ВАЗ 2107 — регулировка зажигания. Узнаем как выставить зажигание

На автомобилях ВАЗ 2107 регулировка зажигания проводится несколькими способами. Причина тому – различные системы, которыми оснащались моторы. Например, старые автомобили имели контактную систему зажигания, более новые (карбюраторные) уже шли с конвейера с электронной бесконтактной. Ну а в 2000-х годах начали ставить на «семерки» инжекторный впрыск, поэтому пришлось использовать микропроцессорную систему зажигания. Давайте сначала разберемся, какие особенности имеются в каждой из указанных систем.

Контактная система

Это самая ненадежная и старая система, которая применялась не только на автомобилях, но и на мотоциклах, бензопилах, мопедах. На автомобилях ВАЗ 2107 регулировка зажигания такого типа связана с определенными трудностями, нужно перед процедурой проверять зазоры контактной группы и ее общее состояние. Преимущество у нее одно – простота и дешевизна. Но это зависит от того, с какой стороны посмотреть. Например, взять контактную группу, которая расположена в трамблере и служит для подачи на катушку сигнала. Сложностей в конструкции нет никаких, все просто – два контакта, которые смыкаются под действием пружинистой пластины и размыкаются, когда эксцентрический вал трамблера начинает вращаться.

Способ настройки контактного зажигания

А сейчас поговорим о том, как выставить зажигание на ВАЗ 2107 с контактной системой, трудностей не возникнет с этим делом. Но слишком много процедур нужно выполнять, перед тем как приступить непосредственно к регулировке. Обязательно нужно учитывать состояние элементов системы. Та же контактная группа имеет плохое свойство – она не только изнашивается, но и покрывается нагаром. Коммутация не очень большого напряжения проводится этим узлом, но его вполне хватает для образования искры, которая портит поверхность контактов.

Первым делом проверьте зазор между контактами прерывателя, он должен быть в допустимых пределах. Если он меньше, то искра не будет образовываться. При помощи ключа на 38 проворачиваете коленвал до тех пор, пока не совпадет на нем метка с той, которая находится на блоке ДВС. После этого поставьте бегунок трамблера напротив контакта, который соответствует первому цилиндру. Установите распределитель на место, но фиксатор не затягивайте. Заведите двигатель и, подключив стробоскоп, удостоверьтесь в том, что зажигание выставлено максимально точно. Вот как выставить зажигание на ВАЗ 2107 с бесконтактной системой.

Бесконтактная система зажигания

В этой системе картина более приятная – отсутствует узел контактов. Вместо него установлен датчик, работающий на эффекте Холла. Прекрасное устройство, которое славится своим высоким ресурсом и надежностью. Причина тому одна – нет физического контакта в распределителе зажигания. На катушку подаются импульсы, они преобразуются и поступают на электроды свечей. Но есть одна особенность: датчик вырабатывает очень слабый сигнал.

Если просто подать его сразу на катушку, то эффекта от этого не будет абсолютно никакого. Уровня сигнала попросту не хватит, чтобы возбудить первичную обмотку. Следовательно, на вторичной высокого напряжения не появится (а оно там составляет свыше 30 кВ). Для увеличения сигнала необходимо использовать буферный узел – коммутатор, который отвечает за нормальное зажигание ВАЗ 2107. Карбюратор должен быть идеально настроен, чтобы не возникло проблем с работой мотора. В остальном же БСЗ начинает работать сразу, без всяких регулировок зазоров.

Регулировка БСЗ

Проводится на автомобиле ВАЗ 2107 регулировка зажигания довольно просто, по аналогии с контактной системой все нужно делать. Но стоит проверить несколько моментов, влияющих на качество настройки:

  1. Правильно ли отрегулирован карбюратор?
  2. Исправен ли коммутатор?
  3. Нет ли обрывов проводки?
  4. Исправна ли катушка?
  5. Хорошее ли состояние у электродов свечей (каков зазор)?
  6. Работоспособен ли бесконтактный датчик Холла?

После того как провели осмотр и удостоверились, что все в порядке, можно выставить коленчатый вал по меткам. После этого ставите бегунок распределителя напротив контакта крышки, соответствующему первому цилиндру. Теперь монтируете трамблер, заводите мотор. Не забудьте крышку поставить. При помощи стробоскопа проверяете качество проведения регулировки.

Микропроцессорное управление

Эта система еще перспективнее, она монтируется исключительно на автомобили с инжекторным впрыском. Преимущество ее очевидно – нет никаких трущихся элементов, за работу двигателя отвечает блок управления, а также куча датчиков. Стоит заметить, что простым и сложным одновременно оказывается зажигание ВАЗ 2107, инжектор если установлен в топливной системе. Никакого не нужно вмешательства, все параметры работы отслеживаются компьютеризированной системой, и в автоматическом режиме происходит изменение характеристик – это, несомненно, плюс.

Но есть один большой минус – стоимость обслуживания крайне высока. Кроме того, зачастую невозможно поставить четкий диагноз при поломке. Симптомы одинаковые у датчиков, методом перебора даже сложно определить поломку. Но и самое главное – инжектор требователен к чистоте воздуха и бензина. Например, датчик расхода воздуха может очень быстро выйти из строя, если до него даже пальцем дотронуться. Не до корпуса, а до активного элемента – платиновой нити (сетки), установленной внутри прибора.

Регулировка микроконтроллерной системы

Здесь можно сказать одно – как таковых регулировок здесь не предусмотрено. Причина в том, что когда на ВАЗ 2107 ключ зажигания проворачиваете, подается напряжение на электронную систему управления двигателем. При этом происходит сразу множество процессов, которые влияют на работу автомобиля. Заметьте: сзади слышен гул – это включился бензиновый насос, так как в топливной рампе было маленькое давление и его необходимо увеличить. На блок управления поступает еще несколько сигналов от различных датчиков.

Так, ДМРВ подает сигнал о том, что воздух не расходуется. А датчик оборотов коленвала – что нет прокрутки. Но это сигналы, которые поступают на ЭБУ изначально, в момент прокрутки стартера все изменяется. Микроконтроллер начинает видеть новые параметры, а затем берет данные из топливной карты, которая заложена в ПЗУ. Эта карта отвечает за все параметры работы мотора, именно с ее помощью происходит на ВАЗ 2107 регулировка зажигания.

Установка зажигания ВАЗ 2107

Рассмотрим, как проводится установка зажигания ваз 2107.

Метки

Поставьте поршень первого цилиндра  в крайнее верхнее положение, которое соответствует концу такта сжатия. Чтобы это сделать, выверните свечу первого цилиндра, проверните коленчатый вал до верхней точки подъема поршня, а потом хорошо проверьте совмещение меток на шкиве коленвала и на передней крышке.

Контакты

Чтобы измерить зазор между контактами, нужен щуп, а если зазор не в норме, то нужно ослабление регулировочного винта и выставление зазора. Измерить зазор между контактами можно при помощи щупа, если зазор не соответствует норме нужно ослабить регулировочный винт и выставить зазор. С помощью переносной лампы отрегулировать начало размыкания контактов.

А проверить на правильность установку зажигания можно без стробоскопа. Нужно проехать на машине немного, перед этим прогрев двигатель до 90 градусов. Если при движении 50 км/ч резко нажать на педаль и появится небольшая детонация, зажигание установлено правильно.

Трамблер

Если детонация не возникает, нужна регулировка. Детонация не возникает при позднем зажигании. Чтобы установит зажигание, нужно ослабить крепление распределителя и повернуть его в сторону положительной метки, а если оно установлено в раннее положение – в сторону отрицательной метки.

Слишком позднее либо раннее зажигание плохо сказывается на работе двигателя. При позднем зажигании горение происходит при увеличенном объеме и при пониженном давлении. При этом происходит догорание смеси в течение всего такта расширения, а это может вызвать сильный нагрев.

А при очень раннем зажигании смесь может преждевременно воспламениться и резко возрастет давление. Уменьшиться так же экономичность и мощность, работа под нагрузкой сопровождается высоким нагревом и стуком. Двигатель работает крайне неустойчиво на холостом ходу. Зажигание важно особенно в зимний период, ведь при наступлении холодов затрудняется пуск двигателя при неверной регулировке, а иногда и совсем не запускается.



регулировка зажигания ваз

В этой статье будет описана регулировка зажигания ваз, как более старых классических машин с контактной системой зажигания, так и более новых переднеприводных вазов, с электронной системой зажигания. Но прочитав эту статью, можно будет подобными способами отрегулировать зажигание и на других автомобилях. Ведь детали системы зажигания и принцип их работы почти одинаков на разных автомобилях, в том числе и иномарках.

Точный момент воспламенения рабочей смеси в цилиндрах любого двигателя требует согласованного положения деталей как кривошипно шатунного механизма, так и механизма ГРМ (газораспределения) и во многом влияет на расход топлива, мощность и динамику машины, а так же на токсичность выхлопных газов. Конечно же важную роль так же играет правильно отрегулированный карбюратор (как его правильно отрегулировать подробно описано вот тут), но основную роль играет правильно отрегулированная система зажигания.

Регулировка зажигания ваз (или любой другой машины) производится в том случае, когда согласованная работа указанных выше механизмов и системы зажигания нарушается — например после снятия прерывателя распределителя зажигания, или при разборке сборке двигателя , ну или при возникновении неисправностей в системе зажигания (как устранить неисправности в системе зажигания подробно описано вот здесь).

Регулировка зажигания ваз — контактной системы.

Регулировка зазора контактов. Прежде чем начинать регулировку зажигания, сначала следует проверить и при необходимости отрегулировать зазор между контактами прерывателя (так называемыми «молоточком» и «наковаленкой»). Величина этого зазора указана в мануале любого автомобиля и для большинства машин (в том числе и вазовских) составляет 0,4 мм.

Чтобы проверить зазор, отщёлкнув защёлки, снимаем крышку прерывателя распределителя зажигания (в простонародье трамблёра), и затем проворачиваем по часовой стрелке коленвал двигателя (надев накидной ключ на болт шкива, установленного на коленвалу), пока один из четырёх кулачков (выступов, см.

рисунки ниже) своей самой выпуклой частью не поднимет «молоточек» и зазор между ним и «наковаленкой»будет максимальным.





Теперь остаётся вставить щуп толщиной 0,4 между контактами прерывателя (см. фото слева), и если щуп не пролазит, или входит с зазором, то следует отрегулировать зазор до нужного значения.









Для этого откручиваем винт, указанный на рисунке слева красной стрелкой, который вставлен в овальное отверстие, и благодаря этому овальному отверстию и двигаем с помощью отвёртки площадку одного из контактов, увеличивая или уменьшая зазор между контактами прерывателя. Выставив нужный зазор (проверяем щупом) винт зажимаем.





Регулировка зажигания ваз
1 — фиксирующий винт, 2 — эксцентриковый винт  На некоторых машинах и мотоциклах имеются два винта, один из которых фиксирующий, который следует отжать перед регулировкой, а второй эксцентриковый и при его повороте контакт двигается относительно второго контакта и зазор увеличивается (или уменьшается — смотря в какую сторону крутить винт)







Для регулировки зазора между контактами прерывателя ослабляем фиксирующий винт 1 на рисунке слева, и крутим эксцентриковый винт 2, пока зазор между контактами («молоточком» и «наковаленкой») не достигнет требуемого значения (пока щуп между контактами не будет вставляться и ходить с небольшим усилием).

Далее зажимаем фиксирующий винт 1 и регулировку зазора между контактами прерывателя можно считать законченной.





Регулировка момента зажигания контактной системы. Для правильной установки момента на контактной системе зажигания необходимо сделать следующее:

  • Выставить поршень первого, или четвёртого цилиндра в ВМТ (верхнюю мёртвую точку) в конце такта сжатия. Как определить такт сжатия? Это можно сделать наблюдая с фонариком (через маслозаливную горловину клапанной крышки) за впускным клапаном первого цилиндра. Впускной клапан должен (при провороте ключом коленвала по часовой стрелке) полностью закрыться, при подходе поршня к ВМТ.

Но определить такт сжатия новичкам гораздо проще вторым способом, при котором выкручивают свечу зажигания первого цилиндра и в свечное отверстие вставляют бумажную пробку (или прикладывают к свечному отверстию палец). По выталкиванию пробки, или по выходу сжимаемого воздуха из под пальца (при прокручивании кленвала ключом или «кривым стартером») определяем такт сжатия в первом цилиндре двигателя.

Далее продолжает уже очень медленно прокручивать коленвал двигателя и наблюдаем за меткой С на шкиве привода генератора (у классических зандеприводных жигулей), пока она не сойдётся с меткой D на средней защитной крышке механизма ГРМ. Где находятся метки, определяющие ВМТ на других автомобилях, можно узнать в мануале своего двигателя.

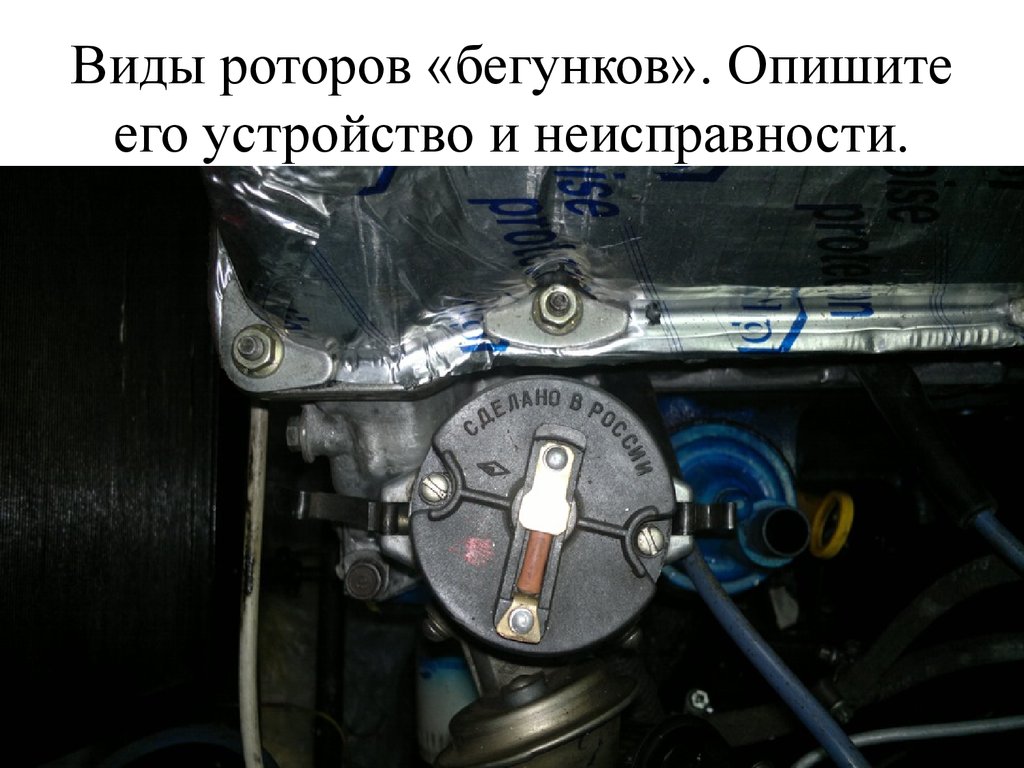

  • Выставив ВМТ, снимаем крышку трамблёра (надеюсь она была снята заранее, для проверки зазора между контактами) и поворачиваем ротор (бегунок) трамблёра в такое положение, при котором его разносная пластина совпадёт с боковой клеммой первого цилиндра крышки трамблёра (то есть пластина ротора направлена на клемму низкого напряжения корпуса).

Выставив положение ротора как было описано чуть выше, устанавливаем трамблёр в гнездо в блоке мотора (если трамблёр был снят с двигателя) и слегка покручивая ротор вправо-влево, вводим валик трамблёра в зацепление с его приводом в моторе. Теперь остаётся закрепить трамблёр (распределитель зажигания) на двигателе и после этого установить октан корректор в среднее положение.

  • Подсоединяем один провод контрольной лампочки к низковольтной клемме прерывателя, указанной синей стрелкой на рисунке выше, а второй провод подсоединяем к массе мотора (удобно использовать провода с маленькими «крокодильчиками» на конце).
  • Далее включаем зажигание и проворачиваем корпус прерывателя зажигания в направлении вращения кулачка и ротора, до положения смыкания контактов, а после плавно проворачиваем корпус против вращения кулачка и ротора до размыкания контактов, подтверждающихся загоранием контрольной лампочки. При этом следует учесть, что чтобы выбрать возможные зазоры в механизме, желательно слегка прижимать ротор второй рукой (во время вращения корпуса).
  • Момент размыкания контактов можно определить и с помощью искры. Для этого высоковольтный провод вынимаем из центральной клеммы трамблёра (распределителя) и далее его следует удерживать на расстоянии 3-4 мм от массы мотора, при этом поворачивая корпус распределителя зажигания (трамблёра) как было описано выше.
    И в момент размыкания контактов, между высоковольтным проводом и массой двигателя проскакивает разряд (искра).
  • Закрепляем в этом положении трамблёр на моторе, закрываем крышку трамблёра, и далее (начиная с клеммы первого цилиндра и по направлению вращения ротора)) остаётся по очереди подсоединить высоковольтные провода к свечам зажигания, в соответствии с порядком работы вашего двигателя.
  • Остаётся подсоединить трубку вакуумного регулятора опережения зажигания.
  • Следует учесть, что регулировку зажигания ваз и других моторов (то есть установка момента зажигания по меткам) рекомендую делать при среднем положении октан корректора, так как это обеспечит лучшие мощностные характеристики двигателя и его экономические показатели. Это конечно же при условии применения бензина, который рекомендует завод изготовитель автомобиля, ну и при применении бензина нормального качества (как самостоятельно определить некачественный бензин, без хим-лаборатории, можно почитать вот в этой статье).

Регулировку с помощью лампочки можно наглядно посмотреть в видеоролике чуть ниже.

Так же регулировку зажигания можно наглядно посмотреть, как показано в видеоролике под этой статьёй.

Регулировка зажигания (установка точного момента) на бесконтактной электронной системе.

Бесконтактная электронная система зажигания работает намного эффективнее (и надёжнее) и устанавливается на более свежие переднеприводные вазы и иномарки. Но электронную систему зажигания несложно установить и на более старые классические вазы, вместо контактной системы, и как это сделать я подробно описал вот тут.

С помощью стробоскопа. Регулировку зажигания (установку точного момента) на бесконтактной системе можно производить несколькими способами, но легче всего это делать с помощью стробоскопа. Подробно о стробоскопе (заводском и самодельном) можно почитать вот тут, но ниже, для примера будет описана регулировка зажигания наших переднеприводных ВАЗ 2108 — 09, но на других машинах принцип регулировки тот же.

Для начала плюсовую клемму стробоскопа подсоединяем к плюсовой клемме аккумуляторной батареи , а зажим прибора «Масса» разумеется подключаем к минусовой клемме.

установочные метки в лючке катрера
1 — шкала на лючке картера сцепления, 2 — риска на маховике двигателя.

Сам зажим датчика стробоскопа присоединяем к металлическому переходнику, который устанавливается между свечой и проводом свечи зажигания первого цилиндра (на более современных стробоскопах на импульсном датчике имеется зажим прищепка, который просто зажимаеття на высоковольтный провод).

Далее вынимаем резиновую пробку из лючка картера сцепления (см. рисунок 2 слева), затем заводим двигатель, немного прогреваем его и устанавливаем минимальные (холостые) обороты мотора. Теперь остаётся направить мигающий луч стробоскопа в лючок сцепления и наблюдать за совпадением меток.

Следует добиться регулировкой зажигания правильной установки, при которой риска 2 на маховике двигателя должна не доходить до среднего деления шкалы 1 лючка (среднее деление длиннее остальных делений) на одно деление по ходу вращения маховика, и это соответствует 1º угла поворота коленвала.





Установка момента зажигания на ВАЗ 2108 — 09
а — крепление фланца датчика-распределителя; 6 — установочные метки; 1 — ротор; 2 — гайка крепления; 3 — выступ на корпусе вспомогательных приборов; 4 — фланец со шкалой делений; 5 — корпус датчика — распределителя; 6 — вакуумный регулятор опережения зажигания.

Если обнаружите несоответствие этому, то следует заглушить мотор, затем ослабить три гайки 2 крепления распределителя (см. рисунок 1 слева) и провернуть корпус распределителя 5 по часовой стрелке (для увеличения опережения зажигания), или против часовой стрелки (для уменьшения опережения, ориентируясь на выступ 3 и на шкалу делений, нанесённую на фланце 4 корпуса распределителя. При этом следует учесть, что одно деление шкалы соответствует пяти градусам поворота коленвала.

После проворачивания распределителя по часовой стрелке (или против) на нужный угол, затягиваем три гайки 2, затем опять заводим двигатель и повторяем проверку стробоскопом.

При отсутствии стробоскопа. У многих автовладельцев нет в гараже стробоскопа, но момент зажигания можно определить с использованием установочной метки на шкиве привода генератора, который закреплён на передней части коленвала, и меток на передней крышке, закрывающей привод ГРМ.

Проверка регулировки зажигания. Ну и окончательно правильность регулировки зажигания определяем тест драйвом. Для этого следует завести мотор, затем прогреть его до рабочей температуры, и можно трогаться. Далее двигаясь по ровной дороге со скоростью 50 км/ч на четвёртой передаче, резко нажимаем на педаль газа. При этом, при правильной установке зажигания, в двигателе должны прослушиваться слабые и непродолжительные металлические стуки, которые далее исчезают (по мере разгона машины).

Если стуки отсутствуют, то это подтверждает позднее зажигание, а если стуки не прекращаются, то это раннее зажигание. Уточнение угла опережения зажигания в таком случае осуществляется октан корректором.

При работе двигателя и при изменении нагрузки, следует немного изменять опережение зажигания в автоматическом режиме, с помощью центробежного и вакуумного регулятора. Для чего это нужно и как они работают (изменяют угол опережения зажигания в зависимости от оборотов и нагрузки) советую почитать вот в этой статье.

Вот вроде бы и всё. Надеюсь даже новичкам будет теперь несложно осуществить регулировку зажигания ваз или на других машинах, успехов всем.

Правильное зажигание на ваз 2106. Правильная регулировку системы зажигания на автомобилях ваз. Инструкция к установке зажигания

Современный автомобильный мир полон новых систем и технологий. Но не перевелись ещё любители тольяттинской классики, которым доставляет удовольствие «копаться» . Эти авто привлекают тем, что в нём можно самостоятельно проводить регулировку, настройку и доводку двигателя, а также других агрегатов. Для опытных автовладельцев тольяттинских творений не составит проблем решить вопрос, как выставить зажигание на ВАЗ-2107 или какой-то другой модели.

Зачем производится регулировка зажигания

Если в автомобиле выставлен верно, то это только положительно влияет на большое количество рабочих характеристик двигателя. Случается так, что некоторые водители подолгу ездят со сбитым зажиганием, не подозревая об этом. А это является причиной увеличения расхода топлива, уменьшения динамики железного коня. Поэтому и учащаются разговоры о качестве и долговечности фиатовских двигателей, которые устаревают во всех отношениях и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.

Конечно, использование бесконтактного зажигания в авто гораздо надёжнее и точнее, а нынешние автомобили разработаны таким образом, что нуждаются в минимальных регулировках. А если они и будут производиться, то только с помощью компьютера. Именно поэтому сегодня не все могут справиться с таким весьма несложным процессом, как регулировка зажигания.

Как же работает трамблёр

Чтобы провести корректную регулировку зажигания нужно иметь определённый комплект инструментов:

  • плоскую отвёртку;
  • рожковый ключ 12 на 13;
  • комплект регулировочных щупов;
  • кривой стартёр;
  • свечной ключ.

Если делать всё толково, то это займёт не более пятнадцати — двадцати минут. Вся суть регулировки заключается в том, чтобы изменить время проскакивания искры. Это нужно сделать не тогда, когда поршень «стоит» в мёртвой верхней точке и образовавшаяся искра не даёт должного результата, а на несколько мгновений раньше. Конечно, это образное значение в «несколько мгновений» у каждого владельца «ласточки» своё и определяется оно согласно заводским параметрам. Для моделей 2016 года угол опережения устанавливается в один градус, а для ВАЗ-2101 — три градуса. Именно с такими настройками происходит топливной смеси и её полное сгорание.

Чтобы произвести регулировку, каждый цилиндр использует распределитель зажигания (трамблёр), подающий на свечи искру в том порядке, в котором срабатывают цилиндры. Схему срабатывания цилиндров необходимо знать точно — это один, три, четыре, два. Основными рабочими элементами трамблёра выступают бегунок и контакты. Бегунком напряжение распределяется с помощью крышки по цилиндрам, а с помощью контактов, в момент их размыкания и замыкания, определяется момент подачи искры.

Что нужно предусмотреть, дабы произвести корректную регулировку

Можно один раз за долгое время, например год-два, а можно это делать ежемесячно, а в некоторых случаях и чаще. Всё это зависит от того, выполняются ли условия, которые необходимы для успешного завершения затеянного:

  • До начала регулировки нужно убедиться, что весь комплект свечей находится в рабочем состоянии.
  • Вычистить контакты прерывателя, проверить его состояние и зазоры.
  • Должны быть в хорошем состоянии ВВ-провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблёром должны быть в полном порядке.
  • Должен быть подключён привод вакуумного зажигания, он должен иметь свободный ход.

Только при выполнении всех этих указаний можно производить регулировку.

Настраиваем угол опережения

  • Сперва нужно определить такт сжатия на четвёртом цилиндре. В головке блока перекрываем пальцем или чем-нибудь иным и производим кривым стартёром проворачивание коленчатого вала. Когда выскочит фиксирующий предмет, тогда и будет достигнут момент сжатия четвёртого цилиндра.
  • Далее, нужно совместить метки, которые нанесены на крышку двигателя и на .
  • Далее, необходимо трамблёр установить так, чтобы ГБЦ был расположен перпендикулярно бегунку. После этого следует очень важная манипуляция — нужно немного поднять корпус трамблёра и перекинуть бегунок с валом по часовой стрелке на один зуб. Затем нужно выставить угол зажигания по искре. Для этого вставить элемент зажигания в колпак, обеспечив плотный контакт с массой. Затем провернуть коленчатый вал на одну четверть против часовой стрелки. Дальше, при включённом зажигании провернуть коленвал до образования искры. Также желательно проверить положение, в котором находится шкив. Если он находится по меткам — всё хорошо, есть небольшое несоответствие — выполнить несложную регулировку, регулируя положение трамблёра до положения средней метки.

Аналогичным образом можно произвести регулировку с помощью лампочки.

Регулируем с помощью стробоскопа

При наличии стробоскопа процесс регулировки будет выглядеть гораздо более простым и быстрым. Всего лишь необходимо подключить прибор к колпачку одной из свеч и подключить питание. Настройка производится на холостых оборотах. Чтобы определить момент зажигания требуется прибор направить на коленвал, а его лампочка продублирует появление искры, а также отобразит момент, в который совпадут метки крышки и шкива. При совпадении нужно тут же закрепить трамблёр.

Подведём итоги

Самостоятельная регулировка зажигания не только позволит сэкономить какую-то копейку для бюджета, но и поможет «сблизиться» со своим автомобилем. Верно отрегулированное зажигание — залог корректной работы двигателя.

Момент зажигания, так же как и УЗСК (угол замкнутого состояния контактов), — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не будет развивать полной мощности, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.
Устанавливайте момент зажигания (угол опережения зажигания) с помощью стробоскопа в соответствии с приложенной к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для экстренной его проверки при самостоятельном поиске неисправности в пути.
Для установки момента зажигания на автомобиле ваз 2106 вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно воспользоваться переносной лампой, прикладываемой к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания можно устанавливать как для 1-го, так и для 4-го цилиндров двигателя. Показана установка момента зажигания для 1-го цилиндра, как более удобная.

На крышке привода газораспределительного механизма выполнены в литье три метки.
Первая, по ходу вращения шкива коленчатого вала, метка а соответствует 10° опережения зажигания, вторая б — 5° и третья в (длинная) — 0°. На ободе шкива выбита метка г ВМТ. На ступице шкива против этой метки выполнен прилив.

1. Выверните свечу первого цилиндра и закройте пальцем свечное отверстие.

Владельцам карбюраторной классики независимо от того, какая у них система зажигания – контактная или бесконтактная периодически приходится сталкиваться с задачей по регулировке зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков можно отрегулировать его различными способами, стробоскопом, контрольной лампочкой, просто выставить по определенным параметрам. Сегодня мы постараемся рассказать вам, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы отрегулировать зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может приводить к таким последствиям как перерасход топлива, неровный холостой ход, плохая тяга и т.д.

Для того чтобы выставить зажигание на ВАЗ 2105 нам нужен следующий инструмент:
Ключик на «13», контролька, вольтметр или стробоскоп, свечной ключ и ключ для проворота коленвала.
Зажигание выставляем по первому или четвертому цилиндру на свой вкус. Мы пойдем классическим путем и выставим по первому.
Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, и встречная метка на шкиве коленвала.
Короткая метка на крышке соответствует углу опережения 10°.
Средняя — 5° и длинная — 0°.
ВМТ (верхняя мертвая точка) обозначена риской на шкиве. Снимаем с трамблера крышку.

Ключом поворачиваем коленвал до тех пор, пока метка на шкиве коленвала не встанет относительно 3 метки на крышке ГРМ, что соответствует 0°.


При этом бегунок трамблера должен находится напротив высоковольтного провода первого цилиндра. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй провод присоединяем к массе. Центральный провод вынимаем из крышки трамблера и тоже прислоняем к массе. Ослабляем гайку, фиксирующий корпус трамблера.

Ключ поворачиваем в положение, при котором зажигание включено.
Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). Кстати вместо лампочки можно использовать свечу, на которую одеваем провод прямо с катушки зажигания. В момент размыкания проскочит искра. В этом положении фиксируем корпус трамблера. Затягиваем гайку.
Теперь проверим насколько правильно мы отрегулировали зажигание на нашей карбюраторной ВАЗ-2107 .
Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4 передачу и жмем педаль газа. Слушаем, есть ли детонация. Она должна быть, но с разгоном должна быстро пропасть. Если по мере разгона детонация остается, то возможно зажигание слишком раннее. А если детонации совсем нет, то позднее. Регулируем до того момента, пока не добьетесь детонации, которая «самоликвидируется» спуся пару секунд после нажатия на педаль газа. Тогда можно считать что регулировка зажигания на нашей классике закончена.

Для того чтобы правильно выставить зажигание на автомобиле ВАЗ 2106 своими руками вам понадобится:

Рожковый ключ на «13»;

Ключ свечной;

12 Вольтова лампочка с двумя проводами («контролька»).

Зажигание выставляется по верхней мертвой точки (ВМТ) первого цилиндра.

1.Снимаем колпачок и выкручиваем свечу с первого цилиндра.

2.Выставляем верхнюю мертвую точку (чтобы выставить ВМТ у вас должны совпадать метки на ободе шкива и на ступице шкива)

3. Выставляется по меткам момент зажигания на ВАЗ 2106 на крышке ГРМ, там имеется четыре отметки:

Шкив коленвала — 1

Корткая (угол опережения 10 градусов) — 2;

Средняя (угол опережения 5 градусов) — 3;

Длинная (угол опережения 0 градусов) — 4.

Отметка выбирается от того на каком бензине вы ездите:

Бензин А95, А92 – средняя отметка;

Бензин А76 – длинная отметка.

4.Снимите крышку распределителя зажигания.

5. Открутите гайку крепления распределителя, потом подымите трамблер вверх.

6. Крутя ось ротора, выставьте ее параллельно по отношению к двигателю автомобиля.

После всех выше перечисленных пунктов начинаем регулировку на ВАЗ 2106:

1.Поворачиваем ключ и включаем зажигание.

2.Берем 12 Вольтову лампочку с двумя проводками «контрольку», один конец провода подключаем к низковольтному проводу распределителя зажигания, другой конец провода соединяем с «массой».

3. После присоединения «контрольки», не торопясь, по часовой стрелке, проворачиваем распределитель, до тех пор пока лампочка не погаснет (если после включения исправная лампочка не горит то регулировать нечего не нужно).

4.Когда лампочка погасла, вращаем распределитель назад (против часовой стрелки), до тех пор пока лампочка не загорится, в момент загорания «контрольки», фиксируем положение распределителя и закручиваем его гайкой.

5.Выключаем зажигание и устанавливаем крышку трамблера на место.

После того как вы отрегулировали зажигание на ВАЗ 2106, приступаем до его проверки:

1.Если вы все верно сделали, то заводим двигатель и разгоняем «шестерку» на третей передачи до 50км/ч, после разгона включаем четвертую передачу и резко нажимаем на педаль «газа», обязана появится детонация двигателя на 2-3 секунды (начинают хорошенько стучать «пальцы») и после исчезнуть.

2. Если детонация началась и не пропала то зажигание «ранее» (снова поверните распределитель приблизительно на пол деления по часовой стрелке).

3.Если детонация при резком нажатии педали не появилась вообще, то зажигание «позднее» (поверните распределитель приблизительно на пол деления против часовой стрелки).

Видео как выставить зажигание на ВАЗ 2106 своими руками:

Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

  1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
  2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
  3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
  4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
  5. Провода для соединения элементов между собой.

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

  1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
  2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
  3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
  4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
  5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

  • на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
  • контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15-20 тыс. км пробега, после чего элемент приходилось менять;
  • давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
  • растягивались пружины грузиков — балансиров.

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16-18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

  • трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
  • катушка высокого напряжения с маркировкой 27.3705;
  • электронный блок управления, маркировка — 36.3734 или 3620.3734;
  • провода соединительные.

Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал:

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

  • рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
  • с помощью ключей на 10 и 8 мм снимается катушка;
  • отвёртка плоская и крестообразная;
  • пассатижи;
  • дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Для начала выполните несколько этапов предварительной разборки:

  1. Откройте капот и отсоедините минусовую клемму аккумулятора.
  2. Снимите со свечей и крышки распределителя высоковольтные провода.
  3. Выкрутите свечи.
  4. Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

  1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
  2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
  3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
  4. Демонтируйте катушку и уберите её в сторону.

Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

  1. Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
  2. Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8-0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
  3. На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
  4. Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.
  5. Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки. Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
  6. Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

Инструкция по монтажу в фотографиях

Бегунок должен стоять в такой позиции перед снятием трамблера Крышка трамблера снимается путем освобождения двух защелок Ключом на 8 и 10 нужно открутить провода от распределителя С катушки снимается высоковольтный провод и откручиваются жилы, ведущие к замку зажигания и тахометру Таким образом трамблер вынимается из блока цилиндров Провода к новой катушке подключаются так же, как к старой Коммутатор ставится на свободном месте выше бачка омывателя Не перепутайте провода, подключая новый распределитель

Видеоролик о монтаже электронной системы на «классику»

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

  • наиболее распространённая методика – «на слух»;
  • с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Регулировка зажигания «на слух» производится так:

  1. При работающем двигателе ослабьте гайку крепления трамблёра.
  2. Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
  3. Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Произвести ремонт карбюратора не сложно, если знать все тонкости проведения процедуры:

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1-2°, не более. Стук должен исчезнуть.

Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850-900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

Видео о настройке бесконтактного зажигания

Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.

ВАЗ 2107 установка момента зажигания

1 — метка ВМТ на шкиве коленчатого вала; 2 — метка опережения зажигания на 10°; 3 — метка опережения зажигания на 5°; 4 — метка опережения зажигания на 0°

Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке.

Начальные углы опережения зажигания для различных двигателей и применяемых бензинов указаны в приложении 4.

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:

  • соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумуляторной батареи, зажим массы — с клеммой «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра;
  • обозначьте мелом для лучшей видимости метку 1 на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода;
  • направьте мигающий поток света стробоскопа на шкив и проверьте, соответствует ли положение метки шкива значениям угла опережения зажигания, указанным в приложении 4.

Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения — по часовой стрелке. Затем снова проверьте установку момента зажигания.

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией на стенд.

Снятый с двигателя распределитель зажигания устанавливайте на место в следующем порядке:

  • снимите крышку с распределителя зажигания, проверьте и при необходимости отрегулируйте зазор между контактами прерывателя;
  • поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 3;
  • поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке распределителя;
  • удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя;
  • закрепите распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.

ВАЗ 2107 — регулировка зажигания. Как выставить зажигание

На автомобилях ВАЗ 2107 регулировка зажигания осуществляется несколькими способами. Причина тому — различные системы, которыми оснащались двигатели. Например, старые автомобили имели контактную систему зажигания, более новые (карбюраторные) уже сходили с конвейера с электронной бесконтактной. Ну а в 2000-х на «семерку» стали ставить форсунки, поэтому пришлось использовать микропроцессорную систему зажигания. Давайте сначала разберемся, какие функции доступны в каждой из этих систем.

Контактная система

Это самая ненадежная и старая система, которая применялась не только на автомобилях, но и на мотоциклах, бензопилах, мопедах. На автомобилях ВАЗ 2107 регулировка зажигания данного типа связана с определенными трудностями, перед процедурой необходимо проверить зазоры контактной группы и ее общее состояние. Преимущество у него одно — простота и дешевизна. Но это смотря с какой стороны смотреть. Для примера возьмем контактную группу, которая находится в трамблере и служит для подачи сигнала на катушку.Никаких сложностей в конструкции нет, все просто — два контакта, которые замыкаются под действием пружинной пластины и размыкаются, когда эксцентриковый вал выключателя начинает вращаться.

Способ регулировки контактного зажигания

А теперь поговорим о том, как поставить зажигание на ВАЗ 2107 с контактной системой, с этим делом сложностей не возникнет. Но слишком много процедур нужно выполнить, прежде чем переходить непосредственно к регулировке. Необходимо учитывать состояние элементов системы.У той же контактной группы есть плохое свойство — она ​​не только изнашивается, но и покрывается нагаром. Этим узлом осуществляется коммутация не очень высокого напряжения, но вполне достаточного для образования искры, портящей поверхность контактов.

Сначала проверьте зазор между прерывателем контактов, он должен быть в допустимых пределах. Если меньше, искры не будет. Ключом на 38 провернуть коленчатый вал до совпадения с меткой на блоке цилиндров.После этого ползунок тумблера поставить напротив контакта, соответствующего первому цилиндру. Установите трамблер на место, но не затягивайте замок. Запустите двигатель и, подключив стробоскоп, убедитесь, что зажигание выставлено максимально точно. Вот как поставить зажигание на ВАЗ 2107 с бесконтактной системой.

Бесконтактная система зажигания

В этой системе картина более приятная — нет контактного узла. Вместо этого у него есть датчик, работающий на эффекте Холла.Отличный аппарат, который славится высоким ресурсом и надежностью. Причина одна — нет физического контакта в распределителе зажигания. Импульсы подаются на катушку, они преобразуются и подаются на электроды свечей. Но есть одна особенность: датчик выдает очень слабый сигнал.

Если просто подать прямо на катушку, то эффекта от этого не будет абсолютно никакого. Уровня сигнала просто не хватает для возбуждения первичной обмотки. Следовательно, вторичного высокого напряжения (а оно там более 30 кВ) не будет.Для увеличения сигнала необходимо использовать буферный узел – переключатель, отвечающий за нормальное зажигание ВАЗ 2107. Карбюратор должен быть идеально настроен, чтобы не возникало проблем с работой мотора. В остальном БСЗ начинает работать сразу, без всяких регулировок гапсов.

Регулировка БСЗ

Осуществляется на автомобиле ВАЗ 2107 регулировка зажигания достаточно просто, по аналогии с контактной системой все что нужно сделать. Но стоит проверить несколько моментов, влияющих на качество настройки:

  1. Правильно ли отрегулирован карбюратор?
  2. Исправен ли переключатель?
  3. Обрывы проводки?
  4. Катушка исправна?
  5. Состояние электродов свечи хорошее (какой зазор)?
  6. Совместим ли бесконтактный датчик Холла?

После осмотра и проверки того, что все в порядке, можно выставлять на этикетках коленчатый вал.Затем установите ползунок распределителя напротив контакта крышки, соответствующего первому цилиндру. Теперь монтируйте трамблер, запускайте мотор. Не забудьте надеть крышку. С помощью стробоскопа проверьте качество регулировки.

Микропроцессорное управление

Эта система еще более перспективна, она монтируется исключительно на автомобили с инжекторным впрыском. Его преимущество очевидно – отсутствуют трущиеся элементы, за работу двигателя отвечает блок управления, а также куча датчиков.Стоит отметить, что простым и одновременно сложным является зажигание ВАЗ 2107, если инжектор установлен в топливной системе. Нет необходимости во вмешательстве, все параметры работы контролируются компьютеризированной системой, а в автоматическом режиме происходит изменение характеристик – это, несомненно, плюс.

Но есть один большой минус — стоимость услуги крайне высока. Кроме того, поставить четкий диагноз поломки зачастую невозможно. По датчикам симптомы одинаковые, даже методом грубой силы сложно определить поломку.Но самое главное — инжектор требователен к чистоте воздуха и бензина. Например, датчик расхода воздуха может очень быстро выйти из строя, если вы даже коснетесь его пальцем. Не к корпусу, а к активному элементу — платиновой нити (сетке), установленной внутри устройства.

Настройка микроконтроллерной системы

Тут можно сказать одно — как таковых регулировок здесь не предусмотрено. Причина в том, что при повороте ключа зажигания на ВАЗ 2107 напряжение подается на электронную систему управления двигателем.При этом происходит множество процессов, влияющих на работу автомобиля. Примечание: сзади слышен гул — это запустился бензонасос, т.к. в топливной рампе было небольшое давление и его нужно увеличить. Блок управления получает еще несколько сигналов от разных датчиков.

Таким образом, ДМРВ сигнализирует о том, что воздух не израсходован. Датчик частоты вращения коленчатого вала — чтобы не было прокрутки. Но это те сигналы, которые приходят на ЭБУ изначально, в момент прокручивания стартера все меняется.Микроконтроллер начинает видеть новые параметры, а затем берет данные с топливной карты, которая хранится в ПЗУ. Эта карта отвечает за все параметры двигателя, именно с ее помощью идет регулировка зажигания ВАЗ 2107.

р>

установка зажигания (мануал и схема). Как установить зажигание ВАЗ 2107

В этой статье вы узнаете о том, как производится установка зажигания на ваз 2107. На этот автомобиль может быть установлена ​​как бесконтактная, так и контактная система зажигания.Вне зависимости от того, какие конструктивные системы установлены в автомобиле, все работы выполняются практически одинаково. Внешний вид и привод распределителя БСЗ и контакта одинаковые, разница лишь в том, что в первом вместо механического прерывателя используется датчик Холла. Также есть разница в силовом проводе, который производится в соединении с трамблером.

Замена воспламенителя

Для производства полной замены трамблера на автомобиле ВАЗ 2107 необходимо использовать только один инструмент – ключ на «13».Сначала отсоедините от крышки все провода, которые идут к свечам зажигания. Между карбюратором и распределителем проложен шланг для нормального функционирования вакуумного регулятора опережения зажигания. К распределителю идет небольшой жгут проводов. Связано с ним с помощью лапок. Затем откручиваем гайку, с помощью которой корпус трамблера крепится к блоку ДВС.

Делается это ключом на «13». Снимите шайбу и пластину. Слегка потянув вверх, можно извлечь корпус тумблера из его посадочного места.Стоимость нового дозатора на автомобиль ВАЗ 2107, а также на всю классическую серию примерно 800 руб. В том случае, если вы планируете установить бесконтактное зажигание ваз 2107 вместо классического придется потратиться на сумму около двух тысяч рублей. Это средняя стоимость набора магазинов.

Зачем контролировать

Всем известно, что такое опережение зажигания. Этот вариант работы системы необходимо время от времени настраивать на любом автомобиле, оснащенном обычной системой зажигания.Это делается для снижения расхода бензина, продления работы двигателя внутреннего сгорания, а также для достижения наилучших характеристик динамики и разгона автомобиля.

Можно разделить процедуру на несколько этапов. Во-первых, отрегулировал угол наклона контактной группы в положении «закрыто». Во-вторых, только после этого можно начинать работать с опережением угла зажигания. Фиксируется в наиболее подходящем положении. На ваз 2107 установка зажигания еще не закончена, надо отрегулировать регулировку.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Регулировка

Делаем все необходимое для проведения пробной работы, чтобы обеспечить более точный контроль и настройку.В том случае, если вдруг возникли какие-либо нарушения при работе двигателя. Угол контактной группы в положении «закрыто», можно определить размер зазора группы. Очень нужно делать тремблеры, которые используются в контактных и транзисторных системах зажигания. А вот бесконтактное зажигание ваз 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как настроить систему зажигания на шестерке. Сначала снимите крышку распределителя.С помощью ключа для храповика вращайте коленчатый вал до тех пор, пока не заметите, что расстояние между контактами прерывателя максимальное. Фиксацию контактной группы производят с помощью двух маленьких винтов, для регулировки их необходимо немного ослабить. Если стоит бесконтактное зажигание ваз 2107, то нужно выставить только угол опережения.

Лучше всего это делать ключом, а не отверткой. Как правило, затяжка этих болтов очень сильная, поэтому у вас больше шансов повредить их головки.Для правильной настройки вам понадобится щуп толщиной 0,44 мм. Установите его между контактами и зафиксируйте положение прерывателя. Для этого затяните оба болта. С помощью этой процедуры можно добиться нужного значения угла, при котором замыкается контактная группа.

Угол закрытого состояния

Для автомобиля ВАЗ 2107 наиболее подходящий угол 55 градусов. Погрешность должна быть не более трех градусов. После регулировки угла закрытого состояния необходимо переходить к следующему этапу.Следует установить трамблер так, чтобы угол опережения зажигания был идеальным. Обратите внимание, что устанавливать ГРМ на двигателях, имеющих значительный износ, желательно на четвертом цилиндре. Регулировка по первому цилиндру возможна только на новых двигателях или после капитального ремонта.

Spark Advance

Конечно можно сделать регулировку и на слух, но это не правильно. Необходима правильная установка момента зажигания ваз 2107 для снижения расхода топлива, увеличения ресурса двигателя. Перед регулировкой снимите вакуумный шланг фары.И дырку в корректоре заглушить. Прогрейте двигатель до рабочей температуры, чтобы обороты холостого хода оставались на нормальном уровне. Заглушите двигатель и отверните гайку крепления корпуса распределителя зажигания.

Настройка стробоскопа

Строб должен быть подключен к минусу и плюсу аккумулятора. Емкостной датчик одевается на бронировать того цилиндра, на котором производится настройка. Теперь о том, как происходит установка зажигания ВАЗ 2107. Из стробоскопа излучается свет.Луч должен быть направлен на шкив коленчатого вала. Чтобы правильно выставить зажигание, нужно установить корпус трамблера в такое положение, при котором стробоскоп, луч которого параллелен метке на крышке распредвала, будет скользить в тот момент, когда метка на шкиве коленчатого вала будет напротив него.

Обратите внимание, что после завершения настройки вы все равно должны пройти валидацию на треке. Чтобы добиться желаемого момента зажигания, вам нужно будет повернуть весь корпус распределителя в правильном направлении.После нахождения нужного положения затяните гайку. Аналогично установка бесконтактного зажигания ваз 2107, время опережения регулируется так же.

Как проверить свои настройки на ходу

Чтобы убедиться в правильности выполнения всех работ, необходимо покинуть трассу. Прогреть машину и вытолкнуть ее на ровную дорогу до 50 км/ч. Нужно включить четвертую скорость и равномерно двигаться. Резко нажмите педаль акселератора. Должны быть короткие (около двух секунд, не более) фунты, которые отдаются при детонации.Автомобиль должен постепенно увеличивать скорость. На ваз 2107 установка зажигания может радикулит закончиться, если все условия соблюдены.

В том случае, если детонационного стука не слышно, необходимо повернуть корпус распределителя против часовой стрелки (максимум на одно деление). И наоборот, если стук длится более 2 секунд, поверните корпус по часовой стрелке не более чем на одно деление. Если при испытании на трассе вы убедились, что положение корпуса трамблера изменилось намного, чем было указано при настройке стробоскопа, то можно судить только о наличии поломки в ДВС.

Что учитывать?

Конечно, такие симптомы могут быть спровоцированы неправильным смесеобразованием в карбюраторе. Перед установкой зажигания на ВАЗ 2107 необходимо убедиться в стабильной работе и работе всех систем. Также возможно, что регулятор вакуума в распределителе не работает должным образом. Вполне возможно, что подшипники и втулки распределителя имеют большой износ.

Если регулировка правильная, проблем не обнаружено, вы обеспечиваете себе то, что мотор запускается и будет стабильно происходить.Существенно улучшается динамика автомобиля, снижается расход, в несколько раз увеличивается ресурс двигателя. Поэтому правильная регулировка угла опережения зажигания позволит вам как можно меньше ремонтировать двигатель и его системы. Схема зажигания ВАЗ 2107 простая, идентичная той, что используется во всех классических моделях.

Как правильно настроить электронное зажигание. Регулировка зажигания ВАЗ. Как отрегулировать зажигание на ВАЗ

Регулировка зажигания ваз 2106 начинается с регулировки угла замкнутого состояния контактов.Регулировка УЗСК необходима, если вы используете классическую или транзисторную систему зажигания. Если установлена ​​тиристорная система, значение УЗСК не критично. Для начала регулировки снимите крышку трамблера.

Как отрегулировать электронное зажигание на ВАЗ 2106 по искре

Регулировка зажигания

Если она установлена ​​на автомобиле, то перед началом регулировки желательно зачистить контакты трамблера напильником. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом по всей плоскости.

При необходимости контакты придется подрегулировать. Теперь поверните коленчатый вал в такое положение , при котором расстояние между контактами будет максимальным . Откручиваем винт, фиксирующий контактную группу на опорной плите,

теперь вводим щуп — он толщина должна быть примерно 0,4мм между контактами,

после положение контактной группы выбрано , при котором щуп будет двигаться с небольшим усилием , это положение необходимо зафиксировать.

Величину зазора проверяем двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий сдвинется без усилий. Для того чтобы провернуть коленчатый вал, желательно использовать специальный ключ.

Если это не так, то ставим четвертую передачу и плавно толкаем машину. Стартер использовать нельзя, потому что получить нужный угол поворота практически невозможно. Зазор , полученный между контактами трамблера, придает необходимое значение УЗСК , Не забывайте, что критичен угол, а не зазор ! Вот именно из-за этого нужно проверить юстировку, измерив угол, который примерно равен 55±3° .

Самый простой вариант — использовать электронный тахометр, имеющий функцию измерения УЗСК. Для использования этого устройства необходимо собрать трамблер и запустить двигатель. Тахометр необходимо перевести в режим измерения УЗСК.

В случае выхода УЗСК за пределы, рекомендованные производителем, регулировку зазора придется повторить. Есть еще один способ, в этом случае нужно измерить угол.Первым делом вытаскиваем из крышки трамблера центральный ВВ провод и цепляем его к массе автомобиля, провод можно и не вытягивать, но тогда будет риск пробоя в катушке к провод идущий от трамблера к катушке зажигания, нужно будет подключить 12 вольтовую лампочку.

Лампа загорается, если зажигание включено, а сами контакты трамблера разомкнуты, и гаснет при их замыкании. Если тиристорная или транзисторная система, то лампа не будет гореть при разомкнутых контактах , из-за того, что есть ограничитель тока.Тогда лампочку придется заменить на вольтметр; в положении разомкнутых контактов показывает 12 В, а в замкнутых — 0.

Вращать коленвал по часовой стрелке , вращать до до замыкания контактов . Учитывая запомнить положение ползунка , желательно отметить его трамблер. Коленчатый вал необходимо вращать до размыкания контактов.

Запоминаем это положение ползунка, после чего измеряется угол между этими двумя положениями.Делается это следующим образом: измеряем длину дуги окружности вдоль корпуса распределителя, после чего вычисляем угол в градусах по формуле:

(360pd)/l в которой:

  • p=3,14 — число Пифагора;
  • d=70 мм — диаметр корпуса распределителя;
  • l, мм — измеренная длина дуги по корпусу распределителя между метками.

При правильной настройке УЗСК длина дуги составит 33±2 мм.

Теперь перейдем ко второму этапу.Он заключается в регулировке угла опережения.

Регулировка угла опережения зажигания

Для двигателей автомобилей ВАЗ-2103, ВАЗ-2106 момент открытия распределитель-прерыватель, который соответствует искре 1-го цилиндра , впереди верхней мертвой точки поршня первого цилиндра на 0±1°. Ниже описаны несколько способов регулировки .

Регулировка стробоскопа

Производится таким образом. Подключаем стробоскоп к автомобильной сети.Снимите и заткните шланг вакуумного корректора с распределителя. Теперь двигатель нужно запустить и прогреть до температуры, при которой он будет устойчиво держать обороты холостого хода. После нужно ослабить болт, фиксирующий корпус распределителя. Стробоскоп должен быть направлен на шкив, который находится на коленчатом валу.

Теперь начнем крутить распределитель , пока, пока метка , нанесенная на шкив , а не встанет относительно метки на крышке газораспределительного механизма .В этом положении корпус распределителя фиксируется.

Регулировка лампочки

Регулировка зажигания с помощью лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и присоединяем два провода. Когда лампочка готова, можно начинать. Коленчатый вал необходимо провернуть так, чтобы метка на шкиве располагалась заданным образом, по отношению к меткам на крышке ГРМ, бегунок трамблера должен находиться напротив провода ВВ 1-го цилиндра.

Повторюсь, что если нет специального ключа, то включаем четвертую передачу и толкаем машину . Один из проводов лампочки соединяется с проводом, идущим от трамблера к катушке зажигания, второй провод нужно соединить с массой автомата . С крышки распределителя снимаем центральный провод, присоединяем его к массе. Болт крепления распределителя необходимо ослабить.

Теперь включите зажигание. Корпус трамблера нужно повернуть по часовой стрелке, его нужно крутить до пока не погаснет лампочка .Затем нужно аккуратно повернуть в другую сторону, как только загорится лампочка, перестаем поворачивать – именно в таком положении нужно зафиксировать трамблер.

контроль искры

Ставим коленвал в нужное положение, вытаскиваем из крышки трамблера центральный провод, и крепим его на расстоянии около 5 мм от массы.

Ослабляем болт крепления корпуса распределителя, после чего включаем зажигание. Корпус распределителя необходимо повернуть по часовой стрелке 10-20 градусов .Затем нужно медленно реверсировать , до , пока не пробьет искра , после закрепляем корпус трамблера.

Настройка на слух

Есть еще способ настройки, «на слух», но это неточный способ — вы получите существенную ошибку, но до расчетного дойти сможете. Такая регулировка производится следующим образом: заводим двигатель, ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус, находим положение, при котором обороты двигателя будут максимальными, теперь поворачиваем его на несколько градусов по часовой стрелке, после чего фиксируем трамблер.

Проверка результатов настройки

Переходим к последнему этапу, нам необходимо проверить результаты. Результаты проверяются по поведению автомобиля на дороге. Двигатель необходимо прогреть, выехать на ровный участок дороги, набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать на педаль газа . В течение 1-2 секунд будут слышны характерные стуки, похожие на цоканье, и машина сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть распределитель против часовой стрелки на одно деление, эту процедуру следует повторять до тех пор, пока не будет слышен звук.

Помните, что детонация должна длиться не более 2 секунд. В том случае, если во время теста вам пришлось слишком сильно изменить положение трамблера, то у вас проблемы.

Причина неисправностей еще может заключаться в отклонении состава топлива от номинального, а также в некорректной работе систем распределителя.

У многих начинающих владельцев автомобилей, мотоциклов, мотоблоков и другой техники с двигателями внутреннего сгорания могут возникнуть проблемы с системой зажигания.Давайте рассмотрим, как правильно отрегулировать зажигание на автомобилях, мотоциклах и другой технике.

Системы зажигания на бензиновых ДВС: устройство

Без этой системы работа любых двигателей просто невозможна. Он отвечает за воспламенение топливной смеси в камерах сгорания в определенное время. Существует несколько видов таких систем. Первый контактный, в котором импульсы создаются при разрыве контактов.

Также есть бесконтактная система. Здесь импульсы создаются с помощью электронных переключателей.Также можно выделить полностью электронную систему, управляемую микропроцессором. Такая бесконтактная система есть на Урале. Как отрегулировать зажигание мотоцикла Урал, вы можете узнать далее.

Для двухтактных агрегатов, которые чаще всего встречаются на мотоблоках, мопедах и скутерах, в качестве устройства для создания искры используется магнето. Здесь вступает в действие принцип ЭДС. вращается в катушке, и таким образом генерируется импульс.

Каждая из систем включает в себя несколько основных элементов.Так, в качестве источника питания используется аккумулятор, а если работает двигатель, то генератор. Выключатель представляет собой механический замок. Часто выполняет несколько функций. действует либо катушка, либо емкостной накопитель. Свечи также используются в системе. У них есть два электрода на небольшом расстоянии друг от друга. Свеча представляет собой фарфоровый изолятор, закрепленный на резьбе. В центральной части находится проводник-электрод, а в качестве второго электрода используется нить. Как отрегулировать зажигание? Это несложно.

Принцип работы контактного зажигания

Данное оборудование позволяет получить достаточно искровое высокое напряжение на контактах свечи зажигания. Напряжение для автомобильной сети может быть до 30 000 В. Для образования искры контакт свечи подключается к катушке.

Это благодаря ей создано. Сигналы на катушку подаются с помощью специальной группы контактов. При размыкании контактов с помощью специального механизма образуется искра.

Для эффективной работы двигателя необходимо, чтобы момент искрообразования полностью соответствовал положению в камерах сгорания.Для этого используется хорошо рассчитанный механизм – распределитель, передающий энергию вращения на прерыватель.

К недостаткам такой системы относится высокое влияние механического износа на процесс формирования и качество искры. Это также существенно влияет на качество работы ДВС и требует настройки. Поэтому так важно знать, как отрегулировать зажигание.

Бесконтактное зажигание

Эта группа не зависит от дистрибьютора.Основным устройством в процессе искрообразования здесь считается транзисторный ключ, а также специальный датчик. В этой системе нет никакой зависимости между качеством искры и чистотой поверхности. контактные группы – это гарантия того, что искра будет очень качественной вне зависимости от различных факторов.

В системе данного типа используется распределительный выключатель, отвечающий за подачу тока на необходимую в данный момент свечу.

Электронная система

Здесь воспламенение смеси происходит без каких-либо механических устройств и движущихся частей.С помощью специальных датчиков и блоков управления искра генерируется точно в нужный момент. Данное оборудование значительно улучшает работу ДВС, увеличивается его мощность, снижается расход топлива. При этом электронное зажигание очень надежное и почти не требует регулировок.

Причины сбоя настройки

Прежде чем рассказывать, как отрегулировать зажигание, следует выяснить, что является причиной потери заводской настройки. Чаще всего виновником этого является водитель автомобиля, мотоцикла или другой техники.Снять трамблер или трамблер автомобилисты могут по разным причинам. После его обслуживания, ремонта других узлов и возвращения трамблера на законное место двигатель уже не может работать эффективно. Иногда даже не заводится.

Почему? Все дело в наклейках, которые были установлены на заводе. Начинающие автовладельцы редко задумываются о важности соответствия этикеток.

Момент угла опережения

Это один из важнейших параметров.От него зависит корректная работа всей системы.

Это время, в течение которого топливная смесь воспламеняется от искры. Момент можно определить как положение коленчатого вала в момент подачи импульса перед ВМТ поршней в градусах.

Для эффективного горения смеси требуется определенное время. Скорость, с которой распространяется пламя, составляет 20 м/с. Если воспламенение происходит в верхней мертвой точке, то топливо будет выгорать на такте расширения и частично на выпуске.В результате давление на поршень не будет на достаточном уровне. Нужно правильно выбрать этот момент — тогда давление от расширения и сгорания газов будет падать в ВМТ.

Как отрегулировать зажигание на ВАЗ?

Для работы вам понадобятся некоторые инструменты. Это ключ на 13, вольтметр, а также ключ для свечей. Момент зажигания должен быть установлен на первом или на четвертом цилиндре. Рассмотрим первый вариант.

На большинстве моделей ВАЗ момент регулируется с помощью меток на крышке ГРМ.Там вы сможете увидеть три метки — длинную, среднюю и короткую. Итак, короткая отметка — угол 10 градусов. Средний — 5 градусов, а длинный — 0 градусов.

Верхняя мертвая точка отмечена на ободе шкива. Ступица шкива в районе метки имеет специальный наплыв.

Регулируем зажигание

Первым делом выкручиваем свечу на первом цилиндре. После этого отверстие нужно закрыть резиновой пробкой. Далее с помощью специального ключа нужно провернуть коленчатый вал, пока первый цилиндр не войдет в такт сжатия.Это легко понять – поршень начнет двигаться вверх. Это видно по пробке — она ​​будет постепенно выдавливаться. Вращайте вал до тех пор, пока метка на шкиве полностью не совместится с меткой на крышке ГРМ. Для 95-го бензина подходит средняя отметка.

Теперь освободите защелки и демонтируйте крышку распределителя. После того, как вы провернули коленчатый вал, ротор этого механизма должен повернуться так, чтобы наружный контакт повернулся в сторону первого цилиндра на крышке трамблера.Совместив метки, посмотрите на трамблер и проведите линию через защелки – правильная воображаемая линия будет параллельна оси двигателя. Если у вас линия не параллельна то для вас дополнительная информация как отрегулировать зажигание.

Отвинтить гайку крепления распределителя и завернуть его вверх. Поверните ротор и установите его параллельно оси двигателя. Устанавливаем трамблер, затягиваем гайку, но не сильно. Далее можно переходить к установке момента.

Регулятор момента с лампочкой

Для этого необходимо подключить заранее подготовленную лампочку одним концом к катушке, другим концом к массе.

Включите зажигание и медленно поверните трамблер по часовой стрелке.

Если лампа гаснет, значит все правильно. Если лампа изначально не горит, значит все настроено правильно. Теперь поверните распределитель против часовой стрелки. Когда лампа загорится, зафиксируйте положение ротора и затяните гайку крепления. Теперь можно заглушить двигатель, и вернуть на место крышку трамблера.

Как настроить угол опережения зажигания со стробоскопом?

Чтобы использовать этот метод, прогрейте двигатель до рабочей температуры.Затем подключите стробоскоп к источнику питания от бортовой сети. Наденьте датчик прибора на высоковольтный кабель 1-го цилиндра.

Теперь запустите двигатель и дайте ему поработать на холостом ходу. Поверните корпус распределителя, затем зафиксируйте положение корпуса так, чтобы метка на шкиве совпала с меткой на крышке ГРМ. После этого затяните гайку крепления.

Как насчет электронного зажигания?

На большинство современных автомобилей, мотоциклов и мотоблоков производители устанавливают электронное зажигание.Давайте посмотрим, как отрегулировать электронное зажигание.

Первым делом нужно проверить копоть, которая скапливается на свечах.

Контакты также подлежат проверке. Если некоторые из них сгорели, то их необходимо заменить.

Для точной настройки требуется стробоскоп. Если нет, то подойдет искровой метод. Вот как это делают профессионалы.

Для регулировки двигатель должен быть прогрет до рабочих температур. Демонтаж распределителя не требуется, его можно лишь немного ослабить.Снимите центральный провод с распределителя и установите поршень первого цилиндра в верхнюю мертвую точку.

Теперь включите зажигание. При этом у вас в руке должен быть провод от катушки.

Правой рукой отрегулируйте распределитель по часовой стрелке и удерживайте бронепровод над металлической поверхностью. Теперь вращайте в другом направлении, пока не появятся искры. Теперь вы знаете, как настроить бесконтактное зажигание. Подтянуть трамблер — и готово.

Мотоблоки

На современные модели мотоблоков производители устанавливают бесконтактные электронные системы. Они состоят из магнитопровода в маховике, катушки, высоковольтного кабеля и свечи зажигания. Все настройки задаются на заводе и часто не требуют корректировки. Как отрегулировать зажигание на мотоблоке с электронным зажиганием? По аналогии с автомобильными системами.

Также можно регулировать зазор между катушкой и элементом магнето. Этот зазор регулируется двумя винтами и смещением катушки.На современных мотоблоках зазор должен быть не более 0,8 мм.

На некоторых моделях таких сельхозмашин регулировки вообще не предусмотрены.
Например, в двигателях типа ДМ производитель не дал возможность что-то регулировать. Но современные технологии дают такую ​​возможность. Как отрегулировать зажигание на мотоблоке — изменением зазора между магнето и катушкой.

Мотоциклы

В первую очередь установите поршень первого цилиндра в положение ВМТ.Этикетки помогут в этом. В этом случае также можно отрегулировать контакт свечи и ротора. Затем поверните блок электроники против часовой стрелки, предварительно ослабив его крепление. Теперь проверьте, совпадают ли метки. С помощью лампы убедитесь, что в сети есть напряжение. Вращайте блок до тех пор, пока индикатор не погаснет. Вот как отрегулировать зажигание на Урале.

Понять, что все сделано правильно, поможет лампочка. Он должен мигать при повороте коленчатого вала.

Современный автомобильный мир полон новых систем и технологий. Но любители тольяттинской классики, получающие удовольствие от «копания», еще не вымерли. Эти автомобили привлекают тем, что есть возможность самостоятельно регулировать, настраивать и дорабатывать двигатель, а также другие агрегаты. Для опытных автовладельцев тольяттинских творений не составит проблемы решить вопрос, как выставить зажигание на ВАЗ-2107 или какой-либо другой модели.

Зачем производится регулировка зажигания?

Если автомобиль настроен правильно, то это только положительно влияет на большое количество характеристик двигателя.Бывает, что некоторые водители долго ездят с неработающим зажиганием, сами того не подозревая. И в этом причина увеличения расхода топлива, снижения динамики железного коня. Поэтому все чаще говорят о качестве и долговечности двигателей Fiat, которые устаревают по всем параметрам и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.

Безусловно, использование бесконтактного зажигания в автомобиле намного надежнее и точнее, а современные автомобили устроены таким образом, что требуют минимальных регулировок.А если и производятся, то только с помощью компьютера. Именно поэтому сегодня не каждый может справиться с таким очень простым процессом, как регулировка зажигания.

Как работает тумблер

Для проведения правильной регулировки зажигания необходимо иметь определенный набор инструментов:

    плоская отвертка
  • ;
  • рожковый ключ 12 на 13;
  • набор регулировочных щупов;
  • криво работает стартер;
  • свечной ключ.

Если все сделать по уму, то на это уйдет не более пятнадцати-двадцати минут.Весь смысл регулировки заключается в изменении времени скачка искры. Делать это нужно не тогда, когда поршень «стоит» в мёртвой верхней точке и возникающая искра не даёт должного результата, а на несколько мгновений раньше. Разумеется, это переносное значение в «несколько мгновений» у каждого владельца «ласточки» разное и определяется по заводским параметрам. Для моделей 2016 года угол опережения устанавливается равным одному градусу, а для ВАЗ-2101 – трем градусам. Именно при таких настройках происходит составление топливной смеси и ее полное сгорание.

Для регулировки в каждом цилиндре используется распределитель зажигания (распределитель), который зажигает свечи зажигания в том порядке, в котором зажигаются цилиндры. Нужно точно знать схему срабатывания цилиндра — это раз, три, четыре, два. Основными рабочими элементами распределителя являются бегунок и контакты. Бегунок распределяет напряжение с помощью крышки по цилиндрам, а с помощью контактов в момент их размыкания и замыкания определяют момент подачи искры.

Что необходимо учитывать для правильной регулировки

Можно делать один раз в течение длительного времени, например год-два, а можно и ежемесячно, а в некоторых случаях и чаще. Все зависит от того, соблюдены ли условия, которые необходимы для успешного завершения начинания:

  • Перед началом регулировки необходимо убедиться, что весь комплект свечей находится в рабочем состоянии.
  • Очистите контакты прерывателя, проверьте его состояние и зазоры.
  • Должны быть в хорошем состоянии ВВ провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблером должны быть в полном порядке.
  • Привод вакуумного зажигания должен быть подключен, он должен иметь люфт.

Регулировка возможна только при соблюдении всех этих инструкций.

Установка угла опережения

  • Сначала нужно определить такт сжатия на четвертом цилиндре. В головке блока блокируем пальцем или чем-то другим и кривым стартером крутим коленвал.Когда фиксирующий объект выскочит, будет достигнут момент сжатия четвертого цилиндра.
  • Далее необходимо совместить метки, нанесенные на кожух двигателя и далее.
  • Далее необходимо установить трамблер так, чтобы ГБЦ располагалась перпендикулярно ползунку. После этого следует очень важная манипуляция – нужно немного приподнять корпус трамблера и перекинуть бегунок с валом по часовой стрелке на один зуб. Затем нужно выставить угол зажигания на искру.Для этого вставьте запальный элемент в колпачок, обеспечив плотный контакт с массой. Затем поверните коленчатый вал на четверть против часовой стрелки. Далее при включенном зажигании проворачиваем коленчатый вал до образования искры. Также желательно проверить положение, в котором находится шкив. Если он на метках — все нормально, есть небольшое несоответствие — выполнить простую регулировку, отрегулировав положение трамблера до положения средней метки.

Аналогично можно настроить лампочкой.

Регулируемый со стробоскопом

Со стробоскопом процесс настройки будет выглядеть намного проще и быстрее. Нужно просто подключить устройство к цоколю одной из свечей и подключить питание. Регулировка производится на холостом ходу. Для определения момента зажигания нужно направить прибор на коленчатый вал, и его свет будет дублировать появление искры, а также отображать момент, при котором метки на крышке и шкиве совпадают. Если совпадает, нужно сразу чинить трамблер.

Подведение итогов

Самостоятельная регулировка зажигания не только сэкономит копейку для бюджета, но и поможет вам «приблизиться» к своему автомобилю. Правильно отрегулированное зажигание – залог правильной работы двигателя.

В данной статье будет описана регулировка зажигания ваз, как старых классических автомобилей с контактной системой зажигания, так и более новых переднеприводных ваз, с электронной системой зажигания. Но прочитав эту статью, можно будет регулировать зажигание аналогичными способами и на других автомобилях.Ведь детали системы зажигания и принцип их работы практически одинаковы на разных автомобилях, в том числе и иномарках.

Точный момент воспламенения рабочей смеси в цилиндрах любого двигателя требует согласованного расположения деталей как кривошипно-шатунного механизма, так и механизма газораспределения (распределения газов) и в значительной степени влияет на расход топлива, мощность и динамику машины , а также токсичность выхлопных газов. Конечно, важную роль играет и правильно отрегулированный карбюратор (о том, как правильно его отрегулировать, подробно рассказано здесь), но главную роль играет правильно отрегулированная система зажигания.

Зажигание ВАЗ (или любой другой машины) регулируют при нарушении слаженной работы вышеперечисленных механизмов и системы зажигания — например, после снятия прерывателя распределителя зажигания, или при, ну или при возникновении неисправностей в система зажигания (как устранить неисправность в системе зажигания подробно описано).

Регулировка зажигания ВАЗ — контактная система.

Регулировка зазора контактов . Перед началом регулировки зажигания следует предварительно проверить и при необходимости отрегулировать зазор между контактами прерывателя (так называемые «молоточек» и «наковальня»).Величина этого зазора указана в мануале любого автомобиля и для большинства автомобилей (в том числе и ВАЗовских) составляет 0,4 мм.

Для проверки зазора, отщелкнув защелки, снимите крышку прерывателя распределителя зажигания (в простонародье распределителя), а затем проверните коленчатый вал двигателя по часовой стрелке (надев накидной ключ на болт шкива, установленный на коленчатом валу ) до тех пор, пока один из четырех кулачков (выступы, см. рисунки ниже) своей наиболее выпуклой частью не приподнимет «молоток» и зазор между ним и «наковальней» будет максимальным.


1 — фиксирующий винт, 2 — эксцентриковый винт На некоторых автомобилях и мотоциклах имеется два винта, один из которых фиксирующий, который следует выпрессовать перед регулировкой, а второй эксцентриковый и при его повороте контакт перемещается относительно второго контакта и зазор увеличивается (или уменьшается — в зависимости от того, в какую сторону поворачивать винт)

Для регулировки зазора между контактами прерывателя ослабьте фиксирующий винт 1 на рисунке слева, и поверните эксцентриковый винт 2 до зазор между контактами («молоточком» и «наковальней») достигает необходимой величины (пока щуп между контактами не вставлен и не прошелся с небольшим усилием).Далее зажимаем фиксирующий винт 1 и регулировку зазора между контактами прерывателя можно считать законченной.

Регулировка угла опережения зажигания контактной системы . Для правильной установки крутящего момента на контактной системе зажигания выполните следующие действия:

  • Установите поршень первого или четвертого цилиндра в ВМТ (верхнюю мертвую точку) в конце такта сжатия. Как определить такт сжатия? Это можно сделать, наблюдая с фонариком (через маслозаливную горловину клапанной крышки) впускной клапан первого цилиндра.Впускной клапан должен (при повороте ключа коленчатого вала по часовой стрелке) полностью закрываться при приближении поршня к ВМТ.

Но новичкам гораздо проще определить такт сжатия вторым способом, при котором откручивают первый цилиндр и вставляют в свечное отверстие бумажную пробку (или прикладывают палец к свечному отверстию). Выталкиванием пробки, либо выпуском сжатого воздуха из-под пальца (при проворачивании коленвала ключом или «кривым стартером») определяем такт сжатия в первом цилиндре двигателя.

Затем продолжает очень медленно прокручивать коленчатый вал двигателя и наблюдать за меткой С на шкиве привода генератора (для классических заднеприводных Жигулей) до схождения с меткой D на средней защитной крышке механизма газораспределения. Где находятся метки, определяющие ВМТ на других автомобилях, вы можете узнать в мануале своего двигателя.

  • Установив ВМТ, снимите крышку распределителя (надеюсь, она была снята заранее для проверки зазора между контактами) и поверните ротор (ползунок) распределителя в положение, при котором его распорная пластина совпадает с боковой вывод первого цилиндра крышки распределителя (то есть пластина ротора направлена ​​в сторону корпуса низковольтного вывода).

Установив положение ротора, как описано чуть выше, устанавливаем трамблер в гнездо в блоке мотора (если трамблер снимался с двигателя) и слегка крутя ротор вправо-влево, зацепляем ролик распределителя в зацепление с его приводом в двигателе. Теперь осталось закрепить трамблер (распределитель зажигания) на двигателе и затем установить октан-корректор в среднее положение.

  • Один провод контрольной лампы подключаем к низковольтной клемме прерывателя, обозначенной синей стрелкой на рисунке выше, а второй провод подключаем к массе двигателя (удобно использовать провода с маленькими «крокодилами» » в конце).
  • Далее включить зажигание и повернуть корпус прерывателя зажигания в направлении вращения кулачка и ротора, до замыкания контактов, а затем плавно повернуть корпус против вращения кулачка и ротора до размыкания контактов, подтверждаемое горит контрольная лампочка. При этом следует учесть, что для выбора возможных зазоров в механизме целесообразно второй рукой слегка прижать ротор (во время вращения корпуса).
  • Момент размыкания контактов также можно определить по искре.Для этого снимаем высоковольтный провод с центрального вывода распределителя (распределителя) и далее его следует держать на расстоянии 3-4 мм от массы мотора, при этом поворачивая корпус распределителя зажигания (дистрибьютор), как описано выше. И в момент размыкания контактов между высоковольтным проводом и массой двигателя проскакивает разряд (искра).
  • Фиксируем трамблер на моторе в таком положении, закрываем крышку трамблера, а затем (начиная от вывода первого цилиндра и по направлению вращения ротора)) остается по очереди подсоединить высоковольтные провода до , в соответствии с порядком работы вашего двигателя.
  • Осталось подсоединить трубку вакуумного регулятора опережения зажигания.
  • Следует отметить, что я рекомендую регулировать зажигание ВАЗов и других двигателей (то есть выставлять угол опережения зажигания по меткам) при среднем положении октан-корректора, так как это обеспечит наилучшие мощностные характеристики двигателя и его экономичность. представление. Это, конечно, при условии использования бензина, рекомендованного производителем автомобиля, а также при использовании бензина нормального качества (как самостоятельно определить некачественный бензин, без химической лаборатории, можно прочитать здесь в ) .

Регулировку лампочкой хорошо видно на видео ниже.

Также можно визуально увидеть регулировку зажигания, как показано на видео под этой статьей.

Регулировка зажигания (установка точного момента) по бесконтактной электронной системе.

Бесконтактная электронная система зажигания работает намного эффективнее (и надежнее) и устанавливается на более свежие переднеприводные ваз и иномарки. А вот электронную систему зажигания легко установить на старые классические вазы, вместо контактной, и как это сделать я подробно описал.

Со стробоскопом . Регулировка зажигания (установка точного момента) на бесконтактной системе может производиться несколькими способами, но проще всего это сделать с помощью стробоскопа. Подробно о стробоскопе (заводском и самодельном) можно прочитать, но ниже для примера будет описана регулировка зажигания нашего переднеприводного ВАЗ 2108 — 09, но на других машинах принцип регулировки такой же .

Для начала подключаем плюсовую клемму стробоскопа к плюсовой клемме, и, конечно же, к минусовой клемме подключаем зажим прибора «Масса».

установочные метки в лодочном люке
1 — шкала на люке картера сцепления, 2 — риск на маховике двигателя.

Сам зажим датчика стробоскопа крепим к металлическому переходнику, который устанавливается между свечой зажигания и свечным проводом первого цилиндра (на более современных стробоскопах на датчике импульсов есть зажим для прищепки, который просто зажимается на высоком провод напряжения).

Далее снимаем резиновую заглушку с люка картера сцепления (см. рисунок 2 слева), затем запускаем двигатель, немного прогреваем его и выставляем минимальные (холостые) обороты двигателя.Теперь осталось направить мигающий луч стробоскопа в люк сцепления и понаблюдать за совпадением меток.

Необходимо добиться правильной настройки регулировкой зажигания, при которой метка 2 на маховике двигателя не должна доходить до среднего деления шкалы люка 1 (среднее деление длиннее остальных делений) на единицу деление по направлению вращения маховика, а это соответствует 1º угла поворота коленчатого вала.

Установка угла опережения зажигания на ВАЗ 2108 — 09
а — фланец крепления датчика-распределителя; 6 — установочные метки; 1 — ротор; 2 — гайка крепления; 3 — выступ на корпусе вспомогательных устройств; 4 — фланец со шкалой делений; 5 — корпус датчика-распределителя; 6 — вакуумный регулятор опережения зажигания.

Если вы обнаружили при этом несоответствие, то выключите двигатель, затем ослабьте три гайки 2 крепления распределителя (см. рис. 1 слева) и поверните корпус распределителя 5 по часовой стрелке (для увеличения угла опережения зажигания), либо против часовой стрелки ( уменьшить угол опережения зажигания, ориентируясь на выступ 3 и на шкалу делений, нанесенную на фланец корпуса распределителя 4. Следует отметить, что одно деление шкалы соответствует пяти градусам поворота коленчатого вала.

Повернув трамблер по часовой стрелке (или против часовой стрелки) на нужный угол, затяните три гайки 2, затем снова запустите двигатель и повторите тест стробоскопа.

При отсутствии стробоскопа . У многих автовладельцев в гараже нет стробоскопа, но момент зажигания можно определить по установочной метке на шкиве привода генератора, который крепится на передней части коленчатого вала, и меткам на передней крышке, закрывающей привод ГРМ.

Проверка регулировки зажигания . Ну и наконец, правильность регулировки зажигания определяется тест-драйвом. Для этого заведите двигатель, затем прогрейте его до рабочей температуры, и можно трогаться.Далее двигаясь по ровной дороге со скоростью 50 км/ч на четвертой передаче, резко нажать на педаль газа. При этом при правильной установке зажигания в двигателе должны быть слышны слабые и короткие металлические стуки, которые затем исчезают (по мере разгона автомобиля).

Если стуков нет, то это подтверждает позднее зажигание, а если стуки не прекращаются, то это раннее зажигание. В этом случае угол опережения зажигания уточняется октан-корректором.

При работающем двигателе и изменении нагрузки следует незначительно изменить угол опережения зажигания в автоматическом режиме, используя центробежно-вакуумный регулятор.Для чего это нужно и как они работают (меняют угол опережения зажигания в зависимости от скорости и нагрузки), советую почитать здесь.

Кажется, это все. Надеюсь даже новичкам теперь будет легко регулировать зажигание ваз или на других машинах, всем удачи.

Зажигание автомобильных бензиновых двигателей — это процесс искрения на электродах свечей зажигания, которые воспламеняют смесь в камере сгорания. От момента зажигания напрямую зависит эффективность процесса сгорания топлива, да и работоспособность двигателя в целом, поэтому угол опережения зажигания необходимо установить в наиболее оптимальное для вашего автомобиля положение.Момент зажигания регулируется с помощью стробоскопа и набора ключей – инструментов, доступных в любом автомагазине.

шагов

Часть 1

Принцип работы системы зажигания

    Узнайте, нужна ли вашему автомобилю регулировка зажигания. Большинство современных машин оснащены системами электронного управления зажиганием, без каких-либо регулировок. Но для эффективной работы старых автомобилей с четырехтактными двигателями требуется периодическая регулировка угла опережения зажигания для обеспечения своевременного искрообразования.

  • Если при работе двигателя появляются признаки проблем с системой зажигания (например, стук пальцев, детонация или слишком раннее/позднее зажигание), то автомобиль необходимо отвезти к мотористу или выставить зажигание самостоятельно.
  • Что такое рабочий цикл двигателя. При четырех циклах двигателя внутреннее сгорание относится к впуску, сжатию, такту и выпуску. Зажигание происходит на границе тактов сжатия и рабочего такта — в этот момент свеча выдает искру, воспламеняющую топливную смесь.Энергия, выделяющаяся в результате сгорания, толкает поршень, который, в свою очередь, вращает коленчатый вал двигателя.

    • Свеча должна давать искру в тот момент, когда поршень, двигаясь в такте сжатия, почти достиг положения, называемого «верхней мертвой точкой» (ВМТ). Со временем момент воспламенения свечи может немного уходить, сокращая время эффективного действия искры. Интервал между воспламенением смеси и достижением ВМТ называется опережением зажигания; его значение определяется по числовой шкале, нанесенной на маховик двигателя.
  • Разобраться с обозначениями опережения зажигания. Найдите шкалу меток на передней части маховика; его нумерация представляет собой ряд чисел, уменьшающихся до ноль и затем снова увеличивающихся. Как правило, заводские настройки таковы, что при нахождении первого цилиндра в ВМТ видна нулевая метка. По мере увеличения оборотов двигателя момент зажигания изменяется; полученный диапазон требует периодической проверки и регулировки стробоскопом.

    • Цифры на шкале слева от нуля обозначают движение поршня вниз, а справа — соответственно вверх. Перемещение маховика вправо делает зажигание раньше, а влево — позже.
  • Если установка угла затруднена, то установите трамблер «на глаз», в положение 34°. 0,36°. Технические характеристики типовых смоляных блоков двигателя Шевроле таковы, что для достижения максимальной производительности при 3500 об/мин зажигание должно быть установлено в указанных пределах; такой угол опережения зажигания обеспечивает наиболее стабильную работу двигателя.

    • После установки угла зажигания «на глаз», будет полезно потом отпустить газ, дождаться набора оборотов холостого хода и еще раз проверить угол опережения зажигания, чтобы увидеть, какая отметка для оптимального угла зажигания на холостом ходу является.
  • После успешного завершения регулировки угла опережения зажигания затяните винт крепления распределителя.

    • При проведении любых работ с автомобилем всегда имеет смысл очистить снятые детали и перед их установкой на место провести их дефектовку.
    • Тщательно очистите нанесенную на маховике шкалу и для облегчения чтения отметьте центральную отметку, соответствующую ВМТ, белым или желтым маркером.
    • Не забывайте, что вы работаете под открытым капотом автомобиля с работающим (или выключенным) двигателем. Примите все необходимые меры предосторожности, в том числе наденьте защитные перчатки и закрытую обувь, избегайте ношения свободной одежды, которая может запутаться в движущихся частях двигателя.
  • ВАЗ 2107 — регулировка зажигания.Как выставить зажигание / Paulturner-Mitchell.com

    На автомобилях ВАЗ 2107 регулировка зажигания осуществляется несколькими способами. Причина тому – различные системы, которыми оснащены двигатели. Например, старые автомобили имели контактную систему зажигания, более новые (карбюраторные) уже шли с конвейера с электронной бесконтактной. Ну а в 2000-х на G7 стали ставить инжекторный впрыск, поэтому пришлось использовать микропроцессорную систему зажигания. Давайте сначала разберемся, какие функции есть в каждой из этих систем.

    Контактная система

    Это самая ненадежная и старая система, которая применялась не только на автомобилях, но и на мотоциклах, бензопилах, мопедах. На автомобилях ВАЗ 2107 регулировка этого типа зажигания связана с определенными трудностями; перед процедурой необходимо проверить зазоры контактной группы и ее общее состояние. У нее есть одно преимущество — простота и дешевизна. Но это смотря с какой стороны смотреть. Для примера возьмем контактную группу, которая находится в распределителе и служит для подачи сигнала на катушку.Сложностей в конструкции нет, все просто — два контакта, которые замыкаются под действием пластины пружины и размыкаются, когда эксцентриковый вал трамблера начинает вращаться.

    Способ установки контактного зажигания

    Теперь поговорим о том, как выставить зажигание на ВАЗ 2107 с контактной системой, с этим делом сложностей не возникнет. Но слишком много процедур нужно выполнить, прежде чем переходить непосредственно к регулировке. Обязательно учитывайте состояние элементов системы.У той же контактной группы есть плохое свойство — она ​​не только изнашивается, но и покрывается нагаром. Коммутация не очень большого напряжения осуществляется этим узлом, но его достаточно для образования искры, портящей поверхность контактов.

    Сначала проверьте зазор между штифтами прерывателя, он должен быть в допустимых пределах. Если меньше, то искры не будет. Ключом на 38 проворачиваем коленчатый вал до совмещения метки на нем с меткой на блоке двигателя.После этого ползунок таймера поставить напротив контакта, который соответствует первому цилиндру. Установите клапан на место, но не затягивайте фиксатор. Запустите двигатель и, подключив стробоскоп, убедитесь, что зажигание выставлено максимально точно. Вот как выставить зажигание на ВАЗ 2107 с бесконтактной системой.

    Бесконтактная система зажигания

    В этой системе картина более приятная -отсутствует контактный узел. Вместо него установили датчик, работающий на эффекте Холла.Отличный аппарат, который славится высоким ресурсом и надежностью. Причина тому одна – в распределителе зажигания отсутствует физический контакт. На катушку подаются импульсы, они преобразуются и подаются на электроды свечей. Но есть одна особенность: датчик выдает очень слабый сигнал.

    Если просто подпилить прямо на катушке, то эффекта от этого не будет абсолютно никакого. Уровня сигнала просто недостаточно для возбуждения первичной обмотки. Следовательно, вторичное высокое напряжение не появляется (а оно там более 30 кВ).Для увеличения сигнала необходимо использовать буферный узел – переключатель, отвечающий за нормальное зажигание ВАЗ 2107. Карбюратор должен быть идеально настроен, чтобы не возникало проблем с работой двигателя. Остальные БСЗ начинают работать сразу, без каких-либо зазоров регулировок.

    Регулировка БСЗ

    Отрегулировать зажигание на ВАЗ 2107 достаточно просто; по аналогии с контактной системой все нужно делать. Но стоит проверить несколько моментов, влияющих на качество настройки:

    1. Правильно ли отрегулирован карбюратор?
    2. Исправен ли переключатель?
    3. Нет ли обрывов проводки?
    4. Катушка в порядке?
    5. Электроды свечи зажигания в хорошем состоянии (какой зазор)?
    6. Бесконтактный датчик Холла исправен?

    Осмотрев и убедившись, что все в порядке, можно выставлять коленвал по меткам.После этого установите ползунок дозатора напротив контакта крышки, соответствующего первому баллону. Теперь монтируем трамблер, запускаем двигатель. Не забудьте поставить крышку. С помощью стробоскопа проверьте качество регулировки.

    Микропроцессорное управление

    Эта система еще более перспективна, она устанавливается исключительно на автомобили с впрыском топлива. Его преимущество очевидно – отсутствуют трущиеся элементы, за работу двигателя отвечает блок управления, а также куча датчиков.Стоит отметить, что зажигание ВАЗ 2107 оказывается простым и сложным одновременно, если инжектор установлен в топливной системе. Вмешательства не требуется, все параметры работы контролируются компьютеризированной системой, а в автоматическом режиме характеристики меняются – это, несомненно, плюс.

    Но есть один большой минус — стоимость услуги крайне высока. Кроме того, часто невозможно поставить четкий диагноз в случае отказа. Симптомы те же, что и у датчиков, перебором даже сложно определить повреждение.Но самое главное инжектор требователен к чистоте воздуха и бензина. Например, датчик расхода воздуха может очень быстро выйти из строя, если до него даже дотронуться пальцем. Не до корпуса, а до активного элемента — платиновой нити (сетки), установленной внутри устройства.

    Настройка системы микроконтроллера

    Здесь можно сказать одно — как таковой настройки здесь нет. Причина в том, что при повороте ключа зажигания на ВАЗ 2107 напряжение подается на электронную систему управления двигателем.При этом происходит множество процессов, влияющих на работу автомобиля. Примечание: сзади слышен гул — включился бензонасос, так как в топливной рампе было небольшое давление и его нужно увеличить. Блок управления также получает несколько сигналов от различных датчиков.

    Итак, ДМРВ дает сигнал о том, что воздух не расходуется. А датчик частоты вращения коленвала — что нет прокрутки. Но это сигналы, которые приходят на ЭБУ изначально, когда прокручивается стартер, все меняется.Микроконтроллер начинает видеть новые параметры, а затем берет данные с топливной карты, которая зашита в ПЗУ. Эта карта отвечает за все параметры двигателя, именно с ее помощью производится регулировка зажигания на ваз 2107.

    маркировка двигателя ваз 2107. Двигатели от других моделей ВАЗ

    Двигатель автомобиля ВАЗ 2107 четырехтактный, бензиновый, четырехцилиндровый, рядный, с верхним расположением распределительного вала. В зависимости от даты выпуска с конвейера на него может быть установлен инжекторный двигатель.

    Инжекторный двигатель по сравнению с карбюраторным имеет ряд технических особенностей, таких как электронный впрыск топлива, контроль дополнительных характеристик с помощью дополнительных датчиков. Конструктивные особенности двигателей от «классической» серии принципиально не отличаются. Разница лишь в диаметре поршней и цилиндров, что позволяет им развивать разную мощность, которая колеблется в пределах 56-82л.с.

    Подробный пошаговый ремонт отдельных элементов двигателя и его систем, рассмотренный в статьях ниже:

    Для проверки уровня масла в двигателе в конструкции автомобиля предусмотрен специальный щуп, расположенный с левой стороны двигателя, который вставляется в направляющую трубку.Для проверки уровня масла необходимо: Вынуть щуп из направляющей трубки и протереть чистой ветошью от масла. На щупе будут две метки, соответствующие максимальному и минимальному уровню масла в масляном поддоне […]

    Прокладку крышки ГБЦ ВАЗ 2107 меняем в тех случаях, когда масло начинает просачиваться через крышку с головки блока, что в свою очередь может быть вызвано ее достаточно сильным износом или заводским браком. При замене прокладки на карбюраторном двигателе необходимо: Снять корпус воздушного фильтра… Отсоедините рычаг управления дроссельной заслонкой от крышки, также снимите […]

    Регулируем натяжение цепи ГРМ ВАЗ 2107 в тех случаях, когда цепь в процессе эксплуатации достаточно сильно растягивается и появляется металлический звон в передней части двигателя на ее конце. Мы также осуществляем регулировку натяжения после всех видов ремонтных работ, в результате которых была снята цепь или другие элементы системы. Цепная регулировка осуществляется таким же образом перед непосредственной регулировкой […]

    После того, как были проведены работы по демонтажу и снята с автомобиля цепь ГРМ, произведена ее замена или произведен любой другой ремонт, можно приступать к установке цепи ГРМ ВАЗ 2107. Последовательность установки следующая: Смажьте новую цепь моторным маслом и наденьте на нее звездочку коленвала, если звездочка снималась, то установите […]

    Цепь ГРМ ВАЗ 2107 находится в передней части двигателя под крышкой.Вне зависимости от того, инжекторный у вас двигатель или карбюраторный, работа проводится идентично. Цепь привода распределительного вала меняют в том случае, когда она достаточно растянута и не поддается натяжению или при ее обрыве. Прежде чем приступить к снятию цепи, необходимо снять декоративную решетку радиатора, […]

    Натяжитель цепи ГРМ ВАЗ 2107 устанавливается в передней правой части двигателя автомобиля. Основное назначение такого механизма – натяжение цепи, которая в свою очередь вытягивается во время работы.Работы по замене не сложны и выполняются в короткие сроки. Для замены натяжителя необходимо: Открыть капот автомобиля и в моторном отсеке […]

    Демпфер цепи ГРМ ВАЗ 2107 необходим для гашения колебаний цепи при ее вращении. Как правило, появление металлического стука в районе цепи может свидетельствовать либо о слабом натяжении цепи, либо о сильном износе демпфера, в таком случае его придется менять.Демпфер расположен в передней части двигателя и для его замены необходимо: Снять крышку ГБЦ. Исправляем […]

    Демонтажные работы по снятию распределительного вала и рычагов клапанов на ВАЗ 2107 проводятся при ремонте газораспределительного механизма, при выходе из строя распределительного вала и для его последующей замены на новый, а также для замены рычагов и пружин клапанов . Работа по замене идентична на карбюраторном и инжекторном двигателе, рассмотрим процесс на примере карбюраторного.Для снятия распределительного вала […]

    При появлении хаотичного стука звенящего металлического оттенка из-под ГБЦ необходима регулировка клапанов ВАЗ 2107. Рассогласование клапанов происходит естественным образом в процессе эксплуатации автомобиля или при выполнении каких-либо ремонтных работ, при которых клапан механизм был разобран, например, при замене маслосъемных колпачков. Регулировка клапанов проводится на холодном двигателе. Вам понадобится специальный зонд, […]

    Первым признаком, указывающим на неисправность маслосъемных колпачков ВАЗ 2107, является появление сизого дыма при движении автомобиля под нагрузкой или при торможении двигателем.Дефектные крышки плохо держат давление масла в головке блока и оно начинает поступать в камеру сгорания и, сгорая, образует голубоватый выхлоп. Для проведения ремонтных работ необходимо снять корпус распредвала в […]

    Датчик давления масла ВАЗ 2107 находится в нижней левой части двигателя автомобиля и необходим для контроля давления масла в системе. Внутри датчика находится активный элемент, реагирующий на перепады давления, в результате чего изменяется текущее значение, которое в свою очередь фиксируется измерительным прибором внутри автомобиля и сигнализирует водителю о текущем состоянии давления масла в […]

    Поддон ВАЗ 2107 снимается в тех случаях, когда требуется его замена, необходимо снять масляный насос или провести какие-либо работы с коленвалом двигателя, так же снимаем поддон для замены уплотнительной прокладки. Замена поддона требуется также в том случае, когда двигатель перегрелся, что могло вызвать коробление поверхности поддона и, как следствие, образование течей масла, не […]

    Ролик привода вспомогательных устройств ВАЗ 2107 отвечает за привод распределителя зажигания, шестерен масляного насоса, привода ТНВД… Расположен в передней части двигателя, на конце под крышкой цепи распределительного вала. Ролик заменяют в случае его выхода из строя, когда он перестает выполнять свои предназначенные функции. Для снятия ролика автомобиль необходимо загнать на смотровую яму или […]

    В процессе эксплуатации автомобиля происходит постепенный износ шестерни привода масляного насоса ВАЗ 2107, и если ее вовремя не заменить, то шестерня начинает буксовать, что влечет за собой плохую работу масляного насоса и, как следствие , снижение давления масла в системе.Шестерня привода расположена под валом распределителя зажигания для карбюраторного двигателя или под свечой для инжекторного двигателя. Чтобы удалить […]

    Есть ли следы масла в передней части двигателя, возле шкива коленчатого вала? Возможно проблема в изношенном сальнике. Придется провести ремонт по замене переднего сальника коленвала ВАЗ 2107 и его замене на новый. Ремонт необходимо проводить на смотровой яме или эстакаде, так как почти все работы будут производиться на днище автомобиля.Загнав машину на яму, ставим […]

    Прокладываем выпускной коллектор и трубопровод ВАЗ 2107 на карбюраторный двигатель в случае поломки, которая обычно сопровождается появлением характерного шума выхлопных газов под коллектором. Для ремонта необходим стандартный набор инструментов. Перед тем, как приступить к процессу разборки, стоит провести ряд подготовительных работ, а именно: нам нужно слить систему охлаждения, отсоединить аккумулятор.Процедура снятия […]

    Замена прокладки ГБЦ карбюраторного двигателя ВАЗ 2107 проводится в случае поломки, когда охлаждающая жидкость попадает в камеры сгорания цилиндров. Для замены прокладки необходимо снять головку блока цилиндров, ее можно снять без разборки впускного коллектора и карбюратора. Процедура замены прокладки ГБЦ выглядит так: В первую очередь необходимо слить жидкость из системы[…]

    Замена прокладки ГБЦ ВАЗ 2107 на инжекторном двигателе производится в случае поломки, когда в цилиндры начинает поступать охлаждающая жидкость. Для проведения ремонта необходимо слить охлаждающую жидкость из блока, открутив сливную пробку в его нижней части. Порядок демонтажных работ следующий: Слив охлаждающую жидкость, снять аккумулятор с автомобиля. Отключение от […]

    Снятие ресивера ВАЗ 2107 выполняется либо для его замены, замены уплотнительной прокладки, либо для выполнения других ремонтных работ, при которых ее наличие будет мешать работе, например, при снятии топливной рампы, снятии впускного коллектора.В первую очередь необходимо снять с ресивера все навесное, а именно: Снять с ресивера корпус дроссельной заслонки. Далее ослабляем хомут крепления […]

    Замена прокладки впускного коллектора ВАЗ 2107 на инжекторном двигателе выполняется при поломке. Для замены понадобится стандартный набор инструментов, так же для удобства работы необходимо слить охлаждающую жидкость из системы охлаждения, снять аккумулятор, чтобы не мешал.Загнать машину на смотровую яму. Порядок ремонта следующий: В подкапотном пространстве автомобиля извлекаем […]

    Масляный насос ВАЗ 2107 подлежит замене, когда он перестает выполнять свои функции по прямому назначению. Как правило, неисправность насоса сопровождается либо повышением давления масла, либо, наоборот, снижением ниже допустимого на холостом ходу. Насос находится в масляном картере двигателя, поэтому его необходимо слить для удаления моторного масла в чистую емкость, после чего снимаем поддон, открутив […]

    Маслоотделитель системы вентиляции картера двигателя ВАЗ 2107 находится в моторном отсеке с левой стороны двигателя. Для снятия маслоотделителя необходимо: Извлечь щуп для измерения уровня масла в картере двигателя из направляющей. Далее необходимо отсоединить сливные шланги от крышки маслоотделителя картерных газов и патрубка сапуна, для этого ослабить хомуты и стянуть их с патрубков. Снимите крышку сапуна, […]

    Двигатель крепится на автомобиль с помощью опорных подушек. Передняя пара опор расположена с левой и правой стороны и крепится к балке. Задняя опора непосредственно поддерживает коробку передач. Подушки двигателя ВАЗ 2107 заменяются при выходе из строя. Ремонт необходимо производить на смотровой яме или эстакаде, также необходим стенд […]

    Процесс снятия инжекторного двигателя ВАЗ 2107 в принципе идентичен процессу снятия карбюраторного, с некоторыми изменениями, касающимися технических особенностей конструкции инжекторного двигателя.Также понадобится лебедка с тросом или канатом грузоподъемностью не менее 300 кг. Ремонтные работы проводятся на смотровой яме или эстакаде. Снимите капот. Порядок снятия инжекторного двигателя следующий: В моторном отсеке автомобиля […]

    Снятие карбюраторного двигателя ВАЗ 2107 выполняется для ремонта блока цилиндров или его замены на новый. Также двигатель снимается и для выполнения различного кузовного ремонта. Демонтажные работы лучше проводить на яме, чтобы было удобно отсоединять элементы трансмиссии.Вам также понадобится лебедка или мостовой кран с кабелем или тросом, способным выдержать максимальную […] нагрузку […]

    В большинстве случаев двигатель автомобиля ВАЗ 2107 снимают либо для замены блока цилиндров, либо для выполнения кузовного ремонта передней части кузова. Двигатель можно снять с автомобиля двумя способами: Полная разборка и снятие всего навесного оборудования, чтобы максимально облегчить блок цилиндров. Этот вид работ потребует довольно много времени, но в то же время позволит […]

    Снятие маховика ВАЗ 2107 проводится в случаях, когда: Требуется замена заднего сальника коленчатого вала, маховик будет мешать, закрывая держатель сальника. Если повреждены шлицы венца, это обычно бывает при неисправном стартере, то есть требуется замена только венца, без полной замены маховика. Маховик также снимается для замены на новый в случае дисбаланса, […]

    Для проведения ремонтных работ по снятию и последующей замене заднего сальника коленчатого вала ВАЗ 2107 автомобиль необходимо загнать на смотровую яму или эстакаду.Для ремонта также требуется стандартный набор инструментов. Сальник коленчатого вала меняют в случае его выхода из строя, когда через него начинает выделяться масло при работающем двигателе. Порядок ремонта следующий: […]

    Перед тем, как приступить к установке коленвала ВАЗ 2107 на автомобиль, его необходимо тщательно промыть чистым керосином, после чего обязательно дождаться полного высыхания или продуть сжатым воздухом, чтобы керосин быстрее испарился.Для проведения работ вам понадобится тот же инструмент, который требовался для снятия коленчатого вала. Порядок ремонтных работ следующий: В […]

    Коленчатый вал ВАЗ 2107 необходимо снимать для замены при выходе из строя, также снимается для замены вкладышей или при проведении капитального ремонта двигателя с расточкой поршневой группы. Для проведения ремонта автомобиль необходимо загнать на яму. Слейте моторное масло в чистую емкость, отвинтив пробку на дне масляного поддона двигателя.Процедура ремонта […]

    Замена поршневых колец и поршней ВАЗ 2107 производится в случаях, когда увеличивается зазор между поверхностью кольца, поршня и рабочей поверхностью цилиндра, что в свою очередь сопровождается увеличением расхода масла, снижением мощности двигателя , а также увеличение расхода топлива. Как правило, износ поршней сопровождается износом компрессионных колец, а также может потребоваться расточка […]

    Фильтр топливный ВАЗ 2107 необходим для очистки топлива, проходящего по топливопроводу из топливного бака.Фильтр тонкой очистки расположен в моторном отсеке автомобиля. Чтобы заменить его, вам понадобится новый фильтр и крестовая или плоская отвертка, чтобы ослабить хомуты топливного шланга. Если такой фильтр не предусмотрен конструкцией автомобиля, то рекомендуется его установить, тем самым застраховав […]

    Периодически в процессе эксплуатации автомобиля необходимо заменять фильтрующий элемент воздушного фильтра, так как содержащаяся в нем пыль постепенно попадает в карбюратор и забивает его.Фильтрующий элемент можно продуть сжатым воздухом, а лучше заменить на новый. Снятие корпуса воздушного фильтра ВАЗ 2107 выполняется для выполнения различных ремонтных работ, связанных с разборкой и снятием карбюратора. […]

    Снятие топливного насоса ВАЗ 2107 производится для его замены на новый или для выполнения частичного ремонта, например очистки топливного фильтра или замены диафрагмы. Для выполнения работ вам понадобится стандартный набор инструментов.Перед снятием бензонасоса очистите его поверхность от грязи чистой ветошью, смоченной в бензине, затем отсоедините от него подводящий и отводящий шланги подачи топлива, […]

    В большинстве случаев основной причиной ремонта бензонасоса ВАЗ 2107 является повреждение диафрагмы, в результате чего насос перестает реагировать на ручную подкачку топлива в топливопровод, ремонт также необходим при образовании течи из-под крышку бензонасоса, то есть необходимо заменить уплотнительную прокладку.Порядок разборки насоса следующий: Протрите топливный насос чистой ветошью от грязи. Отключение […]

    Периодически в процессе эксплуатации автомобиля необходима чистка или полная замена топливного фильтра карбюратора ВАЗ 2107. Фильтрующий элемент находится сразу после фланца шланга подачи топлива в нижней части и представляет собой штатную болтовую заглушку который вкручивается в корпус фильтра. Процедура снятия и очистки фильтрующего элемента следующая: Протрите чистой тряпкой, смоченной в бензине […]

    Регулировка привода карбюратора ВАЗ 2107 производится в том случае, когда автомобиль начинает плохо реагировать на педаль газа, то есть плохо открывается дроссельная заслонка первичной камеры карбюратора. Регулировочные работы должны выполняться с помощником. Регулировка открытия заслонки осуществляется изменением длины тяг ее привода. Для ремонта необходимо снять корпус воздушного фильтра. Процедура следующая: […]

    Регулировка поплавка карбюратора ВАЗ 2107 производится в том случае, когда уровень топлива в поплавковой камере карбюратора становится выше, что приводит к закидыванию свечей зажигания, или наоборот, при недостаточном уровне, когда просто недостаточно топлива.Необходимая подача топлива в поплавковую камеру обеспечивается правильной установкой и регулировкой игольчатого клапана и поплавка, который в зависимости от уровня топлива либо открывается […]

    Регулировка холостого хода Двигатель ВАЗ 2107 выпускается после различных ремонтных работ с карбюратором, в результате которых были нарушены оптимальные настройки качества и количества смеси. Оптимальная скорость должна быть 800-950 об/мин, при этом регулировку производить только на прогретом двигателе.Регулировка производится двумя винтами, расположенными на корпусе карбюратора — номер винта топливной смеси и […]

    Пусковое устройство ваз 2107 карбюраторное необходимо для приготовления горючей смеси для запуска двигателя. Стартер должен приготовить достаточно высокообогащенную смесь, которой будет достаточно для запуска холодного двигателя. Когда двигатель начинает плохо заводиться, необходимо проверить работоспособность пускового устройства, так как проблема, скорее всего, в нем, при условии, что все остальные элементы системы, отвечающие […]

    Карбюратор ВАЗ 2107 снимается на разборку или замену на новый при невозможности ремонта. Для снятия требуется стандартный набор инструментов. Порядок снятия карбюратора следующий: В первую очередь необходимо снять все крепления и тросы привода заслонки. Снимите корпус воздушного фильтра, отвернув четыре гайки, крепящие его к шпилькам карбюратора. […]

    Замена поплавка карбюратора и его игольчатого клапана на автомобиле ВАЗ 2107 производится в том случае, если поплавок негерметичен, в результате чего поплавок просто не перекрывает подачу топлива в камеру карбюратора.Игольчатый клапан также меняют в том случае, когда он начинает работать с заеданием, что также приводит к нарушению подачи топлива в камеру. Ремонт […]

    Снятие крышки карбюратора ВАЗ 2107 выполняется для регулировки или замены поплавка, игольчатого клапана, либо для продувки топливных форсунок в корпусе карбюратора. Для снятия крышки не обязательно полностью снимать карбюратор с автомобиля, достаточно лишь снять корпус воздушного фильтра.Перед началом работы подготовьте очиститель карбюратора в аэрозольном баллончике, также понадобится стандартный набор инструментов. […]

    Разборка карбюратора на ВАЗ 2107 проводится для его очистки или замены отдельных элементов, вышедших из строя. Карбюратор имеет достаточно большое количество различных мелких деталей, таких как жиклеры, уплотнительные кольца, поэтому разборку и последующую чистку лучше производить на заранее подготовленном чистом материале, чтобы все разложенные по порядку детали могли поместиться на его поверхности,[ …]

    Снятие пневмопривода дроссельной заслонки Карбюратор ВАЗ 2107 производится для ремонта самого карбюратора, когда требуется его полная или частичная разборка. Ремонтные работы по снятию пневмопривода можно проводить без демонтажа карбюратора, достаточно просто снять все навесное оборудование, которое будет мешать ходу работ, в первую очередь это корпус воздушного фильтра. Снятие пневмопривода также осуществляется […]

    В большинстве случаев нестабильная работа двигателя на холостом ходу связана с полным или частичным выходом из строя экономайзера ВАЗ 2107. Выход из строя вызван в первую очередь повреждением его диафрагмы, в результате чего клапан частично или полностью перекрывает подачу топлива. Перед началом работ по снятию и замене экономайзера его необходимо проверить на работоспособность, […]

    Для проверки микровыключателя блока ваз 2107 ехх потребуется мультиметр с режимом проверки сопротивления в цепи, а также стандартный набор инструментов.Порядок проверки следующий: Откройте капот и очистите микропереключатель от грязи. Отсоединяем от него питающие провода и протираем уайт-спиритом. Подсоедините клеммы омметра к клеммам переключателя и измерьте сопротивление. […]

    Электропневмоклапан ВАЗ 2107, его еще называют клапаном холостого хода, необходим для поддержания стабильных оборотов двигателя на холостом ходу, то есть при малых оборотах. Подача воздуха осуществляется в обход дроссельной заслонки. За работу пневмоклапана отвечает его блок управления, который в зависимости от оборотов двигателя открывает или закрывает клапан за счет снижения или повышения напряжения.Перед проведением […]

    Блок управления электропневмоклапанами ВАЗ 2107 представляет собой обычное реле, расположенное в моторном отсеке автомобиля на правом брызговике кузова. При обнаружении каких-либо нарушений в работе пневмоклапана первым делом необходимо проверить работу его блока управления, а затем уже переходить к проверке самого клапана. Для проверки понадобится мультиметр и стандартный набор инструментов. Порядок выполнения ремонта […]

    Замена топливного фильтра ВАЗ 2107 производится согласно карте технического осмотра, в которой указана необходимость выполнения данного действия через каждые 30 000 км пробега автомобиля или в случае непредвиденной необходимости, связанной с ухудшением работы топливной системы . Для проведения ремонта соответственно требуется стандартный набор инструментов и новый топливный фильтр. Если у вас есть все необходимое, вы можете приступать к работе, для этого: […]

    Сброс и проверка давления в топливной системе ВАЗ 2107 производится в случае необходимости разгерметизации системы, вызванной различными ремонтными работами, связанными со снятием отдельных элементов.Опрессовка проводится для выявления неисправности в работе электробензонасоса или регулятора давления в топливной системе. Стоит помнить, что в топливной системе создается достаточное количество топлива. высокое давление, поэтому любые работы по разгерметизации […]

    Регулятор давления топлива ВАЗ 2107 — перепускной клапан, который необходим для поддержания одного давления в топливной рампе. Регулятор подключается к топливопроводу после топливного фильтра и крепится к рейке.Снятие осуществляется в случае его выхода из строя для последующей замены. Для снятия регулятора вам понадобится стандартный набор инструментов, а также специальный шестигранник […]

    Электробензонасос ВАЗ 2107 и датчик уровня топлива устанавливаются в топливный бак автомобиля. Основное назначение электрического бензонасоса – подача топлива через топливную систему автомобиля к форсункам. Кроме того, он создает необходимое давление в системе перед запуском двигателя, так как форсунки работают только при определенном давлении.Датчик топлива необходим для контроля уровня топлива в бензобаке. Крупные поломки, […]

    Замена форсунок на автомобиле ВАЗ 2107 производится при выходе из строя, что в свою очередь проверяется путем измерения сопротивления их обмотки. Форсунки, установленные на автомобиле, представляют собой электромагнитные клапаны, дозирующие подачу топлива в камеры сгорания цилиндров в зависимости от данных, поступающих от датчиков системы впрыска. Форсунки управляются с помощью электронного блока управления — […]

    Топливная рампа ВАЗ 2107 в большинстве случаев снимается для ее замены, при любых механических повреждениях, а также для замены и ремонта форсунок системы впрыска автомобиля. Прежде чем приступить к ремонту, отсоедините отрицательный провод. аккумулятора, также сбросьте давление в топливной системе. Порядок выполнения работ по замене топливной рампы выглядит как […]

    Снятие регулятора холостого хода ВАЗ 2107 проводится для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений.Перед снятием регулятора рекомендуется прозвонить его тестером работоспособности, проверка сводится к простому измерению напряжения на выводах блока, а после снятия — замеру сопротивления на этих же выводах. Для проверки нужен мультиметр […]

    Ремонтные работы по замене корпуса дроссельной заслонки ВАЗ 2107 на инжекторном двигателе необходимо проводить на холодном двигателе, так как корпус заслонки достаточно сильно нагревается и снимать ее неудобно.Обычно снятие и замену корпуса проводят для замены прокладки, замены регулятора холостого хода или для замены самого корпуса в случае механических повреждений. Прежде чем […]

    В процессе эксплуатации автомобиля согласно карте технического обслуживания необходимо заменить фильтрующий элемент воздушного фильтра ВАЗ 2107. Фильтрующий элемент можно заменить, не снимая корпуса фильтра. Для ремонта необходим набор отверток. Порядок работ следующий: Крестовой отверткой откручиваем четыре винта крепления крышки корпуса фильтра.Отсоедините от датчика массового расхода воздуха блок с проводами. […]

    Снятие корпуса воздушного фильтра ВАЗ 2107 проводится для его замены, при различных механических повреждениях, в результате которых была нарушена целостность его корпуса. Для снятия требуется стандартный набор инструментов, а именно пассатижи и набор отверток. Если у вас есть все необходимое, можно приступать к работе. Чтобы демонтировать корпус фильтра, выполните следующие действия: Прежде всего […]

    Снятие троса привода дроссельной заслонки ВАЗ 2107 выполняется для замены, при выходе из строя в результате механических повреждений.Для выполнения ремонта потребуется стандартный набор инструментов, новый трос и проникающая смазка. Если у вас есть все необходимое, можно приступать к замене. Чтобы снять трос газа, необходимо: В автомобиле снять наконечник троса с пальца педали […]

    Охлаждающая жидкость, применяемая на автомобилях, представляет собой дистиллированную воду, которая содержит различные химические добавки, придающие ей необходимые свойства, такие как устойчивость к низким температурам, антикоррозионное действие на внутренние каналы системы охлаждения, противодействие образованию накипи.Охлаждающая жидкость ядовита, поэтому будьте осторожны при обращении с ней и при попадании на кожу необходимо […]

    Датчик включения вентилятора радиатора ВАЗ 2107 необходим для своевременного включения электродвигателя вентилятора при достижении температурой охлаждающей жидкости определенных диапазонов. Датчики различаются температурой срабатывания и в большинстве случаев на автомобилях ВАЗ «классика» устанавливаются с рабочей температурой равной 92° включения, то есть замыкания контактов и 87° размыкания. Перед заменой датчика вентилятора его необходимо проверить […]

    Снятие электровентилятора радиатора ВАЗ 2107 проводится либо для его замены, либо ремонта, а также при снятии самого радиатора с автомобиля. Электровентилятор состоит из корпуса, который крепится к радиатору и удерживает двигатель, сам электродвигатель и крыльчатку. Для снятия вентилятора требуется стандартный набор инструментов водителя. Если все есть, то можно приступать. Процесс удаления вентилятора выглядит как […]

    Радиатор автомобиля ВАЗ 2107 расположен в передней части кузова автомобиля и служит для охлаждения жидкости системы охлаждения путем пропускания ее через патрубки радиатора, обдуваемые встречным потоком воздуха при движении, а также за счет принудительный вентилятор системы.Радиатор заменяют при выходе из строя, проявляющемся в виде обычной коррозии трубок и, как следствие, разгерметизации. О […]

    Приемная труба соединяет выпускной коллектор двигателя автомобиля с каталитическим нейтрализатором. Замена впускной трубы ВАЗ 2107 проводится при механических повреждениях или коррозионных повреждениях. Трубу необходимо заменить в смотровой яме. Для выполнения работ вам понадобится графитная смазка и стандартный набор инструментов.На карбюраторном двигателе отсоедините переднюю трубу и дополнительный хомут глушителя, отвернув гайки стяжных болтов. […]

    Снятие дополнительного глушителя ВАЗ 2107 выполняется для его замены при его повреждении и нарушении его герметизации. В большинстве случаев основной причиной повреждения является коррозия металла. Вторичный глушитель расположен по центру между каталитическим нейтрализатором и основным глушителем. Для ремонта автомобиль необходимо загнать на смотровую яму или эстакаду, а также стандартный набор инструментов для ремонта […]

    Замена каталитического нейтрализатора ВАЗ 2107 производится так же, как и в случае с основным глушителем, в момент появления на его корпусе различных механических повреждений, в результате которых нарушена его герметичность или сильная коррозия. Для замены катализатора загоните машину на яму или эстакаду, подготовьте стандартный набор инструментов и […]

    В большинстве случаев основной причиной замены основного глушителя на ВАЗ 2107 является его выход из строя из-за коррозии металла, в результате чего нарушается целостность его корпуса или соединительных сварных швов трубы и кузова.Для замены основного глушителя автомобиль необходимо загнать на яму или эстакаду. Глушитель крепится резиновыми подвесками, из-за которых вибрация […]

    Советские автолюбители знают ВАЗ-2107 более сорока лет. Эта модификация похожа на итальянский Fiat. В основном отличается от него внешним видом и некоторыми узлами двигателя.

    Это одна из старейших моделей на отечественном рынке, поэтому и денежные затраты, и время на ремонт потребуют соответствующих вложений.

    Во многом это зависит от частоты работы машины и приложенных нагрузок.

    Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, то никак не может идти на последней передаче в гору. Естественно, приходится «тянуть» на третьем.

    Результат:

    • подогрев двигателя ВАЗ-2107;
    • появление лишнего шума;
    • появление стука;
    • Перенапряжение нагнетательного масляного насоса.

    Все эти неприятности заставляли идти к месту назначения методом подсоса.

    В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

    Ваши дальнейшие действия также можно предсказать. Это:

    1. Попытка самостоятельно найти первопричину поломки.
    2. Поход на СТО за помощью.

    Основные причины поломки:

    • Полный износ распределительных валов и появление на них грубых заусенцев.
    • Нарушение целостности шлица на валу масляного насоса с параллельным зашлаковыванием его фильтра стружкой и другим ненужным мусором.

    В чем причина?

    При такой интенсивной работе силового агрегата терялись смазывающие свойства мотора, в результате чего изнашивались трущиеся детали и мотор клинило.

    СТО провел ремонт и вам предстоит заплатить значительную сумму. Что было сделано?

    • подтягивание цепи;
    • замена масляного насоса на новый;
    • Замена моторного масла с предварительной промывкой;
    • замена ГБЦ;
    • замена большинства прокладок и масляного фильтра;
    • установка нового реле генератора и замена свечей зажигания.

    Как называется двигатель на автомобиле ВАЗ-2107, если он ремонтировался на СТО? И что он может делать после капитального ремонта?

    Такой ремонт нельзя назвать капитальным. Раз машину не тянуло в горку, то и не потянет.

    Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление машиной прежних тяговых и агрегатных мощностей.

    Существуют простые способы определить, что пропала мощность двигателя ВАЗ-2107. Они следующие:

    1. Слишком большой расход моторного масла.
    2. Снижение ускорения автомобиля при нормальной работе карбюратора.
    3. Выхлопные газы грязного цвета и копоти.
    4. Большое количество следов копоти.

    Каковы причины снижения мощности силового агрегата?

    • нарушение прилегания поршней к стенкам цилиндра;
    • потеря компрессии.

    Неисправности в виде пониженной компрессии, износа поршневых колец, изменение диаметра рабочих колец цилиндров на максимальный может вызвать

    Для тех, кто решил сэкономить и отремонтировать двигатель на автомобиле ВАЗ-2107 своими силами руки, рекомендации приведены ниже.

    • Необходимо подготовить место для проведения ремонтных работ на двигателе. Для этого вам понадобится яма и кран, так как двигатель нужно будет как-то снять. В противном случае ремонт будет обречен на провал.
    • Для свободного доступа в моторный отсек снимите капот.
    • Отключение массы и снятие аккумулятора.
    • Проведение работ по вскрытию радиатора и расширительного бачка, отвернув все необходимые болты.
    • Слив антифриза.
    • Слив моторного масла из картера двигателя.
    • Снятие воздушного фильтра и карбюратора. Эти детали следует отложить в сторону, так как они еще долго не понадобятся.
    • Отсоединение шланга от топливного насоса. Для минимизации потерь бензина в зазор необходимо вставить болт М8.
    • Снятие силового агрегата.
    • Отсоединение патрубков, ведущих к печке, провода змеевика и свечи.

    Внутренние работы в двигателе

    • Съемка распредвала и звездочки ГРМ.
    • Откручивание, для которого следует запастись динамометрическим ключом.

    Это одна из важных процедур, и начинать ее необходимо при наличии практики в этом деле. При отсутствии опыта ознакомьтесь с подробными инструкциями по работе с этими винтами и ключами.

    • Разъединение и полное снятие
    • Тщательный осмотр поршней и цилиндров на наличие рельефных обозначений.
    • Самое время залезть в смотровую яму, чтобы снять защиту с картера двигателя.
    • Обесточивание генератора и снятие его вместе с ремнем.
    • Полное снятие с автостартера.
    • Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

    Приготовьтесь к тому, что ваш гараж будет выглядеть как блошиный рынок. Далее придется открутить все крепления картера сцепления, гайки от и прибегнуть к помощи напарника, чтобы подвесить снятый двигатель на балку.

    1. Снятие масляного фильтра, сцепления, маховика, цепи ГРМ, звездочки коленчатого вала.
    2. Осмотр коленчатого вала.
    3. Переход для работы с блоком цилиндров.

    Если Вас не пугают указанные работы, Вы можете приступать к капитальному ремонту двигателя автомобиля ВАЗ-2107.

    Двигатель и СТО

    Следует отметить, что без помощи СТО не обойтись, так как за услугами по расточке блока цилиндров и шлифовке коленчатого вала придется обращаться к ним. Вам также может понадобиться выполнить другую работу.

    Для автомобиля ВАЗ-2107 ремонт двигателя производят проверенные автомастерские с определенным оборудованием и квалифицированными специалистами.

    При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

    Двигатель ВАЗ-2107 — неисправности

    1. Проблемы с работой системы питания, вплоть до полного выхода из строя топливного насоса и обоих трубопроводов.

    2. Наличие мусора в топливных и воздушных жиклерах.

    3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

    4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

    5. Отказ помпы, наличие мусора в фильтре.

    6. Максимальный износ цилиндра с поршнем, распредвала, ГРМ.

    Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

    Неисправности двигателя

    Чистый агрегат – это не только показатель любви автолюбителя к своему автомобилю, но и главный фактор повышения его мощности и экономичности.Он способствует лучшей работе автомобиля, экономному расходу топлива. Проблемы двигателя ВАЗ-2107 (инжектор), связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

    Электронные системы могут «лечить» засорение форсунок. Но это лечение не является основным, так как проблема остается с автомобилем ВАЗ-2107. Двигатель (фото ниже) перестает нормально тянуть, увеличивается расход и т.д.

    Основными признаками засорения являются:

    • неравномерная работа двигателя;
    • прерывистое зажигание;
    • потеря мощности;
    • Тройка или заводская неисправность двигателя.

    При подтверждении одного из этих признаков двигатель ВАЗ-2107 подлежит немедленному ремонту.

    Несоблюдение этого требования приведет к непоправимому ущербу.

    Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

    Некоторые специалисты считают, что для исправления ситуации необходимо предпринять следующие действия:

    После полного выкручивания, тщательно прочистить или заменить свечи зажигания.

    Объяснение этому действию достаточно простое: наличие большого количества нагара, который оседает на свечах зажигания и тормозит их работу.

    Также возможна замена масла и фильтров, так как проникновение растворителя в масло приводит к снижению его качества.

    В любом случае, важным моментом остается контроль за техническим состоянием вашего автомобиля и своевременное устранение неисправностей на автомобиле ВАЗ-2107.

    Двигатель, цена которого на сегодняшний день колеблется от 50 до 55 тысяч рублей. приобрести не сложно.

    Указанный силовой агрегат продается практически в каждом автосалоне большого города. Он может быть как обычным карбюраторным, так и инжекторным.

    Карбюраторные встречаются значительно реже, чем инжекторные. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронными системами управления. И многие автолюбители, имея такую ​​возможность, меняли старый мотор на новый.

    Вторичный рынок

    Многие водители предпочитают сэкономить и купить подержанный двигатель, цена которого колеблется от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

    Стоит учесть, что при покупке б/у двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если вы удовлетворены результатами, вы можете смело покупать его.

    Итак, мы выяснили, как ремонтируется силовой агрегат автомобиля ВАЗ-«семерка».

    Один из легендарных силовых агрегатов, выпускавшихся на территории СССР, — карбюраторный двигатель ВАЗ 2107. Этот мотор получил всесоюзную популярность, потому что был прост в ремонте и обслуживании. Итак, в этой статье мы рассмотрим основные технические характеристики двигателя, а также основные неисправности и методы их устранения.

    Технические характеристики

    Прежде чем приступить к описанию неисправностей, стоит рассмотреть варианты моторов, которые устанавливались на ВАЗ 2107 карбюратор.Характеристики и устройство двигателя достаточно просты. Двигатель имеет рядное продольное расположение цилиндров.

    Итак, на ВАЗ 2107 с карбюраторными вариантами силовых агрегатов устанавливались двигатели с маркировкой 2103 и 2106.

    ВАЗ 2103

    ВАЗ 2106

    Двигатели комплектовались коробками передач производства ВАЗ — 4-ступенчатая механическая и 5-ступенчатая механическая. В отличие от новых моделей, все силовые агрегаты имеют цепь ГРМ вместо ремня. В отличие от «пятерок», седьмая модель «Жигулей» имеет более увеличенную мощность и объем двигателя.

    Обслуживание двигателя ВАЗ 2107 достаточно простое. Итак, мотор требует планового обслуживания каждые 10 000 км. Многие автолюбители задаются вопросом – какое масло лить в двигатель? Учитывая конструкцию двигателя, наиболее подходящий вариант – «полусинтетика».

    Многие автолюбители утверждают, что лучше лить «минералку» или вообще «синтетику». Конечно, двигатель на качественном масле будет работать дольше, но в случае с «семеркой» даже производитель рекомендует лить «полусинтетику».А вот для силовых агрегатов, оснащенных инжектором, а не карбюратором, уже рекомендуется использовать моторное масло более высокого критерия – «синтетика».

    Наиболее частые неисправности

    Хоть и установлен в ВАЗ 2107 надежный двигатель, но он не застрахован от поломок. Так, чаще всего проблемы возникают в механизме сгорания топлива. Это связано с такими узлами, как — карбюратор, зажигание и вспомогательные агрегаты. Рассмотрим основные причины неисправностей:

    • Поплавок включается на холодную и горячую.
    • Двигатель троит.
    • Перегрев силового агрегата.

    Решения поломки

    Теперь, когда основные неисправности стали известны, можно перейти непосредственно к методам решения проблемы. Поскольку мотор имеет достаточно простую конструкцию, устранить неисправность сможет даже начинающий автолюбитель. Итак, перейдем непосредственно к рассмотрению ремонтных операций.

    Плавающие обороты

    Почему я плаваю обороты двигателя? Это происходит из-за сгорания топлива в цилиндрах.Если рассматривать этот вопрос на холостых оборотах, то зачастую причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулированная подача топливовоздушной смеси. Часто автолюбители, чтобы устранить эффект, перебирают карбюратор, заменяя при этом винт регулировки холостого хода.

    Если обороты горячие, то, скорее всего, топливо в цилиндрах не полностью сгорает или зажигание сбито. В этом случае необходимо отрегулировать карбюратор и продиагностировать состояние зажигания.Также плавают обороты при прогорании клапанов на двигателях. В этом случае необходимо демонтировать головку блока цилиндров и посмотреть состояние узла. При снятой ГБЦ рекомендуется осмотреть состояние поршневого механизма.

    Двигатель Troit

    Как и в случае с плавающими оборотами, отключение силового агрегата происходит из-за неправильной топливно-воздушной смеси или неисправного зажигания. В этом случае надо искать причину в подаче топлива, воздуха или искры.Чтобы достоверно убедиться в неисправности одной из систем, стоит провести диагностические операции для каждого узла отдельно.

    Итак, как показывает практика, автомобилисты начинают смотреть на систему зажигания, а именно на состояние и работоспособность свечей зажигания и высоковольтных проводов. В случае выявления поломки стоит заменить элемент, а затем провести диагностику, исчезла ли проблема.

    Если зажигание не сработало, то переходят к осмотру подачи воздуха, так как именно через этот узел лежит путь к подаче топлива.Элемент воздушного фильтра осматривают визуально и при сильном загрязнении рекомендуют заменить. Плановое техническое обслуживание узла следует проводить каждые 20 000 км пробега.

    Если проблема не обнаружена, то следует перейти к подаче топлива. Итак, автолюбителю необходимо провести диагностику состояния карбюратора и бензонасоса. Если один из элементов вышел из строя или плохо работает, его необходимо отремонтировать или заменить.

    Перегрев силового агрегата

    Почему греется карбюраторный двигатель ВАЗ 2107? Это связано с тем, что может быть недостаток охлаждающей жидкости в системе.Для проверки индикатора нужно посмотреть уровень охлаждающей жидкости в расширительном бачке.

    Самая частая проблема всех «классиков» — вышедший из строя термостат, который заедает в закрытом состоянии и охлаждающая жидкость циркулирует по малому кругу. Таким образом, охлаждающая жидкость не успевает остыть по кругу. Вышедший из строя термостат можно определить по частому включению электровентилятора и растущей стрелке температуры.

    Для устранения проблемы необходимо заменить термостат. Если этого не сделать вовремя, то частый перегрев силового агрегата может привести к закипанию мотора, что может привести к прогибу головки блока и капитальному ремонту.

    Заключение

    Двигатель ВАЗ 2107 считается одним из самых надежных силовых агрегатов из «классики». Итак, автомобиль комплектовался двумя вариантами моторов с маркировкой — 2103 и 2106. Ремонт двигателя осуществляется достаточно легко и просто, так как мотор имеет простую конструкцию.

    Двигатель автомобиля представляет собой совершенный механизм, в котором продуманы системы смазки и охлаждения, подачи топливовоздушной смеси.

    Характеристики двигателя ВАЗ-2107


    Одной из основных характеристик является мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля.Например, с момента появления на отечественном рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

    • ВАЗ-2107 1,5: объем двигателя 1451 см 3 , мощность 72 киловатта;
    • ВАЗ-21072 1.3: объем 1290 см 3 , мощность 64 киловатта;
    • ВАЗ-21074 1,6 л. c: объем двигателя 1569 см 3 , мощность 74 киловатта.

    Кроме того, производитель выпустил две модификации автомобилей с инжекторным силовым агрегатом – 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6МТ (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливовоздушной смеси. Этот тип «семерки» использует в качестве топлива бензин АИ-95 (другие модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться наибольшей мощностью в 76 лошадиных сил.

    Утерев ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 успешно завершилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас освоено производство Lada Vesta.Модель 7 производится более 30 лет и даже экспортируется в несколько стран мира. но в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводные Жигули надежно прикрывали ее заднюю часть.

    Что дает замена двигателя

    Автомобиль ВАЗ 2107 по сути является люксовой комплектацией 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, которые собирались по лицензии итальянского концерна.Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и прочее. мощный мотор… Разница есть, хоть и незначительная, которая явно не тянет на новую модель в линейке завода.

    Но так как ВАЗ не покупал другие машины, и не мог разработать свою, то семерку можно считать авансом как еще одна модель, пусть по всем канонам автомобильного мира и далекая от нее. Чтобы не создавать иллюзий, достаточно взглянуть на разработку отдельной модели, например, Chevrolet Cheville.Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

    Линейка двигателей ВАЗ 2107

    Семерка также может похвастаться не одним двигателем, и в зависимости от того, какой двигатель можно установить на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно они все одинаковые и повторяют тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование.Попробуем вкратце рассмотреть отличия потенциальных двигателей на ВАЗ 2107. Не обещаем большого разнообразия, что есть, что есть.

    Двигатель родной семерки — это силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке применена ременная, а не цепная передача распределительного вала, что вызвало необходимость внесения некоторых изменений в конструкцию цилиндропоршневой группы и других изменений:


    Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубов мощностью 66 сил.Также в разное время на автомобиль устанавливались моторы от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают трехколесный двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня, самый проверенный двигатель ВАЗ — двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

    Меняем ВАЗ на ВАЗ

    Но время шло, у ВАЗ появились новые двигатели и системы, которые можно было пристроить к старым классическим двигателям.В первую очередь это касается системы впрыска. Серийно устанавливался и инжекторный двигатель, точнее классический карбюраторный двигатель от семерки с инжектором. Помимо самой системы впрыска, система гидрокомпенсаторов, катализатор и гидросистема натяжения цепи, если это был мотор 2103.

    Однако некорректное применение более новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил по катализатору, который уменьшил дорожный просвет на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а вот с инжекторным эти дела уже не получались. Здесь понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

    Основные трудности при выборе мотора

    После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный появилась возможность устанавливать его и на классическую семерку.Это потребовало некоторых переделок как в моторном щите, так и в подушках двигателя. В моторах от переднеприводных автомобилей ВАЗ пришлось переделывать картер, так как штатный картер от мотора Приора не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовали переделки и патрубки системы охлаждения, стартер и частично электрооборудование.

    Многие пошли по легкому пути. Они просто установили 1.7-литровый двигатель Нива 21107, причем на него уже были установлены и система впрыска, и гидрокомпенсаторы. Двигатель стал на несколько лошадей мощнее, выхлоп благодаря впрыску стал чище, а реакция двигателя на подачу топлива ярче. Конечно, Alfa Romeo из ВАЗ 2107 никогда не получится, но в погоне за совершенством некоторые даже устанавливали на семерку двигатели от иномарок. К счастью, этого добра достаточно для разборки, главное подобрать мотор, примерно подходящий по размерам и конфигурации навесного оборудования.Дизель я вообще не брал в расчет, так как могли возникнуть серьезные проблемы с документами.

    Но самой большой проблемой при замене двигателя 2107 на неродной была стыковка трансмиссии с двигателем. Для этого пришлось интегрировать подшипник вала коробки передач в маховик, так как конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на приводной вал коробки передач. Возможно, при установке другого двигателя на ВАЗ 2107 был некоторый выигрыш, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

    Незначительная прибавка мощности в несколько лошадей, экономичность и более высокая динамика не могли перекрыть всех недостатков установки. современных моторов семерка, так что для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране Советов.

    причины и решения проблемы ВАЗ 2107 глохнет на холостых

    Карбюратор, штифт.

    Всем привет.
  • Сначала решите, какая проблема с топливом или с зажиганием.а то ты даже все поменяешь. когда заглох и не заводится, проверьте есть ли искра на всех свечах и есть ли бенз в карбюраторе. тыкать его, слон брызги?
  • Скорее всего в трамблере контактная группа, подшипник, конденсатор…

    http://site/russian/t1152337691.html

  • У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин шел и шел непредсказуемо.Незначительный дефект, но как он мне мозги достал, словами не передать! Сколько раз я перебирал зажигание и карбюратор и где только не останавливался внезапно! О, как я это помню!
  • Всем привет.

    Автомобиль стал глохнуть на ходу (при застрявшей передаче, обычно 3-4 / при выжиме сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохла прямо при выходе с работы. Повернул ключ — завел — поехал.Не придал значения.
    Через день-два «посильнее» заглох (там же). Не заводился ни минуты. Завел — поехал. Через некоторое время стал глохнуть на ходу. Езжу 20-50, на 2-4 передаче может заглохнуть на секунду, машина сразу хочет остановиться, это нельзя не заметить, конечно). Через секунду-две с толкача заводится, идет дальше. На следующее утро я встал прямо в ручей. Заводить не хотелось вообще. Притащили домой, поменяли бегунок, завелась и ездила без проблем, 10 дней.Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог катиться на нейтралке (осталось 50 метров). Особенно понравилось, когда в этот же день пытался умереть на повороте. Дергалась как в конвульсиях, как будто ехала на лошади, как в кино тормоз-газ, ощущения неописуемые. Со стороны это выглядело ужасно, я думаю).Поменял ползунок (опять же да). Завелась с пол оборота. Через минуту заглох и все. Посмотрел — топливный фильтр пустой, немного покрутил стартером — фильтр не наполнился. Пробовал подкачивать топливо вручную — безрезультатно. Поменял помпу, свечи (было уже пора), ВВ провода, машина поехала как новая. Через пару дней опять началось. Сегодня заглохла на работе и пару раз в городе. Завтра заглохну в потоке…) Стабильность — признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).

    Куда копать? Не представляю (не специалист по ремонту).
    Сохраняйте, а то из-за меня город встанет)

    На карбюраторные две основные причины: 1.Джетс. 2. Вакуум. Есть еще 3 причины, но не основная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км/ч. Дергается, глохнет на холостых, тупой разгон с подергиваниями.

    Последний раз редактировалось Michael just Michael; 29.01.2017 в 17:13.
  • Всем привет.

    Автомобиль стал глохнуть на ходу (при застрявшей передаче, обычно 3-4 / при выжиме сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохла прямо при выходе с работы. Повернул ключ — завел — поехал. Не придал значения.
    Через день-два «посильнее» заглох (там же). Не заводился ни минуты.Завел — поехал. Через некоторое время стал глохнуть на ходу. Езжу 20-50, на 2-4 передаче может заглохнуть на секунду, машина сразу хочет остановиться, это нельзя не заметить, конечно). Через секунду-две с толкача заводится, идет дальше. На следующее утро я встал прямо в ручей. Заводить не хотелось вообще. Притащили домой, поменяли бегунок, завелась и ездила без проблем, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог катиться на нейтралке (осталось 50 метров).Особенно понравилось, когда в этот же день пытался умереть на повороте. Дергалась как в конвульсиях, как будто ехала на лошади, как в кино тормоз-газ, ощущения неописуемые. Со стороны это выглядело ужасно, я думаю). Поменял ползунок (опять же да). Завелась с пол оборота. Через минуту заглох и все. Смотрел — топливный фильтр пустой, немного покрутил стартером — фильтр не наполнился. Пробовал подкачивать топливо вручную — безрезультатно. Поменял помпу, свечи (было уже пора), ВВ провода, машина поехала как новая.Через пару дней опять началось. Сегодня заглохла на работе и пару раз в городе. Завтра заглохну в потоке…) Стабильность — признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).

    Куда копать? Не представляю (не специалист по ремонту).
    Сохраняйте, а то из-за меня город поднимется)

    Не дочитал до конца про фильтр и бензонасос.Уважаемые, вы давно меняли сеточку в баке и проверяли бензонасос сами? Мембрана например? Ладно, качает не вручную (распредвал уперся в шток) А от стартера за 3-5 сек. фильтр должен быть заполнен!!!

  • Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались системой впрыска впуска. Он более надежен, чем карбюраторный.Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор представляет собой более сложную систему. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

    Стартер крутит?

    Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормально запускаемой машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

    Стартер — это механизм, требующий большого пускового тока.Именно этот узел поворачивает коленчатый вал для запуска. Поэтому, если не заводится ВАЗ-2107 (инжектор), причины могут быть банальными – низкое напряжение аккумулятора. Метод устранения заключается в зарядке аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

    Поломка стартера

    При коротком замыкании в проводке корпуса или якоря заменить поврежденную деталь. Как проверить товар? Для этого нужно использовать мультиметр. Один провод соединяется с местом трения щеток, а второй соединяется с осью якоря.Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте щетки. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

    Система зажигания

    Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженном аккумуляторе и исправном стартере? Причины могут крыться в системе зажигания. Здесь он бесконтактного типа.Первое, что нужно проверить, это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и осмотрите состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и закрутить обратно. Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное показание должно быть между 0,7 и 1 миллиметром.

    Что делать, если показатель не соответствует норме? Электрод можно погнуть. Но делайте это осторожно.Если показатель меньше нормы, воспользуйтесь минусовой отверткой. Если больше, постучите электродом по металлической детали (например, по клапанной крышке двигателя). Нелишним будет проверить свечи на генерацию искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого срока меняются поступающие к ним от распределителя зажигания.

    При заправке свечей

    Если плохо заводится инжектор ВАЗ-2107 (схватывает, но не заводится), значит камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос качает много бензина при запуске. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается непосредственно в бак.

    Как высушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Он здесь механический и активируется нажатием на курок газа через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель немедленно запустится.

    Трамблер

    На ВАЗ-2107 используется трамблерное зажигание. При необходимости проверить состояние контактов на высоковольтных проводах. На них образуется конденсат при смене сезона. Трамблер имеет пять выходов.

    Четыре из них идут на свечи цилиндров, а один (центральный) идет на катушку зажигания. Металлические торцы часто образуют белый налет. Из-за него бегунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить и сам распределитель зажигания.Деталь выглядит так.

    Если он сгорел, деталь следует заменить. Цена новинки 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Он же «пробит» и свечи. Вы можете увидеть это в темноте. Рядом с ними видны мелкие искорки синего цвета. В этом случае провода меняются комплектом. Они недорогие. Новые элементы стоят около 700 рублей.

    Проблема с электронасосом

    Раньше одна из основных проблем на отечественной «Классике» касалась бензонасоса, который постоянно перегревался.А вот у инжекторной «семерки» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не подается электричество, автомобиль просто не заведется. Первое, на что следует обратить внимание, это блок предохранителей.

    На крышке написано какой отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

    Исправность определить визуально

    Можно ли без мультиметра проверить наличие напряжения на топливном насосе? Для этого при включении зажигания следует внимательно прислушаться к его работе.При повороте ключа в третье положение он должен издавать характерный гул. Его слышно в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не заводится, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапных поломок. Это реле находится на полке под бардачком.

    Низкое давление

    Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив питающую трубку от рампы. Используйте для этого манометр. Неполадки с помпой могут возникать из-за частых перегревов. Но как это происходит, если он погружного типа? Топливный насос убивает езда на пустом баке. Если лампочка загорается, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

    Состояние фильтра

    Также бывает следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли ее снова завести. Что делать если ВАЗ-2107 (инжектор) Это может быть из-за забитого топливного фильтра. Срок его замены около 50 тысяч километров. В затрудненном пуске виноват и грязный воздушный фильтр.

    Если он прошел более десяти тысяч километров, то подлежит замене. В противном случае вы столкнетесь с проблемами запуска.

    ВАЗ-2107: форсунка заводится и сразу глохнет

    В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

    Этот элемент воспринимает информацию о расходе воздуха и передает ее на блок управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ составляет 150 тысяч километров.Элемент может давать ложные показания, если он загрязнен. Из-за ВАЗ-2107 не заводится инжектор, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на наличие утечек. При необходимости замените.

    ДПКВ

    Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при ее неисправности блок управления прекратит подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

    Заключение

    Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую цену.

    В этой статье мы подробно рассмотрим ситуацию, когда легковой автомобиль с карбюраторным двигателем (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) заводится и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Солекси их модификаций.


    Симптомы неисправности

    Двигатель запускается, работает несколько секунд и глохнет, повторные пуски неэффективны.

    — Двигатель заводится с трудом, после кратковременной работы глохнет, после перезапуска заводится и работает.

    — Двигатель заводится и сразу глохнет, снова заводится и опять глохнет, и так несколько раз, но потом все равно начинает работать.

    Причины неисправности

    Нет топлива в поплавковой камере

    Накачайте его с помощью рычага ручной заливки на топливном насосе.

    Мембрана спускового крючка повреждена или не отрегулирована

    Разобрать корпус пускового устройства, заменить диафрагму на новую. Отрегулируйте пусковое устройство.


    Пусковые устройства карбюраторы 2108, 21081.21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров, эмульсионных колодцев и главных трубок дозирующей системы

    Необходимо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и прочистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На изображении видно, что стоит почистить карбюратор 2105, 2107 Озон.

    Открутить воздушные жиклеры на карбюраторе Солекс, вынуть их вместе с эмульсионными трубками. На дне открытых колодцев есть топливные струи. Выворачиваем их тонкой длинной шлицевой отверткой. Чистим, промываем ацетоном и продуваем сжатым воздухом.


    Топливные и воздушные форсунки, эмульсионные трубки и эмульсионные колодцы карбюраторов ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров и каналов системы холостого хода

    Форсунки открутить, промыть и прочистить, продуть сжатым воздухом.


    Воздушные и топливные жиклеры карбюраторов СХХ 2108 Солекс и 2105, 2107 Озон

    Нарушен уровень топлива в поплавковой камере карбюратора

    Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


    примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Статьи на сайте про регулировку уровня топлива:

    Привод неотрегулированной воздушной заслонки карбюратора («подсос»)

    Ситуации, когда форсунка ВАЗ заводится сразу, после чего тут же глохнет, возникают достаточно часто.А все из-за системы впрыска топлива (форсированного типа). Чтобы исправить эту ситуацию, автовладельцы часто используют греющую свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме в подаче топлива (забит или работает некорректно бензонасос), либо о качестве используемого топлива оставляет желать лучшего, а форсунки просто забиты.И машина заводится только на остатках топлива в цилиндрах.

    Поиск неисправного компонента

    Итак, что делать, если двигатель заводится легко, но после этого сразу же начинает тормозить и глохнет? Первым делом нужно проверить наличие нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Он сначала запускается за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не в состоянии выдержать всю нагрузку от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

    Так в чем причина неисправности двигателя? Если машина заводится, то по крайней мере с искрой все в порядке. То есть электрика работает как положено. Не лишним будет раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно, обжигая над газовой горелкой и очищая спиртом (это можно делать только тогда, когда контакты холодные).

    Также может засориться сам инжектор.В этом случае подача топлива в камеру сгорания просто не работает. Необходимо выполнить следующие действия:

    • снять блоки и проверить демпферы;
    • проверить работу датчиков;
    • проверить, нормально ли работает двигатель при температуре выше 80°С.

    Естественно, сам топливный насос может выйти из строя. В момент пуска двигателя он автоматически за счет стартера превращается в инжекторный, а дальше идет тяга от генератора.Если один из этих компонентов не будет работать должным образом, автомобиль просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а при этом еще и стартер работает неровно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

    Попробовать заменить на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

    Что делать, если проблема в ЭБУ?

    Двигатель может работать со сбоями при неисправности бортового компьютера.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии моментов подачи топлива и воспламенения топливной смеси.

    Как правило помогает смена прошивки или восстановление до заводского состояния. Хотя иногда может просто потребоваться корректировка цикла подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, пуская двигатель в работу только от механики.

    Надо отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

    То есть нужно проверить их работу. Хотя при обнаружении неисправности одного из них следует подать сигнал Check Engine на приборной панели. Так, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 ЭБУ по умолчанию не установлен, но без него инжектор не работает.

    Аналогичные проблемы возникают при перешивке карбюратора синтетически под инжектор, но остается тот же бортовой компьютер. Просто меняют прошивку, подключают новые модули, но нужно понимать, что он изначально не рассчитан на такую ​​работу. Таким образом, если перешивается карбюратор, то вместе с ним и ЭБУ нужно менять на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

    Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются сбои в работе электроники (в том числе ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Выявить первопричину не проблема. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно вносить только при полностью исправном двигателе.

    Всем привет сегодня хочу рассказать о причинах почему ваш автомобиль ВАЗ 2107 глохнет, и из-за этой неприятной неприятности вы уже не можете продолжать движение на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин очень много.
    Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостых оборотах. Пхх может выйти из строя из-за загрязнения, а это приводит к тому, что шток подклинивает.Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, которая хорошо смывает масло.

    Вторая причина, из-за которой глохнет ВАЗ 2107, это сигнализация (если конечно она установлена), в большинстве случаев сигнализация срабатывает с электроцепью бензонасоса, но откуда это у вас спрашивается? Да и к тому же недобросовестный механик, подключивший к вам сигнализацию, может отсюда некачественно выполнять свою работу и могут последовать проблемы.Тем более, если делали все на скрутках, то со временем он ослабевает, и все пишут письма, как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.


    Третья причина — слишком богатая топливная смесь. Проверить эту версию можно выкрутив свечи, если контакты свечей покрыты сажей, это значит что смесь слишком богатая. За сколько бензина подается в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры, на автомобиле ВАЗ 2107 этот датчик находится слева в задней части головки блока.Если возникнет необходимость заменить датчик температуры, то придется сливать то часть, то часть антифриза.
    Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольта, то его придется заменить.


    Четвертая причина – сильное обеднение горючей смеси. В результате заглохнет и ваша «Семерка».В основном это происходит из-за подсоса воздуха. Основными местами подсоса являются прокладки впускной системы, либо ослабление крепления в местах, где они стоят. Для обнаружения утечек воздуха обычно используют генератор дыма, чтобы увидеть, куда втягивается дым.

    И пятая причина — вакуумный усилитель тормозов. Так как через него также могут проходить утечки воздуха. Происходит это из-за негерметичной диафрагмы. Определить неисправный вакуумный бачок на ВАЗ 2107 можно по пережатию шланга, соединяющего вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то скорее всего придется менять вакуумный бачок.

    Ну вот и все мы рассмотрели основные причины почему глохнет автомобиль ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. До свидания со всеми.

    Как отрегулировать карбюратор всех моделей ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

    Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, является одной из актуальных тем не только в сети Интернет, но и в повседневной жизни.

    Машин этой марки выпускалось в свое время очень много, и не зря в народе за их надежность и дизайн прозвали «советским мерседесом». Из-за их столь внушительного количества автомобилей с инжекторной системой впрыска топлива их пока не могут вытеснить с наших дорог. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долгое время будет для некоторых водителей насущной проблемой.

    Общие правила

    Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон.Это напрямую влияет на преждевременный износ некоторых деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в некоторых случаях в карбюраторах устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эта работа производилась специалистом в мастерской.Это потому, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке пианино для хорошего звучания. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

    Но если карбюратор автомобиля будет плохо работать, то это приведет к большому расходу топлива, а значит, к лишним затратам. Этот элемент в системе питания автомобильного двигателя, внутри которого за счет смешения топлива и воздуха образуется смесь, начинает плохо функционировать в результате засорения его калиброванных отверстий и других компонентов.Именно поэтому необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выхода с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым Димитровградским автоагрегатным заводом.

    Что такое карбюратор и для чего он нужен?

    Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате образуется топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и др.осуществляется правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране наиболее популярны карбюраторы серии «Озон», «Солекс» или «ДААЗ». Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители осуществляют не только регулировку карбюратора ВАЗ 21083, но и его ремонт.Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также благодаря достаточно простой конструкции устройства.

    Работа карбюратора

    Предполагает точную дозировку топлива и воздуха. А это значит, что нужна регулировка карбюратора. ВАЗ 2105 и более поздние модели контролируют этот процесс с помощью специальных заглушек – «жиклеров». Их «производительность», как известно, определяется как длиной, так и величиной диаметра у отверстия, а также разницей входного и выходного давления.Между площадью поперечного сечения и мощностью струй существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что увеличив сечение, скажем, на десять процентов, можно получить увеличение пропускной способности на двадцать пять процентов. Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, но при этом снизить расход топлива автомобиля.

    С чего начать

    Регулировка карбюратора ВАЗ 2103 и новее начинается с процедур, включенных в перечень его обслуживания.Во-первых, это мытье или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, очистка элементов карбюратора очень положительно сказывается на его работоспособности. При этом сетчатый фильтр с поплавковой камерой и форсунками омывается как воздухом, так и топливом.

    Поплавковая камера и уровень топлива в ней

    Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей – это регулировка количества топлива в его поплавковой камере.Для этого готовится специальная картонная выкройка размером шесть с половиной на четырнадцать миллиметров.

    Затем, открутив крышку карбюратора, медленно закрывая отверстие игольчатого клапана подачи топлива, определяется высший уровень. Затем снятый колпак ставится вертикально, так, чтобы держатель поплавка имел возможность касаться шарика от подпружиненного клапана, а только приближался и ни в коем случае не нажимался. Затем его снимают в обратном направлении и подставляют шаблон. При этом расстояние, соответствующее нормативному, должно точно равняться четырнадцати миллиметрам с очень небольшой погрешностью.В противном случае подгибанием специального упора, расположенного на рычаге поплавка, выставляется необходимое расстояние.

    Проверка работы стартера

    Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной корректировке работы механизма пускового агрегата. Для начала опытные автолюбители подготавливают короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров.Затем снимается воздушный фильтр этого автомобиля, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовая часть тяги, соединяющая шток на пусковой установке с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не сдвигая, можно было занять положение в самом конце паза. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого устройство снимается с машины.Затем на карбюраторе, расположенном снаружи автомобиля, против часовой стрелки до упора поворачивается трехрычажный рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или провернуть его кончик в другое отверстие.

    Регулировка без нагрузки

    Эту процедуру целесообразнее доверить специалисту. Но если автовладелец уверен в своих возможностях и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром.Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. При таком режиме мотор должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала нужно отрегулировать угол опережения зажигания. Во-первых, устройства подключены. При этом мультиметр подключается к режиму демонстрации частоты при работающем двигателе. Один щуп подключается к массе, а другой к первичной обмотке на катушке зажигания.Затем включается газоанализатор, его датчик предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количества смеси достигается нужная скорость: установленные пределы от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта регулируется качество смеси карбюратора ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, в процессе чего будут изменяться обороты двигателя.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например, ВАЗ 2107, создается ситуация, когда даже после нескольких заходов результат все равно не соответствует требуемому. При этом необходимо обратить внимание на пластиковые специальные втулки, напрессованные на регулировочные винты. Это относится только к новым карбюраторам. Например, винт регулировки качества топливной смеси производителем ограничен в повороте максимум до пятидесяти градусов, а количество – до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока автомобиля заводские регулировки случайно не сбились. Необходимо снять эти две втулки и начать регулировку заново. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем резкого ее отпускания двигатель начинает очень четко подхватывать. И после их сокращения не глохнет.

    Калибровка форсунок

    Грузоподъемность этих частей шасси напрямую влияет на состав горючей смеси.При этом отклонение от заданного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади поперечного сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них за одну минуту при двадцатиградусной температуре и под метровым напором водяного столба.Он меняется со временем. Немного увеличивает площадь поперечного сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим расходом газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

    Привод воздушной заслонки

    Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушную заслонку.Порядок работ следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку того же щитка, начните плавно двигать его в направлении, противоположном себе. Делайте это до тех пор, пока не будет достигнуто вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если этого не добиться, то нужно корректировать.
    При удерживании втулки от проворачивания, а для этого в руке должен быть семимиллиметровый ключ, ослабляется винт, посредством которого фиксировалась тяга на воздушной заслонке.После открученную часть необходимо затянуть в обратном направлении. При полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А затем в обратном порядке устанавливается на место и снимается воздушный фильтр.

    Типы карбюраторов

    Опытные автомобилисты, которые не первый год за рулем «Жигуля», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ.Лучше всего для ВАЗ этой модели подходят устройства из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, необходимые их параметры при приготовлении топливно-воздушной смеси достигаются применением специальных комплектов жиклеров и диффузоров определенных размеров, выбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozon в Solexa связь между дроссельными заслонками в первых двух камерах механическая, а не газодинамическая.Еще одной особенностью последних является то, что они имеют обычную систему при работе на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

    В заключение

    В процессе эксплуатации карбюратора не требуется регулярная наружная промывка. Такая необходимость возникает только при сильном загрязнении подвижных механизмов, вследствие чего нарушается подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Разумеется, есть периодичность выполнения профилактических автомероприятий. И если, например, на «Жигулях» седьмой модели ремонт карбюратора можно произвести только при выходе из строя старого узла, то, не дожидаясь серьезной поломки, необходимо отрегулировать клапана. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не доедешь.Поэтому гораздо проще будет потратить несколько часов на то, чтобы самостоятельно проверить его или отвезти машину в сервисный пункт.

    Нюансы

    Для внутренней чистки карбюратора с его регулировкой использовать щетки и ветошь не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этим компонентом ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этой цели бензин или керосин, а также растворитель, иногда сжатый воздух.

    alexxlab

    E-mail : alexxlab@gmail.com

    Submit A Comment

    Must be fill required * marked fields.

    :*
    :*
