Предотвращению повышенных выбросов углеводородов способствует увеличение энергии электрической искры при применении транзисторной бесконтактной системы зажигания. Повышенный зазор свечей зажигания позволяет обеднять смесь до больших пределов, уменьшает неидентичность последовательных циклов. Центробежно-вакуумный регулятор должен обеспечить резкое снижение угла опережения зажигания на режимах, близких к холостым при малой частоте вращения (например, путем отключения вакуумного регулятора).  [c.44]
Дальнейшим этапом развития электронных систем является создание бесконтактной системы зажигания. Вместо контактов в ней применен бесконтактный датчик, вырабатывающий импульсы в строго заданные моменты времени, которые через формирующий и выходной каскады управляют током в первичной обмотке катушки зажигания. Бесконтактная система обладает более высокой надежностью.  [c.23] При применении бесконтактной системы зажигания.
Для двигателей модели ЗМЗ-4021.  [c.100]

Указанных недостатков не имеют широко внедряемые бесконтактные электронные системы зажигания. Принципиальная новизна бесконтактной системы зажигания заключается в отсутствии контактов прерывателя. Их заменяет бесконтактный датчик, который не подвержен механическим износам и не требует периодической регулировки системы. Отличительной особенностью бесконтактной системы зажигания является тип и конструкция этого датчика.  [c.93]

Рис. 5.2. Бесконтактная система зажигания с магнитоэлектрическим датчиком а—принципиальная схема б—характеристики

В качестве датчика в бесконтактной системе зажигания могут применяться датчики других типов параметрические фотодатчики, пьезодатчики, полупроводниковые датчики и др.  [c.95]

БЕСКОНТАКТНАЯ СИСТЕМА ЗАЖИГАНИЯ  [c.102]

Проверку параметров бесконтактной системы зажигания с магнитоэлектрическим датчиком осуществляют на стенде СПЗ-12, который позволяет проверять контактную и контактно-транзисторную системы зажигания.[c.124]Электронные системы зажигания отличаются от обычных систем наличием в первичной цепи транзистора, на базу которого подается управляющий импульс либо от прерывателя (электронная контактная система зажигания), либо от датчика (электронная бесконтактная система зажигания).  
[c.165]

Бесконтактная система зажигания с магнитоэлектрическим датчиком показана на рис. 112, а. При вращении магнита (число полюсов магнита равно числу цилиндров) в обмотке датчика возникает переменный ток. В течение положительного полупериода напряжения по первичной обмотке протекает медленно изменяющийся ток. На рис. 112, б показан график изменения напряжения U по времени т. Искрообразование на свече зажигания соответствует моменту отсечки (точки А н Б). Напряжение магнитоэлектрического датчика.зависит от частоты вращения магнита с увеличением ее напряжение возрастает. Поэтому при повышении частоты вращения происходит запаздывание зажигания (точка Б соответствует моменту искрообразования при большой частоте вращения).

При малых частотах вращения вырабатываемого датчиком напряжения недостаточно для переключения  [c.165]

Известны два вида полупроводниковой системы зажигания бесконтактная и контактно-полупроводниковая (транзисторная). В бесконтактной системе зажигания прерыватель и распределитель заменены электронными схемами. Эта система распространения не получила из-за своей сложности.  

[c.240]

Магнитный поток (рис. 7.13, б) концентрируется при относительно малом угле поворота, ЭДС датчика имеет крутой фронт, что уменьшает погрешности момента искрообразования при работе бесконтактной системы зажигания (БСЗ). Конструкция датчика проста и технологична. К недостаткам магнитоэлектрических датчиков относятся зависимость ЭДС датчика от частоты вращения вала наличие относительно большой внутренней индуктивности, приводящей к фазовым погрешностям момента искрообразования ттри работе БСЗ.  [c.223]

Сигнал СЗ аналогичен сигналу датчика Холла, используемому в бесконтактных системах зажигания.

Поэтому к контроллеру к выходу СЗ может быть подсоединен коммутатор 36.3734 БСЗ, выполняющий функцию регулирования силы тока в катушке зажигания. На базе коммутатора 36.3737 разработан также коммутатор 42.3734, по принципу управления периодом накопления энергии полностью аналогичный коммутатору 36.3737, однако имеющий дополнительный управляющий вход и двухканальный выход.  [c.242]


Одним из важных эксплуатационных требований к системе зажигания является сохранение ее исходных характеристик в течение срока службы двигателя при минимальном уходе. Указанным выше требованиям контактная система зажигания не вполне отвечает, поэтому стали применяться контактно-транзисторные и бесконтактные системы зажигания.  
[c.109]

Вместе с тем контактно-транзисторная система зажигания не устраняет некоторых недостатков контактных систем вибраций контактов при большой частоте вращения валика прерывателя, износа подушечки рычажка и граней кулачка прерывателя, что требует систематической проверки и регулировки зазора и угла замкнутого состояния контактов. Последнее особенно неудобно при экранировании распределителя. Поэтому разработаны бесконтактные системы зажигания, где прерывание тока в первичной цепи осуществляется электронным устройством.  

[c.134]

Рис. 69. Магнитоэлектрический датчик бесконтактной системы зажигания Искра
Бесконтактная система зажигания автомобиля ВАЗ-2108 состоит из датчика-распределителя 40.3706, коммутатора 36.3734 и катушки зажигания 27.3705. Особенностями конструкции и схемных решений данной системы зажигания являются  [c.140]

Бесконтактная система зажигания  [c.129]

Отечественная промышленность выпускает бесконтактные системы зажигания с магнитоэлектрическим бесконтактным датчиком для автомобилей ЗИЛ и ГАЗ.  

[c.129]

Рис. 11.18. Датчик-распределитель бесконтактной системы зажигания а — общий вид, б — статор датчика, в — ротор и центробежный регулятор датчика / — крышка распределителя, 2 — бегунок, 3 — полюсные наконечники статора, 4 — обмотки статора, 5 — ротор датчика, 6 — центробежный регулятор, 7—магнит, 8 — бронзовая втулка, 9 — шпонка, 10—грузики регулятора, 11 — установочные метки, 12—контактная пластина, 13—концы обмотки статора
При работе вибратора момент подачи высокого напряжения к свечам определяется ротором распределителя и к каждой свече подается серия искр.
На базе описанной выше бесконтактной системы зажигания Искра созданы унифицированные системы зажигания Искра ГАЗ (экранированная) и Искра ГАЗ-Н (неэкранированная), а также бесконтактная система зажигания для автомобилей с 4-цилиндровыми двигателями ГАЗ-24 и ГАЗ-2410. В ближайшее время бесконтактные системы зажигания с магнитоэлектрическим датчиком будут устанавливаться на автомобилях ЗИЛ-431410, ГАЗ-5312, УАЗ-3151 и др. На легковые автомобили (ВАЗ-2108) устанавливают бесконтактную систему зажигания с датчиком, работающим на эффекте Холла.  [c.132]

Как работает бесконтактная система зажигания  [c.132]

В настоящее время применяются батарейные контактные, контактно-транзисторные, контактно-тиристорные и бесконтактные системы зажигания. Кроме того, на пусковых двигателях тракторов и сельхозмашин используется система зажигания от магнето.  

[c.115]

В экранированном и герметичном исполнении. Датчик-распределитель для бесконтактной системы зажигания.[c.388]

НЕИСПРАВНОСТИ БЕСКОНТАКТНОЙ СИСТЕМЫ ЗАЖИГАНИЯ в 38  [c.304]

В отечественном автомобилестроении получили наибольшее распространение бесконтактные системы зажигания с магнитоэлектрическим датчиком и ненормируемым временем накопления. энергии (системы семейства Искра ) и системы с датчиком Холла и нормируемым временем накопления энергии.  

[c.65]

На рис. 4.4 представлена принципиальная схема бесконтактной системы зажигания с магнитоэлектрическим датчиком представляющим собой однофазный генератор переменного тока с возбуждением от постоянных магнитов, число пар полюсов магнитопровода которого равно числу цилиндров. Система включа ет в себя также высоковольтный распределитель (датчик и распределитель конструктивно объединены в единый узел датчик—распределитель), катушку зажигания 7, коммутатор 19 и другие элементы.  [c.65]

Рис.2.5. Схема элекфическая принципиальная бесконтактной системы зажигания с неэкранированным коммутатором 130.
3734-01
В первой отечественной бесконтактной системе зажигания использовался магнитоэлектрический датчик электромашинного типа с когтеобразным статором и ротором и вращающимся кольцевым магнитом. Кольцевая обмотка размещена в обойме статора датчика. Этот тип датчика используется в настоящее время в системах зажигания с коммутатором ТК200.  [c.222]
Бесконтактные системы зажигания с регулируемым периодом накопления энергии. Создание БСЗ с регулируемым периодом накопле  [c.230]

Катушка зажигания Б118 экранированная, маслонаполненная, герметизированная. Коэффициент трансформации катушки /Ст=Пб. Катушка предназначена для работы в бесконтактной системе зажигания, рассчитанной на напряжение 12 и 24 В, в комплекте с добавочным резистором СЭ326 или СЭ325.  [c.135]

Аварийный вибратор II (РС331) предназначен для кратковременной (до 30 ч) работы бесконтактной системы зажигания в случае отказа транзисторного коммутатора ТК200 или магнитоэлектрического датчика. Вибратор представляет собой электромеханическое реле (см. рис. 68) с размыкающими контактами S5 и искрогасительными конденсаторами С7 и С8. В случае отказа коммутатора следует присоединить провод от его разъема КЗ к разъему аварийного вибратора, а заглушку с разъема вибратора поставить на разъем КЗ коммутатора. Сила тока, потребляемого вибратором, не превышает 2 А.  [c.137]

Аварийный вибратор РС331 предназначен для кратковременной (до 30 ч) работы бесконтактной системы зажигания в случае отказа транзисторного коммутатора ТК200 или импульсного датчика.  [c.132]

Как устроен магнитоэлектриь ский датчик-распределитель бесконтактной системы зажигания  [c.132]

В отечественной бесконтактной системе зажигания для 8-цилиндровых двигателей (рис. 63) применяется катушка зажигания (КЗ) типа Б114. Один звжим первичной обмотки катушки необходимо соединять с массой. Добавочные резисторы Я6 = 0,7 ом и / 7=0,3 ом выполнены из константана и установлены на керамических изоляторах вместе с резистором Я5 в металлической коробке. На корпусе коробки имеются изолированные от нее зажимы I, //, ВК и ВКБ.  [c.137]

Рис. 4.4. Принципиальная схема бесконтактной системы зажигания с магнитоэлектрическим датчиком и коммутатором ТК200

Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания. Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач Бесконтактное зажигание на уаз 3151

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.


После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Из строя вышли свечи системы зажигания.
  • Греется катушка, из-за чего система перегружается.


Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.


Еще один способ проверки соединения катушки зажигания:

  1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
  2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.


Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.


Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

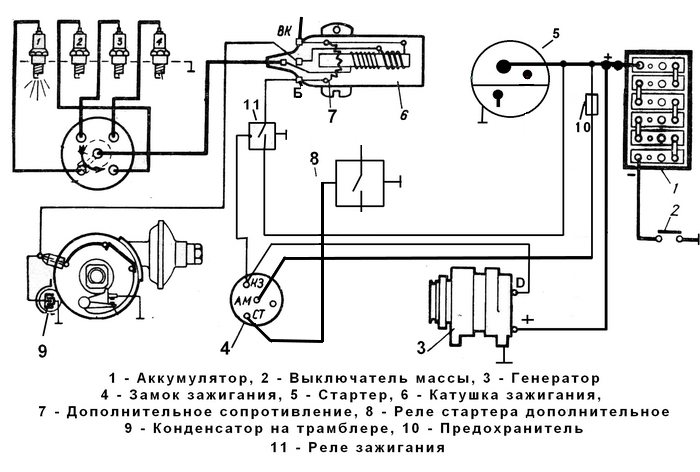

Схема подключения контактной системы включает в себя такие элементы, как:

  • Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
  • Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
  • Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
  • Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

  • комплект гаечных ключей;
  • крестовая отвертка;
  • стробоскоп;
  • защитная одежда в виде очков и маски;
  • стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.


Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.


Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.


Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

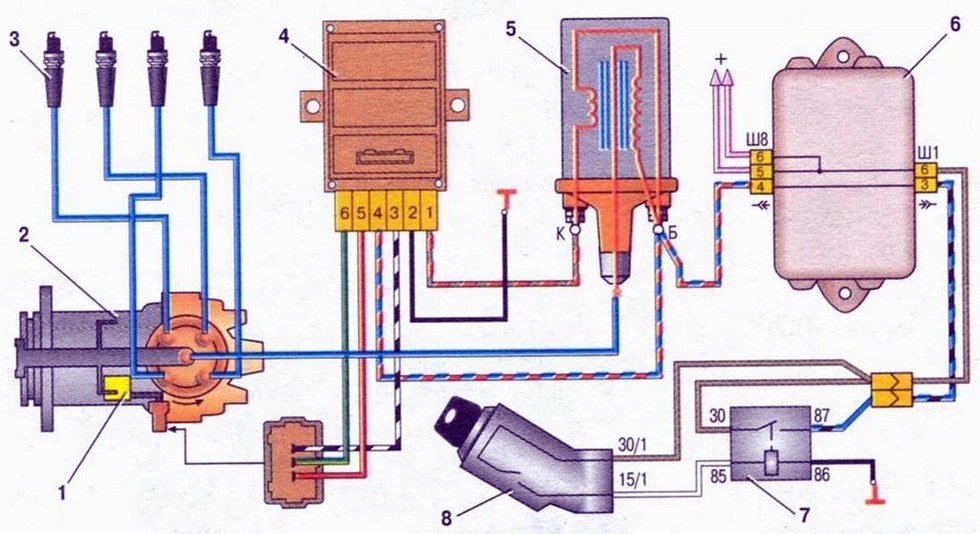

Бесконтактная система зажигания Уаз-31519 с двигателем УМЗ-4218 включает в себя: датчик-распределитель, транзисторный коммутатор, катушку зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Состоит из корпуса, крышки, валика, датчика синусоидального напряжения, центробежного и вакуумного регулятора, октан-корректора. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения вала.

Датчик напряжения состоит из ротора и статора, ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе. На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Катушка зажигания Б116.

Сопротивление обмоток при температуре 25 градусов +-10: первичной — 0,43 Ом, вторичной — 13 000-13 400 Ом. Максимально развиваемое вторичное напряжение — 30 000 Вольт. Катушка имеет вывод высокого напряжения и два вывода низкого напряжения: вывод К — для соединения с выводом выводом «+» коммутатора, немаркированный вывод — с выводом КЗ коммутатора.

Свечи зажигания.
Выключатель зажигания 2108-3704005-40.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Такой поворот должен быть возможен только после возврата ключа в положение 0 (выключено). Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 и вынуть из замка. Ключ должен выниматься из замка только в положении 0.

Включаемые цепи при различных положениях ключа зажигания:

0 — все выключено, под напряжением контакт «30».

I — зажигание, под напряжением контакты «30»-«15», включены цепи обмотки разгрузочного реле, обмотки возбуждения генератора, системы зажигания, системы управления электромагнитным клапаном карбюратора, указателей поворота, света заднего хода, контрольных приборов.

II — зажигание и стартер, под напряжением контакты «30»-«15» и «30»-«50», включены те же цепи, что и в положении I ключа зажигания, и плюс обмотка дополнительного реле стартера.

Бесконтактная система зажигания Уаз-31601 с двигателем УМЗ-421-30.

Бесконтактная система зажигания двигателя Уаз-31601 с двигателем УМЗ-421-30 включает в себя: датчик-распределитель, транзисторный коммутатор, катушку зажигания, добавочное сопротивление, свечи зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Карбюраторный двигатель УМЗ-4218 на Уаз-31519 прежде всего отличается от карбюраторного двигателя УМЗ-421-30 на Уаз-31601 степенью сжатия в цилиндрах. У первого эта величина — 7.0, а у второго — 8.2.

Датчик-распределитель 3312.3706-01.

Устройство и характеристики такие же, как и в системе зажигания Уаз-31519.

Транзисторный коммутатор 1302.3734-01 или 468.332.007, или 3.629.000.

Состоит из корпуса и платы с радиоэлементами. Выводы транзисторного коммутатора предназначены: вывод Д — для соединения с низковольтным выводом датчика-распределителя, вывод КЗ — для соединения с выводом катушки зажигания, вывод «+» — для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Катушка зажигания Б116.

Полностью соответствует одноименной катушке зажигания в бесконтактной системе зажигания Уаз-31519.

Добавочное сопротивление 1402.3729.

Величина активного сопротивления между выводами «+» и «С» — 0.71+-0.05 Ом, между выводами «С» и «К» — 0.52+-0.05 Ом.

Свечи зажигания.

А11Р, А14ВР или Brisk NR17YC.

Выключатель зажигания.

На автомобиле Уаз-31601 применяется выключатель зажигания 2110-3704005 с противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда.

Техническое обслуживание бесконтактной системы зажигания Уаз-31519 и Уаз-31601.

Регулярно проверяйте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов, бегунок, крышку распределителя и в случае их загрязнения протирайте тканью, смоченной в чистом бензине. Периодически проверяйте выключатель зажигания на правильность замыкания контактов при различных положениях ключа, работу противоугонного устройства и работу блокировочного устройства против повторного включения стартера.

Через 50 000 км. замерьте сопротивление комбинированного уголька, расположенного во внутренней части центрального вывода крышки распределителя. Уголек подлежит замене, если величина его сопротивления выходит за пределы 6 000-15 000 Ом.

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол-24 не более 2/3 свободного объема подшипника, предварительно сняв крышку, бегунок, ротор и опору статора.

Для предотвращения поверхностного перекрытия и прогара крышки датчика-распределителя следите за тем, чтобы высоковольтные провода с наконечниками были досланы в гнезда крышки до упора. Нельзя включать зажигание при наличии влаги на крышке. Следите за чистотой пластмассовых деталей — крышка, бегунок, низковольтный вывод и т. д.

Установка момента зажигания в бесконтактной системе зажигания Уаз-31519 и Уаз-31601.

1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения метки МЗ (5 градусов до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.

2. Снимите с датчика-распределителя пластмассовую крышку. Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» — вывод для провода зажигания свечи первого цилиндра двигателя.

3. Закрепите болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.

4. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

5. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя Уаз при движении автомобиля. Для этого прогрейте двигатель до температуры 80 градусов Цельсия, и двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки. Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55 — 60 км/ч, то установка момента зажигания сделана правильно.

При сильной детонации поверните корпус датчика-распределителя по шкале октан-корректора на 0,5 — 1,0 деление против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4 градуса, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Датчик напряжения состоит из ротора и статора. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Система зажигания на УАЗ 469

Используется такой режим, если запускать двигатель стартером. Зажигания на УАЗ имеют несложную конструкцию. Бесконтактное зажигание более удобное в использовании, чем контактное.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Поверните корпус трамблера, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Пособие по замене трамблера с приводом маслонасоса

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. После этого с распределительного механизма следует снять крышку.

Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок.ШАГ 4. Подключение проводки и установка коммутатораНичего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта.

Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров.

8000 км. Подтягивают гайки трамблера и крепления контактов проводов. Смазка втулки ротора. 2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке.

– датчик-распределитель;

– транзисторный коммутатор;

– катушка зажигания;

– добавочное сопротивление;

– аварийный вибратор;

– свечи зажигания.

Датчик-распределитель

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Сопротивление обмоток при температуре (25±10) °С, Ом:

первичной…..0,43

вторичной…..13 000–13 400

Развиваемое вторичное напряжение максимальное, В…..30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом КЗ коммутатора.

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Состоит из корпуса и платы с радиоэлементами. Выводы коммутатора предназначены:

– вывод Д – для соединения с низковольтным выводом датчика-распределителя;

– вывод КЗ – для соединения с выводом катушки зажигания;

– вывод «+» – для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Имеет один вывод. Включение его в работу допускается только в случае выхода из строя транзисторного коммутатора или катушки статора датчика.

Техническое обслуживание

Через 8 000 км

Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов.

Через 16 000 км

Проверьте датчик-распределитель зажигания: осмотрите бегунок, крышку распределителя и в случае их загрязнения протрите х/б тканью, смоченной в чистом бензине.

Смажьте из капельницы (4–5 капель) втулку ротора (предварительно снимите бегунок и фильц под ним).

Через 50 000 км

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол–24 не более 2/3 свободного объема подшипника (предварительно снимите крышку, бегунок, ротор и опору статора).

Порядок установки момента зажигания

1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения отверстия МЗ (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.

2. Снимите с датчика-распределителя пластмассовую крышку. Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» (вывод для провода зажигания свечи первого цилиндра двигателя).

3. Затяните болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора.

4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.

5. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Для этого прогрейте двигатель до температуры 80 °С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки. Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55–60 км/ч, то установка момента зажигания сделана правильно.

При сильной детонации поверните корпус датчика-распределителя (рис. 7.24) по шкале октан-корректора на 0,5–1,0 деление против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4°, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Бесконтактная система зажигания ЗИЛ-131

Бесконтактная экранированная система зажигания устанавливается на автомобиле ЗИЛ-1З1 и его модификациях. Схема системы зажигания показана на рис. 1. Система состоит из катушки зажигания Б118, датчика-распределителя 4902.3706, транзисторного коммутатора ТК200-01, свечей СН-307В проводов высокого напряжения в экранирующих шлангах и коллекторах, выключателя зажигания ВКЗ50 и добавочного резистора СЭЗ26, который автоматически замыкается накоротко при пуске двигателя.

Для защиты радиоприема от помех, создаваемых системой зажигания, в цепь питания системы зажигания включен фильтр подавления радиопомех ФР82Ф.

Катушка зажигания Б118 (рис. 2 ◄-) экранированная, герметизированная. В отличие от других катушек зажигания один конец вторичной обмотки соединен внутри с корпусом катушки.

Добавочный резистор (рис 3 -►) неэкранированный, предназначен для ограничения электрического тока, протекающего в цепях системы зажигания в рабочем и аварийном режимах. Нихромовая спираль З смонтирована на фарфоровом изоляторе 4 в штампованном металлическом корпусе 5.

Концы спирали соединены с выводными клеммами 1, укрепленными на изоляционных втулках 2, установленных в металлическом дне корпуса. При замене спирали добавочный резистор снимают с автомобиля.

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания (разрыва первичной цепи катушки зажигания в необходимый момент путем включения большого омического сопротивления выходного транзистора)

Транзисторный коммутатор установлен на левой стенке в кабине автомобиля и может работать только при температуре окружающей среды не выше 70˚ С и не ниже минус 60° С.

В условиях эксплуатации он не ремонтируется и в случае выхода из строя заменяется.

для проверки работоспособности коммутатора на стенде необходимо собрать схему бесконтактной системы зажигания (рис. 1▲)

Включив напряжение питания (12,6 ± 0,6) В и изменяя частоту вращения датчика-распределителя от 20 до 1600 мин-1, можно наблюдать устойчивое искрообразование на разрядниках.

При использовании генератора вместо датчика на генераторе устанавливается выходное напряжение синусоидальной формы амплитудой 2 — 10 В и, изменяя частоту вращения генератора от 2,6 до 213 Гц, можно наблюдать устойчивое искрообразование на разряднике, подключенном непосредственно к катушке зажигания.

Отсутствие искрообразования указывает на неисправность коммутатора, который необходимо заменить.

Срабатывание защиты коммутатора от аварийного повышения напряжения питания происходит при частоте вращения валика датчика-распределителя 1000 мин-1 или частоте сигнала генератора 135 Гц путем плавного повышения напряжения питания до полного прекращения искрообразования, но не более 23 В.

При проверке работоспособности приборов бесконтактной системы зажигания на автомобиле, необходимо снять крышку экрана датчика-распределителя, вытащить из центрального гнезда крышки распределителя высоковольтный провод; установив зазор между торцом наконечника высоковольтного провода и корпусом экрана распределителя 4 — 6 мм, включить зажигание, и повернуть коленчатый вал стартером или рукояткой с частотой вращения не менее 40 мин-1.

Наличие искрового разряда в зазоре указывает на исправность системы зажигания в целом.

При отсутствии искры в зазоре надо отсоединить от датчика низковольтный разъем, идущий на вход «Д» коммутатора, и прикоснуться вилкой разъема к любой точке в бортовой сети автомобиля, находящейся под напряжением 12 В (вывода добавочного резистора, вывода «+» аккумуляторной батареи).

Наличие искры в зазоре между торцом наконечника высоковольтного провода и корпусом экрана указывает на неисправность датчика-распределителя, а отсутствие искры — на неисправность других приборов.

Датчик-распределитель (см рис. 4 ◄-) экранированный, работает совместно с катушкой зажигания Б118, предназначен для управления работой коммутатора, распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности, для автоматического регулирования опережения момента зажигания в зависимости от частоты вращения коленчатого вала, а также для установки начального момента зажигания.

Снятие датчика-распределителя с двигателя

Снять датчик-распределитель с двигателя можно двумя способами:

— отсоединить крепление кронштейнов свечных проводов, отверну эти провода от свечей, отсоединить провода низковольтного и высоковольтного выводов на датчике-распределителе и, отвернув два болта крепления датчика-распределителя к блоку, снять его с двигателя вместе со свечными проводами и их кронштейнами,

— отвернуть низковольтный и высоковольтный провода от клемм датчика- распределителя, отвернуть болты (см. рис 4 ◄-) и снять крышку 8 экрана. Затем вынуть свечные провод датчика-распределителя и, отвернуть болт 20 крепления регулировочных пластин, снять датчик-распределитель с двигателя. Надо соблюдать осторожность, чтобы не уронить болт 20 и шайбы в двигатель.

Разборка датчика-распределителя зажигания

Для разборки датчика-распределителя зажигания надо закрепить его в тисках за корпус 16 и, отвернув болт крепления экрана 9 к корпусу, его, предохраняя резиновые уплотнительные кольца от выпадения или повреждения.

Снять крышку 10 и бегунок 11, отвернуть два винта 15 и вынуть статор в сборе с помощью бородка или отвернуть. С помощью бородка выбить штифт 23 из валика 3, снять втулку 24 в сборе с шайбой и вынуть валик З в сборе с центробежным регулятором и ротором 14. После этого из корпуса 16 вынуть опорный подшипник 25 с пластикой.

Для снятия ротора 14 с валика, надо вынуть фильц 28 и отвернуть винт 27.

Пружина 26 регулятора легко снимается со стоек с помощью плоскогубцев или отвертки.

Проверка деталей датчика-распределителя

После разборки все детали датчика-распределителя необходимо промыть керосином или бензином и насухо протереть салфеткой. После этого их надо тщательно осмотреть.

На крышке 10 распределителя не допускается наличие трещин, сколов, прогаров высоковольтных выводов и других дефектов. Надо проверить свободу перемещения уголька в гнезде, крышки и заменить его при сильном износе.

Затем необходимо проверить люфт валика З в корпусе 16 и, при его наличии, выпрессовать две втулки 29, заменив их. При наличии дефектов пружин 26 их необходимо также заменить.

Для проверки работоспособности ротора 14 к клемме обмотки и к пластине низковольтного вывода надо подсоединить тестер или контрольную лампу с батареей и определить отсутствие обрыва обмотки.

При наличии обрыва обмотки ротор надо заменить.

Сборка датчика распределителя

Перед началом сборки смазать поверхность валика З моторным маслом, установить на него ротор 14 и закрепить винтом 27. Затем капнуть на винт 27 2—3 капли моторного масла и поставить в отверстие ротора фильц 28.

Установить, в случае если они снимались, пружины 26 на стойки пластик.

далее в корпус 16 установить опорный подшипник 25, смазав его и устанавливаемую на него сверху опорную шайбу, смазкой Литол-24.

Затем вставить валик З в сборе с ротором в корпус 16, надеть на нижний его конец шайбу и втулку 24 и установить в отверстие на валике штифт 23, раскрепив его с помощью керна.

Установить в корпус 16 статор 13, расположив его клеммами с проводами вверх. При этом пластину низковольтного вывода, протерев ее спиртом, расположить напротив клеммы 4 корпуса 16. Закрепить статор двумя винтами 15.

Установить на валик бегунок 11 и закрыть распределитель крышкой 10, совместив пазы в крышке и корпусе 16.

Проверив наличие резиновых уплотнительных колец в корпусе 16, установить на корпус экран 9 и закрепить его болтами 19. После этого надо заполнить масленку 2 смазкой Литол-24.

При сборке клеммы 4 надо, чтобы провод 7 был припаян к контакту 9, а экранирующая оплетка 1 хорошо заправлена и зажата шайбами 4 и 5.

Для проверки работоспособности датчика-распределителя его необходимо установить на испытательный стенд и проверить.

— характеристики центробежного автомата;

— максимальное напряжение на низковольтном входе, которое должно быть 45 В при частоте вращения валика 1600 мин-1.

Датчик-распределитель должен обеспечивать амплитудное значение выходного напряжения, имеющего форму, близкую к синусоидальной, не менее 1,4 В на эквиваленте нагрузки 3,9 кОм при частоте вращения валика 20 мин-1.

Установка датчика-распределителя зажигания на двигатель

Установку датчика распределителя зажигания на двигатель проводят в порядке, обратном его демонтажу. Метка шкива коленчатого вала должна совпадать с риской 9 на указателе установки момента зажигания.



Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания. Порядок действий при установке зажигания на автомобиле уаз Схема подключения электронного зажигания на уаз

ШАГ 1. Подготовка

Общий вид набора АТЭ2 :

Еще потребуется, помимо самой системы, набор шоферского инструмента. Как минимум нужны: рожковые ключи на 8, 10, крестовая отвертка и «кривой» стартер (если сделан боди-лифт или нет возможности воспользоваться «кривым» стартером – нужно что-то, чем можно провернуть двигатель).

ШАГ 2. Демонтаж родного датчика-распределителя (далее — трамблера) и катушки зажигания

Перед тем как снять родной трамблер необходимо провернуть двигатель до совмещения метки на шкиве «5о до ВМТ 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и после этого снимаем крышку трамблера. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер. Если нет, и бегунок направлен в противоположную от блока сторону, требуется провернуть двигатель еще на один оборот. Теперь бегунок смотрит к двигателю.

Чтобы демонтировать трамблер, снимаем высоковольтные провода и шланг вакуумного регулятора и ключом на 10 отворачиваем болт крепления пластины октан-корректора к корпусу привода и, покачивая трамблер, вынимаем его. В случае если усилия рук не хватает, то подбираемся шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, сдвигаем трамблер кверху.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2мя винтами к моторному щиту.

ШАГ 3. Инсталляция нового трамблера и катушки зажигания .

Перед тем как устанавливать новый трамблер нужно смонтировать на нем пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе трамблера. Местоположение первичной установки – немного левее корпуса вакуумного регулятора, если смотреть на трамблер сверху. Надев пластину на корпус, и выставив ее приблизительное расположение, ключом на 10 затягиваем гайку на ней. Таким образом, пластина обжимает корпус как хомут.

Внимание(!) – не прилагайте чрезмерного усилия, этот материал очень хрупкий!

Окончательно положение пластины выбирается уже во время выставления УОЗ на двигателе.

Теперь трамблер готов к установке на двигатель. Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. Расположите трамблер рядом с приводом и, поворачивая муфту рукой, добейтесь примерного совпадения выступов с прорезью на валике.

Внимание(!) – выступы на муфте совпадают с прорезью только в одном положении, т.к. выступы смещены от линии центра.

Вставляем трамблер в привод и, проворачивая его из стороны, в сторону добиваемся совпадения муфты с валиком привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.

Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.

Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Вывод 1го цилиндра у нового трамблера находится над колодкой датчика Холла (на крышке стоит цифра «1» — это означает 1ый цилиндр). Это объясняется тем, что муфта трамблера АТЭ-2 развернута на 180о.

Затем, поворачивая корпус трамблера, добиваемся того, что бы разъем 1го цилиндра на крышке совпадал с контактом бегунка. Другими словами – момент воспламенение смеси в первом цилиндре. Это будет первоначальный УОЗ. Естественно, ездить так нельзя, но завести двигатель для регулировки уже возможно. От руки заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключение проводки и установка коммутатора

Ничего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта. Т.к. в разных схемах эти провода разного цвета, то буду писать их номер. Считаю слева направо по номерам контактов коммутатора (расположение коммутатора как на 1ом фото).

Провод от контакта №3 (цвета чаще голубого или голубого с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке этот разъем чаще обозначен знаком «+» или «Б», или «ВАТ». К этому же разъему надо подключить снятый «+» от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта №6 (чаще коричневый с красным или коричневый с голубым) подключается ко второму разъему на катушке зажигания. Он может быть обозначен как «К», «ВК» или «RUP». На этот же разъем катушки подключается провод от блока управления ЭПХХ (если он есть).

2 соединительные колодки подключаются к коммутатору и выходу датчика Холла на трамблере.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная от вывода 1го цилиндра. Должно получиться так:

Осталось найти место коммутатору, ибо длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, то можно поставить коммутатор рядом с блоком предохранителей. Вполне надежное и доступное место. Я же надставил провода и закрепил коммутатор под приборным щитком в ногах переднего пассажира.

Стоит так же заметить, что не все цифровые тахометры, которые работали со штатной транзисторно-коммутаторной схемой, умеют работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 – блок управления ЭПХХ

27 – коммутатор

Любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

[ Скрыть ]

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Схема СЗ и обозначение ее элементов для старых двигателей УАЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на , на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания


Бесконтактная схема СЗ с коммутатором для УАЗ

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

  1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
  2. Система , которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
  3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме.
    Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

  1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
  2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
  3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
  4. Следующим этапом будет установка крышки контроллера на место и диагностика . Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
  5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.


После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Из строя вышли свечи системы зажигания.
  • Греется катушка, из-за чего система перегружается.


Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.


Еще один способ проверки соединения катушки зажигания:

  1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
  2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.


Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.


Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

  • Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
  • Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
  • Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
  • Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

  • комплект гаечных ключей;
  • крестовая отвертка;
  • стробоскоп;
  • защитная одежда в виде очков и маски;
  • стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.


Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.


Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.


Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Система зажигания автомобиля УАЗ-469Б включала в себя: катушку зажигания, прерыватель-распределитель зажигания, свечи зажигания, провода и включатель зажигания. Первичная цепь системы зажигания питается током от аккумуляторной батареи или генератора.

Система зажигания УАЗ-469Б, устройство приборов и принцип работы.
Схема системы зажигания УАЗ-469Б.

Представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работе двигателя ток в первичную обмотку катушки проходит через добавочный резистор расположенный в изоляторе между лапами скобы крепления катушки. При запуске двигателя стартером этот резистор автоматически выключается и ток в первичную обмотку поступает, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или валика распределителя.

Характеристики центробежного регулятора.

Частота вращения валика распределителя, об/мин / Угол опережения по кулачку прерывателя, град: 200/0-3, 500/3-6, 1000/8-11, 1900-2200/17,5-20.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, разряжения в смесительной камере .

Характеристики вакуумного регулятора.

Разряжение в смесительной камере карбюратора, мм рт. ст. / Угол опережения зажигания, град: 60/0, 100/0-2.5, 200/5.5-8.5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа применяемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов по углу поворота коленчатого вала.

Включатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера. На пластмассовом изоляторе включателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим АМ находится под постоянным напряжением.

Схема системы зажигания уаз буханка. Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.


Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.


Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепло­вой характеристике. При образовании на свече нагара созда­ется утечка тока, что приводит к уменьшению вторичного на­пряжения. Подгорание электродов вызывает увеличение пробой­ного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отре­гулируйте.
Выключатель зажигания предназначен для включения и вы­ключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерыва­теля и своевременной смазке.
Установку зажигания проводите в такой последователь­ности:
1. Снимите крышку распределителя и ротор, проверьте со­стояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра.
3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.
4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен.
5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки, соединенного с проводом, идущим к свече 1-го цилиндра.
6. Проверните пластину октан-корректора вместе с распре­делителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине.
7. Поверните слегка корпус распределителя против хода ча­совой стрелки, чтобы контакты прерывателя замкнулись.
8. Присоедините контрольную лампу с патроном концом од­ного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода).
9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лам­почки.
Остановите вращение распределителя точно в момент нача­ла вспышки лампочки. Если это не удалось, операцию повто­рите.
10. Затяните крепежный винт, удерживая корпус распреде­лителя от проворачивания, поставьте крышку и центральный провод на место.
11. Проверьте правильность присоединения проводов от све­чей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении ав­томобиля.
Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться не­значительная и кратковременная детонация, то установка мо­мента зажигания сделана правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода ча­совой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентри­ковый винт 2, установите нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, при­меняемого для двигателя. При дальнейшей эксплуатации руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, ос­мотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием могла включать в себя распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У и выключатель зажигания ВК330.

Контактная система зажигания УАЗ с электрооборудованием могла включать в себя распределитель зажигания Р132 или Р103, катушку зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или СН433, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

Контактная система зажигания УАЗ, состав и общее устройство.
Принципиальная схема контактной системы зажигания УАЗ.
Распределитель зажигания Р119-Б.

Контактная система зажигания включает в себя распределитель зажигания который служит для прерывания тока в первичной цепи катушки зажигания, распределения высокого напряжения по свечам зажигания и изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан корректора.

Прерыватель включает в себя корпус, приводной валик с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижным, соединенным с массой, и подвижным в виде молоточка, изолированного от массы и соединенного проводником с изолированным выводом низкого напряжения, а также фетровой вставкой для смазки кулачка.

Подвижная пластина соединена тягой с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки двигателя. Регулировка зазора между контактами осуществляется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, устанавливаемой в паз регулировочного винта.

Распределитель включает в себя ротор с токоразносной пластиной и крышку с боковыми и центральным электродами. Центральный электрод содержит контактный уголек. Ротор вращается вместе с кулачком прерывателя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединены высоковольтными проводами со зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания поступает через контактный уголек на разносную пластину ротора, а от нее через боковые электроды по проводам высокого напряжения на свечи зажигания. С помощью октан-корректора установленного на корпусе прерывателя, производится ручная корректировка угла опережения зажигания.

Распределитель зажигания Р132.

Имеет одинаковую с распределителем Р119-Б конструкцию и отличается от него наличием защитного экрана и характеристикой центробежного регулятора.

Центробежный, вакуумный регуляторы и октан-корректор.

Служат для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до момента достижения поршнем верхней мертвой точки ВМТ в такте сжатия. Поскольку время горения рабочей смеси практически неизменно, то с увеличением частоты вращения коленчатого вала поршень за время сгорания смеси успевает после прохождения ВМТ, отойти от ВМТ на большую величину, чем при малой частоте вращения коленчатого вала.

Смесь будет сгорать в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полной мощности. Поэтому с увеличением частоты вращения коленчатого вала рабочую смесь нужно воспламенять раньше, до подхода поршня к ВМТ, чтобы обеспечить полное сгорание смеси к моменту перехода поршнем ВМТ при наименьшем объеме. Кроме того, при одной и той же частоте вращения коленчатого вала опережение зажигания должно уменьшаться с открытием дроссельных заслонок и увеличиваться при их закрытии.

Это объясняется тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, вследствие чего повышается скорость сгорания смеси. И наоборот — при закрытии дроссельных заслонок скорость сгорания смеси уменьшается.

Опережение зажигания автоматически изменяется в зависимости от частоты вращения коленчатого вала с помощью центробежного регулятора. Он состоит из двух грузиков, которые надеваются на оси, укрепленные на пластине валика, и стягиваются двумя пружинами. При повышении частоты вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают планку с кулачком в сторону его вращения на некоторый угол, чем и обеспечивается более раннее размыкание контактов прерывателя, то есть большее опережение зажигания.

Автоматическое регулирование опережения зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Диафрагма регулятора отжимается в сторону прерывателя пружиной. Полость с одной стороны диафрагмы сообщена с атмосферой, а с другой с помощью штуцера и трубопровода — с карбюратором.

При закрытии дроссельных заслонок разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма преодолевая сопротивление пружины, прогибается наружу и через тягу поворачивает подвижную пластину в сторону увеличения опережения зажигания. При открытии заслонок диафрагма выгибается в другую сторону, поворачивая пластину в сторону уменьшения опережения зажигания.

Для ручной регулировки опережения зажигания в зависимости от октанового числа топлива применяется октан-корректор. Угол опережения зажигания изменяется при повороте корпуса распределителя относительно валика распределителя с помощью гаек. На неподвижной пластине октан-корректора имеются деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в сторону «плюс», устанавливается более раннее зажигание. При перемещении в сторону «минус» — более позднее.

Катушки зажигания Б115-В и Б5-А.

Контактная система зажигания УАЗ может быть оснащена одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием у катушки Б5-А дополнительного резистора, размещенного на корпусе катушки Б115-B. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую наматывается вторичная и поверх нее первичная обмотки, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом. Внутренняя полость катушки заполняется трансформаторным маслом, что улучшает изоляцию моток и уменьшает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора, внутри которого размещен центральный электрод, уппотнителя и бокового электрода. В наконечнике высоковольтного провода, подключаемого к свече, установлен резистор для подавления радиопомех.

Экранированная свеча зажигания СН302-Б.

В комплект экранированной свечи зажигания СН302-Б входят уппотнительная резиновая втулка, герметизирующая ввод провода в свечу, керамическая изоляционная втулка экрана и керамический вкладыш со встроенным резистором для подавления радиопомех. Соединение высоковольтного провода с эпектродом вкладыша осуществляется следующим образом.

На конец провода высокого напряжения, выходящего из экранирующей оплетки, надевается резиновая уплотнительная втулка свечи, а затем провод вводится в контактное устройство. Жила провода, оголенная по длине на 8 мм, вставляется в отверстие втулки, развальцованной в донышке керамического стаканчика контактного устройства, и распушается так, чтобы контактное устройство было зажато на проводе.

Системы зажигания

Датчик-распределитель (трамблер)

Свечи зажигания

Другие вопросы по системе зажигания

Функциональная схема бесконтактной системы зажигания с коммутатором 13.3734: (из книги В.В.Литвиненко «Электрооборудование автомобилей УАЗ»)
1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – добавочный резистор;
4 – датчик импульсов;
5 – коммутатор;
6 – катушка зажигания;
7 – распределитель;
8 – свечи зажигания;
9 – аварийный вибратор

Принципиальная схема коммутатора 13.3734

Доработка штатного электронного зажигания (коммутатор 131)

Я собрал незаводскую схему. Поставил волговский 131й коммутатор и «восьмерочную» катушку с короткозамкнутым сердечником (говорят, что самая мощная). При этом вариатор не потребовался (коммутатор расчитан на работу без него).

Года полтора назад попадалась мне статья (по-моему, в журнале «ЗР»), автор которой категорично утверждает, что использование восьмерочной катушки 27.3705 и ее аналогов ведет к быстрому перегреву 131-го коммутатора.

Почему лучше ставить коммутатор 131.3734 (90.3734):
1. Данный коммутатор не нуждается в добавочном резисторе (вариаторе) — т.е. нет потерь энергии в пустую на этом резисторе.
2. Исходя из анализа этих коммутаторов, можно выбрать действительно хороший прибор (Калуга, Ст. Оскол).
3. Схема упрощается, т.е. меньше шансов на отказ.
Достигнутый эффект:
Двигатель работает на оборотах начиная от 500 (!) — как швейная машинка! НИКАКИХ провалов, сбоев — строчит и строчит! (К вопросу о том, что 151 не держит обороты — дело в зажигании, оказывается!) Шум выхлопа, который всегда был значительным, сократился до уровня ЛЕГКОВОЙ МАШИНЫ! (на ХХ). Общий шум работающей машины (3 л. движок) — упал на глазах!

Электрическая принципиальная схема коммутатора 131.3734 (с сайта «Техническая поддержка Волгарей» , по этой же схеме собираются коммутаторы 90.3734 и 94.3734):

  • R1 — 1k; R2 — 6,2k; R3 — 1,8k; R4 — 82; R5 — 10; R6 — 300; R7 — 47k; R8 — 3k; R9 и R13 — 2k; R10 — 0,1; R11 и R12 — 330; R14 — 10k; R15 — 22k.
  • C1, C2, C6, C8 и C9 — 0,1mkF; C3, C5 и C7 — 2200pF; C10 и C11 — 1mkF.
  • VT1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • VD1 — КС162Б; VD2 — ОД522; VD3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 на части коммутаторов не устанавливается.

Подробнее о замене коммутатора на 131 см. в статье «Волжские поджигатели» на сайте «За Рулем». «Гибридное» зажигание (кулачковый трамблер + электронные коммутатор и катушка)

Есть простой способ повысить экономичность контактного (кулачкового) зажигания (за счет применения элементов электронного зажигания) и увеличить надежность. Установил коммутатор и катушку от 2108, спаял конвертор (к восьмерочному коммутатору подключаются кулачки вместо датчика Холла). Если выходит из строя коммутатор, переключу провод от кулачков на старую катушку и можно дальше ехать на кулачковом зажигании. Работает более 3х месяцев, пробег 2000 км. [В. В. Михайлин] Электронное зажигание с датчиком Холла

ЕСТЬ электронное зажигание АТЭ-2 с датчиком Холла. Комплект смостоит из коммутатора 76.3734, трамблера 5406.3706-05 (опыт эксплуатации и советы по настройке трамблера), катушки Б-116 и пучка проводов с разъемами. Трамблер сразу разобрал — устроет оч. непривычно — жесткая сквозная ось НА 2_Х ОПОРАХ, центробежник управляет поворотом шторок, а вакуум — поворотом датчика Холла. Просто и надежно. Крышка- белая. Стоит это ВСЕ в ЮП(прям в магазе, чуть слева от входа) 900 руб (на 06.2000) , т.е. немного дешевле, нежели стандартный набор (131-й ком. + трамбл) для УАЗа да + бесплатная регулировка на стенде. [Махно]

Легко переделал все электронное зажигание на 31519 с мотором 3 л.
1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;
2. Штатная катушка зажигания заменяется на Б-117 А;
3. Штатные коммутатор и вариатор просто удаляются;
4. В принципе, вышеперечисленных переделок вполне достаточно для общего повышения надежности и мощности зажигания, однако я установил еще и блок электронного многоискрового зажигания «Пульсар» (вариант для классики) с октан-корректором, противоугонкой и аварийным режимом.
Весь установленный комплект надежно работает более двух лет и обеспечивает надежный запуск двигателя после длительных стоянок в сырую и холодную погоду (этой зимой завелся при -30 град). Кроме того, имеет место ощутимая экономия бензина (в полном соответствии с техническим описанием на «Пульсар») из-за общего повышения мощности искры и дожигания горючей смеси в многоискровом режиме. Точные замеры расхода бензина до и после установки я не производил, но субъективно экономия бензина на трассе составила не менее 15%.

Братья УАЗисты! Не повторяйте чужих ошибок! Чудеса бывают только в сказках. Контактная система зажигания (в т.ч. в родном виде и в паре с электронным блоком) обеспечивает менее стабильную искру, как по времени, так и по мощности. Откуда взяться экономии? Так же нет смысла поджигать уже горящую смесь в многоискровом режиме. Для моего автомобиля со штатной бесконтактной системой зажигания пуск с полтыка в -30С — норма. [Юрий Жилин] Что может быть? При проверке стробоскопом видны сбои в зажигании искра идет нестабильная, с какими-то промежутками. Сбой где то раз в 4 секунды. Заменил катушку на новую и коммутатор Сбои сохранились…

У меня то же самое было на обычном зажигании. Самое первое проверь свечи, скорее всего какая-то одна вылетела и машина просто троит. Проверь вынимая поочерёдно провода из крышки трамблёра. Я нашёл именно так. Да, и посмотри какие свечки стоят, самые лучшие поставь А11.

Вопрос не такой простой как кажется на первый взгляд. Возможна масса причин данного явления. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатый,бедный), наличие нестабильных контактов в электрооборудовании (в т.ч. в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности. Применение в электрооборудовании помехоподавляющих резисторов и высокоомных проводов. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Перечень далеко не полный, ищите и обрящете:-) [Юрий Жилин] Рекомендации по настройке трамблера

Ответ А. Ермакова (Махно) на письмо Андрея Петрухина

1. Номинальные обороты ХХ моторов УАЗ и ГАЗ существенно разные (соответственно 500-600 и 800-900 об/мин), что обусловлено, в первую очередь конструкцией КПП — на УАЗе она (в основном) частично синхронизированная — и «воткнуть передачу» на 800-900 0б (как на ГАЗ) — весьма проблематично. И при рассмотрении характеристик центробежников это сразу видно — отрыв графиков от оси «оборотов» на УАЗе происходит РАНЬШЕ, чем на ГАЗ. Вот Вам одно, но существенное отличие.


2. Смотрим на первые участки тех же графиков — от 0 до 1500 оборотов (самые «рабочие» обороты!) и видим, что для УАЗа 1-й отрезок идет болеее полого, нежели у ГАЗа — это опять же отражается на тяге «на низах». 3. Но самое большое и самое серьезное отличие — это хар-ка вакуума — это я прочувствовал на собств. шкуре — а потом уже замерил — ПОЛНЫЙ ХОД штока вакуум-корректора у ГАЗ-4-4.5. мм, а у УАЗ- 7!!! и пружина ЗНАЧИТЕЛЬНО мягче (в 1.5 раза!)!

В общем, по моему мнению, без серьезной доработки ГАЗовский тр-р на УАЗе НЕПРИМЕНИМ. Адаптивная система управления двигателем (АСУД, «Михайловское зажигание»)

Юзаю его примерно 4 месяца — кардинально ничего не изменилось. Ощутился ряд преимуществ — двигатель работает ровнее, однако расход топлива заметно не изменился (хотя я этого ожидал). Есть возможность загерметизировать систему зажигания полностью. Какого-то особого прироста тяги не заметил. Возможно это следствие того, что штатный трамблер я тоже доводил до ума — подбирал характеристику пружинками центробежного регулятора. К моему некоторому удивлению система АСУД не выбирает оптимальный угол зажигания — датчиком зажигание можно сделать раньше или позже. Т.е. процедура выставления угла по детонации остается. В добавок мне пришлось практически сразу ее ремонтировать — был дефект печатной платы. Резюмируя скажу так — эта система позволяет уделять системе зажигания существенно меньше внимания, повысить ее «плавучесть» в воде. Но кардинальных улучшений не жди. [Чиф]
Фотографии:
Блок «Михайловского зажигания» АСУД Махно ,
Катушки и датчик АСУД Махно ,
Две катушки АСУД Махно ,
Датчик АСУД Махно ,
Блок АСУД Чиф ,
Блок и катушки АСУД Чиф

см. так же:
принцип работы «Михайловского зажигания» в журнале «За рулем»: ПЕТЕРБУРГСКИЙ ПРИСПОСОБЛЕНЕЦ (локальная копия)
Адаптивное зажигание. Морской дьявол на бирже труда. Журнал «За рулем» 2005 год Автоматический микропроцессорный октан-корректор «Силыч»

Автоматический октан-корректор представляет собой автоматическую систему оптимизации угла опережения зажигания. Выполнен в виде приставки к штатной электронной системе зажигания автомобилей ГАЗ с двигателем ЗМЗ-402.10 (4021.10, 4025.10, 4026.10, 410.10). Возможна также установка этого варианта на автомобили марки УАЗ с двигателями УМЗ-417, 421.

Опыта по эксплуатации пока не накоплено. 03.2003

Ставишь прорезь маслянного насоса под 30 град, по отношению к оси двигателя, а прорезь в ножке трамблера — под 45 град. и аккуратно запихиваешь ножку.

Наклонить двигатель (автомобиль), чтобы привод висел вертикально, и опускать вниз в соответствии с инструкцией.

Крайний случай. Снять масляный поддон и заправить хвостовик снизу. Взаимозаменяемость свечей зажигания

Данные приводятся по кн. В. В. Литвиненко «Электрооборудование автомобилей УАЗ». ЗР, 1998. Зазор между электродами свечей устанавливать в соответствии с требованиями Инструкции для УАЗ (0,8 — 0,95 мм).


см. так же: Расшифровка обозначений свечей зажигания
Рекомендации по выбору свечей зажигания

Будет лучше, если поставить свечи А14 вместо А11. Температура электродов и изолятора (вокруг центрального электрода) должна быть 500-700 С. Меньше-зарастет нагаром, больше — будет калильное зажигание (и то, и другое никуда не годится). 11, 14 или 17-это калильное число, чем оно больше, тем тем свеча холодней, т. е. тепло быстрее отводится от изолятора и электродов к головке блока и при прочих равных условиях температура свечи будет меньше. Измеряется так: свеча ставится на специальный двигатель и дается полная нагрузка — количество секунд, через которое появится калильное зажигание, и есть калильное число свечи.

Для уаза-11, для Волги-14 на том же бензине и с той же степенью сжатия, а разница в температуре двигателя 70 и 80 град. и есть еще очень важная вещь в маркеровке свечи — это буква «в». Она означает, что изолятор центрального электрода «выступает» в камеру сгорания (у А11 изолятор глубоко утоплен). Выступающий изолятор лучше обдувается и поэтому лучше очищается от нагара; такая свеча намного быстрее высыхает, если ее залить. Есть свечи с биметалическими, платиновыми и др. электродами — все это, чтобы подобрать тепловой режим при разных нагрузках.

Самое главное, что из всего этого следует — ставь А14В — от нагара очищается лучше, вероятность калильного зажигания меньше. А17В не советую — могут возникнуть проблемы при длительной работе на холостом ходу или при коротких поездках зимой. У меня стоят А14В- на изоляторе нет нагара совсем.
Раньше стояли А-11, и с заменой никаких изменений не произошло, так что это всё на любителя и для исправной машины никакой разницы нет.

А-11 ставят под 76. Волги и УАЗы раньше шли со степенью сжатия 6.7. Сейчас УАЗы идут со степенью сжатия 7.0. Так что есть смысл присматриваться к А-14. Буква Д, конечно, нам не подходит. Когда у меня стояля головка под 76 бензин, я по совету шоферов поставил А-14 и свечи имели коричневый цвет. Насколько я знаю, это нормально

У меня свечи A-11 из Энгельса, через 16 ккм свечи были в идеалном состоянии- на центральном электроде не было даже V-образного прожога. А дело в том, что после длительной езды я двигатель не сразу выключаю (предписано поработать на х.х.- работает 1 мин на х.х.), а потом как было предписано для поршневых авиадвигателей (!) прожигаю свечи, увеличив обороты до 1500-2000 на несколько секунд. И только потом, плавно снизив до х.х., выключаю движок. Процедура несложная, но в этом случае ходимость жизнь свечей будет 50000 км как минимум.

Не согласен! Откуда возьмется увеличение ресурса свечи при увеличении нагрузки на нее? Современные карбюраторы обеспечивают работу двигателя без образования нагара на свечах во всех режимах эксплуатации. Кроме того, пользуясь этой методой Вы за каждые 400 км городского цикла упалите лишнего бензина на сумму эквивалентную комплекту из 4-х свечей. Прибавьте сюда повышенный износ двигателя. [Юрий Жилин] Форкамерные свечи, — нужны ли они?

Двигатель работает гораздо мягче. Больше различий почувствовать не удалось. Вероятно они есть, но фиксировать их надо уже приборами:).
Главное — не стало хуже. И свечи эти не настоящие форкамерные (с научной точки зрения). [Радомирыч]

Идея в том чтобы смесь поджигать не искрой, а пламенем из дополнительной камеры сгорания. В эту камеру нужна смесь другого состава, след-но спец. карбюратор. Опять-таки зажигание нужно ставить ранее на неизвестную величину. И этот, блин, как его…(трамблер -(У) ) ну который от увеличения оборотов увеличивает угол опережения зажигания при фор-камере должен по-другому работать. Статейка в Заруле была про эту головку блока, там можно прочесть и подумать, могут ли свечи заменить сей замечательный девайс. По-моему нет.

Резюме: Не дайте себя облапошить мошенникам! «Форкамерные» свечи — способ обмануть и ограбить владельцев УАЗов, а также испортить наш любимый автомобиль. [Юрий Жилин] Как проверить работоспособность индукционной катушки без установки ее на трамблер?

Батарейки как проверяешь? — языком! Вот и тут так же! Лучше, конечно, вольтметром — при резком кручении валика рукой должно быть не менее 2 В между корпусом и клеммой. Только тряпкой протри, а то во рту противно будет! [Чиф] Переделка трамблера на бесконтактный своими силами

Решил я как то (разбило вал, а затем и потроха) поменять трамблер, шарился по магазинам в поисках бесконтакных, а потом вдруг подумал. — Зачем покупать если можно сделать «свой» из старого Р-119 и подручных средств.

Перебрав кучу документации о типах бесконтактных датчиков применяемых в промышленности выбрал оптопару как самый простой. Оптопару выдрал из дохлого мыша (посчитал что самая надежная), установил, залив эпоксидкой на металлической пластине и привернув к креплению пружины рычага прерывателя. Светодиод подпитал через сопротивление на 10кОм. Фотодиод полярно включен между клеймой коммутатора Д и +. Плюс был взят с того же коммутатора. В качестве шторки применил круглыю пластину из аллюминия с вырезанными окнами.

Вся система ходит около 6 месяцев. Что зимой, что летом- одним светом:). Заводиться лучше. Холостые машина держит уверенно. Разгон и езда в натяг — в норме. Расход топлива остался в прежнем состоянии — 13-14 л /100 км.

НО…
Далее вылезли некоторые глюки. Искра получается не просто мощной — а очень мощной. Пробивает штатные провода. Поменял на силикон. После месяца езды сильно обгорели электороды у свечей А14 неизвестного Российского производителя. Поставил NGK. При включении нагрузки (фары и.т.п) двигатель «чихал» (мигал светодиод:(). Пофиксил запитыванием светодиода от стабилизатора КР142ЕН5А и резистора 510Ом. Помогло. Далее подумываю заменить коммутатор на микроконтроллерное управление искрой, благо датчики детонации промышленность уже выпускает для инжекторных двигателей.
Пермяков Илья
Нужен ли аварийный вибратор

Аварийный вибратор дает непрерывное искрообразование независимо от положения поршней, в результате смесь вспыхивает раньше необходимого момента, в режиме детонации — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в каждом цилиндре. Как Вы думаете, какой будет результат? Капремонт с заменой сломаных колец, расплавленных поршней, прожженых клапанов, погнутых коленвалов, задранных стенок цилиндров.
Задумавшись над вопросом — зачем такая опасная штука нужна в автомобиле — я пришел к выводу, что, возможно, аварийный вибратор поставлен военными, чтобы автомобиль после ядерного взрыва (когда выйдет из строя вся электроника, в т.ч. коммутатор) смог продолжить движение. Я думаю, что если дело дойдет до ядерной войны, то мне уже будет все равно — сможет автомобиль продолжить движение или не сможет.
Если хочется повысить живучесть автомобиля, то возить с собой лучше запасной коммутатор (и запасной статор трамблера — (У)) . [Юрий Жилин]

Почувствовал некие «подергивания». После остановки на заправке не смог завестись. Еще симптом — при включении зажигания стрелка напряжения сразу занимает фикс. положение (когда все исправно, она через пару секунд после этого (катушка заряжается?) должна еще подняться вправо). Замена коммутатора ситуации не изменила. Отпаялся пресловутый проводок в трамблере. Попытка его нарастить привела к обрыву куска. Запасного трамблера, естественно, нет (надо возить с собой видимо «статор» в запас). Магазины не работают (воскресенье, поздний вечер). Выручил аварийный вибрвтор. Около ста километров на нем проехал. Машина бежала 80-90, правда подтупливала при попытках резко ускориться. Расход — в разумных пределах. В ногах у пассажира всю дорогу раздавался бодрящий писк.

Ну просто один в один! А вот с аварийным вибратором меня и ждал облом. Вибратор у меня был с завода неисправный. Как же далеко он улетел, после того как я это выяснил. А дальше несколько часов с троссом в руках. Теперь с собой вожу статор катушку комутатор… Все-таки лучше возить с собой дубликаты, надежней как-то.

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.
Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра. Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.


После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Из строя вышли свечи системы зажигания.
  • Греется катушка, из-за чего система перегружается.


Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.


Еще один способ проверки соединения катушки зажигания:

  1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
  2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.


Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.


Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

  • Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
  • Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
  • Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
  • Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

  • комплект гаечных ключей;
  • крестовая отвертка;
  • стробоскоп;
  • защитная одежда в виде очков и маски;
  • стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.


Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.


Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.


Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Схема бесконтактного зажигания » Паятель.Ру


Эта схема относится тоже к их числу, но отличается простотой и возможностью оперативной регулировки угла опережения во время движения автомобиля. Принципиальная схема показана на рисунке. Собственно коммутатор тока в первичной обмотке катушки зажигания сделан на транзисторах VT3 и VT4, в его основе простой коммутатор. Разница в том, что на выходе используется более высоковольтный транзистор 2Т848А, в результате нет необходимости в предохранительных диодах и стабилитронах.


VT4 — мощный высоковольтный транзистор, имеет достаточные характеристики для коммутации тока как в обычной высокоомной катушке от классической системы зажигания, так и низкоомной от бесконтактной системы.

Во втором случае эффект получается лучше, это связано с тем, что низкоомная катушка выдает больший ток в нагрузке, а при равных искровых промежутках и большее напряжение. В результате энергия искрового разряда существенно возрастает.

Поскольку управление коммутатором производится логической схемой, назначение которой — регулировка угла опережения, выполненной на КМОП микросхемах, на входе коммутатора включен транзистор VT3 согласующий выходной каскад с микросхемой по току.

Октан-корректор выполнен на микросхеме D1 и двух транзисторах. Задержку момента зажигания обеспечивает цепь, состоящая из регулировочного резистора R5 (подключается через разъем и устанавливается на приборной панели) и конденсатора С2. С увеличением R6 возрастает задержка появления логического нуля на выходе D1.4. В результате чего задерживается закрывание транзисторов коммутатора и соответственно уменьшается угол опережения.

Для выключения системы регулировки момента зажигания при превышении числа оборотов коленвала 3000 об/мин служит каскад на элементах D1.1, D1.2 и транзисторе VT1. Когда контакты прерывателя замкнуты VT1 закрыт и не шунтирует С1 и С1 беспрепятственно заряжается через R10. В том случае если частота прерывания более 100 гц (что примерно соответствует 3000 об/мин) С1 уже не успевает заряжаться через R10 и на нем уровень постоянно остается около нулевого значения.

В результате не достаточно времени, для того, чтобы VT2 мог разрядить С2 до начала размыкания контактов прерывателя. По этому на выводе 12 D1.4 постоянно присутствует единица и элемент реагирует только на импульсы прерывателя , поступающие на его вывод 13 непосредственно.

В схеме можно использовать резисторы и конденсаторы любых типов. Все электролитические конденсаторы должны быть на напряжение не менее 16В, конденсатор С6 должен быть на напряжение не менее 400В.

Устройство смонтировано на одной печатной плате, монтажная схема которой показана на рисунке. За основу (корпус, крепления, детали коммутатора) взят электронный коммутатор от автомобиля «Волга-2410» или «УАЗ» . В его корпусе без проблем размещается плата и все остальные детали. Если коммутатор был исправным можно использовать от него и транзисторы VT3, VT4, и окружающие их элементы, включая С6.

При использовании штатной катушки зажигания её добавочный резистор можно исключить, перегрузки по току не будет, если используется низкоомная катушка нужно использовать вариатор включив его по типовой схеме.

Схема подключения коммутатора бесконтактного зажигания зил 130. Система зажигания зил. Катушка зажигания Б114-Б

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ ЗИЛ-130

Обычная система зажигания

Для автомобиля ЗИЛ-130 была принята обычная система батарейного зажигания, включающая следующие аппараты: распределитель Р-4В, катушку зажигания Б-13 и свечи А-15Б.

Аппараты зажигания, принятые для установки на автомобиле ЗИЛ-130, имели следующие конструктивные особенности, обеспечивающие их надежность. Высоковольтные детали распределителя (крышка и бегунок) изготовлены из новой пластмассы с минеральным наполнителем вместо древесной муки, применявшейся ранее. Крышки имеют развитую ребристую поверхность, что значительно уменьшает возможность поверхностного электрического разряда даже при значительном увлажнении. Прерывательный механизм снабжен рычажной малоинерционной системой особой конструкции. Параллельно контактам прерывателя включен малогабаритный самовосстанавливающийся конденсатор, который даже в случае многократных пробоев полностью сохраняет работоспособность.

Для шарикоподшипника пластины прерывателя применена литиевая смазка, значительно увеличивающая его срок службы, а для мембраны вакуумного регулятора опережения зажигания в качестве материала использован обрезиненный капрон, обеспечивающий высокую долговечность регулятора.

Повышена чистота обработки валика и вкладышей для увеличения износостойкости. На валике сделана маслоотгонная канавка, препятствующая попаданию масла из двигателя в полость прерывателя. Изменена конструкция изоляторов вывода низкого

напряжения, для которых применен пластичный термопласт, вместо хрупкой термореактивной пластмассы.

На двигателе ЗИЛ-130 устанавливается катушка зажигания Б-13, имеющая наилучшие для двигателей ЭИЛ-130 характеристики. Принципиально новое в этой катушке — выполнение изоляции обмоток вместо применяемой ранее пропитки обмоток и заливки их компаундом, обмотки катушки помещены в герметичный корпус и залиты трансформаторным маслом. Это исключает наличие пузырьков воздуха между витками обмоток, кроме того, трансформаторное масло, улучшая отвод тепла, одновременно служит диэлектриком, который не подвержен окислению и не сохнет.

Крышка катушки Б-13 изготовляется из улучшенной высоковольтной пластмассы с минеральным наполнителем; кроме того, установка внутренней изоляционной втулки на выступающую часть сердечника устранила возможность появления внутренних электрических перекрытий.

Применение ввертываемого вывода повысило надежность крепления высоковольтного провода.

Экспериментальные и доводочные работы по системе зажигания включали выбор характеристики регулятора опережения зажигания; тепловой характеристики свечи зажигания; характеристик катушки зажигания; емкости конденсатора прерывателя; уточнение положения октан-корректора; проведение эксплуатационных и стендовых испытаний, а также повышение надежности аппаратов.

Характеристики регуляторов опережения зажигания определяют при испытании двигателей.

Свечи зажигания. Предварительный выбор свечей зажигания проводился при моторных испытаниях свечей А16У, А14У, А11У, А15Б, А13Б. Зазор между электродами свечей зажигания был установлен 0,65-0,7 мм. Калильные числа их по шкале Бош, измеренные на установке НИИавтоприборов, приведены ниже:

Свеча зажигания…………А16У А14У А11У А15Б А13Б

Калильное число. .. ………135 145 165 160 180

Свечи зажигания испытывали на лабораторных образцах двигателей ЗИЛ-130 на топливе с октановым числом 76 при полной мощности (n = 3200 об/мин) и холостом ходе (n = 400 об/мин). На режиме полной мощности двигатели работали с каждой свечой зажигания в течение 10 мин. Для ужесточения режимов работы двигателя испытания проводились при температуре охлаждающей воды и масла 90° С и при более раннем угле опережения зажигания. Продолжительность испытаний на режиме холостого хода составляла 2 ч при температуре охлаждающей воды и масла 18-20° С.

Ниже приведено снижение мощности двигателя в результате появления калильного зажигания при полностью открытой

Дроссельной заслонке и различных свечах зажигания:

Свеча зажигания …. А16У А14У A 11У А15Б А13Б

Снижение мощности в % 13 1,6 1,4 1,2 1,2

Таким образом наибольшее снижение мощности наблюдается при работе двигателя со свечами А16У.

После испытаний двигателя на холостом ходу все свечи зажигания имели слабый налет копоти и стендовые испытания не позволили выбрать тип свечи по этому параметру.

По верхнему пределу тепловой характеристики выбиралась свеча зажигания, не дающая калильного зажигания и имеющая наименьшее калильное число. Так как свечи зажигания А14У и А11У имели тальковое уплотнение и герметичность их была недостаточно надежна, то для дальнейших испытаний была оставлена свеча зажигания А15Б; она выдержала испытания и была принята к установке на двигатели ЗИЛ-130.

Испытание свечей зажигания на искрообразование производится на специальной установке, состоящей из камеры со штуцером, через который подается сжатый воздух, с резьбовым отверстием для свечи и смотровыми окнами для наблюдения за искрообразованием, источника постоянного тока с напряжением 12 В, стандартной системы зажигания, разрядников, включенных параллельно испытуемым свечам зажигания, выпрямителя и соединительных проводов. Длина проводов, соединяющих распределитель с испытываемыми свечами зажигания, не должна превышать 1 м.

При проверке на бесперебойность пскрообразования давление в камере устанавливается равным 9 кгс/см2, а зазор между иглами разрядника 16 мм. Частота вращения валика распределителя равна 500 об/мин. На центральном электроде свечи зажигания полярность импульса должна быть отрицательной. Искрообразование свечи зажигания считается бесперебойным, если при визуальном наблюдении искры между ее электродами проскакивают бесперебойно. Допускается появление одиночных искр на электродах разрядника, но не более 10 за 30 с.

Испытание на герметичность свечи зажигания производится иа той же установке, только без подключения высокого напряжения. Давление в камере в этом случае равно 10 кгс/см2. Продолжительность проверки 30 с. В состоянии поставки свеча зажигания должна быть герметичной. В процессе эксплуатации допускается просачивание воздуха по соединениям свечи до 10 см3/мин.

При определении негерметичности свечу зажигания погружают в стакан с жидкостью (бензин БР-1 «галоша») так, чтобы ее уровень был выше изолятора свечи. Количество просачивае-мого воздуха измеряют с помощью пьезометрической трубки.

Термостойкость свечи зажигания проверяют, нагревая ее ввертную часть в течение 10 мин при температуре 700° С в муфельной или тигельной электрической печи. Испытуемые свечи зажигания устанавливают в отверстие пластины толщиной, равной длине ввертной части свечи. Пластина состоит из двух стальных листов каждый толщиной 1,5 мм и асбестовой прокладки между ними. Диаметр отверстий под свечу зажигания на 0,5 мм больше диаметра ее ввертной части. Пластину до установки свечей зажигания прогревают вместе с электропечью. Температуру печи замеряют при помощи термопары, расположенной в центре пластины и опущенной на 50 мм ниже ее.

Изоляторы свечи зажигания на электрическую прочность проверяли на испытательной установке модели ТУ-235, которая представляет собой высоковольтный трансформатор с переменным коэффициентом трансформации. Вторичное напряжение трансформатора достигает 60 кВ. Проверка электрической прочности производится в трансформаторном масле, имеющем пробивное напряжение не ниже 40 кВ. Электрод, накладываемый на внешнюю поверхность пояска изолятора свечи зажигания с охватом фасок, должен быть из алюминиевой фольги толщиной 0,01 мм. Напряжение прикладывается между электродом из алюминиевой фольги и центральным электродом.

Изолятор должен выдерживать эффективное напряжение 18 кВ в течение 30 с. Напряжение увеличивается плавно со скоростью 1-2 кВ в секунду.

Распределитель . Предложенная заводом на основании испытаний двигателей характеристика центробежного регулятора опережения зажигания была несколько уточнена заводом АТЭ-2 применительно к действующему технологическому процессу. Характеристики центробежного и вакуумного регуляторов опережения зажигания, а также бесперебойность пскрообразованпя проверяли на специальном стенде. Распределитель крепится на стойке и его вал при помощи переходной муфты соединяется с электродвигателем постоянного тока, частоту вращения которого можно плавно менять от 0 до 3000 об/мин. С соединительной муфтой связан вращающийся диск, в двух прорезях которого расположены специальные неоновые лампы, включенные в электронную схему. Задающие импульсы снимаются с контактов прерывателя, конденсатор при этом должен быть отключен. Схема может работать в двух режимах: с подачей импульса на неоновые лампы в момент размыкания или в момент замыкания контактов прерывателя. Вспышка неоновых ламп фиксируется по поворотному лимбу и указывает угол опережения зажигания. Цена деления лимба 1°.

Стенд имеет устройство для создания вакуума при проверке вакуумного регулятора опережения зажигания и игольчатые разрядники для проверки бесперебойности ценообразования.

В процессе заводских испытаний, а также в начале эксплуа-

тадии был отмечен повышенный износ контактов прерывателя. Для уменьшения этого износа были проведены испытания распределителей с конденсаторами емкостью 0,2 мкФ, применявшимися в то время, и емкостью 0,3 мкФ. Испытания показали, что при увеличении емкости конденсатора до 0,3 мкФ уменьшается износ контактов, а вторичное напряжение снижается примерно на 0,2 кВ. При дальнейшем увеличении емкости конденсатора износ контактов возрастает.

Катушка зажигания . При выборе катушки зажигания, имеющей наилучшие характеристики применительно к двигателю

ЗИЛ-130, сравнивались три катушки Б-13, Б-7А и Б-1. Были измерены емкости проводов высокого напряжения и прочих элементов вторичной цепи, а также пробивные напряжения непосредственно на двигателе при различных зазорах между электродами и вторичные напряжения, развиваемые различными катушками зажигания при работе с распределителем Р-4В. Ниже приведена емкость проводов к свече зажигания каждого цилиндра (в пкФ):

Цилиндр……………………… .1-й 2-й 3-й 4-й 5-й 6-й 7-й 8-й

Емкость провода к свече…………55 45 43 23 45 40 27 23

Пробивные напряжения (см. табл. 79) измеряли с помощью

Шарового разрядника с кварцевой лампой при провертывании холодного двигателя и при его работе на режиме полной мощности с минимальными углами опережения зажигания.

79. Пробивные напряжения свечей зажигания (в кВ)

Зазор в све­чах зажига­ния в мм

Режим пуска при п

в об/мин

Рабочий режим при п в об/мин

80

150

500

1000

1500

1600

12,5

13,1

13,8

13,4

13,8

14,3

11,2

10,3

13,6

14,1

14,5

12,7

11,8

Вторичное напряжение, развиваемое катушками Б-13, Б-7А и Б-1 при работе с распределителем Р-4В в рабочем диапазоне, замеряли разрядником с кварцевой лампой при напряжении питания 12 В (табл. 80). Вторичное напряжение, развиваемое этими же катушками при пуске двигателя, измеряли при напряжении питания 8 В и закороченных добавочных резисторах.

Для оценки работы системы зажигания были вычислены коэффициент эксплуатации Ка, показывающий относительное уменьшение напряжения, которое катушка может развить на автомобиле, по сравнению с напряжением, полученным в лабо-

раторных условиях, и коэффициент запаса Ks, показывающий запас напряжения катушки по отношению к пробивному напряжению.

Коэффициент запаса катушек зажигания дан в табл. 81.

81. Коэффициент запаса катушек зажигания

Зазор в свече зажигания в мм

Пуск

двигателя

Режим максималь­ного пробивного напряжения (п=500 об/мнн)

Режим макси­мальной частоты вращения

Катушка зажигания Б-13

1,85

1,605

2,57

1,79

1,405

1,95

1,76

1,24

1,56

Катушка зажигания Б-1

Техническое состояние аппаратов системы зажигания оказывает существенное влияние на мощность и экономичность двигателя. Рассмотрим основные часто встречающиеся неисправности в системе зажигания.

Не запускается двигатель. При вращении коленчатого вала стартером или пусковой рукояткой не возникает искры между электродами у всех свечей зажигания. В результате этого не воспламеняется рабочая смесь в цилиндрах двигателя.

Двигатель не запускается, если неисправны следующие аппараты и элементы электрической цепи:

  • 1. Свечи зажигания могут иметь следующие неисправности: трещину в изоляторе, отложение нагара, замасливание и нарушение зазора между электродами. Обнаружить неисправную свечу можно при помощи вольтоскопа. Яркие, равномерно чередующиеся вспышки газа, видимые в глазке вольтоскопа, свидетельствуют об исправности свечи; тусклое или неравномерно чередующееся свечение газа указывает на неисправность свечи. При отсутствии вольтоскопа работу свечей проверяют поочередно отключением провода высокого напряжения. Если отсоединенная свеча исправна, то перебои в работе двигателя увеличиваются. При отключении неисправной свечи перебои останутся неизменными. Неисправную свечу вывертывают и осматривают. Нагар удалят чисткой электродов в нижней части изолятора свечи и промывают ее бензином. Лучшим способом удаления нагара является очистка на специальном приборе. Зазор между электродами регулируют подгибанием бокового электрода, а свечу с поврежденным изолятором заменяют.
  • 2. Высоковольтные провода: обрыв или пробой изоляции провода, соединяющего катушку зажигания с центральным вводом крышки распределителя. Неисправный провод заменяют. Наконечники проводов должны плотно входить в отверстия выводов крышки распределителя и катушки зажигания.
  • 3. Катушка зажигания: обрыв первичной обмотки или дополнительного резистора, пробой крышки катушки. При обрыве цепи двигатель не будет работать. Обрыв цепи определяется контрольной лампой.

В случае обрыва дополнительного резистора двигатель будет запускаться стартером, а после выключения стартера — глохнуть. При обугливании крышки искровым разрядом происходит утечка тока высокого напряжения на корпус автомобиля, что вызывает перебои в работе цилиндров или прекращение работы двигателя.

4. Транзисторный коммутатор ТКЮ2. В результате теплового разрушения транзистора сопротивление перехода эмиттер-коллектор равно нулю, а поэтому транзистор запираться не будет и, следовательно, не будет прерываться ток низкого напряжения. Тепловое разрушение транзистора возникает при перегреве током большой силы, например при завышенном напряжении генератора или длительном включении зажигания при неработающем двигателе.

Проверка транзистора на автомобиле производится с помощью контрольной лампы, которую подключают к безымянному зажиму коммутатора и корпусу автомобиля. Отсоединяют провод от зажима коммутатора и включают зажигание. Затем соединяют проводником зажим коммутатора с корпусом; если при этом лампа гаснет, а при отключении провода от корпуса лампа горит, то транзистор исправен. Если лампа не горит, то транзистор пробит.

5. Перебои в работе различных цилиндров двигателя могут быть вызваны следующими неисправностями прерывателя-распределителя: обгоранием или загрязнением контактов и нарушением зазора между ними; замыканием рычажка прерывателя или его провода на «массу»; трещинами в крышке распределителя и ротора или плохим контактом центральной клеммы; неисправностью конденсатора; повреждением изоляции вторичной обмотки катушки зажигания.

Обгоревшие контакты зачищают при помощи пластинки для чистки контактовили надфилем, а загрязненные — протирают концами, смоченными в бензине. Зазор регулируют способом, описанным ранее. В случае замыкания рычажка прерывателя или его провода на «массу» нужно осмотреть провод и рычажок, протереть их тряпкой, смоченной в бензине, и в случае оголения провода изолировать его изоляционной лентой.

При наличии трещин в крышке распределителя или ротора их необходимо заменить, проверить состояние угольного контакта и пружины. Поломанный угольный контакт или пружину заменить, а загрязненные прочистить. Неисправность конденсатора обнаруживают по несильному искрению на контактах прерывателя, вследствие чего они обгорают, двигатель работает с перебоями, а в глушителе появляются резкие хлопки.

Конденсатор проверяют следующими способами. Провод конденсатора отсоединяют от зажима и, включив зажигание, размыкают контакты прерывателя рукой, при этом между ними появляется сильная искра. Незначительное искрение между контактами при их размыкании после присоединения провода конденсатора свидетельствует о том, что конденсатор исправен. Если же искра между контактами остается сильной и после присоединения провода конденсатора, то конденсатор неисправен. Неисправный конденсатор необходимо заменить. Конденсатор можно проверить «на искру», для этого провод высокого напряжения нужно держать на расстоянии 5 — 7 мм от «массы». Интенсивная искра между проводом и «массой» при размыкании контактов также является признаком исправности конденсатора.

6. Контакторы: пробой изоляции, обрыв соединительного провода и плохой контакт между конденсатором и зажимом прерывателя или массой. Неисправность конденсатора вызывает сильное искрение между контактами прерывателя.

На двигателе установлена экранированная, бесконтактно-транзисторная система батарейного зажигания. Система состоит из катушки, датчика-распределителя, транзисторного коммутатора, свечей и проводов высокого напряжения в экранирующих шлангах и коллекторах, а также выключателя зажигания и добавочного резистора, который автоматически замыкается накоротко при пуске двигателя. Схема выключения приборов системы зажигания показана на рис. 81.

Предупреждения.

1. Нельзя оставлять включенным зажигание при неработающем двигателе на время более 20 мин.

2. Нельзя замыкать накоротко добавочный резистор при пуске и работе двигателя.

4. Запрещается работа системы зажигания с неэкранированным высоковольтным проводом катушки зажигания.

5. Следует поддерживать нормальный зазор в свечах зажигания.

6. Необходимо следить за правильностью включения аккумуляторной батареи; минус аккумуляторной батареи должен быть соединен с массой автомобиля.

7. Запрещается эксплуатировать систему зажигания с не полностью вставленными высоковольтными проводами в гнезда крышки датчика-распределителя и катушки зажигания.

9. Запрещается соединять приборы системы зажигания по схеме, отличающейся от указанной в руководстве по эксплуатации.

12. Не следует без особой необходимости демонтировать и вскрывать приборы системы зажигания.

Датчик-распределитель (рис. 82) — герметичный, экранированный, с центробежным регулятором опережения зажигания. Бесконтактный датчик-распределитель предназначен для управления работой коммутатора и распределения импульсов высокого напряжения по цилиндрам двигателя.

Рис. 82. Датчик-распределитель:

1 — гайка октан-корректора; 2 — масленка; 3 — валик распределителя с автоматом и ротором; 4 — экранированный вывод низкого напряжения; 5 — контактный уголек; 6 — пружина контактного уголька; 7 — вывод высоковольтного провода к катушке зажигания; 8 — крышка экрана; 9 — экран; 10 — крышка распределителя; 11 — бегунок; 12 — сальник; 13 — обмотка; 14 — ротор; 15 — статор; 16 — корпус распределителя; 17 — метка установки зажигания; 18 — регулировочная гайка

Для плавной регулировки угла опережения зажигания в зависимости от сорта применяемого топлива служит октан-корректор, состоящий из двух пластин, одна из которых прикреплена болтом к корпусу датчика-распределителя, а вторая — двумя болтами к корпусу привода (на блоке цилиндров). Вращением регулировочных гаек октан-корректора достигается взаимное перемещение пластин и соответственно поворот корпуса распределителя.

Во избежание порчи высоковольтных пластмассовых деталей и коррозии внутренних металлических деталей под влиянием озона, образующегося в результате искрения при работе распределителя, внутренняя полость его принудительно вентилируется. Для этого в корпусе распределителя предусмотрены два отверстия с конической резьбой для подсоединения штуцеров гибких вентиляционных шлангов. Вентиляция распределителя осуществляется воздухом, очищенным воздушным фильтром.

Рис. 81. Схема включения приборов системы зажигания:

1 — фильтр; 2 — добавочный резистор; 3 — катушка зажигания; 4 — аварийный вибратор; 5 — датчик-распределитель; 6 — конденсаторный фильтр; 7 — выключатель зажигания; 5 — транзисторный коммутатор; 9 — стартер; 10 — свеча зажигания

Штепсельные разъемы выводов низкого напряжения рассчитаны на провода марки ПГВА сечением 1,5 мм2 с экранирующей оплеткой.

При сборке штепсельного разъема жилу провода ПГВА надо зачистить на длине 9 мм, собрать с деталями провода в контактную втулку, развести концы жилы и припаять их припоем ПОС-40 к контактной втулке без применения кислоты и без сильного нагревания во избежание порчи изоляционной втулки и изоляции провода. Пайка должна выступать над торцом контактной втулки не более чем на 0,5 мм и обеспечивать герметичность запаиваемого отверстия контактной втулки.

При заправке концов экрана нельзя допускать его чрезмерного натяжения. Для закрепления экранирующую оплетку провода надо поместить между шайбами разъема, а имеющиеся на одной из шайб лапки отогнуть на другую шайбу.

Установку провода высокого напряжения следует проводить в таком порядке.

1. Измерить длину провода от конца наконечника до торца накидной гайки шланга, отжатой в сторону наконечника провода. Эта длина должна составлять 70 … 75 мм.

2. Убедиться в отсутствии дефектов наконечника и надежном его соединении с проводом.

3. Проверить наличие двух уплотнительных резиновых колец на проводе, вставить провод до упора в гнездо крышки катушки зажигания, завернуть штуцер и накидную гайку экранирующего шланга. Если длина провода от конца наконечника до торца накидной гайки шланга, отжатой в сторону наконечника провода, окажется менее 70 мм, следует заново установить провод. Для этого необходимо:

  • снять крышку экрана распределителя, вынуть провод из центрального гнезда крышки распределителя и, отвернув гайку штуцера шланга, вытащить провод из экрана распределителя;
  • повернуть уплотнительные резиновые кольца на проводе, осторожно перетянуть провод в экранирующем шланге в сторону вывода к катушке зажигания и установить первое от наконечника провода резиновое кольцо на расстоянии 50 мм;
  • вставить провод в гнездо катушки зажигания. Провод должен входить в гнездо до упора;
  • наконечник должен защелкиваться в проточке высоковольтного вывода катушки. Придерживая провод рукой, вставить штуцер и завернуть. Затем передвинуть второе уплотнительное кольцо и завернуть накидную гайку экранирующего шланга;
  • передвинуть уплотнительные кольца и штуцер к накидной гайке экранирующего шланга у высоковольтного вывода распределителя и вставить провод в центральное гнездо крышки распределителя до упора;
  • придерживая провод рукой, вставить штуцер и завернуть. Передвинув второе кольцо, завернуть накидную гайку экранирующего шланга;
  • затянуть штуцеры и накидные гайки на катушке зажигания и распределителе;
  • установить и закрепить крышку экрана распределителя.

По окончании монтажа всех проводов и вентиляционной системы следует проверить и обеспечить завертывание до упора всех гаек низковольтных выводов и вентиляционных штуцеров, а также болтовых соединений распределителя.

При завертывании стяжных болтов, которые крепят крышку экрана и экран, не допускать их чрезмерного перетягивания, так как герметичность стыков крышки с экраном и экрана с корпусом надежно обеспечивается наличием резиновых уплотнительных колец при соприкосновении торцовых металлических поверхностей в местах уплотнения; перетягивание болтов герметичность не улучшит, а неизбежно приведет к срыву резьбы или отрыву головки болта. При ввертывании низковольтных разъемов также не следует допускать их чрезмерной затяжки; герметичность обеспечивается уплотнительными кольцами при завинчивании гаек до упора.

Устанавливая штепсельные разъемы, необходимо следить за правильностью соединений выводов коммутатора и катушки зажигания в соответствии с маркировкой. Монтаж проводят при выключенном зажигании. Завертывая гайки низковольтных разъемов, следует придержать экранирующую оплетку, не допуская ее перекручивания.

Катушка зажигания — герметичная, экранированная, имеет два вывода низкого напряжения, из которых вывод ВК подсоединяется к одному из двух зажимов ВК12 коммутатора, второй вывод Р — к зажиму КЗ коммутатора (см. рис. 81). Катушка зажигания Б118 предназначена для работы только с транзисторным коммутатором ТК200-01 (ТК200). Применение катушек других типов недопустимо.

Катушку зажигания нужно оберегать от механических, повреждений.

Транзисторной коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания.

Аварийный вибратор включается в работу только в аварийном режиме при неисправном коммутаторе. Для этого следует присоединить провод от разъема КЗ коммутатора к разъему вибратора, а заглушку с разъема вибратора поставить на разъем КЗ коммутатора.

Свечи зажигания — экранированные, герметичные, имеют резьбу М14х1,25 на ввертной части корпуса и резьбу М18х1 в верхней части экрана (под накидную гайку шланга). Зазор между электродами свечи должен быть равен 0,5 … 0,65 мм.

В комплект свечи входят уплотнительная резиновая втулка, герметизирующая ввод в свечу, керамическая изоляционная втулка экрана и керамический вкладыш с встроенным в него демпфирующим резистором 1 … 7 кОм. Этот резистор предназначен для снижения уровня радиопомех от системы зажигания и уменьшения выгорания электродов свечи.

Контакт провода с электродам вкладыша осуществлен при помощи контактного устройства КУ-20А1. На конец провода высокого напряжения, выходящий из экранирующего шланга, надевают резиновую уплотнительную втулку свечи и затем провод вводят в контактное устройство. Жилу провода, оголенную на длине 8 мм, вставляют в отверстие втулки, развальцованной в донышке керамического стакана контактного устройства, и распушают так, чтобы контактное устройство было зажато на проводе.

Свеча является одним из наиболее ответственных узлов системы зажигания, так как от ее состояния в значительной мере зависит надежность работы всей системы. При образовании на свече нагара создается утечка тока, что приводит к перебоям в работе свечи. Подгорание электродов вызывает повышение пробивного напряжения искрового промежутка свечи, что также приводит к перебоям в работе системы зажигания.

Провода высокого напряжения ПВС-7 имеют двухслойную изоляцию и жилу из семи стальных коррозионно-стойких проволок. Провода заключены в экранирующие герметичные шланги внутренним диаметром 8 мм на участке от свечей к сборным коллекторам и внутренним диаметром 22 мм — от коллекторов к распределителю. Правильная установка провода высокого напряжения в гнездо крышки катушки зажигания имеет важное значение для обеспечения нормальной работы системы зажигания. При работе двигателя с проводом, введенным в гнездо катушки не до упора, происходит искрение между наконечником провода и высоковольтным выводом крышки. В таких случаях возможно выгорание пластмассы в гнезде, снижение электрической прочности пластмассы и даже потеря работоспособности катушки зажигания.

Для обеспечения надежной работы системы зажигания необходимо:

1. Проверить состояние свечей. Проверить зазор между электродами проволочным щупом. Применение плоских щупов недопустимо, так как при их использовании измеренный зазор оказывается меньше фактического. Если искровой зазор больше 0,65 мм, его необходимо отрегулировать подгибанием только бокового электрода. При подгибании центрального электрода разрушается юбочка изолятора свечи. Желательно перед регулировкой зазора слегка зачистить электроды надфилем. Зазор надо отрегулировать в пределах 0,5 … 0,65 мм. При эксплуатации в зимнее время желательно устанавливать зазор 0,5 мм. Если изолятор свечи покрыт копотью и нагаром, то свечу необходимо очистить на специальном аппарате для чистки свечей. Съемные детали свечи (керамическую изоляционную втулку экрана и вкладыш) следует протереть чистой тряпкой, смоченной в бензине. При ввертывании и вывертывании свечи необходимо пользоваться только свечным ключом. Момент затяжки накидной гайки шланга должен быть не более 25 Н*м (2,5 кгс*м), момент затяжки свечи — не более 35 Н*м (3,5 кгс*м). При монтаже свечи на двигатель нужно проверить наличие и состояние уплотнительного кольца.

Рис. 83. Установка зажигания:

1 — указатель установки зажигания; 2 — шкив коленчатого вала

2. Следить за чистотой датчика-распределителя и его деталей, в особенности изоляционных деталей (крышки, бегунка, вывода и др.). После каждой, даже частичной разборки датчика-распределителя следует обеспечивать его герметичность, правильно укладывая резиновые уплотнительные кольца и затягивая до упора гайки соединений экрана с корпусом, крышки экрана с экраном, высоковольтных штуцеров и низковольтного штепсельного разъема, а также затягивая до упора штуцеры вентиляционных трубок подвода и отвода воздуха, не допуская при этом перетяжки гаек и болтовых соединений. Необходимо следить за надежностью всех соединений деталей экранирования на двигателе, оберегать от поломок пластмассовые детали (крышки, бегунок и уголек в крышке распределителя).

Необходимо следить за тем, чтобы топливо и масло из двигателя не попали в распределитель.

Следует поддерживать герметичность всей системы зажигания. Проверить соединения и плотность закрепления всех разъемов экранирующих шлангов высокого напряжения и штепсельных разъемов проводов низкого напряжения, шлангов вентиляции распределителя, затяжку гаек контактных вилок разъемного коммутатора.

Рис. 84. Установка привода распределителя зажигания:

1 — паз на валу привода распределителя; 2 — нижний фланец корпуса; 3 — риска на верхнем фланце корпуса; 4 — верхний фланец корпуса

3. Провести обслуживание датчика-распределителя, для чего надо:

  • повернуть на один оборот крышку масленки для подачи смазочного материала на валик распределителя;
  • протереть чистой сухой или смоченной в бензине тряпкой бегунок, пластмассовую крышку, статор и ротор распределителя;
  • смазать четырьмя-пятью каплями масла, применяемого для смазывания двигателя, втулку магнита ротора, сняв предварительно бегунок и сальник под ним.

При сборке двигателя, а также на двигателях, с которых снимался привод распределителя, необходимо регулировать зажигание в следующем порядке.

1. Вывернуть свечу первого цилиндра (номера цилиндров отлиты на впускном газопроводе).

2. Установить поршень первого цилиндра перед ВМТ такта сжатия. Для этого надо закрыть отверстие для свечи бумажной пробкой и повернуть коленчатый вал до выталкивания пробки, продолжая медленно поворачивать коленчатый вал, установить метку на шкиве 2 (рис. 83) коленчатого вала напротив метки ВМТ.

3. Расположить паз на верхнем торце вала привода распределителя так, чтобы он находился на одной линии с рисками 3 (рис. 84) на верхнем фланце 4 корпуса привода распределителя, и был смещен влево и вверх от центра вала.

4. Вставить привод датчика-распределителя в блок цилиндров, обеспечивая к началу зацепления зубчатых колес соосность отверстий под болты в нижнем фланце 2 корпуса привода и резьбовых отверстий в блоке. После установки привода распределителя в блок угол между пазом на валу привода с осью отверстий на верхнем фланце не должен превышать 15°, а паз должен быть смещен к переднему торцу блока цилиндров.

Если угол отклонения паза превышает ±15°, следует переставить шестерню привода распределителя на один зуб в нужную сторону относительно шестерни на распределительном валу, что обеспечит после установки привода в блок угол в заданных пределах. Если при установке привода распределителя между его нижним фланцем и блоком останется зазор (что свидетельствует о несовпадении шипа на нижнем конце вала привода с пазом на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота, одновременно надавливая на корпус привода распределителя.

После установки привода в блок следует удостовериться в совпадении метки на шкиве с риской на указателе зажигания, расположении паза в пределах угла, равного ±15°, и в его смещении к переднему торцу блока двигателя. Выполнив перечисленные условия, привод необходимо закрепить.

5. Повернуть коленчатый вал двигателя на угол, равный установочному углу опережения зажигания. Для этого, вращая коленчатый вал двигателя пусковой рукояткой, установить в конце второго оборота отверстие в шкиве коленчатого вала между метками 3 и 6 (4,5) на указателе установки момента зажигания.

6. Совместить указательную стрелку верхней пластины октан-корректора с риской 0 — шкалы на нижней пластине и это положение зафиксировать гайками.

Освободить болт крепления пластины к датчику-распределителю и вставить датчик-распределитель в корпус привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод бегунка будет находиться напротив провода первого цилиндра на крышке распределителя.

7. Снять крышку экрана, экран и крышку датчика-распределителя; поворотом корпуса распределителя совместить красные метки на его роторе и статоре, отжимая при этом ротор против часовой стрелки для выбора зазоров. В этом положении корпуса затянуть болт крепления верхней пластины октан-корректора и закрепить корпус распределителя.

8. Установить крышку распределителя и экран, проверить правильность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

9. Установку зажигания на двигателях, с которых снимался датчик-распределитель для регулировки и ремонта, но не снимался привод датчика-распределителя, нужно производить в соответствии с указаниями пп.-1. Наличие искрового разряда подтверждает исправность приборов системы зажигания.

11. Проверить работу системы зажигания в аварийном режиме, для чего следует:

а) пересоединить провод от разъема КЗ коммутатора на разъем аварийного вибратора, а заглушку с вибратора установить на разъем КЗ коммутатора.

б) пустить двигатель на 3 … 5 мин. После остановки двигателя перевести систему зажигания на рабочий режим.

12. Установив момент зажигания, привести его в соответствие с сортом применяемого топлива при помощи октан-корректора во время дорожных испытаний автомобиля с грузом, масса которого не менее 3000 кг. Во время дорожных испытаний надо выполнить следующие операции:

а) предварительным пробегом автомобиля прогреть двигатель до температуры охлаждающей жидкости, равной 75 … 80 °С, и двигаться по ровному участку пути с твердым покрытием на прямой передаче при установившейся скорости 30 км/ч;

б) резко нажать до отказа педаль управления дроссельными заслонками и, прислушиваясь к работе двигателя, держать ее в таком положении до тех пор, пока скорость автомобиля не достигнет 50 км/ч. В случае правильной установки момента зажигания при разгоне автомобиля будут прослушиваться легкие детонационные стуки, исчезающие при скорости 40 … 45 км/ч;

в) если детонационные стуки при разгоне автомобиля не слышны, то следует, вращая гайки октан-корректора, переместить стрелку в сторону знака «+», что приведет к увеличению угла опережения зажигания;

г) если детонационные стуки не исчезают при скорости 40 … 45 км/ч, следует переместить стрелку его верхней пластины относительно шкалы на нижней пластине в сторону знака «-»; это приведет к уменьшению угла опережения зажигания.

Примечание. Каждое деление на шкале октан-корректора соответствует значению изменения угла опережения зажигания в цилиндре, равному 4°.

ЗИЛ 130 и военный вариант Зил 131 — это одни из наиболее распространенных грузовых автомобилей на дорогах России. Да и сегодня владельцы не торопятся их списывать в утиль, а ухаживают и ремонтируют. Очень часто возникает проблема с настройкой зажигания на ЗИЛ 130 , после того как были заменены детали поршневой группы или в приводе газораспределительного механизма.

Теперь в подробностях рассмотрим, как выставить зажигание на ЗИЛ 130.

Вначале выкрутите свечку из первого цилиндра и разместите в отверстии бумажный тампон. После нужно медленно вращать кикстартером (рукояткой) вал коленчатый, до тех пор пока поршень первого цилиндра не займет предельную верхнюю мертвую точку (ВМТ). Это можно заметить по бумажной пробке, которая отбрасывается с маленьким хлопком из отверстия свечи. Вам необходимо выполнить совмещение метки шкива коленвала с гребенковой меткой ВМТ, которая установлена на крышке распредшестерен.

Выполните установку привода распределителя ЗИЛ 130 . Сначала его нужно опустить в отверстие моторного блока цилиндров и совместить отверстие пластины привода расположенной внизу с отверстиями блока цилиндров имеющими резьбу. Не должно происходить отклонения оси отверстия верхней пластины привода по отношению к пазу на валу привода более чем на 15 градусов в любую сторону. Паз должен быть смещен в сторону фронтального торца цилиндрического блока.

После правильной установки привода, выполните его закрепление на болты. Коленвал нужно поворачивать пока метка на шкиве не разместиться перед одной меткой, находящейся между 3 и 6 гребенками. Используя регулировочные винты, выполните установку верхней пластины системы октан-корректора в положение «0» на шкале нижней пластины. Это положение нужно зафиксировать и установить распределитель-прерыватель в приводе таким образом, чтобы расположение октан-корректора было в верхней части. По положению бегунка можно определить, где располагается провод первого цилиндра расположенного на крышке распределителя.

При повороте прерывателя за корпус, нужно добиться такого положения, когда перестает гореть контрольная лампочка, или до момента, когда отжимается кулачок вала подвижного контакта. Вам нужно поймать момент, когда подается искра на свечку первого цилиндра и зафиксировать корпус распределителя-прерывателя в данном положении.

Выполните установку крышки трамблера и вставьте высоковольтные провода. Сначала подсоедините провод, который подходит к первому цилиндру, далее провода оставшихся цилиндров в порядке котором они работают. Выполните подключение центрального провода на катушку зажигания.

Выполните проверку того как работает система зажигания, или наличие искры между блоком цилиндров и главным проводом. Если используется контактная система зажигания вам нужно размыкать контакты прерывателя. Если используется бесконтактная система, то включение и выключение зажигания осуществляется ключом.

С помощью электростартера нужно запустить ЗИЛ 130. Когда он окончательно прогреется, выполните полную проверку работы системы зажигания. А в случае если возникнут проблемы, вам обязательно нужно будет произвести регулировку системы зажигания, используя октан-корректор. Теперь Вы знаете как выставить зажигание на ЗИЛ 130, надеемся,что никаких трудностей при выполнении регулировки зажигания у Вас не возникнет.

Контакты прерывателя ЗИЛ видео

Система зажигания всегда была ахиллесовой пятой автомобиля зил 130. Периодически в разные времена эту проблему пытались разрешить, однако больших достижений отмечено не было. С появлением восьмицилиндрового двигателя для этого автомобиля стало ясно, что обычная контактная система зажигания не может обеспечить уверенное искрообразование на высоких оборотах для такого мотора. Назрела >необходимость создания контактно-транзисторной системы з>ажигания (КТСЗ).

Зажигание на зил 130 батарейное, контактно-транзисторное. Комплектуется катушкой зажигания Б114, распределителем, транзисторным коммутатором ТК102, добавочным двухсекционным сопротивлением, проводами высокого напряжения, свечами и выключателем зажигания. Катушка зажигания снабжена двумя выводными зажимами обмотки первичной цепи и может р>аботать лишь с транзисторным коммутатором. Она отличается сравнительно небольшим сопротивлением первичной обмотки, вследствие чего максимальный ток в первичной цепи достигает 8А против 4А в обычной. Вдобавок вторичная обмотка катушки не соединяется с первичной, что исключает чрезмерные нагрузки транзистора высоким напряжением. Установка катушки другого типа не допускается. Около неё располагается добавочное сопротивление, которое состоит из двух последовательно соединённых резисторов. Во время запуска двигателя и работы стартера одно из сопротивлений замыкается накоротко, что приводит к увеличению напряжения в момент запуска.

Прерыватель КТСЗ размыкает не первичную цепь системы зажигания, а цепь более низкого тока (порядка 0,7а) управления транзистором, основной составляющей транзисторного коммутатора. В свою очередь транзистор управляет более сильным током первичной обмотки катушки зажигания. Вследствие разгрузки контактов прерывателя от первичного тока их ресурс увеличивается до 100 тыс.км.

Вместе с тем вторичное напряжение в КТСЗ, как и в обычной контактной системе зажигания, зависит от напряжения на борту автомобиля, что ухудшает запуск двигателя, особенно в холодную погоду. Ощутимое потребление электроэнергии при неработающем двигателе с замкнутыми контактами замка зажигания и прерывателя также можно отнести к недостаткам КТСЗ. Это служит причиной разряда аккумулятора, к тому же может стать причиной выхода из строя коммутатора, катушки и неисправности всей системы зажигания. Остаётся и необходимость регулярного контроля состояния контактов прерывателя.

Бесконтактная система зажигания лишена перечисленных недостатков и является конструктивным продолжением контактно-транзисторной системы. Такая схема системы зажигания зил 130 отличается отсутствием механического привода в системе формирования импульсов напряжения в первичной цепи зажигания. Здесь вместо контактного прерывателя, размыкающего электрическую цепь посредством механического привода, применяется бесконтактный датчик.

Электронное зажигание для старых автомобилей

В старых автомобилях с карбюратором для зажигания свечей зажигания используется система точечного зажигания с контактным прерывателем (CB). Вы можете преобразовать систему зажигания вашего автомобиля с CB-конденсаторного типа в электронную с использованием транзисторного переключения. Схема электронной катушки зажигания показана на рис. 1, а ее электрические соединения на рис. 2.

Электронная катушка зажигания

На рис. 1, когда точка CB открыта, оба транзистора Т1 и Т2 закрыты, и ток через катушку зажигания не течет.При замыкании точки CB транзисторы Т1 и Т2 открываются, и через катушку зажигания протекает очень большой ток. В результате в катушке зажигания возникает очень высокое напряжение, приводящее в действие свечу зажигания. Красный светодиод (LED1) горит, указывая на пульсирующее действие точки CB. Балластный резистор R6 (2,2 Ом, 10 Вт) ограничивает ток через катушку зажигания.

Рис. 1: Принципиальная схема электронного зажигания для старых автомобилей

Зеленый светодиод (LED2), подключенный в выходной секции, загорается с обратной ЭДС, поэтому его следует подключать с обратной полярностью, как показано на рис.1. Используйте подходящий радиатор для силового транзистора C4424 (T2).

На рис. 2 показана катушка зажигания вместе с конденсатором и соединением EHT с свечой зажигания/распределителем. Конденсатор не требуется для электронного зажигания. Один контакт точки CB уже заземлен, а другой контакт, идущий к катушке зажигания, необходимо изолировать. Этот контакт отмечен на схеме как «X» и воспринимает вход в электронное зажигание.

Рис. 2: Схема подключения катушки зажигания

Примечание:

Не снимайте винт с головкой CB, так как нет необходимости изменять зазор переключателя, который изменит настройку двигателя.Все, что вам нужно сделать, это снять конденсатор с распределителя и перерезать провод, идущий к точке катушки зажигания (отрицательной).

Будьте осторожны, чтобы не коснуться контактов катушки зажигания при подключении цепи. Питание схемы осуществляется от существующей проводки автомобильного аккумулятора в точке «В» (плюс). Убедитесь, что вы не замкнули провода, так как это может привести к возгоранию.

Работа цепи

В системе зажигания массу (минус) можно брать с любого винта на шасси автомобиля.Соберите схему на печатной плате общего назначения и поместите ее в металлическую коробку с надлежащей изоляцией. Вы также можете использовать пластиковую распределительную коробку для электроники. Однако необходимо позаботиться об изоляции радиатора транзистора C4424 от коробки, так как он будет очень горячим.

Как упоминалось ранее, внутри распределителя находится конденсатор. Возможно, вам придется снять крышку распределителя, разблокировав два зажима. Затем отрежьте одну сторону провода конденсатора. Делайте это осторожно. Если вы хотите, вы можете снять конденсатор и оставить его вне распределителя.Соедините одну точку конденсатора с землей, а другую оставьте открытой, заклеив изоляционной лентой. В случае сбоя электронного зажигания вы можете завести автомобиль, просто вернувшись к старой системе. Так что не выбрасывайте конденсатор.

Примечание:

Избегайте короткого замыкания любого провода с массой. Автомобильный аккумулятор может выдавать ток до 100 А, что опасно. Поэтому необходимо соблюдать осторожность при обращении с проводкой цепи зажигания.

Для удовлетворительной работы цепи используйте катушку зажигания от Autolec/Lucas, свечи зажигания от Champion и любой кабель зажигания нерезистивного типа (при измерении сопротивления кабеля зажигания оно должно быть близко к нулю).

Не заменяйте C4424 каким-либо другим транзистором, так как только C4424 может противостоять противо-ЭДС от катушки зажигания.

Что касается свечей зажигания, то их менять не нужно. Кроме того, никогда не вынимайте распределитель или его регулировочную гайку. Когда вы заменяете старую систему электронным зажиганием, угол опережения зажигания остается прежним.


Статья была впервые опубликована в феврале 2008 г. и недавно была обновлена.

Бесконтактная система зажигания. Система зажигания автомобиля уаз Как поставить электронное зажигание на уаз

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием может включать распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У, замок зажигания ВК330.

В состав контактной системы зажигания УАЗ с электрооборудованием могли входить распределитель зажигания Р132 или Р103, катушка зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или СН433, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

УАЗ Контактная система зажигания, состав и общее устройство.
Принципиальная схема контактной системы зажигания УАЗ.
Распределитель зажигания R119-B.

В состав контактной системы зажигания входит распределитель зажигания, служащий для прерывания тока в первичной цепи катушки зажигания, распределения высокого напряжения по свечам зажигания и изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя.Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан-корректора.

Прерыватель содержит корпус, приводной вал с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижный, соединенный с массой, и подвижный в виде молотка, изолированный от массы и соединенный проводником с изолированным низковольтным выводом, а также войлочный вкладыш для смазки кулачка.

Подвижная пластина соединена штоком с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки на двигатель.Зазор между контактами регулируется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, установленной в пазу регулировочного винта.

Распределитель состоит из ротора с токоведущей пластиной и крышки с боковыми и центральным электродами. Центральный электрод содержит контактный уголь. Ротор вращается вместе с кулачком измельчителя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединены высоковольтными проводами от зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания подается через контактный уголь на проставочную пластину ротора, а от нее через боковые электроды по высоковольтным проводам на свечи зажигания. С помощью октан-корректора, установленного на корпусе прерывателя, производится ручная регулировка угла опережения зажигания.

Распределитель зажигания Р132.

Имеет ту же конструкцию, что и распределитель Р119-Б, и отличается от него наличием защитного экрана и характеристикой центробежного регулятора.

Центробежный, вакуумный регулятор и октан-корректор.

Используется для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до достижения поршнем верхней мертвой точки ВМТ на такте сжатия. Так как время горения рабочей смеси практически не меняется, то при увеличении частоты вращения коленчатого вала поршень успевает отойти от ВМТ на большую величину при сгорании смеси после прохождения ВМТ, чем при низкой частоте вращения коленчатого вала.

Смесь будет гореть в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полную мощность. Поэтому при увеличении частоты вращения коленчатого вала воспламенение рабочей смеси должно происходить раньше, до подхода поршня к ВМТ, чтобы обеспечить полное сгорание смеси к моменту прохождения поршнем ВМТ при наименьшем объеме. Кроме того, при одной и той же частоте вращения коленчатого вала угол опережения зажигания должен уменьшаться при открытии дроссельных заслонок и увеличиваться при их закрытии.

Это связано с тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, в результате чего увеличивается скорость сгорания смеси . И наоборот — при закрытых дроссельных заслонках скорость сгорания смеси снижается.

Момент зажигания автоматически изменяется в зависимости от частоты вращения коленчатого вала с помощью центробежного регулятора. Он состоит из двух грузов, которые надеты на оси, закрепленные на роликовой плите и стянуты двумя пружинами.При увеличении частоты вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают планку с кулачком в сторону его вращения на определенный угол, что обеспечивает более раннее размыкание контактов прерывателя, то есть большее опережение зажигания.

Автоматическое управление опережением зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Мембрана регулятора пружиной прижата к прерывателю.Полость с одной стороны диафрагмы соединена с атмосферой, а с другой стороны с помощью штуцера и трубопровода с карбюратором.

При закрытых дроссельных заслонках разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма, преодолевая сопротивление пружины, выгибается наружу и через шток поворачивает подвижную пластину в сторону увеличения угла опережения зажигания. При открывании заслонок диафрагма изгибается в другую сторону, поворачивая пластину в сторону уменьшения угла опережения зажигания.

Октан-корректор используется для ручной регулировки угла опережения зажигания в зависимости от октанового числа топлива. Угол опережения зажигания изменяется при вращении корпуса распределителя относительно вала распределителя с помощью гаек. На неподвижной табличке октан-корректора есть деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в сторону «плюса» более раннее зажигание. При движении в сторону «минуса» — позже.

Катушки зажигания Б115-Б и Б5-А.

Контактная система зажигания УАЗ может комплектоваться одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием добавочного резистора на катушке Б5-А, расположенной на корпусе катушки Б115-Б. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую намотана вторичная обмотка и поверх нее первичная обмотка, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом.Внутренняя полость катушки заполнена трансформаторным маслом, что улучшает изоляцию катушки и снижает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора, внутри которого находится центральный электрод, уплотнитель и боковой электрод. В наконечнике высоковольтного провода, подсоединенного к свече, установлен резистор для подавления радиопомех.

Свеча зажигания экранированная Ч402-Б.

В комплект экранированной свечи зажигания SN302-B входят уплотнительная резиновая втулка, герметизирующая ввод провода в свечу зажигания, керамическая изолирующая экранирующая втулка и керамическая вставка со встроенным резистором для подавления радиопомех.Соединение высоковольтного провода с электродом лейнера осуществляется следующим образом.

На конец высоковольтного провода, выходящего из экранирующей оплетки, надевается резиновая уплотнительная заглушка свечи, затем провод вводится в контактное устройство. Жилу провода, оголенную по длине на 8 мм, вводят в отверстие втулки, развальцовывают в дне керамической чашки контактного устройства и распушивают так, чтобы контактное устройство зажималось на проводе.

Вариант УМЗ 4216 с отдельными катушками от двигателя 406.Главное не перепутать провода управления низковольтной катушкой. Главное знать, что отсчет цилиндров начинается с переднего бампера автомобиля.

Бегунок должен стоять у внутреннего контакта крышки, соединенной проводом со свечой первого цилиндра. Закрыв отверстие бумажной пробкой, проворачиваем коленчатый вал. Момент выхода пробки соответствует началу такта сжатия. Непрерывная детонация указывает на чрезмерное опережение зажигания.Отсутствие детонации требует увеличения угла опережения зажигания, после чего испытание необходимо повторить.

Запуск двигателя любого автомобиля возможен за счет воспламенения горючей смеси в цилиндрах. блок питания. Как уже было сказано, зажигание на УАЗе выполняет одну из основных функций при запуске силового агрегата. Основными элементами системы контактного типа являются аккумулятор, КЗ, привод, свечи, конденсатор и прерыватель с распределителем.Система бесконтактного зажигания, которая называется транзисторной. Как после подключения выставить зажигание для корректной работы мотора? Следующим шагом будет установка крышки контроллера на место и диагностика высоковольтных проводов.

Выключить зажигание и демонтировать крышку распределителя, к ней подсоединены наконечники и высоковольтные кабели. Затем от распределительного механизма необходимо отсоединить провод, подключенный к выключателю. Взяв ключ на 13, откручиваем две гайки крепления устройства и демонтируем механизм вместе с приводом масляного насоса от силового агрегата.

A12BS неразборная конструкция.

Re: Нумерация цилиндров ЮМЗ 417

Датчик напряжения состоит из ротора и статора. Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки. После каждой настройки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Нумерация радиаторов. Снимите свечу с первого, доверните ее до сжатия (проверьте, как она шипит пальцем), доверните ее до точки зажигания (по меткам на шкиве) и посмотрите на бегунок. Подключить первый провод туда, где бегунок, а остальные соответственно по порядку вдоль бегунка.

Прошу прощения за ламерский вопрос, но предыдущий владелец аффтомобиля утверждает, что нумерация цилиндров на ЮМЗ 417 идет не от радиатора, а от салона.Я встретил это течение на французском языке.

Оба клапана на цилиндре 1 закрыты? ГРМ по меткам?

Поставить ВМТ в 1 цилиндр, снять с привода трамблер (в простонародье пыльник) и заглянуть внутрь. Иногда привод распределителя выставлен неправильно. Попробуй поставить очень раннее зажигание, если станет лучше то переставить шестерню привода трамблера на 1 зуб. Достаточно аккуратно поставить привод масляного насоса на место.

Движение без помех: выставить зажигание на УАЗ

Работа двигателя автомобиля невозможна без правильно выставленного угла опережения зажигания.Снимите крышку с распределителя зажигания. Например, для автомобиля ВАЗ-2106 выключатель можно установить в свободное пространство между бачком омывателя и левой фарой. Просверлите 2 отверстия и прикрутите выключатель саморезами. Правильная установка опережения зажигания в бесконтактной системе зажигания позволяет эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, соответствующее углу опережения зажигания 5 градусов. Проверить порядок подключения высоковольтных проводов цилиндров двигателя.

Система зажигания является основой нормальной работы двигателя автомобиля. Если какие-то действия были неверными, это отразится при запуске двигателя стартером, автомобиль движется. И все, что вам нужно сделать, это отрегулировать подачу искры – правильно выставить зажигание на бесконтактной системе. Закручиваем болт у указателя на корпусе датчика-распределителя. Обязательно проверьте, как установлены провода зажигания к свечам с учетом порядка работы цилиндров 1-2-4-3.При отсутствии детонации увеличьте угол опережения зажигания.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера.

Распределитель УАЗ считается одним из важных узлов системы зажигания автомобиля. Какая схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как отрегулировать и отрегулировать угол опережения? Также система зажигания может быть электронной.Прежде всего, вы должны зафиксировать свою машину на одном месте, для этого потяните за рычаг стояночного тормоза.

Зажигание необходимо устанавливать, если распределитель зажигания снят с двигателя или нарушен угол опережения зажигания. ВМТ по метке на шкиве коленчатого вала двигателя (рисунок 15.13). В системе зажигания возможны следующие характерные неисправности: не работает система зажигания, система зажигания работает с перебоями, нарушен угол опережения зажигания.

Это будет начало такта сжатия в 1-м цилиндре. 5. Вверните стопорный винт и еще раз проверьте зазор между контактами. 6. Установите ротор и закрепите крышку распределителя.

С помощью аварийного вибратора бесконтактная аккумуляторная система зажигания УАЗ может работать при отказе или поломке транзисторного коммутатора или катушки статора датчика-распределителя. Для перехода на работу с аварийным вибратором необходимо отсоединить провод от клеммы КЗ выключателя и подключить его к выходу аварийного вибратора.

Это видно не только при запуске двигателя стартером, но и при движении автомобиля. После, нужно проверить установку проводов зажигания по основному порядку работы цилиндров один-два-четыре-три, отсчитывать надо (час стр.). После того, как вы установили зажигание, нужно проверить правильность его установки в движении.

Транзисторный ключ

.

И если первое можно решить с помощью катков и асфальтоукладчиков, то с дорогами — все НАМНОГО СЛОЖНЕЕ.

3. Проверните коленчатый вал до начала такта сжатия. 6. Установите крышку распределителя и подключите высоковольтные провода в соответствии с порядком работы цилиндров 1-2-4-3.

Дополнительное сопротивление.

Происходит падение мощности двигателя, заметное увеличение расхода топлива и, самое главное, машину начинает трясти и она может просто внезапно заглохнуть. Если это не так, то проверните коленчатый вал на 180 градусов.

В тренде:

Распределитель УАЗ считается одним из важных узлов системы зажигания автомобиля.Правильная регулировка этого механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, каков принцип работы системы зажигания и как ее правильно настроить своими руками, вы можете узнать из этого материала.

[Скрыть]

Обзор СЗ на знаменитый УАЗ

Какая схема подключения электронного или бесконтактного зажигания на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как отрегулировать и отрегулировать угол опережения? Для начала разберем основные моменты, касающиеся действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Большую роль в работе и запуске автомобильного двигателя играет система зажигания, а точнее ее правильная настройка. При правильной регулировке в силовом агрегате горючая смесь будет правильно гореть в результате подачи заряда через свечи. На каждый цилиндр двигателя УАЗ ставится свеча, каждый из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр через определенное время.Следует иметь в виду, что любая СЗ дает возможность не только подать нужный разряд, но и определяет его силу.

Аккумулятор машины в силу своих технических характеристик не может выдавать напряжение с током, необходимым для воспламенения смеси. Это связано с тем, что аккумулятор может вырабатывать ток только определенной силы. А за счет правильной работы системы значение тока значительно увеличивается, что позволяет успешно воспламенять топливно-воздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем низковольтное напряжение в бортовой сети 12 вольт преобразуется в высоковольтную катушку. В результате значение напряжения увеличивается до 30 тыс. В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Свеча сама производит искру, которая воспламеняет смесь.

Схема бесконтактной системы УАЗ

Какие бывают СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим подробно каждую из них:

  1. контактный вид. Этот тип СЗ устарел, однако используется на большинстве машин. В такой системе принцип работы заключается в выдаче определенного импульса, который формируется в распределителе – распределительном устройстве.
    Контактная система считается одной из самых простых по устройству, что является преимуществом, так как в случае неисправности автовладелец сможет самостоятельно проверить и отремонтировать систему.Кроме того, цены на конструкционные детали контактной системы обычно доступны, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактного типа, также называемого транзисторным. По сравнению с контактной бесконтактная система имеет больше преимуществ. Образующаяся искра имеет большую мощность, что достигается за счет образования высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оснащены электромагнитным устройством, позволяющим добиться более стабильной работы двигателя.В конечном итоге, если силовой агрегат УАЗ настроен правильно, то и с помощью бесконтактной системы можно не только увеличить его мощность, но и добиться экономии топлива, пусть и незначительной.
    Также такие системы легче обслуживать. Одним из основных нюансов в плане технического обслуживания является необходимость периодической смазки привода распределителя – не реже, чем через каждые 10 тысяч километров пробега. Из основных недостатков следует выделить сложность ремонта. На практике отремонтировать бесконтактную СЗ будет проблематично, так как для диагностики системы потребуется оборудование, которое обычно есть в наличии на СТО.
  3. Также система зажигания может быть электронной. Этот вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится в основном на новые автомобили. Если сравнивать с контактной и бесконтактной, то электронная система имеет более сложное устройство. Главное преимущество этой системы в том, что при необходимости процесс регулировки угла зажигания будет осуществляться намного проще.
    Кроме того, в электронной системе отсутствуют контакты, подверженные окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой практически всегда выгорает полностью.Но несмотря на все достоинства электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую ​​СЗ своими руками практически невозможно, так как, опять же, для выполнения этой задачи потребуется оборудование (видео опубликовал Наиль Порошин).

Итак, как самостоятельно выставить угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь необходимо зафиксировать свой автомобиль в одном месте, для этого нужно потянуть за рычаг стояночного тормоза.Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом необходимо следить за тем, чтобы отверстие на шкиве коленчатого вала совпадало с риской, отмеченной на крышке ГРМ.
  2. После этого следует снять крышку с распределительного механизма. После демонтажа можно увидеть ползунок, который находится внутри самой крышки, напротив контакта. Если ползунка нет, снова проверните коленвал на 180 градусов, а затем установите октан-корректор на 0.При помощи гаечного ключа потребуется прикрутить указатель к корпусу ГРМ так, чтобы он был совмещен со средней риской. Когда эти действия выполнены, необходимо немного ослабить крепежный болт, которым пластины крепятся к корпусу трамблера.
  3. Затем, удерживая ползунок на одном месте пальцем, чтобы предотвратить его вращение, необходимо аккуратно повернуть сам корпус, это устранит возможный люфт в приводе. Корпус необходимо вращать до совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на поворотном устройстве.После этого саму пластину необходимо закрепить на корпусе с помощью соответствующего болта.
  4. После выполнения этих действий необходимо установить на место крышку контроллера и проверить кабели высокого напряжения. Нужно следить за тем, чтобы эти провода были установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно выставить угол опережения, нужно убедиться, что вся процедура была выполнена правильно.
  5. Для диагностики правильности выполненных действий необходимо запустить двигатель вашего УАЗа и подождать около 5-10 минут, пока силовой агрегат прогреется.Рабочая температура мотора около 90 градусов, можно подождать пока ДВС прогреется до 80 градусов. Затем нужно выехать на ровную дорогу и разогнать машину до 40 км/ч, после чего следует резко нажать на газ. В этот момент автомобиль будет разгоняться и если при увеличении скорости до 60 км/ч из-под капота будет слышна кратковременная детонация (металлический стук), это говорит о том, что все действия были выполнены правильно.
    Если детонация слишком долгая, то систему все равно нужно будет настраивать.Для этого корпус механизма газораспределения нужно будет повернуть на одно деление или половину, при этом поворачивая его против часовой стрелки. Если диагностика показала, что стука «пальцев» нет вообще, то следует увеличить угол опережения. Для этого механизм необходимо повернуть в обратную сторону.

Фотогалерея «Как отрегулировать»

Руководство по замене трамблера с приводом масляного насоса

Перед установкой нового трамблера с приводом необходимо взвесить свои силы, так как не рекомендуется ошибаться при выполнении работай.

Итак, как заменить и установить трамблер:

  1. Выключить зажигание и демонтировать крышку трамблера, к ней подсоединены наконечники и высоковольтные кабели.
  2. Затем от распределительного механизма необходимо отсоединить провод, подключенный к выключателю. Также необходимо отсоединить патрубок, подсоединенный к вакуумному регулятору.
  3. Взяв ключ на 13, отверните две гайки крепления устройства и демонтируйте механизм вместе с приводом масляного насоса от силового агрегата.
  4. После выполнения этих действий вы сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто монтируйте новый механизм, при этом следите за тем, чтобы бегунок располагался напротив метки. Все действия выполняются в обратном порядке. Когда установка завершена, угол опережения регулируется.
  5. Если в результате изменилось расположение вала, то перед установкой необходимо переместить поршень цилиндра 1 в верхнюю мертвую точку.Нужно добиться совмещения меток на шкиве и указателя на самом моторе.

Любая бесконтактная система зажигания в основном отличается только производителем и имеет следующие конструктивные особенности- это датчик-распределитель или просто трамблер, свечи зажигания и катушка зажигания, резистор (отвечает за сопротивление), аварийный вибратор и переключатель.

Распределитель имеет простое устройство, состоящее из корпуса, крышки (обычно пластиковой), 2-х регуляторов, ролика и датчика напряжения, а также корректора.Датчик напряжения имеет ротор и статор. Имеют специальные метки для установки начального зажигания (первичного).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом и вторичной 13000-13400 Ом, при температуре около 25. Максимальное напряжение до 30000 В на вторичной обмотке.
Транзисторный переключатель — простейшее устройство, состоящее из корпуса с платой, а аварийный вибратор имеет те же детали, что и последний, но вступает в работу при выходе из строя переключателя.

При каких условиях проводить ТО

Как правило, зажигание требует обслуживания по мере обнаружения неисправности, но по регламенту рекомендуется по пробегу. 8000 км. Затяните гайки распределителя и крепления контактов провода. 16000 км. Осмотр состояния визуально, очистка видимых элементов от загрязнений. Смазка втулки ротора. 50000 км. Чистка подшипников и закладка новой смазки, очистка всех деталей от грязи, протяжка контактов проводки.

Как установить желаемую точку воспламенения.
1. Поршень 1-го цилиндра должен находиться в верхней мертвой точке, это достигается прокручиванием распредвала, при этом следят за метками, они должны совпадать.

2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод ползуна совпал с выемкой на крышке. 3. Пластина корректора прикручивается болтом к корпусу, затяжка производится до положения указателя в середине размеченной шкалы. 4. Пластина ослабляется с помощью удерживающего ее болта.5. Поворачивая корпус трамблера, и одновременно удерживая ползунок, следят за метками на роторе и статоре (они должны совпадать), после чего снова затягивают пластину. 6. Собираем все в обратном порядке и проверяем машину на точность опережения зажигания.

Двигатель прогревается до рабочей температуры(80-90 градусов), далее выбираем ровный и прямой участок дороги, сильно нажимая на педаль газа, разгоняем машину. Услышав легкую детонацию, делаем вывод, что регулировка произведена правильно.При значительно большей детонации или ее отсутствии производят следующие манипуляции — поворачивает корпус по часовой стрелке при отсутствии и против часовой стрелки при значительной детонации.

В состав бесконтактной системы зажигания УАЗ-31519 с двигателем УМЗ-4218 входят: датчик-распределитель, транзисторный ключ, катушка зажигания, провода низкого и высокого напряжения, замок зажигания.

Состоит из корпуса, крышки, валика, датчика синусоидального напряжения, центробежно-вакуумного регулятора, октан-корректора.Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения вала.

Датчик напряжения состоит из ротора и статора, ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. На втулке в верхней части ротора установлен ползунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, соединенный с проводом датчика.Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе. На роторе имеется метка, на статоре стрелка, которые служат для установки начального момента искрения.

Катушка зажигания B116.

Сопротивление обмотки при температуре 25 градусов +-10: первичная — 0,43 Ом, вторичная — 13000-13400 Ом. Максимальное развиваемое вторичное напряжение составляет 30 000 Вольт. Катушка имеет высоковольтный вывод и два низковольтных вывода: К-вывод для соединения с «+» выводом переключателя, немаркированный вывод — с короткозамкнутым выводом переключателя.

Свеча зажигания.
Замок зажигания 2108-3704005-40.

С противоугонным замком, с блокировкой от повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокирующее устройство от повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Такой поворот возможен только после возврата ключа в положение 0 (выкл.). Запирающий стержень противоугонного устройства должен выдвигаться, когда ключ установлен в положение 0 и вынут из замка.Ключ разрешается вынимать из замка только в положении 0.

Включенные цепи при различных положениях ключа зажигания:

0 — все выключено, контакт «30» запитан.

I — зажигание, контакты «30» — «15» находятся под напряжением, цепи обмотки разгрузочного реле, обмотки возбуждения генератора, система зажигания, система управления включены электромагнитный клапан карбюратора, указатели поворотов , свет заднего хода, приборы управления.

II — зажигание и стартер, контакты «30» — «15» и «30» — «50» находятся под напряжением, включаются те же цепи, что и в положении I ключа зажигания, плюс обмотка дополнительное реле стартера.

Бесконтактная система зажигания УАЗ-31601 с двигателем УМЗ-421-30.

В состав бесконтактной системы зажигания двигателя УАЗ-31601 с двигателем УМЗ-421-30 входят: датчик-распределитель, транзисторный коммутатор, катушка зажигания, добавочное сопротивление, свечи зажигания, провода низкого и высокого напряжения, замок зажигания.

Карбюраторный двигатель УМЗ-4218 на УАЗ-31519 в первую очередь отличается от карбюраторного двигателя УМЗ-421-30 на УАЗ-31601 степенью сжатия в цилиндрах. Для первого это значение равно 7,0, а для второго 8,2.

Датчик-распределитель 3312.3706-01.

Устройство и характеристики такие же, как в системе зажигания УАЗ-31519.

Переключатель транзисторный 1302.3734-01 или 468.332.007 или 3.629.000.

Состоит из корпуса и платы с радиоэлементами.Выводы транзисторного коммутатора предназначены: вывод Д — для соединения с низковольтным выводом датчика-распределителя, вывод КЗ — для соединения с выводом катушки зажигания, вывод «+» — для соединения с выводом » +» дополнительного сопротивления или блока предохранителей.

Катушка зажигания B116.

Полностью соответствует одноименной катушке зажигания в системе бесконтактного зажигания УАЗ-31519.

Дополнительное сопротивление 1402.3729.

Величина активного сопротивления между выводами «+» и «С» — 0.71+-0,05 Ом, между выводами «С» и «К» — 0,52+-0,05 Ом.

Свеча зажигания.

A11P, A14BP или Brisk NR17YC.

Замок зажигания.

На автомобиле УАЗ-31601 применяется замок зажигания 2110-3704005 с противоугонным замком, с блокировкой от повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда.

Техническое обслуживание бесконтактной системы зажигания УАЗ-31519 и УАЗ-31601.

Регулярно проверяйте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов, бегунка, крышки распределителя и при их загрязнении протирайте ветошью, смоченной в чистом бензине.Периодически проверяйте замок зажигания на правильность замыкания контактов при различных положениях ключа, работу противоугонного устройства и работу блокирующего устройства от повторного включения стартера.

Через 50 000 км. измерьте сопротивление комбинированного нагара, расположенного во внутренней части центрального выхода крышки трамблера. Уголь подлежит замене, если значение его сопротивления выходит за пределы 6000-15000 Ом.

Шарикоподшипник опоры статора тщательно промойте чистым бензином, залейте в него смазку Литол-24 не более чем на 2/3 свободного объема подшипника, предварительно сняв крышку, ползунок, ротор и опору статора.

Во избежание перехлеста поверхностей и прогорания крышки датчика-распределителя, проследите за тем, чтобы высоковольтные провода с наконечниками были введены в гнезда крышки до упора. Не включайте зажигание, если на крышке есть влага. Содержать в чистоте пластиковые детали — крышку, бегунок, низковольтную клемму и т.д.

Установка момента зажигания в бесконтактной системе зажигания УАЗ-31519 и УАЗ-31601.

1. Установите поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совмещения метки М3 (5 градусов до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика-распределителя. Убедиться, что беговой электрод установлен напротив вывода на крышке датчика-распределителя, отмеченного цифрой «1» — вывода для провода зажигания свечи зажигания первого цилиндра двигателя.

3. Закрепить пластину октан-корректора датчика-распределителя болтом с вставленной в нее стрелкой к корпусу привода так, чтобы стрелка совпала со средним делением шкалы октан-корректора.Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

4. Удерживая ползунок пальцем против его вращения (для устранения зазоров в приводе), осторожно повернуть корпус до совмещения красной метки на роторе и кончика лепестка на статоре в одну линию. Прикрутите пластину октанового корректора к корпусу датчика распределителя.

5. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прослушивая работу двигателя УАЗ во время движения автомобиля. Для этого прогрейте двигатель до температуры 80 градусов Цельсия и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, придайте автомобилю ускорение, резко нажав на педаль привода дроссельную заслонку. Если при этом наблюдается незначительная кратковременная детонация до скорости 55 — 60 км/ч, значит угол опережения зажигания установлен правильно.

При сильной детонации повернуть корпус датчика распределителя по шкале октан-корректора на 0,5 — 1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4 градуса, считая от коленчатого вала. При полном отсутствии детонации необходимо увеличить угол опережения зажигания, повернув корпус датчика-распределителя по часовой стрелке.

Патент США на бесконтактную систему зажигания для двигателя внутреннего сгорания. Патент (Патент № 4,150,652, выдан 24 апреля 1979 г.)

Настоящее изобретение относится к бесконтактной системе зажигания для двигателя внутреннего сгорания, в которой одни и те же генераторные катушки магнитогенератора используются как в источнике питания зажигания, так и в качестве источника питания сигнала зажигания, а выходной сигнал генераторных катушек преобразуется через две схемы преобразования сигнала, имеющие разные импедансы, для обеспечения сигнала зажигания.

Традиционные бесконтактные системы зажигания конденсаторного типа с зарядом и разрядом, использующие магнетогенератор в качестве источника зарядного питания конденсатора, а также источника питания сигнала зажигания, сконструированы таким образом, что положительный выход зарядной катушки конденсатора, расположенной в магнитогенераторе, используется для заряжают конденсатор, и, по крайней мере, часть сгенерированного впоследствии отрицательного выходного сигнала подается через схему преобразования сигнала на затвор тиристора для управления накопленным зарядом на конденсаторе, так что тиристор включается, а накопленный заряд на конденсаторе уменьшается. быстро разряжается через катушку зажигания в цепи разряда, чтобы обеспечить желаемую искру зажигания.Недостатком этого типа системы зажигания является то, что диапазон схем опережения зажигания, которые могут быть спроектированы, ограничен формами генерируемого выходного сигнала.

В последнее время, особенно для двухтактных двигателей внутреннего сгорания, которые работают на высоких скоростях для целей гонок и т.п., возникла потребность в системе зажигания, которая способна сравнительно быстро задерживать искру на скоростях, близких к максимально полезное число оборотов для повышения эффективности двигателя.С другой стороны, для четырехтактных двигателей внутреннего сгорания возникла потребность в системе зажигания, которая способна быстро изменять угол опережения зажигания на скоростях, близких к скорости холостого хода. Также существовала потребность в системе зажигания, предназначенной для других целей, а именно такой, которая спроектирована таким образом, чтобы на скоростях, близких к максимальному полезному числу оборотов, угол опережения зажигания быстро менялся на такой, который снижает выходную мощность двигателя. чтобы предотвратить опасность из-за ненормально высокой скорости работы двигателя.Однако, если момент зажигания резко замедляется, как упоминалось ранее, когда двигатель не находится под нагрузкой, например, когда автомобиль перепрыгивает через яму во время движения по дороге, существует опасность того, что частота вращения двигателя станет чрезмерно высокой, что приведет к замедлению момент зажигания чрезмерно, что приводит к неудовлетворительной работе двигателя. Кроме того, система зажигания с характеристикой опережения зажигания четырехтактных двигателей имеет тот недостаток, что существует опасность работы двигателя на ненормально высоких оборотах.

Системы зажигания типа, способного обеспечить желаемые сложные характеристики опережения зажигания, показаны, например, в публикации заявки на патент Японии № 48-44698 и публикации выложенной заявки на патент Японии № 48-45721, в которых тизитор, контролирующий заряд конденсатора, управляется в соответствии с комбинированным выходным сигналом двух сигнальных катушек генератора переменного тока, имеющих разное число витков, и приспособлен для формирования выходных сигналов, которые находятся в фазе или не в фазе друг с другом.Недостатком этого типа системы зажигания является то, что можно обеспечить только заданное положительное опережение зажигания (отрицательное опережение искры обеспечить нельзя), и, кроме того, момент зажигания управляется в соответствии с генерируемыми выходными сигналами сигнальных катушек как таковых, что делает установка опережения зажигания затруднена и требует использования различных сигнальных катушек.

Таким образом, целью настоящего изобретения является создание бесконтактной системы зажигания для двигателя внутреннего сгорания, в которой можно легко получить любую требуемую характеристику опережения зажигания.

Другой целью изобретения является создание бесконтактной системы зажигания для двигателя внутреннего сгорания, которая проста по конструкции и в которой как источник питания зажигания, так и источник питания сигнала зажигания могут быть обеспечены одними и теми же генераторными катушками магнитопровода. генератор.

Еще одной целью изобретения является создание бесконтактной системы зажигания для двигателя внутреннего сгорания, которая способна обеспечить не только положительные характеристики опережения зажигания, но также и отрицательные характеристики опережения зажигания, благодаря чему при работе на высоких скоростях двухтактного гоночного внутреннего двигателя В двигателе внутреннего сгорания угол опережения зажигания быстро замедляется, чтобы повысить эффективность двигателя и предотвратить превышение скорости двигателя.

Эти и другие цели изобретения будут очевидны из описания, взятого в связи с прилагаемыми чертежами.

РИС. 1 представляет собой принципиальную схему, показывающую первый вариант осуществления бесконтактной системы зажигания в соответствии с настоящим изобретением.

РИС. 2 представляет собой диаграмму сигналов, полезную для пояснения работы системы, показанной на фиг. 1.

РИС. 3 представляет собой характеристическую диаграмму момента зажигания системы, показанной на фиг.1.

РИС. 4 представляет собой принципиальную схему, показывающую второй вариант осуществления системы изобретения.

ФИГ. 5 и 6 представляют собой диаграммы характеристик момента зажигания системы, показанной на фиг. 4.

ФИГ. 7 и 8 представляют собой принципиальные схемы, показывающие соответственно третий и четвертый варианты осуществления системы по данному изобретению.

РИС. 9 представляет собой диаграмму сигналов, полезную для пояснения работы системы, показанной на фиг. 8.

РИС. 10 представляет собой характеристическую диаграмму момента зажигания системы, показанной на фиг.8.

ФИГ. 11, 12, 13 и 14 представляют собой принципиальные схемы, показывающие пятый, шестой, седьмой и восьмой варианты осуществления системы по данному изобретению.

РИС. 15 представляет собой диаграмму сигналов, полезную для пояснения работы системы, показанной на фиг. 14.

РИС. 16 представляет собой принципиальную схему, показывающую девятый вариант осуществления системы согласно изобретению.

РИС. 17 представляет собой диаграмму сигналов, полезную для пояснения работы системы, показанной на фиг. 16.

РИС. 18 представляет собой характеристическую диаграмму момента зажигания системы, показанной на фиг.16.

РИС. 19 представляет собой принципиальную схему, показывающую десятый вариант осуществления системы согласно изобретению.

РИС. 20 представляет собой диаграмму сигналов, полезную для пояснения работы системы, показанной на фиг. 19.

РИС. 21 представляет собой характеристическую диаграмму момента зажигания системы, показанной на фиг. 19.

РИС. 22 представляет собой принципиальную схему, показывающую одиннадцатый вариант осуществления системы изобретения.

Теперь настоящее изобретение будет описано более подробно со ссылкой на проиллюстрированные варианты осуществления.

Обратимся сначала к ФИГ. 1, показывающий первый вариант осуществления изобретения, цифрами 1 и 2 обозначены известные катушки заряда конденсаторов генератора переменного тока с постоянными магнитами (далее именуемого магнитогенератором), а именно цифрой 1 обозначена высокоскоростная катушка зарядки конденсаторов, имеющая небольшую количество витков обмотки для создания большой выходной мощности при высоких оборотах двигателя, а цифра 2 обозначает низкоскоростную катушку зарядки конденсатора, имеющую большое количество витков обмотки для создания большой выходной мощности при низких оборотах двигателя, а катушки зарядки конденсатора 1 и 2 соединены последовательно друг с другом.Цифрой 3 обозначен диод, включенный последовательно с катушками зарядки конденсатора 1 и 2, 4 — конденсатор, 5 — диод, включенный последовательно с конденсатором 4. Цифрой 6 обозначена катушка зажигания, состоящая из первичной обмотки 6а, включенной параллельно диоду 5. и вторичная обмотка 6b, соединенная со свечой зажигания 7, установленной в головке блока цилиндров двигателя, 8 тиристор или полупроводниковый переключающий элемент, анод которого соединен с конденсатором 4, 9 трансформатор, содержащий первичную обмотку 9а, соединенную параллельно с медленная конденсаторная зарядка катушки 2 через диод 10 и вторичную обмотку 9b, включенную между затвором и катодом тиристора 8.Цифрой 12 обозначен диод, включенный между катушкой 2 зарядки низкоскоростного конденсатора и землей, диодами 11 и 13, подключенный между катушкой 1 зарядки быстродействующего конденсатора и землей. Переход между диодами 11 и 13 подключен к одной стороне вторичной обмотки 9b, а также к затвору тиристора 8. Цифрой 14 обозначен трансформатор, содержащий первичную обмотку 14а, включенную между диодом 3 и конденсатором 4, и вторичную обмотку. 14б между затвором и катодом тиристора 8, 15 и 16 включены стабилитрон и диод, включенные последовательно между вторичной обмоткой 14б трансформатора 14 и затвором тиристора 8, 17 и 18 термокомпенсирующий термистор и резистор, включенный последовательно между затвором и катодом тиристора 8.На рисунке точки на трансформаторах 9 и 14 указывают стороны их положительной полярности.

С описанной выше конструкцией теперь будет описана работа первого варианта осуществления. В этом варианте осуществления генератор переменного тока с постоянными магнитами (магнетогенератор) является двухполюсным, который генерирует один цикл выходного переменного тока для каждого оборота переменного напряжения, следовательно, генерируется не только в катушке зарядки высокоскоростного конденсатора. 1, имеющая относительно небольшое число витков обмотки и приспособленная в основном для зарядки конденсатора 4 при высоких оборотах двигателя, а также низкоскоростная катушка 2 зарядки конденсатора, имеющая относительно большое число витков обмотки и приспособленная в основном для зарядки конденсатора 4 при малых оборотах двигателя. скорости.Следовательно, при низких оборотах двигателя, когда в катушках 1 и 2 зарядки конденсатора начинает развиваться положительное напряжение, конденсатор 4 заряжается, как показано сплошной линией в (а) на фиг. 2 током, протекающим от катушек 1 и 2 зарядки конденсаторов по цепи, включающей катушку 2 тихоходной зарядки конденсаторов, катушку 1 быстродействующей зарядки конденсаторов, диод 3, первичную обмотку 14а трансформатора 14, конденсатор 4. , параллельное включение диода 5 и первичной обмотки 6а, земли и диода 12 в таком порядке.На фиг. 2 ось абсцисс представляет угол поворота &thetas;. генератора магнето (то есть двигателя). Предположим, что напряжение на вторичной обмотке 14b измеряется в условиях холостого хода, напряжение, показанное сплошной линией в (с) на фиг. 2 появляется напротив. Когда отрицательное выходное напряжение указанного выше напряжения холостого хода превышает заданное значение, при котором стабилитрон 15 становится проводящим, напряжение, показанное сплошной линией в (d) на фиг. 2 появляется на вторичной обмотке 14b, и поэтому напряжение, показанное пунктирной линией L в (b) на фиг.2 появляется между затвором и катодом тиристора 8. Однако это напряжение не влияет на проводимость тиристора 8 из-за обратного напряжения смещения в отрицательном направлении. Когда генерируемое напряжение в катушках зарядки конденсаторов 1 и 2 меняет свое направление с положительного на отрицательное, генерируемое напряжение в тихоходной катушке 2 зарядки конденсаторов замыкается накоротко через первичную обмотку 9а трансформатора 9 и диод 10, и выход вторичной обмотки 9b трансформатора 9 приводит к тому, что напряжение между затвором и катодом тиристора 8 становится таким, как показано сплошной линией в (b) на фиг.2. Когда напряжение затвора тиристора 8 достигает уровня срабатывания тиристора 8, тиристор 8 включается, и накопленный заряд на конденсаторе 4 разряжается через цепь, состоящую из конденсатора 4, тиристора 8, земли и первичную обмотку 6а катушки зажигания 6, что приводит к генерации высокого напряжения во вторичной обмотке 6b катушки зажигания 6, вызывая тем самым искру зажигания на свече зажигания 7. Диод 5 служит для поддержания протекания тока в первичной обмотке 6а катушки зажигания 6 для увеличения длительности дуги искры зажигания на свече зажигания 7.При работе двигателя на высоких оборотах конденсатор 4 заряжается, как показано штрихпунктирной линией в (а) на фиг. 2 в основном током, протекающим от катушки 1 для зарядки быстродействующих конденсаторов по цепи, включающей катушку 1 для зарядки быстродействующих конденсаторов, диод 3, первичную обмотку 14а трансформатора 14, конденсатор 4, параллельную цепь диод 5 и первичная обмотка 6а катушки зажигания 6, земля, диод 13 и диод 11. В течение этого периода зарядки выходная мощность вторичной обмотки 14b трансформатора 14 в условиях холостого хода становится такой, как показано на пунктирная линия в (с) на фиг.2, тогда как выходной сигнал, генерируемый в условиях нагрузки, становится таким, как показано штрихпунктирной линией в (d) на фиг. 2. Когда выход катушек 1 и 2 зарядки конденсатора меняется местами, вторичная обмотка 9b генерирует выходное напряжение, как показано штрихпунктирной линией в (b) на фиг. 2 при измерении без нагрузки. Однако часть отрицательной полуволны выходного напряжения на вторичной обмотке 14, показанная штрихпунктирной линией в (d) на фиг. 2 перекрывает часть выходного напряжения на вторичной обмотке 9b, в результате чего выходное напряжение, показанное пунктирной линией H в (b) на фиг.2, наконец, подается на затвор тиристора 8, тем самым запаздывая угол опережения зажигания. В этом случае, в зависимости от значения напряжения Зенера (напряжения пробоя) стабилитрона 15 и количества используемых диодов 16, угол опережения зажигания при высоких оборотах двигателя может изменяться, как показано кривыми от а до е на фиг. . 3. Например, на фиг. 3 кривая а показывает характеристику времени зажигания, полученную, когда напряжение Зенера на стабилитроне 15 составляет 12 вольт и используется один диод 16, тогда как кривые b, c, d и e представляют собой, соответственно, характеристики времени зажигания, когда напряжение Зенера стабилитрона 15 составляет 6 вольт и с использованием трех элементов, двух элементов и одного элемента диода 16, соответственно, и временной характеристики зажигания, полученной при исключении стабилитрона 15 и использовании одного диода 16.Кроме того, кривая f указывает характеристику момента зажигания, полученную, когда вторичная обмотка 14b трансформатора 14 разомкнута.

Ссылаясь на фиг. 4 показан второй вариант осуществления изобретения, который отличается от первого варианта осуществления на фиг. 1 тем, что первичная обмотка 9а трансформатора 9 соединена последовательно с первичной обмоткой 14а трансформатора 14, управляющего опережением зажигания при высоких оборотах двигателя, полученная последовательная цепь включена параллельно катушкам зарядки конденсаторов 1 и 2. а резистор 40 включен между вторичной обмоткой 14b трансформатора 14 и затвором тиристора 8.В этом втором варианте выход высокоскоростной катушки 1 зарядки конденсатора, имеющей относительно небольшое число витков обмотки, в основном подается на трансформаторы 9 и 14, так что степень опережения зажигания при низких оборотах двигателя может быть увеличена, а степень задержки зажигания на промежуточных оборотах двигателя можно уменьшить, чем в случае первого варианта осуществления. Кроме того, поскольку, как показано в (е) на фиг. 2, вторичный выход трансформатора 14 во втором варианте осуществления отстает по фазе от вторичного выхода трансформатора 14 в первом варианте осуществления, показанном в (d) на фиг.2, так что относительно ранний нарастающий участок сигнала используется для создания сигнала зажигания, как показано в (f) на фиг. 2, и результирующая характеристика момента зажигания показывает, что если напряжение Зенера уменьшить на напряжение Зенера на стабилитроне 15, можно вызвать замедление зажигания при более низких оборотах двигателя, как показано на фиг. 5 и 6. А именно, на фиг. 5, показывающий характеристики момента зажигания, полученные без резистора 40 варианта осуществления, показанного на фиг. 4 кривая а показывает временную характеристику зажигания, полученную при разомкнутой вторичной обмотке 14b трансформатора 14, кривые b, c, d, e и f показывают временную характеристику зажигания, полученную при изменении напряжения Зенера стабилитрона 15 выбрано 30, 24, 18, 12 и 6 вольт соответственно, а кривая g указывает характеристику времени зажигания, полученную при исключении стабилитрона 15 и подключении только диода 16 к вторичной обмотке 14b трансформатора 14.На фиг. 6 кривые а и б — характеристики опережения зажигания при выборе напряжения Зенера стабилитрона 15 12 и 18 вольт соответственно, а резистор 40 не используется, кривые а’ и а» — характеристики опережения зажигания при стабилитронном напряжении стабилитрона 15 12 вольт и значении сопротивления резистора 40 выбрано 180 и 470 Ом соответственно, а кривые б’ и б» — временные характеристики зажигания при стабилитронном напряжении стабилитрона 15 выбрано 18 вольт, а значение сопротивления резистора 40 выбрано 180 и 470 Ом соответственно.Кривая с пунктирной линией на фиг. 6 представлена ​​характеристика момента зажигания, когда вторичная обмотка 14b трансформатора 14 разомкнута. С другой стороны, в (e) на фиг. 2 сплошная линия – выходное напряжение холостого хода, формируемое во вторичной обмотке 14b трансформатора 14 при низких оборотах двигателя, штрихпунктирная линия – выходное напряжение холостого хода, формируемое во вторичной обмотке 14b трансформатора 14. при высоких оборотах двигателя, а пунктирная линия представляет собой выходное напряжение одного направления, генерируемое во вторичной обмотке 14b трансформатора 14 при нагрузке, при работе на высоких оборотах двигателя с формой волны, имеющей ту же форму, что и выходное напряжение холостого хода, показанное штрихпунктирная линия, так как выходное напряжение другого направления на нагрузке блокируется диодом 16.В (f) на фиг. 2 сплошная линия — напряжение, приложенное между затвором и катодом тиристора 8 при малых оборотах двигателя, штрихпунктирная линия — напряжение, приложенное между затвором и катодом тиристора 8 при высоких оборотах двигателя при вторичной обмотка 14b трансформатора 14 разомкнута, а пунктирная линия H представляет собой напряжение, приложенное между затвором и катодом тиристора 8 при высоких оборотах двигателя, при этом вторичная обмотка 14b трансформатора 14 подключена, как показано на фиг.4, и в дополнение к показанному пунктирной линией H напряжение той же формы волны, что и напряжение, указанное штрихпунктирной линией и генерируемое при разомкнутой вторичной обмотке 14b трансформатора 14, приложено между затвором и катод тиристора 8.

Ссылаясь теперь на фиг. 7 показан третий вариант осуществления изобретения, который отличается от первого варианта осуществления на фиг. 1, тем, что вместо трансформатора зажигания 9 затвор тиристора 8 напрямую соединен с катодом диода 12, а выход направления без заряда от катушки 2 зарядки низкоскоростного конденсатора напрямую приложен к затвору и катод тиристора 8 через диод 11.Третий вариант осуществления работает практически так же, как и первый вариант осуществления.

РИС. 8 представляет собой четвертый вариант осуществления изобретения, который отличается от второго варианта осуществления на фиг. 4 тем, что полярность вторичной обмотки 14b трансформатора 14, стабилитрона 15 и диода 16 поменяна местами, а резистор 40 исключен. Работа четвертого варианта осуществления заключается в следующем. Один цикл переменного напряжения формируется за каждый оборот двигателя в высокоскоростной катушке 1 зарядки конденсаторов, имеющей относительно небольшое число витков обмотки и приспособленной для зарядки конденсатора 4 преимущественно при высоких оборотах двигателя и низкоскоростной зарядке конденсатора. катушка 2, имеющая относительно большое число витков обмотки и приспособленная для зарядки конденсатора 4 преимущественно при низких оборотах двигателя.Когда двигатель работает на низкой скорости, когда в катушках 1 и 2 зарядки конденсатора начинает развиваться положительное напряжение, конденсатор 4 заряжается, как показано сплошной линией в (а) на фиг. 9 током, протекающим от катушек 1 и 2 зарядки конденсаторов по цепи, состоящей из катушки 2 низкоскоростной зарядки конденсаторов, катушки 1 быстродействующей зарядки конденсаторов, диода 3, конденсатора 4, параллельной цепи диода 5 и первичную обмотку 6а катушки зажигания 6 и массу.Когда генерируемое напряжение в катушках зарядки конденсаторов 1 и 2 меняет свое направление с положительного на отрицательное, выход низкоскоростной катушки 2 зарядки конденсаторов закорачивается через диод 11, однако выход быстродействующей Катушка 1 зарядки конденсаторов закорочена через цепь, состоящую из катушки 1 быстродействующей зарядки конденсаторов, катушки 2 низкоскоростной зарядки конденсаторов, земли, первичной обмотки 9а трансформатора 9, первичной обмотки 14а трансформатора 14. и диод 10.Следовательно, выходной сигнал, показанный сплошной линией в (b) на фиг. 9 генерируется во вторичной обмотке 9b трансформатора 9 и затем прикладывается к затвору и катоду тиристора 8. Когда это происходит, тиристор 8 включается, и накопленный заряд на конденсаторе 4 разряжается по цепи состоящий из конденсатора 4, тиристора 8, земли и первичной обмотки 6а катушки зажигания 6, что создает высокое напряжение во вторичной обмотке 6b катушки зажигания 6 и вызывает искру зажигания на свече зажигания 7.С другой стороны, хотя выходной сигнал, показанный сплошной линией в (c) на фиг. 9 генерируется во вторичной обмотке 14b трансформатора 14 одновременно с генерацией выходного сигнала во вторичной обмотке 9b трансформатора 9, величина этого выходного сигнала мала, когда двигатель работает на малых оборотах и, следовательно, стабилитрон диод 15 не становится проводящим, в результате чего ток не протекает по цепи, состоящей из вторичной обмотки 14b трансформатора 14, стабилитрона 15, диода 16, затвора и катода тиристора 8 и, следовательно, тиристора 8. никак не влияет на выход вторичной обмотки 14b.Зарядка конденсатора 4 на высоких оборотах двигателя осуществляется током, протекающим от катушки 1 заряда быстродействующего конденсатора по цепи, состоящей из катушки 1 заряда быстродействующего конденсатора, диода 3, конденсатора 4, параллельной цепи первичная обмотка 6а катушки зажигания 6 и диод 5, земля и диод 11, таким образом, заряжая конденсатор 4, как показано штрихпунктирной линией в (а) на фиг. 9.

Когда выход катушек 1 и 2 зарядки конденсатора в конечном счете меняется местами, напряжение, показанное штрихпунктирной линией в (b) на фиг.9 подается на затвор и катод тиристора 8 с выхода вторичной обмотки 9b трансформатора 9 аналогично тому, как это происходит при низких оборотах двигателя, когда вторичная обмотка 14b трансформатора 14 разомкнута. Однако, когда частота вращения двигателя увеличивается, вторичная выходная мощность трансформатора 14 увеличивается, как показано пунктирной линией в (с) на фиг. 9, и становится достаточно большой, чтобы сделать стабилитрон 15 проводящим, и, таким образом, ток начинает течь от вторичной обмотки 14b по цепи, состоящей из вторичной обмотки 14b трансформатора 14, стабилитрона 15, диода 16, параллельной цепи затвор и катод тиристора 8 и вторичную обмотку 9б трансформатора 9 и на землю.Следовательно, комбинированный входной сигнал, подаваемый на затвор и катод тиристора 8, становится выше в результате комбинации выходного сигнала трансформатора 9 и выходного сигнала трансформатора 14, как показано пунктирной линией в (b) на фиг. 9, в результате чего положение срабатывания тиристора 8 смещается вперед, а именно опережает угол опережения зажигания. Точно так же, как и при низких оборотах двигателя, проводимость тиристора 8 вызывает искру зажигания на свече 7 зажигания. Результирующие характеристики момента зажигания становятся такими, как показано на фиг.10.

На фиг. 10 кривая а представляет собой временную характеристику зажигания при разомкнутой вторичной обмотке 14b трансформатора 14, кривые b, c, d и e показывают соответственно временные характеристики зажигания при выборе стабилитрона стабилитрона 15. , 12, 6, 4 и 2 вольта соответственно, а кривые f и g демонстрируют характеристики времени зажигания при исключении стабилитрона 15 и использовании вместо него двух блоков и одного блока диода 16 соответственно.Как видно из фиг. 10, опережение искры можно свободно выбирать в зависимости от вариантов стабилитронов.

РИС. 11 показан пятый вариант осуществления изобретения, в котором трансформатор 9 заменен схемой преобразования сигнала 30, включающей резисторы 31, 32, 33 и 34, стабилитрон 35, тиристор 36 и конденсатор 37. В этом пятом варианте осуществления, когда отрицательный выходной сигнал генерируется в катушке 2 зарядки низкоскоростного конденсатора, ток течет от катушки 2 зарядки низкоскоростного конденсатора через цепь, состоящую из катушки 2 зарядки низкоскоростного конденсатора, резисторов 34 и 33, конденсатора 37, диода 10. и первичная обмотка 14а трансформатора 14 и, таким образом, конденсатор 37 заряжается в показанной полярности.Когда напряжение на конденсаторе 37 (которое приложено к стабилитрону 35) становится выше заданного значения, стабилитрон 35 становится проводящим, так что тиристор 36 включается, а накопленный заряд на конденсаторе 37 разряжается через конденсатор 37, резистор 33, затвор и катод тиристора 8 и тиристор 36, открывая таким образом тиристор 8. Как упоминалось ранее, напряжение создается во вторичной обмотке 14b трансформатора 14 за счет тока, протекающего через первичную обмотку. обмотка 14а во время заряда конденсатора 37.В то время как величина этого напряжения невелика на малых оборотах двигателя и не влияет на управление тиристором 8, при работе двигателя на промежуточных оборотах напряжение, генерируемое во вторичной обмотке 14b трансформатора 14, становится выше стабилитрона. напряжение стабилитрона 15, чтобы сделать стабилитрон 15 проводящим, в результате чего положительное напряжение, генерируемое на вторичной обмотке 14b, прикладывается к точке соединения конденсатора 37 и катода тиристора 36, и, таким образом, напряжение на клеммах конденсатор 37 уменьшается на величину, соответствующую этому приложенному положительному напряжению.Когда это происходит, скорость зарядки конденсатора 37 уменьшается, так что момент включения тиристора 8 на промежуточной частоте вращения двигателя замедляется.

РИС. 12 показан шестой вариант осуществления изобретения, в котором отрицательный выходной сигнал катушки 2 для зарядки низкоскоростного конденсатора используется для создания выходного сигнала во вторичной обмотке трансформатора 9, а отрицательный выходной сигнал высокоскоростной катушки 1 для зарядки конденсатора используется для создания выхода во вторичной обмотке трансформатора 14.

РИС. 13 показан седьмой вариант осуществления изобретения, в котором катушки 1 и 2 зарядки конденсатора подключены к конденсатору 4 через диоды 3а и 3b соответственно. той же первичной обмотке 9а трансформатора 9 соответственно через стабилитрон 10 и цепь резистора 40, стабилитрона 15 и диода 16. В этом седьмом варианте конденсатор 4 заряжается через диоды 3а и 3b с положительные выводы катушек зарядки конденсаторов 1 и 2.При низких оборотах двигателя к трансформатору 9 подается только отрицательный выход катушки 2 зарядки низкоскоростного конденсатора для управления тиристором 8, поскольку стабилитрон 15 не находится в проводящем состоянии. На промежуточных оборотах двигателя стабилитрон 15 становится проводящим, чтобы подавать на трансформатор 9 оба отрицательных выхода катушек 1 и 2 зарядки конденсатора, что приводит к управлению тиристором 8, и, таким образом, опережает момент зажигания.

РИС. 14 показан восьмой вариант осуществления изобретения, в котором трансформатор 14, диоды 10 и 19, стабилитрон 15, тиристор 16а и резистор 41 составляют схему преобразования сигнала, при этом, когда напряжение, генерируемое во вторичной обмотке 14b трансформатора 14, превышает заданное значение для обеспечения проводимости стабилитрона 15, тиристор 16а включается, а стабилитрон 15 и резистор 41 замыкаются накоротко, тем самым более быстро замедляя момент зажигания при высоких оборотах двигателя.Характеристики момента зажигания, полученные в этом варианте осуществления, показаны на фиг. 15, а именно, если предположить, что кривые а и б являются временными характеристиками зажигания при выборе стабилитрона стабилитрона 15 12 и 18 вольт соответственно и исключении резистора 40, кривые а’, а», б ‘ и b» — характеристики опережения зажигания при выборе значения сопротивления резистора 40 180 и 470 Ом соответственно. Кривая с пунктирной линией представляет собой характеристику момента зажигания, когда вторичная обмотка 14b трансформатора 14 разомкнута.

РИС. 16 показан девятый вариант осуществления изобретения, который отличается от второго варианта осуществления, показанного на фиг. 4 тем, что последовательное соединение резистора 21 и тиристора 20 включено через выводы вторичной обмотки 14b трансформатора 14, последовательное соединение диода 22 и стабилитрона 23 дополнительно включено между затвором тиристора 20, а вторичная обмотка 14b трансформатора 14 и резистор 40 исключены.

С конструкцией, описанной выше, система этого варианта осуществления представляет собой систему, в которой используется двухполюсный генератор переменного тока с постоянными магнитами для генерирования одного цикла выходного переменного тока на каждый один оборот двигателя (т.е. генератор).

В процессе работы один цикл переменного напряжения генерируется на каждый оборот двигателя в высокоскоростной катушке 1 зарядки конденсаторов, имеющей относительно небольшое число витков обмотки и приспособленной для зарядки конденсатора 4 преимущественно при высоких оборотах двигателя и низкоскоростная катушка 2 зарядки конденсатора, имеющая относительно большое количество витков обмотки и приспособленная для зарядки конденсатора 4 преимущественно при низких оборотах двигателя. При работе двигателя на малых оборотах, когда в катушках зарядки конденсаторов 1 и 2 начинает развиваться положительное напряжение, ток от катушек зарядки конденсаторов 1 и 2 течет по цепи, включающей катушку 2 тихоходной зарядки конденсаторов, быстродействующая конденсаторная зарядка катушки 1, диода 3, конденсатора 4, параллельного включения диода 5 и первичной обмотки 6а катушки зажигания 6 и на землю, при этом конденсатор 4 заряжается, как показано сплошной линией в (а) на фиг.17. На фиг. 17 ось абсцисс представляет угол поворота θ. генератора магнето, то есть двигателя. Когда генерируемое напряжение в катушках зарядки конденсаторов 1 и 2 меняет свое направление с положительного на отрицательное, генерируемое напряжение в низкоскоростной катушке 2 зарядки конденсаторов закорачивается диодом 11, в то время как генерируемое выходное напряжение высокой Катушка 1 зарядки низкоскоростного конденсатора закорочена через цепь, состоящую из катушки 2 зарядки низкоскоростного конденсатора, земли, первичной обмотки 9а трансформатора 9, первичной обмотки 14а трансформатора 14 и диода 10, так что выходной сигнал генерируется вторичной обмоткой 9b трансформатора 9, которая должна быть приложена к затвору и катоду тиристора 8, как показано сплошной линией в (c) на фиг.17. При работе двигателя на малых оборотах мощность вторичной обмотки 14b трансформатора 14 мала, как показано сплошной линией в (b) на фиг. 17, и ниже стабилитрона стабилитрона 15, и, следовательно, не влияет на положение зажигания. Когда напряжение затвора тиристора 8 в конце концов достигает уровня срабатывания (TL) тиристора 8, тиристор 8 включается и накопленный заряд на конденсаторе 4 разряжается через цепь, состоящую из конденсатора 4, тиристора 8, земли. и первичную обмотку 6а катушки зажигания 6, таким образом создавая высокое напряжение во вторичной обмотке 6b катушки зажигания 6 и вызывая искру зажигания на свече зажигания 7.В этом варианте диод 5 служит для поддержания тока, протекающего через первичную обмотку 6а катушки зажигания 6, для увеличения продолжительности дуги искры зажигания на свече зажигания 7. Когда рабочая скорость двигателя увеличивается, зарядка заряда конденсатора 4 осуществляется главным образом током, протекающим от катушки 1 быстродействующего заряда конденсатора по цепи, состоящей из катушки 1 быстродействующего заряда конденсатора, диода 3, конденсатора 4, параллельной цепи диода 5 и первичная обмотка 6а катушки зажигания 6, земля и диод 11, как показано штрихпунктирной линией в (а) на фиг.17. Когда выходной сигнал катушек зарядки конденсатора 1 и 2 меняет свое направление, выходной сигнал без нагрузки трансформатора 14 становится выше, чем напряжение Зенера стабилитрона 15, как показано штрихпунктирной линией на (b). ) на фиг. 17, и, следовательно, напряжение, показанное пунктирной линией (которая показывает напряжение под нагрузкой) в (b) на фиг. 17, прикладывается к затвору и катоду тиристора 8 от трансформатора 14. Таким образом, когда выходной сигнал от зарядных катушек конденсатора 1 и 2 меняет свое направление, а напряжение, показанное штрихпунктирной линией на (в) на фиг.17 прикладывается к затвору и катоду тиристора 8 с выхода вторичной обмотки 9b трансформатора 9, когда вторичная обмотка 14b трансформатора 14 разомкнута (без нагрузки), нарастающая часть приложенное напряжение отменяется, как показано пунктирной линией H в (c) на фиг. 17 выходным сигналом трансформатора 14, генерируемого, как показано пунктирной линией в (b) на фиг. 17, когда вторичная обмотка 14b подключена, и, таким образом, запаздывает момент зажигания.

Когда скорость двигателя увеличивается еще больше, так что рабочая скорость двигателя превышается, стабилитрон 23 становится проводящим за счет положительного напряжения на выходе вторичной обмотки 14b трансформатора 14, показанного в (b) на фиг. 17, в результате чего тиристор 20 включается током, протекающим от трансформатора 14 по цепи, состоящей из стабилитрона 23, диода 22, затвора и катода тиристора 20 и земли и выхода вторичной обмотки. 14b трансформатора 14, направленного в одном направлении, закорочено цепью, состоящей из резистора 21 и тиристора 20.Это короткое замыкание задерживает фазу выходного сигнала трансформатора 14, а также влияет на выходной сигнал трансформатора 14 в противоположном направлении, тем самым задерживая фазу этого противоположно направленного выходного сигнала, а также уменьшая его амплитуду. Следовательно, напряжение сигнала, показанное пунктирной линией в (c) на фиг. 17 компенсируется в меньшей степени выходным сигналом трансформатора 14, и результирующая характеристика момента зажигания становится такой, как показано на фиг. 18 в зависимости от величины сопротивления резистора 21.На фиг. 18, например, кривая (е) представляет собой характеристику опережения зажигания при отсутствии быстрого замедления зажигания (когда трансформатор 14 исключен), кривая (d) представляет собой характеристику опережения зажигания при быстром замедлении зажигания при включенном трансформаторе 14. кривые (a), (b) и (c) представляют собой характеристики момента зажигания, когда используется быстродействующее средство управления для отмены быстрого замедления искры и значение сопротивления резистора 21 выбрано высоким (100 Ом), средний (32 Ом) и нулевой соответственно.Рабочее положение P (об/мин) высокоскоростного средства управления можно регулировать по желанию в зависимости от напряжения Зенера на стабилитроне 23.

РИС. 19 показан десятый вариант осуществления изобретения, который отличается от девятого варианта осуществления, показанного на фиг. 16 тем, что полярность вторичной обмотки 14b трансформатора 14, стабилитрона 15 и диода 16 поменяна местами, а катод стабилитрона 23 соединен с землей. Десятый вариант осуществления работает следующим образом. Один цикл переменного напряжения вырабатывается за каждый оборот двигателя в катушке 1 зарядки высокоскоростного конденсатора, имеющей относительно небольшое число витков обмотки и приспособленной для зарядки конденсатора 4 преимущественно при высоких оборотах двигателя, а низкоскоростного конденсатора зарядная катушка 2, имеющая относительно большое число витков обмотки и приспособленная для зарядки конденсатора 4 преимущественно при низких оборотах двигателя.При работе двигателя на малых оборотах ток протекает от катушек 1 и 2 зарядки конденсаторов по цепи, состоящей из катушки 2 зарядки низкоскоростных конденсаторов, катушки 1 зарядки быстродействующих конденсаторов, диода 3, конденсатора 4, параллельная цепь диода 5 и первичной обмотки 6а катушки зажигания 6 и заземления, а конденсатор 4 заряжается, как показано сплошной линией в (а) на фиг. 20. Когда генерируемое напряжение в каждой из катушек 1 и 2 зарядки конденсаторов меняет свое направление с положительного на отрицательное, выход тихоходной катушки 2 зарядки конденсаторов закорачивается диодом 11.С другой стороны, выход катушки 1 для зарядки быстродействующих конденсаторов закорочен через цепь, состоящую из катушки 1 для зарядки быстродействующих конденсаторов, катушки 2 для зарядки низкоскоростных конденсаторов, земли, первичной обмотки 9а трансформатор 9, первичная обмотка 14а трансформатора 14 и диод 10, а также выход, показанный сплошной линией в (b) на фиг. 20 генерируется во вторичной обмотке 9b трансформатора 9 и прикладывается к затвору и катоду тиристора 8. Когда это приложенное напряжение становится выше уровня срабатывания (TL) тиристора 8, тиристор 8 включается и накопленный заряд на конденсаторе 4 разряжается через цепь, состоящую из конденсатора 4, тиристора 8, земли и первичной обмотки 6а катушки зажигания 6, создавая тем самым высокое напряжение во вторичной обмотке 6b катушки зажигания 6 и вызывая искра зажигания на свече зажигания 7.С другой стороны, хотя выходной сигнал, показанный сплошной линией в (c) на фиг. 20 генерируется одновременно с генерацией выходного сигнала вторичной обмотки 9b трансформатора 9, величина этого выходного сигнала мала при низких оборотах двигателя, и, следовательно, стабилитрон 15 не становится проводящим, а выход трансформатора 14 не имеет воздействие на тиристор 8. Зарядка конденсатора 4 при высоких оборотах двигателя осуществляется в основном током, протекающим от катушки 1 для зарядки быстродействующих конденсаторов по цепи, состоящей из катушки 1 для зарядки быстродействующих конденсаторов, диода 3, конденсатора 4 параллельная цепь диода 5 и первичной обмотки 6а катушки зажигания 6, земли и диода 11 и конденсатора 4 заряжается, как показано штрихпунктирной линией в (а) на фиг.20. Когда выход с катушек зарядки конденсатора 1 и 2 меняет свое направление, аналогично при малых оборотах двигателя, напряжение, прикладываемое к затвору и катоду тиристора 8 с выхода вторичной обмотки 9б преобразователя 9, принимает вид пунктирной линией (b) на фиг. 20, когда вторичная обмотка 14b трансформатора 14 разомкнута, тогда как вторичная выходная мощность трансформатора 14 без нагрузки становится достаточно высокой, как показано в (c) на фиг. 20 пунктирной линией (вторичный выход под нагрузкой показан пунктирной линией), так что стабилитрон 15 становится проводящим, и ток течет от вторичной обмотки 14b через цепь, содержащую вторичную обмотку 14b трансформатор 14, диод 16, стабилитрон 15, затвор и катод тиристора 8 и землю.Следовательно, комбинированный вход, подаваемый на затвор и катод тиристора 8, состоит из комбинации выходного сигнала трансформатора 9 и выходного сигнала трансформатора 14, как показано пунктирной линией в (b) на фиг. 20, а положение срабатывания тиристора 8 сдвинуто вперед, а именно опережает угол опережения зажигания. И аналогично при малых оборотах двигателя включается тиристор 8 и на свече зажигания 7 возникает искра зажигания.

При дальнейшем увеличении частоты вращения диод Зенера 23 становится проводящим в ответ на отрицательное напряжение во вторичной обмотке 14b трансформатора 14, так что тиристор 20 включается током, протекающим от вторичной обмотки 14b трансформатора 14. трансформатора 14 через цепь, содержащую землю, стабилитрон 23, диод 22 и затвор и катод тиристора 20, а отрицательный выход вторичной обмотки 14b трансформатора 14 закорочен через резистор 21 и тиристор 20.Это короткое замыкание задерживает фазу отрицательного выхода трансформатора 14, тем самым также задерживая фазу положительного выхода трансформатора 14 и уменьшая его амплитуду. Следовательно, напряжение сигнала опережения зажигания сдвинулось по фазе и показано пунктирной линией в (b) на фиг. 20, уменьшается, и результирующая характеристика опережения зажигания становится такой, как показано на фиг. 21. На фиг. 21, например, кривая (а) представляет собой характеристику момента зажигания при исключении трансформатора 14, кривая (b) представляет собой характеристику момента зажигания при использовании трансформатора 14, а кривая (с) представляет собой характеристику момента зажигания. когда используется отменяющее средство скоростного управления.Кроме того, точку перегиба P можно отрегулировать по желанию в зависимости от напряжения Зенера на стабилитроне 23.

Хотя в девятом и десятом вариантах осуществления, описанных выше, в одной из цепей преобразования сигнала используется только одно быстродействующее средство управления, конечно, можно обеспечить более сложные характеристики опережения зажигания путем предоставления таких высокоскоростных средств управления. в каждой из цепей преобразования сигнала или с использованием двух или более высокоскоростных средств управления, которые работают при разных скоростях двигателя.

Кроме того, в то время как в вышеописанных девятом и десятом вариантах осуществления выход, генерируемый во вторичной обмотке 14b трансформатора 14, отрицательный выход, который не используется для управления затвором тиристора 8, закорочен через резистора 21 и тиристора 20, включенных в быстродействующее средство управления, положительная часть выхода вторичной обмотки 14b трансформатора 14, которая не используется для управления затвором тиристора 8, может быть закорочена через резистор 21 и тиристор 20 входят в состав средств быстродействующего управления.

Кроме того, хотя в вышеописанных девятом и десятом вариантах осуществления стабилитрон 23 в средстве высокоскоростного управления обнаруживает отрицательную часть выходного сигнала вторичной обмотки 14b трансформатора 14, которая не используется для управления затвора тиристора 8, положительная часть выходного сигнала вторичной обмотки 14b трансформатора 14, которая используется для управления затвором тиристора 8, может быть обнаружена стабилитроном 23 в средстве высокоскоростного управления или альтернативно положительный или отрицательный выходной сигнал катушек 1 и 2 зарядки конденсатора может определяться стабилитроном 23 в средстве высокоскоростного управления.

РИС. 22 показан одиннадцатый вариант осуществления изобретения, в котором генераторная катушка 1 магнитогенератора также используется в качестве первичной обмотки катушки 6 зажигания, последовательная цепь, включающая диод 3, первичные обмотки 14а и 9а трансформаторов 14 и 9 и транзистор 8а, представляющий собой полупроводниковый коммутационный элемент, подключен через выводы генераторной катушки 1, катод диода 3 через резистор 41 и тиристор 8 соединен с землей, анод тиристора 8 подключен к базе транзистор 8а через диод 43, параллельная цепь, включающая вторичную обмотку 9b трансформатора 9, резистор 42 и диод 13, включенная между затвором и катодом тиристора 8, и последовательная цепь, включающая резистор 40, а диод 16, стабилитрон 15 и вторичная обмотка 14б трансформатора 14 включены между затвором и катодом тиристора 8.В этом одиннадцатом варианте осуществления, когда в генераторной катушке 1 генерируется положительное текущее напряжение, базовый ток течет к транзистору 8а от генераторной катушки 1 через цепь, содержащую генераторную катушку 1, диод 3, резистор 41, диод 43, база и эмиттер транзистора 8а и земля и транзистор 8а включены. Это вызывает протекание тока от генераторной катушки 1 через цепь, содержащую диод 3, первичную обмотку 14а трансформатора 14, первичную обмотку 9а трансформатора 9, коллектор и эмиттер транзистора 8а и землю.Затем выходной сигнал, генерируемый во вторичной обмотке 9b трансформатора 9, подается между затвором и катодом тиристора 8, так что, когда это приложенное напряжение превышает уровень срабатывания тиристора 8, тиристор 8 включается, а база и эмиттер секция транзистора 8а закорочена. Когда это происходит, транзистор 8а отключается, и ток, протекающий в генераторной катушке 1, быстро прерывается, создавая высокое напряжение во вторичной обмотке 6b катушки зажигания 6, первичная обмотка которой состоит из генераторной катушки 1, и вызывая Искра зажигания на свече зажигания.В этом случае, хотя выходное напряжение также генерируется во вторичной обмотке 14b трансформатора 14, который включен в замкнутую цепь генераторной катушки 1, выходное напряжение, генерируемое во вторичной обмотке 14b при низких оборотах двигателя, невелико, а стабилитрон диод 15 не становится проводящим. В результате тиристор 8 управляется только выходным сигналом вторичной обмотки 9b трансформатора 9, и, следовательно, характеристика опережения зажигания постепенно изменяется в соответствии с частотой вращения или числом оборотов двигателя.Когда скорость двигателя превышает заданное значение, так что выходной сигнал, генерируемый во вторичной обмотке 14b трансформатора 14, становится выше, чем напряжение Зенера стабилитрона 15, стабилитрон 15 становится проводящим, и генерируемый выходной сигнал вторичной обмотки 14b трансформатора 14 подается в направлении, противоположном вторичной обмотке 9b трансформатора 9, чтобы нейтрализовать генерируемый выход во вторичной обмотке 9b. Следовательно, момент зажигания тиристора 8 задерживается, и характеристика момента зажигания постепенно замедляется в соответствии с частотой вращения двигателя.

Хотя в вариантах осуществления, показанных на ФИГ. 4, 8, 14, 16, 19 и 22 первичные обмотки 9а и 14а трансформаторов 9 и 14 соединены последовательно друг с другом, эти первичные обмотки 9а и 14а могут быть соединены параллельно друг другу через диод или без использования диода.

Кроме того, несмотря на то, что в вариантах осуществления, показанных на ФИГ. 1, 4, 8, 12, 13, 14, 16, 19 и 22 диод 13 предусмотрен между затвором и катодом тиристора 8 в обратно-параллельном соединении с ним, диод 13 можно исключить, если вставить диод в последовательно с цепью затвора тиристора 8 или если затвор и катод тиристора 8 могут выдерживать значительно высокое обратное напряжение.

Кроме того, несмотря на то, что в вариантах осуществления изобретения, описанных выше, стабилитрон 15 в основном используется для изменения импеданса одной схемы преобразования сигнала по сравнению с другой схемой преобразования сигнала, любой другой полупроводниковый элемент, такой как диак или вместо стабилитрона 15 можно использовать варистор или, в качестве альтернативы, можно использовать другой элемент, такой как катушка, конденсатор или резистор, для изменения импеданса схемы преобразования сигнала.

Блок зажигания (системы TCI и CDI) | Товары для мотоциклов

  • ТКИ и КДИ
  • Блок зажигания для мотоциклов

Блок зажигания — это компонент, который охватывает последнюю часть процесса воспламенения и сжигания топлива, подаваемого в цилиндр(ы) двигателя.

Использование и совместимость

Использование Зажигание двигателя
Совместимые продукты Мотоциклы, малые универсальные двигатели и судовые двигатели

Продукция

Система TCI (транзисторный воспламенитель)

Когда транзистор открыт, ток проходит через первичную сторону катушки зажигания (далее катушка) от аккумулятора для накопления энергии. И когда транзистор закрыт, ток отключается, вызывая внезапное изменение тока, генерируя высокое напряжение на вторичной стороне катушки и инициируя воспламенение.

Характеристики
  • Зажигание возможно даже без подключения аккумулятора
  • Встроенный электролитический конденсатор для кикстартера
  • Совместим со всеми типами управления, такими как зажигание и нагрузка автомобиля, управляемые встроенным ЦП
  • Структура схемы TCI

CDI (воспламенитель разряда конденсатора)

Конденсатор заряжается через прямое соединение с напряжением от АУГ или аккумулятора, либо повышается напряжение для заряда конденсатора.Заряженная электрическая нагрузка разряжается сразу, создавая высокое напряжение на вторичной стороне катушки, инициируя воспламенение и горение.

Характеристики
  • Зажигание возможно даже без подключения аккумулятора
  • Стабильное зажигание возможно до высоких оборотов
  • Встроенный электролитический конденсатор для кикстартера
  • Совместим со всеми типами управления, такими как зажигание и нагрузка автомобиля, управляемые встроенным ЦП
  • Использование собственных повышающих трансформаторов, диодов и тиристоров для обеспечения высокой надежности по низкой цене
  • Структура схемы CDI

Бесконтактное зажигание на УАЗ.Выполняем схему подключения электронного зажигания на УАЗ

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием могла включать распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У и замок зажигания ВК330.

В состав контактной системы зажигания УАЗ с электрооборудованием могли входить распределитель зажигания Р132 или Р103, катушка зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или Ч533, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

УАЗ Контактная система зажигания, состав и общее устройство.
Принципиальная схема контактной системы зажигания УАЗ.
Распределитель зажигания R119-B.

В состав контактной системы зажигания входит распределитель зажигания, прерывающий ток в первичной цепи катушек зажигания, распределение высокого напряжения по свечам зажигания и изменение угла опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан-корректора.

Прерыватель включает в себя корпус, приводной ролик с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижный, соединенный с землей, и подвижный в виде молотка, изолированный от земли и соединенный проводником с изолированным низковольтным зажимом, а также войлочный вкладыш для смазки кулачка.

Подвижная пластина соединена штоком с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки на двигатель. Зазор между контактами регулируется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, установленной в пазу регулировочного винта.

Распределитель состоит из ротора с отражательной пластиной и крышки с боковыми и центральным электродами. Центральный электрод содержит контактный угол. Ротор вращается вместе с кулачком прерывателя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединялись высоковольтными проводами от зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания поступает через контактный уголок на распорную пластину ротора, а от нее через боковые электроды по высоковольтным проводам на свечи зажигания.С помощью октан-корректора, установленного на корпус прерывателя, угол опережения зажигания регулируется вручную.

Распределитель зажигания Р132.

Имеет ту же конструкцию, что и распределитель Р119-Б, и отличается от него наличием защитного экрана и характеристиками центробежного регулятора.

Центробежный, вакуумный регулятор и октан-корректор.

Служат для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до достижения поршнем ВМТ в такте сжатия.Так как время сгорания рабочей смеси практически не изменяется, то при увеличении частоты вращения коленчатого вала поршень за время сгорания смеси после прохождения ВМТ успевает отойти от ВМТ на большую величину чем при малой частоте вращения коленчатого вала.

Смесь будет гореть в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полную мощность… Поэтому при увеличении частоты вращения коленчатого вала рабочая смесь должна воспламеняться раньше, до поршень приближается к ВМТ, чтобы обеспечить полное сгорание смеси к моменту движения поршня к ВМТ с наименьшим объемом.Кроме того, при одной и той же частоте вращения коленчатого вала опережение зажигания должно уменьшаться при открытии дроссельных заслонок и увеличиваться при их закрытии.

Это связано с тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, в результате чего увеличивается скорость сгорания смеси . И наоборот — при закрытых дроссельных заслонках скорость сгорания смеси снижается.

Момент зажигания автоматически изменяется в зависимости от оборотов двигателя с помощью центробежного регулятора. Он состоит из двух грузов, которые надеты на оси, закрепленные на пластине катка и стянуты двумя пружинами. При увеличении скорости вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают стержень с кулачком в сторону его вращения на определенный угол, что обеспечивает более раннее размыкание контактов прерывателя , то есть большее опережение зажигания.

Автоматическая регулировка угла опережения зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Мембрана регулятора прижимается пружиной к прерывателю. Полость с одной стороны диафрагмы сообщается с атмосферой, а с другой с помощью штуцера и трубопровода с карбюратором.

При закрытых дроссельных заслонках разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма, преодолевая сопротивление пружины, выгибается наружу и через шток поворачивает подвижную пластину в сторону увеличения угла опережения зажигания.При открывании заслонок диафрагма изгибается в другую сторону, поворачивая пластину в сторону уменьшения угла опережения зажигания.

Для ручной регулировки угла опережения зажигания в зависимости от октанового числа используется октан-корректор для топлива. Момент зажигания изменяется поворотом корпуса распределителя относительно вала распределителя с помощью гаек. На неподвижной табличке октан-корректора есть деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в сторону «плюса» более раннее зажигание…При движении в сторону «минуса» — позже.

Катушки зажигания Б115-В и Б5-А.

Контактная система зажигания УАЗ может комплектоваться одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием добавочного резистора в катушке Б5-А, расположенной на корпусе катушки Б115-Б. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую намотана вторичная обмотка и поверх нее первичная обмотка, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом.Внутренняя полость катушки заполнена трансформаторным маслом, что улучшает изоляцию катушки и снижает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора с центральным электродом внутри, наполнителя и бокового электрода. На наконечнике высоковольтного провода, подключенного к свече, установлен резистор для подавления радиопомех.

Экранированная свеча зажигания SN302-B.

В комплект экранированной свечи зажигания SN302-B входят резиновая втулка, герметизирующая ввод провода в свечу зажигания, керамическая изолирующая экранирующая втулка и керамическая вставка со встроенным резистором для подавления радиопомех.Соединение высоковольтного провода с электродом вставки осуществляется следующим образом.

Резиновая втулка свечи зажигания надевается на конец высоковольтного провода, выходящего из экранирующей оплетки, а затем провод вводится в контактное устройство… Жила провода, зачищенная по длине на 8 мм, вставляется в отверстие гильзы, развальцовывается в нижней части керамического стакана контактного устройства и распушается так, чтобы контактное устройство зажималось на проводе.

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком работы цилиндров двигателя.Двигатель оборудован аккумуляторной системой зажигания УАЗ-469, схема которой представлена ​​на рис. 108, состоящей из катушки зажигания, распределителя зажигания, свечей зажигания, высоковольтных проводов и замка зажигания. Резистор 14 включен последовательно с катушкой зажигания (рис. 109), которая автоматически замыкается накоротко при пуске двигателя стартером для увеличения тока отключения в. первичная цепь.
Катушка зажигания (рис. 109) предназначена для приема импульсов высокого напряжения, обеспечивающих пробой искрового промежутка в свечах зажигания.
Состоит из первичной и вторичной обмоток. Первичная обмотка намотана на вторичную. Катушка имеет сердечник и кольцевой магнитопровод из электротехнической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — переключатель «масса»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — замок зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — ползунок; 12 — свеча зажигания; 13 — высоковольтный провод; 14 — дополнительное сопротивление; 13 — реле дополнительного стартера; 16 — катушка зажигания; 17 — стартер.

Условное обозначение цветков проводов зажигания УАЗ-469: Г — синий; К — красный; О — оранжевый; Ф — фиолетовый; Н — черный.

Змеевик герметизирован карбонитовой крышкой в ​​корпусе с резиновой прокладкой. Корпус заполнен трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте УАЗ-469 включенным зажигание при неработающем двигателе.
Распределитель (рис. 110) предназначен для распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности.Он установлен с левой стороны блока цилиндров и приводится в движение двигателем с роликовым масляным насосом. Ролик распределителя вращается против часовой стрелки (если смотреть со стороны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактная розетка; 3 — винт; 4 — низковольтный зажим; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — трансформаторное масло; 12 — сердечник; 13 — электрокартон; 14 — добавочный резистор; 15 — керамический держатель; 16 — контактная пружина.


Распределитель имеет два устройства: прерыватель тока низкого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Имеются центробежный и вакуумный регуляторы для автоматического изменения угла опережения зажигания.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвижная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — войлок; б — уголь; 7 — кулачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — сцепление; 12 — держатель пружинного штифта; 13 — втулка; 14 — корпус; 15 — вес; 16 — подшипник; 17 — пластина подвижного прерывателя.


Для обеспечения надежности системы зажигания отрегулируйте зазор между контактами прерывателя. Перед регулировкой зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или пригорели, очистите их.

Свечи зажигания УАЗ-469. Двигатель оснащен неразборными свечами зажигания с керамическими изоляторами, подобранными по их тепловым характеристикам. При образовании нагара на свече создается ток утечки, что приводит к снижению вторичного напряжения.Обгорание электродов вызывает повышение пробивного напряжения искрового промежутка свечи зажигания. Если есть перебои в розжиге, прежде всего проверьте зазор между электродами (рис. 111), и при необходимости отрегулируйте.
Выключатель зажигания предназначен для включения и выключения первичной цепи зажигания. Кроме того, переключатель позволяет включать стартер, электродвигатели приборов, стеклоочистителей и отопителя.

Обслуживание системы зажигания заключается в регулярной очистке от загрязнений ее устройств, в установке зажигания, в регулировке зазора между контактами прерывателя и своевременной смазке.
Установку зажигания производить в следующей последовательности:
1. Снять крышку распределителя и ротор, проверить состояние и величину зазора между контактами прерывателя (при необходимости отрегулировать зазор). Замените ротор.
2. Снимите свечу зажигания с 1-го цилиндра.
3. Закрыть пальцем отверстие для свечи зажигания 1-го цилиндра и провернуть коленчатый вал двигателя пусковой рукояткой до выхода воздуха из-под пальца. Это будет началом такта сжатия в 1-м цилиндре.
4. Осторожно поворачивайте вал двигателя, пока отверстие на шкиве не совместится со штифтом на крышке распределительного механизма.
5. Убедитесь, что ротор прилегает к внутреннему контакту крышки, соединенному с проводом, идущим к свече зажигания 1-го цилиндра.
6. Поверните пластину октан-корректора вместе с распределителем так, чтобы стрелка совпала со средним делением шкалы, отмеченным на пластине.
7. Слегка поверните корпус клапана против часовой стрелки, чтобы замкнуть контакты прерывателя.
8. Подключить контрольную лампу с патроном концом одного провода к низковольтной клемме распределителя, а концом другого провода к массе (можно использовать подкапотную лампу и дополнительный кусок провода).
9. Включите зажигание и осторожно поверните корпус распределителя по часовой стрелке, пока лампочка не начнет мигать.
Остановите вращение распределителя ровно в тот момент, когда лампочка начнет мигать. Если это не удается, повторите операцию.
10. Затяните крепежный винт, удерживая корпус распределителя от проворачивания, установите на место крышку и центральный провод.
11. Проверить правильность подключения проводов от свечей зажигания, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3, считая против часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.
Для этого прогрейте двигатель до температуры 80…85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, придайте автомобилю ускорение, резко нажав кнопку педаль газа…Если при этом наблюдается легкая и кратковременная детонация, значит угол опережения зажигания выставлен правильно.
При сильной детонации повернуть корпус распределителя по шкале октан-корректора на одно деление против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 2°, считая по коленвалу. Если стука нет вообще, поверните корпус распределителя на одно деление по часовой стрелке. После изменения угла опережения зажигания еще раз проверьте его правильность.

Отрегулируйте зазор между контактами прерывателя в следующей последовательности:
1. Освободите пружинные фиксаторы, снимите крышку распределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте зазор между контактами щупом: щуп должен войти в зазор, не нажимая на кулачок. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления неподвижной контактной стойки и, поворачивая регулировочный эксцентриковый винт 2, установите нормальный зазор.
5. Замените стопорный винт и снова проверьте контактный зазор.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте кулачок распределителя из обоймы и очистите (или срежьте) образовавшуюся на его кромке корку. Затем поместите войлок на место так, чтобы он касался кулачка, а затем смажьте двумя-тремя каплями моторного масла. Дальнейшие действия см. в Таблице смазки.

Через каждые 40 000…60 000 км пробега:
1.Производить текущий ремонт трамблера, при котором трамблер разбирается, промываются все детали, осматриваются и при необходимости заменяются. При обратной сборке распределителя ось рычага, ось кулачка, оси и пальцы грузиков смажьте моторным маслом, а приводной вал тонким слоем смазки Литол-24, которым также залейте крышку масленки.
2. Замените втулки в корпусе распределителя, если в валу распределителя имеется большой радиальный люфт, вызывающий большую асинхронность искрения.
3. Промойте шарикоподшипник пластины прерывателя, добавьте свежую смазку и поверните его наружное кольцо относительно внутреннего.

— датчик-распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик трамблера имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор.Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен ползунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, соединенный с проводом датчика.Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе имеется маркировка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25±10)°С, Ом:

первичная…..0,43

вторичная…..13000-13400

Максимальное развиваемое вторичное напряжение, В… .. 30 000

Катушка имеет высоковольтный вывод и два низковольтных вывода:

— вывод К — для соединения с выводом К добавочного сопротивления;

— выход без маркировки — с выходом короткого замыкания выключателя.

Величина активного сопротивления между выводами «+» и «С» (0,71 ± 0,05) Ом, между выводами «С» и «К» — (0,52 ± 0,05) Ом.

Состоит из корпуса и платы с радиоэлементами. Штыри переключателя предназначены:

— клемма D — для соединения с низковольтной клеммой датчика-распределителя;

— вывод короткого замыкания — для соединения с выводом катушки зажигания;

— клемма «+» — для соединения с клеммой «+» добавочного сопротивления или блока предохранителей.

Состоит из корпуса и доски, на которой монтируются все узлы вибратора. Имеет один вывод. Включение его в работу допускается только при выходе из строя транзисторного ключа или катушки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика трамблера, крепление соединительных проводов.

Через 16 000 км

Проверить датчик распределителя зажигания: осмотреть бегунок, крышку распределителя и, в случае загрязнения, протереть хлопчатобумажной тканью, смоченной в чистом бензине.

Смазать втулку ротора из капельницы (4-5 капель) (предварительно снять бегунок и фетр под ним).

Через 50 000 км

Шарикоподшипник опоры статора тщательно промойте чистым бензином, залейте в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снимите крышку, ползунок, опоры ротора и статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в ВМТ такта сжатия в первом цилиндре до совпадения отверстия МЗ (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышке ГРМ.

2. Снимите пластиковую крышку с датчика распределителя. Убедиться, что электрод ползунка прилегает к клемме на крышке датчика трамблера, отмеченной цифрой «1» (клемма провода зажигания свечи зажигания первого цилиндра двигателя).

3. Прикрутить болтом с вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу привода так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения красной метки на роторе и кончика лепестка на статоре. Закрепите пластину октан-корректора на корпусе датчика распределителя с помощью болта.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность опережения зажигания, прослушивая работу двигателя во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80°С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, придайте автомобилю ускорение, резко нажав на педаль газа. Если при этом наблюдается легкая кратковременная детонация до скорости 55-60 км/ч, значит угол опережения зажигания выставлен правильно.

При сильной детонации повернуть корпус датчика трамблера (рис.7.24) по шкале октан-корректора на 0,5-1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4°, считая по коленвалу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания, повернув корпус датчика-распределителя по часовой стрелке.

Системы зажигания

Датчик распределителя (распределитель)

Свеча зажигания

Другие вопросы по системе зажигания

  • Р1 — 1к; Р2 6.2к; Р3 1,8к; Р4 82; Р5 — 10; Р6 — 300; Р7 47к; Р8 3к; R9 и R13 — 2k; Р10 0,1; R11 и R12 330; Р14 10к; Р15 — 22к.
  • С1, С2, С6, С8 и С9 0,1 мкФ; С3, С5 и С7 2200 пФ; С10 и С11 — 1мкФ.
  • ВТ1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • ВД1 — КС162Б; ВД2 — ОД522; ВД3 — КД212; ВД4 и ВД5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • На некоторых коммутаторах не установлен транзистор VT1.

У меня тоже самое было на штатном зажигании.Самое первое это проверить свечи, скорее всего одна вылетела и машина просто троит. Проверяйте, вынимая поочередно провода из крышки распределителя. Я нашел этот способ. Да и смотри какие свечи, ставь самые лучшие на А11.

Вопрос не так прост, как кажется на первый взгляд. Есть много возможных причин этого явления. Нестабильна работа самого стробоскопа в первую очередь. Состав смеси (богатая, бедная), наличие нестабильных контактов в электрооборудовании (в том числе в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности.Применение помехоподавляющих резисторов и высокоомных проводов в электрооборудовании. Если контактная система зажигания, то возможно изношен подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Список далеко не полный, ищите и находите 🙂

Пользуюсь около 4 месяцев — кардинально ничего не изменилось. Ощутил ряд плюсов — двигатель работает ровнее, но расход топлива существенно не изменился (хотя я этого и ожидал).Возможна полная герметизация системы зажигания. Особого увеличения тяги не заметил. Возможно, это следствие того, что я тоже довел до ума штатный трамблер — характеристику подбирал пружинами центробежного регулятора. К моему удивлению, система АСУД не выбирает оптимальный угол зажигания — по датчику можно сделать зажигание раньше или позже. Те. процедура установки угла детонации остается. К тому же ремонтировать пришлось почти сразу — был дефект печатной платы.Подводя итог, скажу так — данная система позволяет гораздо меньше внимания уделять системе зажигания, повысить ее «плавучесть» в воде. Но не ждите кардинальных улучшений.
Фото:
Блок «Михайловское зажигание» АСУД,
Катушки и датчик,
Две катушки АСУД,
Датчик АСУД,
Блок АСУД,
Блок АСУД и катушки

Нужен ли аварийный вибратор
Аварийный вибратор генерирует непрерывное искрение независимо от положения поршней, в результате смесь вспыхивает до необходимого момента, в детонационном режиме — результат аналогичен непрерывным ударам кувалдой на поршни с частотой от 500 до 2000 раз в минуту в каждом цилиндре.Как вы думаете, что будет в результате? Капитальный ремонт с заменой сломанных колец, оплавленных поршней, прогоревших клапанов, погнутых коленвалов, поднятых стенок цилиндров.
Размышляя над вопросом — зачем нужна такая опасная штука в машине — я пришел к выводу, что, возможно, аварийный вибратор был установлен военными для того, чтобы машина могла продолжать движение после ядерного взрыва (когда все электроника, в том числе и переключатель) выходят из строя. Я думаю, что если дело дойдет до ядерной войны, то мне будет все равно, сможет ли машина продолжать движение или нет.
Если хотите повысить живучесть автомобиля, то лучше возить с собой запасной выключатель (и запасной статор трамблера — (Y)).

Я почувствовал некоторое «подергивание». После остановки на заправке я не смог завести. Еще один симптом — при включении зажигания сразу фиксируется стрелка напряжения. положение (когда все в порядке, он еще должен подняться вправо через пару секунд после этого (катушка заряжается?). Замена переключателя ситуацию не изменила.Запаян пресловутый проводок в дистрибутиве. Попытка нарастить его привела к поломке куска. Запасного распределителя, конечно же, нет (наверное, нужно возить с собой «статор» про запас). Магазины закрыты (воскресенье, поздний вечер). Выручил аварийный вибратор. Я проехал на нем около ста километров. Машина ехала 80-90, правда тупила при попытках резко разогнаться. Расход в разумных пределах. В ногах пассажира всю дорогу раздавался бодрящий писк.

Ну прямо один в один! Но с аварийным вибратором меня ждал облом. Вибратор был бракованный с завода.
