Мощный стробоскоп на светодиодах. Схема и описание

Данный стробоскоп на светодиодах позволяет получить очень яркие вспышки видимые даже в дневное время со значительного расстояния, благодаря применению 3 мощных светодиодов на 1 Вт или одного на 3Вт.

Схема стробоскопа предоставляет возможность выбора режима работы путем переключения четырех перемычек. Более подробно как производится выбор того или иного режима, а также изменения временных интервалов в прошивке микроконтроллера PIC12F629,  можно прочитать в предыдущей статье о светодиодном стробоскопе.

Cтробоскоп на мощных светодиодах. Описание работы

Принцип работы обеих схем идентичен, стой лишь разницей, что в данном варианте применен мощный светодиод, и как следствие этого, более мощный транзисторный ключ. Поскольку мощный светодиод управляется  очень короткими импульсами и относительно большими интервалами между ними, поэтому ни светодиод, ни транзистор не нуждаются в радиаторе для отведения тепла.

Светодиоды высокой мощности нужно управлять источником стабильного тока. В данном случае в качестве драйвера светодиода применен простой линейный ограничитель тока возле транзисторов VT1 и VT2. Резисторы R6 и R7 являются ограничителями тока. В случае, если в схеме стробоскопа применяется LED с током 700 мА, то на место резистора R6 необходимо установить перемычку, а резистор R7 должен быть мощностью 0,5 Вт. Для LED с током  350 мА необходимо установить оба резистора (R6, R7 по 0,25 Вт каждый).

Так же в схеме стробоскопа предусмотрена возможность остановки  его работы  путем подачи низкого уровня на вход 2 микроконтроллера PIC12F629.

Предупреждение.   Светоотдача от мощных LED очень большая. Не следует смотреть прямо на светодиод при его работе.

Скачать файлы к схеме мощного светодиодного стробоскопа (1,1 MiB, скачано: 2 177)

www.picprojects.org/projects/strobe/powerstrobe

Набор для Arduino

Cтартовый набор Keyestudio Super с платой V4. 0 для Arduino…

Схема дискотечного стробоскопа | NiceTV

Стробоскоп является электрооптическим прибором, создающим вспышки света большой энергии, повторяемые с частотой от нескольких до нескольких десятков раз в секунду. Он является одним из основных приборов, используемых в оптике и других науках для анализа движения и других сопутствующих явлений. Стробоскопы также используются как генераторы световых эффектов, например в дискотеках. Предлагаемое устройство характеризуется достаточно простой конструкцией, действующей, однако, надежно и безотказно благодаря использованию полупроводниковых переключающих элементов. Система питается от сети 220 В через выпрямитель — удвоитель напряжения с диодами Dl, D2 и конденсаторами Cl, C2. Напряжение порядка 600-640 В требуется для питания разрядной лампы (лампа IFK-120). Наполовину меньшее напряжение питает схему генератора высвобождаемых импульсов с тиристором Th2 динисторами D3, D4 и контуром временной постоянной (R4 + P1) C3.

Схема генератора управляет возбуждающим трансформатором TR1. Действует он следующим образом: после включения питающее напряжение на аноде тиристора слишком мало, чтобы его включить, и постепенно растет в результате зарядки С3 через сопротивление резисторов R4 и Р1. В момент, когда С3 зарядится до напряжения 60-70 В, являющегося суммой напряжений включения тиристора и двух динисторов, тиристор резко переходит в состояние проводимости и вызывает разрядку СЗ через первичную обмотку трансформатора TR1. В ответ на это вторичная обмотка с многократно большим количеством витков дает импульс порядка 3-4 кВ, вызывая разрядку в LP1. Этот цикл повторяется с частотой, которая зависит от установки потенциометра Р1. В момент разряда ксеноновая лампа практически замыкается накоротко. Поэтому использован ограничительный резистор большой мощности. По причине выделяющегося тепла, а также учитывая импульсную работу конденсаторов С1 и С2, схема должна быть расположена в «продуваемом» корпусе из изоляционного материала.
По этой же причине не следует включать устройство более чем на несколько секунд.


Схема дикотечного стробоскопа


Монтажная плата


Расположение выводов элементов

Элементы:
D1,D2 1N4001

D3,D4 BR100, KR100
Th2 KT505
С1,С2 4,7-10 мкФ/350 В
СЗ 1мкФ/100В
R1 470 Ом
R4 120-180 кОм
R5 270-360 Ом
Р1 1 МОм
LP1 IFK120
TR1 имп. трансформатор
R2, R3 10-15 Ом/0,25 Вт

Внимание! Все элементы схемы находятся под напряжением сети 220 В. В схеме, кроме того, вырабатываются высокие напряжения, опасные для здоровья и жизни. В процессе включения и эксплуатации устройства необходимо быть особенно осторожным!



«100 лучших радиоэлектронных схем», ДМК Пресс, 2004
(опубликовано с разрешения издательства)

Радиосхемы. — Двухканальный стробоскоп

материалы в категории

Двухканальный стробоскоп

Стробоскоп— это устройство которое создаёт яркие вспышки двух импульсных газоразрядных ламп по заложенной программе или в такт звучащей музыке.

Оно предназначено для украшения небольших вечеринок и дискотек, а также новогодних и других праздников.

Схема стробоскопа, представленная здесь, состоит из блока управления и двух импульсных осветительных приборов. Оба прибора собраны по одной и той же схеме, изображённой на рис. 1. Источником света в каждом из них служит импульсная газоразрядная лампа ИФК-120 (VL1), разработанная для фотовспышек и в прошлом широко в них использовавшаяся. Сегодня она довольно часто применяется в любительских конструкциях стробоскопов.

Яркая вспышка лампы VL1 получается при дуговом электрическом разряде в заполняющем её газе. Предварительно электрическая энергия накапливается в подключённом параллельно разрядному промежутку лампы конденсаторе, в данном случае С2. В промежутках между вспышками конденсатор заряжается от сети переменного тока напряжением 220 В через выпрямительный диод VD1 и ограничивающую зарядный ток группу из десяти соединённых параллельно одноваттных резисторов R5—R14. В конце зарядки напряжение на конденсаторе достигает амплитуды сетевого — около 300 В.


Для начальной ионизации заполняющего лампу газа, инициирующей дуговой разряд, служит так называемый «поджигающий» электрод, представляющий собой металлическое напыление на наружной поверхности колбы лампы. К этому электроду подключена вторичная, повышающая обмотка импульсного трансформатора Т1. Его первичная обмотка соединена через тринистор VS1 с конденсатором С1, который заряжается одновременно с конденсатором С2. Резисторы R1 и R4 образуют делитель напряжения, не дающий напряжению на аноде тринистора VS1 достичь значения, достаточного для самопроизвольного открывания его или управляющего им фотодинистора, находящегося в блоке управления.

 Этот фотодинистор открывается по сигналу имеющегося в блоке управления микроконтроллера и соединяет цепи +УПР и -УПР. Через резистор R2 на управляющий электрод тринистора VS1 поступает напряжение заряженного конденсатора С1 и тринистор открывается, подключая конденсатор С1 к первичной обмотке трансформатора Т1.

В результате разрядки конденсатора через первичную обмотку на вторичной обмотке трансформатора формируется импульс амплитудой в несколько киловольт, поступающий на поджигающий электрод лампы VL1. В ней происходит вспышка, расходующая всю энергию, накопленную в конденсаторе С2, и разряжающая его. Далее процесс повторяется.

Схема стробоскопа


Схема блока управления стробоскопа показана на

рис. 2. Его основной элемент — микроконтроллер DD1 PIC12F675, который на своих выходах GP4 и GP5 создаёт согласно записанной в него программе последовательность импульсов для управления лампами-вспышками. Эти импульсы, протекая через излучающие диоды оптро-новШ и U2, приводят к открыванию фо-тодинисторов этих оптронов. Каждый открывшийся фотодинистор замыкает цепь управления осветительного прибора, к которому он подключён, что вызывает вспышку света. Светодиоды HL1 и HL2 дублируют создаваемые вспышки, позволяя налаживать блок управления и отлаживать программу микроконтроллера, не включая высоковольтные осветительные приборы.

Управляют режимами работы стробоскопа с помощью кнопок SB1 («Муз./ Авто») и SB2 («Пуск/ Стоп»), подключённых соответственно к входам GP2 и GP3 микроконтроллера. Поскольку вход GP3 не имеет внутреннего резистора, соединяющего его с плюсом питания, установлен внешний резистор R9.

После включения питания устройство начинает работу в автоматическом режиме. На выводах микроконтроллера 2 и 3 появляются одиночные импульсы длительностью 50 мс или серии таких импульсов. Всего в программе заложены четыре автоматически сменяющихся световых эффекта.

Первый — четыре вспышки с периодом 150 мс первого (подключённого к линиям +УПР1 и -УПР1) светового прибора, затем через паузу четыре такие же вспышки второго (подключённого к линиям +УПР2 и -УПР2) светового прибора и так далее. Повторяются 10 раз.

Второй — чередующиеся одиночные вспышки первого и второго приборов. Повторяются 30 раз.
Третий — одновременные вспышки обоих приборов. Повторяются 30 раз.
Четвёртый — чередующиеся серии из двух вспышек первого и второго приборов. Повторяются 20 раз.

Длительность пауз между вспышками или их сериями в пределах от 100 до 2000 мс регулируют переменным резистором R12 («Скорость»), движок которого соединён с выводом 7 микроконтроллера, служащим входом встроенного АЦП. Программа загружает результат выполненного АЦП преобразования в счётчик циклов, определяющий длительность паузы. Чем выше напряжение на входе АЦП, тем длительнее пауза-Нажатие на кнопку SB1 («Муз./Авто») переключает устройство в режим управления от звуковых сигналов, принимаемых микрофоном ВМ1. Микрофонный усилитель выполнен на ОУ DА 1.1, его коэффициент усиления регулируют переменным резистором R6 («Чувствительность»). Для выделения низкочастотных составляющих звукового сигнала применён ФНЧ второго порядка на элементах R7, R8, С5, С7 и ОУ DA1.2, включённом повторителем напряжения. Частота среза фильтра при указанных номиналах — около 100 Гц.

Сигнал с выхода повторителя через резистор R10 поступает на вывод 6 DD1, сконфигурированный как неин-вертирующий вход встроенного в микроконтроллер компаратора напряжения. Инвертирующий вход компаратора подключён к внутреннему источнику образцового напряжения, которое установлено равным приблизительно 2 В. При включённом режиме синхронизации звуковым сигналом программа периодически проверяет состояние разряда COUT в регистре CMCON, отображающего состояние выхода компаратора. Обнаружив в нём единицу, программа формирует сигнал на генерацию вспышки или их серии согласно действующему в данный момент световому эффекту. Так происходит синхронизация вспышек световых приборов внешним звуковым сигналом.

Переменное напряжение 7…10 В для питания блока управления можно получить от любого сетевого понижающего трансформатора габаритной мощностью не менее 3…5 В-А. После выпрямления диодным мостом VD1 из него с помощью интегрального стабилизатора напряжения DA2 получается стабилизированное напряжение 5 В для питания микроконтроллера и сдвоенного операционного усилителя.



Световые приборы собраны в корпусах от фотовспышек «Луч-70». От них же использованы лампы ИФК-120 и импульсные трансформаторы. В каждом корпусе размещены и соединены навесным монтажом детали этих приборов. Исключение представляют диоды VD1, резисторы R5—R14 и накопительные конденсаторы С2 обоих приборов, размещённые в корпусе блока управления. Там же находятся трансформатор питания блока управления, сетевой выключатель и плавкая вставка.

Печатная плата стробоскопа

Детали блока управления смонтированы на односторонней печатной плате, чертёж которой изображён на рис. 3. Для микроконтроллера на плате установлена панель, что позволяет извлекать его для перепрограммирования. Кнопки SB1 и SB2, светодиоды HL1, HL2, а также конденсатор СЮ расположены на плате со стороны печатных проводников. Для толкателей кнопок и корпусов светодиодов в верхней стенке корпуса блока предусмотрены отверстия. Переменные резисторы R6 и R12 размещены на задней стенке корпуса.

Налаживание блока управления начинают, не подключая к нему световые приборы и не вставляя в панель микроконтроллер. После проверки правильности монтажа на плату подают напряжение питания и измеряют напряжение между гнёздами 1 (+) и 8 (-) панели микроконтроллера. Оно должно быть равно 5 В. Напряжение на гнезде 7 относительно гнезда 8 должно меняться от 0 до 5 В при вращении движка переменного резистора R12.

Теперь можно, предварительно выключив питание, установить в панель запрограммированный микроконтроллер. При программировании следует принять меры, чтобы калибровочная константа, записанная на заводе в последнюю ячейку программной памяти микроконтроллера, не была уничтожена. Без неё программа работать не будет.

 В крайнем случае константу можно восстановить, поместив в НЕХ-файл Strobo.hex строку

:0207FE00803445
перед его предпоследней строкой
:02400E00843FED
и повторив программирование микроконтроллера. Правда, такое восстановление будет не совсем точным. Программа заработает, но станет формировать интервалы времени, немного отличающиеся от заданных.

Запрограммированный микроконтроллер устанавливают в панель и включают питание блока управления. Вспышки светодиодов HL1, HL2 будут свидетельствовать о работе программы. Необходимо проверить регулировку частоты повторения вспышек переменным резистором R12 и работу кнопок SB1 и SB2. Включив ритмичную музыку, нужно убедиться, что с помощью переменного резистора R6 удаётся добиться вспышек в такт музыке.
Перед подключением к блоку управления световых приборов с лампами-вспышками необходимо тщательно проверить их монтаж.

Следует помнить, что напряжение на элементах этих устройств достигает 300 В, причём оно остаётся опасным и после отключения от сети, пока все конденсаторы не разрядятся. Особенно опасен остаточный заряд накопительных конденсаторов большой ёмкости. Перед проведением каких-либо монтажных работ в стробоскопе эти конденсаторы рекомендуется принудительно разрядить, замкнув на несколько секунд их выводы резистором сопротивлением 100 кОм и мощностью не менее 0,5 Вт.  Подносить резистор к выводам нужно с помощью хорошо изолированного держателя.

После подключения световых приборов к работающему блоку управления и к сети 220 В яркие вспышки импульсных ламп должны происходить одновременно со вспышками контрольных светодиодов HL1 и HL2.

Необходимо учитывать, что яркие вспышки в темноте быстро утомляют зрение, кроме того, гарантированный ресурс ламп ИФК-120 — всего 10000 вспышек, поэтому включать стробоскоп следует лишь на непродолжительное время.

А. КУЗНЕЦОВ, г. Кадников Вологодской обл. Радио, № 11, 2013

Во вложении: печатная плата и исходники

Вложения к странице
ФайлОписаниеРазмер файла:
strobo.zip 12 Кб

Схема, устройство и принцип работы стробоскопа

Статья, устройство и принцип работы стробоскопа, позволит подробнее ознакомиться со схемотехникой устройств импульсный свет, что в свою очередь позволит сократить время на поиск и устранения неисправностей в студийных и внешних фотовспышках.

Импульсный свет применяют в фотостудиях, театрах и на эстраде, при этом используют весьма сложные и дорогостоящие устройства промышленного изготовления. Предлагаемый же здесь стробоскоп, схема которого показана на рис 1 весьма прост.

Стробоскоп состоит из генератора импульсов, задающих частоту вспышек, и источника световых импульсов (импульсной лампы). Частоту вспышек плавно регулируют  от 2 до 15 Гц. Генератор импульсов собран по схеме несимметричного мультивибратора на транзисторах V1 и V2 разной структуры. Его нагрузкой служит электромагнитное реле К1. Частота срабатывания реле, а следовательно, и частоту световых импульсов можно регулировать переменным резистором R1. Питание генератора осуществляется от двухполупериодного безтрансформаторного стабилизированного выпрямителя, собранного на диодах V4, V5 и стабилитроне V3.

Источником световых импульсов служит газоразрядная импульсная лампа ИФК-120 (B1) обладающая значительной энергией вспышки. После включения питания начинает заряжаться конденсатор C4. Время его зарядки небольшое, его можно изменить подбором резистора R5. При кратковременном замыкании контактов K1.1 реле K1 через обмотку I трансформатора T1 проходит импульс  тока. При этом на II обмотке импульсного трансформатора и поджигающем электроде лампы появляется импульс высокого напряжения. Газ в лампе ионизируется, лампа вспыхивает, и конденсатор C4 разряжается через нее. Яркость вспышки лампы зависит от емкости накопительного конденсатора C4 и от напряжения на его обкладках, которое, в свою очередь, зависит от сопротивления резистора R5 (с уменьшением сопротивления этого резистора яркость вспышки лампы возрастает).

Импульсный трансформатор T1 намотан на кольцевом сердечнике типоразмера K10x6x3 из феррита 2000НМ, его первичная обмотка содержит 4 витка провода ПЭЛШО 0.41, вторичная обмотка содержит 100 витков провода ПЭЛШО 0.1. Реле K1 любое с сопротивлением обмотки 120 Ом и током срабатывания 50 мА.

Большая часть элементов устройств импульсного света, стробоскопов, студийных вспышек имеет непосредственный контакт с питающей с электроосветительной сетью, поэтому, при ремонте и налаживании таких устройств, не забывайте о технике безопасности. На корпусе не должно быть металлических неизолированных частей. Любые изменения в монтаже делайте только после отключения устройств от сети.

Необходимо также иметь в виду, что накопительные конденсаторы длительное время сохраняют остаточный электрический заряд, поэтому вскрывать отключенное от сети устройство следует лишь по истечению некоторого времени. Целесообразно параллельно конденсаторам включать резисторы сопротивлением 510 – 680 кОм для их быстрой разрядки.



Студийный импульсный свет, ремонт и техническое обслуживание http://www.remont-fotocamer.ru/remont-vspyshek.html

СТРОБОСКОП – Введение в электронику

При разряде импульсная лампа стробоскопа практически мгновенно высвобождает значительное количество световой энергии. Это можно использовать для анимации вечеринки или витрины магазина, а также для сигнализации, например, в шумной обстановке.

Принцип действия

Устройство содержит несколько конденсаторов достаточно большой емкости, которые, периодически заряжаясь до высокого напряжения непосредственно от выпрямленного сетевого напряжения, накапливают энергию. В нужный момент времени, определяемый схемой таймера, производится разряд одного из конденсаторов через обмотку импульсного пускового трансформатора, повышающего напряжение до величины, необходимой для начальной ионизации импульсной лампы. Затем происходит разряд других конденсаторов через лампу, вызывающий интенсивную вспышку света, поскольку вся накопленная энергия освобождается за очень короткое время.

Работа схемы Питание схемы

Питание управляющего узла схемы (рис. 4.58) осуществляется непосредственно от сети 220 В через емкость С9. Во время положительных полупериодов напряжения ток течет через этот конденсатор, который, заряжаясь через R1 и VD2, заряжает и конденсатор С1. Потенциал на положительном выводе конденсатора С1 ограничивается значение 10 В благодаря стабилитрону VD7.

Во время отрицательных полупериодов напряжения через VD1 происходит разряд С9, за счет чего он подготавливается к передаче следующей положительной полуволны напряжения. В результате на выходе схемы . питания (конденсаторе С1) получаем сглаженное постоянное напряжение. Конденсаторы С1 и С2 осуществляют фильтрацию напряжения питания по низким и высоким частотам.

При отключении схемы резисто1>К2 разряжает С9, что позволяет избежать разряда при неосторожном обращении с устройством.

Цикл работы устройства задается несимметричным мультивибратором на вентилях И-НЕ D1A и DIB. Конденсаторы СЗ и С4 заряжаются и разряжаются через резистор R3 и регулируемый резистор R10. Диод VD2, шунтирущий резистор R10, ускоряет заряд конденсаторов СЗ и С4, когда выход вентиля DIB имеет низкий уровень. Таким образом, длительность состояния низкого уровня на выходе мультивибратора меньше длительности состояния высокого уровня и составляет приблизительно 1Ό мс, причем зависит, главным образом, от текущего значения сопротивления регулируемого резистора. Подробнее мы поговорим об этом в разделе, посвященном изготовлению стробоскопа.

Резистор R4 не влияет на период колебаний генератора. Он обеспечивает работу вентиля DIB в линейном режиме и, следовательно, мягкий режим запуска генератора. Вентили D1C и DID осуществляют двойную инверсию, выполняя роль буферных элементов.

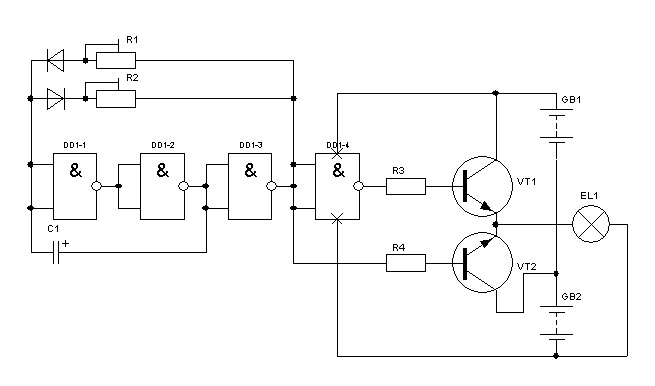

Рис. 4.58. Принципиальная схема стробоскопа

Рис. 4.59. Временная диаграмма работы стробоскопа

Работа импульсной лампы стробоскопа

В момент низкого уровня на выходе вентиля DID транзистор VT1 открывается, и его коллекторный ток через цепочку R6 и VD5 поступает в управляющий электрод тиристора VS1 – он открывается.

На конденсаторе С5, предварительно заряженном через диод VD4 и R7 во время положительных полупериодов сетевого напряжения, имеем напряжение примерно 300 В. При включении тиристора конденсатор быстро разряжается через первичную обмотку импульсного  трансформатора. Вторичная обмотка трансформатора имеет значительно больше витков, чем первичная, поэтому на ней появляется напряжение в несколько тысяч вольт. Это высокое напряжение обеспечивает запуск импульсной лампы. Энергия, необходимая для световой вспышки, накапливается тремя конденсаторами С6, С7 и С8, которые разряжаются за очень короткий промежуток времени. Они предварительно заряжаются через резистор R9 и диод VD3 во время двух положительных полупериодов сетевого напряжения приблизительно до 30|) В.

Выполнение монтажа

Схема содержит большое количество компонентов, имеющих полярность (диоды,Электролитические конденсаторы, тиристор, интегральная схема), что требует особого внимания при установке. Блестящая (хромированная) сторона импульсной лампы соответствует «минусу». Чтобы не перепутать обмотки импульсного трансформатора, при помощи омметра необходимо измерить их сопротивление. Вторичная обмотка, формирующая высокое напряжение и соединяемая с пусковым электродом лампы, имеет значительно более высокое сопротивление.

Чертеж печатной платы устройства и монтажная схема представлены на рис. 4.60 и 4.61.

Рис. 4.60. Чертеж печатной платы стробоскопа

Рис. 4.61. Монтажная схема стробоскопа

При настройке устройства сначала вращением движка регулируемого резистора по часовой стрелке устанавливаем его в крайнее правое положение, соответствующее максимальному значению сопротивления. Частота вспышек будет очень редкой. Ее можно увеличить, вращая резистор против часовой стрелки. Имеется, однако, граница срыва. Она достигается, когда конденсаторы С6, С7, и С8 не имеют

Рис. 4.62. Общий вид собранного устройства достаточно времени для заряда между двумя последовательными вспышками.

Общий вид стробоскопа представлен на рис. 4.62, перечень элементов устройства дан в табл. 4.16

Таблица 4.16. Перечень элементов стробоскопа

Наименование

Обозначение

Номинал/тип

Примечание

R1

47 Ом

2,0 Вт

R2

1 МОм

±5%, 0,25 Вт

R3

10 кОм

±5%, 0,25 Вт

R4

1 МОм

±5%, 0,25 Вт

Резисторы

R5

4,7 кОм

±5%, 0,25 Вт

R6

220 Ом

±5%, 0,25 Вт

R7

33 кОм

±5%, 0,25 Вт

R8

2,2 МОм

±5%, 0,25 Вт

R9

3,3 кОм

±5%, 0,25 Вт

R10

1 МОм

Подстроенный

С1

2200 мкФ

10В

С2

0,1 мкФ

Пленочный

Конденсаторы

СЗ. С4

1 мкФ

Пленочный

С5

0,1 мкФ

Пленочный 400 В

С6-С9

1 мкФ

Пленочный 400 В

VD1, VD5

1N4004

Диоды

VD6

1 N4148

1 N914

VD7

10В

Стабилитрон 1,3 Вт

Транзисторы

VT1

2Ν2905

Тиристоры

VS1

ΤΥΝ1008

Микросхемы

D1

CD4011

Панелька для микросхемы на 14 выводов

Прочее

Лампа импульсная 30/40 Дж

Импульсный трансформатор (TS8)

Двуконтактный клеммник для установки на печатной плате

Источник: Фигьера Б. , Кноэрр Р., Введение в электронику: Пер. с фр. М.: ДМК Пресс, 2001. – 208 с.: ил. (В помощь радиолюбителю).

СТРОБОСКОП ДЛЯ ДИСКОТЕКИ


   Итак, на рисунке вы можете видеть принципиальную электрическую схему концертного дискотечного стробоскопа. Удвоенное напряжение поможет нам получить достаточно высокое напряжение для поджига лампы, около 600 В. Прикладывается оно между катодом и анодом. Выполняют роль удвоителя напряжения у нас диоды D2 и D1. Конденсатор С1 заряжается до самого большого значения сетевого напряжения, пока у нас будет положительный период. При этом диод D2 находится в закрытом состоянии и запрещает подачу напряжения на конденсатор С2.

   Далее на импульсную лампу L1 у нас подаётся достаточно высокое напряжение, около 600 В. На внешний электрод подаётся высокое напряжение, что вызывает свечение. Что касательно яркости вспышки лампы, то она зависит от того количества энергии, что накопилось в конденсаторах С2 и С1. Это является функцией напряжения U на выходе, и ёмкости С. В общем, внимание на формулу:

     Е = 0,5 х С х U2.

   Ограничение мощностью Рmах ограничивают возможности применения лампы. В таком случае мы определяем максимальную ёмкость Сmах конденсаторов С2 и С1 по следующей формуле:

     Cmax=(1/3102)x(Pmax/Fmax)

   Fmax – максимальная частота разряда через импульсную лампу

   В тот момент, когда мы наблюдаем вспышку, значение сопротивления между катодом и анодом достаточно небольшое. Потому резисторы R1 и R2 ограничивают мощность, что передаётся лампе, если запуск лампы начинается в момент амплитудного значения сетевого напряжения. Подобная защита продлевает срок эксплуатации лампы и облегчает условия работы.

   Частота вспышек лампы задаётся релаксационным генератором. Основа его – динистор. На самом деле динистор D3 будет закрытым до тех пор, пока напряжение на выходах не достигнут своего максимального значение, которое обычно равно 32 В. При этом в этот промежуток времени он начинает вести себя как выключатель. Конденсатор С4 начинает заряжаться через потенциометр Р1 и резистор R7 в то время, пока закрыт симметрический динистор. Частоту колебаний генератора и ток заряда конденсатора С4 может регулировать потенциометр Р1.

   Симметричный динистор переключается тогда, когда напряжение на контактах С4 конденсатор начинает достигать достаточной величины напряжения, при этом динистор переходит в проводящее состояние. После того, как произошёл новый заряд конденсатора С4, мы увидим следующий цикл.

   Итак, после этого конденсатор С4 начинает периодически разряжаться по цепи электрода симистора, который становится проводящим. После того, как произошло замыкание симистора, разряд конденсатора С3 начинает протекать через первичную обмотку. В том случае, если симистор Q1 закрыт, конденсатор С3 будет заряжаться примерно до 310 В через первичную обмотку TR1 и резистор R5. Появление импульса в обмотке TR1 вызвано мгновенным разрядом конденсатора С3. На пусковой электрод импульсной лампы с учётом трансформации подаётся достаточно большое напряжение (около 6 кВ).

   Газ, что содержится в лампе, в тот момент становится проводящим, а конденсаторы С2 и С1 разряжаются, а лампа начинает давать вспышку. Поток света при этом равен ёмкости конденсаторов С2 и С1, а также мощности лампы.

   Необходимо проявить осторожность во время проведения испытаний, так как схема связана с сетевым напряжением. Также стоит отметить, что на плате происходит генерация ещё более высоких напряжений. Обязательно, перед включением питания, проверьте, правильно ли расположены полярные радиоэлементы, в том числе два диода D1 и D2.

   Если мы обратим внимание на импульсный трансформатор ТR1, то именно по нему определяется ёмкость конденсатора С3. Нужно учитывать, что первичная обмотка типа TS8 может выдержать нагрузку вплоть до 4 Дж. Также вполне может подойти конденсатор на 400 В. При этом не стоит увеличивать значение ёмкости, т.к. этим можно повредить обмотку.

   Будьте крайне осторожны, работая с импульсной лампой. Не рекомендуется касаться лампы руками. Подключать лампы нужно ближе к плате, дабы уменьшить потери. Выводы лампы лучше не сгибать. В крайнем случае сгибать следует аккуратно, при помощи плоскогубцев.

   Разводка печатной платы, а также размещение радиодеталей.

   Отражатель позволит направить максимум света на площадку дискотеки. Изготовить его можно из алюминиевой полоски либо картона. Во втором способе следует прикрепить лист фольги. Установить стробоскоп можно также в ненужной автомобильной фаре.

   Несколько важных практических советов для успешной работы со стробоскопом:

 1. Не стоит использовать стробоскоп долго. В таком случае вы существенно продлите срок жизни импульсной лампы.

 2. У некоторых людей стробоскоп можно вызвать беспокойство и волнение. Будьте осторожны, и примите в отношении таких людей меры.

 3. Не освещайте рядом стоящих людей вспышкой, а также не смотрите непосредственно на лампу.

 4. Настоятельно не рекомендуем касаться пальцами резисторов R2 и R1. После 3-х минут работы температура может быть выше 100°С.

 5. Наденьте солнцезащитные очки, если желаете принять меры предосторожности.

 6. Резисторы обязательно должны быть на 5 и более ватт.


Поделитесь полезными схемами

ЭЛЕКТРОМЕТРОНОМ

   Очень часто на уроках физики при демонстрации опытов
необходимо замерять время наблюдаемого явления. Можно использовать секундомер, но когда его нет под рукой приходится как-то выходить из положения. Для этого используют прибор, который называется метрономом. Самый распространенный метроном – механический, частоту которого можно изменять специальным ползунком, который прикреплен к маятнику, но в некоторых школах нет даже и таких метрономов.


ИНВЕРТОР 1000 ВАТТ

   Обзор преобразователя-инвертора на мощность 1000 ватт, предназначенного для создания 220 вольт из 12-ти вольтового аккумулятора от автомобиля.


СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ
    Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.


САМОДЕЛЬНЫЙ КАЧЕР
    Эта схема качера Бровина самая простая из всех существующих. Она проверена не раз и всегда работала, даже со значительными отклонениями используемых радиодеталей.

Описание схемы музыкального стробоскопа | ASUTPP

На рисунке ниже показана схема устройства, управляющего частотой вспышек импульсной лампы. Готовое устройство может применяться, например, на дискотеках.

Схема музыкального стробоскопа

Схема музыкального стробоскопа

Скачать схему в лучшем разрешении вы можете на моем сайте ЗДЕСЬ

Описание

Управление осуществляется в зависимости от положения переключателя SW2 (тип SPDT).

В режиме А (см. положение SW2) частота вспышек регулируется с помощью переменного резистора R7, который изменяет время заряда конденсатора C5 и частоту включения однопереходного транзистора Q1 (2N4891).

В режиме B (см. положение SW2) частота мигания лампы определяется входным звуковым сигналом. Необходимый уровень сигнала на выходе разделительного трансформатора устанавливается потенциометром R10. Переменное напряжение звуковой частоты выпрямляется диодами D4 и D5, и через резистор R9 заряжается конденсатор C5. Время его заряда и частота Q1 определяется амплитудой звукового сигнала.

Включение Q1 приводит к отпиранию тиристора SCR1 (400 В, 3А), через который конденсатор С4 разряжается на первичную обмотку импульсного трансформатора TX1.

На его вторичной обмотке образуется поджигающий импульс высокого напряжения (более 4кВ). Этот импульс ионизирует газ в ксеноновой лампе, и она становится проводящей. Через лампу происходит разряд конденсатора C3 с напряжением 600 В — световая вспышка.

Элементы

  1. В качестве диодов D1-D3 можно взять КД105А, а в качестве диодов D4 и D5 — КД521А.
  2. В качестве трансформатора TX2 — TOT205.
  3. Конденсатор C5 — К53-1А. Остальные оксидные конденсаторы — типа К50-29. Конденсаторы С4, С6 — типа К73-3.
  4. Постоянные резисторы, кроме R1, — МЛТ, R1 — типа ВЭР.
  5. Тиристор SCR1- КУ202 с индексами Л-Н.
  6. В качестве ксеноновой лампы можно взять лампу ИФК-120.
  7. TX-1 — штатный трансформатор от лампы-вспышки ИФК-120.

Важно!

В процессе функционирования схемы могут возникать высокие напряжения (более 4000 В для импульсного трансформатора), поэтому требуются повышенные меры предосторожности.
При сборке необходимо внимательно проверить полярность конденсаторов C1 и C3. Следует помнить, что элементы устройства соединены с сетью и прикосновение к ним небезопасно!

Высоковольтные конденсаторы в схеме способны сохранить заряд некоторое время после выключения из сети, поэтому работать со схемой можно только после полного разряда конденсаторов!

Создайте свой собственный проблесковый маячок для попкорна

Проблесковый маячок цепи

Уровень мастерства: Новичок
Время сборки: 1 час
Дизайнер: Джо Клеменчич, также известный как «Trowelfaz»

Popcorn Strobe производит мигающую схему, похожую на стробоскоп. Он предназначен для размещения внутри пластикового купола, который вы получаете от автоматов с жевательной резинкой.

Для управления скоростью вспышки просто отрегулируйте потенциометр.Это отличная небольшая схема, демонстрирующая работу моностабильной схемы 555, идеально подходящая для создания спецэффектов.

Создайте свой собственный стробоскоп для попкорна

Обязательные инструменты и комплектующие:

555 Timer
Триммер
100K Триммер Триммер
10K Ом 1/4 Вт Резистор
4.7k Ом 1/8 Вт. Резистор
10 мкм Радиальный конденсатор
5 мм. Белый Светодиод
Напечатанная плата

Источник питания 12 В
Капсула торгового автомата (дополнительно)
Соединительный провод


Пошаговые инструкции

Шаг 1. Установите светодиоды

Припаяйте 4 белых светодиода к позициям L1, L2, L3 и L4.Обязательно обратите внимание на ориентацию, поскольку светодиоды имеют положительные и отрицательные стороны. Глядя на заднюю часть светодиода, «прямой» сегмент должен совпадать с прямой линией на печатной плате. Соединения с центром светодиода должны совпадать с наклонными линиями на печатной плате. Контур светодиода на печатной плате имеет скошенный угол для облегчения выравнивания.

Шаг 2. Проверка светодиодов после установки

Проверьте правильность установки светодиодов. Используя выводы от источника питания 9В-12В, вставьте плюсовой кабель в отверстие «+» на плате (не припаивайте, просто держите).Затем подсоедините отрицательный провод к самому верхнему левому светодиоду (L1), отмеченному символом «-». Все 4 светодиода должны гореть. Установка светодиодов
Проверка светодиодов

Шаг 3 – Припайка микросхемы таймера 555

Вставьте и припаяйте все 8 ножек таймера 555. Обратите внимание на ориентацию. Выемка на чипе должна быть совмещена с выемкой на графике на печатной плате.

Шаг 4 – Припаиваем транзистор

Вставьте транзистор на место, обращая внимание на ориентацию, указанную на печатной плате.Припаяйте каждую из трех ножек и обрежьте по длине. Перепайка транзистора
Пайка резисторов

Шаг 5 – Припаивание резисторов

Вставьте и припаяйте резисторы 10K и 4,7K. Ориентация не важна. Резистор 10K (коричневый, черный, оранжевый) установлен сразу под и слева от транзистора (обозначен R2). Резистор 4,7К (желтый, фиолетовый, красный) установлен рядом с таймером 555 рядом с контактами 7 и 8 (обозначены R1).

Шаг 6 – Припайка подстроечного потенциометра

Добавьте потенциометр 100K.Этот горшок используется для контроля скорости вспышки. Вставьте и припаяйте подстроечный потенциометр 100K в соответствии с печатной платой. Он будет располагаться справа от резистора 4,7К.

Шаг 7 – Припайка радиального конденсатора

Установите и припаяйте радиальный конденсатор 10 мкФ, как указано на плате. Обратите внимание, что положительная сторона конденсатора должна быть совмещена со знаком «+» на печатной плате чуть выше изображения конденсатора. Минус (полосатая маркировка на конденсаторе) будет направлен к нижней части печатной платы. После того, как вы закончите пайку, обрежьте выводы. Пайка радиального конденсатора
Прикрепите провода

Шаг 8. Подсоедините провода питания

Идите вперед и протяните провода питания 12 В через круглый вырез с нижней стороны печатной платы к верхней части печатной платы. Вставьте зачищенные концы провода в соответствующие отверстия питания («+» для положительного 12 В, «-» для отрицательного/общего 12 В). Затем припаяйте провода к нижней стороне и отрежьте хвосты.

Шаг 9 – Прикрепите плату стробоскопа к основанию

После завершения вы можете прикрепить собранную печатную плату к крышке купола капсулы торгового автомата или к любому корпусу, который вы считаете нужным.Для размещения силовых проводов просверлите небольшое отверстие в задней части купола. Пропустите силовые провода через отверстие. Чтобы скрепить печатную плату и крышку купола, вы можете склеить их скотчем или приклеить горячим клеем.

Шаг 10 — Завершенный проект

Защелкните прозрачный пластиковый купол. Подсоедините провода к источнику питания 12 В постоянного тока и наслаждайтесь стробоскопом. Для увеличения или уменьшения частоты мигания поверните потенциометр.

О конструкторе


Джо Клеменчич днем ​​работает менеджером по компьютерной безопасности, а ночью — энтузиастом Holiday Light.Его круглогодичное хобби — проектирование, создание и программирование огней и схем для его управляемого компьютером праздничного светового шоу. Хотя Джо еще новичок в электронике, большинство элементов его дисплея нельзя купить в магазине, поэтому их приходится изготавливать вручную. Микроконтроллеры и электроника играют большую роль в объединении всего этого и предлагают широкие возможности для изучения многих аспектов электроники, создавая искусство для других.

Цепь светодиодного стробоскопа с таймером 555

В этом уроке мы покажем вам, как сделать схему светодиодного стробоскопа , используя микросхему таймера 555 .Стробоскоп производит регулярные вспышки света для создания стробоскопического эффекта. В этой схеме мы будем использовать светодиод высокой интенсивности мощностью 1 Вт, чтобы эффект был четко виден. Для управления частотой мигания светодиода воспользуемся потенциометром, подключенным к схеме.

Аппаратные компоненты

Ниже приведены необходимые аппаратные элементы для схемы светодиодного стробоскопа :

Оборудование для цепи светодиодного стробоскопа

Соединения

  1. Подключите контакты 4 и 8 к VCC.
  2. Подключите Pin 1 к GND.
  3. Добавьте конденсаторы C1 и C2, как показано на принципиальной схеме.
  4. Добавьте переменный резистор между контактами 6 и 7 .
  5. Подключите конденсатор 0,1 мкФ между контактами 2 и GND.
  6. Подключите конденсатор 0,01 мкФ между контактом 5 и заземлением
  7. Добавьте резистор 10 кОм между VCC и контактом 7 .
  8. Добавить светодиод высокой мощности на выход Контакт 3 .
[inaritcle_1]

Рабочее объяснение

Микросхема таймера 555 будет работать в этой схеме как нестабильный мультивибратор.Он будет производить непрерывные прямоугольные импульсы на выходе. Эти волны будут включать и выключать светодиод, и продолжительность этого зависит от рабочего цикла прямоугольной волны. Мы можем изменить скорость мигания светодиода, повернув ручку потенциометра. Белый светодиод мощностью 1 Вт имеет две клеммы: анод (+) и катод (-). Если вы хотите, чтобы эта схема работала непрерывно, используйте светодиодный радиатор со светодиодом.

приложений

  • Проблесковые огни часто используются для освещения самолетов для предотвращения столкновений, на самих самолетах, а также на высоких зданиях.
  • Эти светильники используются в ночных клубах и домах для развлечения или создания специальных эффектов.

Принципиальная схема

Цепь светодиодного стробоскопа

[совпадающее_содержимое]

Strobe Light Circuits бесплатные ссылки на электронные схемы

Дузи, требующие некоторых частей, которые вы не можете получить в «Хижине». —  Вы можете сделать ксеноновый стробоскоп, используя балласт ртутной лампы на входе 12 В постоянного тока с выходом постоянного тока, на странице http://www. Донклипштейн. com/ebdc12. HTML.Вы можете столкнуться с проблемой непрерывного дугового разряда импульсной лампы после вспышки. если вы используете компаратор с открытым коллектором, такой как 339, в секции определения перенапряжения этой схемы, вы можете соединить выход компаратора с какой-либо схемой, чтобы отключить схему на несколько-несколько десятков миллисекунд после вспышки. (путем «опускания» контакта 5 555). __ Дизайн Дона Клипштейна

Сумасшедшая идея для стробоскопа с затемненным светом. ВНИМАНИЕ! Может утомлять глаза и немного разочаровывать __ Дизайн Дона Клипштейна

Повторяющийся триггер — основан на микросхеме таймера 555, подходит для стробоскопов.Немного об микросхеме счетчика 4017 для нескольких вспышек и последовательностей вспышек __ Дизайн Дона Клипштейна

Регулируемый стробоскоп. Этот регулируемый стробоскоп является старшим братом старого простого стробоскопа. В этом используется гораздо более мощная ксеноновая трубка типа «подкова», которая дает больше света. Вы также можете контролировать частоту вспышки примерно до 20 Гц. Не смотрите прямо на вспышку, когда эта штука включена! __ Дизайн Аарона Торта

Усилитель для детектора вспышек ксеноновой лампы – Эта схема требует очень низкого тока в режиме ожидания, но при этом обладает очень высокой чувствительностью к световым вспышкам от ксеноновой лампы.При подключении к триггеру он может служить в качестве контроллера включения/выключения. . . Схема Дэвида Джонсона PE — февраль 2002 г.

Стробоскоп с отслеживанием ритма. Стробоскопы всегда были неотъемлемой частью танцевальных вечеринок, добавляя дополнительный элемент азарта происходящим праздникам. Сочетание мерцающих огней и музыки, особенно с отчетливым сильным ритмом, является естественным дополнением друг друга, где стробирование света является продолжением и связывает слуховое восприятие человека с его зрительными чувствами.Применения стробоскопов многочисленны. в более сложных и комплексных приложениях пользователь стробоскопа хотел бы, чтобы стробоскоп помог объединить музыку и свет. Для нашего финального проекта мы решили попытаться создать такую ​​стробоскопическую систему, подходящую для более сложного применения, создав световую стробоскопическую систему, которая мигает источником света непосредственно синхронно с музыкой в ​​режиме реального времени __ Дизайн Криса Чана и Кеннета Лю

Создайте свой собственный стробоскоп для попкорна — MinI 555 Моностабильная схема доставляет массу удовольствия.__ Свяжитесь с Jameco Electronics по номеру

CD стробоскопический прицел — это стробоскопический прицел. Диск вращается, но выглядит неподвижным. __ Разработано The Electronic Lives Manufacturing, представлено Chan

Схема формирует быстрый портативный импульсный генератор света — 16 октября 2003 г. EDN Идеи дизайна. использовать быстрое время перехода и низкие задержки распространения вентилей F-серии.Заявка требовала создания компактного, портативного, быстрого генератора импульсов света для полевых испытаний быстрых фотоумножителей в гамма-астрономии Дизайн С.К. Каул и И.К. Каул, Центр атомных исследований Бхабха, Тромбей, Мумбаи, Индия

Контроллер для ксеноновой фотовспышки с питанием 9 В. Эта схема с питанием от батареи 9 В предназначена для дистанционного управления вспышками. Схема управления зарядом отключает генератор высокого напряжения, когда конденсатор фотовспышки полностью заряжен. Неоновая лампа включена, чтобы указать, когда система готова мигать.. . Схема для хобби, разработанная Дэвидом Джонсоном PE — июнь 2000 г.

Обнаружение коротких вспышек ксеноновой лампы. В этой схеме используется небольшой квадратный фотодиод 2,5 мм в сочетании с катушкой 100 мГн для обнаружения коротких вспышек света от ксеноновой лампы. Катушка делает цепь невосприимчивой к обычному комнатному освещению. его чувствительность 10 мВ может обнаруживать световые вспышки на расстоянии более 100 футов. . . . Схема для хобби, разработанная Дэвидом А. Джонсоном PE — февраль 2002 г.

Обнаруживает вспышку ксеноновой лампы. Эта схема требует очень низкого тока в режиме ожидания, но имеет очень высокую чувствительность к световым вспышкам от ксеноновой лампы.При подключении к триггеру он может служить в качестве контроллера включения/выключения. . . Схема для хобби, разработанная Дэвидом А. Джонсоном PE — декабрь 2004 г.

Проблесковый маячок в стиле диско. Для работы трубки стобоскопа требуется около 250–400 В постоянного тока. Это высокое напряжение генерируется с помощью простой схемы повышения напряжения, состоящей из транзисторов Q1, Q2 и трансформатора T1. Эта схема выдает напряжение переменного тока около 230 В, которое затем выпрямляется с помощью выпрямительного моста U1 (должно иметь номинальное напряжение не менее 400 В) и накапливается в основном конденсаторе C1 __ Дизайн Tomi Engdahl

Дузи, требующие некоторые детали, которые вы не можете получить в «Хижине».-  Вы можете сделать ксеноновый стробоскоп, используя балласт ртутной лампы на входе 12 В постоянного тока с выходом постоянного тока, на странице http://www. Донклипштейн. com/ebdc12. HTML. Вы можете столкнуться с проблемой непрерывного дугового разряда импульсной лампы после вспышки. если вы используете компаратор с открытым коллектором, такой как 339, в секции определения перенапряжения этой схемы, вы можете соединить выход компаратора с какой-либо схемой, чтобы отключить схему на несколько-несколько десятков миллисекунд после вспышки. (путем «опускания» контакта 5 555).__ Дизайн Дона Клипштейна

ДВУХЦВЕТНЫЙ СТРОБОСКОП — Стробоскоп — это устройство, используемое для придания циклически движущемуся объекту медленного или неподвижного вида. Это реализуется путем периодического освещения объекта короткими импульсами света. Стробоскоп используется при изучении полета насекомых. его также можно использовать для экспериментов с простым маятником, изучения деталей быстро движущихся объектов и стробоскопической анимации.__ Дизайн Раджу Бадди

Аварийный проблесковый маячок вырабатывает 250 В —  05.08.99 EDN Идеи дизайна:  На рисунке 1 показана полная схема аварийного фонаря, работающего от автомобильного аккумулятора 12 В.Для ксеноновой импульсной лампы требуется анодное напряжение 250 В постоянного тока и пусковой импульс 4 кВ. Для генерации постоянного тока 250 В, IC 1, дизайн Хосе Луиса Арсе, Tecnosuma Havana, Куба

.

Быстрый, портативный световой импульсный генератор — 16.10.03. EDN Идеи дизайна. Отсутствие быстрого одновибратора во всем семействе TTL, а также требования к быстрое время перехода и малые задержки распространения F-серии g Дизайн С.К. Каула и И.К. Каула, Центр атомных исследований Бхабха, Тромбей, Мумбаи, Индия

Триггер подчиненного устройства флэш-памяти. Подчиненные устройства флэш-памяти используются, когда вам необходимо дополнить 1 устройство флэш-памяти двумя или несколькими другими.Этот подчиненный триггер просто запускает другие устройства. он делает это, «видя» первую вспышку (с помощью фототранзистора) и запуская другие вспышки через несколько микросекунд. Чувствительность схемы регулируется, чтобы компенсировать окружающий свет или тусклее, чем обычные главные вспышки. __ Дизайн Аарона Торта

Проблесковый маячок. Проблесковый маячок имеет множество применений. его можно использовать в качестве сигнала бедствия на автомагистралях или в качестве указателя направления для парковок, больниц, отелей и т. д.Здесь мы представляем…__ Электронные проекты для вас

Мигающий высокоинтенсивный светодиод 3-го стоп-сигнала. Эта схема для создания мигающего 3-го стоп-сигнала в сборе была разработана таким образом, чтобы было легко найти все необходимые компоненты, и она была достаточно дорогой в сборке__ National Semiconductor

Мигающие индикаторы – необходимо мигать «указатели поворота» с помощью 555 и одного реле на 20 А. Вот наше предложение. Времязадающий резистор должен быть выбран для соответствующей частоты вспышек. __ 555-Таймер

Form Fast, Portable Light Pulser — 16.10.03  EDN Идеи дизайна: использовать быстрое время перехода и малые задержки распространения F-серии g Дизайн С.К. Каула и И.К. Каула, Центр атомных исследований Бхабха, Тромбей, Мумбаи, Индия

Преобразование однократной вспышки Kodak Max в самоповторяющийся стробоскоп —    ПРИМЕЧАНИЕ. Этот подход рекомендуется в основном для самостоятельного изготовления стробоскопа с питанием от одного источника 1.батарея 5 вольт. если вы можете использовать более высокое напряжение питания, есть лучшие способы сделать это. __ Дизайн Дона Клипштейна

Светодиодный стробоскоп высокой мощности

. Стробоскоп — это удобный и достаточно точный инструмент для измерения скорости вращения объектов в домах или на производстве. Его можно использовать для определения скорости вентиляторов, двигателей или любого другого вращающегося объекта. это мигающий свет, излучающий резкие световые импульсы с переменной частотой. Объект, вращающийся с частотой, соответствующей импульсному свету, рассматривается как неподвижный __ Electronics Projects for You

Вспышка Kodak Max — Схема вспышки Kodak Max __ Дизайн Дона Клипштейна

Светодиодный стробоскоп — при наличии мощных светодиодов их замена ксеноновой трубке оправдана! __ Свяжитесь с П.Тауншенд — EduTek Ltd

Светодиодный стробоскоп. Эта схема управляет светодиодом высокой яркости в качестве стробоскопа. Транзистор BD136 (у меня был один запасной) можно использовать для управления светодиодом от источника с более высоким напряжением, чем PIC, если это необходимо. __ Свяжитесь с П. Таунсендом — EduTek Ltd

Светодиодный стробоскоп и бесконтактный тахометр. Этот универсальный светодиодный стробоскоп и тахометр можно использовать для наблюдения и измерения оборотов вращающегося оборудования. он предлагает три различных метода измерения, а считывание осуществляется с помощью 2-строчного ЖК-модуля.__ Кремниевый чип

Led Strobe & Tacho Pt.2. В прошлом месяце мы опубликовали схему нашего нового светодиодного стробоскопа и тахометра и показали, как собрать основной блок и стробоскоп. В этом месяце мы описываем сборку дополнительных плат фотопрерывателя и усилителя ИК-отражателя. Мы также описываем, как используется устройство.__ SiliconChip

Светодиодная стробоскопическая вспышка. Эта небольшая схема обеспечивает удивительно впечатляющую яркую стробоскопическую вспышку, которую можно регулировать с помощью подстроечного потенциометра P1 на 200 К.P1, R1, R2 и C1 обеспечивают скорость вспышки. R1 устанавливает верхнюю скорость вспышки. Скорость вспышки для описанной выше схемы была измерена при напряжении 12 В постоянного тока. если напряжение питания постоянно или регулируется, скорость вспышки очень стабильна. __ Дизайн Тони ван Роон  VA3AVR

Светодиодный стробоскоп

имеет независимую задержку и продолжительность — 11 июня 2009 г. EDN Идеи дизайна: светодиоды высокой яркости с независимой задержкой и продолжительностью находят применение в приложениях для визуального контроля Дизайн Майкла С. Пейджа, Челмсфорд, Массачусетс,

Светодиодный проблесковый маячок — Схема + информация + изображения __ Дизайн Ленни Зинка

Led Strobe 2 — эта версия была построена и протестирована и действительно очень проста — на основе инопланетного проекта astable! __ Свяжитесь с П.Тауншенд — EduTek Ltd

Передатчик ксеноновой вспышки с питанием от сети. Эта схема ксеноновой вспышки с питанием от сети приводит в действие небольшую лампу-вспышку типа камеры. у него есть оптический изолятор, позволяющий безопасно запускать вспышку с какого-либо удаленного устройства. С помощью схемы возможна частота мигания 2 Гц. . . Схема Дэйва Джонсона PE — июнь 2000 г.

Триггерные цепи для стробоскопов

Эта страница содержит некоторую информацию о схемах, которые можно использовать для включения стробоскопов от внешних цепей.Схема здесь предназначена для интеграции в схемы стробоскопа. чтобы они могли запускаться с помощью внешнего триггерного импульса. Стандарт триггерный импульс, используемый в профессиональных контроллерах стробоскопов, импульс 3-10В. Если у вас еще нет подходящего контроллера, вы может построить один на основе моего конструкция контроллера стробоскопа.

Соображения безопасности

В схеме стробоскопа используются смертельные напряжения, поэтому вы должны быть очень осторожны. будьте осторожны при работе с ними. Когда стробоскопы запускаются с помощью внешнего сигнала, тогда есть некоторые дополнительные вещи безопасности, чтобы рассмотреть.Самый безопасный способ обеспечить полную гальваническую развязку в несколько кВ между триггерный вход и схема стробоскопа. Эта изоляция можно сделать с помощью оптоизолятора или трансформаторной развязки.

ВНИМАНИЕ — высокое напряжение стробоскопов может привести к неприятному и, возможно, смертельному исходу. шок. Конденсатор накопления энергии может сохранять опасное высокое напряжение после отключения питания от платы.

Цепи запуска оптоизолированные

Эта схема использует триггерный импульс 10 В для запуска симистора, который соедините точки А и В вместе.Эту схему можно разместить практически к любой схеме стробоскопа вместо триггера переключатель или симистор триггера.

Схема работает следующим образом:

  • Триггерный импульс +10 В поступает на оптоизолятор MOC3023
  • Выход оптоизолятора начинает проводить из-за тока, который начинает протекать через выход оптоизолятора и НЕОНОВУЮ лампочку
  • При включении симистора происходит срабатывание стробоскопа
  • В то же время, когда симистор проводит ток, ток в цепи, образованной неоновой лампой и MOC3023, перестает течь
  • При разрядке пускового конденсатора симистор сам перестает кондиционировать
С помощью этой схемы на вход MOC3023 подается короткий импульс. вызовет стробоскоп один.Если вход MOC3023 сохраняется постоянно на +10В стробоскоп постоянно срабатывает на это максимальная скорость, потому что схема перезапускается каждый раз, когда напряжение на симисторе превышает примерно 90 В.

Изоляция между триггерным сигналом и схемой стробоскопа обеспечивается оптоизолятором MOC3023, способным выдерживать импульсные до 7500В. Этот уровень изоляции более чем достаточен для типичного Приложения. Если вы хотите по-настоящему насладиться этим видом высокого напряжения изоляция, которую вы должны иметь в виду, чтобы сохранить достаточный зазор в цепи плату между входным и выходным выводами оптоизолятора MOC3023.

Триггерные цепи с трансформаторной развязкой

Другой вариант обеспечения изоляции между триггерным сигналом и стробоскоп должен использовать трансформаторную изоляцию. В этом подходе триггерный импульс подается на затвор симистора или тиристора хоть и трансформер. Существуют различные типы трансформаторов, которые могут можно использовать, но лучшим выбором для них будет импульсный трансформатор который предназначен для срабатывания симисторов и обеспечивает необходимое уровни изоляции (не менее нескольких кВ).

Я использовал такие схемы для запуска некоторых стробоскопов. конструкции. Я использовал различные типы симисторов и трансформаторов. для реализации этого сигнала.

Поскольку вход типичного импульсного трансформатора имеет низкое сопротивление, Я поставил резистор на 470 Ом последовательно с импульсным трансформатором. Для ограничения тока, протекающего по этой цепи. С использованием Резистор 470 Ом, ток при входном сигнале 10 В в норме. 20 мА. При входном сопротивлении 470 Ом включается типичный стробоскоп. контроллер может легко запустить несколько таких цепей.

Если вы модифицируете настоящий стробоскоп, мой Схема стробоскопа на 12В даст у вас есть идея, как использовать триггер с трансформаторной изоляцией схема в реальной схеме стробоскопа.

Выбор симистора

Типичные напряжения, подаваемые на триггерные трансформаторы в типичных симисторные цепи порядка 100-300В. Это означает, что у вас есть выбрать симистор, который может работать с напряжением не менее 400 В. Я не знаю, какой минимальный номинал симистора подходит для схемы запуска, но у меня были очень хорошие результаты с симисторами, которые могут выдерживать по крайней мере несколько ампер непрерывный ток.Также рекомендуется выбрать чувствительный гейт TRIAC, чтобы вы могли надежно запускать TRIAC с помощью малые токи, доступные в цепях, описанных выше.

Использование готового модуля

Kemo Electronics производит модуль M006, предназначенный для быть одноканальным световым органом мощностью 1000 Вт для освещения с питанием от сети переменного тока 23 В. Этот модуль упакован в пластиковую коробку размером со спичечный коробок и имеет триггер и разделительный трансформатор звукового сигнала в нем.

Помимо того, что это простой в использовании модуль светового органа (вам просто нужно добавьте один потенциометр, чтобы он работал), эту коробку можно использовать как схема запуска общего назначения для стробоскопа.

При подключении выходных разъемов модуля к стробоскопу схема (так же, как и схемы, описанные выше) вы поняли там работать. Запуск схемы работает, просто подавая триггерный импульс на изолированный сигнальный вход модуля. Я обнаружил, что стандартные триггерные импульсы 3-10 В работают хорошо. с модулем, если последовательно с модулем установить резистор 470 Ом. ввод и подача триггерного импульса в эту систему. Эта схема работала вполне хорошо только с резистором, было немного, но слишком чувствительно на шум в пусковом тросе (мигал в шумных условиях где есть другие контроллеры света вокруг себя случайным образом).Чтобы решить эту проблему, я добавил конденсатор на 333 нФ, чтобы отфильтровать очень маленькие шумовые всплески, чтобы не трясти стробоскоп. Реальные триггерные импульсы от контроллера по-прежнему будут запускать цепь без проблем.

На картинке ниже показаны соединения:

 --- 470 Ом--+--+ +----------
                | | |
триггер 33нФ === | | к цепи стробоскопа
                | | |
     -----------+ | | +-------
                | | | |
             +-------------+
             | |
             | Модуль M006 |
             | |
             | |
             +-------------+



Модули Kemo продаются в Финляндии компанией Bebek.Модуль стоит около 60 финских марок (около 12 долларов США). Модуль работал хорошо, когда я интегрировал его в один коммерческий стробоскоп мощностью 50 Вт (название модели VDLS50ST), который не изначально имеют вход внешнего сигнала trugger. Если вам интересно посмотреть, как я сделал эту модификацию посмотрите на оригинальную схему и модифицированная принципиальная схема.

Подключение цепи к стробоскопу или фонарику

Идея состоит в том, чтобы подключить схему, описанную выше, к существующая схема запуска вспышки камеры или стробоскопа так что это параллельно с существующим триггерным элементом (тиристор, переключатель и т.п.) или заменяет его.Фактическая реализация зависит от фактического стробоскопа схема, которую вы пытаетесь изменить.

Если вы модифицируете фонарь с механическим спусковым крючком кнопку, вы можете просто подключить триггерную цепь параллельно с существующая кнопка, которая закрывается при нажатии. В этом случае вы можете вызвать свет нажатием кнопки или подачей импульса на стробоскоп схема запуска. В схеме примера сторобоскопа на http://www.intermarket.net/~don/samflash.html) достаточно было бы подключить триггерную схему параллельно существующий переключатель затвора.

Соображения безопасности

Сами схемы не должны вызывать серьезных проблем с безопасностью. при правильном построении. Соображения безопасности исходят из схема стробоскопа, к которой вы добавили эти схемы. Типичный цепи стробоскопа напрямую подключены к сетевому напряжению и иметь конденсаторы, в которых хранится смертельное количество высокого напряжения их.

Цепь запуска должна быть построена таким образом, чтобы опасные напряжения ни в коем случае не попадут на выход триггера.Это означает, что схема должна быть построена тщательно и в безопасный способ. Это означает, что компоненты должны быть надежно закреплены на их место, между высоковольтными и низковольтные части цепи, сама цепь надежно установлены в системе, а опасные детали должным образом изолированы. Сделайте очень тщательный визуальный осмотр и измерьте цепь осторожно, прежде чем даже подумать о том, чтобы добавить его в любой стробоскоп схема. Когда вы добавляете схему в схемы сторбоскопа быть точно уверенным в том, что вы делаете, и каковы последствия для безопасности добавления этой схемы к стробоскопу.Когда вы делаете установки убедитесь, что стробоскоп отключен от источника питания. источник и все конденсаторы разряжены, прежде чем вы даже подумаете касаясь цепи. Когда вы делаете соединение, делайте это осторожно и перепроверьте все, прежде чем тестировать.

И помните, что нет гарантии, что эти триггерные цепи будет работать в ваших конкретных схемах стробоскопа.


Томи Энгдал <[email protected]>

Стробоскопический свет и звук Snap Circuits®

Snap Circuits Strobe Light & Sound — это стробоскоп с регулируемой скоростью и звуковыми эффектами.Требует 3 батарейки типа АА (не входят в комплект) и делает 14 проектов!

Схемы Elenco Snap ® делают изучение электроники легким и увлекательным! Просто следуйте красочным картинкам в нашем руководстве и создавайте захватывающие проекты, такие как FM-радио, цифровой голос, записывающие устройства, AM-радио, охранная сигнализация, дверные звонки и многое другое! Вы даже можете играть в электронные игры с друзьями. Все детали смонтированы на пластиковых модулях и легко защелкиваются. Наслаждайтесь часами образовательного удовольствия, изучая электронику.Snap Circuits ® одобрены преподавателями во всем мире и используются в школах, библиотеках, музеях, программах STEM и при создании с помощью Snap Circuits ® . Запатентованное защитное устройство Circuit Safe™, уникальное для продуктов марки Snap Circuits ® , делает схемы обучения безопасными. Инструменты не требуются. Используются батареи типа «АА», если не указано иное. Продукты Snap Circuits ® завоевали множество наград, в том числе «Игрушка года» (TOTY), «Лучшая игрушка ASTRA для детей», «Выбор родителей», «Лучшая игрушка для домашнего хозяйства», «Выбор семьи», Национальная награда публикаций для родителей (NAPPA Gold), «Выбор детей», Др.Игрушка (100 лучших детских товаров, 10 лучших образовательных продуктов, компания Green Toy), первая премия Seriously STEM и премия KAPi.

Схемы Snap от Elenco ® делают изучение электроники легким и увлекательным! Просто следуйте красочным картинкам в нашем руководстве и создавайте захватывающие проекты, такие как FM-радио, цифровой голос, записывающие устройства, AM-радио, охранная сигнализация, дверные звонки и многое другое! Вы даже можете играть в электронные игры с друзьями. Все детали смонтированы на пластиковых модулях и легко защелкиваются.Наслаждайтесь часами образовательного удовольствия, изучая электронику. Схемы Snap ® одобрены педагогами по всему миру и используются в школах, библиотеках, музеях, программах STEM и дома. Запатентованное защитное устройство Circuit Safe ® , уникальное для продуктов марки Snap Circuits ® , обеспечивает безопасность схем обучения. Инструменты не требуются. Используются батареи типа «АА», если не указано иное. Продукты Snap Circuits ® получили множество наград, в том числе «Игрушка года» (TOTY), «Лучшие игрушки ASTRA для детей», «Выбор родителей», «Лучшая игрушка для домашнего хозяйства», «Выбор семьи», Национальная награда публикаций для родителей (NAPPA Gold), «Выбор детей», Др.Игрушка (100 лучших детских товаров, 10 лучших образовательных продуктов, компания Green Toy), первая премия Seriously STEM и премия KAPi.

Цепь стробоскопа своими руками

Вот еще одно применение одной из самых универсальных микросхем NE555, DIY   Схема стробоскопа . Стробоскоп также называется стробоскопической лампой и используется для создания регулярных вспышек света. Общий стробоскоп имеет очень высокую энергию вспышки около 150 Дж и время разряда всего несколько миллисекунд.Благодаря этому свойству он излучает мощность вспышки в несколько киловатт.

Различные типы цепей стробоскопа с использованием ксеноновой лампы-вспышки, лампы-вспышки, светодиодов и т. д., размещенные на сайте bestengineeringprojects.com, перечислены ниже: —

  1. Светодиодный стробоскоп высокой яркости с использованием IC 555
  2. Цепь стробоскопа
  3. Стробоскоп с использованием Arduino
  4. Мощный стробоскоп на Arduino.

Небольшая электронная схема стробоскопа для любителей танцев может быть легко собрана из таймера IC 555 и симистора.Хорошо подойдет автомобильная фара или обычная лампа на 100Вт с хорошим рефлектором.

Описание цепи стробоскопа своими руками

Схема стробоскопа «сделай сам» построена на основе таймера IC 555 и симистора и очень полезна для любителей танцев, показана на рис. лампа б/у. Вы также можете использовать старую автомобильную фару или лампу мощностью 100 Вт.

Здесь таймер IC 555 используется в нестабильном режиме, где время его изменения будет зависеть от RC-цепи, состоящей из двух резисторов R 1 и R 2 , двух переменных резисторов VR 1 , VR 2 и конденсатора. С 2 .

Уравнение изменения времени

T 1 = 0,693 (R a + 2R b )*C

Где R a = R 1 + VR 1

Р б = Р 2 + ВР 2

Во время зарядки конденсатора C 2 на выходе таймера IC (вывод 3) высокий уровень, который запускает затвор симистора 1 и, таким образом, лампа «ВКЛ». Точно так же, когда заряд на конденсаторе достигает 0,67 В cc , выход таймера IC становится низким, поэтому симистор не подключается и лампа «выключается».Разряд конденсатора до значения 0,33 В cc , которое известно как уровень напряжения срабатывания. Поскольку триггерный контакт подключен к контакту № 6, он получает отрицательный триггерный импульс, и начинается следующий цикл.

Таким образом, время разряда можно получить как

Т 1 = 0,693 * Р б * С

и рабочий цикл

Таким образом, варьируя R a и R b , можно получить стробы нужной длительности на нужной частоте.

Эта схема стробоскопа , сделанная своими руками, может быть легко преобразована в фотографический таймер, в котором дверной звонок заменяется лампой, а значения R a и R b остаются фиксированными для получения % секундных импульсов.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ СТРОБОВ

Резистор (все ¼ Вт, ± 5% углерода)
R 1 , R 2 = 1 кОм

VR 1 , VR 2 = 1 МОм

Конденсаторы
C 1 = 1000 мкФ/16 В (электролитический конденсатор)

C 2 = мкФ/10 В (электролитический конденсатор)

Полупроводники
IC 1 = 555 (таймер IC)

TRIAC 1 = TRF 840 (N-канальный МОП-транзистор)

D 1 – D 4 = 1N4007 (общий выпрямительный диод)

Разное
SW 1 = переключатель ВКЛ/ВЫКЛ

X 1 = 220–9 В, понижающий трансформатор 250 мА

L 1 = лампа 100 Вт

Ксеноновый стробоскоп

Ксеноновый стробоскоп
Продукция Elliott Sound Проект 65

© август 2000 г., Род Эллиотт (ESP)


Введение

В качестве дополнения к контроллеру освещения, представленному в Project 62, этот стробоскоп можно использовать для головного устройства стробоскопа.Хотя представленная схема является несколько неполной (с точки зрения значений всех компонентов, предлагаемых ксеноновых импульсных ламп и т. д.), основные принципы позволят вам создать устройство, которое будет работать хорошо и надежно. Одна из проблем заключается в том, что я не могу предсказать, какие ксеноновые лампы-вспышки вы сможете приобрести, поэтому даны некоторые рекомендации по выбору ламп и определению необходимой емкости.

Обратите внимание, что приведенное здесь описание предназначено только для справки. Ксеноновые лампы могут иметь самые разные характеристики в зависимости от их предполагаемого использования, и некоторые из них могут не работать должным образом в этом приложении.Вы должны взять на себя всю ответственность за свои действия, если решите построить эту стробоскопическую вспышку. ESP предприняла все разумные меры предосторожности против публикации ошибок в этой статье, но это все еще только рекомендация.

*** ПРЕДУПРЕЖДЕНИЕ О ЧРЕЗВЫЧАЙНОЙ ОПАСНОСТИ ***
Эта система подключается непосредственно к сетевому напряжению и работает при нем. Это потенциально летальный . Всегда помните, что вся цепь стробоскопа находится под напряжением, и примите все необходимые меры предосторожности во время строительства, чтобы обеспечить безопасную работу. Никогда не работайте с схемой, когда она включена в розетку, и помните, что конденсаторы могут долго удерживать заряд. Убедитесь, что все конденсаторы полностью разряжены, прежде чем пытаться работать со схемой.

Поскольку цепь работает при потенциале, превышающем потенциал сети, и не изолирована трансформатором, она чрезвычайно опасна. Рабочий потенциал постоянного тока составляет около 340 В, а накопленного заряда более чем достаточно, чтобы убить вас много раз (хотя, по моему опыту, обычно достаточно одного раза).Это не для того, чтобы быть смешным — это действительно серьезные вещи. Кроме того, схема обычно питается напрямую от сети (линии) без изоляции. Разряжайте все конденсаторы перед работой с любой флэш-системой.

СТРОБНЫЕ СВЕТИЛЬНИКИ МОГУТ ВЫЗВАТЬ ЭПИЛЕПТИЧЕСКИЕ ПРИСТУПЫ И ДЕЗОРЕНТИРОВКУ

Это может случиться даже с людьми, не страдающими эпилепсией как таковой. Во многих странах действуют законы, регулирующие использование стробоскопов в общественных местах, и такие эффекты, как тошнота, рвота и эпилепсия, напрямую связаны с чрезмерным использованием стробоскопов с правильной (неправильной?) частотой вспышек.Использование этой или любой подобной схемы осуществляется исключительно на ваш страх и риск.

Дополнительную информацию о стробоскопах, вспышках и связанных с ними темах можно найти на странице Sam’s Strobe FAQ. Это рекомендуется прочитать всем, кто хочет узнать больше об этом предмете.

В самом большом стробоскопе, который я когда-либо делал, использовалась лампа на 1000 Дж, и я вспыхивал со скоростью около 80 Дж на вспышку. Это был очень мощный стробоскоп, и его нужно было ограничить на более высоких частотах (выше 12 Гц), чтобы предотвратить расплавление трубки. Нижеследующее НЕ является описанием этого устройства.


Описание

Ксеноновая вспышка — газоразрядное устройство с срабатыванием. На трубку может быть подано напряжение, и она не будет проходить до тех пор, пока газообразный ксенон не будет ионизирован внешним высоким напряжением (обычно от 3 до 5 кВ). После срабатывания газ становится очень низкоимпедансным и разряжает накопительные конденсаторы примерно за 1 мс (значительно варьируется, но эта цифра подходит для базовых расчетов).

Во время разряда газообразный ксенон излучает белый свет широкого спектра, который имеет почти ту же цветовую температуру, что и дневной свет.По этой причине ксеноновые лампы-вспышки в настоящее время являются универсальным выбором для фотографических вспышек, поскольку при использовании обычной пленки для дневного света цвет меняется очень незначительно. Ничто из этого не имеет ничего общего со стробоскопом — я просто решил включить его для интереса.

На рис. 1 показана базовая схема вспышки (строба). Сеть выпрямляется напрямую (используя схему удвоения напряжения для источников питания 120 В) через токоограничивающий резистор, а батарея конденсаторов подключается непосредственно через импульсную лампу.Схема триггера заряжает небольшую емкость через другой ограничительный резистор. Когда тринистор срабатывает, конденсатор разряжается через первичную обмотку триггерного трансформатора, и вырабатывается импульс высокого напряжения, который подается на триггерный электрод лампы-вспышки.

Газ ксенон становится проводящим, и батарея конденсаторов разряжается до тех пор, пока напряжение не становится недостаточным для поддержания проводимости в трубке, которая затем гаснет. Конденсаторы снова заряжаются, готовые к следующей вспышке.


Рис. 1. Базовая вспышка

Держите провода от накопительного конденсатора (C3) к трубке короткими (всего менее 100 мм, если возможно). Триггерный трансформатор должен располагаться как можно ближе к трубе — можно использовать изолированный кабель высокого напряжения, но результаты непредсказуемы.


Как это работает

Сеть (переключаемая переключателем SW1) подается на выпрямитель через токоограничивающий резистор R1 (для ламп-вспышек выше 100 Дж я предлагаю, чтобы этот резистор был не менее 10Вт).Диоды D1-D4 должны быть рассчитаны на 1000 В и не менее 2,5 А (т. е. не используйте 1N4007 или подобные). В крайнем случае, 3 x 1N4007 параллельно для каждого диода должны работать нормально. Клеммы с маркировкой SWA и SWN обозначаются как «переключаемая активная» и «переключаемая нейтраль» соответственно и предназначены для подключения к источнику питания трансформатора для схемы запуска. Предохранитель (F1) обозначен номиналом 1 А, что подходит для устройств на 240 В мощностью примерно до 200 Вт — рекомендуется плавкий предохранитель с задержкой срабатывания. Не используйте предохранитель, рассчитанный более чем на пару ампер сверх максимальной номинальной мощности.Рассчитайте минимальное значение предохранителя таким образом …

I = P / V   , где I — ток, V — напряжение питания, а P — максимальная мощность (см. ниже)

SCR может быть практически любым устройством среднего тока, имеющимся у вашего местного поставщика электроники, при условии, что оно рассчитано на минимальное напряжение 400 В. C122E, SC141D или BT137-500 вполне подошли бы, — смело говорит он, заглянув в служебную собаку местного поставщика (для неавстралийцев это обычное сленговое название каталога).)

Перемычка, показанная между соединением D2 и D4, должна быть вставлена ​​для работы на 120 В и опущена для работы на 240 В. Эта ссылка преобразует мост в двухполупериодный удвоитель напряжения, и это необходимо при более низком сетевом напряжении для получения 340 В постоянного тока, необходимого импульсной лампе.

Не устанавливайте перемычку для работы на 240В!

Все конденсаторы должны быть рассчитаны на напряжение не менее 350 В (предпочтительно 450 В). Накопительный конденсатор может быть стандартным электролитическим, но срок его службы будет ограничен из-за большого тока разряда.Возможно, вам удастся раздобыть несколько одноразовых камер и достать из них конденсаторы (вероятно, они тоже не прослужат долго, но стоят дешево. )

Чтобы приобрести лампы-вспышки, обратитесь к местным поставщикам электроники, а для более крупных (т.е. более мощных) ламп лучше обратиться к поставщику фототехники. Не забудьте приобрести правильный триггерный трансформатор, подходящий для лампы, и убедитесь, что выбранная вами лампа предназначена для работы при напряжении около 300 В — некоторые требуют гораздо более высокого напряжения и не будут работать должным образом (если вообще будут работать) при более низких напряжениях.


Цепь запуска

Схема запуска использует R4 для зарядки C4 с постоянной времени около 10 мс. Когда SCR срабатывает (через оптоизолятор CR2), C4 разряжается, а первичная обмотка TR1 находится на пути разряда. Это генерирует высокое напряжение на вторичной обмотке, запуская X1, ксеноновую лампу-вспышку. При зарядке конденсатора не генерируется заметного напряжения из-за относительно медленной скорости заряда конденсатора.

Яркость вспышки и емкость
Очень важно выбрать накопительный конденсатор (C3) и связанный с ним ограничительный резистор в соответствии с лампой-вспышкой.В следующем разделе показано, как можно рассчитать емкость и сопротивление.

Интенсивность вспышки измеряется в джоулях (ватт/секунды). Запас энергии (в джоулях) конденсатора определяется по формуле …

Энергия (Джоули) = 1/2 (CV²)   , где C — емкость в фарадах, а V — напряжение

Типичный стробоскоп может использовать конденсатор емкостью 200 мкФ, заряженный до 340 В, что дает около 11 Дж на вспышку, таким образом …

Энергия = 1/2 (200 E -6 × 340²) = 1/2 (23.12) = 11,5 Дж

На самом деле меньше, так как весь накопленный в конденсаторе заряд не используется, но это ошибка в сторону осторожности. Это важно, так как мы не хотим расплавлять трубку или подвергать ее механическим ударам, превышающим те, для которых она предназначена. Предположим, что максимальная частота вспышек составляет 15 кадров в секунду, каждая из которых имеет продолжительность 1 мс (это означает, что эффективная мощность фактически составляет почти 11 000 Вт на вспышку!). Приемлемый ориентир — это …

Общая энергия (Джоули) = 0,5 Дж на 10 мкФ (при 340 В)

Теперь мы можем рассчитать среднее рассеивание лампы…

Рассеиваемая мощность (Ватт) = f/s × E  90 601, где f/s — количество вспышек в секунду, E — энергия в джоулях 90 602.

Для нашего примера лампа будет иметь непрерывное рассеивание 172 Вт …

Рассеивание (Ватт) = 15 × 11,5 = 172,5 Вт

Это означает, что лампа должна иметь среднюю номинальную мощность 200 Вт (или 200 Дж), иначе будет превышена ее максимальная мощность. Чтобы иметь возможность мигать с максимальной мощностью при более высокой частоте мигания, обычно не требуется, поэтому мы можем ограничить мощность, просто увеличив значение входного ограничительного резистора.Это увеличит срок службы трубки и гарантирует, что ее безопасная рабочая температура не будет превышена. Там, где вам действительно нужно работать с максимальной интенсивностью при более высоких скоростях, рассмотрите возможность использования принудительного воздушного охлаждения для лампы (и ограничительного резистора — это даст HOT !)

Сопротивление
R3 ограничивает ток в C3, накопительном конденсаторе. Величина накопительного конденсатора должна подбираться в соответствии с лампой-вспышкой (см. выше). Значение R3 зависит от максимальной частоты вспышек и значения C3.При типичном значении 100 Ом для нормального использования потребуется около 100 Вт. С конденсатором 220 мкФ постоянная времени заряда составляет 22 мс, что обеспечивает частоту вспышек до 20 Гц при лишь немного сниженном напряжении, но при этой частоте резистор будет рассеивать около 275 Вт! Это не опечатка — даже при частоте вспышек 10 Гц рассеиваемая мощность превышает 100 Вт.

Рассчитайте сопротивление, используя следующие рекомендации ….

R = 0,02 / C , где R — сопротивление, а C — емкость (0,0.02 составляет 20 мс)
P = (1200 × кадр/с) / R   , где кадр/с — максимальная частота вспышек в секунду

Вышеупомянутые уравнения являются приблизительными, но дадут достаточно точный результат. Излишне говорить, что я не несу ответственности, если ваша импульсная лампа расплавится и резисторы взорвутся.

Предупреждение — Возможно, потребуется увеличить токоограничивающий резистор (R3) по сравнению с расчетным значением, чтобы гарантировать, что ксеноновая лампа погаснет после ее вспышки.Все лампы имеют «удерживающий» ток, и если резистор может обеспечивать ток, превышающий этот минимальный ток, дуга не гаснет. Если дуга сохраняется, R3 действительно сильно нагревается, как и трубка. Длительная работа с непрерывной дугой разрушит один или оба компонента.

Пример
Вы можете получить лампу на 100 Дж и хотите, чтобы вспышка была максимальной с частотой 15 Гц. При номинале трубки это позволит максимум 100/15 = 6,6 Дж на вспышку (скажем, 6,5). Для этого требуется емкость 130 мкФ в соответствии с приведенными выше рекомендациями.Сопротивление должно быть 150 Ом при 120 Вт, хотя вы почти наверняка сойдете с номиналом 100 Вт.


Генератор запуска

Цепь стробоскопа сама по себе бесполезна. Также требуется полностью изолированный триггер, и аспект безопасности нельзя переоценить. Использование оптоизолированного симисторного триггера является самым безопасным из возможных методов, но необходимо проявлять большую осторожность, чтобы гарантировать, что внутренняя изоляция, обеспечиваемая опто, не будет нарушена — не прокладывайте никаких дорожек между контактами и убедитесь, что минимальный зазор / путь утечки Между проводкой, подключенной к сети, и «безопасными» клеммами сохраняется расстояние 6 мм.

Чтобы стробоскоп мог работать как автономное устройство, можно использовать внутренний генератор. Для этого идеально подходит таймер 555, который можно отключить, чтобы обеспечить дистанционное (10 В пост. тока) управление триггером. На рис. 2 показан подходящий генератор и подключение оптоизолятора MOC3020 для удаленного запуска. Генератор очень похож на тот, что используется в контроллере освещения, и имеет частотный диапазон от 1,25 ф/с до 19 ф/с, с длительностью положительного импульса около 1,8 мс. Для этой схемы потребуется небольшой источник питания трансформатора (как показано) для простоты и безопасности.

Это также позволяет вам работать на схеме генератора (после отключения сети!). На схеме также показано дистанционное подключение (EXT), которое можно использовать для подключения стробоскопа к панели освещения. Для этого можно использовать любой подходящий разъем (например, телефонную розетку, Canon XLR, DIN и т. д.). Предлагается использовать двойную обмотку 9 В, регулятор не требуется. Это даст около 12 В постоянного тока для питания генератора. Конденсаторы в этой схеме должны быть рассчитаны только на напряжение от 15 В до 25 В (т.е. все, что вы можете получить дешево).


Рис. 2. Дистанционная и внутренняя изолированная цепь запуска

Обратите внимание, что схема, показанная для генератора, важна в одном отношении. Выходной импульс (который запускает оптопару и, следовательно, SCR) должен быть очень коротким. С показанными значениями это около 20 мкс, и обычно это должно быть вполне нормально. Вы можете уменьшить время включения, уменьшив значение R9 (1k, как показано). Минимальное предлагаемое значение составляет 100 Ом, что дает длительность импульса 2 мкс.Импульс должен исчезнуть к моменту, когда ток триггерного трансформатора упадет до нуля, иначе MOC3020 и SCR могут/не смогут отключиться.

Крайне важно, чтобы вся схема генератора (включая потенциометр, используемый для управления внутренним генератором) была должным образом изолирована для предотвращения случайного контакта с сетью. Горшок, дистанционный входной разъем, корпуса всех или любого переключателя и все открытые металлические конструкции (включая стробоскопический отражатель) должны быть подключены к защитному заземлению с помощью 3-жильного сетевого кабеля.

Этот последний пункт нельзя не упомянуть! Цепь стробоскопа опасна, а внутренняя проводка может убить вас при контакте. Учитывая возможность, это УБЬЕТ вас при контакте! Необходимо принять все меры предосторожности, чтобы не причинить травму или смерть себе или кому-либо еще.



Основной индекс Указатель проектов
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом ©2000.Воспроизведение или повторная публикация любыми средствами, будь то электронными, механическими или электромеханическими, строго запрещены законами о международном авторском праве.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
