что такое вариаторная коробка CVT

Сегодня автомобили с автоматической коробкой передач могут оснащаться различными типами АКПП, которые активно устанавливаются в паре с бензиновыми и дизельными ДВС. Кроме «классического» гидромеханического автомата,  на машине также может быть установлен вариатор или робот с одним или двумя сцеплениями.

С учетом того, что каждый тип коробки имеет как свои преимущества, так и недостатки, многие автолюбители обращают свое внимание на вариатор по целому ряду причин. Далее мы рассмотрим, что такое вариатор на автомобиле, какие плюсы и минусы имеет данный тип трансмиссии, а также что нужно знать о коробках передач CVT.

Содержание статьи

Вариатор: что нужно знать

Начнем с того, что большинство видов АКПП являются ступенчатыми. Если просто, как и в обычной механике МКПП, передачи фиксированы, то есть в зацепление входит соответствующая пара шестерен, что и позволяет изменять передаточное отношение.

Коробки автомат, как и МКПП, могут иметь 4, 5, 6 и более скоростей. При этом переключение происходит ступенчато, то есть одна скорость автоматически выключается, затем происходит включение следующей повышенной или пониженной передачи.

На разных коробках переключаются скорости не одинаково (в зависимости от типа коробки и алгоритмов ее работы, прописанных в ЭБУ АКПП). Также на переключение тратится определенное время, то есть один тип ступенчатых АКПП работает быстрее, чем другой.

Например, преселективные роботы типа DSG осуществляют переключение передачи за доли секунды, тогда как однодисковый робот может затягивать переключения, а сам момент переключений менее комфортен для водителя, чем при езде на «классических» гидромеханических автоматах.

Кстати, еще добавим, что на ступенчатых КПП в момент переключения передач поток мощности от ДВС на колеса не передается (происходит разрыв потока мощности). Это можно сравнить с тем, когда водитель автомобиля с механической коробкой выжимает педаль сцепления для включения нужной передачи.
  • Если же говорить о вариаторе — это бесступенчатая трансмиссия. Другими словами, фиксированных передач в такой коробке нет. Более того, главным отличием коробки вариатор от аналогов является то, что благодаря управлению высокоточной электроники удается постоянно  и очень гибко изменять передаточное число в автоматическом режиме.

Получается, ЭБУ АКПП в данном случае выбирает наилучшее передаточное число с учетом нагрузки и оборотов двигателя, что позволяет наиболее эффективно использовать мощность силового агрегата. Также в бесступенчатой коробке момент переключений между ступенями полностью отсутствует, что позволяет избавиться от разрыва потока мощности и повысить КПД трансмиссии, улучшить топливную экономичность, а также добиться высочайшего комфорта при езде (нет толчков, задержек, провалов в момент переключений передач).

Идем далее. Сегодня можно встретить два типа вариаторов CVT:

  • клиноременной вариатор;
  • тороидный вариатор;

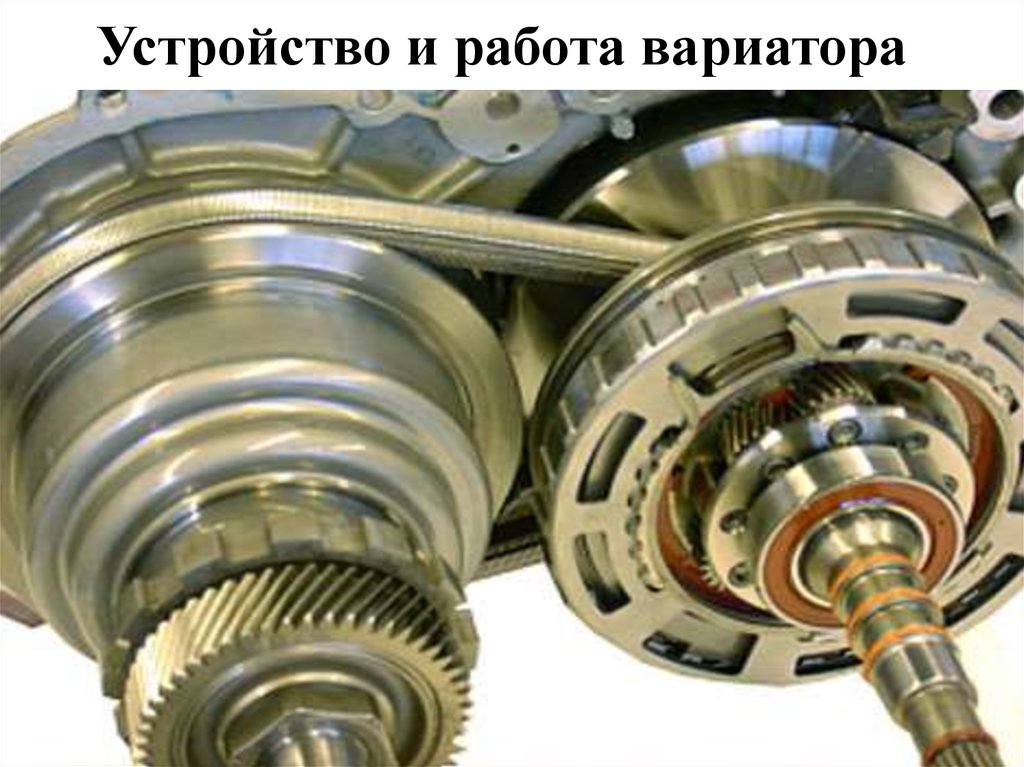

В двух словах, вариатор представляет собой два вала, на которых  установлены шкивы (ведущий и ведомый). Между шкивами натянут ремень. Шкивы имеют возможность постоянно изменять свой диаметр, что и позволяет менять передаточное число. Если рассматривать устройство и принцип работы вариатора более подробно,  необходимо остановиться на указанных выше типах данной КПП.

Итак, клиноременной вариатор включает в себя одну или две ременные передачи. Шкивы образованы коническими дисками. Указанные шкивы сдвигаются и раздвигаются, что и позволяет менять их диаметр.

Различные производители разработали собственные конструкции клиноременного вариатора (например, трансмиссия Multitronic), также вместо ремня используется цепь вариатора (состоит из стальных пластин).

Клиновидный ремень или цепь получают особую трапециевидную форму, что позволяет контактировать со шкивом не полностью, а только боковыми поверхностями. В процессе эксплуатации после износа боковых поверхностей такая форма позволяет все равно сохранить плотный контакт ремня или цепи с поверхностью шкива, чтобы избежать проскальзывания.

Функцию сцепления в вариаторе выполняет гидротрансформатор (по аналогии с гидромеханической АКПП) или механическое сцепление (в зависимости от конструкции). Как правило, многие производители используют ГДТ, который плавно передает крутящий момент на КПП и практически сразу после начала движения срабатывает блокировка гидротрансформатора для уменьшения потерь и повышения КПД.

За изменение диаметра шкивов и, тем самым, передаточного числа, отвечает ЭБУ вариатором, сервоприводы, датчики. Передаточное число изменяется таким образом, что «щечки» ведущего шкива под воздействием центробежной силы начинают плавно сжиматься, выталкивая клиновидный ремень дальше от центра самого шкива.

Ведомый шкив параллельно разжимается, а ремень очень плавно приближается ближе к центру шкива. Эти процессы зависят от оборотов ДВС. Получается, чем выше обороты двигателя, тем сильнее будет сжат ведущий шкив и разжат ведомый. Именно так меняется передаточное число в вариаторе.

Также отдельного внимания заслуживает тороидный вариатор. Устройство тороидного вариатора  предполагает наличие двух соосных дисков, а также роликов. Через ролики передается крутящий момент от одного диска на другой.

В отличие от клиноременного аналога, чтобы менять передаточное число, в таком вариаторе меняется не положение ремня на шкиве, а положение роликов и радиусы их обкатки дисков. Усилие в данном случае концентрируется в точке контакта роликов и диска. Чтобы эффективно повернуть ролики и преодолеть усилие прижима ролика к диску, используются дополнительные устройства.

Коробка-вариатор: плюсы и минусы

С одной стороны, вариатор можно считать самым комфортным и достаточно экономичным типом КПП, так как данный агрегат работает незаметно для водителя, нет рывков, толчков и задержек в момент переключений.

Тяга на автомобиле с вариатором постоянная, ровная, не происходит разрыва потока мощности. Благодаря таким особенностям удается добиться активного ускорения, хорошего подхвата на разных скоростях и оборотах, а также работы двигателя в оптимальных режимах.



  • Если же говорить о недостатках, тогда стоит выделить ресурс вариатора и его высокую чувствительность к нагрузкам. Прежде всего, в автомобильных вариаторах страдает ремень/цепь (клиноременной) или место контакта диска и ролика (тороидный).

Например, давление в точке контакта диска и роликов достигает десяти тонн,  нагрузки на ремень, особенно на высоких оборотах также очень высокие. Естественно, чтобы повысить надежность, во время изготовления деталей вариатора необходимы особые материалы повышенной прочности.

Также, даже с учетом использования таких материалов, вариатором не оснащаются авто с мощным двигателем. Условно, такую коробку ставят на машины, ДВС которых выдает, в среднем, не более 200 л.с.  Хотя вариатор проще конструктивно, чем АКПП, и дешевле в производстве, такая коробка имеет меньший ресурс, требует более частого и качественного обслуживания, а также дорога и сложна в ремонте.

Дело в том, что зачастую производители не выпускают отдельных деталей для вариатора (валы, шкивы и т. д.). В свободной продаже можно встретить только цепь или ремень. При этом отреставрировать изношенные элементы вариатора крайне сложно или практически невозможно.

Также, даже при условии наличия запчастей, все равно возникают сложности с настройкой вариатора после ремонта. Это значит, что далеко не в каждом сервисе смогут качественно отремонтировать вариатор с гарантией.

Еще владельцы отмечают, что хотя трансмиссия не имеет скоростей и ступенчатого изменения передаточного отношения, разгон автомобиля с вариатором  все равно хуже, чем на МКПП или преселективных роботах. Дело в том, что это специально закладывается производителем в программу управления вариатором, чтобы избежать высоких нагрузок на агрегат.

Также вариатор отличает одна особенность, когда разгон происходит на одинаковых оборотах двигателя, силовой агрегат не раскручивается, шум при разгоне монотонный. Для многих такая работа ДВС и трансмиссии непривычна и вызывает нарекания.

Сами производители отдельно учитывают эту особенность, программируя блок управления так, чтобы при активном разгоне вариатор все же позволял «раскручивать» двигатель, имитируя переход с одной ступени (передачи) на другую по аналогии с другими АКПП.

Советы и рекомендации

Как видно, вариатор заметно отличается от обычных АКПП и роботов по конструкции. При этом данная коробка менее надежна, чем «классический» автомат.

Также коробка CVT может неприятно удивить небольшим ресурсом в том случае, если владелец привык нагружать указанный тип трансмиссии и нерегулярно обслуживать автомат с использованием дешевых масел и расходников.

При эксплуатации в тяжелых условиях (езда по городу, резкие старты, разгоны, буксировка прицепа, высокие скорости и обороты двигателя, пробуксовки на бездорожье и т.д.), масло в вариаторе нужно менять каждые 30-40 тыс. км., тогда как в АКПП смазка выхаживает все 60-80 тыс.

Еще нужно учесть, что даже при условии своевременного обслуживания и щадящей эксплуатации ремень вариатора требует замены уже к 100- 150 тысячам километров. При этом если вовремя не поменять ремень вариатора, это может привести к его проскальзыванию и повреждению поверхностей шкивов.

В отдельных случаях происходит обрыв и вариатор полностью выходит из строя. Также наличие ГДТ, гидроблока, большое количество датчиков и других элементов затрудняет диагностику и повышает стоимость обслуживание и ремонта вариатора.

Рекомендуем также прочитать статью о том, как ездить на вариаторе правильно. Из этой статьи вы узнаете об особенностях эксплуатации коробки вариатор, а также что нужно учитывать при езде на вариаторной КПП.

Помните, малейшие отклонения от нормы (рывки, толчки, шумы и вибрации, отсутствие тяги при разгоне) являются поводом для немедленного прекращения эксплуатации и серьезной проверки агрегата.

При этом часто решить проблемы заменой ремня/цепи и масла в вариаторе, соленоидов и других  доступных элементов не удается. В этом случае приходится менять дорогие детали (валы, шкивы и т.д.), а если их трудно достать, тогда всю коробку в сборе на новую или контракт.

Читайте также

Что это такое.

Принцип работы. Топ 3.. вида вариаторов
Конструкцией вариатора предусмотрена плавная передача крутящего момента от двигателя на колеса автомобиля. Что такое вариатор и основное отличие вариаторной коробки от других аналогов – отсутствие передач. Передаточные отношения здесь меняются как в автоматическом, так и в ручном режиме. Вариатор – это упрощенное название автоматической коробки передач вариаторного типа. Еще ее обозначают латинскими литерами CVT, расшифровка — Continuously Variable Transmission, дословный перевод – трансмиссия бесступенчатая.

Как работает вариатор

Автомобили, оборудованные вариаторной трансмиссией, внешне очень похожи на машины с коробкой автомат. Что такое вариатор на автомобиле? По аналогии с другими трансмиссиями, в конструкцию коробки передач CVT тоже входят две педали, селектор переключения режимов. Режимы вариатора имеют те же обозначения:

  1. Р – паркинг.
  2. R – реверс.
  3. N – нормаль.
  4. D – драйв.

На первый взгляд устройство трансмиссий совпадает. Однако, принцип работы вариатора CVT отличается от традиционной АКПП. Здесь полностью отсутствуют фиксированные передачи, нет нумерованных первой, второй и прочих скоростей. Коробка вариатор обладает огромным количеством передач, переход с одного режима на другой осуществляется совершенно незаметно и плавно. В процессе эксплуатации транспортного средства, оснащенного вариатором, водитель не ощущает рывков, толчков и пинаний. Независимо от того, трогается машина, разгоняется или тормозит, вариатор постепенно меняет передаточное отношение без резких движений, рывков.

Какую автоматическую коробку выбрать?

Существует два типа АКПП, поэтому при выборе автомата придется еще и определиться, какой именно тип вам нравится больше. Роботизированная трансмиссия является чем-то средним между автоматической и механической коробкой передач. Робот управляется автоматически, но конструктивно напоминает механику, которая оснащена специальными механизмами, благодаря чему он может регулировать работу системы сцепления.

Переключение происходит по тому же принципу, как и на механической версии, но водителю не приходится делать это самостоятельно. Этот вид трансмиссии имеет преимущества по сравнению с традиционным автоматом, он дешевле и более надежен. При переключении передач не возникает рывков, но только в случае парного сцепления. Стоит более подробно рассмотреть преимущества и недостатки робота, для удобства мы составили таблицу, которая может проиллюстрировать наглядно характеристики трансмиссии.

ПреимуществаНедостатки
Устроен проще автомата, обходится дешевле в приобретении.Если установлено одно сцепление, возможны рывки при переключении.
Проще обслуживать, ремонт проводят в большинстве СТО, и стоит он дешевле.На подъеме авто может откатываться назад. Если приходится стоять долго, нужно переводить коробку в нейтральный режим самостоятельно.
Значительная экономия топлива.В тяжелых условиях может вести себя непредсказуемо, из-за этого использовать робот на бездорожье неудобно.
Высокий КПД.Переключение передач происходит с отставанием.

Коробку-автомат не стоит путать с роботом, так как она совершенно иначе работает. Основу составляет гидротрансформатор и планетарные шестерни. КПП оснащено фрикционными дисками, которые и заставляют передачи переключаться под напором давления в системе, повышающегося при наборе оборотов двигателя и снижающегося при снижении. Передачи будут переключаться самостоятельно. Процесс зависит только от скорости автомобиля и оборотов двигателя, человеку практически не требуется принимать участие в процессе.

Разновидности коробок-вариаторов

В зависимости от конструкции механизма и области применения, вариаторы CVT подразделяются на следующие виды:

  1. Клиноременной вариатор.
  2. Цепной.
  3. Тороидальный.

Самый распространенный вариант исполнения – клиноременной вариатор.

Немного теории:

чтобы понять принцип действия клиноременной передачи, рекомендуется представить два шкива сложной конструкции, взаимно отдаленные на небольшое расстояние; каждый шкив вариатора состоит из двух конусообразных дисков, верхушки которых сходятся и расходятся; оба шкива огибает специальный ремень.

Устройство вариаторной коробки передач

В состав каждого шкива входят по два конуса 20°, которые отцентрированы вершинами относительно друг друга. Клиновидный ремень вариатора входит в меж-конусное пространство. Свое название ремень получил, благодаря оригинальной форме сечения в виде буквы V. Такой профиль позволяет увеличить площадь контакта, силу трения между ремнем и шкивами вариатора.

Сближение конусов приводит к увеличению диаметра шкива. Соответственно, при их разведении – он уменьшается (эффект переменного рабочего диаметра шкива). Шкивы переменного диаметра расположены строго попарно. Один из них – ведущий (входной), он является продолжением коленчатого вала силового агрегата. Ведущий шкив вариатора передает вращение на второй (ведомый) шкив, элементы коробки передач, трансмиссию, колеса автомобиля.

Существует термин «радиус основного тона», он характеризует расстояние от ремня до центров клиновидных шкивов. Когда шкивы вариатора разведены и находятся максимально далеко друг от друга, этот параметр минимален. При максимальном сближении конусов ремень перемещается к наружному краю, увеличивая радиус. Отношение радиусов основного тона, ведущего и ведомого шкивов, регулируется специальным устройством бортового компьютера.

Интересно: Если на одном из шкивов вариатора увеличивается радиус охвата, на другом, он синхронно уменьшается. Благодаря данному эффекту, ремень находится постоянно в натянутом состоянии. При взаимном изменении радиусов создается бесконечное множество передаточных отношений – от минимального до максимально высокого. Например, если радиус основного тона на ведущем шкиве очень маленький, на ведущем он приближается к максимуму. При этом скорость вращения выходного вала низкая, что соответствует пониженной передаче автомобиля. Для увеличения скорости машины достаточно сблизить конусы ведущего шкива вариатора.

Изменяя радиусы охвата на ведущем и ведомом шкивах, можно получить бесконечное множество значений передаточного числа вариатора. В коробке передач CVT шкивы, размещенные на ведущем и ведомом валах, оборудованы специальным гидроприводом, при помощи которого конусообразные половинки синхронно сдвигаются/раздвигаются. При этом передаточное число вариатора изменяется в широких диапазонах.

Устройство клиновидного ремня

Ремень в клиноременном вариаторе CVT отличается сложным устройством. Благодаря использованию новейших материалов, ремни вариаторов очень надежны и эффективны. Вместо цепей и резиновых ремней, огибающих шкивы, в коробках вариатор применяются гибкие металлические ремни клиновидной формы (наборные металлические ленты).

Схема устройства металлического ремня вариатора:

Основой высокопрочного ремня вариатора служат тонкие полоски упругой стали (количество полос равно 9 – 15 штук), которые скреплены при помощи пластин сложной формы. Эти детали имеют форму трапеции, они плотно нанизаны на стальные ленты. Материал изготовления скрепляющих пластин – углеродистая легированная сталь высокой прочности.

Основные преимущества клиновидных стальных ремней:

  1. Сверхвысокая прочность ремня вариатора.
  2. Отсутствие эффекта проскальзывания.
  3. Повышенная жесткость изделия при передаче усилий на сжатие (толкающий ремень).
  4. Способность передавать максимальный крутящий момент от силового агрегата на ходовую часть.
  5. При работе вариатора ремень не издает много шума.

Общий вид клиновидного ремня CVT:

Образец цепи, установленной в вариаторе авто фирмы АУДИ:

Клиновой ремень вариатора Audi изготовлен в виде широкой цепи, состоящей из отдельных стальных пластин.

Интересно: Для технического обслуживания клиновидной цепи вариатора используется специальный масляный состав. Смазочная жидкость способна изменять свои характеристики под воздействием повышенного давления в местах контакта пластин с поверхностью шкива. В результате чего, цепь вариатора CVT передает заданные усилия без проскальзывания и трения даже в условиях маленькой площади контакта.

В чем отличие вариатора от робота и автомата?

Прежде чем окончательно разобраться, что лучше, автомат или вариатор, требуется понять не только то, чем хорош каждый вариант, но и чем их работа принципиально отличается друг от друга. Отличить машины визуально не получится, рычаги внутри очень похожи и располагаются одинаково. В некоторых модель рычаг вообще находится у руля, но он может принадлежать любой коробке, кроме механической. Заметить разницу водитель сможет, когда машина будет находиться в движении: это под силу даже новичку.

Если на авто стоит вариатор, переключение будет происходить плавно, такой агрегат быстрее реагирует на изменение передаточного щелчка, работает немного тише автомата. Понимание, что передача переключилась, приходит по изменению скорости и шумности работы мотора. Если вы поедете на автомате, то при переключении будут заметны некоторые рывки. Однако современные коробки с парным сцеплением лишены такого недостатка, но вы будете слышать определенные механические звуки, которых не слышно при работе вариатора.

Особенности управления коробкой вариатором

Когда автомобиль, оснащенный стандартной коробкой автомат, набирает скорость, приходится раскручивать обороты двигателя перед включением каждой передачи. Автомобиль с вариатором разгоняется при постоянных оборотах силового агрегата. На основании программы управления, выбранной водителем, вариатор самостоятельно изменяет передаточное число трансмиссии.

При подъемах на возвышенность, преодолениях преград или торможениях водитель нажимает на педаль газа, а вариатор автоматически снижает передачу. В это время диски шкивов синхронно передвигаются (сходятся/расходятся), занимают заданное положение, чтобы обеспечить требуемую величину момента кручения выходного вала вариатора.

При помощи электроники, коробка вариатор CVT может резко переключаться, например, перескакивая с виртуальной шестой на восьмую передачу. Или, по желанию водителя, можно постепенно переходить на следующий режим с имитацией последовательного переключения.

Где применяются вариаторы CVT

Благодаря простоте конструкции и комфортности управления, коробки передач вариаторного типа устанавливаются на автомобилях известных производителей: AUDI, INFINITY, NISSAN и др.

Вариаторы также нашли широкое применение в следующих механизмах и технических устройствах:

  1. Сверлильные станки.
  2. Тракторы и прочие сельхоз машины.
  3. Мотороллеры.
  4. Снегоходы.

Робот с двумя сцеплениями

Примеры использования: некоторые модели Mercedes-Benz, BMW, Mini, Ford, большинство автомобилей концерна Volkswagen, включая Audi, Skoda, Seat.

Суть идеи состоит в том, что за четные и нечетные передачи отвечают отдельные первичные валы и, соответственно, отдельные диски сцепления. Если вы движетесь на первой передаче, то второй вал уже вращается на второй! За счет этого переключение происходит очень быстро — за миллисекунды. Человек на такую проворность неспособен. При этом никакие рывки во время смены передач практически не ощущаются. Используются как «мокрые» диски сцепления, работающие в масле, — тогда это шестиступенчатая коробка DSG 6, так и «сухие» — 7-ступенчатая DSG. Ресурс «сухих» сцеплений весьма ограничен и практически никогда не достигает 100 000 км пробега, а при агрессивной езде не превышает порой 30 000 км.


Коробка DSG с «мокрым сцеплением» для автомобилей с поперечным расположением двигателя.

Коробка DSG с «мокрым сцеплением» для автомобилей с поперечным расположением двигателя.

Достоинства Недостатки
  • Быстрые, незаметные переключение
  • Хорошая динамика разгона
  • Экономичность
  • Удорожание конструкции
  • Недостаточная надежность блоков управления
  • Недостаточный ресурс «сухих» сцеплений


Шкода с роботизированной коробкой передач DSG. Мечта на протяжении первых 30–80 тысяч километров пробега.

Шкода с роботизированной коробкой передач DSG. Мечта на протяжении первых 30–80 тысяч километров пробега.

Личные впечатления ограничиваются поездками на автомобилях, которые нашему издательству предоставляют для испытаний российские представительства различных марок. Машины эти практически новые, с небольшими пробегами, на которых характерные проблемы двухдисковых роботов еще не успели проявиться. Все выглядит отлично: быстро, мощно, тихо — одни плюсы. Если же выбирать автомобиль для личного пользования, а пробег предстоит накатывать большой, то лучше предпочесть в качестве коробки передач традиционный гидромеханический автомат или старую добрую механику.

Коробка вариатор, плюсы и минусы

При сравнении КПП вариаторного типа с классической коробкой автомат, выясняется, что АКПП состоит из многочисленных шестерен, валов, синхронизаторов, муфт, тормозов, гидравлической системы, плиты с масляными каналами и пр. Вариатор отличается простотой конструкции. В его состав входят только три основных компонента: ведущий и ведомый шкивы, а также приводной ремень.

Коробки вариаторы набирают популярность среди автопроизводителей и владельцев автомобилей, благодаря большому количеству достоинств:

  1. Возможность набирать и снижать скорость без переключения режимов.
  2. Плавность передвижения автомобиля при изменении скоростей вариатора.
  3. Стабильность показателей мощности, вне зависимости от скорости машины.
  4. Существенная экономия топлива.
  5. Чуткая реакция электронной системы вариатора на изменения характера дороги (движение по скользкой дороге, на подъем, под уклон).
  6. Отсутствие вынужденного замедления (авто не снижает скорость даже при преодолении подъемов).
  7. Минимальные потери мощности вариатора, в сравнении с АКПП.
  8. Отличная динамика разгона.
  9. Стабильность оборотов двигателя.
  10. Меньшие выбросы вредных веществ.
  11. Простота устройства, минимальное количество рабочих элементов.

Благодаря сравнительно небольшому количеству составляющих, вариатор имеет намного меньший вес, чем аналогичная коробка автомат.

Вариаторы обладают простой конструкцией, но это не исключает необходимости регулярного технического обслуживания. Больше всего хлопот и неприятностей доставляет ремень вариатора CVT. Кроме компьютерной диагностики, здесь требуется производить замену клиновидных или цепных ремней после каждого пробега, равного 50 – 60 000 км. Бывают случаи, когда ремень вариатора нужно менять намного раньше. Все зависит от марки машины, модели вариатора, условий эксплуатации автомобиля.

Автомат

Главное, чем конструктивно отличается автомат от вариатора — наличием механизма ступенчатого переключения передач. Дополнительный узел требует большего расхода масла, усложнения конструкции и электроники, затрат на ремонт и обслуживание. При переключении передачи водитель ощущает лёгкие толчки и слышит «рёв» мотора.

Как работает АКПП

Работу автоматической коробки можно поделить на узлы: сцепление, гидравлическая система, переключение передач, электронное управление.

Читать

Основные режимы и для чего нужна кнопка овердрайв на автомате

Сцепление и передачи

Роль сцепления в автомате выполняет гидротрансформатор (ГДТ). Он передаёт крутящий момент от двигателя к трансмиссии через жидкость ATF. Жёсткого соединения между силовым агрегатом и трансмиссией нет. В масле гасятся вибрации мотора и удары от переключения передач. Усовершенствование ГДТ позволяет придать автомобилю спортивность и экономичность за счёт включения муфты блокировки с фрикционным диском.

В основе работы автоматической коробки передач лежит планетарный механизм, состоящий из 2 — 4 редукторов. Каждый редуктор — это набор зубчатых колёс, находящихся в постоянном зацеплении. Вращение одних шестерён и блокировка других создают разные передаточные отношения. Для фиксации элементов применяются пакеты фрикционов.

Пакет фрикционов состоит из стальных дисков и мягких фрикционов, собранных в барабан. Мягкие диски изготовлены из целлюлозного волокна с добавлением графита и склеены смолами. Фрикционы сцеплены с шестернёй, насаженной на вал.

Стальные диски соединены с барабаном. Входной крутящий момент передаётся с барабана на ведущие диски. Ведомые вращаются независимо, пока не придёт сигнал о включении передачи, и не сработает поршень.

Гидравлика и электроника

В электронный блок поступает информация с датчиков:

  • о положении селектора;
  • о частоте вращения вала коленчатого и выходного;
  • о температуре и давлении ATF;
  • о скорости автомобиля;
  • о педали тормоза и др.

Компьютер анализирует данные и выдаёт импульсы на действие. Преобразование электрического сигнала в гидравлическое воздействие происходит в гидроблоке. Он подаёт управляющее напряжение на соленоид, и электроклапан открывает канал для прохода трансмиссионной жидкости.

ATF под давлением масляного насоса проходит через масляный фильтр в каналы гидроплиты и поступает к поршню. Под давлением поршня фрикционы и стальные диски сжимаются, притираются и вращаются как единое целое. При этом шестерни планетарного редуктора начинают вращаться в заданном порядке, передавая момент на выходной вал.

Что может ломаться в АКПП

Конструкция автомата изготовлена с высокой точностью и подвержена большим нагрузкам. ATF «снимает стресс», смазывая и отводя тепло от трущихся узлов в радиатор. Перегрев опасен для коробки: приводит к старению жидкости и износу деталей:

  • текут сальники и уплотнители;
  • выходят из строя подшипники, муфты, шестерни;
  • истирается фрикционный диск в ГДТ;
  • плавятся пластиковые корпуса соленоидов и втулки;
  • обугливаются мягкие фрикционы.

Читать

Ремонт АКПП Nissan Juke своими руками

Масло засоряется фрикционной пылью, клеевыми отслойками, стружкой. Поток разносит грязь по всей коробке:

  • забивает масляный фильтр;
  • осаждает каналы гидроблока и соленоидов;
  • засоряет радиатор.

В системе пропадает давление, и момент передаётся с потерями. Грязь, как абразив, истирает поверхности деталей и съедает шлицы зубчатых колёс. В масло могут попасть обломки шайб, колец, лопастей. В этом случае автомат подлежит серьезному ремонту или замене.

Достоинства АКПП

Преимущества автоматической коробки сведены в таблицу.

Параметр Описание
ЭкономичностьПростой ремонт: некоторые работы можно сделать самостоятельно, несложно найти специализированное СТО.
В качестве трансмиссионной жидкости допустимо использовать бюджетные аналоги.
Расход топливаПоследние поколения автоматов расходуют 7 — 10 л бензина в смешанном цикле.
УниверсальностьАвтоматы устанавливают на двигатели мощностью свыше 220 л.с.
Спортивная ездаСпортивный режим в АКПП повышает динамичность машины, ускоряет разгон.


Недостатки АКПП

В чем вариатор может быть лучше автомата:

  1. Масло АКПП требует замены каждые 60 000 км пробега. Объём залитой жидкости в среднем 8 л. При цене 700 р/л затраты на покупку масла составят 5600 р. Вместе с заменой ATF нужно устанавливать новый масляный фильтр, промывать поддон, прочищать радиатор.
  2. Зимой автомобиль с АКПП долго прогревается из-за большого объёма масла.
  3. Низкий КПД и медленный разгон из-за потерь в гидротрансформаторе.
  4. Переключение передач происходит рывками.


Срок службы коробки автомата

Ресурс АКПП составляет 150 тыс. км гарантировано, но обычно больше — 250 — 300 тыс. км. При условии контроля уровня и состояния масла, правильной эксплуатации машины.

Устройство тороидального вариатора

В отличие клиноременной конструкции, вариатор тороидального типа состоит из двух дисков, выполненных в виде вогнутых криволинейных поверхностей. Вращение от ведущего элемента на ведомый передается при помощи специального ролика скользящего действия. При его наклоне и перемещении к наружному диаметру ведомого диска происходит увеличение передаточного числа. Соответственно, при наклоне ролика в противоположную сторону и смещении к центру диска, передаточное отношение вариатора снижается.

Схема устройства и принципа действия тороидального вариатора:

Основные требования к тороидальным вариаторам: высокий коэффициент полезного действия, длительный срок эксплуатации. Чтобы обеспечить выполнение поставленных задач, при изготовлении элементов вариатора используются дорогостоящие материалы, современные технологии.

Тороидальные вариаторы отличаются относительной простотой, однако, такие вариаторы редко применяются в современном автопроизводстве. Это объясняется следующими факторами:

  • повышенная требовательность к точности изготовления рабочих элементов;
  • прочности поверхностного слоя сопрягаемых дисков и роликов;
  • использование дорогих технологий при изготовлении узлов и деталей;
  • сложность настроек;
  • высокая стоимость специальных смазочных материалов.

Как работает тороидальный вариатор

Глядя на схему тороидального устройства, может показаться, что оно не относится к механизмам вариаторного типа. Здесь отсутствует ременная передача, шкивы не перемещаются относительно друг друга (не сходятся и не расходятся), валы стоят неподвижно. Но, если проанализировать принцип действия данного механизма, получается, что он очень похож на классический вариатор:

  1. Ведущий диск вариатора прочно сидит на выходном валу двигателя внутреннего сгорания.
  2. Ведомый – передает вращение на приводной вал главной передачи.
  3. Ролики передают момент вращения от силового агрегата на ведомый диск.
  4. Передаточное число изменяется, в зависимости от угла наклона роликов и места контакта с дисками.

Благодаря двум степеням свободы, ролики вариатора могут крутиться вокруг своей оси, а также совершать наклоны в вертикальном направлении. В результате происходит их контакт с дисками на различных уровнях.

что это, как работает и чем отличается от автомата

Отношение автомобилистов к вариаторам неоднозначное. Одни считают их прогрессивным вариантом автоматической коробки передач, а другие стараются избегать такой трансмиссии любыми способами. У каждого есть свои аргументы, в которых мы разберёмся подробнее. Рассказываем, что такое вариатор в автомобиле, в чём его плюсы и минусы.

История бесступенчатой трансмиссии

Изобретателем вариатора считается Леонардо да Винчи. В его чертежах были найдены похожие механизмы, хотя долгое время им не могли найти практическое применение. Ситуация изменилась с появлением больших фабрик. В конце XIX века были запатентованы несколько конструкций вариаторов, которые использовались в металло- и деревообрабатывающих станках. Но даже в этой сфере они оставались редкостью — не существовало достаточно прочных материалов, способных обеспечить надёжность узла.

Коробка-вариатор в машинах появилась ещё в начале XX века. Эксперименты по использованию такой трансмиссии начались в 1910-х годах, но опытные образцы получались слишком ненадёжными и неэффективными. Первым серийным автомобилем с вариатором стала мелкосерийная модификация британского Austin 7, которая также собрала множество негативных отзывов.

К идее бесступенчатой трансмиссии вернулись в 1950-х годах. Итальянские, японские и корейские компании начали массовый выпуск мопедов и скутеров с вариатором. Практика показала, что при малых нагрузках коробка передач проходила десятки тысяч километров без существенных поломок. Идея автомобиля с вариатором витала в воздухе и за её реализацию взялась голландская компания DAF. Первая крупносерийная машина с бесступенчатой трансмиссией выпускалась с 1959 по 1963 год. Всего с конвейера сошли более 30 тысяч компактных седанов.

Вариаторы компании DAF были надёжнее довоенных экземпляров, и всё же они уступали привычным механическим и автоматическим коробкам передач. Ситуация изменилась лишь в середине 1980-х годов, когда появились сверхпрочные стали и лёгкие сплавы, а также электронные станки для прецизионной обработки этих металлов.

Компании Honda и Nissan начали эксперименты по замене гидромеханических коробок передач вариаторами. Чуть позже к ним подключились Audi, Toyota и Subaru. Бесступенчатую трансмиссию также можно встретить в автомобилях Jeep, Chevrolet, Fiat, Suzuki и других. Её доля на рынке постепенно растёт. Но говорить о настоящей революции, способной положить конец господству «автоматов», пока рано. Причины тому кроются в принципе действия коробки передач.

Как устроен вариатор?

Выше мы уже говорили о том, что существует несколько вариантов бесступенчатой трансмиссии. Лучшим вариатором для автомобиля считается клиноременной. В нём есть два конических шкива, которые установлены параллельно и направлены узкими сторонами друг к другу. Один соединён с двигателем, а второй передаёт крутящий момент на колёса машины. Между ними перекинут приводной ремень, который и отвечает за работу трансмиссии.

Шкивы могут смещаться друг относительно друга гидравлическим приводом. В современных вариаторах он управляется электроникой, которая выбирает нужный режим работы в зависимости от дорожной обстановки. При этом ремень скользит по конической поверхности, переходя на тот или иной диаметр. Если выбрать малый радиус на ведущем шкиве и большой — на ведомом, мы получим понижающую передачу, если наоборот — повышающую.

Такой принцип работы вариатора на автомобиле позволяет бесступенчато изменять передаточное число. Причём теоретический максимум достигает впечатляющих 12:1, тогда как у механических и автоматических коробок передач он ограничивается на уровне 9–10:1. Считается, что это самый эффективный и прогрессивный вариант трансмиссии на сегодняшний день.

К сожалению, работа вариатора в автомобиле не безупречна. Слабым звеном коробки передач становится приводной ремень, который быстро изнашивается при высоких нагрузках. Кроме того, бесступенчатой трансмиссии требуется особое масло — оно должно замедлять износ трущихся пар, но обеспечивать при этом должное сцепление ремня со шкивами. Для решения проблемы Audi и Subaru перешли на металлическую цепь. Интересно, что в вариаторах Multitronic и Lineatronic со шкивами соприкасаются оси звеньев, а не боковые поверхности. Такое решение улучшает сцепление, хотя и увеличивает нагрузки в пятне контакта.

Ближе к идеалу

Столкнувшись с конструктивными недостатками бесступенчатой трансмиссии, некоторые производители отказались от неё на 10–20 лет. Но с появлением новых технологий эксперименты продолжились. Всё началось с гидротрансформатора — как и в «автоматах», здесь он разрывает поток крутящего момента при торможении и плавно наращивает мощность во время старта. Для уменьшения нагрузок на вариатор инженеры создали алгоритм принудительной блокировки гидротрансформатора. Сейчас этот узел жёстко фиксируется при выходе на равномерный режим движения.

Японские компании Aisin и Jatco также предложили альтернативный принцип действия вариатора на автомобиле. Они ввели в него механическую «первую передачу». Во время старта шкивы такой бесступенчатой трансмиссии блокируются при помощи шестерни с фиксированным передаточным отношением. По мере роста скорости происходит расцепление, и работа перекладывается на ремень. Это также замедляет износ узла.

Водители также жаловались на шумность ранних вариаторов. Дело в том, что эти коробки передач выбирали оптимальные обороты двигателя и далее меняли только передаточное отношение шкивов. В результате равномерный гул мотора быстро надоедал присутствующим в салоне, вызывая ощущение усталости и раздражения. Чтобы справиться с таким недостатком, инженеры предложили «виртуальные передачи». Это фиксированные положения ремня на шкивах, которые допускают некоторое изменение оборотов двигателя. В некоторых автомобилях предусмотрено даже ручное переключение между такими режимами работы.

Негативные отзывы также касались «скучного» поведения машин, в которых установлен вариатор. Решение также нашлось в электронном управлении. Программисты предложили водителям «спортивные» и «экономичные» режимы, которые изменяли диапазон допустимых оборотов двигателя. С появлением вариаторов в кроссоверах также началась разработка «грунтовых» и «снежных» программ, повышающих проходимость и замедляющих износ трансмиссии.

Альтернативный вариант

В некоторых автомобилях вариатор работает по другому принципу. В тороидальной трансмиссии нет ремня. Её основа — два конических шкива, которые устанавливаются на одной оси на расстоянии в пару сантиметров или даже миллиметров друг от друга. Они соединены роликами, вращающимися в вертикальной плоскости и поворачивающимися в горизонтальной.

Когда ролики смещаются вперёд, они соприкасаются с большим диаметром ведущего шкива и меньшим диаметром ведомого, позволяя получить понижающую передачу. Повернув их назад, можно получить повышающую передачу. Теоретически, такая конструкция должна была быть меньше, легче, прочнее и надёжнее клиноременных и цепных вариаторов. Но эксперименты компаний Mazda, Ford, Nissan, Jatco и Torotrak показали, что тороидальная трансмиссия оказалась очень дорогой в производстве и обслуживании. Из-за чрезмерно высокого трения в пятне контакта ей требовались сверхпрочные сплавы и масла, рассчитанные на работу при экстремально высоких температурах.

Преимущества вариаторов

Главным плюсом для большинства производителей стала простота бесступенчатой трансмиссии по сравнению с традиционными гидромеханическими «автоматами». Такая коробка передач дешевле, что позволяет сделать машину массовой и доступной.

Ещё одна причина массового распространения вариаторов в автомобилях — высокий коэффициент полезного действия при размеренном движении. Электроника и гидравлика бесступенчатой трансмиссии выбирают такое передаточное число, при котором расход топлива сводится к минимуму. В отличие от «механики» и «автомата» его можно менять плавно, удерживая динамические характеристики максимально близко к идеалу. В результате автомобиль становится экономичным и экологическим безопасным.

Именно эти причины стали причиной постепенного отказа от гидромеханических коробок передач — простота, дешевизна, экономичность и экологичность вариаторов.

Но бесступенчатая трансмиссия даёт преимущества не только для производителей. Водители также получают множество плюсов:

  1. Плавный старт без рывков, вибраций и ударов.
  2. Низкую нагрузку на двигатель благодаря работе в оптимальном диапазоне оборотов.
  3. Меньший вес автомобиля, который улучшает разгон и снижает расход топлива.
  4. Большее пространство в салоне — вариатор занимает меньше места по сравнению с «автоматом».
  5. Сниженный уровень шума и вибрации.
  6. Быстрый подбор нужного передаточного числа, отсутствие разрывов при передаче крутящего момента колёсам.

Недостатки вариаторов

Законы физики неумолимы. Поэтому даже самые совершенные конструкции изнашиваются, ломаются и досаждают мелкими проблемами. Зная, чем отличается вариатор в автомобиле от «автомата», можно выделить следующие минусы:

  1. Чувствительность к нагрузкам и температуре. Классическая бесступенчатая трансмиссия боится долгой езды при малой и высокой скорости, поэтому инженеры придумывают блокировку гидротрансформатора и жёсткое сцепление шкивов шестернёй. Такая проблема существует и в новейших коробках передач, поэтому водителям стоит избегать динамичной езды и движения «в натяг».
  2. Машину на вариаторе нельзя буксировать. Исключение — модели, в которых предусмотрен аварийный режим, расцепляющий двигатель и трансмиссию. При попытке оттянуть автомобиль к месту ремонта ведомый вал будет вращаться, а ведущий останется заблокированным. Это приведёт к быстрому износу ремня и шкивов.
  3. Быстрый износ при пробуксовках, резких рывках и ударных нагрузках. Из-за этого нежелательно буксировать на вариаторе другую машину, выезжать на бездорожье и тянуть тяжёлый прицеп. Кроме того, поломка может настигнуть вас после удара колёсами о лежащий в луже кирпич или после неудачной попытки взобраться на бордюр.
  4. Требовательность к обслуживанию. Вариатор желательно обслуживать чаще, чем гидромеханическую коробку передач — менять масло и фильтры, а также чистить магниты для сбора стружки каждые 25–30 тысяч километров. Некоторые производители указывают межсервисный интервал в 50–75 тысяч километров пробега, но такие оценки оказываются слишком смелыми. Если вы хотите, чтобы коробка передач служила долго и не огорчала вас поломками, придерживайтесь первой цифры.
  5. Меньший опыт эксплуатации. Вариаторы используются сравнительно недолго — с 1980-х годов, тогда как гидромеханические «автоматы» появились ещё в 1930-х. Из-за этого некоторые из них страдают врождёнными дефектами — перегревом электронного блока, засорением клапанов гидравлики и так далее. В новых машинах таких поломок становится всё меньше, но они встречаются и по сей день.

Как продлить срок службы вариатора?

Бесступенчатая трансмиссия — это хорошая альтернатива гидромеханической коробке передач для тех, кто предпочитает размеренную езду. Чтобы увеличить её ресурс, нужно соблюдать простые требования:

  • плавно трогаться с места и отказаться от резких манёвров;
  • при поездках на большие расстояния периодическим менять режим движения — иногда сбавлять скорость;
  • отказаться от выезда на бездорожье даже если вариатор установлен на кроссовере с полным приводом и высоким клиренсом;
  • своевременно менять масло и выбирать оригинальные расходные материалы, рекомендованные производителем;
  • при каждом визите на сервис проверять систему охлаждения трансмиссии и чистить её при необходимости;
  • при необходимости перемещать автомобиль с вариатором на эвакуаторе и отказаться от буксировки других машин;
  • при остановках дольше 2 минут переводить селектор управления трансмиссией в положение P или N. При коротких паузах делать этого не стоит.

Чтобы проверить вариатор при покупке подержанного автомобиля, нужно устроить тест-драйв. Признаками неисправности будут вой или скрежет при движении, запоздалая реакция на нажатие педали газа и слабая динамика ускорения.

Вариаторная техника | Вибромастер

Вариатор Vibrationmaster: как это работает?

Вариатор и сопутствующая система с замкнутым контуром обеспечивают уникальные рабочие характеристики наших испытательных стендов и вибрационных столов Junker. Эти функции значительно повышают точность испытаний и сокращают время испытаний и затраты по сравнению с другими решениями для механических испытаний.

По опыту многих инженеров, почти невозможное — удовлетворить коммерческие потребности, сочетая повышенную точность с сокращением сроков выполнения работ и более низкой стоимостью.Но с помощью уникального вариатора Vibrationmaster и технологии замкнутой системы мы создали управляемые компьютером испытательные стенды Junker и вибрационные столы, которые делают именно это.

В вариаторе используется механический рычажный механизм для изменения смещения на испытательном стенде Юнкера или вибростоле. Он может изменять смещение с беспрецедентной точностью и скоростью. И, в отличие от традиционных испытательных стендов Junker, в которых используется ручная регулировка, смещение вместе с частотой можно изменять электронным способом в режиме реального времени во время испытания.Это не только удовлетворяет требованиям нового стандарта DIN 25201-B, но и позволяет инженерам тестировать свою продукцию с ранее недоступными допусками.

Замкнутая система также поддерживает превосходную производительность. Хотя на испытательном стенде или вибростоле Junker можно вручную установить определенное смещение, на практике, когда проводятся испытания, фактическое смещение может значительно отличаться. Замкнутая система Vibrationmaster измеряет эффективное смещение тестируемого крепежа несколько раз в секунду и автоматически регулирует вариатор таким образом, чтобы эффективное смещение поддерживалось на правильном уровне.

За исключением Vibrationmaster J121, все модели Junker Test Bench и Vibration Table поставляются с замкнутой системой в стандартной комплектации.

Технология вариатора

полностью защищена международными патентами и доступна только у Vibrationmaster.

Чтобы загрузить техническое описание вариатора и замкнутой системы, посетите нашу страницу загрузок.

Чтобы узнать больше о том, как уникальный ассортимент испытательного оборудования Vibrationmaster может удовлетворить ваши требования к испытаниям, свяжитесь с нами сейчас.

Сменные направляющие башмаки вариатора GTS Polini, набор из 3 шт.

Веспа GT60 (2007)

Веспа GTS250ie (2006-2009)

Веспа GTS250ie Супер (2009)

Веспа GTV250ie (2007-2009)

Веспа GTS300 (2010-2014)

Веспа GTS300 супер

Супер Спорт (2010-2014)

Vespa GTS300ie Super Sport (2010-2014)

Веспа GTS300 АБС

Супер

Супер Спорт (2015-2017)

Веспа GTS300 АБС

Супер

Супер Спорт (2018-2019)

Vespa GTS300ie Super Sport HPE (с 2020 г. по настоящее время)

Веспа GTV300ie (2010-2014)

АБС Vespa GTV300ie (2016-2019)

Vespa LX 150 (2006-2009) — ведущий двигатель (2 клапана)

Vespa LX 150 (2010-2014) — Ведущий двигатель с впрыском топлива (2 клапана)

Vespa LXV (2007-2009) — ведущий двигатель (2 клапана)

Vespa LXV (2010-2016) — Ведущий двигатель с впрыском топлива (2 клапана)

Vespa S 150 (2008-2009) — ведущий двигатель (2 клапана)

Vespa S 150ie (2010-2014) — Ведущий двигатель с впрыском топлива (2 клапана)

Piaggio BV200 (2003-2005) Двигатель лидера с жидкостным охлаждением

Piaggio BV250 (2006-2007) Карбюраторный

Piaggio BV250 (2007-2009) Инжекторный

Piaggio BV250 (2008-2009) ‘Турер’

Пьяджио БВ300 (2009-2012)

Piaggio Fly 150 (2006-2013) – 2-клапанный двигатель Leader

Piaggio MP3 250 (2007-2010)

Piaggio Тайфун 125 (2012-2020)

Вариатор — Показать варианты как один продукт на странице коллекции.

Целевая страница продукта может не демонстрировать все его разнообразие. Варианты продукта могут быть в раскрывающемся меню по цвету, стилю или дизайну, но клиенты могут не заметить их.

С помощью приложения Variator вы можете позволить клиентам видеть все варианты продуктов на странице коллекции как отдельные элементы каталога. Помогите своим клиентам изучить варианты продуктов на странице «Коллекция» вашего магазина, чтобы они добавляли товар в корзину одним щелчком мыши.С помощью правила вы можете выбрать, какие варианты продуктов отображать как отдельные элементы. Варианты также отображаются в результатах поиска, чтобы клиент, ищущий один продукт, мог узнать обо всех его вариантах.

Список функций
  • Показать варианты продукта как отдельные продукты
  • Показать варианты продукта на странице коллекции
  • Включить кнопку «Добавить в корзину» для вариантов
  • Настройка кнопки «Добавить в корзину»
  • Выделить варианты конкретных продуктов
  • Показать варианты в поиске товаров
Показать варианты как отдельные продукты

Расширьте возможности своего интернет-магазина, показывая варианты существующих товаров в виде отдельных товаров. Позвольте клиентам легко выбрать нужный вариант.

Возьмите варианты в коллекцию Страница

Привлеките внимание к вариантам популярных продуктов, разместив их на странице коллекции. Позвольте им привлечь внимание к вашему магазину, не заставляя пользователей искать их.

Разрешить «Добавить в корзину» для вариантов

С помощью отдельной кнопки «Добавить в корзину» вы можете облегчить пользователям заполнение корзин нужными им вариантами продуктов прямо со страницы «Коллекция».

Персонализируйте кнопку «Добавить в корзину»

Вы можете сделать кнопку «Добавить в корзину» более наглядной и привлекательной, настроив кнопку и цвет текста по своему выбору.

Применить правило для указания продуктов

Определите варианты определенных продуктов, которые вы хотите добавить как отдельные элементы, и примените правило соответствующим образом. Вы можете отображать варианты коллекции, продуктов или всего каталога.

Показать варианты в результатах поиска

Ваши клиенты смогут находить варианты в результатах поиска так же, как они находят другие товары в вашем интернет-магазине. Позвольте им изучить дополнительные параметры поиска.

Примечание. Если у вас возникли проблемы с совместимостью тем с нашим приложением, свяжитесь с нами по адресу [email protected] Мы сделаем его совместимым бесплатно.

Как продлить срок службы вариатора

Начал дергаться вариатор и первая мысль которая приходит в голову это замена масла в редукторе. Если не умеете пользоваться вариатором — учитесь. В этой статье мы разберем, какую трансмиссионную жидкость можно заливать в Аутлендер, Кашкай, Теану или любую другую модель.Естественно, у каждой марки автомобиля есть свое вариаторное масло, которое производитель настоятельно рекомендует использовать в своих агрегатах. И, честно говоря, я не советую вам пренебрегать этим правилом. Давайте начнем.

Масло Nissan CVT

Оригинальная трансмиссионная жидкость Nissan ценовой диапазон от 3300 до 5000 руб. НС-1, НС-2, НС-3 читайте инструкцию и будете точно знать что лить.
Предположим на Кашкай, в зависимости от модели Ниссан рекомендует заливать разные типы АТФ:

  • J10 заливка нужна NS-2
  • Кашкай +2 JJ10 также NS-2
  • Nissan Qashqai J11E уже NS-3

Коробка передач минеральная «CVT NS-1 «, 4L: KLE50-00004
Трансмиссия синтетическая «CVT NS-2 «, 4L: KLE52-00004
NISSAN CVT NS-3 :5-004 KLE, 5-4 KLE

Оригинальное масло CVT для Nissan

Жидкость для mitsubishi

Расходные жидкости для автомобилей Mitsubishi На нашем сайте уже есть вся информация.Рекомендую следить за этим, если найдете свой автомобиль, добавляйте в закладки и он вам еще не раз пригодится!

Трансмиссионная жидкость Mitsubishi

Honda

Например, для вариатора Honda Fit подходят только два оригинальных масла CVT-F и HMMF, он не похож ни на один другой агрегат.

Оригинальное масло для Honda

toyota

Как правило, владельцы этих автомобилей обслуживают своих питомцев у официалов, но все же, вот вам и оригинальное масло для вариатора.

Оригинальное масло для вариаторов Тойота

Практически у любой фирмы есть свои масла для вариаторов с необходимыми допусками.Если вы доверяете той или иной марке и уверены, что масло не подделка, можете лить его. Но помните, вы несете единоличную ответственность за свою коробку. Если вы планируете самостоятельно заменить масло в вариаторной коробке, то вот вам подробная! Успешная операция.

CVT — бесступенчатая трансмиссия , которая может плавно изменять передаточное число. Передача крутящего момента осуществляется так называемыми металлическими ремнями. Это высоконагруженный узел, который очень капризен в эксплуатации (для повышения прочности производители используют соединение стальных полос, скрепляющих металлические хомуты).

Масло для вариатора

При работе вариатора давление на пятна контакта может достигать нескольких тонн. Поэтому так важен правильный подбор рабочей жидкости для вариатора. В обычных автоматических коробках передач одной из задач масла является минимизация коэффициента трения сопрягаемых деталей. А жидкость для вариатора, наоборот, должна обеспечивать максимальное трение в месте контакта. Это необходимо для передачи крутящего момента без проскальзывания.В противном случае увеличивается износ, что приводит к катастрофическим последствиям.

Аналогичные эксплуатационные характеристики обеспечивают пакеты присадок, каждый из которых производитель отбирает путем рутинных многочасовых испытаний. Основой любой жидкости CVT является высококачественное синтетическое масло, полученное путем каталитического гидрокрекинга или гидроизомеризации. К таким маслам относятся масла групп III, III+. Обладают высокими показателями по износостойкости, смазывающей способности, дополнительной растворимости. Эти масла могут конкурировать с маслами группы IV по пределу текучести и устойчивости к окислению.

Присадка CVT Совместимость, обслуживание

Интервалы обслуживания CVT варьируются от 30 до 60 тыс. км. Но все зависит от модели автомобиля, типа жидкости, характера эксплуатации. красители цветовой схемы добавляются в жидкости. Это сделано для удобства эксплуатирующих организаций. По цвету можно определить тот или иной тип жидкости. Их нельзя смешивать: это приведет к дисбалансу пакета присадок, неприемлемым эксплуатационным характеристикам.

Для того, чтобы этого не произошло, был разработан даже специальный процесс замены жидкости, называемый методом замены, так как при обычной замене в вариаторе остается до 10% масла, бывшего в эксплуатации.При этом расход увеличивается в разы, но ради увеличения долговечности ничего не сделаешь. Правильное и своевременное обслуживание вариатора:

  • Продлевает срок службы шкива и ремня.
  • Защищает детали гидравлического блока управления.
  • Обеспечивает стабильную работу при рабочих температурах и нагрузках.

Схема работы и ресурс вариатора напрямую зависят от его конструкции. Различают клиноременные, тороидальные, гидрообъемные вариаторы.В последних используются насосы с переменным рабочим объемом, которые перекачивают жидкость к гидростатическим двигателям. Тороидальные состоят из двух валов, между которыми расположены ролики. А клиноременная конструкция считается классической, так как включает в себя шкивы переменного диаметра, которые соединяет ремень.

Ресурс: как увеличить ресурс вариатора?

Обратите внимание, что даже при использовании масла со сбалансированным пакетом присадок возникает множество проблем в работе любого из вариаторов. Оптимальные характеристики достигаются только при номинальной температуре, поэтому перед работой необходим прогрев.Перегрев жидкости и агрессивная езда недопустимы. А в России и пробки, и холодные зимы, и даже само масло подвержено загрязнению, что чревато проблемами для клапанного механизма — соленоидов и алюминиевой пластины.

Еще больше опасностей подстерегает водителей, эксплуатирующих автомобили по пересеченной местности: при преодолении неровностей возможно увеличение заводских зазоров и растяжение ленты, поломка датчика скорости, что сопровождается его переходом в аварийный режим. Перед автовладельцем стоят дополнительные проблемы сохранения ресурса, который в российских условиях редко превышает 200 тыс. км.

Результаты применения и отзывы

Отзывы можно найти по телефону

Конкуренция и ужесточение экологических требований заставляют автопроизводителей все чаще внедрять инновационные технологии. Так, сравнительно недавно получила распространение бесступенчатая трансмиссия, называемая вариатором или CVT (Continuously Variable Transmission). Его преимущества хорошо известны: это бесступенчатое передаточное отношение, обеспечивающее максимальную эффективность двигателя в любой момент времени, лучшую динамику и эффективность использования топлива по сравнению с автоматической коробкой передач.

Если в преимуществах вариаторов автолюбители быстро разобрались, то с правильным обслуживанием и эксплуатацией агрегата все же возникают определенные сложности. И, как всегда, остается актуальным вопрос выбора трансмиссионной жидкости, так как при неправильном подборе она может снизить КПД бесступенчатой ​​трансмиссии или даже вывести ее из строя.

История и сегодняшний день вариатора
Первый клиноременный вариатор Variomatic был установлен на автомобиль DAF в 1959 году.Спустя двадцать пять лет на автомобили Fiat и Ford устанавливается усовершенствованная модификация агрегата — Transmatic. В конце 80-х существенно изменилась конструкция вариатора. Управление стало гидравлическим с применением электроники, место резинового ремня занял специально смоделированный наборный металлический ремень, шкивы стали скользящими. Subaru первой похвасталась таким нововведением.

Десять лет спустя Nissan стал первым производителем автомобилей в мире, широко внедрившим бесступенчатую трансмиссию.С этого момента применение вариаторов только расширилось.


Основной узел торового вариатора достаточно прост. Однако добиться нормального сцепления в пятне контакта и отсутствия износа металла сложно. Для этого материал пропитывают углеродом, но структура не приживается.

В современных автомобилях используются три основных типа вариаторов: с толкающим ремнем, реже с тянущей цепью и очень редко — тороидальный.

Судя по материалам, основная сборка торового вариатора очень сложная.Давление в пятне контакта дисков с роликами может достигать 10 тонн. Поэтому для изготовления того и другого используется специальная подшипниковая сталь с высоким процентным содержанием углерода, что делает рабочие поверхности более твердыми. Плюс — дорогое масло, под такой нагрузкой превращается в тончайшую пленку, способную передавать момент, а в остальных условиях выполняет обычные функции — смазывания или обеспечения работы фрикционов.

Давление в месте контакта ремня со шкивами меньше, чем в торовом вариаторе.Поэтому наибольшее распространение сегодня получили ременные бесступенчатые трансмиссии. И все же, именно этот узел является основным слабым звеном в вариаторе.

Бесступенчатый вариатор с ременным приводом состоит из двух раздвижных шкивов и ремня, состоящего из нескольких сотен металлических сегментов, удерживаемых на месте прочным ремнем.

С точки зрения голой механики, менять передаточные числа в вариаторе, пожалуй, даже проще, чем в МКПП, а уж тем более в «автомате». Но до 80-х годов прошлого века не было необходимой в пятне контакта «прочной» технологии обработки металла и масла, которое под давлением могло не снижать, а повышать коэффициент трения. Ремень, собранный из металлических сегментов, опирается на стальные ремни. Для первых толкающих шкивы их боковыми поверхностями критична свежесть масла, а тем более его отсутствие. Последние повреждаются при ударных нагрузках и «устают» от работы по малому радиусу.Длительная езда в пробках и на максимальных скоростях сокращает срок службы ремня.

В настоящее время ременный вариатор используется многими автопроизводителями. Ведущими фирмами по производству бесступенчатых трансмиссий являются японские Aisin Seiki Co и Jatco, немецкая ZF Friedrichshafen AG. Это основные и системные разработчики и подрядчики для автопроизводителей. Последние, в свою очередь, также часто диктуют изменение курса.

Например, Audi работала с LuK над разработкой лестничной цепи для своего вариатора Multitronic. В отличие от ремня, цепь может работать по меньшему радиусу, что позволяет использовать больший диапазон мощностей и теоретически делает коробку более компактной.

Subaru тоже пошла по пути Audi — японские инженеры также совместно с LuK создали цепной вариатор Lineartronic. Subaru одной из первых стала оснащать свои модели клиноременными вариаторами, но сейчас все вариаторы Subaru цепные.

Мультитроник первого поколения в сервисах уже хорошо изучен, так как в ремонте гость частый гость.Началось изучение нового агрегата. Цепь, впервые использованная Audi, контактирует со шкивами не боковыми поверхностями звеньев, а их осями. Несмотря на кажущееся меньшее пятно контакта, эта конструкция способна передавать не меньший крутящий момент, чем клиноременные вариаторы. Несомненными плюсами является возможность работы на шкивах меньшего диаметра. Звенья более гибкие, чем стальные ленты. Субаровские Lineartronic уже успели модернизировать, но это еще совсем свежие агрегаты, изучение которых в СТО только начинается.

Цепь контактирует со шкивами не боковыми поверхностями звеньев, а их осями. Несмотря на кажущееся меньшее пятно контакта, эта конструкция способна передавать не меньший крутящий момент, чем клиноременные вариаторы. В несомненных плюсах — возможность работы на шкивах меньшего диаметра. Звенья, с другой стороны, обладают большей гибкостью, чем ремни со стальными сегментами.

Основное различие между этими цепными бесступенчатыми трансмиссиями заключается в том, что Multitronic использует двухдисковое сцепление DSG, а Lineartronic использует гидротрансформатор.

Передача мощности в вариаторах происходит за счет силы трения, возникающей между поверхностями шкива и рабочими поверхностями ремня или цепи. А обеспечение оптимального коэффициента трения для передачи крутящего момента — одна из основных функций бесступенчатой ​​трансмиссионной жидкости — CVTF (Continuously Variable Transmission Fluid).

Как жить с вариатором в мире, спокойствии и гармонии
Нюансы конструкций разных производителей вовсе не мешают всем без исключения вариаторам одинаково страдать от ряда воздействий.Передача крутящего момента ремнем или цепью в принципе ставит под сомнение некоторые устоявшиеся аспекты работы.

Нужно понимать, что вариатор создает тяжелые температурные условия эксплуатации и, как следствие, активно изнашивающую и загрязняющую жидкость. Старение жидкости для вариатора, пожалуй, даже более критично, чем для «автомата». Тем не менее, в АКПП он передает крутящий момент на фрикционные диски, имеющие хороший коэффициент сцепления.А жидкости CVT работают в паре трения металл-металл, что определяет несколько иные требования к ним.

CVT очень зависит от температуры. Длительная езда на высокой скорости может привести к перегреву устройства. Как, впрочем, и жизнь в пробках. Если оба являются существенными условиями эксплуатации.

Ремень, а точнее его ленты, очень чувствительны к постоянному изгибу по малому радиусу — это бывает при длительной езде на малых скоростях, например, в пробках, или при длительной езде в высокая постоянная скорость.

Агрессивный стиль вождения недопустим на автомобиле с вариатором. Резкие пуски, пробуксовки, особенно в тех случаях, когда они сопровождаются жестким «фрикционным» контактом с сухим покрытием, сокращают ресурс основного узла вариатора.

Обязательно следить за чистотой основного радиатора двигателя, включающего контур охлаждения трансмиссии.

В холодную погоду вариатор нуждается в мягком прогреве без интенсивного ускорения. В пятне контакта жидкость начинает эффективно работать только при температуре, близкой к рабочей, а до этого ремень и цепь будут проскальзывать при быстром разгоне, изнашивая шкивы.

Если блок управления потеряет сигнал вышедшего из строя датчика скорости, это спровоцирует резкий переход конусов на среднее передаточное число — в аварийный режим, тем самым вызовет экстренное торможение двигателем. При этом ремень деформируется, а иногда и вовсе может разрушиться. Правда, это происходит только на достаточно высоких скоростях. Если скорость низкая, то вариатор может и не пострадать. В связи с этим совет: приобретая подержанный автомобиль, позаботьтесь о замене датчика скорости, и желательно, чтобы он был известного производителя.

Более того, неожиданные воздействия могут «приговорить» вариатор, на что не обратишь внимания при эксплуатации «механики» или «автомата». Вариатору противопоказана любая буксировка на «галстуке» с выключенным двигателем, даже на малых оборотах! И никакой долив жидкости, как в АКПП, в такой ситуации не поможет. Ведомый вал со шкивом будет вращаться от колес, а цепь или ремень будут «фрезеровать» шкив на заторможенном ведущем валу.

Удары в трансмиссии, которые при преодолении препятствий или грязи без проблем выдерживают «механику» и классический автомат, губительны для вариатора.Лента вытягивается, зазоры увеличиваются, дальше либо задиры, либо обрыв. Даже элементарный удар о корягу или камень при движении задним ходом может вывести вариатор из строя из-за очень мощного обратного импульса, передаваемого на ремень.

Не нравится вариатор и рваная езда. Его удел – плавный разгон и плавное торможение. В таких условиях ремень или цепь работают оптимально без лишних продольных нагрузок. А это, в свою очередь, обеспечивает бережную работу шкивов.В противном случае на них появляются потертости, а это уже неправильная работа трансмиссии, что впоследствии приведет к дорогостоящему ремонту. Не стоит рассчитывать на то, что их можно обработать. Производители не включают в них ремонтные размеры, а потому ставить придется только новые.

Проверить наличие серьезных дефектов на шкивах можно без разборки коробки. Для этого достаточно плавно тронуться с места на ровном асфальте и проехать около километра на небольшой скорости.Почувствовали рывки — от покупки такой машины лучше отказаться.

Также стоит знать, что не все жидкости для вариаторов совместимы. Поэтому нужно четко знать, какая конкретно жидкость заливается в коробку. В связи с этим настоятельно рекомендуется узнать у предыдущего владельца пробег, при котором он менялся. Если такой возможности нет, обязательно меняйте!

О низком качестве жидкости или ее недостаточном уровне могут свидетельствовать плохой разгон автомобиля, рывки в начале движения, сильная вибрация двигателя при работе на холостом ходу. Затруднения при переключении передач или управлении автомобилем в положении N переключателя вариатора, наоборот, свидетельствуют о том, что трансмиссионной жидкости в вариаторе больше нормы.

Выбор CVTF
Николай Захарчук, специалист в области современных смазочных материалов: «Использование специальных жидкостей в вариаторной коробке обусловлено принципом ее работы.

Постоянный контакт металл-металл с возможностью нежелательного проскальзывания обусловливает добавление в CVTF специальных фрикционных присадок, в отличие от ATF.Кроме того, в CVTF должна быть усилена защита от износа. А также, как и в традиционных ATF, CVTF содержит антиокислительные, моющие и другие присадки.

Вариаторная коробка предусматривает использование исключительно синтетических жидкостей, что принципиально отличается от традиционных АКПП, в которых возможно применение минеральных смазок (ATF II) или жидкостей, состоящих из минеральной и синтетической основы.

Синтетика — самая устойчивая основа из всех возможных существующих. Он обеспечит максимально долговечную работу коробки и более длительный интервал замены жидкости.Любая рабочая жидкость не сохраняет свои свойства вечно, и КВТФ тоже нуждается в смене.

В техпаспортах не указаны многие важные показатели — это частая проблема рынка автомобильных жидкостей, причем не только трансмиссионных жидкостей — ATF или CVTF в частности, но и моторных жидкостей. Те. указанные свойства не отражают содержания фрикционных присадок. В случае с интересующими нас жидкостями в паспорте из существенных показателей отображается только содержание синтетики, а синтетические жидкости обычно имеют высокий индекс вязкости и низкую температуру застывания (правильнее, потерю текучести).

Свойства трения могут быть отображены трибологическими индикаторами — класс нагрузки FZG. В Украине трибологические свойства можно измерить на четырехшариковой машине (ЧМ) «Премиум». Но даже высокие трибологические характеристики на CSM не гарантируют, что эта жидкость будет эффективна при использовании в CVT, т. к. фрикционные присадки, повышающие трибологическую защиту, имеют другую природу. Все может выглядеть хорошо в паспорте качества или спецификации, но для определенных применений могут быть выбраны неправильные добавки.

Большинство производителей с такими вещами не шутят. Все понимают, что поломка такой коробки означает для имиджа бренда. Обычно можно не волноваться при покупке жидкостей известных мировых брендов. Более того, большинство малоизвестных производителей не рискуют выходить на рынок с таким предложением, так как не имеют достаточного опыта производства подобных жидкостей.

Для выполнения основных функций, а также для стабильности смеси в базовую синтетическую основу жидкости CVT добавляются различные присадки: фрикционные, противоизносные, антикоррозионные, модификаторы трения, антиоксиданты, противозадирные агенты, присадки для повышения индекса вязкости.

Компании, занимающиеся производством других жидкостей и масел, серьезно относятся к новым продуктам. Чаще всего производят трансмиссионную жидкость для первой заливки. Но на самом деле предложений по вариаторам на рынке не так уж и много.

А сам рынок пока маленький. Такие коробки только массово выходят на рынок, и их доля пока невелика. Темп задают в первую очередь азиатские производители.

Производство CVTF не представляет сложности. Есть трудности с тестированием и продажей.В сервисах предпочтение всегда отдается родным жидкостям, которые были в этой машине при первой заливке. Выйти на рынок АКПП с брендом, которого не было при первой заливке, обычно достаточно сложно.

Мое мнение — нельзя смешивать жидкости разных марок. Мы не знаем, кто и что заливал, если жидкость уже могла поменяться в коробке. Мы не знаем, из чего состоит эта жидкость. Синтетические основы разные, пакет присадок может отличаться. Мы не говорим, что другая жидкость неэффективна.В редких случаях КВТФ разных производителей, взаимодействуя друг с другом, могут обеспечить синергию в работе, но чаще всего это будет ухудшение.

Необходимо помнить, что всегда лучше производить полную замену жидкости. Остальная жидкость, отработавшая десятки тысяч километров, скорее всего, содержит продукты износа, которые могут стимулировать ухудшение качества заливаемого материала, в первую очередь окисление. Аксиома – долитая жидкость состарится гораздо быстрее, чем полностью замененная.

Можно ли поменять марку жидкости после промывки КПП? да. Как? Это больше вопрос к специалистам автосервиса. Инструкция по замене ЦВТФ легкодоступна, и найти ответ на этот вопрос не составит труда.

По поводу периодичности замены. Здесь то же самое, что и с моторными маслами: даже при рекомендуемой замене через 10 000 км, если вы будете менять масло каждые 5 000 км, вы только выиграете в долгосрочной перспективе.


Таким образом, правильно подобранный CVTF обеспечивает комфортную езду, более длительный срок службы трансмиссии и более длительные межсервисные интервалы.

Различные типы вариаторов предполагают использование жидкостей с разными свойствами. Так, для цепных вариаторов Multitronic и Lineartronic используются оригинальные жидкости. Это объясняется тем, что эти бесступенчатые трансмиссии, как было сказано выше, работают по другому принципу, по сравнению с ременными агрегатами.

Бесступенчатая трансмиссия Power Split CVT представляет собой новый класс бесступенчатых трансмиссий, обычно называемых многопотоковыми. Агрегат используется в Toyota Prius и требует специальной трансмиссионной жидкости, учитывающей особенности Power Split.

Для ременных вариаторов рынок предлагает большой выбор продукции. У автомобилистов возникает вопрос, какой CVTF выбрать: оригинальный или качественный универсальный. Иногда проблема усложняется: оригинальной жидкости для вариаторов нет в продаже, либо ее цена просто недоступна. В таких случаях есть смысл обратить внимание на альтернативных производителей жидкости. Чтобы обезопасить себя от некачественного товара, при выборе ТНВД предпочтение следует отдавать признанному бренду, который существует на рынке не первый год, зарекомендовал себя как надежный производитель, продукция которого одобрена ведущими автомобильными компаниями. .

На какие характеристики следует обратить внимание автолюбителю при замене вариаторной жидкости в ременных вариаторах?

Для примера рассмотрим универсальную жидкость для вариаторов KIXX CVTF от корейского производителя GS Caltex. Продукт имеет широкий спектр разрешений и допущен к использованию в нескольких типах трансмиссий.

KIXX CVTF — высококачественная синтетическая трансмиссионная жидкость для широкого спектра бесступенчатых трансмиссий. Обеспечивает надежную работу ременных вариаторов, предотвращает преждевременный износ, увеличивает срок службы коробок и интервалы замены масла в зависимости от требований и рекомендаций производителей автомобилей.

KIXX CVTF одобрен для использования в следующих коробках передач:
Chrysler NS-2, CVTF+4
Daihatsu Ammix CVT
Ford CVT23, CVT30
Ford Mercon C
GM DEX-CVT
Honda HMMF*, HCF2
Mazda 90/KIA SP39WS3 -Benz 236.20
Mini Cooper EZL799
Mitsubishi CVTF-J1, SP-III
Nissan NS-1, NS-2, NS-3
Subaru* ECVT, iCVT
Suzuki CVTF TC, NS-2, CVT Зеленый 1
Toyota* CVTF TC, CVTF FE

Высококачественные смазочные материалы KIXX подтверждается тем фактом, что GS Caltex, как крупный производитель базовых масел и в альянсе с Chevron Corporation, обеспечивает государственный заказ от правительства Республики Корея и выступает поставщиком таких производителей, как Hyundai и KIA Motors, Hyundai Heavy Industries, Volvo Construction Equipment, POSCO, GS Chemicals и других.

CVT Fluid KIXX CVTF обеспечивает комплексную защиту от преждевременного износа компонентов трансмиссии, таких как металлический ремень, шкивы и детали корпуса клапана. Жидкость обладает высокой стойкостью к окислению, благодаря чему обеспечивается стабильность вязкости на протяжении всего срока службы в условиях высоких контактных нагрузок и температур.

KIXX CVTF соответствует требованиям по антивибрационным характеристикам, обеспечивает оптимальный коэффициент трения и термическую стабильность.

Количество автомобилей с вариатором (вариатор) на дорогах России растет с каждым годом. Соответственно, все чаще возникает вопрос, какое масло заливать в вариатор, чтобы трансмиссия прослужила долго и не создавала проблем.

В современных автомобилях устанавливается вариаторная коробка, предназначенная для выполнения определенных действий:

  • Смазывает шкивы;
  • Выполняет дифференциальную смазку;
  • Отводит тепло;
  • Поддерживает нормальную температуру в АКПП.

Смазочная жидкость для вариатора изготавливается так же, как моторное масло. Обычно по технологии гидрокрекинга нефти.

Свойства

Любая смесь для вариаторов обеспечивает основные качества:

  • Противозадирные. Шкив и дифференциал защищены от задиров;
  • Вязкий. Масло густеет при повышенных температурах и становится достаточно жидким при минусовых температурах.

Смазочный состав в коробке вариатора требует своевременной замены, слишком быстро стареет.Базовое масло окисляется, изменяется коэффициент вязкости. Кроме того, оригинальные присадки имеют свой ресурс. Они также могут окислиться и начать разрушаться. На их долговечность также влияет рабочая температура и возникающее при этом давление.

Все вышеперечисленные факторы влияют на свойства добавок. С наступлением холодов смесь начинает густеть. Результатом является повышенный износ деталей. При слишком сильном нагреве масло становится слишком жидким, что препятствует образованию масляной пленки.На поверхности деталей появляются слезы, она начинает пениться.

Типы масел для вариатора

Idemitsu CVTF

Для производства трансмиссионного масла CVTF была использована новейшая технология Idemitsu. Его можно использовать в любых современных моделях автомобилей, оснащенных вариатором.

Создано на основе базового высококачественного автомобильного масла и пакета уникальных присадок. Благодаря такому составу переключение передач происходит бесшумно и плавно, независимо от стиля вождения, даже самого агрессивного.

Надежно защищает от износа шкив, пластинчатый ремень, а также детали, входящие в состав гидроблока.

Предназначен для вариаторов Jatco, устанавливаемых на автомобили:

  • Nissan;
  • Мицубиси;
  • Пежо;
  • Ситроен;
  • Додж;
  • Рено;
  • Сузуки
  • Бесконечность.

Практически не окисляется, поэтому вязкость остается стабильной. На параметры вязкости не влияет повышенная контактная температура, а также высокие нагрузки.

CVT TYPE-2

Специальное масло, предназначенное для работы с последними моделями Honda HCF-2 0.Вариатор 946л. В европейских странах смазка стала известна как CVT TYPE-2.

Начиная с 2015 года жидкость стала использоваться в вариаторах CR-V. Это масло подходит для всех новых автомобилей Хонда, оснащенных двигателем 2.4. Тип жидкости, подходящей для коробки, можно определить по надписи на щупе.

Производитель запрещает использовать вместо такой смазки другие марки, например, HMMF, Honda CVT. Они применялись на устаревших вариаторах, а их свойства не соответствуют требованиям современных коробок.

Жидкость CVT Green1

Трансмиссионное масло предназначено для японских вариаторов Suzuki CVT Fluid Green1. Не применимо к мотоциклетным транспортным средствам. Обладает свойствами, присущими смазочным материалам японского производства, а именно Nissan NS-2, Mitsubishi J1.

Pentosin CVT 1

100% синтетика. Совместимы с жидкостями, предназначенными для вариаторов автомобилей:

  • Мерседес;
  • Ауди;
  • Субару;
  • Тойота.

Применим в других коробках CVT.Исключение составляют тороидальные модели, которыми комплектуются некоторые автомобили Nissan:

Смазка также может применяться в цепных вариаторах, повышая их фрикционные свойства. Сегодня масло CVT для автомобилей Toyota. Pentosin CVT 1 считается отличной заменой.

Вариатор от Malossi Scooterworks США

Вариатор Malossi для Vespa GT200/GTS250.

Вариатор — это трансмиссия вашего скутера. Это первое, что нужно изменить, чтобы повысить производительность вашего велосипеда, потому что это меняет способ передачи мощности вашего двигателя на заднее колесо.Вариатор производительности, настроенный на правильный диапазон оборотов для вашего двигателя, будет иметь большое значение в ускорении и мощности.

Разработан инженерами с большим опытом, полностью произведен на заводе Malossi с использованием дерзких роботов с высочайшей точностью.

Подходит для следующих моделей:

Aprimalia Atlantic 200 4T LC (Piaggio M234M)

APLIAIA ATLANTIC — Arrescife 250 4T LC (Piaggio M237M)

Aprimalia Scarabeo Light 200 4T LC EURO 3 (Aprilia CA03)

Aprilia Scarabeo 250 4T LC (Piaggio M285M)

APLIAIA SCARABEO LEAD 250 IE 4T LC 2007->

APRIAIA Scarabeo Special 300 IE 4T LC EURO 3 (Piaggio M28RM)

Aprilia Sportcity 200 4T LC EURO 3 (Piaggio M288M)

Aprilia Sportcity 250 IE 4T LC EURO 3 (Piaggio M288M)

APLIAIA SPORTCITY CUBE 300 IE 4T LC EURO 3 (лидер M28LM)

APRIAIA SR MAX 300 IE 4T LC EURO 3

BENELLI ADIVA AD 250 4T LC EURO 2

DERBI BULEVARD 200 4T (Piaggio M387M)

Derbi GP1 250 4T LC EURO 2-3

Derbi Rambla 250 4T LC EURO 3

Derbi Rambla I 300 IE 4T LC EURO 3 (Piaggio)

Gilera Nexus 250 IE 4T LC EURO 3

90 004 Gilera Nexus 300 IE 4T LC EURO 3

Gilera Runner 3

Gilera Runner Runner ST 200 4T LC EURO 3

Gilera Runner Runner VXR 200 4T LC <-2005

Gilera Runner VXR 200 4T LC 2006->

Malaguti Phantom MAX 200 4T LC ( Piaggio)

Malaguti Madison 200 4T LC (Piaggio)

Malaguti Madison RS 250 4T LC (Piaggio M237M)

Malaguti Madison 3 250 4T LC (Piaggio)

Malaguti Phantom Max 250 4T LC (Piaggio M361M)

Peugeot Геополис 250 IE 4T LC EURO 3

Peugeot Geors 300 IE 4T LC EURO 3 (Piaggio M28mm)

Peugeot Satelis 250 4T LC EURO 3

Piaggio Beverly 200 4T LC

Piaggio Beverly 250 4T LC EURO 1-2 (M285M )

Piaggio Beverly S 250 IE 4T LC EURO 3

Piaggio Beverly 300 IE 4T LC EURO 3 (M28mm)

Piaggio Beverly 300 IE 4T LC EURO 3 2010 (M692M)

Piaggio Beverly 250 IE 4T LC EURO 3

PIAGGIO КАРНАБИ 200 4T LC EURO 3 (лидер M601M)

Piaggio Carnaby 300 IE 4T LC EURO 3 (квазар)

Piaggio Liberty — Liberty S 200 4T EURO 3 (лидер)

Piaggio MP3 250 IE 4T LC EURO 3 (Quasar M472M)

Piaggio MP3 300 IE 4T LC EURO 3 (QUASAR M634M)

Piaggio MP3 YECHABAN 4V 300 IE 4T LC EURO 3 2011

Piaggio X7 250 IE 4T LC EURO 3 (Quasar M622M)

Piaggio X8 200 4T LC

Piaggio X8 250 4T LC EURO 2

Piagegio X8 250 IE 4T LC EURO 3 (квазар)

Piaggio X9 200 4T LC

Piaggio X9 Evolution 250 4T LC (M237M)

Piaggio Xevo 250 IE 4T LC EURO 3 (Quasar)

VESPA Granturismo L — GT 200 4T LC (M312M)

VESPA GTS — GTV 250 ie 4T LC

VESPA GTS Super 300 ie 4T LC евро 3 (QUASAR M454M)

Вариатор MULTIVAR для Atv — Quad — Dettaglio Prodotto

Малоссистор.eu sirve muchos países y en cada país tiene conditiones especiales y promociones.


Si desea cambiar tu país, Por Favor selecciona uno del cuadro de seleccion de abajo y confirma tu seleccion.

Ваша текущая настроенная страна:
Selecciona PaísAFGHANISTANÅLAND ISLANDSALBANIAALGERIAAMERICAN SAMOAANDORRAANGOLAANGUILLAANTARCTICAANTIGUA И BARBUDAARGENTINAARMENIAARUBAAZERBAIJANBAHAMASBAHRAINBANGLADESHBARBADOSBELARUSBELGIUMBELIZEBENINBERMUDABHUTANBOLIVIA, Многонациональном СОСТОЯНИЕ OFBOSNIA И HERZEGOVINABOTSWANABOUVET ISLANDBRAZILBRITISH ИНДИЙСКИЙ ОКЕАН TERRITORYBRUNEI DARUSSALAMBULGARIABURKINA FASOBURUNDICAMBODIACAMEROONCANADACAPE VERDECAYMAN ISLANDSCENTRAL АФРИКАНСКИЕ REPUBLICCHADCHILECHRISTMAS ISLANDCOCOS (Keeling) ISLANDSCOLOMBIACOMOROSCONGOCONGO, ДЕМОКРАТИЧЕСКАЯ РЕСПУБЛИКА THECOOK ISLANDSCOSTA RICACÔTE D’IVOIRECROATIACUBACYPRUSCZECH REPUBLICDENMARKDJIBOUTIDOMINICADOMINICAN REPUBLICECUADOREGYPTEL SALVADOREQUATORIAL GUINEAERITREAESTONIAETHIOPIAFALKLAND (Мальвинские) острова ФАРЕРСКИЕ ISLANDSFIJIFINLANDFRANCEFRENCH GUIANAFRENCH ПОЛИНЕЗИЯФРАНЦУЗСКИЕ ЮЖНЫЕ ТЕРРИТОРИИГАБОНГАГАМБИАГОРГИАГАНАГИБРАЛТАРГРЕЦИЯГРЕНЛАНДИЯГРЕНАДАГВАДЕЛУПЕГУАМГВАМАЛАГЕРНСЕЙГВИНЕАГВИНЕЯ-БИССАУГЯНАГАИТИ ОСТРОВ ХЕРД И ОСТРОВ МАКДОНАЛДШОЛИ СИ (ВАТИКАН) ГОРОД ШТАТ) HONDURASHUNGARYICELANDINDIAINDONESIAIRAN, Исламская Республика OFIRAQISLE О MANISRAELJAMAICAJAPANJERSEYJORDANKAZAKHSTANKENYAKIRIBATIKOREA ДЕМОКРАТИЧЕСКАЯ НАРОДНАЯ РЕСПУБЛИКА OFKOREA, РЕСПУБЛИКА OFKUWAITKYRGYZSTANLAO НАРОДНАЯ ДЕМОКРАТИЧЕСКАЯ REPUBLICLATVIALEBANONLESOTHOLIBERIALIBYAN АРАБСКИЕ JAMAHIRIYALIECHTENSTEINLITHUANIALUXEMBURGMACEDONIA, бывшая югославская Республика OFMADAGASCARMALAWIMALAYSIAMALDIVESMALIMALTAMARSHALL ISLANDSMARTINIQUEMAURITANIAMAURITIUSMAYOTTEMEXICOMICRONESIA, Федеративные Штаты OFMOLDOVA, РЕСПУБЛИКА OFMONACOMONGOLIAMONTENEGROMONTSERRATMOROCCOMOZAMBIQUEMYANMARNAMIBIANAURUNEPALNETHERLANDSNETHERLANDS ANTILLESNEW CALEDONIANICARAGUANIGERNIGERIANIUENORFOLK ISLANDNORTHERN MARIANA ISLANDSNORWAYOMANPAKISTANPALAUPALESTINIAN ТЕРРИТОРИЯ, OCCUPIEDPANAMAPAPUA NEW GUINEAPARAGUAYPERUPHILIPPINESPITCAIRNPOLANDPORTUGALPUERTO RICOQATARREUNIONROMANIARUSSIAN FEDERATIONRWANDASAINT BARTHÉLEMYSAINT ЭЛЕНАСЕНТ КИТС И НЕВИССЕНТ ЛЮЧАСЕНТ МАРТИНСЕН ПЬЕР И МИКЕЛЬОНСЕНТ ВИНСЕНТ И ГРЕНАДИ NESSAMOASAO ТОМ И PRINCIPESAUDI ARABIASENEGALSERBIASEYCHELLESSIERRA LEONESINGAPORESLOVAKIASLOVENIASOLOMON ISLANDSSOMALIASOUTH AFRICASOUTH ГРУЗИЯ И Южные Сандвичевы ISLANDSSRI LANKASUDANSURINAMESVALBARD И ЯН MAYENSWAZILANDSWEDENSWITZERLANDSYRIAN АРАБ REPUBLICTAJIKISTANTANZANIA, Объединенная Республика OFTHAILANDTIMOR-LESTETOGOTOKELAUTONGATRINIDAD И TOBAGOTUNISIATURKEYTURKMENISTANTURKS И КАЙКОС ISLANDSTUVALUUGANDAUKRAINEUNITED АРАБ EMIRATESUNITED STATESUNITED Внешних малые острова ISLANDSURUGUAYUZBEKISTANVANUATUVENEZUELAVIET NAMVIRGIN, BRITISHVIRGIN ОСТРОВ, У.С.УОЛЛИС И ФУТУНА ЗАПАДНАЯ САХАРАЙЕМЕНЗАМБИАЗИМБАБВЕ
Подтверждать

Бесступенчатая АКПП или вариатор: что это?

Что такое БАКП? Бесступенчатая АКПП, иначе вариатор. Это трансмиссия, не имеющая фиксированных передаточных элементов, таких как механика или автомат. Особенности данного типа редуктора:

— плавный подъем и спад тяги;

— Отсутствие момента отключения при переключении скоростей;

— комплексная передача большого тягового усилия.

Особенности вождения с вариатором

Запуск на машине с данным типом трансмиссии отличается от запуска на автомате. На холостом ходу двигатель имеет обороты около 700-900 единиц. Как только ваша нога касается педали газа, машина начинает набирать обороты, но не трогается почти с места. И только после того, как будет набрана необходимая цифра, машина плавно тронется с места. Если сравнивать ускорение вариатора и автомата на начальном этапе гонки, то на начальном этапе гонки машина с АКПП получает небольшое преимущество: трогается резко, но при переключении передач резко машина дергается из-за отсутствия тяги в момент потери сцепления с дорогой, и машина теряет драгоценные секунды.В противном случае ведет себя вариатор. Что это значит? И есть старт, как будто педаль акселератора была нажата чуть позже, но после машина плавно и уверенно разгоняется, и в итоге обгоняет «автомат». Частота вращения двигателя в начале движения вариатора всегда находится в зоне максимального крутящего момента. Передаточное отношение трансмиссии меняется, и таким образом автомобиль разгоняется. Бензиновый инжектор часто ведет себя довольно вяло на оборотах менее 3500 единиц. Для такого двигателя хороший разгон начинается с 4500 единиц.При каком числе оборотов автомобиль будет разгонять вариатор? Что это значит? Программа вариатора определяет момент, когда пора «давать тягу» колесам. Плавно нажимая на педаль газа, трансмиссия немного поднимает показания на тахометре, машина немного разгоняется, на низких оборотах. Нажимая на акселератор чуть резче, обороты «попадают» в норму, начиная тянуть, пока газ не выжмешь. «Красная зона» на тахометре появляется сразу, если вы решите нажать на педаль до упора.Коробка держит высокие обороты до тех пор, пока не прекратится давление на педаль газа. Все просто: чем быстрее вы хотите набрать скорость, тем быстрее вы нажимаете на педаль.

Ставим в ручной режим вариатор. Что это значит?

Помимо автоматического переключения, вариатор имеет возможность ручного режима. То есть вы сами можете с помощью ручки коробки переключать скорости на более высокие или более низкие. На приборной панели этот процесс будет отображаться. Но вариатор устроен так, что вы не сможете загнать обороты в красную зону, и не сможете заглохнуть на низких значениях.Он по-прежнему будет переключать передачи для вас. Если проводить тест-драйв в ручном и автоматическом режиме вариатора, то выигрывает последний. При ручном переключении стрелка тахометра «скачет» с низких оборотов на высокие, что мешает двигателю обеспечивать равномерную тягу и улучшает разгон.

Преимущества автомобиля с вариатором

Если на Вашем автомобиле есть вариатор, что он дает при эксплуатации? Во-первых, хорошие результаты разгона для автомобилей средней вместимости (двигатель до 200 лошадей и не более 2.0 литров). Экономичный расход топлива, особенно если

Ехать по трассе с использованием круиз-контроля. Хороший показатель безопасности в экстремальных ситуациях: наличие постоянной тяги помогает избежать заносов, как это бывает при использовании механики или автомата при переключении передач. Ну и самые очевидные плюсы: не нужно переключать скорости, жать на педаль сцепления и т.д.

Недостатки вариатора

Без недостатков не обходится ничего, в том числе и вариатор.Отзывы автовладельцев разные. Но одна из главных – невозможность резкого старта. Кроме того, вариатор не работает с двигателем мощностью более 200 лошадиных сил. А для экстремальных ситуаций нужно немного перетренироваться: если скучно и нужно стабилизировать машину, нажимать на газ нужно чуть раньше, чем вы привыкли это делать на механике или автомате. Если вы любитель спортивных маневров на автомобиле, то эта трансмиссия точно не для вас. Плавность хода, комфортная управляемость, экономия топлива – основные преимущества автомобилей с вариатором.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
