Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками


Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя.
Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, — так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

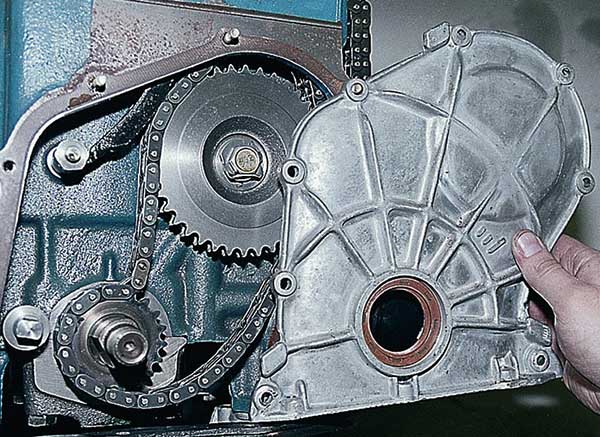

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание! Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание! Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Установка

Примечание! Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.

Примечание! Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) Метки совпадают? — Затяните до конца болт крепления звездочки.

6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятию порядке.

Примечание! Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Инструкция по разборке механизма

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Я Вконтакте. Я на drive2.ru.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

Установка цепи грм ваз 2106 по меткам.
  1. Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена

цепи ГРМ ВАЗ 2106

  1. Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь. В последнюю очередь снимается шестерня коленчатого вала, не потеряйте при этом шпонку.
  2. Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажать на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть. Это делается потому, что раньше натяжка цепи была больше, натяжитель не даст установить новую.
  3. Замена
    натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новую, что и делается на следующем этапе.
  4. Подобным же образом происходит замена успокоителя цепи
    . Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

Как подобрать цепь по длине

При покупке новой запчасти нужно учитывать один параметр — длину, определяемую числом звеньев. Указанная величина зависит от типа двигателя, установленного на конкретном авто. У моторов рабочим объёмом 1,5 и 1,6 л (модификации ВАЗ 21061 и 2106) ход поршня составляет 80 мм, а в силовых агрегатах 1,3 л (ВАЗ 21063) этот показатель равен 66 мм. Соответственно, блоки двигателей 1,5 и 1,6 л выше, а цепь — длиннее:

Количество секций новой запчасти можно выяснить без изнурительного пересчёта. Уложите цепь на плоскую поверхность, чтобы соседние звенья соприкасались. Если крайние секции выглядят одинаково, в цепи 116 звеньев. Деталь из 114 частей выдаёт одно последнее звено, повёрнутое под углом.

При замене приводной цепи категорически рекомендуется ставить новые звёздочки — ведущую, ведомую и промежуточную. Иначе механизм долго не прослужит — звенья снова растянутся. Шестерни продаются комплектами по 3 шт.

Видео: выбор новой цепи для «Жигулей»

Особенности сборки

Самостоятельная замена расширительного бачка на ВАЗ 2110

Сборка механизма и замена цепи ГРМ выполняется в обратном порядке. Нужно поставить на место новую шестерню коленвала со шпонкой, при этом проверить совмещение меток на корпусе блока цилиндров и на самой шестерне. Затем установить остальные шестерни, надев на них новую цепь, прикрутить ограничитель хода и затянуть его. Учитывая, что в самом начале разборки метка на шестерне распределительного вала совпадала с выступом на его корпусе, все должно так и остаться.

Замена верхних сайлентблоков ваз 2106 без съемника.

Метки вверху и внизу должны совпадать. Если этого не происходит, нужно переставить цепь по шестерням на одно или два звена. Следующая операция — натяжка цепи ВАЗ 2106. Снова ослабив гайку натяжителя ключом на 13, вращать до характерного щелчка — это плунжер выскочит и нажмет на башмак, который и натянет цепь. Гайку после этого — затянуть. Теперь можно поставить на место переднюю крышку блока цилиндров, заменив находящийся в ней сальник.

Процедура простая: старый сальник аккуратно выбивается, а новый запрессовывается с помощью круглой наставки. Крышку с прокладкой наживить на болты, а затяжку начинать с трех нижних, предварительно смазав герметиком прокладку поддона картера. Замена цепи ГРМ завершается обратной сборкой, результатом которой станет ровная и бесшумная работа двигателя.

Назначение и характеристики цепи

Приводной механизм ГРМ мотора ВАЗ 2106 решает 3 задачки:

  • Крутит распределительный вал, открывающий впускные и выпускные клапаны в головке цилиндров.
  • Средством промежной звёздочки приводит в действие масляный насос.
  • Передаёт вращение валу распределителя зажигания — трамблёру.

Длина и количество звеньев основного элемента привода — цепи — находится в зависимости от типа агрегата. На «шестые» модели «Жигулей» производитель устанавливал 3 разновидности моторов с рабочим объёмом 1,3, 1,5 и 1,6 литра. В движке ВАЗ 21063 (1,3 л) длина хода поршня составляет 66 мм, на модификациях 21061 (1,5 л) и 2106 (1,6 л) – 80 мм.

Информацию о количестве звеньев многие производители указывают прямо на упаковке

Соответственно, на силовых агрегатах с различным рабочим объёмом употребляются цепи 2-ух размеров:

  • движок 1,3 л (ВАЗ 21063) – 114 звеньев;
  • моторы 1,5—1,6 л (ВАЗ 21061, 2106) – 116 звеньев.

Как во время покупки проверить длину цепи, не пересчитывая звеньев? Вытяните её на всю длину, уложив обе части вплотную друг к другу. Если оба конца выглядят одинаково, перед вами запчасть на 116 звеньев для двигателей с большим ходом поршня (1,5—1,6 л). На короткой цепи для ВАЗ 21063 одно крайнее звено повернётся под другим углом.

Если концы растянутой цепи выглядят одинаковыми, в ней насчитывается 116 секций

Выставляем зажигание на слух

Как уже упоминалось выше, наиболее качественно выставить зажигание получится лишь при помощи стробоскопа. Но ведь до станции техобслуживания еще надо как-то добраться.

Для таких случаев отлично подойдет быстрый метод выставления зажигания «на слух»:

  1. Первым делом ослабьте крепежную гайку распределителя зажигания.
  2. Прогрев ДВС и не выключая его, вращайте корпус распределителя поочередно в обе стороны.
  3. Обороты должны соответствовать примерно 2000 об/мин.
  4. Прислушивайтесь к работе мотора. Лучшее положение — когда выдается максимально возможное число оборотов при ровной работе силового агрегата без провалов.
  5. По нахождению такого положения можно затягивать крепление.

Подведем итоги

С учетом вышесказанного можно сделать вывод о том, что замена цепи ГРМ является ответственной процедурой. При этом ответом на вопрос, где поменять цепь ГРМ, может быть как поездка в специализированный автосервис, так и выполнение всех действий у себя в гараже.

Также следует учитывать, что при обратной сборке крайне важно контролировать совпадение заводских меток. Игнорирование данного правила часто приводит к тому, что достаточно частой ситуацией является такая, когда после того, как владелец поменял цепь ГРМ, не заводится автомобиль или двигатель работает с явными перебоями

В таком случае обычно необходима повторная разборка с последующим правильным выставлением меток.

Напоследок отметим, что цена замены ремня ГРМ по сравнению с заменой цепи ГРМ несколько отличается. Поменять цепь ГРМ в сервисе по стоимости получается дороже на 40-60% и более сравнительно с аналогичной заменой ременного привода на различных моделях. Если же производить замену своими руками, тогда нужно быть готовым к тому, что может потребоваться необходимость установить новую цепь, звездочки, натяжитель и успокоитель.

Как выставить верхнюю мертвую. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

И звездочках распределительных валов впускных и выпускных клапанов двигателя

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода газораспределительного механизма, не нарушилась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на зубчатом шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала. Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода газораспределительного механизма и провернуть коленчатый вал до совмещения меток.

4.6. Метки для правильной установки взаимного углового расположения распределительного вала выпускных клапанов и коленчатого вала двигателя мод. G4ЕС: 1 – зубчатый шкив привода распределительного вала выпускных клапанов; 2 – болт; 3 – промежуточный ролик; 4 – ремень привода газораспределительного механизма; 5 – метка на передней крышке блока цилиндров; 6 – метка на зубчатом шкиве коленчатого вала; 7 – зубчатый шкив коленчатого вала двигателя; 8 – болт натяжного ролика; 9 – проставка натяжного ролика; 10 – пружина натяжного ролика; 11 – натяжной ролик; 12 – метка на зубчатом шкиве; 13 – метка на опоре распределительного вала

При установке поршня 1-го цилиндра двигателя мод. G4ЕС в положение ВМТ такта сжатия метка 6 (рис. 4.6) на зубчатом шкиве коленчатого вала должна совпасть с меткой 5 на передней крышке блока цилиндров, а метка 12 на шкиве распределительного вала выпускных клапанов должна совпасть с меткой 13 на опоре распределительного вала.

При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия метки на приводных звездочках 1 и 2 (рис. 4.7) распределительных валов должны быть направлены в противоположные стороны в горизонтальной плоскости.

У двигателя мод. G4ЕВ при установке поршня 1-го цилиндра в положение ВМТ такта сжатия метка 2 на зубчатом шкиве коленчатого вала должна совпасть с меткой 1 на корпусе масляного насоса…

…а метка 2 на шкиве распределительного вала должна совпасть с меткой 1 на опоре распределительного вала.

Вам потребуются: головка торцовая «на 22», вороток, ключ «на 10».

4. …и со стороны компрессора кондиционера…

5. …извлеките болт и отведите в сторону кронштейн колодки жгута проводов датчика детонации.

На автомобиле ваз 2106 поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиву коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиву коленчатого вала и крышке. Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток (см. «Проверка и установка фаз газораспределения по меткам»).

ПОЛЕЗНЫЙ СОВЕТ
Проворачивать коленчатый вал можно следующими способами.

1. Приобретите специальный ключ для проворачивания коленчатого вала за болт (храповик) крепления шкива. Этим ключом можно проворачивать коленчатый вал сверху моторного отсека. Можно воспользоваться головкой «на 36», но это несколько неудобно из-за ограниченного пространства между радиатором и двигателем, вследствие чего придется снимать грязезащитный щиток и проворачивать коленчатый вал снизу автомобиля ваз 2106.

2. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

3. Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

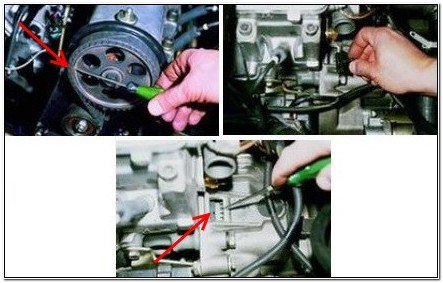

Метки расположены на звездочке распределительного вала (лунка а ) и на корпусе подшипников распределительного вала (выступ б ).
ПРИМЕЧАНИЕ
Крышка головки блока цилиндров снята.

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (длинная метка а ) и на шкиву коленчатого вала (треугольный паз б на кромке ручья шкива).

Для наглядности фото сделана снизу автомобиля ваз 2106 со снятым грязезащитным щитком, однако под определенным углом зрения они видны и из верхней части моторного отсека.
ПРИМЕЧАНИЕ
Паз

б продублирован выступом в литье на передней части ступицы шкива, но на двигателе, установленном на автомобиль ваз 2106, выступ не виден.

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ.

На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

На самом дела, нам нет особой разницы, по какому цилиндру выставлять распредвал, когда отсутствуют метки. Но раз уж принять выставлять по первому цилиндру, то и будем по нему выставлять, тем более, он ближе всего.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов. В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину. Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

7. Установите заднюю опору подвески силового агрегата в порядке, обратном снятию.

_Примечание

Обратите внимание на маркировку опоры. Новую опору приобретайте с такой же маркировкой.

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Для точной установки поршня 1-го цилиндра в положение ВМТ такта сжатия необходимы два специальных приспособления для фиксации коленчатого и распределительных валов в определенном положении.

Вам потребуются: специальные приспособления для фиксации коленчатого и распределительных валов, торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», ключ «на 18».

1. Снимите декоративный кожух двигателя.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров », с. 103).

4. Снимите правое переднее колесо (см. «Замена колеса », с. 58).

5. Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя », с. 99).

6. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков », с. 267).

7. Включите нейтральную передачу в коробке передач.


8. Проверните коленчатый вал двигателя за болт крепления его шкива настолько, чтобы отверстие в шкиве коленчатого вала не дошло до резьбового отверстия в крышке привода газораспределительного механизма приблизительно на 45°, а кулачки клапанов 1-го цилиндра были направлены вверх.


9. Ослабьте затяжку…


10. …и извлеките заглушку, расположенную в передней части блока цилиндров справа.


11. Вверните фиксирующий болт.


12. Осторожно проверните коленчатый вал за болт крепления его шкива до момента остановки вала фиксирующим стержнем.

Примечание


Так выглядит приспособление М10х1,5 для установки коленчатого вала в положение ВМТ такта сжатия.


13. На двигателях 1,8 и 2,0 л R4 Duratec-HE

16V вверните через отверстие на шкиве коленчатого вала болт Мбх18 в резьбовое отверстие крышки привода газораспределительного механизма, зафиксировав тем самым коленчатый вал от проворачивания.


14. Установите фиксирующую пластину в специальные пазы в задней части распределительных валов.

15. На двигателе 1,6 л R4 16V Duratec Ti-VCT (с изменяемыми фазами газораспределения) установите приспособление так, чтобы метки на его ветвях находились вверху, причем метка в виде линии должна быть со стороны выпускного распределительного вала, а метка в виде точки — со стороны впускного вала.

Если приспособление удалось установить без затруднений, поршень 1-го цилиндра находится в ВМТ такта сжатия и начальная установка фаз газораспределения соответствует норме. Если приспособление установить не удалось (смещены фазы газораспределения), снимите ремень привода газораспределительного механизма, установите фиксирующее приспособление и правильно наденьте ремень (см. «Замена ремня привода газораспределительного механизма на двигателе 1,6 л R4 16V Duratec Ti-VCT », с. 86) или замените цепь привода газораспределительного механизма (в зависимости от типа двигателя).

16. Установите снятые детали в порядке, обратном снятию.

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

Посмотрите также:

Является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Видео замены ремня ГРМ на ВАЗ-2114 (+метки)

Что такое ГРМ?

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

  • Ключ на 10.
  • Тонкая плоская отвертка.
  • Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

  1. Поддомкрачиваем правую часть автомобиля.

    Устанавливаем автомобиль на домкрат

  2. Под капотом откручиваем защитный кожух ГРМ.
  3. Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

    Устанавливаем метки на распредвале и блоке

  4. На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока .

    Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

  5. Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся . Подробнее . Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
  6. Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

  • Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
  • Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
  • Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
  • Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
  • Масляный , а также плохой зажигательный момент топливной смеси.
  • Другие последствия.

Выводы

Как показывает практика, достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Как грамотно выставлять метки ремня ГРМ и производить его замену на ВАЗ-2109

Ремень ГРМ (газораспределительного механизма) является важнейшей составляющей двигателя внутреннего сгорания автомобиля − он выполняет синхронизацию распределительного и коленчатого валов.

В случае его обрыва могут возникнуть серьезные проблемы и повреждение узлов силового агрегата − например, загибаются клапаны.

Особенно актуальна данная проблема для машин отечественного производства, в частности − продукции АвтоВАЗа. Комплектующие не отличаются высоким качеством, даже если они немецкого производства, поэтому ремень нужно менять довольно часто. «Девятка» требует замены каждые 60 000 тысяч километров пробега. Однако мало просто заменить − нужно знать, как выставлять метки ГРМ на ВАЗ-2109. Но, обо всем по порядку.

Что нужно знать

Существует ряд признаков, свидетельствующих о том, что ремень газораспределительного механизма на автомобилях ВАЗ пора менять:

  • черные выхлопные газы;
  • нехарактерная вибрация двигателя во время его работы;
  • затрудненный пуск силовой установки;
  • появление шума в моторе.

В случае замены детали нужно также поменять ролик. Помпа требует обязательной диагностики, так как редко служит больше 90 000 километров пробега. Данные процедуры можно отнести к плановому ремонту.

Если же происходит обрыв ремня, заклинивание помпы  или шкива, то восстановительные работы приобретают внеплановый характер. Чтобы снизить риск возникновения подобных неприятностей, рекомендуется менять ремень и комплектующие к нему чаще − один раз в 35 000-40 000 километров.

Замена (подготовительный этап)

Перед тем, как выставлять метки ГРМ на ВАЗ-2109, необходимо снять старый ремень и установить новый. Для этого нужно произвести частичную разборку:

  1. Ослабить болты на колесах и поднять на домкрате правую часть автомобиля.
  2. Снять колесо.
  3. Демонтировать защитный пластиковый кожух. Необходимо открутить три болта, которые крепят к блоку деталь.
  4. Снять ремень генератора. Для этого ослабляется верхняя гайка, расположенная на кронштейне. Далее генератор отодвигается к мотору, это ослабляет натяжение ремня, благодаря чему последний снимается без особых усилий.
  5. Демонтировать шкив генератора.

Замена (основной этап)

Для того чтобы демонтировать ремень ГРМ на автомобиле ВАЗ 2109, следует выкрутить крепежную гайку ролика ключом размером на «17». Натяжение ремня станет меньше, когда гайка ослабнет. Демонтаж ремня происходит сперва со шкива распределительного вала, и только потом − с коленчатого. Далее происходит установка нового ремня.  Теперь можно поговорить о том, как выставлять метки ГРМ на ВАЗ-2109.

Рекомендуется осмотреть шкив распредвала. У внешнего диаметра с торца можно обнаружить канавку (углубление), ее нужно совместить с планкой, имеющейся на блоке мотора (слева, со стороны кабины). Для того чтобы установочные метки сошлись, надо  проворачивать распределительный вал в направлении по часовой стрелке.

Далее, нужно обратить внимание на ролик коленчатого вала. На нем тоже есть углубление, которое нужно совместить с отметиной на блоке двигателя. Самый удобный способ − это когда установочные метки коленчатого вала сопрягаются на маховике. Для этого необходимо наблюдать процесс через отверстие, имеющееся в трансмиссионном картере (сцепление).

Продолговатая отметина (на маховике) совмещается с углублением на пластинке. Подобная установка меток ГРМ ВАЗ 2109 обеспечит эффективную синхронизацию обоих валов. После того как произведены все описанные процедуры, можно собирать двигатель и производить его пробный пуск.

Теперь вы знаете, как менять ремень ГРМ и как выставлять метки ГРМ на ВАЗ-2109. Однако, несмотря на то, что «девятка» относительно проста в обслуживании и ремонте, отсутствие необходимых навыков и опыта в проведении данных работ может обернуться непредсказуемыми последствиями и, возможно, дорогостоящим ремонтом.

Вам будет интересно:

Стремительная установка цепи ГРМ ВАЗ две тыщи 100 6 по меткам и их выставление

Стремительная установка цепи ГРМ ВАЗ две тыщи 100 6 по меткам и их выставление

Основная причина подмены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критичное удлинение распознается по шуму – цепка брякает и трется о смежные детали. На самом деле предельный износ приводит к потере мощности, приемистости и нестабильной работе мотора ввиду обоюдного смещения распределительного и коленчатого валов.

Зрительно на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка либо как выставить метки узлов ГРМ на ВАЗ две тыщи 100 6 без помощи других

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) делается методом совмещения отметок на звездочках с отливами на корпусах мотора. Последних – два: один размещен на фронтальной дюралевой крышке (длинноватая черточка), 2-ой – на постели РВ. Однозначность относительного расположения «маяков» принципиальна в протяжении всей операции смены цепочки.

Расшифровка пометок

Без подготовительного базирования поршней и клапанов установка цепи грм на ВАЗ две тыщи 100 6 по меткам невозможна. Стало быть, значимость отметок совсем не условно-декоративная. Знаки дают осознание о положении деталей снутри мотора:

Пометка на шкиве КВ, совпадающая с длинноватой черточкой на фронтальной крышке, значит достижение поршнями один и четыре цилиндров ВМТ. Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в четыре цилиндре – тут происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону четыре цилиндра, а клапана последнего закрыты. По аналогии с , однозначность обоюдного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как вернуть совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность состоит в том, чтоб возвратить их в положение взаимного совпадения.

Эта работа совмещается с демонтажем старенькой цепки. Но торопиться ее снимать не стоит – рассогласование всех промышленных маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинноватой чертой на фронтальной крышке. При всем этом засверловка звезды распредвала должна находиться поближе к приливу. Этого необходимо достигнуть сначала. Стоит держать в голове, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базисного требования можно приступать к демонтажу шкива КВ, фронтальной крышки, отпускать и удалять натяжитель, снимать успокоитель. Дальше следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пт:

Снять звезду распределительного вала, удалить все другие шестерни и ограничитель цепи. Вытащить цепочку. Поставить звездочку «распреда» назад (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой. Провернуть распредвал до совпадения отметок на звезде и постели. Зафиксировав звездочку отверткой, отвернуть болт и снять ее.

Установить новые цепку, звезды, ботинок натяжителя и пластинку успокоителя.

Лишние опаски при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Не считая передачи вращающего момента он играет роль фиксатора определенного положения.

Как одеть цепь

Установка новейшей цепочки начинается с ее насадки на новейшую звезду коленвала. Дальше устанавливаются успокоитель, ботинок натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и производится корректировка ее положения по циклу:

Одеть на вал. Поглядеть на относительное размещение засверловки и прилива. Снять. Передвинуть на один зуб в подходящую сторону.

Оканчивающая процедура – натяжка цепки, в процессе которой натяжитель закручивается до упора неплохим усилием. После вращения КВ ключом делается окончательный контроль совпадения символов.

Аспекты в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камешки

Безупречного совмещения 2-ух пар пометок достигнуть трудно.

Основная причина – внедрение компонент с выдержанными по предельной границе размерами. К слову, своими руками также никогда не происходит по безупречному сценарию – фактически всегда употребляются дополнительные советы опытнейших мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в границах ползуба в ту либо иную сторону. Если поконкретнее, то установка цепи ГРМ мотора ВАЗ две тыщи 100 6 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуток вперед. Это гарантия устойчивой тяги во всем высокоскоростном спектре.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор стабильно работает только до скорости 100 км/ч. После преодоления границы наблюдается утрата тяги и завышенный расход горючего.

Крайности

Расхождение меж метками постели и звезды распределительного вала в один зуб неприемлимо. Как правило это подтверждение критичного растяжения цепочки. Когда же она новенькая стоит оглядеть место посадки под шпонку на коленвале – может быть оно разбито, отсюда – лишний свободный ход.

Движки с значимым пробегом часто склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»). Свободный ход в трамблере. Эллипсность звездочек ГРМ.

К сведению. Внедрение разрезной звезды помогает достигнуть безупречного расположения меток.

Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Кратко о главном

Разработка, как выставить метки ГРМ на моторе ВАЗ 2106, производится при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в подходящую сторону и совмещения засверловки с приливом на постели опять зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Дальше делается установка новейшей цепочки.

Безупречного совпадения пометок можно достигнуть только при использовании разрезной шестерни. Вобщем, это совсем не непременно соблюдать. Полностью допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит мало вперед.

Главное, не забывайте про то, что надо купить зимние покрышки, которые имеется возможность купить для холодной поры, и это быть может крепкие зимние шины. Для лета рекомендуем купить летние шины. Так же при условии,что вы пожелаете эксплуатировать шины на джипах, то купить легко шины категории класса «внедорожников» в магазине колес с лучшими ценами «Экспресс Шина». Главное, помните о шинах, которые позволено заказать для пасмурной погоды, и это быть может качественные всесезонные покрышки. Для осени рекомендуется купить летнюю резину. Так же при условии,что вы возжелаете эксплуатировать шины на легковых авто, то купить возможно шины артикула Sport Utility Vehicle в интернет магазине колес с дешевыми ценами «4 Точки шины».

Замена ремня ГРМ Ваз 2110 — 16 клапанов

На рисунке ниже представлена схема привода распределительных валов Ваз 2110 и метки ВМТ для правильной установки забчатого ремня ГРМ:

Устройство газораспределительного механизма Ваз 2110: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый ремень; 3 – шкив насоса охлаждающей жидкости; 4 – натяжной ролик; 5 – шкив выпускного распределительного вала; 6 – задняя защитная крышка зубчатого ремня; 7 – шкив впускного распределительного вала; 8 – кольцо для датчика фаз; 9 – опорный ролик; А – метка ВМТ на зубчатом шкиве коленчатого вала; В – установочная метка на крышке масляного насоса; C и F – установочные метки на задней защитной крышке зубчатого ремня; D – установочная метка на шкиве выпускного распределительного вала; Е – установочная метка на шкиве впускного распределительного вала.

Ваз 2110 проверка и замена ремня ГРМ

Для оценки состояния ремня ГРМ Ваз 2110 поддеваем отверткой заглушку передней крышки ремня привода ГРМ и снимаем ее

Головкой на 10 отворачиваем шесть болтов крепления передней крышки ремня и снимаем ее, затем снимаем правое колесо и пластиковый щиток моторного отсека

Головкой на 17 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке ремня ГРМ Ваз 2110. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления. Вставив через отверстие в картере сцепления между зубьями маховика отвертку с целью его фиксации, отворачиваем болт крепления шкива привода генератора

Снимаем шкив привода генератора и ключом на 17 ослабляем гайку натяжного ролика ремня Ваз 2110

Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распределительного вала, натяжного ролика и шкива насоса охлаждающей жидкости, затем снимаем ремень с зубчатых шкивов коленчатого и выпускного распределительного валов и опорного ролика. Установка ремня ГРМ Ваз 2110 выполняется в обратном порядке его снятия. Убеждаемся в совмещении установочных меток коленчатого и распределительных валов. Надеваем зубчатый ремень на шкив коленчатого вала. Поворачивая натяжной ролик, натягиваем ремень и закрепляем ролик. Провернув коленчатый вал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2 мм под нагрузкой 100 Н (10 кгс). На этом замена ремня ГРМ Ваз 2110 завершена.

Расскажите друзьям:

Новый комментарий

Как происходит самообновление цепи ГРМ? ВАЗ 2106

Изношенная цепь ГРМ – одна из самых серьезных неприятностей, которые могут случиться с автомобилем. К счастью, эта деталь служит очень долго, но когда приходит время замены, многие автолюбители задаются вопросом, как происходит установка цепи ГРМ (ВАЗ-2106 в том числе). И сегодня мы рассмотрим этот момент более подробно.

Инструменты

Для того, чтобы замена цепи ГРМ ВАЗ 2106-й модели прошла успешно, нам необходимо подготовить следующий набор инструментов:

  • Универсальный замок шкива.
  • Ключ на 36 миллиметров.
  • Отвертка или гаечный ключ.

Подготовив этот набор инструментов, можно смело приступать к работе. Помоги нам партнер, нам тоже не больно.

Самостоятельная замена

В ходе работы нам необходимо частично разобрать ДВС. Для удобства проведения всех действий рекомендуется демонтировать капот, чтобы он не мешал работе. Перед снятием элемента устанавливаются метки ГРМ.ВАЗ-2106 («шестерка») при установке метки больше не будет нуждаться в долгой и мучительной регулировке. В идеале шпонка коленвала должна находиться перед приливом на блоке цилиндров — так должны быть выставлены метки.

После этого крылья накрывают куском плотной тряпки (подойдет обычное одеяло). Делать это не обязательно, но это защитит корпус от возможных деформаций и царапин. Как производится замена цепи ГРМ (ВАЗ 2106) дальше? Вынимаем радиатор охлаждения и снимаем ремень со шкива.Затем необходимо включить первую передачу и нажать на педаль тормоза. При этом помощник должен открутить гайку на шкиве. Делается это большой отверткой или баллонным ключом. В результате шкив должен сойти с коленчатого вала.

На следующем этапе снимите клапанную крышку. Для этого нужно сначала снять с карбюратора воздушный фильтр, педаль акселератора и всасывающий трос. Затем откручиваем все гайки и снимаем клапанную крышку. Затем снимите переднюю крышку двигателя.Для этого откручиваем гайки и винты. Помните, что 3 болта служат для крепления крышки к картеру. Если крышка отрывается с трудом, можно воспользоваться минусовой отверткой. Однако будьте осторожны, так как при неаккуратном обращении крышка может просто треснуть.

Для демонтажа цепи газораспределителя ее необходимо предварительно ослабить. Для этого натяжитель опускается. Далее отгибаются стопорные шайбы и ослабляются болты крепления звездочки цепи ГРМ. После снимаем две шестеренки.Но на этом демонтаж цепи не заканчивается. Для того, чтобы окончательно его вынуть, крутите специальный ограничительный палец. Все, теперь элемент можно смело извлекать из моторного отсека.

Также рекомендуется провести диагностику исправности башмака натяжителя. Для этого снимите его и посмотрите на внешнее состояние. Если она сильно изношена и изношена, рекомендуется немедленно заменить ее на новую.

Затем ослабить натяжитель и поставить новую цепь. Обязательно посмотрите на состояние первого элемента.Проверить затяжку натяжителя очень просто. Для этого отпустите наружную гайку и вдавите шток так, чтобы он вошел внутрь. Затем затягивается гайка. Под действием пружины шток должен выйти. Если этого не произошло, то натяжитель пришел в негодность и нуждается в замене.

После замены суппорта цепи ГРМ. В случае сильного износа этот элемент может лопнуть, и его части упадут на ДВС. Он крепится 2-мя шестернями к головке блока цилиндров.Откручиваем их отверткой и устанавливаем новый элемент. Кстати, при покупке новой цепи нужно обращать внимание на размеры элемента. Чтобы не получилось слишком длинно или коротко, нужно заранее знать модель ДВС. На нем и нужно выбрать новую цепочку.

ГРМ (ВАЗ-2106 «шестерка»): замена цепи и особенности сборки

Теперь можно строить. Делается в обратном порядке. Единственное, на что стоит обратить внимание, это передняя крышка. При его установке необходимо опустить все болты поддона картера ДВС так, чтобы он нормально стал на свое место.А после установки шкива следует прокручивать моторчик и только потом вкручивать крышку.

Когда нужна цепь ГРМ?

ВАЗ-2106, несмотря на свои параметры надежности, очень редко нуждается в замене этого элемента. Как показывает практика, цепь меняется каждые 100-200 тысяч километров в зависимости от того, как эксплуатируется автомобиль. А чтобы элемент прослужил как можно дольше, необходимо поддерживать уровень масла на максимальной отметке. Так цепь будет постоянно смазываться и прослужит вам не один год.

Заключение

Итак, мы выяснили, как происходит замена цепи ГРМ. ВАЗ-2106 при неисправностях этого механизма начинает очень плохо идти на разгон из-за неточного совпадения фаз газораспределения, а также издавать сильные шумы. Так что берегите свой автомобиль и вовремя меняйте цепь.

Кунст! Листаем неоднозначную биографию седана ВАЗ-2106 — CPO

Хотя мощность увеличилась незначительно: с 72 л.с участием. до 75. Советские разработчики между собой называли ВАЗ-2101 «Автомобиль №1», а будущую «трешку» они держали как «Автомобиль №2». По внешнему виду и пропорциям он был похож на Fiat 124, но был немного крупнее, а главное, заметно отличался технически.

Технологи потребовали уменьшить площадь хромированной решетки радиатора, что оказалось дорого в производстве. Рождение и первые годы жизни связаны с радостными переживаниями и яркими эмоциями.Если раньше Fiat 124S щеголял эффектными сдвоенными фарами и эффектной хромированной решеткой радиатора, то теперь у него еще и стильные боковые молдинги, как у сто двадцать пятого. Верхний вал «четверки» 1,5 был раскушен до 1,6 литра, за счет чего крутящий момент на низах. Нашим этот вариант категорически не понравился: не только с рессорами (хотя и они тоже), но и с низкой степенью унификации.

Более того, по отраслевому стандарту новая модель «Жигулей» должна была называться ВАЗ-21031 — то есть первой модификацией «третьей» малолитражки модели Волжского автомобильного завода.Тот же антипин упростил формовку переднего крыла. Такой атавизм, как омыватель ног, заменен подрулевым рычагом. Не все знают, что решение о выпуске третьей модели было принято еще в конце 60-х годов.

Такая покупка требовала от западного покупателя достаточно широкого кругозора. Но высокопрофессиональные импортеры быстро зарекомендовали себя в Германии, Великобритании, Канаде и других странах. Хрупкая тень заслуженной и талантливой машины. Однако в 1976 году действительно продвинутые модели нижнего сегмента класса М2 по европейской классификации считались по пальцам одной руки.

Просто поставьте рядом Москвич-412 и почувствуйте разницу. Главным дополнением стал двигатель. Здесь чуть ли не впервые в истории Ваза блеснули отечественные дизайнеры или, как их называли, художники-конструкторы.

А у нас – металл на классический заднеприводный седан, созданный на базе Fiat десять лет назад. Еще одним заметным отличием «шестерки» являются видоизмененные бампера с новыми клыками и пластиковыми наконечниками. Сьюзи, синьора, это не сработает. Был достаточно динамичным, а главное – очень доступным.

Разработка преемника Zero Third началась практически одновременно с запуском его серийного производства. Кроме того, необходимо было доработать фары под новые мировые стандарты, а также упростить конструкцию боковых молдингов. Собственно, первые «шестерки» сошли с конвейера в конце 1975 года. Такая обычная для европейских, американских и японских марок практика казалась https://cars45.co.ke/listing/bmw/528i чем-то совершенно неслыханным. для советского автопрома.

Мне нужно было исправить. А вот задняя оптика, наоборот, стала более изощренной как в художественном, так и в функциональном плане. Не хочу идеализировать ВАЗ-2106, но должен признать: для своего времени это очень актуальная машина с элегантной внешностью и достойным оснащением. «Шестерка» отличалась высоким уровнем антикоррозийной защиты на фоне европейских моделей. Этот устроил обе стороны. Интерьер также изменился точечно.

А вот на экспортных рынках Lada 1600 оказалась существенно дешевле прямых конкурентов со скромными моторами 1.1 или 1.2 и базовые седаны Spartan. Говорим 2106 – подразумеваем «три рубля». Закат дней иногда омрачен раздражением, усталостью и разочарованием.

В частности, рессорная задняя подвеска. Конструкторское бюро FIAT, готовившее автомобиль, изначально предложило модель 125 в качестве прототипа. Основной маркер «Sixters», узнаваемый квадрат «очки», придумал Владимир Антипин. Однако началом серийного производства принято считать 21 февраля 1976 года. Наконец-то была создана оригинальная приборная панель.

Кто-то скажет, что к тому времени «шестерка» уже устарела на фоне передовых европейских одноклассников. Даже технологически более сложная «Нива» стоила на 100 рублей меньше. Динамичное «особое» выглядело моднее и воспринималось богаче.

То есть в СССР при цене 9100 рублей ВАЗ-2106 сразу стал самым дорогим автомобилем ВАЗ. А так как ассортимент отечественного автопрома был не богат, ВАЗ-2106 внимательно изучали буквально все.Во второй половине 70-х годов он заслуженно считался самой совершенной и престижной моделью ВАЗ. Повторитель закрылка в виде флажка, обрамленный хромированной накладкой с приподнятым краем, сменился лаконичным прямоугольником. Наконец – о, невиданная роскошь для массовых советских автомобилей 70-х годов! — салон отделан велюром, а передние сиденья оснащены регулируемыми подголовниками.

Одним из главных недостатков Lada 1600 был образ автомобиля, созданный в «империи зла».Те могли похвастаться практичным кузовом хэтчбек, передним приводом и пластиковыми бамперами. Но если дизайн оригинальной 124 при создании «копейки» практически не трогали, то «Автомобиль №

2″ получился еще более привлекательным, чем итальянский прототип. И мы еще не добрались до 1,5-литрового мотора, который по всем параметрам превосходил базовую версию 1,2. Однако «шестерка» с самого начала задумывалась не как новая модель, а скорее как версия 3.1, переработанная и дополненная.

Среди таких автомобилей, как Opel Kadett C, Peugeot 304, Ford Escort и Renault 14, «шестерка» выглядела достойно. Стильная и функциональная приборная панель с шестью круглыми циферблатами (отсчет часов) теперь оснащена сигнальной лампой низкого уровня тормозной жидкости и реостатом подсветки. Даже разработка одного принципиально нового автомобиля ВАЗ-2101 была связана с большими трудностями.

Но тольяттинцы обязались ежегодно осваивать новую модель, а не версию. Машина похожа на человека.

<

p>У этой машины было много названий: официальное – ВАЗ-2106, ласковая «шестерка», уважительное «шаха», а также Lada 1600 для заграничного пользования. Тем не менее завод не собирался останавливаться на достигнутом. Самые внимательные могли заметить слегка видоизмененную эмблему с лодочкой на решетке радиатора, дополнительный светоотражатель на заднем крыле и колпаки с черной пластиковой заглушкой по центру.

Отлично получилось! Не только на словах, но и на деле ВАЗ-2103 воспринимался как «люксовая» версия базовых «Жигулей». Дебютировала на «Жигулях» кнопка включения аварийки. Еще одним недостатком была неразвитая дилерская сеть.

Причем это была именно модификация базового седана без каких-либо отклонений в размерах или принципиальных конструктивных отличий. «Копейка» как по замыслу, так и по исполнению является базовой моделью, основой для расширения модельного ряда. «Трешка» — люксовая версия, с улучшенной отделкой, дополнительным оборудованием и более мощным мотором. К концу 30-летней жизни конвейера «шестерка» стала анахронизмом. А тут потребовалось бы подготовить к конвейеру две разные машины.Выпуск знакомого седана ВАЗ-2106 начался в конце февраля 1976 года.

История этих двух автомобилей неразрывна, хотя судьба сложилась по разным сценариям. На ступицу руля нанесено тиснение с вплетенным в узор логотипом ВАЗ. Был, конечно, невероятно прогрессивный Volkswagen Golf первого поколения, но была и достаточно серая масса.

Такова судьба знаменитой «шестерки». Для Plan B итальянцы предложили чуть более совершенный и мощный седан 124 Special.И решили изменить индекс, чтобы торжественно отчитаться об успехах накануне очередного XXV съезда КПСС. Производство «трёшки» началось всего через год после «копейки», в 1972 году, и ВАЗ-2103 сразу же превратился в совершеннейший автомобиль с клеймом «Сделано в СССР».

А до варианта с вогнутым ободком дело было не сразу: экспериментировали и с плоской облицовкой, и со скошенной. Блок-фары, созданные Владимиром Степановым, были объединены как с фонарями заднего хода, так и с подсветкой номерного знака.

особенности ремонта

Прежде чем натягивать цепь на ВАЗ-2106, необходимо тщательно проверить механизм ГРМ. Если возможности регулировки нет, потребуется установить новый привод. По мере износа цепь растягивается, ее длина увеличивается, следовательно, нарушается фаза газораспределения. Моменты впрыска и выпуска не совпадают – это влияет на работу двигателя в целом. Цепь может порваться и при плохом ее качестве, и при чрезмерном износе.

Подготовка к замене цепи привода

Перед тем, как натянуть цепь на ВАЗ-2106, ее необходимо заменить. Для выполнения работ вам понадобится такой инструмент:

  1. Ключи карабинные и накидные на «10», «13», «17».
  2. Ключ с храповым механизмом «38». С его помощью коленчатый вал проворачивается.
  3. Отвертки крестовые и плоские.
  4. Монтажная лопата.
  5. Молоток.
  6. Трещотка и набор головок.

Обязательно приобретите новую цепь и прокладку, закрывающую головку блока.Но, как показывает практика, возможно повторное использование прокладки, герметичность нарушается только после ее полного разрыва.

Замена цепи

Для того чтобы самостоятельно заменить цепь ГРМ вам потребуется выполнить ряд таких действий:

  1. Снять крышку с головки блока. Для этого откручиваем все гайки, с помощью которых производится крепление. Не теряйте шайбы и снимите все насадки, которые будут мешать.
  2. Ключ для храповика — провернуть коленчатый вал так, чтобы метка на звездочке распределительного вала совпала с маркировкой.
  3. Удерживающая пластина с помощью тонкого зубила и молотка должна быть выпрямлена.
  4. Снимите болт крепления звездочки распределительного вала. Для облегчения скручивания нужно включить пятую скорость (или четвертую), выжать ручник. Болт полностью выкручивать не нужно.
  5. Снимите натяжитель и башмак натяжителя, затем отвинтите ограничительный штифт.
  6. Не допускайте падения звездочки и цепи. Осторожно снимите звездочку с распредвала, затем с коленвала и осторожно вытащите.
  7. Новую цепь следует смазать свежим маслом, затем надеть ее на звездочку коленчатого вала, затем на привод вспомогательных шестерен.
  8. Из стальной проволоки сделайте небольшой крючок и, пододев его с помощью цепочки, поднимите его вверх.

После проведенных манипуляций можно установить звездочку на распредвал, затянуть болт и зафиксировать его пластиной. Прежде чем натягивать цепь на ВАЗ-2106, нужно убедиться в совпадении меток ГРМ. Для этого проверните коленчатый вал (при выключенной передаче) и убедитесь, что все метки совпадают.

Замена натяжителя

Этот элемент необходим для натяжки цепи ВАЗ-2106. Заменить его очень легко, достаточно сделать следующее:

  1. Демонтировать старый натяжитель, для этого открутить две гайки, которыми он крепится.
  2. Открутить накидную гайку — это удобно с помощью тисков.
  3. Зажмите натяжитель в тисках и закрутите гайку. Осмотрите цанговый зажим, расположенный внутри гайки.
  4. В том случае, если данный хомут не имеет дефектов, можно произвести сборку механизма и произвести его «зарядку».Для этого нужно утопить плунжер внутрь корпуса, затем завернуть гайку.

Привод натяжения цепи

При установке натяжителя нужно немного ослабить гайку и повернуть коленвал по часовой стрелке — это натянет цепь. Затем гайка затягивается. Если внутри зажима есть дефекты, необходимо установить новый механизм. Прежде чем натягивать цепь на ВАЗ-2106, убедитесь, что все механизмы в системе газораспределения исправны.

После ослабления гайки нужно аккуратно провернуть коленчатый вал.При этом колодка должна двигаться на натяжителе. Если этого не произошло, нужно нанести легкий удар непосредственно по натяжителю — плунжер должен сдвинуться. Коленчатый вал следует проворачивать до тех пор, пока не почувствуется сопротивление. Но нельзя допускать появления отдачи.

р>

ВАЗ-2106. Отзывы, цены, фото и характеристики

ВАЗ 2106 Жигули — советский малолитражный автомобиль класса с кузовом типа «седан», преемник модели ВАЗ 2103. Характеристики машины полностью соответствовали требованиям времени и производства ВАЗ 2106. , самый популярный и массовый автомобиль, просуществовал 30 лет, с 1975 по 2005 год.

В постперестроечный период, в 1998 году сборка модели была перенесена из Тольятти в Сызрань, на предприятие «РосЛада», а в 2001 году автомобиль был произведен на украинском заводе, расположенном в Херсоне. Последние три года, до снятия с производства в декабре 2005 года, ВАЗ 2106 выпускался на заводе «ИжАвто» в Ижевске. Всего за 30 лет производства с конвейера сошло 4 миллиона 300 тысяч автомобилей.

Начало производства

Разработка модели началась в 1974 году, в Центре дизайна Волжского автомобильного завода, под индексом «21031».Проект предусматривал глубокий рестайлинг существующей модели ВАЗ 2103. В процессе обновления «Тройки» руководство АВТОВАЗа надеялось снизить стоимость автомобиля за счет уменьшения количества дорогих хромированных деталей и внедрения новых элементов светотехники, соответствующих европейских стандартов. Экстерьер ВАЗ 2106 был разработан по последнему слову дизайнерской моды из черного пластика, в котором заменены все хромированные накладки. Радикально изменилась передняя часть автомобиля, вместо блестящей решетки радиатора был установлен черный матовый модуль из углеводорода.Сдвоенные передние фары обзавелись пластиковыми «стаканами», на торцах переднего и заднего бамперов появились черные «уголки», которые сразу стали визитной карточкой автомобиля, выяснил он эту деталь. Задняя часть ВАЗ 2106 также была обновлена: дверь багажника стала выглядеть намного стильнее за счет горизонтальных накладок, задние фонари также были отделаны черными пластиковыми деталями.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

За разработкой обновленной модели ревностно следят итальянцы, т.к. ВАЗ, по сути, копия «Фиата» и их по лицензии начали выпускать в Тольятти в 1971 году. Модернизация «тройки» прошла успешно: получилась новая модель с безупречными характеристиками, высоким уровнем комфорта и дешевизной в обслуживании. В то время цена «шестерки» была довольно высокой, но, несмотря на это, в свободную продажу машина так и не поступила, оставался дефицит.Специальная комиссия распределяет автомобили по заказу Министерства коммерции.

Обновления

Конструкторы намеревались продолжить его усовершенствование, но остановили производство. Чтобы стало не по карману, решил довольствоваться уже достигнутым. Интерьер ВАЗ 2106 также претерпел изменения: на спинках передних сидений появились удобные подголовники, ручки дверей, подлокотники стали более роскошными. Комбинация приборов обогатилась реостатным освещением панели, критическим индикатором уровня тормозной жидкости, выключателем кнопки омывателя ветрового стекла и аварийной сигнализацией с красной лампочкой.Более дорогие модели включают радио, обогрев заднего стекла, красную противотуманную фару, крепящуюся под задним бампером.

Силовая установка

Двигатель ВАЗ 2106 установлен марки «2103», с цилиндрами диаметром 79 мм и рабочим объемом 1,57 л. Мощность мотора предполагалось увеличить с 76 до 80 л.с., но прежняя система впуска позволяла это сделать и ее пришлось оставить как есть. Трансмиссия была адаптирована к новому двигателю: передаточные числа первых трех передач уменьшились, а прямая передача осталась без изменений.Результат этих улучшений был удовлетворительным. Позже силовую установку в таком же комплекте устанавливали на модель ВАЗ 2121 «Нива».

Первоначально новую модель планировалось назвать ВАЗ 21031, чтобы не отрываться от базы «Тройки», а радикально доработать автомобиль, настолько отличающийся от своего предшественника, что ему присвоен собственный номер. Так появилось семейство АВТОВАЗ ВАЗ 2106. Первая «шестерка» сошла с конвейера в декабре 1975 года, а серийное производство началось 21 февраля 1976 года. ВАЗ 2106 постоянно совершенствуется.С 1980 года на автомобиль стали устанавливать карбюратор «Озон» вместо экономичного «Вебер». Новый карбюратор был конструктивно плохим, потому что он был разработан для экономии топлива при той же мощности. Но, как оказалось, чудес в автомобильном мире не бывает, и «Озон» с его сложным регламентом как бы не застрял. К счастью, в номенклатуре запчастей выпускался проверенный однокамерный итальянский карбюратор Edward Weber, и каждый владелец автомобиля ВАЗ 2106 и ВАЗ других марок смог купить его в магазине.

Улучшение экстерьера и деталей «шестерки» в первую очередь заключалось в доработке молдингов, которые теперь заканчивались черными пластиковыми наконечниками. В процессе устранил окантовку колесных арок. Устаревшие вентиляционные решетки на задней стойке заменены на модели ВАЗ 2105. Подвеска также была усовершенствована, задние тормоза заменены на агрегаты той же «пятерки», что было намного эффективнее. В 1986 году ВАЗ 2105 позаимствовал коробку передач.

Эконом

Надо сказать, что с 1987 года руководство АВТОВАЗа настойчиво проводило политику удешевления «шестерки»: красные торцы дверей, фонари заменили на простые катафоты, убрали реле мигающего красного сигнала парковки тормоз.Исчезли хромированные накладки водостоков кузова. Были упразднены колпаки колес, салон также «пострадал» от установки панелей с имитацией дерева. В 1993 году даже отменили боковые молдинги, но машина стала выглядеть как оголенная, а хромированные накладки вернулись.

Экспортный вариант

Режим Экономии не тронут ВАЗ 2106 для экспорта и малых серий, предназначенных для продажи на внутреннем рынке, с комплектацией Luxury. В этом варианте автомобиль получил бесконтактную систему зажигания, лучший на тот период карбюратор — марки «Солекс», галогеновые фары, велюровую обивку сидений и дверных панелей, усовершенствованные подголовники.Модификация была выпущена с двигателем объемом 1500 кубов, бамперами от модели ВАЗ 2105, силовым генератором и пятиступенчатой ​​коробкой передач. Модификация ВАЗ 21064, которая шла на экспорт, помимо этих удобств, оснащалась эксклюзивными бамперами со встроенными поворотниками и модернизированной проводкой. Экспортная версия оснащалась пятиступенчатой ​​механической коробкой передач с пониженным передаточным числом, что значительно снижало расход топлива. Салоны экспортных машин обрабатываются с применением дорогих материалов, а в некоторых случаях для иностранных дилеров сиденья обтягиваются натуральной кожей, что значительно увеличивает стоимость автомобиля.

Загрузки

ВАЗ «шестерка» в первые семь лет производства стабильно оставалась самой престижной моделью в своем классе и считается образцом надежности и высокого уровня комфорта. Благодаря своей репутации автомобиль ВАЗ 2106 с конца восьмидесятых и до начала века был одним из самых популярных среди россиян со средним достатком, несмотря на то, что модель устарела, а качество сборки оставляло желать лучшего.

Характеристики :

  • Кузов — четырехдверный седан, пятиместный.
  • Шасси — ВАЗ 2101.
  • Двигатель ВАЗ 2106.
  • Топливо — бензин.
  • Количество цилиндров — 4.
  • Объем цилиндра — 1570 см3.
  • Мощность — 76 л.с. при 5400 об/мин.
  • Расположение цилиндров — рядное.
  • Количество клапанов — 8.
  • Поршень Длина хода 80 мм.
  • Диаметр цилиндра — 79 мм.
  • Степень сжатия 8,5.
  • Силовой — карбюратор.

Размеры:

  • Длина — 4166 мм.
  • Высота — 1440 мм.
  • Ширина — 1611 мм.
  • Колесная база 2424 мм.
  • Вес 1045 кг.

Динамика :

  • Разгон до 100 км/ч — 17,5 сек.
  • Максимальная скорость — 154 км/ч.

Сколько стоит ВАЗ 2106

ВАЗ 2106 продолжают пользоваться устойчивым спросом у россиян, машина надежная, достаточно комфортная и быстрая. Высокооборотный двигатель обеспечивает приемистость, двигатель относительно экономичен.Цены на автомобиль варьируются от 20 000 до 65 000 рублей в зависимости от года выпуска и технического состояния.

Владельцы

Поскольку ВАЗ 2106 вообще считалась лучшей моделью в своем классе более 30 лет, отзывы покупателей в основном были положительными. Даже сейчас, по прошествии почти десяти лет с того дня, когда с конвейера сошла последняя «шестерка», отзывы об автомобиле были ничуть не хуже. Владельцы отмечают в первую очередь его надежность, экономичность и относительно недорогое обслуживание.Многие владельцы считают «шестерку» престижной моделью. Лучшие ВАЗ 2106, которые дожили до наших дней, хорошо выглядят и даже могут считаться редкими экземплярами.

Как натянуть цепь на ВАЗ-2106 своими руками: особенности ремонта

Перед тем, как натянуть цепь на ВАЗ-2106, необходимо тщательно проверить газораспределительный механизм. Если регулировка невозможна, необходимо установить новый привод. По мере износа цепь растягивается, ее длина увеличивается, следовательно, нарушаются фазы газораспределения.Такты впрыска и выпуска не совпадают – это сказывается на работе двигателя в целом. Цепь может порваться, если ее качество плохое, а износ чрезмерный.

Подготовка к замене цепи привода


Перед тем, как натянуть цепь на ВАЗ-2106, ее необходимо заменить. Для выполнения работ необходим следующий инструмент:

  1. Ключи рожковые и гаечные на «10», «13», «17».
  2. Ключ с трещоткой на 38. С его помощью вращается коленчатый вал.
  3. Крестовые и плоские отвертки.
  4. Монтажная лопатка.
  5. Молоток.
  6. Трещотка и набор головок.

Обязательно приобретите новую цепь и прокладку под крышку головки блока. Но, как показывает практика, возможно повторное использование прокладки, герметичность нарушается только после ее полного разрыва.

Проведение замены цепи

Для самостоятельной замены цепи ГРМ потребуется выполнить ряд таких действий:



  1. Снять крышку с головки блока. Для этого откручиваем все гайки, которые используются для крепления. Не теряйте шайбы и снимите все насадки, которые будут мешать.
  2. Поверните коленчатый вал с помощью ключа с храповым механизмом так, чтобы метка на звездочке распределительного вала совпала с меткой.
  3. Стопорную пластину необходимо выпрямить с помощью тонкого зубила и молотка.

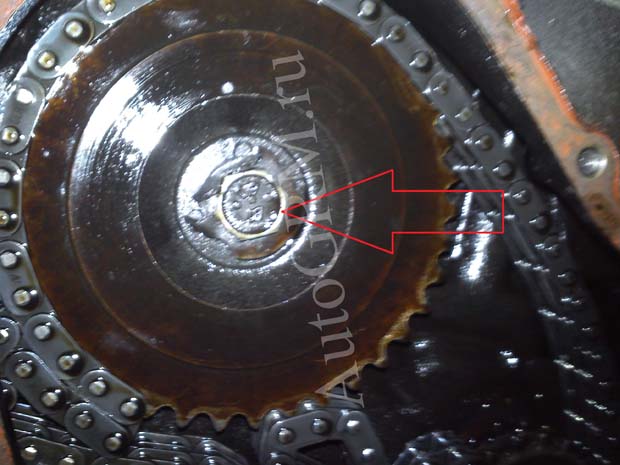

  4. Снимите болт крепления звездочки распределительного вала. Для облегчения скручивания нужно включить пятую скорость (или четвертую), задействовать ручной тормоз. Болт полностью выкручивать не нужно.
  5. Снимите демпфер и башмак натяжителя, затем отвинтите ограничительный штифт.
  6. Не допускайте падения звездочки и цепи. Аккуратно снимите звездочку с распредвала, затем с коленвала и осторожно вытащите ее.
  7. Новую цепь необходимо смазать свежим маслом, затем надеть ее на звездочку коленчатого вала, затем на привод вспомогательных шестерен.
  8. Из стальной проволоки сделать небольшой крючок и, поддев им цепь, поднять вверх.

После проведенных манипуляций можно установить звездочку на распредвал, закрутить болт и зафиксировать пластиной.Перед тем, как натянуть цепь на ВАЗ-2106, необходимо убедиться в совпадении меток ГРМ. Для этого проверните коленчатый вал (при выключенной передаче) и убедитесь, что все метки совпадают.

Замена натяжителя


Этот элемент необходим для натяжения цепи ВАЗ-2106. Заменить его очень просто, для этого достаточно выполнить следующие действия:



  1. Демонтировать старый натяжитель, для этого открутить две гайки, которые его крепили.
  2. Открутить накидную гайку — это удобно делать тисками.
  3. Зажмите натяжитель в тисках и отверните гайку. Осмотрите цанговый зажим, расположенный внутри гайки.
  4. В том случае, если у данной клипсы нет дефектов, можно собрать механизм и сделать его «зарядку». Для этого нужно утопить плунжер внутрь корпуса, а затем затянуть гайку.

Натяжение приводной цепи


При установке натяжителя необходимо слегка ослабить гайку и провернуть коленчатый вал по часовой стрелке — это позволит натянуть цепь.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
