Рубрика: Подвеска

Двухрычажная подвеска: 403 — Доступ запрещён – Подвеска автомобиля — Википедия

Двухрычажная подвеска на каких авто. Двухрычажная подвеска. Устройство и принцип работы многорычажной подвески. Устройство и принцип работы двухрычажной подвески Задняя подвеска независимая многорычажная

В общих чертах устройство двухрычажной подвески довольно простое. Есть два рычага, как правило, А-образной формы, основанием треугольника обращенные к колесу. Рычаги закреплены подвижно. Внутренней стороной нижний рычаг крепится к подрамнику или, если кузов не является несущим, к раме, верхний рычаг – к кузову. Внешней стороной рычаги подвижно соединены со стойкой, несущей колесо. В случае с передней подвеской стойка является поворотной. Между рычагами находится гасящий колебания упругий элемент , который в наши дни обычно состоит из пружины и телескопического амортизатора.

Наибольшее влияние на управляемость автомобиля, оснащенного такой подвеской, оказывает взаимное расположение рычагов и соотношение их длин. Короткие рычаги одинаковой длины практически не встречаются, так как при их наличии при преодолении автомобилем неровности произойдет перемещение колеса не только в вертикальном, но и в горизонтальном направлении. Иными словами, изменится колея, что является крайне нежелательным эффектом с точки зрения управляемости. Как следствие, верхний рычаг обычно в 1,5 – 1,8 раза короче нижнего. Этим удается добиться такого изменения развала колес, чтобы внешнее по отношению к центру поворота колесо (как более нагруженное) всегда оставалось перпендикулярным дорожной поверхности, что в свою очередь означает максимальную способность передачи боковой нагрузки.

Кстати, подвеску Макферсона, о которой мы говорили в прошлый раз, можно считать перевернутой «двухрычажкой». Отсутствие поперечного смещения верхнего конца стойки, характерное для схемы Макферсона, фактически эквивалентно очень длинному верхнему рычагу в двухрычажной подвеске. Теперь становится понятна природа кинематических огрехов подвески на направляющей стойке.

Другие преимущества двухрычажной подвески – лучшая шумоизоляция и передача меньшей части нагрузок на кузов, относительная легкость ремонта.

Недостатки тоже есть. Стоимость проектирования и обслуживания такой подвески выше, чем у Макферсона, ведь грамотная настройка «двухрычажки» – довольно сложная геометрическая задача. Кроме того, горизонтальная ориентация подвески «съедает» место под капотом, а также в багажном отсеке, если речь о задней подвеске . Как следствие, двухрычажную подвеску сейчас почти нереально встретить на переднеприводных компактах с поперечным расположением мотора. Затрудняет такой тип подвески и проектирование сминаемых при ударе зон кузова.

Дополнительные сложности возникают с применением двойных поперечных рычагов в задней подвеске. Дело в том, что чем больше и мощнее двигатель (то есть выше крутящий момент), тем сильнее изгибаются рычаги подвески при торможении и разгоне. Большинство же мощных машин как раз заднеприводные, и их природная неустойчивость только усугубляется таким эффектом. Даже при простом сбросе газа в повороте без нажатия педали тормоза возникает отрицательное схождение колес («носочки врозь»). Внешнее по отношению к виражу колесо как более нагруженное определяет поведение авто, и машина демонстрирует ярко выраженную избыточную поворачиваемость до потери управления.

Именно по этой причине долгое время своих позиций не сдавал неразрезной задний мост. Но технический прогресс рано или поздно решает любую проблему. Сначала инженеры компании Porsche, столкнувшиеся с описанными трудностями на модели 928 с установленным в передней части 8-цилиндровым мотором, решили обратить эластичность рычагов на пользу дела. К нижним рычагам задней подвески они прикрепили продольные «ломающиеся» тяги. Когда на торможении поперечные рычаги отгибаются назад, тяги доворачивают колеса «носочками внутрь».

Porsche 928 действительно славился управляемостью, а решение получило название «мост Вайсзах», в честь города Вайсзах на земле Баден-Вюртемберг, где находится испытательный полигон Porsche. Это было штучное решение, которое открыло путь к решению, более пригодному для тиражирования.

В 1982 году конструкторы Daimler-Benz на модели 190 (W201) применили первую в мире многорычажную заднюю подвеску. Несмотря на то что рычагов с каждой стороны насчитывалось пять, это была все та же «двухрычажка», только все ее «выверты» теперь пресекались дополнительными рычагами. Верхний и нижни

Двухрычажная подвеска

Двухрычажная подвеска — распространенный тип независимой подвески. Конструкция двухрычажной подвески основана на применении двух рычагов, верхнего и нижнего, прикрепленных одним концом к кузову, а другим — к ступице колеса.

На заре автомобильной эпохи, машины отличались от конных экипажей лишь наличием двигателя. Соответственно и подвеска в виде балки на эллиптических рессорах перекочевала на них практически без изменений.  Однако ее несовершенство по мере увеличения скорости автомобилей все больше давало о себе знать, и в результате усилий инженеров и изобретателей ей на смену пришла независимая, двухрычажная.

Автомобили начала ХХ века, столь непохожие на современные, были далеки от понятий «комфорт» и «управляемость». А именно этого и не хватало покупателям отнюдь не дешевых автомобилей.

Добиться приемлемых ходовых качеств удалось с началом применения независимых подвесок. Они, как и большинство автомобильных разработок, перекочевали на гражданские автомобили из автоспорта. Высокие скорости и зависимые подвески, оказались вещами несовместимыми. Управляемость на виражах оставалась на уровне тех же конных экипажей. Кроме того, кузов автомобиля находился над балками мостов, поэтому центр тяжести был высоким. И если при езде по прямой никаких проблем не возникало, то быстрые повороты приходилось преодолевать едва ли не со скоростью пешеходов.

Несмотря на то, что двухрычажная подвеска появилась на автомобилях еще до Второй мировой войны, она до сих пор считается самой сбалансированной и оптимальной для легкового автомобиля. Кроме того, на болидах самой известной гоночной серии «Формула-1», используется «двухрычажка». Российские автолюбители не понаслышке знакомы с такой конструкцией — на «Жигулях» классического семейства, от «Копейки» до «Семерки» передняя подвеска была независимой, двухрычажной.

Конструкция двухрычажной подвски

Также, как и почти сто лет назад, она представляет собой два рычага, расположенных поперечно, один над другим. Нижний, через сайлентблоки, опирается на балку или подрамник, а верхний – на кузов. Другие концы рычагов, через шаровые опоры, соединены со ступицей колеса.

Для экономии пространства и достижения оптимальной кинематики работы подвески применяются рычаги разной длины. Верхний, короткий, выполнен в виде буквы «А», а нижний, в виде буквы «L».

В качестве упругого элемента в двухрычажной подвеске может быть использована пружина, торсион, пневмобаллон или полуэллиптическая рессора. Правда, последняя на легковых автомобилях практически не встречается и используется лишь на легких грузовичках.

Вместе с амортизатором упругий элемент одним концом крепится к нижнему рычагу, а другим к кузову автомобиля.

Плюсы и минусы двухрычажной подвески

Как уже упоминалось выше, независимая двухрычажная подвеска наделяет автомобиль хорошей управляемость. Но это не единственное ее достоинство. При проезде неровностей толчки при работе подвески гасятся более эффективно, что в лучшую сторону сказывается на уровне комфорта при езде. И самое главное, этот тип независимой подвески на сегодняшний день является самым надежным.

Если она настолько хороша, то почему она не ставится на все автомобили? Проблема в  том, что у двухрычажной подвески есть существенный недостаток. Дело в том, что верхний рычаг довольно ощутимо «съедает» подкапотное пространство. А если учесть, что подавляющее большинство современных автомобилей переднеприводные, с поперечным расположением двигателя, то «двухрычажке» просто не находится места в кузове. По этому практически все автомобили А-, B- и С-класса довольствуются компактной и более дешевой в производстве подвеской типа McPherson. По той же причине двухрычажная подвеска практически не используется на задней оси автомобилей, потому как уменьшает полезный объем багажника.

Рано или поздно изнашивается любая, даже самая надежная подвеска. Тут всплывает еще один минус «двухрычажки». Дело в том, что сейчас рычаги делаются неразборными. То есть и шаровая опора и сайлентблоки выполнены одной деталью. А сами рычаги, для снижения неподрессоренных масс в основном изготавливаются из алюминия. Поэтому при износе, скажем, «копеечных» сайлентблоков или шаровой опоры, приходится покупать недешевый рычаг целиком.

Состояние элементов подвески можно продиагностировать самостоятельно. Для этого достаточно поддомкратить нужное колесо, а затем при помощи монтажки проверить состояние шаровых опор и сайлентблоков. Последние чаще всего рассчитываются на весь срок службы автомобиля и не требуют к себе внимания. А вот самыми уязвимыми местами в двухрычажной подвеске являются шаровая опора и амортизатор. Несмотря на простоту конструкции, ремонт лучше доверить профессиональным автослесарям, но, при соответствующих навыках, приспособлениях и желании, можно сделть и самостоятельно.

ДВУХРЫЧАЖНАЯ ПОДВЕСКА – ОСОБЕННОСТИ И ОБСЛУЖИВАНИЕ

Один из вариантов подвески, устанавливаемой на переднем мосту автомобилей, – Double Wishbone, на русском языке этот вид конструкции называется подвеска на двух поперечных рычагах. Широко ставится на спортивных легковых машинах и модификациях гражданских моделей, легковых машинах бизнес и представительского класса. Порой Double Wishbone встречается и на задней оси, но достаточно редко.

В ходе эксплуатации автомобиля подвеска на двойных, расположенных поперечно рычагах, как и любая другая, требует обслуживания и ремонта. Все для этого необходимое предлагаем приобрести в автомагазине Part-Auto.ru. Рассмотрим детальнее конструкцию данного вида подвески, чтобы понимать какие запчасти могут потребоваться.



Конструкция подвески типа Double Wishbone



Double Wishbone – достаточно простой вид независимой подвески, проще только стойки MacPherson. Впервые такая схема ходовой на серийных автомобилях появилась в 1935 году и используется по настоящее время не утратив актуальности.

Основные конструкционные элементы:

• рычаг, точнее пара рычагов, верхний и нижний, расположенных поперечно относительно траектории движения автомобиля, иногда параллельно друг другу;
• витая пружина, по одной слева и справа;
• амортизатор, по количеству пружин тоже, как правило, пара, зачастую амортизатор и пружина формируют стойку, как в классической подвеске МакФерсон;
• компоненты крепления, речь о резинометаллических втулках, сайлентблоках и шаровых опорах.

Вот все эти элементы могут выходить из строя, изнашиваться и повреждаться, что обуславливает их замену и необходимость покупки. По этому поводу обращайтесь к нам в автомагазин и купите что потребуется – рычаги, сайлентблоки, пружины, шаровые опоры, амортизаторы.

Обращайте внимание на то что пружины, как и амортизаторы, могут отличаться и напрямую определяют ходовые характеристики автомобиля. То есть можно приобрести аналогичные детали тем что установлены, а можно изменить работу подвески подобрав амортизаторы (демпфирующие элементы) и пружины с иными характеристиками.

С рычагами такой фокус не получится, они выбираются только из идентичных тем что были установлены. Обусловлено все точками крепления, их расположением и расстоянием между ними. Все дело в том что конструкционно Double Wishbone у разных производителей и даже моделей одного производителя может отличаться по количеству точек крепления рычагов и их форме. Самый простой вариант это пара точек крепления (одна к кузову и одна к поворотному кулаку, речь о передней подвеске с управляемыми колесами) и прямой рычаг. Но такая схема используется редко сейчас. Больше распространен вариант с тремя точками крепления (одна к поворотному кулаку и пара к кузову). Рычаги в такой схеме бывают:

• L-образными;
• H-образными, такая форма рычагов используется только при установке рассматриваемого нами типа подвески на заднем мосту;
• U-образными;
• A-образными.

Второй важный момент. Верхний и нижний рычаги могут быть идентичны или отличаться не только по форме, но и по размерам, один длиннее, другой короче. Вариант подвески Double Wishbone с верхним коротким рычагом называется SLA. Это необходимо чтобы обеспечить отрицательный развал.

В качестве точек крепления, размещенных на кузове, выступают поперечная балка или подрамник. К ним рычаг крепится при помощи сайлентблоков. К поворотному кулаку рычаг прикрепляется при помощи шаровой опоры, чтобы обеспечить подвижность ступичного узла передних управляемых колес.



Особенности обслуживания и эксплуатации



Конструкция подвески на двух поперечных рычагах обуславливает высокие конструкционные нагрузки на сайлентблоки. Их приходится заменять чаще всего. Ресурс рычагов зависит как от условий эксплуатации, так и от материала их изготовления (алюминий или сталь). Порой выходят из строя пружины и амортизаторы, которые необходимо заменять.

Несмотря на всю относительную конструкционную сложность подвеска Double Wishbone имеет ряд неоспоримых преимуществ, среди которых прогрессивная геометрия, возможность выставлять требуемые углы установки колес (развал, кастор, крена), лучшая управляемость и устойчивость на дороге, вариативность установления демпфирующих элементов (амортизаторов).

Все необходимое для обслуживания и ремонта подвески на двух поперечных рычагах предлагаем приобрести в нашем магазине Part-Auto.ru.

Подвеска на двойных поперечных рычагах — Википедия

Материал из Википедии — свободной энциклопедии

Подвеска на двойных поперечных рычагах — развитие^{[источник не указан 164 дня]} работ Макферсона.

Двухрычажная подвеска

Подвеска имеет два рычага: один в верхней части и один внизу, амортизатор при этом закреплен за нижним рычагом.

Такая конструкция предлагает более прогрессивную геометрию.

Есть главное различие между подвеской Макферсона:

Чем больше сжата подвеска с двойными поперечными рычагами, тем больше будет отрицательный развал, что осуществляется благодаря использованию рычагов разной длины. Это положительно сказывается на управлении в такие моменты, когда вы сильно закладываете в поворот и автомобиль начинает соскальзывать с траектории. В эти моменты система подвески на поперечных рычагах будет поддерживать лучший контакт шины с дорогой. А значит, автомобиль будет устойчивее при прочих равных.

Конечно, автомобили с подвеской Макферсон могут быть улучшены установкой жестких пружин, но добиться таких же характеристик, как на двойных поперечных рычагах, они не способны. Последние могут оставаться мягкими, без ущерба пятну контакта. Например, такая схема идеальна для нового Alpine A110, который, получив передние и задние двойные поперечные рычаги, показывает отличные эксплуатационные характеристики. Подвеска не так жестка, что приводит к тому, что автомобиль остается комфортным даже на ухабистых дорогах.

Из-за более сложной конструкции двойные рычаги позволяют выставить развал, кастер и углы крена. Конструкция также дает гораздо больше свободы с размещением демпферов, что опять же приводит к возможности разнообразной установки амортизаторов. Правда, подходит такая разнообразная модель установки исключительно для гоночных или некоторых очень дорогих дорожных спортивных автомобилей.

Наконец, в виду того что амортизатор не торчит в верхней части, этот тип подвески гораздо более экономичный по отношению к вертикальному пространству — вы получаете разумную степень перемещения подвески без необходимости поднимать клиренс, что отрицательно повлияет на управляемость, увеличивая центр тяжести.

Важным фактором является стоимость. Там, где Макферсон проста и дешева, подвеска с двойными поперечными рычагами дороже и сложнее. Конструкция и ее изготовление, как правило, будет увеличивать затраты на производство, поэтому она чаще всего ставится на более дорогие модели, где качество управляемости является более важным приоритетом, чем денежные издержки. Плюс чем больше сочленений и звеньев, тем больше вероятность поломок. Владелец будет обременен более высокими затратами на обслуживание.

Следующая проблема — расположение в подкапотном пространстве. Да, вертикальная установка имеет ряд огромных преимуществ — места здесь хоть отбавляй, но в горизонтальной плоскости ситуация не столь радужная. «Лишний» рычаг сверху делает свое дело, тем самым съедая немного пространства внутри салона, увеличивая ширину автомобиля или делая и то и другое одновременно.

описание, принцип действия, плюсы и минусы

Сейчас на автомобили устанавливают разные типы подвесок. Есть зависимая и независимая. В последнее время на автомобили бюджетного класса устанавливают полузависимую балку сзади и «МакФерсон» спереди. На машинах бизнес- и премиум-класса всегда использовалась независимая многорычажная подвеска. Какие плюсы и минусы у нее? Как она устроена? Обо всем этом и не только – далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса. Впервые многорычажная подвеска была установлена на «Ягуар Е-Туре» в начале 60-х годов. Со временем она модернизировалась и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

В чем особенности данной конструкции? Многорычажная подвеска предполагает наличие следующих элементов:

• Подрамника.
• Поперечных и продольных рычагов.
• Опоры ступицы.
• Амортизаторов и пружин.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний передний рычаг подвески отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага – по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Стабилизатор поперечной устойчивости устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска – это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Недостатки

Если поднимается вопрос о том, что лучше — балка или многорычажная подвеска, — стоит рассмотреть минусы последней. Самый большой недостаток – это сложность конструкции. Отсюда дороговизна обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Следующее – ресурс. Так как в конструкции используется много шарниров, рычагов и стайлентблоков, все они рано или поздно выходят из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается балки, она практически вечная. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум что требуется заменить – это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажной подвеске при езде по неровностям требуется большее внимание. Если машина начала издавать стуки в передней или задней части, стоит осмотреть состояние рычагов и стайлентблоков. При наличии люфтов и свободного хода их следует заменить. Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов на одно колесо. Несмотря на большой возраст и низкую стоимость автомобиля, запчасти для него не стали дешевле. То же самое касается и других машин, на которых используется данный тип подвески. При замене сайлентблоков нужен подъемник или смотровая яма. Обычно такие машины ремонтируются в сервисных центрах. А это дополнительные расходы.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние шарнира равных угловых скоростей. На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем резиновые уплотнители и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Уделите этому месту особое внимание. Если глушитель бьет о кузов, есть характерные следы ударов, стоит заменить его подушку. В большинстве случаем проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, она имеет множество недостатков. Но главное ее преимущество – это комфорт. То, как едет этот автомобиль, не сравнить ни с чем. Также он более маневренный. Если стоит выбор — балка или многорычажка, — стоит отталкиваться от бюджета. Последнюю подвеску надо брать только в случае, если вы готовы потратить как минимум 400 долларов на ее обслуживание.

Виды подвески



По своей конструкции подвеска МакФерсон является развитием подвески на двойных поперечных рычагах, в которой верхний поперечный рычаг заменен на амортизаторную стойку. Благодаря компактности конструкции подвеска McPherson широко используется на переднеприводных легковых автомобилях, так как позволяет поперечно разместить двигатель, коробку передач и другое навесное оборудование в подкапотном пространстве. Основное преимущество данного типа подвески —  простота конструкции, а также большой ход подвески, препятствующий пробоям. Вместе с тем, конструктивные особенности подвески (шарнирное крепление амортизаторной стойки, большой ход) приводят к значительному изменению развала колес (угла наклона колеса к вертикальной плоскости). В повороте развал уходит в плюс, колесо как бы подворачивается под машину, в связи чем резко ухудшается способность автомобиля проходить поворот на большой скорости. Это основной минус подвески Макферсон, именно поэтому данный тип подвески не применяется на спортивных автомобилях и автомобилях премиум-класса.

Подвеска МакФерсон имеет следующее устройство:

1. пружина

2. стойка амортизатора

3. тяга стабилизатора поперечной устойчивости

4. поперечный рычаг с шаровой опорой

5. подрамник

6. поворотный кулак

Подвеска крепится к кузову через подрамник, который является несущей конструкцией. Он жестко крепится к кузову либо через сайлентблоки,чтобы снизить вибрации передающиеся на кузов. Сбоку к подрамника крепятся два треугольных поперечных рычага, которые через шаровое соединение соединяются с поворотным кулаком. Поворотный кулак осуществляет поворот колеса за счет рулевой тяги которая крепится к нему сбоку. Непосредственно к рулевому кулаку крепятся амортизаторы с установленными на них пружинами. К амортизаторам через шаровые соединения подходят две тяги от амортизатора поперечнойустойчивости, которые отвечает за поперечную устойчивость. Как видите устройство подвески достаточно простое, чтобы описать его в 3 строчки.

Плюсы и минусы

Плюсы

+ низкая стоиомость

+ легко обслуживается

+ компактность

Минусы

— Большая нагрузка на кузов в местах крепления

— Плохая управляемость в поворотах

— Передача шумов дорожного покрытия на кузов

Видео работы подвески Макферсон:

 http://www.youtube.com/watch?v=I7XJO3F476M

К сожалению до сих пор достоверно не известно, кто первый изобрел двухрычажную подвеску, впервые она появилась в начале 30-х годов на автомобилях марки Packard. Эта компания базировалась в сердце американского автомобилестроения городе — Детройт. Первый автомобиль марки Пакард сошел с конвейера в 1899 году, последний был построен в 1958. После 30-ых годов множество американских автомобилей стало оснащаться двухрычажной подвеской, чего нелья сказать о Европе, т.к. из-за размеров автомобиля не хватало места для размещения такой подвески. С тех прошло много времени и сейчас подвеска на двойных поперечных рычагах считается идеальным видом независимой подвески. Из-за своих конструктивных особенностей она обеспечивает лучший контроль за положением колеса относительно дороги, ведь двойные рычаги всегда держат колесо перпендикулярно дороге, по этой причине управляемость таких автомобилей гораздо лучше.

Двухрычажная подвеска может применяться на передней и задней оси автомобиля. Подвеска используется в качестве передней подвески на многих спортивных автомобилях, седанах представительского и бизнес класса, а также на болидах формулы один.

Устройство двухрычажной подвески:



1. верхний поперечный рычаг
2. амортизатор
3. пружина
4. приводной вал
5. рулевая тяга
6. нижний поперечный рычаг

Конструкция подвески на двойных поперечных рычагах включает два поперечных рычага, пружину и амортизатор.

Рычаг может иметь Y-образную или U-образную форму. В отличии от Макферсона, тут два рычага, каждый из рычагов крепится к кузову через сайлентблоки и к поворотному кулаку через шаровое соединение.Верхний рычаг, как правило, имеет меньшую длину, что дает отрицательный угол развала колеса при сжатии и положительный – при растяжении (отбое). Данное свойство придает дополнительную устойчивость автомобилю при прохождении поворотов, оставляя колесо перпендикулярным дороге независимо от положения кузова.

Плюсы и минусы

Плюсы

+ перпендикулярное положение колеса относительно дороги в поворотах

+ сопротивление клевкам

+ улучшенная управляемость

Минусы

— большой размер

— стоимость

— трудоемкое обслуживание

Видео работы двухрычажной подвески



Дальнейшее развитие двухрычажной подвески. Это самая распространенная подвеска на задней оси на сегодняшний момент. Это вызвано тем что при использовании двухрычажной подвески при торможении или сбросе газа (на заднеприводных автомобилях) происходит изменение угла схождение задних колес. Т.к. подвеска крепится к подрамнику через сайлент блоки, которые при торможении деформируются и задние колеса начинают смотреть наружу. В этом явлении казалось бы ничего страшного, но представьте что вы перебрали со скоростью в повороте и решили прибегнуть к торможению, тормозить в поворте сама по себе уже не очень хорошая идея. А тут еще и внешнее нагруженное колесо начинает смотреть наружу поворота, автомобиль очень быстро приобретает избыточную поворачиваемость и последствия могут быть самыми печальными. Можно предотвратить данное явление заменив сайлент блоки на шарнирные соединения, но тогда очень сильно пострадает комфорт, ведь никому не хочется стучать зубами на кочках. Поэтому инженеры пошли другим путем.

Первым автомобилем который был лишен этих недостатков стал Porsche 928, в задней подвеске применялась классическая двухрычажная схема, но с небольшими изменениями, к нижним поперечным рычагам присоединили направленные вперед короткие вспомогательные тяги, это помогло избежать избыточной поворачиваемости. В результате, Порш отлично и безопасно рулился. Следующим автомобилем с многорычажной подвеской стал Mercedes-Benz 190 (модель W 201). В подвеске работала пространственная конструкция из 5 рычагов, которая практически полностью убирала негативное влияние сайлентблоков на поведение колеса во время торможения в повороте.

На сегодняшний день все автоконцерны имеют свои конструкции многорычажных подвесок, но общий принцип везде один и тот же. На рисунке ниже подвеска автомобиля Volkswagen Golf V.

1. подрамник

2. стабилизатор поперечной устойчивости

3. опора амортизатора

4. амортизатор

5. задний нижний поперечный рычаг

6. тяга стабилизатора поперечной устойчивости

7. продольный рычаг

8. пружина

9. передний нижний поперечный рычаг

10. задний нижний поперечный рычаг



Плюсы и минусы

Плюсы

+  положительное схождение колес в повороте

+ уменьшение влияния эластокинематики

+ улучшенный комфорт и управляемость

Минусы

— стоимость

— трудоемкое обслуживание и настройка





Наша подвеска DGR прекрасно работает во всех трех конструкциях. Чтобы купить подвеску DGR нажмите сюда.

{jcomments on}

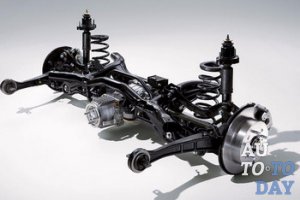

Как работает многорычажная подвеска, её преимущества и недостатки

Подвеска является одной из важнейших систем автомобиля, напрямую влияющих на уровень комфорта и безопасности. Технологии развиваются, и автопроизводители постоянно совершенствуют конструкции, применяя новые решения. Сегодня в автомобилестроении используется много разновидностей подвесок, базирующихся на основных видах – зависимой, независимой и полузависимой. Все они представлены в различных вариантах и соединениях, могут отличаться по конструкции, численности и расположению рычагов, типу демпфирующего, а также упругого элемента, но предназначение у системы подрессоривания остаётся неизменным. Подвеска призвана выполнять функции снижения вибрации и ударов, вызванных неровностями дорожного покрытия, что позволяет уменьшить нагрузки на корпус кузова и увеличить уровень комфорта всех находящихся в салоне авто. Благодаря системе соединены колёса или неразрезные мосты с кузовом либо рамой, передаётся тяга от двигателя, стабилизируется положение машины при езде, уменьшаются вероятные крены корпуса кузова. Также путём сохранения нужной геометрии положения и перемещения колёс подвеской, являющейся связующим звеном, обеспечивается точность маневрирования.

Особенности функционирования многорычажной подвески, её преимущества и недостатки.

Сегодня наиболее широко распространена сборка автомобилей, где спереди монтированы стойки Мак Ферсона и на задней оси – полузависимая торсионная балка, при этом растёт популярность и многорычажных подвесок, появившихся на свет ещё в середине ХХ столетия и с тех пор заметно эволюционировавших. Сегодня сложные системы с множеством рычагов широко применяются как крепления на задней оси легковых автомобилей (в основном, задне- и полноприводных). Ранее многорычажные подвески были атрибутом только авто премиум сегмента (Мерседес, Ауди, БМВ), но многообразие вариантов и понижение затрат на производство расширили поле деятельности. Использование ходовой этого типа обеспечивает машине плавность хода и отличную управляемость, снижает шум, но, как и в ситуации с другими вариациями имеются и преимущества, и недостатки.

Устройство многорычажной подвески

Ходовая часть автомашины являет собой совокупность деталей и узлов. Кроме прочих классификаций подвески делят на подвиды по числу и расположению рычагов. Если в конструкции применено два рычага, подвеску называют двухрычажной, если больше – многорычажной. Рычаги могут быть расположены вдоль, поперёк продольной оси машины либо под углом по отношению к ней. Многорычажная подвеска отличается сложностью конструкции и стоимость её значительно выше, чем двух- или однорычажной, при этом конструкторам удалось добиться близкого к идеалу без отклонений в вертикальной плоскости и эффекта «подруливания» перемещения колеса. Как и при любом другом типе системы в строении применяют направляющие, демпфирующие и упругие элементы. Так, устройство многорычажной подвески имеет ряд основных составляющих:

Независимая многорычажка, которой оснащаются современные автомашины, состоит из трёх или пяти поперечных рычагов. В конструкции также примененён стабилизатор поперечной устойчивости, препятствующий раскачиванию несущей части, снижающий угол крена корпуса при поворотах и обеспечивающий постоянство сцепления колёс с дорогой. В роли несущего элемента конструкции выступает подрамник (или рама), к нему и крепят поперечные рычаги, соединённые с опорой ступицы, что обуславливает её поперечное расположение. Зависимо от разновидности системы амортизаторы и пружины может заменять пневматическая стойка. В системе также присутствуют соединительные элементы – сайлент-блоки и шаровые опоры, с их помощью рычаги соединяют с подрамником.

Соединение с опорой ступицы при варианте установки на управляемой оси выполняется посредством шаровых опор, обеспечивающих ступице возможность менять угол положения. На задней оси применяются резиновые крепления сайлент-блоки, но ввиду появления тенденции подруливаемых задних колёс могут быть использованы и шаровые элементы. Подвеска Multilink жёстко закреплена по отношению к боковому и горизонтальному перемещению в продольном направлении, автомобилю обеспечена плавность хода даже на значительных неровностях дороги, а также отличное вхождение в повороты. Ставят многорычажку как на заднюю ось, так и на переднюю. Во втором случае рычаги могут быть замещены реактивными тягами, которые способны выполнять задачи стабилизатора устойчивости и рычага.

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

Из чего состоит подвеска – Виды подвесок легковых автомобилей — 22 типа подвесок легкового авто

Из чего состоит подвеска автомобиля

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Зависимая

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

1. Зависимая.
2. Независимая.

Независимая

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Расположение элементов подвески

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

1. Элементы, обеспечивающие упругость.
2. Направляющие элементы.
3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Амортизатор

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. Амортизаторы гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры. Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Устройство амортизатора

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

• верхней и нижней проушин, предназначенных для крепления всего амортизатора;
• защитного кожуха;
• цилиндра;
• штока;
• поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Стабилизатор поперечной устойчивости

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Читайте другие наши статьи:

Как провести диагностику подвески

Какие подвески бывают

Тюнингуем подвеску самостоятельно

Подвеска автомобиля — схема, устройство, виды

Что такое подвеска современного транспортного средства и ее предназначение? В первую очередь, это совокупность отдельных узлов и агрегатов, выполняющих роль промежуточного звена между дорожным полотном и собственно автомобилем. Именно эта система кардинально решает проблему сглаживания, или «гашения», колебаний, вызванных неровностями дорожного полотна. Кроме того, подвеска автомобиля, схема которой представлена ниже, обеспечивает надежное соединение кузова транспортного средства и колес.

Функциональное предназначение подвески можно сформулировать следующим образом: осуществление устойчивой связи между кузовом транспортного средства и его колесами с одновременной минимизацией воздействия колебательных процессов, вызванных неровностями дорожного полотна.

Устройство подвески автомобиля

Подвеска современного автомобиля представляет собой достаточно сложную в техническом исполнении систему, состоящую из следующих узлов и агрегатов:

• Упругие элементы. Компоненты системы, обладающие специфическими физическими характеристиками и равномерно  передающие нагрузку от дороги кузову автомобиля. Подразделяются на неметаллические (резиновые, пневматические, гидропневматические) и металлические (торсионы, рессоры, пружины) детали.

• Амортизаторы, или «гасящие» устройства, функциональное предназначение которых заключается в действенном нивелировании колебательных движений кузова автомобиля, получаемых от упругих элементов. Могут иметь пневматическое, гидравлическое или гидропневматическое конструктивное исполнение.

• Направляющие элементы – звенья системы, не только обеспечивающие надежное соединение кузова и подвески, но и  устанавливающие положение колес относительно кузова и наоборот. К ним относят разнообразные рычаги, как поперечные, так и продольные.

• Стабилизаторы поперечной устойчивости, выполняемые в виде упругой металлической штанги, соединяющей кузов транспортного средства с подвеской. Основная функция данного элемента – противодействие росту угла крена автомобиля, возникающего в процессе его движения.

• Опоры колес, или специальные поворотные кулаки, предназначенные для восприятия и последующего распределения нагрузок от колес на подвеску.

• Элементы крепления отдельных деталей, агрегатов и узлов системы. Выполняются в виде жестких болтовых соединений, шаровых шарниров (опор) или композитных сайлентблоков.

Основные варианты подвески

Устройство подвески автомобиля, безусловно, является прерогативой производителя. Тем не менее, в настоящее время, существует несколько основных (наиболее распространенных) вариантов систем подвески, различающиеся конструктивным исполнением направляющих элементов:

Зависимая подвеска

Основным конструктивным элементом данного типа подвески является жесткая балка, выполняющая роль неразрезного моста между колесами (правым и левым). Характерная особенность этого элемента заключается в зависимости (передаче перемещения в поперечной плоскости) одного колеса от другого. Современные производители применяют данный тип подвески на малотоннажных грузовиках, автомобилях коммерческого предназначения, а  также в качестве задней подвески на некоторых моделях внедорожников.

Наибольшее распространение получила зависимая подвеска, оснащенная направляющими рычагами или базирующаяся на продольных рессорах.

Видео — Подвеска автомобиля (ходовая часть)

Независимая подвеска

Данная подвеска автомобиля, схема которой предполагает независимость правых и левых колес автомобиля друг от друга, характеризуется повышенными амортизационными качествами, обеспечивающими плавностью хода. Это обусловило достаточно успешное ее применение в качестве передней и задней подвески легковых автомобилей.

Основой независимой подвески служат амортизаторы, или «гасящие» устройства. В настоящее время широко используются пневматические (газовые), гидропневматические (газо-масляные) и гидравлические (масляные) амортизаторы.

Активная подвеска

Третьим вариантом, имеющим более сложное конструктивное исполнение, является активная подвеска автомобиля, схема которой включает возможность изменения технических параметров в зависимости от условий эксплуатации автомобиля. Реализуются эти возможности посредством специализированной системы электронного управления.

Перечень изменяемых параметров:

• степень жесткости упругих элементов;

• уровень демпфирования «гасящих» устройств;

• длину направляющих элементов;

• степень жесткости  стабилизаторов поперечной устойчивости.

устройство подвески и виды подвесок

Подвеска автомобиля — комплекс узлов и элементов в составе ходовой части (шасси), основной задачей которого является обеспечение упругих связей между колесами и кузовом. Также подвеска принимает на себя различные нагрузки, испытывает воздействие сил, гасит колебания и т.д.  Если просто, подвеска на машине отвечает за соединение колес или мостов  с несущей конструкцией (кузов, рама).

При этом через подвеску на кузов передаются силы и моменты, которые возникают в результате контакта колес с дорожным покрытием. Также подвеска отвечает за необходимые особенности перемещения колес по отношению к кузову или раме. От конструкции подвески будет зависеть плавность хода, устойчивость автомобиля,  частично проходимость, управляемость и т.д. Далее мы рассмотрим устройство подвески, принцип работы и виды подвесок автомобилей.

Читайте в этой статье

Подвеска авто: устройство

Итак, подвеска это совокупность элементов, которые соединяют колеса и кузов, причем такая связь не жесткая, а упругая. Если рассматривать подвеску, в конструкцию включены:

• направляющие и упругие элементы;
• устройства для гашения колебаний;
• стабилизатор поперечной устойчивости;
• опора колеса и различные крепежи;

Направляющий элемент отвечает за соединения и передачу сил на кузов. Также указанные элементы подвески определяют, как колеса будут перемещаться по отношению к кузову авто. Направляющими элементами в подвеске являются рычаги. Рычаг подвески может быть продольным, поперечным, сдвоенным и т.д.

Следующей деталью является упругий элемент. На такой элемент приходятся нагрузки, передающиеся от колеса. С учетом того, что колесо движется по неровностям, упругие элементы накапливает энергию, после чего происходит передача на кузов авто.

• Упругий элемент может быть металлическим или не металлическим. К первой группе относят пружины, рессоры и торсионы. Сегодня в подвесках легковых авто обычно используются витые пружины.

Пружина может быть с постоянной или переменной жесткостью. Листовые рессоры обычно ставятся на грузовые автомобили. В вою очередь, торсион является металлическим упругим элементом, который работает на скручивание. Среди неметаллических упругих элементов в устройстве  подвесок можно выделить детали из резины, пневматические, а также гидропневматические решения.

Как правило, резиновыми являются всевозможные отбойники и буферы, которые ставятся в дополнение к металлическим упругим элементам. Что касается пневматических элементов, в этом случае деталь работает за счет сжатого воздуха. Кстати, именно пневмоподвеска позволяет изменять дорожный просвет и является самой комфортной.

Еще можно выделить гидропневматический элемент. В основе лежат две камеры, в одной из которых находится специальная рабочая жидкость, тогда как в другой закачан газ. Камеры разделяются особой перегородкой, отличающейся эластичностью.

• Устройство для гашения колебаний, более известное как амортизатор или стойка, необходимо для того, чтобы уменьшать амплитуду колебаний кузова, которые неизбежно возникают во время работы упругих элементов подвески.

Амортизаторы бывают разными (масляный, газо-масляный, газовый). Принцип работы похож, однако по свойствам есть отличия. Для ознакомления, масляный амортизатор (стойка) работает за счет сопротивления жидкости, которая течет из одной полости в другую через особые клапаны (отверстия).

Еще амортизаторы бывают однотрубными, то есть имеют один цилиндр, а также двухтрубными, когда таких цилиндров уже два.   Двухтрубные амортизаторы по длине более короткие и сегодня намного активнее используются, чем однотрубные.

Однотрубный амортизатор имеет как рабочую, так  и компенсационную полость в одном цилиндре. Двухтрубный имеет две трубы, которые располагаются одна внутри другой. Внутренняя труба выступает в роли рабочего цилиндра, тогда как наружная представляет собой компенсационную полость.

Еще следует добавить, что также есть амортизаторы, которые позволяют изменять демпфирующие свойства:

1. посредством ручной регулировки клапанов;
2. за счет использования электромагнитных клапанов;
3. благодаря изменению вязкости жидкости, на которую воздействуют электромагнитные поля;

Такие устройства позволяют гибко адаптироваться с учетом различных условий и нагрузок, стиля езды и т.д. При этом решения более сложные и дорогие, зачастую используются штатно на дорогих машинах и спорткарах, также встречаются на отдельных версиях тюнингованных авто.

• Еще в устройстве подвески можно выделить стабилизатор поперечной устойчивости, который перераспределяет вес по колесам авто в поворотах, чтобы избежать кренов.

Указанный стабилизатор является упругой штангой, которая через стойки присоединена к элементам подвески. Такой стабилизатор может стоять как на передней, так и на задней оси.

• Опора колеса (поворотный кулак) ставится на переднюю ось, принимает на себя усилия от колеса, после чего осуществляет перераспределение на рычаги, амортизаторы и другие элементы.

Детали подвески соединены с кузовом, а также и между собой различными крепежами. Как правило, в подвеске обычно используют 3 вида креплений: болтовое соединение (жесткое), соединение с использованием эластичных деталей (втулки из металла и резины, сайлент-блок), а также соединение с использованием шарового шарнира (шаровой опоры).

Втулки и сайлент-блоки нужны для того, чтобы соединять детали подвески, крепить элементы к кузову и т.д. (например, крепление подрамника). Необходимость использования эластичных элементов продиктована тем, что нужно уменьшать вибрации, а также исключить прямой контакт металлических деталей. В результате снижается вибронагруженность подвески, сама подвеска меньше шумит во время работы.

Что касается шаровой опоры,  это вид шарнирного соединения, который позволяет обеспечить правильную геометрию поворота колес за счет определенной свободы. Данная опора стоит на нижнем рычаге передней подвески и на конце тяги механизма рулевого управления.

Зависимая, полунезависимая (полузависимая) и независимая подвеска

Рассмотрев общее устройство, а также элементы подвески, становится понятно, что сама подвеска может быть разной по конструкции. Другими словами, схема задней подвески и схема передней подвески может существенно отличаться.

Идем далее. Определяют тип подвески конструктивные особенности направляющих элементов в ее устройстве.

Фактически, существует два основных вида подвески автомобиля:

• независимая подвеска автомобиля;
• зависимая подвеска на авто;

Также специалисты выделяют так называемую полузависимую подвеску, которая имеет отдельные элементы  как одного, так и другого типа. Давайте разбираться.

• Прежде всего, зависимая подвеска предполагает, что колеса соединены между собой жесткой балкой, которая образует мост автомобиля. В результате перемещение одного из колес на оси в вертикальной плоскости оказывает воздействие и на другое колесо.

Конструкция простая, надежная, устойчива к нагрузкам и отличается большим сроком службы. Однако в случае использования такой подвески снижается плавность хода, ухудшается управляемость и т.д.

• Что касается независимой подвески, связи между колесами на одной оси попросту нет. Это значит, что колеса перемещаются в плоскости, не оказывая никакого влияния друг на друга.

С одной стороны, это позволяет заметно уменьшить неподрессоренные массы, улучшить управляемость, повысить плавность хода и т.д. Однако с другой стороны конструкция заметно сложнее и дороже как в производстве, так и в ремонте.

• Полунезависимая (полузависимая) подвеска является средним звеном между зависимым и независимым типом. Конструкция данного типа широко применяется сегодня на легковых авто разных классов в качестве задней подвески.

Не вдаваясь в подробности, такой тип включает в себя два продольных рычага, которые соединены между собой поперечной балкой. Продольные рычаги стоят с двух сторон авто, одним концом прикреплены к кузову, а другим к ступице.

С учетом того, что балка имеет высокое сопротивление на изгиб и с легкостью скручивается, такая подвеска активно работает в качестве упругого элемента, причем колеса, в отличие от зависимой подвески, перемещаются в вертикальной плоскости без сильного влияния друг на друга.

Устройство передней подвески и задняя подвеска современных автомобилей

Как видно, передняя подвеска и задняя подвеска на разных авто может отличаться. Если отбросить старые машины, сегодня в автомобилестроении для легковых авто используют такие схемы:

• полностью независимая подвеска всех колес;
• независимая подвеска спереди и полунезависимая сзади;

Отметим, что второй вариант ставится на бюджетные авто и машины среднего класса. Что касается авто с независимой подвеской и самих независимых подвесок, они также могут быть представлены следующими вариантами:

• подвеска МакФерсон;
• подвеска с двойными поперечными рычагами;
• подвеска на продольных рычагах;
• многорычажная подвеска;
• независимая торсионная подвеска.

Как правило, для задней подвески автомобиля применяется  подвеска на продольных рычагах. Другие виды подвесок можно ставить как на переднюю, так и на заднюю ось. При этом на легковых автомобилях с независимой подвеской чаще всего на передней оси стоит подвеска МакФерсон, а на задней оси ставится многорычажная подвеска.

Еще отметим, что на внедорожниках и автомобилях класса «люкс» может стоять пневматическая подвеска (пневмоподвеска с пневматическими упругими элементами). Также встречается и гидропневматическая подвеска, которая также считается обособленным вариантом.

Так или иначе, но конструкция пневмо и гидропневмоподвески все равно в основе имеет рассмотренные выше типы известных подвесок. Разница заключается только в отдельных узлах и в устройстве ряда упругих элементов.

Напоследок отметим, что еще на автомобили  может быть установлена активная подвеска или  адаптивная подвеска. Как правило, это совокупность имеющихся решений. В такой подвеске реализовано автоматическое регулирование жесткости амортизаторов, зачастую имеется возможность менять дорожный просвет и т.д.

В результате автомобиль «подстраивается» под конкретные условия, позволяя обеспечить необходимую жесткость подвески и устойчивость для езды на высокой скорости, а также максимальный комфорт  на плохих дорогах. Решения достаточно дорогие и сложные в техническом плане. По этой причине активная и адаптивная подвеска ставится только на автомобили высокого класса.

Подведем итоги

С учетом приведенной выше информации становится понятно, что подвеска на разных автомобилях, причем как на передней, так и на задней оси, может существенно отличаться. При этом каждый тип подвески имеет как свои плюсы, так и минусы.

Например, полностью независимая многорычажная подвеска является комфортной, управляемость автомобиля также на высоте, однако при езде по плохим дорогам отдельные элементы плохо переносят нагрузки и быстро выходят из строя.

В этом случае владельцу приходится выполнять не только дорогостоящий ремонт передней, но и задней подвески.  В свою очередь, схема, где спереди стоит независимая подвеска, а сзади простая балка, позволяет заметно удешевить сам автомобиль и повысить общую надежность задней подвески.

Однако в этом случае несколько страдает устойчивость машины и комфорт. По этой причине перед выбором автомобиля с тем или иным типом подвески следует обращать внимание на особенности конструкции, что позволяет выбрать машину с учетом индивидуальных требований и задач.

Читайте также

Передняя подвеска автомобиля

Назначение и основные элементы подвески

Подвеска колес появилась значительно раньше автомобиля. Впервые она появилась еще на конных экипажах, предназначенных для более комфортного передвижения на большие расстояния. Количество колес таких экипажей было не менее четырех, поэтому их конструкторы вынуждены были предусмотреть возможность вертикального перемещения колес относительно кузова для преодоления неровных дорог.

Именно тогда появились первые конструкции подвесок, которые потом практически без изменений использовались в самых первых автомобилях, скорость которых не превышала 30 км/час. Но автомобили совершенствовались, скорости их движения быстро возрастали, и подход к конструкциям подвесок менялся.

Если на начальном этапе автомобилестроения подвеска рассматривалась только в качестве средства повышения комфортабельности движения, то с ростом скорости автомобилей всѐ большее внимание приходилось уделять вопросам управляемости. В третьем десятилетии 20 века проявилась тенденция создания независимой системы сначала передних, а впоследствии и задних колес автомобилей.

В настоящее время на легковых автомобилях применяется только независимая подвеска передних колес, которая может сочетаться с независимой, полунезависимой и зависимой системой задних. Несмотря на обилие применяемых в настоящее время схем, все они в настоящее время содержат следующие основные элементы:

• Направляющие элементы, обеспечивающие заданную траекторию перемещения колес относительно кузова;
• Упругие элементы, обеспечивающие необходимое усилие перемещения колес;
• Элементы, обеспечивающие гашение колебаний.

К направляющим элементам можно отнести рычаги, стойки, шаровые опоры и резинометаллические шарниры.

К упругим элементам можно отнести пружины, рессоры, торсионы и пневматические камеры.

К элементам, гасящим колебания можно отнести амортизаторы всех типов.

Изложенная выше классификация элементов в значительной мере условна, так как в разных типах подвесок некоторые детали могут совмещать несколько функций.

В качестве примера можно рассмотреть рессору, которая применялась ещё в каретах. Рессора может выполнять роль сразу всех трех основных элементов, так как взаимное трение ее листов позволяет достичь эффекта гашения колебаний, а участки рессор несимметричной формы можно использовать в качестве рычагов.

Именно этими свойствами рессор и объясняется их широкое распространение. Тем не менее, такое разделение основных элементов позволяет лучше понять зависимость изменения ее характеристик от замены какого-либо из вышеперечисленных элементов. То есть положение колес зависит от направляющих элементов, жесткость устройства подвески зависит от упругих элементов, а эффективность гашения колебаний – от амортизаторов.

Наиболее распространенные конструкции и устройство передней подвески

В настоящее время на легковых автомобилях малого и среднего классов наиболее распространенной является устройство типа Мак – Ферсон.

Устройство переднего узла такого типа показана на рисунке.

Главная особенность подвесок этого типа – совместное использование нижнего рычага и телескопической вертикальной стойки. В этой системе основная нагрузка от веса автомобиля передается на кузов в месте верхнего крепления телескопической стойки, так как упругий элемент (на рисунке пружина) располагается непосредственно на стойке.

Нижний рычаг треугольной формы контролирует траекторию перемещения колеса и передает на силовые элементы кузова продольные и поперечные усилия, возникающие при движении автомобиля. Такая система очень хорошо сочетается с приводом передних колес, так как ось вращения колеса проходит выше нижнего ее рычага.

Преимущества узла типа Мак – Ферсон следующие:

•  Простота конструкции, позволяющая уменьшить количество деталей и их массу;
•  Возможность увеличения ширины моторного отсека;
• Относительно малая трудоемкость обслуживания и ремонта.

Однако такой узел не лишен недостатков:

•  Характер изменения угла развала при работе не оптимальный;
•  Значительное изменение углов установки колес при изменении загрузки автомобиля;
• Верхняя точка крепления стоек ограничивает возможность понижения линии капота.

В автомобилях, на которых устанавливается такая передняя подвеска, чаще всего используют пружины в качестве упругих элементов. Амортизатор телескопического типа конструктивно выполняет дополнительно функцию направляющего элемента, поэтому штоки амортизаторов Мак – Ферсон имеют увеличенный диаметр.

Для компенсации изгибающих усилий, действующих на амортизатор, пружину на нем часто устанавливают под углом к оси штока (см. рисунок). Для уменьшения крена автомобиля при прохождении поворота предусматривается стабилизатор поперечной устойчивости. Чаще всего применяют стабилизатор торсионного типа из изогнутого стального прутка круглого сечения. Загнутые концы стабилизатора шарнирно соединяют с рычагами или стойками левого и правого колес.

Промежуточные опоры стабилизатора закрепляют на кузове или специальном подрамнике. При крене автомобиля балка стабилизатора работает на скручивание и перераспределяет часть усилия с наиболее нагруженного колеса на менее нагруженное, уменьшая таким образом крен автомобиля.

Соединение нижнего рычага с поворотным кулаком осуществляется через шаровую опору. Такое соединение позволяет не только изменять угол между поворотным кулаком и рычагом, но и поворачивать колесо при изменении направления движения.

Устройство шаровой опоры показано на рисунке:

Для того чтобы облегчить усилие поворота передних колес, в верхней опоре стойки применяют специальный опорный подшипник. Наиболее часто применяют упорный шарикоподшипник.

Для того чтобы стойка в процессе работы имела свободное угловое перемещение, опора содержит либо эластичный резиновый элемент, либо специальный шарнир. Схема устройства верхней опоры и действующих на нее сил показана на рисунке.

Под воздействием ударных знакопеременных нагрузок на подшипник может происходить усталостное разрушение деталей подшипника, что приводит к нарушению его работы.

Внешними признаками неисправности подшипника являются посторонние звуки при повороте колес под нагрузкой. В этом случае подшипник необходимо заменить. Кроме того, в процессе эксплуатации автомобиля может произойти разрушение резиновых элементов опоры.

Подвеска на двойных поперечных рычагах

Менее распространенной в настоящее время является подвеска на двойных поперечных рычагах. Она чаще всего используется на автомобилях классов выше среднего. Один из вариантов такой конструкции показан на рисунке. Подвеска на двойных поперечных рычагах имеет следующие преимущества:

•  Большие компоновочные возможности;
•  Возможность получения оптимальной характеристики изменения развала колес при работе;
• Возможность значительно понизить линию капота автомобиля.

Наряду с достоинствами такого типа, они имеют следующие недостатки:

Похожие статьи



Подвеска автомобиля

Ходовая часть автомобиля представляет собой независимый технический комплекс агрегатных узлов, который служит для смягчения ударов и снижения вибрации во время передвижения авто, а также преодоления препятствий, за счет свободного хода независимо от кузова.

Все детали образуют единое целое и крепятся непосредственно к кузову. Соединение с кузовом предполагает в себе наличие резиновой прокладки на глухих стыках пружин и амортизаторов. Последние служат для плавной работы пружин.

Ходовая часть состоит из таких главных элементов, как:

• рама;
• балка и мост;
• задняя и передняя подвеска;
• колёса;
• рычаги и стабилизаторы.

В свою очередь, подвеска бывает: зависимой — сплошная балка, установленная на пружины и усиленная тягами; независимая — когда каждое колесо работает отдельно друг от друга за счет крепления к четырём разным рычагам.

Немалую роль отыгрывают в этом сложном механизме шаровые соединения и крестовины, позволяющие одновременно совмещать вращение, управление и реагирование на неровности дорожного покрытия.

Ходовая часть автомобиля удерживает его на дороге при виражах и поворотах и не допускает раскачивания.

Всю информацию, касающуюся элементов подвески, разновидностей, а также ее работы вы найдете в данной рубрике.

Что такое койловеры и для чего их устанавливают на автомобиль. Что дает установка регулируемой винтовой подвески. Поскольку стоимость заводских койловеров достаточно высокая, а иметь их страсть как хочется, умельцы изобретают способы изготовления таких стоек самостоятельно. Реально ли изготовить койловеры своими руками читайте в нашей новой статье.

Не всем знаком такой термин как подруливающие колеса, хотя из названия можно понять что это такое. Существует два вида систем подруливания — одна пассивная, а другая активная. Какие отличия между этими двумя опциями попытаемся разобраться в новой статье нашего сайта.

Не многие из автовладельцев знают, что автомобильные пружины тоже имеют некую классификацию, и маркируются в связи с ней различными цветами. В основном цветовая маркировка пружин производится по жесткости. В статье описаны основные цвета и указана что они означают. После прочтения материала автолюбитель будет иметь понятие о маркировке.

Выражение торсион, или торсионная подвеска можно услышать в среде автомобилистов довольно часто, а вот что это такое знает не каждый. Дословный перевод этого слова звучит как скручивание. Именно на этом моменте и организована работа торсионной подвески — скручивание упругих элементов подвески. Статья описывает основные разновидности торсионных подвесок и их устройство.

Для того чтобы автомобиль был управляемым и слушался руля, существует ряд параметров, такие как углы установки колес. Эти характеристики необходимо постоянно держать на контроле, а в случае изменения углов установки колес — приводить этот показатель к требуемому. Статья содержит основную информацию по данной теме.

Адаптивное шасси способно подстраиваться под стиль вождения, а также позволяет устанавливать различные режимы. Спортивный — для динамичной езды, круизный — для размеренной езды по трассе, стандартный — для всех остальных ситуаций. В статье описывается каким образом все это работает в автомобилях марки Opel.

Что такое опорный подшипник передней стойки амортизатора, какую роль он выполняет в работе подвески, как устроен и для чего вообще нужен. Рассмотрим устройство опорного подшипника на примере автомобиля ВАЗ 2110. При достаточно сильном износе данного элемента, появляются посторонние звуки, чаще в виде стука. Почему его нужно менять и каким образом — читайте в данной статье.

Сегодня речь пойдет о такой процедуре, как замена опорного подшипника, в простонародье опорника, на отечественном автомобиле ВАЗ 2110. Пошаговая инструкция применима к любой модели переднеприводного ВАЗовского авто, поскольку устройство стойки и опорного подшипника на них мало чем отличается.

Из одного лишь названия можно сделать вывод о том, для каких целей служат упругие элементы подвески. В статье описаны основные типы и характеристики этих элементов, чем они отличаются, почему одни подходят для установки на грузовой и пассажирский транспорт, а другие ставятся на легковые автомобили.

Что такое стабилизатор поперечной устойчивости, для чего он нужен и какую роль играет в подвеске автомобиля. Стабилизатор обеспечивает наилучшую устойчивость автомобиля при вхождении в повороты, улучшает сцепление с дорогой, и как следствие управляемость транспортным средством. Какие плюсы и минусы приобретает машина имеющая данный элемент в конструкции.

Адаптивная подвеска автомобиля — что это такое и с чем его «едят». Покупая новый, дорогой автомобиль, вы «рискуете» приобрести данную, весьма полезную опцию. Особенно актуально это на наших дорогах, когда любая кочка или выбоина может стать убийцей подвески.

От разнообразия подвесок голова может пойти кругом. Продольные, поперечные, многорычажные, зависимая, независимая и масса других модификаций перечисленных. Какие-то уже канули в лету, какие-то только набирают популярность, а сколько еще тех, которые на стадии разработки и в головах изобретателей. В этой статье обсудим некоторые из самых распространенных видов.

Стук в подвеске… кого из автомобилистов он не напрягал, кто не знаком с этим явлением. На дорогах нашей необъятной родины вопрос неисправностей подвески едва ли не самый актуальный. Причин для стуков масса, а вот определить ее подчас бывает не так-то просто.

Многообразие подвесок порой может ввести в ступор даже искушенного автомобилиста. В этой статье мы затронули тему подвески МакФерсона, американского инженера, который и подарил миру одноименную независимую подвеску, в простонародье называемую качающейся свечей. Коротко про устройство, достоинствах и недостатках (куда без них) данной подвески.

За все время существования автомобиля, подвеска претерпела массу изменений, появилось огромное количество различных вариантов подвесок, каждая из которых хороша в тех или иных условиях. Одна отлично отрабатывает на бездорожье, другая идеально подходит для городской езды. Рассмотрим основные варианты и элементы, из которых собственно и состоит подвеска.

Вы думаете электромагнитная подвеска всего лишь плод воображения? Она уже давно используется в автомобилях, правда пока не в том виде, в котором мы представляем ее себе, а именно — парящий в воздухе автомобиль. Но наука не стоит на месте, и возможно в скором времени мы увидим нечто подобное. В статье описан принцип действия различных видов магнитных подвесок.

Каким образом устроена подвеска автомобиля, отличия конструкции задней и передней подвески. О распространенных неисправностях подвески и о том, как определить неисправную часть подвески.

Подробное описание существующих на сегодняшний день разновидностей подвесок, плюсы и минусы той или иной подвески и конструктивные особенности каждой. Чем отличается зависимая от независимой, рессорная от торсионной.

Устройство стойки автомобиля
Стойка (амортизатор) — важнейший элемент подвески, своеобразная смягчающая прокладка между неровностями дороги и комфортным управлением транспортным средством. Какими бывают стойки и чем они отличаются друг от друга. Перед многими автолюбителями, перед заменой этого элемента встает вопрос — какие стойки выбрать.

Диагностика подвески автомобиля
Как проверить подвеску автомобиля в домашних условиях. Как понять что пора менять тот или иной элемент подвески, оценка степени износа. Подвеску необходимо всегда содержать в исправном состоянии, следить за ней и не доводить до плачевного состояния, когда все скрипит, стучит и отваливается на ухабах.

Упругие элементы подвески автомобилей

Избегая технических терминов, можно сказать, что подвеска необходима для того, чтобы снизить влияние неровностей дорог на кузов автомобиля. Для этого в конструкции подвески предусмотрены упругие элементы. К ним относятся пружины, рессоры, и резиновые элементы (отбойники, буфера, сайлент-блоки). Так же существуют пневматические и гидропневматические упругие элементы.

Металлические упругие элементы

Пружины

Пружины, как упругий элемент подвески, на сегодняшний день используются в подавляющем большинстве легковых автомобилей. Выполненные из металлического прутка круглого сечения, они имеют постоянную характеристику жесткости и прекрасно справляются с возложенной на них задачей. Витки равномерно сближаются по мере того, как возрастает нагрузка, и возвращаются в исходное положение при ее снятии.

Если есть необходимость в переменной жесткости, тогда пружины выполняются из прутка различного диаметра (на определенных участках), или в форме бочонка (некоторые витки уже). В этом случае, когда пружина будет получать нагрузку, первыми будут сближаться витки меньшего диаметра (толщины).

Плюсом пружины, как упругого элемента, является простота изготовления, а значит конечная стоимость продукта, и ее малый вес. Но поскольку ей не под силу передавать усилия в поперечной плоскости, она требует от подвески автомобиля наличия сложных направляющих устройств. Что в свою очередь сказывается как на цене, так и на весе всего узла.

Рессоры

Ещё одним упругим элементом подвески автомобиля являются листовые рессоры. По причине большого веса, в сравнении с теми же пружинами, рессоры в основном используются в подвеске грузовых автомобилей. Рессора состоит из металлических листов (в очень редких случаях из армированной пластмассы), различной длины и формы, соединенных между собой болтом по центру, и хомутами ближе к краям. Будучи равными по ширине, каждая пластина, в зависимости от длины, имеет различную степень выгнутости. Это обеспечивает рессоре необходимые характеристики. Самая длинная (коренная) пластина крепится к кузову или раме автомобиля.

Существует несколько основных способов крепления рессоры к кузову:

• с помощью витых ушек;
• скользящая опора и накладные ушки;
• резиновые подушки.

Каждый из способов крепления имеет свои особенности и характеристики. Общее требованию к любому из перечисленных методов крепления — концы пластин должны иметь возможность перемещаться и поворачиваться. В процессе работы рессорной подвески, происходит трение листов друг о друга. Это требует применения дополнительной смазки, или наличия антифрикционных прокладок.

Резиновые упругие элементы подвески автомобиля

Данные элементы играют вспомогательную роль в работе подвески, тем не менее, их так же можно отнести к упругим элементам. Они в первую очередь помогают избегать ударов металлических частей подвески друг о друга, тем самым максимально снижая уровень шума. Так же увеличивают жесткость основных элементов и ограничивают степень их деформации.

Резиновые элементы отлично справляются с работой, как на сжатие, так и на отбой. Так, к примеру, полиуретановые отбойники, установленные в стойке амортизатора, прекрасно работают на отбой.
Различная форма, как и в случае с пружиной, задает рабочие характеристики резинового элемента. Форма конуса позволяет обеспечить плавные характеристики, сначала сжимается тонкая, верхняя часть, чем ближе к толстой части, тем более упругой становится резина.

Сегодня часто встречаются отбойники ступенчатой формы, имеющие чередующиеся тонкие и толстые части. Это позволяет в значительной степени увеличить его рабочий ход.

Пневматика и гидропневматика

Пневмоподвеска используется как в легковом, так и в грузовом и пассажирском транспорте. Пневматический упругий элемент, позволяет изменять жесткость подвески в зависимости от дорожной ситуации, загруженности автомобиля. В современных автомобилях, пневматической подвеской управляет электроника, которая способна самостоятельно следить за ее работой, и изменять ее жесткой в зависимости от ситуации.

Пневматические элементы

Пневматические элементы (пневмобаллоны), изменяют свою жестокость за счет давления воздуха, создаваемого внутри компрессором. Баллоны выполнены из маслостойкой и воздухонепроницаемой резины, содержат корд и металлические нити, что придает им большую жестокость и надежность. Отсюда и название — резинокордные упругие элементы. Толщина стенок такого баллона обычно составляет от 3 до 5 мм.

Гидропневматические элементы

Данный упругий элемент обеспечивает наибольший комфорт для водителя и пассажиров автомобиля, так как отлично справляется с функцией гашения колебаний подвески. Гидропневматический упругий элемент — это камера, имеющая две полости. Одна из них наполнена газом, а другая жидкостью, которые, как известно, имеют различную степень сжатия. Через сложную систему мембран и клапанов, жидкость и газ взаимодействует в различной степени (в зависимости от ситуации), что и обеспечивает необходимый комфорт и упругость подвески автомобиля.

Повсеместное распространение данной подвески ограничено, пожалуй, лишь ее высокой стоимостью.

Прогресс не стоит на месте, а инженеры с каждым годом все ближе и ближе к тому, чтобы создать идеальную по всем характеристикам подвеску, которая будет отвечать всем необходимым требованиям. Возможно не за горами тот день, когда нахождение в салоне автомобиля (при езде по самому жуткому бездорожью), по комфорту можно будет сравнить с сидением на мягком диване.

Подвеска автомобиля.

Подвеска автомобиля



Назначение и типы подвесок

Подвеской называется совокупность механизмов и устройств, соединяющих несущую систему (раму или кузов) автомобиля с его колесами. Подвеска предназначена для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавностью хода называют свойство автомобиля гасить динамические воздействия, передаваемые колесам от неровности дороги во время движения. Кроме того, обеспечивая постоянный контакт колес с дорогой, подвеска способствует повышению безопасности движения, поскольку отрыв колес (или даже одного колеса) от дорожного полотна способен привести к потере управляемости автомобилем.

Через подвеску вес автомобиля передается на колеса и распределяется между ними. В то же время удары и толчки, возникающие при движении по неровностям дороги, передаются прежде всего элементам подвески, и уже через них на несущую систему автомобиля.

Наличие подвески обеспечивает возможность вертикального перемещения колес относительно корпуса автомобиля.

***

Составные элементы подвески

Подвеска разделяет все массы автомобиля на две части: подрессоренные и неподрессоренные.

Подрессоренными называют массы частей автомобиля, опирающиеся на подвеску. К подрессоренным массам автомобиля относятся кузов, рама, а также расположенные на них механизмы.

Неподрессоренные массы – массы частей автомобиля, расположенные между подвеской и дорогой – колеса, мосты, тормозные механизмы и пр.

В состав подвески входят:

• упругие элементы, которые смягчают толчки и удары, возникающие при движении автомобиля по неровностям дороги;
• гасящие элементы, предназначенные для быстрого гашения колебаний, возникающих в результате работы упругих элементов при прохождении колесами неровностей дороги;
• направляющие устройства, которые определяют характер перемещения колес относительно несущей системы автомобиля и дороги, а также передают продольные и поперечные усилия, возникающие между колесами и кузовом автомобиля;
• стабилизирующие устройства, которые уменьшают боковой крен и поперечные угловые колебания кузова автомобиля при прохождении поворотов и на косогорах.

К упругим элементам подвески могут относятся рессоры, пружины, торсионные валы, пневмобаллоны, а также различные демпфирующие элементы, например, выполненные из резиновых материалов.

К гасящим элементам относятся амортизаторы различных конструкций.

Направляющими устройствами являются рычаги и реактивные штанги. Часто роль направляющего элемента выполняет сама рессора. К направляющим элементам следует относить и балки мостов, однако, по установившимся определениям их относят к другим составным частям автомобиля.

Иногда стабилизирующие устройства могут выполнять часть функций упругих элементов подвески.
Стабилизирующее устройство 4 (рис. 1) или стабилизатор поперечной устойчивости является дополнительным упругим элементом в подвеске легкового автомобиля и представляет собой упругий стержень, установленный поперек автомобиля. Средней частью такой стабилизатор связан с кузовом, а концами – с направляющими устройствами 1 – рычагами подвески.
При боковых кренах концы стабилизатора перемещаются в разные стороны: один опускается, другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным колебаниям кузова автомобиля.

***



Типы автомобильных подвесок

Автомобильные подвески классифицируются по различным определяющим показателям.

По типу направляющего устройства различают независимые, зависимые подвески, при этом зависимые подвески в свою очередь подразделяются на автономные и балансирные.

По типу применяемых упругих элементов различают рессорные, пружинные, торсионные, пневматические, гидропневматические и комбинированные подвески.

По наличию в конструкции гасящего устройства подвески бывают с амортизаторами и без амортизаторов.

По применяемым стабилизирующим устройствам различают подвески со стабилизаторами и без них.

***

Принципиальная схема работы подвески автомобиля

Крутящий момент М_к на ведущих колесах создает между ними и дорогой силу тяги Р_т, которая приводит к возникновению толкающей силы Р_х. Толкающая сила передается на кузов автомобиля через направляющее устройство (рычаги), а при возникновении толчков от неровности дороги деформируется упругий элемент 1 (в данном случае пружина) 2, смягчая эти толчки. Колесо при этом перемещается в вертикальной плоскости вокруг точек О₁ и О₂.

Чтобы после сжатия пружины кузов вместе с ней совершал затухающие колебания и не раскачивался долгое время, между кузовом и балкой моста установлен амортизатор. Поршень амортизатора, закрепленный через шток к кузову, перемещается с сопротивлением в цилиндре, закрепленном на мосту, что и приводит к быстрому гашению колебаний кузова.

Кинематическая схема подвески определяет характер связи отдельных колес между собой и с рамой автомобиля, а также кинематику перемещения колес относительно рамы. В зависимости от этого подвески делят на зависимые и независимые.

В зависимой подвеске (рис. 2, а) колеса располагаются на общей оси и колебания одного колеса в вертикальной или горизонтальной плоскостях неизбежно вызывает колебания второго колеса, поскольку между ними существует жесткая кинематическая связь.

При независимой подвеске (рис. 2, б) каждое колесо автономно соединяется с кузовом или рамой посредством рычагов или отдельных элементов связи, и перемещение одного колеса не вызывает существенного перемещения другого.

Для трехосных автомобилей наиболее типична автономная зависимая подвеска передних колес (рис. 3) и зависимая балансирная подвеска колес среднего и заднего мостов.

При балансирной подвеске средний и задний мост образуют балансирную тележку, которая может качаться вместе с рессорами на оси 2 (по принципу детских качелей), в результате чего обеспечивается постоянный контакт всех колес с дорогой, даже если автомобиль движется по неровной дороге. Этим обеспечивается высокая проходимость автомобиля и хороший контакт всех колес тележки с дорогой.

***

Упругие элементы подвески



Тюнинг подвески ваз 2104 – модернизация салона, подвески, корпуса и двигателя, оригинальные идеи, фото кардинального преображения и советы автомобилистов

Тюнинг ВАЗ 2104 — тюнинг двигателя, подвески, фар, салона ВАЗ 2104

Первый среди равных. История и тюнинг ВАЗ 2104

История

По логике вещей, универсал на базе заднеприводного ВАЗ 2105 должен был стать шестой моделью по счету. А на месте «четверки» расположиться пятидверная модификация ВАЗ 2103. Но получилось так, что универсал из, казалось бы, такой успешной третьей модели «Жигулей» не оправдал себя, поэтому в серию такой автомобиль не поступил. Четвертое место в списке осталось вакантно, чем и не преминул воспользоваться представляемый нами автомобиль, опередив в списке все автомобили ВАЗ нового поколения.

ВАЗ 2104 представляет собой модификацию ВАЗ 2105 с типом кузова «универсал». О том, как создавалась «пятерка», мы расскажем в другой статье, но истории этих двух машин очень сильно переплетены.

История ВАЗ 2104 началась в 1984 году. Тогда возникла острая необходимость в создании автомобиля, рассчитанного на потребительские нужды. Ранее с этим справлялся ВАЗ 2102, но эта модель постепенно морально устаревала. Советский автопром остро нуждался в новом «универсале».

Автомобиль ВАЗ 2104, уже достаточно оторвавшийся от своих итальянских корней, был призван заполнить образовавшийся вакуум. Новая модель получила пятидверный кузов, усиленную заднюю подвеску. Первые автомобили ВАЗ 2104 оснащались четырехцилиндровым двигателем, объемом 1,5 литра, мощностью 50 л.с. Впоследствии эти характеристики неоднократно менялись.

Советский водитель по праву оценил вместительный багажник. Как и у «двойки», здесь имелась возможность откидывания спинок задних сидений. С помощью этого шага можно было обустроить за водительским местом целую грузовую платформу. Грузоподъемность ВАЗ 2104 составила 455 кг.

С 1984 года Волжский автозавод выпускал ряд модифицированных моделей. Наиболее успешной из них, превзошедшей по популярности даже оригинальную «четверку», стал автомобиль ВАЗ 21043. Широкое распространение получил и любительский тюнинг ВАЗ 2104.

ВАЗ 2104 получил просто народное признание. Советские, а в последствии, российские, украинские, белорусские дачники активно пересаживались за руль новых «Жигулей». Автомобиль чудесно продемонстрировал себя на отечественной дороге, оказался стойким ко многим тяготам службы в качестве семейного транспортного средства. И ярким доказательством тому является тот факт, что, несмотря на свой пенсионный возраст, ВАЗ 2104 продолжает оставаться востребованным авто. Ведь выпускается машина и по сей день. Правда, сегодня его сборкой занимается завод «ИжАвто». Ранее сборку ВАЗ 2104 и его модификаций осуществляли предприятия «РосЛАДА» в городе Сызрани, Луцкий автомобильный завод (Украина) и Suzuki Egypt (Египет). Этот автомобиль пережил ВАЗ 2105 и ВАЗ 2107.

Интересные факты

«Четверка» стала популярным авто не только на территории СССР и СНГ, но и за их пределами. До недавнего времени на службе словацкой полиции можно было часто встретить ВАЗ 2104. Автомобиль поставлялся и страны третьего мира, где его часто можно встретить на городских дорогах. У этого «универсала» давно имеется репутация надежной «рабочей лошадки», выдерживающей порой просто экстремальные условия эксплуатации.

Если говорить о роли ВАЗ 2104 в кинематографе, то ему досталась участь, аналогичная «двойке». Встречается автомобиль в комедийном сериале «Сваты», «Дальнобойщики». Отметился автомобиль и в зарубежных лентах «Превосходство Борна», «Чарли и шоколадная фабрика».

Тюнинг ВАЗ 2104

Автомобиль в плане модернизации подобен куску сырой глины. В оригинальном своем исполнении он больше пригоден для хозяйственных целей. Но грамотно выполненный тюнинг ВАЗ 2104, включающий в себя усовершенствование тормозной системы, двигателя и прочих узлов, стайлинг, тюнинг салона, позволяет превратить его в нечто большее. Тюнингованные «четверки» часто находят применение во многих спортивных дисциплинах, таких, как дрифтинг, драг рейсинг и пр. Тюнинг двигателя ВАЗ 2104 позволит добиться лучших скоростных показателей, независимо от того, оставляете ли вы родной двигатель, подвергнув его незначительной модификации, такой как расточка цилиндров, или же полностью меняете его на другой (например, с блоком цилиндров от ВАЗ 2112).

Прежде всего, стоит обратить внимание на технический тюнинг ВАЗ 2104. Он традиционно включает в себя модификацию двигателя, тормозной системы и подвески.

Тюнинг двигателя ВАЗ 2104 может отличаться в зависимости от того, какие результаты вы хотите получить. Чаще всего многие останавливаются на внесении частичных изменений в родной двигатель машины за счет увеличения объемов цилиндров. Владельцы ВАЗ 2104, желающие кардинальных перемен, могут установить себе мотор на основе блока цилиндров от «Нивы» и пр.

Тюнинг трансмиссии ВАЗ 2104 часто включает в себя установку карданного вала на ШРУСах, использование коробки передач с измененным рядом.

Но спортивный автомобиль должен иметь и соответствующий вид. Поэтому комплекс мероприятий по стайлингу ВАЗ 2104 позволит довершить созданный образ. Здесь уж, как говорится, кто на что горазд. В ход идут виниловые наклейки, литые и кованные диски, установка спортивного глушителя, шейвинг кузова и др. Внешний тюнинг ВАЗ 2104 предусматривает установку обвесов, придающих автомобилю-труженику агрессивный спортивный вид.

Тюнинг салона ВАЗ 2104 не ограничивается только лишь перетяжкой салона кожей. Здесь часто встречается использование приборной доски от BMW, тюнинг ручки КПП. Полезным будет и установка электростеклоподъемников.

Короче говоря, не работайте по шаблону, проявляйте творчество. Если вы испытываете затруднение по поводу некоторых решений, то помогут вам в этом наши специалисты. Они дадут дельный совет по поводу того, что лучше использовать в той или иной ситуации.

Проконсультируйтесь и запишитесь на тюнинг по телефонам: +7(495) 988 18 46, +7(903) 756 44 94 (с понедельника по пятницу с 10.00 до 19.30, Москва)

Доработка подвески, тюнинг подвески Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика

ВАЗ

/

2104, 2105, 2107

/

тюнинг

/

подвески

Доработка подвески, тюнинг подвески Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика

. Тюнинг ходовой ваз 2105, тюнинг передней подвески ваз 2107, доработка ходовой части ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Изготовление двойного переднего стабилизатора на классику. Итак, в данной статейке попытаюсь осветить изготовление и установку двойного переднего стабилизатора на классику. Для этого нам потребуются купить следующие запчасти: 1. Передний стабилизатор 2101. Номер по каталогу ВАЗ — 2101-2906010 2. Стойка стабилизатора 2110 в количестве 4-х штук. Номер по каталогу ВАЗ — 2110-2906050 3. Подушка штанги стабилизатора 2121 в

Как правило лучше сохранить в ремонтопригодном виде элементы подвески, чем потом судорожно их восстанавливать или менять. Сегодня речь пойдёт о шпильках на нижнем рычаге. Ломаются они как назло именно тогда когда вы уже прикручиваете всё обратно. Виной тому коррозия шпилек и закисание гаек на них. Способ предотвратить это прост. Я поступил так: При сборке основание каждой шпильки жирно промазал

Архаичная зависимая подвеска колес, то есть неразрезные мосты, живут и поныне. Они на данный момент широко применяются на грузовиках, автобусах, джипах, да и на легковых автомобилях (главным образом для задних колес). Заднеприводная ВАЗовская классика за десятилетия выпуска продолжает оснащаться именно такой конструкцией задней подвески. Неразрезные мосты имеют одно важное достоинство: переезд через

Как я уже говорил в статье по установке двойного стабилизатора ваз 2107, значительно возрастает нагрузка на его кронштейны. В особенности на те, что крепят его к лонжеронам, т.к. они достаточно высоки и там просто гнёт металл. Укрепить кронштейн несложно, потребуется снять его и наварить уголки из листа стали толщиной не менее 2,5мм. Я для простоты купил новые, однако после разгребания закромов в гараже

Если «развал–схождение” в норме, а машину «уводит”, проверьте кастер – угол продольного наклона оси поворота колеса. Кастер классических «Жигулей” задается геометрией подвески и составляет без нагрузки 3°30’±30’ и под нагрузкой 4°±30’. Его можно отрегулировать, меняя регулировочные шайбы, установленные между осью нижнего рычага и балкой. Чтобы изменить кастер, достаточно просто переставить нужное

Тюнинг запчасти на ВАЗ 2104

Качественные спортивные тюнинг запчасти для ваза 2104

Наш магазин по тюнингу tuningprosto.ru специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок. У нас вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2104.

ВАЗ 2104

ВАЗ 2104 (в простонароде «четверка») — универсал III группы малого класса, разработанный Волжским автомобильным заводом. Выпускался с 1984 по 2012 г.. До 2009 г. шел на экспорт под названиями Lada Estate, Lada Riva Break, Lada Nova Combi. Автомобиль пользовался спросом благодаря более приспособленной к перевозке грузов компоновке и при этом относительно невысокой стоимости как приобретения, так и эксплуатации. Благодаря увеличенной нагрузке на задний (ведущий) мост обладает несколько большей проходимостью по сравнению с «родственниками», имеющими кузов седан.

Тюнинг интерьера и экстерьера

Внешний и внутренний тюнинг сразу бросается в глаза. Поэтому стоит уделить ему особое внимание. В нашем магазине вы сможете найти все, что потребуется для тюнинга салона и экстерьера вашей четверки. Даже, если каких-то запчастей нет в наличии — вы всегда сможете заказать их и мы, в ближайшее время, постараемся их привезти. В интернет-магазине большой выбор спортивных рулей, спортивных сидений (ковшей), различные насадки на ручки КПП, ремни безопасности и многое, многое другое для тюнинга салона, а также всевозможные фендеры (расширители арок), замки, клипсы, защиты, крюки и прочие запчасти для экстерьера. С красиво подобранным тюнингом вы всегда будете выделяться из толпы.

Запчасти для тюнинга

Действительно огромный выбор запчастей для тюнинга основных деталей автомобиля. Тонны силиконовых патрубков и различные комплектующие для турбо, а также поршни, клапана, комплектующие ГБЦ и другие запчасти для двигателя. Также стоит задуматься о тюнинге подвески, у нас вы сможете подобрать как комплект подвески, так и отдельно пружины и амортизаторы и еще купить треугольные рычаги, подрамники и растяжки/распорки. Наши грамотные специалисты всегда проконсультируют и помогут — обращайтесь!

ВАЗ 2104 тюнинг

Для автомобиля ВАЗ 2104 тюнинг — очень распространенное явление в России. Этот факт обусловлен рядом причин. Во-первых, модель уже давно не выпускается серийно. И состояние автомобилей данного поколения является далёким от нового. Тюнингуя авто Лада 2104, владелец делает его уникальным и выделяющимся на дороге. Он выбирает цвет, отдельные детали кузова, салона, сочетание чего создаёт машину, которая напоминает про «старую школу» ВАЗ и является неповторимой.

Иная причина тюнинга универсала советского образца — инициатива представителей молодежи, у которых это первый автомобиль, и он должен быть по-молодежному современен во всех отношениях: резвости, динамике и вызывающем экстерьере. К тому же тюнинг «четверки» не требует вкладывать и половины стоимости современных серийных моделей АвтоВАЗ. Цена вопроса, наверное, — самый главный критерий выбора водителей, которые имеют свой ВАЗ 2104 и решаются на тюнинг.

Вернуться к оглавлению

Улучшение технических параметров

В первую очередь, модернизации требуют «внутренности» Лады, ведь при серийном изготовлении этого авто не применялись разработки, придающие ВАЗ 2104 особой динамики и резвости на дороге. Осовременить силовой агрегат этой машины можно «косметически» и кардинально. Первый вариант предполагает замену мелких составляющих и отдельных деталей. В случае кардинальной модернизации движка следует фундаментально обновить внутреннюю конструкцию вазовского мотора путём расточения главных составляющих агрегата — цилиндров.

За всю историю выпуска четвертой модели она оснащалась 5 типами моторов:

1. 2 карбюраторных с объемами 1,5 и 1,3 литра.
2. Пара моторов с величиной объемов 1,6 и 1,7 л. В первом варианте впрыск 92-го бензина является распределенным, во втором случае — центральным.
3. Дизельный 1,6-литровый двигатель.

Независимо от того, какой тип агрегата установлен конкретно на вашем ВАЗе, расточение цилиндров, в которых сгорает (или в случае дизеля — сжимается) топливо, приведёт к увеличению резвости и уменьшению времени разгона «четверки». Для этого цилиндр демонтируется, и его обрабатывают с помощью дрели. Обновив стенки цилиндра и увеличив его геометрический объём, мы даём возможность автомобилю быстрее совершать циклы по впрыску и сгоранию (сжатию) горючего, благодаря чему 04-я модель приобретает новые лошадиные силы и увереннее чувствует себя при езде, противостояние нагрузкам улучшается.

Очень полезным шагом будет увеличить ход поршня. Но эта процедура является более капитальной. Поршень зависим от коленчатого вала, поэтому последний подвергается замене. Заменив коленвал, можно оснащать его новыми шатунами и поршнями. Данная процедура позволить увеличить коэффициент полезного действия двигателя и пощадить тем самым подвеску авто.

Тюнинг ВАЗ 2104 своими руками логично продолжить модификацией ходовой. Это ещё одна техническая часть машины, которая существенно влияет на величину скорости, качество комфорта и безопасность. Настроить подвеску лучше всего путем замены «родных» стоек ВАЗ на детали спортивного образца. Последние оборудованы двойными пружинами, которые позволяют автомобилю уверенно преодолевать дорожное покрытие с большей эффективностью и меньшим уроном.

Чтобы сделать ходовую авто более мягкой, рекомендуется увеличивать дорожный просвет. После того, как вы увеличили клиренс, стоит посетить станцию техобслуживания, дабы отрегулировать колеса по углу их установки (развал, схождение).

Вернуться к оглавлению

Варианты модернизации кузова

Самая важная доработка, которая в первую очередь видна со стороны, — тюнингованный кузов автомобиля.

Этапы	Элементы	Тонкости выбора
Начать стоит с самой простой процедуры — тонировки стекол.	Поможет в этом специализированная плёнка, закрепить которую не составит труда даже у водителей, не имеющих опыта в тюнинге.	При выборе плёнки в автомагазине не стоит выбирать дешевое изделие. Недорогие образцы плёнок являются недолговечными.
В качестве второго этапа можно выделить модификацию формы кузова «четвёрки».	В этом вопросе конкретных рекомендаций нет, использовать можно всевозможные бамперы, боковые юбки и накладки, которые пестрят разнообразием на полках в различных магазинах.	Главное, на что стоит обратить внимание, — материал, из которого изготовлена деталь, ведь бампера и юбки напрямую защищают низ кузова и подвергаются контакту с дорожными неровностями.

Тюнинговать кузов универсала желательно углепластиковыми накладками, ведь в стойкости они лидируют, к тому же не добавляют машине вес. Также следует обратить внимание на способ крепления бамперов и юбок. Идеальный вариант — с помощью специально предназначенных фиксаторов. Крепление накладок с помощью сверленых отверстий менее надежно.

Передок автомобиля зачастую оборудуют специальным приспособлением, которое называется кенгурин (кенгурятник). Кенгурятник на ВАЗ 2104 придаст универсалу солидности и в совокупности с увеличенным клиренсом создаст внедорожный вид. А экстерьер кормы призван дополнить спойлер ВАЗ 2104. К тому же антикрыло улучшит аэродинамику автомобиля.

Изменение внешней оболочки авто позволить превратить его из невзрачного раритета в современный универсал. Оснащение автомобиля всевозможными бамперами в совокупности создает 3Д-тюнинг ВАЗ 2104, то есть позволяет добиться визуального объёмного эффекта экстерьера.

Вернуться к оглавлению

Тюнингуем салон

Внешний и технический тюнинг ВАЗ 21043 завершён. Теперь необходимо позаботиться, чтобы яркое впечатление от универсала осталось при осмотре внутреннего убранства: стоит выполнить тюнинг салона ВАЗ 2104. Дабы модернизировать интерьер, определяемся, в каком стиле вы хотите видеть внутренний дизайн вашего авто. У ВАЗ 2104 тюнинг разных составляющих может отличаться в зависимости от предпочтений владельца.

Это может быть классический стиль со сдержанными кожаными сиденьями и солидными чертами панели приборов либо спортивный современный стиль с динамичными красками и агрессивной отделкой панели. В большинстве случаев в тандеме с вышеупомянутым спойлером употребляют спортивный стиль. В таком случае доработка салона начинается с тюнинга руля и панели приборов (спидометра, тахометра). Эффектнее всего дорабатывать стрелки шкал приборов, придав им полупрозрачный вид с помощью светодиодных ламп. Рулевое колесо лучше вообще заменить на руль спортивного образца, подобрав вариант в магазинах для автотюнинга.

Наибольшего эффекта можно достичь при применении для обивки сидений кожи, заменителя кожи либо экокожи.

ВАЗ 2104, тюнинг — Лада мастер

Каждая из заднеприводных моделей ВАЗ по-своему уникальна и это порой заметно только узкому кругу поклонников тольяттинской классики. Никакой англичанин не поймёт, почему 2106 и 2103 — это разные модели и чем пятёрка отличается от семёрки. Но универсалов, по-настоящему вместительных и функциональных, было всего два, 2102 и 2104. Они верой и правдой продолжают служить своим хозяевам, главное вовремя проявлять заботу о старичках.

Содержание:

1. Свято место — пусто
2. Модификации и заводской тюнинг 2104
3. Тюнинг мотора ВАЗ 2104
4. Внешний тюнинг и тюнинг салона

Свято место — пусто

На рынке автомобилей постсоветского пространства после ухода со сцены ВАЗ 2102 образовался вакуум. Универсалов просто не было, если не считать Москвич 434 и Волгу 24-02, которые встречались довольно редко. Четвёрка появилась, как модификация 2105, полностью на её базе, с её двигателями, но с усиленной задней подвеской и пониженным передаточным числом в главной паре редуктора.

Простая по конструкции, достаточно надёжная машина, недорогая в эксплуатации до сих пор остаётся самым дешёвым универсалом, который только можно купить. Причём, купить четвёрку можно в ещё очень сносном состоянии, поскольку последний экземпляр вышел из ворот завода в Ижевске в 2012 году. Хотя, нет. Если очень захотеть, можно привезти четвёрку из Египта, где их собирают, кажется, по сей день. Только с растаможкой и всеми налогами она будет стоить не меньше приличного универсала от Вольво. Поэтому единственный вариант дёшево получить хорошую ВАЗ 2104 тюнинг и доводка автомобиля с приличным пробегом.

Модификации и заводской тюнинг 2104

ВАЗ 2104 довольно редкая по количеству комплектаций ВАЗовская модель. В разное время можно было встретить четвёрку с такими индексами, коробками, салонами и двигателями:

• обычная 2104, двигатель 2105, карбюратор, четырехступенчатая КПП, база;

• 21043, более мощная версия автомобиля с мотором от тройки, среди них встречались варианты с салоном и электрооборудованием от 2107, также впервые на ней могла быть установлена 5-ступенчатая КПП;

• 21044 — автомобиль с впрысковым семерочным 1700-кубовым мотором и 5-ступенчатой КПП;

• 21045 — редкая дизельная модификация с мотором ВАЗ 341, её выпускали только шесть лет, до 2006 года;

• 21041i — 1,6-литровый мотор от шестёрки с инжектором, салон и электрооборудование от 2107, передние кресла от Иж 2126.

В остальном, кроме задней части салона, спинки сиденья и багажного отсека 2104 ничем не отличалась от пятёрки.

Тюнинг мотора ВАЗ 2104

В зависимости от модели двигателя, который установлен на четвёрку, машина могла иметь разную мощность, но даже самый мощный семерочный мотор не выдаст больше 82 сил. В принципе, для хозяйства этого достаточно, но мощность впрыскового мотора можно увеличить путём перепрошивки ЭБУ, а карбюраторного — точной калибровкой и регулировкой карбюратора. Прирост динамики и мощности не поразит цифрами, но для нормальной эксплуатации дополнительных несколько сил не помешает никогда.

Даже если поработать со стоковым мотором и провести его доводку, он не вызовет никаких претензий и отдаст все, что в него заложено конструкцией, большего ждать от него на стоит. Достаточно отбалансировать маховик и сцепление в сборе с коленвалом, подогнать по весу поршни и шатуны, чтобы разница составляла не более 1-1,5 г. Двигатель станет работать равномернее, лучше запускаться и стабильнее работать на холостых и высоких оборотах.

Внешний тюнинг и тюнинг салона

Вначале о полезных улучшениях, которые затрагивают также и внешность четвёрки. Всем известна проблема с постоянным забрызгиванием задней двери. При движении на высокой скорости в зоне двери багажника создаётся разряжение, куда и затягиваются частички пыли вместе с водяной взвесью. Эту проблему можно решить двумя способами:

1. Установка дефлектора на заднюю кромку крыши. Это поможет получить дополнительный обдув чистым воздухом зоны разряжения, так можно избежать загрязнения задней двери если не полностью, то заднее стекло будет чистым точно.

2. Более незаметный способ, но тоже очень действенный. Нижняя часть заднего бампера отгибается внутрь, а к ней крепится пластина из пластика размером 1100х150 мм вплотную к кромке кузова.

Тюнинг салона — это творческий полет хозяина автомобиля. Здесь хороши те средства, которые делают универсал функциональнее и комфортнее.

Обшивка сидений кожей или дорогими материалами едва ли станет лучшим решением для утилитарного универсала, хотя если ВАЗ 2104 это единственный автомобиль в семье, то уместным будет установка качественного звука, передней панели от иномарок или консоли от модели 2107. Любите свой автомобиль и пускай он служит долго, надёжно, в зной и в мороз.

Удачной всем работы и ровных дорог!

Тюнинг ходовой ВАЗ-2107

Классика хорошо зарекомендовала себя на российских дорогах и наверняка ещё нескоро уйдёт на заслуженную пенсию. Этот автомобиль обычно используют люди со средним достатком. Он достаточно недорогой в обслуживании и имеет хорошие технические характеристики. Есть у него небольшие заводские изъяны, которые замечали, наверное, все, кто эксплуатировал эту машину. Достаточно разместить в салоне несколько человек, как автомобиль заметно просаживается. Это говорит об очень слабой и недоработанной подвеске.

Ходовая часть ВАЗ-2107 несовершенна и требует некоторых доработок

Конечно, лучше и удобнее тюнинг подвески ВАЗ-2107 делать в специализированных мастерских, где могут предложить различные способы решения этой проблемы. Но главная проблема, как известно, финансы, поэтому здесь каждому нужно решить для себя как быть, в зависимости от своих возможностей. В основном пытаются сделать тюнинг подвески ВАЗ-2107 своими руками. Другими словами, хотят видеть хороший эффект за небольшие деньги. И в принципе это оправдано.

Тюнинг ходовой ВАЗ-2107 желательно делать одновременно. То есть не частями, которые стареют и уже с новыми деталями не будут гармонировать. Лучше к этому делу основательно подготовиться и усилить подвеску своего транспорта.

 Увеличение жёсткости задней подвески

Для того чтобы сделать тюнинг задней подвески ВАЗ-2107, нужно заменить несколько составляющих. А именно: пружины, амортизаторы, сайлент-блоки и отбойники из резины.

Для того чтобы сбалансировано произвести доработку задней подвески ВАЗ-2107, нужно учитывать высоту подъёма и длину пружины. Возможно, придётся удалить несколько витков, чтобы правильно подогнать под размер. Пружины нужно менять на более мощные и жёсткие. Обычно хорошо подходят для замены пружины от автомобиля Нива.

Следующим этапом является замена амортизаторов. Здесь главное, чтобы соответствовали предъявляемым требованиям. Лучше искать амортизаторы с неподвижным штоком, так как они, как правило, намного жёстче аналогов.

Даже на первый взгляд незначительные части: отбойники и сайлент-блоки нужно обязательно поменять на более надёжные и мощные. Потому что истирание резинок приводит к ухудшению управления автомобиля. Это сразу чувствуется, поэтому модернизация ходовой части делает автомобиль более надёжным в использовании.

Надёжные повороты

Не секрет, что для любого автомобиля важен не только двигатель, но и уверенность в управлении. Надёжное сцепление с трассой, отсутствие кренов на поворотах — результат хорошей работы задней подвески. Поэтому очень важно произвести тюнинг для дрифта задней подвески ВАЗ-2107. Кстати, словом дрифт обозначают искусный поворот. Для того чтобы он был безопасным, нужно все узлы и детали подвески держать на постоянном контроле.

Усиливаем переднюю подвеску

Особое внимание нужно уделить тюнингу передней подвески ВАЗ-2107. Здесь сосредоточен основной вес всех агрегатов. Желательно заменяемые детали устанавливать высшего качества, можно использовать иностранного производства. Все работы по замене производим по аналогии с задней частью.

После замены всех частей на более мощные жёсткость подвесок намного повысится. Но возможны неудобства управления транспортным средством. Небольшой наклон кузова будет заметен на поворотах. Здесь нужно произвести дополнительные работы по улучшению подвески ВАЗ-2107.

Обязательно после проведённой доработки подвески ВАЗ-2107 необходимо сделать развал-схождение колёс. Эту операцию, конечно, лучше сделать на станции с использованием специального оборудования.

Ставим двойной стабилизатор

Доработка передней подвески ВАЗ-2107 в плане установки второго стабилизатора не только обеспечит дополнительную надёжность управления, но и усилит её. Для установки ещё одного стабилизатора соответственно нужно дополнительно приварить колечки для втулок. Далее приварить парные колечки к стабилизатору (к имеющимся креплениям) и установить второй стабилизатор на место.

Доработка по усилению ходовой

Немаловажным является обработка шпилек, которые находятся на нижнем рычаге от коррозийного износа. Прежде чем заворачивать гайки, их нужно предварительно смазать. На кончики шпилек можно наплавить пластмасс. Для этого можно взять любую вещицу из пластмассы, отрезать кусочек, прислонить к кончику шпильки и подплавить.

Дополнительно можно усилить кронштейны стабилизатора. Для этого рекомендуется на них наварить специальные уголки из стали. Затем произвести антикоррозийную обработку.

Качественный тюнинг для ходовой ВАЗ-2107 делает машину более надёжной и удобной в использовании.

Доработка двигателя, тюнинг двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика

ВАЗ

/

2104, 2105, 2107

/

тюнинг

/

двигателя

Доработка двигателя, тюнинг двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика

. Тюнинг двигателя ваз 2104, фильтр нулевик для двигателя ваз, чип тюнинг двигателя ваз 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Самой большой заморочкой было снять, а вернее очистить от «культурного слоя» родной натяжитель — место чертовски неудобное. Чтобы открутить крепёжные гайки мне понадобилось минут пять, причем самая неудобная выкрутилась вместе со шпилькой. Затем тщательно очистил и обезжирил привалочную плоскость, промазал герметиком по инструкции прокладку и привалочную плоскость нового натяжителя и посадил его на

Я думаю, что многим будет интересна эта тема. И поэтому попытаюсь изложить её как можно подробней и понятней. Естественно, для того, чтобы сделать всё это, нужно хотя бы уметь держать гаечный ключ и отвертку в руках. Итак начнем: Дело в том, что на больших оборотах двигателю не хватает: 1. воздуха; 2. топлива При большом пробеге видно, что поршни второго и третьего цилиндра более черные (переобогащенная

Итак, совершенно не давно при пробеге 22 тысячи километров у меня на авто по утрам начали наблюдаться посторонние звуки, которые после прогрева абсолютно пропадали, похоже было сначала на ненатянутую цепь, после на один постукивающий клапан, при все при этом, более 11-12 тысяч назад были установлены ГКК от все того же ВАЗ 21214, с тех времен я в двигатель и клапана не лазил вовсе, все работало тихо. И вот в

Обратившийся к нам читатель — автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну. Ремонтировал и обслуживал машину сам — тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто — очередь. Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика. К

Итак, Вы решили сделать скачек в эволюции и перейти на своей классике (ВАЗ-2101..07) с архаичного карбюратора на современный электронный впрыск топлива. В этой статья я попытаюсь описать все аспекты этой переделки. Сейчас АвтоВАЗ прекратил выпуск карбовых машин и все чаще на дорогах можно увидеть впрысковую классику. А если есть авто, значит, есть и запчасти. К сожалению впрысковые специфические детали для

Как устроена БСЗ В БСЗ вместо прерывателя (с контактами) для размыкания цепи низкого напряжения применяется электронный коммутатор, который размыкает и замыкает цепь за счёт запирания или отпирания выходного транзистора. Такая система позволяет повысить напряжение на электродах свечей и тем самым увеличить энергию искрового разряда. Кроме того, уровень напряжения на свечах зажигания не снижается при

Я решил поделиться своим опытом в доработке очень важной в авто части — ГБЦ. Это лишь то что делал я и не более того, возможно я в чём то не прав… Шаг 1: подготовка инструмента и ГБЦ Не буду описывать способ снятия ГБЦ с авто и разборки (разбирать нужно полностью,с выбиванием втулок), это уже в любой книге есть или инете. После снятия и разборки ГБЦ желательно хорошо вымыть, я мыл керосином + расстворитель +

Для установки «нулевика» на двигатели классики понадобятся некоторые запчасти с других отечественных машин. Нам нужны следующие детали: 1 – Так называемая, «черепаха» от сорокового Москвича. Они бывают 2 типов. Для установки фильтра нулевого сопротивления на ВАЗ-2101 используют ту, к которой патрубок для отвода картерных газов находится справа, если смотреть от впускной горловины. 2 – Болты и крепежи для

Такую доработку проделывал на «классике» и на «Ниве». Результат — хорошая тяга на низких и высоких оборотах и приемлемый расход топлива. Нам понадобится: развертка и наждачная бумага. Я использовал развертку с изменяемым размером от 20 до 28 мм: Выставляем необходимый размер и разворачиваем диффузоры ваз 2105: Обрабатываем поверхность диффузора крупной, а затем мелкой наждачной бумагой: P. S. Довольно

Итак, ставим на Жигули двигатель 2112. Опустим этапы переделки печки, ветрозащиты или ещё чего. Сейчас мы говорим исключительно об инсталляции самого мотора. Крепеж мотора 2112 такой же, как и родного жигулевского мотора за исключением того факта, что правое крепление подушки придется рассверлить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобней всего это

купил два коммутатора: 133.3774-03 (аналог 6420.3734, 42.3734, 951.3734) Вот моя схема: Она несколько отличается от оригинальной, т.к. в коммутаторе 133.3774-03 есть встроенная цепь питания датчика Холла (вывод 6). В трамблер имплантируется датчик Холла и шторка для него. Шторка представляет из себя два сектора по 90*, разделенные промежутками по 90*. Материал — сталь. Можно взять трамблер от БСЗ и заменить имеющуюся в нем шторку —

Сегодня будем делать очень полезную штуку — подогрев бачка омывателя ваз 2105 ваз 2107. В холодное время года поможет экономить незамерзайку, в тёплое – лучше смывать насекомых. Итак, имеем стандартный бачок: Для нагревателя понадобится полметра медной трубки D=1/4” для кондиционеров, медная пластинка размером с крышечку бачка: Сначала нужно наждачкой выровнять крышечку. Потом размечаем пластинку и

При установке генератора от Нивы на 80А возникла одна проблема — полная несовместимость схем возбуждения. Для корректной работы индикаторной лампы и генератора в целом нужна вот такая схема: Итак, нам понадобятся резистор на 68 ом и мощность рассеяния 5 ватт (лучше взять проволочный) и диод на 3А с допустимым обратным напряжением не менее 100 вольт: Дальше я нашел в кармане дохлое стандартное реле с лапкой

Задняя подвеска какая лучше – независимая подвеска или полунезависимая? 🚩 задняя независимая подвеска на ваз 🚩 Авто 🚩 Другое

Что такое зависимая и независимая подвеска, и какая из них лучше

Современные тест-драйвы приучили нас к понятиям «зависимая и независимая подвеска», и вторая в большинстве случаев не остается без своей доли похвалы, а первая – без тени упрека. В отдельных случаях – например, у Renault Duster – она и вовсе может разниться даже у одной модели в разных исполнениях. Что же такое зависимая и независимая подвеска, чем они отличаются, каковы их достоинства и недостатки, и стоит ли уделять им такое внимание при выборе нового автомобиля?

1. Что такое зависимая подвеска?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

2. Каковы преимущества и недостатки зависимой подвески?

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

3. Что такое независимая подвеска?

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

4. Каковы преимущества и недостатки независимой подвески?

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей. Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

5. Какую подвеску предпочесть при покупке автомобиля?

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории. Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.

Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска. Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску.

Неполная независимость: как устроена и чем хороша полузависимая подвеска

Мы уже рассказывали о зависимых и независимых подвесках. Но за кадром остался еще один тип подвесок – полузависимые. В характеристиках автомобиля такой тип подвески часто указывается как независимый, но на первый взгляд, выглядит самая распространенная конструкция именно как обычная балка зависимой подвески. В чем же тут секрет?

Насколько независима независимая подвеска?

Казалось бы, раз подвеска независимая, то перемещения одного колеса от другого никак не зависят. Такое чаще встречается в теории. На практике же полностью независимые подвески – большая редкость.

Почти всегда в конструкции подвески предусмотрена такая деталь как стабилизатор поперечной устойчивости. Благодаря ей вертикальные перемещения одного колеса через упругий торсион передаются на другое. Подобное «нарушение независимости» нужно для улучшения управляемости автомобиля, а точнее, для уменьшения кренов в поворотах. Решение не самое изящное, имеющее и ряд недостатков, но при этом недорогое, ведь активные подвески дороже на порядки. А так достаточно простая деталь не дает машине заваливаться в повороте.

Конечно, управляемость можно настроить и без этой детали, и даже плавность хода улучшится. Примеров тому немало: вот Renault Logan, например, после первого рестайлинга лишился стабилизатора спереди, а у классических Жигулей в задней подвеске его и не было никогда. Но большинство современных машин его имеет и в передней, и в задней подвесках.

Не редкость и «активные» стабилизаторы, которые умеют менять угловую жесткость торсиона или вообще отключаться. Такие есть, например, на машинах BMW или на внедорожниках Nissan. Это позволяет снизить негативные факторы от использования стабилизатора.

На фото: Nissan Patrol ‘2014–н.в.

Получается, подвески у абсолютного большинства машин не абсолютно независимые, перемещение одного колеса все же вызывает перемещение и другого. Пусть и в меньшей степени, чем при наличии связи в виде общей жесткой оси, как у зависимой подвески, когда перемещение одного колеса всегда однозначно связано с перемещением второго.

С неразрезными мостами, кстати, стабилизатор поперечной устойчивости также применяют: крены есть у машин с любыми подвесками.

Полузависимые: редкие и самые распространенные

Если стабилизатор все равно нужен, то может быть, его можно сделать частью несущей конструкции подвески? Наверное, именно так рассуждали инженеры, когда придумали переднюю подвеску МакФерсон для Audi 100/A6 в кузове С4. Не удивляйтесь, но МакФерсон у нее – полузависимый, ведь вместо переднего нижнего рычага подвески тут используется мощный стабилизатор поперечной устойчивости. Оба колеса связывает единая упругая деталь, являющаяся частью несущей конструкции. Восьмидесятые годы были щедры на интересные технические решения, так что я не удивлюсь, если на каких-то еще машинах использовали подобную схему, ведь торсион стабилизатора очень удобно использовать в качестве рычага. По кинематике подвеска Audi может считаться полностью независимой за одним существенным «но»: вертикальное перемещение одного из колес обязательно вызывает перемещение второго колеса на существенную величину, связанную с достаточно высокой жесткостью торсиона.

Очень распространенная схема полузависимой подвески со скручиваемой балкой – в том числе и плод усилий инженеров концерна Volkswagen. Ведь появилась она именно на VW Golf в 1974 году. Гениальность идеи была в том, что тут направляющий аппарат обоих задних колес был единой деталью, которая крепилась к кузову всего в двух точках. А эластокинематика движения каждого из колес была почти подобна кинематике подвески на продольных рычагах. Балка в форме буквы Н крепится к кузову в двух крайних точках, а ступицы колес расположены на нижних концах буквы. Самая важная часть конструкции – поперечина, которая соединяет конструкцию воедино и обеспечивает необходимую жесткость. Если балку расположить вплотную к точкам крепления к кузову (когда балка превратится в букву П), то подвеска по кинематической схеме будет полностью подобна конструкции на продольных рычагах, а если перенести ближе к точкам крепления колес, то будет больше похожа на зависимые подвески. Центральная часть балки в этой конструкции обязательно имеет податливость и может изгибаться, обеспечивая колесам возможность независимого перемещения. Отнести такую подвеску к зависимым можно лишь конструктивно: колеса связаны единой деталью несущей конструкции. Но в работе такая подвеска все же подобна именно независимым.

На фото: Volkswagen Golf ‘1974–83

Конструкция настолько удобна для массового автомобилестроения, что ее применяют для машин до D класса включительно, а порой используют и в сочетании с ведущим задним мостом. Например, на кроссовере Opel Mokka сзади стоит именно скручиваемая H-образная балка, даже на вариантах с полным приводом.

Секрет подобного успеха прост. Во-первых, конструкция предельно надежна: мощные боковые рычаги связаны мощным торсионом, а к кузову она крепится большими и прочными сайлентблоками. Эти детали служат долго, а сломать их тяжело. И такая конструкция недорога как в изготовлении, так и в эксплуатации.

Кинематика движения колес изначально удачна и может варьироваться в широких пределах путем изменения жесткости креплений, жесткости торсиона, боковых рычагов и их взаимного расположения. К тому же подвеска очень компактна, позволяет разнести амортизаторы максимально широко, что обеспечивает отличные условия их работы. Можно расположить пружины и амортизаторы очень низко и плотно, что увеличивает внутренний объем задней части машины. Из всех типов независимых подвесок для неведущих колес лучшей кинематикой обладают разве что многорычажные конструкции на базе двухрычажных подвесок или стоек МакФерсона, но они значительно более дороги.

Недостатки у такой схемы тоже есть. Эластокинематика Н-образной балки такова, что угловая жесткость балки всегда связана с податливостью подвески в поперечном направлении и нагрузкой. В результате балка всегда избыточно жесткая для ее роли стабилизатора поперечной устойчивости. Неподрессоренные массы у такого типа подвески тоже достаточно высоки, а попытка уменьшить массу балки за счет уменьшения длины продольных рычагов ведет к ухудшению кинематики ее работы и увеличению жесткости связи. И развязать жесткость резинометаллических элементов в продольном и поперечном направлении тоже конструктивно сложно, они будут всегда связаны, ведь это всего два сайлентблока, работающих на кручение и разрыв.

Усложнение конструкции введением реактивной тяги, например, в виде механизма Уатта — ход не новый. Сравнительно недавно его применяли в серийном производстве на Opel Astra J/Chevrolet Cruze, а спортсмены при подготовке машин с Н-образной балкой часто использовали дополнительные реактивные рычаги для улучшения управляемости и контроля кинематики.

Механизм Уатта

Опорные элементы балки стараются ставить под углом к плоскости качения балки: так обеспечивается уменьшение передачи вибраций на кузов при снижении податливости блоков в поперечном направлении и улучшение кинематики. Дополнительные хитрости в виде выноса опорных площадок пружин на внешние кронштейны позволяют обеспечить необходимый угол доворота колес под нагрузкой. Но в любом случае этот тип подвески остается конструктивно простым и дешевым. И именно поэтому его применяют столь массово.

А на практике оно как?

Сравнение различных автомобилей с различными типами задней подвески не дает возможности выбрать однозначного лидера. Разумеется, многорычажную подвеску проще наделить и хорошей управляемостью, и высокой плавностью хода в сочетании с высокой нагрузочной способностью. Но вот беда: сравнивая даже авто одного класса, нельзя сделать вывод о том, какая применяется подвеска лишь на основании их ходовых характеристик. Настоящим подарком для любителей выяснить, что лучше, а что хуже, являются машины на платформе MQB: у многих из них в зависимости от мотора в задней подвеске может применяться как балка, так и многорычажная конструкция.

Мой личный опыт показывает, что только серьезное сравнение позволяет выявить нюансы, а в обычной эксплуатации можно заметить лишь несколько другую акустическую картину при проезде неровностей и более явное изменение управляемости с нагрузкой у машин с Н-образной скручиваемой балкой относительно машин с многорычажной подвеской. Слепое сравнение обычно не дает возможности выявить однозначного победителя. А все это говорит о том, что энтузиазм производителей по поводу этого типа подвески на бюджетных автомобилях вполне обоснован: по цене недорогой зависимой подвески вы получаете полноценную независимую с хорошей кинематикой.

Опрос

А у вашего автомобиля какая подвеска?

Всего голосов:

Виды подвесок

На проходимость, плавность хода, управляемость влияет ряд характеристик. Один из основных факторов влияния – подвеска.

Автомобильная промышленность выпускает три разных вида подвесок:

1. зависимая;
2. независимая;
3. полузависимая.

Внутри каждого вида существуют подтипы – это многорычажная, двухрычажная, рессорная, пружинная и другие. Также есть адаптивная подвеска, созданная на основе гидропневматики.

Виды подвесок. Преимущества и недостатки

Зависимая подвеска

Этот тип отличает от прочих наличие жесткой балки, которая осуществляет связь между колесами. Функциональный принцип предусматривает влияние работы одного колеса на другое. Простая конструкция, неприхотливость в обслуживании, и как следствие, бюджетная стоимость. Чаще используется на легковых автомобилях эконом класса, грузовиках и внедорожниках.

В процессе работы такой подвески, если одно колесо попадает на неровность (поднимается или опускается), то второе колесо, как на рычаге, принимает противоположную позицию. В стандартном виде балка соединена с кузовом рессорами. Этот тип соединения считается наиболее надежным. При езде по ухабистому покрытию кренится весь кузов автомобиля. В салоне ощущаются все неровности дорожного полотна, на которые попадают колеса авто.

Маневренность, управляемость, плавность хода имеют средние показатели при зависимом типе подвески.

Подтипы подвески

Жесткий мост подвешен на продольных рессорах. Балка (мост) связана с рессорами прочными креплениями-хомутами. Рессора является «смягчающим» элементом, который первым принимает удары и сглаживает их силу. Это самый первый тип устройств, которые использовались еще в египетских колесницах, но не потерявший свою актуальность и в современном автомобилестроении.

Этот подтип подразумевает использование поперечной (реактивной) штанги и диагональных или продольных рычагов. Кузов автомобиля соединяется каждым из рычагов с балкой. Рычаги выполняют функцию мягкой фиксации оси. Смягчение ударов в таком подтипе подвески выполняют амортизаторы и пружины.

Для прицепов и отечественных грузовых автомобилей часто применяется зависимая рессорно-балансирная подвеска. Нейтрализаторами ударов выступают не только рессоры, но и балансиры, перераспределяя нагрузку по осям.

Составные части подвески:

• Основа (мост). Жесткая балка, которая соединяет колеса.
• Рессора. Устанавливается количество n рессорных листов на каждую сторону (продольные элементы) или поперечных, расположенных вдоль балки. Рессоры принимают участие в демпфировании. Количество листов зависит от марки/модели автомобиля и его назначения.
• Кронштейн. Крепление рессор к кузову. Кронштейны устанавливаются фиксировано или не фиксировано. Нефиксированные кронштейны называют серьгой.
• Хомуты.
• Амортизаторы.
• Стремянка.
• Рессорные опоры.
• Ступицы.
• Пружины.
• Рычаги.
• Тяга Панара.
• Стабилизаторы.
• Придаточный вал (Де Дион подвеска).
• Дифференциал.
• Муфта.
• Тормозной диск.
• Балансиры.

В зависимости от вида и подтипа, составные элементы имеют отличия и не каждый элемент присутствует в определенном подтипе подвески. Реже используются пневмоэлементы.

Независимая подвеска

Этот вид подвески используется наиболее часто. В отличие от зависимой, здесь колеса не имеют жесткой связи, и не влияют в полной мере друг на друга. Внутри независимой системы есть много подтипов, чаще применяют такие как:

• Двухрычажные. Два рычага, верхний и нижний, выполняют функцию крепежа. Один конец рычага установлен на ступице, а второй крепится на кузове. Более полувека этот тип применяется в различного типа автомобилях, чаще для легковых. В «Формуле-1» использовалась именно двухрычажная система. Большинство представителей семейства Жигулей оборудованы такой подвеской.

Конструктивно, нижний рычаг от ступицы направляется к балке или подрамнику, а верхний, вторым концом крепится к кузову. За основу шарнирных креплений выступают сайлентблоки. Нейтрализатором ударов в таком типе могут применятся пружины, пневмабаллоны, рессоры полуэллиптические, торсионы.

• Пневматические. По сути, это оборудование амортизирующей части подвески на пневматике. Следовательно, тип подвески может быть различным (одно, двух и четырехконтурные, зависимым, независимым, полузависимым и т.д.).

Пневмооборудование позволяет изменять клиренс, настраивать жесткость подвески. Автоматический режим предусматривает адаптацию подвески к характеру дорожного покрытия и интенсивности движения.

• Дюбонне. В довоенное время эта система была популярна за счет улучшеных ходовых качеств при недорогой стоимости. Технически, устройство представляло рычаг, упирающийся в пружину, которая заключалась вместе с амортизатором в общий корпус. Рычаг представлял вид колена. В корпусе находилась амортизаторная жидкость. Распространение этот способ не нашел, так как из кожуха с амортизатором и пружиной, в месте выхода рычага постоянно сочилась жидкость. Но есть интересный факт, такую систему применяли в подвеске Leopard 1 и течь амортизатора на подвеске танка была устранена, что не отразилось на автомобильных пневмоэлементах.
• Гидравлические. Принцип работы таких систем схож с пневматикой. Различие в упругом элементе и специальной жидкости. Гидравлические системы рассчитаны на более длительный срок службы.
• Макферсон. Создана в 1960 году инженером МакФерсоном. Состоит из рычага, пружинного блока с амортизатором «качающаяся свеча», выполняющего роль шкворня и стабилизатора устойчивости. Менее эффективная система против двухрычажной поперечной или продольной, но нашедшая широкое применение за счет малой себестоимости и технологичности.

Преимущества и недостатки независимых подвесок

Независимые подвески популярны на легковых автомобилях за счет высокой эффективности и повышения ходовых качеств. Находясь в салоне при движении на автомобиле с независимой подвеской менее ощутимы неровности дороги. Значительно смягчаются даже грубые удары при попадании одного колеса в выбоину. Такая подвеска повышает безопасность минимизируя крен автомобиля при значительном изменении положения одной оси. Повышена управляемость в сравнении с авто, имеющими зависимую подвеску. Осуществляется более совершенное сцепление с дорожным полотном, что имеет значение, особенно на высокой скорости.

Из недостатков, такие системы имеют больше элементов, дороже в эксплуатации и ремонте. В некоторых случаях, независимость осей может влиять на просвет в худшую сторону. При значительном изменении положения одного колеса есть вероятность повредить днище.

Полузависимая подвеска

Такой тип подвески используется для заднего моста, при условии, что автомобиль переднеприводный. Два продольных рычага подвески соединены поперечной балкой, в результате внешне получается П-образная форма. Один конец рычага закреплен на ступице, а второй на кузове или раме авто.

В отечественном автопроме такую схему можно увидеть на ВАЗах от 2108 до 2115 моделей.

К положительным моментам полунезависимых подвесок относятся:

• высокая ремонтопригодность;
• простота обслуживания и ремонта;
• при изменении геометрии поперечного сечения балки, можно регулировать характеристики подвески;
• высокая жесткость в поперечном сечении;
• компактность и легкость, что снижает неподрессоренные массы;
• оптимальные кинематические характеристики.

Полунезависимая подвеска, в основном, собирается на производстве на отдельном конвейере. Полностью собранная подвеска готова к установке в один прием.

К недостаткам относят:

• применение только на заднем мосту авто с передним приводом;
• система предусматривает определенную форму днища.

В целом, полунезависимая подвеска находит положительный отклик и аргументы в поддержку эффективности по многим ходовым показателям.

Заключение

Многие типы подвесок можно самостоятельно заменить. Если нет цели экспериментировать, то автомобильный рынок, как российский, так и зарубежный предлагает большое количество вариантов с различными типами подвесок. При выборе следует руководствоваться такими факторами, как, условия эксплуатации, интенсивность, требования к техническим данным и комфорту, возможность обслуживания и просто собственные предпочтения.

Оцените статью: Поделитесь с друзьями!

Виды задних подвесок автомобилей: проверка задней подвески

Конструкция каждого автомобиля использует несколько составляющих, за которыми закреплены определенные функции. Отдельное внимание стоит уделить ходовой части автомобиля, за счет которой машина, собственно, и перемещается. При этом главным элементом в этой части является подвеска, и о ней будет идти речь далее.

Назначение и конструкция

Подвеска транспортного средства выполняет несколько функций. Основные:

• обеспечение упругого крепления колеса к кузову
• гашение колебаний
• обеспечение контакта колеса и дорожного полотна

Была изобретена одновременно с автомобилями. Ей столько же лет, сколько первому авто, выпущенному с производства. При этом все еще не удалось создать оптимальную подвеску, которая устроила бы любой автомобиль.

Несмотря на разновидности, изделия схожи между собой по своим комплектующим. Конструкция содержит:

• Упругие элементы — рессоры, пружины, др. Их основной задачей является восприятие нагрузок, полученных при ударе колеса о ходовую часть.
• Демпфирующие элементы или амортизаторы. Они гасят колебания, полученные от упругих элементов, через поглощение и рассеивание волн колебания. Поэтому и устанавливают их обычно рядом с упругими элементами.
• Направляющие системы. Созданы для связи колеса с несущей частью, что обеспечивает возможность движения машины по нужной траектории. К этой группе можно отнести рычаги, тяги, балки.

Все составляющие выполняют ряд определенных функций, и даже без одного элемента она не представляет собой единую конструкцию.

Основные виды

Главное отличие между подвесками заключается в конструктивном исполнении составляющих и в их расположении в ходовой части. При этом любое изменение способно повлиять на технические и эксплуатационные характеристики.

В основном деление основных типов осуществляется по трем основным категориям:

1. Зависимые.
2. Полузависимые.
3. Независимые.
4. Другие виды.

Каждую из категорий стоит разобрать подробнее.

Зависимая подвеска

Самая первая из произведенных и используемых на автомобилях подвесок. Именно она считается долгожителем среди существующих конструкций. И прототипом для создания стала конная повозка.

Особенность — надежное соединение колес, предотвращая перемещение деталей относительно друг друга. В качестве соединяющей оси выступает задний мост. Упругие элементы — пружины, хотя не так давно ими были рессоры. Демпфирующий элемент — амортизатор. Устанавливают его двумя способами:

1. Отдельно от пружин.
2. На одной с ними оси. Подобное расположение требует установки внутри пружины.

Сверху амортизатор монтируют к кузову, снизу — к мосту. На амортизаторе две функции — одна подразумевает гашение колебаний, вторая — крепит колеса к оси.

Рычаги и тяга, расположенные в соответственно поперечном и продольном направлении, — это составляющие направляющей системы. Всего их задействовано четыре. Они следят за тем, чтобы движение оси с колесами было предсказуемым. Поперечная тяга служит для уменьшения угла крена во время поворота автомобиля при его движении. Плюсы:

• простое исполнение;
• надежность;
• обеспечение качественного сцепления.

Главный минус — потеря сцепления колес с дорогой, если машина входит в поворот. Это может быть очень опасно. Сегодня не востребованы, и их стараются не использовать. В основном встречается на грузовых автомобилях.

Независимая

Отличием этой подвески от других, как нетрудно догадаться, является отсутствие связи между колесами, которые находятся на одной оси и расположены параллельно друг другу. Таким образом, если по каким-то причинам положение одного колеса изменится, это не отобразится на другом.

Делятся на несколько типов, и каждый из них стоит отдельного внимания.

Стойки Макферсона

Многие знают этот тип под названием «качающаяся свеча». Главное отличие — это наличие амортизационной стойки, выполняющей сразу несколько функций. При этом все функции выполняются одновременно. Конструкция задействует:

• амортизатор;
• пружина.

Снизу элемент крепят к ступице колеса, а сверху — к кузову. Во втором случае также используют дополнительные опоры. Благодаря подобному креплению удается обеспечить надежную фиксацию колеса с кузовом при раскачивании. Имеется и направляющая система. В ее роли выступают рычаги, имеющие поперечное направление.

Стойка — наиболее популярный и востребованный тип. Ее назначение — обеспечение комфортного передвижения по дороге. Подвеску ценят за ее надежность и долговечность.

Рычажная

Рычажный тип также является представителем независимого вида подвесок. Довольно известный вариант, имеющий два вида исполнения конструкции:

1. Двухрычажную. Амортизационная стойка используется только для погашения колебаний. Креплением занимается управляющая система, включающая два поперечных рычага, имеющих А-образное исполнение. Деталь предотвращает ненужное перемещение колеса при движении. Однако по сравнению с ней стойка МакФерсона мягче и проще в управлении.
2. Многорычажную. Доработанная двухрычажная конструкция. Два рычага дополнены еще восемью подобными деталями. За счет этого удалось улучшить плавность хода, комфортное вождение.

В основном предпочтение отдают стойкам МакФерсона и двухрычажному варианту конструкции. Встречаются в большинстве транспортных средств и особенно популярны среди современных и дорогостоящих моделей. Также предпочтительны для установки в автомобили с мягкими подвесками.

Полузависимая

Этот вид подвесок — что-то среднее между описанными выше вариантами. По внешнему виду конструкция напоминает зависимую подвеску. У нее также есть балка и продольные рычаги, благодаря которым удается соединить два колеса, расположенных на одной оси.

Крепление полузависимой подвески осуществляется при помощи рычагов. Упругие и демпфирующие элементы — знакомые пружины и амортизаторы соответственно.

А вот балка полузависимой — торсионная, что позволяет ей работать также на скручивание. Таким образом, колеса могут перемещаться в вертикальном направлении вне зависимости друг от друга.

Плюсы:

• простота;
• надежность.

Часто встречается на заднеприводных машинах.

Другие виды подвесок

Существуют и другие виды — современные варианты, которые не так давно начали эксплуатировать в конструкции автомобилей. Стоит изучить их подробнее.

Гидравлическая

Гидравлическая подвеска обладает рядом особенностей. Главная из них — это измененные амортизаторы. В отличие от стандартных амортизаторов используют детали конической формы, заполненные маслом. Дополнительно каждая деталь оборудуется шарообразным гидроаккумулятором.

Среди плюсов:

• долговечность;
• плавность хода при любых условиях;
• возможность регулирования дорожного просвета дистанционно.

Они крепкие и вполне надежные. Однако минусом является наличие масла в конструкции. Дело в том, что если произойдет утечка масла, то из строя выйдет не только изделие, но также тормозная система и гидроусилитель руля.

Винтовая

Винтовая подвеска — обобщенное название для нескольких типов подвесок, устройство которых предусматривает возможность регулирования степени преднатяжения пружин. Плюсами такой конструкции являются:

• простота в обслуживании;
• прочность;
• долговечность;
• хорошую работу для России.

Она жесткая и почти неубиваемая. В случае поломки починить ее можно своими руками. При этом производители рекомендуют как можно чаще выполнять осмотр конструкции. Чтобы не возникало частых поломок, можно смазывать поверхность амортизаторов винтовой формы специальной смазкой.

Что делать, если подвеска скрипит?

В процессе эксплуатации авто иногда можно услышать скрип или стук подвески, если случайно попасть в яму или, например, проехать лежачего полицейского. Прежде чем приступать к ремонту, нужно выполнить проверку конструкции. Однако мало кто знает, как проверить изделие самостоятельно.

Проверка задней подвески

Стоит отметить, что ее проверять проще, чем переднюю. Основная поломка может произойти в стойках, которые является наиболее дорогой частью конструкции. Определить неисправность можно визуально, осмотрев детали на наличие трещин, расколов или других повреждений, деформаций. Если есть, значит, нужно менять.

Ремонт

Что входит в ремонт подвески? Устранение всех сломанных или вышедших из строя деталей, узлов, крепежных элементов. При необходимости осуществить починку, пробой или заменить косточки конструкции, яйца можно своими руками, закупившись необходимыми инструментами и комплектующими. Однако лучше обратиться за помощью профессионалов, которые смогут не только ответить на вопрос «как сделать подвеску», но также сделают ею.

Также читайте:

Из чего состоит Ходовая Часть автомобиля?

Подвеска автомобиля: Применение, виды подвесок, принцип работы, неисправности

Обзор на Двигатель М271: История Создания Характеристики Плюсы и Недостатки

Мерседес-Бенц SL 500: машина для настоящих джентльменов

Обзор на Мерседес-бенц ГЛЕ 400: Интерьер Экстерьер Двигатель Плюсы и Минусы

Лучшая подвеска легкового автомобиля |

В условиях  не всегда хороших дорог как отечественных, так и у ближайших соседей, наших автолюбителей всегда интересует вопрос выбора автомобиля с удобной и надежной подвеской, которая сможет выдержать наши ухабы, колдобины и которая сможет продержаться максимум без замены комплектующих. Так какая же она: лучшая подвеска автомобиля для наших условий? На этот поставленный вопрос мы и постараемся ответить в этой статье.

Для начала что же такое подвеска и для чего она служит?

Подвеска автомобиля — это связующий элемент между дорогой и собственно кузовом автомобиля.  Причем у полноценных «чистокровных» внедорожников подвеска связана с рамой (т.н. рамные внедорожники), а не с кузовом. Первые подвески появились еще у карет и повозок, так что первые автомобили получили уже запатентованные и проверенные временем системы амортизации нагрузок при езде по дорогам.

Рамные внедорожники, как следует из названия, основаны на сварной или сборной раме — своеобразном «скелете», к которому прикручиваются все узлы и агрегаты будущего автомобиля. При этом кузов, как кожу со змеи, можно снять без особых сложностей, оставив перед собой суть автомобиля.

Как видно, все амортизирующие элементы прикручены к раме, а не к кузову, который выполняет роль крепежа прочих декоративных и конструктивных элементов.

Все современные легковые автомобили оснащаются различными типами подвесок. Чаще всего спереди устанавливается подвеска МакФерсон (McPherson) или двухрычажная подвеска. Сзади может быть установлена зависимая, полузависимая и независимая подвеска с различным количеством рычагов.

Подвеска типа McPherson:

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

‪1.‬Стабилизатор поперечной устойчивости;
‪2.‬Рычаг;
‪3.‬Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска:

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины  длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска:

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Зависимые и независимые подвески:



Если коротко, то главное отличие зависимой подвески от независимой — это способность (у зависимой) подвески передавать перемещения от одного колеса оси на другое. Как видно на рисунке (а), наезд на неровность одним колесом приведет к изменению положения другого.

Задняя зависимая подвеска:

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических «Жигулей». В этом случае балка заднего моста «подвешивается» на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится «нагружать» балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Полузависимая подвеска:

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два
продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

• Небольшие размеры;
• Малый вес;
• Простота в обслуживании и ремонте;
• Наилучшая кинематика колес;
• Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Передняя подвеска автомобиля на двойных поперечных рычагах обладает витыми пружинами, которые придают упругость, и двумя рычагами, которые крепятся к подрамнику или к раме. Подобная подвеску можно встретить и у крупно размерных седанов (бизнес- и представительского класса), а также у кроссоверов и внедорожников. Подобный тип подвески характеризуется низким износом, кроме алюминиевых составляющих. Так алюминиевые рычаги в таком типе подвесок устанавливают такие марки, как Audi и BMW. С одной стороны это дает низкий вес неподрессоренных масс и увеличивает комфорт, но износ таких деталей слишком велик в условиях наших плохих дорог.

Также переднюю подвеску на двойных рычагах зачастую в дорогих автомобилях оснащают пневматическими или гидропневматическими элементами, которые делают подвеску наиболее комфортной, но стоят такие комплектующие весьма дорога. По российским дорогам пневмобаллоны могут выходить не более 50 000 километров.

Передняя подвеска типа МакФерсон построена на основе амортизационной стойки и витой пружины вокруг нее. В итоге мы получаем довольно компактную подвеску, которая легко помещается под капотом маленьких автомобилей. Собственно и популярен данный тип подвески у автомобилей А, В и С классов.

Большие седаны и кроссоверы оснащаются независимой многорычажной задней подвеской. Такой тип может гарантировать отличный комфорт и плавность езды. Но данная подвеска легко «убивается» по ямам и ухабам, которых много на наших дорогах. При таком типе подвески также часто устанавливаются пневмоэлементы в дорогих моделях автомобилей.

В качестве задней подвески на легковых автомобилях чаще всего используется простая торсионно-рычажная полузависимая подвеска. Ее вы можете встретить под днищем большинства современных моделей небольших хэтчбеков и седанов. Она весьма проста, дешева и вынослива. Среди недостатков можно отметить высокую жесткость подвески, но с другой стороны это означает, что ее сложно будет «пробить». Такой подвеской оснащаются, Lada Granta, Renault Logan, Peugeot 301, Volkswagen Polo Sedan и другие их одноклассники.

В итоге, можно сделать вывод, что самая лучшая подвеска автомобиля для наших дорог – это типа МакФерсон спереди и торсионно-рычажная полузависимая подвеска сзади.

Устройство задней подвески — изучаем самые популярные варианты

С непрерывным развитием технологий, современные автомобили с каждым годом становятся все сложнее. Это утверждение касается всех без исключения систем и механизмов, в том числе и подвески транспортного средства. Подвески выпускаемых сегодня автомобилей – это довольно сложное устройство, сочетающее в себе сотни деталей.

Элементами многих автомобильных подвесок управляет компьютер (электронный способ), который фиксирует все показания датчиков и, при необходимости, способен мгновенно изменять характеристики автомобиля. Эволюция подвески, в значительной мере, поспособствовала тому, что мы с Вами можем ездить на более комфортных и безопасных машинах, однако, основные задачи, которые выполняла и выполняет автомобильная подвеска, остались неизменными еще со времен карет и конных экипажей. Давайте же выясним, в чем именно заслуга данных механизмов, и какую роль играет задняя подвеска в жизнедеятельности транспортного средства.

1. Назначение задней подвески

Автомобильной подвеской называют устройство, обеспечивающее упругое сцепление колес машины с несущей конструкцией кузова. Кроме того, подвеска регулирует положение корпуса транспортного средства в процессе движения и способствует уменьшению нагрузки на колеса. В современном автомобильном мире существует большой выбор различных типов автомобильных подвесок, самыми популярными из которых есть пружинные, пневматические, рессорные и торсионные подвески.

Данный элемент берет участие во всех процессах, которые происходят между дорожным покрытием и автомобилем. Поэтому, все конструктивные изменения и усовершенствования устройства подвески, направлялись на улучшение определенных эксплуатационных качеств, к которым прежде всего относятся:

Комфортные условия передвижения. Представьте себе, что Вы едете в соседний город на карете с деревянными колесами, каково Ваше чувство? Понятное дело, что преодолеть несколько сотен километров на современном автомобиле куда более приятно, даже несмотря на качество теперешних дорог, которые в отдельных местах, кажется, не менялись со времен тех самых конных экипажей. Именно благодаря функционированию подвески, стало возможным добиться оптимальной плавности передвижения, устранения лишних колебаний кузова и толчков от неровностей дороги.

Уровень управляемости автомобиля, характеризующийся правильной реакцией колес на «команды» рулевого колеса. А ведь возможность менять направление (поворачивать), также появилась благодаря подвеске (если быть конкретнее, то передней). Особую актуальность, точность и удобство маневрирования, приобрели с началом роста скоростей: чем выше становится скорость, тем сильнее меняется поведение транспортного средства при повороте руля.

Безопасность пассажиров транспортного средства. В конструкцию подвески, входят одни из самых активно подвижных деталей машины, а значит, безопасность передвижения напрямую зависит от ее характеристик.

В основном, подвеска переднеприводных автомобилей — полунезависимая и находится на задних колесах, располагаясь на эластичной «П» образной балке. Тоесть, она состоит из двух продольных рычагов, один из концов которых закреплен на кузове, а на втором размещены колеса. Продольные рычаги соединяются между собой поперечной балкой, что и предает подвеске вид буквы «П». Данный тип задней подвески имеет самую оптимальную кинематику колес, при чем, обладает компактностью и простотой, однако, ее конструкция не позволяет передавать крутящий момент на задние колеса, поэтому полунезависимый вариант задней подвески применяется на большинстве переднеприводных автомобилей.

Он имеет следующие преимущества:

— простую конструкцию;

— высокий уровень жесткости в поперечном направлении;

— небольшую массу;

— возможность изменения характеристик в следствии изменений поперечного сечения балки.

Однако, как любая система, полунезависимая подвеска имеет и некоторые недостатки, выражающиеся в неоптимальном изменении развала колес и особых требованиях к геометрическим показателям днища кузова в местах крепления.

Как правило, устройство задней подвески всегда проще передней. На основной массе автомобилей, задние колеса не способны менять угол поворота, а это значит, что конструктивная сторона задней подвески должна предусматривать лишь вертикальное перемещение колеса.

Однако, состояние задней подвески прямо влияет на безопасность движения транспортного средства и на комфортность управления им. Поэтому, стоит помнить, что от регулярной диагностики задней подвески и от своевременного проведения ремонта ее деталей, зависит, сможете ли Вы избежать более серьезных проблем в дальнейшем. Иногда, это касается даже сохранности жизней водителя и пассажиров.

Кроме полунезависимой подвески, в недорогих моделях автомобилей, часто используется зависимая задняя подвеска. В этом варианте, колеса между собой соединяются посредством балки заднего моста, которая, в свою очередь, крепится к автомобильному кузову продольными рычагами. Если на заднюю часть автомобиля с таким типом подвески оказать повышенную нагрузку, то могут появится незначительные нарушения плавности хода и легкие вибрации. Это считается главным недостатком зависимой задней подвески.

2. Виды задней подвески и принцип их работы

Задняя подвеска автомобилей имеет довольно широкий вариативный ряд, но сейчас мы рассмотрим только наиболее распространенные и известные его виды. Подвеска «Де Дион». Данный вид задней подвески был изобретен больше столетия назад, однако, успешно используется и в наше время. В тех случаях, когда из-за финансового вопроса или компоновочных соображений инженерам приходится отказываться от независимых подвесок, старая система «де Дион», приходится как нельзя кстати. Ее конструкция имеет следующий вид: картер главной передачи крепится к поперечной балке рамы или к кузову, а привод колес выполняется при помощи полуосей, размещенных на шарнирах. Соединение колес между собой осуществляется с помощью балки.

Технически, подвеска считается зависимой, но благодаря креплению массивной главной передачи (крепится отдельно от моста), неподрессоренная масса значительно снижается. Со временем, непрерывное желание инженеров избавить задний мост от лишней нагрузки, привело к усовершенствованию конструкции и в наше время мы можем наблюдать как зависимый ее вариант, так и независимый. Так, к примеру, в автомобиле Mercedes R-класса, инженеры смогли успешно объединить достоинства различных схем: корпус главной передачи оказался закрепленным на подрамнике; колеса — подвешенными на пяти рычагах и приводящимися в движение при помощи качающихся полуосей; а роль упругих элементов, в такой конструкции, выполняют пневматические стойки.

Зависимая подвеска является ровесницей всего автомобилестроения, которая вместе с ним, прошла различные этапы совершенствования и успешно дошла до наших дней. Однако, в мире стремительного развития современных технологий, она с каждым годом все больше становится лишь частью истории. Дело в том, что мосты, которые жестко связывают колеса, сегодня используются разве что на классических внедорожниках, к которым относятся такие автомобили как УАЗ, Jeep или Nissan Patrol. Еще реже, их можно встретить на легковых автомобилях отечественного производства, разработанных более полувека назад (Волгах или Жигулях).

Основной минус применения подвески этого типа очевиден: исходя из конструкции, перемещение одного колеса передается и другому, в результате чего появляются резонансные колебания колес в поперечной плоскости (так называемый эффект «Шимми»), что не только вредит комфорту, но и существенно сказывается на управляемости транспортного средства.

Гидропневматическая подвеска. Задний вариант такого устройства аналогичен переднему и обозначает вид автомобильной подвески, в работе которой используются упругие элементы гидропневматического типа. Родоначальником такой системы стала компания Citroen, впервые применившая ее на своих автомобилях еще в далеком 1954 году. Результатом ее дальнейших разработок являются активные подвески Hydractive, использующиеся французской компанией и по сей день. Первое поколение (Hydractive 1) появились в 1989 году. Принцип работы и конструкция таких устройств следующая: когда гидропневматические цилиндры нагнетают жидкость в упругие элементы (сферы), гидроэлектронный блок контролирует ее количество и давление.

Между цилиндрами и упругими элементами располагается амортизационный клапан, через который, при возникновении колебаний кузова, проходит жидкость, способствующая их затуханию. При мягком режиме, все гидропневматические упругие элементы объединяются между собой, а объем газа находится на максимальном уровне. Давление в сферах поддерживается в рамках необходимых показателей и крены машины (ее отклонения от вертикального положения при езде, чаще всего, вызванное неровностями дороги) компенсируются.

Когда появляется необходимость активации жесткого режима подвески, напряжение подается системой управления автоматическим путем, после чего, стойки передней подвески, цилиндры и дополнительные упругие элементы (размещены на регуляторах жесткости), по отношению друг к другу, оказываются в изолированном положении. Когда транспортное средство поворачивает, может меняться жесткость отдельной сферы, в то время как при прямолинейном движении, изменения касаются всей системы.

Многорычажная подвеска. Первый серийный автомобиль с многорычажной подвеской, увидел мир в 1961 году и это был Jaguar E-type. Со временем, полученный успех решили закрепить применением данного типа и на передней оси автомобиля (например, отдельные модели Audi). Использование многорычажной подвески обеспечивает автомобилю невероятную плавность движения, отличную управляемость, а заодно способствует снижению шума.

Начиная с 1980-х годов, инженеры компании Mercedes Benz, вместо пары сдвоенных, стали применять на своих автомобилях пять раздельных рычагов: два из них держат колесо, а остальные три обеспечивают ему необходимое положение в вертикальной и горизонтальной плоскостях. В сравнении с более простой двухрычажной подвеской, многорычажный вариант просто находка для максимально удачной компоновки узлов и агрегатов. Более того, имея возможность менять размеры и форму рычагов, можно намного точнее устанавливать необходимые характеристики подвески, а благодаря эластокинематике (законам кинематики любой подвески, которая имеет в своем составе эластические элементы) задняя подвеска обладает еще и подруливающим эффектом на поворотах.

Как правило, оценивая подвеску транспортного средства, большинство автолюбителей, в первую очередь, обращают свое внимание на такие ее свойства как уровень управляемости, комфортность, и устойчивость (в зависимости от приоритетов последовательность может быть другой). Поэтому, им абсолютно все равно, какой тип подвески установлен на их автомобиле и какая у него конструкция, главное, чтоб он просто соответствовал всем необходимым требованиям.

В принципе, оно и правильно, ведь выбор типа подвески, расчет ее геометрических параметров и технических возможностей отдельных составляющих – это задача инженеров. При разработке и конструировании, транспортное средство проходит массу всевозможных расчетов, тестов и испытаний, а значит, подвеска стандартного автомобиля уже обладает оптимальными потребительскими характеристиками, удовлетворяющими требования большинства клиентов.

3. Стабилизатор торсионного типа

Современные легковые автомобили могут оборудоваться одним из двух основных видов стабилизаторов – рычажным или торсионным. Рычажные стабилизаторы (часто называемые «реактивными тягами») имеют вид полой трубы, на концах которой размещены крепления с сайлентблоками (являют собой резинометаллические шарниры). Они устанавливаются между креплениями кулака с одной стороны и посадочным местом на кузове с другой. Из-за жесткой фиксации амортизаторов и пружин, установка стабилизатора позволяет создать некий треугольник, сторонами которого есть амортизатор (пружина), мост (балка) и, соответственно, сам стабилизатор.

Торсионный стабилизатор выступает основной частью автомобильной подвески, соединяющей колеса при помощи торсионного элемента. На сегодняшний день, многие автовладельцы считают торсионный стабилизатор практически незаменимым элементом разных видов подвесок легковых машин. Его крепление может выполнятся как на передних, так и на задних осях транспортных средств, однако, на автомобилях, где в роли задней подвески выступает балка, стабилизатор не применяется, а выполнением его функций занимается сама подвеска.

С технической стороны вопроса, стабилизатор – это стержень с круглым сечением, по форме напоминающий букву «П». Обычно, он изготавливается из хорошо обработанной пружинной стали и размещается под кузовом в горизонтальном направлении (поперек). К кузову, деталь крепится в двух местах, а для фиксации используются резиновые втулки, способствующие ее вращению.

Как правило, форма торсионного стабилизатора учитывает размещение всех автомобильных агрегатов, расположенных под днищем кузова. Когда на одной из сторон автомобиля между днищем кузова и нижней частью подвески меняется расстояние, размещение креплений стабилизатора несколько смещается, что вызывает изгиб торсиона. Чем существеннее разница высот, тем сильнее идет сопротивление торсиона, благодаря чему стабилизирующий эффект отличается большей плавностью (по сравнению с рычажным стабилизатором). Поэтому, чаще всего, его устанавливают на переднюю подвеску.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Задняя подвеска: независимая или балка? Новости дня — Свободная Пресса

Многие автомобилисты с технической жилкой считают независимую заднюю подвеску атрибутом «нормального» авто. Другие, наоборот, причисляют ее к излишествам. Подливают масла в огонь и производители, все чаще выпуская одну и ту же модель с разными типами подвески.

Подвесочное двуличие

Раньше необходимость делать одну модель с разными типами задней подвески обуславливалась в основном наличием полноприводных модификаций. Как известно, полный привод плохо сочетается с полузависимой задней подвеской (хотя есть исключения, вроде Suzuki SX4 Classic), поэтому, например, у переднеприводных Renault Duster задняя подвеска полузависимая (скручивающаяся балка), а полноприводным версиям адресована независимая. Аналогично — у Nissan Juke.

Последнее время появились и более интересные прецеденты, например, при создании платформы MQB (Volkswagen Golf, Skoda Octavia и др.) концерн VAG на стадии проектирования «зашил» возможность использовать разные типы задней подвески. И если Octavia II имела независимую заднюю подвеску, то Octavia III в базовых версиях получила «балку».

Подобная гибкость обуславливается тем, что простую независимую подвеску можно спроектировать таким образом, чтобы точки крепления рычагов к кузову совпадали с таковыми для полузависимой. Грубо говоря, при сборке таких машин можно использовать один и тот же кузов, начиняя его на конвейере разным набором рычагов, тяг и балок. Из минусов — подобные независимые подвески, как правило, не относятся к самым продвинутым многорычажным схемам, которые создаются без оглядки на компоновочные ограничения.

Экономия против управляемости

Главный плюс полузависимой подвески — простота и сравнительная дешевизна обслуживания и ремонта: меньше подвижных соединений, проще кинематика. Кроме того, полузависимые подвески заметно компактнее, поэтому обеспечивают больший объем багажника. Для сравнения, «независимый» Duster имеет «трюм» на 408 л, а полузависимый — на 480 л.

Много и минусов. Тяжелая балка увеличивает неподрессоренные массы, что влияет, в том числе, на комфорт: обычно это проявляется в виде паразитных вибраций при проезде неровной дороги. Кроме того, при сравнимых настройках полузависимые подвески больше «пихаются», поскольку их геометрия способствует передаче части ударных нагрузок на кузов. Наконец, независимые подвески дают больше свободы с точки зрения настройки управляемости, особенно если речь идет о сложной многорычажке. Но, опять же, чем она сложнее — тем обычно нежнее и дороже в ремонте.

Для малолитражек А- и В-классов за редким исключением используются полузависимые задние подвески, для автомобилей E-класса и выше — практически всегда независимые. Подобное разделение понятно: первым важнее дешевизна и компактность подвески, вторым — комфорт и управляемость. А вот наиболее популярный С-класс оказался на стыке, потому что для него используют оба типа подвесок.

Характерная «жертва» независимой подвески — Ford Focus. Он всегда был если не лидером, то очень крепким игроком своего сегмента с точки зрения управляемости, в том числе благодаря независимой подвеске. Но она же обуславливает довольно-таки грустные грузовые возможности Focus в кузовах хетчбэк и седан, багажники которых уступают многим «полузависимым» конкурентам. Аналогичная проблема, кстати, была у «независимого» Mitsubishi Lancer, который даже в кузове седан имел багажник меньший, чем иные хетчи.

Подводные камни независимости

Из всех плюсов независимой подвески автомобильные энтузиасты, как правило, ценят именно управляемость. Причем не важно, используется ли эта управляемость или нет — эффект плацебо и ощущение технологического превосходства компенсируют все остальное.

А между тем, вопрос не так однозначен, как кажется. Есть примеры, когда тонкая настройка шасси обеспечивала практически эталонное поведение в экстремальных режимах для автомобилей с полузависимыми подвесками.

Например, многие хот-хетчи строят на платформе малолитражек, для которых полузависимая подвеска является нормой. Несколько лет назад издание «Авторевю» проверило экстремальную управляемость пяти хот-хетчей на маневре «лосиная переставка». Так вот, худший результат показал Mini, — единственный автомобиль с независимой задней подвеской в этом квинтете. Лучшим же стал «полузависимый» Ford Fiesta ST. А многие автомобильные энтузиасты считают эталоном горячего хетча Renault Clio Sport, хотя сзади у него обычная «балка», доставшаяся в наследство от серийного «Клио».

В принципе, тут нет противоречия. Большинство спортивных машин имеют независимые задние подвески, которые дают инженерам значительно больше свободы в настройке управляемости. Но с другой стороны, сам по себе тип подвески не определяет управляемость на 100%: есть еще жесткость кузова, настройки амортизаторов, характеристики стабилизаторов поперечной устойчивости, выбор шин и множество других факторов, которые, при правильном подборе, могут сделать машины с «балками» столь же азартными и предсказуемыми, как лучшие образцы из стана «независимых».

Да дело не только в этом. Эталонная управляемость автомобиля, на которой зациклены многие, довольно редко используется в реальной жизни. И если на гоночной трассе разница между типами подвески может быть распознана профессиональным пилотом, то при городском слаломе чаще всего работает эффект плацебо. Подавляющее большинство обычных водителей в принципе не отличат тип подвески по одним лишь ощущениям, тем более, что размерность и характеристики шин могут влиять на комфорт и управляемость не меньше, чем схема подвески.

Подобные же рассуждения применимы к вопросам комфорта: да, независимая подвеска при прочих равных передает чуть меньше толчков и вибраций, но за счет правильной настройки шасси можно добиться хорошей плавности хода и с полузависимой подвеской.

Так что можно выкинуть из головы все переживания насчет типа подвески, а при оценке машины использовать комплексный подход: достаточно ли вам мягкости хода и точности руления в повороте? Если да, то, по большому счету, не все ли равно, какими средствами инженеры этого добились?
