Электромагнитная подвеска автомобиля: Принцип работы Плюсы и Минусы – 403 — Доступ запрещён

  • 13.07.2020

Содержание

что это и как ее установить своими руками

Ни для кого не является секретом тот факт, что подвеска – это одна из самых важных деталей любого автомобиля. Эта конструкция подразумевает выполнение широкого ряда задач, связанных с контролем движения, а также обеспечения комфортабельного перемещения, как транспорта, так и водителя. Существует большое количество различных видов автомобильных подвесок, среди которых различаются механические, пневматические, гидравлические и пр. конструкции. На данный момент все более широкое распространение получает так называемая электромагнитная подвеска. Это современное устройство, созданное по последним технологиям, все чаще встречается в автомобильном обиходе. В статье мы расскажем обо всех плюсах и минусах ЭМ-подвески, а также о перспективах развития подобных технологий.

подвеска

Что такое электромагнитная подвеска автомобиля.

Автомобильная подвеска – это особая конструкция, состоящая из компонентов и механизмов, основная роль которых заключается в связи транспортного средства с плоскостью дороги, по которой происходит движение. Проще говоря, подвеска исполняет роль связующего звена между кузовом и плоскостью, по которой передвигается машина.

Основные элементы магнитной подвески.

Каждая электромагнитная подвеска состоит из определенного набора компонентов, обеспечивающих выполнение главной ее задачи:

  • Упругие конструкции, обладающие возможностью приема и передачи приложенных по вертикали сил.
  • Направляющие конструкции, формирующие схему движения колес транспорта, а также обеспечивающие связь колесного ряда между собой. Направляющие также отвечают за прием и передачу сил, приложенных по горизонтали.
  • Амортизирующие элементы, основная задача которых заключается в понижении силы колебаний кузова при перемещении на плоскости дороги.

Обычные представители современных подвесок состоят из множества элементов, каждый из которых может выполнять широкий ряд задач. Но в то же время это поразительно сложные механизмы, каждая составляющая которого обладает уникальными свойствами. Такой подход к технологиям производства подвесок обеспечивает хороший прирост в показателях управляемости, комфортабельности и устойчивости транспортного средства.

ЭМ-подвески также обладают всеми вышеперечисленными компонентами, только в более совершенном, технологически улучшенном их варианте. Магнитная подвеска – это особый механизм, основой которого является электрический двигатель. Двигатель обладает двумя режимами хода, обеспечивающихся наличием упругого и демпфирующего элемента. За переключение между ними отвечает особый микроконтроллер. За счет подобной конструкции ЭМ-подвеска способна исполнять роль обычного автомобильного амортизатора.

Как работает магнитная подвеска

Современные механизмы, называемые магнитными подвесками, эксплуатируют принцип работы, в основе которого лежит явление электромагнетизма. Этот эффект описывает зависимость между двумя видами поля: электрического и магнитного.

как работает ЭМ подвеска


Стандартные продукты, устанавливаемые на автомобилях, исполняют свою основную задачу благодаря таким элементам конструкции как пружины и упругие детали. Электромагнитные подвески, в качестве основных элементов, используют электромагниты. Именно из-за такого механического состава современные подвески и получили свое название.

Схема работы устройства заключается в создании особой системы управления (control system) путем установки на транспортное средство бортового компьютера. Данный компьютер, также именуемый электронным узлом, в real-time режиме снимает характеристики колесного ряда, и, в зависимости от них, посылает соответствующие команды. Управление осуществляется достаточно простым образом: схема намного проще по своей сути, чем те же пружины или гидравлические конструкции или маховик.

Производители

Как и любые другие изделия автомобильной промышленности, электромагнитные амортизаторы производятся несколькими разными концернами. Помимо маркетингового названия, в основе устройств от различных производителей лежит разная технология. Существуют три лидирующие компании, производящие электро подвески, каждая из которых выпускает изделия, работающие по отличному от других принципу. Мы подробно остановимся на всех трех компаниях и рассмотрим каждый продукт.

Электромагнитная подвеска Bose.

История данной технологии начинается в далеком 1980 году. Именно в начале 80-ых годов прошлого века, выдающийся профессор Амар Боуз, преподающий в университете на кафедре электромагнитных явлений, создал свое первое изделие. Им было проведено бесчисленное количество расчетов, и, после систематического анализа данных, получена оптимальная форма и характеристики автомобильной подвески. Так как профессор Амар Боуз по совместительству являлся главой компании Bose, его исследования позволили создать новый тип подвесок, эксплуатирующих принципы электромагнетизма. Опыты выдающегося ученого привлекли широкое внимание общественности и прямым образом повлияли на весь рынок автомобильной промышленности.

Подвеска Bose, доукомплектованная и усовершенствованная компанией, считается эталоном magnetic-подвески. Они, согласно проведенным испытаниям, практически на сто процентов справляются с возложенными задачами – нивелируют уровень любых возникающих колебаний. Основным компонентом продукта от организации Bose стал линейный электродвигатель, осуществляющий работу в двух режимах:

  • В качестве упругой составляющей.
  • В качестве демпфирующей составляющей.

Постоянные магниты, входящие в конструкцию, обеспечивают произведение возвратно-поступательных движений по всей длине обмотки статора. Такая технология не только надежно защищает автомобиль от колебаний в плоскости, но и позволяет повысить его управляемость до невообразимого уровня.

«SKF» на электромагнитных амортизаторах.

Данное изделие, обладающее высокими показателями простоты и надежности, впервые увидело свет в Швеции. В качестве основного элемента конструкции SKF используется особая капсула, составляющие которой – это особые электромагниты, магнитные амортизаторы.

При движении транспортного средства, главный компьютер получает данные с датчиков, установленных на колесах, считывая их характеристики в режиме реального времени. Тот же компьютер отвечает за передачу сигналов, изменяющих текучесть демпфирующей конструкции. Также изделие SKF подразумевает наличие пружин, внесенных в конструкцию для того, чтобы нивелировать колебания в случае отключения главного компьютера.

«Delphi» с однотрубным магнитным амортизатором.

Основным компонентом продукта компании Delphi стал однотрубный электромагнитный амортизатор. Его внутренняя часть состоит из специального магнитного вещества (suspension), размеры которого колеблются в периоде от 3 до 12 микрон. Таких деталей в изделии примерно 30%, остальную часть занимает электромагнит в виде головки поршня и специальное покрытие, препятствующее выливанию вещества наружу. Управление электромагнитом также осуществляется с электронного узла, автоматическим образом.
В момент задействования магнитного поля на вещество, находящееся внутри амортизатора, происходит следующее: частицы субстанции принимают особую, упорядоченную структуру. Благодаря этому повышается показатель вязкости субстанции, с помощью чего и переключается режим работы.

Можно ли установить электромагнитную подвеску своими руками.

Однозначно – нет. Такая технология предполагает использование достаточно внушительного количества производственных сил и техник. В устройстве всех деталей расположены особо чувствительные компоненты, установка и настройка которых является нетривиальной задачей. За подобный продукт и его установку придется отдать достаточное количество денег, но технология однозначно того стоит. Изделие изначально предусматривалось для работы с сегментом машин более высокого класса, чем эконом.

Плюсы и минусы магнитных подвесок

плюсы ЭМ подвески


Как и любое другое изделие, ЭМ подвеска обладает своими характеристиками и качествами. При установке подобной конструкции на свою машину вы получаете достаточно внушительный прирост, в плане ее управляемости. Также стоит отметить такие преимущества:

  • Более мягкий, плавный ход.
  • Высокая скорость отклика бортового компьютера, что также повышает уровень управляемости.
  • Экономия потребляемой энергии.
  • Многофункциональность – есть возможность выбрать между автоматическим и механическим режимом работы.

Основной негативный фактор, о котором стоит упомянуть, заключается в наличии и установке на автомобиль программного обеспечения. Ставить дополнительное ПО придется отдельно. На данный момент малое количество машин, вышедших из-под конвейера, обладают подобной конструкцией, включающей магнитную подвеску автомобиля. Также в качестве минуса стоит упомянуть высокую стоимость подобного «апгрейда» ходовой части.

Перспективы появления магнитных подвесок на серийных авто и развития технологии.

На данный момент времени появление такого элемента конструкции как ЭМ подвеска позволило всей автомобильной промышленности совершить огромный рывок. Подобные устройства гарантируют новую эру повышенных ходовых характеристик машин. Несмотря на то, что такие изделия пока еще не применяются в качестве конструкции передней подвески, уже можно с уверенностью сказать, что с их помощью можно расширить возможности автомобилей.

Заключение

амортизатор
С созданием ЭМ-амортизатора повысился интерес ко всем технологиям, в основе которых лежит принцип электромагнетизма. Некоторые модели изделия также способны исполнять роль генератора, позволяющего преобразить все неровности дорог в настоящую и полноценную энергию. Сложно представить, но каждая кочка, яма или выбоина позволит машине пополнять запасы энергии и, к примеру, увеличивать продолжительность хода. Смотря на подобные технологии, можно с уверенностью сказать, что будущее действительно уже не за горами!

Электромагнитная подвеска — это реальность, или выдумка?

Подвеска Автомобильная подвеска – один из главных компонентов любого транспортного средства. Для чего же нужна подвеска? Она выполняет очень много задач, среди которых контроль за авто при передвижениях, обеспечения комфортных условий для водителя и его пассажиров. Подвески бывают разными: механическими, гидравлическими, пневматическими и т. д. Одним из современных видов автомобильных подвесок является, так называемая, электромагнитная подвеска. Но пока что подобные подвески не очень распространены.

Ещё со времён Максвелла и Фарадея, основоположников теории применения электромагнитного поля в практических целях, конструкторы и инженеры постоянно пытаются расширить границы использования таких явлений как сверхпроводимость и магнитная индукция. Ведь это открывает широчайшие возможности перед человечеством.

Но только в 80-х годах 20 века явление электромагнетизма начали применять с практическими целями. В 1982 году был построен первый поезд, который передвигался на магнитной подушке и достигал скорости 501 км/час. Это и положило начало новых разработок, в том числе и в автомобилестроении.

1. В чем уникальность электромагнитной подвески.

Электромагнитная подвеска Автомобильная подвеска – это совокупность компонентов и механизмов, которые выполняют роль связующего звена между дорогой и кузовом. Автомобильная подвеска входит в состав шасси.

Электромагнитная подвеска, как и любая другая, выполняет такие функции:

1. Соединение колёс или мостов автомобиля с его кузовом или рамой.

2. Передача на несущую систему (кузов, рама) моментов и сил, которые возникают при взаимодействии колёс с дорогой.

3. Обеспечение нужного характера перемещений колёс относительно автомобильного кузова или рамы.

4. Обеспечение плавности хода автомобильного средства.

Автомобильные подвески состоят из таких основных компонентов:

1. Упругие составляющие, которые способны принимать и передавать силы в вертикальной плоскости.

2. Направляющие составляющие, которые формируют особенности перемещения автомобильных колёс, их связи между собой, а также воспринимают и передают боковые и продольные силы.

3. Амортизаторы, которые предназначаются для гашения колебаний несущей системы во время передвижения по дороге.

Электромагнитная подвеска В обычных подвесках один элемент может выполнять сразу несколько функций. Но большинство современных подвесок – это крайне сложные конструкции, состоящие из множества элементов, каждый из которых имеет свой назначение. Такой подход помогает обеспечить очень хорошие параметры управляемости, комфортабельности, устойчивости автомобиля, его безопасности В электромагнитных подвесках подобные составляющие также присутствуют, но они усовершенствованы и модифицированы. В чём же особенности конструкции таких подвесок? Электромагнитная подвеска автомобиля представляет собой конструкцию, в основе которой лежит электродвигатель. Этот двигатель имеет два режима работы: как демпфирующий элемент и как упругий элемент. Режим работы определяет микроконтроллер. Таким образом, этот электродвигатель заменяет стандартный автомобильный амортизатор.

Уникальность электромагнитной подвески состоит в том, что она работает безотказно и имеет очень высокий уровень безопасности. В случае прекращения подачи электроэнергии в систему подвески, она способна переключиться в механический режим работы посредством системы электромагнитов. То есть, становиться обычной механической подвеской. При всём этом электромагнитные подвески очень экономичны с точки зрения потребления электроэнергии. Такая экономичность становиться возможной из-за того, что на обратном ходе электромагнита происходит выработка электроэнергии.

2. Как работает электромагнитная подвеска.

Многим, наверное, уже стало интересно, как работает электромагнитная подвеска. В основе работы электромагнитной подвески лежит принцип электромагнетизма, то есть зависимости электрического и магнитного полей.

Амортизаторы Обычные механические подвески работают благодаря наличию пружин или упругих элементов. Гидравлические подвески используют в качестве рабочего элемента жидкость. Что касается электромагнитных подвесок, то в их конструкции используются электромагниты, от которых и произошло название подвески. Вся система управляется при помощи бортового компьютера (электронного узла), который в режиме реального времени снимает показатели с колёс и по всему периметру автомобильного кузова и посылает соответствующие команды на подвеску. Управлять электромагнитами намного проще, чем управлять жидкостью, пружинами и другими механическими элементами.

3. Виды электромагнитных подвесок.

Различают такие виды электромагнитных подвесок в зависимости от производителя:

1. SKF.

2. Delphi.

3. Bose.

Электромагнитные подвески SKF были разработаны в Швеции. В их основе лежит принцип простоты и надёжности. По конструкции подвеска SKF – это капсула, состоящая из двух электромагнитов. Когда транспортное средство находиться в движении, встроенный автомобильный бортовой компьютер анализирует датчики на колёсах и подаёт сигналы, изменяющие текучесть демпфирующего компонента подвески и создавая оптимальные условия для работы. В конструкции также присутствуют упругие элементы – пружины, которые обеспечиваю подвижность даже, если бортовой компьютер перестанет подавать сигналы.

Преимущества электромагнитных подвесок SKF:

1. При использовании подвесок этого вида, на автомобиле полностью отсутствует эффект, так называемого, «проседания» даже при длительной стоянке транспортного средства. Это достигается благодаря тому, что даже в неактивном состоянии аккумулятор продолжает питать элементы подвески.

2. Даже при отсутствии команд от бортового компьютера (к примеру, произошёл сбой в работе) подвеска сохраняет подвижность благодаря встроенным пружинам.

Электромагнитная подвеска Электромагнитная подвеска от компании Delphi по своему внешнему виду – это однотрубный амортизатор. Этот амортизатор заполняется специальным веществом с магнитными частями размером от 5 до 10 микрон и электромагнитом. Вещество заполняет треть всего объёма амортизатора. Кстати, в амортизаторе присутствует спецпокрытие, препятствующее сливу магнитного вещества. В качестве электромагнита выступает головка поршня. А управляет этим поршнем бортовой компьютер.

Принцип работы такой подвески состоит в следующем. Когда магнитное поле воздействует на амортизатор, магнитные частицы вещества выстраивают упорядоченную структуру, что способствует увеличению степени вязкости жидкости и переходу амортизатора на другой режим работы.

Преимущества электромагнитных подвесок Delphi:

1. Такие подвески в десять раз быстрее реагируют на запрос от компьютера, чем системы с электромагнитными клапанами (скорость реакции – одна миллисекунда).

2. Невысокая потребляемая мощность (всего 20 Вт).

3. Подвески очень универсальны. Если электромагнит выйдет из строя и управляющий сигнал будет отсутствовать, то подвеска автоматически перейдёт на режим обычного амортизатора, который использует гидравлику.

Амортизатор В 1980 году профессор одного из американских университетов Амар Боуз, являющийся ещё и совладельцем корпорации Bose провёл расчёты и определил оптимальные параметры для автомобильной подвески. После длительных исследований получилось разработать новый тип подвесок – электромагнитные подвески Bose. Это изобретение считается настоящим прорывом в отрасли автомобилестроения.

Электромагнитная подвеска компании Bose считается лучшим решением, что касается всех электромагнитных подвесок. Как показали пробные испытания такие подвески почти идеально устраняют все возникающие колебания. Подвеска Bose – это линейный электродвигатель, который способен работать в двух режимах:

1. Как упругий элемент.

2. Как демпфирующий элемент.

Подобная идея не нова. Но именно в компании Bose её смогли реализовать лучшим образом и добиться подобного быстродействия и подобных характеристик. В конструкции подвески Bose предусмотрен шток, на котором закрепляются постоянные магниты. Эти магниты способны выполнять возвратно-поступательные движения по всей длине обмотки статора. Подобное решение не только гасит все колебания при движениях на неровной дороге, а также открывает новые горизонты для управления автомобилем. Например, можно запрограммировать бортовой компьютер так, чтобы на момент выполнения какого-то виража было задействовано соответствующее колесо.

Электромагнитная подвеска Bose ещё и способна выступать в роли электрогенератора. Когда транспортное средство движется по некоторому участку пути, все колебания из-за неровностей дороги конвертируются в электрическую энергию. Эта энергия собирается в аккумуляторных батареях и может использоваться в будущем. Что касается недостатков, то подвеска Bose – крайне сложный механизм. И для его управления необходимо специальное программное обеспечение, которое всё ещё разрабатывается. Из-за этого обстоятельства в серийном производстве подвески Bose пока что не реализованы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Электромагнитная подвеска автомобиля ✔ Приницпы работы

Одним из главных узлов любого автомобиля является подвеска, контролирующая машину во время движения, а также обеспечивающая комфорт водителя и пассажиров. Разные модели авто подразумевают и различные конструкции подвесок: механическая, гидравлическая и пневматическая. Но на сегодняшний день есть одна уникальная разработка – электромагнитная подвеска автомобиля.

Что такое электромагнитная подвеска

Электромагнитная подвеска представляет собой комплекс узлов и механизмов, выполняющих функцию связующего элемента между кузовом автомобиля и дорогой. В отличие от классических подвесок, у нее есть возможность функционирования при полном отсутствии таких элементов, как торсионы, пружины, стабилизаторы, амортизаторы и других вспомогательных узлов. Электромагнитная подвеска автомобиля работает посредством функционирования магнитных клапанов или магнитно-реологической жидкости. Она представляет собой особую конструкцию, основополагающим элементом которой является электродвигатель. При этом режим работы формируется и выбирается микроконтроллером. Условно говоря, все это становится альтернативой обычному стандартному амортизатору. Другими словами, если механическая подвеска зависит от пружин, гидравлическая – от жидкости, а пневматическая – от воздуха, то электромагнитная подвеска напрямую зависит от магнитов и электронного блока, посредством которого она управляется. Водитель может контролировать положение кузова и колес в режиме реального времени.

Достоинства электромагнитной подвески

Электромагнитная подвеска, как последнее ноу-хау, имеет ряд преимуществ, которые выражаются в:

  • высокой плавности хода автомобиля;
  • устойчивости машины во время движения на большой скорости;
  • высоком уровне безопасности;
  • рациональном использовании энергетических запасов.

Отдельно стоит отметить комфорт водителя и пассажиров, который они испытывают во время движения. Полностью отсутствует жесткость, характерная для механических подвесок при движении по неровному дорожному покрытию.

Электромагнитная подвеска обладает еще одним уникальным свойством. Она способна перейти в механический режим работы, если подача электроэнергии по каким-либо причинам была прекращена.

Единственным недостатком на сегодняшний день является лишь достаточно высокая стоимость изделия. Цена на электромагнитную подвеску превышает стоимость механических и гидравлических подвесок в десятки раз.

Типы электромагнитных подвесок

В зависимости от бренда, разрабатывающего и выпускающего такое новшество, как электромагнитная подвеска, различают следующие виды.

Подвеска фирмы SKF

SKF – шведская разработка, представляющая собой капсулу, состоящую из двух электромагнитов. Характерной чертой является отсутствие эффекта «проседания» даже при длительном нахождении автомобиля в нерабочем состоянии. Дело в том, что в конструкции предусмотрено наличие пружин, обеспечивающих подвижность всех элементов даже при отключенном бортовом компьютере.

Подвеска фирмы Delphi

Delphi – такая электромагнитная подвеска напоминает конструкцию однотрубного амортизатора, залитым специальным магнитным веществом. в роли электромагнита – поршень, управляемый бортовым компьютером.

Подвеска фирмы Bose

Bose – признана лучшей разработкой в сфере автомобилестроения за последние годы. Она «мягкая», так как идеально устраняет все колебания, возникающие во время движения, особенно по неровной поверхности. Выступает в качестве упругого и демпфирующего элемента. Конечно, данная идея не является открытием. Но именно жесткая конкурентная борьба среди разработчиков, стимулировала инженеров компании Bose воплотить эту идею лучше всех. Электромагнитная подвеска Bose имеет еще одну отличительную от всех других особенность. Колебания, вызванные неровностью дорожного покрытия, в режиме функционирования «электрогенератор» при движении трансформируются в электроэнергию, которая не исчезает просто так, а накапливается в аккумуляторе с целью дальнейшего использования.

Применение электромагнитной подвески в автомобиле

Несомненно, электромагнитная подвеска для автомобиля – это прорыв разработчиков автомобилестроения, который дает возможность повысить качество управления. Многорычажная система постепенно остается в прошлом, ее должны заменить электромагниты, ведь прогресс не стоит на месте. Планируется, в скором будущем электромагнитная подвеска из разряда «ноу-хау» плавно перетечет в обычный элемент любого автомобиля. Остается надеяться, что и стоимость разработки будет более доступной, а быть может, настанут времена, когда такой узел машины можно будет собрать своими руками.

Уникальная электромагнитная подвеска для автомобилей





   Любая автомобильная подвеска выполняет две задачи: обеспечивает комфорт пассажиров и контролирует автомобиль в движении. Комфорт обеспечивается благодаря изоляции пассажиров от колебаний вызванных дорожными неровностями.

Контроль управления достигается устранениемраскачки автомобиля в различных плоскостях и удержанием хорошего контакта между покрышками и дорогой. К сожалению эти задачи находятся в конфликте друг с другом.

   В роскошных лимузинах подвеска обычно проектируется для создания комфорта, а результатом является то, что автомобиль раскачивается и кренится, в то время когдаповорачивает или тормозит.
В спортивных автомобилях, где упор делается на управляемость, подвеска жесткая, чтобы исключить раскачивание, но это происходит за счет комфорта.


Инженеры Bose взялись за решение этой проблемы. Результатом стал абсолютно новый подход к конструкции подвески.



      В 1980 году  провел математические измерения и определил оптимальные параметры работы автомобильной подвески, игнорируя ограничения существующих автомобильных подвесок. Результат пяти летних исследований показал, что возможно получение хорошего результата. После оценки традиционных, демпферных и гидравлических подвесок стало понятно, что ни одна из этих комбинаций не может сочетать факторы скорости, прочности и эффективности не отвечает желаемому результату. Исследования привели к созданию электромагнитной подвеске, которая смогла бы решить поставленную задачу.

Подвеске Bose требовались значительные усовершенствования в четырех сферах: создание линейных электромагнитных моторов, силовых усилителей, алгоритма управления и механизма расчета скорости. Инженеры Bose взялись за решение первых трех вопросов, четвертую же задачу оставили промышленности.


   Прототип подвески Bose был установлен на серийных машинах. Данные испытательные машины тестировались на различных дорогах и испытательных треках.




Автомобильная подвеска Bose® имеет линейный электромагнитный мотор, усилитель мощности на каждое колесо и набор алгоритмов управления. Запатентованная комбинация самой подвески и электроники впервые совместила великолепный комфорт и отличное управление в одном автомобиле.

Линейный электромагнитный мотор устанавливается на каждом колесе. Мотор имеет магниты и электромагнитные катушки. Когда подается ток на катушки, мотор воспроизводит возвратно-поступательное движение, сокращая или увеличивая расстояние между колесом и корпусом автомобиля.

Линейный электромагнитный мотор

.

Линейный электромагнитный мотор крепится в двух местах, имея два подсоединенных кабеля: силовой и управляющий.
Линейный электромагнитный мотор имеет две точки крепления. К нему подсоединены силовой и управляющий кабели.



   Одно из ключевых преимуществ электромагнитной системы является скорость. Линейный электромагнитный мотор быстро реагирует на не ровности дорожного покрытия, тем самым, обеспечивая комфортную езду. В дополнение к этому мотор имеет прочную конструкцию, для обеспечения комфортного путешествия при агрессивном стиле вождения.


Сравнение традиционных заводских подвесок и подвесок Bose
Взяты два автомобиля одного и того же производителя и той же модели для тест драйва в ночное время. Автомобиль на верхнем изображении имеет заводскую подвеску, установленную на заводе изготовителе. Автомобиль снизу оснащен подвеской Bose. Оба автомобиля тестируются на одинаковой скорости
.



Наклон корпуса во время поворота
На фото показаны одинаковые автомобили, которые выполняют агрессивные поворотные маневры.

Автомобиль слева имеет стандартную заводскую подвеску. На автомобиле справа установлена подвеска Bose.








   Силовой усилитель


   Силовой усилитель посылает сигнал на мотор после того, как поступил сигнал от контроля алгоритма. Усилители созданы на базе технологии созданной Доктором Bose в 1960 году, которая привела к созданию Корпорации Bose в 1964 году.
Сгенерированная сила усилителей поступает и возвращается на линейный электромагнитный мотор. На пример, когда подвеска Bose попадает в яму, мотор вытягивает амортизатор, с тем чтобы автомобиль не провалился. Когда автомобиль выходит из ямы, мотор сокращает выход амортизатора с помощью усилителя. Таким образом, подвеска Bose требует менее тридцати процентов энергии, потребляемой обычным автомобильным кондиционером.

Линейный электромагнитный мотор установлен на каждом колесе. Алгоритмы контроля управляются сенсорными измерениями, которые поступают на каждый из четырех моторов.

Линейные электромагнитные моторчики монтируются на модифицированной подвеске MacPherson. Нижняя тяга подвески и шестерня рулевого управления устанавливаются непосредственно на корпусе автомобиля. Каждое переднее колесо работают полностью автономно.

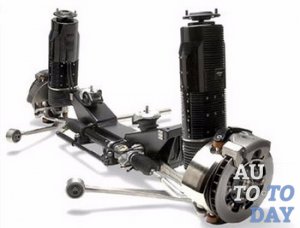

Передний угловой модуль подвески Bose
Передний угловой модуль подвески Bose представляет из себя соединительную распорку.
Линейный электромагнитный мотор работает как телескопическая подвеска совместно с двумя нижними рычагами управления. Торсионный вал подсоединен к одному из нижних рычагов, благодаря чему поддерживает вес автомобиля. Колесный амортизатор удерживает колесо от ударов, что приводит к потере контакта с дорогой.




Автомобильная подвеска Bose использует модульный подход при замене оригинальной заводской подвески..








    Алгоритмы контроля


    Система подвески Bose управляется системой математических алгоритмов, полученных благодаря 24 летней работе. Данные алгоритмы работают, отслеживая измерения сенсорных датчиков, посылая команды на силовые усилители, расположенные во всех углах автомобиля. Таким образом, выполняется задача плавной езды, исключая раскачивания и крены.



    В большинстве производимых на сегодняшний день автомобилях подвеска состоит из передней и задней ее части, которые крепятся к автомобилю. Автомобильная подвеска Bose использует все преимущества стандартной подвески, заменив ее модули. Группа исследователей, используя такой подход, смогла инсталлировать подвеску Bose в существующие модели автомобили, Модуль передней подвески Bose использует модифицированную Bose стойку MacPherson совместно с задним модулем, используя двойную вилку для совмещения с электромагнитными моторамми, размещеными между кузовом автомобиля и каждым колесом. Торсионные пружины применяются для поддержки веса автомобиля. В дополнение наша подвеска имеет колесные демпферы для смягчения колебаний автомобиля из-за дорожного покрытия. В отличии от традиционных демпферов, которые передают вибрацию на корпус автомобиля и его пассажиров, демпфер системы Bose не воздействует на корпус автомобиля, поддерживая комфорт пассажиров.


    Поведение автомобиля


   Автомобиль, оснащенный подвеской Bose, прошел испытания на дорогах различного качества и в разных условиях, демонстрируя комфортное движение и устойчивое управление автомобилем. В дополнение к этому автомобили с нашей подвеской прошли все необходимые тесты на прочность независимыми организациями. Водители испытатели использовали приемы агрессивного вождения, такие как резкое перестроение автомобиля из одной полосы в другую, сразу отметили комфортность вождения. Одновременно с этим водители отметили отсутствие крена при резком торможении и ускорении автомобиля. Профессиональные водители отметили улучшенное управление автомобилем, что приводит к безопасному поведению автомобиля. Все это привело к решительному уменьшению колебания автомобиля, что привело к ощущению комфорта и управляемости. Впервые подвеска Bose продемонстрировала возможность сочетать комфортную езду на шикарном автомобиле бизнес класса и нежелательные колебания корпуса спортивного автомобиля. Это стало благодаря комбинации самой подвески и электроники.
«На Bose мы используем инновационное мышление во всем, что мы делаем: от наушников и домашних кинотеатров до автомобильной подвески. Мы верим в реальные инновации, которые происходят после того когда мы задаемся вопросом: а как сделать это лучше?»





Уникальная электромагнитная подвеска на смену обычным амортизаторам

Инженеры компании BASE из США создали оригинальную подвеску, обеспечивающую наилучший баланс удобства и управляемости автомобиля.

Как правило, оба этих параметра являются взаимоисключающими. Чем жестче подвеска в спортивных болидах, тем лучше у них управляемость, зато удобство находится на уровне нуля. В представительских автомобилях все устроено с точностью до наоборот, за высокий уровень комфорта приходится расплачиваться ощутимым креном на поворотах.

В компании BOSE, специализирующейся на производстве качественной акустики, для решения этой проблемы воспользовались своим профессиональным опытом. Разработчики взяли за основу принцип действия обычного громкоговорителя.

В результате им удалось создать оригинальную электромагнитную подвеску, благодаря которой и комфорт, и управляемость в автомобиле сохраняются на максимально высоком уроне.  В роли упругого и демпфирующего элемента выступает линейный электродвигатель, который управляется с помощью программируемого микроконтроллера. Этот электромотор по большому счету и заменяет стандартный амортизатор.

Автомобиль с подобной электромагнитной подвеской с легкостью адаптируется к любой поверхности дороги и практически не подвержен кренам при входе в повороты. Таким образом создателям этой подвески удалось сохранить невероятно высокий уровень комфорта в салоне вместе с отличной управляемостью транспорта.

К сожалению электромагнитная подвеска оказалась слишком дорогой из-за своей сложной конструкции, поэтому в серийных автомобилях так никто ее и не увидел.  Пока техническая революция в этой области обошла мировой автопром стороной, но кто знает, возможно с появлением новых технологий и электромагнитная подвеска обретет новую жизнь.

Испытания электронной подвески:
