Качественный звук без помех: как настроить FM-модулятор в машине через радио



Необходимо признать, что к эпохе беспроводных технологий старенькая аудиосистема не приспособлена. Она вряд ли вам выдаст что-либо, кроме программы городских радиостанций. Даже CD-привод ныне бесполезен, поскольку современная компьютерная аппаратура не комплектуются пишущими дисководами. И все же слушать любимые композиции со смартфона или USB на магнитоле из прошлого десятилетия у нас получится. Сделать это можно двумя способами: через выход AUX или через режим «радио».

Автомобильный FM-модулятор: что это такое и как он работает

как настроить фм модулятор в машине




ФМ-трансмиттер позволяет прослушивать треки с USB-флешки, флеш-карты или смартфона через режим «Radio» в автомагнитоле. Это упрощённое определение данного устройства. Если поподробней, то ретранслятор преобразует цифровую информацию с современного накопителя в радиосигнал определенной частоты. Настроив радио в машине на частоту вещания модулятора, получите собственную радиостанцию.

Этот радиоканал настраивается в ручном режиме и в зависимости от уровня оснащения трансмиттера. Простенькие модели позволяют лишь переключать треки, читаемые с флешки (USB или Micro/Mini SD). Варианты посерьезней, оснащены Bluetooth, а это уже другой уровень функционала. Например, популярный Xiaomi Roidmi 3S позволяет:

  • Прием телефонных звонков в режиме «Hands-free».
  • Переключение треков потряхиванием смартфона.

Как подключить FM-трансмиттер к автомагнитоле

Прежде, чем присоединять гаджет к автомобильному магнитофону, необходимо подать на него питание. Как и зеркало-видеорегистратор с камерой для съемки салона, практически все современные модели ретрансляторов питаются от гнезда прикуривателя. Это удобно, но в то же время вызывает дискомфорт, поскольку такая розетка в машине, как правило, одна. Тройник решает эту проблему, но итоговая конструкция громоздка, и портит целостность картины интерьера автомобиля. Оптимальное решение – вынести дополнительное гнездо 12В в удобное и малозаметное место, и подключить модулятор радиоволн к нему. Когда вопрос с питанием решен, приступайте к наладке.

как подключить фм модулятор к автомагнитоле через прикуриватель
Условно модели FM-трансмиттеров можно разделить на два класса c функцией Bluetooth и без нее. Дележку мы ввели неспроста – эти устройства настраиваются по-разному, отчего объединять их наладку в один мануал было бы не совсем правильно.

Как настроить радио на прием сигнала с USB/Flash FM-модулятора

  • Установить флешку в трансмиттер.
  • Подключить устройство к бортовой сети через прикуриватель.
  • Включить радио на автомагнитоле, и найти свободную частоту. Запомнить ее.
  • Настроить ретранслятор на частоту радиовещания, найденную в предыдущем пункте. Настройка выполняется либо клавишами на самом автогаджете, либо с помощью пульта дистанционного управления, который идет в комплекте с ним. Кнопки чаще именуются как «CH-» и «CH+».




Как включить автомагнитолу на прием с Bluetooth FM-трансмиттера

Основная идея коммутации автомобильной мультимедийной системы с модулятором остается той же – оба устройства должны работать на одной радиочастоте, которая должна быть свободной от эфира. На примере Xiaomi Roidmi 3S можно отметить первую особенность настройки данной группы устройств: выбор радиоканала на ретрансляторе производится в мобильном приложении.

Для этого трансмиттер необходимо вставить в разъем прикуривателя и подключится к нему с телефона по Bluetooth. По умолчанию уже будет установлена определенная частота (у Roidmi 3S это 96,4 MHz). Контроль Bluetooth-соединения выполняется визуально – по режиму работы светодиода на модуляторе:

  • Лампа моргает – соединение не установлено.
  • Светодиод горит – смартфон успешно подсоединился к автогаджету.

как включить фм модулятор в машине
В целом же настроек в мобильном предложении предостаточно. Например, предоставлена возможность активировать функцию переключения музыкальных треков потряхиванием телефона, поставить галочку напротив режима Hands-free. Еще можно поиграться с настройками эквалайзера. К слову, опытные владельцы FM-модуляторов возлагают большие надежды на этот инструмент, и мы расскажем, почему.

Как настроить качественное воспроизведение музыки с FM-модулятора

Из проблем, связанных с эксплуатацией ретранслятора, в категорию массовых попадают всего две:

  1. Помехи, посторонние шумы в виде хрипов и шипения при проигрывании музыки в салоне автомобиля.
  2. Низкое качество воспроизводимого аудио.




Первая жалоба связана с особенностями распространения радиосигнала. Передатчик весьма чувствителен к помехам, которые издает генератор и прочее электрооборудование машины. Чтобы минимизировать этот эффект, гаджет необходимо расположить в другой зоне салона автомобиля. Если такая проблема появляется только в городе, то это дает фон городской эфир, то есть имеет место быть наложение радиостанций.

Основное же недовольство от первого использования FM-трансмиттера состоит в том, что конечное качество звука еще хуже, чем у любого городского радио с хорошим сигналом. В частности, устройство хорошо «режет» низкие и высокие частоты. В итоге, аудио звучит еще хуже, чем с диска.

как правильно включить фм модулятор в своей машине
Именно поэтому грамотные водители советуют использовать проводную связь (выход AUX). К слову, некоторые FM-модуляторы позволяют установить такое соединение со штатной акустикой, и наладить таким образом связь между USB-флешкой и старенькой автомагнитолой.

Есть и другой выход. Если вы не принадлежите к касте аудиофилов, поправить ситуацию можно эквалайзером, встроенным в FM-ретранслятор:

  • Выключить фильтр высоких частот.
  • Понизить фильтр низких частот до 160 Hz.
  • Добавить единиц к «низким» и «высоким» в соответствующих категориях.

При наличии предустановленных программ в меню эквалайзера выбирайте «POP» или «JAZZ».
как настроить модулятор в машине через радио

Итого

FM-модулятор – в основном удел владельцев годовалых иномарок с хорошей штатной акустикой, не оборудованной USB и Bluetooth. Устройство это довольно капризное: передатчик чувствителен к помехам от электрооборудования авто и загруженности радиосети мегаполиса.

Мы не рекомендуем использовать этот гаджет для воспроизведения собственной коллекции музыки не только из этих соображений. Качество аудио откровенно плохое, и значительно уступает по этому параметру каналу AUX. Правило «самый лучший-значит качественный», отмеченное в материале, чем отмыть гудрон с кузова автомобиля без повреждения краски, здесь не работает. Говоря языком практики, даже самый лучший FM-трансмиттер звучит хуже городской радиостанции с хорошим сигналом. Объяснений этому факту несколько:

  • Преобразование «цифры» в радиосигнал и обратная конвертация информации блоком бортовой аудиосистемы в звук – это разные этапы, на каждом из которых существуют свои потери.
  • Крупные станции радиовещания используют специальные постпроцессоры, чтобы эфирная музыка качественно звучала через приемник.

Если коротко, то FM-модулятор мы рекомендуем к приобретению только как средство реализации технологии «Hands-free». В ином случае лучше купите плеер или присоедините телефон через мини-джек к разъему AUX, чтобы не разочароваться в качестве звука.






Автомобильный FM-модулятор с Bluetooth — как пользоваться ФМ-трансмиттером?

Всем привет, в данном обзоре речь пойдет о FM-трансмиттере с поддержкой Bluetooth 4.2 от фирмы Waza, который также оснащен двумя портами USB, один из которых — QC 3.0. Сразу скажу, что данное устройство свои функции выполняет отлично, но обо всем по порядку.

Итак, данный Car kit (как его называет производитель) приходит в аккуратно упаковке

Которая на своих сторонах содержит информации на добрую половину инструкции прибора, а то и чуть больше =)

Внутри нас ждем сам трансмиттер

И небольшой комплект дополнительных вещей

Тут у нас:

— коротенький 3.5 на 3.5 аудиокабель

Инструкция на английском


— и предохранитель

F4AL250V

Технические характеристики:
Серия: CH-mini 5×20 F;
Область применения: Для защиты электронного, телекоммуникационного и полупроводникового оборудования;
Форм-фактор: Цилиндрический, стеклянный, 5×20мм;
Номинальный ток: 4А;
Номинальное напряжение: 250В;
Цвет: Прозрачный;
Время срабатывания (перегрузка/время срабатывания):
8.4A — до 30мин;
11A — от 50мс до 2с;
16A — от 10мс до 300мс;
40A — до 20мс;
Артикул: F4AL250V;
Названия аналогичных изделий: Плавкий предохранитель цилиндрический 4А 250В; Плавкая вставка 4А 250В;
Fuse CH-mini 4A, 250V; Cartridge GLASS fuse 4A 250V; Cylindrical fuse CH-mini 4A 250V.
Информация взята с сайта www.definum.ru

Подробно технические характеристики изложены в инструкции, однако для обычного пользователя основными моментами будут следующие:
— Bluetooth v4.2
— FM-диапазон от 87.5 до 108.0 MHz
— радиус передачи FM-сигнала до 2 метров
— работает от 12-24 V автомобильного разъема (разъем прикуривателя)

С этим разобрались, теперь давайте посмотрим на само устройство:

Размеры верхней части с экраном — 5.5 х 7.5 см. На ней расположен 1.7″ дисплей и кнопки управления.

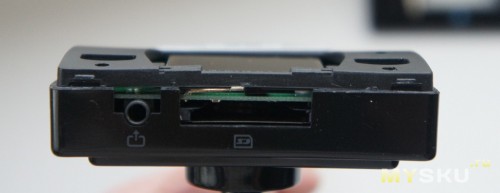

На левой боковой поверхности расположен разъем для карты памяти формата mirso-SD

А на правой — AUX-разъем

Принцип управления устройством достаточно прост — устройство включается при установке его в разъем прикуривателя вашего авто. Далее левыми кнопками CH+ и СН- вы настраиваете удобную вам FM-частоту, на которой прибор будет транслировать музыку и речь при общении по громкой связи. Для того, чтобы FM-приемник вашего авто словил сигнал FM-трансмиттера, вам нужно настроить FM-приемник машины на ту частоту, которую вы выбрали на трансмиттере клавишами CH+ и СН-. При включении/выключении FM-трансмиттера установленная вами частота на трансмиттере остается неизменной, так что для быстрого доступа к ней можно установить ее в память FM-приемника вашего авто. Надеюсь объяснил понятно =)

Что же касается остальных кнопок, то справа расположены кнопки переключения песен (вперед / назад). Эти кнопки выполняют свои функции во всех режимах передачи сигнала (по Bluetooth, через AUX разъем трансмиттера и при прослушивании музыки с SD-карты). А удерживание кнопки «назад» в течение 4 секунд можно использовать как вкл/выкл трансмиттера.

Колесико, расположенное внизу, выполняет функцию регулировки громкости ( уровень от 0 до 31 ). Уровень громкости можно и даже удобнее регулировать на FM-приемнике вашей машины. (Т.е. выставляем какое-либо значение громкости на трансмиттере, а дальше уже накручиваем громкость на приемнике авто.) Также это колесико выполняет функцию ответа на входящий звонок (при подключенном по Bluetooth телефоне) однократным нажатием на него, и окончания вызова — также однократное нажатие.
Двойное нажатие на колесико громкости — звонок последнему номеру в списке ваших звонков, а если вы будете удерживать его 3 секунды при входящем звонке — это отменит его. Также я заметил, что если вы включите мобильный интернет на вашем телефоне и будете удерживать нажатой кнопку регулировки громкости 3 секунды при подключенном по Bluetooth телефоне, это включит меню голосового поиска ( то бишь «Ok, Google», если мы говорим об Андроид смартфонах). Затем диктуем интересующий нас вопрос Googl’у и получаем интересующую нас информацию\. которая будет зачитываться и звучать из колонок вашей машины.
Кстати, микрофон расположен на передней панели ( обозначен стрелкой)

Слышимость как вас, так и собеседника в процессе разговора отличная, нареканий нет никаких! Также работает функция отключения микрофона во время разговора. Т.е. если вы нажмете на кнопку «отключить микрофон» на вашем телефоне, то собеседник слышать вас перестанет.

Теперь давайте коснемся размеров устройства — оно выглядит достаточно компактно и в машине много места не занимает.
Размер верхней части 5.5 х 7.5см, как я уже упоминал. Гнущийся элемент (гусиная шейка) 7.5 см длиной, а длина основания 9 см.
Ножка или коннекторная часть устройства (тут кому как больше нравится) никаких нареканий не вызывает

В разъеме для прикуривателя сидит плотно, не выскакивает. Помимо подключения трансмиттера она имеет 2 USB порта для зарядки ваших устройств — верхний Quick Charge 3.0 (оранжевый) и нижний USB 5.0v/ 2.4A (синий).

Давайте проверим так ли это.

Вот показания зарядки моего OnePlus 3T от разъема 2.4А

И от разъема QC3.0

«Не работает», скажете вы и будете абсолютно правы! Дело в том, что OnePlus 3T не поддерживает быструю зарядку от QC3.0
Кстати, ознакомиться со списком устройств, которые данный тип зарядки поддерживают, можно

Теперь давайте проверим Xiaomi Mi5:

Разъем 2.4А

Разъем QC3.0

Тут уже веселее, не правда ли? ИЗ вышеописанного могу сделать вывод, что надпись Quick Charge 3.0 сделана не для красоты и оба разъема USB свои функции выполняют правильно.

Казалось бы не стоит отдельно останавливаться на гусиной шейке трансмиттера, но не сделать этого я не могу. Все дело в том, что она нормально гнется, но не держит выбираемый вами изгиб!
В итоге при максимальном сгибании она выпрямляется до следующего вида

А при максимальном разгибании возвращается в такое положение

Критично ли это? Пользоваться устройством это не мешает, однако функцию свою подвижный элемент выполняет не на 100% (а на 50%).

С конструктивом вроде как разобрались, теперь давайте подключим устройство.

При включении на дисплее крупно написано название устройства — ВТ70 и статус — Unconnected. Это говорит о том, что ни одно устройство по Bluetooth к трансмиттеру не подключено. Подключение происходит достаточно просто. Для этого вам нужно включить Bluetooth вашего смартфона, планшета или прочего желаемого девайса и в меню подключения Bluetooth выбрать устройство с именем «ВТ70». Подключение занимает 2-3 секунды. При это ваше смарт устройство запомнит трансмиттер и при включенном Bluetooth будет автоматически подключаться к нему.

Теперь давайте немного пройдемся по вариантам отображения информации на дисплее трансмиттера.

Экран регулировки громкости (деления от 0 до 31)

Экран настройки FM-частоты

На нем стрелками я указал:
1.Статус Bluetooth подключения — мигает, если не подключен и горит постоянно, если подключение состоялось
2. Состояние воспроизведения музыки — плей или пауза
3. Выбранный вами уровень громкости на трансмиттере
4. Режим эквалайзера — NOR- значит normal. Это режим по умолчанию и его нельзя никак изменить. Просто говорит о том, что наш трансмиттер никак не вмешивается в обработку звука.
5. Выбранная вами частота FM-диапазона, на которой вещает ваш трансмиттер

Отображение звонка

При входящем звоне трансмиттер отображает номер звонящего вам человека

При подключении по аудио-кабелю на экране загорается значок штекера

В режиме воспроизведения музыки с SD-карты вид главного экрана чуть-чуть меняется

Стрелками указано:
1. Текущее время трека и его продолжительность
2. Уровень громкости трансмиттера
3. Режим эквалайзера (normal) — изменить никак нельзя.
4. Цикличное воспроизведение музыки с карты памяти — трансмиттер будет гонять музыку по кругу постоянно. Изменить эту настройку также нельзя.
5. Номер трека в списке ваших песен и количество самих песен на SD-карте
6. Состояние подключения Bluetooth — мигает, если не подключен и горит постоянно, если подключение состоялось
7. Название трека — отображает латинский алфавит, знаки и цифры. С русскими буквами не дружит ( на фото трек ДДТ — Это все)
Трансмиттер умеет работать с форматами MP3, WMA и WAV при воспроизведении с SD-карты.!

Дисплей отлично читается и содержит всю необходимую информацию, которая находится на основном экране! Это очень удобно — одного взгляда достаточно для того, чтобы получить информацию о статусе воспроизводимого аудио.

Кстати, трансмиттер также умеет определять вольтаж автомобильного аккумулятора. Показания будут появляться на экране трансмиттера в режиме ожидания


Показания трансмиттера прыгают в диапазоне 11.9V ± 0.1V. Бортовой компьютер показывает 12.2V (это показания при выключенном зажигании). Разбежка приличная.
Привет включенном зажигании трансиммет показывает 14V, при показаниях бортового компьютера 14.1V
Но зарядить аккумулятор на днях мне явно не помешает 🙂

Теперь давайте подведем итоги по поводу данной модели Fm-трансмиттера:
Девайс однозначно хорош — проблем с воспроизведением музыки нет никаких. Качество звука никак не страдает (сравнивал по качеству трансмиттер со встроенным AUX-разъемом в машине — разницы нет !) Также радует, что есть возможность воспроизведения музыки не только по Bluetooth, но наличие AUX-разъема в самом трансмиттере и чтение micro-SD карты ( формат MP3, WMA, WAV). Подключается телефон по Bluetooth в течение 2-3 секунд и связь не теряет. Общаться по громкой связи очень удобно — слышимость прекрасная и голос повышать при общении не приходится. Наличие двух USB рабочих разъемов ( QC3.0 и 5V/2.4A ) также приходится очень кстати. В общем нареканий по работе в этом плане нет — трансмиттер с заявленными функциями справляется на ура и безусловно будет хорошим приобретением для тех, кто хотел бы слушать музыку со своего портативного устройства и кто не готов платить за новую авто магнитолу с таким же набором функций но с другой ценой! Кстати, трансмиттер поддерживает громкую связь при совершении звонков через приложения Viber, Telegram, Skype, что также является большим плюсом!

Однако есть и небольшие недоработки:
1. Гусиная шейка не запоминает придаваемый ей изгиб. Использованию устройства это не мешает, но такое положение вещей не совсем понятно.
2. При воспроизведении музыки через AUX трансмиттера ваш телефон может быть соединен по Bluetooth с трансмиттером, но при входящем звонке вам придется отключить аудио-кабель от трансмиттера, так как при ответе на звонок, переключения на громкую связь не происходит и музыка продолжает воспроизводиться с внешнего проигрывателя через AUX.
3. Похожая ситуация и при проигрывании музыки с SD-карты. Если вы разблокируете свой телефон во время проигрывании музыки с SD-носителя, то музыка замолкает и трансмиттер автоматически ставит ее на паузу. После того, как телефон заблокируется, музыка опять начнет играть. Однако если вы совершили звонок по громкой связи, то трансмиттер почему-то не снимает песню с паузы даже принудительным нажатием на колесико громкости, так что приходится доставать его из прикуривателя и втыкать заново.
4. Трансмиттер не отображает русские названия треков при воспроизведении. Название нужно указывать латиницей.

На этом у меня все. Спасибо за внимание и хорошей музыки вам в дороге! =)

P.S. прибор никак не хотел разбираться, так что дабы не сломать пластиковый корпус, усердствовать я не стал.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Инструкция по эксплуатации fm -трансмиттера +автомобильного мр3 плеера

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

FM –трансмиттера +автомобильного МР3 плеера

c пультом дистанционного управления

RITMIX FMT-А911

Вводная часть. Назначение.

Уважаемый покупатель!

Благодарим Вас за приобретение RITMIX FMT-А911 — FM-трансмиттера + автомобильного МР3 плеера с пультом дистанционного управления. Надеемся, он будет Вашим верным спутником в дороге, доставит Вам истинное удовольствие от любимой музыки и аудиокниг, поможет в освоении иностранного языка, воспроизводя аудиокурсы, а входящий в комплект пульт ДУ сделает пользование устройством более удобным и комфортным.

FM-трансмиттер RITMIX FMT-911 предназначен для передачи аудиосигнала с плеера MP3, PMP, CD, DVD, PDA, КПК, смартфона, ноутбука либо записи напрямую с USB флэш карты, SD карты памяти, HD внешнего накопителя до 32 Gb (функция автомобильного МР3 плеера) через FM радиочастоту на Вашу автомобильную аудиосистему с FM радиоприемником.

Содержание.

Вводная часть. Назначение

Руководство по технике безопасности

Порядок работы

Описание и функции устройства

Пожалуйста, внимательно ознакомьтесь с настоящей Инструкцией по эксплуатации перед началом использования устройства.

Общее руководство.


  • Не используйте устройство во время управления транспортным средством, во избежание отвлечения Вашего внимания и создания аварийной ситуации.

  • Не помещайте устройство на неровную поверхность во избежание его падения.

  • Храните устройство в местах, недоступных для детей младше 3-х лет.

  • При запуске двигателя автомобиля устройство должно быть отсоединено от прикуривателя.

  • При подключении устройства к другому электронному оборудованию, прочитайте руководство к данному оборудованию и следуйте его указаниям.

  • Соблюдайте установленные в Вашей стране правила использования и утилизации электрических устройств.

Комплектация.


  • RITMIX FMT-А911

  • Пульт дистанционного управления

  • Аудио кабель 3,5 мм

  • Запасной предохранитель

  • Инструкция по эксплуатации

Руководство по технике безопасности


  • Если у Вас возникли вопросы относительно использования устройства, режимов его работы, способов подключения, правил техники безопасности, пожалуйста, обращайтесь к Техническому консультанту Вашего поставщика.

  • Продавец не несет ответственности за повреждения, причиненные при использовании устройства, заявляемые третьей стороной.

  • Никогда не подключайте электрический ток повышенного напряжения к устройству.

Правила безопасного использования устройства.


  • Избегайте механических повреждений устройства. Оберегайте его от вибрации и ударов, не роняйте и не встряхивайте. Сильное давление на дисплей может повредить его.

  • Не используйте устройство при высокой температуре (свыше 50℃). Избегайте перепадов температуры при использовании устройства. Оберегайте устройство от прямых солнечных лучей, не храните вблизи источников тепла.

  • Оберегайте устройство от влаги. Не используйте в местах с повышенной влажностью, в частности, в ванных комнатах.

  • Не используйте устройство в пыльных местах и оберегайте его от пыли.

  • Части устройства или принадлежностей могут содержать вещества, способные повредить особо чувствительную поверхность мебели или пластиковую поверхность. Избегайте прямого контакта частей устройства или принадлежностей с особо чувствительными поверхностями.

  • Используйте устройство только по назначению в соответствие с настоящей Инструкцией по эксплуатации.

Технические проблемы.


  • В случае, если любое чужеродное вещество или жидкость попало внутрь устройства, пожалуйста, немедленно удалите элемент питания из устройства. Перед последующим использованием проконсультируйтесь с Вашим поставщиком и обратитесь в Сервисный центр для тщательной проверки устройства.

  • Пожалуйста, по любым техническим вопросам обращайтесь в Сервисный центр.

  • Большинство электронных устройств, таких как компьютеры, телефоны, телевизоры и т.д. вырабатывают магнитное поле. Не помещайте никакие электронные устройства вблизи FM-радиоприемника во избежание помех.

Упаковка.


  • Пожалуйста, не помещайте упаковку в места, доступные для маленьких детей, во избежание опасности для них.

Уход и чистка.


  • Для чистки используйте сухую и мягкую ткань.

Порядок работы

При использовании RITMIX FMT-A911 с плеером MP3, PMP, CD, DVD, PDA, КПК, смартфоном, ноутбуком и т.д.

RITMIX FMT-A911 позволяет Вам прослушивать запись с аудиоустройста через любой FM радиоприемник.

1. Устройство автоматически включается при установке в автомобильный прикуриватель. При этом на прикуривателе должно быть напряжение 12 V.

*. Если в течение часа устройство не обнаруживает аудиосигнала, происходит автовыключение устройства.

2. Включите радиоприемник и выберите FM частоту, не занятую радиовещанием. Например, 96.0MHz. Настройте на трансмиттере ту же частоту, используя кнопки “>>” и “

* Наилучшее звучание достигается при выборе свободной FM частоты, максимально удаленной от ближайших радиостанций. 205 каналов FM передачи устройства предоставляют возможность выбрать и затем сохранить в памяти свободные частоты, в каком бы регионе Вы не находились. Для Москвы и Московской области рекомендуем попробовать прослушивание на 98.2 MHz, 96.0MHz, 94.0 MHz.

3. Подсоедините Ваше аудиоустройство (плеер MP3, PMP, CD, DVD, PDA, КПК, смартфон и т.п.) через разъем для наушников, используя входящий в комплект аудио кабель 3.5мм.

4. Включите Ваше аудиоустройство и начните воспроизведение.

5. Установите небольшой уровень громкости на аудиоустройстве для чистоты передаваемого звука. Громкость звучания регулируйте, используя Вашу автомобильную аудиосистему.

Page 2

При использовании RITMIX FMTA911 с USB флэш картой, SD картой памяти, HD внешним накопителем до 32 Gb

RITMIX FMT-A911 позволяет прослушивать MP3 и WMA файлы напрямую с накопителя через любой FM радиоприемник.

1. Устройство автоматически включается при установке в автомобильный прикуриватель. При этом на прикуривателе должно быть напряжение 12 V.

* Если в течение часа устройство не обнаруживает аудиосигнала, происходит автовыключение устройства.

2. Включите радиоприемник и выберите FM частоту, не занятую радиовещанием. Например, 96.0MHz. Настройте на трансмиттере ту же частоту, используя кнопки “>>” и “

* Наилучшее звучание достигается при выборе свободной FM частоты, максимально удаленной от ближайших радиостанций. 205 каналов FM передачи устройства предоставляют возможность выбрать и затем сохранить в памяти свободные частоты, в каком бы регионе Вы не находились. Для Москвы и Московской области рекомендуем попробовать прослушивание на 98.2 MHz, 96.0MHz, 94.0 MHz.

3. Подключите USB, SD, HD накопитель к USB разъему RITMIX FMT-A911. Автоматически начнется поиск имеющихся на накопителе MP3 или WMA файлов и их воспроизведение.

Устройство поддерживает воспроизведение файлов только в формате МР3 или WMA. Иные типы файлов, а также файлы, заблокированные DRM, воспроизводиться не будут.

* При использовании USB флэш карты

— Устройство распознает USB флэш карты емкостью до 32GB. Поддержка до 999 файлов, до 10 папок (директорий), до 5 уровней вложенности.

* При использовании карт памяти (SD, MMC, CF или Memory stick)

— Вам потребуется не входящий в комплект USB переходник для Вашей карты памяти.

* Использование внешнего HD накопителя

— Используя внешний HD, Вам необходимо выделить на диске сегмент до 32 Gb и отформатировать FAT32.

RITMIX FMT-A911 распознает только первый сегмент до 32 Gb, соответственно, записи для прослушивания с использованием RITMIX FMT-A911 необходимо размещать в первом сегменте HD.

При использовании внешнего HD совместно с RITMIX FMT-911 Ваш HD нуждается в питании от дополнительного источника питания. Смотрите руководство к Вашему HD.

Описание и функции устройства

● Описание кнопок и функции устройства.


кнопка

кратковременное нажатие

нажатие и удерживание более 2 сек


Воспроизведение / пауза

Изменение режима дисплея


Воспроизведение предыдущего файла

Переход к предыдущей папке (директории)


Воспроизведение последующего файла

Переход к следующей папке (директории)

СН

Переход в режим изменения FM частоты

Повтор воспроизведения последнего файла

В режиме изменения FMчастоты


Переход к следующей/предыдущей частоте (с интервалом 0.1MHz)

Переход к следующей/предыдущей частоте (с интервалом 1MHz)

MEM

Сохранение FM частоты в памяти устройства / выбор сохраненной в памяти FM частоты

Включение / выключение питания устройства

СН дважды

+


Уменьшение – увеличение громкости воспроизведения

[Выбор FM частоты]


  1. Нажмите кнопку СН.

  2. Выберите FM частоту кнопками .

  3. Нажмите кнопку СН еще раз.

[Поиск записи и воспроизведение]


  1. Нажмите кнопку для начала воспроизведения либо для паузы.

  2. Кратковременное нажатие кнопок во время воспроизведения позволяет перейти к предыдущей / последующей записи.

Нажатие и удерживание кнопок в течение 2 секунд во время воспроизведения позволяет перейти к предыдущей / последующей папке (директории).

[Регулировка громкости]


  1. Нажмите дважды кнопку СН.

  1. Установите желаемый уровень громкости (предусмотрено 7 уровней), используя кнопки . Данная функция предусмотрена только для воспроизведения записи с USB, SD, HD носителя.

[Режимы дисплея]


  1. Нажатие и удержание в течение 2 сек кнопки во время воспроизведения позволяет менять режим дисплея устройства. Предусмотрено 3 режима.

FM частота Оставшееся время Эквалайзер

воспроизведения

[Повтор воспроизведения]

1. Нажатие и удержание в течение 2 сек кнопки СН во время воспроизведения записи позволяет повторить воспроизведение этой записи. Повторное нажатие и ужержание в течение 2 сек. кнопки СН возвращает воспроизведение в обычный режим.

[Сохранение FM частоты в памяти устройства]

1. Выберите желаемую FM частоту, нажав кнопку CH и используя затем кнопки .

2. Нажмите кнопку MEM button, на дисплее появится символ [-] как изображено ниже.

3. Нажимая кнопки , вы можете менять номер ячейки памяти для сохранения выбранной Вами FM частоты, как изображено ниже.

4. Нажав кнопку MEM, сохраните выбранную Вами частоту. Предусмотрено сохранение до 7 различных FM частот в памяти устройства.

* Наилучшее звучание достигается при выборе свободной FM частоты, максимально удаленной от ближайших радиостанций. 205 каналов FM передачи устройства предоставляют возможность выбрать и затем сохранить в памяти свободные частоты, в каком бы регионе Вы не находились. Для Москвы и Московской области рекомендуем попробовать прослушивание на 98.2 MHz, 96.0MHz, 94.0 MHz.

[Выбор FM частоты, сохраненной в памяти устройства]

1. Нажмите кнопку MEM.

2. Повторное нажатие кнопки MEM позволяет перебирать занесенные в память FM частоты для выбора желаемой.

3. Когда желаемая FM частота отобразится на дисплее, настройте такую же FM частоту Вашего автомобильного FM приемника и начинайте воспроизведение.

[Воспроизведение из папок (директорий)]

RITMIX FMT-A911 поддерживает воспроизведение музыкальных файлов только из папок (директорий) на Вашем носителе, названных MP3 или Soundfly.

Создайте на вашем носителе папки (директории) с именами MP3 или Soundfly и запишите в них музыкальные файлы в формате MP3 или WMA. Поддерживается до 10 поддиректорий (вложенных папок) в каждой корневой директории (папке), до 99 музыкальных файлов в каждой директории (папке). В целом до 999 файлов на носителе.

Эта функция ускоряет загрузку файлов, а также позволяет Вам с удобством записывать на носитель Ваши любимые музыкальные файлы в том порядке, в каком Вы привыкли хранить их на компьютере, с соответствующими содержанию заголовками папок. Особенно данная функция удобна при воспроизведении аудиокниг, иначе каждый раз при продолжении прослушивания воспроизведение аудиокниги начиналось бы с самого начала.

Если Вы не создали директории (папки), включая корневую, названную MP3 или Soundfly, как описано выше, на Вашем носителе, воспроизводиться будут последовательно все имеющиеся на носителе файлы MP3 и WMA форматов.

Поддержка до 10 поддиректорий (вложенных папок)

[Индексация файлов]

RITMIX FMT-A911 поддерживает функцию индексации файлов, что позволяет вам создать play лист (упорядочить проигрывание файлов) по Вашему желанию. Просто вставьте цифры от 01 до 99 в имена файлов в каждой папке в выбранном Вами порядке воспроизведения – и наслаждайтесь любимой музыкой! Внутри каждой папки сначала воспроизводятся файлы, в имени которых имеются цифры, в порядке возрастания. Затем воспроизводятся файлы, имена которых не содержат цифр.

индексация файлов индексация файлов

[Для обеспечения высокого качества звука]

Пожалуйста, следуйте следующим правилам при использовании RITMIX FMT-911:


  1. Предохраняйте RITMIX FMT-911 от прямых солнечных лучей и источников тепла во избежание нагрева.

  2. Не располагайте рядом с RITMIX FMT-911 предметы, создающие магнитное поле или устройства с сильным электромагнитным излучением.

  3. Наилучшее звучание достигается при выборе свободной FM частоты, максимально удаленной от ближайших радиостанций. 205 каналов FM передачи устройства предоставляют возможность выбрать и затем сохранить в памяти свободные частоты, в каком бы регионе Вы не находились. Для Москвы и Московской области рекомендуем попробовать прослушивание на 98.2 MHz, 96.0MHz, 94.0 MHz.

[Использование пульта дистанционного управления (далее ДУ)]

1. Включение / выключение

2. Переход к предыдущей папке, начинается воспроизведение первого трека в папке

3. Переход к предыдущему файлу (треку)

4. PLAY / Пауза

5. Прокрутка по треку назад

6. Переход к предыдущей FM частоте с шагом 0,1 MHz

7. Метка в треке – удобно использовать на длинных треках – например, аудиокниги.

8. Выбор режима дисплея (FM частота / эквалайзер / оставшееся время трека)

9. Повтор

10. Переход к следующей папке, начинается воспроизведение первого трека в папке

11. Увеличить громкость

12. Переход к следующему файлу (треку)

13. Уменьшить громкость

14. Прокрутка по треку вперёд

15. Переход к сохраненной FM частоте (сохранение в памяти до 7 FM частот)

16. Переход к следующей FM частоте с шагом 0,1 MHz

18. Повтор между А и В метками. Нажмите кнопку А для метки начала повтора, нажмите кнопку В для метки окончания повтора. Для отмены ещё раз нажмите кнопку В.

Пожалуйста, удалите защитную пленку перед использованием пульта ДУ.

Компания RITMIX благодарит Вас за выбор RITMIX FMT-А911. Если у Вас возникли какие-либо вопросы, или Вы хотели бы оставить Ваш отзыв о данном устройстве или высказать пожелания команде разработчиков, просим обращаться на наш российский сайт www.ritmixrussia.ru

[RDS]

RDS: «Название песни — на Вашей магнитоле».

RITMIX FMT-A911 и RITMIX FMT-A951 предоставляют очень удобный способ видеть название исполняемой песни или аудиокомпозиции (если оно совпадает с именем mp3 / wma файла, как обычно и бывает) при воспроизведении через USB или SD / MMC слот.

* Эта функция доступна только при воспроизведении мр3 / wma файлов с карты памяти через USB слот (или SD / MMC слот для FMT-951).

ФМ трансмиттер с Bluetooth для авто

Техника с каждым годом становится все сложнее и совершеннее. Предыдущие модели в плане функционала все сильнее и сильнее сдают свои позиции.
В случае с обычной лампочкой замена решается просто, а как быть, если, например, штатная магнитола автомобиля, собранная именитым производителем, по-прежнему выдает отличный звук и органично вписывается в интерьер, но не имеет легкодоступного входа Aux, Bluetooth, порта USB или слота для SD карт? Замена головного аудиоустройства может повлечь необоснованные расходы и займет массу времени на поиски достойной замены, покупки, переустановки и т.д. и т.п.
В таких случаях есть смысл обратить внимание на недорогие, но многофункциональные FM трансмиттеры.
Тех, кого интересует данный вопрос, приглашаю под кат.
То о чем говорил выше, касается меня лично и интерес к устройству не поддельный – в машине установлена штатная магнитола Alpine, не имеющая вышеперечисленных возможностей, но выдающая отличный звук и совмещенная с CD-чейнджером на 6 дисков. Интегрирована она в торпеду и замена повлечет за собой не только замену магнитолы, но облицовки торпеды.
Поэтому был выбран путь наименьшего сопротивления и в руках оказался Bluetooth ресивер – FM трансмиттер с функциями зарядного устройства, Hands-free, воспроизведения файлов в форматах mp3 и wma с флешки и Micro SD карты. Модель устройства ВТ20.

Продается устройство в симпатичной коробке с картинками и характеристиками.


Внутри пластиковый бампер с ВТ20 в нем и инструкция на английском языке, которая дает расширенное представление об устройстве.


Не буду повторяться о характеристиках, из фото, думаю, все и так ясно. Лишь уточню, что согласно инструкции зарядные свойства устройства способны обеспечить 3,4 ампера на оба порта: 2,4 ампера на первый порт USB (слева) и 1 ампер на второй (справа), иногда при сопряжении по Bluetooth требуется ввести пароль 0000 и присутствует голосовое оповещение.

Размер зарядного устройства (ЗУ – далее буду называть так для простоты восприятия) 84*43*38 мм.
Несколько фотографий в разных ракурсах.




Тут сразу отмечу, что такое расположение USB портов может быть не всем удобно, зависит от расположения прикуривателя в машине. В моей он в нижней части консоли впереди горизонтально полу и нажимать на кнопки переключения треков, вращать/нажимать энкодер при таком размере флешки не очень удобно.



Флешка меньших габаритов существенно сгладит этот недостаток. В других машинах прикуриватель может быть установлен в нижней горизонтальной части консоли вертикально вверх и так, пожалуй, будет удобнее.
На этом неудобства (применительно к моей флешке и машине) заканчиваются.
Возвращаясь к фото из серии «в разных ракурсах» расскажу о назначении портов, кнопок, энкодера и экрана.
USB порт обозначенный пиктограммой молнии способен выдать 2,4 ампера, второй порт выдает 1 ампер и в него подключается флешка. Кнопками слева и справа от энкодера (кнопка-крутилка с зеленой трубкой) переключаются треки назад-вперед.
Энкодер выполняет несколько функций – настройка частоты передачи по FM в диапазоне 87,5 – 108 МГц с шагом 0,1 МГц, регулировка громкости передачи, постановка воспроизведения на паузу/возобновление проигрывания треков, переключение показаний на экране и ответ/отбой входящего звонка.
На экране последовательно отображается информация о настроенной частоте передаче в FM, номере трека и громкости.

Изучение устройства я начал с определения нагрузочных возможностей портов.
Такое напряжение порты выдают на холостом ходу:

Далее применил нагрузочные сопротивления и электронную нагрузку.

Испытания проводил немногим больше часа сразу на максимальной заявленной нагрузке – первый порт 2,4 ампера, второй 1 ампер.


На слабом порту напряжение время от времени опускалось до 5,2 и поднималось до 5,23 вольта, на мощном по большей части колебалось чуть выше 5 вольт, незначительные просадочки на 20-30 минутах считаю несущественными, кратковременный пик на 48-й минуте не в счет, падение напряжения на 56 минуте связываю с нагревом устройства в это время до 61,5 градуса.

Однако на том же графике видно, что электроника за пять минут вернула напряжение на уровень пяти вольт.
В большей части теста температура ЗУ была на уровне 58 с копейками градусов (термопару примотал изолентой к корпусу устройства).

Дальше стал проводить нагрузочные тесты с целью выяснить предел, при котором напряжение начнет просаживаться. Тесты были кратковременными, но результаты меня впечатлили.
На слабом порте та же нагрузка в один ампер, а мощный нагрузил на 3 ампера.

При нагрузке 2,81 ампера напряжение просело до 4,94 вольт.
Дальше взялся за слабый порт. Поменял местами нагрузочное сопротивление и электронную нагрузку. Сопротивление подключил к мощному порту, включив оба резистора, а для слабого установил предел в 1,5 ампера. Таким образом, на мощном нагрузка 3 ампера, слабый постепенно грузится до 1,5 ампера.

Тут нащупался общий предел для зарядного по двум портам – уже при нагрузке в 0, 97 ампер на слабом порте напряжение просело до 4,94 вольта.

Но возможности слабого порта так и остались не ясны, и нагрузку на мощном снизил до 2,17 ампер (показания тестера), отключив один резистор, а слабый таки нагрузил на 1,5 ампера. Тест прекратился в связи с достижением предела по току, а не по просадке напряжения.


Эксперимент меня затянул, и я оставил в покое слабый порт, полностью разгрузив его. Мощный же нагрузил электронной нагрузкой до 3,4 ампера. Напряжение так и не просело ниже 5 вольт. Тест остановился на токе 3,4 ампера при напряжении 5,023 вольта.

Не стану скрывать – зарядка меня удивила запасом по мощности. Я все ждал, когда включится защита по току, по температуре или оно выпустит белый дым капитуляции, но оно не сдалось!
При этом вело оно себя совсем тихо, без высокочастотного свиста. Памятую о том, что иногда зарядные устройства дают наводку на радио во время своей работы, не давая зарядке остыть и под нагрузкой, вставил Micro SD карту и включил радио на телефоне. Никакого фона, наводок не было.

Не отходя от кассы, проверил потенциалы на информационных шинах.

Это на слабом порту. На мощном та же картина, а значит, яблочники могут пользоваться.
Для выбора частоты передачи в FM диапазоне нужно нажать энкодер и вращая его, установить нужную частоту. Приемник в машине, разумеется, нужно настроить на эту же частоту. Настройка энкодером осуществляется с шагом 0,1 МГц. Информация о частоте выводится на экран (на фото в машине можно видеть, установлена частота 88,1 МГц).
Пользуюсь устройством около месяца. За это время срыва частоты или каких либо помех отмечено не было.
Micro SD карты и флешки воспринимаются устройством объемом до 32 ГГб. Навигации по папкам нет, треки проигрываются по очереди. В момент подачи напряжения питания (если установлена карта или флешка с треками) мужской голос на английском языке изрекает writing opening — открытие письма. Дальше начинается воспроизведение треков.
Если во время воспроизведения с карты подключить флешку, то устройство отдает приоритет флешке. При отключении флешки воспроизведение вновь продолжится с карты.
Номер трека отображается на экране устройства. Переключать треки по одному можно кнопками со стрелками рядом с энкодером.
Той же ручкой энкодера, но уже не нажимая, можно регулировать громкость передаваемого сигнала в диапазоне от 0 до 21. Уровень громкости так же отображается на экране.

Информация на экране степенно чередуется: частота, трек, громкость.
К телефону по Bluetooth гаджет коннектится без проблем. Телефон опознает его как ВТ20. Приоритет перед картой и флешкой у телефона.
Входящий звонок меня озадачил (а я был за рулем) – музыка прервалась, раздался сигнал входящего вызова и уже женский голос на английском языке начал называть цифры номера абонента). Для ответа на вызов требуется нажать на кнопку энкодера. Микрофон в устройстве хороший. И я слышу абонентов хорошо и они меня. Электроника гаджета отсекает шум дороги, двигателя и прочее.
Как и многих меня сразу интересовал вопрос качества звука при воспроизведении музыки.
Сигнал передается в стерео. Качество звука ожидаемо немного хуже, чем с дисков магнитолы. Радио есть радио. Один и тот же мр3 трек (320кбит/с) записал на карту, флешку, в телефон и CD-RW. С первых трех источников звучит одинаково, с диска магнитолы сочнее.
Для определения воспроизводимых частот при передаче воспользовался приложением звукового генератора на телефоне. Нижний порог оказался 40 Герц, на высоких я еще слышал 18,6 кГц, но ориентировочно с 15, 5 кГц сигнал уже слабел. Отсюда и разница в воспроизведении по сравнению с диском магнитолы, однако, звук чистый. Не скажу, что шипения нет, но его я услышал только на паузе, и только навернув громкость магнитолы, которая так же шумит усилителями.
В итоге пришел к выводу, что устройством буду пользоваться.
Но оставался последний вопрос – что там внутри такого, что так стойко переносит нагрузку/перегрузку и как вообще все устроено?
Для вскрытия потребовалось поддеть светофильтр экрана (он на защелках). Под ним обнаружились два самореза, фиксирующие нижнюю часть облицовки. В верхней части фиксация снова на защелках.


Внутренности прикручены еще двумя саморезами к корпусу.

Тут сразу внимание привлек ИК приемник в нижнем левом углу. Раз есть приемник, то должна быть версия устройства и с пультом, и быть может там, уже есть навигация по папкам.


Дальше внутренности легко вышли из корпуса. Собрано все аккуратно, легкие следы флюса только в местах ручной пайки разъемов и минусового контакта к плате, но устройств без этих следов я еще не встречал.



На входе конденсаторы 100 мкф*35 вольт и не забыли про дроссель для подавления ВЧ наводок от импульсного преобразователя в сеть автомобиля. Так же весьма неплохо, что второй дроссель одели в термоусадку и, видимо, поэтому нет ВЧ свиста при работе зарядки.
Надпись на плате говорит о том, что зарядные функции устройства реализованы на базе СX8571 понижающего ШИМ — контроллера, который управляет двумя токами нагрузки 8A (4A + 4A)
Чип может работать в диапазоне напряжений 9-40 вольт, в CC (постоянный выходной ток) или CV режимах (Постоянное напряжение на выходе). Порог защиты по току устанавливается внешним резистором.
На передней плате рядом со слотом карты памяти установлен QN8027 — цифровой FM-передатчик.

На той же плате установлен еще один чип, видимо микроконтроллер, AC1721DEA421-1, но его производитель ZhuHai JieLi Technology Co.,ltd вообще не особо любит делиться даташитами на свою продукцию так, что не могу ничего сказать о назначении этой микросхемы.

На другой стороне еще пара микросхем

Это уже описанный выше СX8571 и СХ3203 – сборка из двух N-канальных MOSFET (30 вольт/ 7 ампер)
На входе устройства установлен вот такой зеленый предохранитель, что есть очень хорошо.

Количество припоя в местах пайки контактов мне показалось недостаточным (хотя пайка двухсторонняя и вполне надежная) и эти места дополнительно пропаял.
В итоге скажу, что никого ни к чему не призываю, не агитирую (лишь описываю устройство) и буду этим гаджетом пользоваться.
К минусам отнесу ослабление высоких частот (но опять же, это, все таки, радио, а не провода) и мне, таки, не хватает подсветки портов USB.
К плюсам отнесу многофункциональность – двухпортовое зарядное устройство с запасом по мощности, отсутствие ВЧ свиста в процессе работы, слот под Micro SD, работа с флешкой, возможность отвечать на звонки, не нарушая ПДД.

Видеоверсия обзора:

Покупать или нет, каждый решает сам соответственно стоящим задачам, но те, кто решил могут воспользоваться купоном на 12% скидки (впрочем действует на все автотовары в магазине) — BgAuMotor.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Беспроводной ресивер / трансмиттер Bluetooth 2-в-1 (HiFi Wireless Receiver and Transmitter). Инструкция на русском языке.

HiFi Wireless Receiver and Transmitter
Беспроводной ресивер и трансмиттер Bluetooth HiFi 2-в-1
Руководство пользователя (инструкция)
на русском языке

1.    Информация о продукте

Данное устройство представляет собой ресивер и трансмиттер Bluetooth, выполненные в одном корпусе, которые позволяют свободно отправлять и получать аудиоданные. При помощи данного продукта, Вы можете передавать музыку с Вашего телефона на колонки без использования проводов. Вы можете использовать телевизор, CD – плеер, MP3 или любое другое оборудование, отправляющее аудиоданные через Bluetooth.
Это устройство поддерживает технологию “low latency”, то есть, имеет низкую задержку, что позволяет использовать его для компьютерных игр, телевидения, просмотра кино или ведения аудиотрансляции в режиме реального времени.
Это устройство оснащено встроенной в корпус аккумуляторной батареей и является, пожалуй, лучшим решением для беспроводного соединения колонок или наушников с мобильными телефонами или плеерами.

2.    Основные характеристики

Поддерживаемые протоколы: A2DP, AVRCP
Дальность Bluetooth: до 10 метров
Встроенная аккумуляторная батарея: 600 мАч
Время работы: до 8 часов
Время зарядки: около 2 часов
Входное напряжения для зарядки: 5 Вольт постоянного тока
Разъёмы вход / выход:  Jack 3.5 мм, стерео
Совместимость: со всеми телефонами и планшетами на Android / iOS, а также со всеми Bluetooth аудиоустройствами.

3.    Комплект поставки

Ресивер / трансмиттер – 1шт
Инструкция – 1 шт
Зарядный кабель – 1шт
Аудиокабель с двумя разъёмами Jack 3.5 мм – 1шт
Аудиокабель 2xRCA  — Jack 3.5 мм – 1шт

4.    Описание продукта


5.    Светодиоды

Определение светодиодов

Статус устройства

Статус светодиода

ВКЛ

Синий светодиод Bluetooth часто мигает

ВЫКЛ

Светодиоды не горят

Зарядка

При зарядке красный светодиод ярко горит, по окончании зарядки гаснет

Режим ресивера (приёмника)

Режим приёмника

Горит лампа «receive»

Низкий заряд батареи

Красный индикатор «receive» иногда мигает

Ожидание соединения

Синий индикатор «Bluetooth» часто мигает

Соединение установлено

Синий индикатор Bluetooth редко мигает

Режим трансмиттера (передатчика)

Режим передачи

Горит красная лампа «transmit»

Низкий заряд батареи

Красный индикатор «transmit» иногда мигает

Поиск устройства Bluetooth

Синий светодиод «Bluetooth» часто мигает

Соединение установлено

Синий индикатор Bluetooth редко мигает



6.    Режим зарядки

Данный продукт оснащён встроенной аккумуляторной батареей. Рекомендуется полностью её зарядить перед первым использованием.

A.    Установите кабель зарядки в порт устройства, а другой конец кабеля присоедините к USB.
B.    Заряжайте примерно 2 часа
C.    Когда устройство заряжается, светодиод горит красным. По окончании зарядки светодиод погаснет.
D.    Вы можете пользоваться устройством во время зарядки.
E.    Если индикатор статуса «receive» или «transmit» начал иногда мигать, это означает, что устройство почти разряжено.

7.    Управление устройством
Включение. Зажмите кнопку, пока синий светодиод не начнет мигать.
Выключение. Зажмите и не отпускайте кнопку, пока не погаснет индикатор.
Функция автоматического отключения.  После 10 минут простоя устройство автоматически войдёт в режим энергосбережения и отключит светодиод.

7.1.    Режим ресивера (приёмника)

Используется для всех аудиоустройств с динамиком.
A. Включите устройство. Синий индикатор Bluetooth начнет часто мигать.
B. Присоедините разъём Jack 3.5 мм к разъёму «receive» устройства, а другой конец кабеля присоедините к колонкам.
C. После установки соединения с телефоном, статус индикатора Bluetooth изменится и начнёт изредка мигать.

7.2.    Режим трансмиттера (передатчика)

В этом режиме Вы подключаете Bluetooth – гарнитуру к устройству, и можете наслаждаться музыкой без проводов.
Последовательность соединения:
A.    Включите устройство, синий индикатор Bluetooth замигает.
B.    Установите кабель Jack 3.5 мм в разъём «transmit». При этом индикатор «transmit» загорится. Другой конец кабеля установите в передающее устройство – MP3 плеер, телефон, планшет, ПК, аудиовыход телевизора (например, это может быть разъём для наушников) и т.д.
C.    Нажмите и отпустите (не зажимая) кнопку на устройстве. Синий светодиод Bluetooth начнёт интенсивно мигать и искать доступное Bluetooth устройство для подключения. Держите коммутируемые устройства не дальше 10 метров друг от друга, чтобы они могли установить соединение. Примечание от Интернет-магазина «Азиада» https://aziada.ru — для того, чтобы узнать, как подключить Ваши наушники, обратитесь к инструкции к наушникам.
D.    После успешного соединения, светодиод Bluetooth перестанет часто мигать и будет периодически загораться, показывая, что соединение установлено. Если подключилась не та гарнитура, которую Вы хотели, Вы можете выбрать следующее Bluetooth устройство нажатием на кнопку.

8. Советы

8.1.    Различные устройства Bluetooth (такие, как наушники) имеют различные протоколы и программы, поэтому время поиска и время, необходимое для установки соединения, может быть разным у разных гарнитур.
8.2.    Если долгое время установить соединение не получается, выключите устройства, повторно включите их и попробуйте снова.
8.3.    Данный прибор имеет функцию переключения Bluetooth – устройств. Она используется в том случае, если рядом находятся несколько гарнитур, и беспроводной ресивер / трансмиттер подключился не к тому устройству, к которому Вы хотели его подключить. Просто нажмите и отпустите кнопку (не зажимая), и устройство присоединится к следующей доступной гарнитуре.

9.    Возможные проблемы и методы их решения
Если Вы столкнулись с проблемами, попробуйте следующие методы. Если же Вы не смогли решить возникшие трудности используя нижеприведенные инструкции, обратитесь к дистрибьютору. Не разбирайте и не ремонтируйте устройство самостоятельно.

Что делать, если Bluetooth устройство не работает как нужно?
A. Проверьте, включен ли адаптер.
B. Подключите зарядное устройство, чтобы убедиться, что батарея не полностью разряжена.
C. Выключите и снова включите адаптер.
D. Сначала воспроизведите музыку на том устройстве, к которому трансмиттер подключился автоматически. Отключите устройства, которыми вы не пользуетесь, и попробуйте подключить нужное Вам устройство еще раз.
E. Согласно светодиодному индикатору, режим работы по умолчанию – это ресивер. Если одновременно в оба разъёма устройства подключены кабели, режим работы по-прежнему остаётся «receive».
F. Убедитесь, что правильно выбран режим работы. Удостоверьтесь, что кабель с разъёмом Jack 3.5 мм установлен в правильный разъём. Удостоверьтесь, что горит правильный индикатор.
G. Если не получается подключить Bluetooth – устройство, например, наушники, попробуйте разместить коммутируемые продукты ближе друг к другу. Или нажмите кнопку и попробуйте снова.

Автомобильный трансмиттер с MP3 и Bluetooth

Я не люблю отвечать на чужие звонки, а жена – беспроводные гарнитуры. Из-за этого конфликта интересов довольно долго пытался найти приемлемое решение. Одно из них, беспроводная громкая связь Motorola, просто умерло от того, что ей не пользовались.

Надо было придумать что-то получше. Эта история о том, как в машине прижился FM-трансмиттер с MP3-плеером и Bluetooth. История, которая началась с разочарования, но с более-менее счастливым завершением и элементами стриптиза.

Как я понимаю, все мы в конечном итоге приходим к тому, чтобы совершить покупку в магазине, который принципиально не признает ритейловую упаковку, но зато предлагает разумные цены и быструю сборку заказа. Так что и я листал их каталог и пытался найти что-то более-менее приемлемое.

Критерии были простые: Bluetooth, MP3, приемлемый внешний вид, удобное управление и питание от прикуривателя. Еще было важно, чтобы микрофон был как можно ближе к месту водителя, поэтому выбирал трансмиттеры на гибкой штанге.

В итоге мне показалось, что эта штука отвечает всем требованиям, поэтому и заказал. Первое разочарование – сразу после распаковки. Я думал, что функциональные кнопки расположены на передней панели, то есть, панель «плавающая», и нажатие на ее углы передается на кнопки.

Ошибался: по факту кнопки расположены на торцах, что существенно сказывается на эргономике. Например, при таком раскладе, во-первых, не очень просто ответить вслепую, зато очень просто изменить частоту трансмиттера, потому что при нажатии кнопки ответа большим пальцем, безымянный безошибочно ложится на кнопку настройки частоты.

Второе разочарование – экран. Большой, но удивительно бесполезный и страшный, с узкими высокими символами. К счастью, он практически не нужен. Ну разве что частоту настроить, а что касается номеров звонящих – так на дороге не туда смотреть надо.

Теперь обо всем по порядку.

Комплект состоит из:

1) Трансмиттера
2) Обычного пульта ДУ
3) Пульта ДУ на руль
4) Кабеля 3.5 – 3.5 для аналоговых источников сигнала

(провод я куда-то дел, поэтому на фото его нет. Но поверьте — самый обычный кабель, никакого эксклюзива).

Трансмиттер крепится на конце гибкой штанги. Она достаточно мягкая, чтобы просто менять форму, и хорошо эту самую форму держит. С другой стороны штанги обычный штекер прикуривателя с предохранителем: в прикуривателе не болтается и надежно держит трансмиттер.

Помимо гибкой штанги предусмотрена еще одна степень свободы: корпус трансмиттера поворачивается градусов на 40 вверх-вниз относительно точки крепления к штанге. Что касается поворота вокруг самой штанги, это не предусмотрено: крутить можно только в самом прикуривателе или, что разумнее — вынуть и поставить в нужную позицию.

По центру передней панели трансмиттера – страшный дисплей. На дисплее отображается режим (воспроизведение, пауза, разговор), текущая громкость, номер трека по порядку, источник воспроизведения, название трека в бегущей строке, текущая частота трансмиттера, номер звонящего при входящем вызове.

Выше дисплея, за значком, – ИК-приемник. Слева по центру – отверстие микрофона. Снизу – кнопки переключения треков MP3.

Что касается надписей, то по часовой стрелке от верхнего левого угла:

1) воспроизведение – пауза – ответ на звонок – отбой
2) частота вниз
3) частота вверх
4) передача звонка на телефон / возврат звонка из телефона

Кнопки, соответствующие надписям, расположены на боках трансмиттера.

Сверху трансмиттера разъем для карты SD и линейный вход (3.5 мм). Снизу — разъем USB.

Завершает описание внешности подсветка. По древней китайской традиции она синяя. Тем не менее приятно, что не вырви глаз, и не отвлекает от вождения. Подсветка экрана белая, что еще лучше.

Из всего этого можно вынести следующий функционал:

1) Воспроизведение музыки с карт памяти
2) …через USB
3) …через линейный вход
4) Беспроводная громкая связь для телефонов с Bluetooth

А вот заявленного в описании на страничке товара A2DP, то есть качественной передачи (в том числе стерео) звука здесь нет. Так что послушать музыку из телефона без проводов не получится.

По крайней мере, смартфон с Android ничего похожего на A2DP здесь не увидел.

Как это работает. При включении зажигания трансмиттер переходит в режим сопряжения (и такое ощущение, что он вообще постоянно доступен для подключения). PIN стандартный — 0000.

После сопряжения с телефоном подключение происходит автоматически при включении трансмиттера. Точно так же автоматически начинается воспроизведение музыки.

«Сопряжение» с магнитолой простое. Сначала на магнитоле выбираем более-менее пустое место в FM-диапазоне. Потом кнопками на трансмиттере настраиваем нужную частоту. Все. Частота не сбивается, если, конечно, не сбить ее своими же руками.

Трансмиттер помнит последний трек, но не помнит позицию в нем. Крайне приятно, что пауз при переходе от одного трека к другому фактически нет. Об этом напоминает только негромкий писк. Для меня это удобно потому, что я записываю Интернет-радио, которое можно записать только единым потоком, а потом нарезаю его на фрагменты по несколько минут.

Таким образом получается, что можно проматывать рекламу и диджеев, и без пауз слушать музыку, если «разрыв» приходится на середину композиции.

При входящем звонке музыка приглушается, на дисплее – номер звонящего, в колонках – двойной тональный сигнал. Мелодию звонка слышно только в телефоне, но я это списываю на китайские смартфоны с Android. С ними Bluetooth-гарнитуры почему-то только пищат, никакой мелодии вызова.

Для ответа на звонок кратковременно нажимаем верхнюю левую кнопку. Для завершения разговора – ее же. Если во время разговора появились секреты, жмем и держим левую нижнюю кнопку, пока вызов не уйдет в телефон (именно жмем и держим – иначе сброс вызова). Возвращаем звонок аналогичным образом.

Что касается качества воспроизведения MP3, то музыка меня сначала огорчила, потому что высокие и средние были неплохие, а вот на низких часто возникало ощущение, что они хрипят. Я это списывал на китайское происхождение трансмиттера. Примерно месяц списывал.

А потом взял в руки пульт ДУ (до этого он за ненадобностью валялся в бардачке) и стал бездумно нажимать на кнопки. В результате уменьшил громкость трансмиттера и звук стал просто идеальным – по сравнению, разумеется, с исходным. И уж точно не хуже того, как звучит хорошая станция через встроенную магнитолу автомобиля.

Так что совет: если ваш трансмиттер «хрипит», попробуйте уменьшить его громкость и увеличить громкость магнитолы для компенсации.

Помимо простого воспроизведения есть эквалайзер с пятью настройками, но по факту режим Normal кажется оптимальным, а остальные просто не нужны. С другой стороны приятно, что эквалайзер есть.

Если режимы случайного и повторного воспроизведения есть, мне о них ничего не известно. Зато удобно, что плеер воспроизводит треки подряд (то ли по имени, то ли по дате файла). С каталогами обходится так: воспроизводит все из первого по порядку каталога, потом – из второго и так далее.

На моем примере – в корне карты памяти три каталога: 001, 002 и 003. Внутри каждого MP3-файлы с цифровыми именами: если файлов больше 100, то с трехзначными, если меньше – с двухзначными.

Что касается поддержки карт памяти, то я не проверял максимальный объем, но 4 ГБ эта штука точно понимает, поскольку играет музыку именно с такой карты.

Теперь о громкой связи. Качество «входящего» звука отличное, все четко и ясно, громкость регулируется магнитолой, поэтому ее достаточно. С исходящим все не так однозначно.

С одной стороны, качества достаточно, чтобы сообщить звонящему о «я за рулем», и чтобы звонящий это понял. С другой стороны, звонящие часто жалуются на то, что не очень хорошо слышно. По моим личным впечатлениям, у трансмиттера неплохой микрофон, но очень агрессивная система шумоподавления, которая удаляет шумы и вместе с тем сильно изменяет звучание голоса. Возможно я ошибаюсь, но впечатление именно такое.

Еще одно впечатление по итогам повторных «тестов» — наличие заметного эха. Т.е. собеседника в автомобиле слышно, но часто себя самого я слышал лучше. Требует некоторой собранности при разговоре, но если очень надо поговорить — не препятствие. Пока не знаю, постоянный это эффект, или что-то локальное-временное.

Здесь можно скачать архив с записью звука в различных режимах. Каюсь сразу: демо микрофона трансмиттера писал на встроенный диктофон телефона в формате 3gp, который, к сожалению сделал звук еще хуже. На это, соответственно, нужно сделать скидку.

В архиве:

1) Воспроизведение MP3
2) Звук через магнитолу при исходящем вызове
3) Запись звука через микрофон трансмиттера при входящем вызове (для этого в машине включил разговорное радио, а на другом телефоне — диктофон)
4) Демонстрация режимов эквалайзера

Тем не менее, со своей задачей трансмиттер справляется, поскольку я изначально ориентировался на такую модель – хотя бы уведомить звонящего о том, что сейчас говорить не очень удобно.

Мало того, жена периодически говорит по нему и очень довольна функционированием этой штуковины. Что касается звонящих, то они довольны несколько меньше, но, тем не менее, тоже слышат и понимают, что им говорят.

Теперь о дополнениях. Хотя трансмиттер самодостаточен (если не считать отсутствия регулировки громкости), в комплекте сразу два пульта ДУ.

Один из них, обычный плоский с мембранной клавиатурой, предназначен для пассажиров. С пультом можно регулировать громкость, переключать треки вперед-назад и по номеру, если набрать на клавиатуре. Кроме того есть кнопки ответа на вызов и отбоя.

Плюс ко всему с пульта можно включить повторный набор номера. Что касается набора произвольных номеров, то у меня это сделать не получилось.

Второй пульт предназначен для крепления на руль. Для этого он соответствующим образом изогнут, есть выемка и фиксирующая резинка с липучками. Вот этим пультом по прямому назначению воспользоваться не получилось: длина резинки оказалась рассчитана на гораздо более тонкий руль.

Под сиреневым колпачком ИК-передатчик (два светодиода)

Оба пульта питаются от батареек CR2025.

А теперь обещанный стриптиз. Это специальный подарок для тех, кто любит разглядывать внутренности всякой техники. Ради этого я чуть не поломал ногти, и не думаю, что повторю подобный подвиг.

Тем не менее, вот.

Штекер прикуривателя содержит контактную скобку, и пружину для предохранителя. Разбирается элементарно, потому что китайцы сэкономили на саморезах. Так что нужно только открутить центральный контакт, снять ободок, потом снять колпачок с противоположной стороны, и разъединить половинки.

Здесь должны были быть саморезы:

Особенности конструкции: фиксирующий выступ на тыльной стороне пружины (чтобы она не уехала внутрь), фиксирующие выступы на штанге, которые не дают ей крутиться и перекручивать провод.

Качество пайки: 3.5, качество деталей: 5, продуманность конструкции: 5.

С корпусом сложнее. Именно здесь я чуть не поломал ногти, пытаясь найти и открыть защелки. Оказалось, защелок всего четыре штуки: две сверху и две снизу. Но крышка сидит очень плотно, поэтому с некоторым трудом снимается даже когда защелки открыты.

Под крышкой пластиковая панель, назначение которой неясно. Но, как минимум, она обеспечивает жесткость всей конструкции. Держится на четырех микросаморезах и таким образом притягивает плату к тыльной стороне корпуса.

Откручиваем и видим дисплей и светодиоды. С другой стороны – слот для SD, разъем 3.5 мм и USB, чипы и обвязка. Как по мне, так качество сборки вполне приемлемое, разве что провода питания неряшливо распаяны.

Из особенностей конструкции здесь разве что вот эта прикручиваемая панель и очевидно внушительной толщины пластик корпуса. Пожалуй, такой штукой убить можно.

Хотя нет, обманул. Есть хитрость: поворотное крепление штанги здесь выполнено с фиксаторами, которые не дают свободно крутить корпус и, как в случае с прикуривателем, предотвращают скручивание и обрыв проводов питания.

Все, стриптиз закончен, одеваемся!

Резюме: удобный FM-трансмиттер с хорошими музыкальными способностями, приемлемым качеством громкой связи и двумя пультами ДУ в комплекте.

Плюсы:

1) Воспроизведение с различных источников
2) Качественная трансляция музыки через FM
3) Приемлемая громкая связь
4) Хороший комплект
5) Приемлемое качество сборки и продуманная конструкция
6) Стабильная работа (воспроизведение, автоматическое включение, автоматическое подключение к телефону)

Минусы:

1) Неудобное расположение кнопок
2) Не всегда разборчивая передача речи в сторону звонящего
3) Рулевой пульт ДУ рассчитан на тонкие рули
4) Страшный экран

Обзоры аналогов по функционалу:

mysku.ru/blog/priceangels/3602.html
mysku.ru/blog/aliexpress/1637.html
mysku.ru/blog/buyincoins/626.html

Bluetooth V2.1+EDR MP3 Player FM Transmitter Dual USB Charger Car Charger Support TF Card

Некоторое время пользуюсь в автомобиле вот таким ресивером. Он умеет принимать звук через блютуз, а уже потом передает его на AUX вашей магнитолы. А вот обозреваемый ресивер может даже больше, для его его работы и обеспечения музыки в авто достаточно лишь свободного гнезда прикуривателя и любой, даже древней магнитолы (лишь бы fm работал). Преимуществ у такого ресивера гораздо больше, чем у предыдущего: это и отсутствие проводов, и более эстетический вид, и наличие экрана, на котором отображается информация о треке. Кроме этого 2 полноценных usb разъема могут заряжать ваши устройства током до 2А.

Единственный вопрос, который меня волновал — качество звучания. Раньше у меня были были дешевые fm трансмиттеры, стоимостью 3$ — 5$. Звук в них — ужасный, но в прошлом обзоре один из пользователей писал о существующих fm трансмиттерах с хорошим звуком. Любопытство победило, а скоро о результате узнаете и вы. Но начнем с упаковки — ее попросту нет, обычный прозрачный пакетик. В нем помимо самого гаджета была подробная инструкция на английском языке, пульт дистанционного управления (некоторые функции можно включить только при помощи пульта), батарейка и небольшой аудио удлинитель для подключения сторонних устройств, например ноутбука.

Девайс выглядит приятно, корпус изготовлен из пластика, лицевая часть (там где экран) достаточно маркая. Сборка добротная, в руках не рассыпается. Дизайн аналогичен подобным устройствам, питается через прикуриватель, ножка длинная, поэтому подойдет в любое гнездо, даже старых отечественных автомобилей. На конце ножки резиновый уплотнитель для того, что бы устройство не болталось в гнезде. Поворачивается в любом направлении, примерно на 45 градусов.

Для подключения подойдет любая, даже самая древнейшая (хоть кассетная) магнитола, главные условия — работающий fm и исправный усилитель. Для подключения выставляем на нашем ресивере любую частоту, такую же настраиваем на радио. Все:) К ресиверу можно подключиться через bluetooth и передавать музыка с смартфона или планшета. Если в это время вам поступит входящий звонок — можно ответить через громкую связь, на ресивере есть встроенный микрофон. Микрофон кстати довольно чувствительный, что бы собеседник вас слышал не нужно орать как ненормальный. Единственно заметил, при поездке с открытыми окнами слышимость ухудшается, поэтому нужно повышать голос или закрывать окна. Кроме этого ресивер умеет воспроизводить музыку с usb флеш накопителей, карт памяти и любых устройств через aux.
По центру расположен информативный дисплей, на котором отображается номер трека, информация о исполнителе, название и некоторые текущие настройки (режим воспроизведения, эквалайзер и т.д). Правей от него — большой барашек для регулировки громкости, он же является кнопкой для принятия и отбоя вызовов. Кстати девайс поддерживает одновременное подключение 2 телефонов. Рядом расположены крупные кнопки для перемотки или переключения треков и кнопка для смены режимов. Под барашком громкости можно заметить микрофон.

С левой стороны от экрана — 2 полноценных usb разъема, но кроме того что к ним можно подключать флешку и воспроизводить музыку ими можно заряжать другие устройства. Максимальный ток заряда — 2А, подключал свой xiaomi Mi4i — заряд брал около 1,5A. Если подключить сразу 2 устройства — ток будет делится (2А это суммарно максимальный ток на оба usb разъема, но при этом каждый в отдельности usb разъем способен выдать максимальный ток).

Картридер, а так же разъем 3,5 расположили в нижней части устройства. На мой взгляд это не очень удобно — мне для установки карты памяти, необходимо извлекать устройство из прикуривателя. Хотя с другой стороны карту памяти установил — и забыл, изредка только обновляя фонотеку.

Но конечно же самый главный вопрос, который меня беспокоил — звучание. На удивление, я не заметил особо никакой разницы со звуком, передаваемым моим прошлым ресивером через 3,5 аудио кабель. Все так же лучше всего играет с флешки и карты памяти, несколько ниже общий уровень громкости при воспроизведении через Bluetooth. Общее качество звучания сравнимо с обычным fm радио вашей магнитолы. Итак, какой же напрашивается вывод. Если у Вас, как у меня в автомобиле установлена недорогая акустика (пара 10 сантиметровых динамиков спереди и пара дешевых 16 сзади + старая магнитола) то можно смело брать подобные девайсы. Разительную разницу можно услышать только на отличной акустике, с хорошей магнитолой. В моем случае — нет даже шумки, поэтому слишком сильно я не парюсь. Басы есть, громкость высокая. Есть несколько готовых пресетов эквалайзера, которым можно несколько подрегулировать звучание, но мне понравилось на стандартном.
Чуть не забыл — устройство видит папки, умеет запоминать место на треке при выключении и продолжать воспроизведение при включении, есть режим воспроизведения в разнобой.

Подведем итоги?
Минусы:
1) На фото в магазине выглядит лучше чем в живую. На фото пластик матовый, в реале — маркий глянец.
2) Нет упаковки, все пришло в пакетике — на подарок не сойдет
3) Цена как у недорогой магнитолы

Плюсы:
1) Всеядный, умеет воспроизводить музыку через bluetooth, usb, sd, AUX
2) Есть микрофон и соответственно функция громкой связи, одновременно может подключится к 2 смартфонам
3) Устройство в китайском стиле: 2в1 — кроме передачи звука является отличной зарядкой с током до 2А
4) Эргономичный дизайн, не занимает много места, нет проводов, при необходимости можно легко отсоединить и забрать с собой.
5) Неплохое звучание (относительно), на уровне недорогих магнитол. Широкий функционал, есть пульт д.у

Вывод: В автомобили без навороченной акустики со старыми магнитолами, или рабочие (служебные) как мобильный (передвижной) вариант, или для расширения штатного функционала без больших затрат в личное авто — можно брать.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
