СИСТЕМА ЭРА-ГЛОНАСС

Если модуль управления подушками безопасности обнаружил фронтальное или боковое столкновение или опрокидывание автомобиля, то система автоматически посылает экстренный вызов в контактный центр оператора. Одновременно передается информация об автомобиле (место нахождения автомобиля, скорость и направление движения). По получении экстренного сообщения об аварии оператор контактного центра попытается переговорить с пассажирами автомобиля.

ПРИМЕЧАНИЕ

  • При экстренном вызове уровень громкости голоса оператора не регулируется.
  • При экстренном вызове звук аудиосистемы будет отключен.

По умолчанию система ЭРА-ГЛОНАСС постоянно находится в дежурном режиме. В случае аварии автомобильная система экстренного вызова сообщает в контактный центр следующую информацию:

  • идентификационный номер автомобиля (VIN)
  • тип двигателя
  • отметку времени события (время, когда произошла авария)
  • расположение автомобиля, скорость и направление движения автомобиля.

Эти данные будут удалены, как только они станут не нужны.

ВНИМАНИЕ

  • Экстренный вызов выполняется только в том случае, если при аварии сработала система подушек безопасности автомобиля.
  • За соединение с оператором службы экстренного реагирования при авариях отвечает компания «ГЛОНАСС», в чьем ведении находится контактный центр для экстренных вызовов.
  • Провайдер услуг связи GSM, обеспечивающий связь между автомобилем и контактным центром для экстренных вызовов, назначается и контролируется компанией «ГЛОНАСС» (в зону ответственности провайдера услуг связи не входит автомобильная система экстренного вызова).
  • В течение первой минуты после получения вызова оператор контактного центра для экстренных вызовов должен определить, является ли вызов действительно экстренным. Если оператор определит вызов, как ложный, он прерывает вызов и не будет предпринимать дальнейших попыток связаться с автомобилем. Это не помешает пассажиру (пассажирам) автомобиля сделать следующий экстренный вызов в ручном режиме.

Функция экстренного вызова может не действовать в следующих условиях:

  • автомобиль находится вне зоны покрытия сотовой связью;
  • автомобиль находится в зоне плохого приема сигнала: в туннеле, на подземной парковке, между зданиями или в горной местности;
  • телематический блок управления (TCU) или другие системы автомобиля не работают надлежащим образом;
  • провайдер услуг сотовой связи в зоне расположения автомобиля не уполномочен компанией «ГЛОНАСС» обслуживать экстренные вызовы;
  • линия связи с контактным центром компании ГЛОНАСС занята.

Система ЭРА-Глонасс на автомобилях VW

Как работает система «Эра-Глонасс» в автомобилях Volkswagen? Начиная с 2017 года система «Эра-Глонасс» устанавливается на все новые автомобили Volkswagen.

Рассмотрим основные принципы ее работы на автомобиле Volkswagen Touareg. Данная система позволяет вызывать службы экстренного реагирования в ручном или автоматическом режиме. В автоматическом режиме система определяет аварийную ситуацию по краш-сенсорам (датчикам удара), по модулю «Глонасс» определяет местоположения и отправляет данные диспетчеру.

В ручном режиме следует воспользоваться клавишей «SOS». Что бы проверить ее работу в тестовом режиме, нужно открыть защитную клавишу-крышку и в правом нижнем углу активировать кнопку «Тестовый режим», воспользовавшись для этого каким-либо тонким предметом типа наконечника ручки или разогнутой скрепки.

Удерживайте эту кнопку несколько секунд до тех пор, пока не услышите голосовое сообщение компьютера: «Тестовый режим аварийного вызова активирован! Сымитируйте тест аварийного вызова длительным нажатием на клавишу аварийного вызова!» Далее, следуем инструкции, и нажимаем с удержанием красную кнопку «SOS». Дожидаемся подтверждения компьютера: «Тест клавиши аварийного вызова успешно выполнен! Цвет световой индикации изменяется на „зеленый“ на три секунды. Цвет световой индикации изменяется на „красный“ на три секунды. Если тест цветовой индикации выполнен корректно, нажмите клавишу аварийного вызова. Тест цветовой индикации успешно выполнен».

По той же схеме отрабатываем текст динамиков и микрофона аварийной системы. Далее система автоматически осуществляет проверку краш-сенсоров, аварийного электропитания. Тестирование завершается и система переводится в нормальный режим.

Для окончательной проверки работы системы совершаем звонок диспетчеру: нажимаем кнопку «SOS» и удерживаем до появления зеленой индикации. По громкой связи следует сигнал вызова. Дожидаемся ответа оператора службы поддержки «Глонасс», и сообщаем о своей тестовой проверки. В аварийной ситуации при использовании этой системой в течение минуты отвечает живой человек, который при необходимости передаст информацию в службы быстрого реагирования.

Работа системы «Эра-Глонасс» абсолютно бесплатна и не содержит для пользователя никакой абонентской платы.

«ЭРА-ГЛОНАСС» объединили с телеметрией :: Autonews

В России прошли испытания новой системы «ЭРА ЭЛЕМЕНТ» с технологией Connected car, которая позволяет дистанционно контролировать и передавать информацию о работе основных систем автомобиля. Разработчиком сервиса выступила «Лаборатория умного вождения». Как говорится в пресс-релизе компании (имеется в распоряжении Autonews.ru), система базируется на стандартном модуле ЭРА-ГЛОНАСС. Однако система получила ряд дополнительных опций и возможностей, которые могут помочь самому водителю, а также дилерам, автопроизводителям и страховщикам.

Блок «ЭРА ЭЛЕМЕНТ» умеет передавать данные об аварии и устанавливать связь с диспетчером. Однако при этом модуль также собирает больше данных о ДТП, включая скорость до столкновения, динамику торможения, ракурс удара и его силу. Эти данные позволят существенно ускорить процесс страхового урегулирования.

Кроме этого, система позволяет собирать и передавать большой объем данных об эксплуатации машины, а также умеет дистанционно управлять некоторыми его функциями и защищает от угона. Среди отслеживаемых параметров данные о маршрутах автомобиля, расходе топлива, контроле ремней безопасности и мониторинге неисправностей.

«Все эти возможности объединены ИТ-инфраструктурой, позволяющей настраивать и использовать их для своих нужд как водителям личных автомобилей, которые получают доступ ко всей статистике и функциям своего авто через мобильное приложение, так и для руководителей крупных автопарков, которые вместе с оснащенным «ЭРА ЭЛЕМЕНТ» автомобилем приобретают настраиваемую систему мониторинга и безопасности», — объяснили в «Лаборатории умного вождения».

Обновление прошивки ЭРА-ЭЛЕМЕНТ и добавление новых функций проводится дистанционно. Сам блок полностью соответствует техрегламенту Таможенного союза ЕАЭС. На данный момент система уже готова к серийной установки на грузовые и легковые автомобили.

Основная информация — ГЛОНАСС — НП ГЛОНАСС

Государственная система экстренного реагирования при авариях  «ЭРА-ГЛОНАСС» введена в промышленную эксплуатацию с 1 января 2015 года (Постановление Правительства Российской Федерации от 26 декабря 2014 года №1530).
Система «ЭРА-ГЛОНАСС» создана в целях сохранения жизни и здоровья пострадавших в дорожно-транспортных происшествиях и иных чрезвычайных ситуациях на автомобильных дорогах Российской Федерации.

Это достигается сокращением (в среднем, на 30%) времени реагирования на происшествие экстренных оперативных служб: МВД, МЧС, скорой помощи, за счет использования современных возможностей навигационных, телекоммуникационных и информационных технологий.

Для этого создана наземная навигационно-информационная инфраструктура системы «ЭРА-ГЛОНАСС», охватывающая все автомобильные дороги страны, а автомобиль (на конвейере или в сертифицированном сервисном центре) оборудуется навигационно-связным терминалом ГЛОНАСС/GPS. При аварии терминал автоматически определяет и в режиме приоритизации вызова передает оператору системы «ЭРА-ГЛОНАСС» информацию о точных координатах, времени и тяжести ДТП, которая после проверки поступает в экстренные оперативные службы (систему 112 или дежурные части МВД).

Водитель и пассажиры имеют возможность связаться с оператором системы «ЭРА-ГЛОНАСС» и в ручном режиме – нажатием специальной кнопки.

Государственная услуга системы «ЭРА-ГЛОНАСС» будет бесплатной на все время эксплуатации автомобиля, оборудованного терминалом. Система «ЭРА-ГЛОНАСС» использует единые протоколы информационного обмена и картографию, а также имеет возможность присоединения государственных, региональных и коммерческих навигационно-информационных систем различного назначения. Разработанные технические решения системы «ЭРА-ГЛОНАСС» позволяют интегрироваться не только с системой-112, но и с информационными системами МЧС и МВД.

Технологические регламенты взаимодействия системы «ЭРА-ГЛОНАСС» с экстренными оперативными службами предназначены для определения общей схемы и порядка взаимодействия с дежурно-диспетчерскими службами (ДДС) МЧС России, МВД России, службой скорой медицинской помощи и создаваемой системой-112 с целью организации эффективного реагирования на дорожно-транспортные происшествия.

РОССИЙСКАЯ СИСТЕМА «ЭРА-ГЛОНАСС» ГАРМОНИЗИРОВАНА С СИСТЕМОЙ ECALL, КОТОРАЯ СОЗДАЕТСЯ ЕВРОПЕЙСКИМ СОЮЗОМ И ИМЕЕТ АНАЛОГИЧНЫЕ ФУНКЦИИ. ЭТО ФОРМИРУЕТ ЕДИНОЕ ПРОСТРАНСТВО БЕЗОПАСНОСТИ НА ДОРОГАХ РОССИИ И ГОСУДАРСТВ ЕС.

На базе апробированных решений и терминалов «ЭРА-ГЛОНАСС» могут создаваться национальные системы экстренного реагирования при авариях других государств.



18 сентября 2012 года Распоряжением Правительства РФ № 1732-р единственным исполнителем проекта создания системы «ЭРА-ГЛОНАСС» определено Некоммерческое партнерство «ГЛОНАСС» – федеральный сетевой оператор в сфере навигационной деятельности.

Система «ЭРА-ГЛОНАСС» введена в промышленную эксплуатацию с 1 января 2015 года.

ГЛОНАСС — установка системы экстренного оповещения на автомобиль, терминалы от 19000 руб

Процент смертей на дорогах во многом зависит от того, насколько оперативно пострадавшим в ДТП будет оказана медицинская помощь. Максимально сократить это время поможет система экстренного оповещения «ЭРА-ГЛОНАСС», представляющая собой устанавливаемый в авто модуль, при помощи которого в течение 20 секунд можно вызвать помощь

В цену ЭРА-ГЛОНАСС входит:

Терминал

Установка базового блока

Установка микрофона

Установка кнопки

Настройка оборудования

Тестирование оборудования

Стоимость установки «ЭРА-ГЛОНАСС» определяется в индивидуальном порядке в зависимости от следующих обстоятельств:

  • модели автомобиля;
  • конструкции устанавливаемого оборудования и использования дополнительных датчиков;
  • сложности установки.

С ориентировочным прейскурантом предлагаем ознакомиться ниже:

Тип услуги

Стоимость

Терминал + установка + активация

от 33 000 р.

Помощь в получении СБКТС (свидетельства о безопасности конструкции транспортного средства)

от 25 000 р.

Установки тревожной кнопки

от 2000 р.

Диагностика оборудования

бесплатно


Как работает система «ЭРА-ГЛОНАСС»?

Для вызова помощи водителю потребуется только нажать специальную кнопку SOS, после чего появится связь с диспетчером, который вышлет скорую помощь или другие оперативные службы (МЧС, МВД).

Если водитель находится без сознания и не может самостоятельно активировать кнопку, координаты места аварии отправляются диспетчеру автоматически (активация отправки сигнала тревоги происходит при ударе или перевороте машины). Согласно регламенту, между отправкой сигнала о ДТП и прибытием скорой помощи должно пройти не более 20 минут, благодаря чему шансы пострадавших выжить значительно увеличиваются.

Этапы проведения работ

Новые автомобили уже оборудованы данным терминалом экстренного реагирования при авариях. Если вы ввозите на территорию РФ автомобиль до 2017 г. выпуска, на котором кнопки экстренной связи нет, установить систему «ЭРА-ГЛОНАСС» на автомобиль удастся в лицензированном сервисном центре — таком, как «Балтавтоматика».

Процесс монтажа системы предполагает выполнение нескольких этапов:

  • диагностика и подбор оборудования (модели FORT-112EG-M, EMG-1, «Итэлма», FORT-112 EG или «Гранит-навигатор-6.18») — речь идет не только о самом терминале, но и о сопутствующей периферии;
  • разборка необходимых частей салона авто и установка системы:
    • терминала для связи со спутником и передачи данных — в салоне автомобиля;
    • тревожной кнопки — обычно она размещается над приборной панелью неподалеку от осветительного плафона;
    • наружной антенны, благодаря которой обеспечивается бесперебойная передача сигнала;
  • подключение к бортовой системе автомобиля, активация и тестирование работы модуля,
  • сборка.

После выполнения монтажных работ производится финальная проверка работоспособности системы, а также регистрация оборудования в системе «ЭРА ГЛОНАСС».


Вопрос-ответ

А установка «ЭРА-ГЛОНАСС» обязательная?

С 1.01.2017 оснащение оборудованием «ЭРА-ГЛОНАСС» пассажирского и грузового транспорта, который впервые поступает в обращение на территории Евразийского экономического союза, является обязательным, благодаря чему к 2020 г. удалось существенно сократить смертность на дорогах.



Есть ли гарантия на оборудование?

Да, на устройство распространяется гарантия завода-производителя, на выполненные работы — 1 год. С нами исключены неправильная работа терминала, проблемы с электросетью автомобиля, ошибки на бортовом компьютере.



Сколько времени требуется на установку системы «ЭРА-ГЛОНАСС»?

От 2 до 6 часов в зависимости от сложности. Оформление СБКТС занимает 1-3 дня.



Что еще умеет система «ЭРА-ГЛОНАСС»?

Помимо вызова экстренных оперативных служб возможна настройка функционала оформления европротокола при ДТП и оповещения водителя о:

  • приближении к зоне ЧП, заправке, месту отдыха, достопримечательностям, путях объезда;

  • погодных условиях и природных катаклизмах;

  • нюансах дороги.

Также возможна интеграция с рядом других сервисов типа вызова подменного транспортного средства.



Что потребуется для ввода в эксплуатацию «ЭРА-ГЛОНАСС»?

Клиентам «Балтавтоматики» не нужно беспокоиться на этот счет. Наши специалисты возьмут на себя все хлопоты, связанные с подключением системы. Поможем собрать необходимые документы и произведем активацию «ЭРА ГЛОНАСС».



Что делать, если оборудование диагностировало неисправность?

Ни в коем случае не нужно пытаться устранить неисправность собственными силами, так как заниматься этим должны только сертифицированные специалисты. При возникновении каких-либо неполадок просто обратитесь к нам: поможем вам решить эту проблему с минимальными временными и финансовыми затратами. При условии установки оборудования у нас устраняем неисправности бесплатно в течение гарантийного срока.



Как быть, если мы приобрели терминал не у вас? Сумеете установить?

Справимся. Мы выручили заказчика даже в такой ситуации: к нам приехал вечером клиент, которому с утра предстояло ставить свою легковую машину на учет. Привез с собой самостоятельно приобретенный терминал. Выяснилось, что устройство предназначалось для грузового авто. Несмотря на то, что у купленного модуля оказались больше габариты блока, динамика, выносные антенны и места в легковой машине было мало, мы справились с установкой и активацией за 3 часа.

Обеспечить безопасность близких и своих сотрудников можете и вы — для этого просто позвоните в «Балтавтоматику». Мы являемся лицензированной мастерской, поэтому наши клиенты могут быть уверены в качестве выполненных работ. Для записи на процедуру установки системы «ЭРА-ГЛОНАСС» свяжитесь с нами по телефону.

Система «ЭРА-ГЛОНАСС» теперь с телеметрией

17 Ноября 2020

Компания «Лаборатория умного вождения» представила систему «ЭРА-ЭЛЕМЕНТ», в которой разработчики объединили платформу «ЭРА-ГЛОНАСС» с телеметрией. Результатом стало решение, значительно повышающее безопасность вождения благодаря удалённой обработке сигналов GPS и ГЛОНАСС.

Как работает система

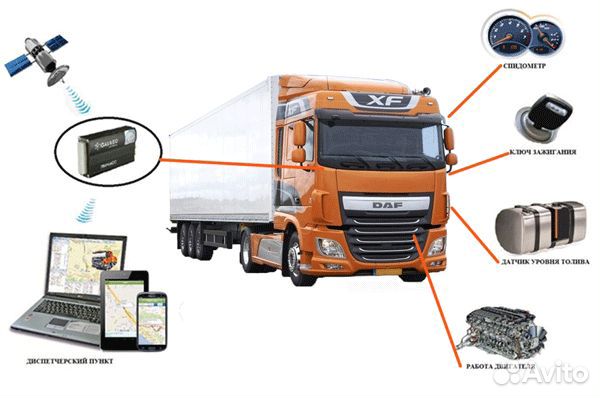

Новая система «ЭРА-ЭЛЕМЕНТ» фиксирует параметры повседневной эксплуатации автомобиля — обороты двигателя, скорость движения, положение ремней безопасности, маршрут, другие. Собираемые данные она в режиме реального времени передаёт на сервер. Администратор системы получает возможность контролировать автомобиль и водителя через веб-интерфейс или удобное мобильное приложение.

Новые возможности

Благодаря возможностям систем ГЛОНАСС и GPS руководители компаний, в которых есть свой автопарк, получают новые возможности в сфере контроля. Телеметрический комплекс «ЭРА-ЭЛЕМЕНТ» позволяет им дистанционно следить за передвижением транспортных средств, соблюдением водителями скоростного режима, расходом топлива, безопасностью движения (по состоянию ремней, которые должен пристёгивать водитель). Это, в свою очередь, даёт возможность:

  • контролировать работу водителей;
  • следить за эффективностью расходования горюче-смазочных материалов;
  • в итоге — повышать эффективность коммерческой деятельности компании.

Польза при ДТП

Особую роль система «ЭРА-ЭЛЕМЕНТ» играет при дорожно-транспортных происшествиях. Она фиксирует скорость и траекторию автомобиля перед столкновением, регистрирует удар и ракурс, в котором он произошёл. Это, в свою очередь, упрощает расследование ДТП, позволяет достоверно определить виновника и корректно рассчитать сумму страхового возмещения. С этой точки зрения система «ЭРА-ЭЛЕМЕНТ» выгодна всем сторонам — владеющему автопарком работодателю, водителям, страховым компаниям.

Проверка системы

Есть возможность проверить работу системы «ЭРА-ЭЛЕМЕНТ» с телеметрией. Для этого стоит купить имитатор сигналов серии GSG Pendulum, которую предлагает наша компания.

Приборы воспроизводят сигналы, генерируемые спутниками, и позволяют протестировать оборудование, которое должно их отслеживать.

Устройства, входящие в серию GSG Pendulum, способны воспроизводить сигнал как одного, так и нескольких спутников, что значительно повышает достоверность испытаний.

Имитаторы GPG Pendulum универсальны — они позволяют тестировать оборудование на земле, в море и воздухе. Они отличаются гибкостью — можно воспользоваться одним из нескольких готовых сценариев тестирования или создать свой, применив для этого программное обеспечение фирмы-изготовителя.

Свяжитесь со специалистами нашей компании любым удобным вам способом. Они расскажут о функционировании системы «ЭРА-ЭЛЕМЕНТ» с телеметрией, опишут возможности приборов из линейки GSG Pendulum, подскажут, будут ли эти устройства полезны в вашем случае, сориентируют по ценам и помогут оформить заказ.

ЭРА-ГЛОНАСС на автомобилях LADA — Официальный сайт LADA

ЭРА-ГЛОНАСС на автомобилях LADA — Официальный сайт LADA

Выберите город

МоскваСанкт-ПетербургТольятти, Самарская областьУфа, Республика БашкортостанКраснодар, Краснодарский КрайЕкатеринбург, Свердловская областьСамара, Самарская областьКазань, Республика ТатарстанНижний Новгород, Нижегородская областьЧелябинск, Челябинская область

LADA и система «ЭРА-ГЛОНАСС»: безопасность под контролем

Мы повышаем требования к безопасности наших клиентов — наши автомобили оборудованы системой «ЭРА-ГЛОНАСС»

Система работает
в двух режимах

Ручной режим
При возникновении аварии или другого происшествия Вы можете самостоятельно связаться с оператором, нажав на кнопку, и вызвать помощь.

Автоматический режим
В случае серьезной аварии (например, при возгорании автомобиля, срабатывании подушек безопасности) экстренный вызов производится автоматически.

Система передает детали происшествия в информационный центр

Координаты и время происшествия

VIN номер Вашего
автомобиля

Операторы контактного центра получают все данные
и передают в службы экстренного реагирования,
исключая ложные вызовы

На место происшествия выезжают инспекторы ГИБДД, скорая
помощь, спасатели или пожарные службы в зависимости от обстоятельств

Выберите автомобиль LADA с системой ЭРА-ГЛОНАСС

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Принять

История Глонасс

Первое предложение использовать спутники для навигации было сделано В. С. Шебашевичем в 1957 году. Эта идея родилась при исследовании возможности применения радиоастрономических технологий для аэронавигации. В ряде советских учреждений были проведены дальнейшие исследования для повышения точности навигационных определений, глобальной поддержки, повседневного применения и независимости от погодных условий. Результаты исследований были использованы в 1963 году для НИОКР по первой советской низкоорбитальной системе «Цикада».В 1967 году был запущен первый советский навигационный спутник «Космос-192». Навигационный спутник обеспечивал непрерывную передачу радионавигационного сигнала на частотах 150 и 400 МГц в течение всего срока эксплуатации.

Система из четырех спутников «Цикада» была введена в эксплуатацию в 1979 году. Навигационные спутники были выведены на круговые орбиты высотой 1000 км с наклоном 83 ° и равным распределением орбитальных плоскостей к экватору. Это позволяло пользователям захватывать один из спутников каждые полтора-два часа и фиксировать положение в течение 5-6 минут после сеанса навигации. В навигационной системе «Цикада» использовались односторонние измерения дальности от пользователя к спутнику. Наряду с совершенствованием бортовых спутниковых систем и навигационного оборудования большое внимание уделялось повышению точности определения и прогнозирования параметров орбит навигационных спутников.

Позже на спутниках «Цикада» была размещена приемно-измерительная аппаратура для обнаружения аварийных радиомаяков. Спутники принимают эти сигналы и ретранслируют их на специальные наземные станции, где производится расчет точных координат аварийных объектов (кораблей, самолетов и т. Д.).) был проведен. Спутники «Цикада», отслеживающие радиообъявления бедствия, сформировали систему «Коспас», которая вместе с американо-французско-канадской системой «Сарсат» построила интегрированную поисково-спасательную службу, которая спасла несколько тысяч жизней. Система космической навигации «Цикада» (и ее модернизация «Цикада-М») предназначена для навигационного обеспечения военных пользователей и используется с 1976 года. В 2008 году пользователи «Цикада» и «Цикада-М» начали использовать систему ГЛОНАСС. и работа этих систем была остановлена.Низкоорбитальные системы не могли удовлетворить потребности большого числа пользователей.

Успешная эксплуатация низкоорбитальных спутниковых навигационных систем морскими пользователями привлекла всеобщее внимание к спутниковой навигации. Универсальная навигационная система была необходима для удовлетворения требований подавляющего большинства потенциальных пользователей.

На основании всесторонних исследований было решено выбрать орбитальную группировку, состоящую из 24 спутников, равномерно распределенных в трех орбитальных плоскостях с углом наклона 64.8 ° к экватору. Спутники ГЛОНАСС выводятся на примерно круговые орбиты с номинальной высотой орбиты 19 100 км и периодом обращения 11 часов 15 минут 44 секунды. Благодаря значению периода стало возможным создать устойчивую орбитальную систему, которая, в отличие от GPS, не требует поддержки корректирующих импульсов в течение ее активного срока службы. Номинальный наклон обеспечивает глобальную доступность на территории Российской Федерации, даже когда несколько КА не работают.

При разработке высокоорбитальной навигационной системы возникли две проблемы.Первый касался взаимной синхронизации спутниковых шкал времени с точностью до миллиардных долей секунды (наносекунд). Это стало возможным благодаря высокоорбитальным бортовым цезиевым эталонам частоты с номинальной стабильностью 10 -13 и наземным водородным эталоном частоты с номинальной стабильностью 10 -14 , а также наземным средствам сопоставления шкалы времени с погрешностью 3- 5 нс. Вторая задача касалась высокоточного определения и прогнозирования параметров орбиты навигационного спутника.Эта проблема была решена с помощью научных исследований факторов второго порядка бесконечно малых величин, таких как световое давление, неравномерности вращения Земли и полярных движений и т. Д.

Летные испытания российской высокоорбитальной спутниковой навигационной системы ГЛОНАСС начались в октябре 1982 года с запуска спутника «Космос-1413». Система ГЛОНАСС была официально объявлена ​​действующей в 1993 году. В 1995 году она была переведена в полноценную группировку (24 спутника ГЛОНАСС первого поколения).Большой недостаток, на который следовало обратить внимание, заключался в отсутствии гражданского навигационного оборудования и гражданских пользователей.

Сокращение финансирования космической отрасли в 1990 году привело к деградации группировки ГЛОНАСС. В 2002 году группировка ГЛОНАСС состояла из 7 спутников, что было недостаточно для навигационного обеспечения территории России даже при ограниченной доступности. ГЛОНАСС уступал GPS по точностным характеристикам, активный срок службы КА составлял 3-4 года.

Ситуация улучшилась, когда в 2002 году была принята и запущена федеральная программа «Глобальная навигационная система на 2002-2011 годы».

В рамках данной федеральной программы достигнуты следующие результаты:

  1. Сохранилась, модернизирована и введена в эксплуатацию система ГЛОНАСС в составе спутников «ГЛОНАСС-К». В настоящее время действуют две действующие глобальные спутниковые системы навигации: GPS и ГЛОНАСС
  2. .
  3. Модернизирован наземный диспетчерский сегмент, который вместе с орбитальной группировкой обеспечивает характеристики точности на уровне, сопоставимом с характеристиками GPS
  4. .
  5. Модернизированы Госстандарт времени и частоты и средства определения параметров вращения Земли
  6. Разработаны прототипы дополнений ГНСС, большое количество образцов основных приемно-измерительных модулей, оборудование ПНТ гражданского и специального назначения и сопутствующие системы.

В настоящее время спектр приложений GNSS-технологий становится все более и более широким.Для удовлетворения требований пользователей необходимо продолжать совершенствовать систему ГЛОНАСС, а также навигационное оборудование пользователя. В первую очередь это касается высокоточных приложений ГЛОНАСС, где необходима точность в реальном времени на уровне дециметра и сантиметра. Это также относится к приложениям, касающимся безопасности при эксплуатации воздушного, морского и наземного транспорта. Необходимы более высокая эффективность работы навигационных решений и помехоустойчивость ГЛОНАСС. Существует значительное количество специальных и гражданских приложений, где малые размеры и высокая чувствительность навигационного приемного оборудования имеют решающее значение.

Для решения новых задач в новых условиях Постановлением Правительства № 189 от 3 марта 2012 года в 2012 году стартовала новая федеральная программа «Поддержание, развитие и использование системы ГЛОНАСС на 2012-2020 годы».

С 2012 года система ГЛОНАСС движется в направлении эффективного решения задач ПНТ в интересах обороны, безопасности и социально-экономического развития страны в ближайшем и отдаленном будущем.

В новой федеральной программе учтены:

  • Поддержка ГЛОНАСС с гарантированными характеристиками на конкурентном уровне
  • Развитие ГЛОНАСС в направлении расширения возможностей с целью достижения паритета с международными навигационными спутниковыми системами и лидерства Российской Федерации в области спутниковой навигации
  • Использование ГЛОНАСС на территории РФ и за рубежом

Уровень расширения возможностей ГЛОНАСС определяется рядом направлений развития, основными из которых являются:

  1. Развитие структуры орбитальной группировки ГЛОНАСС
  2. Переход на использование навигационных спутников нового поколения «ГЛОНАСС-К» с расширенными возможностями
  3. Развитие наземного сегмента управления ГЛОНАСС, включая расширение сегмента орбиты и часов ГЛОНАСС
  4. Дизайн и разработка дополнений:
  • Система дифференциальной коррекции и контроля
  • Глобальная система высокоточного определения информации о навигации, орбите и часах в реальном времени для гражданских пользователей

Развитие системы ГЛОНАСС с учетом возрастающих требований пользователей и конкурентоспособность системы во многом определяется возможностями космического сегмента ГЛОНАСС. Расширения возможностей спутников ГЛОНАСС из поколения в поколение перечислены в таблице ниже.

Возможности
Глонасс
Глонасс-М
Глонасс-К
Глонасс-К2
Время развертывания 1982-2005 2003-2016 2011-2018 2017+
Статус Списано Используется Доработка проекта на основе проверки на орбите В разработке
Параметры номинальной орбиты

Круговой
Высота — 19 100 км
Наклонение — 64,8 °
Период — 11 ч 15 мин 44 сек

Количество спутников в группировке (используемых для навигации) 24
Количество орбитальных плоскостей 3
Количество спутников в плоскости 8
Пусковые установки Союз-2. 1б, Протон-М
Расчетный Срок службы, лет 3,5 7 10 10
Масса, кг 1500 1415 935 1600
Габаритные размеры, м 2,71х3,05х2,71 2,53х3,01х1,43 2,53х6,01х1,43
Мощность, Вт 1400 1270 4370
Конструкция платформы под давлением под давлением Без давления Без давления
Стабильность часов согласно спецификации / наблюдается 5 * 10 -13 /1 * 10 -13 1 * 10 -13 /5 * 10 -14 1 * 10 -13 /5 * 10 -14 1 * 10 -14 /5 * 10 -15
Тип сигнала FDMA FDMA (+ CDMA для SV 755-761) FDMA и CDMA FDMA и CDMA
Сигналы открытого доступа (для сигналов FDMA предусмотрены значения центральной частоты) L1OF (1602 МГц) L1OF (1602 МГц)
L2OF (1246 МГц)
L3OC (1202 МГц) для SV 755+
L1OF (1602 МГц)
L2OF (1246 МГц)
L3OC (1202 МГц)
L2OC (1248 МГц) для SV 17L +
L1OF (1602 МГц)
L2OF (1246 МГц)
L1OC (1600 МГц)
L2OC (1248 МГц)
L3OC (1202 МГц)
Сигналы ограниченного доступа L1SF (1592 МГц)
L2SF (1237 МГц)
L1SF (1592 МГц)
L2SF (1237 МГц)
L1SF (1592 МГц)
L2SF (1237 МГц)
L2SC (1248 МГц) для SV 17L +
L1SF (1592 МГц)
L2SF (1237 МГц)
L1SC (1600 МГц)
L2SC (1248 МГц)
Спутниковые сшивки:

RF
Laser




+

+

+
+
Поиск и спасение + +

ГЛОНАСС | НовАтель

ГЛОНАСС (Глобальная навигационная спутниковая система, Россия)

ГЛОНАСС была разработана Советским Союзом как экспериментальная система военной связи в 1970-х годах. Когда «холодная война» закончилась, Советский Союз признал, что ГЛОНАСС имеет коммерческое применение, благодаря способности системы передавать погодные радиопередачи, данные связи, навигации и разведки.

Первый спутник ГЛОНАСС был запущен в 1982 году, и система была объявлена ​​полностью работоспособной в 1993 году. После периода, когда характеристики ГЛОНАСС ухудшались, Россия взяла на себя обязательство довести систему до требуемого минимума в 18 активных спутников. В настоящее время ГЛОНАСС имеет 24 спутника в группировке.

спутника ГЛОНАСС эволюционировали с момента запуска первых. Последнее поколение ГЛОНАСС-М показано на рис. 30 . готовится к запуску.

Проектирование системы ГЛОНАСС

Созвездие ГЛОНАСС обеспечивает видимость различного количества спутников в зависимости от вашего местоположения. Наличие как минимум четырех спутников в поле зрения позволяет приемнику ГЛОНАСС вычислять свое положение в трех измерениях и синхронизировать с системным временем.

Космический сегмент ГЛОНАСС

Космический сегмент ГЛОНАСС представлен в таблице 4 .

Таблица 4: Спутниковая группировка ГЛОНАСС

Спутники 24 плюс 3 запасных
Орбитальные самолеты 3
Угол наклона орбиты 64,8 градуса
Радиус орбиты 19,140 км

Космический сегмент ГЛОНАСС состоит из 24 спутников в трех орбитальных плоскостях, по восемь спутников в каждой плоскости.

Геометрия созвездия ГЛОНАСС повторяется примерно раз в восемь дней. Период обращения каждого спутника составляет приблизительно 8/17 звездных суток, так что за восемь звездных суток спутники ГЛОНАСС совершили ровно 17 орбитальных оборотов.

Каждая орбитальная плоскость содержит восемь равноотстоящих спутников. Один из спутников будет находиться в одной и той же точке неба каждый день в одно и то же звездное время.

Спутники выводятся на условно круговые орбиты с наклонением цели 64.8 градусов и радиус орбиты 19 140 км, что примерно на 1060 км меньше, чем у спутников GPS.

Спутниковый сигнал ГЛОНАСС идентифицирует спутник и включает:

  • Информация о местоположении, скорости и ускорении для расчета местоположения спутников.
  • Спутниковая медицинская информация.
  • Смещение времени ГЛОНАСС от UTC (SU) [всемирное координированное время, Россия].
  • Альманах всех остальных спутников ГЛОНАСС.

«Земля была абсолютно круглой.. . Я никогда не знал, что означает слово «круглая», пока не увидел Землю из космоса ». Алексей Леонов, советский космонавт, рассказывает о своем историческом выходе в открытый космос в 1985 году.


Сегмент управления ГЛОНАСС

Сегмент управления ГЛОНАСС состоит из центра управления системой и сети станций слежения за командами по всей России. Сегмент управления ГЛОНАСС, аналогично сегменту GPS, контролирует состояние спутников, определяет поправки эфемерид, а также смещения спутниковых часов относительно времени ГЛОНАСС и UTC (всемирное координированное время).Дважды в день загружает поправки на спутники.

Сигналы ГЛОНАСС

Таблица 5 обобщает сигналы ГЛОНАСС.

Таблица 5: Характеристики сигнала ГЛОНАСС

Обозначение Частота Описание
L1 1598,0625 — 1609,3125 МГц L1 модулируется сигналами HP (высокая точность) и SP (стандартная точность).
L2 1242,9375 — 1251,6875 МГц L2 модулируется сигналами HP и SP. Код SP идентичен передаваемому на L1.

Каждый спутник ГЛОНАСС передает на немного разных частотах L1 и L2, с P-кодом (код HP) как на L1, так и на L2, и кодом C / A (код SP) на L1 (все спутники) и L2 (большинство спутников). Спутники ГЛОНАСС передают один и тот же код на разных частотах, метод, известный как FDMA, для множественного доступа с частотным разделением каналов.Обратите внимание, что этот метод отличается от того, который используется в GPS.

Сигналы

ГЛОНАСС имеют ту же поляризацию (ориентацию электромагнитных волн), что и сигналы GPS, и имеют сопоставимую мощность сигнала.

Система ГЛОНАСС основана на 24 спутниках, использующих 12 частот. Спутники могут совместно использовать частоты, имея противоположные спутники, передающие на одной и той же частоте. Спутники-антиподы находятся в одной орбитальной плоскости, но разнесены на 180 градусов. Спаренные спутники могут передавать на одной и той же частоте, потому что они никогда не появятся одновременно в поле зрения приемника на поверхности Земли, как показано на рис. 32 .

Модернизация ГЛОНАСС

По мере того, как срок службы нынешних спутников ГЛОНАСС-М истечет, они будут заменены спутниками ГЛОНАСС-К следующего поколения. Новые спутники обеспечат систему ГЛОНАСС новыми сигналами GNSS.

L3

Первый блок спутников ГЛОНАСС-К (ГЛОНАСС-К1) будет транслировать новый гражданский сигнал, обозначенный L3, с центральной частотой 1202,025 МГц. В отличие от существующих сигналов ГЛОНАСС, L3 основан на CDMA, что облегчит взаимодействие с GPS и Galileo.

Первый спутник ГЛОНАСС-К1 был запущен в феврале 2011 года.

CDMA L1 и L2

Второй блок спутников ГЛОНАСС-К (ГЛОНАСС-К2) добавляет еще два сигнала на основе CDMA, транслируемых на частотах L1 и L2. Выходящие сигналы FDMA L1 и L2 также будут транслироваться для поддержки унаследованных приемников. Запуск спутников ГЛОНАСС-К2 планируется начать с 2015 года.

L5

Третий блок спутников ГЛОНАСС-К (ГЛОНАСС-КМ) добавит в систему ГЛОНАСС сигнал L5.

Инновации: ГЛОНАСС — прошлое, настоящее и будущее: GPS World

Альтернатива и дополнение к GPS

Обзор истории программы ГЛОНАСС, ее текущего состояния и обзор планов на ближайшее будущее спутниковой группировки, ее навигационных сигналов и наземной сети поддержки.

Доступны английские версии документов по управлению интерфейсом CDMA ГЛОНАСС. См. Дополнительную информацию.

Ричард Лэнгли

Октябрь.12 февраля 1982 года в Советском Союзе был запущен первый спутник ГЛОНАСС. В ответ на разработку GPS или просто для того, чтобы удовлетворить потребность в системе с аналогичными возможностями для своих вооруженных сил, Советский Союз начал разработку Глобальной навигационной спутниковой системы или Глобальной навигационной спутниковой системы в 1976 году, всего через три года после этого. запуск программы GPS. Первый испытательный спутник под кодовым названием Космос 1413 сопровождался двумя фиктивными или балластными спутниками с той же приблизительной массой, поскольку Советский Союз уже планировал запускать три спутника ГЛОНАСС одновременно с помощью своих мощных ракет, чтобы сэкономить на затратах на запуск.

Но из-за неудачных запусков и характерно короткого срока службы спутников было запущено еще 70 спутников, прежде чем в начале 1996 года была сформирована полностью заполненная группировка из 24 функционирующих спутников (обеспечивающих полную работоспособность или FOC). К сожалению, полная группировка была сформирована. недолговечный. Экономические трудности России после распада Советского Союза нанесли ущерб ГЛОНАСС. Денег не было, и к 2002 году группировка сократилась до семи спутников, из которых только шесть были доступны во время операций по техническому обслуживанию! Но судьба России изменилась, и при поддержке российской иерархии ГЛОНАСС возродилась.Спутники-долгожители запускались по шесть в год, и медленно, но верно возвращалась целая группировка из 24 спутников. А 8 декабря 2011 года FOC снова был достигнут и впоследствии более или менее поддерживался — система даже иногда работала с запасными частями на орбите.

В то время как двухсистемные приемники GPS / ГЛОНАСС только для ГЛОНАСС и обзорного уровня существуют уже более десяти лет, производители обратили внимание на возрождение ГЛОНАСС и начали производить микросхемы и приемники с возможностью ГЛОНАСС для потребительского рынка.В 2011 году компания Garmin выпустила портативные приемники, поддерживающие как GPS, так и ГЛОНАСС. В том же году различные производители сотовых телефонов начали предлагать возможности ГЛОНАСС со своими встроенными модулями позиционирования. Первые приемники GPS / ГЛОНАСС проложили путь для приемников мульти-ГНСС, которые мы имеем сегодня, с их способностью отслеживать не только спутники GPS и ГЛОНАСС, но и спутники европейских систем Galileo и китайских BeiDou, а также японских Quasi- Zenith Satellite System (не говоря уже о спутниках спутниковых систем функционального дополнения).

Я задокументировал развитие ГЛОНАСС в этой колонке еще в июле 1997 года, а группа авторов из акционерного общества «Российские космические системы» обсуждала планы модернизации ГЛОНАСС в статье, опубликованной в апреле 2011 года. Просрочено обновление. Итак, в этой статье я кратко рассмотрю историю программы ГЛОНАСС, расскажу о ее текущем состоянии и рассмотрю планы на ближайшее будущее спутниковой группировки, ее навигационных сигналов и наземной сети поддержки.

РАННИЙ ГОД, НАСТОЯЩИЙ ДЕНЬ

Во время холодной войны информации о ГЛОНАСС было мало. Помимо общих характеристик орбит спутников и частот, используемых для передачи навигационных сигналов, Министерство обороны Советского Союза мало что раскрыло. Однако расследование, проведенное профессором Питером Дейли и его студентами из Университета Лидса, предоставило некоторые подробности о структуре сигналов. С наступлением гласности и перестройки и, в конечном итоге, распада Советского Союза информация о ГЛОНАСС стала более доступной. В конце концов, русские выпустили Документ о контроле интерфейса (ICD).Этот документ, аналогичный по структуре пользовательским интерфейсам космического сегмента / навигации Navstar ICD-GPS-200, описывает систему, ее компоненты, а также структуру сигнала и навигационного сообщения, предназначенных для использования в гражданских целях. Последняя его версия была опубликована в 2016 году, но пока она общедоступна только на русском языке.

Спутники и сигналы. На данный момент запущено шесть моделей спутников ГЛОНАСС (также известных как «Ураган», русское название «Ураган»). Россия (на самом деле бывший Советский Союз) запустила первые 10 спутников, получивших название Block I, в период с октября 1982 года по май 1985 года.В период с мая 1985 года по сентябрь 1986 года он запустил шесть спутников Block IIa и 12 спутников Block IIb в период с 1 апреля 1987 года по май 1988 года, из которых шесть были потеряны из-за отказов ракеты-носителя. Четвертой моделью был Блок IIv (v — английская транслитерация третьей буквы русского алфавита). К концу 2005 года русские развернули 60 Block IIv. Каждое последующее поколение спутников содержало усовершенствования оборудования, а также увеличивало срок службы.

Опытный образец спутника ГЛОНАСС-М (модернизированный) был запущен 30 декабря.1, 2001, вместе с двумя Block IIv с первыми двумя производственными спутниками ГЛОНАСС-М, включенными в тройной запуск 10 декабря 2003 г. и 26 декабря 2004 г. Два спутника ГЛОНАСС-М были включены в тройной запуск декабря 25, 2005. Новый дизайн предлагал множество улучшений, в том числе лучшую бортовую электронику, более длительный срок службы, гражданский сигнал L2 и улучшенное навигационное сообщение. Как и в предыдущих версиях, на космическом корабле ГЛОНАСС-М по-прежнему использовался герметичный герметичный цилиндр для электроники.

РИСУНОК 1. Изображение от Reshetnev Information Satellite Systems, производителя спутников ГЛОНАСС, на праздновании 35-летия запуска первого спутника ГЛОНАСС в 1982 году («35 лет служения миру»).

Все спутники ГЛОНАСС, запущенные с декабря 2005 г., являются спутниками ГЛОНАСС-М, за исключением двух спутников ГЛОНАСС-К1 (иногда называемых просто ГЛОНАСС-К), запущенных 26 февраля 2011 г. и 30 ноября 2014 г. ГЛОНАСС -Спутники K1 заметно отличаются от своих предшественников.Они легче, имеют негерметичный корпус (аналогичный корпусу спутников GPS), имеют улучшенную стабильность часов и более длительный, 10-летний расчетный срок службы. Они также впервые включают в себя сигналы множественного доступа с кодовым разделением каналов (CDMA) на третьей частоте, сопровождающие унаследованные сигналы множественного доступа с частотным разделением каналов (я их вскоре расскажу). Все спутники ГЛОНАСС были произведены акционерным обществом «Информационные спутниковые системы им. Решетнева», расположенным в Железногорске недалеко от Красноярска в Центральной Сибири и названном в честь основателя, генерального директора и главного конструктора Михаила Федоровича Решетнева.Компания Решетнева ранее называлась Научно-производственным объединением прикладной механики («Научно производственное объединение прикладной механики» или НПО ПМ). Государственная корпорация по космической деятельности Роскосмоса (ранее Федеральное космическое агентство), широко известная как Роскосмос, является государственным органом, ответственным за ГЛОНАСС.

РИСУНОК 1 включает изображения художников исходных спутников ГЛОНАСС, ГЛОНАСС-М и ГЛОНАСС-К1.

Спутниковые орбиты

ГЛОНАСС расположены в трех плоскостях, отделенных друг от друга прямым восхождением восходящего узла на 120 градусов, по восемь спутников в каждой плоскости.Спутники в одной плоскости расположены на равном расстоянии друг от друга, разделенные по аргументу широты на 45 градусов. Спутники в прилегающих плоскостях смещены по аргументу широты на 15 градусов. Спутники выводятся на условно круговые орбиты с наклоном цели 64,8 градуса и большой полуосью примерно 25 510 километров, что дает им период обращения по орбите около 675,8 минут. Эти спутники имеют наземные треки, которые повторяются каждые 17 витков или восемь звездных дней. Плоскости орбиты ГЛОНАСС пронумерованы 1–3 и содержат орбитальные щели 1–8, 9–16 и 17–24 соответственно.

РИСУНОК 2 показывает состояние группировки на 17 октября 2017 г. Номер орбитального слота (также называемый слотом альманаха) и частотный канал (обсуждается ниже) указаны в скобках. Недавно запущенная система ГЛОНАСС 752 была запущена 16 октября 2017 года, в результате чего группировка из 24 спутников была полностью готова к работе. Все спутники являются стандартными спутниками ГЛОНАСС-М, за исключением ГЛОНАСС 755, который включает передатчик для новой третьей частоты, и ГЛОНАСС 701К и 702К. Последние два — спутники ГЛОНАСС-К1, из которых 702К работают, а 701К проходит летные испытания. Буква «K» не является частью официального номера ГЛОНАСС, но была добавлена ​​во избежание двусмысленности. Спутник ГЛОНАСС-М, запущенный 10 декабря 2003 года, также назывался ГЛОНАСС 701. Аналогичным образом Международная служба GNSS (IGS) называет ГЛОНАСС 701К и 702К 801 и 802 соответственно. IGS также обозначает ГЛОНАСС 751 как ГЛОНАСС 851, чтобы избежать путаницы с Космосом 2080, спутником ГЛОНАСС-IIv, запущенным 19 мая 1990 года, и также называемым ГЛОНАСС 751. И он обозначает ГЛОНАСС 753 как ГЛОНАСС 853, чтобы избежать путаницы с Космосом 2140, ГЛОНАСС. Спутник IIv, запущенный 14 апреля 1991 года, также называется ГЛОНАСС 751.

РИСУНОК 2. Состояние группировки ГЛОНАСС на 17 октября 2017 года. Зеленый квадрат указывает местоположение исправного спутника, а оранжевый — тестового спутника. В скобках указаны номера орбитальных слотов и частотные каналы.

Спутники традиционно запускались тремя ракетами-носителями «Протон» с космодрома Байконур недалеко от Ленинска в Казахстане. Однако, начиная с запуска первого спутника ГЛОНАСС-К1, несколько спутников ГЛОНАСС были запущены по отдельности на ракетах «Союз» с космодрома Плесецк к северу от Москвы.

В отличие от GPS и других GNSS, ГЛОНАСС использует FDMA, а не CDMA для своих традиционных сигналов. Первоначально система передавала сигналы в двух диапазонах: L1, 1602,0–1615,5 МГц, и L2, 1246,0–1256,5 МГц, на частотах, разнесенных на 0,5625 МГц на L1 и на 0,4375 МГц на L2:

.

L 1 k = 1602. + 0,5625 k (МГц)

L 2 k = 1246. + 0,4375 k (МГц)

В этой схеме предусмотрено 25 каналов, так что каждому спутнику в полной группировке из 24 спутников может быть назначена уникальная частота (с оставшимся каналом, зарезервированным для тестирования).Некоторые из передач ГЛОНАСС изначально создавали помехи для радиоастрономов, которые изучают очень слабые естественные радиоизлучения вблизи частот ГЛОНАСС. Радиоастрономы используют полосы частот 1610,6–1613,8 и 1660–1670 МГц для наблюдения за спектральными излучениями облаков гидроксильных радикалов в межзвездном пространстве, и Международный союз электросвязи (МСЭ) предоставил им статус основных пользователей этого пространства спектра. Кроме того, МСЭ выделил полосу частот 1610–1626,5 МГц операторам низкоорбитальных спутников мобильной связи.В результате руководство ГЛОНАСС решило сократить количество частот, используемых спутниками, и сместить полосы на несколько более низкие частоты.

В настоящее время система использует только 14 основных частотных каналов со значениями k в диапазоне от –7 до +6, включая два канала для целей тестирования (в настоящее время –5 и –6). (Канал +7 также использовался в прошлом для целей тестирования.) Как 24 спутника могут работать только с 14 каналами? Решение состоит в том, чтобы противоположные спутники — спутники в одной плоскости орбиты, разделенные аргументом широты на 180 градусов, — использовали один и тот же канал.Такой подход вполне осуществим, потому что пользователь в любом месте на Земле никогда не будет одновременно получать сигналы от такой пары спутников. Переход к новым частотным присвоениям начался в сентябре 1993 года.

Подобно устаревшим сигналам GPS, сигналы ГЛОНАСС включают два кода дальности псевдослучайного шума (PRN): ST (для стандартной точности или стандартной точности) и VT (для высокой точности или высокой точности), аналогично GPS C / A- и P- коды, соответственно (но с половинной скоростью кодирования), модулированные на несущие L1 и L2.

Как и GPS, ГЛОНАСС передает высокоточный код как на L1, так и на L2. Но, в отличие от спутников GPS, код ГЛОНАСС стандартной точности также передавался на частотах L2, начиная со спутников ГЛОНАСС-М. (Отдельный гражданский код, L2C, был добавлен к сигналу L2 GPS, передаваемому блоком IIR-M и последующими спутниками.) ST-код ГЛОНАСС имеет длину 511 чипов со скоростью 511 килочипов в секунду, что дает интервал повторения 1 миллисекунда. Длина VT-кода составляет 33 554 432 чипа со скоростью 5.11 мегачипов в секунду. Кодовая последовательность усекается, чтобы обеспечить интервал повторения в 1 секунду. В отличие от спутников GPS, все спутники ГЛОНАСС передают одни и те же коды. Они получают синхронизацию сигналов и частоты из одного из бортовых атомных стандартов частоты (AFS), работающих на частоте 5 МГц. Спутники различных серий ГЛОНАСС, начиная с блока II и заканчивая серией ГЛОНАСС-М, имеют по три цезиевых АСПО на каждом спутнике. Передаваемые сигналы имеют правую круговую поляризацию, как сигналы GPS, и имеют сопоставимые уровни сигнала.

Навигационное сообщение. Подобно GPS и другим GNSS, сигналы ГЛОНАСС также содержат навигационные сообщения, содержащие информацию об орбите спутника, часы и другую информацию. Отдельные навигационные сообщения со скоростью 50 бит в секунду добавляются по модулю 2 к кодам ST и VT. Сообщение с кодом ST включает в себя эпоху спутниковых часов и отклонения скорости от системного времени ГЛОНАСС; эфемериды спутников, заданные в виде векторов положения, скорости и ускорения спутника в опорную эпоху; и дополнительную информацию, такую ​​как биты синхронизации, возраст данных, состояние спутника, смещение системного времени ГЛОНАСС от всемирного координированного времени (UTC), которое поддерживается Национальным метрологическим институтом Российской Федерации UTC (SU) в рамках Государственной службы времени и частоты. , а также альманахи (приблизительные эфемериды) всех остальных спутников ГЛОНАСС.Обратите внимание, что, в отличие от системного времени GPS, например, системное время ГЛОНАСС не имеет целочисленного смещения от всемирного координированного времени, и поэтому скачки секунды координации добавляются к системному времени ГЛОНАСС одновременно с теми, которые добавляются к всемирному координированному времени. Однако обратите внимание, что системное время ГЛОНАСС смещено на постоянные три часа, чтобы соответствовать московскому стандартному времени (MSK, сокращение от Moscow).

Полное сообщение длится 2,5 минуты и непрерывно повторяется между обновлениями эфемерид (номинально каждые 30 минут), но информация об эфемеридах и часах повторяется каждые 30 секунд.

Власти ГЛОНАСС не опубликовали, по крайней мере, публично, детали навигационного сообщения с кодом VT. Однако известно, что полное сообщение занимает 12 минут, а информация об эфемеридах и часах повторяется каждые 10 секунд.

Геодезическая система. Эфемериды ГЛОНАСС относятся к геодезической системе «Параметры Земли 1990» (ПЗ-90 или, в английском переводе, «Параметры Земли 1990», ПЭ-90). ПЗ-90 заменил советскую геодезическую систему 1985 года, SGS 85, которая использовалась ГЛОНАСС до 1993 года.PZ-90 — это наземная система отсчета, система координат которой определяется так же, как и международная наземная система отсчета (ITRF). Первоначальная реализация ПЗ-90 имела точность один-два метра.

Однако, чтобы приблизить систему к ITRF (и геодезической системе координат GPS WGS 84), были выполнены два обновления PZ-90. Первое обновление, в результате которого появился PZ-90.02 (относится к 2002 г.), было принято для работы ГЛОНАСС 20 сентября 2007 г. и приблизило кадр широковещательных орбит (и, следовательно, полученные координаты приемника) к ITRF и WGS 84.Другая реализация, ПЗ-90.11, принятая на вооружение 31 декабря 2013 года, как сообщается, уменьшила различия до субсантиметрового уровня.

ТАБЛИЦА 1 перечисляет определяющие константы и параметры PZ-90.

ТАБЛИЦА 1. Основные геодезические постоянные и некоторые параметры геодезической системы ПЗ-90, используемой ГЛОНАСС.

Новые спутники ГЛОНАСС-К передают дополнительные сигналы. ГЛОНАСС-К1 передает сигнал CDMA на новой частоте L3 (1202,025 МГц), а ГЛОНАСС-К2 дополнительно будет передавать сигналы CDMA на частотах L1 и L2.

РИСУНОК 3. Решетка круглых отражателей на спутнике ГЛОНАСС-К1, окружающая внутренние элементы антенны навигационного сигнала. Фото из Информационных спутниковых систем имени Решетнева.

Контрольный сегмент . Подобно GPS и другим GNSS, ГЛОНАСС требует сети наземных станций для мониторинга и обслуживания спутниковой группировки, а также для определения орбит спутников и поведения их действующих AFS. Сеть слежения использует станции только на территории бывшего Советского Союза, дополненные станциями спутниковой лазерной локации для помощи в определении орбиты, поскольку все спутники ГЛОНАСС содержат лазерные отражатели (см. РИСУНОК 3).

Наличие неглобальной сети станций слежения для определения спутниковых орбит и поведения AFS приводит к незначительному ухудшению ошибки дальности сигнала ГЛОНАСС в пространстве (SISRE). Недавно за рубежом был создан ряд станций слежения в связи с разработкой российской спутниковой системы функционального дополнения (SBAS), Системы дифференциальной коррекции и мониторинга (SDCM). SDCM будет работать аналогично Wide Area Augmentation System или WAAS, U.S. SBAS и другие находящиеся в эксплуатации SBAS. Добавление к сети слежения зарубежных станций SDCM, которая уже включает станции в Антарктиде и Южной Америке и прибывает еще больше станций, может помочь улучшить SISRE. Роскосмос также использует глобальную сеть IGS и других станций слежения для мониторинга состояния группировки ГЛОНАСС (см. РИСУНОК 4).

РИСУНОК 4. Глобальная сеть спутникового мониторинга состояния ГЛОНАСС Роскосмоса с 22 станциями передачи сообщений 18 октября 2017 г., с 13:00 до 14:00 по московскому времени.

Производительность. SISRE с годами улучшился и в настоящее время находится на уровне примерно от 1 до 2 метров. Частично это связано с лучшими характеристиками бортовых AFS новейших спутников ГЛОНАСС-М по сравнению с первыми спутниками ГЛОНАСС-М. Их относительная однодневная стабильность улучшилась с 10-13 до 2,4 × 10-14. РИСУНОК 5 показывает временной ряд последних значений SISRE, определенных Информационно-аналитическим центром позиционирования, навигации и синхронизации. Эти уровни ошибок могут привести к ошибкам позиционирования на основе псевдодальности с использованием широковещательных орбит и часов ГЛОНАСС примерно в два раза хуже, чем те, которые обеспечивает GPS — хотя в любой данный момент на точность позиционирования также влияют атмосферные эффекты и многолучевость, а это может преобладают над ошибками сигнала в пространстве.

РИСУНОК 5. Суточная среднеквадратичная ошибка дальности космического сигнала ГЛОНАСС в метрах, определенная Информационно-аналитическим центром позиционирования, навигации и хронометража.

Гораздо более высокая точность определения местоположения может быть получена с использованием орбит и часов ГЛОНАСС, предоставляемых IGS и участвующими в ней аналитическими центрами. Это особенно верно, если измерения фазы несущей используются вместо или в качестве дополнения к измерениям псевдодальности. Комбинация правильно взвешенных измерений GPS и ГЛОНАСС оказалась полезной с точки зрения доступности, точности и эффективности, особенно для высокоточного позиционирования, выполняемого с использованием кинематики в реальном времени или подхода RTK.Кроме того, метод точного позиционирования (PPP), основанный на двухчастотных измерениях фазы несущей в реальном времени или на постобработке с точными эфемеридами спутников и данными часов, продемонстрировал, что кинематическая точность на уровне дециметра возможна с использованием данных ГЛОНАСС или Данные ГЛОНАСС в сочетании с данными GPS. Статические решения PPP только для ГЛОНАСС за 24 часа достигли точности на миллиметровом уровне.

Пользователей. Первоначальное внедрение ГЛОНАСС гражданскими и военными пользователями в бывшем Советском Союзе, а затем и в России, не говоря уже о других странах, было минимальным.Опытные образцы приемников только для ГЛОНАСС были разработаны для военных, а зарубежные приемники GPS / ГЛОНАСС были разработаны несколькими производителями для научных и других передовых приложений. IGS добавила в свою сеть набор приемников слежения за ГЛОНАСС в 1998 году и с тех пор постоянно увеличивала количество таких приемников. Однако потребительское использование ГЛОНАСС как в России, так и за ее пределами стало только недавно, когда были разработаны чипсеты только для ГЛОНАСС и комбинированные чипы GPS / ГЛОНАСС. Такие чипсеты теперь используются во многих мобильных телефонах, а также в портативных приемниках GNSS и автомобильных навигационных устройствах.

НОВЫЕ И УЛУЧШЕННЫЕ

Как упоминалось ранее, спутники ГЛОНАСС-K1 включают сигнал CDMA, сопровождающий унаследованные сигналы FDMA на новой частоте L3 1202,025 МГц. Скорость передачи кодов ранжирования для сигнала CDMA составляет 10,23 мегахипа в секунду с периодом 1 миллисекунда. Он модулируется на несущей с использованием квадратурной фазовой манипуляции (QPSK) с синфазным каналом данных и квадратурным пилотным каналом. Набор возможных кодов ранжирования состоит из 31 усеченной последовательности Касами.(Последовательности Касами, представленные Тадао Касами, известным японским теоретиком информации, представляют собой двоичные последовательности длиной 2m — 1, где m — четное целое число. Эти последовательности имеют хорошие значения взаимной корреляции, приближающиеся к теоретической нижней границе. Коды Голда, используемые в GPS являются частным случаем кодов Касами.) Полная длина этих последовательностей составляет 214 — 1 = 16 383 символа, но код ранжирования усечен до длины N = 10230 с периодом 1 миллисекунда.

Соответствующие символы навигационного сообщения передаются со скоростью 100 бит в секунду с половинной скоростью сверточного кодирования.Так называемый суперкадр навигационного сообщения (длительностью 2 минуты) будет состоять из 8 навигационных кадров (NF) для 24 обычных спутников на первом этапе модернизации ГЛОНАСС и 10 NF (продолжительностью 2,5 минуты) для 30 спутников в будущем. Каждая НФ (продолжительностью 15 секунд) включает 5 струн (по 3 секунды каждая). Каждая национальная федерация имеет полный набор эфемерид для текущего спутника и часть системного альманаха для трех спутников. Полный системный альманах транслируется в одном суперкадре.

Более легкие, негерметичные спутники K1 содержат два цезиевых и два рубидиевых АСП.Сообщается, что относительная суточная стабильность одного из рубидиевых AFS на спутнике K1 составляет 4 × 10-14. В результате SISRE для этого спутника составляет около 1 метра. Планируется добавить сигнал CDMA в L2 на будущих версиях спутников K1, получивших название K1 + (см. Ниже).

Спутники ГЛОНАСС-К2. Эти спутники будут тяжелее, чем спутники K1 и K1 +, с большими возможностями, включая сигнал CDMA на частоте GPS / Galileo L1 / E1. Перед запуском в серийное производство ИСС им. Решетнева сначала построит два спутника К2.Планировалось перейти на спутники K2 гораздо раньше, запустив только два спутника K1, которые сейчас находятся на орбите. Но, видимо, планы изменились из-за санкций, ограничивающих поставки радиационно-стойких электронных компонентов с Запада.

Теперь на ИСС им. Решетнева будут построены еще девять спутников ГЛОНАСС-К1. Неясно, сколько из них может относиться к разновидности K1 +. Спутники ГЛОНАСС-К1 теперь будут переходными спутниками между существующими спутниками ГЛОНАСС-М (включая полдюжины или около того, которые были изготовлены и хранятся на земле для будущих запусков по мере необходимости) и будущими спутниками ГЛОНАСС-К2.

На одном из первых спутников K2 будет установлен пассивный водородный мазер (PHM) AFS. PHM разрабатывался около десяти лет, и многолетние наземные испытания показали надежность и однодневную стабильность 5 × 10-15. Ожидается, что он внесет свой вклад в будущую 0,3-метровую SISRE.

Согласно недавнему отчету, спутники ГЛОНАСС-К2 начнут летные испытания в 2018 году, а серийное производство спутников ГЛОНАСС-К2 начнется в период 2019–2020 годов.

Улучшенные сети слежения. О разработке SDCM и связанной с ней сети слежения уже упоминалось. Станции сети СДКМ оснащены комбинированными двухчастотными приемниками GPS / ГЛОНАСС, водородными мазерными атомными часами и прямыми линиями связи для передачи данных в реальном времени. Как упоминалось ранее, власти ГЛОНАСС изучают, может ли дополнительное использование станций SDCM для определения орбиты и часов ГЛОНАСС значительно повысить точность данных широковещательной передачи.

ЗАКЛЮЧЕНИЕ

GPS, самая старая GNSS, продолжает модернизироваться и скоро запустит первый спутник Block III или GPS III.Спутники GPS Block IIR-M и Block IIF уже передают новые сигналы. Galileo с самого начала запускает современные спутники, а BeiDou собирается начать запуск оперативной версии своих спутников BeiDou-3. ГЛОНАСС нельзя превзойти. Она предоставляет полезные услуги позиционирования, навигации и хронометража, по крайней мере, с 1996 года. Хотя временами уровень обслуживания опускался ниже приемлемого уровня, теперь это надежная система, и с объявленными улучшениями она станет соперником в будущем мире многоцелевых систем. GNSS.

ДОПОЛНИТЕЛЬНОЕ ЧТЕНИЕ

«Обновление программы ГЛОНАСС» И. Ревнивых, представленное на 11-м заседании Международного комитета по глобальным навигационным спутниковым системам, Сочи, Россия, 6–11 ноября 2016 г.

  • Подробное описание ГЛОНАСС

«ГЛОНАСС» С. Ревнивых, А. Болкунова, А. Сердюкова и О. Монтенбрука, Глава 8 в Справочнике глобальных навигационных спутниковых систем Springer , под редакцией П.Дж.Г. Тойниссен и О.Montenbruck, опубликовано Springer International Publishing AG, Чам, Швейцария, 2017 г.

  • Официальные сайты ГЛОНАСС

Информационно-аналитический центр позиционирования, навигации и синхронизации

Российская система дифференциальной коррекции и мониторинга

  • Документы по управлению интерфейсом ГЛОНАСС

Документ по управлению интерфейсом ГЛОНАСС, навигационный радиосигнал в диапазонах L1, L2 , издание 5.1, Российский институт космического приборостроения, Москва, 2008.

Документ по управлению интерфейсом ГЛОНАСС, Общее описание системы сигналов коллективного доступа с кодовым разделением каналов , редакция 1.0, ОАО «Российские космические системы», Москва, 2016.

Документ управления интерфейсом ГЛОНАСС, Навигационный сигнал открытой службы множественного доступа с кодовым разделением в полосе частот L1 , редакция 1.0, ОАО «Российские космические системы», Москва, 2016.

Документ по управлению интерфейсом ГЛОНАСС, Навигационный сигнал открытой службы множественного доступа с кодовым разделением в полосе частот L2 , издание 1.0, ОАО «Российские космические системы», Москва, 2016.

Документ по управлению интерфейсом ГЛОНАСС, открытый сервисный навигационный сигнал множественного доступа с кодовым разделением в полосе частот L3 , редакция 1.0, ОАО «Российские космические системы», Москва, 2016.

Система дифференциальной коррекции и контроля Интерфейсный документ управления, радиосигналы и структура цифровых данных глобальной системы дополнения ГЛОНАСС, Система дифференциальной коррекции и мониторинга, Издание 1, ОАО «Российские космические системы», Москва, 2012.

  • Ранее GPS World Статьи по ГЛОНАСС

«ГЛОНАСС: разработка стратегий на будущее» Ю. Урличича, В. Субботина, Г. Ступака, В. Дворкина, А. Поваляева и С. Карутина в GPS World , Vol. 22, № 4, апрель 2011 г., стр. 42–49.

«GPS, ГЛОНАСС и многое другое: обработка множественных созвездий в международной службе GNSS» Т. Спрингера и Р. Даха в GPS World , Vol. 21, № 6, июнь 2010 г., стр. 48–58.

«Будущее уже наступило: GPS + ГЛОНАСС + SBAS = GNSS» Л. Ваннингера в книге GPS World , Vol. 19, № 7, июль 2008 г., стр. 42–48.

«ГЛОНАСС: обзор и обновление» Р.Б. Лэнгли в книге GPS World , Vol. 8, No. 7, июль 1997 г., стр. 46–50. Поправка: GPS World , Vol. 8, No. 9, сентябрь 1997 г., стр. 71. Доступно на линии:

«Космический корабль ГЛОНАСС» Н.Л. Джонсон в GPS World , Vol. 5, № 11, ноябрь 1994 г., стр. 51–58.

ГЛОНАСС — обзор | Темы ScienceDirect

3.11.1.10 Глобальные навигационные спутниковые системы

Успех GPS привел к разработке аналогичных будущих систем, обычно называемых GNSS. Для достижения глобального охвата каждая система GNSS обычно имеет группировку из 20–30 спутников, находящихся примерно на 12-часовой орбите. Некоторые системы дополняются несколькими спутниками на геостационарной или наклонной геостационарной орбите.

Российская система ГЛОНАСС (русское сокращение, которое буквально переводится как GNSS) была фактически разработана параллельно с GPS и к 1995 году достигла глобального покрытия с 24 спутниками на орбите.После последующего периода деградации к концу 2011 года система ГЛОНАСС была восстановлена ​​до состояния полной группировки из 24 спутников, а по состоянию на 2013 год на орбите находилось 29 спутников. Многие современные приемники GNSS могут отслеживать как GPS, так и ГЛОНАСС. Как и GPS, орбиты и часы спутников ГЛОНАСС моделируются IGS. Однако отчасти из-за различных частот передачи спутников ГЛОНАСС, которые препятствуют применению методов разрешения неоднозначности фазы несущей, система не доказала, что может предоставлять геодезические решения с такой высокой точностью, как GPS.Тем не менее, данные ГЛОНАСС могут улучшить GPS в ситуациях, когда небо не полностью видно, например, в условиях городского каньона.

Примером разрабатываемой GNSS является европейская система Galileo, которая должна быть полностью готова к работе с 30 спутниками до 2020 года после нескольких лет начальной работоспособности. К октябрю 2012 года четыре спутника Galileo были введены в эксплуатацию, что позволило впервые произвести решения для трехмерного позиционирования.

Китайская экспериментальная региональная навигационная спутниковая система (BDS) BeiDou, состоящая из пяти геостационарных спутников, расширяется для обеспечения глобального охвата.BDS планирует добавить к группировке 30 негеостационарных спутников, в том числе три, которые находятся на наклонной геостационарной орбите. К 2013 г. у BDS было 15 действующих спутников, а к 2020 г. планируется создать полную глобальную группировку.

Разрабатываются также региональные системы улучшения. В Японии планируется, что квазизенитная спутниковая система (QZSS) будет иметь три спутника на наклонной геосинхронной орбите для улучшения GPS в этом регионе. По состоянию на 2012 год в эксплуатации находился один спутник QZSS. Аналогичным образом, Индийская региональная навигационная спутниковая система (IRNSS) будет иметь семь спутников для дополнения GPS (три на геостационарной орбите и четыре на наклонной геостационарной орбите), а первый запуск запланирован на лето 2013 года.

Основной причиной разработки систем, альтернативных GPS, является обеспечение доступа к сигналам GNSS, которые не находятся под контролем какой-либо отдельной страны, с последствиями для военных во время войны и национальных чрезвычайных ситуаций и для гражданских институтов, таких как национальные авиационные власти, которые предъявляют строгие требования к гарантированному доступу к достаточному количеству сигналов GNSS в любое время.

Таким образом, будущее GNSS практически гарантировано. По аналогии с Интернетом, навигация и геопространственная привязка стали настолько неотъемлемой частью мировой инфраструктуры и экономики, что сейчас трудно представить себе мир будущего, в котором GNSS не будет широко распространена.Как доказал GPS, система GNSS не обязательно должна разрабатываться с учетом высокоточной геодезии, чтобы ее можно было успешно использовать в качестве высокоточного геофизического инструмента. Однако вполне вероятно, что будущие системы GNSS будут больше учитывать высокоточные приложения при их проектировании и, таким образом, могут быть даже лучше приспособлены для геофизических приложений, чем нынешняя GPS. Можно многое сделать для уменьшения ошибок, например, при калибровке изменения фазового центра в передающей спутниковой антенне или при передаче сигналов на нескольких разных частотах.

Таким образом, спутниковая геодезия в будущем будет использовать несколько систем GNSS одновременно и одновременно. Это приведет к повышению точности и надежности решений. Это также позволит найти новые способы зондирования и, мы надеемся, уменьшения систематических ошибок, связанных с конкретными системами GNSS и спутниками. Продолжающееся снижение стоимости приемных систем GNSS, несомненно, приведет к развертыванию сетей с гораздо более высокой плотностью (уменьшенное расстояние между станциями), что принесет пользу геофизическим исследованиям.Например, это позволит с более высоким разрешением определять накопление деформации из-за деформации земной коры в пограничных зонах плит.

eCall / ЭРА-ГЛОНАСС | u-blox

eCall и ЭРА-ГЛОНАСС — это европейские и российские инициативы по объединению мобильной связи и спутникового позиционирования для оказания быстрой помощи автомобилистам в случае столкновения.

Системы, первая из которых основана на GPS, а вторая на ГЛОНАСС, отслеживают автомобильные датчики на предмет таких событий, как срабатывание подушки безопасности, чтобы автоматически передавать информацию о местоположении и вызывать помощь через службу сотовой связи.Мотивация для обеих систем — снижение последствий дорожно-транспортных происшествий в Европе и России.

При активации бортовые системы автоматически инициируют экстренный вызов, передавая голос и данные (включая данные о местоположении) непосредственно в ближайший пункт ответа общественной безопасности, чтобы определить, следует ли отправлять службы спасения в известное место.

Основными функциями обеих систем является встроенный компьютер, который непрерывно контролирует датчики столкновения и спутниковый приемник позиционирования, чтобы инициировать автоматические данные и полнодуплексный голосовой вызов через выделенный беспроводной модем (например,грамм. GSM, UMTS) в случае возникновения аварийной ситуации. Возможность внутриполосного модема, способность передавать данные по голосовому каналу, является ключевым требованием для обеих систем. Цель состоит в том, чтобы оснастить все автомобили в ЕС и России специализированным оборудованием либо в качестве первого узла в новых автомобилях, либо установить в уже существующие автомобили (послепродажные устройства).

В связи с приближающимся развертыванием ЭРА-ГЛОНАСС и eCall разработка автомобильных терминалов идет полным ходом. Правильный выбор компонентов имеет большое влияние на время вывода продукта на рынок.Важными факторами, которые следует учитывать, являются ноу-хау поставщика и его способность поддерживать проектные требования подсистем GPS / ГЛОНАСС и GSM / UMTS, всесторонняя поддержка программного обеспечения, сертификация беспроводного модема, прямая совместимость с будущими технологиями, а также возможность поставлять высококачественные автомобильные компоненты в больших объемах. u ‑ blox предоставляет компоненты для беспроводной связи и приемника GPS / ГЛОНАСС как для eCall, так и для ЭРА-ГЛОНАСС, которые соответствуют этим критериям. Для получения более подробной информации о решениях u ‑ blox и тестовой среде для eCall и ЭРА-ГЛОНАСС свяжитесь с u ‑ blox.

Дополнительная литература:
Технический документ: «Европейский eCall будет развернут в 2015 году» (английский PDF, корейский PDF)
2-страничный флаер: eCall / ERA-GLONASS: решения u ‑ blox для экстренного реагирования
Примечание по применению: eCall / ERA Внедрение ГЛОНАСС в беспроводных модулях u ‑ blox
Технический документ: комплексный подход u ‑ blox к мульти-GNSS-позиционированию

eCall и ЭРА-ГЛОНАСС | u-blox

Европейский eCall и российский ЭРА-ГЛОНАСС — это инициативы по объединению мобильной связи и спутникового позиционирования для оказания быстрой помощи автомобилистам в случае столкновения.Эти системы также называют автоматизированными системами аварийного реагирования.

Системы eCall на основе GPS и ЭРА-ГЛОНАСС на ГЛОНАСС отслеживают автомобильные датчики на предмет таких событий, как срабатывание подушки безопасности, чтобы автоматически передавать данные о местоположении и вызывать помощь через сотовую службу экстренной помощи. Обе системы призваны снизить негативные последствия дорожно-транспортных происшествий в Европе и России.

При активации бортовые системы автоматически инициируют экстренный вызов, передавая голос и данные (включая данные о местоположении) непосредственно в ближайший пункт ответа общественной безопасности, чтобы определить, следует ли отправлять спасательные службы в известное место.

Основные функции обеих систем управляются встроенным компьютером, который постоянно контролирует датчики столкновения и спутниковый приемник позиционирования. При обнаружении аварийных ситуаций система инициирует автоматический обмен данными и полнодуплексный голосовой вызов через выделенный беспроводной модем (например, GSM, UMTS). Возможность внутриполосного модема, то есть возможность передавать данные по речевому каналу, является ключевым требованием для обеих систем.

Цель состоит в том, чтобы оборудовать все автомобили в ЕС и России специализированным оборудованием, либо в качестве первого блока в новых автомобилях, либо в качестве устройств послепродажного обслуживания в уже существующих автомобилях.
В связи с приближающимся развертыванием ЭРА-ГЛОНАСС и eCall разработка терминалов автомобильной связи идет полным ходом. Правильный выбор компонентов имеет большое влияние на время выхода на рынок. Важными факторами, которые следует учитывать, являются ноу-хау поставщиков и их способность поддерживать проектные требования подсистем GPS / ГЛОНАСС и GSM / UMTS, всесторонняя поддержка программного обеспечения, сертификация беспроводного модема, прямая совместимость с технологиями будущего, а также способность поставлять высококачественные автомобильные компоненты в больших объемах.

В u ‑ blox мы поставляем компоненты приемников сотовой связи и GPS / ГЛОНАСС для eCall и ERA ‑ GLONASS, которые соответствуют этим критериям. Свяжитесь с нами, чтобы получить более подробную информацию о наших решениях и о тестовой среде eCall и ЭРА ‑ ГЛОНАСС.

Дополнительное чтение:
Технический документ: «Европейский eCall будет развернут в 2015 году» (английский PDF, корейский PDF)
2-страничный флаер: eCall / ERA ‑ ГЛОНАСС: решения u ‑ blox для экстренного реагирования
Примечание по применению: eCall / ERA ГЛОНАСС реализация в беспроводных модулях u ‑ blox
Технический документ: комплексный подход u ‑ blox к мульти-GNSS-позиционированию

спутников системы Глонасс — аэрокосмические технологии

]]>

Глонасс (глобальная навигационная спутниковая система) создается компанией Reshetnev Information Satellite Systems и основана на глобальной системе позиционирования США (GPS).В настоящее время он эксплуатируется Космическими войсками России по поручению правительства России.

Спутниковая система предназначена как для военного, так и для гражданского применения. По состоянию на июль 2010 года на орбите находился 21 спутник.

Россия планирует инвестировать 346,5 млрд рублей (12 млрд долларов) в спутниковую навигационную систему «Глонасс» в течение 2012–2020 годов, которая не будет зависеть от американской GPS.

Спутниковая система Глонасс модели

«Россия планирует инвестировать 346 рублей.5 миллиардов (12 миллиардов долларов) на спутниковую навигационную систему Глонасс в течение 2012-2020 годов, которая не будет зависеть от американской GPS ».

Спутники системы Глонасс имеют три версии: Глонасс, Глонасс-М и Глонасс-К. Изначально ГЛОНАСС был рассчитан на срок службы 14 месяцев, но позже он был продлен до двух лет.

Глонасс-М — модернизированная модель, срок службы которой составляет семь лет. Он оснащен 12 первичными антеннами для передачи в L-диапазоне и лазерными отражателями в форме уголка для определения орбиты и геодезических исследований.

Глонасс-К — последняя версия со сроком службы от десяти до 12 лет. Спутник «Глонасс-К» завершил тепловые вакуумные (ТВАК) испытания на установке RISS в июне 2010 года. Спутник оснащен прецизионной системой терморегулирования для поддержания температуры 0,1 ° C. Акустические испытания были завершены в августе 2010 года.

Вся система Глонасс требует 18 действующих спутников для покрытия окрестностей России. В общей сложности 24 спутника размещаются в трех орбитальных плоскостях (по восемь на каждой орбите) на высоте 19 100 км от Земли для обеспечения всемирного покрытия.

К февралю 2011 года на орбите работало 22 спутника, а два оставшихся спутника были запущены к концу 2011 года. В 2009 году Федеральное космическое агентство России представило двухэтапный проект Глонасс под названием ERA (аварийное реагирование на аварии).

Первый этап включал оснащение транспортных средств приемниками ГЛОНАСС для предоставления экстренных служб географическими данными. Второй этап — производство смартфонов с ГЛОНАСС или GPS.

Разработка и назначение ГЛОНАСС Информационной спутниковой системы Решетнева

Советский Союз осознал необходимость разработки новой спутниковой радионавигационной системы в 1970-х годах.Разработка спутниковой системы Глонасс началась в 1976 году с целью достижения глобального покрытия к 1991 году. С 1982 по 1991 год было успешно запущено около 43 спутников Глонасс, а также пять дополнительных испытательных спутников.

Российская Федерация взяла на себя разработку ГЛОНАСС после распада Советского Союза в 1991 году. Глонасс был полностью развернут в 1995 году, когда 24 спутника были размещены в трех разных орбитальных плоскостях. Россия не могла поддерживать систему до 2001 года из-за финансового кризиса, в результате которого в эксплуатации находилось всего восемь космических аппаратов.

В августе 2001 года в Российской Федерации была принята федеральная программа специального назначения, в рамках которой система Глонасс была полностью восстановлена ​​для развертывания к 2011 году. Первый спутник Глонасс-М был запущен в 2001 году. Россия дополнительно вывела на орбиту шесть спутников Глонасс в 2008 году.

«Спутниковая система предназначена как для военного, так и для гражданского применения. По состоянию на июль 2010 года на орбите работал 21 спутник ».

Россия передает сигнал спутника Глонасс Индии по контракту, подписанному в сентябре 2007 года.Совместное использование помогает индийским военным повысить точность своих систем оружия, запускаемых на суше, на море, в воздухе и из космоса.

Три спутника Глонасс и два триплета Глонасс-М были установлены в 2009 г., в марте 2010 г. и в сентябре 2010 г. Три дополнительных спутника Глонасс-М, запуск которых запланирован на запуск с космодрома Байконур в Казахстане в декабре 2010 г., вышли из строя и затонули в несистематических районах. Тихого океана.

Три Глонасс-М были запущены с борта «Союз-2.1Б» в ноябре 2011 года.

Первый спутник Глонасс-К был запущен с космодрома Северный Плесецк в феврале 2011 года. Первый радиочастотный сигнал CDMA (кодовый цифровой множественный доступ) Глонасс-К был отслежен в диапазоне L3 Глонасс в апреле 2011 года.

спутников Глонасс-К2 будут запущены в 2013-2015 годах, а первый запуск Глонасс-КМ планируется запустить после 2015 года.

Коммуникационная технология глобальной навигационной спутниковой системы «Глонасс»

Система Glonass передает данные на наземную станцию ​​управления (GCS), используя сигнал стандартной точности (SP) и сигнал модифицированной высокой точности (HP).Данные в реальном времени передаются в GCS с использованием 15-канальной процедуры множественного доступа с частотным разделением каналов (FDMA). FDMA — это метод доступа к каналу, который назначает разные частоты нескольким пользователям для связи.

Swepos, шведская национальная сеть постоянных спутниковых базовых станций, в настоящее время интегрирует Глонасс в свою деятельность.

Ракета-носитель «Союз-2» и ГКС, используемые в российском проекте «Глонасс»

«Глонасс» выводится на орбиту на четырехступенчатой ​​ракетной установке «Союз-2» производства ArianeSpace.

«Союз-2» — это ракета средней грузоподъемности, оснащенная современной цифровой системой управления полетом, цифровым компьютером и блоком измерения инерции, а также большим обтекателем полезной нагрузки.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
