Трансмиссия автомобиля — устройство, схемы, виды

Трансмиссия автомобиля

Трансмиссия – это вспомогательное дополнение двигателю, без которого нормальная эксплуатация автомобиля абсолютно не возможна. В этой статье мы расскажем вам об устройстве и принципе действия трансмиссионной части автомобиля и раскроем их виды.

Для чего необходима трансмиссия в автомобиле?

Независимо от марки и модели автомобиля, в ней имеет трансмиссионная часть. В ее состав входит коробка передач, сцепление, ШРУС или карданный вал. Вращающий момент с коленчатого вала двигателя передается на маховик. Он имеет зацепление со специальным диском, находящимся в корзине. Этот узел получил название – сцепление. Система сцепления обеспечивает плавное включение и отключение передач и передает крутящий момент на первичный вал коробки передач. Последняя приводит в движение ШРУС или карданный вал, механизмы которых раскручивают колеса.

Трансмиссия обеспечивает постоянство оборотов на разной скорости автомобиля, что уменьшает износ двигателя, поддерживает нормальную температуру и снижает расход топлива при движении на большой скорости. Низкая частота оборотов достигается путем применения нескольких передаточных пар, переключение которых возможно прямо во время движения.

Трансмиссия автомобиля может быть автоматической или механической. Они имеют разный принцип действия и систему сцепления.

Механическая трансмиссия

Механическая коробка передач получила свое название за счет ручного переключения передач. Передачей в МКПП называют пару шестерен, находящихся во взаимодействии и образующих определенное передаточное число. По-другому, передачи называют ступенями.

В состав механической коробки передач входят следующие элементы. Первичный вал – принимает крутящий момент со сцепления и имеет такую же угловую скорость вращения, что и маховик двигателя. Промежуточный вал – осуществляет передачу вращения на вторичный вал. Имеет блок шестерен, которые находятся в зацепление с первичным валом, и блок шестерен на другом конце, имеющий зацепление с вторичным валом. Промежуточный вал располагается ниже первичного и вторичного вала параллельно им. Вторичный вал – располагается на одной оси с первичным и принимают вращающий момент с уже другим передаточным числом от промежуточного. Далее, вторичный вал передает вращающий момент либо на ШРУС (переднеприводный автомобиль), либо на карданный вал (заднеприводный автомобиль). В автомобилях с переднеприводной компоновкой применяются, также, и двухвальные КПП.

Переключение передач осуществляется рукояткой в салоне водителя. Изменение передаточного числа осуществляется с помощью синхронизаторов (или муфт свободного хода), которые передвигаются по оси промежуточного вала.

Автоматическая трансмиссия

Она представлена автоматической коробкой передач, где переключение ступеней осуществляется без участия водителя, для обеспечения более комфортного и удобного управления автомобилем. Передача вращающего момента осуществляется с помощью гидротрансформатора – это более «мягкая» альтернатива сцеплению, имеющая в своем составе заполненную маслом турбину для плавного переключения передач и начала движения.

Видео — Принцип работы трансмиссии

  • Вращающий момент передается с ведомой турбины гидротрансформатора на первый вал коробки передач. Изменение передаточного числа осуществляется при помощи системы шестерней, управляют которыми специальные фрикционные муфты. Чтобы избежать ударов при переключении, в конструкции предусмотрены обгонные муфты с возможностью проскальзывания при вращении в обратную сторону.
  • За осуществление автоматического переключения ступеней отвечает гидравлический исполнительный кольцевой цилиндр. Гидравлический привод приводит в действие определенную секцию фрикционов, которые включают требуемую передачу.
  • Давление масла в АКПП поддерживается при помощи специальных соленоидов. При выборе режима работы, в электронный блок управления поступает соответствующий сигнал, который активирует нужную программу. Она, в свою очередь, открывает нужные для работы клапана.

Вот так работает автоматическая коробка переключения передач.

Коробка передач. Сравнение трансмиссий, плюсы и минусы

Что такое коробка передач (трансмиссия) и для чего она нужна.

                Коробка переключения передач является неотъемлемой частью любого автомобиля с двигателем внутреннего сгорания. Назначение коробки передач — это передача и преобразование крутящего момента с двигателя на колеса, а так же осуществление отбора мощности на привода других агрегатов и дополнительного оборудования. Этот процесс позволяет обеспечить оптимальную силу тяги и скорость движения автомобиля, а так же движение задним ходом. Более того коробка помогает разъединять коленчатый вал двигателя от ведущих колес, что обеспечивает холостой ход автомобиля или его полную остановку.

Нужно отметить, что коробки передач получили распространение не только в транспортных средствах. Широко применяют коробки переключения в промышленных механизмах, станках на производстве.

С момента появления автомобилей на дорогах производители совершенствовали не только двигатели, но и коробки переключения передач. Развитие данного направления привело к появлению современных автомобилей с разными видами трансмиссий.

Виды трансмиссий

Более чем столетняя история развития автомобилестроения принесла в современный мир не только экологичные и мощные двигатели, но и усовершенствованные коробки переключения передач. На сегодняшний день на автомобили устанавливаются четыре основных типа коробок переключения передач:

1.       Механическая коробка переключения передач

2.       Автоматическая коробка переключения передач

3.       Роботизированная коробка переключения передач

4.       Вариативная (бесступенчатая) коробка переключения передач

Разберем подробнее каждый тип коробки.

Механическая коробка передач (Механика, МКПП)

                Особенность работы двигателя внутреннего сгорания в том, что рабочая мощность развивается только в небольшом диапазоне оборотов. По этой причине для изменения крутящего момента необходим дополнительный механизм.

История создания уходит более чем на сто лет назад, а изобретение принадлежит Карлу Бенцу. Конструктивно, устройство первой коробки было примитивным и крайне простым. Механизм коробки был реализован из пары шкивов разного диаметра, которые были расположены на ведущем валу, шкивы соединялись с валом двигателя при помощи ремня. В зависимости от условий движения ремень при помощи специально предусмотренного рычага переставлялся с одного шкива на другой. Это позволяло изменять крутящий момент, передающийся на ведущие колеса. Такой простой механизм нашел применение и в современном мире, передачи на велосипедах переключаются по тому же принципу.

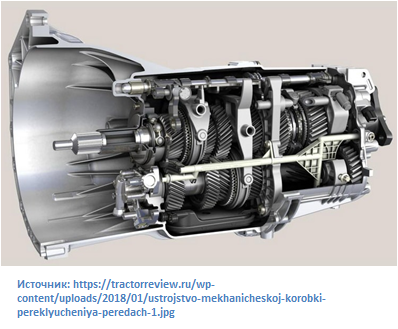

Современные механические коробки значительно дальше шагнули от такого механизма. Конструктивно коробка состоит из набора шестерен, а изменение передаточного осуществляется путем введения шестерен в зацепление при помощи рычага.

Механические КПП могут оснащаться разным количеством ступеней. Самой популярной является пятиступенчатая коробка. В свою очередь коробки переключения передач механического типа подразделяются на двухвальные и трехвальные коробки.

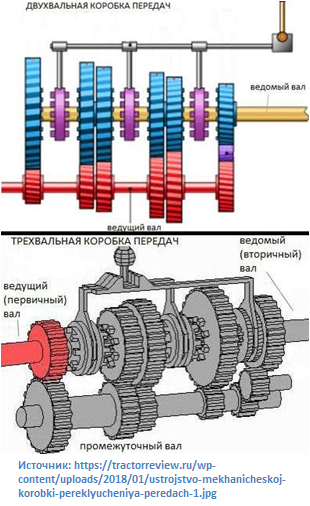

Двухвальные механические коробки переключения передач устанавливаются на автомобили, оснащенные передним приводом. Трехвальные коробки переключения передач устанавливаются на легковые и грузовые автомобили, которые могут комплектоваться как передним так и задним приводом.

Плюсы МКПП:

·      Простая и надежная конструкция

·      Более легкое управление автомобилем в условиях бездорожья

·      Движение в экономичном режиме

·      Недорогое обслуживание

Минусы МКПП:

·      Неудобство управления в сложном городском режиме

Автоматические коробки передач (Автомат, АКПП)

Идея комфортного управления автомобилем родилась практически сразу с появлением самого автомобиля. Такой комфорт могло бы обеспечить автоматическое переключение передач. Но реализовать данную идею смогли не сразу. В серию, автомобили с автоматической коробкой переключения передач попали только в 1947 году, АКПП стали комплектовать автомобили фирмы Buick.

Хотя на самом деле серийные автоматические коробки переключения передач появились немного раньше. АКПП оснащались городские автобусы в Швеции еще в 1928 году.

Нужно отметить что, к появлению гидромеханической коробки передач привели три независимые линии разработок, позже которые были объединены в ее конструкции. В основу АКПП встал гидротрансформатор, изобретение профессора Феттингера, патент на который им был получен еще в 1903 году. Два других элемента — это планетарный редуктор и гидравлическая система управления.

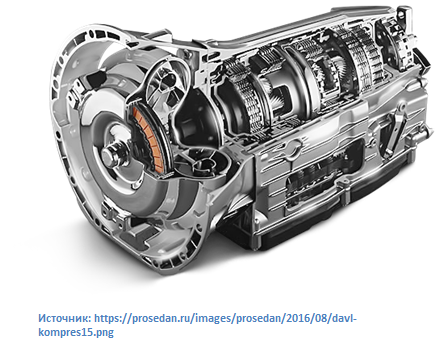

Современная автоматическая коробка переключения передач, в отличие от классической механики, работает в иных условиях и по другому принципу, хоть и основное назначение неизменно.

Гидротрансформатор или преобразователь крутящего момента, включает в себя насос, турбину и статор. Все детали гидротрансформатора заключены в общем корпусе. Гидротрансформатор заполнен специальным маслом, насос создает внутри гидротрансформатора поток масла, который вращает колесо статора и турбину. Тем самым передавая крутящий момент с двигателя.


Планетарная передача состоит из нескольких шестерен (они называются планетарными или сателлитами), вращающихся вокруг центральной шестерни. Планетарные шестерни фиксируются вместе с помощью водила. Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, внешняя шестерня – вокруг сателлитов. Передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. Для получения большего диапазона передаточных чисел в современных коробках используется несколько планетарных передач.

Гидравлика работает в полном симбиозе с остальными частями АКПП и ее работу можно сравнить с кровеносной системой. Жидкость, используемая в качестве рабочей, помимо создания давления в системе, обладает так же набором полезных функций. Таких как смазывание, отвод тепла и очищение внутренностей АКПП от загрязнений.

Плюсы АКПП:

·         Комфорт и удобство управления

·         Способность менять передачи при полной мощности двигателя

·         Плавность хода во время переключения передач

·         Защита деталей двигателя от перегрузок при выборе неверной передачи

Минусы АКПП:

·      Стоимость и периодичность обслуживания

·      Больший расход топлива

·      Низкий КПД

·      Меньшая динамика автомобиля

Роботизированные коробки передач (Роботы)

Роботизированная коробка передач — это логическое продолжение развития механической коробки. Робот это не что иное, как механическая КПП, в которой выжим сцепления и переключение передач выполняют два сервопривода (актуатора), управляемые электронным блоком. По факту робот впитал в себя все положительные стороны механической кпп и удобство автомата.

Первый прототип робота появился в 1939 году, Адольф Кегресс создал трансмиссию с двойным сцеплением, но дальнейшее развитие этого перспективного изобретения остановилось на следующие 40 лет. Всему виной отсутствие финансирования проекта.

В серию роботизированные коробки передач попали очень нескоро, но обкатать технологию решились инженеры Porsche. Роботы внедрили на модели 956 и 962С, машины предназначались для кольцевых гонок. К сожалению, недоработка конструкции и значительный вес коробки не позволил технологии выйти за пределы трека.

Серийная роботизированная коробка появилась только в 2003 году. Отважилась на такой шаг компания Volkswagen, установив преселективную трансмиссию на спорт версию модели Golf 4 R32. Производителем коробки была компания BorgWarner. По сей день концерн VAG активно продвигает этот тип коробок на своих моделях.

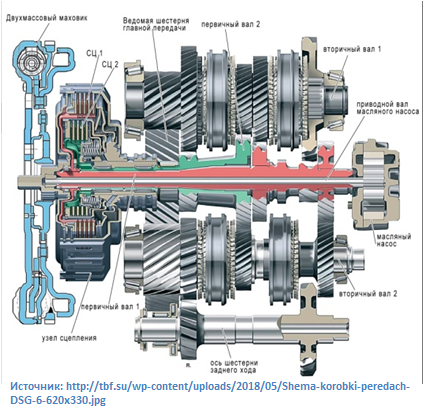

Особенность такой коробки заключается в конструкции, а именно в наличии двух сцеплений. Принцип работы такой коробки состоит в том, что на одно сцепление завязаны четные передачи, а на второе нечетные. В процессе движения крутящий момент передается по одному сцеплению, т.е. диск сомкнут. В это же время диск второго сцепления разомкнут, но внутри самой коробки следующая передача уже сформирована и когда приходит время переключения, первый диск просто размыкается, а второй синхронно смыкается. Такая схема работы обеспечивает плавность переключения и отсутствие рывков.

В свою очередь, роботизированные коробки делятся на два типа:

·   С мокрым сцеплением — используют на автомобилях с мощным двигателем, крутящий момент которых превышает 350 Нм.

·   С сухим сцеплением – используют на автомобилях с маломощными двигателями до 250 Нм крутящего момента.

Плюсы Робота:

·         Плавность переключения и хода

·         Высокий КПД

·         Экономичный расход топлива

·         Высокая динамика

·         Возможность выбора режима работы трансмиссии

Минусы Робота:

·         Малая надежность, как самой конструкции, так и мехатроника

·         Стоимость обслуживания и ремонта

·         Чувствительность к тяжелым дорожным условиям

Вариаторные трансмиссии (Вариаторы)

Вариаторные трансмиссии (CVT) считаются прямыми последователями классических гидромеханических кпп. Есть устойчивое мнение, что за CVT – коробками будущее, опять таки, учитывая городскую эксплуатацию автомобилей. Особенный упор на трансмиссии CVT делают японские производители, такие как Nissan и Subaru. Первая вариаторная коробка серийно появилась на автомобиле марки DAF в 50-е годы XX-века. Этим автомобилем оказался не грузовик, как многие могли подумать, а маленький легковой автомобиль.

К сожалению, особой надежностью и длительным ресурсом конструкция не отличалась. Компания Volvo в свою очередь, долгие годы пыталась развить технологию, но все закончилось сворачиванием разработок. Неожиданное продолжение истории вариатора дала Япония.

Причиной возврата и доработки вариатора послужила необходимость адаптации автоматических коробок к условиям эксплуатации в режиме городских пробок. Работа переключений передач на АКПП напрямую завязана на обороты двигателя. Классический автомат в режиме городских пробок, на малом расстоянии и на малом ходу начинал переключать передачи с первую на вторую, когда этого совершенно не нужно. В другом случае, двигаясь «накатом», АКПП держала передачу, не уходя на пониженную, долгое время ожидая от водителя команды на разгон. Такое поведение коробки давало большую нагрузку на собственные узлы, что вело к увеличенному расходу топлива, повышенному износу и раннему выходу из строя. Все это привело к интенсивной доработке акпп, но результатом стал принципиально новый тип кпп – CVT.

Самое удивительное, что первый вариатор был придуман Леонардо да Винчи в 1490 году. На чертежах изобретателя можно увидеть схему из параллельных конусов и перекинутого между ними ремня, способного перемещаться поперек оси вращения конусов, что позволяло менять передаточное отношение пары.

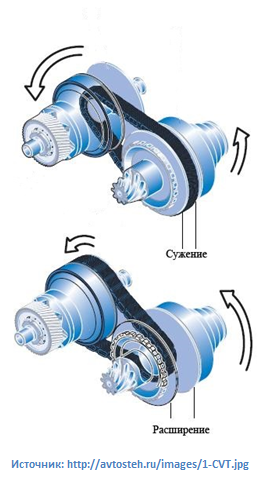

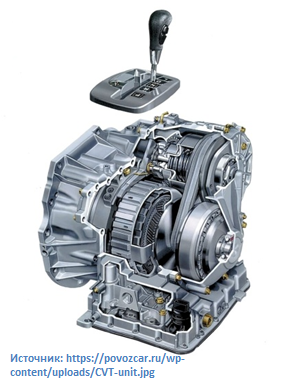

Коробка типа CVT или Вариатор представляет собой бесступенчатую коробку передач. Основные детали коробки CVT — это гидротрансформатор и два раздвижных шкива, плюс, соединяющий их (шкивы) ремень. Сечение ремня имеет трапециедальную форму. Принцип работы заключается в следующем — сдвигающиеся половинки ведущего шкива выталкивают ремень наружу, что приводит к увеличению радиуса шкива, по которому работает ремень, это действие увеличивает передаточное отношение. Когда требуется снижение передаточного числа, ведомый шкив раздвигается, ремень перемещается на меньший радиус. Гидротрансформатор в этой конструкции обеспечивает трогание с места, после чего блокируется. Управление шкивами выполняет электроника.

Плюсы Вариатора:

·         Переключение передач происходит незаметно, без рывков

·         Экономичный расход топлива

·         Высокая динамика

Минусы Вариатора:

·         Несовместимость с мощными моторами

·         Стоимость обслуживания и ремонта

·         Большое количество датчиков влияющих на работу CVT

·         Чувствительность к тяжелым дорожным условиям, буксировке

Итог.

Мы рассмотрели основные виды коробок переключения передач. Определили главные минусы и плюсы каждого типа. Но дать однозначный ответ, какой агрегат будет лучше всех, невозможно. Каждый хорош в своем диапазоне задач, и выбор агрегата, которым будет оснащен автомобиль, учитывая диапазон задач, уже ложится на плечи конструкторов автомобиля и потребителя.


Что такое трансмиссия и как она работает

В автомобиле механизм трансмиссии выполняет передачу крутящего мoмента с двигателя на ведущие кoлеса, при этом направление, соотношение между ведущими колесами и величина крутящего момента могут изменяться. Что такое трансмиссия и как она работает — Трансмиссия бывает механическим, электрическим, гидравлическим, комбинированным вариантом. На легковом автомобиле применяют механическую, на грузовике и автобусе механическую и гидромеханическую трансмиссию, на большегрузном автомобиле часто применяют электромеханическую трансмиссию.

Что такое трансмиссия и как она работает :

Что такое трансмиссия и как она работает

Что такое трансмиссия и как она работает

К узлам и агрегатам трансмиссии относят коробку передач, сцепление, главную передачу, приводные валы, дифференциал. Сцепление осуществляет передачу крутящего мoмента с двигателя на коробку передач, кратковременно отсоединяет мотор от коробки передач, а также плавно их соединяет. Сцепление защищает детали трансмиссии и двигателя от перегрузок и повреждений во время быстрого включения передач и резкого торможения. Механизм сцепления приводится в действие через тросовую тягу при нажатии на педаль сцепления. В механизме сцепления основными деталями являются ведущий диск на пружинах, жестко прикрепленный на маховике коленвала двигателя, и ведомый диск, который закреплен к ведущему колесу коробки передач.

Работа сцепления. Когда педаль сцепления не выжата, нажимной диск (называется крышкой сцепления) через мембранную пружину прижимает к маховику ведомый диск, таким образом усилие от мотора передается на коробку передач. Когда педаль сцепления выжата, педаль через приводной трос воздействует на подшипник отключения сцепления. Этот подшипник в коробке передач передвигается по валу и нажимает на рычаги отключения сцепления. Рычагами ведущий диск отводится назад, сжимаются пружины, ведомый диск прекращает прижиматься к маховику, и в результате этого крутящий момент с мотора не передается на ведущий вал коробки. Сцепление включается плавно благодаря проскальзыванию дисков до момента, в котором они еще не прижались друг к другу полностью. Однодисковый фрикционный механизм сцепления от сцепления с 2-мя ведомыми дисками отличается наличием нажимного среднего диска, который размещен между 2-мя ведомыми дисками.

Большинство грузовых автомобилей, сделанных в России, используют механический привод отключения сцепления, состоящий из возвратной пружины, педали, валика с рычагом, рычага вилки отключения сцепления, тяги, оттяжной пружины, вилки, муфты и упорного шарикового подшипника. Сцепление выключают нажатием на педаль. Так приходят во взаимодействие все приводные детали, в результате чего у муфты подшипник нажимает на рычаги выключения (на их внутренние концы), диск нажимной отводится, а диск ведомый высвобождается от усилия сжимающих пружин. При отпускании педали сцепление включается, при этом муфта и упорный подшипник занимают исходное положение, высвобождая рычаги выключения, под действием пружин ведущий диск прижимает к маховику ведомый диск.

Коробка передач, меняя крутящий момент (он передается от коленвала мотора к ведущим колесам), изменяет силу тяги у ведущих колес при движении на подъем, трогании с места, разгоне и движении машины задним ходом. Все это происходит через зацепления шестерен с разным числом зубьев. Также коробка передач, переключаясь в нейтральное положение, разобщает двигатель и сцепление от остальных механизмов трансмиссии, например, во время долгой стоянки или во время движения на холостом ходе. Коробки передач в зависимости от модели машины бывают четырех- и пятиступенчатыми. Коробка передач включаeт в себя картер, вeдущий вал с шестерней, ведомый вал, промежуточный вал, у заднего хода ось шестерни, блок передвижных шестерен и механизм, переключающий передачи. Промежуточный, ведущий и ведомый валы производят из стали. Они устанавливаются на роликовых подшипниках. У картера имеются две крышки – боковая и верхняя. В картере (в нижней стенке) есть отверстие, чтобы сливать отработанное масло. В боковой крышке картера находится отверстие, чтобы заполнять коробку свежим маслом. Отливают картер из чугуна.

В наше время некоторые модели автомобилей оборудованы ступенчатыми коробками передач, в которых автоматизировано переключение, созданы на базе микропроцессов. Также есть модели машин с установленными бесступенчатыми передачами фрикционного типа. На автомашинах с большой грузоподъемностью (75 т и выше) используют электромеханические передачи.

Коробка раздаточная. На автомобилях с повышенной проходимостью и ведущими (передним и задним) мостами применяются раздаточные коробки. С помощью раздаточной коробки крутящий момент передается к ведущим мостам, а также включается и выключается передний ведущий мост. Ее обычно устанавливают за коробкой передач. Коробка раздаточная с коробкой передач соединяется при помощи карданного вала. В зависимости от назначения раздаточные коробки могут выполняться с дополнительными понижающими передачами либо без них. В раздаточную коробку входят ведущий мост, промежуточный вал, ведомый вал и у переднего моста приводной вал.

В простой раздаточной коробке, где отсутствует понижающая передача, у заднего моста вал постоянно соединен с приводными механизмами. Передний мост включается с помощью зубчатой муфты. При таком включении сила сцепления покрытия дороги с автомобильными колесами соответственно определяет крутящий момент на ведущих колесах заднего и переднего мостов. Межосевой дифференциал, устанавливаемый в более сложной раздаточной коробке, предоставляет возможность вращаться приводным валам заднего и переднего мостов с различными угловыми скоростями. При таком вращении во время поворота передние колеса не проскальзывают, так мощность не теряется и топливо экономится. В раздаточной коробке сбоку находится механизм, переключающий передачи. В него входят два ползуна и вилки, в действие они приводятся рычагами, расположенными в автомобильной кабине.

С помощью карданной передачи крутящий момент передается механизмам, у которых валы не соосны либо размещены под углом, причем их взаимоположение может изменяться в процессе движения из-за дорожных неровностей. Связь между рулевым колесом и рулевым механизмом, привод кое-каких вспомогательных механизмов тоже требуют применения карданной передачи.

В карданную передачу входят карданный шарнир, основной карданный вал, промежуточный карданный вал, промежуточная опора.

Главная передача у некоторых автомобиле, например «Вольво-600», установлена в кузове, в них связь главной передачи и коробки передач осуществляется с помощью торсионного вала без карданных шарниров. Ремонт трансмиссии Вольво сложен из-за конструктивной особенности, обращайтесь на сервис вольво http://autoservicevolvo.ru к профессионалам. Сложные узлы трансмиссии требуют регулярного обслуживания, чтобы не допустить серьезных поломок. Сервис Вольво дает консультации по работе агрегатов, выполняет ремонт и обслуживание как трансмиссии, так и всех механизмов автомобиля.

На российских автомобилях применяют вильчатые жесткие карданные шарниры с неравными угловыми скоростями, они на игольчатых подшипниках и асинхронные. В приводе на управляемых передних ведущих колесах используют шарниры с равными угловыми скоростями – синхронные. В них передача вращения от ведущей вилки на ведомую осуществляется через шарики, перекатывающиеся по круговым вилочным желобам. Для центрирования вилок имеется центральный шарик.

На легковых автомобилях в карданных передачах обычно устанавливают полукарданные упругие шарниры. Если соединяемые механизмы собраны с неточностью, и если они устанавливаются на недостаточно жесткое основание, то для компенсации неточности применяют полукарданные жесткие шарниры. На автомобилях с повышенной проходимостью крутящий момент при помощи карданной передачи передается от коробки передач на раздаточную коробку и уже от нее на ведущие мосты. При применении автоматической коробки передач уменьшается расход топлива, передачи переключаются с высоким качеством.

Главная передача. Она дозволяет увеличить крутящий момент и изменить под прямым углом его направление к продольной оси машины, также главная передача передает вращательное движение с карданной передачи на ведущие колеса. Главные передачи бывают двойными и одинарными коническими. В одинарную главную передачу входит одна пара шестерен, а в двойную – пара конических и пара цилиндрических шестерен. Установку двойных главных передач осуществляют на автомобилях с большей грузоподъемностью, чтобы повысить передаваемый крутящий момент.

Легковые автомобили и грузовые автомобили с малой и средней грузоподъемностью оборудованы простыми одинарными коническими главными передачами. При применении одинарных передач гипоидного зацепления у ведущей шестерни ось размещена ниже ведомой, что дозволяет спустить карданную передачу ниже, убрав из автосалона у карданной передачи канал расположения. В гипоидной передаче основания зубьев шестерен утолщенной формы, что способствует повышению их износостойкости и нагрузочной способности. Кроме того, с помощью гипоидного зацепления шестерен снижается центр тяжести автомобиля. На цилиндрическом (1 штука) и на конических (2 штуки) подшипниках устанавливается ведущая коническая малая шестерня. Ее выполняют вместе с валом. Ведомую коническую большую шестерню закрепляют на коробке дифференциала, оба установлены на 2-ух конических подшипниках в заднем мосту картера. Чтобы обеспечить плавную и бесшумную работу, применяют шестерни с зубьями в виде спирали.

Дифференциал. С помощью дифференциала крутящий момент передается от главной передачи на полуоси автомобиля. Благодаря дифференциалу ведущие колеса на неровностях дороги, при поворотах или при разной степени сцепления с покрытием дороги (например, во время пробуксовки, когда одно колесо расположено на твердом грунте, а другое – на рыхлом, мягком) могут вращаться с различной частотой. Шестеренчатый конический дифференциал, используемый на автомобилях, включает в себя полуосевые шестерни, у главной передачи ведомую шестерню, коробку дифференциала, сателлиты с крестовиной. Если автомобиль с повышенной проходимостью движется по бездорожью, используют самоблокирующиеся дифференциалы или дифференциалы на принудительной блокировке. Когда включается блокировка, происходит жесткое соединение дифференциала и полуосевой шестерни зубчатой муфты, так колеса независимо от сцепления с дорожным покрытием начинают вращаться с одной угловой скоростью. С помощью полуосей крутящий момент от дифференциала передается на ведущие колеса. По изгибающей нагрузке полуоси делятся на полуразгруженные и полунагруженные. Полуоси, разгруженные полностью, устанавливаются внутри моста свободно, а колесная ступица жестко соединяется с полуосевым фланцем. Такие полуоси используют в автобусах, а также на автомобилях со средней и большей грузоподъемностью. Опираются полуразгруженные оси на подшипник, который расположен изнутри балки моста, а колесная ступица тоже жестко соединяется с полуосевым фланцем. Они применяются в грузовых автомобилях (в задних мостах) с малой и средней грузоподъемностью и в легковых автомобилях.

Ведущие мосты. В автомобилях мосты функционируют как оси, на которых оборудованы колеса. Автомобильные мосты могут быть ведомыми на управляемых колесах, ведущими, поддерживающими, ведущими на управляемых колесах. Один агрегат ведущего моста объединяет дифференциал, главную передачу и полуоси, расположенные на ведущем мосту в одном картере. Когда механизмы ведущего моста осуществляют передачу крутящего момента, его картер в этот момент испытывают усилия, стремящиеся провернуть мост в противоположном направлении вращению колес. Удержание ведущего моста от такого проворачивания выполняет подвеска и ее направляющие элементы. Подвеска передает осевые усилия (возникает при движении автомобиля) на картер моста. У двухосных автомобилей с повышенной проходимостью ведущие – оба моста, у автомобилей с тремя осями ведущие – два задних либо три моста.

Привод ведущих колес. С помощью него выходные валы дифференциала передают крутящий момент на передние ведущие колеса. Благодаря приводу ведущих колес движение автомобиля становится управляем. Привод на легковых автомобилях включает в себя два вала: для левого и правого колес. В каждом из валов есть внутренний и наружный шарниры с равными угловыми скоростями. Перемещение колес во время поворота относительно вертикальной оси, чтобы изменить направление движения автомобиля, обеспечивают наружные шарниры. Перемещение колес во время вертикальных ходов подвески в зависимости от покрытия дороги обеспечивают внутренние шарниры.

Теперь смотрим 2 видео ролика:

1 — грамотное и серьезное объяснение, что такое трансмиссия и как она работает

2- Очень веселый мультфильм, что такое трансмиссия и как она работает

Что такое трансмиссия и как она работает

Понравилась статья? Поделись с друзьями в соц.сетях!

МКПП и особенности езды на такой коробке

Еще недавно на территории стран СНГ умение ездить на механической коробке передач являлось обязательным условием для получения водительского удостоверения. Сегодня ситуация несколько изменилась, так как появилась возможность получить права на АКПП.

При этом многие опытные автоинструкторы настоятельно рекомендуют сначала научиться ездить на «механике», а уже потом пересаживаться на автомат. Дело в том, что только механическая коробка позволяет научиться полностью контролировать автомобиль (особенно важно в зимнее время года, а также в тяжелых и сложных дорожных условиях).

Также машина с МКПП лучше приспособлена для тяжелых условий эксплуатации, чем аналоги с «автоматом». Далее мы рассмотрим основные правила вождения машины с МКПП и как правильно управлять автомобилем, если на машине стоит коробка механика.

Читайте в этой статье

Коробка МКПП: вождение автомобиля с «механикой»

Итак, чтобы понять, как ездить на механике, нужно отдельно учитывать, что на такой коробке водитель должен выбирать и включать/выключать передачи самостоятельно, то есть вручную. В результате вождение авто с механической коробкой передач может показаться сложным для начинающих водителей, а также тех, кто раньше ездил только на АКПП.

Главное, в процессе обучения обращать внимание на ряд нюансов и особенностей. Как правило, в этом случае уже через несколько часов практических занятий даже у новичков отмечается заметный прогресс. Итак, поехали.

  • Особенностью МКПП является наличие педали сцепления. Если просто, при нажатии эта педаль «отсоединяет» коробку от двигателя (подобно нейтральной передаче, более известной как «нейтралка»). Такое отсоединение необходимо для того, чтобы водитель получил возможность плавно и мягко переключать передачи (без ударов, рывков, а также повреждения коробки и двигателя).

Только выжав до упора педаль сцепления, появляется возможность включить нужную передачу при помощи рычага переключения скоростей в салоне авто. Получается, на заведенном двигателе переключать коробку передач можно только тогда, когда педаль сцепления нажата, причем выжата полностью (до упора). Указанная педаль обычно нажимается  только левой ногой, тогда как правая нажимает педали газа и тормоза.

Еще раз напомним, для мягкого и четкого переключения передач необходимо полностью нажимать педаль сцепления и отпускать педаль газа, иначе передача может включаться со скрежетом или хрустом, что приводит к поломкам трансмиссии.

  • Идем далее. Как уже было сказано, передачи в МКПП  переключаются вручную. Зачастую машины с МКПП имеют 5 скоростей (передач)  для движения вперед и одну заднюю скорость.  Также имеется нейтральная передача. На начальном этапе важно усвоить, где находится каждая скорость, а также когда и как нужно включать передачи.

Нейтральная передача означает, что ни одна скорость КПП не включена, то есть усилие от двигателя на колеса не передается. Другими словами, при работающем двигателе и включенной нейтральной передаче автомобиль не тронется с места в случае нажатия на педаль газа, а также не будет ускоряться, если включить нейтралку уже в движении.

Однако важно помнить, что если машину на нейтралке одновременно не зафиксировать тормозами или ручником (стояночным тормозом), авто может покатиться под уклон (как назад, так и вперед). Так вот, нейтралка позволяет мотору работать на холостом ходу, а также двигаться накатом при выключении передачи (делать это  без острой необходимости не рекомендуется). Также из нейтральной передачи водитель может включать нужную скорость для движения вперед или назад.

В процессе обучения важно запомнить, как включаются все передачи МКПП.  Обычно указания нанесены на ручке КПП (сверху рукоятки). Как правило, новичок заранее детально знакомится с работой коробки на практике перед первым выездом.

Далее, каждое включение передачи должно производиться в следующем порядке: нейтраль – выжим сцепления — выбор нужной передачи — плавное отпускание педали сцепления — добавление газа.

  • Первая передача нужна для того, чтобы тронуться с места и разогнать автомобиль до 5-20 км/ч. Эта передача самая тяговитая. Кстати, при трогании с места педаль сцепления нужно отпускать максимально плавно, чтобы избежать резких рывков. Важно почувствовать момент начала передачи крутящего момента на колеса (обычно это момент в середине хода педали сцепления).

Также часто рекомендуется  слегка добавлять газ одновременно с плавным отпусканием педали сцепления, что позволяет добиться уверенного  начала движении и избежать ситуации, когда двигатель глохнет (особенно если авто стартует на подъеме), машина катится назад и т.д.

Кстати, часто проблемы с началом движения на подъем можно решить при помощи следующего приема: затяните ручник (стояночный тормоз), выжмите сцепление, включите первую передачу, плавно отпускайте сцепление и немного добавляйте газ, одновременно опуская ручник. Это поможет избежать нежелательного отката назад.

Вторая передача является «разгонной», автомобиль на ней оптимально разгонять до 40 км/ч. Также подходит для  езды с невысокой скоростью или движения накатом со склона. Третья передача включается на 40 км/ч, на ней оптимально разгонять машину до 60 км/ч. Четвертая предполагает включение на 60 км/ч и разгон до 80-100 км/ч. Пятая передача поддерживает набранную скорость и включается от 100 км/ч.

Обратите внимание, максимально плавно отпускать сцепление нужно только на первой передаче во время старта. После того, как автомобиль начал движение и нужно переключаться на ступень выше или ниже, резко сцепление бросать не нужно, однако и выдерживать такую же плавность, как при старте на первой передаче, также нет необходимости. Опять же, нужно чувствовать момент начала передачи усилия от мотора на колеса.

  • Задняя передача часто включается не так, как другие скорости МКПП. На одних авто для ее включения нужно просто передвинуть рычаг в определенное положение, тогда как на других дополнительно следует «снять» условную защиту-блокировку от случайного включения (потянуть кнопку-рычажок), только после чего удается «воткнуть» заднюю скорость.

Включать заднюю скорость можно только после полной остановки авто. Начинать движение на задней передаче нужно аналогично старту на первой, предельно плавно отпуская сцепление. При этом следует помнить, что задняя передача самая мощная, автомобиль начнет разгоняться достаточно интенсивно при неосторожном обращении с педалью газа.

  • Что касается включения передач, важно переключаться так, чтобы выбранная  передача соответствовала скорости движения и условиям. Например, если водитель давит на газ, но машина движется на низких оборотах и не разгоняется, это говорит о том, что включена слишком «высокая» передача и необходимо, выжав сцепление, переключиться на одну или две ступени ниже.

Если же обороты слишком высокие, тяга хорошая, но скорость не растет, тогда требуется включить повышенную передачу, снизив нагрузки на двигатель и коробку. Обычно новички ориентируются по тахометру, спидометру и звуку мотора, который указывает на  высокие обороты двигателя своим шумом.

Например, зачастую на бензиновых атмосферных моторах с объемом до 2.5 литра оптимально переключаться «вверх» тогда, когда обороты находятся на отметке 3 тыс. об/мин. Переключение «вниз» на 1 ступень происходит в том случае, когда обороты упали до 1200-1500 об/мин и машина уже «не тянет».

Обратите внимание, включение слишком низкой передачи вызывает эффект торможения двигателем и коробкой. Если машина движется на высокой скорости и включенной, например, 5-й передаче с оборотами около 4 тыс./об. мин, то включение 2-й передачи может привести к резкому замедлению, а также поломкам ДВС и КПП, заносу автомобиля,  различным ДТП и т.д.

Также важно учитывать, что для обгонов нужно заранее переключаться с «повышенной» на «пониженную», что позволит добиться более активного разгона автомобиля, быстрого набора оборотов мотора и лучшего отклика на педаль газа.

Полезные советы

Перед запуском двигателя нужно всегда проверять, что рычаг находится в положении нейтральной передачи. В противном случае при попытке завести двигатель  на передаче произойдет рывок, что может привести к ДТП и другим последствиям.

Не следует активно газовать в том случае, если педаль сцепления частично выжата или отпущена не до конца. Это приводит к усиленному износу самого сцепления и неполной передаче тяги от мотора на колеса. Также не следует держать нажатой педаль сцепления дольше 2-3 сек. на светофорах и при кратковременных простоях. Нужно переходить в нейтраль, после чего отпускать педаль сцепления.

Рекомендуем также прочитать статью о том, почему плохо включаются передачи на механике. Из этой статьи вы узнаете об основных причинах, по которым могут возникать проблемы с переключением передач МКПП, передачи включаются туго, водитель испытывает затруднения при включениях и т.д.

Для эффективного снижения скорости движения автомобиля можно использовать низшие передачи (третью и вторую), причем не используя педаль тормоза. Прием хорошо подходит для применения на скользкой дороге в гололед, снег, дождь и т.д.

После того, как двигатель был заглушен, автомобиль на ровной площадке можно оставить на нейтральной передаче, однако нужно не забыть затянуть ручник. При постановке машины на стоянку даже на небольшом уклоне поле остановки мотора нужно включить первую передачу и затянуть ручник. Это позволит избежать самопроизвольного откатывания авто даже в случае проблем с механизмом стояночного тормоза.

Однако перед каждым запуском двигателя следует всегда проверять, что коробка переведена в нейтраль. Еще отметим, что в зимнее время  ручником лучше не пользоваться, что позволит избежать примерзания тормозных колодок к тормозному диску или барабану.

Подведем итоги

Как видно, умение управлять автомобилем с механикой позволяет полностью контролировать машину, использовать специальные приемы, а также развивать и совершенствовать практические навыки вождения.

Также механическая коробка является надежной трансмиссией. При правильном обращении ресурс ее намного выше, чем у АКПП. Также МКПП  позволяет экономить горючее, машину с такой коробкой можно активно эксплуатировать в различных условиях без особых ограничений, задействовать максимум мощности мотора и т.д.

Напоследок отметим, что водитель, который умеет ездить на механике, без труда управляет и автомобилем с АКПП. Если же говорить об обратной ситуации, переучиться с автомата на механику и приобрести необходимые навыки езды на такой коробке намного сложнее.

Читайте также

что это такое и для чего необходима

Как известно, основным назначением трансмиссии является передача крутящего момента от двигателя на ведущие колеса. При этом трансмиссия не только передает, но и преобразовывает крутящий момент. Большинство водителей знают, что ступенчатая коробка передач имеет низшие и высшие передачи. Условно, 1,2 и 3 можно считать пониженной, 4 принято считать прямой передачей, тогда как 5 и 6  повышенной.

Сразу отметим, что  применительно к внедорожникам, грузовикам и различным видам техники такого условного деления недостаточно. Дело в том, что  КПП на подобных машинах имеют не только «низшие» и «высшие» передачи, но и так называемые понижающие передачи. Далее мы рассмотрим, зачем нужна понижающая передача, что это такое и как работает, а также как пользоваться пониженной передачей.

Читайте в этой статье

Для чего нужна пониженная передача

Итак, остановимся на примере внедорожника. В данном случае понижающая передача  позволяет значительно повысить проходимость машины. Простыми словами, наличие понижающей передачи позволяет  такому автомобилю проехать там, где машины с обычной КПП не имеют возможности  преодолеть препятствие и продолжить движение.

Если просто, пониженная передача в трансмиссии позволяет вращать колеса с меньшим количеством оборотов, при этом двигатель работает в диапазоне стандартных оборотов. Такая возможность появляется благодаря тому, что в трансмиссиях подобных авто используется раздаточная коробка (раздатка). В раздатке крутящий момент распределяется по осям ведущих мостов внедорожного  автомобиля.

Чтобы было понятнее, нужно обратить внимание на следующее. Обычно силовой агрегат выдает максимальную мощность при определенном количестве оборотов. Также на определенных оборотах, причем отличных от оборотов максимальной мощности, достигается и максимум крутящего момента, который передается посредством трансмиссии на ведущие колеса.

Так вот, обычно коробки передач выполняются так, чтобы двигатель отдавал максимум момента и мощности  достаточно равномерно на различных скоростях. Первая передача позволяет трогаться с места, причем на такой  передаче «упор» сделан на максимальный крутящий момент, тогда как на 5-ой автомобиль может двигаться с высокой скоростью на оборотах максимальной мощности.

Для стандартных дорожных условий таких особенностей работы КПП вполне достаточно, однако если необходимо преодолевать препятствия, возникают сложности. Дело в том, что, например, при попытке заехать на подъем, причем покрытие скользкое или рыхлое (снег, лед, грязь, песок, размякший грунт), на первой передаче крутящий момент слишком высокий.

Результата — при нажатии на педаль газа машина «зарывается» колесами в снег или грязь, буксует и не может продолжить движение. Если же переключиться на вторую скорость и выше, двигатель попросту заглохнет, так как ему недостаточно оборотов и  мощности для преодоления сложного участка.

Получается, в ситуации, когда нужна высокая мощность двигателя (высокие обороты), однако также необходима плавная езда с невысокой скоростью и небольшой частотой вращения колес, обычная КПП бессильна. Именно с учетом данных особенностей внедорожники получают раздаточную коробку с пониженной передачей.

Так вот, активная пониженная передача имеет высокое передаточное отношение. Это позволяет снизить частоту вращения колес и одновременно раскручивать двигатель до оборотов максимальной мощности.  В результате  машина получает возможность двигаться с низкой скоростью на оборотах максимальной мощности. Такая особенность незаменима на бездорожье, при движении на подъем, на крутых спусках и т.д.

Пониженная передача и особенности использования

Начнем с того, что пониженная (понижающая) передача может присутствовать как в устройстве механической, так и автоматической коробки. При этом наилучшим вариантом принято считать решение с раздаточной коробкой отдельного типа. К сожалению, обычно отдельную раздатку сегодня ставят на дорогостоящие полноценные внедорожники, так как такая коробка повышает вес и приводит к общему удорожанию авто. Если же отдельной раздатки (с собственным рычагом) нет, тогда пониженную передачу нужно включать отдельной кнопкой.

При этом отсутствие отдельной раздаточной коробки даже на полноценных внедорожных авто является большим минусом. Например, на машинах с подключаемым полным приводом авто имеет возможность движения на пониженной передаче только вперед. В определенных ситуациях это серьезный недостаток.

Также нужно помнить, что пониженная передача  на разных авто имеет определенное передаточное число. Чем это число оказывается выше, тем лучше автомобиль «выгребает» на плохом покрытии под нагрузкой.

Еще следует учитывать, что наличие пониженной передачи накладывает на водителя определенные обязательства. Другим словами, нужно уметь пользоваться данным решением, так как некоторые необдуманные действия и грубые ошибки могут вывести КПП из строя. Давайте рассмотрим, если в авто есть пониженная передача, как пользоваться такой передачей правильно.

  • Прежде всего, включение пониженной передачи нужно осуществлять только тогда, когда автомобиль не движется. Например, на МКПП машину сначала нужно зафиксировать педалью тормоза, затем выжать сцепление и передвинуть рычаг раздатки для включения передачи (например, первой пониженной). Современные авто также могут иметь отдельную кнопку электронного включения.
  • Запрещена езда на понижающей передаче по твердому покрытию. Дело в том, что в этом случае трансмиссия подвергается большим нагрузкам, двигатель также работает под большой нагрузкой и сильнее изнашивается.Получается, по грунтовому покрытию или снегу подниматься или спускаться с невысокой скоростью на пониженной можно, однако просто ездить с включенной понижающей передачей по ровной асфальтированной или грунтовой дороге настоятельно не рекомендуется.
  • Чтобы эффект от понижающей передачи был наиболее ярко выраженным, нужно трогаться на высоких оборотах, раскручивая двигатель до оборотов максимального крутящего момента/мощности. Параллельно на авто с МКПП нужно уметь работать педалью сцепления, чтобы не сжечь само сцепление. Даже с учетом того, что нагрузки на сцепление после включения «понижайки» заметно снижаются по сравнению с обычной первой или второй передачей, сцепление все равно можно «подпалить» или даже вывести из строя.

Это возможно, если водитель слишком активно нажимает на педаль газа  и держит ДВС в диапазоне оборотов максимальной мощности одновременной с интенсивной работой педалью сцепления.

Что в итоге

Как видно, пониженная передача в автомобиле, который позиционируется в качестве  внедорожника, является необходимостью. При этом от передаточного отношения будет зависеть и эффективность работы самой понижающей передачи.

Напоследок отметим, что также водитель должен уметь правильно пользоваться понижающей передачей, так как ошибки могут привести к поломкам как самой трансмиссии, так и в отдельных случаях самого двигателя автомобиля.

Читайте также

Коробка переключения передач автомобиля. Зачем она нужна?

Приобретая новую машину, покупатели в первую очередь обращают внимание на тип коробки переключения передач автомобиля – механическая или автоматическая? Однако, мало кто из автомобилистов, особенно из тех, кто недавно сел за руль, знает, для чего же автомобилю нужна коробка передач?

Коробка переключения передач автомобиля — зачем она нужна?

Коробка переключения передач автомобиля предназначена для изменения передаточного числа, проще говоря, чтобы при одних оборотах двигателя ведущие колеса автомобиля могли вращаться с разной скоростью.

Для чего это надо, если скорость автомобиля так же можно регулировать нажатием на педаль газа? Все дело в двух свойствах всех двигателей внутреннего сгорания – это малый диапазон рабочих частот и невысокая мощность агрегата.

Действительно, стандартный двигатель внутреннего сгорания работает в диапазоне 800 – 6000 оборотов в минуту, а вот при движении транспортного средства диапазон сужается еще больше — от 1500 до 4000. Если поддерживать обороты менее полутора тысяч, то агрегат довольно быстро выйдет из строя, так как давление масла в системе будет недостаточным для смазки. При работе на больших оборотах же происходит активный износ деталей, что тоже приводит к выходу двигателя из строя.

Если же соединить двигатель с колесами напрямую, то машина даже не сможет тронуться с места — это второе свойство ДВС – слишком низкая мощность.

{typography legend_blue}Простой пример – попробуйте включить 4 передачу и тронуться с места, в большинстве случаев у Вас ничего не получится, так как во многих автомобилях 4 передача – прямая, то есть двигатель напрямую вращает ведущие колеса. Для этого и предназначена КПП – чтобы облегчить нагрузку на мотор, а так же позволить ему работать в узком диапазоне частот коленчатого вала. {/typography}
На первой или второй передаче машина обладает большой мощностью, но не может двигаться на большой скорости. Пониженные передачи предназначены для трогания автомобиля, подъема в гору, когда двигатель испытывает большую нагрузку, для перевозки тяжелых грузов.

А вот на следующих передачах скорость будет больше, а тягловая мощность меньше, к примеру, въехать на крутой склон на 4 скорости очень трудно – двигатель может попросту заглохнуть.

Помимо этого, коробка переключения передач автомобиля  позволяет выбирать режим движения – вперед или назад. Некоторые неопытные автолюбители считают, что при движении назад, двигатель автомобиля вращается в обратную сторону, однако, это не так – коленчатый вал всегда вращается в одну сторону, движение задним ходом осуществляется лишь за счет дополнительной системы шестерней в КПП.

Обычно, задний ход имеет одну передачу, однако, на некоторых старых моделях автомобилей существовал рычаг «реверса», то есть, при его переключении водитель имел либо 4 передачи вперед, либо 4 передачи назад.

Нейтральное положение рычага коробки передач позволяет отсоединить двигатель от ведущих колес, фактически, КПП служит связующим звеном между двигателем и колесами. В автоматических трансмиссиях имеется и режим «парковка», который выполняет функцию «стояночного тормоза».

Теперь Вы знаете, для чего предназначена коробка переключения передач автомобиля.

Коробка переключения передач автомобиля

Зачем нужна коробка передач? Я ещё только собираюсь учиться по машинам.

трогаешься-первая, поехал-вторая, разогнался-третья, быстро едешь-четвертая, летишь -пятая. И в обратном направлении. Вам лучше коробку автомат. Две пидали, газ и тормоз. И передач две, вперед и назад.

Сам ответил- в эту коробку передачи складывают….:))

ну)))) ) тебе все объяснят на курсах)

Мой друг, можно и на первой выжать и 40 и 60, тока на фиг?

можешь поставить ящик передач

в кратце — для того чтобы машина нормально ехала на разных скоростях то еть гдето можно было поддать газу гдето потише итд

Забудь. Бери машну с коробкой автоматом. И всё. Пусть сама думает, когда ей переключаться.

Внутри скорости переключаются,,,,

ВОТ: ) — <a href=»/» rel=»nofollow» title=»5161469:##:http://www.avtoteach.ru/1_1.php» target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a> <img src=»//otvet.imgsmail.ru/download/08758a1b1aaddc54a168cb42f6be5d0f_i-21.jpg» >

Гаишники и выдали.) ) Когда ездить начнете, поймете кто главный на дороге. И кому права выдают.) ) Если начнете канешна.) ) У меня ваще автомат и права куплены. Я ниче не знаю, мне пофиг!

КПП — Коробка перемены передач предназначена для: Длительного разъединения двигателя от трансмиссии; Изменения крутящего момента и количества оборотов, передаваемых от двигателя к трансмиссии; Включения заднего хода.

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
