Гур как работает: Гидроусилитель рулевого управления: устройство и принцип работы

  • 24.07.2020

Содержание

Гидроусилитель руля: принцип работы

Гидравлический усилитель руля (ГУР) – это система, которая является частью рулевого механизма автотранспорта и предназначена для облегчения усилий рук водителя при управлении направлением движения. ГУР полностью сохраняет необходимую «обратную связь», обеспечивает устойчивость движения автотранспорта и однозначность задаваемой ему траектории.



Автовладельцы старших поколений прекрасно помнят, какие явные мускульные усилия требовались для каждого проворачивания рулём колёс, особенно при движении на малых скоростях. Потому и женщин за рулём было меньше (это не единственная причина, конечно, но одна из основных).

Решил эту проблему стал гидравлический усилитель (ГУР) – специальный механизм, которым стали оборудовать сначала рулевые механизмы грузовых машин, а потом он был перенесён и на легковые автомобили. ГУР помогает водителю преодолевать силу естественного сопротивления механизмов и трения шин о землю, облегчая вращения рулём. Он создаёт дополнительные усилия при повороте рулевого колеса, за счёт гидравлического давления.

В советском автопроме гидроусилитель руля впервые был применён ещё в 1950 году, на карьерных самосвалах МА3-525. Первым советским легковым автомобилем, оснащённым ГУРом, стал автомобиль представительского класса ЗИЛ-111 (в 1958 года). Широкого распространения гидроусилитель руля в автопроме долго не получал.

Однако в наше время уже стало трудно себе представить автомобиль, не оснащённый усилителем рулевого управления. Усилители могут стать электрическими (ЭУР), гидравлическими (ГУР), или электрогидравлическими (ЭГУР). Однако наиболее распространённым типом механизма усиления рулевого управления стал именно ГУР – благодаря лучшей экономической целесообразности его использования. Гидроусилитель немного более громоздкий, чем электроусилитель. Зато он и не требует точной, скоординированной работы датчиков, ЭБУ и самого электропривода.

Он устроен таким образом, что в случае выхода усилителя из строя полностью сохраняется возможность управления автомашиной. Хотя усилие на рулевом колесе, конечно, и становится более тяжёлым.

Для легковушек главным назначением ГУРа является обеспечение комфорта. Управлять транспортным средством, которое оснащено гидравлическим усилителем руля, намного легче и удобнее. Плюс к снижению мускульных усилий, водителю требуется совершать меньше оборотов руля. Такое положение вещей важно при выполнении парковок и маневрировании на узких участках, в стеснённых условиях.

Сохранение управляемости автомашиной, со смягчением ударов, которые передаются на руль при наезде управляемых колёс на дорожные неровности дороги. В этом состоит ещё она важная функция ГУРа.

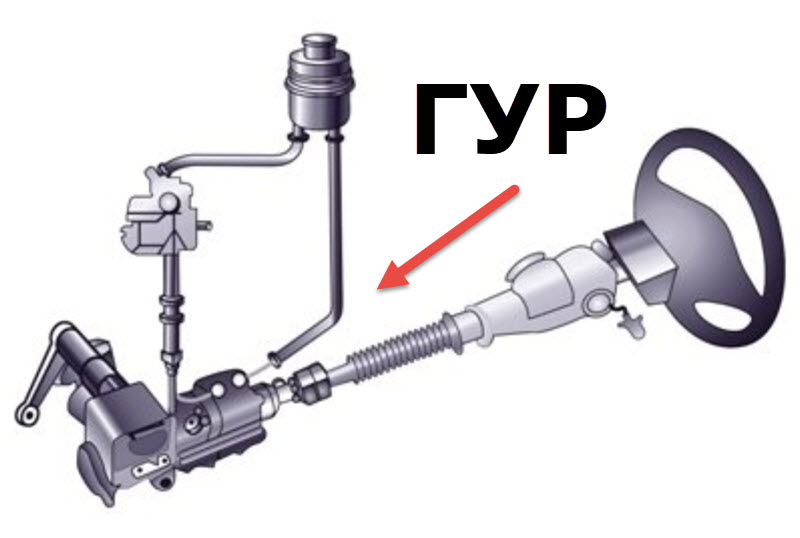

Местонахождение частей и состав гидравлического усилителя руля

Гидронасос расположен неподалёку от шкива коленчатого вала и соединяется с ним приводным ремнём. В зависимости от конструкции автомобиля, тот же привод может приводить в движение вал генератора и помпы. Управляющий клапан, он же – распределитель, является встроенным в механизм рулевого вала и отзывается на повороты рулевым колесом в ту или иную сторону, благодаря специальному устройству – торсиону.

Местонахождение гидравлического цилиндра зависит от вида рулевого механизма. В большинстве автомашин он является вмонтированым в рейку и представляет собою поршень, который толкает её в необходимом направлении. В машинах с червячным приводом руля (так называемая рулевая колонка) цилиндр является отдельным агрегатом. К нему подсоединены тяги, которые отвечают за повороты передних колёс.

Указанные элементы объединяются в единую систему патрубками, которые рассчитаны на высокое давление. По ним циркулирует рабочая жидкость – масло. Её запас размещён в расширительном бачке, который установлен в самом высоком месте гидросистемы.

Местонахождение частей и состав гидравлического усилителя руля

В этом бачке для рабочей жидкости размещён фильтрующий элемент и щуп для контроля за её уровнем. При помощи масла трущиеся пары смазываются механизмов, плюс передаются усилия от насоса к гидроцилиндру. Фильтром от грязи и мелкой металлической стружки, образующейся в процессе эксплуатации, служит имеющаяся в бачке сетка.

Если расширительный бачок сделан из полупрозрачного пластика, то уровень жидкости, находящейся в нём, можно проверить простым визуальным осмотром. Но если пластик непрозрачный, либо бачок использован металлический, тогда уровень рабочей жидкости можно проконтролировать при помощи щупа.

В некоторых автомашинах уровень рабочей жидкости ГУРа есть возможность проверить только после кратковременной работы мотора, либо при вращении рулевым колесом несколько раз в разные стороны, в процессе работы двигателя на холостом ходу. На щупе (или же на самом расширительном бачке) имеются специальные насечки или отметки.

Конструкция механизма

Состоит гидравлический усилитель рулевого колеса из нескольких основных элементов, которые соединены между собою маслопроводами. Это

  • роторный насос, приводимый в движение ременной передачей от коленвала мотора автомобиля;
  • гидрораспределитель, который направляет усилие в нужные стороны;
  • гидравлический цилиндр с поршнем, который жёстким образом (рейками либо тягами) связан с рулевым механизмом;
  • расширительный бачок с необходимым запасом гидравлической жидкости (масла).

Насос

Насос гидроусилителя руля нужен для того, чтобы в системе поддерживалось необходимое давление, а также постоянно происходила циркуляция масла. Он устанавливается на блоке цилиндров двигателя, работает от шкива коленвала с помощью приводного ремня.

В принципе, конструктивно данный насос может быть разного типа. Однако на практике повсеместное распространение получили насосы лопастные. Они отличаются высоким коэффициентом полезного действия и серьёзной устойчивостью к износу. Рабочие механизмы данного насоса – вращающийся ротор с лопастями – размещены в металлическом корпусе. В ходе вращения лопасти захватывают рабочую жидкость и под давлением нагнетают её в гидрораспределитель, а далее – в гидроцилиндр.

Насос

Поскольку привод насоса производится от шкива коленвала, его производительность и давление напрямую зависят числа оборотов двигателя. Чтобы давление поддерживалось на нужном для нормальной работы уровне (100-150 Бар), применён специальный клапан. Это пневматический либо гидравлический дроссель, который действует автоматически.

Гидрораспределитель

Распределитель гидравлического усилителя руля смонтирован на рулевом валу, или же на элементах рулевого привода. Его назначением является направление потоков рабочей жидкости в соответствующую полость гидроцилиндра, либо её возвращение в расширительный бачок.

Главные элементы распределителя ГУРа – это торсион, поворотный золотник и вал распределителя. Торсион – это тонкий пружинистый металлический стержень, который закручивается под воздействием крутящего момента. Золотник и вал распределителя – это две цилиндрические детали с каналами для жидкости. Они вставлены друг в друга. Золотник связывается с шестернёй рулевого механизма, а вал распределителя – с карданным валом рулевой колонки, т.е. с рулём. Торсион одним концом прикреплён к валу распределителя, а его другой конец вставлен в поворотный золотник.

Гидрораспределитель

Распределитель бывает осевым (если его золотник перемещается поступательно), либо роторным (когда золотник вращается).

Гидроцилиндр + соединительные шланги

Гидравлический цилиндр встроен в рейку. Он состоит из поршня и штока, который перемещает рейку под действием давления рабочей жидкости. Соединительными шлангами высокого давления обеспечивается циркуляция масла между распределителем, гидроцилиндром и насосом.  Из расширительного бачка в насос, и из распределителя обратно в расширительный бачок масло течёт по шлангам низкого давления.

Гидроцилиндр + соединительные шланги

Гидроцилиндр + соединительные шланги

Принцип работы гидроусилителя

Главная особенность гидроусилителя руля состоит в том, что система задействуется сразу же после запуска двигателя автомобиля, так как вал гидронасоса вращается синхронно с коленчатым валом мотора. Пока водитель не работает рулём, образующееся в маслопроводах давление сбрасывается в расширительный бачок. Принцип работы гидравлического усилителя руля заключается в преобразовании давления рабочий жидкости, создаваемого гидронасосом, в механическую работу, совершаемую поршнем гидроцилиндра. Алгоритм функционирования ГУРа таков:

Рабочая жидкость перекачивается по системе, а избыток давления отправляется в расширительную ёмкость, пока водитель не начнёт поворачивать рулевым колесом. Во время поворота рулём торсион распределителя улавливает направления вращений, за счёт чего срабатывает один из двух клапанов, который открывает проток гидравлической жидкости к поршню цилиндра.

Масло с одной стороны надавливает на поршень, заставляет его толкать рейку или тягу в нужном направлении, пока шофёр не перестанет поворачивать руль. Когда рулевое колесо останавливается в любом положении, то гидрораспределитель закрывает клапан, а поршень прекращает подталкивать рейку.

Принцип работы гидроусилителя

При вращении рулевого колеса в обратную сторону первый клапан закрывается, и сразу же срабатывает второй. Жидкость поступает к поршню с другой стороны, заставляя его передвигаться и толкать рейку в другом направлении.

К примеру, автомобиль стоит с работающим двигателем на месте, и его колёса при этом установлены прямо. В этом положении гидроусилитель руля не работает, а его жидкость просто перекачивается насосом по системе – из расширительного бачка в гидрораспределитель и назад.

Водитель начинает вращения рулевым колесом. Крутящий момент от руля передаётся валу гидрораспределителя и дальше – торсиону, который начинает закручиваться. Поворотный золотник в тот момент не вращается, так как ему не даёт это делать сила трения. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления масла в одну из полостей гидроцилиндра (в зависимости от того, куда водитель поворачивает руль). Вся рабочая жидкость под давлением отправляется в гидроцилиндр. Масло из второй полости гидроцилиндра поступает в сливную магистраль, и далее в расширительный бачок. Оно надавливает на поршень со штоком, за счёт чего рулевая рейка перемещается и колёса поворачиваются.

Когда водитель прекращает поворот рулевого колеса, однако продолжает удерживать его в повёрнутом положении, рулевая рейка при её перемещении вращает поворотный золотник и выравнивает его относительно вала гидрораспределителя. В тот момент распределитель ставится в нейтральное положение, и рабочая жидкость снова начинает просто вхолостую циркулировать по системе, не совершая работы (как это было при стоящей на месте машине и прямолинейном положении её колёс).

Схема работы гидравлического усилителя руля

Если поворачивать рулевое колесо до упора и при этом увеличивать обороты двигателя нажатием на педаль газа, то давление в контуре гидроусилителя повышается до максимальных значений. Это может привести к протечке сальников и даже к разрыву шлангов. Поэтому производителями автомобилей с гидроусилителями и не рекомендуется удерживать рулевое колесо в крайнем положении дольше пяти секунд.

Схема работы гидравлического усилителя руля

Если по каким-либо причинам мотор автомобиля заглохнет, или сам гидроусилитель руля сломается и откажет, то у водителя при этом сохранится полный контроль над передними колёсами его автомашины. Просто для поворачивания рулевого колеса водителю уже придётся прилагать некоторые мускульные усилия. Как в «старые добрые времена».

Плюсы и минусы гидроусилителя руля

Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.

Надёжность

Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.

Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.

Комфорт

Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.

Быстрое реагирование

Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.

Лучшая точность и острота управляемости

Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.

Плюсы и минусы гидроусилителя руля

Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.

Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.

Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.

Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.

ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.

Что предусматривается правилами обслуживания ГУРа

Для обеспечения бесперебойной работы гидроусилителя руля требуется периодически выполнять такие операции по уходу и обслуживанию:

контролировать уровень и состояние рабочей жидкости ГУРа в расширительном бачке;

время от времени осматривать патрубки и штуцеры системы: не появились ли растрескивания и протечки масла;

производить замену гидравлической жидкости – в соотвествии с интервалом, который указан в инструкции по эксплуатации и ремонту;

обращать внимание на появление посторонних шумов, говорящих о серьёзном износе подшипников гидронасоса;

своевременно менять износившийся приводной ремень гидроусилителя руля, чтобы он не порвался в самый неподходящий момент – где-нибудь в дальней дороге. Если проявляются толчки и удары в рулевое колесо – то это характерный признак растянутого, изношенного приводного ремня гидронасоса. Когда ремень проскальзывает, то насос начинает работать рывками, и масло поступает в систему с хорошо различимой пульсацией.

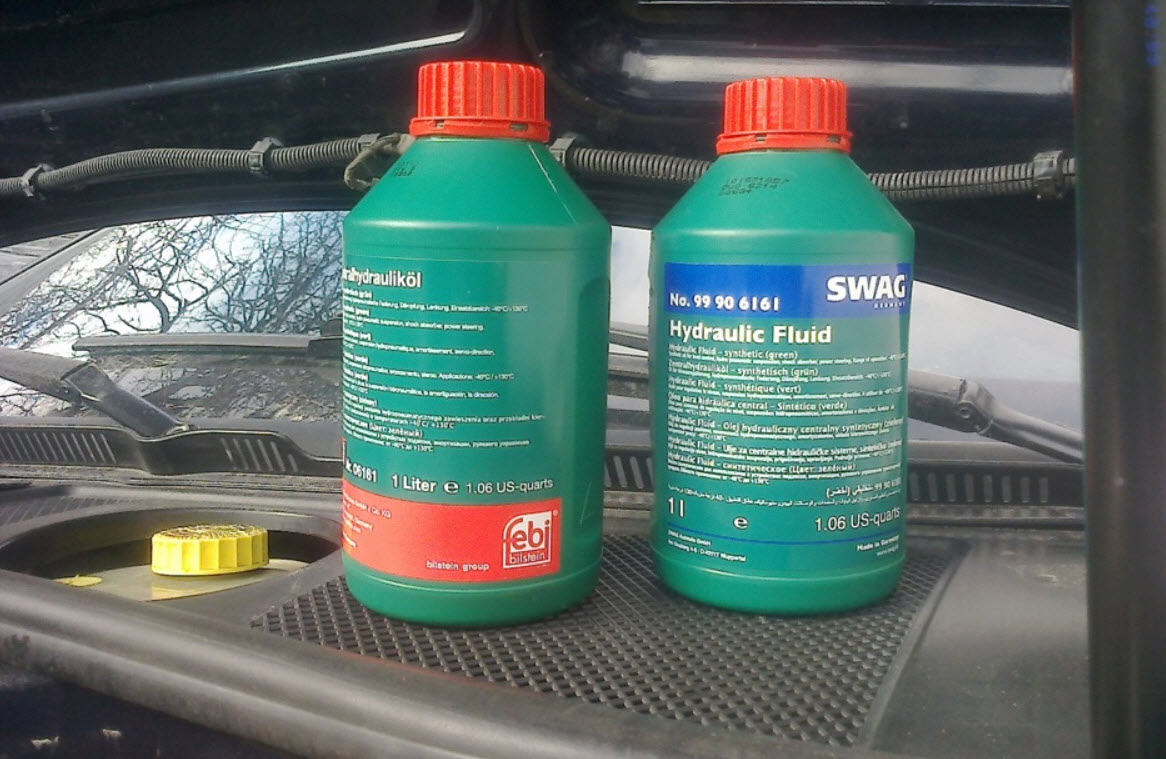

Масло для ГУРа

Жидкость, которая заливается в систему гидроусилителя руля, играет роль не только рабочего тела всего механизма, но ещё и смазки для насоса. В связи с этим, при её доливках либо заменах необходимо использовать масла, рекомендованные производителями, чтобы не допустить преждевременного выхода насоса из строя.

В теории, рабочей жидкостью ГУРа можно пользоваться весь срок эксплуатации автомобиля (как и маслом в коробке переключения передач). Однако на практике рекомендуется всё-таки периодически (примерно раз в 3-5 лет) менять масло гидроусилителя.

Ведь в ходе эксплуатации ГУРа всегда повышается температура его элементов. За счёт этого греется и рабочая жидкость, что ведёт к ухудшению её физических свойств. Присадки в её составе ведь деградируют от нагрева и трения, и гидравлическая жидкость постепенно начинает терять свои качества.

Когда при контроле состояния масла ГУРа в нём замечены мелкие посторонние частицы, или чувствуется горелый запах – это значит, что точно настало время для замены, и произвести её нужно как можно быстрее.

Менять надо масло и тогда, когда проявились признаки неисправности в гидроусилителе. Это тяжёлый ход руля, шумная работа насоса. Они говорят о том, что во время работы появиляются воздушные пробки, и надо масло поменять либо долить.

Объём рабочей жидкости при полной её замене не превышает полутора литров. Для масла ГУРа замеряется два уровня: холодный и горячий. Холодный уровень – это та точка, при которой температура рабочей жидкости находится в пределах от 0 до 30-ти градусов. Уровень горячий – та точка, при которой температура масла находится в пределах от 50-ти до 80-ти градусов.

Масло для ГУРа

Масло, которое заливается в систему гидроусилителя руля – это универсальные жидкости ATF или Multi HF, которые применяются не только в ГУРах, но и в автоматических коробках переключения передач. Любо – специализированные масла, разработанные специально и только для гидроусилителя, которые маркируются как PSF.

Выбирая масло для ГУРа, лучше ориентироваться на рекомендации автопроизводителя, и делать указание из сервис-книжки машины «выбором №1».

Как и моторное масло, рабочие жидкости для ГУРов могут делаться на минеральной, полусинтетической или синтетической основе. Выбирать надо тот, что рекомендован именно для данной модели автомобиля, во избежание возможного несоответствия химического состава разных рабочих жидкостей и, соответственно, повреждения металла отдельных элементов системы или резиновых уплотнителей.

Гидроусилитель руля стал для автомобилистов всего мира счастливой возможностью крутить руль практически без мускульных усилий – что называется, «двумя пальцами». А особенно – для автомобилисток.

Комфортное и лёгкое управление машиной превратились из роскоши в общераспространённый стандарт. ГУР надёжен и безотказен, однако, как и любой механизм, требует некоторого минимального внимания к себе, своевременного ухода и устранения неисправностей.

что это, устройство и принцип работы

Даже если водитель автомобиля обладает большой физической силой, вращение тугого руля вряд ли доставит ему удовольствие. Поэтому усилители рулевого управления появились давно, а классическим способом ослабить сопротивление привода стал гидравлический принцип.

Содержание статьи:

Потом конструкторы стали широко применять электрические усилители, но гидравлика используется до сих пор, поскольку имеет свои преимущества.

Зачем в машине гидроусилитель рулевого управления

Передние управляемые колёса поворачиваются с помощью достаточно сложного привода от рулевого колеса. Наибольшее усилие для их поворота потребуется в том случае, когда автомобиль стоит на месте или катится на очень небольшой скорости.

При этом возникает значительная сила трения протектора по асфальту, связанная с тем, что без частичного проскальзывания повернуть достаточно широкое колесо невозможно.

И чем больше пятно контакта шины с покрытием дороги, тем сопротивление выше. А современные шины как раз и стремятся сделать такими, чтобы улучшить управляемость автомобиля и снизить вероятность срыва в скольжение увеличением площади этого пятна.

Читайте ещё: Что такое Хэтчбек, плюсы и минусы кузова легкового автомобиля

К тому же свойства резиновой смеси максимально оптимизируют под увеличение коэффициента трения в любых дорожных условиях.

На пути от руля до колёс расположено ещё несколько пар трения, усилие рук водителя ослабляется в подшипниках рулевой колонки, зубчатой передаче рулевого механизма и шаровых сочленениях рулевых тяг и наконечников.

Ось поворота колеса также зафиксирована шаровыми шарнирами и подшипниками опор амортизационных стоек, в зависимости от типа подвески. Все эти механизмы не просто добавляют паразитное усилие, они умножают нужный для поворота момент.

Наступает ситуация, в которой подобное ослабление возможностей водителя становится не просто некомфортным, но и небезопасным. Автомобили создаются не только для чемпионов мира по тяжёлой атлетике.

Между тем, совсем рядом под капотом находится мощный источник энергии в виде силового агрегата. Вполне логичным решением стало отобрать немного его возможностей и направить их в помощь рукам водителя.

Заодно уменьшить диаметр рулевого колеса, который стал достигать в некоторых старых машинах совсем уже гигантской величины. Был придуман и построен гидравлический усилитель, который способен чутко реагировать на обозначенный водителем поворот руля, прикладывая в ту же сторону многократно большее усилие.

Гидравлический – потому что тогда электрические моторы, датчики и системы управления ещё не были достаточно развиты и проработаны.

Как устроен ГУР

Основой усилителя стал принцип перераспределения силового давления, генерируемого гидравлическим насосом с механическим приводом от двигателя автомобиля.

Мощности тут хватает с избытком, поэтому разработка свелась к точному её дозированию и обеспечению надёжности.

Принцип работы

Как и во всех прочих усилителях, устройство подразделяется на силовой канал и управляющий. Небольшое усилие, прикладываемое к органу управления, вызывает перераспределение сил в исполнительном устройстве, создавая значительное давление в указанном таким образом направлении.

Практически принцип реализован в конкретных узлах ГУР:

  • насос высокого давления, приводимый в действие через ременную передачу от шкива коленчатого вала двигателя;
  • исполнительный гидроцилиндр, интегрированный в рулевой механизм;
  • рабочее тело системы, специальная жидкость, циркулирующая внутри ГУР;
  • напорный бачок, где хранится запас жидкости;
  • управляющий золотник-распределитель;
  • шланги высокого и низкого давления.

Гидронасос создаёт необходимое давление, величина которого рассчитана на максимальное усилие, приложенное к рулевой рейке или иному механизму, передающему поворот от рулевой колонки к трапеции.

В исходном состоянии насос работает вхолостую, перекачивая жидкость из прямой магистрали в обратную, не встречая сопротивления и не отбирая мощность от двигателя.

Когда водитель начинает поворачивать руль, распределитель давления упруго деформируется за счёт сопротивления со стороны рулевой трапеции и начинает с помощью золотника открывать путь основному потоку жидкости к соответствующей стороне поршня исполнительного цилиндра, в зависимости от направления поворота.

По теме: Почему появляется вибрация в салоне автомобиля

На поршень оказывается давление и возникает сила, прикладываемая к рейке. Эта сила направлена в ту же сторону, куда давит шестерня рулевой колонки, силы складываются, что и даёт эффект усиления.

Чем больше сопротивляется рейка, например в условиях парковки, тем сильнее открывается золотник и степень усиления растёт. Водителю не приходится прикладывать значительных усилий, что и воспринимается как появившаяся лёгкость в рулевом управлении.

Если упругие свойства распределителя настроены на максимальное усиление, то руль вращается очень легко, что не всегда желательно. Поэтому принимаются дополнительные меры по регулировке усиления.

Какое масло лить в гидроусилитель

Конкретная марка масла указывается в спецификации каждого автомобиля. Часто применяется жидкость для автоматических коробок передач, хотя такой подход имеет свои недостатки.

В целом масла похожи, имеют примерно одинаковые температурные характеристики, вязкость и прочие основные свойства. Но есть одно существенное отличие.

В АКПП маслу приходится работать с управляющими фрикционами. Это пакеты дисков, за счёт трения в которых давление преобразуется в крутящий момент. Поэтому снижать «мокрое» трение до близкой к нулю величины нежелательно, механизм просто не сможет работать.

Обеспечение такой парадоксальности свойств требует особой рецептуры присадок, что в случае применения в ГУР ничему не поможет, зато снизит другие полезные качества масла.

Поэтому производители стараются рекомендовать узкоспециализированные масла для ГУР. Хотя на практике часто используется ATF – масло для АКПП, ничего страшного при этом не происходит. Иногда даже оно прямо предписывается инструкцией.

Основные неисправности ГУР

Как следует из принципа действия, неполадки здесь типичны для любой другой гидравлики.

  1. Чаще всего первой неисправностью становится течь масла из механизмов в результате старения и износа уплотнений. Сами детали недороги, но для их замены потребуются сборочно-разборочные операции, требующие высокой квалификации.
  2. Появление воздуха в системе. Это связано с теми же уплотнениями или с падением уровня жидкости в бачке ГУР. Усилитель начинает работать рывками и неоднородно при смене направления поворота руля. Сам по себе воздух легко прокачивается по методике из инструкции, но без устранения причин его появления это поможет ненадолго.
  3. Ослабление приводного ремня при его износе. Натяжку ремня надо периодически регулировать, а также менять его в соответствии с регламентом или при появлении видимых дефектов, надрывов, заусенцев, масляного загрязнения.
  4. Поломка насоса. Давление падает, усиление пропадает, руль становится тугим. При частичных дефектах насос издаёт нештатные звуки, воет, а усилие на руле неоднородно. Теоретически его можно восстановить, но на практике насос меняется в сборе. Служит он очень долго при условии регулярной замены масла и соблюдении его качества.
  5. Ещё более редко встречаются поломки управляющего распределителя и рабочего цилиндра. Кроме утечек через манжеты, о чём говорилось выше. Симптомы те же, неравномерное и увеличенное усилие на руле, вой насоса.
  6. Старение шлангов. Трещины здесь недопустимы из-за высокого давления, лопнувший шланг приведёт к полной потере масла, после чего насос быстро выйдет из строя.

Одним из самых тяжёлых режимов, ведущих к перегреву жидкости и поломкам – это поворот руля на максимальный угол с удержанием его в этом положении.

Усилитель стремится отдать свой максимум, но колёса уже повёрнуты до упора. Так делать нельзя, узлы ГУР обойдутся недёшево.

Преимущества и недостатки

Конкурировать гидроусилителям руля приходится с электрическими усилителями (ЭУР). Недостатков не лишено ни одно из этих устройств. Но ГУР незаменим там, где требуется значительная мощность для усиления, например, на тяжёлых автомобилях или на спортивных, где важно равномерное усилие при быстром вращении, что также требует значительного запаса по мощности.

Аналогичный электромотор с редуктором имел бы большую массу, габариты, и сильно нагружал бортовую электросеть.

Это интересно: Как почистить фары изнутри и снаружи не разбирая

При этом ГУР с большим трудом поддаётся тонкой настройке, что связано с ограниченными возможностями чисто механического распределителя управляющего давления. Он не может учитывать дополнительные параметры движения, такие как скорость, угол поворота колёс, состояние дорожного покрытия.

Для совмещения полезных качеств ГУР и ЭУР были созданы электрогидравлические системы, где давление насоса создаётся или модулируется чисто электрически, что позволяет управлять им от бортового компьютера. Функции существенно расширяются.

К недостаткам можно отнести и необходимость периодического обслуживания ГУР. Надо вовремя менять масло, следить за сохранностью уплотнений и прочих деталей гидравлики. Но это не так сложно, делается относительно редко, поэтому ГУР продолжают успешно применяться на самых разных автомобилях.

Гидроусилитель руля: описание,функции,назначение,устройство,фото,видео. | АВТОМАШИНЫ

В последнее время, практически все автомобили комплектуются гидроусилителем рулевого управления. Гидроусилитель руля (ГУР) изначально был предназначен для грузовых автомобилей, а также многих всевозможных видов различной техники сельскохозяйственного назначения. В то время данное устройство было предназначено вовсе не для улучшения комфорта. Это связано с тем, что руль многих грузовых автомобилей практически невозможно повернуть без усилителя. Сейчас же он упрощает поворот колес и легковых автомобилей, уменьшая передаточное число механизма и диаметр рулевого колеса. Что же такое гидроусилитель руля и как он работает, а также рассмотрим его достоинства и недостатки.

Содержание статьи

История создания гидроусилителя руля

К концу 30-х годов на карьерные самосвалы ставили первые усилители рулевого управления. В начале ими были пневмоусилители, они запитывались через компрессор уже существующей системы пневматических тормозов. Однако гидравлика, являясь дороже и сложнее пневматики, выполняла работу точнее и тише. Ее и взяли во внимание конструктора легковушек. Американцы (главные ценители комфорта) первые выпустили серийный ГУР. Первый автомобиль, который имел в стандартной комплектации гидравлический усилитель руля это Chrysler Crown Imperial (1951 г.). Европа в 1954 году поставила гидроусилитель на Citroen DS 19.

Функции и назначение ГУР


Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным  гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

  • надежность системы и бесшумность при работе
  • простота обслуживания и минимальный размер устройства
  • технологичность и экологическая безопасность
  • небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение
  • легкость и плавность рулевого управления
  • обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля
  • обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле
  • возможность управления автомобилем при выходе системы из строя

Устройство гидроусилителя руля

Кратко говоря, ГУР – это устройство, в основе которого является насос. Он приводится от коленвала ремнем, втягивает масло из бачка и подает под большим давлением в распределитель.

Распределитель следит за усилием на руле и, дозировано, способствует повороту управляемых колес. С этой целью, в устройстве гидроусилителя руля, используется следящий механизм, зачастую это торсион, который встроен в разрез рулевого вала.
Пока машина стоит либо едет прямо, на рулевой вал не действуют никакие усилия, торсион не закручен, закрываются каналы дозировки распределителя, масло сливается в бачок.

При повороте руля, колеса оказывают сопротивление: чем больше идет усилие на руль, тем сильнее закручивается торсион. Дозирующие каналы открываются и масло идет в исполнительный механизм. Он может быть разным, но зачастую, выполнен заодно с рулевым механизмом. Рабочей жидкостью в гидроусилителях на иномарках используют масло ATF – такое же, как и в автоматических коробках передач. Оно доступное по цене и доступности. Вот краткое описание устройства ГУР.

Плюсы и минусы ГУР

Бесспорным преимуществом ГУР и его главное свойство – облегчить работу рук при маневрах во время парковки. Но усилитель имеет еще одно полезное свойство – он смягчает усилие на руль от ударов о неровности дороги.

Недостаток ГУР это отсутствие либо малое реактивное усилие на рулевом колесе. Гидроусилитель черезчур сильно помогает водителю, исключая возвращающееся усилие, которое обеспечивает «чувство автомобиля». И конструкторам при разработке и регулировке ходовой части нужно достичь отменной информативности рулевого привода и в то же время не сделать руль слишком тугим.
Учитывать нужно много факторов: продуктивность насоса, геометрию задней и передней подвески, углы монтирования колес, сводные характеристики резины и даже жесткость скручивания кузова!

Потому хорошие автомобили в этом плане попадаются крайне редко. Все же многие фирмы сознательно отказываются от информативности в пользу комфорта, зная симпатию своей клиентуры. Яркий тому пример – автомобили Toyota. Хотя в Европе все наоборот.

Плоды труда конструкторов вызывают восторг. Еще одно задание для них – сделать так, чтобы при небольшой скорости руль оставался легким, а на большой делался упругим и информативным. Есть разные выходы из положения. В схемы немецких гидроусилителей известной фирмы ZF (все модели Jaguar, Audi A6 & A8, BMW 5-й и 7-й серии) добавлен электрогидравлический модулятор давления. При увеличении скорости он сдерживает давление в рабочем контуре, из-за чего помощь гидроусилителя приравнивается к нулю.

Имеется еще один способ решения проблемы – приводить насос гидроусилителя от электромотора вместо коленчатого вала. Меняя частоту вращения электропривода при помощи электроники, есть возможность варьировать эффективность насоса как заблагорассудится.

А можно ли менять передаточное отношение ГУР?

Как ни как около нулевой позиции руля, когда едешь прямо с большой скоростью, избыточная острота рулевого управления пользы не приносит, принуждая водителя напрягаться. А при развороте либо парковке, напротив, хотелось бы обладать меньшим передаточным отношением, для поворота руля на меньший угол. В этих целях в устройство ГУР внедрены схемы реечных рулевых механизмов.

Обслуживание гидроусилителя

Хозяин автомобиля, оснащенного ГУР, может самостоятельно выполнять следующие операции:

  • следить за уровнем и состоянием жидкости в расширительной емкости;
  • периодически осматривать патрубки и штуцеры на предмет растрескивания и протечек масла;
  • менять гидравлическую жидкость с интервалом, указанным в инструкции по эксплуатации;
  • отслеживать появление посторонних шумов, возникающих при критическом износе подшипников насоса;
  • своевременно менять приводной ремень, чтобы он не оборвался где-нибудь по дороге.

Жидкость, залитая в систему гидроусилителя, служит не только рабочим телом, но и смазкой для насоса. Поэтому при доливке либо замене важно использовать рекомендуемые производителем масла, иначе агрегат может преждевременно выйти из строя.

Бачок ГУР


Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Л

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

ПОХОЖИЕ СТАТЬИ:

  • Мерседес Виано: обзор,описание,фото,видео,комплектация,характеристики
  • DS-X Concept — футуристический спортивный автомобиль, разделенный на две части
  • Новый Opel Кроссланд X будет выпускаться с несколькими интересными функциями — видео
  • Тест Opel Insignia Sports Tourer 2.0 CDTI AT8 Elite
  • Новый Citroen Berlingo Van получил титул Международного фургона года 2019
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Фольксваген Туарег 2020 года c новым интерфейсом App-Connect и тремя дополнительными USB-разъемыми
  • ауди а6: фото,цена,описание,обзор,видео,комплектация.
  • Мерседес 221 описание характеристики неисправности фото видео обзор
  • Ауди 80 б3: технические характеристики,тюнинг,фото,видео,модификации
  • Бмв 7 серии фото,цена,обзор,видео,комплектация,технические характеристики.
  • bmw m235i coupe (f22) обзор описание характеристик комплектация фото видео.
  • bmw f13: обзор,комплектация,цена,технические характеристики,отзывы,фото,видео.
  • Volkswagen T-Roc 2018: обзор,технические характеристики,30 фото,видео,габариты,цена,комплектация.
Как работает гидроусилитель руля: устройство и схема работы

Всем привет! Сегодня говорим о том, как работает гидроусилитель руля на автомобилях.

В действительности сейчас сложно себе представить автомобиль, который не был бы оснащен усилителем руля. Кстати, тут мы уже сравнивали ГУР и ЭУР, потому к этому вопросу возвращаться не станет.

Наиболее распространенным остается именно гидравлический узел. Это устройство может применяться на большом количестве авто. Хотя на Ниве, на Опель, автомобилях Тойота, КАМАЗ, УАЗ, Газель и многих других. Что уж говорить, если ГУР ставится даже на ЗИЛ 130. Думаю, некоторым из вас хорошо знакомы такие усилители как ЮМЗ 6 или МТЗ 80.

Но сейчас немного не об этом.

гур

В рамках нашего материала хочется узнать что-то новое и полезное, проверить ваши знания в области усилителей рулевого управления на авто. Возможно, в отдельном материале поговорим про все возможные неисправности ГУР. К примеру, почему руль плохо или туго вращается, клинит при повороте в одну сторону, работает рывками и пр.

Функционал и назначение

ГУР входит в состав рулевого стандартного управления транспортного средства. Он обеспечивает создание дополнительного, необходимого водителю, усилия при повороте автомобильного руля. Это реализуется за счет создаваемого гидравлического давления.

В случае с легковыми авто перед ГУР стоит основная задача. Это обеспечение комфорта во время управления. Рулить машиной с таким узлом намного проще, легче и удобнее. Для поворота или маневра совершать по несколько полных оборотов руля не приходится. А это наиболее сильно проявляется на узких участках дороги, на парковке и пр.

Также устройство ГУР позволяет сохранять управляемость и смягчать получаемые при наезде на неровности удары в рулевое колесо. Или просто в баранку.

руль с гур

Предъявляемые требования

Думаю, если вам этот материал окажется полезным, будет создана еще одна статья. В ней мы говорим о том, какие неполадки могут случаться с этим узлом.

К примеру, мы уже отдельно изучали причины скрипа руля при вращении. Еще отдельно рассматривался вопрос, когда руль не возвращается в исходное положение. В этих случаях потенциальным виновником также часто выступает гидрач.

Чтобы ГУР обеспечивал надежную и качественную работу, он должен соответствовать определенным требованиям. Среди них:

  • надежность и качество сборки;
  • бесшумность;
  • простота даже самостоятельного обслуживания;
  • минимально возможные габариты;
  • экологичность;
  • автовозврат руля в исходное положение;
  • плавность;
  • пропорциональность усилий;
  • сохранение работоспособности рулевого узла при поломке ГУР и пр.

Действительно важные требования. И если даже ГУР перестал им соответствовать, у водителя должна сохраняться возможность доехать до ближайшего СТО или своего гаража, к примеру. А не просто стоять и на холостых оборотах дожидаться эвакуатор.

комплект гур

Особенности устройства

Теперь поговорим непосредственно про устройство рассматриваемого узла.

Важным преимуществом системы является то, что ее можно поставить на рулевые механизмы различных типов. В случае с легковушками наиболее распространенными остаются реечные узлы.

Если отталкиваться от такого механизма, тогда схема самого ГУР будет состоять из:

  • бачка, внутри которого находится рабочая жидкость;
  • насоса;
  • золотникового распределителя;
  • гидроцилиндра;
  • соединительных шлангов.

Бачок представляет собой емкость, где находится рабочая жидкость. А именно специальное масло. Резервуар включает в себя фильтр и щуп, которым проверяется уровень.

гур бачок

Само масло отвечает за смазывание трущихся элементов, а также передает усилие от самого насоса непосредственно к цилиндру. То есть гидроцилиндру, как вы поняли.

Насос служит для поддержания правильного давления и обеспечения циркуляции жидкости. Причем этот узел ставится на блок цилиндров мотора, и работает от шкива коленвала. Сами насосы могут отличаться по своей конструкции. В основном это корпус из металла, внутри которого находятся вращающиеся на роторе лопасти.

Управление насосом может быть регулируемым, либо же нерегулируемым. В первом случае меняется производительная часть помпы. А во втором в игру вступает редукционный клапан.

Распределитель монтируют на рулевой вал, либо на компоненты привода рулевого узла. Именно он служит для правильного направления потоков рабочего масла в нужную полость гидроцилиндра, а также возвращают жидкость в бак.

Распределитель в основном состоит из торсиона, вала и не менее важного поворотного золотника. Узел бывает роторным и осевым.

Гидроцилиндр монтируется в рейку рулевого узла. Он включает в себя такие компоненты как поршень и шток. Шток меняет свое положение под воздействием масла.

С соединительными шлангами, думаю, все прекрасно понятно.

схема гур

Как это работает

Чтобы правильно понять не только устройство, но и принцип работы, на котором основан ГУР рулевого управления, следует рассмотреть несколько наглядных ситуаций. Плюс еще видео поможет визуализировать многие моменты.

Представив несколько ситуаций, в каждой из них коротко объясним, что при этом происходит с усилителем.

  • Машина неподвижная, колеса выставлены прямо. Сейчас ГУР не работает и спецжидкость просто постепенно перекачивается по всей системе, от бачка до распределителя, и назад;
  • Руль начинает вращаться. Крутящий момент от баранки идет на вал распределителя, а затем на торсион, начинающий закручиваться. Золотник при этом не вращается, что обусловлено силой трения. При перемещении относительно представленного золотника, рассматриваемый вал открывает специальный канал. Это позволяет жидкости начать поступать в определенную полость цилиндра. Полость напрямую зависит от того, в какую сторону происходит вращение. Жидкость начинает давить на поршень с штоком, что и позволяет сместить рулевую рейку и достаточно легко повернуть колеса влево или вправо;
  • Вращение закончилось, но руль остается в повернутом положении. При перемещении рейка вращает золотник, и происходит его выравнивание в отношении вала. А именно вала рассмотренного распределителя. Теперь распределитель оказывается в нейтралке, и жидкость начинает просто продолжает циркулировать по системе. Никакая серьезная работа в этот момент не совершается;
  • Руль оказывается в крайнем положении и удерживается. Это самая сильная нагрузка на ГУР. Связано с тем, что распределитель не способен вернуться в нейтраль, и жидкость активно циркулирует в самом насосе. От этого появляется шум. Как только руль будет отпущен, все нормализуется.

Важным преимуществом рассматриваемого узла является то, что рулевой механизм все равно сохранит свою работоспособность, даже если сам ГУР выйдет из строя.

гур авто

Как часто менять жидкость

Довольно популярный вопрос. Нельзя сказать, что масло для ГУР дорогое. Нет, цена вполне адекватная, и во многом зависит от конкретного авто.

В теории использовать это масло можно весь срок. По факту лучше периодически проводить замену.

Периодичность замены напрямую связана с интенсивностью эксплуатации. К примеру, если за год вы проезжаете около 10-15 тысяч километров, сливать и заливать масло в усилитель можно с интервалом 2-3 года. Если это 30-50 тысяч км, то интервал может составлять и 6-12 месяцев.

Если не менять состав, он будет постепенно терять свои свойства и уже не сможет справляться со своими обязанностями. В итоге начнется активный выход из строя всех компонентов.

А после замены нужно прокачать гидроусилитель, о чем мы с вами уже ранее говорили в предыдущих материалах. Там ничего сложного нет.

жидкость гур

Плюс и минусы

Чтобы подвести итоги, стоит поговорить о сильных и слабых сторонах этого узла.

Начнем с преимуществ. Они такие:

  • легкое управление;
  • снижение усталости водителя;
  • амортизация ударов неровной дороги;
  • улучшенная маневренность;
  • повышенная безопасность;
  • более чувствительная управляемость.

Но есть и минусы. Для начала насос, который работает постоянно, будет забирать часть мощности у двигателя. Плюс это обслуживаемая система.

Насколько это весомые аргументы конкретно в вашем случае, решайте сами. И для наглядности советуем сравнить все же ГУР и ЭУР. После чего сделать выводы.

На этом у нас все. Всем спасибо за внимание!

Подписывайтесь, оставляйте свои комментарии, задавайте актуальные вопросы!

Как это работает — что мы делаем и почему вы должны работать с нами

Вы можете извлечь выгоду из силы и креативности более 2,2 миллиона Clickworkers — зарегистрированных независимых подрядчиков на нашей платформе.

Используйте эту невероятную рабочую силу для быстрого и недорогого завершения ваших проектов с максимально возможным качеством. Посмотрите: наши клиенты — наша лучшая реклама!

Вот как это работает:

Microtasking

Мы разрабатываем индивидуальные решения для сложных задач наших клиентов и разбиваем крупные проекты на микрозадачи.

Работы обрабатываются непосредственно на нашей онлайн-платформе, одновременно выполняются многими квалифицированными специалистами по работе с кликами,…

… объединяются вместе после проведения адекватного контроля качества и, наконец, передаются клиентам в качестве правильных результатов.

Способы размещения заказов

Существует два способа размещения заказов на наши решения:

Управляемое обслуживание

Мы предлагаем решения по управляемому обслуживанию для отдельных проектов и заказов.Мы берем на себя весь процесс заказа, обсуждаем проект с вами и реализуем его на индивидуальной основе.

Связаться с нами Больше


Возможности применения

Несмотря на то, что мощь современных компьютеров возросла, есть еще много вещей, которые могут сделать только люди. Если у вас есть или вам нужно количество неструктурированных данных, таких как текст, фотографии или видео, мы можем вам помочь.

Clickworker выполняет задачи, которые компьютеры не могут обрабатывать, не будут обрабатывать (из-за слишком высокой стоимости программирования или оборудования) или те, которые вы не можете выполнить, потому что у вас недостаточно человеческих ресурсов для завершения проекта вовремя и в рамках бюджета.

Вот лишь несколько примеров:

Подробнее о наших услугах читайте здесь.


Что вы должны получить

  • Быстрое выполнение проектов / заказов, когда вам не хватает внутренних ресурсов и финансирования, экономя ваше время и деньги.
  • Услуги по работе с кликерами являются гибкими — используйте их, когда они вам нужны.
  • Администрация не требуется. Оформить заказ легко и просто.
  • Получите ваш текст и данные в формате, который вы хотите.
  • У вас есть специальное контактное лицо по обслуживанию клиентов для всех ваших заказов.
  • Мы выставляем счета только выполненные и принятые заказы.
  • Вы получите только самые качественные результаты. Каждый проект обрабатывается проверенными и квалифицированными работниками Clickworkers. Кроме того, мы реализуем системные механизмы контроля качества по запросу.

Обеспечение качества

Используя специальные процедуры обеспечения качества, такие как статистическое тестирование процессов, аудиты и экспертные оценки, а также постоянно оценивая все результаты, мы обеспечиваем результаты на высшем уровне.
В заказах на создание текста созданные тексты проходят автоматический контроль плагиата и проверяются на соответствие плотности ключевых слов и рабочих инструкций; они также могут быть вычитаны по запросу.

Наши работники кликов оцениваются для каждой работы, которую они для нас выполняют. Для каждой новой работы на нашей платформе сотрудники Clickworkers отбираются в соответствии с результатами обучения и тестирования, а также прошлыми результатами. Это контроли качества, которые отличают клик-работника от других краудсорсинговых провайдеров:

Это контроли качества, которые отличают клик-работника от других краудсорсинговых провайдеров:

  • Оценки
  • Непрерывный рейтинг
  • Распределение рабочих мест в соответствии с навыками кликера
  • Случайно выборочное тестирование
  • Инъекционное тестирование
  • Правило двух человек
  • Рецензирование
  • Решение большинства
  • Комплексное управление документооборотом
  • Проверка плагиата всего текста
  • Тексты проверяются корректором

Подробнее о наших услугах, нашу бизнес-модель, а также обзор нашей компании можно скачать здесь.

admin

E-mail : admin@volonter61.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
