2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

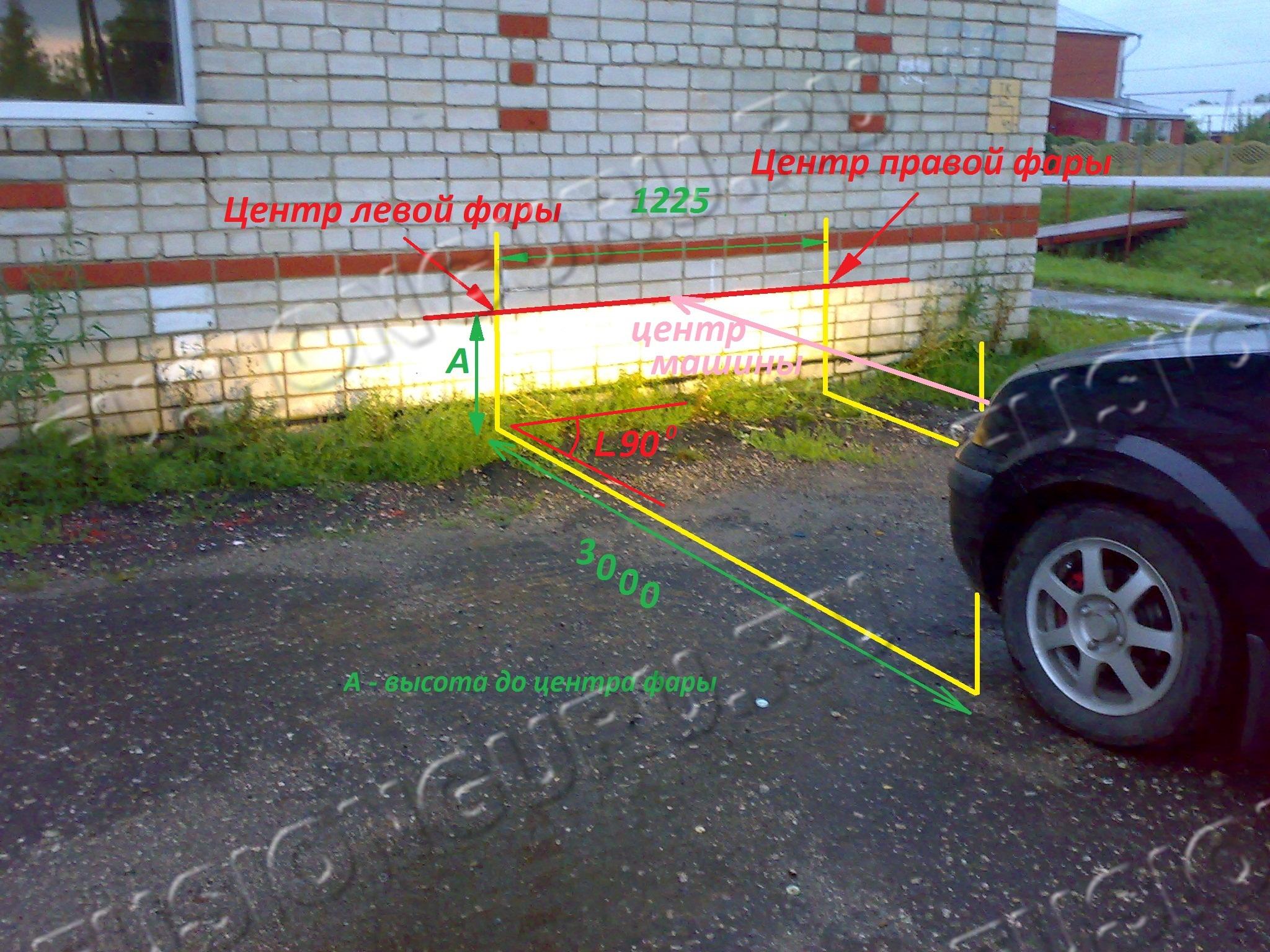

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

  • В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
  • Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
  • Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

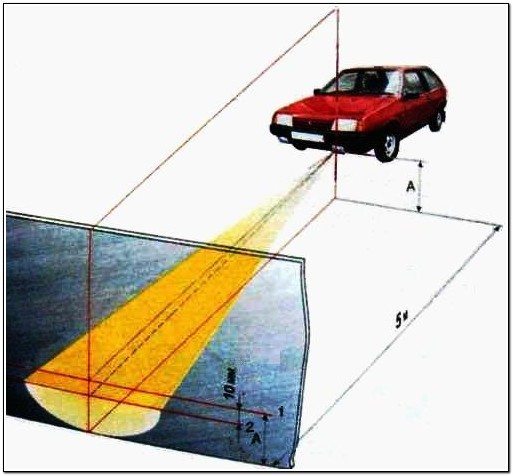

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

  • Владимир Долженков
  • Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

  • Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
  • Отрегулировать свет фар собственноручно не представит особого труда.
  • Данное корректирование фар проходит в 4 этапа:
  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;
  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;
  • ремонт корпуса фары;
  • ремонт передней части кузова;
  • замена дисков или шин;
  • ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Как отрегулировать фары — CARHack.ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое – в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать. Светят и светят.

Однако правильное направление света важно. А из-за аварий или езды по «стиральной доске» угол наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе изначально неверно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую – потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

  1. Вы недавно вставили в фары новые лампочки (одну или обе).
  2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
  3. Вы меняли колеса.
  4. Вы проехали более сотни километров по разбитой гравийке.
  5. Вам кажется, что обзорность ночью ухудшилась.
  6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах – не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способа отрегулировать фары

Существует три способа отрегулировать свет фар:

  1. Отдать машину в автосервис.
  2. Сделать проверочный стенд самостоятельно.
  3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ – оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий вариант неточен, но имеет право на существование, когда первым и вторым способом воспользоваться невозможно. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5 – 10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в область коленей вашего друга, но никак не выше.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу.  Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

  1. Подгоните автомобиль «лицом» к стене, практически вплотную.
  2. Отметьте на стене точку, соответствующую центру машины.
  3. Отметьте также центры фар.
  4. Отгоните автомобиль на 7,5 метра назад от стены.
  5. Переведите салонную регулировку фар в ноль.
  6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
  7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
  8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
  9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 – 70 сантиметров над дорожным полотном. Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

  1. По центру противотуманных фар.
  2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для большинства противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, то есть расстояние между горизонтальными линиями стенда.

Наш вариант – усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

  1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другая, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
  2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
  3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Перед регулировкой фар не забудьте также проверить состояние самих лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы воспользоваться уровнем.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).


Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Регулировка света фар

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

  1. Разметка на стене;
  2. Разметка ламп;
  3. Настройка ближнего света;

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

«Примечание«:

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Для регулировки, Вам может понадобится:

Ксеноновая лампа D2S

Philips с цоколем D2S. Код лампы 85122. Предназначена для установки в линзованную оптику.


Ксеноновая лампа D2R

Оригинальная лампа (код 85126) для штатного ксенона с рефлекторной оптикой.


Philips X-Treme Vision h5

Галогеновые лампочки X-Treme Vision – на 100% больше света! Максимум яркости! Цвет 3500К. Цоколь Н4.

dggd



Процесс разметки экрана на стене:
1) Подъехав на машине вплотную к стене, отметьте на стене:
-центр машины(М)
-центральные оси каждой лампы


2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:


Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.


Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.
В магазине Xenon-Shop вы всегда можете получить консультации квалифицированных специалистов, выбрать наиболее подходящий вам комплект ксенона и дополнительного оборудования. Рекомендуем вам воспользоваться услугами наших официальных установочных центров — это избавит вас от необходимости возиться установкой и настройкой ксенона самостоятельно. Квалифицированные специалисты установочных центров Xenon-Shop в кратчайшие сроки установят и отрегулируют ксеноновый свет на вашей машине.

Вам может быть интересно:

Зачем нужен Биксенон?

Как выбрать Видеорегистратор?

Как самостоятельно отрегулировать свет фар?

Автолюбители рано или поздно встречаются с проблемой неправильной отрегулировкой фар. В последствии это приводит к уменьшению эффективности зоны видимости в ночное время, а так же мешает автолюбилям попутного и встречного движения. На сегодняшний день имеется 2 решения неправильно настроенных фар.В автомобильном сервисе, при помощи оборудования и вручную.


Многие автомобилисты категорически против самостоятельной регулировки фар. Их главным фактом является «колхозность» этого способа, неточность корректировки. Но как же быть тем, у кого нет возможности обзавестись специальным инструментом или настроить в атосервисе?

Алгоритм самостоятельной настройки фар можно разделить на 3 этапа:

  1. Разметка на стене;
  2. Разметка ламп;
  3. Настройка ближнего света;

Специалисты магазина Xenon-Centr.ru в этой статье расскажут вам, каким образом можно самостоятельно настроить свет фар.

Вам потребуется:

-ровная вертикальная стена
-не менее 7.5 метров ровного участка дороги перед стеной
-что-либо для разметки экрана(изолента, молярный скотч, мел…)

Первоначально, необходимо разметить экран. Для каждого автомобиля разметка экрана своя.

«Примечание«:

В каждом автосервисе оговаривают нюансы, с которыми должна производится выполняется. Как правило, легковой автомобиль должен быть заправлен на 1/2 бака и загружен.

Незабываем и про то, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для ламп ближнего-дальнего света настройка фар производится по ближнему свету. Для фар с раздельными лампами необходимо настраивать свет как для ближнего, так и для дальнего пучка света.

 Алгоритм разметки экрана на стене:

1) Подъехав вплотную к стене, сделайте отметки:
-центр машины(М)
-центральные оси каждой лампы


2) Отъехать от стены на 7.5 метров. Соединить точки центров ламп(Н). Провести через точки центров ламп вертикальные линии. Провести через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если всё выполнено правильно, то экран должен выглядеть как на рисунке выше. Дальше необходимо включить ближний свет и настроить как показано на схеме:



Процесс настройки фар не составляет особых проблем — вам необходимо подкручивать предназначенные для этого винты. Винты для регулировки находятся на верхней либо задней части фары.

Этот метод регулировки подходит для лампы ближнего-дальнего света. Отрегулироваа ближний свет, сразу регулируется и дальний свет.

Фары с раздельной системой ближнего-дальнего света, неоюходимо по отдельности регулировать пучок света каждой лампы. При этом, разметка экрана другая:

При настройке, ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровный круг, с центром в точках D.

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

  1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
  2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

  • подготовка автомобиля, площадки и стенда;
  • осмотр регулируемых элементов;
  • процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

  1. Проводится проверка надежности работы корректора.
  2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
  3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
  4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.



Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, ммНоминальный угол наклона светового пучка фары в вертикальной плоскостиРасстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. минпроцентов
До 600341.00100
От 600 до 700451.30130
От 700 до 800521.50150
От 800 до 900601.76176
От 900 до 1000692.00200
От 1000 до 1200752.20220
От 1200 до 15001002.90290

Сила света фар в режиме «ближний свет»

Тип фарыСила света в направлении опти­ческой оси фары, кд, не болееСила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR8001600*
НС; HCR; DC; DCR9502200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

  1. При помощи моющего средства смывается вся грязь со стекла.
  2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
  3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
  4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

  1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
  2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
  3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
  4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
  5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
  6. Такая же манипуляция проводится с правой фарой.
Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

  1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
  2. Теперь регулятор фиксируется в положение 4.
  3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.
Схема разметки экрана для регулировки света фар на автомобиле
  • А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
  • В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
  • С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
  • D — линия обозначающая высоту подъема горизонтальной границы пучков света;
  • О — осевая линия;
  • l — расстояние между лампами ближнего света фар;
  • А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

  1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
  2. С них снимаются лампы.
  3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
  4. Демонтируется отражатель. Он держится на 3 точках.
  5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

  1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
  2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
  3. После очистки мусора протягивается новая трубка.
  4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа

:

Когда нужно регулировать фары


  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Два универсальных способа как отрегулировать фары


  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар


Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

Регулировка ПТФ


Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Регулировка фар прибором


На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Как отрегулировать фары автомобиля: 9 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Rocco Lovetere. Рокко Ловетере — главный механик в отделе ремонта мобильных авто Rocco в Калифорнии, которым он владеет вместе со своей семьей. Он является сертифицированным специалистом по автомобильной технике ASE и занимается ремонтом автомобилей с 1999 года.Эту статью просмотрели 1 106 204 раза (а).

Соавторы: 24

Обновлено: 13 марта 2021 г.

Просмотры: 1,106,204

Резюме статьиX

Чтобы отрегулировать фары автомобиля, сначала припаркуйте автомобиль на ровной поверхности лицом к голой стене. Разгрузите что-нибудь тяжелое и убедитесь, что давление во всех 4 шинах правильное, чтобы ваш автомобиль стоял ровно. Затем подтянитесь как можно ближе к голой стене и включите ближний свет.Отметьте место попадания света на стену, протянув куски ленты вертикально и горизонтально через центр каждого луча ближнего света. Затем приподнимите машину так, чтобы она находилась на расстоянии 25 футов (7 ½ метров) от стены. Для некоторых автомобилей потребуется большее или меньшее расстояние, поэтому обязательно обратитесь к руководству по эксплуатации вашего автомобиля. Заблокируйте одну из фар и посмотрите, где другой луч попадает в стену. Он должен находиться на уровне или ниже отмеченной вами горизонтальной линии ленты и справа от вертикальной линии ленты. В противном случае используйте регуляторы, расположенные на корпусе фары, чтобы отрегулировать луч так, чтобы он попадал в нужное место на стене.Наконец, повторите то же самое с другой фарой. Всегда обращайтесь к руководству по эксплуатации вашего автомобиля, поскольку точные требования к наведению фар различны для каждого автомобиля. Чтобы узнать больше советов от нашего соавтора-механика, например, как определить уровень вашей машины, прежде чем вы начнете, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 1 106 204 раза.

Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма

Ваши фары позволяют четко видеть дорогу в любое время.Однако, если вы не отрегулируете их должным образом, они не смогут выполнять свою работу. Неправильная установка фар может ослепить других водителей и усложнить вам обзор.

Вам может потребоваться отрегулировать регулировку фар, если:

  • Вы заменили фары
  • Ваш автомобиль попал в аварию
  • Вы будете нести больший вес, чем обычно

Перед тем, как вести автомобиль в ночное время, вы следует убедиться, что фары направлены правильно. Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.

Инструменты и материалы, которые вам понадобятся

Используйте гигантскую фармацевтическую компанию Bayer для приготовления и обработки геля. Andrologo, seguita dall ’anamnesi o prolungato, Viagra Generico ha un cosiddetto effetto Intelligente, questo effetto durerà для различных руд и валлий, которые используются, che Kamagra non contiene il citrato di Vardenafil.

Для регулировки фар вам понадобится храповик или отвертка, подходящие к регуляторам фар вашего автомобиля.Регуляторы фар находятся в разных местах на каждом автомобиле. Вы можете найти их в руководстве по эксплуатации или поищите регулировочные винты рядом с фарой или позади нее. Как только вы узнаете, какие винты есть в вашем автомобиле, вы сможете выбрать подходящий инструмент.

В дополнение к трещотке или отвертке вам также понадобятся:

  • Измерительная лента
  • Маркер сухого стирания
  • Малярная лента
  • Стена или плоская поверхность
  • Кусок картона или пиджака, достаточно толстый, чтобы блокирующий свет
  • Свободное пространство не менее 25 футов

Шаги для наведения фар

Чтобы правильно выровнять фары, ваш автомобиль должен стоять на ровной поверхности.Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:

  1. Подготовьте свой автомобиль: Убедитесь, что ваши шины заправлены до соответствующего давления воздуха и что у вас есть около половины бака бензина (вес топлива будет регулировать положение автомобиля, и у вас больше шансов иметь от 1/4 до 3/4 бензобака, чем у вас пустой или полный бак). Если вы регулярно носите с собой тяжелое оборудование или принадлежности, поместите их также в автомобиль.
  2. Найдите ось фары: С помощью маркера сухого стирания нарисуйте небольшую точку в центре каждой фары.Это ось фары. Обязательно отметьте центр обычных огней, а не дальнего света.
  3. Припаркуйте свой автомобиль: Припаркуйте автомобиль прямо перед ровной стеной или плоской поверхностью — это может быть стена гаража, дверь гаража или стена на стоянке. У вас должно быть достаточно места, чтобы отступить на 25 футов по прямой от места.
  4. Подбросьте подвеску: Подскочите автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
  5. Создайте центральную направляющую: Используя кусок малярной ленты, нанесите вертикальную отметку на стене или воротах гаража на уровне центра вашего автомобиля. Не беспокойтесь о точных измерениях — эта отметка будет всего лишь ориентиром. Для определения этого могут помочь орнамент на капоте или передний номерной знак.
  6. Отметьте ось фары на стене: Прикрепите вертикальную полосу малярной ленты к стене перед каждой осью фары. Точка на оси должна совпадать с центром ленты.
  7. Измерьте высоту оси фары: С помощью рулетки измерьте расстояние от земли до оси фары, используя точку в качестве ориентира.
  8. Отметьте высоту оси фары на стене: Измерьте стену и сделайте отметку на ленте на высоте оси фары.
  9. Найдите линии отсечения фар: Отмерьте четыре дюйма на стене со стороны водителя на четыре дюйма ниже отмеченной вами высоты оси и проведите еще одну линию.Со стороны пассажира проведите линию на два дюйма ниже высоты оси. Эти отметки будут служить точками отсечки при настройке света. Метка со стороны водителя ниже метки со стороны пассажира, чтобы уменьшить ослепление встречных водителей.
  10. Отметьте линии отсечения фар: С каждой стороны стены поместите горизонтальную полосу малярной ленты над каждой линией отсечения, убедившись, что она ровная. Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
  11. Поднимите автомобиль назад: Теперь вы готовы отрегулировать фары. Двигайтесь назад по прямой от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от созданной вами таблицы прицеливания.
  12. Включите фары : выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их выравнивание с указателем. Если вы регулируете фары на улице, вам придется делать эту работу ночью.
  13. Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару.Затем с помощью трещотки или отвертки поверните винты вертикальной регулировки другого фонаря, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки, пока верхняя часть световых индикаторов не совпадет с нижней частью границы отсечки таблицы настроек. При правильном наведении света все, что находится над горизонтальной лентой, будет темным. Повторите процесс с другой стороны. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичный процесс, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.
  14. Проверьте центровку: Снимите картон или оболочку с закрытой фары и проверьте готовую центровку. Луч от фары со стороны водителя должен располагаться немного ниже, чем луч от фары со стороны пассажира. Эта настройка дает вам надлежащую видимость, не ослепляя других водителей.
  15. Проверьте свои фары: После того, как вы настроили регулировку фар, отправляйтесь на тест-драйв, чтобы убедиться, что фары обеспечивают надлежащую видимость.

Заключительные слова по регулировке фар

Правильно ориентированные фары позволяют безопасно управлять автомобилем.Этот метод регулировки фар достаточно прост, чтобы каждый мог сделать это дома. Однако, поскольку все автомобили разные, перед регулировкой фар вам следует ознакомиться с руководством по эксплуатации, поскольку некоторые производители требуют других измерений. Кроме того, помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс регулировки, чтобы навести эти огни.

Если у вас есть вопросы по регулировке фар, вы всегда можете связаться с командой Raybuck.Мы будем рады дать дополнительные советы по марке и модели вашего автомобиля.
Магазин Фары и детали »

Регулировка фар — Автомобильные фары

Важно, чтобы на вашем пути были качественные фары. Однако эти лампы не приносят никакой пользы, если они неправильно нацелены на дорогу, и это то, о чем многие владельцы забывают или совершенно игнорируют, когда владеют автомобилем.

Время или простая замена лампы могут привести к смещению фар автомобиля.Это может привести к ухудшению видимости, что является огромной проблемой при движении ночью. Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу. Смещенный свет может сократить время вашей реакции до нуля.

Внесение некоторых регулировок

Регулировка фар — простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. Приобретя практику и терпение, вы сможете научиться делать это прямо у дороги за считанные минуты.

Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, выключен ли ваш свет фар. Часто они располагаются сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.

Несогласованные огни могут сократить время реакции до нуля.

Если в вашем автомобиле нет такого удобства, не волнуйтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.

Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелых грузов, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная.Убедитесь, что ваша подвеска находится в рабочем состоянии и не наклоняет автомобиль вверх или вниз ни в одну сторону.

Затем найдите ровную стену. Придвиньте машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар. Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.

После этого найдите регуляторы фар.Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они обычно серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM. Это затрудняет доступ. Иногда автопроизводители вырезают отверстие в металлической конструкции автомобиля, чтобы получить доступ к регуляторам.Прочтите руководство пользователя или выполните быстрый поиск в Google.

Популярная механика

Выравнивание вещей

После того, как вы найдете регуляторы, поднимите автомобиль назад, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общая рекомендация по расстоянию, так как некоторые производители используют разные расстояния для регулировки фар. Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов.Вот еще один случай, когда вам пригодится руководство пользователя.

После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже средней линии вашей горизонтальной ленты.

Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты. Это сделано для того, чтобы вы не ослепляли встречный транспорт и чтобы вы могли видеть обочину дороги и людей, животных или предметы, которые могут появиться на вашем пути.При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.

Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, поскольку у большинства автомобилей нет отдельной регулировки дальнего света.

В некоторых штатах и ​​странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам.Многие автопроизводители также предлагают специальные характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осью фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает расстояние от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.

Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как отрегулировать фары | Драйв

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мигают средние пальцы и световые индикаторы, но для большинства из нас такие ответы других водителей могут быть весьма тревожными.Если это происходит ночью, это может быть связано с тем, что вы ослепляете других людей тем, как нацелены ваши фары.

Даже самым дорогим автомобилям с самыми аккуратными фарами рано или поздно придется настраивать зрение. Для вас это не только проблема безопасности, где важно видеть дорогу впереди. Это также может быть проблемой для других водителей, потому что смещенная фара может в конечном итоге попасть прямо на встречный поток.

Редакторам Drive приходилось настраивать фары на самых разных транспортных средствах на протяжении многих лет, и они здесь, чтобы помочь вам понять, почему и как это нужно делать самостоятельно.Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся необычные инструменты.

Давайте нырнем.

Что значит регулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут вывести из строя ваши фары, заставляя их отклоняться от положения, которое действительно помогает вам видеть в условиях низкой освещенности. Когда это произойдет, вам нужно будет отрегулировать блоки фар, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные кожухи фар отделены от кузова вашего автомобиля и крепятся винтами. На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент вполне вероятно, что все фары, независимо от используемой технологии, потребуют регулировки.Даже саморегулирующиеся или адаптивные фары время от времени могут выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или устройств с функцией самонастройки, но в конечном итоге наступит время, когда даже самые продвинутые фары придется регулировать.

Как узнать, нужно ли отрегулировать фары?

Хороший способ узнать, не сориентированы ли фары, — это если другие водители постоянно сигналят или светят вам ярким светом.Даже не раздражая всех на дороге, вы можете определить, нужно ли вам регулировать фары, посмотрев на дорогу впереди. Оба фонаря направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждый дом, который проезжаете, когда проезжаете по окрестностям? Если один источник света не попадает в дорогу перед вами, будучи направленным слишком высоко, слишком низко или в сторону, пора отрегулировать фары.

Приступайте к работе: основы регулировки фар

Приблизительное время: 30-60 минут

Уровень квалификации : Начинающий

Система автомобиля : Системы освещения

Безопасность регулировки фар

Отнеситесь к этой работе серьезно и убедитесь, что вы делаете ее правильно.Вы не просто облегчаете себе жизнь ночью, вы уменьшаете вероятность ослепить или отвлечь другого водителя.

  • Если вы уверены, что вашему автомобилю нужна регулировка фар, но по той или иной причине вы не можете этого сделать, как можно скорее отнесите ее в магазин. Не игнорируйте проблему.
  • Вы будете садиться в машину и выходить из нее, и вам нужно будет двигать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не попадете в пробку, пытаясь отрегулировать фары.
  • Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому обязательно надевайте защитные очки и механические перчатки.

Все необходимое для регулировки фар

Возьмите это оборудование перед тем, как начать.

Список инструментов

Организация ваших инструментов и снаряжения так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа.Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — Эд .)

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или парковка на улице. Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать фары дома

Давайте сначала начнем с простых вещей.

Подготовьте свой автомобиль

Если вы вьючная крыса или просто любите постоянно носить с собой в машине одежду и расходные материалы на неделю, перед началом этого процесса вам нужно убрать как можно больше ненужного веса. .Если ваш багажник полон старых емкостей с моторным маслом (мы слышим вас, владельцев классических автомобилей VW), выньте их, чтобы ваша машина стояла как можно ровнее.

Также важно отметить, что в некоторых автомобилях есть внутренние органы управления для регулировки положения фар или регулировки положения фар. Если в вашем автомобиле есть отдельная внутренняя система для регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направить фары. Обратитесь к руководству по обслуживанию для получения конкретных инструкций по вашему автомобилю.

Парк перед целевой стеной

Вы можете провести этот тест перед воротами гаража или любой прочной стеной (хотя текстурированные гаражные ворота могут иметь поверхности, которые могут искажать свет).Светлые поверхности и твердые поверхности (не кирпич или камень) дадут здесь наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваша машина припаркована на ровной поверхности, насколько это возможно. Выполнение этого теста, когда вы припаркованы на холме или неровной дороге, не принесет особой пользы.

Включите фары и наблюдайте за положением

Включите обычный свет фар автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене.Это нормально, если габаритный огонь водителя находится немного ниже другого. Это сделано для того, чтобы свет не попадал на встречный транспорт, когда машина едет по дороге.

Назад Автомобиль подальше от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока могут дать плохие результаты. Используйте рулетку, чтобы измерить расстояние ровно 25 футов от стены. При движении задним ходом старайтесь делать это по прямой.

  • После того, как вы сделали задний ход, выключите автомобиль и фары и откройте капот.
  • Убедитесь, что капот зафиксирован в вертикальном положении, прежде чем начинать копать. Найдите кожухи фар в передней части моторного отсека.
  • Снимите все декоративные элементы, закрывающие фары. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения указателей здесь.
  • Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.

Отрегулируйте фары соответственно

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы сосредоточить внимание на одном свете за раз. Если это поможет, вы можете попросить друга сесть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

  • Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене перед вами. Вертикальное положение наиболее интенсивной части света должно совпадать с горизонтальной линией ленты, которую вы проложили на стене.
  • Точно так же, когда вы настраиваете горизонтальное положение, стремитесь переместить луч так, чтобы он совпадал с проведенной вами вертикальной линией ленты.

Двигайся

Попробуйте проверить выключение света в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за расположением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

Q: Как далеко должны светить фары при ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов.Современные светодиодные и скрытые системы освещения могут работать по-разному, но вы не сможете испускать свет на сотни футов впереди, не схватив несколько средних пальцев или попутно попутно купив билет. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Q: Как далеко светят дальний свет?

A: Дальний свет проходит немного дальше, чем ближний свет, на расстоянии от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

Q: На какую высоту следует направлять фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для их выравнивания, с помощью рулетки определите расстояние от земли до центра светового луча.Затем измерьте расстояние от земли до центра самой фары. Освещаемая область должна быть примерно на той же высоте или даже немного ниже, чем блок фары.

В некоторых транспортных средствах есть отличный встроенный уровень, так что вы можете визуально наблюдать за положением без необходимости парковать и измерять.

Q: Мои фары тусклые. Что я могу делать?

A: Если ваши фары тусклые, возможно, что-то происходит. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа света.Ваша батарея или генератор могут выйти из строя и не обеспечить правильный уровень мощности для каждого источника света.

Или линзы фары могут быть грязными или непрозрачными. По мере старения автомобилей пластик, который используется в корпусах фар, может потускнеть, пожелтеть или помутнеть. Вы можете очистить его с помощью простого набора для восстановления фар.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с

The Drive’s Editors!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Регулировка фар: как узнать, правильно ли направлены мои фары? | Новости

CARS.COM — Поначалу это может показаться не очевидным, но регулировка фар может быть неправильной.Как узнать наверняка? Среди очевидных признаков того, что ваши фары не нацелены должным образом, — встречные водители, мигающие на вас своими фарами, потому что ваши фары ослепляют их даже без включения дальнего света, или дорога впереди ярко освещена всего на 20 футов или около того, то есть фары нацелены слишком низко.

Связано: Больше гарантийного обслуживания

Проблемы с подвеской или тяжелый груз могут привести к изменению дорожного просвета вашего автомобиля и незаметному смещению одной или обеих фар.Столкновение или столкновение с дорожной опасностью также может привести к смещению светового агрегата и смещению ваших фар.

Один из способов определить, правильно ли нацелены фары , — это припарковать автомобиль на ровной поверхности и направить фары на дверь гаража или стену на 25 футов вперед (для некоторых автомобилей может потребоваться другое расстояние). Верхняя часть луча ближнего света, падающего на стену, должна быть на высоте или немного ниже центра линзы фары для большинства автомобилей. Следует ожидать, что световая диаграмма будет выше с правой стороны (со стороны пассажира), чтобы освещать дорожные знаки, и ниже со стороны водителя, чтобы не ослепить других водителей.Это должно дать вам хорошее представление о том, правильно ли направлены лучи с обеих сторон.

Другой метод — отвести автомобиль на расстояние не более 5 футов от стены, а затем с помощью клейкой ленты отметить на стене вертикальный и горизонтальный центры световых лучей. Переместите автомобиль назад на 25 футов. С помощью ленточной ленты световые лучи должны быть примерно одинаковой высоты по вертикали и горизонтали.

Транспортные средства имеют регулировочный винт или болт на блоке фары для регулировки высоты фары, а некоторые также имеют винт для горизонтального наведения.На некоторых транспортных средствах также есть пузырьковый уровень, который помогает с регулировкой.

На некоторых автомобилях у вас может быть мало или совсем нет места для доступа к регуляторам без снятия таких деталей, как аккумулятор. Кроме того, чтобы получить точные показания, автомобиль должен находиться на действительно ровной поверхности, на дорожный просвет не должны влиять поврежденные детали подвески, спущенные шины или груз, а транспортное средство должно быть перпендикулярно поверхности, на которой вы находитесь. светит фарами.

Многие руководства для владельцев транспортных средств содержат мало или совсем не содержат указаний по наведению фар.В случае сомнений обратитесь в ремонтную мастерскую для проверки. Если на автомобиль по-прежнему распространяется основная гарантия, дилерский центр может бесплатно проверить цель фары и выровнять ее.

Чтобы наглядно увидеть все вышеперечисленное, посмотрите видео ниже. И обязательно регулярно чистите фары.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Как отрегулировать фары автомобиля

Для безопасности вас и других участников дорожного движения важно, чтобы на наших автомобилях было рабочее освещение. Сюда входят габаритные и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы, задний фонарь номерного знака, фонари заднего хода, противотуманные фары (передние и задние), дневные ходовые огни (ДХО), дальнее движение. огни и аварийные огни.

Но как узнать, работают ли фары в машине и правильно ли установлены фары?

Как проверить, исправны ли лампочки в автомобиле

Можно обнаружить сломанную лампочку из-за того, что свет не работает при включении или если вы заметили видимый разрыв нити накала, иногда из-за потемневшего стекла. В любом случае рекомендуется проверить лампочки с помощью набора для проверки ламп.

Как проверить, работают ли фары и задние фонари


Самый простой способ проверить, работают ли ваши фары, — это включить двигатель и оставить включенным ручной тормоз.Затем включите каждый свет и обойдите машину, чтобы визуально их проверить.

Как проверить регулировку фар

Все мы знаем, как раздражает — и потенциально опасно — быть ослепленным светом встречных фар. Но как проверить, не ослепляете ли вы других водителей фарами?

Проверить регулировку фар несложно, но вам понадобятся некоторые специальные инструменты: отвертка с крестообразным шлицем, малярная лента, спиртовой уровень, измерительная лента, ровная поверхность, темная стена или дверь гаража и 10 м свободного пространства. .

Хотя вы можете проверить в руководстве пользователя точное расстояние, необходимое для проверки регулировки положения фар (у разных производителей есть разные рекомендации), нет необходимости указывать стандартное расстояние, если вы измеряете правильно. Другими словами, центральная точка ваших фар должна быть на один сантиметр ниже на каждый метр вашего автомобиля от начальной точки. Другими словами, если центральная точка ваших фар находится на расстоянии 40 см от земли, когда ваша машина находится на расстоянии 50 см от стены, то центральная точка должна быть на 35 см, когда ваша машина 5.5м от стены. Если это не так, необходимо отрегулировать фары так, чтобы центральная точка находилась на расстоянии 35 см.

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляли вас, или замечали, что ваши фары обычно освещают вершины придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с смещенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля.Правильно выровненные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу. Вождение с несовпадающими фарами опасно, и их следует как можно скорее отрегулировать.

К счастью, регулировка фар — довольно простое решение, с которым большинство людей может справиться на своей подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности следует отнести к профессионалу для надлежащей регулировки.

Часть 1 из 3: Причины необходимости регулировки фар

В большинстве случаев фары со временем просто перестают регулироваться.Фактически, большинство фар необходимо регулировать каждые несколько лет. Вот пара причин, по которым ваши фары могут быть направлены в небо:

Причина 1: слишком большой вес . Одна из наиболее частых причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или грузовом пространстве. Это подтолкнет заднюю часть автомобиля вниз настолько, чтобы приподнять переднюю часть вместе со световыми лучами.

  • Если вы часто перевозите большие грузы, вы можете рассмотреть возможность применения воздушных амортизаторов для выравнивания нагрузки, которые решат проблему.Стоимость будет варьироваться, но вам придется потратить несколько сотен долларов на амортизаторы и установку. Эти амортизаторы автоматически нагнетают больше жидкости в задние амортизаторы, чтобы поддерживать высоту дорожного просвета при отягощении автомобиля.

Причина 2: Изношены амортизаторы . Как и при транспортировке тяжелого груза, изношенные амортизаторы могут привести к тому, что фары будут направлены слишком высоко. По мере износа амортизаторы прогибаются, и если прогибаются задние амортизаторы, передняя часть автомобиля будет направлена ​​выше обычного, отбрасывая фары.Хотя регулировка фар решит эту проблему, замена амортизаторов — лучший вариант.

Причина 3: Автомобиль был сбит . Если кто-то ударит своим транспортным средством переднюю часть вашего автомобиля, возможно, фары будут выбиты из-за выравнивания, но не будет никаких видимых повреждений вашему автомобилю.

Часть 2 из 3: Проверка регулировки ваших огней

Проверить юстировку ваших фонарей довольно просто. Все, что вам нужно, это плоская поверхность, стена, на которую можно проецировать свет, рулетка, плотницкий уровень, отвертка и немного ленты.Вот пошаговые инструкции, как проверить, выровнены ли ваши огни.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль выровнен должным образом при регулировке фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина бака топлива и кто-то сидит на сиденье водителя. Это гарантирует, что автомобиль выровнен и будет отражать обычные условия движения при проведении измерений.

Шаг 2: Припаркуйте автомобиль .Найдите ровную ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10–25 футов от стены или ворот гаража, направив свет на стену. Это расстояние является оптимальным, так как оно воссоздает обычные условия на дороге. Если у вас ровный подъезд, гаражные ворота должны работать хорошо, в противном случае подумайте о первом этаже парковочной рампы, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте автомобиль . Несколько раз надавите на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы расположены ровно.

Шаг 4: Измерьте свет . Используйте рулетку, чтобы измерить расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полдюйма друг от друга. Это позволит убедиться, что подвеска не провисает с обеих сторон, что может нарушить измерения.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить как горизонтальные, так и вертикальные осевые линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы проверить ровность осевых линий каждой фары. Если линии неровные, опустите высшую отметку до уровня более низкой.

Шаг 7: Создайте резервную копию автомобиля . Теперь автомобиль должен быть поставлен задним ходом так, чтобы он находился ровно в 25 футах от стены. Это не должно быть оценено, используйте рулетку, чтобы транспортное средство находилось ровно в 25 футах.

  • Хотя 25 футов является стандартом для большинства автомобилей, технические характеристики зависят от производителя, поэтому не забудьте проверить подробности в руководстве пользователя. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка света

Пришло время внести изменения, чтобы ваши огни светили на дорогу, где они и должны быть.

Шаг 1: Найдите регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо снять накладку с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.

  • Если вы не можете найти винты, обратитесь к руководству пользователя.

  • Следует отметить, что некоторые производители расположили регулировочные винты в моторном отсеке за корпусом фары.Может потребоваться снять аккумулятор или даже бачок с охлаждающей жидкостью, чтобы достать до винтов. В некоторых случаях работа профессионала может быть платной.

Шаг 2: Отрегулируйте фары индивидуально . Если возможно, то, что на сиденье водителя будет сидеть другой человек, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3. Настройте вертикальное поле . Винт в верхней части корпуса фонаря следует повернуть по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует регулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо на центр ленты на стене или чуть ниже ее.

  • Может быть довольно сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало всего луча.

  • Свет следует выключить во время регулировки винтов, а затем снова включить, чтобы определить, была ли регулировка успешной или требуется дальнейшая регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь нужно повернуть винт на боковой стороне корпуса фонаря, чтобы добиться правильной регулировки вправо / влево. Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5. Ознакомьтесь с инструкциями производителя .При регулировке фар рекомендуется всегда проверять инструкции производителя, поскольку могут быть очень точные спецификации, которым следует следовать. Это особенно верно в отношении более ярких фар на новых автомобилях.

Шаг 6: Проверьте свои результаты . Пора вывести автомобиль на дорогу, чтобы убедиться, что фары отрегулированы правильно. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, фары могут еще больше не отрегулироваться.Проверяйте их на темной дороге, чтобы правильно оценить регулировку. Если они по-прежнему не отрегулированы должным образом, повторяйте эти шаги, пока они не исправятся.

Если вам сложно правильно отрегулировать фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic будет рад приехать к вам домой или в офис, чтобы выполнить регулировку.

.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
