Термостат — как это работает

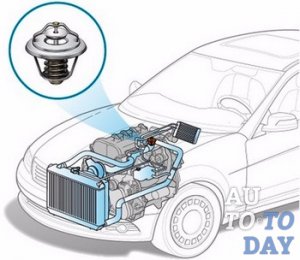

Термостат Водитель, который хочет всегда иметь исправный автомобиль, должен знать и понимать принципы функционирования всех деталей его «железного коня». Для тех, кто только начал вникать в такую сложную механику, подобная задача может показаться недостижимой. Однако, чем больше удается узнать обо всех системах автомобилях, тем лучше запоминается информация и о каждой, даже самой незначительной, его детали. На нашем блоге мы уже успели ознакомить Вас с особенностями функционирования системы охлаждения двигателя, однако сегодня мы посвятим статью одному из самых важных ее элементов — термостате.

Это устройство является обязательным элементом каждого автомобиля и без него любой двигатель может закипеть. Чтобы понять, как же происходит охлаждение двигателя и какую роль в этом играет термостат, ознакомимся с главными принципами его функционирования, видами и спецификой разных моделей. Отдельно обратимся к вопросу об неисправностях термостатов и тому, как именно можно определить поломку путем простой диагностики.

1. Конструкция, особенности работы и выполняемые функции: все, что нужно знать о термостатах

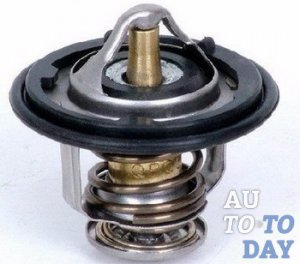

Термостат

Если говорить о системе охлаждения двигателя в целом, то охлаждение не является ее единственной функцией. Первоначально, когда заводится еще полностью холодный двигатель, она совсем даже наоборот стимулирует его более быстрый разогрев до уровня рабочей температуры. Но как только этот уровень будет достигнут, температура двигателя начинает нормализироваться и поддерживаться на одном уровне, удобном для двигателя. И все это происходит благодаря такому устройству, как термостат.

Естественно, Вы хотите задать нам вопрос, как работает термостат? Отвечаем. Когда Вы заводите холодный двигатель, охлаждающая жидкость (антифриз или же тосол) поначалу функционирует лишь по малому кругу системы охлаждения. А все это потому, что термостат находится в закрытом состоянии и через него охлаждающая жидкость начнет проходить только после того, как ее температура достигнет 95°С. Благодаря такой небольшой особенности термостата, является возможным не только быстро разогревать двигатель, но и в разы уменьшать его износ, сокращать количество вредных выхлопов. Таким образом,
основная функция термостата – это блокирование подачи жидкости в большой круг охлаждения автомобильного двигателя.

Замена термостата Происходит это благодаря специальному клапану, который и задерживает тосол при попытке попасть в радиатор, ограничивая его движение исключительно свободным пространством двигателя. Но как мы уже отметили, одновременно с тем, как температура жидкости достигнет рабочего уровня, этот клапан автоматически открывается и пропускает жидкость по полному кругу, где она имеет возможность охладиться. Происходит это благодаря специальному наполнителю внутри устройства, который способен реагировать на повышение температуры. Если она высокая, наполнитель расширяется, тем самым открывая клапаны. Если низкая – вся процедура происходит с точностью до наоборот.

Функции термостата довольно просты, однако играют огромную роль в исправности работы всего автомобиля. Ознакомившись с таким простым принципом его работы, Вы сами догадаться, где именно это устройство можно найти под капотом машины. Большинство конструкторов последовали такой простой логике и разместили данное приспособление между автомобильным мотором и его радиатором. Однако стоит учесть, что на некоторых автомобилях можно встретить и исключения, которые вызваны особенностями конструкции главного силового агрегата автомобиля или его системы охлаждения.

Из каких рабочих элементов состоит автомобильный термостат?

Основной рабочей деталью, благодаря которой функционирует термостат, является термоэлемент, внутри которого находится сложное по своему составу твердое вещество. Так, оно включает в себя:

— гранулированный воск;

— медь в порошкообразном состоянии;

— такие же порошкообразные графит и алюминий.

Термостаты Температурные режимы для открывания и закрывания основного клапана устанавливаются соответственно конкретной модели двигателя. Зачастую они находятся в промежутке между

70 и 95°С или же между 100 и 105°С. Чтобы определить это, достаточно посмотреть на корпус термостата, на котором подобная информация должна быть обязательно обозначена. К двигателю термостат подключается благодаря трем патрубкам, каждый из которых выполняет свою функцию:

— входной патрубок – через него жидкость из двигателя поступает в радиатор для охлаждения;

— патрубок перепускного шланга, благодаря которому происходит попадание жидкости в термостат непосредственно из головки самого цилиндра;

— третий патрубок, который обеспечивает подачу жидкости в насос.

Можем заключить, что термостат по своей сути является ни чем иным, как регулятором температурного уровня охлаждающей жидкости двигателя. На некоторых автомобилях, который предназначены для особенно интенсивной эксплуатации, может устанавливаться даже не один, а несколько термостатов. Не смотря на идентичный принцип функционирования, они могут отличаться друг от друга конструкционными особенностями, типом наполнителя или же температурному уровню, на который они способны реагировать. Но чтобы не путать Вас, посвятим разнообразию термостатов отдельный раздел.

2. Какие бывают термостаты: знакомимся с наиболее распространенными видами и их конструктивными особенностями

В первую очередь все термостаты стоит различать по видам, из которых выделяют:

1. Одноклапанные.

2. Двухступенчатые.

3. Двухклапанные.

4. Термостаты с электронным управлением.

Термостат Если говорить о них в целом, то следует сразу отметить, что первая тройка функционируют практически по одному и тому же принципу. Так, самый простой вид термостатов, которыми являются одноклапанные, имеет всего одну клапанную тарелку и терморегулирующий элемент, который способен ее закрывать и открывать. Таким образом, такой клапан может либо пропускать охлаждающую жидкость, либо не пропускать, других функций у него нет. Что же касается двухступенчатого термостата – то тут уже имеется целых два клапана, один из которых основной, а второй – вспомогательный. Что же касается двухклапанного термостата, то он состоит из двух затворов, которые являются абсолютно равноправными. Функционируют они по обратной связи друг с другом.

Самым совершенным на сегодняшний день видом термостатов является тот, который обладает возможностью электронного управления. Его конструкция позволяет регулировать открытием/закрытием клапана, что, в свою очередь, позволяет достигать разных режимов функционирования двигателя. Оказывается, что под влиянием разных температурных режимов, можно добиться того, что двигатель будет использовать в разы меньше горючего, при этом, не теряя мощности и не изнашиваясь от такой «хитрой» эксплуатации. Но и это еще не все. Благодаря электронному регулированию стало возможным двухконтурное охлаждение антифриза, что особенно важно при управлении автомобилем в сложных условиях. Но кроме отличий конструктивного характера, каждый все виды термостатов имеет свои особенные принципы функционирования. Их мы и рассмотрим далее

3. В чем заключается принцип работы термостатов разных моделей

Термостат По сути, принцип функционирования любого термостата схож с принципом работы реле. Внутренний рабочий элемент, о котором упоминалось выше, имеет форму небольшого цилиндра. Поскольку в состав смеси, которая помещена внутри него, входит искусственный воск, при температуре в

82°С он начинает потихоньку таять. В следствие этого происходит естественное расширение жидкости, которое и выталкивает из цилиндра специальный штырек. Как Вы догадались, данный штырек и открывает клапан. Описанный принцип работы присущ обычному капиллярному термостату и понять его несложно даже восьмикласснику, который прошел основы термодинамики и механики.

Что же касается двухступенчатых термостатов, которые имеют уже два клапана, то тут стоит обратить внимание на некоторые отличия. Основной клапан приводится в действие тем же способом, что и в вышеописанном варианте. Однако, здесь есть еще и вспомогательный клапан, который позволяет усиливать все действия основного. Зачем это нужно, спросите Вы? Ответ будет довольно простым. Дело в том, что в моторах с большим объемом и повышенным давлением работы охладительная жидкость движется под довольно высоким давлением. Поэтому, без «дружественной подмоги» основной клапан не сможет перекрыть трубку, даже если температуры жидкости сильно опустится.

Термостат В двухклапанных системах термостатов все происходит еще проще, хотя конструкция у них и сложнее. Поскольку конструкция таких термостатов состоят из двух заслонов, абсолютно независимых друг от друга, то один из них отвечает за движение охлаждающей жидкости по маленькому кругу, а второй – за ее движение по большому кругу. Но как же это возможно? Просто когда открывается один из клапанов, автоматически закрывается один. Ну и наоборот.

И наконец-то мы переходим к термостатам, управляемых электронно. По сути, они функционирует так же, как и обычные одноклапанные. Только вот у описываемых здесь моделей есть одна своя существенная особенность. Терморегуляция клапанов осуществляется при помощи температурного резистора. Именно нагрев этого элемента и дает сигнал для того, чтобы заслонка открылась. Проходит сигнал непосредственно через электронный блок управления, который и управляет клапаном. Правильно запрограммировав блок, Вы сможете сразу почувствовать все достоинства езды на автомобиле с электронным термостатом. Ведь он будет обеспечивать необходимое охлаждение, опираясь на темп езды, сложность дорог и тип Вашего двигателя.

4. Неисправности термостата: к чему нужно быть готовым во время эксплуатации двигателя?

В том, что термостат является очень важной составляющей системы охлаждения двигателя, Вы должны были убедиться исходя из всего вышеописанного материала. Однако, так же как и любой другой механизм, термостат может сломаться, и причины и последствия этого могут проявляться совершенно по-разному. То, что чаще всего поражает термостат и нарушает его работу, является самой обычной коррозией. Последствия, к которым она может привести, могут быть очень разнообразными. Поэтому, рассмотрим неприятные ситуации, которые могут случиться с термостатом и автомобилем, когда на нем вдруг появилась коррозия (хотя сразу отметим, что нижеописанные происшествия могут возникнуть не только по этой причине).

Термостат К примеру, термостат находится в полностью закрытом виде, однако неожиданно заклинивает и отказывается пропускать жидкость по большому кругу системы охлаждения. Последствия подобного могут привести к перегреву двигателя. При чем, произойти подобное может при любых погодных условиях и при любой нагрузке на сам двигатель (ну и естественно на термостат). Также, термостат может открываться только наполовину. Это может уберечь мотор автомобиля от закипания, однако он все равно будет эксплуатироваться «на грани».

Бывают случаи, когда клапан «замирает» в полностью открытом или частично открытом положении. Из-за этого двигатель будет нереально долго прогреваться до уровня рабочей температуры. Бывают случаи, когда зимой двигатель вообще не прогревается. Подобная неисправность систему охлаждения сразу же должна Вам указать на то, в чем действительно кроется настоящая причина поломки. Отметим, что при полностью исправной системе охлаждения и при температуре воздуха в 0°С двигатель можно разогреть всего за 5-10 минут. Если же клапан термостата открыт изначально, двигатель не сможет разогреться до температуры выше, чем 70°С. Понятно, что при таком состоянии двигателя Вы не сможете никуда уехать.

Однако, прежде чем приступать к замене или ремонту термостата, необходимо на все 100% убедиться в том, что причина неисправности – это действительно он. Для этого можно провести несколько нехитрых манипуляций, который мы описали в отдельном разделе.

5. Диагностирование исправности термостата

Полную диагностику термостата можно проводить самостоятельно, без автомехаников и других помощников. И так, при обнаружении неисправности системы охлаждения двигателя, следует прибегнуть к одному из нижеописанных вариантов диагностики термостата:

1. Запустите двигатель на холостом ходу, чтобы он смог немного прогреться. Проследите, чтобы стрелка, указывающая на температуру внутри двигателя, не успела дойти до красной отметки. После этого необходимо сразу же выключить двигатель и перейти к осмотру «ситуации» под капотом автомобиля. Сразу же отыщите радиатор и его верхний шланг. Он изготовлен из черной резины и имеет в диаметре примерно 5 сантиметров. Также найдите нижний шланг, который выглядит идентично верхнему (будьте очень осторожны, поскольку шланги могут быть очень горячими; чтобы это понять, иногда достаточно поднести к ним руку). Если датчик показал Вам нормальное прогревание двигателя, а один из шлангов остался холодным – то верный признак того, что клапан не пропускает жидкость и она не попадает в радиатор. В этом случае остается одно – полная замена термостата.

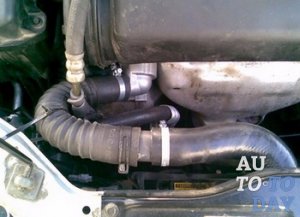

Под капотом 2. Второй способ называют «народным», хотя он и дает не менее точные результаты. Проводить его рационально в том случае, когда изначально Вы заподозрили поломку в другой составляющей системы охлаждения и в результате обширной диагностики уже успели снять термостат с двигателя. Для проверки его исправности, просто поместите устройство в сосуд с водой и начинайте понемногу его подогревать. Учтите, что температура воды должна практически достигнуть температуры закипания (помните о рабочей температуре каждого термостата). После этого Вам будет необходимо всего-навсего визуально оценить, открылся ли клапан, или же нет. Если термостат рабочий – он несомненно откроется, если нерабочий – так и останется в прежнем положении, что требует замены данного термостата на новый.

Касательно второго варианта следует отметить, что иногда для оценки работоспособности термостата его даже не приходится опускать в воду. Речь идет о ситуациях, когда клапан заклинивает в открытом состоянии. Отметить подобное Вы сможете сразу же, как только снимете устройство, предварительно успевшее охладится.

Важно обратить Ваше внимание на ситуацию замены термостата. Для того, чтобы он подошел Вашему автомобиля «как родной», необходимо узнать температуру открывания клапана и уже с этой информацией отправляться за покупкой в специализированный магазин. Думаем, Вы понимаете, что если на обычное авто поставить термостат с температурой открывания клапана свыше 100°С, двигатель постоянно будет перегреваться. Так что будьте внимательны не только на дорогах, но и в автомагазинах. Удачных Вам поездок!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

устройство, принцип работы и неисправности

Термостат – неотъемлемая часть системы охлаждения автомобиля. Он выполняет две функции: помогает двигателю быстрее прогреваться до оптимальной температуры, а также предотвращает его перегрев. Поговорим более подробно, какое устройство имеет термостат, для чего он нужен, как работает, каких типов бывает и какие неисправности могут возникнуть в этом узле.

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

термостатыТермостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

автомобильный термостат

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

  • 2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
  • 1 патрубок на выход. Он ведет к цилиндрам.
  • Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
  • Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
  • Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Что такое автомобильный термостат: устройство, принцип работы, неисправности

Принцип работы автотермостата выглядит следующим образом.

Похожие статьи

  • Пока двигатель имеет низкую температуру, термочувствительный элемент находится в состоянии покоя и жидкость циркулирует исключительно по малому контуру (то есть только вокруг цилиндров и головки).
  • Когда мотор нагревается, термочувствительный элемент срабатывает и открывается, открывая также основной клапан. После этого прибор работает в другом режиме – жидкость начинает движение по большому кругу. Она начинает омывать радиатор, помпу, рубашку мотора. Это позволяет предотвратить его перегрев. Обычно термоэлемент срабатывает при температуре от 75 до 90 градусов цельсия (у разных моделей автомобиля она разная, ее обычно указывают на маркировке).

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Виды термостатов для автомобиля

Термостаты бывают нескольких видов.

В зависимости от количества клапанов устройства делят на две разновидности.

  • Одноклапанный. Классическая конструкция, которая включает в себя всего один клапан.
  • Двухклапанный. Более современный тип устройства, который имеет 2 клапана. Один закрывает большой круг, а второй – малый. Обеспечивает более эффективное распределение охлаждающей жидкости.

В зависимости от принципа работы термостаты делят на следующие виды.

  • Механический. Имеет механический термочувствительный элемент.
  • Электронный. В качестве термочувствительного элемента использует терморезистор, который изменяет сопротивление при повышении или понижении температуры. Элемент подключен к автомобильному блоку управления (или к отдельному термореле). Он считывает сопротивление и в зависимости от его величины увеличивает или уменьшает ток охлаждающей жидкости между мотором и радиатором.

Виды термостатов для автомобиля

В зависимости от возможности вмешательства водителя в работу устройства термостат может быть:
  • неуправляемый – контролировать функционирование прибора невозможно;
  • управляемый – электронное устройство, работу которого можно настраивать с помощью электронного блока управления машины.

Также выделяют двухступенчатые термостаты. По сути, они представляют собой разновидность одноклапанных. Однако клапан в них усилен вторым элементом (по сути – вторым клапаном). При этом запирание каждого контура по отдельности, как в двухклапанных устройствах, отсутствует. Двухступенчатые приборы предназначены для использования в авто, в системе охлаждения которых поддерживается высокое давление, так как они отличаются большей степенью прочности и надежности.

термостат для автомобиля

Как проверить термостат

Проверять термостат необходимо в следующих случаях:

  • двигатель очень медленно прогревается;
  • мотор быстро перегревается.

Это может говорить о неисправности устройства.

Проверку можно провести, не отсоединяя прибор. Для этого потребуется выполнить следующие действия – термостат будет установлен на своем месте.

  • Открыть капот.
  • Запустить двигатель и дать ему поработать на холостом ходу 3 – 4 минуты. Важно, чтобы перед запуском мотор был холодным.
  • Потрогать рукой патрубок около радиатора. Если он холодный, это означает, что циркуляция по малому кругу проходит нормально.
  • Дать двигателю хорошо прогреться, а затем потрогать второй подводящий патрубок, который отвечает за движение жидкости по основному контуру. При нормальном функционировании прибора к этому времени он должен открыться и начать охлаждение основного круга. Следовательно, при исправном термодатчике он должен быть холодным.

Если в ходе проверки выяснилось, что патрубки горячие, это говорит о неисправности.

Есть и другой вариант исследования устройства, со снятием. Вот какие действия для него потребуется выполнить:

  • полностью слить антифриз из системы охлаждения транспортного средства;
  • демонтировать термостат;
  • поместить его в кастрюлю с водой и довести ее до кипения;
  • вытащить прибор пинцетом или другим приспособлением и посмотреть на просвет.

В нормальном состоянии после кипячения узла клапан должен быть открыт – это означает, что прибор выполняет свои функции правильно. Если деталь неисправна, он будет полуоткрыт или закрыт.

Неисправности термостата

Что такое автомобильный термостат: устройство, принцип работы, неисправностиНиже представлены наиболее распространенные неисправности термостатирующего устройства авто.

  • Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
  • Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
  • Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Подведем итоги

Термостат – это элемент системы охлаждения авто. Его назначение – предотвращать перегрев и не допускать слишком медленного прогрева мотора. Таким образом, он служит своего рода предохранителем. У разных моделей машин – разные технические характеристики термостатов. Но схема работы везде одна – прибор реагирует на повышение или понижение температуры и изменяет интенсивность движения антифриза. Также термостат применяют в АКПП, где тоже требуется охлаждение.

Facebook

Twitter

Вконтакте

Одноклассники

Pinterest

Как выбрать термостат | Новости автомира

Как выбрать термостат

Термостат — элемент системы охлаждения двигателя, отвечающего за регуляцию температуры антифриза. Без этого детали тепловой режим не будет поддерживаться.

Главная задача — блокировка потока антифриза до того момента, пока двигатель не прогрелся. Когда температура двигателя высока, термостат открывается и способствует прохождению жидкости. Когда двигатель холодный, антифриз не проходит через термостат. Прибор является двухконтурным.

Принцип работы термостата

Малый контур работает до температур 85-90°C, иначе называемых рабочими. При более высоких температурах открывается пропуск в большой контур, т.е. начинает свою работу радиатор, после чего жидкость охлаждается и идет обратно в малый контур. Температура открытия указана на корпусе прибора. Как видите, система замкнутая, и малейшая неисправность сказывается на ее работе.

Плановая замена

Термостат относится к той категории запчастей, которая не имеет регламентированного срока замены. Качественное изделие служит до нескольких лет. В случае поломки термостата более всего страдает мотор — не соблюдается температурный режим. Здесь возможно два варианта, которые рассматривают относительно того, в каком положении “заело” термостат. Это может быть или перегрев двигателя, или, наоборот, недогрев вследствие интенсивного охлаждения. На памяти работников СТО много случаев, когда термостат на автомобиле работал то исправно, то выходил из строя — отдельные экземпляры этой детали ведут себя самым интересным образом.

Частыми причинами поломки является использование неподходящих жидкостей для охлаждения и нежелание их вовремя менять. Худший вариант — использование воды. Мы же поговорим о том, когда термостат подлежит замене, какие компании-производители достойны внимания, а также какие хитрости есть у бывалых автолюбителей.

Основные признаки неисправности

Главным признаком неисправности является то, что при перегреве двигатели нижний и верхний патрубки имеют одинаковую температуру. Обычно говорят о том, что термостат “залип”, или же клапан пропуска перестал справляться со своей работой. Термостат находится в открытом положении. Из двух контуров жидкость прогоняется только по большому, а двигатель не разогревается до рабочей температуры. Недогрев приводит к увеличению расхода топлива, вредным выбросам, повышенному износу деталей двигателя. Кроме того, хуже прогревается салон автомобиля.


Новенький исправный термостат

Иная ситуация: нижний патрубок остается холодным, причем температура в рабочем вентиляторе растет. Жидкость двигается только по малому контуру, из охлаждающей превращаясь в нагревающую. Термостат находится в закрытом положении. Двигатель может попросту перегреться, а все из-за того, что клапан постоянно открыт.

Первый вариант намного хуже второго. Также советуем обратить внимание на следующее:

  • Стрелка, указывающая на температуру двигатели, при наборе скорости резко падает и начинает подниматься при остановке;
  • Двигатель прогревается слишком долго. Если раньше вы такого не замечали, стоит проверить термостат;
  • Резиновое уплотнение тарелки клапана было нарушено. Из-за этого охлаждающая жидкость смешивается с моторным маслом. Последнее растворяет уплотнение клапана, находящегося в терморегуляторе;
  • Клапан открывается слишком рано. Обычно с такой неполадкой автомобиль функционирует без проблем, но вышесказанного это не отменяет.

Проводим диагностику самостоятельно.

Не снимая термостат с автомобиля, можно легко проследить за его работой. Прогреваем двигатель, после чего трогает шланг от термостата к радиатору. Штатным его состоянием является: невысокая температура, сравнимая с температурой воздуха. Если он горячий, то стоит или ехать на СТО, или попробовать провести демонтаж и дальнейшую диагностику самостоятельно.

Проварка термостата

Снимаем термостат и проводим его “проварку”. Делается это очень просто: в кастрюлю с чистой водой помещаем термометр и термостат. Подогреваем воду, стараясь зафиксировать ее температуру на отметке термометра в 90°C. Если клапан термостата начнет медленно открываться, причин для волнения нет. Этого не произошло или же клапан не полностью открылся- придется провести срочную замену.

Продлеваем срок службы термостата

Как правило, деталь не отказывает внезапно после года эксплуатации. Такое бывает разве что при покупке некачественного и недорогого аналога. Но и в случае с таким термостатом, период эксплуатации можно растянуть вплоть до выхода из строя.

Основные требования предъявляются к охлаждающей жидкости. Если не заменять ее своевременно, возможно отложение на деталях нежелательных накоплений, выход из строя присадок. При этом жидкость нужно менять полностью, а не подливать по мере необходимости. Это также позволяет защититься от коррозии. Как показывает практика, высокую коррозийную защиту обеспечивает тосол. При этом он не обеспечивает максимальную теплоотдачу. Последнего недостатка лишен качественный антифриз.

Как выбирают термостат

В случае поломки лучше подобрать идентичный термостат, или обратиться к менеджеру любого магазина автомобильных запчастей, предоставив также VIN-код своего авто. Тот выберет запчасть нужных размеров, а также уточнит возможность работы в одном тепловом режиме.

Несколько более интересный случай: отдельные детали уже менялись, добавлялись смежные. Здесь без помощи автомеханика обойтись сложно. Он проанализируют следующие вещи: пороги температур плавления, количество клапанов, габаритные размеры, температура открытия, специфика индикации температуры двигателя. Сообразно этому, будет подобран наилучший термостат. Отметим, что далеко не все автолюбители точно знают, какая в их авто система индикации температуры, так что рискуют попасть впросак при самостоятельном выборе термостата.

Существующие системы

Термостаты в автомобилях одноклапанные и двухклапанные. При этом часто их конструкция имеет несколько дополнений, которые могут разниться даже в транспорте одной линейки от одного производителя. Давайте разберемся:

  • Сдвоенные термостаты. Как правило, используются в системах с большим давлений. При среднем температурном напоре открываться будет только один термостат, а при высоком — сразу два;
  • Оснащенные дополнительные боковыми клапанами. Их назначение — уменьшать перепады температур охлаждающей жидкости, которые в более простых системах достаточно высоки;
  • Устанавливаемые в алюминиевый корпус, или же в корпус из пластика;

Принципиальная конструкция

  • Оснащенные специальной направляющей юбкой, которая препятствует перекосу нижнего клапана;
  • С дополнительным электронным подогревом, а также датчиком температуры. Их устанавливают для уменьшения нагрева двигателя, который возможен при слишком высокой нагрузке.

Сильфонные, или же жидкостные, термостаты встречаются редко. Причина проста: изготовление возможно при использовании достаточно сложной технологии герметизации медного цилиндра. Более простые термостаты с твердым наполнителем, имеющие металлические и графические присадки, столь же надежные.

Краткий экскурс по брендам

Как вам и могут посоветовать специалисты, покупать лучше оригинальные термостаты известных производителей. Иначе их называют OEM запчасти. Цены на них высоки, однако сама запчасть может служить долгие годы без единых осечек.

Продукцию высочайшего уровня имеют следующие фирмы: Mahle, Behr, Wahler (Германия), Valeo (Франция).

Одни из самых популярных брендов: Gates (США), Febi, Meyle, SWAG (Германия), Facet (Италия), Calorstat by Vernet (Франция). Качество продукции очень высоко, цены — не кусаются. К слову, в Украине и Россие эти марки широко известны и очень востребованы.

Из бюджетных решений стоит отметить две следующие фирмы: Starline (Чехия), JP Group (Дания). Цены очень демократичны, однако сама продукция удовлетворяет всем стандартам качества.

Доли рынка термостат для Ford Focus

Стоит избегать термостатов от малоизвестных фирм, недавно вышедших на рынок. Причина проста: высок риск наткнуться на поддельные изделия, которые внешне почти не отличаются от термостатов крупных фирм, но уступают им абсолютно во всем.

Покупаем без ошибок

Итак, первая цель заключается в том, чтобы не попасться на фальсификат. При этом китайские термостаты не обязательно плохи, а вот китайские подделки критиковать даже нет смысла, так как они ни на что не годны. Давайте же разберемся, как распознать подделку.

Оригинальная коробка с термостатом Wahler



Обратите внимание на следующее:

  • Внешний вид упаковки приятен, полиграфия и склейка качественны. Только серьезные производители тратят деньги на хорошие упаковки, фальсификаторы же себе этим голову не занимают;
  • Товарный знак бросается в глаза. Фальсификаторы нередко вообще не копируют товарные знаки, а если и копируют, то делают это плохо. Попробуйте найти в проверенном магазине термостат фирмы SWAG в упаковке, сфотографируйте ее на смартфон и в будущем сравнивайте со всеми товарами в упаковке, которые вызывают у вас подозрение;
  • Качество материала и его обработка. Как правило, поддельные термостаты пестрят швами, блестят, плохо отшлифованы;
  • Гравировка, проштамповка товарных знаков и надписей. Обычно выдавлены на корпусе, для чего требуются качественные металлообрабатывающие станки. На поддельных термостатах буквы выдавлены плохо, они стертые или совсем нечеткие;
  • Торговцы запчастями. Солидный магазин легко предоставит вам гарантирую, обязуется взять товар назад в случае брака. При этом цены выше, чем у торговцев на рынке;
  • Обработка краев и срезов, завальцовка стыков. Качество легко прослеживается: возьмите термостат и посмотрите, есть ли на нем задиры, царапины и сколы. Их наличие говорит о фальсификации.

Можно ли справиться с заменой самому

С развитием интернет-ресурсов нет проблем с тем, чтобы найти руководства по замене отдельных запчастей. Если вы хотите заменить термостат самостоятельно, нужно обзавестись герметиком, крестообразной отверткой, тазом для слива охлаждающей жидкости, ключам на “12” и “13”. По сути, замена предусматривает следующее: слить антифриз, снять декоративный кожух двигателя, отсоединить корпус термостата, снять термостат и поставить новый. Зачастую термостаты устроены так, что имеет значение сторона, с которой вы его будете устанавливать. Для простоты определения производитель делает пометки, вроде “Front” и “Rad”, или же стрелку, указывающую на радиатор. Советуем по ходу установки также поменять хомута и уплотнители. После замены советуется долить антифриз и проследить за отсутствием его утечек.

Выводы

Замена термостата может быть осуществлена самостоятельно. При этом неисправную деталь стоит менять как можно скорее — это позволяет избавиться от возможных трат на ремонт двигателя. Также отметим, что термостат стоит проверять в канун наступления холодов. Исправно работающая деталь не только позволит уменьшить расход ресурса двигателя, но улучшить прогрев салона автомобиля, нормализует расход топлива.

Термостатов разных ценовых категорий на рынке достаточно много. Вышеуказанные бренды считаем приоритетными, их качество было проверено временем. Единоразовой замены хватит, чтобы потом не вспоминать о термостате в течение нескольких лет.

Какие бывают термостаты и для чего они

Контроль за температурой, и поддержание ее на определенном уровне, в некоторых ситуациях — вопрос жизненно важный. Первые, примитивные приборы для контроля температуры (термостаты), были придуманы в XVII веке, и нашли весьма ограниченное применение в быту. XX век все изменил — человечество было вынуждено усовершенствовать уже имеющиеся модели, и изобретать новые. Сегодня, термостаты используют практически везде: в отопительных и кондиционирующих системах, в автомобилях, в стиральных машинах, в утюгах, в промышленности и науке. Наверное, будет сложнее сказать, в каком устройстве термостат отсутствует.

Термостат — прибор чутко реагирующий на изменение температуры внутри системы или вовне, и способный поддерживать заданный (необходимый) уровень температуры.

Какие бывают термостаты

Причиной усовершенствования термостатов, стала только возрастающая потребность в увеличении энергоэффективности приборов, и удешевления производства конечного продукта. Термостаты принято классифицировать по следующим признакам:

  • диапазону температур. Например, в промышленности используют термостаты способные работать в сверхвысоком (300-1200° С) диапазоне, или в сверхнизком;
  • теплоносителю;
  • точности контроля и стабилизации температуры;
  • схемы работы — механика или электроника.

Для чего нужен термостат

Наиболее часто встречающийся пример применения термостата, это использование его в отопительных системах. Более того — без корректно работающего термостата, система отопления будет работать малоэффективно, и вообще может быстро выйти из строя.
Термостат, можно сказать, управляет всей системой: фиксирует изменения(или отсутствие оных) температуры внутри контура, соотносит их с уровнем температуры в помещении, корректирует работу теплообменника.

В широком понимании, термостат отвечает за крайне важные в работе отопительного прибора нюансы.

  1. Экономичное и энергоэффективное потребление прибором энергии, выделяющей тепло.
  2. Поддерживание наиболее комфортной для человека, температуры в помещении.
  3. Предохранение отопительного прибора от перегрузок, что в свою очередь благотворно сказывается на долговечности отопительной системы.

Использование термостатов давно перестало быть блажью, или проявлением повышенной ответственности. Оснащение систем термостатами — объективная необходимость, которая не раз окупится за счет повышения экономичности работы системы, и продления службы устройств.

Программируемые термостаты. Виды и принцип действия.

Программируемые термостаты

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые программируемые термостаты (терморегуляторы). Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Программируемые термостаты (терморегуляторы) представляют собой электрические устройства необходимые для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все программируемые термостаты, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются разными признаками.

По назначению:

  • комнатные
  • погодные

По способу монтажа:

  • стенные
  • настенные
  • крепящиеся на DIN рейку

По функциональным возможностям:

  • центральное регулирование
  • беспроводное регулирование

По способу управления:

  • механические
  • электромеханические
  • цифровые (электронные)

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.

Количество каналов:

  • одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом
  • многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве

Габаритные размеры:

  • компактные
  • большие
  • крупные

Применение терморегуляторов и датчиков

Программируемые термостаты могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить такие группы терморегуляторов:

  1. Учитывающие и контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
  2. Учитывающие и поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
  3. Учитывающие температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

  1. индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту
  2. индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку

Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

  • датчик температуры пола
  • датчик температуры воздуха
  • инфракрасный датчик для пола и воздуха

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, поэтому бывают такие:

  • цифровые
  • аналоговые

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

  • беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки)
  • устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

Программируемые термостаты

   Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

  1. Надёжность
  2. Устойчивость к перепадам напряжения
  3. Не подвластны сбоям электроники
  4. Работают при отрицательных температурах
  5. Можно эксплуатировать в условиях резких изменений температуры
  6. Простое управление
  7. Длительный срок службы

Недостатки:

  1. Наличие погрешности
  2. Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
  3. Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Программируемые термостаты

   Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

  1. Автоматическое включение обогрева
  2. Герметичность
  3. Невысокая цена

Минусы этих приборов:

  1. Низкая функциональность
  2. Сложность добиться высокой точности регулирования

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Программируемые термостаты

   Электронные программируемые термостаты

Главные составляющие части:

  • Выносной термодатчик
  • Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя
  • Электронный ключ – контактная группа

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

  1. Обычные электронные регуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
  2. Цифровые терморегуляторы:

— с закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.

— с открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

  1. Широкий диапазон регулировок
  2. разнообразие дизайнерских решений
  3. Экономия электроэнергии
  4. Высокая точность
  5. Эффективность
  6. Безопасность при эксплуатации

Также они просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.



Смотрите также по теме:

   Термостат, что это? Техническое исполнение и принцип работы.

   Терморегулятор для котла отопления. Как выбрать правильно?

   Теплый пол электрический. Обзор теплых полов.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

температура открытия, виды и принцип работы

Нельзя недооценивать роль термостата — важного приспособления двигателя. Под этим понятием подразумевают клапан механического типа, «миссия» которого заключается в регулировании охлаждающей жидкости.

Приоритетное его достоинство, задуманное разработчиками: температура открытия термостата предупреждает перегрев «пламенного сердца» автомобиля во избежание дорогостоящих ремонтов и для обеспечения полноценной безопасности на дороге.

О нюансах установки

Автомеханики советуют заменять деталь один раз в два года

Монтируется приспособление вверху двигателя на участке выхода охлаждающей жидкости в радиаторное устройство. Оно способствует быстрому прогреву автотранспортного средства, сдерживая охлаждение до той поры, пока двигатель не достигнет повышенной температуры. Суть устройства заключена в трех элементах: цилиндр, штырь, воск. Схема такого состояния используется с давних пор, не претерпевая особенной модернизации, в том числе, и в новых марках автомашин. В итоге детали мотора не изнашиваются прежде времени, улучшаются их динамические показатели.

Немного о функционировании

Суть устройства заключена в трех элементах

Марка машины диктует вид применяемого термостата. Все они могут быть настроены по-разному. Поэтому из характеристик важнее всего то, какая температура открытия термостата определена производителем.

Марка прибора указывается на его корпусе. Он может быть установлен не только в блоке мотора, но и в специально отведенном для него месте. Работа клапана базируется на расплавлении воска, помещенного в отверстии в форме цилиндра по направлению к силовому участку. В зависимости от марки температура открытия клапана термостата может варьироваться.

В конструкции температурный параметр доходит до 80 градусов, воск расширяет свою площадь, выдавливая штырь цилиндровой блокировки. Итог – разблокировка системы и действие охлаждающей жидкости.

О видах термостатов

Различаются модели по стоимости и принципом действия

Различаются модели по стоимости и принципу действия.

На рынке большую популярность получили изделия немецкого автопрома, но для них характерна высокая цена. Отечественные агрегаты неплохо вжились в конструкции современных авто любой марки, однако иногда раньше времени дают сбои. Вообще, с 2006 г. выпуск в России термостатов прекращен. Встречается прежняя продукция «СтАто», но сегодня завод реконструирован в «Прамо». Он занимается переупаковкой китайских термостатов и отправляет их на авторынок под собственным брендовым именем. Аналогичный алгоритм работы выбрали и другие «родные» предприятия. С повышенным контролем качества можно считать компанию «Электон», работающую во Владимирской области.

Водителей больше интересуют универсальные вариации. Какие типы предлагаются на рынке?

  1. Одноклапанный вариант, имеющий клапанную «тарелку» и терморегулирующий элемент. Его относят к разряду востребованных, благодаря возможности монтировать на разные авто. Все потребности двигателя он иногда не в силах удовлетворить, однако прекрасно справляется с работой на двигательных системах от предприятия «УМЗ».
  2. Плюсом двухступенчатого устройства становится наличие двух клапанов. Сегодня изготовители предлагают усовершенствованные его функции.
  3. Прогрессивной идеей инженеров, успешно реализуемой в жизни, служит электронный термостат. Благодаря расширенным способностям регуляции открытия и закрытия клапана, двигатель может функционировать в разных режимах. Это приводит к снижению потребления горючего, меньшему моторному износу, способствует легкому управлению в тяжелых условиях дороги. Модель подходит для иномарок, машин последнего десятка лет, с хорошим бортовым компьютером и с опцией контроля термостата. Высокая точность работы, возможность ручного и автоматического регулирования добавляют плюсы в «копилку» достойных моментов разработки.

На отдельных моделях машин устанавливаются оба варианта при условии эксплуатации мощного мотора, как на «КамАЗах». Подчас в ход идут сразу три изделия.

Ликбез по термостатным наполнителям

Марка машины диктует вид применяемого термостата

Как наполнитель влияет на функционал?

Исправность узла продиктована его качественными свойствами и особенностями.

  • Жидкий наполнитель не используется на российских средствах передвижения с 1983 г., поэтому писать о нем нет никакого смысла.
  • Модели с восковым содержанием позволяют успешно курсировать «стальному коню» на разные расстояния. Они подходят для продукции российского и зарубежного автопрома. Основу моделей составляет церезин — воск специального характера. Дополняет его медный порошок, заключенный в латунный или медный баллон. Во время работы двигателя происходит нагревание баллона и повышение температуры воска. При расширении последнего в действие вступает охлаждающая жидкость. Когда температура снижается, воск приобретает первоначальную форму. При этом разжимается пружина и перекрывается проход в термостате. Жидкость сначала идет по меньшему кругу, затем бежит к насосу и в систему ОЖ. На ВАЗах работа термостата имеет ряд особенностей. Так, температура открытия термостата на «Гранте» — традиционные 80-90 градусов.

Особенности термостатов на ВАЗ

Компьютерная методика поможет скорее выявить на ранних стадиях малейшие проблемы

В этих автомашинах устанавливается двухклапанный прибор с восковым содержимым. При этом температура открытия термостата «Калины» — 90 0С. До нагрева мотора у жидкости есть время пройти малый круг. Затем жидкость циркулирует к насосной части. Одновременно с этим она проходит сквозь «рубашку» впуска, карбюраторную камеру для смешивания. При включении отопления салона, жидкости приходится пройти также через радиатор.

Что происходит при неполноценном нагреве мотора? Частичное открывание главного клапана и неполное закрывание второго. В итоге определенная порция движется к радиатору. Такой механизм быстрее прогреет силовой узел. Полностью клапан откроется при температуре открытия термостата у «ВАЗ» в 90 градусов.

О причинах вероятных поломок

Основной элемент системы охлаждения

Износу и поломкам подвержена любая запчасть. Распространенной причиной отказа жидкости циркулировать считается коррозия, портящая поверхность цилиндра. Автомеханики советуют заменять деталь один раз в два года. Некачественный тосол ведет к нарушению герметичности корпуса, где размещен воск. В результате сила трения штока увеличивается. Длительная задержка силового агрегата на холостом ходу дольше 10 минут приводит к скорому выходу из строя этой рабочей детали. Что же советуют специалисты для снижения риска повреждений?

Экспертное мнение

Водителям «вазовских» лошадок рекомендуется своевременная диагностика. Учитывая, что температура открытия термостата у «ВАЗ-2110» составляет 80 0С, проверить его состояние можно следующим образом.

  • Запуск не стоит затягивать: 7 минут – оптимальный временной промежуток. Далее следует открыть капот и коснуться нижнего патрубка. При исправном положении шланги должны иметь идентичную температуру. Разность показателя говорит о неполадке. Главное – не допустить появления воздушных пробок, их следствием станет перегрев и необходимость срочной замены.
  • Заводя двигатель, нужно потрогать трубку, ведущую к ОЖ. В нормальном состоянии она холодная вплоть до прогрева мотора до нужной кондиции.
  • К сложным способам диагностики относят демонтаж системы и окунание ее в нагретую жидкость. «Кастрюльный» способ может охарактеризовать лишь рабочее состояние термостата, не определяя неполадок.

Для определения нужных параметров термостата, подходящего для конкретного «железного коня», приходится учитывать температуру клапанного открывания. Поэтому лучше отправиться в специализированный автомагазин.

Типичные признаки неисправности

На рынке большую популярность получили изделия немецкого автопрома

Автомобилисты могут заметить проблемы с этим узлом по следующим признакам.

  1. Слишком быстро мотор нагревается.
  2. Температурный показатель растет до нормы чересчур долго.
  3. В ходе поездки двигательная стрелка опускается, наблюдается ее подъем при торможении.

Для выявления дефектов рекомендуется следить за всеми параметрами каждой детали, вовремя приезжать на профессиональную диагностику. Компьютерная методика поможет выявить на ранних стадиях малейшие проблемы, не допуская замены прибора и продлевая срок службы любимой «ласточке». Стоит прислушиваться к рекомендациям специалистов в сервисных центрах, обращаться в серьезные автомастерские с лицензией, хорошей материальной и технической базой, опытными мастерами, разбирающимися в тонкостях техустройств.

принципы действия и виды устройств

Что такое терморегулятор, можно понять из самого его названия. Это устройство, которое контролирует температуру в определенной точке путем приведения в действие системы управления. Термостат, прежде всего, важен для работы систем отопления и кондиционирования воздуха, холодильников. Он обеспечивает экономное использование энергоресурсов – включает и отключает нагревание и охлаждение при достижении определенной температуры.

Различные виды терморегуляторов

Различные виды терморегуляторов

Виды терморегуляторов

Исходя из принципа действия, термостаты делятся на два типа:

  • механические;
  • электронные.

В свою очередь, каждый тип подразделяется на подвиды.

Механические термостаты

В механических термостатах используют датчики с различной технологией срабатывания, но все они основаны на едином принципе. Чтобы понять, как работает механический терморегулятор, надо обратить внимание на физические свойства многих веществ расширяться при нагревании и сжиматься, когда их охлаждают (вода является заметным исключением, расширяясь при охлаждении). Механические термостаты используют это свойство, называемое термическим расширением.

Механический термостат

Механический термостат

Биметаллические пластины

Принцип работы терморегулятора, наиболее часто применяющегося, состоит в использовании пластины из двух полос различных металлов, соединенных болтами.

Включение и отключение биметаллического термостата:

  1. Внешний диск устройства позволяет установить температуру, при которой оно включается и отключается;
  2. Циферблат диска подключен через цепь к датчику температуры – биметаллической пластине, которая замыкает и размыкает электроцепь, в зависимости от большего или меньшего изгиба;
  3. Биметаллическая полоса состоит из разных металлов, скрепленных вместе;
  4. Один металл расширяется меньше, чем другой при нагреве, в связи с этим пластина изгибается внутрь при поднятии температуры;
  5. Пластина – часть электроцепи, поэтому, когда полоса холодная, она прямая, и цепь замкнута. Система включена и нагревается. Нагреваясь до определенной температуры, пластина изгибается и разрывает цепь. Схема отключается.
Работа биметаллической пластины

Работа биметаллической пластины

Важно! Поскольку на расширение и сжатие пластины требуется время, датчик имеет инерцию срабатывания.

Газонаполненные датчики

Из-за медленной реакции металлов на температурные изменения разработаны альтернативные конструкции терморегуляторов. Одна из них – использование газонаполненного сильфона между парой металлических дисков. Большая площадь поверхности этих дисков позволяет им быстро реагировать на нагрев. Кроме того, они упругие и имеют гребни.

Механический термостат с газонаполненным датчиком

Механический термостат с газонаполненным датчиком

  1. При повышении температуры газ в междисковом пространстве расширяется и разъединяет диски. При этом тот из них, что находится внутри, нажимает на микропереключатель в средней части термостата, размыкая цепь. Нагрев прекращается;
  2. Когда температура снижается, сжимается и газ, вновь приближая диски друг к другу. Внутренний диск отдаляется от микропереключателя. Контакт замыкается, включая нагрев.

Газонаполненные терморегуляторы используются для систем отопления домов, они применялись в старых моделях автомобилей. Иногда в них используются не газы, а летучие жидкости с низкой температурой кипения. Например, разбавленный спирт.

Важно! Конкретный химический состав жидкостей подбирается, исходя из диапазона регулируемых температур.

Восковые терморегуляторы

Данный вид термостатов имеет герметичную камеру с восковой пробкой и свободно ходящим металлическим стержнем внутри. По мере повышения температуры воск расплавляется, расширяется и выталкивает стержень из этой камеры. Одновременно стержень действует на включение и отключение электроцепи. Пружина возвращает механизм на место, когда воск остывает.

Устройство воскового термостата

Устройство воскового термостата

Восковые термостаты используются в системах управления охлаждением автомобильных двигателей, в смесителях и т. д. Термостат с простой конструкцией хорошо подходит для тяжелых условий работы внутри двигателя и отличается высокой надежностью.

На радиаторах центрального отопления устанавливают клапаны, где часто используются именно восковые термостаты. При нагреве радиатора до установленного уровня восковые регуляторы уменьшают поток воды через радиатор.

Электронные термостаты

Цифровой термостат является электронной версией механического термостата. Вместо механического датчика может быть установлен термистор – резистор, меняющий свое сопротивление по отношению к температуре, или термопара. Сигнал поступает в электронный модуль, где обрабатывается, и оттуда поступают команды на включение и отключение нагрева или охлаждения. Преимуществом электронного термостата является более точный контроль температуры.

Цифровые регуляторы бывают:

  1. Непрограммируемые. Приборы с простым набором функций, имеющие цифровой дисплей и кнопки управления для установки выбранного температурного значения;
  2. Программируемые. Устройства, представляющие собой мини-компьютер, позволяющие устанавливать дни недели, часы, временное поддержание температуры, ручную отмену и т. д.;
Программируемый терморегулятор

Программируемый терморегулятор

  1. Беспроводные. С развитием современных технологий термостатические устройства стали «умнее» и освободились от проводов. Такие приборы связаны с использованием различных порталов беспроводной связи, например, WiFi или Bluetooth. Самым распространенным является WiFi-подключение. В таких связях эффективность соединений увеличивается, и снимаются проблемы, связанные с проводкой.

Некоторые дополнительные функциональные возможности электронных устройств:

  1. Интеграция оконных контактов для снижения температуры с открытыми окнами;
  2. Координация работы нескольких радиаторов;
  3. Отдельное крепление измерительных датчиков в оптимальном месте;
  4. Дистанционное управление системой по телефону, интернету или смартфону. На значительном удалении от дома всегда можно внести корректировку в настройки;
  5. Сигнал тревоги, если температура слишком низкая или высокая. При желании владелец получает сообщение по электронной почте;
  6. Интеграция аварийных сигналов для датчиков дыма и датчиков разрыва трубы.

Кроме этого, беспроводные термостаты последнего поколения обладают приятным современным внешним видом. Они могут предоставлять подробные энергетические отчеты, доступна система голосового управления.

Беспроводной термостат

Беспроводной термостат

Двухзонные термостаты

Двухзонный терморегулятор позволяет одновременно управлять разными системами отопления и выполнять программирование на два жилых помещения (например, спальня и кухня, гостиная и прихожая). Возможна установка разных уровней желаемой температуры в каждой комнате или области дома.

Модель прибора обычно содержит несколько записанных программ, можно вносить и свои корректировки. Часто применяемый диапазон температур – от 7 до 30 градусов. Ступень регулирования – полградуса.

Двухзональный терморегулятор подходит почти для всех видов отопления:  электрического напольного и потолочного, газового с помощью водяных радиаторов и других систем.

Устройство состоит из нескольких элементов:

  • электронного программируемого модуля;
  • датчиков температуры;

Датчики должны быть установлены в местах, исключающих сквозняки и прямые солнечные лучи, которые могут исказить данные, передаваемые в электронный управляющий модуль.

Кроме двухзонных, существуют двухступенчатые терморегуляторы, применяемые, например, в установках кондиционирования воздуха, где требуется автоматическое управление в холодных и теплых циклах с промежуточной мертвой зоной. Электрически он состоит из двойного переключаемого контакта. Возможно его использование и для обычного контроля температуры с применением одного контакта.

Термостат 12 В

В целом электронные приборы значительно дороже механических, особенно программируемые и беспроводные устройства. Однако существует дешевый цифровой прибор, который можно использовать для простого контроля нагревания или охлаждения разных помещений и устройств. Например, применять в инкубаторах, теплицах, аквариумах, для теплого пола и т. д.

Терморегулятор на 12 В

Терморегулятор на 12 В

Для питания терморегулятора 12 вольт можно использовать и сеть 220 В, но для этого его надо включить через специальный БП, с выходом 12 В постоянного тока. Второй вариант – подключить напрямую к 12-вольтовому аккумулятору. Никаких дополнительных функций у прибора нет, что сказывается на его низкой цене. Но со своим предназначением обычного температурного регулирования он справляется.

В конструкции терморегулятора – температурный датчик (терморезистор) и контроллер с переключающим устройством для выставления требуемой температуры.

Без использования терморегуляторов невозможно нормальное функционирование нагревательных и охлаждающих систем. Не имея обратной связи, они могут быть слишком энергоемкими и неспособными сохранять устойчивую температуру.

Видео

Оцените статью:

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
