Калильное зажигание что такое: Что такое калильное зажигание? В чем отличие от детонации

  • 12.05.2019

Содержание

Детонация или калильное зажигание?

В статье «как предотвратить детонацию», я описал, что нужно делать, чтобы предотвратить детонацию, при переходе на другой бензин, и статью можно почитать вот здесь. В этой же статье мы более подробно разберём, что такое детонация и калильное зажигание (и не только это), и научимся отличать эти отклонения в рабочем процессе двигателя, от обычного стука клапанов (при повышенных тепловых зазорах) или звона пальцев, которые многие водители путают с детонационными стуками, более вредными для двигателя. Чтобы научиться отличать одно от другого, а так же уметь отличить детонацию от калильного зажигания, нужно знать самые азы, которые мы и рассмотрим в этой статье.

При работе двигателя внутреннего сгорания, когда происходит нормальное сгорание топлива в цилиндрах, происходит химическая реакция в рабочей смеси воздуха и паров топлива. И чтобы нормальное горение смеси началось, мало простого смешивания воздуха и топлива в необходимой пропорции (соотношении), рабочей смеси кроме этого нужно ещё передать некоторую энергию.

Известно, что в дизельных двигателях, от более высокого давления сжатия, повышается температура топлива в конце такта сжатия до такого значения, что от этого происходит воспламенение топлива. Ну а в бензиновых моторах, для воспламенения рабочей смеси требуется электрическая искра.

И от электродов свечи зажигания, до стенок камеры сгорания, пламя распространяется со скоростью 50 — 70 метров в секунду, пока не сгорит топливо. Так происходит нормальное обычное сгорание топлива, которое отличается от ненормального (необычного) более быстрого сгорания топлива, которое мы рассмотрим ниже.

Но как же происходит детонация? Пока распространение фронта пламени происходит от электродов свечи зажигания до дальних зон камеры сгорания, температура в этих зонах может повыситься так, что может произойти самовоспламенение смеси, до прихода фронта пламени. От этого возникнет небольшую ударную волну, как бы скачок давления, и этот резкий рост давления встретит на своём пути готовое к воспламенению топливо и сожмёт его.

От этого сжатия бензовоздушная смесь моментально вспыхивает и своей дополнительной энергией ещё более усилит скачок давления, ещё более увеличивая его мощность, разгоняя этот скачок давления до сверхзвуковой скорости. И проще говоря — этот сдвоенный эффект, состоящий из ударной волны большой скорости и догоняющего её фронта пламени и есть детонация.

А скорость распространения волны детонации в цилиндрах мотора может достигать от 800 до 1200 метров в секунду, что на много быстрее скорости распространения обычного фронта пламени (50 — 70 м/сек. от искры). И от этого детонацию многие называют быстрым сгоранием топлива. И когда при этом быстром горении топлива, детонационная волна ударяется о стенки камер сгорания, тарелок клапанов, донышек поршней или стенок цилиндра, вот тогда мы и слышим металлические стуки высоких тонов.

Естественно, что от ударов детонационной волны страдают детали двигателя (смотрите фото слева, на котором изображён поршень с трещиной на донышке), перечисленные чуть выше, но всё таки более других деталей страдают поршни. И как я уже говорил, причина детонации, это самовоспламенение рабочей смеси в самых удалённых от электродов свечи зонах камеры сгорания. А это значит, что чем больше объём двигателя и больше диаметры его цилиндров, тем лучше способность проявления детонации (при других равных условиях).

И от этого приходится уменьшать степень сжатия, так как в более большеобъёмных моторах (с большими диаметрами цилиндров) фронт пламени медленнее доходит до самых дальних зон камер сгорания, и это способствует самовоспламенению смеси и детонации. Причём детонация может проявляться сильнее или слабее, но только при средних и высоких нагрузках на двигатель.

Бывает кратковременная слабая детонация, например при резком разгоне машины, но она не оказывает особого вреда для двигателя. Причём чем ближе условия сгорания рабочей смеси к детонации, тем выше коэффициент полезного действия мотора. А это значит, что наиболее оптимальная регулировка двигателя (о регулировке здесь) будет соответствовать его работе на границе детонации.

И при такой оптимальной регулировке, на некоторых режимах (например при резком разгоне), слабая детонация будет возникать, но кратковременно. Это нормальное явление, не приносящее вреда двигателю, и кстати появляющийся при этом кратковременный металлический звук, к звону поршневых пальцев никакого отношения не имеет.

Как распознать и отличить звук от детонации от других похожих звуков?

Самый первый способ — это появление постороннего звука двигателя, сразу после совершённого вами какого то действия, например после неверной регулировки момента зажигания, или после заправки некачественным бензином (как определить качество бензина без лаборатории читаем вот тут). К стати и очень долгая работа мотора на малых оборотах или мощностях, тоже будет способствовать появлению детонации.

Например если вы долго ползли на малых оборотах и малой скорости по длинной просёлочной дороге. Или если долго ехали по загородной дороге на самой высокой передаче, но с небольшой скоростью.

В таких случаях может появиться толстый слой нагара, в камерах сгорания и на деталях, и от этого слоя нагара, степень сжатия повысится, а теплоотвод деталей наоборот понизится. Как полностью избавиться от нагара на деталях и закоксовки колец, причём без разборки двигателя, советую почитать вот тут.

Второй способ определения появления детонации, это заметить реакцию двигателя на высокую нагрузку для него. Следует знать, что самые благоприятные условия для возникновения детонации, это когда на низких оборотах мотору дают большую нагрузку. При этом двигатель использует всю свою паспортную мощность на малых оборотах. И детонация чаще всего начинает проявляться при резком увеличении нагрузки на низких оборотах, и её легко услышать и снизить нагрузку, ведь обороты то небольшие.

Хуже всего, это когда детонация может возникнуть тоже на большой нагрузке, но на максимальной скорости, предельной для машины. В этом случае услышать детонационные звуки очень сложно, ведь двигатель  ревёт на скорости.

В любом случае, до таких предельных скоростей и нагрузок двигатель доводить не следует.

Третий способ, помогающий определить детонацию, это по цвету газов, выходящих из выхлопной трубы (а как определить состояние двигателя по цвету выхлопа читаем здесь). И появление зеленоватого дыма, или чёрного, после того как были слышны детонационные звуки указывает на то, что детонация всё таки есть или была.

Причем появление зеленоватого дыма бывает при сильной детонации, и то что этот дым появился, говорит что алюминиевый сплав испорченных поршней уже вылетает через выхлоп. В этом случае ремонт двигателя с заменой испорченных деталей неизбежен. Но как правило это бывает редко, ведь чтобы довести двигатель до такоё сильной детонации, нужно позволить ему работать с детонационными стуками достаточно долго.

Если же после того как вы заправились, стали слышны слабые детонационные звуки, не следует сразу открывать капот и менять опережение зажигания. Залитый бензин может и не быть плохого качества, просто его октан немного другой, а у вас в камере сгорания достаточный слой нагара, чтобы этот бензин не подошёл для вашего двигателя. И прежде чем корректировать угол опережения зажигания, попробуйте поездить несколько минут (примерно минут 20), и может быть немного нагара выгорит, и эта слабая детонация прекратится.

Если же она не исчезнет, то придётся или избавляться от нагара (как это сделать без разборки мотора — кликаем по ссылке выше в тексте и узнаём), или менять угол опережения, и какой угол опережения выставлять, в зависимости от марки бензина я уже писал, и желающие могут почитать, кликнув на ссылку в самом начале этой статьи. Если после очистки нагара или после изменения угла опережения стуки исчезли, значит это точно была детонация и вы от неё благополучно избавились.

Детонация или калильное зажигание, а может это дизелинг ?

По приезду куда либо, может возникнуть ещё одно непонятное явление, когда вы выключаете зажигание, чтобы заглушить двигатель, а он ещё некоторое время дёргается. Кто то называет такое явление калильным зажиганием, а кто то детонацией, так что же это такое?

Многим известно, чем меньше нагрузка на мотор, тем меньше температура и давление в его цилиндрах.

А это значит, что детонации на холостом ходу (когда мы глушим двигатель) НЕ БЫВАЕТ. Но всё таки почему после выключения зажигания и отсутствия искры на свечах двигатель продолжает дёргаться?

Чтобы ответить на этот вопрос, давайте немного вспомним как работает дизель и бензиновый мотор. В дизельном двигателе степень сжатия в камерах сгорания намного выше чем у бензомотора, и от этого высокого сжатия дизельное топливо нагревается до температуры его воспламенения в 600 градусов и воспламеняется без электрической искры.

В бензомоторе степень сжатия примерно в два раза меньше и  температура в цилиндрах тоже. Да и способность к самовоспламенению у бензина меньше, чем у соляра, и поэтому бензин не успевает самовоспламеняться. И чтобы ему вспыхнуть требуется электрическая искра, появляющаяся в нужный момент в камере сгорания (на электродах свечи зажигания). И если отключить зажигание (эту искру) то помочь бензину воспламениться нечем, но вот если бы времени побольше, то тогда бензин может бы и воспламенился самостоятельно, без искры.

Вот в этом то и кроется ответ на вопрос, почему иногда бензиновый мотор начинает дёргаться, при отключении зажигания. Потому что при отключении искры, обороты двигателя падают, и при очень малых оборотах, когда коленвал почти остановился, времени для воспламенения у бензина становится намного больше, и он иногда успевает воспламеняться, даже когда искра отсутствует.

А когда в цилиндрах появляются вспышки от самовоспламенения бензина, обороты коленвала опять немного увеличиваются, и времени для воспламенения без искры, у бензина опять не хватает. И обороты мотора опять уменьшаются.В итоге это повторяется несколько раз, обороты то повышаются, то снижаются и двигатель дёргается. Причем самовоспламенение бензина похожее на самовоспламенение соляра в дизельном двигателе. Поэтому и прозвали это явление у бензиновых моторов — дизелинг.

А главное, что ничего общего дизелинг и детонация не имеют. Причём дизелинг может возникнуть не от плохого низкооктанового бензина, хотя при плохом бензине вероятность возникновения дизелинга всё же выше. Но прикол в том, что многие водители ничего подобного не слышали о дизелинге и путают его с калильным зажиганием. Хотя здесь также как и с детонацией — ничего общего дизелиг и калильное зажигание не имеют — это совсем разные вещи.

Чтобы понять почему это разные явления, давайте вспомним, что такое калильное зажигание? Калилка (калильное зажигание) — это воспламенение топлива от перегретых деталей, например от перегретых электродов свечи зажигания (см. фото слева, где центральный электрод свечи буквально сгорел, а боковой электрод поплавился) , от перегретой тарелки выпускного клапана или просто от раскалённых частиц нагара в камере сгорания. Ну а дизелинг — это воспламенение топлива от его сжатия (на очень малых оборотах), но вблизи тоже нагретых поверхностей деталей в камере сгорания, где топливо нагревается сильнее.

Естественно калильное зажигание и дизелинг это разные вещи, и их легко отличить, так как у калильного зажигания нет сильного дёрганья мотора, так как обороты двигателя не снижаются до очень малых оборотов (как при дизелинге) а потом опять повышаются. При калилке обороты более постоянны, мотор работает устойчивее, причём на разных режимах, и двигатель при калильном зажигании может проработать намного дольше, чем при дизелинге.

Кстати калильное зажигание намного опаснее, так как может возникнуть когда машина в движении (в отличие от дизелинга, который возникает только когда мы глушим мотор), и свечи зажигания работают, выдавая искру, и водитель может и не заметить калилки. Хотя нагар или нагретые части деталей могут воспламенять топливо немного раньше чем надо (когда возникает искра от свечи), или не в том месте в камере сгорания где надо.

И именно от этого и происходит оплавление или прогар поршня, оплавление тарелки клапана, или в лучшем случае оплавление электродов свечи зажигания. Но могут быть и другие вредные последствия для мотора. Поэтому калильное зажигание, возникшее на ходу машины или мотоцикла, и является самым опасным, его тяжелее заметить. Тем более, что чем дольше двигатель работает на калильном зажигании, тем больше нагреваются раскалённые детали, и устойчивее он работает, и выявить калилку уже сложнее.

Хотя калильное зажигание может произойти когда мы выключаем зажигание, но здесь его легко заметить (ведь мотор продолжает работать без электро-искры на свечах), а так же и отличить от дизелинга, так как мотор при калилке не дёргается и работает устойчивее, об этом я уже написал выше.

Ну и напоследок ещё немного интересного про дизелинг. Оказывается он возникает чаще на новых двигателях, и реже на изрядно пробежавших, а почему? Да потому что чем старее двигатель, то есть больше его пробег, тем меньше показатель компрессии в его цилиндрах. А значит и давление и соответственно и температура меньше в более старом моторе. А ведь именно температура и играет главную роль в возникновении дизелинга.

Кстати, возникновение дизелинга может подтвердить, что ваш двигатель, а точнее состояние его цилиндропоршневой группы и компрессии, пока в нормальном состоянии. И если после выключения зажигания, ваш мотор некоторое время трясётся, то наоборот не нужно беспокоиться, он в нормальном состоянии. Но и отсутствие дизелинга не означает, что ваш мотор убитый.

Ведь настоящее значение степени сжатия какого то мотора, может и отличаться от точных паспортных данных. И если показания компрессии будут отличаться от паспортной в большую сторону, то дизелинг может возникнуть на вашем двигателе, а если показания степени сжатия будут немного отлтичаться в меньшую сторону, то такое явление как дизелинг, вы можете и не увидеть на своем моторе.

Да и современные карбюраторы или системы впрыска топлива, имеют на большинстве современных машин и мотоциклов электромагнитный клапан, который при отключении зажигания отключает подачу бензина. И трясти мотор по любому не будет, так как сгорать в цилиндрах будет нечему.

Вот вроде бы и всё, что я хотел рассказать в этой статье. Надеюсь она будет кому то полезной и позволит многим водителям, особенно новичкам, вовремя определить детонацию, калильное зажигание, или дизелинг и отличить одно явление от другого, и эти знания я надеюсь позволят сберечь и двигатель и свои нервы; удачи всем!



Калильное зажигание причины возникновения

Калильное зажигание-двигатель продолжает некоторое время работать после выключения зажигания на холостых оборотах. Периодически встречающаяся неисправность в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Помимо неприятных ощущений от такой работы двигателя есть и более серьезные последствия калильного зажигания. Например, быстрый износ поршневой группы и ГРМ (поршни, кольца, клапана). Попробуем разобраться в причинах этой неисправности, а так же принять меры к ее устранению.

Причины возникновения калильного зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099

— Калильное число свечей зажигания не соответствует требуемому для данного двигателя

Подберите соответствующие свечи. Некоторые варианты подбора свечей можно посмотреть в статье «Подборка свечей зажигания для автомобилей ВАЗ».

— В электромагнитном клапане отломана запорная игла

Некоторые автомобилисты пытаясь отрегулировать холостой ход двигателя своего автомобиля специально ломают иглу чтобы обеспечить нормальный поток топлива в систему холостого хода.

— Неисправен сам электромагнитный клапан или его электрическая цепь

После остановки двигателя топливо продолжает поступать в цилиндры двигателя через систему холостого хода, так как запорная игла клапана не перекрывает отверстие в топливном жиклере системы холостого хода. Проверьте электромагнитный клапан и его электрическую цепь.

— Слишком высокие обороты холостого хода двигателя

Отрегулируйте обороты. «Регулировка холостого хода карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099».

— Перегрев двигателя

Обычно двигатель начинает часто перегреваться по причине неисправности системы охлаждения. Необходимо провести ревизию системы охлаждения своего автомобиля и в первую очередь обратить внимание на термостат. Помимо этого неверно выставленный момент зажигания приводит к перегреву двигателя и возникновению калильного зажигания.

— Сильный нагар на клапанах, и в камерах сгорания

Попробуйте прогнать автомобиль на высокой скорости длительное время (совершите длительную поездку). Если не помогло, то лучшее средство — разборка и очистка.

Еще статьи на сайте по двигателям автомобилей ВАЗ

— Двигатели автомобилей ВАЗ

— Повышенный расход масла карбюраторным двигателем автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099

— Устранение провалов, рывков, подергиваний в работе карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107

— «Троит» двигатель

— Провал при резком нажатии на педаль газа, причины

что это и чем отличается от детонации?

Калильное зажигание появилось до разработки искровой системы. Многие автовладельцы путают его с детонацией, из-за чего появляются проблемы в будущем. В наши дни такая система зажигания постепенно уходит в прошлое и остается только на дизельных микродвигателях внутреннего сгорания. Также некоторые специалисты считают калильным зажиганием негативный эффект воспламенения рабочей смеси.

Калильное зажигание и его причины

Это зажигание применялось на двигателях внутреннего сгорания. Воспламенение в камере сгорания происходило за счет соприкосновения рабочей смеси с поверхностью нагретой детали. При такой системе возгорание возникает немного раньше обычного. Большую опасность представляет калильное зажигание до появления искры возле электродов. В наше время на бензиновых двигателях всегда устанавливается система искрового зажигания.

Самой серьезной причиной появления калильного зажигания принято считать перегрев свечей. Возникает он из-за их неправильного подбора. Также в возникновении калильного зажигания может принять участие поршень с выпускным клапаном. Температура у перегретого клапана или поршня оказывается ниже, чем у свечей зажигания. Способность воспламенения появляется из-за размеров площади перегретой детали.

Специалисты отмечают, что перегрев выпускного клапана часто вызывается неправильной регулировкой ГРМ. По этой причине клапан неспособен полностью закрывать отверстие в головке двигателя. Калильное зажигание появляется при самой высокой мощности двигателя.

Паразитный эффект зажигания

Известны случаи когда на автомобилях с зажиганием от искры воспламенение происходит из-за перегревшихся деталей двигателя. Очень часто такой деталью является изолятор свечи или нагар. Не исключена возможность дальнейшей работы двигателя после отключения зажигания. Он будет работать до тех пор, пока не остановится подача топлива.

Отличие от детонации

Детонацию многие путают с калильным зажиганием, но это неправильно. Сам процесс детонации напоминает зажигание, но имеются свои отличия. Калильное зажигание появляется при стабильной работе двигателя на высокой мощности. У детонации все наоборот — она возникает на переходных режимах. По стукам двигателя сложно сказать какой причиной они вызваны.

Детонацией можно считать — неконтролируемое сгорание рабочей смеси, которое сопровождается взрывом и звуком. Звук происходит из-за ударных волн, распространяющихся по блоку двигателя. Из-за сильного уровня детонации ударные волны способны создавать технологические пробки в блоке цилиндров. Детонация является следствием теплопереноса от газов к поршню, из-за чего возможно прогорание последних. Небольшая детонация способна нанести вред поршневым кольцам и появляется риск калильного зажигания. Самые частые причины — преждевременное возникновение зажигания или высокий уровень сжатия.

На автомобилях с пробегом калильное зажигание появляется еще из-за отложений углерода на камере сгорания. В таких случаях водителю рекомендуется удалить отложения с поверхности деталей. Многие автовладельцы распознают признаки калильного зажигания при выключении зажигания. В таких случаях двигатель продолжает свою работу. Это объясняется высокой частотой вращения холостого хода.

При появлении признаков калильного зажигания необходимо произвести капитальный ремонт двигателя автомобиля. При ремонте двигателя мастера меняют поршневые кольца и маслосъемные колпачки. Самостоятельно очень сложно произвести такой ремонт, поэтому лучше всего обратиться к специалистам в мастерские. Стоимость ремонта зависит от степени износа деталей и вида двигателя. После проведения капитального ремонта проблема будет устранена, что скажется и на устранении шума при работе двигателя.

В данном видеоролике показывается эксперимент с калильным зажиганием.

4 причины и 5 последствий детонации — журнал За рулем

Пришла весна — самое время прохватить на хорошей скорости. И услышать звонкие постукивания в бензиновом двигателе, поднакопившем за зиму нагара… Так вот ты какая, детонация!

КАК ЗВУЧИТ ДЕТОНАЦИЯ?

Звук детонации напоминает частые звонкие удары по блоку цилиндров, примерно как если бы по нему стучали гаечным ключом среднего размера. Частота пропорциональна оборотам коленвала. Чаще всего детонация происходит в одном, самом нагретом цилиндре. На шоферском жаргоне прошлых лет детонацию называли звоном или стуком пальцев — но никакого отношения к поршневым пальцам природа возникновения звука не имеет.

Материалы по теме

Чем опасна?

Двигатель, работающий с сильной детонацией и большой нагрузкой, выходит из строя за считаные минуты. Повреждение вызывают как механические напряжения, так и сильный перегрев деталей.

Материалы по теме

  • Чаще всего страдает поршень — деталь, не имеющая непосредственного теплоотвода и изготовленная из сплава со сравнительно низкой температурой плавления.
  • Разрушаются перегородки между поршневыми кольцами.
  • Возможно подгорание и растрескивание тарелок клапанов, иногда наблюдается прогорание прокладки головки блока цилиндров.
  • Порой страдают свечи зажигания.
  • Детонация вызывает вибрацию двигателя, что ухудшает смазку трущихся поверхностей и даже может приводить к разрушению поршневых пальцев и шатунных вкладышей.

Как должно быть?

Рабочая смесь воспламеняется от свечи зажигания, после чего фронт пламени распространяется в камере сгорания со средней скоростью 20–30 м/с. Это сопоставимо со средней скоростью поршня на номинальных оборотах, составляющей обычно около 15 м/с. ­Поэтому горение распространяется от свечи не в виде идеальной полусферы. Большое влияние оказывают завихрения топливовоздушной смеси в цилиндре, которые при конструировании стараются сделать максимально мощными.

А как бывает?

Иногда спокойное, относительно медленное горение смеси превращается в быстрое и взрывообразное — детонацию. Резко увеличивается давление и растет плотность смеси — так возникает ударная волна. Отсюда и самое короткое определение детонации: это процесс сгорания, идущий во фронте ударной волны.

Материалы по теме

Толщина фронта соответствует всего нескольким длинам свободного пробега молекул. Резкое выделение энергии приводит к возбуждению рядом расположенных молекул, а потому распространение процесса идет очень быстро — со скоростью более 2000 м/с. Мгновенное повышение температуры газа в ударной волне вызывает взрывную реакцию, энергия которой поддерживает распространение волны. Когда эта волна — или волны, если мест самовоспламенения несколько — достигает поверхностей камеры сгорания, появляется характерный металлический стук.

При нормальной работе мотора фронт сгорания повышает давление в цилиндре — собственно, он на это и рассчитан. Он сжимает оставшуюся смесь до 50–60 бар, температура при этом составляет примерно 300˚ С. Если эти параметры превышены, то может возникнуть очаг детонации. Однако эти же параметры должны быть возможно бóльшими для повышения эффективности работы двигателя. Поэтому оптимально настроенным двигателем считается такой, в котором сгорание завершается на грани детонации.

Основные причины детонации

Материалы по теме

  • Применение топлива, октановое число которого ниже рекомендованного производителем автомобиля. Тут возможны два варианта: либо владелец от жадности заливает, например, АИ‑92 вместо АИ‑95, либо его обжулили на АЗС.
  • Мотор неверно отрегулирован. Чаще такое встречалось на карбюраторных машинах, в которых легко было сбить угол опережения зажигания, разрегулировать состав топливной смеси и т. п. Наиболее склонна к детонации обедненная топливная смесь (при коэффициенте избытка ­воздуха α = 1,1 вместо единицы).
  • Степень сжатия повышена вследствие неумелого ремонта — фрезерования блока цилиндров или головки, установки тонкой прокладки.
  • Изношенность двигателя. Детонацию может спровоцировать моторное масло, попавшее в камеру сгорания, или нагар, накопившийся после зимы.

Детонационные разрушения поршня.

Детонационные разрушения поршня.

Когда бывает детонация

  • На очень малых оборотах — например, при парковке в жару хорошо прогретого автомобиля с ручной коробкой.
  • Когда мотору очень жарко: вы долго протолкались в пробке, после чего наконец-то дали интенсивный разгон.
  • При большой нагрузке на двигатель, например, при подъеме в гору на высокой передаче.

Заметьте, что любая автоматическая коробка передач облегчает жизнь мотора, не допуская его работы на низких оборотах, когда в процессе горения смеси хватает времени, чтобы образовался очаг самовоспламенения.

Что делать?

Сгладить остроту проблемы позволило повсеместное применение датчиков детонации. Они реагируют на высокочастотные колебания блока цилиндров, возникающие при детонационном сгорании. Пьезокерамический чувствительный элемент создает сигнал переменного напряжения. Когда его амплитуда и частота показывают, что пошла вибрация стенки блока цилиндров, блок управления корректирует угол опережения зажигания в сторону более позднего, а также параметры подачи топлива. Обычно датчик детонации устанавливают на наружной стенке блока цилиндров в середине, а если двигатель V‑образный, то на каждом ряду цилиндров.

Калильное зажигание и дизелинг

Материалы по теме

Иногда за детонацию ошибочно принимают другие явления. При «калильном зажигании» воспламенение происходит не от искры свечи зажигания, а от перегретой зоны в камере сгорания. Виноватыми могут быть неверно подобранные свечи или частицы нагара. Недаром же главной характеристикой свечи является калильное число, то есть способность отводить тепло от электродов и изолятора.

Другое явление — «дизелинг», то есть работа мотора после выключения зажигания, происходит от сжатия рабочей смеси в сильно разогретом моторе. Калильное зажигание носит устойчивый характер, «дизелинг» — кратковременный. Бороться со вторым намного проще: достаточно «отрубить» подачу топлива после выключения зажигания, как и сделано на всех современных моторах.

ДЕТОНАЦИЯ И… МУЗЫКА!

В магнитофонную эпоху все любители музыки знали — нет дефекта противнее детонации! Так называли искажение звука в результате модуляции посторонним сигналом в диапазоне частот от 0,2 до 200 Гц. Вследствие неоднородного движения магнитной ленты звук как бы плавал — в литературе термину детонация эквивалентен составной термин wow and flutter (где wow — «медленная» детонация, или «плавание» звука, а flutter — «быстрая»). А еще детонацией называли фальшивое пение (от фр. detonner — «петь фальшиво»), при котором звук то и дело отклонялся от нужной высоты.

Как избежать детонации?

Материалы по теме

Главное правило — никогда не заправляться бензином с пониженным октановым числом. Инженеры проектируют двигатели с определенным запасом, учитывая то, что реальное октановое число может оказаться чуть ниже заявленного. Поэтому кратковременная езда на 92‑м вместо 95‑го, как правило, вреда не приносит. Но если заливать 92‑й постоянно, то вместо него однажды можно нарваться на условный «89‑й», и это уже будет смертельно.

Ну а если двигатель детонирует даже на заведомо нормальном бензине, не откладывайте визит на сервис.

  • На каких современных авто можно проехать 500 000+ км? Все семь моделей — тут.
  • Некачественный бензин, бесконечные путешествия по пробкам, постоянные перегревы мотора приводят к быстрому износу свечей зажигания. Проверяйте их чаще и меняйте по мере необходимости.
  • Всегда в продаже специальная и техническая литература, выпущенная издательством «За рулем».

Стандартные — Denso

Даже «стандартные» свечи зажигания DENSO ― это что-то особенное!

Ноль дефектов, оригинальное качество и улучшенная производительность.

Особенности и преимущества

ТЕХНОЛОГИЯ U-GROOVE

Улучшенное зажигание, экономия топлива, производительность двигателя и низкие выбросы

> Более значительная экономия топлива: U-GROOVE может воспламенять более бедные смеси, что означает меньше перебоев в зажигании

> Более ровный ход: поскольку искра зажигания и пламя не ограничены электродами, передняя граница пламени оказывается большей, а работа двигателя − более мягкой

> Эффективное сгорание: U-GROOVE обеспечивает эффективное, полное сгорание благодаря возможности заполнения искрой зажигания промежутка, создаваемого формой U

> Более низкие выбросы: форма U-GROOVE создает эффект искры в большем промежутке при сохранении обычного промежутка

> Длительный срок службы: 15-20 000 км. Паз U-GROOVE расположен на заземляющем (а не на центральном) электроде, поскольку именно эта часть подвергается наименьшему износу, обеспечивая работу 13-образного паза на протяжении всего срока работы свечи

Технология U-GROOVE, запатентованная компанией DENSO, обеспечивает лучшие рабочие характеристики и позволяет экономить топливо



СВЕЧИ ЗАЖИГАНИЯ С РЕЗИСТОРОМ

«Умная» конструкция для уменьшения радиопомех

> Преимущество резисторов: широкий выбор свечей с высококачественными резисторами дополняет металлический колпак вокруг изолятора и защищенное место подсоединения для того, чтобы избежать отказов электронного оборудования

> Лучше работа радиоприемника: резисторы, расположенные в свече DENSO, значительно снижают помехи на автомобильный радиоприемник

> Эффективная работа всего электронного оборудования: резисторы также помогают предотвратить помехи на мобильные телефоны, на системы зажигания и управления подачей топлива, системы АБС и навигационные системы

ТЕПЛОВОЙ ДИАПАЗОН

Наилучший тепловой диапазон в сравнении с другими марками

> Больше тепловой диапазон: свечи DENSO покрывают больший тепловой диапазон, чем изделия других производителей, без ухудшения их качества и рабочих характеристик, позволяя сделать правильный выбор практически для всех возможных видов применения при оптимальной работе двигателя

> Меньший складской запас: меньшее количество типов с разными калильными числами, покрывающих все тепловые диапазоны, означает меньший запас хранения

> Идеальная рабочая температура: свеча зажигания отводит идеальное количество тепла из камеры сгорания, так что свечи DENSO работают ни в перегретом (вызывающем калильное зажигание), ни в переохлажденном режиме (вызывающем загрязнение углеродом)

Свечи зажигания DENSO покрывают более широкий температурный диапазон, чем продукция других производителей

> Лучше рабочий диапазон: для оптимизации передачи тепла DENSO использует центральные электроды с медным сердечником, вставленные в медно-стеклянный герметик, обеспечивающий газонепроницаемое соединение и расширенный рабочий диапазон

> Свечи для любых целей: выберите «холодные» свечи DENSO для поездок на большие расстояния, с большой скоростью или значительным весом груза, при которых важно иметь быструю теплоотдачу. Выберите «горячие» свечи DENSO для того, чтобы обеспечить защиту от загрязнения при поездках на краткие расстояния и с остановками

«Горячие» свечи зажигания: хороший набор свечей зажигания DENSO с малым калильным числом, в которых длинный конус изолятора создает более длинное расстояние для прохождения тепла и большую поверхность для поглощения тепла

«Холодные» свечи зажигания: широкий выбор свечей зажигания DENSO с большими калильными числами, имеющих более короткий конус изолятора и меньшую поверхность для поглощения тепла, позволяющих обеспечить более быстрый отвод тепла к головке цилиндров

Свечи зажигания

Свечи зажигания — неотъемлемая составляющая бензинового двигателя ДВС. Задача свечи — вовремя поджечь топливно-воздушную смесь посредством электрического разряда, мощность которого составляет несколько тысяч или даже десятков тысяч вольт. Свеча зажигания играет очень важную роль в «жизни» силового агрегата автомобиля, от производительности этой детали  зависит оптимальная работа и нормальное функционирование бензинового мотора. Свеча — это, своего рода, проводник, который обеспечивает трансфер высокого напряжения, которое генерируется в катушке зажигания, непосредственно в камеру сгорания, после чего происходит воспламенение топливной смеси. Некоторые недооценивают важность свечей забывая о том, что они часто становятся причиной изменений в работе мотора, а также могут влиять на расход топлива.

Что необходимо учитывать, покупая свечи зажигания?

Основными характеристиками этих устройств являются:

  1. Калильное число,
  2. Число боковых электродов,
  3. Величина искрового промежутка,
  4. Температурный диапазон,
  5. Срок эксплуатации,
  6. Тепловые характеристики.

Свечи зажигания — калильное число

Данный параметр первое, на что вы должны обратить внимание прежде чем купить свечи. Калильное число свидетельствует о том, при каком давлении в цилиндре будет возникать калильное зажигание, то есть — возгорание от контакта смеси с нагретым электродом, а не от искры. Этот показатель очень важен, он обязательно должен соответствовать требованиям двигателя вашего авто. В некоторых ситуациях разрешается кратковременное применении свечей зажигания с увеличенным показателем калильного числа. Использование свечей с меньшим значением строго запрещено, поскольку это чревато печальными последствиями, такими как: прогорание поршней, пробой прокладки ГБЦ и прогар клапанов.

Свечи зажигания — искровой промежуток

Расстояние между центральным и боковым электродом называется — искровым промежутком. У каждого производителя данное значение свое, поэтому какая-либо регулировка может обернуться перебоями в работе, а также плохой производительностью. Если вы нечаянно отогнули электрод, то попытайтесь сделать зазор таким каким он был до этого (сравните с новой свечой) или просто замените свечу на новую.

 Количество электродов (боковых)

Изначально конструкцией свечи был предусмотрен лишь один боковой электрод,  однако несколько лет назад производители стали экспериментировать и в продаже появились двухэлектродные, трех- и даже четырехэлектродные свечи зажигания. Некоторые «далекие» автовладельцы ошибочно полагают, что количество электродов удваивает производительность свечи вдвое, а значит и увеличивает мощность двигателя. Это огромное заблуждение, цель количества — качество и стабильность, то есть когда не сработает один, то подхватит второй, таким образом искрообразование становится более стабильным и это хорошо ощущается на   малых оборотах. Кроме того, многоэлектродные свечи могут похвастаться более продолжительным сроком службы.

Кроме того, в продаже уже не первый день есть свечи, которые напрочь лишены боковых электродов, их задачу выполняют вспомогательные, которые размещены на изоляторе. Такая конструкция довольно перспективна, при работе свечи возникает сразу несколько разрядов по очереди, что позволяет достичь эффекта «танцующей» искры. Единственным их недостатком на сегодняшний день можно считать их высокую стоимость.

Температурный диапазон свечей зажигания

Температурный диапазон или режим — это температура, до которой нагревается рабочая часть свечи при работе двигателя. Диапазон в идеале должен быть в пределах от 500° до 900° в независимости от режима работы мотора. В независимости от того каким будет тепловой поток в камере сгорания, какой будет нагрузка на мотор (холостые или максимальная нагрузка), температурный режим свечи зажигания не должен выходить за установленные рамки допуска. Такая критичность объясняется тем, что понижение температуры чревата образованием нагара на изоляторе, который в свою очередь шунтирует («коротит») межэлектродный зазор, провоцируя перебои в работе свечей, а также препятствуя нормальному образованию искры. Кроме этого, из-за повышенной или пониженной температуры электродов снижается срок «жизни» свечей.

Тепловые характеристики свечей зажигания

Этот параметр означает — зависимость рабочей температуры свечи от режима работы мотора. Чтобы увеличить рабочую температуру теплового конуса принято увеличивать его длину, при этом необходимо соблюдать верхнюю планку 900°, поскольку после этого образуется калильное зажигание.

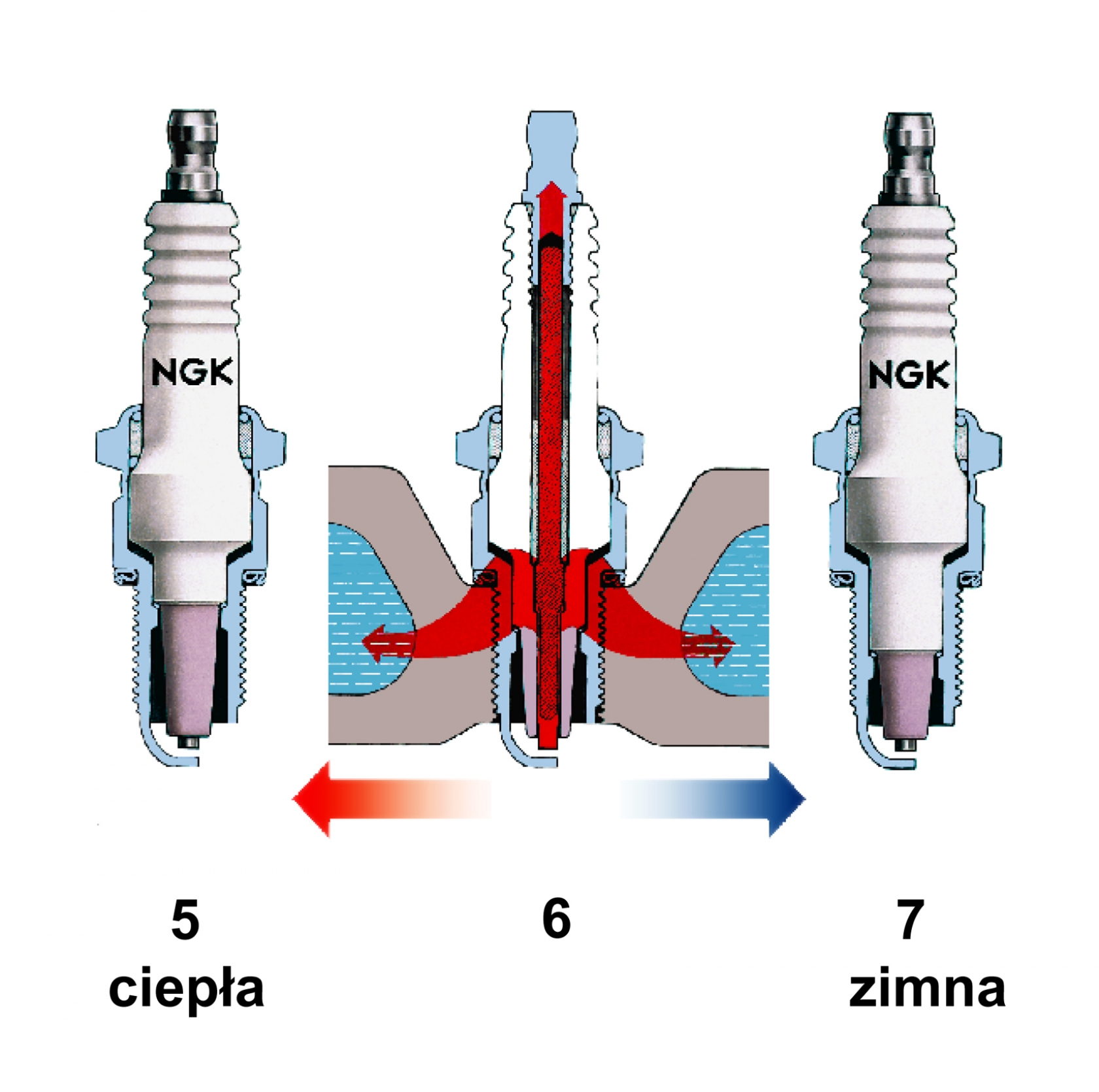

По тепловым характеристикам свечи зажигания принято условно делить на «горячие» и «холодные».

«Горячие» свечи — те, которые используются на двигателях, в которых есть необходимость достигать температуры, при которой происходит самоочистка от нагара при довольно небольших тепловых нагрузках. Если использовать на таком моторе свечи, которые будут «горячее» установленных, возникнет калильное зажигание.

«Холодные» свечи применяются в случае, когда необходимо добиться меньшего температурного режима калильного зажигания при пиковых нагрузках двигателя. Такие свечи не будут достигать температур, при которых происходит самоочистка от нагара, поэтому уже очень скоро придут в непригодность.

Свечи зажигания из «двойного металла»

Несмотря на совершенство, высокое качество и прекрасную производительность современных свечей, инженеры все время придумывают новые и новые идеи, которые делают конструкцию свечи еще лучше. К удивлению многих «нутро» свечей намного сложнее, чем может показаться на первый взгляд.

Сегодня многие ведущие компании активно используют биметаллические центральные электроды в производстве своей продукции. Внешне такие свечи не имеют видимых отличий – самый обыкновенный центральный электрод из хромоникелевого сплава. Однако самое интересное кроется внутри — медь, расположенная вне зоны видимости делает свое дело, поскольку имеет  более высокую теплопроводность, благодаря чему улучшается степень самоочистки от нагара и одновременно повышается уровень защиты от перегрева. Другими словами температурный диапазон значительно расширен, из-за чего они и получили название «термоэластичных».

Износ и остекленение

Случается также и такой износ свечи, когда изолятор нормального цвета, а кромки центрального и бокового электрода имеют округлую форму из-за эрозионного износа. В таком случае зазор между электродами будет сильно увеличен, а значит проблемы при запуске мотора — гарантированы, особенно в осенне-зимний период времени. Кроме того, увеличится расход топлива, в данной ситуации причина будет в самом автовладельце, а также в его отношении к свечам и несвоевременной замене. Сильно выгоревшие или корродированные свечные электроды и такой же весь в «язвах» изолятор — свидетельствует о больших перегревах свечи. Возможно причина в чрезмерно низком калильном числе, низкопробном топливе или неправильно выставленном зажигании. Также возможны и другие причины, хотя и менее вероятны — бедная смесь, зависание клапана, перегрев мотора или плохое его охлаждение. Каждая из вышеперечисленных неисправностей может спровоцировать одно и то же — сильную детонацию. Если ваш автомобиль постоянно работает в тяжелых условиях, рекомендую установить более «холодные» свечи зажигания.

Тем, кто регулярно делает перегазовку или «кик-дауны», через некоторое время обязательно узнают том, что такое остекленение свечи. На поверхности изолятора появляется налет желтого цвета с глянцевым отблеском, появление которого происходит в результате резкого повышения температуры в камере сгорания или в следствие резкого нажатия на педаль газа, к примеру, при резком старте. Во время разогрева, отложения которые находятся на поверхности изолятора начинают плавиться, в результате чего образуют электропроводное стеклообразное покрытие. После этого появляются сбои при искрообразовании, это остро ощущается на высоких оборотах. Самое неприятное то, что свечи с таким «заболеванием» не поддаются «лечению».

Причины калильного зажигания и детонации

Калильное зажигание возникает при перегреве изолятора и электрода, вследствие этого оплавляются электроды. Чаще всего причиной перегрева становится неправильно выбранные свечи, а точнее выбраны более «горячие», нежели требуется. Если выбраны «правильные» свечи, то причину необходимо искать в системе питания, возможно причина кроется именно там. К примеру, смесь может быть слишком бедной из-за нарушенной настройки карбюратора или сбоев в работе одного из датчиков (на ДВС с впрыском бензина), чаще всего — ДМРВ. Не лишним будет убедиться в том, что во впускной коллектор не подсасывается посторонний воздух, а также проверить клапана, при необходимости произвести регулировку, поскольку неправильно выставленный угол опережения зажигания, может стать причиной постоянного перегрева свечей.

Детонация возникает из-за нарушения зазора между электродами, при использовании бензина с низким октановым числом, а также в случае раннего зажигания. Все этого может привести к растрескиванию и выкрашиванию теплового конуса. Для поршневой группы детонация намного  опасна и нередко становится причиной прогорания поршней. Проявляется детонация в виде сильной вибрации мотора, а также регулярных «выстрелах» из выхлопной трубы.

Пару слов о ресурсе

На исправном двигателе срок службы современных свечей должен быть не менее 30 тыс. км пробега для классической с-мы зажигания, для электронной — 20 тыс. км. Однако по мнению экспертов фактическая цифра примерно вдвое выше, при этом трудно достижима из-за отсутствия идеальных условий эксплуатации свечей, воссоздать которые можно только в лабораторных условиях.

Какие свечи зажигания лучше покупать

Ответить конкретно или однозначно на этот вопрос, довольно сложно. Здесь необходимо руководствоваться не только вышеизложенным материалом, но и логикой. К примеру, владельцу ВАЗа «классики», покупать свечи по $20-30 за штуку это, по меньшей мере, глупо и бессмысленно. Также сложно себе представить владельца дорогого Mercedes, который покупает дешевые свечи с низким ресурсом и плохими характеристиками.

И в заключение несколько советов о том, как проверить свечи зажигания

Если запуск двигателя происходит с трудом, а после работа мотора сопровождается перебоями, прежде всего проверьте свечи зажигания.

Работоспособность свечи зажигания сохраняется при исправных электродах без видимого износа, целом тепловом конусе изолятора и герметичном корпусе. Проверить работоспособность свечей зажигания можно способом проверки наличия искры и проверки электроцепи. Первый способ широко применим автовладельцами.

Чтобы проверить искру можно использовать: пьезоэлектрический пистолет-пробник, диагностический тестер или стенд с барокамерой. Кроме того, определить нерабочую свечу можно простым методом исключения, для этого на рабочем двигателе просто по-очереди нужно снимать высоковольтные провода. Если после того как вы сняли провод со свечи, а работа мотора не поменялась — эта свеча и будет нерабочей. После того как обнаружите неисправную свечу не спешите выбрасывать, пусть последнее слово скажет специальное оборудование.

Свечи зажигания Вы можете приобрести на нашем сайте!

что это и чем отличается от детонации?

Опубликовано:

26.05.2016

Сейчас в большинстве автомобилей используется искровая система зажигания. Калильное зажигание же широко применялось до изобретения искрового. Однако на современных автомобилях может произойти поджог смеси путём накала и это считается негативным инцидентом.

Чтобы разобраться, в чём суть этого эффекта, отчего он появляется и в чём его отличие от детонации, для начала рассмотрим, что собой представляет процесс калильного зажигания.

Процесс калильного зажигания

Как видно из названия, в самой сути этого процесса лежит накал элемента. Ранее, когда такая система применялась намеренно, в машинах устанавливалась специальная накаливаемая головка, которая, разогреваясь, поджигала горючую смесь.

Паразитный эффект

Сейчас же при непроизвольном зажигании от накала роль такой головки выполняют перегревшиеся детали. Этот эффект называется также паразитным и не является нормой. Он может проявиться на машинах, в которых применяется искровое воспламенение горючей смеси.

Причины калильного зажигания

Чаще всего в роли накалившегося элемента системы выступает изолятор свечи зажигания.

Также причиной КЗ может стать нагар на свече. Однако он должен быть махровым и рваным.

Отчего же происходит такое накаливание? Причины известны любому специалисту:

  1. Причиной перегрева изолятора может являться установка свечи с неверным калильным числом.
  2. Неправильно настроенная система поджога смеси, воспламенение в которой смещено в сторону слишком ранней фазы, может привести к перегреву элементов.
  3. Автомобиль слишком долго эксплуатировали на высоких оборотах. Из-за этого элементы системы просто не успевали охладиться и накалились.
  4. Неправильно отрегулирован механизм газораспределения. Это является причиной того, что отверстие, через которое выпускаются газы, закрывается неплотно. При этом сам выпускной клапан или поршень могут перегреться.

Признаки калильного зажигания

Проблема распознания зажигания от накала заключается в том, что его симптомы весьма размыты и могут быть признаками огромного множества недугов автомобиля.

Автолюбители рассказывают о провалах мощности при больших нагрузках и глухих стуках в двигателе, которые можно распознать только при движении на небольшой скорости в салоне автомобиля с превосходной шумоизоляцией.

Отличия калильного зажигания от детонации

Многие автолюбители слышали про понятие детонации и даже в общих чертах представляют, что это такое. Но стоит рассказать, как отличить её от КЗ.

Горение топливовоздушной смеси

Дело в том, что при детонации происходит неправильное горение топливовоздушной смеси. При КЗ же не нормативен только поджог смеси, а её горение происходит в обычном режиме.

При детонации поджигание смеси происходит со скоростью, превышающей скорость звука. Грубо говоря, в цилиндре происходит небольшой взрыв. При КЗ же смесь воспламеняется с такой же скоростью, с которой она воспламенялась бы от электрической искры.

Признаки

КЗ сопровождается глухими постукиваниями в двигателе, а детонация — металлическим скрежетом.

Последствия

Детонация считается более опасным явлением.

При детонации разрушается масляная плёнка, что способствует ускоренному изнашиванию деталей из-за сухого трения. Взрыв при детонации может нанести механические повреждения деталям. Из-за детонации двигатель может перегреться. Длительная езда с условием детонации может привести к необходимости капитального ремонта или замене двигателя.

Последствия калильного зажигания не так глобальны, но тоже сулят неприятностями.

При КЗ испортятся свечи зажигания и их изоляторы. Могут образоваться задиры на зеркале цилиндров и поршне. Также у поршня может прогореть дно. Поршневые детали может попросту заклинить.

Как исправить или избежать калильного зажигания?

Исправляем паразитный эффект

Излечить подобное недомогание автомобиля несложно. Лучше это сделать, пока не появились неприятные последствия негативного эффекта. Для этого, возможно, достаточно будет заменить свечи зажигания вместе с изоляторами.

Также обратитесь к специалистам. Пусть они проверят, правильно ли у вас настроены механизмы поджога смеси и газоотведения. Возможно, именно в них кроется причина калильного, а не искрового зажигания смеси.

Если приходится использовать автомобиль на больших оборотах, позволяйте ему немного передохнуть.

Не допускаем паразитного эффекта

Для того чтобы смесь в вашем автомобиле воспламенялась только от электрической искры, регулярно проверяйте свечи на наличие нагара, так как он может накаливаться не хуже изолятора.

Внимательно настраивайте механизм поджога смеси (если делаете это самостоятельно), не допускайте его смещения к более ранней фазе. И лучше самостоятельно не корректируйте механизм газоотведения, а обратитесь к специалистам. Ну и конечно, в машине должны быть установлены свечи с правильным калильным числом.

Свеча с правильным калильным числом

Правильное калильное число означает, что свеча раскалится только до той температуры, которая необходима для её очищения. Однако выделения такого количества тепла будет недостаточно для накала нагара или изолятора, поэтому воспламенения смеси не произойдёт.

Мы разберём, какие калильные числа (российской маркировки) подходят для автомобилей. Отметим, что цифры в маркировках означают время, за которое свеча разогреется до температуры, грозящей появлением КЗ.

  • Число от 20 до 26. Применяется на форсированных двигателях, созданных для работы на высоких оборотах. Это так называемые холодные свечи.
  • Число от 17 до 19. Свечи, которые подходят для использования в двигателях, не предусматривающих форсирование. Время накала такой свечи считается средним.
  • Число от 11 до 14. Подходят для использования в нефорсированных двигателях с малыми мощностями. Такие свечи называют «горячими».

Тот факт, что калильный вид поджога смеси ранее использовался на разных автомобилях (том же «Запорожце»), а затем был заменён искровым, вводит некоторых автолюбителей в заблуждение. Они считают, что это просто иной вид поджога смеси, в котором нет ничего плохого.

Однако не стоит забывать, что в технике любое отклонение от нормы может привести к печальным последствиям. Поэтому даже на недуг автомобиля, который кажется незначительным, нужно обратить внимание и принять меры по его устранению.

Не допускайте «болезни» своих машин, и удачи вам на дорогах.

Если кто-то из наших читателей уже сталкивался с паразитным эффектом или даже смог самостоятельно его устранить, мы будем рады прочитать об этом опыте в комментариях.

Все о свечах накаливания — Roger’s Hobby Center

Для работы двигателям необходимы три вещи: топливо, кислород и точка воспламенения. Свеча накаливания обеспечивает это зажигание, нагревая элемент (который представляет собой небольшую катушку с проволокой внутри свечи). Обычно это делается с помощью батареи 1,5 В, содержащейся в запальнике. Некоторые из новейших автомобилей имеют бортовые аккумуляторы, которые зажигают свечи накаливания как часть системы электрического запуска. В любом случае, как только элемент нагревается и двигатель запускается, больше не требуется мощности, чтобы поддерживать элемент в горячем состоянии и обеспечивать постоянное зажигание двигателя.

Как элемент остается горячим после снятия батареи все петли на топливе, которое мы используем в двигателях накаливания, и на материале, из которого сделан элемент. Топливо содержит метанол, который является разновидностью спирта. Элемент сделан из нескольких разных металлов, которые при сплавлении вместе делают его достаточно прочным, чтобы выдерживать тепло и вибрацию. Но один из металлов — платина — особенный. Когда платина в элементе контактирует с метанолом в топливе, между ними происходит каталитическая реакция.Это нагревает платину, вызывая воспламенение метанола. Это фундамент, на котором строится все азартное хобби.

Что определяет точку воспламенения, если элемент всегда горячий?

Каталитическая реакция зависит от двух факторов: тепла и давления. Чем горячее элемент, тем легче он воспламенится. Точно так же, чем выше давление внутри камеры сгорания, тем легче воспламеняется.

Температура свечи накаливания — высокая, средняя или низкая?

Температура свечей накаливания регулируется с помощью свечей разного диапазона нагрева.Существует много различных диапазонов тепла, но большинство из них попадают в одну из трех категорий: горячая, средняя или холодная. Если вы не уверены, какой тип использовать, проконсультируйтесь с производителем двигателя, чтобы определить, что они рекомендуют для своего двигателя. Использование свечи накаливания более горячей, чем обычно, приведет к увеличению точки зажигания, а использование свечи более холодной, чем обычно, приведет к замедлению точки зажигания.

Давление в камере сгорания

Вы мало что можете сделать, чтобы изменить давление в камере сгорания, поскольку это обычно устанавливается производителем.Вы можете добавить прокладки под головку, чтобы увеличить или уменьшить размер камеры, но это то, что должны делать только опытные пользователи нитро, так как вы можете легко заблокировать двигатель, если сделаете ошибку.

Свечи накаливания и нитро-топливо — что нужно знать, чтобы выбрать правильную свечу

Предварительное зажигание и калильное зажигание бензинового биотоплива

  • [1]

    Pischinger, S .: Antriebsentwicklung der Zukunft. В кн .: АТЗ (2011), вып. 3

    Google Scholar

  • [2]

    Шмитц, Н.; Henke, J .; Клеппер, Г .: Biokraftstoffe eine vergleichende Analyze. Fachagentur Nachwachsende Rohstoffe, 2009

    Google Scholar

  • [3]

    Хан, К-М .: Lichtleiterbasierte Methoden zur optischen Analyze von räumlichen Verbrennungsprozessen und Verbrennungsanomalien in Ottomotoren. Карлсруэ, Технический университет, Диссертация 2010

    Google Scholar

  • [4]

    Адомейт, Г.: Thermische Zündung strömender Gasgemische an heißen Oberflächen unter stationären Bedingungen. В: Форш. Ing.-Wes. Bd. 32 (1966), нет, стр. 33–68

    Статья Google Scholar

  • [5]

    Zaccardi, J.-M .; Duval, L .; Пагот, А .: Разработка специальных инструментов для анализа и количественной оценки преждевременного воспламенения в форсированном двигателе SI. В: Технический документ SAE, 2009-01-1795, 2009

    Google Scholar

  • [6]

    Zaccardi, J.-М .; Lecompte, M .; Duval, L .; Пагот, А .: Предварительное зажигание в высоко заряженных двигателях искрового зажигания — Визуализация и анализ. В кн .: МТЗ 70 (2009). 12

    Google Scholar

  • [7]

    Manz, P .; Daniel, M .; Джиппа, К.-Н .; Уилланд, Дж .: Предварительное зажигание в двигателях с турбонаддувом с высоким уровнем заряда. Порядок и результаты анализа. 8. Internationales Symposium Verbrennungsdiagnostik, Баден-Баден

  • [8]

    Willand, J .; Даниэль, М.; Montefrancesco, E .; Geringer, B .; Hofmann, P .; Кибергер, М .: Grenzen des Downsizing bei Ottomotoren durch Vorentflammungen. В кн .: МТЗ (2009). 5

    Google Scholar

  • [9]

    Dahnz, C .; Spicher, U .: Нерегулярное сгорание в двигателях с искровым зажиганием с наддувом — преждевременное зажигание и другие явления. В: Международный журнал исследований двигателей, № 11 (2010), стр. 485–498

    Статья. Google Scholar

  • [10]

    Данц, К.; Хан, К.-М .; Магар, М .: Vorentflammung bei Ottomotoren. FVV Vorhaben no. 931. Abschlussbericht 907, 2010

  • [11]

    Rothenberger, P .; Zahdeh, A .; Анбарасу, М .; Göbel, T .; Schäfer, J .; Schmuck-Soldan, S .: Experimentelle Untersuchungen zur Vorentflammung an aufgeladenen Benzinmotoren in Kombination mit lichtintensivierter Hochgeschwindigkeitskamera und CFD. 8. Internationales Symposium Verbrennungsdiagnostik, Баден-Баден, 2008 г.

    Google Scholar

  • [12]

    Нозоми, С.; Koichi, N .; Кацунори, К .; Shunta S .; Manabu, W .; Тадахайд, С .: Влияние топливных соединений на преждевременное воспламенение в условиях высокой температуры и высокого давления. Технический документ SAE 2011-01-1984 2011

    Google Scholar

  • [13]

    Hamilton, L.J .; Rostedt, M. G .; Caton, P.A .; Коварт, Дж. С .: Характеристики этанола и E85 до воспламенения в двигателе с искровым зажиганием. В: Технический документ SAE, 2008-01-1774, 2008

    Google Scholar

  • [14]

    Haselhorst, M.; Эрвиг, В .: Предварительное зажигание и детонационное поведение спиртовых топлив. В: Технический документ SAE, 821210

  • Объяснение автомобильных деталей: свечи накаливания

    Типы свечей накаливания

    BERU предлагает ряд инновационных свечей накаливания, каждая из которых обладает особыми характеристиками для различных областей применения.

    Свечи накаливания датчика давления (PSG)

    Датчик и электроника в контакте PSG оптимизируют работу свечи накаливания, значительно сокращая выбросы твердых частиц, чтобы соответствовать текущим предельным значениям выхлопных газов и превышать их.Инновационный PSG измеряет давление в камере сгорания с помощью встроенного датчика и передает результаты в управляющую электронику двигателя, чтобы определить необходимый режим нагрева свечи накаливания. Характеристики ПСЖ включают:

    • Принцип датчика: пьезорезистивный;
    • Гибкий нагревательный стержень для передачи давления;
    • Прочный уплотнительный элемент между корпусом и нагревательным стержнем;
    • Миниатюрная электроника, встроенная в верхнюю часть свечи накаливания;
    • Откалиброванная и индивидуальная программа;
    • Встроенная концентрическая автомобильная заглушка;
    • Рабочая температура: от -40 ° до 140 ° C (макс.150 ° С)
    • Диапазон давления: 0-200 бар (макс. 210 бар)

    Керамические свечи накаливания (CGP)

    В свечах накаливания CGP для экстремальных температур используются инновации и знания BERU, чтобы первыми выйти на рынок для важных автомобильных брендов. CGP BERU обеспечивает максимальную температуру 1300 ° C менее чем за 3 секунды для большей стабильности, оптимальной производительности и снижения расхода топлива.

    Свечи накаливания из высокотехнологичной стали

    Свечи накаливания из высокотехнологичной стали

    Beru — идеальное быстрое, долговечное и экологически чистое решение для двух- и трехфазных технологий накаливания.Основные отличия:

    • Трехфазная технология (типы GE и GN) — в этих свечах накаливания используются три фазы нагрева (предварительный нагрев во время зажигания, нагрев во время запуска и последующий нагрев в течение примерно 3 минут после запуска) для обеспечения более эффективного сжигания дизельного топлива и тише, поэтому помутнение выхлопных газов снижается до 40% при холодном пуске. Они раз за разом обеспечивают надежный запуск, даже при температуре наружного воздуха -30 ° C.
    • Двухфазная технология (тип GV) — эти свечи накаливания соответствуют требованиям к предварительному нагреву и нагреву старых дизельных двигателей.Они обеспечивают надежный холодный запуск и короткое время предварительного нагрева 5-7 секунд.

    Свечи накаливания для коммерческих автомобилей

    BERU также предлагает ряд свечей накаливания, разработанных для удовлетворения особых потребностей фургонов, грузовиков и других промышленных предприятий. Сюда входят:

    • Система Flame Start (тип GF) обеспечивает надежный, удобный и экологичный холодный пуск даже при низких температурах. Доступная в двух версиях (12 В и 24 В), система зажигания пламени имеет короткое время предварительного нагрева и длительное время пост-пламени.
    • Свечи накаливания для автономных отопителей (тип GH) для дополнительного тепла и комфорта, даже когда на улице ледяной холод. Различные версии соответствуют потребностям автономных отопителей как в бензиновых, так и в дизельных автомобилях.
    • Свечи накаливания с проволочной нитью в качестве нагревательного элемента (тип GD) для старых автомобилей с дизельным двигателем, включая тракторы, эвакуаторы и строительную технику. Эти прочные свечи накаливания используют проволочную нить в качестве нагревательного элемента и устойчивы к сильным вибрациям.

    Что вы знаете о преобразовании GLOW CDI?

    Система

    CDI представляет собой электронное устройство, которое используется для накопления электрического заряда на конденсаторе цепи.CDI, который сокращенно обозначается как Capacitor Discharge Ignition, является жизненно важной частью машины. Электрический ток разряжается с помощью катушки зажигания, и на свече зажигания образуется мощная искра. Эти типы систем зажигания заряжаются быстро, и они лучше всего подходят для самолетов RC / UAV.

    Эффективные системы CDI разработаны при возгорании ЦО. Электронные системы разработаны с использованием материалов и компонентов высочайшего качества, которые используются для использования RC / UAV.

    Лучшие системы зажигания CDI

    От одиночных систем CDI до двойных CDI, 3CYL, 4CYL, CDI, 5CYL покупатели могут найти лучшие системы зажигания в нашем интернет-магазине.Они разработаны и протестированы с использованием лучших материалов, а также сертифицированы профессионалами. Независимо от конфигурации двигателя, лучшие системы CDI доступны в продаже. Система зажигания, такая как ZDZ, Saito, Bison и т. Д., Доступна с правильной конфигурацией, чтобы придать тягу вашему двигателю.

    Преобразователь свечения CDI работает, пропуская электрический ток через конденсатор. Когда мощность проходит через конденсатор, электрический ток передается через катушку зажигания.Катушка зажигания заряжается и действует как трансформатор, позволяющий энергии проходить через нее.

    До тех пор, пока он не будет полностью заряжен, системы зажигания могут беспрепятственно запускать двигатель. По сравнению с индуктивными системами зажигания они более эффективны и обеспечивают быструю зарядку. Из-за этой особенности летчики предпочитают устанавливать на свои двигатели системы зажигания CDI. Есть некоторые важные системы CDI, которые включают маховик, статор, метку синхронизации, зарядную катушку и цепь запуска.Эти компоненты работают вместе, чтобы обеспечить бесперебойную работу зажигания CDI.

    Двигатель преобразования Glow CDI

    Эта переоборудование — один из лучших вариантов, если вы хотите продолжать использовать раскаленное топливо или любое другое горючее топливо. После завершения преобразования он может нормально работать с любым типом топлива. Топливо ZERO Nitro — лучшее топливо для накаливания, которое обеспечивает экономичный вариант. Использование Zero Nitro защитит внутренние компоненты от ржавчины.Используя системы CDI, можно быстро зарядить конденсатор. Преобразователь свечения CDI разработан с использованием лучших материалов, чтобы соответствовать характеристикам двигателя и соответствовать требованиям.

    Свечи накаливания

    — обзор

    Введение

    Нитрид кремния — это название, данное семейству конструкционной керамики, которая используется в высокотемпературных и износостойких областях, включая роторы турбокомпрессоров, свечи накаливания, подшипники, режущие инструменты, клапаны и некоторые огнеупоры компоненты (Riley, 2000; Petzow, Herrmann, 2002; Hampshire, 2016).Нитрид кремния, общая стехиометрическая формула Si 3 N 4 , может быть сформирован в виде плотной керамики при температурах в диапазоне 1750–1900 ° C путем горячего прессования (HPSN), спекания без давления (SSN), горячего изостатического прессования (HIPing). ) или спекание под давлением газа (GPS), что приводит к керамике с высокой прочностью на изгиб (600–1200 МПа), высоким сопротивлением разрушению, высокой термостойкостью, высоким сопротивлением ползучести, высокой твердостью и превосходной стойкостью к эрозии.

    Нитрид кремния также может быть образован в виде микропористой керамики путем реакционного связывания, которое включает азотирование прессовок кремниевого порошка при 1200–1400 ° C, во время которого кристаллы нитрида кремния растут в ранее существовавших порах прессованного кремниевого порошка (Moulson, 1979). .Исходные размеры детали практически не изменяются во время азотирования (линейная усадка <0,1%), что позволяет обрабатывать сложные формы до их окончательного размера либо перед азотированием в сыром состоянии керамики, либо после частичного азотирования при 1000–1200 ° C, чтобы сделать материал прочнее. Конечный продукт известен как RBSN (реакционно-связанный нитрид кремния) (Ziegler et al ., 1987) и содержит до 25% микропористости, которая ограничивает его механическую прочность (200–250 МПа) для определенных инженерных приложений.Путем добавления оксидных добавок к прессовкам кремниевого порошка перед азотированием можно впоследствии получить плотную форму нитрида кремния путем спекания RBSN при ~ 1750 ° C, в результате чего керамика известна как спеченный реакционно-связанный нитрид кремния (SRBSN) (Mangels and Tennenhouse , 1980). Однако наличие пористости может быть полезно для биомедицинских применений. Степень пористости керамического имплантата является важным параметром конструкции. Имплантаты с низкой пористостью и разумной вязкостью разрушения необходимы для применения в условиях нагрузки, тогда как устройства с высокой пористостью или со ступенчатой ​​пористостью были бы предпочтительны для фиксации кости (McEntire et al ., 2015).

    Спекание чистого нитрида кремния довольно сложно, потому что самодиффузия низкая и частицы становятся достаточно подвижными для спекания только при температурах, при которых начинается разложение нитрида кремния (> 1850 ° C). Таким образом, были разработаны альтернативные подходы с использованием уплотняющих добавок для создания условий для жидкофазного спекания. Оксидные добавки (Al 2 O 3 + Y 2 O 3 или RE 2 O 3 — RE = редкоземельный элемент) смешиваются с порошком α-нитрида кремния перед формованием зеленой керамики в форма компонента.Обжиг проводят при температурах спекания 1750–1900 ° C, где реакция добавок с диоксидом кремния, присутствующим на поверхности частиц Si 3 N 4 , и часть самого нитрида происходит с образованием оксинитридной жидкости, которая способствует уплотнению под действием раствора. -осадки (Райли, 2000; Хэмпшир, 2016). Α-Si 3 N 4 растворяется в жидкости и осаждается в виде β-формы Si 3 N 4 , которая растет в виде призматических гексагональных стержневидных кристаллов, которые в конечном итоге сталкиваются друг с другом, образуя взаимосвязанные микроструктура β-зерен с высоким аспектным отношением и межкристаллитных стеклянных пленок (Sun et al ., 1998; Хэмпшир и Помрой, 2012). Путем варьирования типа и количества смешанных добавок изменяется химический состав зернограничной фазы, и это оказывает значительное влияние на размер зерен и аспектное отношение зерен β-Si 3 N 4 , что приводит к ряд материалов с заданной прочностью и вязкостью разрушения (обычно ≥6 МПа · м 1/2 ). Продвигающаяся трещина должна проходить через керамику более сложным высокоэнергетическим путем, и продолжающееся распространение трещины ограничивается перекрытием зерен и их вырыванием в следе трещины.Это снижает растягивающие напряжения в вершине трещины, что приводит к увеличению сопротивления распространению трещины по мере ее расширения, явление, называемое поведением R-кривой (Fünfschilling et al ., 2009).

    Воспламенение этанолового топлива свечой накаливания при соответствующих термодинамических условиях дизельного двигателя

    Образец цитирования: Адомейт П., Якоб М., Кольбек А. и Пишингер С. «Воспламенение этанолового топлива свечой накаливания при соответствующих термодинамических условиях дизельного двигателя», Технический документ SAE 2011-01-1391, 2011 г., https: // doi.org / 10.4271 / 2011-01-1391.
    Загрузить Citation

    Автор (ы): Филипп Адомейт, Маркус Якоб, Андреас Кольбек, Стефан Пишингер

    Филиал: FEV Motorentechnik GmbH, RWTH Aachen Univ.

    Страницы: 11

    Событие: Всемирный конгресс и выставка SAE 2011

    ISSN: 0148-7191

    e-ISSN: 2688-3627

    Также в: Горение с ХИ, контролируемое смешиванием, 2011-SP-2312

    PT6 Зажигание | Aviation Pros

    Pratt & Whitney PT6 — широко используемый газотурбинный двигатель на авиационном рынке.Важная составляющая двигателя — система зажигания. В двигателе используются два типа систем зажигания: свечи накаливания и искровые воспламенители. Мы обсудим обе системы и поделимся некоторыми советами по правильному осмотру и обслуживанию этих компонентов.

    Я начал свое исследование по этому вопросу, связавшись с Ральфом Хокинсом, главным инженером Northstar Turbines, LLC. Ральф очень хорошо разбирается в двигателях PT6 и может поделиться с нами своими знаниями. За любую информацию, которую вы найдете ценной в этой статье, вы можете поблагодарить Ральфа.Если вы обнаружите что-то не так, обвините меня. Кроме того, мы не могли бы рассмотреть такую ​​статью без ссылки на руководства по техническому обслуживанию и учебные пособия компании Pratt & Whitney Canada (P&WC). Во всяком случае, перейдем к актуальной теме — системам зажигания ПТ6.

    Система свечей накаливания

    Система свечей накаливания состоит из регулятора тока зажигания с выбираемой схемой для двух наборов трубок, двух экранированных кабелей и двух свечей накаливания.

    Регулятор тока зажигания содержит четыре балластные трубки.Каждая трубка состоит из чистой железной нити, окруженной газами гелия и водорода и заключенной в стеклянную оболочку. Сопротивление железной нити накала увеличивается с увеличением температуры (вызванное протеканием тока). Это обеспечивает стабилизирующий эффект на ток, проходящий через трубку. Это контролирует ток в четырех лампах до почти постоянного значения в широком диапазоне напряжений.

    Каждая свеча накаливания соединена последовательно с двумя параллельно соединенными балластными трубками. При включении двигателя можно выбрать любую свечу накаливания.Хокинс добавляет: «Обычно при запуске двигателя выбираются обе свечи накаливания. Во время полета в неблагоприятную погоду и т. Д. Свечи накаливания обычно находятся под напряжением, чтобы предотвратить погасание пламени, и выбираются поочередно, чтобы минимизировать износ системы зажигания ».

    Балластные трубки допускают начальный скачок тока при включении, который стабилизируется до постоянного значения примерно за 30 секунд. Это позволяет быстро нагревать свечу накаливания для быстрого зажигания.

    Свечи накаливания закреплены на корпусе газогенератора в положениях «четыре часа» и «девять часов».Свеча накаливания состоит из нагревательного элемента, который вставлен в короткий корпус свечи обычного типа. Этот нагревательный элемент представляет собой спирально намотанную катушку, которая находится немного ниже конца корпуса вилки. На внешней стороне корпуса заглушки есть четыре равноотстоящих отверстия, которые ведут в область под катушкой. Во время процесса запуска топливо, распыляемое из топливных форсунок, проходит по футеровке стенки камеры сгорания в эту область свечи накаливания. Затем топливо испаряется и воспламеняется горячим элементом змеевика (под горячим мы подразумеваем желтый горячий, температура которого превышает 2000 F).Через четыре отверстия для воздуха воздух компрессора отводится из корпуса газогенератора в корпус заглушки. Он проходит мимо горячего змеевика во гильзу камеры сгорания, создавая горячую полосу или эффект факела, который воспламеняет остаток топлива. Воздух также охлаждает элементы змеевика свечей накаливания, когда двигатель работает с выключенными свечами.

    Проверка свечей накаливания

    Отсоедините оба кабеля зажигания от свечей накаливания. Затем снимите свечи накаливания и осмотрите их.Вы хотите проверить элемент свечи накаливания на наличие отложений нагара и при необходимости очистить. Проверить элемент на наличие перегоревшего участка. См. Руководство для определения пределов сечения предохранителя. Элементы, которые превышают ограничения по площади плавления, подлежат замене. Проверьте состояние резьбы на корпусе свечей.

    Замените неисправные свечи. Снова подсоедините свечи накаливания к соответствующим проводам, отодвиньте их от двигателя и продолжите проверку работоспособности.

    Проверка работоспособности свечей накаливания

    В случае свечей накаливания проверка работоспособности довольно проста.Когда свечи накаливания сняты с двигателя и подсоединены к проводам (отведены от двигателя), попросите кого-нибудь включить зажигание. Убедитесь, что свечи накаливания приобретают приемлемый оранжево-желтый цвет в течение примерно восьми секунд.

    После проверки свечей накаливания дайте им остыть до комнатной температуры. Снимите их с проводов зажигания, установите новые медные прокладки и установите на корпус газогенератора. Затяните их в соответствии с рекомендациями производителя. Затем установите провод и затяните его.Защитите систему, и все готово.

    Система искрового зажигания

    Искровые воспламенители являются наиболее распространенным типом системы зажигания в двигателях PT6, находящихся в эксплуатации. Система искрового зажигания состоит из блока возбудителя зажигания, двух экранированных проводов зажигания и двух запальных устройств.

    Последовательность зажигания начинается с блока возбудителя. Блок возбудителя преобразует поступающую мощность 28 В постоянного тока от главной аккумуляторной батареи корабля в импульсный выходной сигнал высокой энергии с помощью твердотельной схемы, состоящей из трансформаторов, диодов и накопительного конденсатора.Накопительный конденсатор постепенно заряжается, пока запасенная энергия не достигнет примерно четырех джоулей. В этот момент внутренний искровой разрядник в дугах возбудителя позволяет передавать энергию на воспламенители.

    Провода зажигания несут постоянный ток высокого напряжения к воспламенителям. Провода обернуты гибкой металлической оплеткой для защиты.

    Как и их собратья свечей накаливания, воспламенители прикреплены к корпусу газогенератора в положениях «четыре часа» и «девять часов».Воспламенитель состоит из положительного центрального электрода, окруженного полупроводящим материалом. Высокое напряжение, создаваемое возбудителем, подается через зазор между центральным проводником и оболочкой воспламенителя (землей). Ток продолжает увеличиваться до тех пор, пока воздух между центральным проводником и оболочкой не ионизируется. Когда это происходит, между электродами возникают разряды высокой энергии. Эта искра всегда возникает где-то в кольцевом пространстве между центральным проводником и оболочкой.

    В качестве меры предосторожности система спроектирована таким образом, что если один воспламенитель открыт или закорочен, другой воспламенитель продолжит работу.В качестве дополнительной меры предосторожности, если оба воспламенителя не работают, конденсатор автоматически разряжается.

    Операционная проверка

    Прежде чем мы продолжим, небольшое замечание по технике безопасности. P&WC предупреждает: «Остаточное напряжение в возбудителе зажигания может быть опасно высоким. Перед снятием каких-либо компонентов системы зажигания убедитесь, что зажигание выключено и система не работала не менее шести минут. Всегда сначала отсоединяйте стяжные гайки со стороны возбудителя зажигания.Всегда используйте изолированные инструменты для снятия стяжных гаек кабеля. Не касайтесь выходных разъемов или стяжных гаек голыми руками ».

    Хокинс добавляет: «Есть два способа почти гарантировать смертельную травму при работе с двигателями PT6. Один входит в опору с работающим двигателем. Другой касается воспламенителя под напряжением ». Будьте предельно осторожны с системой и соблюдайте все процедуры производителя. Из-за высокого напряжения и тока, связанных с системами зажигания, эксплуатационная проверка немного отличается от проверки свечей накаливания.Тест предназначен для проверки системы при одновременном снижении риска травмирования механика.

    Перед включением системы зажигания для этого теста обязательно выполните сухую работу двигателя двигателя. Это обеспечит удаление остатков топлива из корпуса газогенератора.

    Сначала отсоедините накидную гайку одного кабеля зажигания от выходного разъема на возбудителе зажигания. Затем попросите коллегу включить зажигание. Прислушайтесь к корпусу газогенератора и услышите щелчок с частотой примерно один щелчок в секунду.Выключите зажигание. Снова подсоедините стяжную гайку к возбудителю и снимите стяжную гайку другого кабеля. Опять же, попросите вашего коллегу включить зажигание и прислушаться к соответствующему щелчку. Снова подсоедините накидную гайку к возбудителю и предохранителю.

    Если ни один из воспламенителей не сломался во время проверки работоспособности, замените возбудитель розжига и повторите проверку работоспособности. Если не ломается только один воспламенитель, замените его и повторите проверку работоспособности. Если он по-прежнему не работает, замените возбудитель и снова проверьте систему.

    Проверка воспламенителя

    Вы хотите проверить состояние воспламенителей. Осмотрите внешнюю цилиндрическую область ударника гильзы на предмет истирания. Допускается незначительный износ — см. Руководство по техническому обслуживанию. Вы также хотите проверить корпус воспламенителя и электрод на предмет эрозии. В руководстве по техническому обслуживанию есть иллюстрации для справки в отношении допустимого износа. Установите на место воспламенители с новыми медными прокладками и затяните в соответствии с руководством по техническому обслуживанию.Снова подключите провода, крутящий момент и предохранитель.

    Держите их в чистоте

    При работе с системами зажигания следите за чистотой всех центральных проводников соединений. Загрязнение смазкой этих центральных проводников может привести к образованию пути с высоким сопротивлением, что может привести к выделению тепла и окислению, что приведет к сварке электрических компонентов.

    alexxlab

    E-mail : alexxlab@gmail.com

    Submit A Comment

    Must be fill required * marked fields.

    :*
    :*
