шины низкого давления из грузовых колес для вездехода, УАЗа, Нивы, караката

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

Если:

в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Сперва:

шину тщательно очищаем от всей грязи, а затем сушим;
используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
с использованием клещей образовавшееся отверстие фиксируем;
резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Далее просто:

постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

Теперь:

Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
Шлифуем каркас.
Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
Колеса изнашиваются намного быстрее обычных.
Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Простой каракат 4×4 «logza»

Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до 250 килограмм.

Для постройки вездехода автор использовал следующие детали:
1) двигатель от мотоцикла ИЖ-Планета 5
2) мосты от автомобиля москвич 412 с передаточным числом 4.22
3) редуктор СЗД
4) Камеры и покрышки от т-150
5) диски от газ-52
6) коробка переключения передач от Уаза
7) звезды на 20 зубьев и другие
8) цепи с шагом 19 и 25.4, а так же цепь от мотоцикла Иж

Рассмотрим более подробно основные этапы постройки вездехода и узлы его конструкций.

Была сделана раздаточная коробка из редуктора инвалидки.

Переход ШРУСа во фланец сделан довольно просто: была выточена шайба, которая одета на обрезанный вал гранаты ШРУСа, а затем обварена с двух сторон.

Колеса вездехода сделаны из камер т 150 размером 530 на 610, покрышки от этого же трактора были облегчены. Диски были изготовлена на основе дисков газ 52 и трубы 1\2 дюйма.

Покрышка была облегчена, оставлены 4 слоя основного корда. Толщина покрышки по беговой дорожке и до половины боковины стала 6-7 мм. В месте крепления ремней оставлено утолщение. Вес покрышки составляет 36-37 килограмм. само же колесо в сборе, состоящее из камеры, диска, флиппера, покрышки весит примерно 70 килограмм.

Ниже представлены фотографии обдирки покрышек и нарезания протектора:

Эта покрышка была изготовлена из радиальной резины, отличие от диагональной только в долговечности. Сложность обработки примерно одинаковая у обоих типов резины. На фотографиях колес виден старый флиппер, в новой варианте он заходит под покрышку.

Стальной пучок был отрезан вместе с частью покрышки. Усилие на лебедке не большое. Лебедка необходима только, чтобы завернуть резину под 180 градусов, а дальше автор использовал сапожный нож и мыльную воду. При временных затратах по 3-4 часа в день, автор делал одну покрышку за неделю.

Ремешки , которыми крепится покрышка к диску были изготовлены из приводного ремня. Толщина одного ремешка составляет 6-8мм, ширина 5-6 сантиметров. Сами ремни крепятся на болты м6. Время замены камеры даже быстрее чем время замены колес трекол.

За долгое время эксплуатации вездехода, было всего два прокола камер, причем оба между диском и покрышкой. Ремешки же отлично выдерживают нагрузки и не рвались.

Вот так сделан узел перелома рам на вездеходе:

До модернизации на каракате стояла раздаточная коробка реверс, которая была собрана из корпуса мотоколяски сзд и внутренностей самой сзд, а так же мотороллера муравей.

После была установлена вторая коробка от УАЗ 469. Благодаря такой модернизации максимальная скорость вездехода возросла с 40 километров в час до 60 километров в час по ровной поверхности.

На карданный вал установлена звезда от заднего колеса мотоцикла Иж-планета спорт. Она зажата между двумя фланцами кардана и хвостовика моста стандартными четырьмя болтами. Количество зубьев на звезде такое же как на стандартном иже. Уязвимыми местами трансмиссии является сильный вылет колесного диска. Перегруз вездехода так же отрицательно влияет на целостность полуосей.

При работе в паре с дополнительной коробкой переключения передач мощности двигателя от Ижа хватает полностью. Без дополнительной коробки было бы довольно сложно перевозить тяжелые грузы, особенно по болотистой местности. то есть без дополнительной коробки передач, автору бы не удалось выбираться за сбором ягод, что естественно его не устраивало и он установил коробку. Единственное что не устраивает в двигателе, дак это сильный износ поршней, их хватает максимум на два сезона при постоянной эксплуатации вездехода.

Другие фотографии конструкций вездехода:

Для коробки передач от Уаза было выточено два корпуса под дополнительные подшипники и сальники на первичный и вторичный валы. причем, на первичном и вторичном валах была нарезана резьба для закрепления ступиц звёздочек. Так же были изготовлены сами ступицы под звёзды. Плюс подобной конструкции для автора в том, что запчасти для Уаза найти в его местности довольно легко и по относительно дешевой цене.

Цепь с коробки на мост не тянется,прочности ижевской цепи хватает полностью. Цепи были использованы с шагом 19 и 25.4, хотя мотоциклетная цепь гораздо качественнее чем обычные колхозные. К тому же цепь для мотоцикла Иж продается практически в любом специализированном магазине. На коробке переключения передач установлены звезды по 20 зубьев.

Работы по обшивке вездехода:

Фотографии испытания машины:

Вездеход имеет несколько недостатков. Самым очевидным автор считает отсутствие пониженных передач. Вторым недостатком является не столь сильная надежность полуосей как хотелось бы, хотя если не превышать нагрузки в 250 килограмм, то полуоси вполне выдерживают. В остальном же вездеход доказал свою надежность и качество и за много лет эксплуатации трансмиссия вездехода не нуждалась в капитальном ремонте либо модернизации.

Автор вездехода: Виктор с ником «logza» из города Шенкурск Архангельской области.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Шины низкого давления используемые в производстве вездеходов Тайга 4х4 — MOTORUS

Много вопросов по колёсам, на которых собирается вездеход. Шины ободрыши изготавливаются из большого количества автомобильных шин. Расскажем о шинах.

Посетители задают много вопросов про разные узлы вездехода. Попробуем ответить на все постепенно.

Много вопросов по колёсам, на которых собирается вездеход. Шины ободрыши изготавливаются из большого количества автомобильных шин. Расскажем о шинах. Мы используем далеко не все.

Итак. Основные шины из которых делаются ободрыши.

ОИ-25. Урал. Размер 14.00-20 или 370-508. Норма слойности 10/12/14/16 . Резина двухпучковая, но бывает встречается и однопучковая. Средняя масса 94 кг. Наружный диаметр 1260.

ИП-184 . Урал, КАМАЗ. Размер 1220*400-533. Норма слойности 10. Резина двухпучковая. Средняя масса 90 кг. Наружный диаметр 1200.

ВИ-3 Краз. Урал, КАМАЗ. Размер 1300×530-533 (530/70-21) . Норма слойности 12/14/16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.

ИД-П 284. Урал. Размер 1200×500-508 (500/70-20) . Норма слойности 16. Резина двухпучковая. Средняя масса 116 кг. Наружный диаметр 1185.

ВИД-201 Краз. Урал, КАМАЗ . Размер 1300×530-533 (530/70-21) . Аналог ВИ-3. Норма слойности 16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.

О-47А. В простонародье «Наташка» . Урал, КАМАЗ. Размер 1100×400-533 (400/70-21) . Норма слойности 12. Резина двухпучковая. Средняя масса 107 кг. Наружный диаметр 1120.

Шины режутся вручную. Основной рисунок – это ёлочка. На снимке есть вариант с центральной полосой и без неё. Тут, как говорится, кому что нравится. Некоторым пользователям нравится без центральной полосы, объясняя тем что лучше проходимость. На наш взгляд с центральной полосой крепче держатся нарезанные грунтозацепы, хотя колеса ободрыши получается на несколько килограмм тяжелее.

По желанию покупателя можем нарезать рисунок несерийный, например, протектор шестеренка. После обдирки масса колеса уменьшается более чем вдвое.

Изготавливаем Диски для шин низкого давления своими руками делаем сами. Стандартно диски делаем для бескамерки. Заготовки для диска режем лазером, конуса гнём сами, сами свариваем. Бедлоки тоже наши. Красим в покрасочной камере порошком. После сборки колеса, во внутреннюю полость добавляем специальную жидкость для герметичности. Для этого кран сделан с большим сечением. Для накачки колеса есть переходник. Вообще в каракатостроении есть диски без конусов, просто цилиндрические, но мы отказались от этой конструкции.

Какие колёса лучше? Чем проще, тем лучше. Достаточно Ураловских ОИ-25 или ИП-184.

Но для дотошных пилотов можно крвырнуть глубже. Нужно рассматривать несколько показателей в комплексе.

Здесь всё просто и показателей мало. Это объём колеса, ширина и высота.

Постараюсь объяснить на цифрах. По теоретическим размерам , если взять просто объём одной покрышки, то картина выходит такая:

ИП-184 257 литров

ОИ-25 257 литров

ИДП-284 300 литров

ВИ-3 347 литров

Но это ещё не весь объём колеса. Конический диск добавляет свои пять копеек к объёму колеса.

Диск ИП-184 32 литра

Диск ОИ-25 24 литра

Диск ИДП-284 35 литров

Диск ВИ-3 42 литра

Итого колесо плюс диск имеем:

ИП-184 289 литров

ОИ-25 281 литр

ИДП-284 335 литров

ВИ-3 389 литров

Общий объём колеса влияет на плавучесть, вездеход с большим объёмом колеса будет иметь меньшую «осадку» в воде. Тут лидер ВИ-3 ( или ВИД-201).

Даже если принять во внимание то, что смоченный объём не превышает половины объёма колеса, то разница очень большая. ВИ-3 от ОИ-25 в сумме 4-х колёс отличается на более чем 200 литров. Действительно вездеходы на ВИ-3 хорошо плавают. Даже, правильнее сказать, имеют меньшую осадку.

Высота колеса влияет на клиренс. Самый большой клиренс у ОИ-25 и ВИ-3. С другой стороны, немного меньший диаметр колеса у ИП-184 и ИДП-284 придаёт лучшую динамику при движении. Вездеход более приёмистый и отзывчивый на газ.

Ширина колеса влияет на пятно контакта. Здесь хороши ИДП-284 и ВИ-3. То есть для жидкого болота должно быть получше.

Что есть плохого? Вернее неудобного. Вездеход на ВИ-3 – имеет большую ширину. Не удобно в лесу, не влезает в Газель. Ну и ВИ-3 дороже всех прочих.

Но ещё раз повторюсь для практики наиболее универсальны и удобны ОИ-25 и ИП-184.

Шины низкого давления своими руками, как сделать правильно

Использовать автомобиль для разных целей — мечта любого владельца. Помимо штатных передвижений в условиях городской местности, агрегат хочется применить и для поездки на рыбалку в отдаленную деревеньку, и доставки компании друзей на заимку с тем, чтобы вволю поохотится и наговориться. Стоимость покрышек специального назначения для «переобувки« легкового транспорта выше типовых конструкций 3—4 раза. Проблема как изготовить шины низкого давления своими руками давно и успешна решена семейством «самоделкиных», к многочисленному отряду которых читателям web-ресурса предлагается присоединиться.

Общая информация о камерах для караката

Конструкция колеса состоит из покрышки, установленной поверх диска. Первым этапом работы является создание шины низкого давления, вторым — металлического основания, на которую она крепится, затем идет сборка.

Наиболее доступны покрышки от ГАЗ-66 или ЗИЛа 131. Стоит упомянуть о том, что лучшими исходниками для экспериментов являются колеса от авиационной техники. Они рассчитаны на значительную нагрузку. Их структура и свойства однозначны во всех направлениях.

Можно использовать шины, бывшие в употреблении.

Для того чтобы ознакомиться с фронтом работ, следует представить конструкцию покрышек. Многослойный «пирог», названный автомобильной шиной, представляет собой череду разного рода оболочек, составленных из металлизированных нитей, тканевой основы, несходных покровов резины.

Алгоритм процесса

Суть работы состоит в планомерном избавлении исходной покрышки от нескольких наслоений. Выполняется согласно заранее продуманной схеме.

Основную часть материала снимают с протектора и боковин. Демонтируют крепежные сердечники. Роль ребер жесткости в конструкции шин низкого давления играют выпуклые элементы узора, оставшиеся нетронутыми. Как правило, в качестве рапорта применяется «елочка» с узкой дорожкой — ребордой — посередине (или без нее).

Для первопроходцев этого дела, рекомендуют раздобыть не один комплект шин, а на одну-две больше. Перед тем как приступить к частичной обдирке слоев, первую покрышку нужно разрезать и внимательно ознакомиться с ее строением. Например, определиться с тем, на какой глубине расположен тот или иной слой. На второй запасной шине желательно отработать приемы работы, например, сделать вытяжку нитей корда или отсечь одинаковые куски резины по размеченной схеме.

Опытные водители предлагают приноровиться резать на глубине, где проходит границы самых прочных слоев. Так затрачивается меньше физических усилий. Работа получается более аккуратной и протекает быстрее.

Перечень мероприятий

1. Подготовка. Для процесса обдирки будущей шины низкого давления, она должна быть вычищена, вымыта и обсушена. Затем ее поверхность размечают с помощью маркера.

2. Прорезание контура. Более легко надрезать боковину, поэтому с этого места начинают работу. Делают надрез на глубину до первого слоя нитей корда шины. Через него с помощью кусачек перерезают проволоку. Одно за другим вытягивают металлические волокна.

Согласно эскизу делается более широкий надрез, проходящий через беговую дорожку и боковину. Используя кусачки, надсекают поверхность и отрывается часть обшивки. В случае если есть лебедка, натяжение троса постепенно увеличивают, пока не достигнут цели — полного отделения слоистого элемента резины, называемого клыком.

Таким способом обрабатывают всю поверхность. По завершении работы покрышку необходимо внимательно проконтролировать на предмет перерезания основания. Если такой казус случился, то время потрачено впустую, и надо брать в работу новую шину.

3. Конструкция подчищается наждачной шкуркой и слегка рихтуется молотком.

Изготовление диска и сборка конструкции

Для основания каркаса чаще всего берут готовую конструкцию. Как правило, ее разрезают вдоль и для расширения вставляют дополнительный лист-вкладыш из металла или создают жесткую конструкцию путем наваривания ряда шпилек (либо прутков).

Монтаж колеса осуществляют посредством ремней, обвернутых кольцами резины и диска. В качестве подсобных средств применяется пожарный шланг, тонкая лента от промышленного транспортёра, брезентовые полосы.

Иногда нарезают алюминий на ленты. Каждая из них крепится болтовыми соединениями или заклепками. Начинают монтаж с одной стороны диска, затем огибают резину и заканчивают у другого основания. Минимально число лент — 12.

Завершающим этапом работы является подкачка шин. Выпуклые места станут плоскостями, контактирующими с дорогой, а конструкция колеса будет более упругой.

На этом информация о том, как сделать своими руками шины для пневматиков или обычного агрегата заканчивается.

Рискуйте, экспериментируйте и выигрывайте шанс изведать новые ощущения от вождения своего транспортного средства.

Самодельный цельнорамный вездеход на подвеске ЧЕБОКА

Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68.

Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

Эскиз крепления А-рычага к мосту

Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.

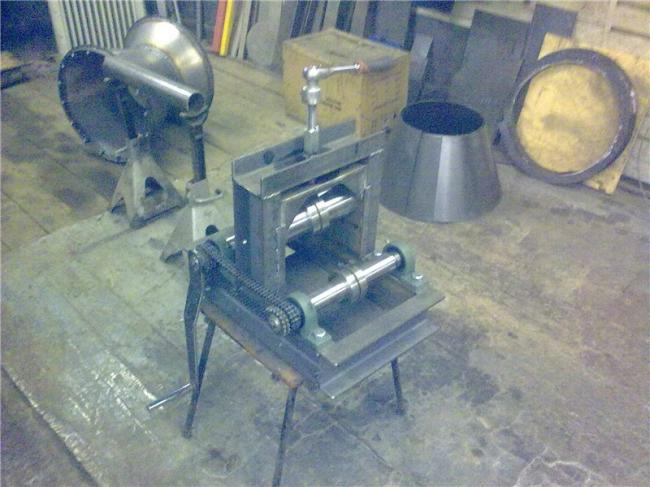

Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

Заготовка для конусов

Конус с бедлоком в сборе

Готовый диск

Колесо в сборе

Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:

Ставим мотор

Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя — это дает возможность более удобно разместить раздатку и карданы.

Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.
