Лонжерон автомобиля что это такое

В автосервисах могут сообщить о проблемах с лонжероном автомобиля. Но что такое лонжерон? Под ним подразумевается продольный профиль, которой может располагаться спереди, сзади или проходить по всей длине. От целостности этого элемента зависят многие системы автомобиля, преимущественно управляемость и безопасность. На лонжерон авто приходится сильное давление различных сил: вес агрегатов, пассажиров, груза, вибрационные, внешние удары и т. д.

Лонжерон – что это за элемент, и какие особенности он имеет?

Лучше всего определить, что такое лонжерон в автомобиле, на основании его функций. Основная задача балки сводится к усилению прочности днища. В легковых автомобилях они представляют собой 2 рейки, а в кроссоверах и джипах практически всегда устроен П-образный лонжерон.

Задние лонжероны автомобиля

Визуально может быть сложно оценить роль такого элемента, для этого стоит узнать, что будет при его разрушении, износе или отсутствии:

• листы днища начнут «гулять» под ногами пассажиров;
• несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
• изменится форма проёма для дверей;
• деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
• нарушится положение мотора, он продавит металл и может цеплять землю;
• при полном разрушении лонжерона и весь кузов также будет разрушен.

Из-за настолько важных задач элемента, специалисты всегда осматривают лонжерон автомобиля в процессе технического обслуживания, ремонта или восстановления авто после ДТП.

Наибольшая подверженность разрушению отмечается в передней части машины, а на задний лонжерон приходится только 10% всех ремонтных работ, связанных с этими деталями. Быстрее всего восстановить транспортное средство с рамным лонжероном, так как ремонт конструкции проводится с минимальным разбором несущей части.

Немаловажную роль играет положение, в котором располагается элемент: горизонтальное, параллельное, под углом и т. д. Каждая конструкция имеет свои достоинства и недостатки.

Лонжероны передние и задние

Для рассмотрения конструкции устройства придётся спуститься под машину со стороны капота. Иногда места, где находятся передний и задний лонжерон машины, имеют дополнительные усиления. Задние и средние части могут быть видимыми снизу, но иногда закрыты слоем защиты днища. Во многих автомобилях можно заметить часть переднего лонжерона, если смотреть сверху капота. Чтобы нагляднее узнать, где находятся лонжероны, можно изучить фото.

Предназначение и устройство лонжеронов

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин, он призван удерживать все агрегаты в целостности, и обеспечивает жёсткую фиксацию. Большинство кузовных компонентов прикрепляются к лонжерону. На агрегат приходится наибольшее количество нагрузок, поэтому для усиления конструкции используются перемычки. Внешний вид напоминает лестницу.

Конструкционно лонжерон автомобиля – это прямоугольная труба, используется 2 штуки для составления продольного набора. В стандартном варианте есть правый и левый лонжерон. Можно распределить конструкцию на 3 части: переднюю, среднюю и заднюю. Выше всех располагается левая передняя часть и задний лонжерон. Практически всегда между собой они имеют параллельное направление, но иногда встречаются модели с небольшими уклонами.

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин

Встречаются составные варианты, которые имеют вид нескольких металлических запчастей, другие разновидности – цельные, изготавливающиеся методом штамповки или фрезеровки. Лонжерон преимущественно изготавливают из алюминия (в основном из сплавов), титана и разных композитных материалов. При рассмотрении в сечении деталь имеет вид швеллера, усиливающегося в местах наибольшего давления и истончающегося в области кузова.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении. С этой целью швеллеры несколько ослабляются в местах минимальных нагрузок.

Существует 3 основных решения:

• уменьшение толщины металла. Подобный подход называют переменным сечением;
• создание прорезов и отверстий для ослабления конструкции;
• формирование особых складок. В моменты создания нагрузок лонжерон складывается в «гармошку». Самый эффективный вид, гасит практически всю кинетическую энергию, но он более всех подвержен разрушению, а восстановление становится крайне сложным.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении

Лонжерон является силовым агрегатом автомобиля. Для грузовых видов транспорта и усиленных внедорожников устройство входит в раму. Для малогабаритных машин чаще используется безрамная конструкция, в ней лонжерон только усиливает дно кузова и багажного отсека. Расчёт прочности сделан с целью выдерживания сильных нагрузок, даже в момент ДТП лонжероны не сильно страдают, чаще остаются практически целыми. Конструкция собирается с целью восприятия больших нагрузок длительное время.

Функции и задачи, которые выполняет конструкция

Ролей у лонжерона всего несколько, но все они крайне важны:

• соединяющая. Важная задача – соединение всех кузовных, ходовых и других элементов системы воедино;
• несущая. Конструкция призвана выдерживать нагрузки любой направленности и силы. Динамические и статические силы воздействуют на лонжероны постоянно;
• смягчающая движение. Роль устройства сводится к улучшению комфорта пассажиров в процессе движения за счёт снижения силы динамических ударов подвески. Конструкция рассчитана на выполнение роли демпфера между подвеской и кузовом. Часть энергии гасится в лонжероне. Если бы он был слишком прочным, пассажиров кидало бы из стороны в сторону. Для смягчения ударов в устройстве предусмотрены места минимальной деформации, за счёт которых поглощается большая часть энергии.

Роль лонжерона смягчить движение

Типы существующих несущих конструкций

Наибольшим отличием является направление несущей части и расположение лонжеронов. Тип конструкции отличается в зависимости от роли и задач автомобиля, а также от решений производителя.

Сегодня существует ряд распространённых типов:

• полностью горизонтальное размещение с параллельным нахождением элементов между собой. Чаще устанавливается на авто, к которым предъявляются требования высокой проходимости;
• с небольшими изгибами. Искривление находится по всему днищу, лонжероны огибают форму дна, создавая единый контур. Улучшают комфорт пассажиров и эффективно снижают количество вибраций;
• вертикальное положение. Особенность типа сводится к возможности создания плоского пола с существенным снижением, больше чем у традиционных моделей авто;
• угловатые виды. Увеличивают пассивную безопасность транспортного средства.

Различается несущая часть по типу поперечен, устроенных во всех авто. Их роль сводится к созданию рёбер жёсткости, но конструкционно они устроены по-разному: перпендикулярно вставляются между швеллерами, в форме буквы К или X-образные модели. Поперечины практически всегда изготавливаются из стали, а затем изгибаются. В легковых авто поперечный набор сваривается с лонжеронами, а в грузовых моделях применяется метод клёпки. Далее к конструкции присоединяются кронштейны для крепления агрегатов машины.

Лонжерон на Infiniti FX35

Плюсы и минусы такой конструкции

Главное достоинство использования лонжеронной конструкции сводится к созданию достаточной прочности авто с минимальным увеличением веса. Благодаря сохранению лёгкости транспортного средства, оно легче управляется и становится более маневренным. Устройство относится к элементам, обеспечивающим пассивную безопасность.

Конструкция имеет не только плюсы, но и минусы:

• все тяжёлые и габаритные агрегаты крепятся к лонжерону, это приводит к взаимосвязи. При получении разрушительных ударов в процессе тяжёлого ДТП, получают повреждения все закреплённые агрегаты;
• особая конструкция лонжеронов приводит к сложности ремонта. Крайне редко удаётся восстановить сломанный швеллер.

Основные проблемы машины, связанные с лонжеронами

Низкая подверженность лонжеронов разрушению не является залогом полной безопасности. Проблемы все равно существуют, среди них:

• существенной проблемой классической конструкции является подверженность автомобиля эффекту усталости. Весь металл через 10 лет теряет большую часть прочности даже без визуальных повреждений. С виду лонжерон может быть прочным, а по техническим характеристикам он существенно уступает новому;
• сильная деформация лонжеронов при попадании в ДТП, в будущем машина теряет характеристики даже при ремонте этой составляющей. Нередко после ДТП смещается двигатель и компоненты подвески;
• сложность ремонта обусловлена спецификой конструкции. В свободном доступе не продаются швеллеры, которые имеют встроенные элементы «гармошки» или обладают переменным сечением. Если устройство лопнет, вернуть изначальную прочность будет невозможно, кроме замены. При попадании в аварии обязательно нужно проверить наличие повреждений на несущей части авто даже при визуально удовлетворительном состоянии.

Способ ремонта определяется на основании степени и типа повреждений. Проще всего заменить лонжероны в рамной конструкции, их можно будет извлечь с минимальным количеством дополнительных работ. Если он является основой несущей части кузова, возникают сложности в замене, а порой его невозможно сменить. В старых автомобилях стоимость работ такова, что замена лонжерона становится бессмысленной.

При частичной деформации есть возможность вытянуть лонжерон, но потребуется особое оборудование, которое можно найти только на крупных СТО. При помощи стенда удаётся вернуть практически изначальные характеристики, очевидно, что прочность всё же несколько ухудшается.

После особенно тяжёлых аварий вытягивание лонжерона становится невозможным, единственный выход – замена. При несоблюдении какого-либо из этапов замены – подбора, сваривания, крепления и т. п. – скоро может произойти повторная поломка.

Вывод

Особая важность лонжерона в конструкции обусловила необходимостью сохранения и восстановления высокой прочности устройства. За состоянием несущей части нужно следить и проводить необходимые ремонтные работы, так как из-за своей важности она достойна максимального внимания.

Что такое лонжерон? Этот вопрос могут задать только новички. Опытный автомобилист отлично знает все об этой детали. Она остается одной из главных частей конструкции, давая возможность перевозить большие грузы и сокращая риск пассажиров во время автокатастрофы. Познакомившись с ним, удастся узнать, где располагаются элементы, и как их используют производители.

Какими бывают лонжероны?

Лонжерон автомобиля больше напоминает основную несущую балку. Он располагается по всей длине, выполняет несколько различных функций. Сейчас конструкторы предпочитают использовать несколько вариантов, гарантируя безопасность во время поездок.

Своеобразные продольные балки всегда укладываются на раме автомобиля. Для достаточного усиления монтируется правый и левый профиль, гарантирующий надежность во время поездки. Причем в некоторых моделях размеры достигают полной длины, включая бамперы. За счет этого обеспечивается максимальная прочность.

Конструкция лонжеронов

Лонжероны на фото можно увидеть в разрезе машины. Раньше у самолета они являлись единственным упрочнением, поэтому и в автомобиле применяются современные технологии. В качестве основы сейчас применяется два варианта, которые нужно обсудить.

Профессионалы легко описывают конструкцию. При этом они обязательно выделяют оба вида, так как они остаются незаменимыми. Производители обращаются к одному из вариантов, учитывая вес автомобиля, а также нагрузку во время движения. Описание обоих видов позволит получить максимум информации для подробного сравнения.

Цельные

Цельный лонжерон в любой машине остается полезным решением. Профиль легко поддерживает большой вес, что особенно важно для грузовиков и кроссоверов.

Этот принцип исключает одну из основных функций, учитываемых производителями. Хотя пока еще не подобрана такая же прочная альтернатива, способная стать стопроцентной заменой.

Сборные

Современными считаются сборные профили. Они делятся на 3 части, что дает высокую функциональность. Причем задний лонжерон чуть выше переднего, поэтому можно получить дополнительные возможности. При оценке подобной конструкции производители показывают максимальное выполнение всех необходимых пунктов. Подобные варианты оптимальны для универсалов с малым клиренсом. Посредством них исключается повреждение днища и сокращается опасность для пассажиров в салоне.

Функции лонжеронов

Сравнивая передние и задние лонжероны, некоторые водители пытаются понять причины сложной конструкции. На практике разобраться в этом вопросе несложно, если правильно оценить каждую учитываемую функцию. Именно они дадут полезный ответ на вопрос, позволив разобраться в причинах соответствующего выбора.

• Дополнительная амортизация;
• Усиление днища и брызговиков;
• Защита салона.

Оценив лонжерон задний или передний, можно понять, насколько важные функции он выполняет. Это не просто центральная балка, а по-настоящему необходимый элемент днища. Если подробно рассмотреть каждый пункт, удастся увидеть полезные тонкости.

Дополнительная амортизация

Сборный элемент создан специально для обеспечения дополнительной амортизации. Ослабление жесткости дает удивительный комфорт во время движения, поэтому при выборе модели автомобиля этот фактор остается одним из важнейших. Производители постепенно переходят на такой вариант, сокращая нагрузку на кузов.

Амортизация обычно требует сложной многогранной системы. Применение упрощенных средств обеспечивает легкий способ обеспечения комфортных поездок. Это заставляет вносить конструктивные изменения, а не пытаться создать новую систему из рессор.

Усиление днища и брызговиков

Поездки по плохому дорожному покрытию приводят к нереальным сложностям. Разбираясь лонжерон любого автомобиля, что это такое, необходимо учесть функцию усиления днища. Именно оно больше всего страдает от механических повреждений, с которыми приходится сталкиваться в пути.

Брызговики и днище регулярно подвергаются настоящему испытанию. Для обеспечения надежной защиты от серьезных поломок, производители предпочли воспользоваться лонжеронами, которые дали надежную защиту. Пусть они не касаются мелких камешков и гравия, а вот на кочке или камне отлично спасут от появления трещины.

Защита салона

Во время столкновения жесткие балки создают потенциальную опасность для пассажиров. Раньше встречались случаи, когда некоторые из них пробивали кузов и попадали в салон, нанося серьезные ранения людям. Ситуация изменилась после внесения изменений, повысивших показатели безопасности во время поездок.

Установленные балки теперь изготавливаются специальным образом. Во время удара они не остаются цельными, а собираются в гармошку. В этом случае исключается потенциальная опасность для пассажиров, хоть и сокращается защита кузова. Бренды пошли на этот шаг, чтобы полностью исключить опасность для водителя и других людей.

Из чего делают лонжероны?

Что такое передний лонжерон в любом автомобиле? Своеобразное средство защиты. Сегодня конструкторы применяют несколько различных материалов. Какие из них должны быть известными?

• Алюминиевые сплавы;
• Титановые сплавы;
• Композитные материалы.

Каждый из материалов обладает своими преимуществами и недостатками. Чаще всего выбор производителей основывается исключительно на денежных затратах, так как с технической точки зрения составы остаются практически одинаковыми. Это позволяет исключить из принципов снижения стоимости и применения сложных систем из нескольких частей.

Лонжерон – это не простая балка под днищем автомобиля. Да, подобным образом к нему относятся многие водители, но такую ошибку следует исключить. Производители продолжают разработки, разыскивая лучшую конструкцию и материал. Функции остаются незаменимыми, поэтому отказываться от продолжительных работ нельзя. Причем владельцам также нужно помнить об этом, своевременно проверяя состояния профиля, ведь даже незначительные трещины могут привести к автокатастрофе даже при слабом ударе.

Лонжерон (фр. longeron , от longer — идти вдоль) — основной силовой элемент конструкции многих инженерных сооружений (самолётов, автомобилей, вагонов, мостов, кораблей и другого), располагающийся по длине конструкции.

Содержание

Лонжеронные рамы автомобилей [ править | править код ]

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части. [1]

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин [2] , также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов [2] . Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера [3] , причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена [2] . Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные [2] . Болтовые соединения находят применение обычно при малосерийном производстве [2] . Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников [2] относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками [4] классифицируются как разновидность хребтовых).

У самолётов [ править | править код ]

У самолётов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов. Продольные элементы каркаса проходят, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей сечения. Лонжероны отличаются от стрингеров большей жесткостью. При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединенных между собой профилей. Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой.

Лонжеронное крыло включает один или несколько продольных силовых элементов — лонжеронов, которые воспринимают изгибающий момент. [5] Помимо лонжеронов, в таком крыле могут присутствовать продольные стенки. Они отличаются от лонжеронов тем, что панели обшивки с стрингерным набором крепятся к лонжеронам. Лонжероны передают нагрузку на шпангоуты фюзеляжа самолёта с помощью моментных узлов.

Воспринимаемые силовые факторы [ править | править код ]

Основным силовым фактором, воспринимаемым лонжероном, является изгибающий момент. Кроме того, лонжероны участвуют в восприятии перерезывающей силы. Лонжероны круглого, коробчатого и др. замкнутых сечений могут воспринимать крутящий момент.

Виды сечений [ править | править код ]

Наилучшим сечением для восприятия изгибающего момента является двутавровое сечение. Кроме двутаврового, применяются:

• Швеллер
• Z-образное сечение
• круглая труба (например, в легкомоторной авиации)
• коробчатое (прямоугольное) сечение

Конструкция [ править | править код ]

Конструктивно лонжерон может быть выполнен монолитным или сборным. Сборный лонжерон имеет верхний и нижний пояс и стенку. В случае коробчатого сечения стенок две. Пояса соединяются со стенкой путём клёпки, болтовых соединений, точечной электросварки или склейки (для конструкции из КМ). Пояса работают на растяжение-сжатие от изгибающего момента. Они составляют большую часть площади сечения лонжерона.

Лонжерон — Википедия. Что такое Лонжерон

Рама автомобиля Renault 4, изготовленная на базе лонжеронов коробчатого сечения

Лонжерон (фр. longeron, от longer — идти вдоль) — основной силовой элемент конструкции многих инженерных сооружений (самолётов, автомобилей, вагонов, мостов, кораблей и другого), располагающийся по длине конструкции.

Лонжеронные рамы автомобилей

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — это труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.^[1]

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин^[2], также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов^[2]. Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера^[3], причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена^[2]. Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные^[2]. Болтовые соединения находят применение обычно при малосерийном производстве^[2]. Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронная рама с Х-образной поперечиной.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников^[2] относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками^[4] классифицируются как разновидность хребтовых).

У самолётов

Двухлонжеронное крыло

У самолётов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов. Продольные элементы каркаса проходят, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей сечения. Лонжероны отличаются от стрингеров большей жесткостью. При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединенных между собой профилей. Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой.

Лонжероны выделены красным цветом Нервюры закрепляются на продольном силовом наборе (лонжероны, кромки, стрингеры), являются основой для закрепления обшивки.

Лонжеронное крыло включает один или несколько продольных силовых элементов — лонжеронов, которые воспринимают изгибающий момент.^[5] Помимо лонжеронов, в таком крыле могут присутствовать продольные стенки. Они отличаются от лонжеронов тем, что панели обшивки с стрингерным набором крепятся к лонжеронам. Лонжероны передают нагрузку на шпангоуты фюзеляжа самолёта с помощью моментных узлов.

Воспринимаемые силовые факторы

Основным силовым фактором, воспринимаемым лонжероном, является изгибающий момент. Кроме того, лонжероны участвуют в восприятии перерезывающей силы. Лонжероны круглого, коробчатого и др. замкнутых сечений могут воспринимать крутящий момент.

Виды сечений

Наилучшим сечением для восприятия изгибающего момента является двутавровое сечение. Кроме двутаврового, применяются:

• Швеллер
• Z-образное сечение
• круглая труба (например, в легкомоторной авиации)
• коробчатое (прямоугольное) сечение

Конструкция

Конструктивно лонжерон может быть выполнен монолитным или сборным. Сборный лонжерон имеет верхний и нижний пояс и стенку. В случае коробчатого сечения стенок две. Пояса соединяются со стенкой путём клёпки, болтовых соединений, точечной электросварки или склейки (для конструкции из КМ). Пояса работают на растяжение-сжатие от изгибающего момента. Они составляют большую часть площади сечения лонжерона.

См. также

Примечания

1. ↑ Лонжерон автомобиля.
2. ↑ ^{1 2 3 4 5 6} Ошибка в сносках^?: Неверный тег <ref>; для сносок grishkevitch не указан текст
3. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок turevskiy не указан текст
4. ↑ Кленников, В. М., Кленников Е. В. Теория и конструкция автомобиля. — М.: «Машиностроение», 1967. — С. 181—185.
5. ↑ Житомирский, 1991.

Литература

• Житомирский Г. И. Конструкция самолетов: Учебник для студентов авиационных специальностей вузов. — М.: Машиностроение, 1991. — 400 с: ил. — ISBN 5-217-01519-5; ББК 39.53я73 Ж 74; УДК 629.73.02 (075.8).

что это такое в автомобиле

Что же такое лонжерон? И почему он порой «устаёт», «уходит» и даже «лопается» в крайних случаях? Это слово Вы часто можете услышать от тех сотрудников автосервиса, которые занимаются ремонтом кузовов автомобилей. И порой неосведомлённый клиент может напугаться, услышав такой вердикт, да ещё и с этим словом. Лонжерон, это вот, ушёл, ну и плохо это. Так от чего он устаёт, куда уходит и почему лопается и вообще, что это за дивный зверь такой, Вы узнаете из этой статьи.

Что такое лонжерон?

Лонжерон – основа конструкции любого автомобиля. Лежит он по всей длине машины. Лонжеронов в автомобиле два. Они составляют основу рамы любого автомобиля. Лонжероны соединяются поперечными перемычками, что и образует конструкцию рамы, к которой уже и крепятся подвески, кузов и некоторые другие автомобильные детали. Из-за такого строения, рама, что образуется лонжеронами и перемычками, схожа с лестницей, поэтому зачастую она и именуется в кругах автомобилистов лестничной.

Каждый, кто сталкивался с лонжеронами, скорее всего знает как он выглядит внешне. Этот элемент схож с обычной коробчатой сеткой или металлическим профилем. Если выразиться иначе, лонжерон выглядит как обычная труба с прямоугольным сечением. Лонжероны проходят как по всей длине автомобильной конструкции, так и располагаются с двух сторон: спереди и сзади.

Прочность лонжеронов исключительна. Они способны выдерживать колоссальные нагрузки, которые оказываются весом «начинки» автомобиля, пассажирами и багажом. Лонжероны способны прекрасно переносить ударные нагрузки, оказываемые автомобильными колёсами во время движения. Визуально лонжероны, которые образовывают собой лестничную раму, похожи н букву «П», положенную на бок. Рамой такого типа с лонжеронами, что входят в её состав, оснащаются многие модели грузовиков и некоторые тяжёлые внедорожники.

Легковые автомобили, в основном, выпускаются на несущей кузовной конструкции. Если выразиться немного по другому, то легковые машины оснащаются лонжеронами, хотя лишены рамы лестничного типа. Следовательно, исходя из всего выше сказанного, лонжероны являются неотъемлемым элементом конструкции каждого автомобиля. Чтобы должным образом рассмотреть лонжероны, нужно заглянуть под её днище.

Происхождение термина

Лонжерон в переводе с французского longeron, что является производным от longer – двигаться вдоль является определением основного силового элемента конструкции, расположенного по всей длине большого числа инженерных сооружений, таких как самолёты, вагоны, корабли, автомобили, мосты.

Функции лонжерона

Лонжерон – силовой агрегат транспортного средства. В автомобилях на рамной конструкции: грузовиках и тяжёлых внедорожниках, лонжерон – это часть рамы. В легковых автомобилях с безрамными конструкциями лонжерон является усиливающей деталью днища кузова и пола багажного отделения. Лонжерон так же ещё и одна из прочнейших автомобильных частей так как выдерживает нагрузки кузова, мотора, пассажиров и багажа.

Лонжероны выполняют роль амортизаторов для передней части автомобильного кузова. Они поглощают деформационные искажения. Если конструкция кузова будет слишком прочной и жёсткой, то энергия удара не будет поглощена им полностью, а по большей части передастся пассажирам. Во избежание такого исхода, ту часть кузова, в которой находятся пассажиры делают минимально деформируемой и смягчающей удар.

Для этого во фронтальной и задней кузовных частях конструируются деформируемые зоны со значительно ослабленной продольной силовой структурой. Лонжероны ослабляются различными способами:

— путём уменьшения толщины сечения или стенок – это называется переменным сечением лонжеронов;

— путём сквозного прорезания и проделывания специальных отверстий в местах, которые минимально нагружены;

— создание специальных складок в конструкции лонжерона, которые позволяют сминать лонжерон в гармошку при фронтальных и тыльных столкновениях. В таком случае эти места подвергаются сильному разрушению, но зато поглощают почти всю кинетическую энергию, уменьшая ударную силу, которая направлена в сторону салона.

Основные виды лонжеронов

Установка лонжеронов может производиться в различном положении. Это зависит от типа автомобиля. Итак лонжероны могут располагаться:

— горизонтально параллельно друг к другу;

— горизонтально под определённым углом;

— изогнутыми и вертикально расположенными;

— изогнутыми и расположенными в горизонтальной плоскости.

Параллельно расположенными лонжеронами, размещёнными в горизонтальной плоскости, оборудуются, в основном, грузовые автомобили. Следующие конструкции используются на легковых внедорожниках. Лонжероны, расположенные под углом, способствуют максимальному углу поворота колёс. Лонжероны, изогнутые вертикально, снижают центр тяжести, обеспечивая более низкий уровень пола в салоне автомобиля. Лонжероны, которые изогнуты горизонтально, так же понижают кузовной уровень пола, повышая пассивную безопасность в случае бокового столкновения.

Поперечины, что расположены между лонжеронами, служат для обеспечения более жёсткой конструкции основания автомобиля. Поперечины могут иметь разные формы: прямолинейную, Х и К-образные. Такие поперечины изготавливаются из металлического профиля, который изогнут. В грузовых автомобилях поперечины соединяются с лонжеронами клёпкой, а в легковых — сваркой. Для того, чтобы закрепить на раме кузов, агрегаты трансмиссии и двигатель, используются кронштейны, имеющие различную форму.

История лонжеронов

Появление лонжеронов связано напрямую с рамными кузовными конструкциями, ибо именно рамы в первых появившихся автомобилях были единственной конструктивной несущей конструкцией автомобилей. Изначально рамы автомобилей были деревянными, а только уже потом их заменили металлические конструкции. С постепенным усовершенствованием рам, стали внедряться в их конструкцию и лонжероны. В 20-ые годы прошлого века фирмой Auburn была спроектирована лонжеронная рама с Х-образной поперечиной. Постепенно в автомобили стали интегрировать рамы, то есть лонжероны были единым целым с полом кузова. В нынешнее время лонжероны являются составным элементом конструкции любых автомобилей, независимо от того какого типа его несущая система.

Преимущества и недостатки такой конструкции

— Яркое преимущество лонжеронной конструкции кузова заключается в её лёгком весе и прекрасной жёсткости на скручивание.

— Низкий вес данной конструкции даёт автомобилю лучшую управляемость, высокую динамику и топливную экономичность.

— Отличная пассивная безопасность, которая достигается специальными зонами, поглощающими энергию удара, которые предусмотрены инженерами и конструкторами.

Всё бы замечательно в конструкциях такого типа, но есть и минусы.

— Взаимосвязь всех элементов несущего кузова подвергает всю конструкцию и кузов повреждению в случае выхода из строя хотя бы одного элемента. Так как конструктивная нагрузка распределяется по всей несущей системе;

— Низкая ремонтопригодность лонжеронных конструкций.

Проблемы, связанные с лонжеронами

1. С лонжеронами могут происходить деформации в следствии воздействия на них определённых нагрузок в течении времени. Так же лонжероны имеют свойство уставать и трескаться.

2. После произошедшего ДТП лонжерон может оказаться деформированным в сильной степени. В подобных случаях некоторые важные автомобильные параметры могут быть повреждены или нарушены. Это и положение двигателя, и подвески относительно кузова автомобиля; разъёмы кузовных деталей, дверей и крыльев; изменение геометрии подвески; появление неустранимых трещин снаружи кузова автомобиля.

3. В том случае, если лонжерон лопнет, то кузовная конструкция будет полностью разрушенной. Поэтому после аварии незамедлительно нужно проверить состояние, в котором оказались лонжероны, как сильно они претерпели деформации и какое положение они приняли. Как показывает статистика, ремонтные работы приходятся в 90% случаев на передние лонжероны.

4. В зависимости от того насколько серьёзными оказались повреждения и насколько протяжена деформированная зона, определяется вид ремонтных работ. Лонжерон, который входит в состав рамы, поменять не составит большого труда, в отличии от лонжерона, который является частью несущего кузова. Порой его замена просто бессмысленна.

Если деформация лонжерона не существенна, то его можно отремонтировать путём вытягивания на специально приспособленном для этого стенде-каролинере, на котором можно проверить все необходимые параметры. Если деформация лонжерона достаточно сильная, то присутствует необходимость его замены.

Если же стараться исправить сильно искажённый лонжерон, то это может привести к изменению структуры материала, в следствии чего уменьшиться прочность конструкции, что пагубно повлияет на многие характеристики кузова. Если приходится заменять лонжерон частично, то соединение деталей производится дуговой газосваркой без использования всякого рода соединительных муфт.

Так как основной функцией лонжерона является усиление кузова и определение его жёсткости, во время ремонта его стараются сделать ещё как можно более прочным. Но в этом всём присутствует и «обратная сторона медали», если усилить лонжерон, то его амортизирующая функция сойдёт на нет, что может привести к непоправимым последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Лонжерон Википедия

Рама автомобиля Renault 4, изготовленная на базе лонжеронов коробчатого сечения

Лонжерон (фр. longeron, от longer — идти вдоль) — основной силовой элемент конструкции многих инженерных сооружений (самолётов, автомобилей, вагонов, мостов, кораблей и другого), располагающийся по длине конструкции.

Лонжеронные рамы автомобилей

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.^[1]

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин^[2], также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов^[2]. Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера^[3], причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена^[2]. Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные^[2]. Болтовые соединения находят применение обычно при малосерийном производстве^[2]. Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронная рама с Х-образной поперечиной.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников^[2] относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками^[4] классифицируются как разновидность хребтовых).

У самолётов

Двухлонжеронное крыло

У самолётов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов. Продольные элементы каркаса проходят, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей сечения. Лонжероны отличаются от стрингеров большей жесткостью. При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединенных между собой профилей. Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой.

Лонжероны выделены красным цветом Нервюры закрепляются на продольном силовом наборе (лонжероны, кромки, стрингеры), являются основой для закрепления обшивки.

Лонжеронное крыло включает один или несколько продольных силовых элементов — лонжеронов, которые воспринимают изгибающий момент.^[5] Помимо лонжеронов, в таком крыле могут присутствовать продольные стенки. Они отличаются от лонжеронов тем, что панели обшивки с стрингерным набором крепятся к лонжеронам. Лонжероны передают нагрузку на шпангоуты фюзеляжа самолёта с помощью моментных узлов.

Воспринимаемые силовые факторы

Основным силовым фактором, воспринимаемым лонжероном, является изгибающий момент. Кроме того, лонжероны участвуют в восприятии перерезывающей силы. Лонжероны круглого, коробчатого и др. замкнутых сечений могут воспринимать крутящий момент.

Виды сечений

Наилучшим сечением для восприятия изгибающего момента является двутавровое сечение. Кроме двутаврового, применяются:

• Швеллер
• Z-образное сечение
• круглая труба (например, в легкомоторной авиации)
• коробчатое (прямоугольное) сечение

Конструкция

Конструктивно лонжерон может быть выполнен монолитным или сборным. Сборный лонжерон имеет верхний и нижний пояс и стенку. В случае коробчатого сечения стенок две. Пояса соединяются со стенкой путём клёпки, болтовых соединений, точечной электросварки или склейки (для конструкции из КМ). Пояса работают на растяжение-сжатие от изгибающего момента. Они составляют большую часть площади сечения лонжерона.

См. также

Примечания

1. ↑ Лонжерон автомобиля (неопр.).
2. ↑ ^{1 2 3 4 5 6} Ошибка в сносках^?: Неверный тег <ref>; для сносок grishkevitch не указан текст
3. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок turevskiy не указан текст
4. ↑ Кленников, В. М., Кленников Е. В. Теория и конструкция автомобиля. — М.: «Машиностроение», 1967. — С. 181—185.
5. ↑ Житомирский, 1991.

Литература

• Житомирский Г. И. Конструкция самолетов: Учебник для студентов авиационных специальностей вузов. — М.: Машиностроение, 1991. — 400 с: ил. — ISBN 5-217-01519-5; ББК 39.53я73 Ж 74; УДК 629.73.02 (075.8).

Лонжерон — это… Что такое Лонжерон?

Лонжерон (фр. longeron, от longer — идти вдоль) — основной силовой элемент конструкции многих инженерных сооружений (самолетов, автомобилей, вагонов, мостов, кораблей и др.), располагающийся по длине конструкции.

У самолетов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов.

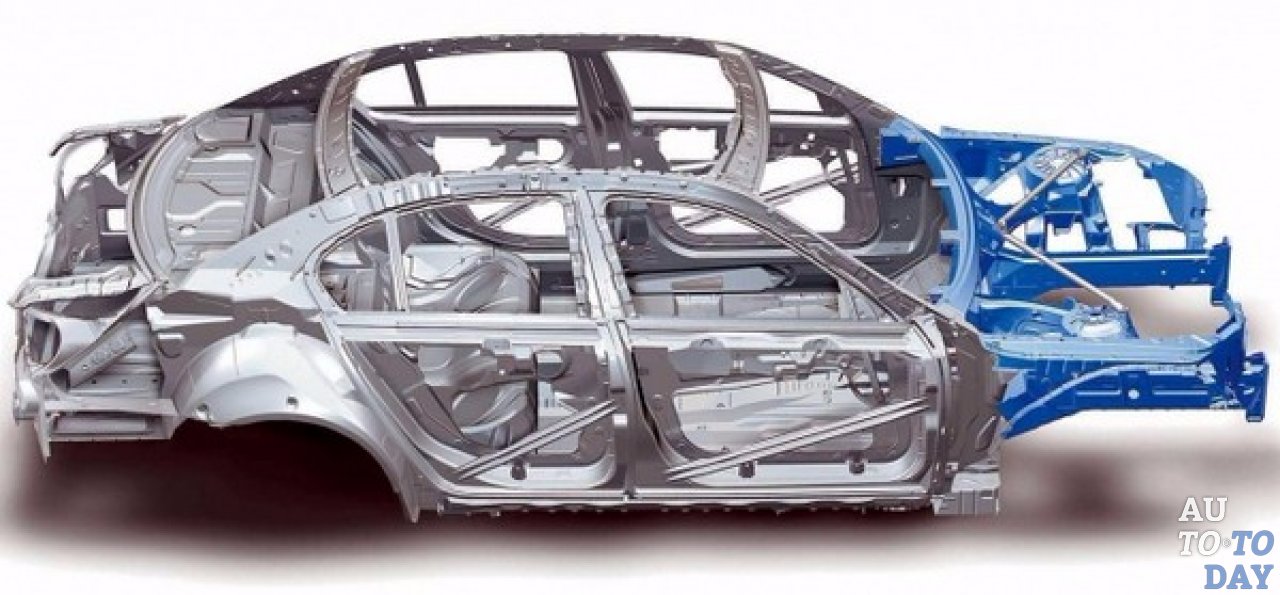

У автомобилей, вагонов и локомотивов 2 лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей.

Воспринимаемые силовые факторы

Основаным силовым фактором, воспринимаемым лонжероном является изгибающий момент. Кроме того лонжероны участвуют в восприятии перерезывающей силы. Лонжероны круглого, коробчатого и др. замкнутых сечений могут воспринимать крутящий момент.

Виды сечений

Наилучшим сечением для восприятия изгибающего момента является двутавровое сечение. Кроме двутаврового, применяются:

• Швеллер
• Z-образное сечение
• круглая труба (например, в легкомоторной авиации)
• коробчатое (прямоугольное) сечение

Конструкция

Конструктивно лонжерон может быть выполнен монолитным или сборным. Сборный лонжерон имеет верхний и нижний пояс и стенку. В случае коробчатого сечения стенок две. Пояса соединяются со стенкой путём клёпки, болтовых соединений, точечной электросварки или склейки (для констукции из КМ). Пояса работают на растяжение-сжатие от изгибающего момента. Они составляют большую часть площади сечения лонжерона.

См. также

Ланжерон (Одесса) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Ланжерон. Ланжерон на плане Одессы 1919 года Открытка с видом Ланжерона (начало XX века) Вид на пляж «Ланжерон»

Ланжерон — приморская часть города Одессы. Названа по расположенной здесь бывшей даче новороссийского губернатора Александра Ланжерона, от которой до настоящего времени сохранилась арка на въезде. С XIX века — популярный пляж^[1].

Арка Ланжерона в начале XX века.

Арка построена в 1830 году архитектором Францем Боффо как парадные ворота дачи генерал-губернатора Новороссии графа Александра Ланжерона. В 1991 году арка объявлена памятником архитектуры местного значения^[2]. Остальные постройки дачи утрачены. В 2013 году проведена реконструкция арки по гравюрам 1903 года^[3].

• Атлас, Д. Г. Старая Одесса, её друзья и недруги. Одесса : Ласми, 1992 (ISBN 5-206-00348-4).
• Горбатюк, А.; Глазырин, В. Юная Одесса в портретах её создателей. Одесса: Весть, 1994, Optimum, 2002 (ISBN 966-7776-72-7).

Ланжерон, Александр Фёдорович — Википедия

У этого термина существуют и другие значения, см. Ланжерон.

Граф Алекса́ндр Фёдорович Ланжеро́н (Alexandre-Louis Andrault de Langeron; 13 [24] января 1763, Париж — 4 [16] июля 1831, Санкт-Петербург) — французский эмигрант, русский военачальник эпохи Наполеоновских войн (с 1811 генерал от инфантерии), генерал-губернатор Новороссии и Бессарабии с 1815 по 1822 годы. Его именем названа часть города Одессы.

Происходил из аристократического французского рода Андро (Andrault), известного с начала XIV века. До эмиграции носил титулы графа де Ланжерон, маркиза де ла Косс, барона де Куньи, де ла Ферте и де Сасси (comte de Langeron, marquis de la Coste, baron de la Ferté, de Sassy et de Cougny, seigneur du Mont, de Bazolle de l’Isle de Mars et d’Alligny).

На военной службе во Франции находился с 1779 года. В 1782 году в чине подпоручика на корабле «Aigle» отправился из Ларошели в Новый Свет, где принял участие в войне за независимость США на стороне американцев^[4].

После революции становится эмигрантом. Из полковников французской армии принят на российскую службу тем же чином 7 мая 1790 в Сибирский гренадерский полк. Участвовал волонтером в войне со Швецией 1788—90. За сражение под Бьёрком был 8 сентября 1790 награждён орденом Св. Георгия 4-го кл. Участник войны с Турцией. В 1790 отличился при штурме Измаила, в 1791 — под Мачином.

По повелению Екатерины II служил в австрийских войсках, принимал участие в сражениях против французских республиканцев под Мобежем, Шарлеруа, Маастрихтом. 30 июля 1795 года определён в Малороссийский гренадерский полк, 28 июня 1796 года произведён в бригадиры, 22 мая 1797 года — в генерал-майоры с назначением шефом Уфимского мушкетёрского полка. 25 октября 1798 года был пожалован в генерал-лейтенанты^[5]. С 13 мая 1799 года состоял шефом Ряжского мушкетёрского полка.

В 1799 году принял русское подданство. Павлом I был возведён в графское достоинство. Ланжерон навлекал на себя немилость Александра I три раза — в первый раз это было в 1805 году, за неудачные манёвры под Аустерлицем (ему было предложено тогда подать в отставку, но вскоре он был восстановлен в чинах и званиях)^[6].

Участвовал в русско-турецкой войне 1806-12. 29 августа 1809 года разбил авангард армии верховного визиря у крепости Журжа, участвовал в блокаде Силистрии. За победу у д. Дерекпой был 19 сентября 1810 года награждён орденом Св. Георгия 3-го кл. С 7 августа 1810 года — начальник 22-й дивизии. Командовал Молдавской армией во время болезни и после смерти генерала Н. М. Каменского — до прибытия М. И. Кутузова. 22 августа 1811 года произведён в генералы от инфантерии^[7] за сражение при Рущуке.

В начале 1812 года командовал 1-м корпусом Дунайской армии адмирала П. В. Чичагова. Участвовал в сражении у Брест-Литовска, на Березине, затем преследовал неприятеля до Вислы. В 1813 году находился при взятии Торна (11 марта 1813 года награждён орденом Св. Георгия 2-го кл.). В сражении при Кенигсварте, где командовал левым флангом войск, отбил у неприятеля пять орудий и взял в плен четырёх генералов и 1200 нижних чинов. Участвовал в битве при Бауцене. С августа находился с корпусом в составе Силезской армии и участвовал в сражениях под Зибенейхеном, Левенбергом, Гольдбергом, при Кацбахе, Гартау и Бишофсверде. В Лейпцигском сражении 5 октября атаковал левое крыло неприятеля, а 7 октября войска его корпуса ворвались в город и гнали неприятеля до Люценских ворот. За участие во всех этих делах в октябре 1813 года пожалован Александром I званием генерала, состоящего при Особе Его Величества^[8] и шифром (императорским вензелем) на эполеты.

В январе 1814 года вступил с войсками во Францию, отличился при Суассоне, под Краоном и Лаоном, при взятии Реймса, командовал всей кавалерией под Фер-Шампенуазом. После взятия Парижа Александр I при встрече с Ланжероном сказал: «M. le Comte, vous avez perdu cela à la hauteur de Monmartre, et je l’ai trouvé» (Господин граф, это Вы потеряли на высотах Монмартра, а я нашёл) — и вручил ему орден Святого Андрея Первозванного.

16 ноября 1815 года назначен херсонским военным губернатором, градоначальником Одессы и управляющим по гражданской части Екатеринославской, Херсонской и Таврической губерний.

С 1 июля 1826 — член Верховного уголовного суда над декабристами. 11 февраля 1829 назначен шефом Ряжского пехотного полка. Участник русско-турецкой войны 1828-29.

Умер в Санкт-Петербурге от разразившейся в 1831 году эпидемии холеры. Похоронен в любимой Одессе, в католическом соборе Успения.

В 1815 году Ланжерон сменил герцога Ришелье в качестве генерал-губернатора Новороссии и Бессарабии. В Одессе граф воплотил в жизнь ряд важных начинаний, задуманных ранее герцогом, одним из которых было введение порто-франко. При нём же появилась и первая городская газета — «Мессаже де ля Руси меридиональ», было открыто заведение минеральных вод в городском саду, разбит ботанический сад, сыгравший огромную роль в озеленении как собственно Одессы, так и всего края. К числу наиболее значительных деяний Ланжерона в Одессе, относится открытие в 1817 Ришельевского лицея, второго в России после Царскосельского. Правда, эту честь с ним разделил герцог Ришелье, лично обратившийся в Париже к Александру I с просьбой разрешить преобразование Одесского благородного института в лицей.

В 1818 году Ланжерон подал императору проект об отмене табели о рангах, чем снова навлёк немилость и вынужден был в 1820 году оставить должность одесского градоначальника, оставаясь новороссийским генерал-губернатором до мая 1823 года, когда в третий раз попал в немилость^[6]. У современников сложилось следующее мнение относительно Александра Федоровича: «храбрый генерал, добрый правдивый человек, но рассеянный, большой балагур и вовсе не администратор».

Оставил по себе в Одессе добрую память. Его дом, со знаменитыми пушками у входа, давший название Ланжероновской улице, долгое время служил одной из ярких одесских достопримечательностей, не говоря уже о тех десятках забавных легенд и анекдотических историй, связанных с жизнью его хозяина. До наших дней сохранилась триумфальная арка, ведшая на дачу графа, именуемая одесситами аркой Ланжерона и открывающая ныне дорогу на пляж его имени. Это память о человеке незаурядном и, несмотря на суровость его жизни, остроумном и обаятельном, который искренне любил Одессу, сделал для её процветания то, что было в его силах, а потому оставшийся почитаемым для всех последующих поколений одесситов.

Во время французской революции Ланжерон, будучи в Лондоне, писал для французских газет и сочинил несколько пьес («Масаниэлла», «Розамонда», «Мария Стюарт») и одну комедию («Притворное столкновение»), поставленную в 1789 году. Брифо, который познакомился с Ланжероном во Франции незадолго до его отъезда в Россию, продолжал переписываться с ним до своей смерти.

Ланжерон вёл дневник в каждую из военных кампаний, в которых ему довелось участвовать. Эти дневники, пестрящие множеством деталей и анекдотов, сохранили для истории его яркую, живую, а иногда и весьма субъективную, оценку событий^[9]. Также оставил обширные мемуары на французском языке. Вдова его переслала все бумаги мужа и записки во Французский Государственный Архив.

Ссыльный Пушкин бывал в доме Ланжерона на оконечности нынешнего парка Шевченко. По словам издателя журнала «Русский архив» П. И. Бартенева:

Ланжерон мучил Пушкина чтением своих стихов и трагедий. Лёгкомыслие его простиралось до такой степени, что опальному тогда А. С. Пушкину давал читать он письма, которые в царствование Павла получал от Александра Павловича, будущего императора Александра I.

Ланжерон просил Пушкина прочитать его трагедию «Мазаниелло, или Неаполитанская революция» и настойчиво выспрашивал мнение о ней. Но эту невинную слабость можно простить графу. Что касается писем, возможно, умудренный опытом сановник сумел разглядеть в молодом поэте заинтересованного и, что немаловажно, надёжного собеседника. В октябре 1823 года Пушкин передаёт П. А. Вяземскому мнение Ланжерона о брошюре А. С. Стурдзы, пребывавшего тогда в Одессе.

Дружеские отношения Пушкина и Ланжерона не прервались с отъездом графа из Одессы в мае 1824 года и поддерживались и в Петербурге. В списке лиц, которым поэт собирался разослать свои визитные карточки к новому 1830 году, значится А. Ф. Ланжерон.

Знаком был Пушкин с женой Ланжерона Елизаветой Адольфовной и с его побочным сыном Ф. А. Андро. За него в 1840 году вышла замуж Анна Оленина, к которой двенадцатью годами ранее безуспешно сватался сам поэт. «Пушкин во время жизни в Одессе часто встречался с его (Андро) отцом, и мог ли он думать, что так сложится жизнь!», — писал одесский искусствовед И. С. Зильберштейн в статье «Парижские находки».

Имеются многочисленные исторические анекдоты, иллюстрирующие ставшую притчей во языцех рассеянность, остроумие и язвительность Ланжерона.

Истории с Ланжероном

• В Аустерлицкую кампанию 1805 года Ланжерон, раздраженный поведением Буксгевдена, который опирался на инструкции Генерального штаба, не обращая внимания на конкретные обстоятельства, и который говорил ему: «Вам везде чудятся враги, мой друг!», резко ответил: «А вы, Ваше Высочество, не в состоянии нигде разглядеть никакого врага!» — И попал в немилость^[9][10].

• У Ланжерона была маленькая собачка моська, сердечная привязанность, занимавшая его больше, чем Одесса. Г-жа Траполи пришла к нему по делу, и он был так рассеян, что взял её за подбородок и сказал ей: «Моська, о моська»^[11].
• Подчиненному, который во время сражения неточно исполнил данный ему приказ, Ланжерон сказал: «Ви пороху нье боитесь, но зато ви его нье видумали»^[11].
• Однажды во время своего начальства в Одессе был он недоволен русскими купцами и собрал их к себе, чтобы сделать им выговор. Вот начало его речи к ним: «Какой ви негоцьянт, ви маркитант; какой ви купец, ви овец» — и движением руки показал козлиную бороду^[11].
• В 1828 году, во время турецкой войны, Ланжерон состоял главнокомандующим придунайских княжеств; однажды после довольно жаркого дела, совсем в сумерки, в кабинет к нему врывается плотно закутанная в чёрный плащ и с густым вуалем на лице какая-то незнакомая ему дама, бросается ему на шею и шепотом, начинает говорить ему, что она его обожает и убежала, пока мужа нет дома, чтобы:

во-первых, с ним повидаться,

во-вторых, напомнить ему, чтобы он не забыл попросить главнокомандуюшего о том, что вчера было между ними условлено.

Ланжерон тотчас же сообразил, что дама ошибается, принимает его, вероятно, за одного из подчиненных, но, как истый волокита, не разуверил свою посетительницу, а, напротив, очень успешно разыграл роль счастливого любовника; как и следовало ожидать, все разъяснилось на другой же день, но от этого Ланжерон вовсе не омрачился, и, встретив несколько дней спустя свою посетительницу, которая оказалась одной из самых хорошеньких женщин в Валахии, он любезно подошёл к ней и с самой утонченной любезностью сказал ей, что он передал главнокомандующему её поручение и что тот в её полном распоряжении.

Дама осталась очень довольна, но адъютант, говорят, подал в отставку^[12].

• Пушкин в письме Е. М. Хитрово от 19/24 мая 1830 г. вышучивает плохое знание Ланжероном русского языка: «Я питаю отвращение к делам и к des boumagui, как выражается граф Ланжерон»^[13].
• Ланжерон упомянут Львом Толстым в «Войне и мире»: «Ближе всех к Вейротеру сидел граф Ланжерон и с тонкой улыбкой южного французского лица, не покидавшей его во всё время чтения, глядел на свои тонкие пальцы, быстро перевертывавшие за углы золотую табакерку с портретом. В середине одного из длиннейших периодов он остановил вращательное движение табакерки».

Ланжерон был трижды женат, но законных детей не имел:

1. жена (с 22.05.1784 года) — Мари-Диана Маньяр де ля Вопалье (ум. 1800), дочь маркиза Пьера Шарля Этьена де ля Вопальера. По словам Ланжерона, их разлучила революция, она не последовала за мужем в Россию, когда он в 1790 году поступил на русскую службу.
2. жена (с 1804 года) — Анастасия Петровна Трубецкая (ум. 1817), дочь князя П. Н. Трубецкого, в первом браке была (с 9 ноября 1795)^[14] за майором Павлом Васильевичем Кашинцовым. По словам самого Ланжерона, она была «столь же некрасивая, сколь богатая»^[15] и женился он «на дереве», имея в виду фамильное древо своей жены. Была пожалована (28.01.1811) в кавалерственные дамы ордена Св. Екатерины (малого креста).
3. жена (с 1819 года) — Елизавета (Луиза) Адольфовна Бриммер (1799—27.10.1873)^[16], дочь полковника, за заслуги мужа была пожалована (22.08.1826) в кавалерственные дамы ордена Св. Екатерины (малого креста). По отзыву современников, графиня Ланжерон «была стройная и свежая женщина, но не отличалась умением поддерживать разговор и не была утонченного воспитания, однако, невзирая на неравенство годов между нею и мужем, никаких непохвальных слухов о ней не ходило»^[17]. «Мне не случалось видеть, — вспоминал Вигель, — красивого лица, столь угрюмого, как у графини Ланжерон; прекрасные глаза её были даже выразительны, но она не чувствовала того, что они выражали; холодна, как лед, она редко с кем открывала уста; довольствуясь наружным уважением, она ничего более не требовала. Когда она сопровождала своего мужа в Париж, ей было душно в Сен-Жерменском поместье, и она все вздыхала по Одессе. Повинуясь только её воле, решился граф воротиться без службы в Одессу, где впрочем был у него дом и хутор»^[18]. Вместе с мужем была знакома с А. С. Пушкиным. Овдовев, проживала постоянно в Одессе и, по словам публициста К. А. Скальковского, в старости «пила мертвую чашу и, напившись, иногда, садилась на одну из пушек и кричала благим матом»^[19]. Похоронена на Первом городском кладбище в Одессе.

У Ланжерона было двое внебрачных детей от брестской красавицы Ангелы Дзержановской: дочь Диана (1816—1849) и сын Фёдор Андро (1804—1885), который получил дворянство 2 апреля 1822 года, полковник лейб-гвардии Гусарского полка, сенатор. Жена сына — Анна Оленина.

Иностранные:

1. ↑ Государственный Эрмитаж. Западноевропейская живопись. Каталог / под ред. В. Ф. Левинсона-Лессинга; ред. А. Е. Кроль, К. М. Семенова. — 2-е издание, переработанное и дополненное. — Л.: Искусство, 1981. — Т. 2. — С. 253, кат.№ 7821. — 360 с.
2. ↑ SNAC — 2010.
3. ↑ Немецкая национальная библиотека, Берлинская государственная библиотека, Баварская государственная библиотека и др. Record #1054973067 // Общий нормативный контроль (GND) — 2012—2016.
4. ↑ Ланжерон, Людовик-Александр-Андро // Русский биографический словарь : в 25 томах. — СПб.—М., 1896—1918.
5. ↑ Список генералитету по старшинству. По 8-е августа 1801 года. —СПб., 1801, с. 8
6. ↑ ^{1 2} Дерибас А. М., 2009.
7. ↑ Список генералитету по старшинству. По 24 июня 1812 года. —СПб., 1812, с. 12
8. ↑ Милорадович Г. А. Ланжерон граф Александр Федорович // Царствование императора Александра I. Генералы, состоящие при Особе Его Величества // Список лиц свиты их величеств с царствования императора Петра I по 1886 г. По старшинству дня назначения. Генерал-адъютанты, свиты генерал-майоры, флигель-адъютанты, состоящие при особах, и бригад-майоры. — Киев: Типография С.В. Кульженко, 1886. — С. 161.
9. ↑ ^{1 2} Langeron (неопр.) (недоступная ссылка). Дата обращения 26 апреля 2007. Архивировано 26 октября 2006 года.
10. ↑ Скляренко В. М., Евминова С. П., Иовлева Т. В., Мирошникова В. В. 50 знаменитых чудаков. — Харьков: Фолио, 2007. — С. 229. — 512 с. — (100 знаменитых). — 4000 экз. — ISBN 966-03-3578-4.
11. ↑ ^{1 2 3} Анекдоты. Александр Первый и его время
12. ↑ LIB.com.ua [электронная библиотека]: : Вольное слово народа
13. ↑ Пушкин А. С. Полное собрание сочинений: В 10 т. — Л.: Наука. Ленингр. отд-ние, 1977—1979. Т. 10. Письма. — 1979. — С. 226
14. ↑ ЦГИА СПб. ф.19. оп.111. д.118. с. 13. Метрические книги собора Св. Исаакия Далматского.
15. ↑ А. О. Смирнова-Россет. Дневник. Воспоминания. — М.: Наука, 1989. — С. 277.
16. ↑ Сестра её Генриетта Адольфовна Бриммер с 1822 года была замужем за П. С. Пущиным.
17. ↑ Записки графа М. Д. Бутурлина. Т.1. — М.: Русская усадьба, 2006. — С. 166.
18. ↑ Ф. Ф. Вигель. Записки. — М.: Круг, 1928. — Т. 2. — С. 224.
19. ↑ К. А. Скальковский. Воспоминания молодости: (По морю житейскому) : 1843—1869 / К. Скальковский. — СПб.: Тип. А. С. Суворина, 1906. — С. 24.
20. ↑ Э. Э. Исмаилов. Золотое оружие с надписью «За храбрость». Списки кавалеров 1788—1913. — М., 2007, С. 66
21. ↑ Posttidningar, 30 april 1814, s.2.

• Ланжерон, Людовик-Александр-Андро // Русский биографический словарь : в 25 томах. — СПб.—М., 1896—1918.
• Словарь русских генералов, участников боевых действий против армии Наполеона Бонапарта в 1812—1815 гг. // Российский архив. История Отечества в свидетельствах и документах XVIII—XX вв. : Сборник. — М.: студия «ТРИТЭ» Н. Михалкова, 1996. — Т. VII. — С. 444-445. — ISSN 0869-20011. (Комм. А. А. Подмазо)
• Атлас Д. Г. Старая Одесса, её друзья и недруги. Одесса : Ласми, 1992 (ISBN 5-206-00348-4).
• Горбатюк А., Глазырин В. Юная Одесса в портретах её создателей. Одесса: Весть, 1994, Optimum, 2002 (ISBN 966-7776-72-7).
• Дерибас А. М. Старая Одесса. Забытые страницы // Крук В. Южная столица. — Локид Премиум, 2009.
• Дульцев С. В. Французы едут в Приазовье // Мелитопольский краеведческий журнал, 2018, № 11, с. 25-30.
