Какие основные причины обрыва ремня ГРМ?

Ремень ГРМ Каждый автовладелец, который хорошо осведомлён в устройстве своего транспортного средства, знает о назначении ремня ГРМ и о том, где он располагается и что случится, если произойдёт его обрыв. Бытует такое мнение, что оборванный ремень газораспределительного механизма на обычных восьмиклапанных двигателях не грозит ничем, кроме его замены либо замены цепи ГРМ, а в шестнадцатиклапанниках практически в любом из случаев нужен будет неизбежный ремонт.

Ещё приблизительно лет двадцать назад в двигателях внутреннего сгорания применялся, в основном, цепной привод механизма газораспределения либо зубчатый ремень, который встречался лишь на некоторых моделях и вызывал скептические эмоции в головах потенциальных покупателей. Но спустя несколько лет, он укоренился как постоянный атрибут каждого автомобиля, что выходил с конвейера. Ременной привод менее шумный, имеет небольшую массу и достаточно простую конструкцию. Но всё же он обладает основным недостатком – низкой долговечностью. Ремни газораспределительного механизма рвутся достаточно часто.

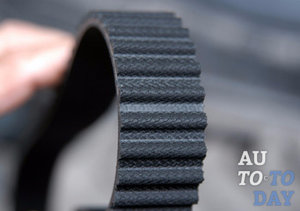

Ремень ГРМ

Также ещё одним достаточно неприятным моментом является свист, возникающий при длительной эксплуатации, а также сползание ремня ГРМ. В свою очередь, цепь служит гораздо дольше в отличие от зубчатого ремня, срок службы которого, как правило, не превышает 50-60 тысяч километров пробега, а его натяжка очень часто приводит к тому, что его зубцы слизываются или перекашиваются, вследствие чего мотор работает нестабильно либо не заводится вовсе, что ведёт к неизбежному обрыву. Но что же происходит во время обрыва ремня ГРМ?

Чем грозит обрыв ремня ГРМ?

Давайте обратимся к механике и физике. Последствия обрыва ремня ГРМ зависят напрямую от конструктивных особенностей автомобиля. Значит, чем проще устройство силового агрегата, тем больше возрастает вероятность того, что при обрыве ничего не повредится.

Если, в случае нахождения двигателя в верхней мёртвой точке (DVN), поршневой клапан в открытом положении не в состоянии достать до днища, то можно считать, что Вам повезло и, в случае обрыва ремня ГРМ, придётся менять только его. Но мелочами отделаться получится не всегда.

В нынешнее время многоклапанные двигатели производятся с направлением в сторону повышения мощности, и они лишены достаточно глубоких выборок под тарелки клапанов. В результате, если ремень газораспределительного механизма обрывается, распределительные валы сразу же прекращают своё вращение и замирают в том положении, в котором и произошёл обрыв.

Ремень ГРМ Раскрученный маховиком коленчатый вал продолжает вращаться по инерции и встречается с поршнем. Лучшее, что может произойти в результате этого, – загиб клапанов. В данном случае, проводится демонтаж головки блока цилиндров. Если ремень оборвался на холостых оборотах, то, вероятно, нужно будет заменить три-четыре клапана, если же на передаче, тогда, скорее всего, все.

Опытные же механики рекомендуют менять весь комплект клапанов полностью. Могут лопнуть также и направляющие втулки, а это грозит срочным ремонтом либо заменой всего блока цилиндров. В достаточно редких случаях может произойти разрушение поршня даже от удара о него головок клапанов. Бывают порой случаи, когда ремень обрывается на высокой скорости, и в результате этого загибаются все шестнадцать клапанов, лопаются втулки, а из-за сильных повреждений придётся заменить головки, а поршни пробиваются осколками.

Ремонт таких повреждений двигателя выльется Вам крайне дорого. По статистике двигателей, которые склонны получать подобные повреждения при обрыве ремня, лидируют DOHC, в основном от японских производителей (Nissan, Mazda, Toyota, Subaru и т.д.).

Обрыв ГРМ Но наиболее серьёзные последствия обрыва ремня механизма газораспределения именно у дизельных двигателей. Их специфическая конструкция влияет на то, что в положении верхней мёртвой точки клапаны почти не имеют ход, поэтому происходит разрушение целой цепочки деталей сразу: распределительный вал и его подшипники, толкатели и деформация шатунов. А обрыв ремня на высокой частоте вращения двигателя грозит даже ремонтом блока цилиндров.

Причины обрыва ремня ГРМ

Причин, по которым происходит обрыв ремня ГРМ, существует очень много, но лучше рассмотреть самые основные:

— естественный износ ремня, либо его «старость», а также его изначально низкое качество;

— постоянное попадание грязи и масла;

— попадание под зубья различных инородных предметов;

— заклинивание помпы;

— самопроизвольное отпускание либо заклинивание ролика натяжения;

— заклинивание распредвала;

— заклинивание коленвала.

Как избежать обрыва ремня ГРМ?

Ремень ГРМ Во избежание обрыва ремня ГРМ, нужно постоянно следить за ним, прослушивать работу силового агрегата, а при возникновении малейшего шума со стороны ремня механизма газораспределения, следует глушить двигатель и выяснять причину шума, и если нужно, производить немедленную его замену. Не стоит переходить за отведённый производителем ресурс. Главное помнить одно: лучше произвести замену ремня ГРМ несколько раз, чем потом ремонтировать весь двигатель.

Ремни требуют замены, как правило, каждые 60 тысяч километров пробега. Исключением являются только высококачественные брендовые ремни, но всё же не стоит слепо доверяться производителям. Ремень ГРМ обязательно должен быть натянут равномерно, чтобы не пищать от сильного натяжения и не провисать на отдельных участках.

Кто-то считает, что он со временем приработается, но помните, что всё это сказки. У ремня присутствует свой лимит на растяжение и, рано или поздно, он всё равно порвётся. Если Вы уже несколько раз подтягивали ремень ГРМ, а он не перестаёт слабеть и растягиваться, следовательно, лучше сразу произвести его замену. Обращайте внимание на аварийную лампу давления масла. В том случае, если она начинает сигнализировать, значит имеются явные неполадки.

Также следует наблюдать за сальниками, чтобы они не пропускали масло. Если же масло начало попадать в ГРМ – это ознаменование начала проблемы. Частый запуск автомобиля «с толкача» также пагубно влияет на ремень ГРМ, ведь он очень не любит такие рывки. По этой самой причине, он обрывается, не отработав еще свой лимит даже наполовину.

Ремень ГРМ Главное – помните об одном: никто Вам не предоставит гарантии того, что где-то далеко-далеко не придётся производить замену ремня ГРМ. Лучше сделать всё своевременно и набраться всех необходимых знаний по смене ремня ГРМ в отсутствие специальных приспособлений и помощника. Очень полезным будет наличие в Вашем автомобиле комплекта необходимого инструментария на случай форс-мажорных ситуаций.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Порвался ремень ГРМ: какие бывают последствия?

Ремень газораспределительного механизма предназначен для передачи крутящего момента от коленвала к распределительному валу, многие современные автомобильные двигатели оснащаются двумя распредвалами. Установка валов требует точности: если будут нарушены фазы газораспределения, мотор перестанет нормально работать, а в некоторых случаях совсем не запустится, к тому могут выйти из строя различные детали ДВС. Поэтому допускать, чтобы порвался ремень ГРМ, нельзя, особенно это касается 16-клапанных двигателей (DOHS). Замену деталей системы газораспределения необходимо проводить в установленные заводом-изготовителем сроки, нарушать регламент здесь недопустимо.

Порвался ремень ГРМ

Обрыв ремня ГРМ

Все детали в автомобиле имеют свой определенный ресурс, и даже если они очень качественные, рано или поздно изнашиваются и подлежат замене. То же самое можно сказать и о частях ГРМ, а так как нарушения в газораспределении чревато крупными неприятностями, следует регулярно проводить диагностику и обслуживание:

  • проверять состояние ремня и натяжных роликов;
  • следить за натяжением ремешка, при необходимости регулировать натяжку;
  • не допускать попадания под защитный кожух масла, тосола, тормозной жидкости и т. д.;
  • при обнаружении внешних дефектов производить замену деталей.

Бензиновые двигатели с ременной передачей в газораспределительном механизме имеют различную конструкцию, у каждой модели есть свои преимущества и недостатки. Хотя 8-клапанные моторы менее совершенны, зато при возникновении проблем в ГРМ они страдают не так серьезно, как движки, у которых 16 клапанов.

Обрыв ремня ГРМ

Если на ходу порвался ремень на 8-клапанном двигателе (SOHC), автомобиль становится обездвиженным, приходится производить замену ремешка и роликов. Неприятно, но получается не так накладно, как на моторах DOHS, где при ударе клапанов о поршни выходят из строя многие детали. Хотя следует заметить, что и на некоторых моделях SOHC клапана «встречаются» с поршнями, в этом случае ремонт ДВС становится накладным.

Последствия обрыва ремня ГРМ

Для каждой модели автомобиля заводом-изготовителем устанавливается свой регламент, например, на таких машинах, как ВАЗ-2112 или 2110 рекомендуется производить замену ремня ГРМ после 45-60 тыс. км пробега. Но здесь многое зависит от качества запчастей, известны случаи, когда ремень на Ладе Приоре рвался даже после пяти тысяч километров пробега, нередко ремешок «умирает» после 30000 км пройденного пути.

Последствия обрыва бывают очень нерадостными, особенно, если машина двигалась на большой скорости. В стандартной ситуации при нарушении фаз газораспределения на моторе DOHS:

  • гнутся клапана;
  • повреждаются днища поршней;
  • появляются мелкие задиры на цилиндрах.

В самых худших вариантах происходит обрыв тарелок клапанов, куски металла разлетаются по всем цилиндрам, страдают седла головки блока. Здесь уже приходится растачивать блок, менять ГБЦ, по сути, проводить полный капремонт.

Последствия обрыва ремня ГРМ

Обрыв ремня газораспределительного механизма Daewoo Nexia

На автомобилях Дэу Нексия устанавливаются как 8-ми, так и 16-клапанные двигатели, на моторах A15SMS (8-кл.) и G15MF более раннего выпуска загиба клапанов не происходит ни при каких обстоятельствах, поэтому владельцы этих машин могут быть спокойны. За состоянием ремня ГРМ ДВС F16D3 (16-кл.), а также двигателя A15MF нужно следить пристально, на этих движках клапана сталкиваются с поршнями, о последствиях такой «неприятности» уже сказано выше.

Чем опасен обрыв ремня ГРМ

Газораспределительный механизм автомобилей Renault

На таких популярных автомобилях Рено, как Логан, в основном устанавливаются бензиновые моторы 1,4 и 1,6 L, это модели:

  • K7J SOHC;
  • K7M SOHC;
  • K4M DOHC.

К сожалению, при нарушении фаз ГРМ клапана задевают по поршням на всех ДВС, французские разработчики не предусмотрели специальных выемок на днищах поршней. Замену ремня газораспределительного механизма Renault Logan рекомендуется производить через каждые 60 тыс. км пробега, чтобы избежать возможных неприятностей, не стоит дожидаться указанного срока, лучше выполнить работу немного раньше, допустим, после прохождения 50 т. км. При диагностике нужно обращать внимание не только на ремень, но и на натяжной ролик, нередко он является причиной поломки. Если ролик заклинит, ремешок моментально нагреется и от высокой температуры лопнет.

Загиб клапанов на автомобилях Лада

Переднеприводные машины ВАЗ выпускаются с 1985 года, первой моделью стала ВАЗ-2108. На автомобилях сначала устанавливались восьмиклапанные движки 1,1 и 1,3 L, и хотя днища поршней не были ровными, обрыв ремня ГРМ не сулил ничего хорошего, загиб клапанов происходил неизбежно. Позднее «восьмерки» и «девятки» получили полуторалитровый ДВС ВАЗ-21083, здесь за газораспределительный механизм автовладельцы могли быть спокойны: если обрывался ремень, производилась лишь замена его и натяжного ролика, и машина опять могла эксплуатироваться.

Чем опасен обрыв ремня ГРМ

Также не доставляет больших проблем обрыв ремня на моторах SOHC ВАЗ-11183, что нельзя сказать про более усовершенствованную версию 87-сильного ДВС 11186.

Первые двигатели DOHC производства АвтоВАЗ появились в 2001 году, полуторалитровый движок получил распределенный впрыск топлива. Хотя мотор выгодно отличался от всех предшественников высокими динамическими характеристиками и повышенной мощностью, у него был один очень большой недостаток – загиб клапанов при обрыве ремня газораспределительного механизма. Позже (в 2004 году) конструкторы исправили этот недочет, на следующей модели ДВС 21124 1,6 L в поршнях уже были проточки, позволяющие клапанам не задевать поршни.

Чем опасен обрыв ремня ГРМ

Движок 21126, явившийся следующей разработкой «16-клапанников», словно «забыл» все заслуги предшественника, он снова стал «опасным». Есть непроверенные сведения, что с 2013 года модель была усовершенствована, но вряд ли стоит дожидаться «встречи» клапанов с поршнями, чтобы проверить эту информацию. Еще можно не бояться за двигатель 1,8 L 21128, на всех остальных моторах DOHC вазовского производства не стоит доводить ремень ГРМ и ролики до критического состояния – это может запросто закончится крупным ремонтом.

Как избежать загиба клапанов

Чтобы с движком проблем было меньше, следует своевременно проводить техобслуживание, с необходимой периодичностью производить замену деталей ГРМ. Хотя даже бережное отношение и уход за автомобилем Лада не гарантирует, что обрыва ремня не произойдет – качество запчастей ВАЗ пока еще не на высоком уровне. Есть несколько способов, которые позволяют избежать загибания клапанов:

  • установить поршни с более глубокими проточками (называются «безвтыковые»), они продаются в магазинах;
  • добавить дополнительную прокладку головки блока;
  • усовершенствовать «родные» поршни – увеличить на них проточки под клапана.

Второй способ из перечисленных вряд ли целесообразен, так как после добавления прокладки мотор будет дефорсирован, упадет мощность. Старые поршни растачивать – дело сомнительное, сколько они еще прослужат, неизвестно, да и от токаря требуются очень высокая квалификация. Самый лучший вариант – установить новые «безвтыковые» поршни, и лучше, если эта операция будет проведена во время капитального ремонта.

Статьи по теме:

GISMETEO.RU: Что приводит к обрыву ремня ГРМ? — Авто

shutterstock.com

Ремень ГРМ — это важная деталь в автомобиле, которая является связующим звеном, синхронизируя последовательность работы коленвала и распредвала в любом транспортном средстве. И даже недавно установленный ремень ГРМ может оборваться в скором времени после замены. Обрыв столь важного элемента в автомобиле грозит капитальным ремонтом двигателя. И чтобы этого не произошло, необходимо знать, что же может спровоцировать его обрыв.

shutterstock.com

Возможно, кому-то приходилось сталкиваться с неприятной ситуацией, когда новый ремень ГРМ обрывается после недавней замены. Порванный ремень на некоторых моторах загибает клапаны (со всеми вытекающими последствиями), но даже если этого не произойдёт, то стоимость его замены далеко не бюджетная. Рассмотрим три основных фактора, которые могут образовать разрыв ремня ГРМ.

shutterstock.com

Срок годности. Да, даже «новый» ремень, поставленный на СТО, может оказаться старым, поэтому старайтесь проверять дату его изготовления перед установкой в ваше авто. Ремень должен быть плотным, не сухим, не рассыпающимся. Замену ремня нужно делать в зависимости от пробега машины: 40—90 тысяч км или же раз в 5—7 лет.

shutterstock.com

Попадание технических жидкостей. Не секрет, что антифриз и масло, попавшие на ГРМ, очень пагубно сказываются на его состоянии. При плановой замене обращайте внимание на сальники коленвала и распредвала, а также на водяную помпу (если она приводится ремнем, конечно же).

shutterstock.com

Плановая замена одного ремня ГРМ. Зачастую автовладельцы делают замену одного ремня, забывая о необходимости замены обводного и натяжного роликов. Последний необходим для регулировки ремня и его дополнительной натяжки. Износ ремня газораспределительного механизма приводит к его провисанию, а также быстрому износу, после чего нередко происходит обрыв.

обводного и натяжного роликов

Не экономьте на плановой замене столь важной детали в двигательной системе вашего автомобиля! Производите замену ремня ГРМ вместе с роликами, сальниками и помпой (при необходимости) — и ДВС авто прослужит вам долго.

Причины и признаки обрыва ремня ГРМ

Знание узлов и деталей автомобиля неопытным водителям дается не сразу, и обычно это происходит когда они ломаются. Опытным автовладельцам известно предназначение ремня ГРМ и в чем заключается опасность его обрыва. Как и любой другой запчасти ремню ГРМ присущие свои плюсы и минусы.

В списке достоинств можно перечислить уменьшенный шум, масса и довольно простая конструкция. Среди недостатков необходимо отметить только один, главный небольшой срок службы. ГРМ ремни изнашиваются и обрываются, и вам только остается их менять. Кроме того может происходить стесывание зубчиков.

Последствия обрыва ремня ГРМ?

Они во многом определяются типом установленного двигателя, чем он проще, тем лучше. Если на автомобиле установлен 16-ти клапанный агрегат, и оборвался ГРМ ремень, есть только два варианта. Если разрыв ремня произошел при включенной передаче, вам придется менять все головки (они загибаются когда рвется ГРМ). Если обрыв ремня произошел на холостых оборотах, придется произвести замену только двух или четырех головок.

Причины обрыва ГРМ ремня

Из-за чего же загибаются клапаны? Для этого надо рассмотреть обрыв ремня подробнее. В момент, когда ремень рвется сразу же мгновенно останавливается распредвал, в положении, котором он располагался когда произошел обрыв ремня. Затем начинает действовать коленвал. Им продожается движение передаваемое от маховика, и здесь встречается поршень с клапанами. Это приводит к загибу головок. К сожалению редко обходиться одним лишь загибом головок, могут еще лопнуть направляющие втулки.

Мы выяснили как происходит обрыв ремня и к каким последствиям это приводит, теперь надо узнать причину приводящую к обрыву ремня? Самая основная причина обрыва ремня это его износ. Кроме того причиной обрыва может служить попадание под зубчики ремня грязи, масла и прочего.

Как не допустить обрыва ремня?

Во-первых, надо постоянно контролировать состояние ремня, если имеются даже малейшие шумы, надо сразу же осмотреть ремень. Кроме того нельзя допускать провисания ремня, надо следить за сальниками и избегать запуска автомобиля с толчка.

Даже при соблюдении всех советов, нельзя застраховаться от обрыва ремня, поэтому перед тем как отправляться в дорогу, надо обязательно положить запасной ремень, которые не займет много места.
