Перепускной клапан масляного насоса – маслонасос и редукционный клапан | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

  • 18.11.2017

Содержание

Перепускной клапан масляного насоса

А, это такая пимпочка с пружинкой и с гайкой… Обескуражено говорил один дядька, когда ему сообщили, что на его ВАЗ 2106 провернуло вкладыши из-за забитого редукционного клапана масляного насоса. Мелочь, которая играет огромную роль во всей системе смазки, может привести к очень нежелательным последствиям, если не обращать на нее внимания. А обращать внимание на себя время от времени эта пимпочка просит. Поэтому будет нелишним узнать об этом клапане подробнее, чтобы не повторять чужих ошибок.

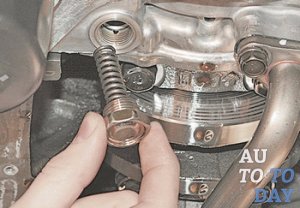

На фото редукционный клапан, который нормализует давление от масляного насоса

Схема и принцип работы системы смазки

Редукционный клапан масляного насоса, как элемент любой гидравлической системы, отвечает за нормализацию давления, создаваемого масляным насосом. Вот и вся его функция. Казалось бы, такая мелочь, но влияет на работу всех систем двигателя. Вкратце взглянем на систему смазки, чтобы понять, какое назначение у клапана в работе системы.

Сиситема смазки любого современного автомобильного двигателя — комбинированного типа. А это значит, что только часть деталей смазываются естественным стеканием или капельным методом. Основная часть трущихся поверхностей смазывается под давлением. Смазка обязана образовывать антифрикционную пленку, понижать коэффициент трения деталей. Циклический принцип работы всей системы обеспечения двигателя смазкой предполагает постоянную циркуляцию масла из картера через фильтр. Обеспечивает перемещение смазки по контуру масляный насос. После этого масло идет под давлением к коренным и шатунным шейкам коленвала, под давлением же проходит по маслопроводу к шейкам распредвала.

Видеоурок о том, как вынуть закоксовавшийся редукционный клапан

По каналу внутри шатуна смазка циклически подается к поршневому пальцу. Все остальные детали смазываются стекающим или разбрызгиваемым маслом, которое превращают в масляную пелену вращающиеся детали двигателя. После этого масло стекает в картер, где через маслозаборник опять всасывается в маслонасос.

Высокооборотистые и спортивные двигатели имеют систему смазки с сухим картером. Такая система не зависит от количества масла в картере, потому что оно находится в отдельном масляном баке, куда сразу закачивается после цикла смазки. Сухая система смазки не зависит от положения и уровня масляной массы в картере. Этим обеспечивается стабильная работа мотора в любых режимах и исключает масляное голодание двигателя на повышенных оборотах, когда автомобиль преодолевает неровные участки рельефа.

Давление масла в системе

Стабильное давление и температура масла — главные факторы оптимальной работы двигателя

Обязательным условием нормальной работы мотора есть постоянное поддерживание стабильного давления и температуры масла. При перегреве смазка может потерять вязкость и утратить основные физические характеристики, нужные для образования масляной пленки, поэтому во многих двигателях применяется система охлаждения смазки с масляным радиатором и датчиком температуры. Масляный радиатор может быть как жидкостного охлаждения, так и воздушного.

Поддержание минимального давления в системе важно для полноценного обеспечения маслом всей магистрали, независимо от степени удаленности от масляного насоса. Также для подачи смазки по узким и длинным каналам блока цилиндров, ГБЦ, коленчатого и распределительного валов и шатунов. Контролируется давление датчиком, который установлен в системе смазки и транслирует уровень давления на приборную панель, а также передает данные о давлении в блок управления двигателем. При недостаточном критическом давлении во избежание масляного голодания блок управления глушит двигатель.

Для чего нужен редукционный клапан

И вот тут в действие вступает пимпочка с пружинкой — редукционный клапан масляного насоса. Система смазки может быть оборудована несколькими клапанами, чаще всего они расположены в насосе и в масляном фильтре. Перепускные клапана как раз и предназначены для поддержания постоянного давления в системе.

Для системы смазки опасно как слишком высокое, так и слишком низкое давление. Низкое — понятно, масло просто не может попасть ко всем трущимся деталям, в результате чего они выходят из строя. Но так же опасно и чрезмерно высокое давление, которое может привести к пробою прокладок, повреждению маслопроводов, шлангов и уплотнителей, а также к механическому повреждению самого маслонасоса.

Редукция — это повышение или понижение какого-либо физического параметра с целью его стабилизации. Редукционный клапан перекрывает обратный канал в системе смазки для слива излишков масла. При нормальном давлении масло циркулирует по обычной схеме, но стоит давлению превысить определенное значение, как редукционный клапан открывает дополнительный сливной обратный канал, по которому излишки масла попадают назад в картер. После стабилизации давления клапан закрывается и система начинает работать в штатном режиме.

Устройство редукционного клапана

Зачастую редукционный клапан установлен в перепускном канале масляного насоса

Редукционный клапан в современном двигателе выглядит инфузорией туфелькой по сравнению с другими сложными устройствами. Клапан маслонасоса устроен предельно просто. В двигателях ВАЗ 2110, 2109, 2112, в моторе ЗМЗ 406 он представляет собой шарик, на который постоянно действует пружина. Сила давления пружины на клапан может регулироваться упорным винтом в корпусе масляного насоса. Редукционный клапан в некоторых двигателях имеет автономный корпус, но в большинстве случаев он вмонтирован в перепускной канал масляного насоса.

Клапан расположен между камерой всасывания и камерой сжатия. Как только давление превышает норму, масло давит на клапан сильнее, чем обычно, он открывается и перепускает смазку обратно на вход насоса или в картер. Регулировка величины давления производится упорным винтом, расположенным в корпусе масляного насоса.

Ремонт и неисправности редукционного клапана

При таком простом устройстве вполне очевидно, что у клапана может быть всего две неисправности — он или не открывается при повышенном давлении, или неплотно заперт, что приводит к понижению давления в системе смазки. Опасен и тот и другой вариант. В первом случае неисправности клапана чреваты продавленными сальниками, прокладками и уплотнителями, разорванными шлангами. Все это приводит к утечке масла и, по понятным причинам, к выходу из строя кривошипно-шатунного механизма как минимум.

Чтобы избежать этой неприятности, стоит поглядывать время от времени на шкалу давления масла. Высокое давление — это хорошо, но когда это становится слишком хорошо, то нужно разобрать редукционный клапан и убедиться в его работоспособности. Устранить неисправность поможет замена пружины или прочистка седла клапана. Проверить давление можно манометром, который подключается к системе смазки, чаще всего вместо датчика давления. Это самый точный метод диагностики системы смазки.

Засорение клапана может спровоцировать отсутствие оптимального давления в масляном насосе

Вторая крайность, это когда редукционный клапан не держит минимальное давление. Такая ситуация тоже ни к чему хорошему не приводит. Как правило, виной этому стает засорение клапана. Мусор или шлак попадает в посадочную плоскость клапана и не дает ему перекрывать сливной канал. Клапан заклинил, в результате падает давление в системе, а чем это заканчивается ­— известно. Для сигнализации о критическом давлении в любом автомобиле на щитке приборов есть контрольная лампа, а в современных двигателях ЭБУ просто отключает мотор в случае падения давления до критической точки.

Следить за показаниями приборов — важно. Светодиодная подсветка панелей приборов — это прекрасно, но совсем не помешает в рамках тюнинга приборки купить и установить дополнительный манометр системы смазки, и желательно механический. Это дороже и сложнее, но зато он более объективно отражает состояние системы смазки в двигателе.

При первом пуске поменянного двигателя не потухла моргающая лампочка давления масла. На T3 она получает сигнал с двух датчиков: на ГБЦ (если давление масла менее 0,3 бар, лампа мигает) и на корпусе масляного фильтра (если при оборотах выше 2000 давление ниже 1,8, то лампа горит, и срабатывает зуммер). В очередной раз первая мысль: «Ну все приехали!». Открутил датчик на корпусе фильтра. Крутанул стартером — масло не идет. Успокоился немного. Двигатель не виноват — насос не качает масло.

Насос у бусика родной из-за наклона двигателя, снятый с предыдущего.

Уже в темноте сбросил поддон, открутил и разобрал насос. На вид ничего криминального не обнаружил. Зазоры не мерил. Редукционный клапан не снимал (по задумкам инженеров сделан неразборным). Уже тогда подумал, что надо бы, потому что в следствии повреждения деталей предыдущего двигателя в корпус могла попасть стружка (в поддоне ее было предостаточно). Ночью на «Драйве» прочитал про хитрость: после замены насоса, нужно шприцом закачать в него масло через подающее к фильтру отверстие. Утром поставил все обратно, на всякий случай дунул компрессором в каналы (переживал, что там могут скопиться отложения), зашприцевал немного масла, правда через корпус маслоохладителя (уж не знаю, что из этого получилось).

Завел двигатель. Лампа погасла. Ура! Через пару дней опять та же история. Снял фильтр, дунул, шприцанул, завел — лампа погасла. Понял, что существует какая-то проблема, но потом за другими заботами забыл. Через какое-то время, после очередной поездки по шоссе, во время которой, кстати узнал, что дизель греется именно при таком режиме (в то время, когда бензиновый двигатель охлаждается), выгрузил пассажиров и вещи, заглушив двигатель. Затем завел, переставил бусик и принялся на всякий случай подключать напрямую вентилятор радиатора (погода была уже жаркой). Завожу, чтобы снова ехать — лампа давления моргает. Выворачиваю датчик — масло не идет. Повторяю прошлые операции — пусто. Замечаю, что откручен маслоохладитель. Затягиваю гайку. Кручу стартером — масла нет.

Решаю, что пришло время полной ревизии насоса. Сейчас у меня есть подозрения, что может быть уровень был на грани, и, когда машина встала чуть криво, насос не смог захватить масло. Дело в том, что поначалу я считал, что нужно заливать 4 л, опираясь на данные из книги издательства ПетерГранда (она же — сайт forse.ru). Уже потом из обсуждения на «Фанклубе» ( fanclub-vw-bus.ru/forum/viewtopic.php?f=46&t=5465 ) узнал, что нужно 4,5. Конечно, пол литра в данном случае не могли сыграть определяющей роли, но и слилось масла не так много (даже со снятием поддона). Хотя, уровень, вроде, держался. Еще одно наблюдение: показания щупа очень разнятся в зависимости от положения бусика, а когда производишь измерения, лично у меня (на родном кривом щупе) влияет: нажал на щуп пальцем или нет. В общем, замер уровня надо проводить аккуратно, предварительно отметив точки max и min (не доверяться заводским) после полной замены масла.

В любом случае, снял поддон, открутил насос и приступил к профилактике. Померил зазоры. Боковой между зубьями укладывался в максимально допустимые 0,2 мм, а осевой люфт в 0,15. Между стенками корпуса и шестернями зазор тоже мизерный. Точные данные не записал. Щупы удобнее использовать узкие. У меня есть еще два фольксвагеновских насоса: с предыдущего 1Y от Пассата и от купленного сеатовского. Первый я использовал в качестве испытуемого для разборки редукционного клапана и его дальнейшей фиксации. Так у него зазор между зубьями был больше миллиметра. Оказывается насосы могут так изнашиваться!

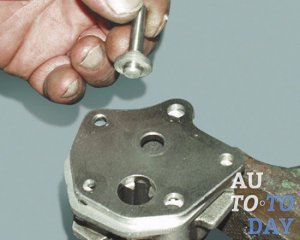

Приступил к разборке клапана. Следы на корпусе указывали на то, что операцию уже производили: из заводских «зарубок» (не знаю, как точно они называются) — загиба металла для фиксации упорного стакана пружины — осталась одна. Видимо, использовали другой способ, просверлив корпус с торца в четырех местах, из-за чего мягкий материал немного разошелся. Срезав ножом и зачистив металл, мешающий выходу стакана, извлек последний с помощью самореза, вставленного в отверстие, и воротка. При этом, не повредить корпус изнутри не удалось, но это никак не влияет на работу. Вынул пружину, и, осторожно надавливая на торец поршня клапана Г-образным шестигранником, извлек цилиндр из корпуса.

В Интернете не раз встречал утверждения, что при наличии на внешней стороне поршня или внутренней корпуса царапин или потертостей, однозначно нужно менять масляный насос. По моему мнению, эта позиция основана на неправильном понимании принципа работы клапана. Рабочей поверхностью его, предотвращающей проход масла в закрытом положении, является «фаска» в торце, которая опирается на седло в корпусе, подобно клапану газораспределительного механизма.

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Зачем нужен редукционный клапан масляного насоса

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

принцип действия. Регулировка редукционного клапана масляного насоса

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Редукционный клапан масляного насоса

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Ремонт редукционного клапана масляного насоса

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

Работа редукционного клапана масляного насоса

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Регулировка редукционного клапана масляного насоса

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Редукционный клапан масляного насоса Таврия

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Масляный насос и редукционный клапан

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Редукционный клапан, масляный насос и масляный фильтр

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Редукционный клапан масляного насоса — как он работает?

Редукционный клапан В транспортном средстве масляный насос предназначается для создания давления в смазочной системе, посредством чего обеспечивается смазка движущихся частей двигателя автомобиля. В самой смазочной системе, где в наличии есть сухой картер, масляный насос выполняет еще и функцию перекачки масла в масляный бак из картера двигателя. Масляный насос начинает свою эксплуатацию от распределительного вала или коленчатого вала при помощи приводного вала. Так, классификация за типом управления масляных насосов включает в себя регулируемые и нерегулируемые.

Насосы регулируемые поддерживают постоянное давление посредством изменения производительной составной насоса. В нерегулированных насосах постоянное давление поддерживается при помощи редукционного клапана. Так, непосредственно в зависимости от конструктивного типа устройства существуют масляные насосы роторного типа и шестерного.

Редукционный клапан являет собою гидравлический пли пневматический дроссель, который действует автоматически и предназначается для поддержания давления на выходе на одном постоянном уровне. Так, существует несколько видов редукционных клапанов:

— редукционный клапан, который управляется пневмоприводом или электроприводом;

— редукционный клапан прямого действия, который не нуждается в внешнем источнике питания.

1. Назначение редукционного клапана масляного насоса.

Клапан

Первой функцией, которую выполняет редукционный клапан масляного насоса, является создание определенного давления. В последующем будущем данный параметр нуждается в постоянном контроле. Так, любое, даже минимальное превышение дозволенного давления может приводить к тому, что ключевые узлы двигателя выйдут из строя. Но нельзя переусердствовать, так как нехватка такого рода давления может привести к перегреву элементов из-за недостаточного смазывания. Для того чтобы избежать всех вышеуказанных проблем, ученные-автомобилисты изобрели устройство редукционного клапана. На первый взгляд может показаться, что данное устройство является простым и не нужным, так как визуально оно не создаёт предпосылок для дальнейшего волнения.

Тем не менее, отсутствие такого устройства в транспортном средстве делает невозможным нормальную работу двигателя внутреннего сгорания. Основное предназначение редукционного клапана масляного насоса заключается в постоянном контроле уровня давления масла, ослабления и усиления его, при надобности. Данные процедуры реализуются посредством двух простых действий, которые заключаются в открытии прохода, с целью недопущения серьезных разрушений и снижения давления, а также его закрытия для того, чтобы обеспечить нормальную работоспособность всей системы.

2. Особенности устройства клапана.

Редукционный клапанВообще, если разобраться и вникнуть во всю данного устройства, то можно обнаружить то принцип, по которому действует и работает данная система является достаточно простым. Так, основным реагирующим органом в данном узле будет упорный болт. Именно данная деталь производит особое давление непосредственно на пружину, посредством чего прижимает к отверстию сам редукционный клапан. После того как давление увеличиться в самой системе, а показатель допустимого уровня останется позади, масло начнет преодолевать всю упругую составную пружины, выдавливая редукционный клапан.

Вследствие этого масло будет переходить в специальное отделение. После того как давление стабилизируется и нормализируется, пружина вернет клапан в его первоначальное состояние, а сам двигатель внутреннего сгорания продолжит свою работу в штатном режиме. Устройство редукционного клапана масляного насоса не имеет особо сложной конструкции и состоит их:

— небольшого кожуха, в котором есть особая система каналов, по которым производится передвижение масла;

— специальный клапан, вид которого напоминает небольшой поршень или шарик.

Основная задача данной детали заключается в своевременном прекращении прохода и не допущении увеличения давления в двигателе. Следует обратить внимание еще и на то, что главная особенность такого рода системы заключается в элементарности исполнения функции, что будет обеспечивать наибольшую эффективность и надежность работы.

Клапан масляного насоса Устройство редукционного клапана может производиться в двух вариантах. Первый вариант предусматривает его расположение непосредственно в корпусе насоса. Второй – клапан будет иметь форму и вид отдельного самобытного механизма. Так, вся система является достаточно хорошо продуманной. Тем не менее, даже такие высококачественные устройства иногда могут давать сбои. Следовательно, нужно сосредоточиться на основных неисправностях клапана и способах их устранения.

3. Наиболее частые поломки редукционного клапана.

Так, существует несколько наиболее частых поломок редукционного клапана, которые проявляются в двух аспектах. В первом случае редукционный клапан неспособен поддерживать нормализированное давление. Зачастую такие проблемы возникают из-за механических поломок устройства. Самым слабым элементом данной системы является пружина. В непосредственном процессе длительной эксплуатации данная деталь может быть растянутой, вследствие чего будет происходить несанкционированное открытие клапана при минимальном росте давления. В результате можно получить то, что масло не будет попадать к большинству узлов двигателя, вследствие чего они будут изнашиваться и выходить из строя. Основные причины такого рода неисправностей пружин: износ, который возникает вследствие продолжительной работы; установка пружины неправильной при проведении капитального ремонта; ошибки при монтаже детали.

Редукционный клапан масляного насоса Во втором случае проблемы с открытием клапана будут возникать при достижении апогея давления. Это возникает из-за засорения просвета клапана в длительном процессе его эксплуатации. В итоге редукционный клапан будет подклинивать и при высоком давлении даже не открываться. В результате этого множество необходимых узлов двигателя будут разрушены и капитального ремонта тогда не избежать. Основная причина такого рода неисправности заключается в несвоевременной замене масла. Объясняется вышеуказанный процесс достаточно просто, чего не сказать об устранении проблемы. Все маленькие частички грязи будут откладываться непосредственно на поверхности устройства, вследствие чего будут увеличивать размеры нароста. Из-за низкокачественной промывки проблема будет заключаться в накоплении в каналах разного рода стружки и мусора.

4. Рекомендации по ремонту.

При малейших признаках неисправности редукционного клапана нужно незамедлительно устранить возникшую поломку. Так, нужным будет снятие и разбор устройства масляного насоса. После того как система была вскрыта, автомобилист обнаружит сам редукционный клапан, вследствие чего можно самостоятельное определить состояние устройства. Если оно заело, то нужно достать его, промыть в бензине и, обязательно, смазать. Такие же действия по промывке нужно производить с насосом топливным. Отдельное внимание следует уделить чистке клапанных каналов и диагностированию основных элементов. Если из строя вышла пружина, то следует ее заменить. Но нужно учесть важный аспект, что установка нового устройства масляного насоса необходима после каждого ремонта силового узла автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Редукционный клапан масляного насоса

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Для чего нужен редукционный клапан

Производительность масляного насоса напрямую зависит от частоты вращения коленчатого вала. Она рассчитывается таким образом, чтобы необходимое количество смазки подавалось к деталям уже при прокрутке маховика стартером и в режиме холостого хода. Таким образом, минимальная подача смазки насосом закладывается конструктивно.

При увеличении оборотов двигателя неизбежно должно увеличиться и давление масла. Чтобы его ограничить, можно пойти тремя путями:

  1. Обеспечить независящий от числа оборотов двигателя привод масляного насоса, например, от электродвигателя.
  2. Предусмотреть регулировку производительности насоса за счёт возможности изменения геометрии нагнетательной камеры.
  3. Направить часть нагнетаемого масла либо обратно в картер, либо во всасывающую камеру.
Масляный насосМасляный насос автомобиля

Первые два варианта предполагают значительное усложнение конструкции системы смазки. Предпочтительнее же использовать третий вариант. Достаточно установить в масляный насос перепускной клапан, открывающийся под давлением масла в том случае, когда оно превышает некоторую заданную величину. Избыток смазки при этом или стекает обратно в картер или подаётся назад, к шестерням насоса.

Где он находится

Как правило, клапан расположен внутри корпуса насоса и представляет собой дополнительный канал, который открывается при определённом давлении. Насосы, шестерни которых расположены одна внутри другой, выполняют также роль передней крышки двигателя. Благодаря чему появляется возможность обеспечить доступ к клапану без излишних разборочных работ. Достаточно лишь выкрутить резьбовую пробку, обычно служащую опорой пружины. Иногда, впрочем, пробка выполнена в едином изделии с корпусом клапана. Это позволяет снять его целиком – для замены или очистки.

Доступ к редукционному клапану масляного насоса с наружным зацеплением шестерен открывается лишь после снятия масляного картера.

Редукционный клапанМасляный насос VW Caravella

Конструкция и принцип работы редукционного клапана

На рисунке представляется схема работы простейшего редукционного клапана:

Схема клапана
Когда давление масла превысит некоторое пороговое значение, шарик 2 воздействует на пружину 3 и она сжимается, благодаря чему открывается дополнительный канал. Масло, таким образом, частично отводится от основной магистрали.

Количество смазки, подающейся к деталям, зависит от сечения канала и от усилия, с которым пружина воздействует на шарик. Таким образом, давление поддерживается автоматически – чем выше обороты двигателя, тем больше масла идёт «на сброс». В условиях низких температур, когда увеличивается вязкость смазочного материала, редукционный клапан может открыться при работе мотора на холостом ходу, предотвращая, таким образом, выдавливание масла через сальники.

Сходным образом работает редукционный клапан, в котором шарик заменяется на стаканчик:

Принцип работы редуктора
Такая форма запирающего элемента имеет то преимущество, что позволяет более точно изменять сечение масляного канала, «подстраивая» количество подаваемой смазки в зависимости от режима работы двигателя.

Возможные неисправности

Как уже говорилось выше, основное назначение редукционного клапана – открывать дополнительный масляный канал, предотвращая образование избыточного давления в системе смазки. Но клапан должен не только открывать, но и надёжно перекрывать этот канал – в противном случае при низких оборотах двигателя есть риск возникновения «масляного голодания». Как правило, это вызывается недостаточно плотным прилеганием запирающего элемента (шарика или стаканчика) к седлу.

Причинами этого могут быть:

  1. Потеря упругости пружины.
  2. Нарушение формы седла клапана, царапины и сколы на прилегающих поверхностях.
  3. Посторонние предметы (продукты износа шестерен насоса).

Измерением давления в системе смазки манометром выявить нарушение работы клапана практически невозможно. Его потеря может быть вызвана износом шестерен насоса и увеличенными зазорами в подшипниках скольжения распредвала или коленвала.

Наиболее эффективным способом проверки редукционного клапана и самого масляного насоса является испытание узла на специальном стенде.

Тем не менее, при простом осмотре можно выявить дефекты, которые могут отрицательно сказываться на его работе. Это глубокие задиры и царапины на шарике (стаканчике), грязь в канале. Также вполне возможно оценить состояние пружины. Для этого потребуется измерение её длины в свободном состоянии и при приложении определённого усилия. Как правило, такая информация есть в руководстве по ремонту автомобиля.

Ремонт

Восстановление работы клапана сводится к его очистке и замене деталей. Если запорный элемент выполнен в виде стаканчика, то особое внимание следует уделить состоянию фаски на его торце. Даже небольшие царапины на ней станут причиной потери давления. Иногда автовладельцы притирают стакан к седлу, используя притирочную пасту:

Чистка клапанаВосстановить работу клапана можно путем его очистки

Боковые стенки стаканчика служат лишь для точной установки рабочей фаски в седле. Поэтому небольшие царапины на них не отразятся на работоспособности клапана. Достаточно того, чтобы стаканчик свободно перемещался в канале.

При ремонте клапана всегда следует помнить о том, что на фактической производительности масляного насоса его состояние не сказывается никак. Поэтому дефектовку и ремонт узла необходимо производить комплексно – начиная с оценки состояния шестерен.

Facebook

Twitter

Вконтакте

Google+

Самостоятельный ремонт и замена редукционного клапана масляного насоса

Бесперебойное функционирование смазочной системы двигателя внутреннего сгорания предполагает исправность всех её элементов. Силовой агрегат машины может выйти из строя по различным причинам, в том числе и из-за редукционного клапана, регулирующего давление масла в системе. В работоспособном состоянии этот клапан позволяет автовладельцу избежать серьёзных неприятностей.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.

Масляный насосМасляный насос

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Конструкция масляного насосаКонструкция масляного насоса

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Разобранный редукционный клапанРазобранный редукционный клапан

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Диагностика неисправностей

Редукционный клапан чаще всего выходит из строя по двум основным причинам. Первая — его неспособность поддерживать в системе нормальное давление. Это обычно связано с механическими повреждениями составляющих его элементов. Чаще всего выходит из строя пружина. За время эксплуатации она растягивается и не может удержать клапан, который открывается даже при незначительном изменении давления. Это, в свою очередь, приводит к недостатку масла в двигателе и выходу из строя других его узлов и деталей.

Такая ситуация встречается в случаях, если:

  • продолжительность работы клапана без замены превышает срок, регламентированный производителем;
  • в клапан установлена пружина от другой конструкции;
  • пружина или сам клапан установлены неправильно.

Вторая причина выхода из строя клапана — превышение давлением масла максимально допустимого значения. Низкое качество масла и его нерегулярная замена приводит к накоплению на корпусе редукционного клапана и масляного насоса грязи и последующему заклиниванию входного отверстия в корпусе механизма. Таким образом, несвоевременная замена масла может привести к капитальному ремонту двигателя.

Работоспособность редукционного клапана проверяется по уровню давления масла. При избыточном уровне на корпусе двигателя появляются следы вытекающего масла. Недостаточное давление определяется с помощью жидкостного манометра. Оптимальные значения давления можно найти в технической документации на автомобиль, причём эти значения индивидуальны для каждой марки и модели авто. Так, на «Таврии», клапан масляного насоса срабатывает при давлении 0,55 МПа. Аналогичные показатели у многих автомобилей семейства ВАЗ.

Видео: измерение давления масла

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

Функции и неисправности редукционного клапана масляного насоса

Редукционный клапан

Обязательным атрибутом системы смазки любого двигателя внутреннего сгорания является редукционный клапан масляного насоса (РКМН). Многие автолюбители даже понятия не имеют о такой детали, хотя роль её в обеспечении работоспособности мотора очень велика. Разобраться в устройстве, функционировании и неисправностях этого узла стоит ещё потому, что его аналоги присутствуют в любых системах, где в качестве рабочей среды используют сжатые жидкости или газы.

Назначение редукционного клапана масляного насоса

Редукционный клапанНеисправности масляного насоса

Как известно, смазывание трущихся поверхностей подшипников скольжения мотора (коренные, шатунные, поршневые пальцы, подшипники распредвала и прочие) происходит при постоянной подаче под давлением моторного масла.

Если давление недостаточно, то происходит износ, перегрев и выход из строя рабочих частей, а если давление превышает норму, то мотор может получить серьезнее поломки. Чтобы избежать этого,  в дело вступает редукционный клапан.

Одно из толкований термина «редукция» – это уменьшение или ослабление чего-либо. В машиностроении клапан называют редукционным, когда он в определённый пиковый момент (повышения до предельного давления, масла, воды, воздуха, газа и тому подобного) открывает проход и способствует нормализации давления рабочей среды.Таким образом, механизм клапана предназначен для предохранения систем мотора от повреждения чрезмерным повышением давления масла.

Устройство клапана

Редукционный клапанЗакоксовавшийся редукционный клапан

Редукционный клапан масляного насоса имеет очень простое устройство.

Основными частями являются:

  • корпус с системой каналов;
  • клапан (шарик или небольшой поршень), закрывающий перепускной канал;
  • пружина;
  • упорный винт или болт.

Несложно понять принцип работы конструкции. Упорный винт создаёт давление на один конец пружины, которая усилием сжатия спирали придавливает клапан к гнезду, имеющему сквозное отверстие канала. Как только в канале повышается давление способное преодолеть сопротивление пружины, клапан опускается и масло перетекает. При нормализации давления, пружина возвращает клапан в исходное положение, закрывая просвет.

Существует два типа РКМН по конструкции корпуса:

  • весь механизм клапана полностью извлекается из масляного насоса;
  • клапан встроен в корпус масляного насоса.

Неисправности клапана и способы их устранения

В работе редукционного  клапана масляного насоса встречается два типа неисправностей:

  • клапан не поддерживает давление на необходимом уровне;
  • клапан не открывается при достижении максимального значения давления.

В первом случае речь может идти лишь о том, что пружина создаёт слабое давление. Такое явление встречается крайне редко, но если мотору не удаётся поддерживать давление масла не стоит забывать о клапане. Пружина может не справляться с работой по разным причинам: износ, неправильный подбор, установка слишком мягкой или бракованной пружины.

Чаще встречается засорение просвета или заклинивание клапана. Происходит это, когда масло слишком долго не меняется, и частички грязи постепенно коксуются на поверхностях. В случае плохой промывки масляных каналов мотора после капитального ремонта, в них могут собраться стружка, мусор, которые также способны заклинить клапан.

«Лечение» любых поломок клапана заключается в разборке, диагностировании, прочистке каналов и замене вышедших из строя элементов. Специалисты настоятельно рекомендуют после каждого капремонта мотора производить замену масляного насоса и предохранительного клапана вместе с ним.

Признаки неисправности масляного насоса. Симптомы, причины и основные проблемы

Неисправности масляного насоса могут значительно навредить двигателю автомобиля, поскольку из-за них нарушается нормальная циркуляция моторного масла по системе. Причинами поломки может быть некачественное используемое масло, его низкий уровень в картере, выход из строя редукционного клапана, загрязнение масляного фильтра, засор сетки маслоприемника и несколько других. Проверить состояние масляного насоса можно как с его демонтажем, так и без него.

Содержание:

Неисправности масляного насоса

Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

  • Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
  • Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
  • Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

  • Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
  • Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
  • Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
  • Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
  • Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
  • Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
  • Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
  • Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах. Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса. Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал. Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять. Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой.

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Зашкуривать поверхность поршня нужно аккуратно, чтобы не снять слишком много металла. В противном случае масло будет возвращаться в основную магистраль при более низком давлении, чем настроенное значение (например, на холостых оборотах работы двигателя).

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Корпус и шестерни насоса

Нужно осмотреть состояние внутренних поверхностей крышки, корпуса насоса, а также состояние лопастей. При их значительном повреждении снижается эффективность работы насоса. Существует несколько типовых тестов.

Проверка зазора между шестерней и корпусом масляного насоса

Первый — проверка зазора между соприкасающимися лопастями двух шестерен. Замер производится при помощи набора специальных щупов (инструменты для замера зазоров с различной толщиной). Другой вариант — штангенциркуль. В зависимости от модели конкретного насоса, допустимый максимальный зазор будет отличаться, поэтому соответствующую информацию необходимо уточнять дополнительно.

Например, у нового оригинального масляного насоса автомобиля Volkswagen B3 зазор составляет 0,05 мм, а максимально допустимый — 0,2 мм. При превышении этого зазора насос подлежит замене. Аналогичное максимальное значение у ВАЗ «классики» — 0,25 мм.

Выработка на шестерне маслонасоса

Второй тест заключается в измерении зазора между торцевой поверхностью шестеренки и корпусом крышки насоса. Для выполнения измерения сверху на корпус насоса нужно поставить металлическую линейку (или подобное приспособление) и с помощью тех же щупов замерить расстояние между торцевой стороной шестерен и установленной линейкой. Тут аналогично, максимально допустимое расстояние нужно уточнять дополнительно. У того же насоса Пассат Б3 максимально допустимый зазор составляет 0,15 мм. Если он больше — нужен новый насос. У ВАЗ «классики» это значение должно находиться в пределах 0,066…0,161 мм. А предельный аварийный зазор — 0,2 мм.

В маслонасосе ВАЗ также нужно обратить внимание на состояние бронзовой втулки шестерни привода. Извлекается из блока двигателя. Если на ней имеются в значительном количестве задиры, то ее лучше заменить. Аналогично стоит проверить состояние ее посадочного места. Перед установкой новой втулки желательно почистить.

Если выявлены повреждения «зеркала» и самих лопастей — можно попробовать на специальном оборудовании в автосервисе попробовать проточить их. Однако зачастую это либо невозможно, либо нецелесообразно, поэтому приходится покупать новый насос.

При покупке насоса его необходимо полностью разобрать и проверить состояние. В частности, наличие на его деталях задиров, а также размеры люфтов. Особенно это актуально для недорогих насосов.

Дополнительные советы

Отдельно стоит заметить, что для избежание проблем с масляной системой, в том числе с насосом, необходимо периодически контролировать уровень масла в картере, проверять его качество (не сильно ли оно почернело/загустело), менять моторное масло и масляный фильтр в соответствии с регламентом. А также пользоваться моторным маслом с характеристиками, предписанными производителем двигателя автомобиля.

При необходимости покупки нового масляного насоса в идеале нужно покупать, конечно же, оригинальный агрегат. Особенно это касается машин среднего и высшего ценового диапазона. Китайские аналоги мало того что отличаются малым сроком эксплуатации, так еще и могут вызвать проблему с давлением масла в системе.

После выполнения проверки и при сборке нового насоса его внутренние детали (лопасти, редукционный клапан, корпус, вал) обязательно нужно смазать маслом, чтобы он не стартовал «на сухую».

Заключение

Неисправность, пусть даже незначительная, масляного насоса может привести к серьезным поломкам других элементов двигателя. Поэтому при возникновении признаков его неисправности необходимо как можно быстрее выполнить соответствующую проверку, а при необходимости ремонт или замену.

Самостоятельно выполнить проверку имеет смысл лишь в случае, если у автовладельца имеется соответствующий опыт выполнения подобных работ, а также понимание выполнения всех этапов работы. В противном случае лучше обратиться за помощью в автосервис.

Спрашивайте в комментариях. Ответим обязательно!

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
