Подключение зеркала заднего вида с монитором: Пошаговая установка и подключение камеры заднего вида к автомобильному внутри салонному зеркалу с монитором.

  • 21.10.2020
Пошаговая установка и подключение камеры заднего вида к автомобильному внутри салонному зеркалу с монитором.

В этой статье, постараемся в подробностях и с картинками, показать автолюбителям, как можно установить или заменить парковочную систему усовершенствовав ее и установить вместо штатного оборудования.

Давайте рассмотрим модернизированное внутри салонное зеркало с монитором и камеры заднего вида совместно как с парктрониками так и без них.

Демонтаж штатного внутри салонного зеркала.

У всех автомобилей разные крепления, в зависимости от марки и
класса автомобиля.

На сегодня имеется огромное количество способов демонтажа оригинального зеркала.

В нашей статье, мы рассмотрим на примере крепления, коим обладает примерно 70% автомобилей на картинке 1.

1) В момент демонтажа не стоит применять силу при снятии зеркала, так как пятачок крепится к лобовому стеклу, а стекло по своей плотности может треснуть при резком движении или сильном нажатии на него ну или в момент снятия зеркала.

70 % автомобилей обладает таким креплением.70 % автомобилей обладает таким креплением.

Само зеркало непосредственно крепится к пятачку и затягивается стопорным болтом, картинка 2. Аккуратно откручиваем при помощи шестигранника и с легкостью снимаем зеркало.

зеркало непосредственно крепится к пятачку и затягивается стопорным болтомзеркало непосредственно крепится к пятачку и затягивается стопорным болтом

Но хотим заметить, что крепление представленное на картинке 2 может существенно отличаться от вашего. Существует множество креплений но это самое распространенное на сегодня.

На рисунке 3 представлен не все варианты штатного крепления которые бывают у автомобилей.На рисунке 3 представлен не все варианты штатного крепления которые бывают у автомобилей.

2) Производи монтаж зеркала с монитором на уже установленный пятачок к лобовому стеклу.
Как показано на рисунке 4, произведите установку зеркала и плотно закрепите крепление зеркала штопорным болтом.

Обычно вместе с зеркалом в комплектации должен присутствовать шестигранник.Обычно вместе с зеркалом в комплектации должен присутствовать шестигранник.

3) После проделанной работой с зеркалом приступаем к установке камеры заднего вида.
Обычно камера приобретается отдельно , но в некоторых случаях производитель может укомплектовать зеркало с монитором и камерой, только эти камеры оставляют желать лучшего по своим техническим характеристикам.

Мы рекомендуем выбрать камеру заднего вида либо универсальную, либо штатного характера в нашем интернет-магазине, оператор, обязательно поможет вам подобрать нужную по техническим параметрам или стоимости.

3.1) Установка камеры заднего вида происходит с задней стороны автомобиля, самый подходящий и более приемлемый вариант это по центру. Но не всегда получается производить установку над номерным знаком, все зависит от марки автомобиля. Также если вы решите установить штатную камеру, то они как правило устанавливаются со смещение влево или в право, в зависимости от модели, обычно это установка происходит вместо плафона.

На рисунке 5 показано примерная установка, с подчеркнутой (кр. цветом), как обычно прокладывается проводка от камеры до зеркала.На рисунке 5 показано примерная установка, с подчеркнутой (кр. цветом), как обычно прокладывается проводка от камеры до зеркала.

3.2) Схема подробной прокладки проводки от камеры заднего вида до внутри салонному зеркалу или наоборот (Рисунок 6 / 6,1):

Схема подробной прокладки проводки от камеры заднего вида.
Схема подробной прокладки проводки от камеры заднего вида.

А) Кабель от зеркала заднего вида с монитором заводится под обшивку потолка.
Б / В) Далее кабель под обшивкой потолка, прокладывается к стойке.

Далее кабель под обшивкой потолка, прокладывается к стойке.Далее кабель под обшивкой потолка, прокладывается к стойке.

Г) Кабель крепиться хомутиками по стойке к обычно уже существующему шлейфу проводов. Производить прокладку проводки можно как по левой, так и по правой стойке (по желанию).

Производить прокладку проводки можно как по левой, так и по правой стойке (по желанию).Производить прокладку проводки можно как по левой, так и по правой стойке (по желанию).

Д) Производится коммутация зеркала с камерой.

Производится коммутация зеркала с камерой.Производится коммутация зеркала с камерой.

Е / Ж) Кабель спускается к порогу автомобиля и тянется до багажника с прокладкой по порогу (обязательно перед прокладкой кабеля (идет в комплекте с камерой, примерно 5 метров) коммутирующего зеркало с камерой, пройдитесь верхним слоем изолентой, чтобы кабель не перетерся или любых внешних повреждений).

Кабель спускается к порогу автомобиля и тянется до багажника с прокладкой по порогу.Кабель спускается к порогу автомобиля и тянется до багажника с прокладкой по порогу.

З) В точке З происходит коммутация проложенного кабеля с самой камерой и питанием для активации как камеры, так и зеркала.

На рисунке представлено не все разнообразие коммутации и расположение камеры заднего вида на автомобиле. В зависимости от марки или класса, у разных автомобилей, например: СЕДАН, ХЕЧБЕК, УНИВЕРСАЛ, установка камеры заднего вида происходит по разному. Мы показываем пример установки на ХЕЧБЕК, но и у данного типа автомобилей, существуют свои тонкости и разные разности при установке.

3.3) Подробная схема коммутации камеры заднего вида представлена на рисунке.

Подробная схема коммутации камеры заднего вида.
Подробная схема коммутации камеры заднего вида.

Надеемся Эта публикация, вам немного помогла разобраться.

Автомобильное зеркало-монитор и камера заднего вида с беспроводным блоком Рассказ об автомобильном мониторе, выполненном в форм-факторе штатного зеркала заднего вида, камере, а также подключении их друг к другу без проводов

За рулем уже не первый год и довольно хорошо умею маневрировать и парковаться задним ходом, но, как многие из вас наверняка знают, достаточно часто бывают такие ситуации, когда одним умением справиться довольно сложно, особенно когда приходится крутиться на тесной парковке многоэтажки, и при этом еще как назло запотевшие стекла/дождь/снег всячески пытаются осложнить и без того непростое положение… После нескольких таких случаев я окончательно решил обзавестись камерой заднего вида по принципу “уж лучше с ней, чем без нее”.

Поскольку в моем авто нет магнитолы со встроенным дисплеем, помимо камеры также встал вопрос выбора автомобильного монитора для ее подключения. Довольно заманчивым, с точки зрения незахламления передней панели, является вариант использования монитора, цепляющегося на штатное зеркало заднего вида. Ранее у меня уже был опыт использования подобного рода устройства выполнявшего роль видеорегистратора. После непродолжительного использования устройство было благополучно отправлено “на покой”, т.к. привыкнуть к его размерам я так и не смог и доставляемые им неудобства, на мой взгляд, практически обнуляли все плюсы.

Основной причиной всех минусов для меня как раз и являлся способ крепления устройства на штатное зеркало, который заставлял разработчиков автоматически делать его размеры больше стандартных, т.к. объектив видеорегистратора должен выглядывать из-за штатного зеркала. Кроме этого, как бы хорошо я не закреплял устройство на зеркале, отражение в нем довольно заметно подрагивало во время движения и это меня жутко раздражало. Раздражало настолько, что я даже “заколхозил” для него отдельное крепление от старого зеркала и таким образом повесил не “на” а “вместо” штатного, но и это не принесло мне желаемого результата, поэтому устройство у меня так и не прижилось.

После этого я не то чтобы разочаровался в самой идее использования зеркала заднего вида в качестве монитора — мне просто очень не понравилась ее реализация вышеописанным способом.

К моменту поиска монитора для камеры, китайцы уже вовсю начали наполнять рынок автогаджетов новой реализацией старой идеи и решили таки дополнить вариант исполнения в виде “нахлабучки” новым — в виде полноценного штатного зеркала, крепящегося непосредственно на лобовое стекло. Стало понятно, почему они не делали этого раньше, все оказалось достаточно банально — просто каждая марка авто чаще всего имеет свое индивидуальное крепление зеркала (в т.ч. не всегда на лобовое стекло), что привносит за собой некоторые трудности в комплектовании китайских зеркал этими самыми креплениями. С целью решения данной задачи китайские производители стали изготавливать некоторое количество наиболее распространенных на данный момент типов креплений для разных марок авто и предлагать их на выбор при продаже своих гаджетов-зеркал.

Вот на таком варианте исполнения монитора я и решил остановиться и попробовать его в деле.

Кроме того, чтобы не заморачиваться с протяжкой видеокабеля через салон авто, вышеуказанное сочетание “камера+монитор” было дополнено еще одним полезным изобретением для ленивых — блоком беспроводной передачи видеоизображения от камеры на монитор


Начнем с зеркала-монитора.

Технические характеристики:

Экран: 4.3” TFT
Разрешение: 800х480
Поддержка видео-форматов: PAL/NTSC
Количество видео-входов: 2
Функция автоматического включения экрана при появлении изображения
Размеры: 27х7,6х4 см

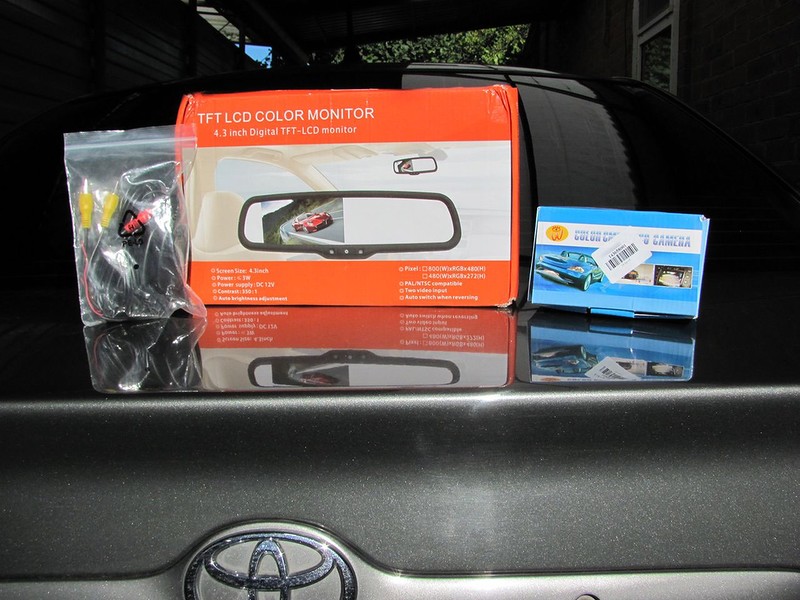

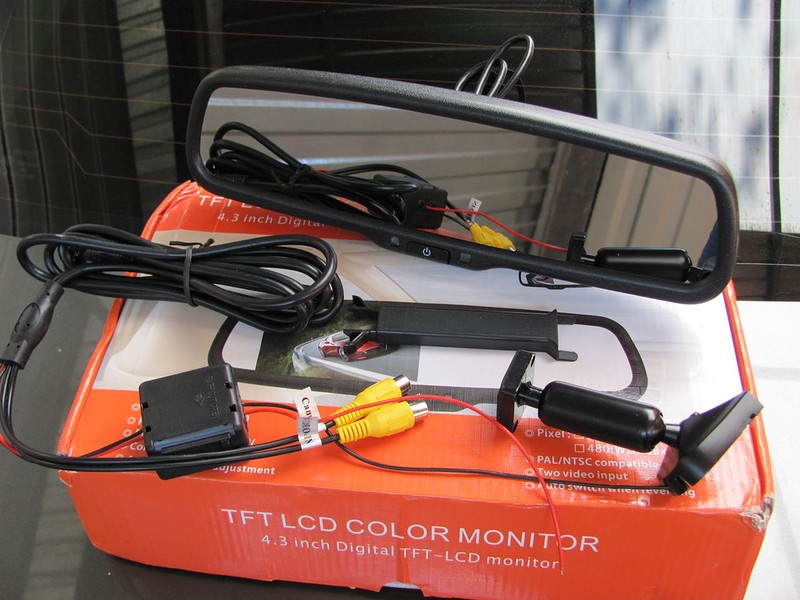

Помимо самого устройства, в комплект входит крепление на лобовое стекло, теоретически, рассчитанное под “пятак” штатного зеркала (почему теоретически — далее…), кабель, сочетающий в себе функции подключения как питания так и источника видеосигнала, а также декоративная крышечка, позволяющая закрепить кабель на участке от зеркала до обшивки потолка

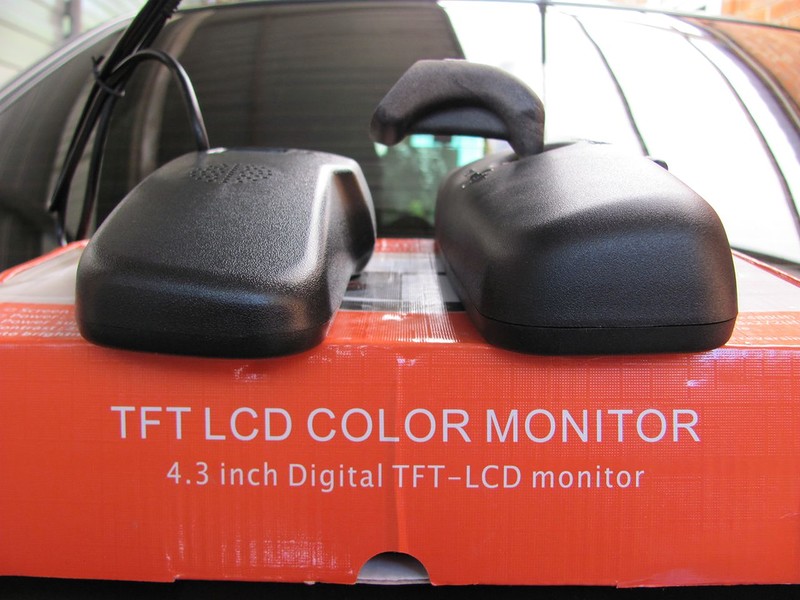

Внешне устройство очень напоминает штатное зеркало, но при этом все же немного длиннее

Зеркало-монитор имеет небольшую тонировку, так любимую китайскими производителями. Для сравнения — фото рядом со штатным зеркалом.

Спереди расположена единственная кнопка, функцией которой является ступенчатая регулировка яркости видеоизображения, включать/выключать устройство она не позволяет.

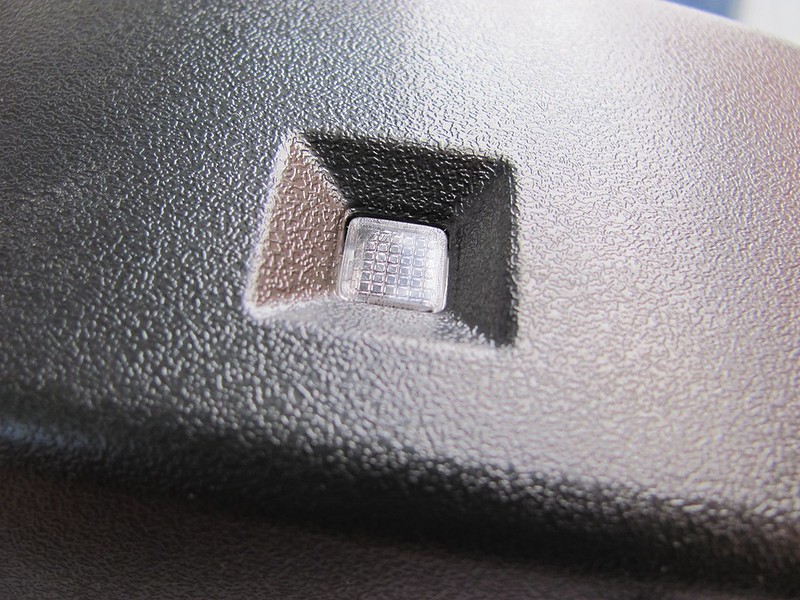

Слева от кнопки находится глазок датчика освещенности, справа — светодиод индикации работы устройства

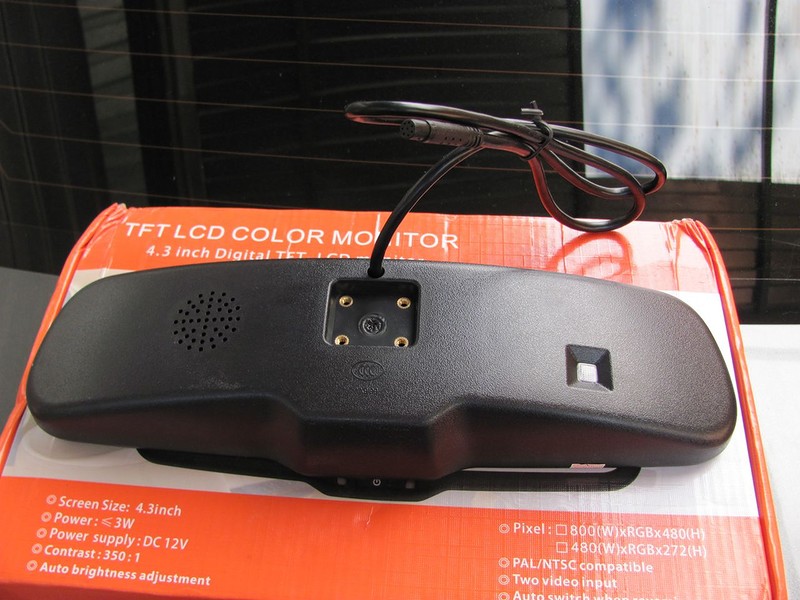

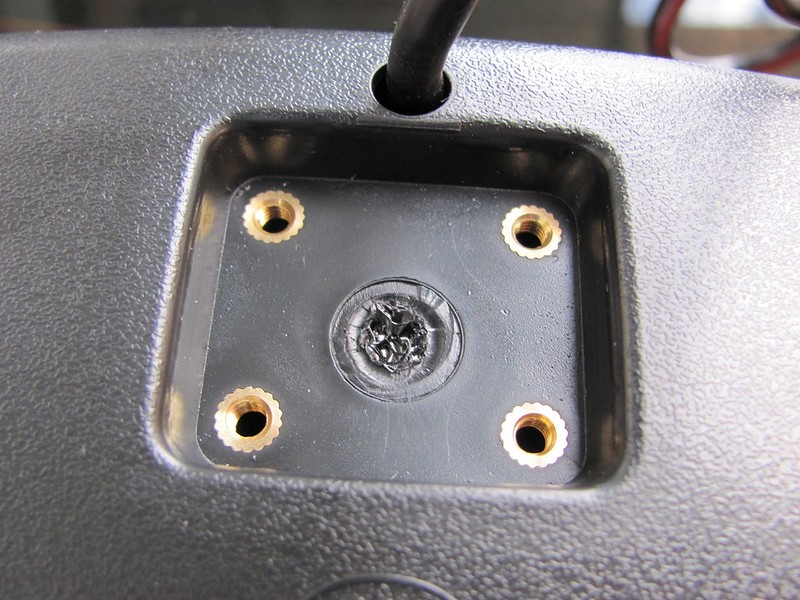

Сзади, помимо посадочного места для крепления зеркала, предусмотрен еще один глазок, предназначенный скорее всего для еще одного датчика, но есть он там или нет я не понял, по крайней мере никакой реакции на изменение освещенности с этой стороны от устройства я не заметил. Возможно, что этот датчик, также как и динамик, сеточка под который также здесь присутствует, устанавливаются в какой-то другой модификации подобного зеркала.

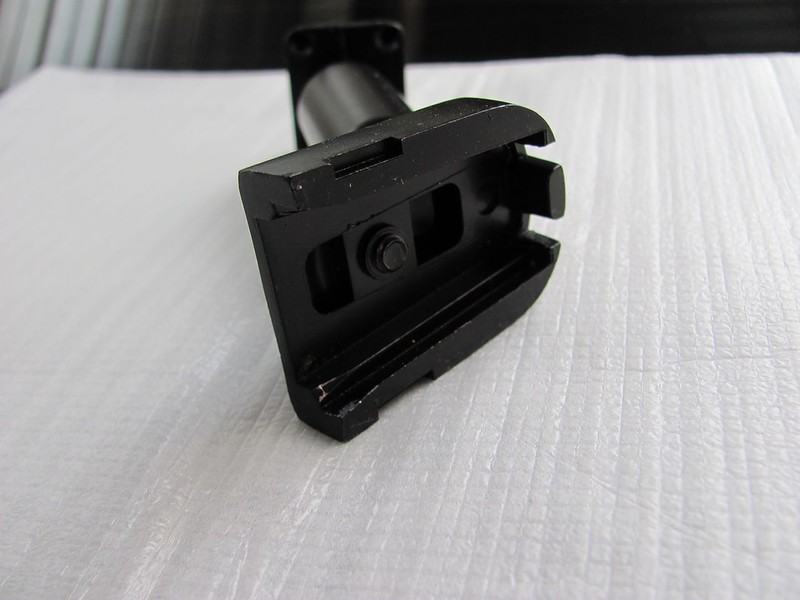

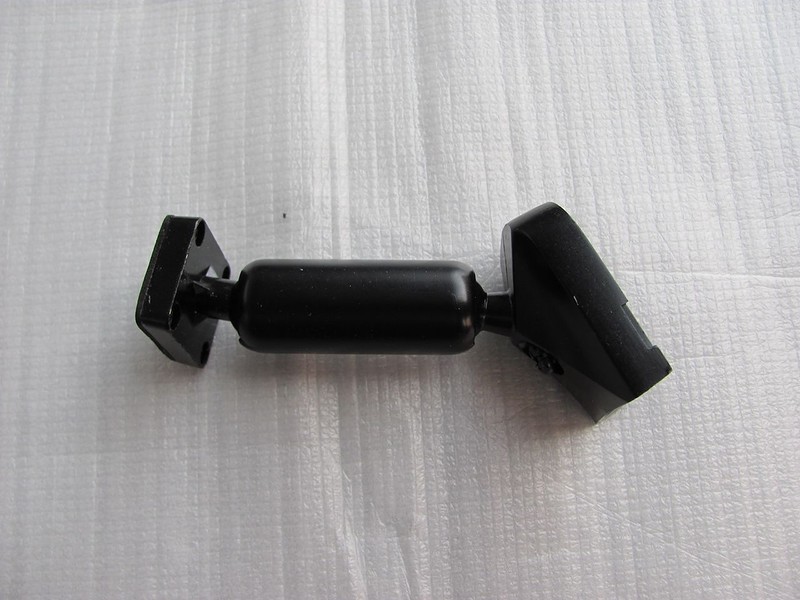

Крепление выполнено полностью из металла

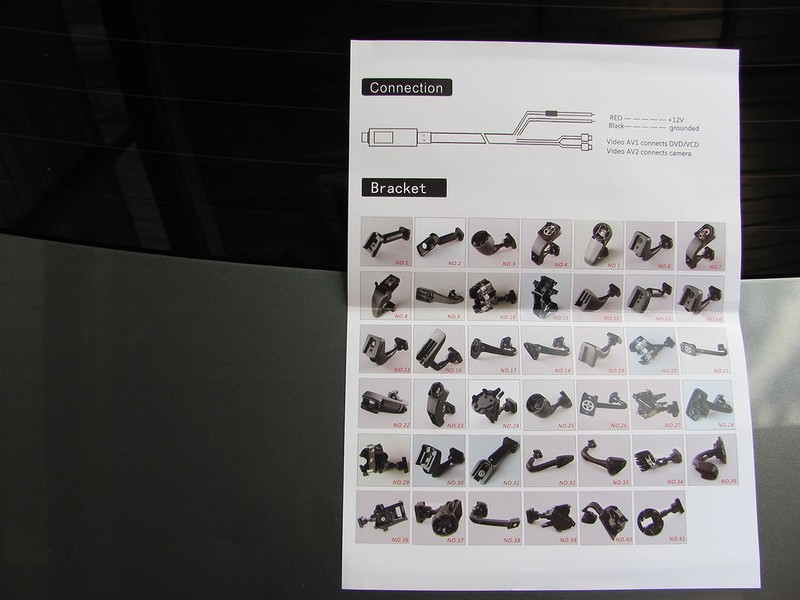

В прилагаемой к зеркалу инструкции приведен каталог возможных типов креплений. При этом на сайте для заказа пока доступны лишь три из них: №1, №3 и №7

По заявлению производителя, данные типы креплений должны соответствовать следующим маркам авто

Список совместимости креплений

Крепление № 1
• BUICK: Regal / GL8 / Firstland / Park Avenue / Lacrosse / ExcelleXT / Enclave / Encore
• CHEVROLET: Cruze / Epica / Aveo / Malibu
• GREAT WALL: M4 / Harvard h4 / H5 / Florid / C30 / C50 / V80
• FORD: Focus / Mondeo / Max / Fiesta / Explorer
• HONDA: CVR / Odyssey / CIVIC / Crosstour / Spirior
• HYUNDAI: IX35 / MISTRA
• JEEP: Compass / Patriot / Wrangler
• KIA: Sportage / K2
• LEXUS: 350
• MAZDA: M3 /M6 / M2 2008
• SUZUKI: SX4 / Crossover
• MITSUBISHI: Lancer / Outlander 2008 / Pajero / Lancer-ex
• NISSAN: Sylphy / Tiida / Qashqai / Teana / Livina / X-Trail / Qichen D50 / R50
• TOYOTA: Highlander / RAV4 / Yaris / Verso / Crown / Prado / Gamay / Reiz / Camry / Previa / Corolla / Vios
Крепление № 3
• VW: New Baolai / Lavida / Sigtar / Magotan / Tiguan / Touran / Passat / Golf / POLO / Jetta / Santana / Phaeton / Gran Lavida
• AUDI: A4 / A6L
• SKODA: Fabia / Octavia / Superb / Rapid
Крепление № 7
• HYUNDAI: Elantra / Sonata / Verna / Tucson / I30 / Santafe / Accent
• KIA: Cerato / Sportage / Soul / Forte / RIO / K2 / K3
• HAWTAI: Santa Fe / Terracan
• MG: MG6 / MG3
• ROEWE: 550 / 350
• JAC: Heyue / Reifine
• SSANGYONG

Согласно вышеуказанного списка, моей Toyota Corolla должен соответствовать тип крепления под №1 который собственно и был заказан. На практике оказалось, что это далеко не так, но скорее всего это связано с годом выпуска моего авто (2003). Возможно все же что в рестайловых версиях как раз и применяется тот тип, который и был мною получен. Проблему несовместимости впоследствии мне удалось решить при помощи “самопального” переходничка, сделанного из подручных материалов напильником 🙂

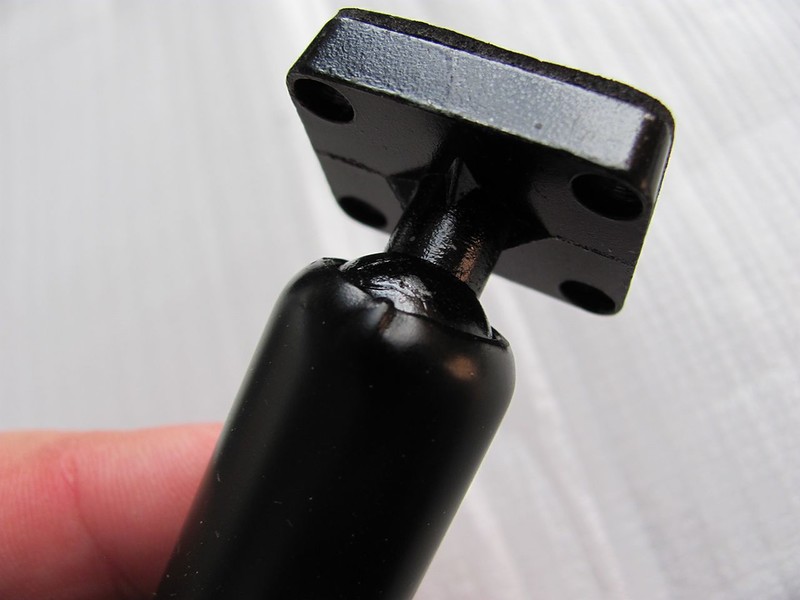

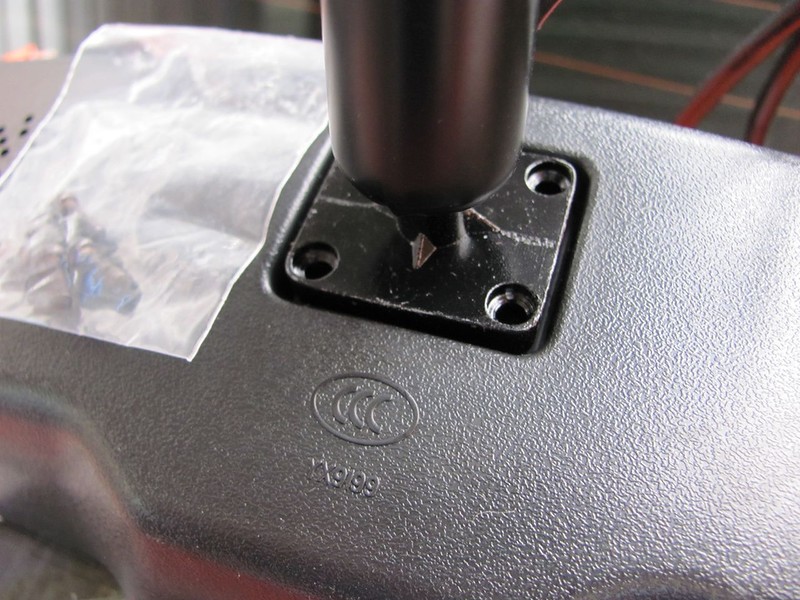

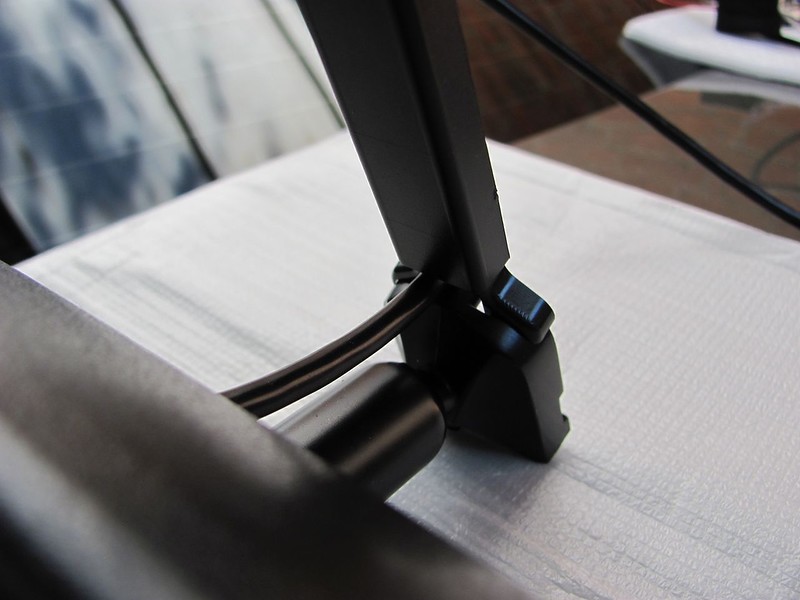

К зеркалу крепление прикручивается при помощи четырех шурупов из комплекта поставки

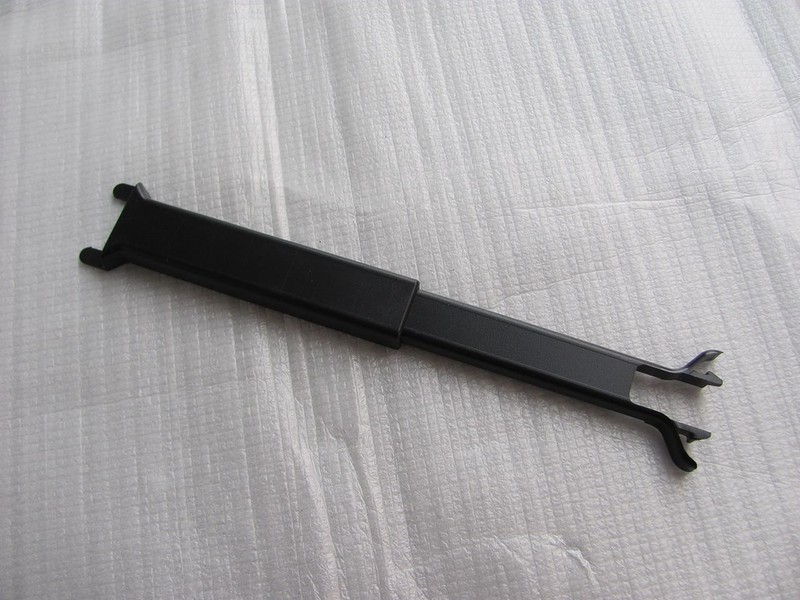

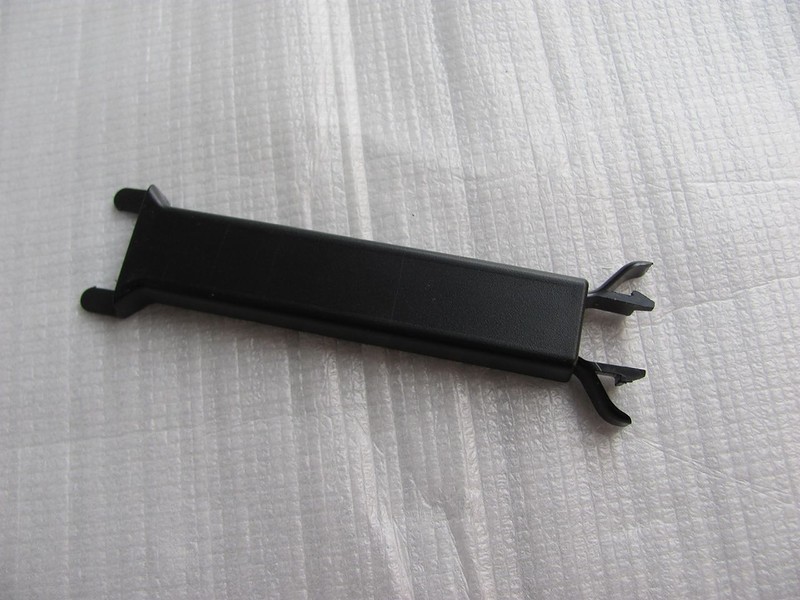

Декоративная накладка кабеля может регулироваться по длине, в зависимости от расстояния от зеркала до потолка

Одним концом накладка вставляется в специальные пазы на креплении зеркала, а вторым — под обшивку потолка

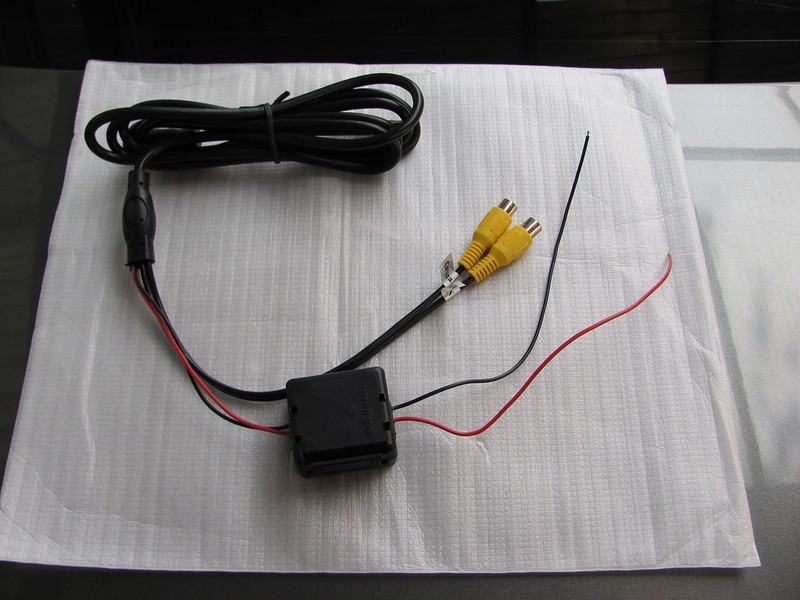

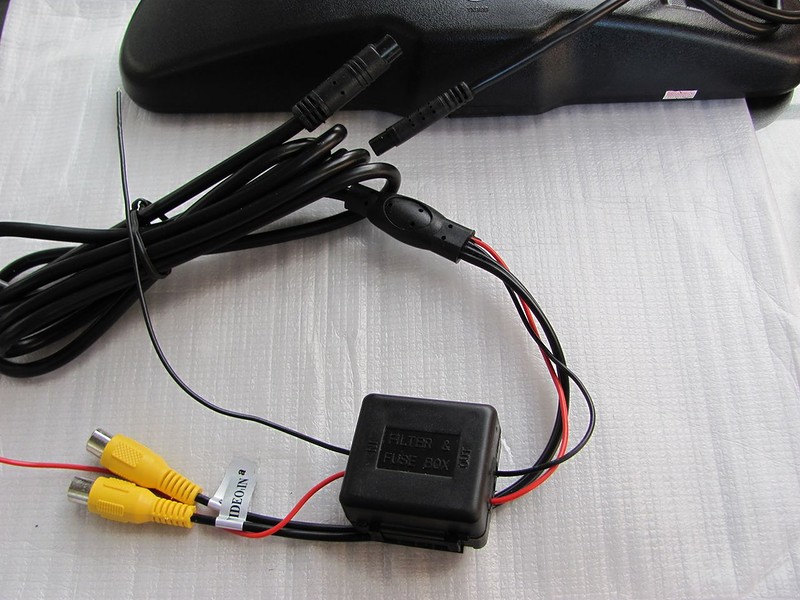

Для удобства монтажа, кабель для подключения зеркала к питанию и источникам видео-сигнала состоит из двух частей, т.е. можно сначала отдельно сверху смонтировать зеркало и отдельно же (например снизу, со стороны замка зажигания) завести кабель питания, протянув его через все труднодоступные места и уже после всего этого соединить обе части провода друг с другом

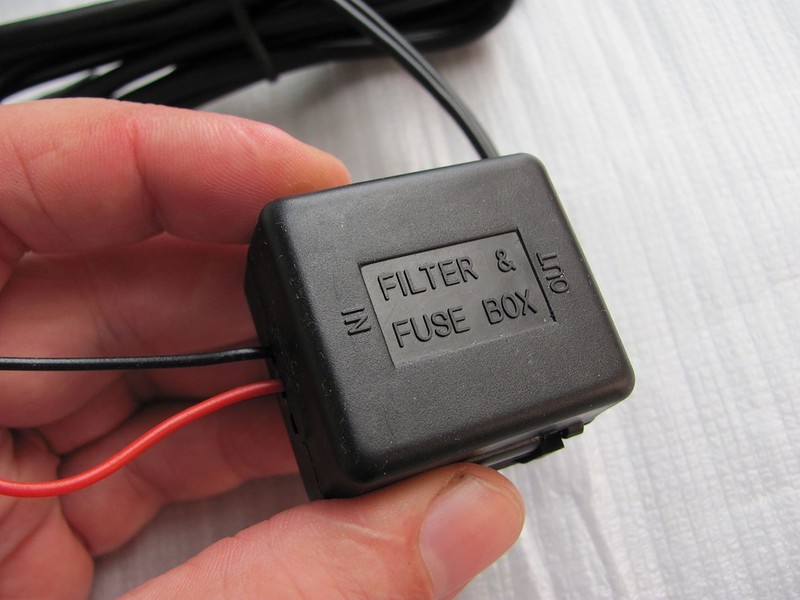

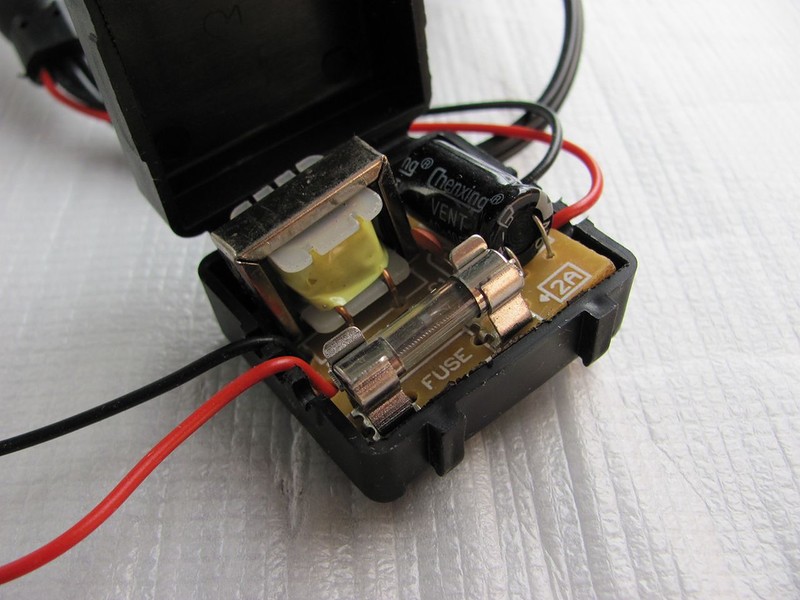

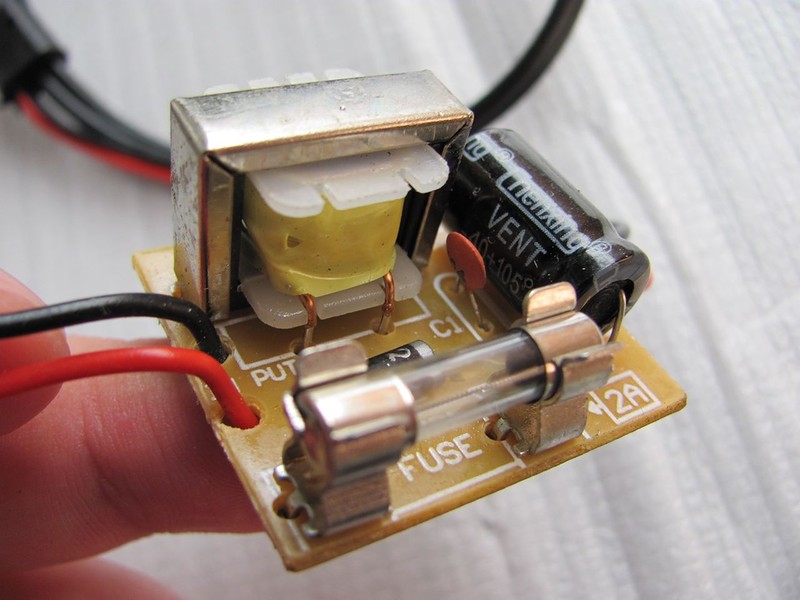

Питание на зеркало подается через специальный блок, предназначенный для фильтрации возможных помех от генератора автомобиля, здесь же предусмотрен предохранитель

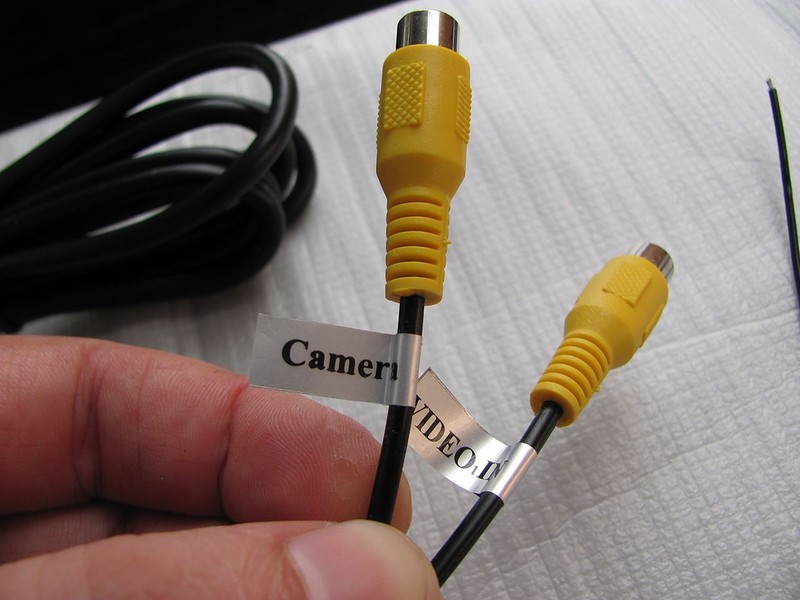

Два “тюльпана” имеют соответствующие бирочки — для подключения камеры и любого другого источника видео-сигнала, например регистратора

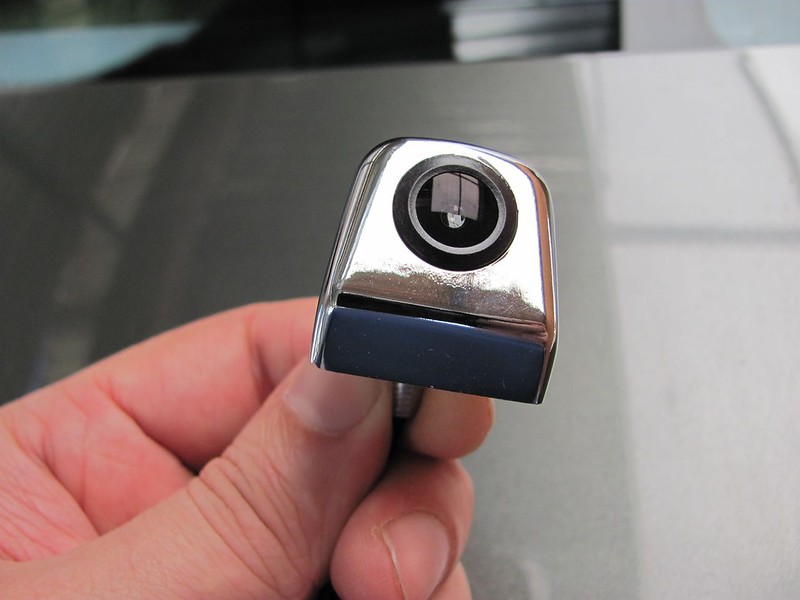

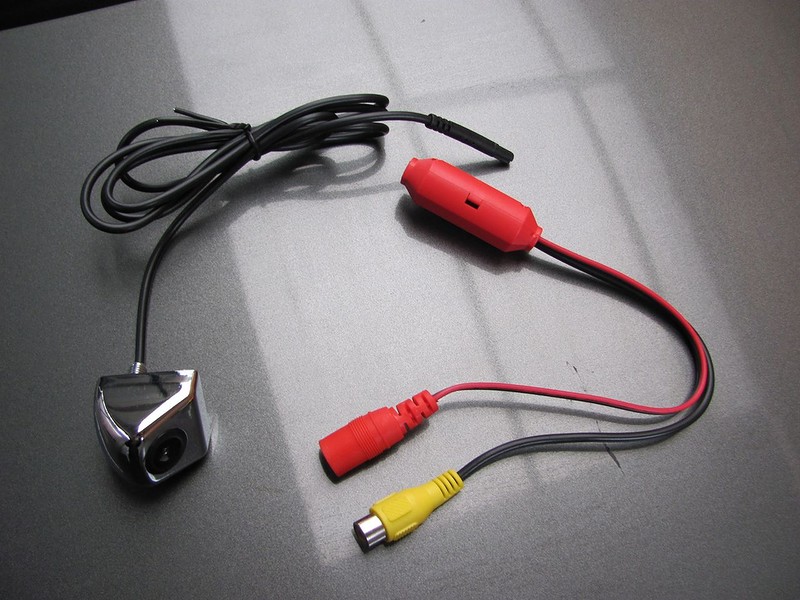

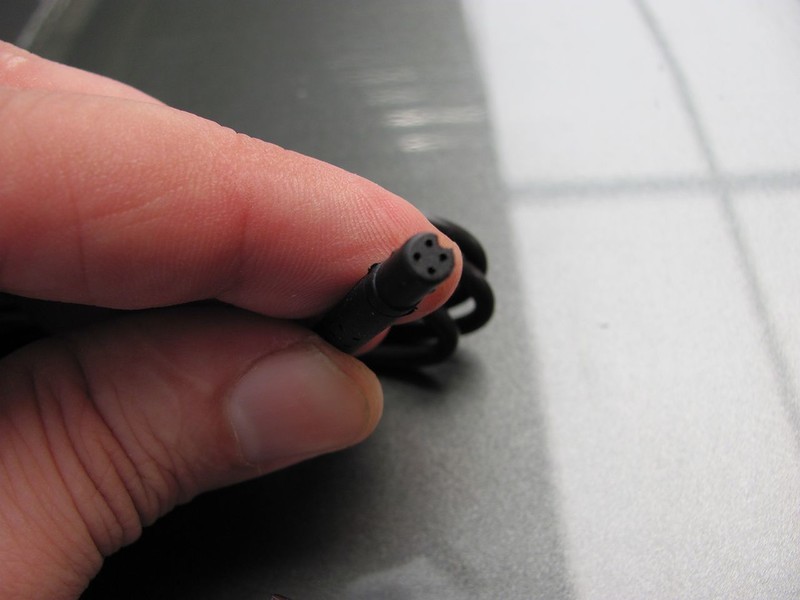

Камера выполнена из металла и это сразу чувствуется по ее весу.

Характеристики

Класс влагозащиты: IP67
Видео-формат: NTSC
Разрешение: 640х480
Минимальное освещение: 0.2 lux
Линза: 13.5мм

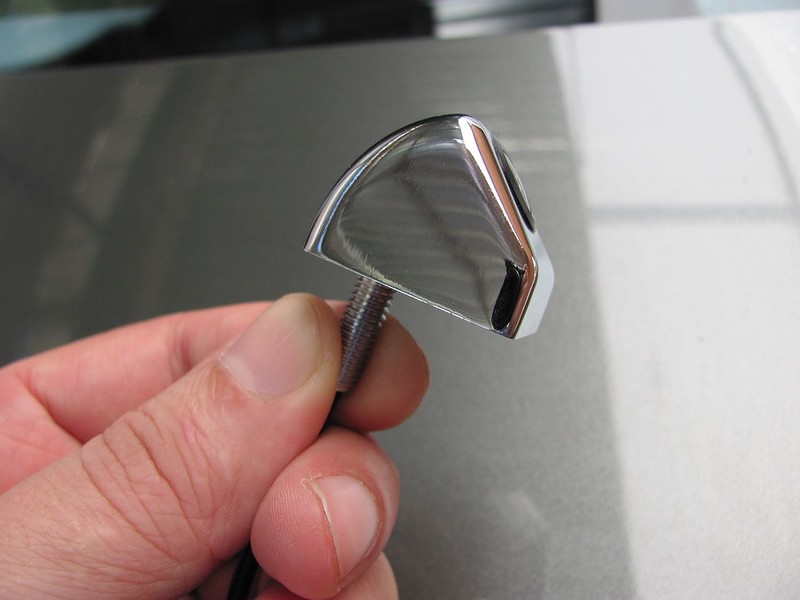

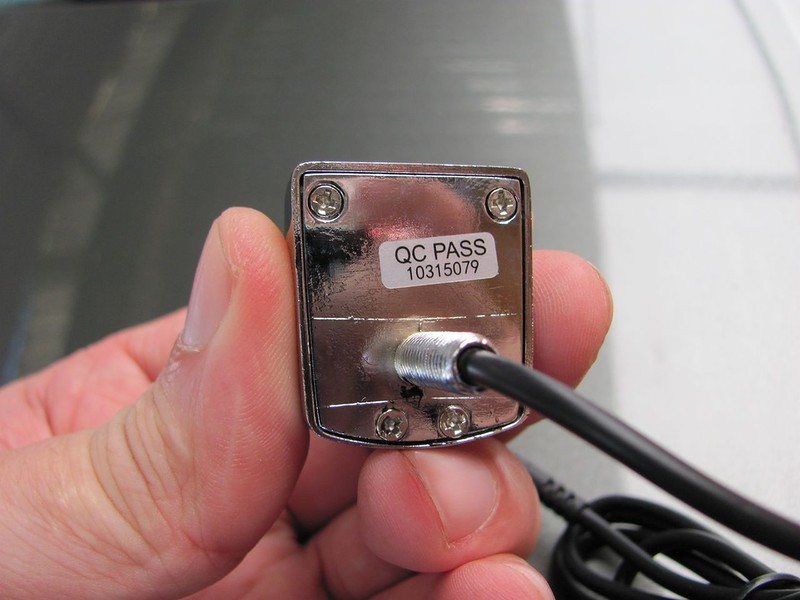

Увидев, что сверху крышка камеры закреплена при помощи четырех шурупов, у меня появилось желание их открутить и посмотреть, что же там внутри… Но видимо производитель не соврал про влагозащиту и открутив эти самые шурупы я понял, что снять крышку все равно не получится, т.к. она, похоже, дополнительно посажена на какой-то герметизирующий клей

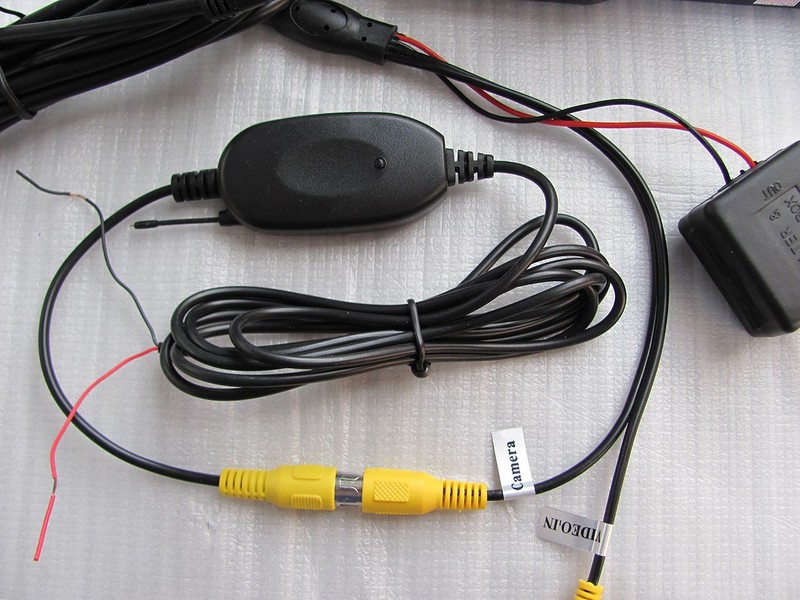

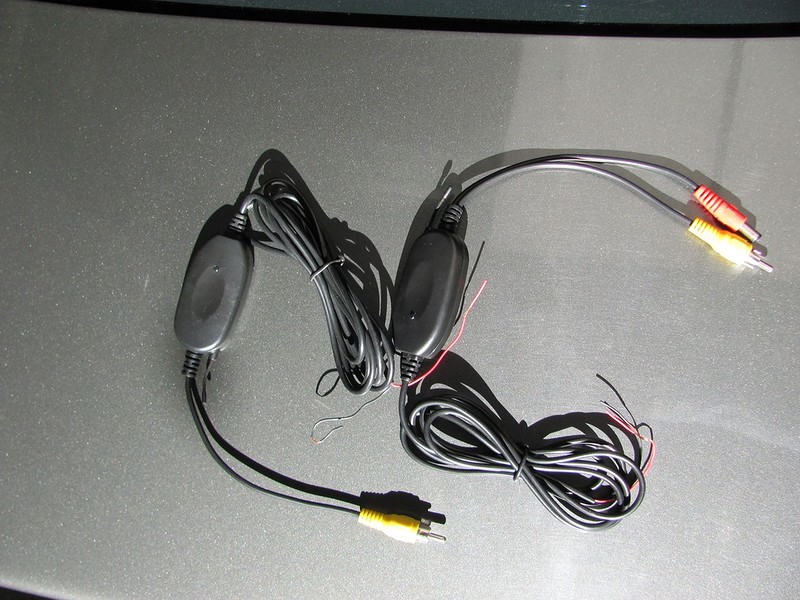

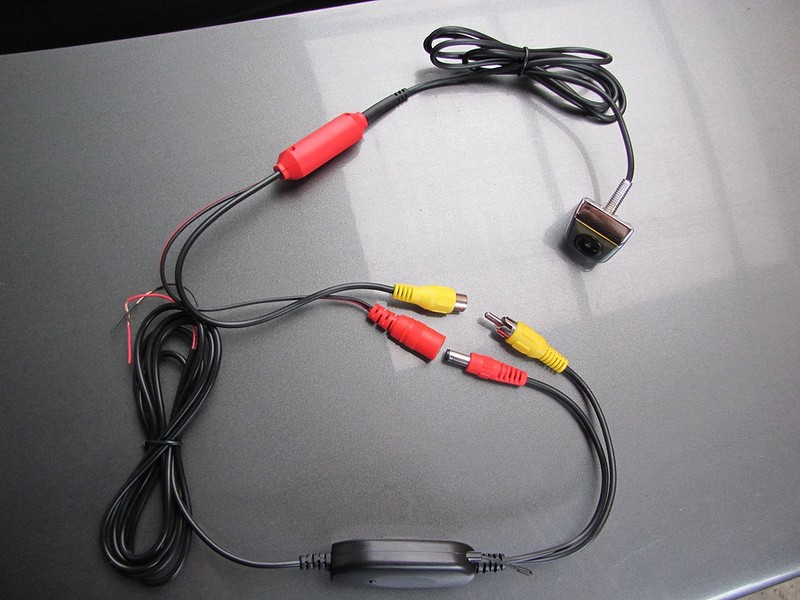

Комплект беспроводной передачи изображения работает на частоте 2,4 GHz и состоит из двух устройств: передатчика (подключается к камере) и приемника (подключается к монитору)

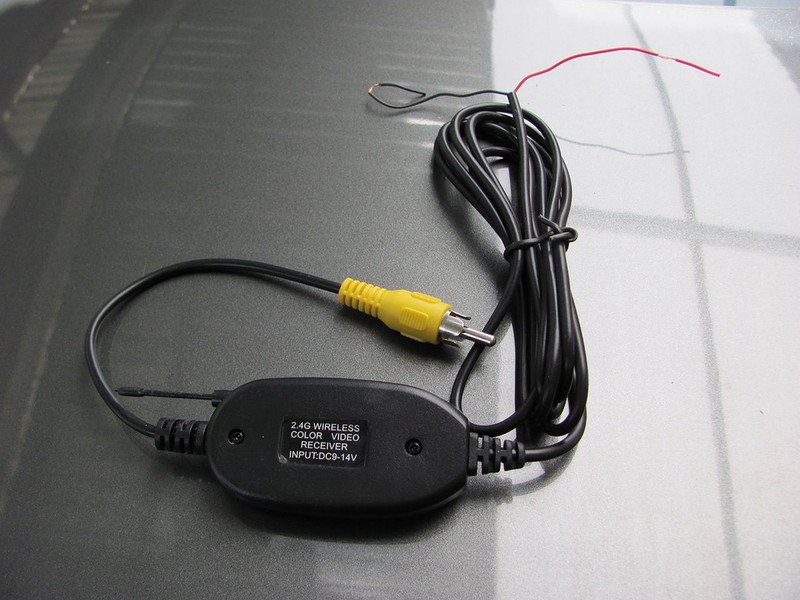

Приемник отмечен надписью “Receiver”

А вот о назначении второго блока-передатчика приходится догадываться методом исключения — здесь почему-то решили не писать ничего поясняющего.

Отмечу, что если вы планируете использовать беспроводной блок, то при выборе камеры необходимо уделить особое внимание к исполнению разъемов для ее подключения, т.к. встречаются различные варианты и не все они могут быть совместимы с разъемами передатчика

Перейдем к сборке всей этой системы

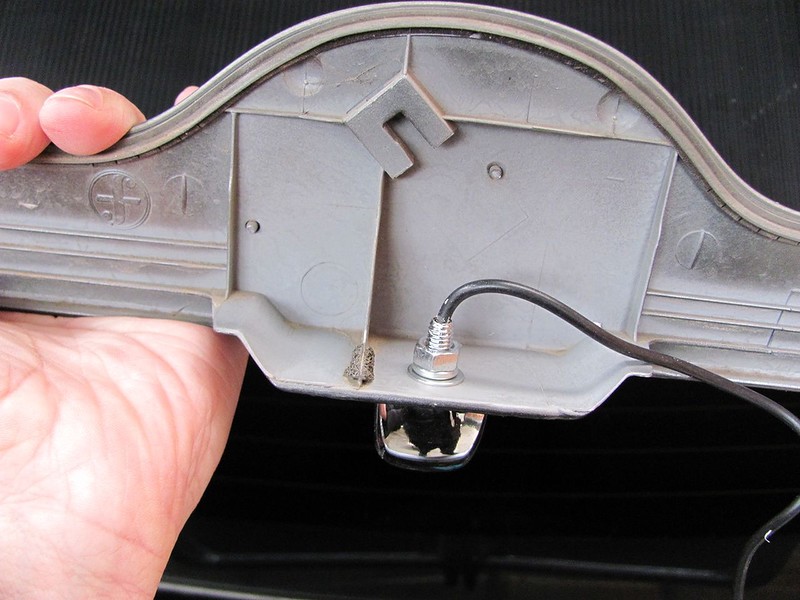

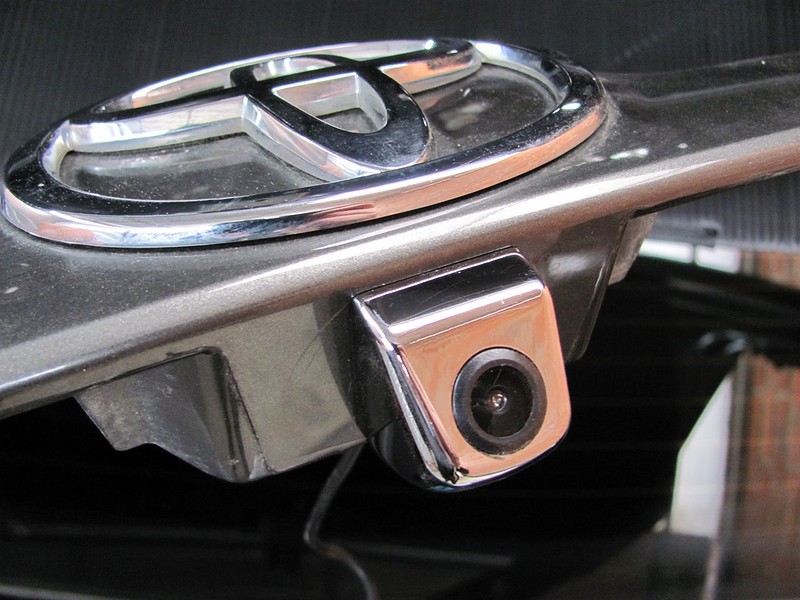

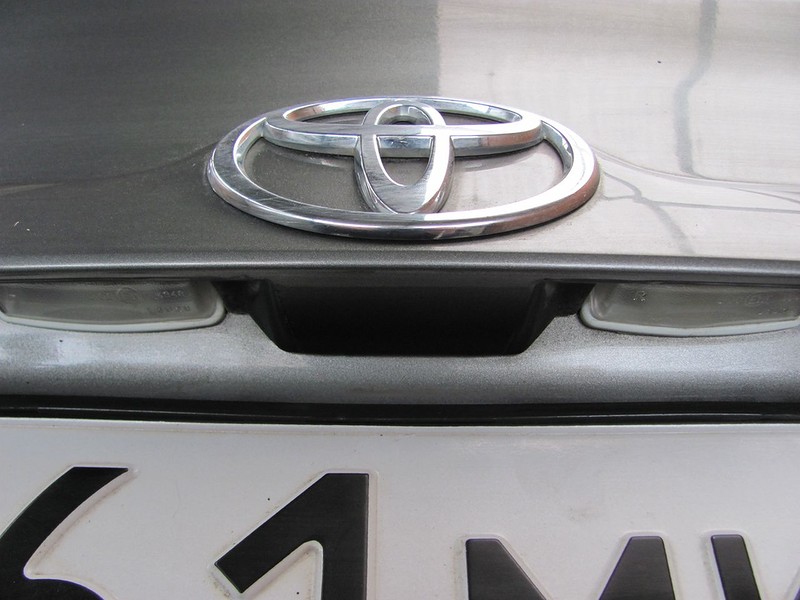

Камера устанавливается в нужном месте (в моем случае — это декоративная накладка над номерным знаком), подключается к блоку-передатчику от которого получает питание и передает через него видео-изображение


Передатчик закрепляется в удобном месте, в моем случае — под обшивкой крышки багажника

Аккуратно протягиваем провод питания от передатчика и подключаем его по цветам к соответствующим проводам фонаря заднего хода. При включении заднего хода на передатчике загорается синий светодиод


Схема подключения зеркала-монитора примерно такая же

Единственное отличие, что питание на зеркало подается отдельно, в обход блока-приемника, поэтому провода питания от зеркала и приемника, по цветам, я скрутил вместе и уже потом подключил к замку зажигания.

Провод от зеркала пропустил под обшивкой левой стойки, беспроводной блок расположил снизу слева под панелью, за небольшим водительским бардачком

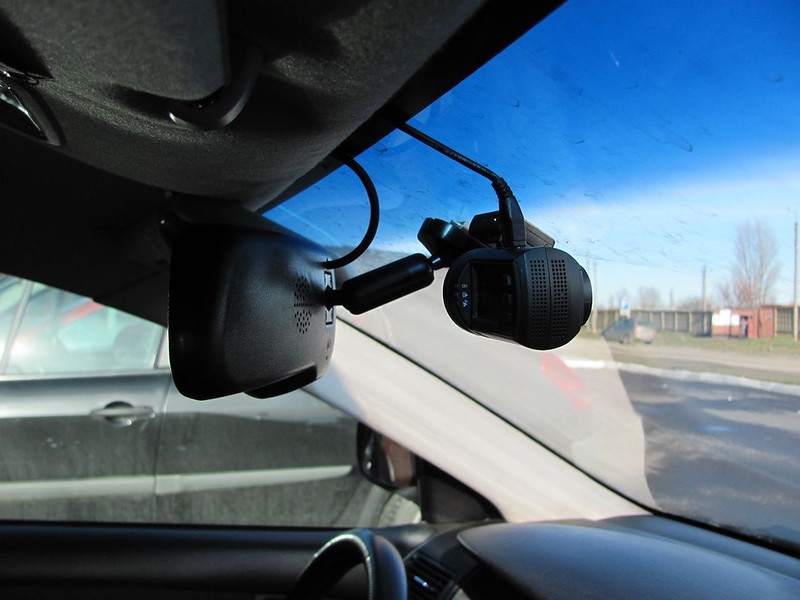

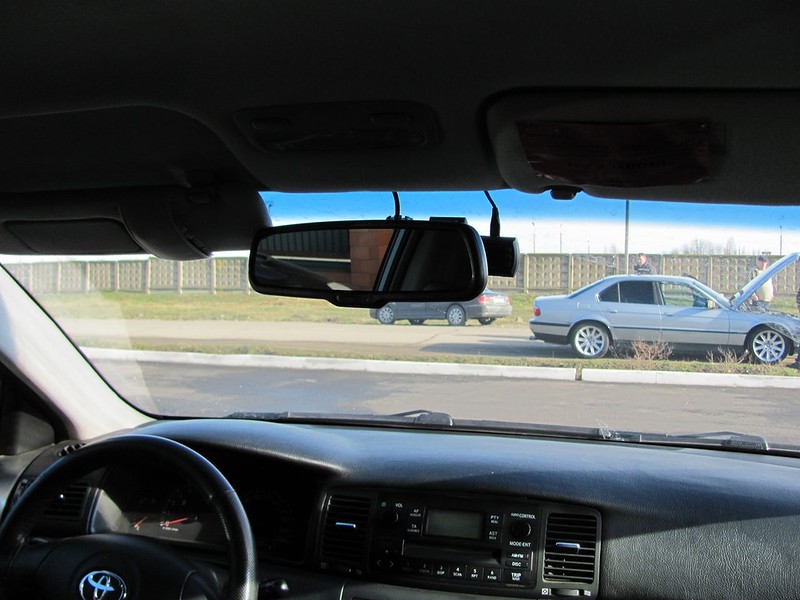

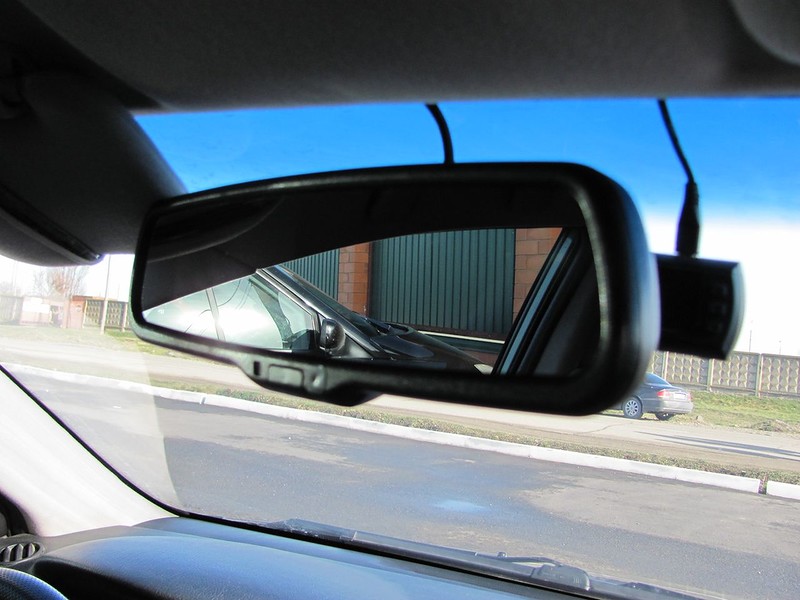

Установленное зеркало, из-за длинного крепления, располагается немного ближе к глазам водителя по сравнению со штатным, при этом появляется довольно внушительное пространство для видеорегистратора (на фото — MINI 0806 X44)

В данном случае декоративное крепление для кабеля мне не пригодилось, т.к. его минимальная длина оказалась больше чем расстояние от крепления зеркала до потолка

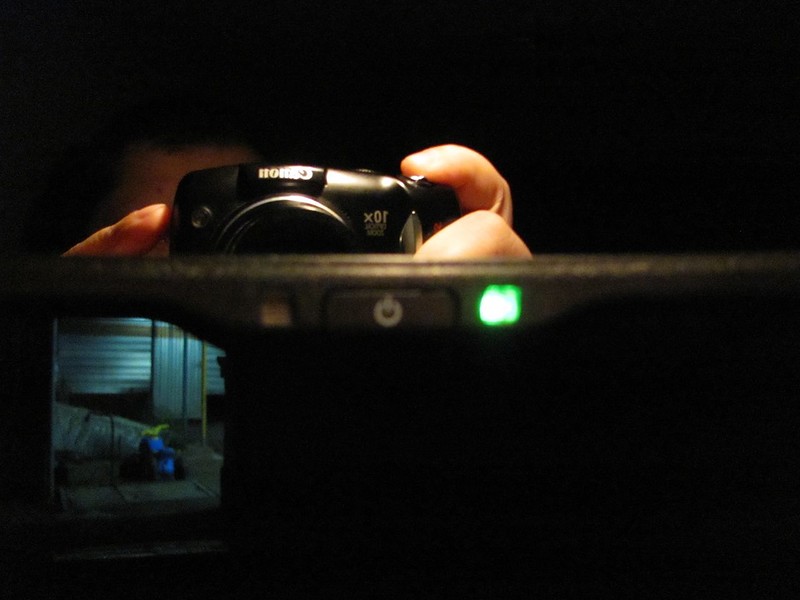

При включении зажигания зеркало автоматически включается, о чем говорит зеленый светодиод. Светодиод этот конечно красивый и все такое… но его мельтешение перед глазами, особенно ночью, довольно сильно отвлекает.

Поэтому пришлось использовать старый проверенный способ и заколхозить его кусочком черной изоленты с небольшой дырочкой 🙂

Проверяем работу системы в целом.

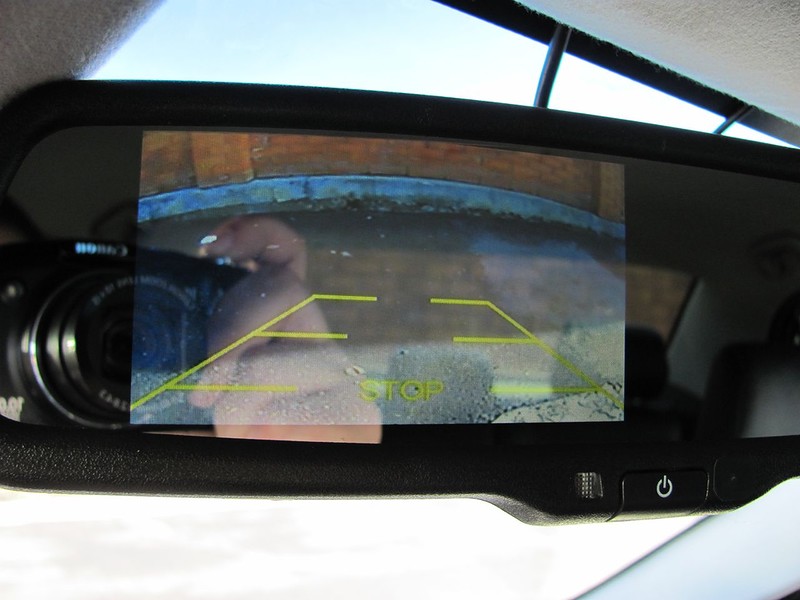

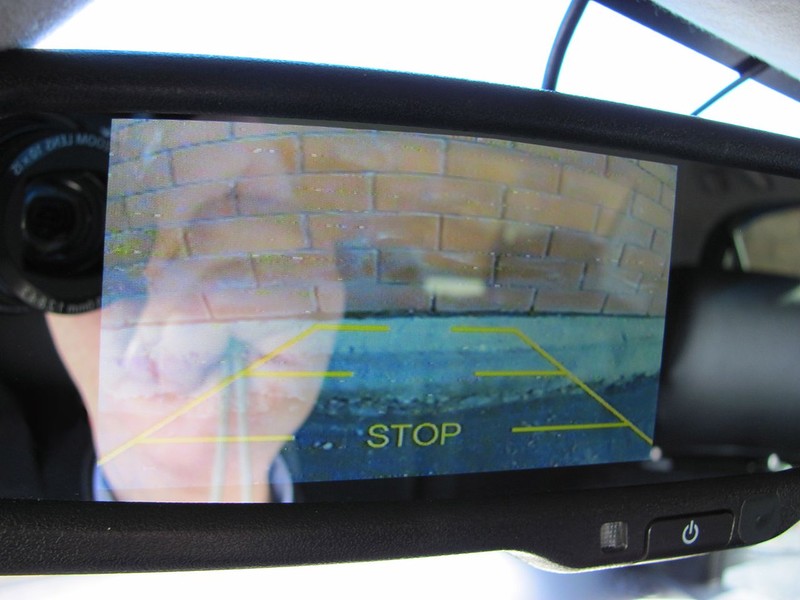

Включаем заднюю передачу. После этого, примерно через 1-2 секунды в зеркале загорается экранчик монитора, подъезжаем к препятствию (кирпичной стене) и замеряем расстояние для того, чтобы в дальнейшем ориентироваться по отображаемой на экране сетке

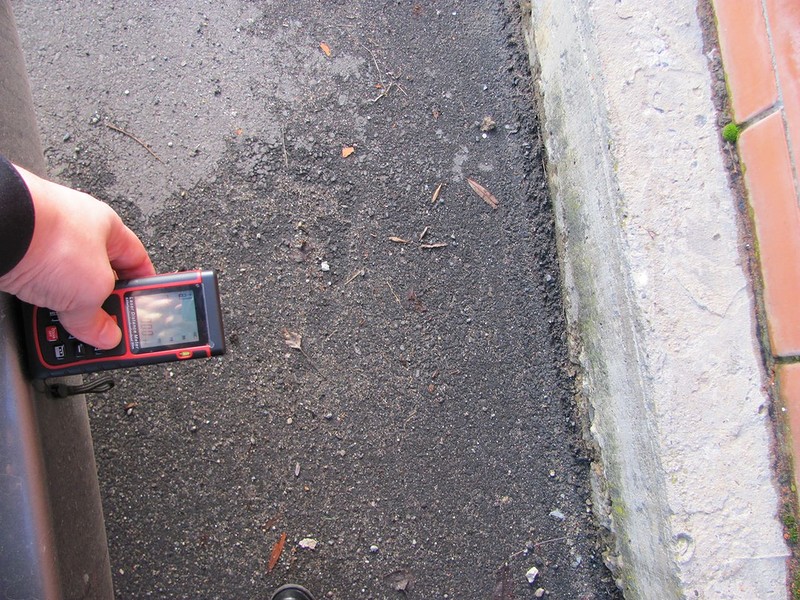

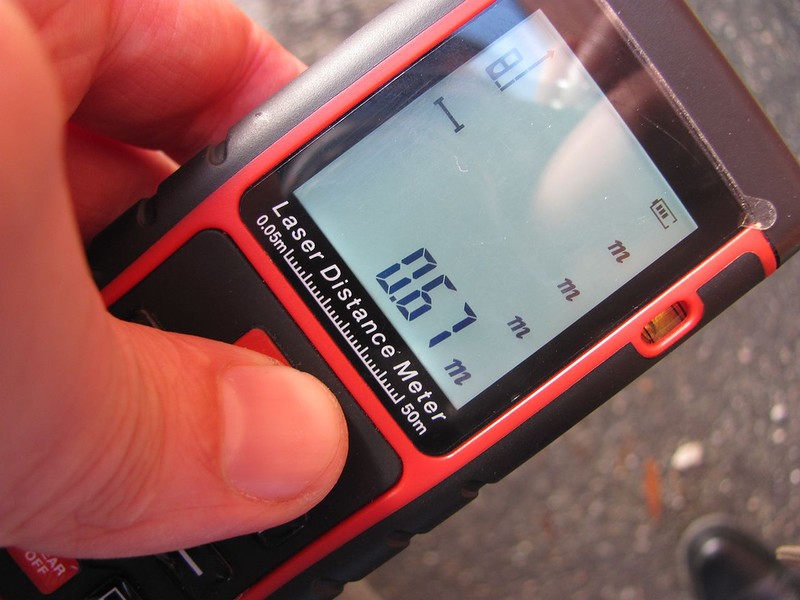

Аккуратно подкатываемся ближе и замеряем примерное расстояние, соответствующее отметке STOP на сетке монитора

Получается, что отметка STOP примерно соответствует расстоянию в 60 см от бампера. На таком расстоянии, при парковке без камеры, мне бы уже казалось что я не только должен был упереться в препятствие, но и заехать за него 🙂

А вот так выглядит картинка ночью, источниками света в данном случае являются лишь фонари заднего хода

В заключение — о своих впечатлениях от эксплуатации.
Если в автомобиле нет штатного монитора и отсутствует необходимость просмотра фильмов, то применение монитора встроенного в зеркало заднего вида мне кажется достаточно удобным — не занимает лишнего места на панели, включается и выключается самостоятельно, место расположения под потолком обеспечивает защиту от солнечных бликов. Единственным минусом в моем случае стало то, что зеркало оказалось все же немного длиннее штатного, поэтому водительский солнцезащиный козырек за него цепляется. С пассажирской стороны такой проблемы нет.

Качество картинки с камеры конечно не HD, но его вполне достаточно, чтобы рассмотреть ближайшие препятствия, ночью картинка также вполне читаемая, хотя угол обзора хотелось бы побольше.

Беспроводной блок со своей задачей справляется, передатчик и приемник работают но все же иногда могут появляться кратковременные помехи, влияющие на качество картинки. Думаю это связано с размещением передатчика в металлической крышке багажника, поэтому со временем попробую его перенести куда-нибудь в сам багажник.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
