После покраски – Через сколько времени можно мыть автомобиль после покраски, и как правильно это делать, чтобы избежать повреждения лакокрасочного слоя

  • 25.09.2020

Содержание

Дефекты при покраске автомобиля


Если Вы новичок, не имеете достаточного опыта и практики, то возникновение дефектов во время покраски значительно возрастает.
Дефекты появляются от разных факторов, от таких как: неопытность мастера, не подходящие условия, правильного использования материала и инструмента для покраски и т.д.. Ниже приведен перечень основных дефектов покраски, указаны их возможные причины появления и даны рекомендации по их устранению.

Плохая адгезия сцепление краски с поверхностью

В самых тяжелых случаях при потере сцепления верхний слой краски легко отделяется от грунтовочного слоя-наполнителя или старой краски, или все слои вместе отделяются от металла. В основном, слабое сцепление ограничено областями, которые чувствительны к абразивному воздействию или ударам. Этот дефект обычно обнаруживается сразу же после покраски при удалении маскирующей ленты.

Причины:

Плохое сцепление является результатом недостаточных связей между пленкой краски и поверхностью, на которую она нанесена. Обычно это происходит из-за недостаточной очистки поверхности и некачественной ее подготовки к покраски, или сцепление может быть нарушено позже воздействием влаги или другими разрушениями пленки.

Основными причинами плохого сцепления являются:

  • Некачественная подготовка поверхности к покраске, из-за чего на ней остаются загрязнения (воск, масло, вода, ржавчина, пыль и т.д.). Эти загрязнения препятствуют прочному сцеплению лакокрасочного слоя с поверхностью.
  • Недостаточное сглаживание грунтовочного слоя наполнителем перед покраской.
  • Недостаточное перемешивание материалов
  • Использование грунтовочных покрытий, не подходящих либо для металла, либо для краски.
  • Неправильное применение краски («сухое» распыление).
  • Использование неподходящей для покраски поверхности.
  • Использование ненадлежащего растворителя
  • Слишком быстрое маскирование свежевыкрашенной поверхности в двухцветных покрытиях.
  • Непредусмотрительное маскирование может привести к повреждению лакокрасочного слоя при снятии маскировочной ленты с поверхности.
  • Слишком длительное воздействие высокой температуры в прогрессе тепловой сушки автомобиля или чрезмерно высокая температура сушки.

Способы устранения:

Снимите лакокрасочный слой на площади, гораздо большей площади поврежденного участка, при помощи шлифовальной машинки или пескоструйного аппарата (при необходимости до металла).

Если потеря сцепления вызвана недостатками маскирования, обработайте поврежденную поверхность, а затем покрасьте ее снова.

Пузырение краски

Пузырение состоит в образовании на поверхности лакокрасочного слоя пузырей различной величины и плотности. Пузырение проявляется как на новых, так и на старых слоях, и преимущественно появляется в тот момент, когда высокая влажность сменяется сильными морозами.

Причины:

Пузырение вызывают влага или воздух, попавшие под лакокрасочный слой. Вода проникает даже через самые лучшие покрытия в момент, когда кузов подвергается резким перепадам температуры. Попавшая в слой краски влага расширяется, и таким образом образуется давление. Это ослабляет сцепление между слоями и тем самым приводит к образованию пузырей.

  • Наиболее распространенной причиной образования пузырей является ненадлежащая очистка поверхности и ее приготовление к покраске, из-за чего грязь остается между наполнителем и металлом или между грунтовочным слоем и лакокрасочным покрытием. Типичными загрязнениями являются масло из воздуховодов, жир от прикосновения пальцев, пыль, грязь и соль. Поэтому убедитесь в том, что поверхность чистая, и очищайте ее перед покраской.
  • Использование ненадлежащего растворителя.
  • Чрезмерная толщина лакокрасочного слоя и недостаточное время выдержки между нанесением слоев. Это может привести к скоплению растворителя в краске. Позже, при испарении растворителя, образуются пузыри. Поэтому не ускоряйте высыхание каждого слоя краски неестественным путем.
  • Неадекватная толщина грунтовочного покрытия лакокрасочному.
  • Воздействие сырости или влажности перед покраской, а также постоянное дальнейшее воздействие этих факторов.

Способы устранения:

В случае сильного пузырения удалите краску до металла, затем полностью перекрасьте поверхность.

В случае меньшего пузырения зачистите место пузырения и либо нанесите только тонкий слой краски, либо заново обработайте поверхность.

Царапины и риски от шлифовальных инструментов

Лакокрасочная пленка плохо блестит, плохо покрывает грунтовку и металл. Обычно эта пленка имеет ровную поверхность, не отстает и не пузырится.

Причины:

  • Слишком тонкий лакокрасочный слой.
  • Плохая подготовка рабочей поверхности или использование при сглаживании слишком крупнозернистой наждачной бумаги.
  • Дефект при проведении грунтования.
  • Плохое закрепление грунтовки на поверхности.

Способы устранения:

Если слой краски слишком тонкий, уменьшите содержание растворителя в краске.

В большинстве других случаев необходимо провести повторное сглаживание, затем тщательно подготовить поверхность (используя, где необходимо, соответствующие препараты) и нанести слой краски соответствующей вязкости.

Закипание лака, краски

Маленькие пузырьки в лакокрасочном слое, при более близком рассмотрении имеющие мельчайшие отверстия на вершинах. Это явление в основном наблюдается на границах областей с толстым покрытием.

Причины:

Пузыри растворителя образуются в толстом слое краски, который, в свою очередь, образуется по следующим причинам:

  • Слишком большая подача краски (регулировка краскопульта).
  • Слишком большая вязкость краски.
  • Слишком медленное перемещение покрасочного пистолета (на небольшую поверхность наносится большее, чем необходимо, количество краски).
  • Слишком большое перекрытие слоев краски при распылении.

Способы устранения:

Перед сглаживанием и нанесением отделочного слоя краски оставьте окрашенную поверхность до полного высыхания (время высыхания масляной краски сильно зависит от толщины ее слоя).

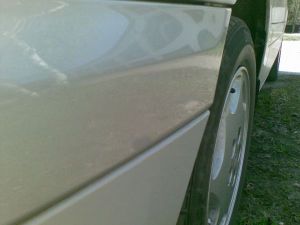

Помутнение поверхности, матовость

Помутнение проявляется в виде молочно-белого «тумана» на окрашенной поверхности. Если помутнение имеется на лакокрасочном покрытии, то оно может также присутствовать и на грунтовочном. Отметим, что помутнение на грунтовочном покрытии может быть незаметным (так как оно обычно матовое), но позже оно может развиться в пузырение или потерю сцепления.

Причины:

Помутнение может произойти, если покраска производится при низкой температуре и высокой влажности, и вызывается влагой, попавшей в лакокрасочный слой. В процессе покраски распылением происходит быстрое испарение растворителя, приводящее к охлаждению места покраски. Влага из окружающего воздуха конденсируется на свежем лакокрасочном слое, что приводит к появлению молочно-белого «тумана». Возможные причины этого:

  • Использование некачественного (дешевого) растворителя.
  • Использование быстроиспаряющегося растворителя в условиях пониженной температуры и повышенной влажности. В таких условиях необходимо применять специальный тип растворителя. Кроме того, используйте минимальное количество растворителя, в противном случае процесс высыхания нанесенного покрытия значительно замедлится.
  • Неправильно установлены рабочие параметры покрасочного пистолета, неправильная техника покраски или избыточное давление воздуха.
  • Неправильная циркуляция воздуха или его недостаточная температура в мастерской.
  • Слишком быстро испаряется растворитель при направлении струи воздуха на лакокрасочный слой.
  • Сквозняк в мастерской.

Способы устранения:

В случае легкого помутнения дождитесь полного высыхания краски и устраните дефект при помощи полирования.

Перекрасьте дефектные участки, используя специальный растворитель.

Распылите на дефектные участки вышеуказанный специальный растворитель. При надлежащих условиях это приведет к устранению помутнения.

Если ни один из вышеперечисленных способов не даст результата, повысьте температуру воздуха в мастерской минимум на 5° и обеспечьте отсутствие сквозняков.

Растрескивание и микротрещины

Дефект микротрещины, представляют собой большое количество очень мелких, не связанных между собой трещин, для рассмотрения которых требуется увеличительное стекло. На лакокрасочном покрытии микротрещины проявляются в виде тусклых мест и отсутствия глянца. Растрескивание представляет собой множество произвольных трещин, часто имеющих форму трехконечных звезд. Это напоминает потрескавшуюся грязь в высохших прудах или на берегах рек. Эти трещины, как правило, довольно глубоки и проникают через верхний слой лакокрасочного покрытия, а иногда даже через грунтовку/наполнитель. Растрескивание обычно является результатом ослабления лакокрасочной пленки, такого как микротрещины или пузырение.

Причины:

Растрескивание происходит в результате ослабления лакокрасочного слоя, происходящего под воздействием условий окружающей среды. Современные качественные краски, будучи нанесенными соответствующим образом, редко подвергаются растрескиванию. Последнее появляется по следующим причинам:

  • Слишком толстый слой лакокрасочного покрытия. Нанесение слишком толстых слоев краски или грунтовки увеличивает напряжения и деформации, обычно присутствующие в любом лакокрасочном покрытии, и это приводит к образованию трещин даже при нормальных условиях.
  • Недостаточное время высыхания. Опасность возникновения растрескивания увеличивается, когда толстые слои краски накладываются друг на друга без выдержки надлежащего времени высыхания.
  • Недостаточное перемешивание краски перед использованием. Плохо перемешанная краска влияет на прочность лакокрасочного слоя, его гибкость и сцепление, что, в свою очередь, ведет к возникновению трещин.
  • Недостаточная очистка и подготовка поверхности к покраске.

Способы устранения:

Зачистите дефектные участки до гладкой поверхности, хотя в большинстве случаев необходимо полностью удалить краску до металла и перекрасить поверхность.

Кратеры при покраске

Кратеры во время покраски — это маленькие воронкообразные отверстия на лакокрасочном слое, которые образуются в процессе покраски автомобиля распылением или сразу же после ее завершения. Причины

Появление кратеров вызывается силиконовыми частицами. Силикон содержат многие современные воски, парафины и полирующие составы. Он прочно прилипает к поверхности лакокрасочного покрытия и требует для удаления дополнительных мер с использованием спиртовых смесей. Кратеры появляются по следующим причинам:

Причины:

  • Недостаточная очистка поверхности и плохо проведенная подготовка к покраске. Загрязненные поверхности вымыты мылом, моющими веществами. Необходимо принять меры по удалению с поверхности следов силикона при помощи жиро и воскоудалителей.
  • Загрязнения могут также возникнуть при подготовке поверхности к покраске: от песочной пыли, ворса используемой ветоши, автомобильной полировальной пасты. Даже применяемые на короткое время, эти вещества могут вызвать загрязнение поверхности, что, в свою очередь, приведет к появлению кратеров.
  • Масло в воздуховоде покрасочного пистолета. Использование силикона, содержащего добавки, препятствующие образованию кратеров, не рекомендуется. Эти добавки могут загрязнить мастерскую, что при выполнении других работ может привести к потере сцепления.

Способы устранения:

Произведите сглаживание дефектных поверхностей и нанесите новый слой краски.




«Сухое» распыление, напыл

Грубая, неравномерно окрашенная поверхность.

Причины:

  • Слишком быстроиспаряющийся или несоответствующий растворитель, низкая
  • влажность и высокая температура окружающего
  • воздуха.
  • Слишком высокая текучесть краски.
  • Слишком высокое давление воздуха.
  • Слишком тонкий слой лакокрасочной пленки.
  • Слишком большая дистанция распыления.
  • Плохо подготовленное грунтовочное покрытие.

Способы устранения:

При возможности произвести полировку поверхности детали. Если же дефект слишком сильный, перекрасить деталь краской, либо покрыть лаком.


Растрескивание краски на острых ребрах

Этот дефект представляет собой мелкие трещины или щели на острых изгибах панелей в местах подкраски. Они появляются в течение или сразу после наложения лакокрасочного слоя на грунтовку.

Причины:

  • Слишком толстый слой лакокрасочной пленки без соответствующего высыхания. Это приводит к накоплению растворителя в слое, что, в свою очередь, вызываетрастрескивание.
  • Плохое перемешивание и применение плохо перемешанных красок с растворителем грунтовочных покрытий. Это приводит к пониженному содержанию пигмента в краске, что вызывает создание губчатой структуры поверхности. При наложении верхнего слоя краски эта структура может разрушиться, вызывая усадочную раковину и щели, которые приводят к возникновению наплывов.
  • Слишком быстродействующий растворитель для грунтовочного покрытия, препятствующий равномерному нанесению лакокрасочного слоя.
  • Недостаточно очищенная поверхность и несоответствующая подготовка к покраске. Если выступы (наплывы) в местах мелкого ремонта поверхности недостаточно очищены, то нанесенные грунтовочные слои могут «сползать» вниз с этих выступов из-за плохого сцепления.
  • Продувание грунтовочного слоя при помощи покрасочного пистолета сразу же после его наложения. Это высушивает поверхность покрытия до того, как оттуда вышел воздух и испарился растворитель, что приводит к усадке и образованию щелей на высохшем слое.

Способы устранения:

Удалите верхний слой краски с поверхности и перекрасьте ее.


Поверхность не блестит (матовая)

{banner_direct}
Более матовая поверхность по сравнению с нормальной глянцевой. Отметим, что двухкомпонентные краски и краски, наносящиеся при помощи покрасочного пистолета, дают больший глянец.

Причины:

  • Слишком малая толщина лакокрасочного покрытия.
  • Царапины от сглаживания.
  • Неравномерность окраски (пятнистость) (см. соответствующую главу выше).
  • Недостаточная порция краски.

Способы устранения:

Произведите повторное сглаживание поверхности и нанесите следующий слой краски.


Большая шагрень при покраске (Кожура апельсина)

Неровная поверхность лакокрасочного слоя, похожая на апельсиновую корку называется шагрень. Причины появления крупной шагрени вызывается недостатком распыления краски, проявляющимся в плохом слиянии капель на поверхности, т.е. капли остаются на своих местах (в том порядке, в каком они вылетели из покрасочного пистолета) и не растекаются по поверхности. В идеале, капли должны растекаться и смешиваться друг с другом, формируя таким образом гладкую поверхность. Причины образования шагрени следующие:

Причины:

  • Неправильная регулировка покрасочного пистолета или неправильная техника покраски, слишком высокое или слишком низкое давление воздуха, слишком большое расстояние между пистолетом и окрашиваемой поверхностью, слишком слабый поток краски или слишком широкая воздушная струя.
  • Слишком высокая температура воздуха в мастерской (используйте медленно испаряющиеся растворители).
  • Недостаточно перемешаны материалы. Многие отделочные краски содержат компоненты, способствующие слиянию капель, поэтому, если не перемешать краску, возможно возникновение дефекта «апельсиновая корка».
  • Чрезмерно тонкое лакокрасочное покрытие.
  • Ненадлежащая вязкость краски.
  • Не выдержано время высыхания между нанесением отдельных слоев, для уменьшения времени высыхания использовался воздушный поток от покрасочного пистолета.

Способы устранения:

Так как же убрать шагрень после покраски авто. После полного высыхания краски зачистите дефектную область с помощью абразивного состава или наждачной бумаги (зернистость выбирайте в зависимости от состояния поверхности). Восстановите глянец при помощи полировки.

В тяжелых случаях проведите сглаживание дефектных участков мелкозернистой наждачной бумагой и перекрасьте поверхность.

Расслоение краски

Один из слоев краски отслаивается или легко отделяется при снятии клейкой ленты по окончании маскирования от другого, предыдущего слоя. Это может случиться как и при первоначальной покраске, так и при перекрашивании.

Причины:

  • Загрязнение между слоями: масло, пыль, вода и т.п.
  • Чрезмерное воздействие высокой температуры или излишне высокая температура при нанесении грунтовки или отделочного слоя краски.
  • Слишком тонкий слой грунтовочного или отделочного покрытия.
  • Плохо проведено межслоевое сглаживание, в результате чего возникло плохое сцепление лакокрасочных слоев.
  • Несовместимость грунтовочного, лакокрасочного и отделочного слоев

Способы устранения:

Проведите сглаживание поверхности до базового слоя и тщательно очистите поверхность. В редких случаях, когда имело место более раннее перекрашивание, возможно, будет необходимо начать обработку с чистого металла.


Подтеки лака и краски, наплывы

Один из наверно самых распространенных дефектов это подтёк. Капли, подтёки и наплывы краски на вертикальных или наклонных поверхностях кузова.

Причины:

  • Слишком медленно испаряется растворитель в краске.
  • Слишком плотный слой краски.
  • Последующие слои наносились без достаточной выдержки предыдущих.
  • Слишком малое расстояние между покрасочным пистолетом и обрабатываемой поверхностью-.
  • Высокое давление воздуха.
  • Слишком высокая интенсивность распыления.

Способы устранения:

Как убрать подтёки и наплывы краски и лака на детали? Если подтёк не большой то его можно удалить при помощи мелкой наждачной бумаги и бруска, а потом поверхность заполировать. Если же наплывы и подтёки значительные, то придется перекрашивать деталь. Помните, что масляные краски сохнут довольно медленно, и глубина наплывов такой краски может быть значительной; во многих случаях дополнительный слой краски не требуется.



Пылевидный налет

«Сухие» или «полусухие» капли краски из покрасочного пистолета образуют налет не приставших к поверхности частиц.

Причины:

  • Использована быстровысыхающая краска.
  • Использован ненадлежащий растворитель (слишком быстроиспаряющийся) в теплых сухих условиях.
  • Применена неправильная техника распыления, т.е. перераспыление на соседние (окрашенные или неокрашенные области).
  • Чрезмерная отдача, вызванная неправильной установкой давления воздуха, вязкостью или параметров покрасочного пистолета.

Способы устранения:

Лаковое перераспыление обычно сухое и не сильно пристает к поверхности, поэтому может быть устранено шлифовкой частично высохшей пленки.

Перераспыление синтетической эмали обычно влажное и крепко пристает к окрашенной поверхности. Многие из этих материалов полируются с трудом, поэтому необходимо удалить перераспыление влажным сглаживанием и нанести новый слой.


Пористость поверхности после покраски

Мелкие поры на поверхности финишного слоя представляют собой крошечные отверстия (часто сгруппированные) на окрашенной поверхности.

Причины:

Микроотверстия могут возникать по разным причинам и вызываются попаданием растворителя, влаги или воздуха в лакокрасочный слой и последующим их выходом (при высыхании). Это часто происходит из-за некачественной подготовки к покраске или применения неправильной техники покраски, и может происходить в грунтовочных, шпатлевочных и лакокрасочных покрытиях. Микроотверстия могут вызываться следующими причинами:
  • Неправильно установлены параметры покрасочного пистолета или его неправильная эксплуатация. Пистолет находился слишком близко к обрабатываемой поверхности. Недостаточное распыление грунтовочного или лакокрасочного слоя. Микроотверстия образуются, когда воздух или избыточный растворитель выходят с окрашенной поверхности при ее высыхании.
  • Воздействие струи воздуха на свежеокрашенную поверхность. Оно приводит к попаданию воздуха внутрь лакокрасочного слоя и слишком быстрому его высыханию.
  • Наложение лакокрасочного слоя поверх грунтовочного или лакокрасочного, выполненного путем «сухого» распыления.
  • Загрязнение струи маслом из компрессора или влагой.
  • Применение тяжелых покрытий при недостаточном времени высыхания каждого слоя.
  • Неправильно использован шпаклевочный нож при нанесении шпатлевки или наполнителя. Использование ножа под острым углом вызывает прокатывание материала под лезвием и воздушные пузыри внутри этого материала.
  • Ошибка в определении участка для применения наполнителя или шпатлевки.

Способы устранения:

В тех местах, где микроотверстия представляют собой незначительные дефекты, они убираются с помощью наполнителя или сглаживаются при помощи мелкозернистой наждачной бумаги, а затем повторным нанесением наполнителя.

В других случаях проведите влажное сглаживание дефектных участков покрытия на глубину, гарантирующую полное избавление от микроотверстий, затем перекрасьте дефектную поверхность. Можно также удалить дефектную краску до чистого металла и перекрасить.

Микроотверстия, которые после сглаживания подвергались воздействию наполнителя или шпатлевки, должны быть впоследствии заполнены толстым слоем шпатлевки при помощи шпаклевочного ножа, который следует держать под углом 90° к поверхности. При этом шпатлевка хорошо проталкивается в микроотверстия.

Примечание: Если Вас беспокоит появление микроотверстий, проверьте все факторы, которые ведут к быстрому высыханию краски: вязкость краски, тип растворителя, температуру окружающего воздуха и т.д.



Пыль и мусор при покраске

Почти всегда пыль и мусор при покраске проявляется в виде неравномерного скопления частиц разного размера на лакокрасочном слое.

Причины:

Мусор и пылинки могут попасть на окрашенную поверхность во время покраски или после нее. В любом случае причина кроется либо в несоблюдении чистоты, либо в применении краски, которая не соответствует рабочим условиям покраски. Загрязнению окрашенной поверхности способствуют:

  • Загрязнение краски или растворителя. Мусор, разумеется, не мог находиться в герметично закрытых банках с краской и растворителем до их открытия, но мог попасть при открытии пыльной банки или при ненадлежащем хранении не полностью использованных материалов.
  • Не удалена пыль после обработки грунтовочного покрытия.
  • Загрязнение воздушным путем. Оно может произойти либо из непосредственного окружения, либо от более удаленных источников. Медленно сохнущие краски (например, эмали), требуют чистых закрытых помещений для использования по двум причинам: увеличенное время высыхания приводит к большой вероятности оседания пыли на свежевыкрашенной поверхности; в отличие от целлюлозных красок, глянец на эмалевых покрытиях не восстанавливается даже при помощи полирования.
  • Плохо очищены инструмент и фильтры. Бывает, что при смене краски используют более активный растворитель, который размягчает и уносит с собой засохшую грязь, накопленную в покрасочном пистолете.

Способы устранения:

Удалите загрязненные слои краски. Осторожно проведите зачистку до неповрежденного слоя (не следует производить ее, если загрязнение вызвано застывшими отложениями краски, распыленной из покрасочного пистолета. В этом случае рекомендуется произвести выравнивание поверхности и покрыть ее новым слоем краски).

Зернистость поверхности

Этот дефект представляет собой равномерное распределение в краске частиц однородной структуры и размера.

Причины:

  • Очень тонкая лакокрасочная пленка.
  • Использование загрязненной (очень плохо профильтрованной) краски.

Способы устранения:

Дополнительно проведите сглаживание дефектных областей и нанесите новый слой краски.

Потеря цвета


Свеженанесённое покрытие имеет обесцвеченные участки. Покрытие поглощает пигменты или перепыл из низлежащих слоёв покрытия или грунта. Эффект также наблюдается при добавлении слишком большого количества отвердителя в полиэфирные продукты.

Причины:
  • Антикоррозийное покрытие или битум, несовместимые с  краской, не удалены с поверхности.
  • В полиэфирный продукт добавлено слишком много отвердителя.
  • Отвердитель и полиэфирный продукт плохо перемешаны.
  • Старое ЛКМ плохо изолировано.
Способы устранения:
  • Тщательно обезжириваёте участок ремонта и окружающую область.
  • Используйте правильное соотношение отвердителя.
  • Хорошо перемешиваёте компоненты до однородной массы.
  • Испытаёте старое покрытие на просачивание пигмента, нанеся краску на небольшоё участок.



Сколы на автомобиле

Мелкие кусочки верхнего слоя покрытия отколоты от подложки, иногда нарушен слой грунта. Обычно причиной этого дефекта являются столы от камней

Причины:
  • Один из слоёв системы имеет слабую адгезию с подложкой или верхний слой слишком твёрд для нижних слоёв.
  • Нанесение излишне толстого слоя.
Способы устранения:
  • Подкрасьте меленькие участки повреждённого покрытия до начала действия коррозии. В особо тяжёлых случаях слои покрытия удаляются, а затем наносится новое покрытие.



Сморщивание

Перепыл на свеженанесённом покрытии. Поверхность из-за излишних частичек сухой краски имеет на ощупь песчаную фактуру.

Причины:
  • Покрытие было нанесено на недостаточно высохшую подложку или не выдержанно время подсушки между слоями, что вызвало набухание подложки.
  • Слишком толстые слои.
  • Использование несовместимых материалов. Растворитель из нового покрытия проникает в старое, вызывая повреждение.
Способы устранения:
  • Перед обезжириванием или зашкуриванием поверхности убедиться в том, что покрытие высохло. Также выдерживайте рекомендованное время сушки между слоями.
  • Соблюдайте толщину слоёв.
В случае слабого сморщивания подвергните усиленной сушке, зашкурьте и нанесите краску заново. Если сморщивание сильное, следует удалить и заново нанести всю систему.


Плохое затвердевание

По истечению значительного времени слой краски, лака или шпатлёвки всё ещё не затвердел. Вы можете лёгко нанести отметку ногтем.

Причины:
  • Неподходящий отвердитель
  • Не правильное количество отвердителя
  • Нанесено слишком толстое покрытие.
  • Температура слишком низкая.
  • Нанесение производиться на слишком холодную поверхность.
  • Недостаточное время сушки, выдержка между слоями.

Способы устранения:
  • Просушите участок при рекомендуемой температуре. Если это не помогло, удалите мягкие слои системы растворителем и шлифовальной бумагой. Затем нанесите систему заново.

Окунтирование

На покрытии видна кромка низлежащего слоя, или вокруг участка ремонта видны следы (окунтирование).

Причины:
  • Шпатлёвка нанесена на неподходящую подложку, это вызывает напряжение в системе.
  • Подложка не была обезжирина или не полностью обезжирина до зачистки. Это привело к плохой адгезии шпатлёвки. в процессе зачистки происходит разрушение кромки, при этом вокруг участка ремонта образуется несглаженная кромка.
  • подложка была защлифована с применением наждачной бумаги слишком мелкой градации.
  • Зона перехода с ремонтного участка на существующую окраску не была достаточно отшлифована.
  • Поверхность была слишком груба подготовлена. После зашкуривания слоя шпатлёвки заметны грубые царапины.
  • Зашпатлёванная облать не выровнена. Оная возвышается над остальной поверхностью.
  • Шпатлёвка была нанесена на старую краску. Во время вышкуривания формируется неровная, изломанная кромка.
  • Шпатлёвка нанесена не ровно, без сглаживания у кромок.
Способы устранения:
  • Шпатлёвки применяйте только на поверхности голого металла.
  •  Тщательно обезжиривайте перед зачисткой.
  • Применяйте нужный размер зерна наждачной бумаги.
  • Применяйте правельные ступени зачистки.
  • Расшлифовывайте небольшие дефекты тщательно, до низ лежащего слоя покрытия.
  • Тщательно зачищайте участок ремонта до металла.
  • При нанесении шпатлёвки сглаживаёте кромки.


Яблочность и полосы при покраске

Этот дефект имеет место тоько в случае металликовых покрытий. Свеженанесённое покрытие имеет локальные участки разнотона. В процессе или сразу после нанесения окрашенного на нём появляются более светлые или тёмные пятна (яблоки) и полосы.

Причины:
  • Использован слишком медленный разбавитель.
  • Диаметр сопла покрасочного пистолет слишком велик.
  • Время сушки между слоями слишком мало.
  • Заключительный слой напылением был нанесён после непродолжительного времени сушки между слоями или при повышенном давлении.
Способы устранения:
  • Используйте хороший покрасочный пистолет с подходящим соплом.
  • Применяйте правильную технику нанесения.
  • Выдерживаёте правильное время межслойной сушки.
Чтобы устранить этот дефект, поможет только перекрас детали.

Методы сушки после покраски автомобиля

Warning: Use of undefined constant videoembedder_options — assumed ‘videoembedder_options’ (this will throw an Error in a future version of PHP) in /home/d/dana21j3/pokrasymavto.ru/public_html/wp-content/plugins/video-embedder/video-embedder.php on line 608

СОДЕРЖАНИЕ:

Сушка после покраски автомобиля

Сушка после покраски автомобиля

Если вы желаете узнать, сколько сохнет авто после покраски, следует ознакомиться с процессом покраски и сушки автомобиля. Вы поймете, что это время , не смотря на обще принятые стандарты, достаточно индивидуально и зависит от многих факторов. Для того, чтобы после окончания покраски любимого авто, вы не столкнулись с дефектами, такими как вздутие краски, шагрень и прочие, необходимо тщательно соблюдать все условия правильной сушки.

Во время покраски лакокрасочные материалы в результате испарения растворителя образуют на своей поверхности пленку. Испарение происходит при достаточно низкой температуре и может быть ускорено периодической сменой окружающего воздуха, насыщенного парами растворителя. Степень подвижности воздуха и температура внешней среды  являются самими важными факторами для того, чтобы сушка после покраски автомобиля прошла успешно.

Если воздух остается неподвижным, пары растворителя существенно замедляют процесс сушки. При постоянной смене воздуха с поверхности окрашенного кузова уносятся пары растворителя, и сушка проходит в установленное время. Немалое влияние оказывает скорость воздушного потока.

В естественных условиях, в зависимости от типа лакокрасочного материала, оптимальная сушка возможна при температуре 18 – 23 °С. Для ускорения процесса при помощи воздушного потока или повышения температуры, следует создать особые условия. То есть использовать специально предназначенные для этой цели устройства.

Сушка после покраски автомобиля в сушильных устройствах

Сушка после покраски автомобиля в сушильных устройствах

Сушка после покраски автомобиля в сушильных устройствах

Сушка после покраски автомобиля осуществляется при помощи передачи тепла в сушильных устройствах, называемых покрасочными камерами. При авторемонте используют три основные типа: терморадиационные, конвекционные, терморадиационно-конвекционные. Посмотрим, в чем особенность каждого типа.

Конвекционные камеры осуществляют сушку за счет передачи тепла к изделию от источника. Передача происходит перемещением нагретого воздуха. Терморадиационные камеры осуществляют нагрев инфракрасным излучением непосредственно от источника излучения. Активная среда в данном случае не требуется.

Сушка после покраски автомобиля осуществляется с использованием нагреваемых газом панелей, термоэлектронагревателей, рефлекторов, зеркальных ламп накаливания. Все они являются источниками инфракрасных волн, в которых длина волны зависит от температуры излучателя. Наиболее эффективными считаются беспламенные инжекционные газовые горелки.  Источником волн в них служит керамическая насадка.

На выходе из керамической насадки газовоздушная смесь дает мелкую реакцию взрыва. Насадка разогревается до 900°С и испускает инфракрасные лучи длиной 1 – 3 мкм. Попадая на окрашенную поверхность, лучи вызывают колебание молекул металла, а возникающее при этом электромагнитное поле нагревает подложку. Идущие в обратном направлении тепловые потоки производят сушку от подложки к поверхности, и краска начинает сушиться с глубины, не образуя на поверхности засохшей корки.

Сколько сохнет авто после покраски? Из-за быстрой передачи энергии и разогрева подложки использование терморадиационной камеры в несколько раз сокращает время сушки. Однако применение терморадиации затруднено при сушке деталей с поверхностями, закрытыми другими плоскостями от источников тепла. Для таких поверхностей удобнее применять терморадиационно — конвеционную сушку.

Как производить сушку автомобиля в небольшой мастерской?

Сушка автомобиля в небольшой мастерской

Сушка автомобиля в небольшой мастерской

Каким образом, осуществить правильное выполнение процесса? В гараже при покраске деталей, можно проводить сушку отдельными участками, при помощи рефлекторов, электрических ламп и прочего оборудования. При этом необходимо регулировать расстояние от источника тепла до поверхности окрашиваемой детали.

Делают это при помощи измерения температуры обратной поверхности окрашиваемой детали. Температура для нитроцеллюлозных эмалей —  60-70 °С, меламиноалкидных эмалей не выше 130 °С. Необходимо предохранять резиновые уплотнители при сушке меламиноалкидных эмалей от перегрева.

Иногда нет времени ждать, пока сушка при покраске автомобиля будет полностью завершена естественным путем. В этом случае рекомендуется применение инфракрасных ламп. Иначе, в народе, их называют инфракрасными сушками.

Это достаточно универсальное оборудование, использовать которое можно и самостоятельно, и как часть сушильной камеры. Ручная инфракрасная сушка позволяет выполнить сушку детали и ускорить процесс в тех местах, которые недостижимы даже для сушильных камер с высокотехнологичным оборудованием. Например, элементы салона и внутренние панели.

Сколько сохнет автомобиль при применении инфракрасной сушки?

Для удаления с окрашиваемой поверхности расходного материала достаточно полминуты. Ручная инфракрасная сушка позволяет обрабатывать детали площадью 0, 2 на 0,4 метра.

Вариантом служит вертикальная инфракрасная сушка. Такое оборудование полезно при покраске вертикальных панелей. Высота лампы составляет 17800мм. Модуль оснащен системой позиционирования инфракрасной кассеты, с помощью которого меняется высота и положение так, как требуют условия.

Источником питания для инфракрасной сушки служит электрическая сеть с мощностью 220В. Это стандартная мощность для любого помещения. Минимальное рекомендуемое расстояние между поверхностью и лампой составляет 500мм.

Не менее удобен и другой модуль. От вышеописанного он отличается своими параметрами. Максимальная высота составляет 1100 мм. Модуль более компактен и удобен. Система позиционирования инфракрасной кассеты не отличается от первого варианта, так же как и размер высушиваемой детали. Основное отличие – таймер, показывающий, сколько сохнет авто после покраски.

Конвективная сушка при покраске автомобиля более традиционна. К ее главным достоинствам можно отнести простоту и относительную дешевизну. Использовать для конвективной сушки в условиях небольшого помещения можно рефлекторы и нагревательные панели. Однако у этого способа есть существенный недостаток.Во время инфракрасной сушки нагрев детали происходит за считанные минуты. Даже если вы работаете с кузовом. Не нужно постоянно менять положение лампы, что упрощает процесс. К тому же, большинство автомобильных эмалей рассчитаны на инфракрасную сушку. Существует широкий ассортимент порошковых красок, сушка которых происходит при температуре порядка 200°С. Также, используя инфракрасную лампу можно использовать ее для сушки отдельной детали.

Теплый воздух в первую очередь, прогревает наружные слои краски. Из-за этого на поверхности образуется плотная пленка. Но, под влиянием нагрева, нижние, жидкие слои продолжают выделять пары растворителя, что приводит к вздутию краски, «пузырям» на поверхности. Особенно если нагрев происходит быстро.

Для того, чтобы краска при этом способе не покоробилась нагрев деталей должен быть очень медленным. И в этом конвективная сушка существенно проигрывает инфракрасной лампе. Удобнее всего совмещать оба способа. Начинать сушку с использованием инфракрасной лампы. А затем, для досушивания наружных слоев лакокрасочных материалов пользоваться теплым воздухом.

Сушка автомобиля  при помощи катализаторов отверждения

Сушка автомобиля  при помощи катализаторов отверждения

Сушка автомобиля при помощи катализаторов отверждения

Сушка после покраски автомобиля может быть сокращена, если нет возможности создания режима, предусмотренного техническими условиями. Для этого используют катализаторы отверждения. При использовании меламиноалкидных эмалей катализаторами являются: контакт Петрова, дибутилфосфорная кислота, паратолуолсуль-фокислота, малеиновый ангидрид, тетрахлорфталевый ангидрид, сульфосалициловая кислота и т.д.

Малеиновый ангидрид

Применение раствора малеинового ангидрида снижает температуру сушки до 70—80 °С. Для приготовления катализатора тщательно, до полного растворения смешивают 75 гр. растворителя и 25 гр. малеинового ангидрида. Рекомендуется подогреть смесь в сосуде с горячей водой до 60—70 °С.

Готовить катализатор следует п алюминиевой или стеклянной посуде. Использовать стальные мешалки и посуду нельзя. Хранить приготовленный раствор следует в такой же, стеклянной или алюминиевой посуде. Время хранения готового раствора не должно превышать полтора месяца, далее он уже не годен к употреблению.

Вводить катализатор в эмаль необходимо непосредственно перед самой окраской. Для эмалей с температурой сушки  130 °С достаточно ввести 8 % катализатора от массы неразбавленной эмали. Для эмалей с температурой сушки 100 °С – 5 % катализатора от массы эмали. Затем, следует перемешать эмаль и довести до нужной вязкости соответствующим растворителем. Раствор эмали с добавлением катализатора на основе малеинового ангидрида хранится не более семи суток.

Сколько сохнет авто после покраски меламиноалкидных эмалей с отвердителем? При температуре в 80 °С, это время составляет от 30 до 60 минут. Отвержденные поверхности после сушки имеют однородную, глянцевую, ровную поверхность.

Контакт Петрова

Можете ввести в эмаль контакт Петрова. Эмаль предварительно с растворителем не смешивается. Количество отвердителя вводится в зависимости от условий. При смешении 25 – 30 гр. контакта Петрова с одним килограммом не разведенной эмали, она будет сушиться на протяжении получаса при температуре 80 °С.

Если на килограмм не разведенной эмали добавить 50 – 60 гр. контакта Петрова, она будет сохнуть при комнатной температуре. Перед эксплуатацией покрытия холодной сушки выдерживают не менее 7 суток.  Для качественного выполнения работы необходимо соблюсти несколько условий.

Сушка после окраски автомобиля эмалью с содержанием контакта Петрова пройдет успешно, если будет нанесена на загрунтованную поверхность. Перед использованием контакта Петрова необходимо провести предварительную проверку, смешав его с небольшим количеством выбранной эмали. При этом обратите внимание, не произошло ли изменение цвета?

Можно использовать контакт Петрова для отверждения только ограниченного круга эмалей, в основном различных оттенков белого цвета. Смешивают эмаль и катализатор перед началом покраски. Примерно через год, поверхности покрытые эмалью с добавлением контакта Петрова приобретают желтый оттенок.

 Паратолуолсульфокислота  (ПТСК)

ПТСК – паратолуолсульфокислота, используется в количестве 50 гр. на один килограмм массы не разбавленной эмали, для отверждения при комнатной температуре. Предварительно ПТСК растворяют в 25 % растворе спирта или в ксилоле и после этого, непосредственно перед применением, вводят в эмаль. Поверхности, отвержденные при помощи ПТСК имеют пониженный блеск и меньшую соле-, водо- и бензиностойкость, чем поверхности отвержденные без применения катализатора.

Эмаль МЛ-12 прекрасно высыхает при добавлении на один килограмм не разведенной эмали 20 гр. монобутилового эфира фталевой кислоты. При температуре 130 °С процесс закончится через 10 минут. Если добавлять в эмаль 10 гр. дибутилфосфорной кислоты, время сушки составит 5 минут. Без применения катализатора сушка продлится 35 минут. Рекомендуется вводить  50 % раствор дибутилфосфорной кислоты в бутиловом спирте.

Окрашенные поверхности из эмали МЛ-12, МЛ-1110, отвержденные ПТСК, малеиновым ангидридом и  тет-рахлорфталевым ангидридом при температурном режиме в 80 °С, на протяжении 30 минут, по декоративным и защитным свойствам очень близки к покрытиям выполненным в автозаводских условиях.

Не рекомендуется применение катализаторов, более чем 5 % от массы не разбавленной эмали. Это может привести к ухудшению блеска. Через 7 суток после сушки можно начинать эксплуатацию окрашенной детали. Досушивание на солнце повышает качество покрытия. После холодной сушки покрытия, конечно, уступают по свойствам покрытиям, выполненным с применением горячей сушки.

В случае если на поверхность холодной сушки попадут капли темных смазочных материалов или мазута, то они диффундируют в покрытие. После удаления капель на поверхности останутся темные пятна. Поэтому, по возможности, надежнее использовать горячую сушку.

Сушка после покраски автомобиля с использованием катализаторов отверждения, требует соблюдения тщательных мер предосторожности. Все катализаторы относятся к ядовитым веществам, и хранить их необходимо в плотно закрытой емкости, для работы использовать резиновые перчатки. Проводить работу можно только в проветриваемых помещениях. В случае попадания катализатора на открытый участок кожи, промойте его струей воды и протрите 10% раствором соды питьевой.

Похожие статьи


что это такое и как убрать?

Покраска автомобиля – это сложная и специфическая задача, которую нужно выполнять профессионально. Если покрасочный процесс поставлен неправильно, после его завершения придется удалять множество неприятных мелочей. Это затянет время выполнения работы, сделает внешний вид машины менее качественным. Бугры краски, неприятные потеки и капли, точки и неравномерный слой – все это случается при неумелом подходе к авто или неправильных условиях. Шагрень при покраске авто возникает порой даже у специалистов с большим опытом.

Шагрень – это «апельсиновая корка», которая может быть очень заметной или довольно мелкой. Если покраска производится специалистом в камере, то этот эффект не будет бросаться в глаза. Если же применяются качественные материалы и хорошее оборудование, можно и вовсе избежать такой неприятности. Убирать такие эффекты можно как с переделыванием работы на определенном участке, так и без покраски. На красивом авто нельзя допускать возникновение шагрени. Давайте ближе рассмотрим этот момент.

Почему может возникнуть шагрень на вашем автомобиле?

Бугры лакокрасочного материала на автомобиле можно увидеть при непрофессиональной покраске. Неправильное расстояние пистолета от металла или неверные движения рукой приводят к плохому наложению краски на поверхность. Но это не единственная причина возникновения такой неприятности. Малый опыт исполнителя стоит всегда учитывать, не допуская новичка к ответственным работам на дорогих участках. Шагрень может возникать на кузовных деталях авто и по следующим причинам:

шагрень

  • низкое качество краски – в таком случае убрать этот дефект любыми методами будет очень сложно;
  • плохая работа компрессора при выполнении покрасочных работ, низкое или слишком высокое давление;
  • забившийся краскопульт, который не мылся должным образом достаточно давно, плохое распыление;
  • некачественная подготовка металла перед выполнением окраски, текстурная поверхность шпаклевки;
  • плохое качество грунта, которым вскрывался участок детали перед нанесением лакокрасочного материала.

От причины появления шагрени зависит и выбор метода, которым можно будет убрать эффект. Можно выделить два варианта обработки авто, чтобы устранить такие последствия. Это обработка со снятием слоя краски, а также без покраски авто повторно. Если на авто по всей поверхности возникает шагрень после покрасочных работ, придется подойти более серьезно к устранению проблемы. Скорее всего, подготовка была выполнена некачественно.

Устраняем дефект – главные методы борьбы без окраски

Чтобы спасти авто от шагрени и не перекрашивать машину еще раз, затрачивая огромные деньги на материалы, можно попробовать устранить дефект с помощью полировки. Но в этом случае технология полировки будет несколько иной, чем при стандартном освежении лакокрасочного покрытия. Важно соблюдать все особенности и стадии полировочного процесса:

бугры на авто

  1. Подождите сутки после покраски, чтобы ЛКП качественно схватилось.
  2. Воспользуйтесь наждачной шкуркой с зернистостью 1500 и заматируйте поверхность.
  3. Можно использовать технологию замывки для матирования верхнего слоя.
  4. Далее нанесите полировальную абразивную пасту на поврежденное место.
  5. Используйте полировочную машину с войлочным мягким кругом для полировки.
  6. Повторите процедуру после окончания пасты на участке еще несколько раз.

Останется только смыть неиспользованные остатки пасты и оценить результат. Но если покраска была выполнена слишком некачественно, полировочные работы не всегда помогут исправить ситуацию. Иногда придется воспользоваться кардинальным методом исправления ошибок и перекрашивать часть автомобиля.

Убираем «апельсиновую корку» с помощью качественной покраски

Даже многие специалисты с большим опытом порой задаются вопросом, как убрать шагрень после покраски авто. Это довольно сложная задача, которая в каждом отдельном случае выполняется индивидуально. Чтобы избавиться от неприятностей на поверхности металлических деталей, от различных бугров и ямок, придется выполнить следующие процедуры:

покраска после шагрени

  1. Замыть краску до самого грунта, не оставив старой эмали на участке с повреждениями.
  2. Оценить качество грунта, при необходимости замыть и его до металла.
  3. Выполнить обработку металла для устранения неприятных эффектов в будущем.
  4. Вскрыть место новым слоем грунтовки, снова замыть его верхнюю часть для ровной поверхности.
  5. После высыхания грунта окрасить участок с использованием качественной эмали.

Также после завершения всех процессов необходимо качественно отполировать ЛКП, убедившись в отсутствии неприятных эффектов. Авто будет выглядеть отлично, если все процессы проведены качественно. Но в случае локальной покраски возможны и другие проблемы. Если переход на старое покрытие не будет выполнен профессионально, придется столкнуться с видимым пятном локальной покраски. Так что такая задача тоже выполняется только специалистами.

Подводим итоги

Неприятный дефект шагрени на кузове вашего авто может возникнуть при окраске металлических деталей. Чаще всего данный эффект присутствует при работе неопытного специалиста, но может возникнуть и по другим причинам. Важно вовремя заметить «апельсиновую корку» на кузовных деталях и произвести восстановление для устранения неприятного визуального дефекта. Устранить его можно с помощью полировки или перекрашивания участка.

Конечно, лучше не допускать некачественной покраски, так как убрать эту неприятность без видимых визуальных последствий на автомобиле будет очень сложно. Порой специалистам приходится перекрашивать полностью всю деталь, на которой возникла шагрень. Даже если при окраске машины возникла такая неприятная ситуация, все можно устранить. Прочтите инструкции по борьбе с таким явлением и выполните все процедуры качественно и без лишних нервов. Это поможет снова сделать машину красивой.

Как принимать авто после покраски?

В наше время покраска автомобиля приобретает совсем иной характер. Это уже не просто востребованная процедура, но и вполне может проводиться просто по желанию водителя. Связанно это с самой разной необходимостью, включая обычное желание преобразовать кузов своего транспортного средства. Выполнение процесса покраски сегодня возможно в 2-х вариантах. Все знают что это:

  • Обращение в сервисный центр
  • Самостоятельная работа

Это очень важный пункт, ведь если при самостоятельной работе результат зависит только от вашего профессионализма и часто бывает не самым лучшим, то сервисные центры делают все очень качественно. Но все же, при их использовании необходимо правильно принять автомобиль, о чем мы и поговорим сегодня.

Что означает принять автомобиль?

Большинство водителей даже не слышали о процедуре такого типа, но тем не менее она существует и должна строго выполнятся после того как вы воспользуетесь услугами специальных сервисных центров. Принять автомобиль после покраски означает проверить качество данной процедуры. Это необходимо в первую очередь из-за следующих причин:

  • Непрофессионализм некоторых организаций, которые выполняют работу не качественно
  • Возможные дефекты при проведении процесса покраски, которые могут быть чисто случайными

Эти 2 пункта являются очень важными и именно они стали основными причинами необходимости проведения процедуры приема машины после покраски.

На что обратить внимание?

Естественно, что основное ваше внимание должно быть направлено на то место, покраска которого и проводилась. Если вы использовали услугу покраски определенной детали вашего автомобиля, то следует обратить особое внимание на следующие пункты:

  • Цвет детали. Данный пункт учитывает в себе соотношение цвета детали с общим цветом корпуса вашего автомобиля. Данные цвета должны быть полностью идентичные. Так же вы должны сравнить цвета по истечению определенного срока времени, ведь иногда не качественная краска может терять свой тон или насыщенность.
  • Шагрень и микрорельеф. Покраска должна быть качественной, а покрытие после данной процедуры идеально ровным. Если на нем присутствуют определенные дефекты, то стоит обратить на этот факт внимание специалистов.

Эти пункты касаются преимущественно покраски определенной детали кузова.

Общие детали

В не зависимости от вида покраски автомобиля по его площади, вы должны учитывать следующие пункты:

  • Процесс приема автомобиля поле его покраски должен проходить при правильном освещении, а не при тусклом свете лампы
  • Определяется наличие дефектов в покраске в труднодоступных для глаза местах
  • Если присутствует пыль на поверхности, то это считается не качественно проведенной работой
  • Углы перехода лака и краски должны обязательно быть ровными
  • Кузов машины не должен быть мокрым, это вызывает оптическую иллюзию и не дает нормально определить качество покраски

Важность гарантии

Гарантийный документ – это то, что обеспечит вам уверенность в качестве покраски и возможность обратится в сервисный центр в случае проблем. Казалось бы гарантия ни к чему, ведь вы можете самостоятельно определить качество про осмотре. Как пример можно привести процесс полимеризации, которая происходит только через 2-3 недели после завершения процесса покраски. В таком случае, при ее неправильном возникновении вам как раз и пригодится гарантийный документ. Так же покрытие может не обладать должной ему прочностью, которая была заявлена сервисным центром, в данном случае обращение в организацию является обязательным.

Как проверить качество покраски автомобиля после ремонта?

Доброго всем дня. В сегодняшней записи я расскажу, как проверить качество покраски автомобиля после ремонта. Согласитесь — отдать бешеные деньги за покраску и не проверить, как сделана работа крайне глупо!

Основная проблема, в проверке качества покраски, в том, что кроме явных дефектов покраски бывают еще и скрытые, обнаружить которые желательно в пределах гарантийного срока, чтобы в дальнейшем не пришлось переделывать за свой счет.



Общая рекомендация по получению максимально качественного покрытия.

Многие автомаляры предлагают, помимо услуги покраска «под ключ», только покраску без сборки и разборки, а некоторые готовы покрасить даже на покрытие подготовленное вами, не соглашайтесь на это!

Я не спорю  — на этом можно сэкономить 10-20-50 процентов от цены покраски, но стоит ли оно того?



Дело в том, что свежеокрашенные детали скалываются и царапаются, в основном, во время сборки, а 95 процентов дефектов покраски, на самом деле, дефекты подготовки!

Если вы никогда не собирали свежеокрашенные детали, лучше и не начинайте, оно того не стоит.… Пусть собирают те, кто красил, и осуществляют сборку.

Объясняю почему – если они сколют или зацарапают деталь – исправлять косяки придется им за свой счет, если же вы при сборке повредите свежеокрашенную деталь, предъявлять будет некому – вы виноваты сами….

Аналогичная ситуация с подготовкой (у меня есть знакомые, которые красят машину подготовленную клиентом за 5-10 т.р. и не плохо живут) – качество покраски на 70 % зависит от качества подготовки. Если вы самостоятельно подготовили машину, отдали красить и при покраске вылезли недочеты, виноваты в этом вы!

Поэтому я настоятельно рекомендую делать все под ключ, так и спрос есть и нервы целее…



Пошаговая инструкция проверки качества покраски автомобиля.

Первое правило .

По возможности, оттяните время возврата автомобиля на 2-3 дня. За это время проявляются первые дефекты покраски – кратеры. Выглядят они вот так:

кратеры при покраскекратеры при покраске

Причина их появления – грубая ошибка маляра и очень толстый слой лака (или краски). Сам кратер возникает по причине выхода паров растворителя через засохшие слои краски. Проявляются они за первые 2-5 дней после покраски.



Второе правило.

Когда забираете автомобиль, первым делом выгоните его на солнце, и внимательно посмотрите на дефекты покраски. Они будут на любом автомобиле, если перепылы и небольшие наплывы краски уберет полировка, то сколы или реакции дадут вам повод предъявить претензию тому, кто красил. Вот примеры сколов на машине:

скол на проеме дверискол на проеме двери

Вот примеры реакции:

дефект покраски - реакция "паутинка"дефект покраски - реакция "паутинка"

Сколы возникают по причине удара деталей при сборке, реакции(паутинки) возникают когда плохо были просушены прошлые слои, было пропущено обезжиривание, или имеется несовместимость материалов (растворитель из верхнего слоя поднимает нижний).



Но сколы, реакции и кратеры можно обнаружить визуальным осмотром, гораздо хуже плохая подготовка, некоторые дефекты обнаружить невозможно несколько месяцев…



Если вы все сделали правильно, т.е. сборку осуществляли вам те, кто красил, и вы затянули с возвращением автомобиля, то с момента покраски прошло порядка пяти дней и краска уже «встала». Самое время ехать на мойку!

Третье правило.
бесконтактная мойкабесконтактная мойка

Едем на мойку! Дело в том, что бесконтактная мойка это отличный тест для краски, если при подготовке к покраске маляр халтурил и плохо ошкурил слой грунтовки или шпатлевки, с большой долей вероятности бесконтактная мойка оторвет покрытие!



Выглядит это вот так:

слазит лакслазит лак



Если это не произошло, то вам покрасили машину с приемлемым качеством.



Единственный дефект, который не видно сразу — качество разведения шпатлевки. Дело в том, что многие маляры заблуждаются на счет отвердителя, считая, что чем больше отвердителя, тем быстрее сохнет шпатлевка.  Это на само деле так! Но у этой сверх быстрой сушки есть обратная сторона – остается не вступивший в реакцию отвердитель. Он спустя месяцы, может проявиться на краске в виде темных пятен и т.н. усадки (его выдавит в пустоты в материале).



Выводы из статьи:

  • покраску лучше делать в одном месте заказывая услугу «под ключ».
  • желательно забирать машину через 5 дней после окраски.
  • желательно забирать собранную машину.
  • забирая автомобиль, внимательно осматриваем покрытие на предмет дефектов.
  • после покраски обязательно едем на бесконтактную мойку.
  • единственный дефект покраски, который не проявляется сразу это качество разведения шпатлевки.



Видео про то как краска отлетает при мойке:

p.s. Я надеюсь, что никого не удивило , что в статье нет ни слова про толщиномер. Дело в том что сдавая автомобиль маляру вы обговаривали как и какие дефекты устранять. Поэтому я исходил из того что вы знаете где что варилось и куда накладывалась шпатлевка и что вам интересно только то как проверить качество произведенных работ.



Коллеги автомобилисты я надеюсь, прочитав статью, вы поняли, как проверить качество покраски автомобиля после произведенного полного или частичного ремонта. Если у вас есть вопросы, задавайте их в комментариях. Всем ровных дорог и качественных покрасок.



С уважением, администратор https://life-with-cars.ru/

Как убрать шагрень после покраски авто

Круп­ная шаг­рень (эффект апель­си­но­вой корки) может воз­ни­кать из-за недо­ста­точно раз­ве­дён­ной краски, круп­ной дюзы крас­ко­пульта или быст­рого испа­ре­ния рас­тво­ри­теля из краски.

Чтобы убрать шаг­рень после покраски, тре­бу­ется так назы­ва­е­мая глу­бо­кая абра­зив­ная поли­ровка. Прин­цип таков, что сни­ма­ется тон­кий слой лака шли­фо­валь­ной бума­гой P1500 — P2000 с при­ме­не­нием воды. Если лак хорошо про­су­шен, то можно при­ме­нить сухое шли­фо­ва­ние с помо­щью экс­цен­три­ко­вой шлиф­ма­шинки и соот­вет­ству­ю­щих шли­фо­валь­ных кру­гов.

Больше, всё же, рас­про­стра­нён пер­вый вари­ант. При таком спо­собе шли­фо­ва­ния шаг­рень ста­но­вится менее замет­ной. Если про­дол­жить шли­фо­ва­ние лака, то можно добиться и совсем плос­кой поверх­но­сти, без шаг­рени, но слой лака зна­чи­тельно утон­чится, а это не очень хорошо. Ста­ра­ясь пол­но­стью убрать шаг­рень, Вы рис­ку­ете про­те­реть лак до краски, что будет невоз­можно испра­вить без пере­кра­ши­ва­ния.

Итак, све­же­окра­шен­ная поверх­но­сть шли­фу­ется. Есть ещё такой момент, что для шли­фо­ва­ния лучше исполь­зо­вать твёр­дый плос­кий бру­сок, чтобы шли­фо­валь­ная бумага не сгла­жи­вала, а «сре­зала» вер­хушки шаг­рени. Далее нужно чистой водой убрать все остатки части­чек лака от шли­фо­ва­ния. Чтобы сгла­дить цара­пины от шли­фо­валь­ной бумаги P2000 нужно при­ме­нить абра­зив­ный круг Abralon 2000, либо круг 3М Trizact 2000 или 3000. Эти абра­зив­ные круги сгла­дят риски и сде­лают поверх­но­сть рав­но­мерно мато­вой. Сле­ду­ю­щим эта­пом нужно исполь­зо­вать абра­зив­ную поли­ро­валь­ную пасту. Можно взять пасту 3М с зелё­ным кол­пач­ком, кото­рая заме­няет уста­рев­шие пасты 3М №1 и №2 (круп­ную и мел­ко­абра­зив­ную). Она имеет спе­ци­аль­ный состав и струк­туру, спо­соб­ную сгла­дить и прак­ти­че­ски пол­но­стью убрать остав­ши­еся риски. В дру­гой ста­тье можно подроб­нее про­чи­тать про поли­ровку.

Такую пасту лучше исполь­зо­вать сна­чала с плот­ным кру­гом и сред­ними обо­ро­тами, а потом поста­вить круг сред­ней жёст­ко­сти и уве­ли­чить обо­роты. Для авто­мо­би­лей с тём­ным цве­том краски нужно допол­ни­тельно исполь­зо­вать поли­роль, уби­ра­ю­щую кру­го­вые риски (голо­граммы). У фирмы 3М такая поли­роль идёт в бутылке, с синим кол­пач­ком. Поли­ровка вос­ста­но­вит гля­нец и оста­нется только нане­сти защит­ный воск.

Как убрать шагрень после покраски авто

Часто автовладельцы производят процедуру покраски машины самостоятельно, при этом не придерживаясь инструкций и рекомендаций. После неправильной покраски, как правило, появляются дефекты, а именно шагрень. Зачастую шагренью считается плохое слияние мелких капель лакокрасочного материала и самой поверхности. После появления шагрени ее потребуется удалить.

Причины появления

Шагрень на авто может получиться после неправильной покраски. И возникает она по таким причинам:

  1. Лакокрасочное средство готовилось по неверному рецепту. Как результат консистенция получилась низкой вязкости, которой не хватило для равномерного нанесения на поверхность автомобиля.
  2. Неправильно выполнены действия по инструкции завода-изготовителя краски. Возможно, использовался неправильный растворитель.
  3. Краскопульт был настроен неправильно, поэтому давление воздуха не соответствует нужным параметрам.
  4. В краскопульте применялось очень большое сопло.
  5. В боксе, где красилось авто, неблагоприятные условия. Температура воздуха либо выше, либо ниже нормы, поэтому появляется шагрень при покраске и прочие дефекты.
  6. Средство для покраски авто хранилось неправильно (при низкой температуре). При использовании такой краски она ложится на поверхность автомобиля неравномерно.
  7. Неправильно производилась сушка окрашенных деталей, не выдерживались сроки высыхания слоев.

Шагрень на авто может появиться, даже если машина красится в специализированных сервисах. Дабы избежать ее появления, необходимо применять меры, которые позволяют не допустить такого дефекта.

Что делать, чтобы не появился дефект

Автомобиль возможно покрасить и без появления дефектов, но для этого потребуется соблюдать некоторые правила и придерживаться технологий покраски.

Еще рекомендуется пользоваться в работе только качественными инструментами, а также применять хорошую краску и растворители.

Многие мастера выделяют основные требования, которые позволяют предотвратить появление шагрени:

  1. В момент, когда происходит замес лакокрасочного состава, следует четко придерживаться пропорций. Дабы пропорция была выдержана с большей точностью, необходимо для работы применять мерную тару.
  2. Для окрашивания автомобиля и замеса краски следует использовать растворитель. Он должен соответствовать краске, как правило, производитель на банке пишет, какой растворитель надо использовать. Еще необходимо знать, что растворитель применяется не только по рекомендации производителя, но и в зависимости от климата, вентиляции помещения и объема работы.
  3. Также перед покраской следует правильно настроить краскопульт. К нему должен быть паспорт с данными по давлению и другими характеристиками. Регулировка инструмента должна проводиться после любого применения.
  4. Температура для покраски автомобиля в помещении должна соответствовать некоторым показателям, а именно около 20 градусов. Допускается несоответствие температуры в 1 градус, как в большую, так и в меньшую сторону.
  5. Хранение лакокрасочных составов должно быть не во влажном месте, и температура должна соответствовать данным в пункте выше

Следует заметить, что шагрень не так легко убрать с автомобиля. В связи с этим нужно хорошо подготовиться, поскольку потребуется потратить немного средств и времени.

Устранение дефектов

Как показывает практика, шагрень часто получается после окрашивания автомобиля. Это связано с тем, что не получается соблюсти всех правил при выполнении операции. Для исправления ситуации приходится прибегать к некоторым методам:

В случае, когда шагрень получилась мелкой и незначительной, рекомендуется применить метод полирования. Полировку следует проводить после полного высыхания краски на авто.

Затем шагрень потребуется убрать при помощи наждачной бумаги. Для работы нужна вода и сам абразив зернистостью Р1200 и Р1500. Когда основной дефект будет убран, нужно закончить полировочный этап бумагой Р2000 и Р2500. После зачистки нужно пройтись по деталям полировочной пастой для сглаживания поверхности и придания ей блеска.

Если полиролем не получается убрать дефекты с деталей авто, следует их полностью перекрасить.

Стоит отметить, что при перекрашивании нужно удалить всю свежую краску и наждачной бумагой сгладить и убрать дефекты. После этого можно приступать к повторной покраске.

Резюме

Появление шагрени после покраски авто никак не влияет на кузов, а только придает ему эстетически некрасивый вид. Так что владелец сам решает – удалять ее или оставить так, как есть. Покрасить авто без таких дефектов вполне возможно. Важно соблюдать все рекомендации и инструкции, и тогда кузов автомобиля будет блестящим и идеально гладким.

Что делать, если появилась шагрень при покраске автомобиля?

Шагрень после покраски автомобиля

Часто происходят случаи, когда после самостоятельного окрашивания автомобиля автолюбители нарушают важную технологическую последовательность проводимых операций либо пренебрегают специальными рекомендациями по применению краски, которые есть в инструкции завода-изготовителя.

Последствиями таких действий чаще всего является шагрень. Дефект, который получил прозвище «автомобильный целлюлит», обычно проявляется в плохом слиянии всех капель краски на поверхности. Хотя шагрень не влияет на целостность покрытия, но его внешний вид сможет основательно испортить.

Как можно убрать шагрень своими руками? Возможно ли не допустить возникновения такого дефекта в условиях гаража? В статье мы подробно попытаемся рассмотреть главные причины появления шагрени после покраски, а также расскажем как от неё избавиться.

Причины появления шагрени

После покраски, как автомобиля в целом, так и отдельных его частей шагрень может возникнуть по следующим причинам:

  • Красящее средство изготовлено по неверной рецептуре. Результатом является низкое значение вязкости, которого недостаточное для равномерного нанесения слоя на всю окрашиваемую поверхность авто.
  • Невыполнение указанных рекомендаций производителя во время изготовления красящего средства. Результатом является добавление в состав краски неверного разбавителя (более резкого для такой смеси).
  • Неверная регулировка используемого краскопульта. Результатом является слишком низкое либо слишком высокое давление воздуха.
  • Использование для краскопульта довольно большого сопла. При этом дефекты могут появиться именно из-за того, что полученный красящий состав разбрызгается по всей поверхности, а не распылится, как необходимо.
  • Неблагоприятный микроклимат в рабочем покрасочном боксе. Пониженная или повышенная температура способна вызвать разные дефекты во время покраски, также и шагрень.
  • Несоблюдение условий хранения применяемого красящего средства. При использовании краски, которая хранилась в помещении с особо низкой температурой, смесь в таком случае плохо растекается по окрашиваемой поверхности авто.
  • Не выдержано нужное время, а также технология высыхания всего покрытия между нанесением последовательных слоев или в случае использования воздушного потока покрасочного пистолета.
  • Шагрень также возникает при покраске в специализированных автомобильных сервисах. Для того, чтобы не допустить появления дефекта необходимо знать и меры, которые позволят избежать его появления.

Как не допустить появления шагрени?

Шагрень после некачественной покраски автомобиля. Нажмите на фото для увеличения.

Покрасить автомобиль без возникновения каких-либо дефектов можно при соблюдении всех установленных технологий, а также использовании наиболее качественных инструментов и материалов. Опытные специалисты советуют дополнительно придерживаться советов, которые позволят качественно окрасить авто и не допустить возникновения шагрени:

  • Во время замешивания красящих средств необходимо применять лишь рекомендованные пропорции, а измерения будут точными в случае использования мерной тары.
  • Выбирать растворитель нужно в соответствии с рекомендациями производителя, а также с учётом вентиляционных и климатических факторов и объема работ.
  • Верная регулировка краскопульта, которая производится по показателям давления и характеристик, указанных в личном паспорте на изделие. Регулировать краскопульт нужно после каждого применения.
  • Необходимо установить и поддерживать благоприятной температуры в покрасочном боксе. Воздух в боксе должен быть от +19°С до +21°С.
  • В месте, где хранятся лаки и краски, должен быть вполне благоприятный микроклимат. Воздух должен быть от +19°С до +21°С.

Удалять шагрень и прочие дефекты после окрашивания — это самый трудоемкий, а также затратный процесс, в отличии от соблюдения описанных рекомендаций и требований.

Как можно устранить шагрень?

К большому сожалению, зачастую не удается соблюдать на нужном уровне все работы по покраске авто. Результатом этого могут быть различные дефекты покраски, в том числе и шагрень. Как можно убрать дефекты после покраски авто?

Полировка поверхности

После высыхания краски нужно зачистить всю дефектную область с помощью абсолютно любого абразивного материала ( к примеру, наждачная бумага). Абразив зависит в основном от степени повреждения поверхности авто. Полировка — это окончательный процесс избавления от дефекта, с помощью нее появляется блеск и глянец.

Перекраска

В некоторых случаях, когда полировка не убирает дефекты окрашивания важно будет произвести именно перекрашивание всей поверхности. Перед перекрашиванием необходимо сгладить самые дефектные участки мелкозернистой наждачкой.

Покрасить авто без появления шагрени — это правило, а не исключение. При этом ее возникновение — это небольшая трагедия. Шагрень — это только косметический изъян и она никак не угрожает целостности кузова и покрытия. Удалять либо оставить шагрень после окрашивания машины решает сам автовладелец, всё зависит лишь от внешнего вида и степени дефекта.

Покраска машины — это довольно непростой технический процесс, который требует обязательного выполнения всех требований и условий.

Покрасить машину без возникновения шагрени вполне доступно для любого автолюбителя, главное строго соблюдать указанные требования, а также рекомендации изготовителей красящих материалов.

Эффективные способы удаления шагрени

При покраске авто или части его кузова порой возникает косметический дефект в виде мелкой неровности поверхности (шагрень), который внешне напоминает апельсиновую корку. Появления такого изъяна возможно на любом этапе нанесения лакокрасочных смесей и даже при лакировке, если они выполняются с нарушениями технологической последовательности или без соблюдения рекомендаций, содержащихся в инструкции к краске.

Неровности могут иметь как незначительные размеры (доли миллиметра), так и быть очень существенными по величине (0,5-0,7 сантиметра). Кроме того, на визуальную видимость дефектов влияет цвет покрытия. Белый шагрень заметен на авто гораздо сильнее, чем подобные изъяны на кузове темных оттенков. Поэтому владельцы светлых транспортных средств чаще обеспокоены тем, как убрать шагрень.

Причины образования шагрени

Начинающие маляры очень часто сталкиваются с проблемой шагрени после покраски авто. Конечно, соблюдение технологии и ответственный подход к работе помогут свести к минимуму возможность образования дефектов. Но для того, чтобы полностью избавиться от шагрени, потребуются еще и идеальные атмосферные условия с определенным уровнем влажности и температурой.Среди основных факторов, которые способствуют появлению подобных недостатков, можно выделить следующие:

  1. Неправильная регулировка пульверизатора. Если сопло пистолета находится не на оптимальном расстоянии, то такое его расположение часто приводит к разбрызгиванию краски. Поэтому важно правильно подобрать диаметр распыляющего отверстия аппарата и предварительно отрегулировать воздушную струю.
  2. Несоответствие микроклимата в боксе. Для равномерного высыхания лакокрасочных изделий необходимо обязательно придерживаться температурного режима. Так, если в ангаре слишком жарко, то это может привести к повышенному испарению растворителя и преждевременному застыванию краски. В противном случае, она будет сохнуть очень медленно, образовывая сгустки.
  3. Неравномерная работа компрессора. Следствием воздушных «плевков» этого электрического аппарата является неравномерное распределение эмали и образование шагрени.
  4. Химическая несовместимость растворителя с лаком или грунтовкой. Вопрос выбора растворителя, соответствующего грунту и лаку, является чрезвычайно актуальным. И в случае пренебрежения этим фактором вся работа может пойти насмарку.
  5. Недостаточная вязкость краски. Данная проблема может иметь место, если была нарушена технология приготовления ее состава, выбрана неправильная тара для отмеривания дозировки компонентов. Покраска авто – мероприятие очень серьезное, и здесь нельзя добавлять отвердитель и разбавитель «на глаз», не придерживаясь пропорции.
  6. Хранение красящего состава в прохладном месте.

Конечный результат зависит от качества проведения работы на каждом этапе. Грунтование, эмалировка, лакировка кузова авто – все это должно быть выполнено на высочайшем уровне. Даже незначительная ошибка на одном из шагов может привести к проявлению дефекта после окончания покраски и сушки.

Способы удаления шагрени

Профессиональные маляры прекрасно знают на собственном опыте, как убрать шагрень. Удалить ее можно двумя основными способами:

Первый метод является более предпочтительным, и если ситуацию с некачественным нанесением краски еще можно исправить, то применяют именно его. Второй вариант – эта крайняя мера, на которую мастеру приходится идти в случае полного провала.

Полировка

Незначительные неровности на поверхности авто появляются даже в случае покраски в условиях, близких к идеальным. Простые шероховатости можно убрать путем зачистки, используя любые абразивные материалы. На начальном этапе полировки применяется наждачная бумага с зернистостью от Р1200 до Р1500: небольшой резиновый или деревянный брусок оборачивается шлифовальной шкуркой и происходит плавная, равномерная обработка поверхности, имеющей дефекты. В ходе процесса периодически необходимо смывать с рабочего мета образовавшуюся пыль и микрочастицы краски. Для этого рекомендуется использовать чистую дистиллированную воду, излишки которой удаляются резиновой губкой.

После черновой обработки проводится чистовое матирование номерами абразивной бумаги Р2000 или Р2500. На завершающем этапе на кузов наносятся специальные пасты, после чего поверхность приобретает глянец и блеск.

Также для удаления шагрени производят специальные шлифовальные диски Trizact для полировочной машинки. Они имеют мягкую подложку, на которую напыляют абразивные частички с зернистостью Р2000 или Р3000. Такие приспособления существенно облегчают работу и не оставляют после себя глубоких царапин.

Перекраска

В случае если краска легла на поверхность неудачно и белый шагрень остался даже после механической обработки, придется начинать работу с самого начала. При этом необходимо будет полностью удалить старое покрытие, чтобы его огрехи не проявились в дальнейшем. К тому же предыдущий защитный материал может оказаться несовместимым с новым. Поэтому перекраска является весьма трудоемкой операцией.

Альтернативные способы нанесения краски на корпус авто

Максимально избежать возможности возникновения неровностей и косметических изъянов поможет порошковая покраска автомобилей. Данная технология позволяет получать высококачественное полимерное покрытие с минимальным расходом материала и хорошими эксплуатационными свойствами. А специальные добавки, которые регулируют растекание и имеют хорошую устойчивость против коррозии, обеспечивают металлу кузова надежную протекцию.

Порошковая краска метод обладает рядом неоспоримых преимуществ, что обусловило популярность его применения в современной автомобильной промышленности.

Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее об этом по ссылке.

  • Абсолютно легально (статья 12.2.4).
  • Скрывает от фото-видеофиксации.
  • Устанавливается самостоятельно за 2 минуты.
  • Не видна человеческому глазу, не портится из-за погоды.
  • Гарантия 2 года,

Шагрень после покраски автомобиля – как бороться с неприятностью?

Покраска автомобиля – это сложная и специфическая задача, которую нужно выполнять профессионально. Если покрасочный процесс поставлен неправильно, после его завершения придется удалять множество неприятных мелочей. Это затянет время выполнения работы, сделает внешний вид машины менее качественным. Бугры краски, неприятные потеки и капли, точки и неравномерный слой – все это случается при неумелом подходе к авто или неправильных условиях. Шагрень при покраске авто возникает порой даже у специалистов с большим опытом.

Шагрень – это «апельсиновая корка», которая может быть очень заметной или довольно мелкой. Если покраска производится специалистом в камере, то этот эффект не будет бросаться в глаза. Если же применяются качественные материалы и хорошее оборудование, можно и вовсе избежать такой неприятности. Убирать такие эффекты можно как с переделыванием работы на определенном участке, так и без покраски. На красивом авто нельзя допускать возникновение шагрени. Давайте ближе рассмотрим этот момент.

Почему может возникнуть шагрень на вашем автомобиле?

Бугры лакокрасочного материала на автомобиле можно увидеть при непрофессиональной покраске. Неправильное расстояние пистолета от металла или неверные движения рукой приводят к плохому наложению краски на поверхность. Но это не единственная причина возникновения такой неприятности. Малый опыт исполнителя стоит всегда учитывать, не допуская новичка к ответственным работам на дорогих участках. Шагрень может возникать на кузовных деталях авто и по следующим причинам:

  • низкое качество краски – в таком случае убрать этот дефект любыми методами будет очень сложно;
  • плохая работа компрессора при выполнении покрасочных работ, низкое или слишком высокое давление;
  • забившийся краскопульт, который не мылся должным образом достаточно давно, плохое распыление;
  • некачественная подготовка металла перед выполнением окраски, текстурная поверхность шпаклевки;
  • плохое качество грунта, которым вскрывался участок детали перед нанесением лакокрасочного материала.

От причины появления шагрени зависит и выбор метода, которым можно будет убрать эффект. Можно выделить два варианта обработки авто, чтобы устранить такие последствия. Это обработка со снятием слоя краски, а также без покраски авто повторно. Если на авто по всей поверхности возникает шагрень после покрасочных работ, придется подойти более серьезно к устранению проблемы. Скорее всего, подготовка была выполнена некачественно.

Устраняем дефект – главные методы борьбы без окраски

Чтобы спасти авто от шагрени и не перекрашивать машину еще раз, затрачивая огромные деньги на материалы, можно попробовать устранить дефект с помощью полировки. Но в этом случае технология полировки будет несколько иной, чем при стандартном освежении лакокрасочного покрытия. Важно соблюдать все особенности и стадии полировочного процесса:

  1. Подождите сутки после покраски, чтобы ЛКП качественно схватилось.
  2. Воспользуйтесь наждачной шкуркой с зернистостью 1500 и заматируйте поверхность.
  3. Можно использовать технологию замывки для матирования верхнего слоя.
  4. Далее нанесите полировальную абразивную пасту на поврежденное место.
  5. Используйте полировочную машину с войлочным мягким кругом для полировки.
  6. Повторите процедуру после окончания пасты на участке еще несколько раз.

Останется только смыть неиспользованные остатки пасты и оценить результат. Но если покраска была выполнена слишком некачественно, полировочные работы не всегда помогут исправить ситуацию. Иногда придется воспользоваться кардинальным методом исправления ошибок и перекрашивать часть автомобиля.

Убираем «апельсиновую корку» с помощью качественной покраски

Даже многие специалисты с большим опытом порой задаются вопросом, как убрать шагрень после покраски авто. Это довольно сложная задача, которая в каждом отдельном случае выполняется индивидуально. Чтобы избавиться от неприятностей на поверхности металлических деталей, от различных бугров и ямок, придется выполнить следующие процедуры:

  1. Замыть краску до самого грунта, не оставив старой эмали на участке с повреждениями.
  2. Оценить качество грунта, при необходимости замыть и его до металла.
  3. Выполнить обработку металла для устранения неприятных эффектов в будущем.
  4. Вскрыть место новым слоем грунтовки, снова замыть его верхнюю часть для ровной поверхности.
  5. После высыхания грунта окрасить участок с использованием качественной эмали.

Также после завершения всех процессов необходимо качественно отполировать ЛКП, убедившись в отсутствии неприятных эффектов. Авто будет выглядеть отлично, если все процессы проведены качественно. Но в случае локальной покраски возможны и другие проблемы. Если переход на старое покрытие не будет выполнен профессионально, придется столкнуться с видимым пятном локальной покраски. Так что такая задача тоже выполняется только специалистами.

Подводим итоги

Неприятный дефект шагрени на кузове вашего авто может возникнуть при окраске металлических деталей. Чаще всего данный эффект присутствует при работе неопытного специалиста, но может возникнуть и по другим причинам. Важно вовремя заметить «апельсиновую корку» на кузовных деталях и произвести восстановление для устранения неприятного визуального дефекта. Устранить его можно с помощью полировки или перекрашивания участка.

Конечно, лучше не допускать некачественной покраски, так как убрать эту неприятность без видимых визуальных последствий на автомобиле будет очень сложно. Порой специалистам приходится перекрашивать полностью всю деталь, на которой возникла шагрень. Даже если при окраске машины возникла такая неприятная ситуация, все можно устранить. Прочтите инструкции по борьбе с таким явлением и выполните все процедуры качественно и без лишних нервов. Это поможет снова сделать машину красивой.

«

Отличная статья 0

виды лаков и особенности нанесения

Автомобильные лакиАвтомобильные лакиКанули в Лету те времена, когда можно было провести четкую грань между автомобильными красками и лаками. На сегодняшний день лаковое покрытие автомобиля – это, фактически, та же эмаль, но лишенная пигмента, прозрачная.И к его нанесению предъявляют такие же требования, как и к покраске машины. Это финальный слой, который наносится после всех предыдущих. Именно он контактирует с окружающей средой, поэтому на первый план помимо эстетических качеств выходит и защитная функция лака.

Разновидности автомобильных лаков

Наиболее распространенными являются следующие виды лака:

Глифталевый

Вне специальной камеры для покраски автомобиля нанесение глифталевого покрытия должно происходить с соблюдением мер безопасности в достаточно вентилируемом помещении без пыли. После нанесения глифталевый лак сохнет дольше, чем, например, целлюлозный. Но он превосходит последний по интенсивности блеска без дополнительной полировки.

Наносят лак при температуре 20°C , сушат – при 60°C. Модификация с добавлением отвердительного активатора делает покрытие более устойчивым к механическому воздействию. Материалы, затвердевающие под действием температуры и эпоксидная подложка более подходят для использования в комплекте с этим видом лака, чем термопластичный материал. Это обусловлено плохой переносимостью температурных скачков.

Если добавить в лаковый состав легкий разбавитель, то даже в условиях плохой вентиляции и комнатной температуры можно добиться быстрого высыхания и образования пленки. Покраска горячим способом, когда лак, нагретый до 70°C распыляют краскопультом на деталь, нагретую в компрессоре на 10°C, исключает необходимость в разбавителе.

Целлюлозный

Один из первых лаков, который стал применяться для окраски авто. Его применение в автомобильной отрасли на сегодня почти сошло на нет. Причиной этому послужили слабый блеск, быстрая потеря интенсивности окраски и воспламеняемость целлюлозы по сравнению с более современными средствами.

Матовый лак с отвердителемМатовый лак с отвердителем

Матовый лак с отвердителем

Акриловый

Эта – один из лучших вариантов, предлагаемых на сегодняшний день рынком лакокрасочной продукции для авто. Полиакрилаты делятся на два подвида:

  1. Термопластичный, отвердение которого происходит в результате испарения растворителей;
  2. Термотвердеющий, который застывает при высокой температуре и не может быть нанесен в домашних условиях;

Полиуретановый

Двухкомпонентный лак, предусматривающий использование отвердителя. За счет последнего сразу начинается реакция отвердения. В ходе нее происходит высыхание нанесенного на поверхность автомобиля лака. Отвердитель добавляют в лак за 10 минут до начала покраски. Распыляют при комнатной температуре в 3 захода. Первый нужен как связка, второй – основной и финишный третий. В промежутках между их нанесением происходит сушка в течении 15 мин. После третьего слоя период окончательной сушки поверхности авто увеличивают до часа.

Особенности нанесения акрилового лака на авто

Чтобы покрытие автомобиля акриловым лаком было качественным, необходимо соблюсти ряд требований:

  1. Способ «мокрым по мокрому» (покрытие лаком не высохшего слоя краски) исключает необходимость предварительной подготовки поверхности. Быстрое высыхание лака требует повышенной аккуратности и сноровки при его нанесении. Процесс нанесения лакаПроцесс нанесения лака

    Процесс нанесения лака

  2. Матирование желательно производить с использованием воды и абразива Р1000-Р1500. Крупнозернистая наждачка может поцарапать краску, а мелкое зерно понижает адгезию.
  3. При выборе обезжиривателя необходимо избегать агрессивных составов, способных нарушить предыдущие слои покраски авто. В частности, растворитель №646 вместе с жировыми пятнами удаляет и слой краски. Поэтому его использование недопустимо.
  4. Из-за разности в высыхании не следует применять акриловые лаки после алкидных эмалей. При этом акрил хорошо сочетается с эпоксидной либо целлюлозной грунтовкой.
  5. Лак на авто наносится 2-4 слоями: первый – основной тонкий и последующие корректирующие. Для ускорения сушки рядом с машиной можно поставить рефлекторные лампы оптимальная температура, обеспечивающая быстрое высыхание в камере, составляет 60-70°C.

Возможный дефект: подтеки лака

Какими бы современными ни были применяемые средства, это не гарантирует отсутствие дефектов после покраски автомобиля. Наиболее распространенным из них являются подтеки лака. Вследствие чего они появляются? Как их убрать? Рассмотрим эти вопросы подробнее.

Возможные причины подтекания лака

Итак, на авто появились подтеки. Перед тем, как пытаться их убрать, выясним причины их появления:

Подтек лака на переднем бампере автомобиляПодтек лака на переднем бампере автомобиля

Подтек лака на переднем бампере автомобиля

  • Излишний слой покраски.
  • Медленное испарение растворителя, содержащегося в покрытии.
  • Распылитель в процессе нанесения расположен слишком близко к поверхности автомобиля.
  • Недостаточное время для сушки после покрытия одним слоем лака и перед нанесением последующего.
  • Слишком быстрое распыление также способно привести к появлению подтеков.
  • Избыточное давление воздуха.

Способы устранения подтеков

Существует два наиболее эффективных способа устранить подтеки и восстановить идеально равную поверхность автомобиля. Рассмотрим подробно каждый из них:

  1. Непременным условием эффективности этого метода является абсолютное высыхание лака после нанесения. Минимум – в течении 12 часов. Впрочем, это время можно сократить при сушке инфракрасными лампами или промышленным феном. Затем следует нанести на участок авто с подтеком акриловую однокомпонентную шпатлевку резиновым шпателем. После чего смоченный в воде слой шпатлевки зачищаем наждачкой Р2500, убираем тем самым и подтек. Нужно избегать излишнего давления и выхода за пределы дефектного участка.
  2. Подтеки лака после покраски также можно убрать лезвием от строительного ножа. Для этого располагаем нож перпендикулярно поверхности авто и соскабливаем подтеки покрытия (ни в коем случае не резать!)Усилие, с которым нажимаем на нож, должно быть небольшим.

Таким образом, даже при наличии дефектов покраски вполне реально добиться качественного покрытия автомобиля лаком своими руками. Существуют эффективные способы убрать подтеки, после применения которых поверхность автомобиля будет выглядеть, как новая.

admin

E-mail : admin@volonter61.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
