Признаки неисправности карданного вала – симптомы неисправности, ремонт, разборка подвесного подшипника, а также его износ, если стучит стучит подвесной подшипник, схема его устройства поможет определить признаки неисправности

  • 21.07.2020

Содержание

Распространенные неисправности карданного вала

Утечка масла в сочленении коробки и передней части карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

  1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
  2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Тяжелые удары или стук сразу после включения коробки передач, вибрация при наборе скорости

Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

  1. Наиболее распространённой причиной является неисправность крестовины карданного вала. При ее разрушении появляется сильный люфт и, как следствие — удары. Необходима замена крестовины.
  2. Ослабление затяжки болтов карданного вала. Внимательно осмотрите все болты и надежно затяните. Если болты не трогали ближайшее время, то проблема не в них.
  3. Сильно изношены подвижные шлицы карданного вала. Для устранения неисправности, производиться замена шлицов кардана.
  4. Сильный люфт в комплекте под подшипник. Обычно сопровождается частой заменой подшипника карданного вала. Лечиться установкой комплекта под опору.

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

  1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
  2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет — заменить.

Вибрация – как основная неисправность кардана

Прежде чем искать неисправности карданного вала, убедитесь в отсутствии дисбаланса на колесах.

Если вибрация карданного вала проявляется в определенном диапазоне скоростей (от 60 до 80 км/ч, от 90 до 120 км/ч) – это хорошая вибрация, которую устраняет балансировка карданного вала. Как правило, такого рода вибрация появляется после ремонта карданного вала: замены крестовины, подшипника, укорачивания и удлинения или разборкой-сборкой кардана не по заводским меткам.

Если вибрация началась внезапно с определённой скорости и постоянно увеличивается с ее набором. При этом ремонт карданного вала не производился. Необходимо проверить следующие неисправности:

  1. Нарушение плавности хода и люфты в крестовинах. Необходимо заменить изношенные шарниры.
  2. Попадания инородного тела (вплоть до песчинок) при установке кардана на мост, раздатку, коробку. Отчистить от грязи фланцы кардана и приемные фланцы на автомобиле.
  3. Люфт в подвижных шлицах или неподвижных шлицах (комплекте под опору) карданного вала. Необходима замена шлицевых соединений.
  4. Отрыв или крайняя степень коррозии балансировочных пластин. Осмотрите кардан, при отрыве пластины, очень хорошо видно место ее крепления. Устраняется балансировкой.
  5. Налипшая грязь на карданном вале. Очистите вал от грязи.
  6. Гнутая труба, вследствие механического удара при наезде на булыжник или бордюр. В некоторых случаях лечиться правкой трубы на гидравлическом прессе. В среднем, при деформации трубы более чем на 1,5 миллиметра меняется на новую.

Как удостовериться, что вибрация от кардана

Во время движения по тахометру заметьте величину оборотов двигателя, при которых появляется вибрация. Затем на другой передаче доведите обороты до возникновения такого же явления.

  1. Если вибрация возникает на одних и тех же оборотах, но на разных передачах, то причина неисправности не в кардане, поскольку скорость его оборотов была разной.
  2. Если вибрация исчезает или уменьшается при работе на другой передаче при одних и тех же оборотах двигателя, то проверьте выше описанные возможные причины неисправности.

Звон в трубе карданного вала

  1. Отлетела крышка шлицов, препятствующая попаданию смазки в трубу. Необходимо разрезать кардан, и приварить крышку на место.
  2. Обрыв или отслоение опоры свинцового сердечника, установленного в трубе для компенсации дисбаланса. Только замена карданного вала.

Звон от карданного вала

Проверить посадку защитного пыльника опоры. Если болтается, выставить и прихватить сваркой.

Скребущий звук

Проверьте, не задевает ли карданный вал картер коробки передач, выхлопную систему по характерным следам.

Вой или свист от привода

  1. Износ подшипника карданного вала. Необходима замена подвесного подшипника.
  2. Износ подшипника в раздатке или коробке.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

Неисправности карданного вала

 Неисправности карданного вала проявляются по-разному. В зависимости от проявлений можно понять,  что именно нуждается в ремонте. Если проблема несложная – можно попробовать исправить проблему самому, если нет – доверьтесь службе по ремонту карданов.

Если вы слышите тяжелые удары, стук при включении коробки передач и вибрацию при увеличении скорости:

  • Скорее всего разрушилась крестовина карданного вала. Удары вы слышите из-за образовавшегося люфта. Крестовину следует заменить.
  • Возможно, ослабились затяжки болтов кардана.
  • Износились шлицы кардана. Необходимо их заменить.
  • Стуки может давать и люфт в комплекте под подшипник. В основном исправляется заменой подшипника. Либо исправляется установкой комплекта под опору.

Протечка масла в месте соединения передней части кардана и коробки:

  • Сальник коробки пришел в негодность. Со временем уплотнительное кольцо дубеет, а между сальником и штоком карданного вала образуется щель. Исправляется заменой сальника.
  • Неисправность шлиц кардана. На них образуются шероховатости и заусеницы. Их можно попробовать убрать шкуркой – нулевкой. Если не поможет – шлицы заменяют.

Скрип постоянный или периодический.

Причем он появляется при нажатой педали газа, а когда отпускаешь педаль – шум пропадает.

  • Клин крестовины кардана. Часто сопровождается ржавыми потеками на крестовине. Следует учесть, что шприцовка тут не поможет, так как подшипник стакана деформирован. Меняйте шарнир.
  • Клин ШРУСа кардана. Помогает переборка со смазыванием. Если не помогает – заменяем.

Вибрация.

Если вибрация появляется на скоростях 60-80 км/ч и 90-120 км/ч, то просто нужна балансировка кардана. Часто появляется после его ремонта.

Если же вибрация началась внезапно при движении и при увеличении скорости усиливается, нужно проверить следующее:

  • Проверьте крестовины на люфты. Замените изношенные шарниры.
  • Осмотрите на наличие инородного тела фланцы кардана и приемные фланцы автомобиля. Причиной может быть самое мелкое инородное тело.
  • Люфт в шлицах. Замените шлицевые соединения
  • Коррозия или отрыв балансировочных пластин.
  • Гнутая труба при наезде на твердый предмет днищем. Иногда трубу можно выправить на гидравлическом прессе. Вообще, если деформация произошла на 1,5 мм – уже нужно менять на новую.

Чтобы убедиться, что вибрирует авто из-за кардана, то при движении заметьте показания тахометра, когда появляется вибрация. Потом перейдите на другую передачу и разгонитесь до начала вибрации. Если вибрация возникает на одних и тех же оборотах, то дело не в кардане.

Звенит в трубе кардана

  • Отпала крышка шлицов. Нужно разрезать кардан и приварить крышку.
  • Оборвалась или отслоилась опора свинцового сердечника. Ремонт кардана не поможет, нужна замена.

Звенит кардан.

Нужно проверить. Как сидит пыльник опоры. Приварить, если болтается.

Появляется скребущий звук.

Кардал задевает картер коробки передач или выхлопную сиситему.

Привод воет или свистит

Износился подшипник кардана, в раздатке, или в коробке.

Шуршащий звук.

Неисправен подшипник кардана.



Ошибка

Основные причины неисправности карданного вала «Триада Кардан»

Неисправности карданного вала могут проявляться по-разному. Вибрация, удары из-под днища автомобиля, гул усиливающейся при наборе скорости – все это может быть связанно с неисправностью кардана. В зависимости от проявлений можно понять, что именно нуждается в ремонте.

Некоторые, не сложные неисправности кардана можно исправить самостоятельно, для этого необходим минимальный набор инструментов и базовые знания устройства карданного вала. В случае серьезной проблемы рекомендуем обратиться к специалистам, так как неквалифицированный ремонт может привести кардан в неремонтопригодное состояние.

Удары, пинки при включении коробки передач

Если появились металлические удары при трогании и вибрация при увеличении скорости:

  • В первую очередь необходимо проверить состояние крестовины карданного вала. Скорее всего, крестовина разрушилась. Удары появились вследствие образования люфта в игольчатом подшипнике крестовины. Крестовину следует заменить.
  • Проверить затяжку болтов кардана.
  • Проверить подвижные шлицы на люфт. В случае износа необходима их замена.
  • Также удар может появиться из-за люфта в неподвижных шлицах под подвесной подшипник. Исправляется заменой неподвижных шлицов.
  • Люфт ШРУСа кардана. Иногда помогает переборка со смазыванием. Если удар не пропал – тогда замена.

Скрип постоянный или периодический

Писк или скрип может быть постоянным или периодическим при нажатии на педаль газа. На хорошо прогретой машине может вовсе пропадать.

  • Заклинила крестовина карданного вала. Часто сопровождается вибрацией. Определить можно по наличию ржавых подтеков из-под сальника игольчатого подшипника крестовины. В этом случае поможет только замена крестовины, так-как игольчатый подшипник деформировал крестовину.
  • Износ подшипника промежуточной опоры карданного вала. Часто проявляется в холодную погоду. Требуется замена подшипника или опоры в сборе.

Постоянный гул, вой или свист, нарастающий со скоростью

Появление постоянного шума, свиста или гула, который усиливается с увеличением скорости автомобиля означает что изношен подшипник в промежуточной опоре. Со временем смазка в подшипнике промежуточной опоры высыхает, в него попадает вода и возникает коррозия.

  • Необходима диагностика состояния подвесного подшипника карданного вала.

При выявлении неисправности подшипника не стоит затягивать с его заменой. Подшипник может заклинить и провернуть посадку, на которой он плотно запрессован. В этом случае простая замена подшипника не решит проблему, так как он быстро выйдет из строя. Потребуется восстановить посадочное место или заменить деталь на новую.

Протечка масла в месте соединения передней части кардана и коробки

  • Сальник приемного фланца на коробке пришел в негодность. Со временем уплотнительное кольцо дубеет и образуется щель между сальником и штоком карданного вала. Требуется замена сальника;
  • Если на кардане подвижные шлицы входят в коробку, необходимо проверить шлицевую втулку. Возможно, появились шероховатости и заусеницы. Можно попробовать убрать шкуркой – нулевкой. Если не поможет – шлицы заменяют.

Звон в трубе кардана

  • Отвалилась крышка шлицов, предотвращающая попадание смазки в трубу. Исправляется путем разрезания кардана и приваркой крышки на место
  • Оборвалась или отслоилась опора свинцового сердечника в трубе. Ремонт кардана в этом случае не поможет, труб со свинцовыми сердечниками отдельно не выпускают. Нужна замена карданного вала
  • Попадание окалины после сварки карданного вала. Обычно при эксплуатации не слышны. Но если окалина большая возможно появление звона. Исправляется путем разрезания кардана

Звон от карданного вала

Нужно проверить грязеотражатель промежуточной опоры. Если болтается, необходимо отцентровать и прихватить сваркой в четырех точках.

Появляется скребущий или шоркающий звук

Кардан при вращении задевает корпус автомобиля. Обычно цепляет картер коробки передач или выхлопную систему.

5/5  ★ ★ ★ ★ ★


Наверх

Как понять, что вашему автомобилю требуется замена крестовины карданного вала

Любые проблемы с автомобилем становятся причиной для нервов – особенно когда речь идет о такой важной детали, как карданный вал. Даже малейшая неполадка в его работе ставит под угрозу не только автомобильные системы, но и безопасность водителя во время езды. Поэтому при первых признаках поломки следует обращаться к специалистам.

Карданный вал и его крестовина – почему они так важны

Карданный вал – в простонародье просто кардан – является важной частью трансмиссии в конструкции заднеприводных и полноприводных автомобилей. Его задача – передача крутящего момента под углом. Также его называют еще «опорой автомобиля», так как он предоставляет необходимую для правильного функционирования жесткость.Карданный вал и крестовина

Кардан представляет собой две полые трубы, соединенные с помощью крестовины. Крестовина – это сердце карданного вала, потому что именно она отвечает за передачу вращения. По сути, это – шарнир в виде креста, который совершает движение за счет подшипников. Кроме своих главных функций, она помогает автомобилю сохранять баланс на неровной дороге и гасит сопротивление кардана.

Карданный вал в целом и крестовина в частности – это сердце трансмиссии. Эти устройства обеспечивают плавный и ровный ход транспортного средства, чувствительное управление и комфортную езду. Их выход из строя чреват многими неприятностями: ослабление крепления, люфт между двумя валами и увеличение нагрузки на крестовину могут привести к обрыву вала и, как следствие, к аварийной ситуации. Как не допустить этого и вовремя заметить проблему?

Признаки поломки крестовины кардана

Опытному водителю, хорошо знающему свою машину, обычно не составляет труда заметить даже самое незначительное изменение в работе автомобиля, однако проблемы, связанные с карданом, зачастую становятся заметными, когда уже слишком поздно. Специалисты отмечают, что легче всего определить поломку крестовины можно по звуку. Сам водитель не всегда может его услышать, поэтому проверять автомобиль лучше вместе с помощником, находящимся вне салона. О чем же должны сообщить следующие звуки:

  • Удары и стуки при включении коробки передач явно указывают на то, что крестовина неисправна. Ее неспособность удерживать вал создает перекос – люфт, который и является причиной резких ударов.
  • Скрип при движении или ускорении может быть следствием деформации подшипника крестовины. Если не провести срочную замену, дальше шарнир будет только разрушаться.
  • Вибрация ходовой части может быть проявлением многих неисправностей, но самая частая – это износ подшипников крестовины.

Важно! Даже эта скромная информация является поводом для обращения в автомастерскую для более тщательного и подробного осмотра кардана. Сами вы можете провести визуальный осмотр. Обращайте внимание на внешнюю деформацию запчасти и проверьте, нет ли утечки масла.

Причины неисправности крестовины

Неисправная крестовинаЗачастую поломка настолько серьезная, что исправить ситуацию может только полная замена шарнира, а то и всего кардана. Конечно, никого не обрадуют лишние траты, не говоря уже о времени простоя автомобиля. Поэтому хорошей идеей будет попытаться свести к минимуму риск неисправности. Две самые распространенные причины поломки шарнира:

  • Крестовина – достаточно крепкая деталь, но даже она подвержена износу. Особенно это заметно на грузовых автомобилях. Механические удары и неаккуратная езда значительно снижают эксплуатационный ресурс шарнира.
  • Неправильная установка и балансировка. Чаще всего от этого страдают бывшие в употреблении автомобили, чьи хозяева самостоятельно проводили ремонт кардана. При монтаже крестовины важна точность и надежность крепления, иначе возникнут вибрации, способные разрушить деталь.

Важно! Стоит отметить, что непрофессиональная установка или замена крестовины может привести к более обширным неисправностям всей системы трансмиссии, поэтому не нужно полагаться на свои силы или поручать эту работу людям без должного опыта и необходимых инструментов. Не создавайте себе лишних проблем – обращайтесь в специализированные центры по ремонту.

Ремонт или замена крестовины

Определить степень поломки шарнира и вероятность успешного ремонта можно, лишь сняв и разобрав крестовину. Обычно эта процедура проводится на демонтированном кардане.

Решение о замене или ремонте принимается на основе внешнего вида шарнира и его частей. Если речь идет об одном или нескольких стертых подшипниках, то эта проблема легко решается без полной замены. Однако если видна деформация крестовины – вмятины, трещины, погнутости – то ремонтом не обойтись.Замена крестовины

К сожалению, не все автовладельцы следуют этим правилам. Существует множество примеров неудачных попыток кустарного ремонта крестовины, которые привели лишь к более быстрому разрушению карданного вала, проблемам при езде и аварийным ситуациям. Любое механическое воздействие, особенно на уже поврежденный шарнир, уменьшает его способность переносить нагрузки, даже если в результате этих действий восстановится его внешний вид. Если ремонт и возможен, он должен проводиться обученным персоналом.

Важно! Вне зависимости от того, отремонтировали деталь или заменили на новую, после установки ее и кардана необходимо провести балансировку. Сделать ее качественно самостоятельно практически невозможно. Именно поэтому даже самые лучшие и дорогие шарниры, установленные в гараже, могут выйти из строя через несколько месяцев езды.

Как выбрать крестовину для своего автомобиля

Если после всех диагностических процедур стало понятно, что без новой детали автомобиль долго не проездит, пора подумать над вопросом выбора шарнира на замену. На что нужно обращать внимание?

  • Производитель. Отдавать предпочтение лучше всего известным названиям. Среди самых популярных и качественных — GWB, GKN, HD Parts.
  • О многом может сказать внешний вид детали. Если видны следы грубой механической обработки, заусенцы и другие дефекты, то перед вами изделие низкого качества.
  • Выбор крестовины осуществляется по форме и размеру стаканов подшипников – они должны соответствовать плотной посадке.

Важно! Проблемы с дешевыми крестовинами могут начаться уже на этапе их установки, поэтому не можем рекомендовать вам выбирать деталь по ее цене. Помните, что от прочности и надежности шарнира кардана зависят не только его долговечность, но и ездовые качества автомобиля и даже ваша безопасность.

Признаки износа или выхода из строя карданного вала

Наиболее распространенными признаками подобных неисправностей являются интенсивные вибрации и посторонние шумы (лязг, грохот и скрежет) в нижней части автомобиля.

Приводной вал (Карданный вал) – это цилиндрический вал, передающий крутящий момент от коробки передач (КПП) на ведущие колеса. Как правило применяется в заднеприводных (классических) и полноприводных автомобилей и соединяет трансмиссию с задней осью. Вращение выходного вала трансмиссии передается на приводной вал, который приводит в движение дифференциал. Последний приводит во вращение колеса.

Карданные валы очень точно отбалансированы и имеют тщательную развесовку, поскольку они вращаются на высоких скоростях и реализуют крутящий момент на колесах. Если в работе приводного вала наблюдаются какие-либо проблемы, то это влияет на управляемость автомобиля. Обычно они вызывают появление таких симптомов, которые однозначно указывают водителю на необходимость устранения неисправности приводного вала.

Интенсивные вибрации в нижней части автомобиля

Одним из первых симптомов выхода приводного вала из строя являются вибрации в нижней части автомобиля. При износе карданного шарнира или втулок может наблюдаться сильная вибрация приводного вала.

Перед установкой на автомобиль приводные валы тщательно балансируют для предотвращения вибраций. Их появление указывает на наличие неисправности приводного вала. Сильная вибрация приводного вала не только создает дискомфорт для пассажиров. Она также может привести к ускоренному износу компонентов трансмиссии, что, в свою очередь, способно вызвать возникновение других неисправностей.

Посторонний шум

Другим признаком неисправности приводного вала является наличие посторонних шумов. При износе или разрушении втулок, опорного подшипника или карданных шарниров вращение приводного вала может быть затруднено или нарушено. При этом могут наблюдаться посторонние шумы (лязг, грохот или скрежет) в нижней части автомобиля. При появлении подобных шумов необходимо как можно скорее произвести диагностику и ремонт автомобиля.

Приводные валы являются важным элементом трансмиссии, и любая их неисправность оказывает значительное влияние на управляемость автомобиля. Поскольку они находятся в нижней части автомобиля и соединены с трансмиссией, самостоятельная диагностика и ремонт могут вызвать затруднения. Если вы считаете, что приводной вал вашего автомобиля имеет неисправности, доверьте проверку квалифицированным специалистам. Они с точностью смогут установить необходимость замены приводного вала.

Признаки неисправности крестовины карданного вала «Триада Кардан»

К основным признакам неисправности крестовины карданного вала можно отнести появление металлических ударов, стук при включении коробки передач, скрип или вибрация при увеличении скорости. Если появились такие симптомы прежде всего, стоит проверить крестовину карданного вала.

  • Удар при включении передачи означает, что крестовина разрушилась, и в игольчатом подшипнике появился люфт. Люфт обычно сопровождается вибрацией, максимальная частота которой проявляется на 50-70 км/ч.

Диагностировать крестовину с люфтом можно на машине. Для этого необходимо взяться руками справа и слева от крестовины и повращать вал. Если в крестовине обнаружен люфт – необходима её замена.

  • Если ударов нет, но появилась вибрация, значит, заклинил игольчатый подшипник в крестовине. Если ее не заменить через некоторое время подшипник разрушиться и появиться удары;
  • Заклинивание крестовины кардана часто сопровождается постоянным или периодическим скрипом. Такая крестовина обычно определяется по ржавым потекам из-под уплотнителей на подшипнике. Шприцовка крестовины тут не поможет, так как игольчатый подшипник деформирован;
  • Скрип может появляется при нажатии на педаль газа, а когда отпускаешь педаль – он пропадает. Также он может пропадать через некоторое время на прогретой машине и снова появиться на «холодную». В любом случае такая крестовина требует замены.

Практически на всех современных легковых автомобилях, кроссоверах и микроавтобусах крестовины установлены методом «кернение». В отличие от крестовин под стопора, такая крестовина при разрушении быстро разбивает проушины на фланце или вилке. Поэтому рекомендуем при первых симптомах заменить изношенную запчасть.

5/5  ★ ★ ★ ★ ★


Наверх

НЕИСПРАВНОСТИ КАРДАННЫХ ВАЛОВ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Карданный вал — атрибут практически любого заднеприводного  и полноприводного автомобиля. Он входит в число незаменимых узлов трансмиссии, без которых автомобиль просто не поедет. Главная задача карданного вала — передать крутящий момент от одного агрегата к другому, оси валов которых между собой могут не только не совпадать, но и работать при постоянно изменяющихся межосевых расстояниях и к тому же в разных вертикальных и горизонтальных плоскостях. Кардан состоит из вала, скользящей вилки, двух крестовин (шарниров), двух фланец-вилок, уплотнений и, конечно же, деталей крепления (специальных болтов).Вал изготавливается из сварной или бесшовной трубы. С одной стороны к нему приваривается неподвижная вилка шарнира, а с другой — шлицевая втулка, на которую посажена подвижная скользящая вилка с шарниром. Шлицевое соединение кардана обеспечивает изменение его рабочей длины при работе подвески [4].

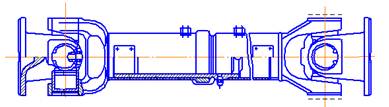

Рисунок 1. Карданный вал

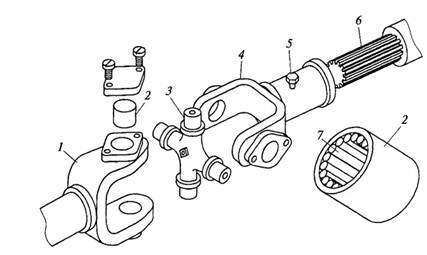

Устройство основных частей карданных передач приведено на (рис. 2). Карданный шарнир неравных угловых скоростей состоит из двух вилок — 1 и соединенных крестовиной 3. Одна из вилок иногда имеет фланец, а другая приварена к трубе карданного вала или имеет шлицевой наконечник 6 (или втулку) для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7[1].

Каждый подшипник размещается в корпусе 2 и удерживается в проушине вилки крышкой, которая присоединена к вилке двумя болтами, стопорящимися усиками шайбы. В отдельных случаях подшипники закрепляются в вилках стопорными кольцами. Для удержания смазки в подшипнике и защиты его от попадания воды и грязи имеется резиновый самоподжимной сальник [1].

Внутренняя полость крестовины через масленку заполняется смазкой, поступающей к подшипникам. В крестовине обычно имеется предохранительный клапан, защищающий сальник от повреждения под действием давления нагнетаемой в крестовину смазки. Шлицевое соединение 6 смазывается с помощью масленки 5 [1].

Рисунок 2. Детали карданного шарнира неравных угловых скоростей



Неисправности карданной передачи обычно проявляются в виде резких стуков в карданах, возникающих при движении автомобиля в момент перехода с одной передачи на другую и резком увеличении числа оборотов коленчатого вала двигателя(например, при переходе от торможения двигателем к разгону)[1].

Показателем нарушения нормальной работы кардана может быть его нагрев до высокой температуры (свыше 100°С). Это происходит вследствие значительного износа втулок и шипов кардана, игольчатых подшипников, крестовин и шлицевых соединений кардана, в результате чего нарушается центровка кардана и возникают значительные ударные осевые нагрузки на игольчатые подшипники [1]. Повреждения пробковых сальников крестовины кардана приводят к быстрому износу шипа и его подшипника. При техническом обслуживании карданную передачу проверяют резким проворачиванием карданного вала от руки в обе стороны. По величине свободного проворачивания вала определяют степень износа карданов и шлицевых соединений. Через 8-10 тыс. км пробега проверяют состояние болтовых соединений фланцев ведомого вала коробки передач и вала ведущей шестерни главной передачи с фланцами концевых карданов и крепления промежуточной опоры карданного вала [1].



Таблица 1.

Неисправности карданной передачи и способы устранения

Причина неисправности

Способ устранения неисправности

Вибрация карданного вала

1. Искривление трубы вследствие наезда на препятствие

1. Отрихтовать вал в сборе и отбалансировать динамически или заменить собранный вал

2. Износ подшипников и крестовин

2. Заменить подшипники и крестовины и отбалансировать динамически собранный вал

3. Износ втулок удлинителя и скользящей вилки

3. Заменить удлинитель и скользящую вилку и отбалансировать динамически собранный вал

Стуки при трогании с места и при езде в накат

1. Износ шлицев скользящей вилки или вторичного вала коробки передач

1. Заменить изношенные детали. При замене скользящей вилки отбалансировать динамически собранный вал

2. Ослабление болтов крепления фланцевой вилки к фланцу ведущей шестерни заднего моста

2. Подтянуть болты

Выбрасывание масла из сальников карданных подшипников

Износ пробковых колец сальников карданных подшипников

Заменить пробковые кольца, сохранив при переборке относительное положение всех деталей карданного вала. Если имеется износ крестовин и подшипников, заменить подшипники и крестовины и отбалансировать динамически собранный вал





Финальный и обязательный этап в ходе любого ремонта карданного устройства – это проведение его балансировки. Она нужна для окончательной проверки карданного вала и даже в случае обнаружения дисбаланса в уже собранном механизме, можно уравновесить его балансировочными грузиками, привариваемыми на трубу карданной передачи. Карданный вал, прошедший грамотную балансировку, должен функционировать фактически без единого звука. В итоге, сбалансированный карданный вал монтируется обратно на транспортное средство. Если ремонт был осуществлён качественно, то срок его службы будет гарантированно долгим [4].

Балансировка является заключительной операцией при ремонте и восстановлении карданных валов. Именно качество балансировки вала определяет надежность и долговечность работы всех узлов и механизмов трансмиссии именно для этого используется стенд для балансировки (рис. 3).

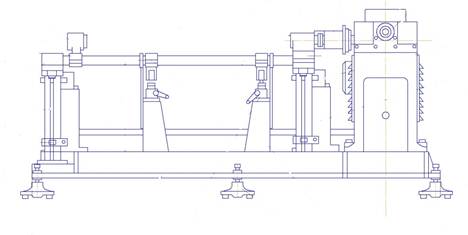

Рисунок 3. Стенд для балансировки  карданного вала



В данной статье рассмотрел неисправности карданных валов и способы их устранения. Так как своевременное обслуживание данного высоко нагруженного узла позволяет увеличить срок службы  и эксплуатацию  автомобиля.



Список литературы:

  1. Балансировка карданных валов основные сведения [Электронный ресурс]. – Режим доступа: http://oookin.ru/balance_kardan.htm (дата обращения:11.04.2016).
  2. Восстановление и ремонт карданных валов [Электронный ресурс]. – Режим доступа: http://kardanvalservis.ru (дата обращения:11.04.2016).
  3. Карданная передача .За рулем [Электронный ресурс]. – Режим доступа:. http://wiki.zr.ru/%D0%9A%D0%B0%D1%80%D0%B4%D0%B0%D0%BD%D0%BD%D0%B0%D1%8F_%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%B0%D1%87%D0%B0 (дата обращения:11.04.2016).
  4. Ремонт карданного вала своими руками [Электронный ресурс]. – Режим доступа:http://vgarazhe.org/hodovaya-agregaty/283-remont-kardannogo-vala.html (дата обращения:11.04.2016).
  5. Ремонт карданных валов [Электронный ресурс]. – Режим доступа: http://delay-auto.ru/remont/441-remont-kardanov.html (дата обращения 11.04.2016).
  6. Ремонт карданных валов  [Электронный ресурс]. – Режим доступа: http://delay-auto.ru/remont/441-remont-kardanov.html (дата обращения 11.04.2016).

admin

E-mail : admin@volonter61.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
