Эксплуатация и обслуживание генератора: диагностика ротора и возбуждение агрегата

Каждый опытный автолюбитель знает, зачем в автомобиле используется генераторный узел и какие проблемы могут возникнуть при его поломке. Это устройство является основным источником питания всего электрооборудования автомобиля во время его движения. Что необходимо знать о возбуждении узла, и как проверить ротор генератора — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Что следует знать о возбуждении генератора?

В соответствии со схемой обмотки возбуждения ротора генератора получает напряжение от источников постоянного тока. Эти источники зовутся возбудителями. В среднем мощность данного узла составляет около 0.3-1% от общей мощности устройства, а уровень номинального напряжения составляет от 100 до 650 вольт. Чем выше будет мощность устройства, тем больше будет возбуждение генератора.

Следует отметить, что схемы тока возбуждения, использующиеся сегодня, помимо основного возбудителя включают в себя также множество вспомогательных устройств. Совокупность всех компонентов зовется системой возбуждения.

Независимое возбуждение

Использование схем независимых обмоток возбуждения на сегодняшний день получило большое распространение. Ключевым преимуществом таких систем является то, что ток возбуждения синхронного генераторного узла никак не зависит от режима бортовой сети. Соответственно, такой вариант считается одним из самых надежных. В генераторных устройствах, мощность которых составляет до 100 МВт, функцию подачи тока возбуждения выполняет узел постоянного тока, подключенный к валу синхронного механизма.

Демонтаж ротора из передней крышкиДемонтаж ротора из передней крышкиДемонтаж ротора из передней крышки

Сам процесс возбуждения осуществляется благодаря питанию обмотки от якоря механизма. Процедура регулировки производится вручную при помощи шунтового реостата либо специального автоматического регулятора. Что касается недостатков таких систем, то их не так много и все они касаются непосредственно возбудителя. К примеру, сама скорость нарастания в таких устройствах достаточно низкая.

Системы самовозбуждения

Генератор с самовозбуждением — это менее надежный вариант, в отличие от описанного выше, так как в данном случае величина тока возбуждения по схеме напрямую зависит от переменного тока. В результате появления коротких замыканий в бортовой сети, которые способствуют снижению напряжения, нарушается оптимальная работа устройства в целом.

Самовозбуждающийся узел включает в себя несколько основных компонентов:

  • асинхронный мотор, который питается от шин;
  • генераторный узел постоянного тока, который также питает асинхронный двигатель;
  • возбудительное устройство.

Фотогалерея «Схемы обмоток»

Схема независимого возбужденияСхема независимого возбуждения 1. Схема независимого возбуждения Схема зависимого устройстваСхема зависимого устройства 2. Схема зависимого устройства

Способы диагностики ротора генератора

Перед тем, как проверить роторное устройство, его необходимо снять с генератора, а сам генераторный узел, как вы понимаете, нужно демонтировать с автомобиля и также разобрать. Процесс демонтажа может отличаться в зависимости от модели транспортного средства и его конструктивных особенностей, также для снятия вам может потребоваться специальный съемник.

В целом данная процедура выглядит так:

  1. В первую очередь отключается аккумулятор автомобиля. Также вам нужно залезть под днище авто и демонтировать защиту силового агрегата.
  2. Затем производится ослабление натяжного ролика приводного ремешка. Этот ролика установлен на шкиве, его необходимо ослабить путем откручивания гайки, которая его фиксирует.
  3. После этого производится выкручивание верхнего крепежного винта самого генераторного устройства, а затем — нижнего.
  4. Если автомобиль оборудован кондиционером, то крепление компрессора на данном этапе необходимо освободить.
  5. Производится демонтаж приводного ремешка с привода, а сам генераторный узел нужно немного сдвинуть вправо, ближе к аккумуляторной батарее.
  6. Выполнив эти действия, выкручивается винт, который фиксирует компрессорное устройство (если в автомобиле есть кондиционер), сам компрессор можно подвесить.
  7. Далее, откручиваются винты, которые фиксируют сам генератор. От механизма отключаются клеммы, а сам узел демонтируется для дальнейшей разборки и ремонта.
  8. Процесс разбора рассмотрим на примере автомобиля ВАЗ 2114. Для начала следует отжать три защелки, чтобы демонтировать защитную накладку корпуса механизма.
  9. Чтобы после диагностики процесс сборки не вызвал у вас вопросов, необходимо сделать соответствующие метки расположения крышек, а также статорного механизма.
  10. Используя гаечный ключ, нужно открутить болты, которые фиксируют щеточный узел устройства. Если в процессе демонтажа будут обнаружены вышедшие из строя или изношенные элементы, их надо будет заменить. К примеру, те же щетки — если на них явно видны следы износа или процедура проверки показала, что щетки действительно износились, то узел нужно будет снять и заменить на новый. В противном случае в работе генератора будут наблюдаться проблемы.
  11. После выполнения этих действия надо отключить контакты, подключенные к выводу регулятора напряжения.
  12. На следующем этапе откручиваются винты, которые фиксируют диодный мост, этот компонент нужно будет демонтировать. Перед снятием не забудьте отключить выводы обмоток.
  13. Затем открутите еще четыре болта стяжки и демонтируйте крышку там, где расположены контактные кольца. Роторный вал необходимо зафиксировать на месте, для этого можно использовать тиски, а гайку, которая крепит шкив, надо будет выкрутить. Сам шкив с вала ротора также можно снять, таким образом, вы получите доступ к диагностируемому узла (автор видео — канал VGarage).

Как проверить роторный узел своими руками? Ротор генератора представляет собой составной элемент конструкции, который включает в себя обмотку, вал, а также контактные кольца. Этот компонент является самой важной вращающейся частью механизма и выполняет он функцию источника переменного магнитного поля.

Если посмотреть на этот элемент со стороны, то он являет собой стержень, выполненный из металла. Посмотрев на его концы, вы также сможете заметить контактные кольца со щетками. Этот компонент расположен в конструкции статорной катушки.

Перед тем, как проверить устройство, его необходимо демонтировать из посадочного места. Проверка ротора начинается с визуальной диагностики обмотки механизма, а также токосъемного кольца. Непосредственно сама обмотка должна быть целой — на ней должны отсутствовать любые следы потемнения либо подгорания. Также необходимо осуществить осмотр и медного кольца, которое расположено в нижней части обмотки. Если вы заметили, что само кольцо грязное, нужно произвести его очистку, при этом действуйте максимально аккуратно, чтобы не повредить другие компоненты устройства (автор видео — Dmitriy Sherstniev).

После диагностики медного кольца нужно также внимательно осмотреть изолирующие бороздки между кольцами. Как показывает практика, в ходе диагностики вы можете выявить следы моторной жидкости либо загрязнений на них. Если это так, то воспользуйтесь иголкой или чем-то заостренным, чтобы избавиться от грязи, попавшей внутрь. Когда визуальная диагностика и чистка устройства будут завершены, его работоспособность можно проверить путем более детальной проверки. Обычно причиной выхода из строя девайса является наличие обрыва либо короткого замыкания, поэтому это надо проверить.

Для диагностики вам потребуется тестер — мультиметр. Если вы умеете проверять статор, то в данном случае принцип проверки будет практически аналогичным. Как сказано выше, на роторном устройстве выводы обмоток представляют собой стальное кольцо, которое разделено с помощью двух изолирующий элементов. Используя тестер, вам нужно будет определить параметр сопротивления между пластинами, для этого необходимо настроить тестер соответствующим образом. Если полученное значение невысокое, это свидетельствует об исправности ротора, а также его целостности.

Также не лишним будет произвести диагностику устройства на предмет пробоя на его корпус. Такая проблема, как показывает практика, также считается одной из самых распространенных. Для этого один щуп тестера необходимо подключить к центральному стальному стержню, а другой щуп при этом нужно приложить по очереди к каждой отдельной пластине. В ходе данной диагностики прозвон цепи не допускается, поскольку это говорит о неисправности.

Видео «Инструкция по ремонту ротора своими руками»

Наглядная инструкция на тему самостоятельного ремонта ротора от специалиста в области электрики приведена на видео ниже (автор ролика — канал Автоэлектрика ВЧ).

Загрузка ...Загрузка ... Загрузка …

Ротор и статор электродвигателя: определение, виды, назначение

Рано или поздно человек, интересующийся электротехникой, слышит упоминания о роторе и статоре, и задается вопросом: «Что это такое, и в чем отличие этих устройств?» Простыми словами, ротор и статор – это две основные части, расположенные в электродвигателе (устройстве по преобразованию электрической энергии в механическую). Без них существование современных двигателей, а значит и большинства электрических приборов на их основе, было бы невозможным. Статор является неподвижной частью устройства, а ротор – подвижной, они вращаются в разные стороны относительно друг друга. В этой статье мы подробно разберем конструкцию этих деталей и их принцип действия, чтобы после прочтения статьи у читателей сайта Сам Электрик больше не осталось вопросов по данному поводу.

Что такое ротор

Ротор, еще его иногда называют якорь, это подвижная, то есть вращающаяся часть в генераторе или электродвигателях, которые повсеместно применяются в бытовой и промышленной технике.

Внешний вид ротора коллекторного двигателя

Если рассматривать ротор двигателя постоянного тока или универсального коллекторного двигателя, то он состоит из нескольких основных узлов, а именно:

  1. Сердечник. Он выполнен из множества штампованных тонких металлических пластин, изолированных друг от друга специальным диэлектриком или же просто оксидной пленкой, которая проводит ток гораздо хуже, чем чистый металл. Сердечник набирается из них и представляет собой «слоеный пирог». В результате электроны не успевают разогнаться из-за маленькой толщины металла, и нагрев ротора гораздо меньше, а эффективность всего устройства выше за счет уменьшения потерь. Данное конструктивное решение принято для уменьшения вихревых токов Фуко, которые неизбежно возникают при работе двигателя из-за перемагничивания сердечника. Этот же метод борьбы с ними используется и в трансформаторах переменного тока.
  2. Обмотки. Вокруг сердечника особым образом намотана медная проволока, покрытая лаковой изоляцией для предотвращения появления короткозамкнутых витков, которые недопустимы. Вся обмотка дополнительно пропитана эпоксидной смолой или лаком для фиксации обмоток, чтобы они не повреждались при вибрациях от вращения.
  3. Обмотки ротора могут подключаться к коллектору – специальному блоку с контактами, надежно закрепленному на валу. Эти контакты называются ламелями, они выполнены из меди или ее сплава для лучшей передачи электрического тока. По нему скользят щетки, обычно выполненные из графита, и в нужный момент на обмотки подается электрический ток. Это называется скользящий контакт.
  4. Сам вал является металлическим стержнем, на его концах расположены посадочные места под подшипники качения, он может иметь резьбу или выемки, пазы под шпонку для крепления шестерен, шкивов или других деталей, приводимых в движение электродвигателем.
  5. На валу также размещается крыльчатка вентилятора, чтобы двигатель охлаждал сам себя и не приходилось бы устанавливать дополнительное устройство для отвода тепла.

Стоит отметить, что не у всякого ротора есть обмотки, которые, в сущности, представляют собой электромагнит. Вместо них могут применяться постоянные магниты, как в бесщеточных двигателях постоянного тока. А у асинхронного двигателя с короткозамкнутым ротором обмоток в привычном виде вовсе нет, вместо них используются короткозамкнутые металлические стержни, но об этом ниже.

Что такое статор

Статор – это неподвижная часть в электродвигателе. Обычно он совмещен с корпусом устройства и представляет собой цилиндрическую деталь. Он так же состоит из множества пластин для уменьшения нагрева из-за токов Фуко, в обязательном порядке покрытых лаком. На торцах располагаются посадочные места под подшипники скольжения или качения.

Внешний вид статора

Конструкция называется пакет статора, она впрессовывается в чугунный корпус устройства. Внутри этого цилиндра вытачиваются пазы под обмотки, которые, так же как и для ротора, пропитываются специальными составами, чтобы тепло равномернее распределялось по устройству, и обмотки не терлись друг об друга от вибрации.

Обмотки статора могут подключаться разными способами в зависимости от назначения и типа электрической машины. Для трехфазных электродвигателей применимы типы подключения звезда и треугольник. Они представлены на схеме:

Схемы подключения звездой и треугольником

Для выполнения подключений на корпусе устройства предусмотрена специальная распределительная коробка («борно»). В эту коробку выведены начала и концы трех обмоток и предусмотрены специальные клеммники различных конструкций, в зависимости от мощности и назначения машины.

Существуют серьезные отличия в работе двигателей при разном соединении обмоток. Например, при подключении звездой двигатель будет стартовать плавнее, однако нельзя будет развить максимальную мощность. При присоединении треугольником, электродвигатель будет выдавать весь крутящий момент, заявленный производителем, но пусковые токи в таком случае достигают высоких значений. Электросеть может быть просто не рассчитана на такие нагрузки. Использование устройства в этом режиме чревато нагревом проводов, и в слабом месте (это места соединения и разъемы) провод может отгореть и привести к пожару. Главным преимуществом асинхронных двигателей является удобство в смене направления их вращения, нужно просто поменять местами подключения двух любых обмоток.

Статор и ротор в асинхронных двигателях

Трехфазные асинхронные двигатели имеют свои особенности, ротор и статор в них отличаются от использованных в других типах электродвигателей. Например, ротор может иметь две конструкции: короткозамкнутый и фазный. Рассмотрим особенности строения каждого из них по подробнее. Однако для начала давайте вкратце разберемся, как работает асинхронный двигатель.

В статоре создается вращающееся магнитное поле. Оно наводит на роторе индуцируемый ток и тем самым приводит его в движение. Таким образом ротор всегда пытается «догнать» вращающееся магнитное поле.

Необходимо также упомянуть о такой важной особенности асинхронного двигателя, как скольжение ротора. Это явление заключается в разности частот вращения ротора и магнитного поля, создаваемого статором. Объясняется это как раз тем, что ток индуцируется в роторе только при его движении относительно магнитного поля. И если бы частоты вращения были одинаковы, то этого движения бы просто не происходило. В результате ротор пытается «догнать» по оборотам магнитное поле, и если это происходит, то ток в обмотках перестает индуцироваться и ротор замедляется. В этот момент сила, действующая на него, растет, он начинает опять ускоряться. Так и получается эффект стабилизации частоты вращения, за что эти электродвигатели и пользуются большой востребованностью.

Схематическое изображения статора и ротора

Короткозамкнутый ротор

Он также представляет собой конструкцию, состоящую из металлических пластин, выполняющих функцию сердечника. Однако вместо медной обмотки там установлены стержни или пруты, не касающиеся друг друга и накоротко замкнутые между собой металлическими пластинами на торцах. При этом стержни не перпендикулярны пластинам, а направлены под углом. Это делается для уменьшения пульсаций магнитного поля и момента. Таким образом получаются витки, замкнутые накоротко, от сюда и название.



Коротко замкнутый ротор и статор асинхронного двигателя

Фазный ротор

Главное отличие фазного ротора от короткозамкнутого заключается в наличии трехфазной обмотки, уложенной в проточки сердечника и соединяющейся в особом коллекторе с тремя кольцами вместо ламелей. Эти обмотки обычно соединяются «звездой». Такие электродвигатели более трудоемки в производстве за счет усложнения конструкции, однако их пусковые токи ниже, чем у двигателей с короткозамкнутым ротором, а также они лучше поддаются регулировке.

Фазный ротор

Надеемся, что после прочтения данной статьи у вас больше не осталось вопросов о том, что такое ротор и статор электродвигателя и какой у них принцип работы. Напоследок рекомендуем просмотреть видео, в котором наглядно рассмотрен данный вопрос:

Материалы по теме:

Ротор — Википедия

Материал из Википедии — свободной энциклопедии

Роторный экскаватор как экспонат в бывшем угольном карьере — «стальном городе» Феррополис (Германия), превращенном в музей под открытым небом

Ро́тор (от лат. roto «вращаться») может означать:

в математике
  • Ротор
     — то же, что вихрь векторного поля, то есть вектор, характеризующий вращательное движение в данной точке векторного поля.
  • Ротор многогранника — выпуклое тело способное свободно вращаться в многограннике постоянно касаясь всех его граней; см. тело постоянной ширины и фигура постоянной ширины.
в медицине
в технике
  • Ротор — вращающаяся часть двигателей и рабочих машин, на которой расположены органы, получающие энергию от рабочего тела (например, ротор двигателя Ванкеля) или отдающие её рабочему телу (например, ротор роторного насоса). Ротор двигателей связан с ведущим валом, ротор рабочих машин — с приводным валом. Ротор выполняется в виде барабанов, дисков, колёс.
  • Ротор — вращающаяся часть паровой турбины, компрессора, гидронасоса, гидромотора и т. д.
  • Буровой ротор — механизм, являющийся многофункциональным оборудованием буровой установки, который предназначен для вращения бурильных труб и поддержания колонны бурильных или обсадных труб при свинчивании и развинчивании в процессе спуско-подъемных операций, при поисковом бурении и капитальном ремонте скважин. Привод — цепной или карданный. Роторное бурение.
  • Ротор — устройство управления поворотом антенны в направлении приёма или передачи сигнала.
  • Ротор — любое вращающееся тело в теории балансировки.
  • Ротор — система вентилятора.
Ротор (слева) и статор (справа) электродвигателя в разборе
в электротехнике
  • Ротор — вращающаяся часть электрической машины (генератора или двигателя переменного тока внутри неподвижной части — статора). Ротор асинхронной электромашины обычно представляет собой собранное из листовой электротехнической стали цилиндрическое тело с пазами для размещения обмотки. Ротор в электромашинах постоянного тока называется якорем.
  • Ротор — автоматически управляемая машина (транспортное устройство, прибор), в которой заготовки двигаются вместе с обрабатывающими их орудиями по дугам окружности. Роторная печь. Роторный экскаватор. Роторная линия (комплекс роторов).
в авиации
в ветроэнергетике
  • Ротор Дарье — составная часть вертикально-осевого ветрогенератора, крыльчатка которого представляет собой двояковыпуклые лопасти, закреплённые при помощи штанг на вертикально вращающейся оси.
  • Ротор Савониуса — составная часть вертикально-осевого ветрогенератора в виде двух смещенных относительно друг друга полуцилиндрических лопастей и небольшого (10—15 % от диаметра лопасти) перекрытия, которые образуют параллельно оси вращения ротора.
в судостроении
  • Ротор Флеттнера — «парусная мачта» или заменяющий паруса ротор (на судне их устанавливается несколько), с помощью которого судно приводится в движение посредством ветра, благодаря эффекту Магнуса. Роторное судно Флеттнера.
собственные имена
  • Ротор, Артуро (1907—1988) — филиппинский врач, государственный служащий, музыкант и писатель.
  • РОТОР — Сетевой конкурс «Российский Онлайн ТОР».
  • НПО «Ротор» — предприятие — разработчик и производитель гироскопических приборов для ракетно-космической техники (СССР, Россия).
  • «Ротор» — промышленное предприятие в Барнауле.
  • «Ротор» — футбольный клуб из Волгограда (в 2015—2018 годах «Ротор-Волгоград»).
  • «Ротор»[en] — киргизский футбольный клуб из Бишкека.

Ротор (техника) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 16 декабря 2018; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 16 декабря 2018; проверки требует 1 правка. У этого термина существуют и другие значения, см. Ротор. Межопорный ротор Ротор электромотора (такие чаще всего применяются в электроинструментах)

Ро́тор (англ. rotor; от лат. rota «колесо», roto «вращаюсь») — вращающаяся часть двигателей и рабочих машин, на которой расположены органы, получающие энергию от рабочего тела (например, ротор двигателя Ванкеля) или отдающие её рабочему телу (например, ротор роторного насоса). Ротор двигателей связан с ведущим валом, ротор рабочих машин — с приводным валом. Ротор выполняется в виде барабанов, дисков, колёс. Ротор тесно связан с понятием статора.

В электротехнике часто ошибочно считают слова «ротор» и «якорь» синонимами. Это неверно, так как ротор не всегда является якорем электрической машины.

О принципе работы синхронных генераторов: устройство и конструкция ротора

Электрогенератор (альтернатор) электротока переменного типа предназначается для процедуры преобразования кинетической и потенциальной энергии в электроэнергию. Ротор такой машины приводится в движение, а именно вращается, от двигателя первичного типа, в роли которого могут выступать ДВС (топливные двигатели), электродвигатели, турбины.

Внешний вид производственной синхронной генерирующей машины переменного тока модели СГС-14-100-6

Внешний вид производственной синхронной генерирующей машины переменного тока модели СГС-14-100-6

Если альтернатор переменного тока характеризуется тем, что частота вращения его ротора совпадает с частотой вращения магнитного поля, то такие машины называются синхронными. Произвести расчет частоты вращения можно по формуле:

n = 60*f/p, где:

  • f – частота тока в электросети;
  • p – количество пар статорных полюсов.

Часто многие неосведомленные в области электроустановок люди задаются вопросом о том, какой принцип работы синхронного генератора.

Принцип работы СГ

Конструкция генерирующей машины переменного тока достаточна проста. Статор и ротор – это основные компоненты синхронного генератора (СГ).

Принцип действия синхронного генератора на основе взаимодействия магнитных полей статора и ротора

Принцип действия синхронного генератора на основе взаимодействия магнитных полей статора и ротора

Синхронный альтернатор, в основном, вырабатывает электроэнергию тогда, когда ротор синхронного генератора движется по кругу вместе с магнитным полем, линии которого встречаются в неподвижной обмотке статора. Поле образуется посредством возбуждения дополнительным устройством, например:

  • вспомогательным генератором;
  • аккумулятором;
  • разнообразными энергетическими преобразователями;
  • и другими энергоисточниками.

Стоит отметить, что процесс преобразования энергий в СГ может происходить и по-другому – вращающееся части проводникового элемента могут располагаться в обездвиженном магнитном поле. В этом случае возникает трудность токосъема через щеточно-коллекторный узел электрической машины, какой соединяет ротор с цепями ее неподвижной части. Для генераторных машин невысокой мощности подобная схема может успешно применяться. Зачастую она встречается в установках передвижного типа.

В рассматриваемом генераторе продуцируется электродвижущая сила (ЭДС), расчет которой совершается по формуле:

e = 2*π*B*l*w*Dn, где:

  • π – константа;
  • B – индукция магнитного поля;
  • l – длина паза статорного элемента;
  • w – число витков в обмотке статорного компонента;
  • Dn – диаметр статора внутри.

Электроэнергетика с такими устройствами построена, в основном, на электронапряжении в диапазоне 15 000-40 000 В. Энергообмен через коллектор альтернатора затруднителен. К тому же обмоточная катушка подвижного типа подвергается ударным нагрузкам большой силы и вращательным движениям с попеременной скоростью, что формирует проблематику с изоляционной составляющей. По этой причине якорные элементы производят обездвиженными, так как именно через них пропускается основная масса энергии.

Мощность устройства-возбудителя обычно не превосходит 4-5% от совокупной производительной мощности синхронного генератора – это дает возможность пропускать электроток через динамический узел.

Для информации. В механизмах переменного тока малой мощности (до нескольких кВт) роторный элемент изготавливается с магнитными деталями постоянного типа (ферритовыми, неодимовыми, полимерными магнитопластами и другими). В них не нужно устанавливать подвижные контакты, однако из-за этого существуют трудности с регулировкой выходного напряжения.

Устройство СГ

Статор СГ имеет почти такое же устройство и принцип функционирования, как и у асинхронного варианта. Его железные компоненты компилируются из стальных пластин (сталь применяется электротехнического назначения), которые отделаются друг от друга слоями изоляции. Обмотка переменного электротока располагается в его пазах. Провода обмоток отделяются друг от друга изолирующим слоем и закрепляются надежно, так как через них вводится нагрузка. Ротор может исполняться без выпирающих полюсов либо с ярко выраженными полюсами.

На заметку. Наибольшую популярность имеет трехфазный синхронный генератор, применяемый во многих областях жизнедеятельности человека и предприятий. Однофазные варианты обычно применяется в быту.

Основные типы СГ: а – с ротором, у которого выступают полюса; б – с не явно полюсным ротором

Основные типы СГ: а – с ротором, у которого выступают полюса; б – с не явно полюсным ротором

Синхронные генераторы с явно полюсным ротором производятся для тихоходных машин, к примеру, для установок с гидротурбинами. А СГ с не явно полюсными роторами подходят для механизмов переменного тока, вращающихся с высокой скоростью.

Синхронные генерирующие устройства могут работать в двух режимах: двигательном либо генерирующем переменный электроток. Здесь важно то, какой метод охлаждения применяется, так как генерация чего-либо всегда более требовательна. В основном, на вал монтируются крыльчатки, какие охлаждают ротор с двух сторон воздухом, проходящем через фильтрующий элемент. Потоки воздуха в такой системе охлаждения вращаются одни и те же. При работе СГ в усиленном режиме подобная система нежелательна.

Важно! Эффективнее при высоких нагрузках применять в качестве охлаждающего агента водород, какой более чем в 14 раз легче воздуха.

Внутреннее устройство СГ переменного тока

Внутреннее устройство СГ переменного тока

Обмотки рассматриваемого генератора отводятся концами на его распредкоробку. Трёхфазная машина имеет иное соединение обмотки – отвод совершается звездой или треугольником.

Преимущественно все синхронные генерирующие устройства поддерживают синусоидальное переменное электронапряжение. Этого можно достичь посредством изменения формы наконечников на полюсах и особым месторасположением витков в пазах не явно полюсного ротора.

Реакция якоря

В обмотках статорного элемента при присоединении выхода с наружной нагрузкой начинает протекать электроток. Образующееся при этом силовое магнитное поле совмещается с полем, что формируется роторным элементом. Такое взаимодействие полей именуется реакцией якоря.

Реакция якоря в СГ при разнородных видах нагрузки

Реакция якоря в СГ при разнородных видах нагрузки

При активной нагрузке электроток и ЭДС имеют одни и те же фазы. Предельная сила электротока проявляется в тот момент, когда полюса роторного элемента находятся на противоположной стороне от якорных обмоток. Главный магнитный поток и второстепенный поток, который формируется во время реакции якоря, перпендикулярны друг другу, а при сопоставлении формируют увеличенный итоговый поток, что увеличивает в тот момент ЭДС.

Нагрузка индуктивного вида, имея потоки, направленные навстречу друг к другу, наоборот, приводит к значительному снижению электродвижущей силы.

Нагрузка емкостного типа вызывает совмещение потоков, движущихся в одну сторону, итог – увеличение ЭДС.

Любое повышение нагрузки увеличивает влияние реакции якоря на выходное электронапряжение, которое из-за этого изменяется в ту или иную сторону, что крайне нежелательно в электросетях. Практично такой процесс можно контролировать: просто изменять возбудитель, что снизит уровень влияния реакции якоря на главное силовое поле.

Режимы работы СГ

Нормальный режим работы СГ можно охарактеризовать любым числом рабочих периодов, какой угодно длительности, при которых главные параметры не выходят за диапазон допустимых значений. При таком режиме работы допустимы отклонения электронапряжения на выходе и частоты в пределах 4-5% и 2,5% от номинального значения, коэффициентов мощности и тому подобные. Допуски на отклонения задаются нормативными документами и определяются нагревом машин либо же гарантируются фирмой-производителем.

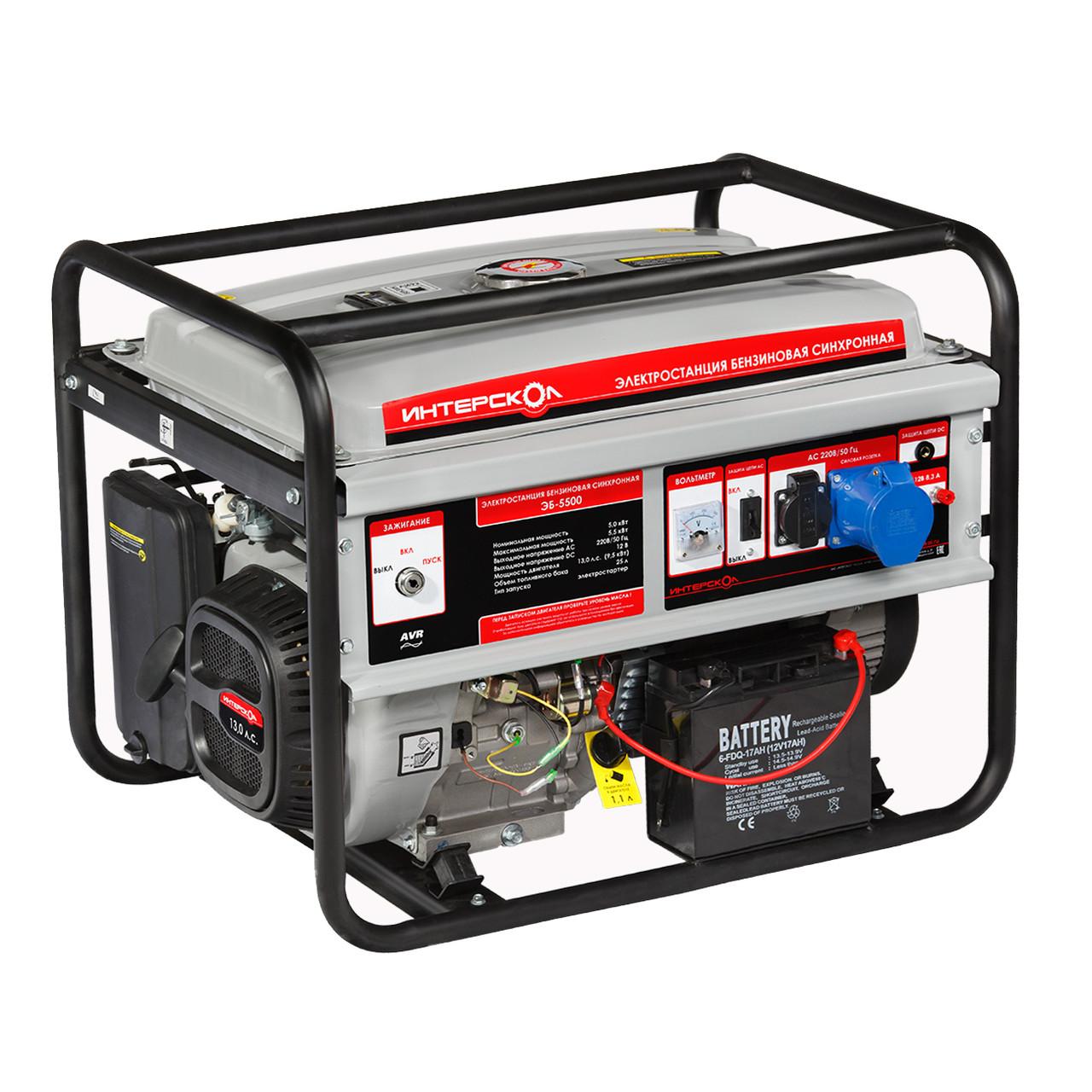

Бытовой топливный синхронный генератор отечественного производства, модель «Интерскол ЭБ-5500» на 5,5 кВт

Бытовой топливный синхронный генератор отечественного производства, модель «Интерскол ЭБ-5500» на 5,5 кВт

Нормальные рабочие режимы недопустимы для долгого функционирования устройства при таких обстоятельствах, как перевозбуждение или недовозбуждение, переход в режимы асинхронного типа, перегрузки. На возникновение таких обстоятельств влияют следующие отклонения в электросети:

  • неравномерность фазной загрузки;
  • короткое замыкание;
  • нагрузки попеременного действия.

Стоит отметить, что на нормальное функционирование механизма воздействует подключенная к нему электросеть, в которой любые нарушения работоспособности отдельно взятых источников потребления вызывают искажение формы и несимметрию электросигнала.

Диаграмма мощностей СГ

Диаграмма мощностей СГ

Важно! Длительная работа генерирующего энергию устройства допустима при разнице токов на фазах турбогенератора до 10% и водяных генераторов, синхронных компенсирующих машин до 15-20%.

Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих.

Необходимо учесть, что нормальное функционирование синхронных устройств возможно только при качественной работе охлаждающей системы. Так, при затратах охлаждающего агента в объеме более 70% от номинального значения, должна срабатывать предупреждающая сигнализация о том, что устройство нужно отключить от сети, в противном случае может произойти выход оборудования из строя. Когда расход охлаждающего агента уменьшается на 50%, то устройство должно разгрузиться порядка двух минут, после чего отключиться за максимум четыре минуты.

Характерные черты СГ

СГ обладают нижеследующими характерными чертами:

  • при нулевой нагрузке (холостом ходе), когда якорная обмотка находится в не замкнутом виде, задается зависимость электродвижущей силы от электротоков возбуждения, а также устанавливается значение уровня намагничивания сердечников генератора;
  • выходное электронапряжение зависит от нагрузочных электротоков – этот признак является внешней характеристикой СГ;
  • регулировочные характеристики синхронной машины проявляются в зависимости возбуждающих электротоков от нагрузочных аналогов при поддерживании установленных параметров на выходе в автоматическом режиме.

Синхронные генераторы нашли широкое применение в промышленности и энергообеспечении, так как имеют простую конструкцию, понятный принцип работы и могут выдерживать кратковременные перегрузки.

Для правильной эксплуатации и проведения ремонтных работ над СГ переменного тока необходимо знать их принцип работы (одинаковое по частоте вращение ротора и магнитного поля) и устройство. Эти знания пригодятся инженерам производственных предприятий и специалистам в области энергетики, а также обычным людям, которые используют подобную технику в бытовых целях.

Видео

Турбогенератор — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 ноября 2016; проверки требуют 18 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 ноября 2016; проверки требуют 18 правок. Снятый наружный щит и опорный подшипник генератора турбоагрегата Балаковской АЭС

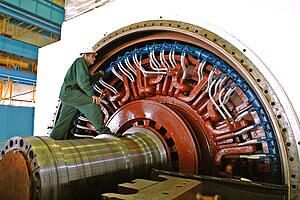

Турбогенератор — устройство, состоящее из синхронного генератора и паровой или газовой турбины, выполняющей роль привода. Термин «турбогенератор» намеренно включён в название ГОСТ 533, чтобы отличать данные типы генераторов от генераторов вертикального исполнения, используемых в паре с гидротурбинами ГОСТ 5616 (использование терминов «турбогенератор» и «гидрогенератор» для описания отдельно взятых электрических генераторов является неправильным). В случае электростанций применяется термин турбоагрегат.

Основная функция в преобразовании внутренней энергии рабочего тела в электрическую, посредством вращения паровой или газовой турбины. Скорость вращения ротора определяется по параметрам используемого генератора, от десятков тысяч оборотов в минуту (для синхронных генераторов с возбуждением от постоянных магнитов «НПК «Энергодвижение») до 3000, 1500 об/мин (у синхронных генераторов с возбуждением обмоток ротора). Механическая энергия от турбины преобразуется в электрическую посредством вращающегося магнитного поля ротора в статоре. Поле ротора, которое создается либо установленными на ротор постоянными магнитами, либо током постоянного напряжения, протекающего в медной обмотке ротора, приводит к возникновению трёхфазного переменного напряжения и тока в обмотках статора. Напряжение и ток на статоре тем больше, чем сильнее поле ротора, т.е. больше ток протекающий в обмотках ротора. У синхронных генераторов с внешним возбуждением напряжение и ток в обмотках ротора создает тиристорная система возбуждения или возбудитель — небольшой генератор на валу основного генератора. В составе турбогенераторов применяются генераторы, имеющие цилиндрический ротор, установленный на двух подшипниках скольжения, в упрощенном виде напоминает увеличенный генератор легкового автомобиля. Выпускаются 2-х полюсные (3000 об/мин), 4-х полюсные (1500 об/мин как на Балаковской АЭС), и многополюсные машины, в зависимости от мест эксплуатации и технологических требований. Для охлаждения таких генераторов используются следующие способы охлаждения обмоток: жидкостное — через рубашку статора; жидкостное — с непосредственным охлаждением обмоток; воздушное; водородное (чаще применяются на АЭС).

Один из основателей компании «ABB» Чарльз Браун построил первый турбогенератор в 1901 году[1]. Это был 6-ти полюсный генератор мощностью 100 кВА[2].

Появление во второй половине XIX века мощных паровых турбин привело к тому, что потребовались высокоскоростные турбогенераторы. Первое поколение этих машин имело стационарную магнитную систему и вращающуюся обмотку. Но данная конструкция имеет целый ряд ограничений, одно из них — небольшая мощность. Кроме этого, ротор явнополюсного генератора не способен выдерживать большие центробежные усилия.

Основным вкладом Чарльза Брауна в создание турбогенератора было изобретение ротора, в котором его обмотка (обмотка возбуждения) укладывается в пазы, которые получаются в результате механической обработки поковки. Вторым вкладом Чарльза Брауна в создание турбогенератора была разработка в 1898 году ламинированного цилиндрического ротора. И, в конечном итоге, в 1901 году он построил первый турбогенератор. Данная конструкция используется в производстве турбогенераторов по сей день.

В зависимости от системы охлаждения турбогенераторы подразделяются на несколько типов: с воздушным, масляным, водородным и водяным охлаждением. Также существуют комбинированные типы, например, генераторы с водородно-водяным охлаждением.

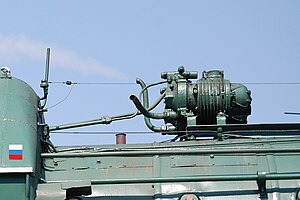

Также существуют специальные турбогенераторы, к примеру, локомотивные, служащие для питания цепей освещения и радиостанции паровоза. В авиации турбогенераторы служат дополнительными бортовыми источниками электроэнергии. Например, турбогенератор ТГ-60 работает на отбираемом от компрессора авиадвигателя сжатого воздуха, обеспечивая привод генератора трёхфазного переменного тока 208 вольт, 400 герц, номинальной мощностью 60 кВ*А.

Также были разработаны сверхмощные турбогенераторы КГТ-20 и КГТ-1000 на основе сверхпроводимости [3].

Генератор состоит из двух ключевых компонентов — статора и ротора. Но каждый из них содержит большое число систем и элементов. Ротор — вращающийся компонент генератора и на него воздействуют динамические механические нагрузки, а также электромагнитные и термические. Статор — стационарный компонент турбогенератора, но он также подвержен воздействию существенных динамических нагрузок — вибрационных и крутящих, а также электромагнитных, термических и высоковольтных.

Первоначальный (возбуждающий) постоянный ток ротора генератора подается на него с возбудителя генератора. Обычно возбудитель соосно соединён упругой муфтой с валом генератора и является продолжением системы турбина-генератор-возбудитель. Хотя на крупных электрических станциях предусмотрено и резервное возбуждение ротора генератора. Такое возбуждение происходит от отдельно стоящего возбудителя. Такие возбудители постоянного тока приводятся в действие своим электродвигателем переменного трехфазного тока и включены как резерв в схему сразу нескольких турбоустановок. С возбудителя постоянный ток подается в ротор генератора посредством скользящего контакта через щётки и контактные кольца. Современные турбогенераторы используют тиристорные системы самовозбуждения.

  • Вольдек А. И. Электрические машины. Энергия. Л. 1978
  • Operation and Maintenance of Large Turbo Generators, by Geoff Klempner and Isidor Kerszenbaum, ISBN 0-471-61447-5, 2004
  • Толковый словарь русского языка / Под ред. Д.Н. Ушакова. — М.: Гос. ин-т «Сов. энцикл.»; ОГИЗ; Гос. изд-во иностр. и нац. слов., 1935-1940. (4 т.)
  • Трухний А.Д. Стационарные паровые турбины — 2-е изд., перераб. и доп. — М. Энергоатомиздат, ISBN 5-283-00069-9, 1990
  • Глебов И. А. Турбогенераторы с использованием сверхпроводимости. — Л.: Наука : Ленингр. отд-ние, 1981. — 231 с.
  1. ↑ The Growth of Turbogenerators, by K. Abegg, 1973, The Royal Society.
  2. ↑ The Evolution of the Synchronous Machine, by Proffesor Gerhard Neidhofer, Engineering Science and Education Journal, October 1992.
  3. ↑ Глебов, 1981.

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
