обзор, технические характеристики — журнал За рулем

В этом году исполняется ровно 20 лет с момента появления первой электронной системы стабилизации автомобилей (ESP). Мы попросили специалистов фирмы Bosch помочь разобраться, что сделано за эти годы, и ответить на пять самых распространенных вопросов, касающихся настоящего и будущего системы.

1. Что представляет собой современная система ESP?

Прошло всего пара десятков лет с момента появления первой системы электронной стабилизации, а на рынке уже хорошо себя зарекомендовала ESP девятого поколения.

ЭВОЛЮЦИЯ ESP

ESP-Evolution für Pressebild 10’2014_dt und engl.ai

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения. Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере.

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обуздать занос автомобиля. Причем если первая ESP состояла из 11 элементов, то в современной системе стабилизации их всего четыре.

bosch3

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

Как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля. Сейчас это можно сделать только короткими тормозными импульсами, затормаживая то колесо, вокруг которого автомобиль должен повернуться и изменить траекторию своего движения. Если этого недостаточно и скорость входа в поворот велика, система может чуть «придушить» двигатель, тем самым уменьшая тягу на колесах. Многим активным «драйверам» такое не понравится, но для обычного водителя это хорошее подспорье.

2. Стоит ли переплачивать за ESP при покупке нового автомобиля?

Материалы по теме

Начиная с середины 2014 года все новые автомобили, выпускающиеся в Европе, должны иметь в базовой комплектации ESP. У нас пока все не так строго: новые автомобили, которые впервые получают омологацию, должны быть оборудованы этой системой, а если на них лишь продлевают сертификат, ее наличие необязательно. Надо учитывать, что если вам необходимы различные помощники, такие как система помощи при троганье в гору, имитация блокировки дифференциала, ассистент парковки и т.д., то без электронной стабилизации не обойтись. Тем, кто не хочет ездить с «электронным ошейником», можно посоветовать выбрать старую добрую классику (до 1995 года), но найти такой автомобиль в хорошем состоянии нынче весьма проблематично. Еще лучше купить новый, но с отключаемой системой ESP. В качестве примера можно привести модель MiTo компании Alfa Romeo. В зависимости от настроения и условий движения можно выбрать одну из трех базовых настроек. Dynamic — самая агрессивная, система безопасности срабатывает в последний момент, позволяя получить полное наслаждение от вождения. Режим All Weather заточен на безопасность, все электронные помощники срабатывают быстро и по максимуму. Natural — промежуточная настройка, предназначенная для повседневной езды.

3. Можно ли дооснастить автомобиль, оборудованный ABS, системой ESP?

Очень заманчиво — докупить недостающие датчики, установить их на машину с ABS и получить автомобиль, оборудованный ESP! Возможно ли это? Просмотрев несколько форумов, убедились, что не перевелись еще «кулибины». Владельцы Ford Focus второго и третьего поколений активно обсуждают тему и делятся инструкциями по переделке автомобиля. С экономической точки зрения это довольно затратное мероприятие, надо покупать новый гидроагрегат, недостающие датчики и трубки, а самое главное — иметь доступ к программам блока управления и правильно их инсталлировать.

bosch-1

Как работает система стабилизации? — журнал За рулем

Вообще-то у нее множество имен: ESP, ESC, DSC, VSA, ASTC, VDS и прочая-прочая… За каждой из мудреных аббревиатур скрывается по сути одно и то же, а именно электронная система, призванная оставить автомобиль на траектории, предотвратить занос или скольжение даже в критических ситуациях, когда водитель из-за недостатка времени или опыта не может выполнить нужный маневр самостоятельно.

Систему динамической стабилизации мы называем ESP. Ведь “Электроник стабилити программ” — зарегистрированная торговая марка фирмы “Бош”, чьи инженеры запатентовали ее еще в 1959 году. Кстати, именно поэтому собственные разработки подобных технологий автомобильным фирмам приходится называть другими именами. Система включает датчики в колесах, тормозах, рулевом управлении, так называемый G-сенсор, отслеживающий угол поворота автомобиля вокруг вертикальной оси, а также датчики боковых ускорений.

esp

Водитель превысил допустимую скорость, из-за чего ему пришлось резко тормозить в крутом повороте. В обычной ситуации это привело бы к заносу автомобиля и РАЗВОРОТУ НА ВСТРЕЧНОЙ ПОЛОСЕ. Но ESP выровняла траекторию движения, притормозив колеса, идущие по внешнему радиусу поворота

Водитель превысил допустимую скорость, из-за чего ему пришлось резко тормозить в крутом повороте. В обычной ситуации это привело бы к заносу автомобиля и РАЗВОРОТУ НА ВСТРЕЧНОЙ ПОЛОСЕ. Но ESP выровняла траекторию движения, притормозив колеса, идущие по внешнему радиусу поворота

Все это электронное воинство по 25 раз в секунду снимает показания и передает их в блок управления. И если, сопоставляя полученную информацию, “в центре” вдруг понимают, что реальное движение автомобиля никак не соответствует положению рулевого колеса и желанию водителя, меры принимаются незамедлительно. Блок управления отдает команду исполнительным модулям в тормозах и в двигателе, чтобы те замедлили вращение того или иного колеса или колес, а также уменьшили подачу топлива в камеру сгорания. Более того, некоторые системы стабилизации на машинах с АКП умеют даже переключаться на пониженную. От водителя требуется только работа рулем.

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедлив вращение колес внутренней части поворота, уменьшила радиус движения, позволив благополучно вписаться в вираж

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедлив вращение колес внутренней части поворота, уменьшила радиус движения, позволив благополучно вписаться в вираж

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедлив вращение колес внутренней части поворота, уменьшила радиус движения, позволив благополучно вписаться в вираж

Поскольку единственное, что ESP сделать не в состоянии — это выбрать за водителя верную траекторию движения. Конечно, система динамической стабилизации не панацея. Тем не менее она исправляет большинство водительских ошибок, в разы сокращая шансы попасть в аварию. Неудивительно, что согласно статистике больше жизней на дороге, чем ESP, спасли лишь ремни безопасности.

  1. Исполнительный модуль управления тормозной системой
  2. Датчик угловой скорости колеса
  3. Датчик угла поворота рулевого колеса
  4. Датчики угла поворота вокруг вертикальной оси и величины поперечного ускорения
  5. Исполнительный модуль управления дроссельной заслонкой исправляет большинство водительских ошибок, в разы сокращая шансы попасть в аварию. Неудивительно, что согласно статистике больше жизней на дороге, чем ESP, спасли лишь ремни безопасности.

МЫ РЕШИЛИ:

Цена — единственный минус системы динамической стабилизации. Увы, далеко не на всех автомобилях она включена в список стандартного оборудования, а в качестве опции дороговата — от 13 до 25 тысяч. И все же лучше отказаться от “музыки”, металлика и даже обогрева сидений, чем экономить на ESP. Ведь в большинстве сложных ситуаций она реально помогает водителю оперативно скорректировать движение автомобиля и избежать ДТП. Вот почему система динамической стабилизации — не роскошь, а необходимость.

ЛОСИНАЯ ИСТОРИЯ

Массовому распространению ESP мы во многом обязаны Роберту Коллину. В 1998-м во

Изучаем систему стабилизации: порог нестабильности — журнал За рулем

При всем разнообразии аббревиатур (ESP, DSC, TCS, ASR) системы активной безопасности имеют общего предка в лице АБС.

1

Появление антиблокировочной системы (AБС) дало возможность оптимизировать торможение, что существенно повысило безопасность автомобиля. Расширение влияния электроники на процессы управления оказалось вопросом времени.

ПЕДАЛЬ В ПОЛ

Первой ступенью эволюции стала противобуксовочная система (ASR, TCS, TRC). Ее задача — контроль тягового усилия на ведущих колесах и поддержание курсовой устойчивости. В различных режимах движения колёса то и дело проскальзывают, то есть возникает расхождение между действительной скоростью и окружной скоростью колес. Особенно сильно это проявляется при ускорении (пробуксовка) и замедлении (блокировка). Величина проскальзывания напрямую влияет на сцепление с покрытием и передачу усилий ускорения, замедления и поворота. В условиях замедления при превышении определенного порога AБС начинает контролировать проскальзывание, а при ускорении на помощь приходит противобуксовочная система (ПБС).

Современные ПБС могут воздействовать на пробуксовку ведущих колес двумя способами: уменьшением крутящего момента двигателя и/или подтормаживанием проскальзывающего колеса. Для «удушения» двигателя есть несколько способов: уменьшение подачи топлива, изменение угла опережения зажигания, прикрытие дроссельной заслонки (при наличии электронного дросселя). ПБС только ставит задачу модулю управления двигателем — воздействие на тормозную систему осуществляется ресурсами AБС.

Конструктивно ПБС не что иное, как модернизированная AБС. Тормозные системы современных автомобилей построены по двухконтурной диагональной схеме. К антиблокировочной системе с восемью клапанами (по два на каждое колесо) добавлены два клапана управления тяговым усилием (по одному в каждом контуре). Скорость колес отслеживается датчиками AБС. При необходимости задействовать тормоза ПБС работает в тех же трех режимах, что и AБС: повышение, удержание и снижение давления. Контуры работают сходным образом.

1 no copyright

Все схемы открываются в полный размер по клику мышки.

Приведем пример действия системы при пробуксовке переднего правого колеса. С помощью насоса и клапанов давление повышается только в контуре буксующего колеса. Дополнительный клапан ПБС изолирует контур переднего правого и заднего левого колес от главного тормозного цилиндра, иначе рабочаяжидкость уходила бы в цилиндр. Далее клапаны AБС разделяют контуры. При уменьшении пробуксовки изолируется суппорт, а насос отключается. Если проскальзывание продолжает уменьшаться, давление снижается с помощью насоса и клапанов. При необходимости цикл повторяется. У полноприводного автомобиля ПБС работает таким же образом, но дополнительно может отправлять запрос в блок управления полным приводом на перераспределение крутящего момента по осям, чтобы уравнять проскальзывание всех колес.

Пробуксовка ведущих колес опасна во многих ситуациях, особенно зимой. Все видели заднеприводные автомобили, которые поднимаются в горку чуть не боком. А при обычном движении в повороте они могут сорваться в занос. Не лучше обстоят дела и с передним приводом. Для таких машин характерен снос при резком старте или прохождении поворота «на грани». Движение по прямой тоже способно подкинуть сюрприз, если одна сторона машины окажется на льду. Страшно не само попадание на такой участок, а съезд с него: когда проскальзывающее колесо вновь обретет хорошее сцепление, машину может кинуть в сторону. Во всех подобных ситуациях ПБС регулирует проскальзывание ведущих колес.

ИДЕМ ПОД РУКУ

Следующей ступенью эволюции стала система курсовой устойчивости, или система динамической стабилизации (ESP, DSC, VSC). Этот помощник способен поддерживать заданное водителем направление движения в различных условиях. Там, где пасует ПБС, теми же средствами воздействия справится ESP.

2 no copyright

При сносе или заносе ESP воздействует на тормоза и/или крутящий момент двигателя в зависимости от ситуации. Если автомобиль не вписывается в левый поворот, ESP подтормозит заднее левое колесо, создав дополнительный момент вращения. В случае возникновения заноса в этом же повороте электронный помощник исправит ситуацию, придержав переднее правое колесо. Направленный вправо противодействующий момент погасит занос.

Система действует на упреждение, пресекая саму возможность неустойчивости. Часто водитель даже не ощущает стороннего вмешательства — лишь индикация системы дает понять, что он где-то ошибся.

3 no copyright

АПГРЕЙД

Как же доработали AБС, чтобы получить описанные возможности? В гидроблок помимо двух клапанов ПБС добавили еще два для работы ESP. А саму машину оборудовали дополнительными датчиками. Гидроблок работает в трех режимах. Два клапана (по одному на каждый контур) стоят между главным тормозным цилиндром и стороной всасывания насоса, чтобы пропустить достаточное количество тормозной жидкости при работе ESP. В остальном система работает подобно противобуксовочной, управляя давлением независимо для каждого колеса. Расходные клапаны, показанные на схеме, служат для снижения гидравлического шума тормозной жидкости в случае больших перепадов давления. Они работают механически и иногда встречаются в базовых блоках AБС.

Для определения курса автомобиля ESP использует датчик положения руля. Воздействующие на машину силы отслеживает комбинированный датчик, который оценивает величину поворота вокруг вертикальной оси и поперечные перегрузки. Также ESP определяет скорость — общую и каждого колеса в отдельности — с помощью датчиков AБС. При несоответствии параметров, когда, например, машина не вписывается в вираж (руль повернут, а она движется по прямой), система вмешивается в управление.

Датчик положения руля располагается на колонке в ви

Система динамической стабилизации ESP

Что такое ESP

Разные производители автомобилей могут использовать разную аббривеатуру, как например: VDC, VSC, DSTC, DSC, ATTS, VSA, Stabilitrac, но суть от этого не меняется.
Смысл использования в автомобиле системы ESP заключается в том, чтобы контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях предотвращать срыв автомобиля в занос и боковое скольжение. То есть сохранять курсовую устойчивость и траекторию движения в процессе выполнения манёвров, особенно на высокой скорости или на плохом покрытии. Иногда эту систему называют противо-заносной или системой курсовой устойчивости.
Помните нашумевшую на весь мир историю с переворачиванием Mercedes-Benz A-класса? Если нет, то напомню. В 1997 году во время ездовой презентации автомобиль при прохождении маневра «перестановка» перевернулся. После потока критики, обрушившейся на концерн, мерседесовское руководство во всеуслышанье объявило о том, что на все машины А-класса будет бесплатно установлена фирменная система динамической стабилизации. Именно применение электроники позволило окончательно решить проблемы с управляемостью. До этого случая ESP по заказу устанавливалась на автомобили S-класса еще в 1995 году.

ESP

Принцип работы ESP основан на том, чтобы бороться со сносом и заносом автомобиля не только рулем и при помощи акселератора, но и торможением одного или нескольких колес. Обрабатывая сигналы с датчиков, блок управления постоянно сравнивает фактическое поведение автомобиля с тем, что заложено в программе. В случае если поведение автомобиля отличается от расчётного, блок управления понимает это как возникновение опасной ситуации и стремится исправить её. Если машину сносит передней осью, система притормаживает внутреннее по отношению к повороту заднее колесо, придавая автомобилю избыточную поворачиваемость. Когда возникает угроза заноса, притормаживается внешнее переднее колесо. При сносе всех четырех колес ESP вычисляет, какое из них и в какой момент притормозить. Вместе с торможением система снижает обороты двигателя. Таким образом, используя исполнительные механизмы ABS и ASR, система способна притормаживать каждое колесо в отдельности.
Но для того, чтобы выполнить такую сложную работу, ESP недостаточно только датчиков ABS. Поэтому в автомобиле установлены дополнительные датчики. Одни сообщают системе о том, в какую сторону и с какой скоростью вращается рулевое колесо, другие дают информацию по углу поворота машины и уровню боковых ускорений. Показания этих датчиков позволяют моментально проанализировать, что происходит с автомобилем, и привести в действие исполнительные механизмы.
Естественно, что и тут не обошлось без недостатков, если их можно назвать таковыми. Можно, например, пожаловаться на то, что система будет мешать опытному водителю, который просчитывает каждое свое движение на несколько шагов вперед. К счастью, для опытных водителей во многих автомобилях, оборудованных ESP, предусмотрена возможность её принудительного отключения. А на некоторых моделях система допускает небольшие заносы и скольжения, давая водителю немного свободы и вмешиваясь, только если ситуация становится действительно критической. Система работает всегда, в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания системы зависит от каждой конкретной ситуации и типа привода автомобиля. Кроме того, в автомобилях, оборудованных автоматической КПП с электронным управлением, ESP способна даже корректировать работу трансмиссии, то есть переключаться на более низкую передачу или на «зимний» режим, если он предусмотрен. Система ESP является одной из важнейших частей комплекса активной безопасности автомобиля. Она исправляет ошибки в управлении и часто помогает выйти из ситуаций, в которых среднестатистический водитель на обычном автомобиле потерпел бы полное фиаско. Главное достоинство ESP в том, что с ней автомобиль перестаёт требовать от вас навыков экстремального вождения. Вы просто поворачиваете руль, а машина сама будет думать, как вписаться в поворот. Но имейте в виду, возможности ESP по исправлению опасной ситуации не беспредельны. Ведь законы физики обмануть нельзя. Поэтому надо помнить, что ESP хоть и значительно снижает шансы на попадание в аварию во многих сложных ситуациях, но не избавляет водителя от необходимости иметь голову на плечах. Сегодня система динамической стабилизации доступна, хотя бы в качестве опции, почти на любом автомобиле.

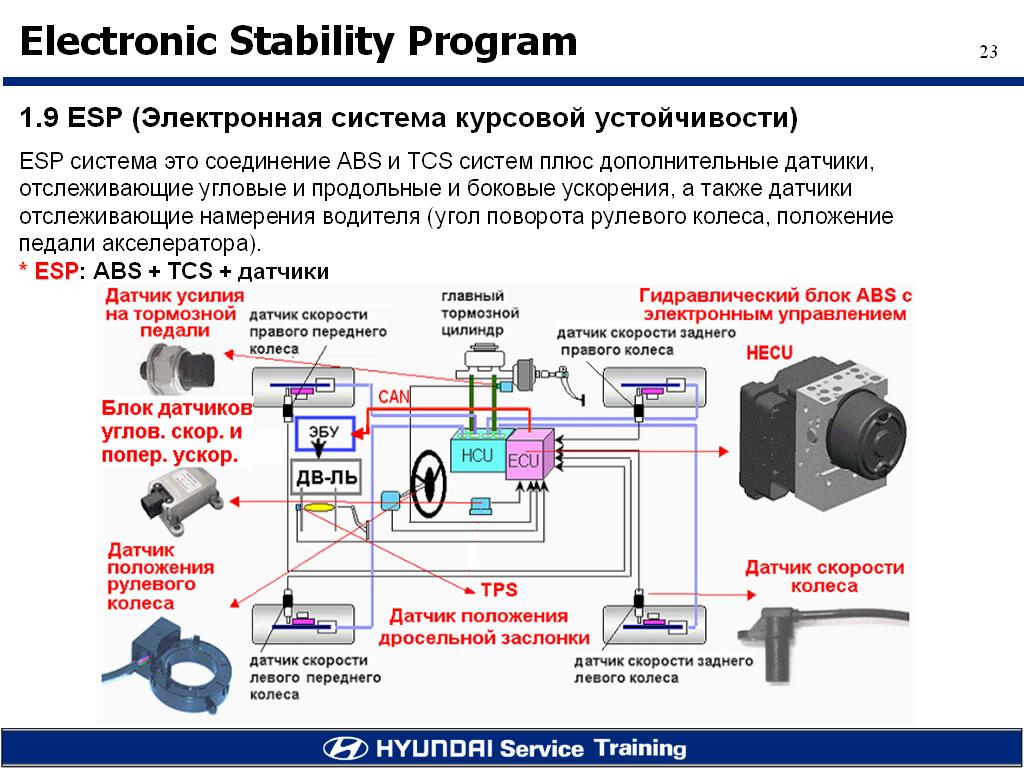

ESP состоит из:

  • электронного блока-контроллера
  • датчика положения рулевого колеса
  • датчика давления в тормозной системе
  • датчик угловой скорости относительно вертикальной оси и поперечного ускорения

Что такое ESP (ЭКУ )? Подробно о системе динамической стабилизации

Что такое ESP (ЭКУ )? Подробно о системе динамической стабилизации

Что такое ESP (ЭКУ )? Подробно о системе динамической стабилизации

Антиблокировочная система тормозов АБС,  давно уже стала привычной на современных автомобилях. Но сегодня уже в базе многие автомобили оснащаются еще и ЭКУ — электронной системой контроля устойчивости автомобиля

Важность электронной системы контроля устойчивости (динамической стабилизации) подчеркивает тот факт, что во многих странах она должна входить в базовую комплектацию автомобиля. К примеру, в странах Евросоюза все автомобили, выпущенные после ноября гон года, должны обязательно оснащаться ЭКУ. Аналогичное решение в разное время на законодательном уровне было принято в Австралии, Израиле, Канаде и США.

Что такое ESPЧто такое ESP

Что такое ESP (ЭКУ )?

Самая распространенная аббревиатура ЭКУ на сегодняшний день — ESP (Electronic Stability Program). Эта торговая марка была запатентована компанией Bosch, первой начавшей массовое производство системы в 1995 году. Интересно, что в этом году компания отметила своеобразный юбилей — выпуск 75-миллионного ESP. Позже собственные разработки в этой области представили и другие компании. Хотя системы ЭКУ в настоящее время известны под многочисленными наименованиями (ASC, DSC, ESC, ESP, PSM, StabiliTrak, VDC и так далее), принцип их работы и технические характеристики практически идентичны. Эти системы обеспечивают автоматический контроль за работой тормозов каждого из колес, помогая водителю сохранять управление автомобилем во время экстремальных маневров и поддерживать заданное направление движения. Задача ЭКУ заключается в том, чтобы контролировать поперечную динамику автомобиля и предотвращать занос или снос ведущих колес, а также не допускать бокового скольжения. То есть сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля в процессе выполнения маневров, что особенно актуально на высокой скорости или скользком дорожном покрытии.

Что такое ESPЧто такое ESP

ESP 17 лет на конвейере

Первые работы по созданию системы стабилизации датируются 1959 годом, когда главный конструктор Daimler-Benz AG профессор Фриц Наллинген запатентовал control device — устройство, которое предотвращало бы проскальзывание ведущих колес путем управления тормозами и подачей топлива к двигателю. Идея была хороша, но долгое время оставалась нереализованной. Причина — в то время не существовало датчиков и управляющих устройств, способных обеспечить стабилизацию автомобиля. Только с развитием микроэлектроники идея стала обретать реальные формы. Первым камнем в ее реализации стало появление уже известной нам антиблокировочной системы (АБС), которая дебютировала на серийном седане Mercedes-Benz S-класса (W116) в 1978 году. Совместная работа инженеров компаний Daimler-Benz AG и Bosch над новым устройством контроля устойчивости началась в 1992 году, а с 1995 года система, получившая название ESP, стала серийно устанавливаться на купе Mercedes-Benz S600. Чуть позже она появилась и на других моделях марки. За 17 лет система стабилизации стремительно эволюционировала благодаря развитию электроники, а ее размеры и вес существенно уменьшились.

Как устроена и работает ESP

Современная ЭКУ активно взаимодействует с другой бортовой электроникой, в частности с АБС и контролем тяги, а также блоком управления двигателем. Фактически все электронные устройства и датчики объединены в общую систему, обеспечивающую комплекс мер по безопасности. ЭКУ состоит из электронного блока, который получает и обрабатывает сигналы от многочисленных датчиков: угловой скорости, поперечного ускорения, скорости вращения колес, положения рулевого колеса и давления в тормозной системе. Первые два датчика фиксируют возникновение бокового скольжения в вертикальной плоскости и определяют его величину. Контроллер ЭКУ постоянно сравнивает реальные данные, полученные от датчиков, с эталонными, записанными в программе. Как только происходит расхождение между ними, система воспринимает это как потенциальную опасность и стремится исправить положение. Для предотвращения заноса или сноса автомобиля ЭКУ передает управляющий сигнал для торможения в зависимости от ситуации одного или нескольких колес. Физически для этого используется гидравлический блок системы АБС, создающий в ней необходимое давление. Параллельно с этим ЭКУ передает сигнал на блок управления двигателем для уменьшения подачи топлива, а в автомобилях с электронно-управляемой коробкой передач (АКП или робот) ЭКУ может еще и переключить передачи «вниз». Алгоритм работы ЭКУ зависит от конкретной ситуации и типа привода автомобиля.

Будьте благоразумны!
ЭКУ является важнейшим элементом комплекса активной безопасности автомобиля. Она позволяет компенсировать ошибки водителя, когда контроль над автомобилем уже потерян. Но нужно помнить, что возможности ЭКУ не безграничны, и изменить законы физики электроника не в силах. Если радиус поворота слишком мал или скорость в повороте превышает разумные границы, не поможет даже самая совершенная программа стабилизации.

Журнал «Драйв»

Что такое ESP (ЭКУ )? Подробно о системе динамической стабилизации

4.8 (95%) 8 голос[а]

Условия, при которых нужно отключать систему стабилизации ESP

В каких случаях необходимо отключать систему ESP.

Условия, при которых нужно отключать систему стабилизации ESP

По-научному ESP – это электронная система динамической стабилизации автомобиля – Electronic Stability Program. Различные производители именуют ее по-разному: Volkswagen, Audi, MercedesBenz называют ее ESP, Hyundai – VSM, Honda – VSA, а BMW, Jaguar, Land Rover – DSC. Система динамической стабилизации или система контроля устойчивости автомобиля развивалась на базе антиблокировочной тормозной системы ABS, системы противоскольжения ASR, противобуксовочной системы TCS и других различных систем, имеющих разное название, но использующих одни и те же принципы антипробуксовки колес.



Когда транспортное средство движется, блок управления ABS/ESP (компьютер) анализирует положение транспортного средства с помощью различных датчиков, размещенных на машине. Благодаря полученным данным система ESP может регулировать тормозное усилие между колесами, при необходимости притормаживая определенное колесо, чтобы выровнять автомобиль, за счет чего электроника предотвращает боковое движение или занос автомобиля. В итоге система ESP обеспечивает автомобилю хороший динамический баланс.

Условия, при которых нужно отключать систему стабилизации ESP

По данным Администрации транспортной безопасности США (к сожалению, в нашей стране подобные исследования отсутствуют), система ESP позволяет снизить аварии легковых автомобилей более чем на 30%, а аварии внедорожников и кроссоверов – на 50%. Но раз эта система такая полезная и напрямую влияет на безопасность дорожного движения, зачем автопроизводители предусмотрели возможность отключения системы стабилизации автомобиля? Итак, чем полезна система ESP и когда ее нужно действительно выключать – в нашем обзоре.



1) Дрифт, быстрый старт

Условия, при которых нужно отключать систему стабилизации ESP

Если вы автогонщик, любите дрифтить автомобиль или не хотите, чтобы система стабилизации вмешалась в управление автомобилем, вы должны отключить ESP. Иначе система не даст вам дрифтовать, когда колеса автомобиля начинают терять сцепление с дорогой. Если не отключите ESP, система ограничит скольжение колес не только притормаживанием колес, но и уменьшит передачу крутящего момента на них.



2) Езда по песку или грязи

Условия, при которых нужно отключать систему стабилизации ESP

При выезде на природу или при движении по грязи советуем вам также выключить систему ESP, чтобы электроника не стала тормозить некоторые колеса, которые начинают проскальзывать на дороге, пролегающей через пересеченную местность. Также для движения по бездорожью необходима мощность, которую ограничит система динамической стабилизации, в результате чего автомобиль может застрять. Если же вы уже застряли, то также необходимо отключить ESP, так как она будет мешать вам выехать.



3) Дождь и снег, скользкая дорога: при движении в гору

Условия, при которых нужно отключать систему стабилизации ESP

Мы знаем, что в дождливую и снежную погоду система ESP отлично помогает водителям держать машину на скользкой дороге. Благодаря этому мы в плохую погоду чувствуем себя увереннее за рулем. И все за счет работы электроники, которая отлично регулирует устойчивость машины даже в тяжелых погодных условиях. Но если вы двигаетесь по мокрой или скользкой дороге в гору, то лучше отключить систему ESP. Это необходимо, чтобы автомобиль поднимался плавно в гору. Иначе система ESP при подъеме в гору может, наоборот, способствовать заносу автомобиля.



4) На автомобиле установлены цепи противоскольжения

Условия, при которых нужно отключать систему стабилизации ESP

Если ваша машина оборудована цепями противоскольжения, в этом случае мы также бы советовали вам отключать систему ESP. Иначе система ESP будет передавать блоку управления системой стабилизации неправильные данные, в результате чего автомобиль будет выравниваться на дороге не так, как нужно. В итоге это повлияет на безопасность вождения. В этом случае лучше отключите ESP.



Как работает отключение системы ESP на разных автомобилях?

Условия, при которых нужно отключать систему стабилизации ESP

Все автомобили, мы знаем, созданы разными. В том числе отличается и алгоритм системы ESP. Особенно при отключении. Например, в некоторых машинах при однократном нажатии кнопки ESP OFF отключается сначала только система ABS. Так, в частности, работает отключение ESP в кроссовере Hyundai Creta. Если затем нажать кнопку в течение нескольких секунд еще раз, система стабилизации выключится полностью.



Смотрите также: Включил систему «старт-стоп». Есть ли экономия топлива на самом деле?



Но на многих автомобилях (например, на обычных автомобилях Mercedes) систему ESP полностью отключить нельзя. Так уж задумал автопроизводитель, заботясь о безопасности водителей. На многих современных Mercedes вы даже не найдете отдельную кнопку ESP OFF, для того чтобы деактивировать систему курсовой устойчивости. Для этого, например, необходимо лезть в меню настроек различных функций и отключать систему.



Условия, при которых нужно отключать систему стабилизации ESP



И то полностью, как мы уже сказали, вы ее не отключите. Система все равно, хоть и неактивно, будет вмешиваться в управление автомобилем.

Условия, при которых нужно отключать систему стабилизации ESP

Нет, свободу вы, конечно, почувствуете больше, но тем не менее при экстренных ситуациях электроника вмешается обязательно. Причем больше всего вы это будете чувствовать при высоких скоростях. Кстати, во многих автомобилях система ESP деактивируется только при движении машины на скорости до 50 км/час. При превышении скорости система автоматически снова полностью включается.



Также почти во всех автомобилях, если вы отключили ESP, не стоит рассчитывать, что она будет деактивирована после того, как вы заглушите мотор и снова запустите. В большинстве случаев система стабилизации при новом запуске двигателя снова автоматически включится.



Имеет ли смысл отключать систему ESP?

Условия, при которых нужно отключать систему стабилизации ESP

В обычной жизни при повседневной городской езде отключать систему ESP, конечно, нет смысла. Ведь она реально помогает водителю во время движения. Да, кто-то скажет, что различная электроника обленила водителей, многие из которых уже разучились рассчитывать только на себя. Но, по нашему мнению, система ESP, как и многие другие автотехнологии безопасности, внесла существенный вклад в уменьшение аварий на дороге. А раз так, то мы обеими руками за подобную систему стабилизации.



Если же вы захотите почувствовать ради забавы, что такое автомобиль без системы ESP, то советуем отключать ее только на закрытом треке или на свободной площадке, где рядом нет ни столбов, ни других машин.



Да, в определенных условиях, о которых мы рассказали выше, кнопка ESP OFF может сыграть роль палочки-выручалочки. Особенно если вы застряли в снегу. Вот почему автопроизводители предусмотрели возможность отключения системы стабилизации.

ESP — система динамической стабилизации автомобиля

Electronic Stability Program или ESP (аббревиатура) – именно так называют электронную систему динамической стабилизации автомобиля. Эта технология призвана помочь водителю в критических моментах езды.

Суть данной системы заключается в предотвращении опасных заносов или бокового скольжения автомобиля. Если при выполнении каких-либо маневров автомобиль начинает заносить, ESP сохраняет его устойчивость, тем самым помогая водителю контролировать процесс езды. Часто такую электронику называют «противозаносной» или «системой поддержания курсовой устойчивости».

Первую подобную систему, под названием «управляющее устройство», разработали в компании Daimler-Benz еще в конце 50-х годов. Однако, использовать ее в автомобиле стали, лишь, в 1994 году. Модели Mercedes-Benz CL 600 стали первыми автомобилями, комплектовавшимися ESP. Затем, установка системы производилась на все модели S-класса и SL.

Такой вид имеет блок управления ESP на автомобилях Mercedes-Benz.





В наше время такой системой оснащаются, практически, все автомобили, не зависимо от класса и стоимости.

Основным узлом ESP является электронный блок-контроллер. Он постоянно осуществляет обработку сигналов, которые поступают с множества датчиков(датчик положения рулевого колеса, датчик давления в тормозной системе). Контроль скорости вращения колес производится с помощью датчиков AБС. Система ESP связана с антипробуксовочной системой и блоком управления двигателем.

Основную информацию блок-контроллер получает с двух специальных сенсоров – угловой скорости относительно вертикальной оси и поперечного ускорения. Принцип их работы заключается в фиксации бокового скольжения на вертикальной оси, вычисления его величины и даче команд на устранение угрозы. Благодаря всем установленным датчикам, ESP постоянно фиксирует скорость автомобиля, обороты двигателя, на какой угол повернут руль, наличие заноса и т.д.



Схема работы ESP

Путем постоянного анализа поступающих с датчиков сигналов, контроллер делает сравнение между поведением автомобиля в реальности и тем, что загружено в его программе. Если между этими параметрами возникает несоответствие, блок-контроллер расценивает такую ситуацию как опасную и дает команды для ее устранения. Это может быть притормаживание одного или нескольких колес. Выбор переднего или заднего колеса, внешнего или внутреннего по отношению к повороту, системой определяется, в зависимости от конкретной ситуации.

Притормаживание колес производится с помощью гидромодулятора АБС, который нагнетает давление в тормозной системе. Синхронно с этим действием, поступает команда и на блок управления двигателем на уменьшение подачи топлива и крутящего момента на колесах.

На рисунке можно посмотреть пример, в котором показан занос(разворот или вылет с дороги) – красная линия. В такой ситуации система ESP произведет торможение нужных колес и автомобиль останется устойчив при вхождении в поворот – зеленая линия.





Система контролирует автомобиль в любом режиме езды – набор скорости, торможение, движение накатом. Определение критической ситуации и включение электроники зависит от конкретного случая и типа привода автомобиля. К примеру, если датчик углового ускорения зафиксировал начало заноса задней оси, ESP даст команду на блок управления двигателем и подача топлива будет уменьшена. Далее, будет следовать команда на притормаживание внешнего переднего колеса и т.д., в соответствии с заложенной программой.

Если в автомобиле автоматическая КПП с электронным управлением, система может переключать передачи, подбирая оптимальный режим работы трансмиссии.

Есть ситуации, в которых такая система мешает. Но, это больше относится к экстремальной езде водителя, чем к самой ESP. Например, в случае выхода из заноса необходимо резко увеличить скорость, а система сделать это не дает, уменьшая обороты двигателя.

Однако, во многих автомобилях систему ESP можно, принудительно, отключить. В некоторых моделях система не реагирует на небольшие заносы и скольжения, добавляя больше адреналина водителю во время езды. При этом, в критической ситуации она мгновенно срабатывает.

Система ESP – одна из главных в общем комплексе активной безопасности автомобиля. Благодаря ей даже неопытный водитель сможет справиться с управлением в сложных ситуациях. Нужно просто поворачивать руль, а система сама проконтролирует безопасное вхождение в поворот. Главная особенность системы ESP — в большинстве случаев она предотвращает аварийные ситуации, с которыми водитель сам никогда не справится.

Но, не стоит забывать о том, что электроника не может на 100% обезопасить автомобиль от заносов. Есть законы физики, на которые не может распространяться действие ни одной системы безопасности автомобиля, в частности это касается и системы ESP. Она способна в значительной мере контролировать устойчивое поведение автомобиля на дороге, тем самым уменьшая шансы попадания в аварию. Однако, максимальных результатов ее работы можно добиться, только, при соблюдении правил дорожного движения или, хотя бы, адекватном вождении.
