Назначение систем зажигания | Система зажигания

Система зажигания предназначена для воспламенения топливовоздушной смеси в цилиндрах бензинового двигателя. Топливовоздушная смесь воспламеняется в камере сгорания двигателя посредством электрического разряда между электродами свечи зажигания, установленной в головке цилиндров. Для создания искры между электродами свечи зажигания применяют системы зажигания от магнето и батарейные системы зажигания, источниками высокого напряжения в которых являются индукционные катушки.

Схема батарейной системы зажигания

Рис. Схема батарейной системы зажигания

Система зажигания состоит из следующих основных элементов:

  • источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
  • выключатель ВК цепи электроснабжения (выключатель зажигания)
  • датчик Д углового положения коленчатого вала
  • регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
  • источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
  • силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
  • распределитель Р импульсов высокого напряжения по свечам
  • помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
  • свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

  • начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
  • основная, в которой пламя распространяется на большую часть камеры сгорания
  • конечная, в которой пламя догорает у стенок цилиндра

Система зажигания с накоплением энергии

Рис. Система зажигания с накоплением энергии:
а — в магнитном поле; б — в электрическом поле

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Из чего состоит система зажигания автомобиля.


Работа любого бензинового двигателя внутреннего сгорания была бы невозможна без специальной системы зажигания. Именно она отвечает за воспламенение смеси в цилиндрах в строго определенный момент. Различают несколько возможных вариантов:

  • контактная;
  • бесконтактная;
  • электронная.
Каждая из этих систем зажигания авто имеет свои особенности и конструкцию. Однако вместе с этим, большинство элементов разных вариантов одинаковы.

Одинаковы элементы разных систем зажигания автомобиля

Незаменимым и наиболее востребованным является наличие аккумуляторной батареи. Даже в отсутствие или при поломке генератора при помощи неё можно ещё некоторое время продолжать движение. Генератор также есть неотъемлемой частью, без которой нормальное функционирование любой из систем невозможно. Свечи зажигания, бронепровода, высоковольтная и управляющие элементы дополняют любую из упомянутых систем. Основное различие меду ними заключается в типе, управляющего моментом зажигания и отвечающего за искрообразование устройства.

Контактный прерыватель-распределитель зажигания

Это устройство инициирует возникновение искры высокого, до 30000 В, вольтажа на контактах свечей зажигания. Для этого он соединяется с высоковольтной катушкой, благодаря которой происходит образование высокого напряжения. Сигнал на катушку передается при помощи проводов от специальной контактной группы. При её размыкании кулачковым механизмом происходит образование искры. Момент её возникновения должен строго соответствовать требуемому положению поршней в цилиндрах. Это достигается благодаря четко рассчитанному механизму, передающему вращательное движение на прерыватель-распределитель. Одним из недостатков устройства является влияние механического износа на время возникновения искры и на её качество. Это влияет на качество работы двигателя, а значит может требовать частых вмешательств в регулировку его работы.


Бесконтактное зажигание

Этот тип устройств не зависит на прямую от размыкания контактов. Основную роль в моменте искрообразования здесь играет транзисторный коммутатор и особый датчик. Отсутствие зависимости от чистоты и качества поверхности контактной группы может гарантировать более качественное искрообразование. Однако этот тип зажигания тоже использует прерыватель-распределитель, который отвечает за передачу тока на нужную свечу в нужный момент.


Электронное зажигание

В этой системе воспламенения смеси полностью отсутствуют механические движущиеся части. Благодаря наличию специальных датчиков и особого блока управления, образование искры и момент её раздачи на цилиндры выполняются гораздо более точно и надежно, чем у вышеупомянутых систем. Это дает возможность улучшить работу двигателя, увеличить его мощность и снизить расход топлива. Кроме того, радует и высокая надежность устройств такого типа.


Основные этапы работы системы зажигания

Различают несколько основных этапов работы любых систем зажигания:

  1. накопление необходимого заряда;
  2. высоковольтное преобразование;
  3. распределение;
  4. искрообразование на свечах зажигания;
  5. возгорание смеси.
На любом из этих этапов слаженная и точная работа системы чрезвычайно важна, а значит свой выбор необходимо останавливать на надежных и проверенных устройствах. Лучшей по праву считается электронная система зажигания.

Видео про принцип работы системы зажигания:

Система зажигания двигателя нужна для воспроизводства токов повышенного значения и раздачи его на контактные свечи воспламенения топлива. С учетом изменения оборотов коленчатого вала и нагрузок на мотор импульс высоковольтного напряжения подается к свечам в заданный период. В наше время автомобили оборудуют контактными и бесконтактными системами момента воспламенения.

Устройство контактной системы зажигания

Низковольтные токи служат источником питания и исходят от генератора и аккумулятора автомобиля.

Как правило, значение такого напряжения равно двенадцати-четырнадцати вольтам. А для воспроизводства момента искры в свечах запала нужно подать на них до двадцати тысяч вольт. Учитывая этот фактор, система воспламенения имеет в своей конструкции две различные электрические цепи. Схема системы зажигания собрана из следующих устройств и элементов: АКБ, катушки, трамблера, регуляторов опережения воспламенения вакуумного и центробежного типов, контактных свечек, электропроводов, замкового устройства включения.

Отдельные элементы системы

Для преобразования токов низкого вольтажа в высокие в конструкции предусмотрена установка устройства катушки зажигания. Расположена она в подкапотном пространстве, как и большая часть элементов и механизмов воспламенения. Главный способ работы таковой следующий: по виткам обмотки не высокого вольтажа проходят электротоки, и в этот момент около обмотки преобразуется магнитное поле. В том случае, если прекратить подачу напряжения в витках, исчезнувшее магнитное поле возбуждает токи уже непосредственно в витках высокого напряжения. Процесс преобразования двенадцати вольт в двадцать тысяч происходит за счет разности витков в обмотках катушек. Именно такой высокий показатель напряжения необходим для образования искры между контактами свечей.

Работа прерывателя

Правильная работа системы зажигания невозможна без такого механизма, как прерыватель токовых напряжений не высоких показателей. Его работа заключается в том, чтобы прерывать токи в обмотках малого напряжения. Это, в свою очередь, способствует образованию высокого напряжения.

Далее ток направляется на основной контакт, расположенный под крышкой устройства распределителя. Гибкая пружина передвижного контакта все время прижимает его к неподвижному элементу, а расходятся они лишь на короткий промежуток времени. Это происходит в момент, когда кулачок валика привода механизма прерывателя воздействует на молоточек передвижного контакта.

Конденсатор

Чтобы исключить факт подгорания контактов в момент их размыкания, к ним параллельно подключен конденсатор. В период расхождения контактов механизма распределителя между кулачками возможно искрообразование. В этом случае конденсатор служит для поглощения большей части электроэнергии и сводит возможность образования искры к минимуму. Дополнительно он сопутствует увеличению напряжения во вторичных витках обмотки катушки. В момент срабатывания контактов прерывателя конденсирующее устройство отдает свой ток и таким образом создает обратные токи в цепи низкого напряжения. Это способствует ускорению исчезновения магнитных полей. И чем скорее это произойдет, тем выше будут токи в линии высоких напряжений. В том случае, когда конденсатор трамблера выйдет из строя, мотор также не будет запускаться и работать. Параметры напряжения витков будут слишком малы для возникновения оптимального искрообразования. Искра между электродами свечи будет «бедной», а этого недостаточно для воспламенения топливной смеси. Контакты прерывателя низких токов и распределитель высоких напряжений установлены в корпусе трамблера и приводятся в действие за счет коленчатого вала мотора.

Крышка трамблера

Раздача высокого напряжения на свечи цилиндров силового агрегата осуществляется за счет распределительной крышки трамблера. После образования в катушке токов высоких показателей они поступают на основной контакт колпака распределителя-прерывателя, а уже затем, через подвижной элемент, на пластину ротора. В то время, когда ротор вращается, напряжение проскакивает с пластины на контакты распределительной крышки.

Затем короткие импульсы по бронепроводам высокого напряжения поступают непосредственно на Контакты распределительной крышки имеют определенную нумерологию, которая соответствует определенному цилиндру двигателя.

Именно так и устанавливается момент работы цилиндров. Определенный порядок работы предусматривает равномерное распределение нагрузки на коленвал. В основном четырехцилиндровые моторы имеют следующий порядок работы: 1-3-4-2. Но он может несущественно изменяться в зависимости от производителя. В данном случае формула порядка работы означает, что изначально воспламенение происходит в первом цилиндре, затем в третьем, четвертом и втором. При этом система зажигания двигателя предусматривает подачу напряжения на свечи в момент окончания такта сжатия. Это происходит за счет установки

Опережение момента искрообразования необходимо из-за высокой скорости перемещения поршней в цилиндрах. В том случае, когда топливная смесь будет воспламеняться несколько позже или раньше предусмотренного, коэффициент пол

Системы зажигания автомобиля

Автомобильный мотор еще в первых своих модификациях представлял собой сложную конструкцию, состоящую из ряда систем, работающих воедино. Одним из основных компонентов любого бензинового мотора является система зажигания. Об ее устройстве, разновидностях и особенностях мы сегодня и поговорим.

Система зажигания

Система зажигания автомобиля представляет собой комплекс из приборов и устройств, которые работают на обеспечение своевременного появления электрического разряда, воспламеняющего смесь в цилиндре. Она является неотъемлемой деталью электронного оборудования и в своем большинстве завязана на работе механических компонентов мотора. Этот процесс присущ всем моторам, которые не используют для воспламенения сильно нагретый воздух (дизель, компрессионные карбюраторные). Искровое воспламенение смеси применяется и в гибридных моторах, работающих на бензине и газу.

Принцип работы системы зажигания зависит от ее вида, но если обобщать ее работу, можно выделить следующие этапы:

  • процесс накопления высоковольтного импульса;
  • проход заряда через повышающий трансформатор;
  • синхронизация и распределения импульса;
  • возникновение искры на контактах свечи;
  • поджог топливной смеси.


Важным параметром является угол или момент опережения – это время, в которое осуществляется поджог воздушно-топливной смеси. Подбор момента происходит так, чтобы предельное давление возникало при попадании поршня в верхнюю точку. В случае с механическими системами его придется выставлять вручную, а в электронно-управляемых системах настройка происходит автоматически. На оптимальный угол опережения влияет скорость движения, качество бензина, состав смеси и другие параметры.

Классификация систем зажигания

Основываясь на методе синхронизации зажигания, различают схемы контактные и бесконтактные. По технологии формирования угла опережения зажигания можно выделить системы с механической регулировкой и полностью автоматические или электронные.

Исходя из типа накопления заряда, для пробития искрового промежутка, рассматривают устройства с накоплением в индуктивности и с накоплением в емкости. По способу коммутации первичной цепи катушки бывают – механические, тиристорные и транзисторные разновидности.

Узлы систем зажигания

Все существующие виды систем зажигания различаются способом создания контролирующего импульса, в остальном их устройство практически не отличается. Поэтому можно указать общие элементы, которые являются неотъемлемой частью любой вариации системы.

Питание – первичным, служит аккумулятор (задействуется при пуске), а при работе – эксплуатируется напряжение, которое производит генератор.

Выключатель – устройство, которое необходимо для подачи питания на всю систему или его отключения. Выключателем служит замок зажигания или управляющий блок.

Накопитель заряда – элемент необходимый для концентрации энергии в нужном объеме, для воспламенения смеси. Существует два типа компонентов для накопления:

  • Индуктивный – катушка, внутри которой расположился повышающий трансформатор который создает достаточный импульс для качественного поджога. Первичная обмотка устройства питается от плюса батареи и приходит через прерыватель к ее минусу. При размыкании первичного контура прерывателем на вторичном создается высоковольтный заряд, который и передается на свечу.
  • Емкостный – конденсатор, который заряжается повышенным напряжением. В нужное время накопленный заряд по сигналу передается на катушку.

Схема работы в зависимости от вида накопления энергии

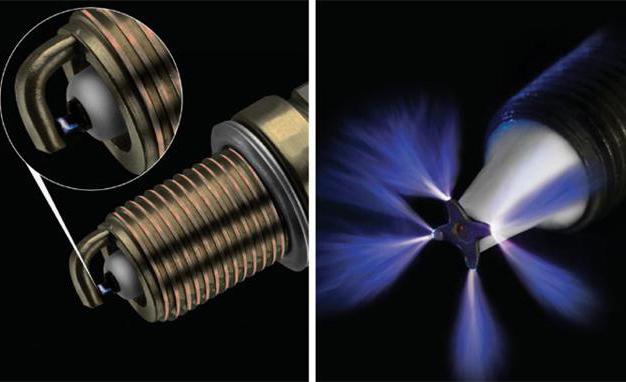

Свечи – изделие, состоящее из изолятора (основа свечи), контактного вывода для подключения высоковольтного провода, металлической оправы для крепления детали и двух электродов, между которыми и образуется искра.

Система распределения – подсистема, предназначенная для направления искры на нужный цилиндр. Состоит из нескольких компонентов:

  • Распределитель или трамблер – устройство, сопоставляющее обороты коленвала и соответственно – рабочее положение цилиндров с кулачковым механизмом. Компонент может быть механическим или электронным. Первый – передает вращение мотора и посредством специального бегунка распределяет напряжение от накопителя. Второй (статический) исключает наличие вращающихся частей, распределение происходит благодаря работе блока управления.
  • Коммутатор – прибор, генерирующий импульсы заряда катушки. Деталь присоединяется к первичной обмотке и разрывает питание, генерируя напряжение самоиндукции.
  • Блок управления – устройство на микропроцессорах, определяющее момент передачи тока в катушку на основании показаний датчиков.

Провод – одножильный высоковольтный проводник в изоляции, соединяющий катушку с распределителем, а также контакты коммутатора со свечами.

Магнето

Одной из первых систем зажигания является – магнето. Она состоит из генератора тока, который создает разряд исключительно для искрообразования. Состоит система из постоянного магнита, который приводится в движение коленчатым валом и катушки индуктивности. Искру, способную пробить искровой промежуток генерирует повышающий трансформатор, одной частью которого служит грубая обмотка катушки индуктивности. Для повышения напряжения используют часть обмотки генератора, которая соединена с электродом свечи.

Система зажигания с магнето

Контроль за подачей искры может быть контактный, выполненный в виде прерывателя или бесконтактный. При бесконтактном методе подачи искры применяются конденсаторы, которые улучшают качество искры. В отличие от представленных далее схем зажигания, магнето не требуется аккумулятор, оно легкое и активно применяется в компактной технике – мотокосах, бензопилах, генераторах и т.д.

Контактная система зажигания

Устаревшая, распространенная схема воспламенения топливной смеси. Отличительной особенностью системы является создание высокого напряжения, вплоть до 30 тысяч В на свечи. Создает такое высокое напряжение катушка, которая соединена с распределительным механизмом. Импульс на катушку передается благодаря специальным проводам, соединенным с контактной группой. При размыкании кулачков происходит формирование разряда и искры. Устройство также выполняет роль синхронизатора, так как момент образования искры должен совпадать с нужным моментом такта сжатия. Данный параметр устанавливается посредством механической регулировки и сдвига искры на более раннюю или позднюю точку.

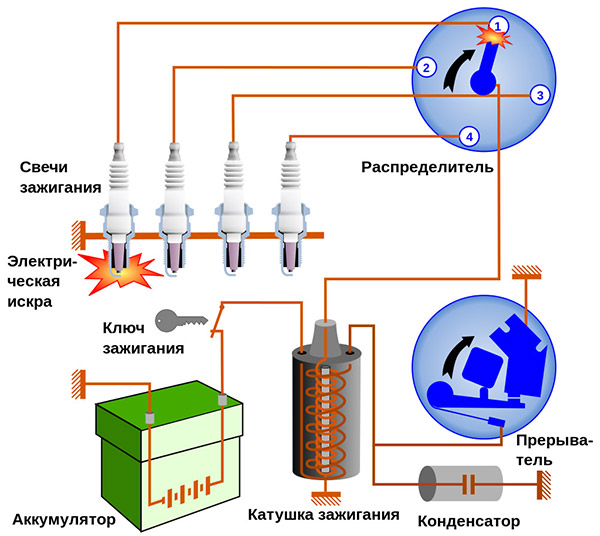

Простейшая схема

Уязвимой частью такого варианта является естественный механический износ. Из-за него меняется момент образования искры, он нестабильный для различных положений бегунка. Ввиду чего появляются вибрации мотора, падает его динамика, ухудшается равномерность работы. Тонкие настройки позволяют избавиться от явных неисправностей, но проблема может возникнуть повторно.

Преимуществом контактного зажигания является его надежность. Даже при серьезном износе деталь будет работать безотказно, позволяя мотору работать. Схема не прихотлива к температурным режимам, практически не боится влаги или воды. Такой вид зажигания распространен на старых автомобилях и по сей день используется на ряде серийных моделей.

Бесконтактное зажигание

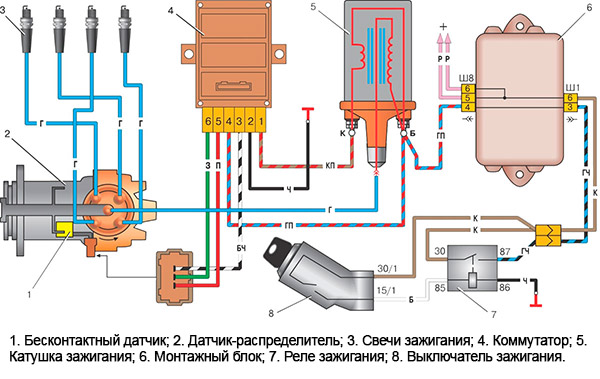

Принципиальная схема работы бесконтактной системы несколько отличается. Она сохраняет трамблер, как элемент конструкции, но он лишь выполняет функцию синхронизации цилиндров и отсылает импульс на коммутатор. В свою очередь транзисторный элемент, синхронизируется с показателем датчика и определяет угол зажигания, а также другие настройки – автоматически.

Преимущество системы – стабильность качества искрообразования, которое не зависит от ручных настроек или сохранности поверхности контактов. Если рассматривать превосходство данного варианта над контактной схемой, можно выделить:

  • система генерирует искру высокого качества постоянно;
  • устройство системы зажигания исключает ухудшение ее работы вследствие износа или загрязнения;
  • отсутствует необходимость производить тонкие настройки угла зажигания;
  • не приходится следить за состоянием контактов, контролировать их угол замыкания и другие настройки.

В результате использования бесконтактной системы можно наблюдать снижение расхода топлива, улучшение динамических характеристик, отсутствие сильных вибраций мотора, стабильная искра позволяет облегчить холодный пуск.

Электронное зажигание

Современная, наиболее совершенная схема, которая полностью исключает наличие подвижных частей. Для получения необходимых данных о положении коленвала и других применяются специальные датчики. Далее электронный блок управления производит расчеты и посылает соответствующие импульсы на рабочие компоненты. Такой подход позволяет максимально точно определить момент подачи искры, благодаря чему смесь разжигается своевременно. Это позволяет получить больше мощности, улучшить продувку цилиндра и снизить вредные выбросы, благодаря лучшему дожигу топлива.

Схема электронной системы

Электронная система зажигания автомобиля отличается высокой стабильностью работы и устанавливается на большинство современных авто. Такая популярность определена преимуществами данной схемы:

  • Снижение расхода топлива во всех режимах работы мотора.
  • Улучшение динамических показателей – отклик на педаль газа, скорость разгона и т.д.
  • Более плавная работа мотора.
  • Выравнивается график момента и лошадиных сил.
  • Минимизируются потери мощности на низких оборотах.
  • Совместима с газобаллонным оборудованием.
  • Программируемый электронный блок позволяет настроить двигатель на экономию топлива или наоборот, на повышение динамических показателей.

Назначение системы зажигания достаточно простое, она является неотъемлемой частью бензинового двигателя, а также моторов, оснащенных ГБО. Этот компонент постоянно меняется и приобретает новые формы, соответствующие современным требованиям. Несмотря на это даже самые простые модели зажигания все еще используются на различной технике, успешно выполняя свою работу, как и десятки лет назад.

Контактные системы зажигания, работа, схемы

Контактная система зажигания выделяется наличием в составе распределителя, от которого производится подача напряжения к свечам зажигания двигателя.

В чем особенности этой системы? Где она применяется, и как работает? Из каких элементов состоит, и с какими поломками может столкнуться автовладелец в процессе пользования транспортным средством? Рассмотрим эти моменты подробнее.

Где используется?

Прошлые и настоящие владельцы ВАЗ «классики», разбирающиеся в конструкции таких автомобилей, прекрасно знают слабые места и принципы функционирования схемы зажигания контактного типа.

Ее особенность заключается в распределении напряжения к камерам сгорания двигателя через контактные соединения (отсюда и название).

Современные автомобили оборудуются более современным (электронным) зажиганием, которое управляется микропроцессором.

Контактные системы зажигания, устройство, принцип работы

К основным системам, работающим на контактном принципе, стоит отнести:

  • КС3 (KSZ) — наиболее распространенный тип схемы, в структуре которой имеется распределитель, катушка и прерыватель. Контактные системы зажигания, устройство, принцип работы
  • КТС3 (HKZ-2, JFU4, HKZk) — система зажигания с контактным датчиком и предварительным накоплением энергии.
  • KTC3 (TSZi) — еще один тип системы, работающей на контактном принципе. В ее составе присутствуют транзистор и контакты, а также индукционный накопитель энергии.

Контактные системы зажигания, устройство, принцип работы

Общий принцип работы

Наличие контактной системы зажигания в автомобиле подразумевает, что зажигание горючего в цилиндрах осуществляется по факту появления искры от свечи зажигания.

При этом сама искра возникает при поступлении импульса высокого напряжения от катушки зажигания.

Ключевую функцию выполняет катушка зажигания, которая по принципу работы напоминает трансформатор.

Она состоит из двух обмоток (первичной и вторичной), намотанных на сердечник из металла.

Сначала напряжение подводится к первичной обмотке, после чего в катушке создается ток.

Как только происходит кратковременный разрыв первичной цепи, магнитное поле нивелируется, но во вторичной обмотке возникает высокое напряжение (около 25000 Вольт).

Контактные системы зажигания, устройство, принцип работы

В этот момент на первичной обмотке также присутствует напряжение, равное 300 Вольтам.

Причина его появления — токи самоиндукции. Именно из-за появления этого тока возникает обгорание и искрение контактов прерывателя.

Из сказанного выше можно сделать вывод, что вторичное напряжение напрямую зависит от следующих аспектов:

  • Магнитного поля;
  • Уровня интенсивности падения тока в первичной обмотке.

Для роста вторичного напряжения и снижения риска обгорания контактной группы, в цепочку включается конденсатор (устанавливается параллельно). Даже при незначительном размыкании конденсатор заряжается.

Принципиальная схема контактной системы зажигания показана ниже.

Контактные системы зажигания, устройство, принцип работы

Разряд емкости происходит через первичную обмотку, посредством формирования импульсного тока обратного напряжения. Благодаря этой особенности, магнитное поле исчезает, а вторичное напряжение растет.

Оптимальная емкость конденсатора для контактной системы зажигания составляет 0,17-0,35 мкФ. Для примера, в «Жигулях» отечественного производства установлен конденсатор, имеющий емкость в 0,2-0,25 мкФ (при частоте от 50 до 1000 Гц).

Если система зажигания автомобиля работает без сбоев, вторичное напряжение должно постоянно расти. Оно зависит от двух основных параметров — размера зазора между свечными электродами, а также давления в цилиндрах машины.

Для контактной системы зажигания этот параметр (вторичное напряжение) должен находиться на уровне 8-12 Вольт.

Чтобы система работала без сбоев, в момент прерывания упомянутый показатель вырастает до 16-25 кВ. Наличие подобного запаса позволяет избежать неблагоприятных последствий от тех или иных колебаний в системе зажигания.

К упомянутым выше проблемам можно отнести корректировки состава горючей смеси или изменение расстояния между электродами свечи.

К примеру, снижение уровня кислорода в топливно-горючей смеси приводит к росту напряжения до 20 кВ.

Несмотря на ряд проведенных мероприятий, полностью избежать подгорания контактной группы создателям контактной системы зажигания не удалось. Оптимальным способом снижения этого эффекта является четкое выдерживание зазора на минимальном уровне (0,3-0,4 мм).

В качестве примера можно привести отечественные машины ВАЗ, в которых величина зазора в прерывателе равна 0,35-0,45 мм, что соответствует углу в 52-58 градусов Цельсия (при условии, что контактная группа находится в замкнутом состоянии).

Контактные системы зажигания, устройство, принцип работы

В случае изменения этого угла корректируется и напряжение во вторичной обмотке. В итоге искры появляются не только на контактах, но и на бегунках. По этой причине уменьшается качество искры, и мотор теряет мощность.

Отдельного внимания заслуживает надежность контактной системы зажигания, которая зависит от целого ряда факторов:

  • Формы, энергии и времени появления искры;
  • Количества искр на определенной площади;
  • Вторичного напряжения (одна из наиболее важных характеристик). Чем больше этот параметр, тем меньше зависимость системы от состава горючей смеси и уровня чистоты электродов.

Устройство

Не секрет, что контактная система зажигания состоит из множества различных элементов:

  • АКБ;
  • Механический прерыватель и распределитель. Первый дает ток низкого, а второй — высокого напряжения;
  • Замок, катушка и свечи зажигания;
  • Регуляторы опережения зажигания представлены двумя видами — центробежным и вакуумным;
  • Высоковольтные провода.

Контактные системы зажигания, устройство, принцип работы



Рассмотрим основные элементы подробно:

  • Прерыватель — узел, который обеспечивает кратковременное разделение цепочки тока в обмотке низкого напряжения. В момент разрыва во вторичной цепи формируется высокое напряжение.
  • Конденсатор — деталь, целью которой является предотвращение подгорания контактов в цепи прерывателя. Монтаж емкости производится параллельно контактной группе, что позволяет поглощать изделию больший объем энергии. К дополнительной функции конденсатора стоит отнести повышение напряжения на вторичной обмотке.Контактные системы зажигания, устройство, принцип работы
  • Распределитель — элемент контактной системы зажигания, который обеспечивает раздачу потенциала напряжения на каждую из свечей цилиндров. Конструктивно устройство состоит из крышки и ротора. В верхней части расположены контакты, а потенциал от катушки направляется на центральный контакт, а через боковые контакты к свечам. Контактные системы зажигания, устройство, принцип работы
  • Катушка зажигания — устройство, которое преобразует напряжение (из низкого в высокое). Находится деталь в моторном отсеке, как и большая часть элементов контактной системы зажигания. Конструктивно в изделии предусмотрено две обмотки. Одна — низкого, а другая — высокого напряжения. Контактные системы зажигания, устройство, принцип работы
  • Трамблер — представляет собой устройство, в котором вместе находятся прерыватель и распределитель, функционирующие от коленчатого вала мотора. Контактные системы зажигания, устройство, принцип работы
  • Центробежный регулятор — узел, который обеспечивает изменение угла опережения зажигания. Этот параметр представляет собой угол поворота коленвала, в момент достижения которого на свечи подается напряжение. Чтобы гарантировать полное сгорание горючей смеси, рассматриваемый угол устанавливается с опережением.

Конструктивно регулятор — пара грузиков, которые действуют на пластинку с размещенными на ней кулачками прерывателя. Здесь стоит отметить, что пластинка свободно перемещается, но угол опережения ставится за счет позиции трамблера мотора. Контактные системы зажигания, устройство, принцип работы

  • Регулятор вакуумного типа — устройство, которое обеспечивает изменение угла опережения на фоне корректировки уровня нагрузки на мотор (меняется при нажатии на педаль газа). Регулятор объединяется с полостью дроссельного узла и корректирует угол с учетом уровня разрежения. Контактные системы зажигания, устройство, принцип работы
  • Свечи зажигания — стандартные элементы запала, которые преобразуют энергию в искру, необходимую для поджигания топливной смеси в цилиндрах мотора. В момент передачи импульса на свечи формируется искра, зажигающая горючую смесь.
  • Высоковольтные провода (бронепровода) — неизменный элемент контактной системы зажигания, с помощью которых высокое напряжение передается по пути «катушка — распределитель — свечи зажигания». Конструктивно изделие представляет собой гибкий проводник большого сечения с одной жилой из меди и многослойной изоляцией. Контактные системы зажигания, устройство, принцип работы

Принцип действия

Для полноценного обслуживания контактной системы зажигания важно понимать ее принцип действия, а также особенности взаимодействия различных элементов.

Пока контур прерывателя замкнут, ток проходит только по первичной обмотке.

Как только происходит разъединение цепи с помощью прерывающего устройства, во второй обмотке формируется высокое напряжение.

В этот же момент созданный импульс направляется по бронепроводам к крышке распределительного устройства, а дальше — к свечам зажигания. При этом распределение производится под определенным углом опережения.

Обороты коленчатого и распределительного валов находятся в полном взаимодействии. Это значит, что при росте оборотов первого, частота вращения второго также возрастает.

Здесь в работу вступает регулятор центробежного типа, грузики которого расходятся и передвигают передвижную пластинку с кулачками.

Немногим раньше производится разъединение цепочки прерывателя, а угол опережения растет.

В случае снижения оборотов коленвала происходит обратный процесс — снижение угла опережения.

Схема работы показана ниже.

Контактные системы зажигания, устройство, принцип работы

Контактно-транзисторная система зажигания

С целью оптимизации схемы разработчики добавили в конструкцию транзисторный коммутатор, который устанавливается в первичной обмотке. Его управление производится с помощью контактов прерывателя.

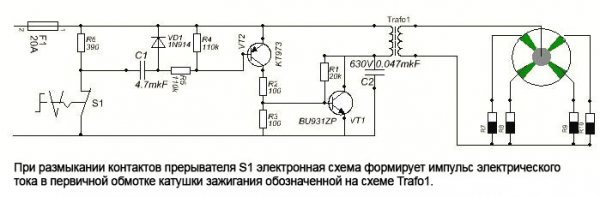

Принципиальная схема показана ниже.

Контактные системы зажигания, устройство, принцип работы

Особенность системы в том, что применение дополнительного устройства позволило снизить ток в цепи и продлить ресурс контактной группы прерывателя (она стала меньше подгорать).

Контактно-транзисторная схема, благодаря незначительным изменениям, получила лучшие характеристики, если сравнивать ее с классическим вариантом зажигания. Из-за применения транзистора в системе был добавлен новый узел — коммутатор.

Контактные системы зажигания, устройство, принцип работы

Преимущество транзистора в этой схеме в том, что даже небольшого тока, направленного на управление (в базу), достаточно для контроля тока большей величины.

Как уже отмечалось, новая система контактно-транзисторного типа имеет небольшие отличия от прежней версии системы. Ее особенность заключается в особых характеристиках, которыми не может похвастаться стандартная контактная схема.

Главное отличие заключается в том, что прерыватель взаимодействует напрямую с транзистором, а не с «бобиной». В остальном работа контактно-транзитной системы аналогична.

Как только происходит прерывание тока в первичной обмотке, во второй цепи возникает импульс высокого напряжения.

Если не обращать внимания на конструктивные особенности и принципы подключения коммутатора, можно выделить одно главное преимущество — возможность повышения первичного тока, благодаря применению транзистора.

При этом удается решить ряд задач:

  • Увеличить зазор между свечными электродами;
  • Поднять вторичное напряжение;
  • Устранить проблемы с пуском при низкой температуре;
  • Оптимизировать процесс образования искры;
  • Поднять число оборотов и мощность мотора.

Еще одна особенность контактно-транзисторной схемы заключается в необходимости использования катушки с отдельной первичной и вторичной обмоткой.

Рассмотренные изменения схемы позволили снизить нагрузку на контактную группу прерывателя и уменьшить проходящий через нее ток. В итоге контакты служат дольше, а надежность системы возрастает.

Несмотря на рассмотренные плюсы, нельзя не отметить и ряд минусов контактно-транзисторной системы, которые связаны с работой прерывателя.

Так, в схеме формируется искра в момент, когда происходит разрывание тока в «бобине». Ток, который поступает в транзистор, имеет достаточную величину для влияния на работу детали.

Кроме того, уменьшение тока на контактной группе прерывателя негативно сказывается на определенных характеристиках системы.

Неисправности и их причины

От эффективности работы контактной системы зажигания зависит стабильность пуска автомобиля. Вот почему автовладелец должен знать, какие бывают неисправности, и чем они вызваны.

К основным поломкам можно отнести:

Мощность мотора падает или возникают перебои в его работе.

Причин может быть несколько:

  • Нарушение целостности крышки распределителя;
  • Повреждение ротора;
  • Выход из строя свечи зажигания или нарушение зазора между электродами;
  • Ошибочно выставленный угол зажигания.

Для устранения поломки можно сделать следующее — отрегулировать угол опережения, поменять вышедшие из строя элементы или выставить необходимые зазоры в прерывателе и электродах свечей.

Контактные системы зажигания, устройство, принцип работы

На свечах отсутствует искра.

Подобная неисправность может быть вызвана:

  • Обгоранием контактов прерывателя и отсутствием необходимого зазора;
  • Плохим контактом или обрывом проводов во вторичной цепи;
  • Выходом из строя конденсатора, ротора, катушки зажигания, бронепроводов или свечей.

Для устранения неисправности требуется отрегулировать зазор контактов прерывателя, поменять неисправные элементы и (или) проверить исправность цепей обеих обмоток (высшей и низшей).

Рассмотренные выше поломки могут возникать по нескольким причинам — естественный износ деталей, несоблюдение правил эксплуатации, применения неоригинальных элементов схемы, а также негативное воздействие на узлы.

На современном этапе контактная система зажигания уходит в прошлое и напоминает о себе только при обслуживании старых автомобилей.

На ее смену пришли современные, точные и более надежные схемы, построенные на микропроцессорном принципе.

Оцените статью

Система зажигания автомобиля: предназначения, устройство, принцип работы

Система зажигания авто предопределена для создания искрового разряда, распределения его по свечам зажигания и все это в подходящий момент работы мотора. В определенных моделях авто импульсы системы поступают на блок управления с помощью погружного топливного насоса. В дизельных моторах зажигание случается во время впрыска топливной смеси при такте сжатия.

Система зажигания бывает трех типов:

  • Контактная. Появление импульсов осуществляется в тот миг, когда контакты находятся в стадии разрыва.
  • Бесконтактная. Появлению импульсов способствует коммутатор (генератор импульсов).

  • Микропроцессорная. Механизм представляет собой электронный прибор, управляющий моментом воспламенения искры, а также и другими системами транспортного средства.

В двухтактных силовых агрегатах, для работы которых не нужен внешний источник питания, устанавливают системы от магнето. Магнето – это самостоятельное устройство, которое объединяет источник тока и катушку зажигания.

Все эти системы используют единый принцип для своей работы, а отличаются лишь методом образования управляющего импульса.

Строение системы зажигания:

  1. Источник питания. Во время запуска двигателя машины источником питания служит аккумулятор, а во время его эксплуатации – генератор авто.
  2. Замок зажигания — приспособление, благодаря которому осуществляется передача напряжения. Выключатель (замок зажигания) есть механический либо электрический.
  3. Накопитель энергии. Это устройство, главная роль которого в накоплении и преобразовании энергии в достаточном количестве для образования разряда меж электродами свечки зажигания. В устройстве современных автомобилей применяются такие накопители: емкостные, индуктивные. Первый вид накопителя представлен в виде емкости, использующей высокое напряжение для накапливания заряда, который в виде энергии поступает в определенное время на свечку. Второй вид накопителя, то есть накопитель индуктивный имеет вид катушки зажигания. Сначала первичная обмотка подсоединяется к плюсовому полюсу, а через прибор разрыва – к минусовому. Работающее устройство разрыва способствует появлению напряжения самоиндукции в обмотке. Относительно вторичной обмотки, то в ней появляется напряжение в количестве достаточном для того чтобы пробить воздушный зазор свечки.
  4. Свечки зажигания. Каждая свеча – это приспособление в виде изолятора из фарфора, накрученного на металлическую резьбу и имеющего два электрода, расположенные в интервале от 0,15 до 0,25 мм один от другого. Первым электродом является центральный проводник, а вторым – резьба металлическая.

  1. Система распределения зажигания. Предназначение системы – снабжение в необходимое мгновение энергией свечки зажигания. Она состоит из: распределителя (коммутатора), а также блока управления.

Распределитель зажигания  – это приспособление, распределяющее высокое напряжение по электропроводам, подсоединенным к свечкам цилиндра. Этот процесс может иметь статическую или механическую природу. Статический распределитель не имеет в своей конструкции вращающихся деталей. В этом случае катушка зажигания прикрепляется прямо к свечке, а управление процессом осуществляется не чем иным как блоком управления зажиганием. Силовой агрегат, имеющий четыре цилиндра, будет иметь в своей конструкции и 4 катушки. Высоковольтные провода в этой системе не применяются. Что касается механического распределителя зажигания, то это устройство представлено в виде вала, запуск которого осуществляется при запуске двигателя, а распространение напряжения по проводам осуществляется с помощью специального «бегунка».

Коммутатор – это электронное приспособление, которое применяется для создания импульсов, приводящих в действие автотрансформатор (катушку).

Блок управления системой зажигания существует в виде микропроцессорного механизма, который устанавливает тот момент, когда нужно подать импульс в катушку. При этом учитываются показатели лямбда-зондов, коленвала, распредвала, температурные показатели.

Особенность функционирования

Система зажигания классическая функционирует следующим образом. Кулачки, активировавшиеся с помощью обращения вала привода трамблера, создают «разрыв», передаваемый на первичную обмотку авторансформатора заряд в размере 12 вольт. После исчезновения напряжения в обмотке образовывается ЭДС самоиндукции, а в обмотке вторичной зарождается напряжение в размере около 30 тысяч вольт. Далее высокое напряжение появляется в распределителе, а потом расходится на свечки в том количестве, которое требуется во время периода работы силового агрегата. В этом случае такого напряжения вполне достаточно для того чтобы пробить искровым зарядом зазор воздуха между электродами свечек зажигания.

Для полного перегорания топлива необходим процесс опережения зажигания. Учитывая то, что топливная смесь перегорает не сразу, ее нужно зажечь немного заранее. Миг подачи искры должен быть четко отрегулирован, ведь в случае несвоевременного зажигания может иметь место потеря мощности двигателя, повышенная детонация.

Системы зажигания | Система зажигания

Для принудительного воспламенения топливовоздушной смеси, поступившей в цилиндр бензинового двигателя, используется энергия искры высоковольтного электрического разряда, возникающего между электродами свечи зажигания. Системы зажигания предназначены для того, чтобы увеличить напряжение автомобильной аккумуляторной батареи до величины, необходимой для возникновения электрического разряда и, в требуемый момент, подать это напряжение на соответствующую свечу зажигания. Сведём основные системы в таблицу и опишем работу таких систем.

ОбозначениеОписание
ОтечественноеЗарубежное
ксзKSZКлассическая контактная с прерывателем-распределителем
ктсзHKZk, JFU4Электронная с накоплением энергии в системе и контактным датч.
БТСЗHKZi, TSZ-2Бесконтактная транзисторная с индукционным датчиком
БТСЗHKZh, EZK,TZ28HБесконтактная транзисторная с накоплением энергии в ёмкости с датчиком Холла
КТСЗTSZkКонтактная транзисторная с накоплением энергии в индуктивн.
БТСЗTSZiБесконтактная транзисторная с накоплением энергии в индуктивности с индукционным датчиком
БТСЗTSZhБесконтактная транзисторная с накоплением энергии в индуктивности с датчиком Холла
МСУДVSZ, EZLЭлектронная система зажигания статического типа

Подробно рассмотрим работу только использующихся в настоящее время систем зажигания.

В первой блок-схеме отдельно выделен Блок Управления Зажиганием (БУЗ). Раскроем этот прямоугольник и приведём несколько структурных схем построения систем зажигания.

БС1

В таких системах датчиком первичных импульсов (датчик вращения) являются контакты механического прерывателя, расположенного в распределителе зажигания(трамблёра), который механически связан коленвалом двигателя через шестерни. Один оборот вала трамблёра осуществляется за два оборота коленвала двигателя. Электрический разряд создаётся при помощи механического прерывателя, приводимого в действие двигателем. Для получения высокого напряжения применяется катушка зажигания. В зависимости от способа размыкания первичной цепи катушки зажигания, по которой проходит большой ток, различают классической батарейное зажигание, транзисторное зажигание и тиристорно-конденсаторное зажигание. В таких системах роль силового реле выполняют контакты прерывателя, транзистор или тиристор.

БС2

Схема контактной системы зажигания

Рис. Схема контактной системы зажигания: 1 — свечи зажигания, 2 — прерыватель-распределитель, 3 — выступ кулачка, 4 — упор, 5 — аккум. батарея, 6 — генератор, 7 — выключатель зажигания, 8 — катушка зажигания, 9 — конденсатор.

Нa приведённом выше рисунке показана схема самой простой контактной системы зажигания (КСЗ). Устройство катушки зажигания рассмотрим отдельно, а сейчас напомним, что катушка — это трансформатор с двумя обмотками намотанными на специальный сердечник. Вначале намотана вторичная обмотка тонким проводом и большим количеством витков, а сверху на неё намотана первичная обмотка толстым проводом и небольшим количеством витков. При замыкании контактов первичный ток постепенно нарастает и достигает максимального значения, определяемого напряжением аккумуляторной батареи и омическим сопротивлением первичной обмотки. Нарастающий ток первичной обмотки встречает сопротивление э.д.с. самоиндукции, направленное встречно напряжению аккумуляторной батареи.

Когда контакты замкнуты, по первичной обмотке протекает ток и создает в ней магнитное поле, которое пересекает и вторичную обмотку и в ней индуцируется ток высокого напряжения. В момент размыкания контактов прерывателя как в первичной, так и во вторичной обмотках индуцируется э.д.с. самоиндукции. Согласно закону индукции вторичное напряжение тем больше, чем быстрее исчезает магнитный поток, созданный током первичной обмотки, чем больше отношение чисел витков и чем больше первичный ток в момент разрыва.

Для повышения вторичного напряжения и уменьшения обгорания контактов прерывателя параллельно контактам включают конденсатор.

Ниже представлены осциллограммы электрических сигналов в цепях зажигания.

Осциллограммы электрических сигналов в цепях зажигания

Рис. Осциллограммы электрических сигналов в цепях зажигания: 1 — первичный ток, 6 — контакты прерывателя разомкнуты, 7 — контакты замкнуты.

При некотором значении вторичного напряжения между электродами свечи зажигания возникает электрический разряд. Из-за возрастания тока во вторичной цепи вторичное напряжение резко падает до, так называемого, напряжения дуги, которое поддерживает дуговой разряд. Напряжение дуги остается почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины. Средняя продолжительность батарейного зажигания составляет 1,4 мс. Обычно этого достаточно для воспламенения топливовоздушной смеси. После этого дуга исчезает, а остаточная энергия расходуется на поддержание затухающих колебаний напряжения и тока. Продолжительность дугового разряда зависит от величины запасённой энерги, состава смеси, частоты вращения коленвала, степени сжатия и пр. При увеличении частоты вращения коленвала время замкнутого состояния контактов прерывателя уменьшается и первичный ток не успевает нарасти до максимальной величины. Из-за этого уменьшается запас энергии, накопленной в магнитной системе катушки зажигания и понижается вторичное напряжение.

Отрицательные свойства систем зажигания с механическими контактами проявляются при очень малых и высоких частотах вращения юленвала. При малых частотах вращения между контактами прерывателя возникает дуговой разряд, поглощающий часть энергии, а при высоких частотах вращения вторичное напряжение уменьшается из-за «дребезга» контактов прерывателя. «Дребезг» возникает когда при замыкании контактов подвижный контакт ударяется о неподвижный с энергией, определяемой массой и скоростью подвижного контакта, а затем после незначительной упругой деформации соприкасающихся поверхностей отскакивает, разрывая уже замкнутую цепь. После размыкания, подвижный контакт под дейсткием пружины, снова ударяется о неподвижный контакт Из-за такого «дребезга» контактов уменьшается действительное время замкнутого состояния и, соответственно, энергия зажигания и величина вторичного напряжения.

Контактные системы зажигания перестали справляться со своими функциями при увеличении оборотов двигателей, числа цилиндров, использовании более бедных рабочих смесей. Появилась необходимость применения электронных систем зажигания. Формирование момента ценообразования может осуществляться как обычной контактной группой (КТСЗ), так и с использованием специальных датчиков(бесконтактные системы).

Схема контактнотранзисторной системы зажигания

Рис. Схема контактно-транзисторной системы зажигания: 1 — свечи зажигания, 2 — распределитель зажигания, 3 — коммутатор, 4 — катушка зажигания, К — коллектор, Э — эмиттер, Б — база, R — резистор.

Рассмотрим функциональную схему контактнотранзисторной системы зажигания. На рисунке, приведённом рядом показан фрагмент такой схемы. Механические контакты переключают только управляющий ток базы транзистора, который значительно меньше первичного тока, протекающего между эмиттером и коллектором. Для защиты полупроводникового устройства, названного коммутатором, приходилось уменьшать величину э.д.с. самоиндукции в первичной цепи путём снижения индуктивности первичной обмотки. Индуктивность первичной обмотки уменьшается быстрее, чем сё сопротивление. Уменьшается э.д.с. самоиндукции и меньше препятствует увеличению первичного тока.

Из-за уменьшения индуктивности первичной обмотки и величины э.д.с. самоиндукции для получения неизменного вторичного напряжения увеличивают и коэффициент трансформации катушки зажигания.

Изменение скорости нарастания и максимальной величины первичного тока в классической и транзисторной системах зажигания представлено наследующем графике.

График

Рис. График: 1 — транзисторное зажигание, 2 — катушечное зажигание, 3 — момент размыкания

Поскольку контакты прерывателя находятся под напряжением только аккумуляторной батареи, то образующаяся при размыкании незначительная дуга позволяет обойтись без конденсатора. Контакты подвержены механическому износу и сохраняется возможность «дребезга».

Отличие электронных систем зажигания состоит в том, что коммутирование и разрыв тока в первичной обмотке катушки зажигания осуществляется не замыканием и размыканием контактов, а открыванием(проводящее состояние) и запиранием (отсечкой) мощного выходного транзистора. Это позволяет увеличить значение тока разрыва до 8 — 10 А, что позволяет в несколько раз увеличить энергию, запасаемую катушкой зажигания. Бесконтактные системы зажигания используют для подачи сигнала различные типы датчиков. Ниже приведём блок-схемы построения систем зажигания.

БС3 БС4 БС5 БС6

В приведенных выше системах зажигания коммутатор находится внутри ЭБУ двигателем.

Приведённые выше схемы систем управления зажиганием применяют многокатушечное построение. Катушки могут быть индивидуальными, вставленными в свечной туннель(СОР) с коммутатором встроенным в ЭБУ двигателем. Иногда одна встроенная в свечной туннель катушка обслуживает два цилиндра (к другой свече идёт ВВ провод). Встречаются системы, в которых коммутатор интегрирован в единый МОДУЛЬ ЗАЖИГАНИЯ, причём такой модуль может быть индивидуальным на цилиндр или отдельным блоком обслуживающим все цилиндры. Встречаются системы у которых на свечи одевается единый модуль, объединяющий в себе систему зажигания и датчики вращения и детонации (СААБ, МЕРСЕДЕС). У каждой системы есть свой достоинства и недостатки и только производитель решает какую систему или симбиоз разных систем применить и создать головную боль диагностам и пользователям автомобилей.

Опишем кратко только основные типы датчиков:

  • индукционный (генераторного типа)
  • датчик Холла (на одноимённом эффекте)
  • оптический датчик

Функциональная схема системы зажигания, построенная на использовании индукционного датчика показана рядом.

Схема системы зажигания с испольованием индукционного датчика

Рис. Схема системы зажигания с использованием индукционного датчика: 1 — свечи зажигания, 2 — датчик-распределитель, 3 — коммутатор, 4 — катушка зажигания.

Индукционный датчик представляет собой однофоазный генератор переменного тока с ротором на постоянных магнитах, число которых равно числу цилиндров. Мощность выходного сигнала датчика мала, поэтому выходные сигналы предварительно формируются и усиливаются. Обычно такие датчики устанавливаются в распределителе зажигания. В настоящее время такие датчики не применяются.

Часто применяемым датчиком частоты вращения или положения является датчик на эффекте Холла. Рядом приведён фрагмент электросхемы системы зажигания, использующей такой датчик.

Схема системы зажигания с испольованием датчика на эффекте Холла

Рис. Схема системы зажигания с использованием датчика на эффекте Холла: 1 — свечи зажигания, 2 — датчик Холла, 3 — коммутатор, 4 — распределитель зажигания, 5 — катушка зажигания.

Принцип действия такого датчика основан на изменении выходного сигнала в результате прерывания магнитного потока (экранирование), воздействующего на чувствительный элемент Холла (электросхема с питающим напряжением 5 или 12 В). Расположен обычно в распределителе зажигания, но может быть установлен и в других местах (маркерный диск коленвала или распредвала).

Распространенными являются и оптические датчики (особенно на а\м производства Японии). Принцип действия оптических датчиков основан на периодическом прерывании светового потока, излучаемого светодиодом. Маркерный диск с отверстиями механически связан с механизмом ГРМ. Отверстия на диске проходят мимо излучателя и поток света попадает на фотодиод. После усиления напряжения фотодиода получается напряжение импульсной формы — обычно прямоугольные импульсы.

Разрабатывалась и ранее использовалась тиристорная система зажигания. Энергия для искрового разряда в тиристорных системах накапливается в конденсаторе, а в качестве силового реле применялся тиристор. Катушка зажигания в этих системах не накапливает энергию, а лишь преобразует напряжение. Тиристорные системы применялись на мощных и высокооборотных двигателях. Скорость нарастания вторичного напряжения в тиристорной системе примерное 10 раз больше, чем в классической или транзисторной системах зажигания, поэтому пробой искрового промежутка свечи надёжно обеспечивается даже при загрязненных и покрытых нагаром изоляторах свечи. Сравнивать различные системы зажигания можно по различным характеристикам:

  • зависимость вторичного напряжения от частоты вращения коленвала двигателя;
  • продолжительность электрического разряда;
  • расход мощности;
  • надёжность схемы;
  • потребность в обслуживании;
  • чувствительность к шунтированию искрового промежутка свечи.

На рядом приведённом графике показано изменение вторичного напряжения U2 в зависимости от частоты следования разрядов f для различных систем зажигания.

При тиристорной системе зажигания вторичное напряжение можно считать постоянным во всём диапазоне частот вращения, а наибольшее снижение вторичного напряжения наблюдается в классической системе зажигания. При сравнении потребляемой мощности различными системами, можно констатировать, что электронные системы потребляют значительно большую мощность, чем классическая система. В классической и транзисторной системах зажигания продолжительность электрического разряда почти одинакова (около 1 мс) и является достаточной, а при конденсаторной (тиристорно-транзисторной) очень мала и составляет около 300 мкс.

Терристорная система зажигания - график

Рис. Тирристорная система зажигания — график

Наименее чувствительна к шунтированию искрового промежутка свечи тиристорная (конденсаторная) система благодаря быстрому нарастанию вторичного напряжения.

В современных системах управления система зажигания не выделяется, а является частью единой системы управления двигателем. В таких системах используются индивидуальные или парные (работающие на два цилиндра одновременно) катушки зажигания, позволяющие создавать искровой разряд в цилиндре в конкретный вычисленный момент времени. При расчёте момента ценообразования учитывается температура двигателя, состав отработанных газов, скорость движения и другие параметры двигателя, а также учитывается информация полученная по сетевой шине от других электронных блоков управления. Одновременно с моментом искрообразования ЭБУ двигателем управляет моментом открытия впускных и выпускных клапанов, положением дроссельной заслонки, моментом и длительностью впрыска топлива и другими параметрами.

В заключении общего описания принципов построения систем зажигания отметим, что во всех системах используются катушки зажигания для формирования высоковольтного напряжения на электродах свечи зажигания. Более подробно описание процессов, проходящих в ЭБУ зажиганием, коммутаторах, катушках зажигания и формы осциллограмм будут приведены при описании конкретных элементов систем управления. У каждой системы есть свои преимущества и недостатки, поэтому различные разработчики и производители для конкретных систем управления и конкретных двигателей применяют те или иные системы зажигания. Иногда это синтез различных систем.

Бесконтактная система зажигания: 3 преимущества системы

Содержание статьи

Владельцы машин всегда стремятся усовершенствовать и улучшить работу своего автомобиля. Устанавливая различное оборудование, они делают передвижение на авто более удобным, надёжным, безопасным. Бесконтактная система зажигания позволит сделать работу двигателя более эффективной и экономной. Даже если авто было оснащено на заводе контактной системой, то его легко переоборудовать и установить БСЗ.

Несмотря на то что стоимость нового бесконтактного комплекта достаточно высока, целесообразность такого переоборудования отмечают как водители, так и автомастера.

Бесконтактная система зажигания

Бесконтактная система зажигания

Преимущества и недостатки БСЗ

Бесконтактное зажигание ставится на большинство новых машин и некоторые иномарки старше 15 лет. Даже если на авто не стоит электронная система зажигания, то монтаж и её настройка не вызывают сложностей даже у начинающих мастеров.

В обычном варианте зажигания достаточно часто выходит из строя контактная пара, что доставляет владельцу транспортного средства массу неудобств. В электронных системах такой недостаток исключён, благодаря чему устройство более надёжно и стабильно в работе.

Бесконтактное зажигание хорошо справляется со своей задачей даже при влажной и холодной погоде, что является несомненным плюсом по сравнению с контактным.

Более современная конструкция совместима со всеми марками и моделями авто, поэтому переоборудование может выполняться на всех машинах.

Среди преимуществ электронной системы специалисты отмечают три основных параметра.

  1. Возможность более эффективного использования свечей. Так как электричество подаётся на первичную обмотку через коммутатор, то на вторичной обмотке катушки можно получить значительно большее напряжение. Мощная искра обеспечивает стабильный поджиг смеси даже в движках с высокой компрессией. Так как контакты отсутствуют, то они не пригорают, благодаря чему в процессе эксплуатации БСЗ не происходит снижение мощности искры.
  2. Экономность. Благодаря электромагнитному импульсному создателю, пришедшему на замену контактной группы, импульсы имеют более стабильные и лучшие характеристики. Двигатель, оборудованный электронной системой зажигания, имеет более высокие показатели мощности при том, что расход топлива может снижаться в среднем на 1 литр на 100 км. Также импульсный создатель гарантирует стабильность работы при различных оборотах мотора.
  3. Более редкое обслуживание. В отличие от КСЗ, которую рекомендуется обслуживать каждые 5 — 7 тысяч км, электронное оборудование менее подвержено поломкам и не нуждается в частой регулировке. Бесконтактную систему в среднем нужно обслуживать каждые 10 — 12 тысяч км. Чаще всего регламентные работы предполагают смазывание трамблера. Иногда может потребоваться замена отдельных деталей, но их неисправности встречаются достаточно редко.

Эффективное использование свечей

Эффективное использование свечей

Также автолюбители отмечают и другие плюсы, которые, по их мнению, играют важную роль при выборе системы зажигания. Бесконтактное электронное зажигание потребляет минимальное количество электричества в заведённом состоянии, что существенно экономит заряд аккумулятора. Для работы системы требуется гораздо меньшее количество тока, благодаря чему авто заведётся даже при полностью разряженном аккумуляторе «с толкача».

Среди недостатков зажигания можно отметить некачественные коммутаторы. Очень часто встречаются случаи, когда коммутатор отечественного производства выходил из строя всего через несколько тысяч километров после установки, поэтому не стоит экономить на всех деталях системы.

Качественные комплектующие — залог надёжной и долговечной работы БСЗ.

Ещё одной деталью, которая чаще всего выходит из строя, является реле холостого хода. Запчасть не подлежит ремонту, поэтому её приходится менять при поломке. Так как в установленных на заводе бесконтактных системах чаще всего используются не совсем качественные детали, то многие автомастера рекомендуют сразу заменить некоторые части зажигания:

Преимущества бесконтактного зажигания

Преимущества бесконтактного зажигания

В некоторых случаях целесообразно установить блоки зажигания для электронных систем.

Из чего состоит БСЗ?

Бесконтактное зажигание включает в себя небольшое количество деталей, благодаря чему снижается вероятность выхода из строя каждой из них. Система состоит из:

  1. Источника питания. Во всех автомобилях им является аккумуляторная батарея.
  2. Выключатель зажигания и стартера. Деталь необходима для правильного распределения времени работы устройства.
  3. Катушка зажигания. Преобразовывает низковольтный ток от аккумулятора в высоковольтный, благодаря чему обеспечивается стабильная работа авто.
  4. Транзисторный коммутатор. Отвечает за прерывание поступления электрического тока на катушку.
  5. Датчик зажигания. Фиксирует перемены в магнитном поле.
  6. Распределительный датчик. Датчик объединён с импульсным, который бывает нескольких видов. Импульсный датчик чаще всего представлен датчиком Холла, но также существуют ещё две разновидности — индуктивный и оптический.
  7. Свечи.

Что понадобится для монтажа бесконтактной системы?

Установка зажигания требует минимальной подготовки, благодаря чему монтаж может произвести каждый желающий. Для проведения монтажных работ понадобятся:

  • ключи под номерами 8, 10 и 13;
  • крестовидная отвёртка;
  • дрель с комплектом насадок;
  • саморезы различной длины.

Эти инструменты понадобятся в процессе монтажа, но под рукой также стоит иметь и другие гаечные ключи, а также плоскогубцы, отвёртку с набором бит.

Процесс установки БСЗ

В первую очередь необходимо снять клемму с аккумулятора для предотвращения замыкания системы. Бесконтактное зажигание на ВАЗ-2106 предполагает монтаж в несколько этапов. Нет разницы, с какой части системы начинать замену. Можно начать с переустановки с переустановки трамблера:

  1. В первую очередь необходимо демонтировать высоковольтные провода.
  2. Вращая коленчатый вал, нужно поставить бегунок в перпендикулярное положение по отношению к оси мотора. Мастера рекомендуют поставить отметку расположения трамблера (средней метки). Данная процедура облегчит последующую установку и корректировку работы БСЗ.
  3. Демонтировать крепеж трамблера и снять деталь.
  4. Установить новую запчасть, а бегунок поставить в положение в соответствие с ранее проставленными метками.
  5. Далее надевается крышка трамблера и устанавливаются провода.

Далее можно приступить к замене катушки. Манипуляция достаточно простая, но необходимо придерживаться правильного расположения контактов. При расположении контактов с другой стороны необходимо перевернуть деталь. В последнюю очередь лучше переустановить коммутатор. Деталь монтируется при помощи саморезов. Обязательным условием выступает прислонение радиатора к кузову автомобиля. После того, как вся система собрана, необходимо тщательно проверить все электрические соединения и соответствие расположения деталей согласно схеме.

Регулировка бесконтактной системы зажигания

Корректировку работы лучше осуществлять при помощи специального оборудования — стробоскопа. В случае отсутствия спецоборудования можно выполнять регулировку по звуку. Так как на слух определяется работа не только зажигания, то необходимо, чтобы все системы работали слаженно и исправно. Настройка происходит следующим образом:

  1. Прогрев мотора.
  2. Открутка гайки, которая отвечает за фиксацию трамблера.
  3. При работающем движке необходимо аккуратно проворачивать трамблер до того момента, пока обороты ДВС станут наиболее максимальными и ровными.
  4. Затяжка крепежа.
  5. На третьей скорости машину необходимо ускорить до 50 км/час. При переключении на четвёртую скорость потребуется резко нажать на педаль газа. В норме возникает звук, схожий с детонацией. Звук должен сохраняться в течение некоторого времени, пока авто не ускориться ещё на 3 — 5 км. В случае, когда звук не прекращается, необходимо провести повторную настройку и во время неё провернуть деталь на один градус по часовой стрелке. Если звук не появился, а при нажатии педали происходит провал оборотов, то во время корректировки запчасть проворачивается против часовой стрелки.

Так как настройка БСЗ – достаточно сложное занятие, требующее специальных навыков и умений, то целесообразней обратиться в автоцентр. Мастера СТО выполнят регулировку при помощи профессионального оборудования, благодаря чему настройка будет точной и продлит срок эксплуатации системы. Если нет уверенности в своих сил в процессе установки бесконтактной системы, то также лучше обратиться в сертифицированный центр.

Регулировка бесконтактной системы зажигания

Регулировка бесконтактной системы зажигания

Чаще всего на проведение комплексных работ предоставляется скидка. Если установка электронного зажигания на ВАЗ-2106 выполнялась на СТО, то лучше попросить гарантию на проведённые работы.

При отказе в выдаче гарантийных обязательств лучше обратиться в другой автосервис.

Неисправности БСЗ

Как и у контактной системы зажигания у бесконтактной существует характерные неисправности. Самая типичная из них — выход из строя датчика Холла. Примечательной особенностью является то, что без него система зажигания работать не может. Если датчик вышел из строя, то его необходимо заменить в кратчайшие сроки для восстановления работоспособности автомобиля. Также распространёнными неисправностями являются:

  1. Выход из строя свечей, поломка катушки.
  2. Нарушение в электрической цепи. Причины могут быть самые разные (обрывы, окисление либо неплотное прилегание контактов).

Если в систему был установлен электронный блок управления, например, «Октан» либо «Пульсар», то к распространённым поломкам также можно отнести его неисправность и выход из строя входных датчиков. Экономить на БУ не стоит, так как некачественные детали могут стать причиной преждевременной поломки всей системы. Чаще всего неисправности возникают по причине несвоевременного обслуживания БСЗ. Регулятор холостого хода может также выходить из строя по причине неправильной работы других систем автомобиля.

Неисправности БСЗ

Неисправности БСЗ

Среди причин, которые способствуют появлению неисправностей, отмечают:

  1. Несвоевременный техосмотр всех систем авто. Неправильная работа двигателя и свечей может привести к тому, что система зажигания преждевременно выйдет из строя. В случае с БСЗ стоимость ремонта будет достаточно высокой.
  2. Использование некачественного топлива. Бензин либо газ с посторонними примесями приводит к тому, что зажигание не происходит либо получается с задержкой. Невнимательное отношение к качеству топлива станет причиной выхода из строя всех запчастей, которые контактируют с ним и воздушно-топливной смесью.
  3. Использование в системе деталей, не прошедших сертификацию либо отличающихся низким качеством. Помимо того, что такие детали очень быстро выходят из строя, они могут стать причиной серьёзных поломок всей БСЗ и контактирующих с ней устройств.
  4. Механические повреждения. Если на систему зажигания оказывается механическое воздействие в виде ударов, сильной вибрации, то она значительно быстрей изнашивается и может понадобиться полная замена.
  5. Особенности погоды. Устройства при работе в экстремальных условиях имеют более низкий ресурс работы. Повышенная влажность приведёт к более быстрому окислению контактов, поэтому плановое обслуживание понадобится проводить чаще.

Ремонт электронных систем зажигания

Любая неисправность сильно будет влиять на работоспособность машины, поэтому её необходимо устранить в кратчайшие сроки. Для этого можно воспользоваться услугами профессионалов либо попытаться выполнить его самостоятельно. В первую очередь необходимо проверить состояние свечей. В среднем свечи заменяются в БСЗ каждые 18 — 20 тысяч километров пробега независимо от их состояния. Если замена выпадает на зимний период, а свечи визуально в рабочем состоянии, то их можно отложить и использовать в весенне-осенний период.

Ремонт электронных систем зажигания

Ремонт электронных систем зажигания

Изношенные свечи, которые имеют изолятор светлого серо-коричневого оттенка свидетельствуют о том, что детали совместимы с данным типом двигателя, а мотор работает исправно и стабильно. Нагар чёрного цвета свидетельствует о том, что свечи не подходят для данного движка либо топливная смесь переобогащена горючим. Выгорание электродов указывает на проблему в работе ДВС.

Неправильная работа может быть вызвана некачественным топливом, неверными пропорциями рабочей смеси, некорректной установкой системы зажигания.

Если не запускается движок, то возможны следующие причины поломки:

  1. Электрический ток не поступает на контакты прерывания из-за того, что они загрязнились, окислились либо пригорели.
  2. На контактах появились деформации.
  3. Обрыв проводов либо их замыкание на массу.
  4. Поломка выключателя зажигания из-за чего не происходит замыкание контактов цепи.
  5. Выход из строя конденсатора вследствие замыкания.
  6. Обрыв в катушке зажигания. Дефект проявляется преимущественно в нарушении целостности первичной обмотки. В некоторых случаях причиной может стать повреждение вторичной обмотки.
  7. Утечка электрического тока в роторе распределителя. Данный процесс возможен при попадании во внутрь влаги либо образовании нагара на внутренней стороне крышки.
  8. Не поступает питание на свечи. Помимо повреждения целостности проводов причиной такой неисправности может стать неправильная посадка свечей в гнёздах, их замасление либо окислении наконечников.

Обрыв в катушке зажигания

Обрыв в катушке зажигания

Все эти причины решаются переборкой системы зажигания и переустановкой некоторых деталей. Иногда может потребоваться регулировка работы движка, которую лучше произвести в специализированном автосервисе.

Другим признаком неисправности может стать неустойчивая работа движка либо остановка его работы на холостом ходе. Причиной такой неисправности чаще всего становится:

  • преждевременное зажигание в цилиндрах, что не позволяет полноценно работать мотору;
  • увеличенное расстояние между электродами свечей;
  • послабление пружины грузиков в регуляторе, который отвечает за контроль за опережением зажигания.

В основном причины данных поломок кроются в неправильной регулировке. Повторная настройка или корректировка положения позволит за короткий срок забыть о проблеме. Все манипуляции удобно проводить самостоятельно, но необходимо заранее подготовить ветошь, так как чаще всего в процессе работы сильно пачкаются руки.

Если в работе двигателя наблюдаются сбои при различной частоте вращения, то причинами такой неисправности со стороны бесконтактной системы зажигания могут стать:

  • повреждения проводов, послабление их креплений, окислительные процессы на наконечниках;
  • повреждение контактов прерывателя: сгорание, окисление, загрязнение, сдвиги;
  • нарушение работоспособности конденсатора;
  • ослабление пружинки уголька, её надлом либо износ;
  • подгорание контактов в роторе;
  • проблемы со свечами.

Проверка свечных проводов

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
