Схема подключения катушки зажигания – установка и схема подключения бесконтактного, проверка коммутатора, инструкции с фото и видео

  • 15.05.2020

Схема Подключения Катушки Зажигания — tokzamer.ru

Внутри корпуса установлен наружный магнитоотвод из трансформаторной стали.


Первым действием необходимо проверить канал поступления тока на центральный провод прерывателя-распределителя, или, как его называют в обиходе, трамблера. Куда направить каждую последующую искру, определяет трамблер, он же — главный распределитель зажигания.

Искра подаётся в цилиндры попарно методом холостой искры.
Принципы работы катушки зажигания

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях.

Один конец вторичной обмотки соединен с высоковольтным выводом, а второй с корпусом катушки зажигания, на массу.


Самый незначительный электрический пробой в таких условиях возможен только при наличии очень высокого напряжения. В противном случае она поработает еще некоторое время и вам снова придется вернуться к этой теме.

Конструкция Принципиально катушка зажигания устроена очень просто. Ротор состоит из кольцевого постоянного магнита 26 и двух полюсных наконечников 25 и 27, расположенных по обоим торцам постоянного магнита.


Добавочный резистор может крепиться как на самой катушке, так и отдельно от нее.

Простая проверка катушки зажигания! Проверяем напряжением!

Поделись своей историей

Герметичность карболитовой крышки в кожухе обеспечивается прокладкой. Вследствие чего образуется высокое напряжение во вторичке, которое по высоковольтным проводам идёт к свече. По конструкции магнитной цепи катушки зажигания разделяются на два типа: — С разомкнутой магнитной цепью.

Виды высоковольтных элементов Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя.


При вращении коленчатого вала двигателя вращается ротор датчика.

Заменить катушку зажигания на ВАЗ достаточно просто.


Конденсаторы С1 и С2 и дроссель уменьшают пульсации напряжения в цепи питания коммутатора, а диод VD6 КДБ защищает от обратной полярности. Сдвоенная система применяется для цилиндров, которые работают в одной фазе.

Постоянный ток идёт сквозь первичную обвивку.

ТБ выше потенциала эмиттера. Выполняя подключение катушки к системе зажигания автомобиля, в принципе, у вас не должно возникнуть никаких затруднений, в том случае, когда при предварительном демонтаже вы обозначили или запомнили какие провода куда подключаются.
Система зажигания контактная и без 1 часть

Читайте дополнительно: Энергоаудитор это

Схема устройства катушек

Его каталожный номер


При включенном выключателе 5 и неработающем двигателе транзистор VT1 К. В катушках с замкнутой магнитной цепью основную часть пути магнитный поток проходит через стальной магнитопровод и только лишь незначительную часть пути — через воздушные зазоры величиной порядка нескольких десятых миллиметра каждый.

Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования. Дополнительный резистор Напряжение дуги остаётся почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины.

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания. ТБ закрыт, так как его база и эмиттер имеют одинаковый потенциал.

Транзисторный коммутатор Транзисторный коммутатор предназначен для коммутации размыкания и замыкания первичной цепи системы зажигания в соответствии с поступающими к нему сигналами от датчика распределителя рисунок Для установки зажигания на статоре и роторе нанесены метки 20, которые совмещаются при положении поршня первого цилиндра двигателя в ВМТ конца такта сжатия.


Как искрообразование реализовано на практике: К первичной обмотке после включения зажигания подводится напряжение 12 В от аккумулятора. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно. Конструкция с одним выводом не является единственно возможной, существуют и другие варианты. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля.

Общее устройство катушки зажигания с тремя выводными клеммами. Поэтому многие катушки зажигания выполняются с наружной первичной обмоткой. Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции: Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Как правило, проблема состоит в системе зажигания, точнее, в сбое какого-то элемента этой системы.

Как проверить катушку зажигания ВАЗ В случае неисправности катушки зажигания двигатель не пускается. Поэтому необходимость в модуле зажигания отпала.
Правильное подключение катушки зажигания и не только.

Как проверить катушку зажигания (бобину) на автомобиле

Хотя не всегда отклонения от нормы являются показателем неисправности.

Поэтому необходимость в модуле зажигания отпала. Затем после исчезновения импульса с датчика транзистор VT1 закроется, а транзисторы VT2, VT3 и VT4 откроются, и в магнитном поле катушки зажигания будет опять накапливаться электромагнитная энергия.

Сопротивления быть не должно. Катушки зажигания Б и Б — маслонаполненные.

Проверка катушки зажигания выполняется одним из 2-х способов. Таким образом, возникает магнитное поле, в результате чего на вторичной обмотке появляется импульс тока высокого напряжения. Контактные системы за рубежом давно не применяются.

Читайте также: Схема подключения двухклавишного выключателя трехжильным проводом

Каждая свеча оснащена собственной катушкой зажигания. Катушки индивидуальной конструкции сухие и имеют в своей конструкции электронные детали воспламенителя. Напряжение высокого характера из вторички направляется на свечу зажигания через наконечник.

Что такое добавочное сопротивление резистор? По конструкции магнитной цепи катушки зажигания разделяются на два типа: — С разомкнутой магнитной цепью. Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Добавочный резистор может крепиться как на самой катушке, так и отдельно от нее. После слива масла катушка выходит из строя. Неисправности катушки зажигания ВАЗ Существуют отдельные неисправности катушки зажигания, которые приводят к замене изделия. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода. Катушки зажигания на сегодняшнем этапе развития науки и техники не имеют альтернативы, и работа систем зажигания без них не представляется возможной.

Поступивший на базу транзистора VT1 положительный импульс вызывает увеличение потенциала базы относительно эмиттера. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. В первичной обмотке катушки зажигания существует ток I. Дополнительное сопротивление является также вариатором, то есть в зависимости от нагрева изменяет сопротивление. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата.

Внимание!Замок зажигания,катушка зажигания

Как подсоединить катушку зажигания?

Катушка зажигания – трансформатор, работа которого направленная на повышение постоянного тока. Основная его задача – генерация высоковольтного тока, без которого не возможен поджог топливной смеси. Ток от аккумулятора поступает на первичную обмотку. Состоит она из ста и более витков медной проволоки, которая изолирована специальным веществом. К краям подводится низковольтное напряжение. Края подведены к контактам на ее крышке. На вторичной обмотке количество витков гораздо больше и проволока намного тоньше. На вторичной обмотке создается высокое напряжение (от двадцати пяти до тридцати тысячи Вольт) за счет толщины и количества витков. Подсоединяется она так: контакт вторичного контура соединяется с минусовым контактом первичного, а второй контакт обмотки подсоединяется к нейтральной клемме на крышке, именно этот провод является передатчиком высокого напряжения. К этому выводу подсоединяется высоковольтный провод, другой край которого подсоединяется к нейтральной клемме на крышке. Чтобы создать большую силу магнитного поля, между обмотками расположен железный сердечник. Вторичная обмотка располагается внутри первичной.

Как подсоединить катушку зажигания?

Принцип работы катушки зажигания

На вторичной обмотке возникает ток высокого напряжения, а в этот момент на первичной проходит низкий ток. Таким образом, возникает магнитное поле, в результате чего на вторичной обмотке появляется импульс тока высокого напряжения. В момент, когда нужно создать искру, контакты прерывателя зажигания размыкаются, и в этот момент происходит размыкание цепи на первичной обмотке. На центральный контакт крышки поступает высоковольтный ток и устремляется в контакт, возле которого расположен бегунок. Выполняя подключение катушки к системе зажигания автомобиля, в принципе, у вас не должно возникнуть никаких затруднений, в том случае, когда при предварительном демонтаже вы обозначили или запомнили какие провода куда подключаются. Если же вы этого не сделали, то я расскажу, как это сделать. Подсоединение выполняется следующим образом: к положительной клемме нужно подключить коричневый провод. Обычно, положительная клемма обозначается «+», но если вы не наблюдаете знака, то вам нужно самостоятельно ее найти. Для этого можно воспользоваться индикаторной отверткой.

Принцип работы катушки зажигания

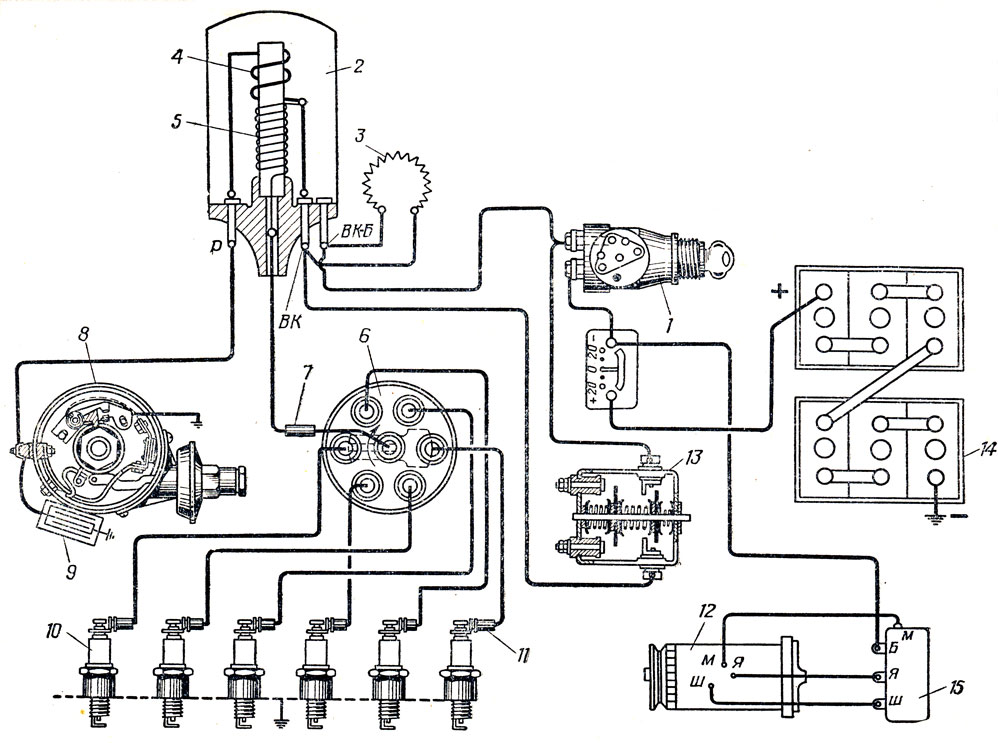

Схема подключения

Схема связки нескольких элементов выглядит следующим образом. К бортовой сети подключается один из концов катушки. Второй конец подключается к следующей, и таким образом подключается каждая до последней. Оставшийся свободный контакт последней катушки нужно подключить к трамблеру. А к коммутатору напряжения подключается общая точка. После того как все крепежные болты и гайки будут хорошо затянуты, можно считать замену выполненной. Несколько важных советов перед заменой и подключением. В случае, когда вы для себя определили, что проблемой неисправности зажигания является именно катушка, то лучше сразу же приобрести новую и подключить ее (схема указана выше). Таким вы точно будете уверены, что теперь проблем с ней нет, так как она абсолютно новая. В случае обнаружения вами на поверхности неких дефектов, то лучше ее сразу заменить. В противном случае она поработает еще некоторое время и вам снова придется вернуться к этой теме. Лучше перестраховаться заранее, чтобы не остановиться где-нибудь на дороге. Ведь зажигание автомобиля требует не прощает ошибки и халатность.

Подробнее о подключении катушки зажигания будет рассказано в этом видеоматериале:

Опубликовано: 21 февраля 2019

Высоковольтный генератор из катушки зажигания, кулера и мосфета – легко и доступно


Всем здравствуйте! В сети множество схем высоковольтных генераторов отличающихся по мощности, по сложности сборки, по цене и доступности компонентов. Данная самоделка собрана из практически бросовых деталей, собрать ее сможет любой желающий. Собирался этот генератор, скажем так, для ознакомительных целей и всевозможных опытов с электричеством высокого напряжения. Примерный максимум этого генератора 20 киловольт. Так как в качестве источника питания для этого генератора не используется сетевое напряжение это дополнительный плюс с точки зрения безопасности.

На фото все необходимые детали, для сборки высоковольтного генератора.

Для сборки потребуется:

Катушка зажигания от ВАЗа
Кулер с датчиком холла
«N» канальный мосфет
Резисторы на 100 Ом и 10 кОм
Соединительные изолированные провода
Паяльник
Клеммная колодка (необязательно)
Радиатор для мосфета
Несколько саморезов
Фанерное основание для крепления деталей

Это схема данного генератора.

Кому интересно попробую рассказать подробнее. В качестве генератора импульсов используется кулер охлаждения от компьютера или аналогичный на 12 вольт, но с одним условием – в нем должен быть встроенный датчик холла. Именно датчик холла и будет генерировать импульсы для высоковольтного трансформатора, в качестве которого, в данном случае, используется катушка зажигания от автомобиля. Выбрать подходящий вентилятор очень просто, как правило, он имеет три ввода.

На фото видно наличие трех выводов. Стандартная расцветка это красный вывод плюс питания, черный – общий (земля) и желтый – выход с датчика холла. При подаче питания на вентилятор на выходе (желтый провод) получаем импульсы, частота которых зависит от оборотов электромотора данного кулера и чем выше напряжение, тем выше частота импульсов. Повышать напряжение следует в разумных пределах — примерно 12-15 вольт, чтоб не спалить кулер и всю схему. Получаемый импульсный сигнал предстоит подать на катушку зажигания, но его необходимо усилить.

В качестве силового ключа использовал «N» канальный полевой транзистор (мосфет) IRFS640A подойдут и другие с аналогичными параметрами, или примерные на ток 5-10 ампер и напряжение вольт 50 для надежности. Мосфеты присутствуют практически во всех современных электронных схемах, будь то материнская плата компьютера или пусковая схема энергосберегающей лампы, а значит, найти подходящий не возникнет проблем.

Катушка зажигания от автомобилей ВАЗ «классика» Б117-А имеет три вывода. Центральный это высоковольтный выход, «Б+» это плюсовой 12 вольт, и общий «К» — возможно не маркируется.

Изначально схем состояла из трех компонентов: кулер, мосфет и катушка, но через непродолжительное время работы ломалась, так как выходили из строя либо мосфет, либо датчик холла. Выход – установка резисторов на 100 Ом для ограничения пускового тока с датчика холла на затвор, и подтягивающий резистор 10кОм для запирания мосфета при отсутствии импульса.

При сборке схемы транзистор следует устанавливать на радиатор желательно с применением термопасты, так как нагрев при работе существенный.

Разъем от кулера использовал в качестве клеммной колодки для подключения мосфета. В результате необходимость в пайке транзистора отпала, для подключения или замены достаточно соединить колодку с выводами транзистора.

Вентилятор закрепил сверху радиатора при помощи двух саморезов. В результате получилось, что кулер играет двойную роль – как генератор импульсов и как дополнительное охлаждение.

Подключаем питание 12-14 вольт от аккумулятора и пробуем в работе.

Для молний по дереву данный агрегат конечно слабоват, но что такое высокое напряжение с данной самоделкой — оценить можно.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

схема подключения своими руками, зазор между КЗ и маховиком, распиновка

Система зажигания представляет собой совокупность устройств и приборов, работа которых способствует возгоранию топливовоздушной смеси в цилиндрах двигателя. Если один из компонентов этой системы по каким-то причинам выходит из строя, это может привести к невозможности запуска мотора. Как производится замена катушки зажигания (КЗ) и какие неисправности могут произойти в ее работе — об этом читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы катушки зажигания

Прежде чем мы расскажем о том, как снять, как поменять и как подключить КЗ своими руками, давайте разберемся в принципе ее функционирования. Конструктивно это устройство включает в себя две обмотки — первичную либо вторичную. Первая включает в себя от 100 до 150 витков толстой медной проволоки, которая должна быть заизолирована для предотвращения скачков напряжения. Также она оснащается двумя низковольтными кабелями, расположенными на ее крышке.

Что касается вторичной, то она может включать в себя от 15000 до 30000 витков тонкой проволоки из меди, расположена эта обмотка внутри первичной. Один ее конец подключен к отрицательной клемме первичного элемента, а второй — к центральной клемме на крышке. Она обеспечивает передачу высоковольтного заряда. Обе обмотки расположены вокруг металлического сердечника, вся конструкция заключена в изолированный корпус. Чтобы предотвратить токовый нагрев, используется смазка для катушек, в частности, речь идет о трансформаторном масле, которым заполнен корпус.

Принцип действия КЗ основан на образовании во вторичной обмотке высоковольтного заряда при прохождении по первичной составляющей низковольтного тока. Когда ток проходит через первичную обмотку, в системе образуется магнитное поле. Когда происходит отсечка тока, магнитное поле образует во вторичной составляющей высоковольтное напряжение, передающееся через разъем и при помощи трамблера на свечи.

Возможные неисправности: признаки и причины

Признаки поломки КЗ:

  • когда водитель жмет на педаль газа, ощущаются провалы;
  • снижается мощность силового агрегата;
  • двигатель начал работать нестабильно на холостых оборотах;
  • мотор троит.

Основные причины, по которым это может произойти:

  1. Плохое питание в электросети авто. Для нормальной работы электрических узлов требуется напряжение в бортовой сети 11.5 вольт. В том случае, если провод зажигания поврежден либо производительность АКБ низкая, это может стать причиной плохого питания в электросети. Соответственно, для зарядки КЗ потребуется больше времени.
  2. Механические повреждения устройства, к примеру, повреждение изоляции. Такая проблема может быть обусловлена попадание моторной жидкости на устройство через дефектные уплотнения.
  3. Плохой контакт. Повреждение устройства, а также постоянное воздействие влаги может привести к выходу из строя первичной, а также вторичной обмоток, что в свою очередь, будет способствовать появлению переходного сопротивления. Такая неисправность может появиться в результате поломок в системе омывания, мойке силового агрегата, а также сильном дожде. Также на структуру устройства может негативно воздействовать соль, которой посыпают дороги в гололед.
  4. Проблемы термического характера. Индивидуальные КЗ больше остальных подвержены высокому образованию теплоты, что также может негативно отразиться на ресурсе эксплуатации устройства.
  5. Работа в условиях вибраций. Из-за высоких вибраций в работе двигателя может произойти повреждение конструкции КЗ (автор видео — канал Resta).

Основные методы проверки КЗ на работоспособность

Место установки КЗ может быть разным в зависимости от модели авто, обычно она располагается в районе мотора, в частности, БЦ. Перед диагностикой следует отключить питание аккумуляторной батареи, а также самой КЗ. При отключении всех проводов запомните их расположение — высоковольтные проводы нельзя спутать местами. В первую очередь после демонтажа следует произвести визуальную диагностику на предмет выявления повреждений и дефектов. Тщательно очистите корпус устройства от грязи, поскольку это способствует образованию утечек тока.

Для диагностики КЗ на предмет обрыва нужно знать, как правильно прозвонить устройство, для этого вам потребуется омметр. Одна клемма подключается к входу обмотки, а вторая — к ее выходу, причем сначала следует прозвонить первичную, а затем — вторичную обмотки. Уровень сопротивления на первой должен быть значительно меньше, чем на второй.

Как вариант, можно попытаться подключить первичную обмотку КЗ к источнику напряжения 12 вольт, подключив его к кнопкам, которые рассчитаны на 20 В. Затем нужно будет параллельно подключить конденсаторное устройство с аналогичной емкостью, как в системе зажигания вашего авто. К вторичной обмотке следует подсоединить свечу, а затем несколько раз быстро активировать источник. Если в результате вы услышали треск, то это говорит о том, что в устройстве имеются пробои.

Фотогалерея «Диагностика КЗ»

Инструкция по замене своими руками

Схема подключения КЗ может отличаться в зависимости от автомобиля. Если вы решили произвести замену КЗ на новую или на модуль, то вам будет полезна приведенная ниже инструкция. В замене нет ничего сложного.

Выбор изделия

Лучше отдать предпочтение проверенным производителям, а не китайским. Покупка изделий китайского производства — это как лотерея, никогда не знаешь, долгое ли прослужит устройство. КЗ должна покупаться в соответствии с моделью автомобиля.

Процесс замены

Для начала вам потребуется новая КЗ, а также набор гаечных ключей, также может потребоваться и жидкость WD-40.

Процесс замены выглядит следующим образом:

  1. В первую очередь необходимо отключить отрицательный контакт от АКБ.
  2. Затем найдите КЗ, как сказано выше, ее следует искать в районе блока цилиндров мотора.
  3. К КЗ могут быть подключены несколько проводов, вам необходимо отсоединить тот, который подключен к центру крышки распределительного устройства.
  4. Затем выкрутите гайки, при помощи которых провода фиксируются на крышке КЗ. В том случае, если провода сильно заржавели, их нужно обработать средством WD-40, после чего следует подождать 2-3 минуты.
  5. Далее, необходимо отметить провода, которые были отсоединены, и отметьте это на схеме. На данном этапе нельзя ошибиться, подключение проводов должно осуществляться в определенном порядке.
  6. Как правило, КЗ фиксируется на кузове машины несколькими гайками, вам необходимо немного ослабить их, но не откручивать.
  7. Затем сместите КЗ немного в сторону и демонтируйте устройство, заменив на новое. Подключение катушки должно осуществляться со схемой распиновки, в разных авто она может быть разной. Сборка производится в обратном порядке (автор видео — канал Замена масла и другие виды то, мелкий ремонт!).

Заключение

Как видите, в целом процедура диагностики и замены устройства — не особо сложная. Справиться с такой задачей, имея необходимые инструменты и навыки сможет практически каждый автолюбитель. Перед диагностикой КЗ в обязательном порядке следует проверить свечи зажигания, а также высоковольтные провода. Это нужно сделать, поскольку признаки неисправности у них одинаковые. Помните о том, что количество катушек в зависимости от авто может различаться — в иномарках часто используется по одной КЗ на каждую свечу.

Загрузка ...Загрузка ... Загрузка …

Видео «Как самостоятельно отремонтировать КЗ?»

Подробно процедура ремонта катушки зажигания в гаражных условиях описана в ролике ниже (автор видео — канал IZO)))LENTA).

Системы зажигания с одной катушкой на два цилиндра

Одной из разновидностей системы зажигания с индивидуальными катушками является система с одной катушкой зажигания на 2 цилиндра, которая применяется для двигателей с четным числом цилиндров.

Соединение свечей зажигания с двухвыводной катушкой

Рис. Соединение свечей зажигания с двухвыводной катушкой:
1 – свеча зажигания; 2 – первичная обмотка; 3 – вторичная обмотка; А – направление потока электронов; Б – направление потока электронов, формирующих искру; Г – переход электронов с бокового электрода на центральный; Д – переход электронов с центрального электрода на боковой

В этой системе каждый раз, когда вторичная обмотка катушки зажигания выдает высокое напряжение, искра на свечи зажигания подается сразу на две свечи. Разряд одной свечи происходит в цилиндре, где заканчивается такт сжатия, второй свечи – в цилиндре, где заканчивается такт выпуска. При этом одна искра является высоковольтной (12…20 кВ) и воспламеняет топливовоздушную смесь, а другая низковольтной (5…7 кВ) – холостой. В конце такта сжатия незадолго до появления рабочей искры температура топливовоздушного заряда еще недостаточно высокая (200° С), а давление наоборот – значительное (10…12 атм). При этих условиях пробивное напряжение становится максимальным. В конце такта выпуска, когда происходит разряд другой свечи, пробивное напряжение значительно уменьшается вследствие высокой температуры отработавших газов (800…1000° С) и низкого давления (2…3) атм.

Недостатком системы зажигания с двухвыводными катушками является то, что в одной свече электроны переходят от центрального электрода к массовому (боковому), а во второй свече в обратном направлении. Так как центральный электрод заострен и всегда значительно горячее бокового, истечение электронов с его острия при искрообразовании требует затраты меньшего количества энергии, чем при истечении с бокового электрода (на центральном электроде начинает проявляться термоэлектронная эмиссия). Это приводит к тому, что пробивное напряжение на свече, работающей в прямом направлении, становится несколько ниже (на 1,5…2,0 кВ), чем на свече с обратным включением полярности, т.е имеется небольшой разброс пробивного напряжения по цилиндрам. Для устранения разброса напряжения по цилиндрам и поддержания нормального искрообразования двухвыводная катушка должна иметь достаточно высокое напряжение вторичной обмотки порядка 35…40 кВ.

Если двигатель имеет четыре цилиндра, потребуются две двухвыводные катушки зажигания и два раздельных канала высокого напряжения.

В настоящее время разработан ряд автомобильных систем зажигания, в которых две двухвыводные катушки зажигания собираются на общем Ш-образном магнитопроводе и тем самым образуется одна 4-х выводная катушка зажигания. Такая катушка имеет две первичные и две вторичные обмотки и управляется от двухканального коммутатора. 4-х выводная катушка зажигания может иметь и одну вторичную двухвыводную обмотку при двух первичных. Вторичная обмотка такой катушки дооборудована четырьмя высоковольтными диодами – по два на каждый высоковольтный провод.

Четырехвыводная катушка зажигания с двумя воздушными зазорами в магнитопроводе

Рис. Четырехвыводная катушка зажигания с двумя воздушными зазорами в магнитопроводе:
VT1,VT2 – транзисторы двухканального коммутатора; W1,W2 – первичная и вторичная обмотки; FV1-FV4 – свечи зажигания; М – Ш-образный магнитопровод; N – соединительное ярмо магнитопровода; δ – воздушный зазор

В такой конструкции общим элементом является средний стержень магнитопровода, а взаимное влияние двух катушек исключается с помощью двух воздушных зазоров δ. Величина этих зазоров может достигать 1…2 мм, чем увеличивается магнитное сопротивление в магнитопроводе и достигается развязка каналов.

Система зажигания с одной катушкой на два цилиндра используется на некоторых моделях двигателей вследствие ее меньшей стоимости. Вследствие двойной искры на свечах зажигания необходимость их замены сокращается примерно в полтора раза.
