Схема системы зажигания на ВАЗ 2109 — Auto-Self.ru

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Схема системы зажигания на ВАЗ 2109Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

  • Контактные;
  • Бесконтактные;
  • Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

  • Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
  • Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
  • Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Схема системы зажигания на ВАЗ 2109Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема системы зажигания на ВАЗ 2109Схема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

  • Коммутатор;
  • Свечи;
  • Датчик распределителя;
  • Катушки зажигания;
  • Выключатель;
  • Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
  • Запорно-противоугонное устройство;
  • Датчик Холла;
  • Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
  • Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
  • Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
  • Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

  • Снижение надежности работы СЗ, появление сбоев;
  • Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
  • Резкое увеличение количества потребляемого топлива;
  • Поломка элементов СЗ или всей системы.

Схема системы зажигания на ВАЗ 2109

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

  1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
  2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
  3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

  • Зачистка свечей от образовавшегося нагара или замена элементов;
  • Проверка проводов на предмет изоляции, качества контактов и крепления;
  • Контроль момента зажигания, установка момента;
  • Очистка крышки ротора и датчика распределителя при образовании загрязнений;
  • Зачистка пластины ротора, электродов боковых клемм СЗ;
  • Проверка качества фиксации на посадочных местах всех элементов системы;
  • Проверка креплений проводов.

Схема системы зажигания на ВАЗ 2109Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Распиновка коммутатора ваз 2109 — Всё об автомобилях Лада ВАЗ

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

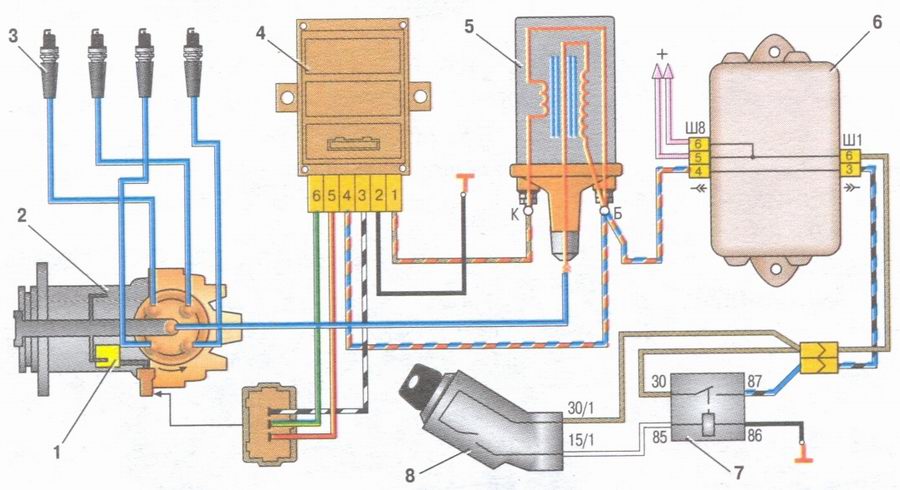

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла. Кроме того, масса коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Распиновка коммутатора ваз 2109

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Распиновка коммутатора ваз 2109

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

  • повышение надежности работы всей системы зажигания;
  • обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
  • повышение степени сжатия.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

  1. транзисторов;
  2. тиристоров:
  3. гибридных элементов;
  4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

Распиновка коммутатора ваз 2109

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу.
Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

  • более мощную искру;
  • исключение потерь в трамблере;
  • стабильный холостой ход;
  • улучшенный пуск при пониженной температуре;
  • снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров.
Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

  1. двигатель не заводится, искры на свечах нет;
  2. мотор заводится, но глохнет через несколько минут;
  3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Распиновка коммутатора ваз 2109

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует.
В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.

Оцените полезность статьи!

  • Распиновка коммутатора ваз 2109Колеса для вращения автомобиля на месте на 360 градусов
  • Распиновка коммутатора ваз 2109Через 3 года дизеля станут роскошью
  • Распиновка коммутатора ваз 2109Обзор самого дорогого Hyundai Solaris за всю историю
  • Распиновка коммутатора ваз 2109Тест-драйв Lamborghini Huracan от Михаила Петровского

Источники: http://vaz2109.net/electrooborudovanie/shema-zazhiganiya-vaz-2109.html, http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-proverit-kommutator-avtomobilia-vaz-2109, http://znanieavto.ru/fire/kommutator-zazhiganiya-sxema-ustrojstvo.html

Система зажигания ВАЗ 2109, устройство, принцип работы

Система зажигания ВАЗ 2109 предназначена для воспламенения в точно заданным момент топливной смеси в камерах сгорания цилиндров его двигателя и отсутствие данной системы гарантирует потерю смысла наличия всего электрооборудования авто в целом.

Классификация систем зажигания

По своему типу системы зажигания делятся на:

  • Контактирую;
  • Бесконтактную;
  • Контактно-транзисторную.

Все перечисленные системы зажигания получают электроэнергию от АКБ или генератора и являются самыми распространенными.

По признакам они делятся на:

  • Индуктивная – электроэнергия концентрируется в магнитном поле;
  • Емкостная – электроэнергия собирается в электрическом поле.

Здесь отличие заключается в том, где именно накапливается электроэнергия с последующей отдачей ее на свечи зажигания.

Контактная СЗ

Питание зажигания в данной системе происходит от АКБ или генератора (в основном) — это классика.

Однако контактная СЗ, со временем, в ходе эксплуатации переставала быть надежной.

Причиной этому стало появление более современных двигателей, которые стали работать уже в других нагрузочных режимах, с другими топливными смесями и имели большее количество цилиндров.

Поэтому в середине 60 – х годах прошлого столетия контактная система зажигания себя полностью изжила и на смену ей пришла контактно – транзисторная СЗ.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс. км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

  • Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
  • Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
  • Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Бесконтактно — транзисторную систему зажигания (БТСЗ)

Теперь мы вплотную подошли к системе зажигания ВАЗ 2109. На данной модели автомобиля от ВАЗ установлена бесконтактная система зажигания, которая нашла свое применение еще с середины 80 – х годов.

В данной системе прерывательный механизм был заменен более современным бесконтактным датчиком, который мгновенно и точно определяет частоту вращения коленвала двигателя и угол его положения.

В отличии от более ранних систем зажигания, где в основу их работы было заложено механическое воздействие деталей друг с другом, в принципе работы новой системы зажигания заложен электрический импульс, который образовывается с помощью бесконтактного датчика. Но обо всем по порядку.

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно не смотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

  • Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
  • Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
  • Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
  • Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
  • Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
  • Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
  • При морозе запуск холодного двигателя, даже при разряженном до 6В АКБ, происходит более стабильно, чем при других системах зажигания.

Устройство БТСЗ

Система зажигания ВАЗ 2109 состоит:

  • Коммутатор 3620.3734;
  • Свечи зажигания А17ДВР;
  • Датчик распределителя 40.3706;
  • Катушки зажигания 27.3705;
  • Выключатель зажигания;
  • — Блокировочное устройство, которое не допускает следующее включение стартера пока не будет полностью выключено зажигание;
  • — Запорное-противоугонное устройство.

Система зажигания ВАЗ 2109Особенности конструкции и принцип работы

  • Принцип работы системы зажигания ВАЗ 2109 основан на эффекте Холла.
  • Валик датчика – распределителя получает вращательный момент от распредвала двигателя и расположен горизонтально.
  • Самопроизвольное выключение системы зажигания происходит через 2 -8 секунд после поворота ключа зажигания в крайнее левое положение и заглушенном моторе.
  • В ходе работы СЗ происходит выравнивание коммутируемого тока в случае, когда напряжение в сети изменяется в пределах от 6 до 18 В.
  • При не большой частоте работы двигателя, благодаря специальной системе, встроенной в коммутатор, регулируется время накопления электроэнергии в катушке зажигания, а также происходит ограничение силы тока.

Система зажигания ВАЗ 2109 работает на напряжении до 26 кило вольт, длительность искрового разряда варьирует в приделах 1,6-2,0 мс и за это время выделяется энергии в 35 – 50 МДж.

Распределитель зажигания Ваз 2109Распределитель зажигания

Датчик-распределитель

Состоит из:

  • Регуляторов опережения зажигания двух типов — вакуумного и центробежного;
  • Датчика импульсов напряжения, который регулирует работу коммутатора.

Момент искрообразования

Искрообразование в системе зажигания ВАЗ 2109 происходит следующим образом:

  1. Вал распределителя зажигания вращаясь одновременно вращает и экран с прорезями, который имеет форму цилиндра, и частично его внутренняя поверхность состоит из металла. Вращаясь данный экран образует электромагнитное поле.
  2. Наибольший сигнал датчика образуется тогда, когда в зазоре микропереключателя появляется металлическая часть экрана, а наименьший сигнал датчика образуется тогда, когда в рабочем зазоре металлическая часть экрана отсутствует.
  3. Момент перепадов уровней сигналов от большего к меньшему длится всего от 1 до 5 микро секунд и в это время происходит искрообразование.

Безусловно процесс искрообразования проходит сложнее и во многом зависит от геометрии прорезей экрана, но описывать сложные физические процессы здесь нет смысла, так как они многим людям будут не понятны.

Роль коммутатора

Электронный коммутатор играет важную роль в системе зажигания ВАЗ 2109:

  • Стабилизация тока при скачках напряжения от 6 до 18 В.
  • Создание импульсов тока необходимой амплитуды и продолжительности в катушке зажигания.
  • Защиты от перегрузок полупроводниковых деталей и предотвращения их выгорания.
  • Обесточивание системы зажигания в случае его выключения и остановки двигателя.

Порядок обслуживания СЗ

Система зажигания ВАЗ 2109, как и другие узлы и агрегаты автомобиля, должно периодически обслуживаться.

Не своевременное техническое обслуживание может привести к:

  • Потере надежности работы системы зажигания, как правило, это проявляется в частых сбоях в ее работы;
  • Уменьшение технических показателей в эксплуатации;
  • Резкое увеличение расхода топлива;
  • Не выявление поломок деталей СЗ на начальной стадии, может привести к более серьезным неисправностям.

Техническое обслуживание необходимо приводить постоянно с периодичностью, указанной с технической документации на автомобиль.

Так как на автомобиле ВАЗ 2109 система зажигания включает в себя достаточное количество различной электроники и в ходе ее работы в ней образуется очень высокое напряжение, в целях безопасности и исключения возможности вывода из строя важных электронных деталей, выполнение перечисленных ниже правил является обязательным:

  • При запущенном моторе запрещено касаться руками катушки зажигания, корпуса коммутатора, проводов, передающих высокое напряжение;
  • Запрещено тестировать на работоспособность всю цепь зажигания методом «на искру», так как это может привести не только к увечьям, но и к поломки всей системы зажигания.
  • Запрещено заводить автомобиль методом искрового зазора между центральной клеммой датчика-распределителя и высоковольтным проводом.

Работы по техническому обслуживанию не сложные и включают в себя:

  • Очистка от нагара свечей зажигания или их замена;
  • Проверка изоляции проводов и их крепление;
  • Контроль момента зажигания и правильная его установка;
  • Очистка от грязи всех сторон крышки ротора и датчика распределителя;
  • Зачистка токо разносной пластины ротора и электродов боковых клемм;
  • Проверять крепление всех деталей системы зажигания, обращать внимание на защитные колпачки, не допускать образование в них трещин;
  • Проверять крепление всех видов проводов, не допускать их болтание.

Проверка системы зажигания

Установка зажигания

Обратившись к теории можно вспомнить, что возгорание топливной смеси в цилиндре двигателя происходит благодаря искре от свечи зажигания.

Однако следует понимать, что искрообразование должно происходить в определенный момент, при определенной позиции поршня относительно верхней мертвой точки.

Для того чтобы выдерживать нужные параметры работы системы зажигания, существует такое понятие, как выставление момента зажигания.

Для выполнения таких работ в автомобиле ВАЗ 2109 специально в люке картера сцепления нанесена шкала, а на моховике имеется метка.

При смещении на одно деление шкалы, колен вал проворачивается на 1 градус.

Проверка системы зажигания Ваз 2109На шкале лючка картера имеется самая длинная метка, которая расположена по середине. Чтобы выставить 1 – й и 4 – й цилиндры двигателя в ВМТ (верхняя мертвая точка), необходимо совместить эту длинную метку с меткой на моховике.

Нормативные показатели на скриншоте

Использование стробоскопа для проверки зажигания

Наиболее приемлемый способ проверки зажигания на ВАЗ 2109 это использование стробоскопа.

Хотя название данного прибора и ставит некоторых водителей в ступор, ничего сложного в его работе нет.

Для проверки необходимо:

  1. Соединить провода «+» к «+» и «-» к «–» стробоскопа с АКБ, а провод датчика прибора подсоединяем к проводу высокого напряжения, подходящего к первому цилиндру.
  2. Заводим автомобиль, на холостом режиме работы двигателя мигающий луч света исходящий из стробоскопа направляем в лючок картера сцепления.
  3. Момент зажигания выставлен верно, если риска на картере сцепления совпадает с меткой на маховике, что соответствует первоначальному углу опережения зажигания.

Для изменения угла опережения зажигания (УОЗ) необходимо:

  1. Расположиться так, чтобы смотреть на крышку датчика-распределителя;
  2. Чтобы увеличить УОЗ проверните корпус датчика-распределителя по часовой стрелке;
  3. Чтобы уменьшить УОЗ – против часовой стрелки.

Датчик-распределитель зажигания Ваз 2109Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

  1. Перенаправление искрообразования по цилиндрам двигателя;
  2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Регулятор зажигания Ваз 2109Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает. Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Угольный электродДля системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

центробежный регуляторНаибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.

Вакуумный регулятор

Вакуумный регуляторВакуумный регулятор, в зависимости от того на сколько сильно открыта дроссельная заслонка и повысилась нагрузка на двигатель, изменяет угол ОЗ, максимальный показатель которого для ВАЗ 2109 должен быть в пределах от 20 до 24 градусов по углу поворота коленвала двигателя.

Принцип работы:

  1. При повышение нагрузки на двигатель и нажатии педали газа, дроссельная заслонка открывается;
  2. Происходит уменьшение разряжения в одном из отсеков вакуумного регулятора;
  3. Уменьшение разряжения в камере приводит к перемещении подпружиненной тяге;
  4. Тяга перемещаясь тянет за собой пластину и проворачивает прерыватель по ходу вращения ротора, выставляя тем самым меньший угол опережения зажигания.
  5. При уменьшении нагрузки, дроссельная заслонка закрывается, разряжение в камере увеличивается и процесс проходит в обратную сторону.

Принцип работы вакумного регулятора

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля.

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО.

Двигатель в нормальном состоянии если:

  1. Отсутствие мокроты на резьбе;
  2. Тонкий нагар копоти на темном ободке;
  3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Рабочая свеча зажигания

Признаки появления проблем с двигателем:

  1. На резьбе остатки масла или бензина;
  2. На ободке рыхлый нагар черного цвета с наличием пятен;
  3. Все электроды темно-коричневые с наличием пятен;
  4. Свеча мокрая с темным нагаром;
  5. Неисправная свеча зажиганияТемный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями:

  1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
  2. Что такое калийное число;
  3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Катушка зажигания

На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.

Катушка зажиганияКак и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.

Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.

Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.

Неисправности катушки зажигания

Наиболее распространенными неисправности являются:

  1. Межвитковое замыкание первичной и вторичной обмотками;
  2. Обрыв в цепи 1 – й или 2 – й обмоток;
  3. Пробой изоляции второй обмотки на корпус катушки.

Основные признаки неисправности катушки зажигания:

  1. На крышке наблюдаются следы подтекания масла;
  2. Трещины и скоры на крышке;
  3. Не правильные показатели омметра (читайте дальше).

При выявлении данный проблем катушку зажигания следует заменить.

Проверка сопротивления в 1 – й и 2 – й обмотках

Проверка сопротивления первичной обмотки катушки зажиганияПервичная обмотка

Для выполнения таких работ Вам потребуется омметр и температура окружающего воздуха 20 – 25 градусов.

Подключите омметр к правой и левой клеммам катушки, показания должны быть в пределах 0,4 – 0,5 Ом. При любых других показателях катушка заменяется на новую.

Вторичная обмотка

Проверка сопротивления вторичной обмотки катушки зажиганияДля проверки соедините провода омметра к клемме Б и к высоковольтной клемме, которая находится по середине катушки. Температура воздуха та же 20 – 25 градусов. Показания омметра должны быть в пределах 4,5 – 5,5 кОм, при каких-либо других показаниях катушка меняется на новую.

Сопротивление изоляции на «корпус»

Проверка сопротивления изоляции на корпусВсе очень просто, один провод омметра подсоединяем к корпусу катушки, второй провод последовательно к каждой клемме. Показания омметра во всех случаях должно быть не менее 50 МОм. При других показаниях катушка меняется на новую.

Хотя система зажигания ВАЗ 2109 и не является сложной по своему устройству, принцип ее работы основан на сложных электро физических явлениях, а значит подходить к регулировки и обслуживанию зажигания нужно аккуратно и со знанием дела.

Схема подключения катушки зажигания ваз 2109 карбюратор

Система зажигания ваз 2109 применяется в основном на карбюраторных автомобилях. Он бесконтактная, с датчиком-распределителем на основе эффекта Холла. На головке блока цилиндров установлен трамблер, и вращение хвостовика его вала приводится распредвалом.

Из чего состоит система зажигания ВАЗ 2109

Центробежный и вакуумный актанкорректор применяется для подстройки в трамблере угла опрежения зажигания. Коммутатор соединяется с системой зажигания ваз 2109, и коммутатор управляет генерацией искры катушкой зажигания на основе полученных сигналов. У маслонаполненной с разомкнутым магнитопроводом катушки зажигания типа 8352.12 есть три вывода: центральный высоковольтный, «К» и «Б». с плюсом АБ соединяется клемма «Б» посредством выключателя зажигания.

Через коммутатор на клемму «К» соединяются выводы первичной и вторичной обмотки катушки зажигания и еще минус АБ. Второй конец вторичной катушки и высоковольтный провод крепится к высоковольтному выводу.

На фото показана схема зажигания ВАЗ-2109

Бесконтактная система зажигания, схема:


1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания, 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

Электросхемы для багги

Для багги или квадроцикла электрическая схема должна быть простая и надежная, а для этого нужно сократить количество проводов. Кроме того стандартные схемы электрооборудования запутаны и не очевидны. Поэтому выкладываю схемы электрооборудования ВАЗ 2108 с разбивкой по системам, так оно проще для понимания и самостоятельной сборки.

Собственно чего долго рассуждать, вот схемы:

Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099

1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания; 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

Рис. 2. Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099

А — к выводу «30» генератора; Б — нумерация штекеров в блоке управления; 1 — концевой выключатель карбюратора; 2 — электромагнитный клапан карбюратора; 3 — монтажный блок; 4 — выключатель зажигания; 5 — реле зажигания; 6 — блок управления; 7 — катушка зажигания

На деле, эту систему рекомендуется не ставить, а просто вывернуть клапан, откусить кончик иглы и закрутить на место, а то при выходе этой системы из стоя, машина будет глохнуть на холостом ходу.

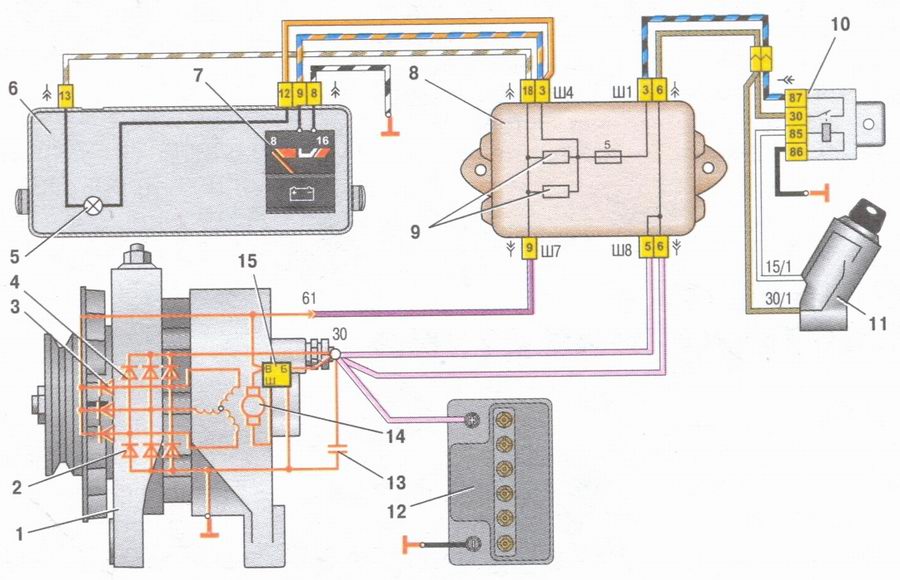

Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099

1 — генератор; 2 — отрицательный вентиль; 3 — дополнительный диод; 4 — положительный вентиль; 5 — контрольная лампа зарядки аккумуляторной батареи; 6 — комбинация приборов; 7-вольтметр; 8 — монтажный блок; 9-дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

Рис. 4. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722
А — к выводу «30» генератора; К9 — реле включения электродвигателя вентилятора; 1 — электродвигатель вентилятора; 2 — датчик включения электродвигателя; 3 — монтажный блок; 4 — выключатель зажигания

Заметим что данная схема, с реле. На более поздних моделях девяток, изменили конструкцию контактов датчика, и вентилятор включался напрямую. Эта схема приведена ниже.

Рис. 5. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60
А — к выводу «30» генератора; 1 — электродвигатель вентилятора; 2 — датчик 66.3710 включения электродвигателя; 3 — монтажный блок

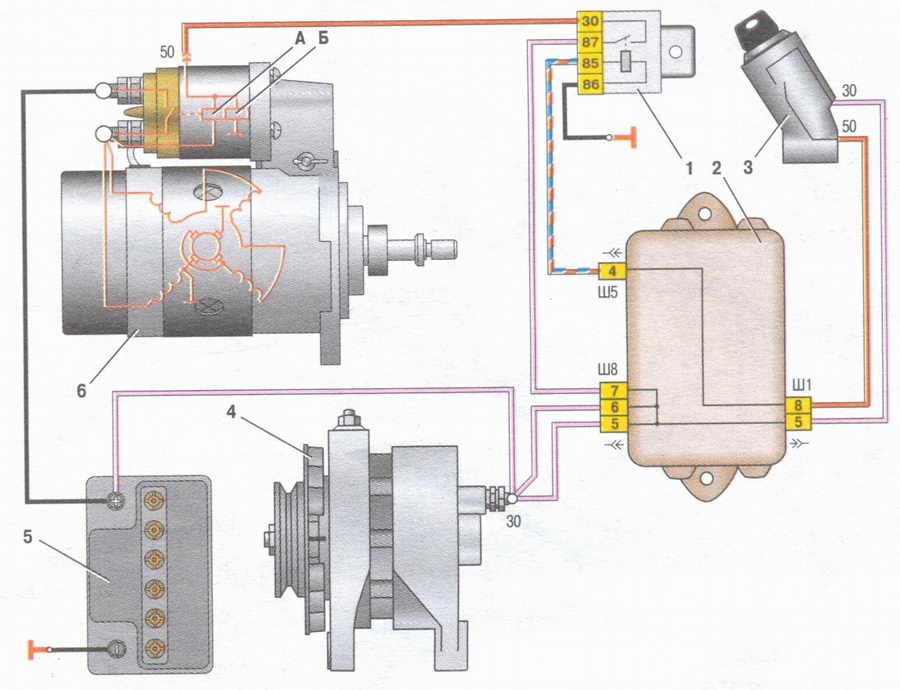

Рис. 6. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099

А — втягивающая обмотка; Б — удерживающая обмотка; 1 — реле включения стартера; 2 — монтажный блок; 3 — выключатель зажигания; 4 — генератор; 5 — аккумуляторная батарея; 6 — стартер

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Система зажигания ваз 2109 схема зажигания. Ремонт системы зажигания

Схема системы зажигания ВАЗ 2109
  1. — радиатор коммутатора
  2. – коммутатор
  3. — катушка зажигания
  4. — распределитель зажигания
Ремонт системы зажигания ВАЗ 2109

1 — уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; 6 — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 — стопорная шайба; 10 — упорная шайба; 11 — корпус; 12 — вакуум-корректор

1. Снимите бегунок, потянув его вверх.

2. Снимите пылезащитный экран.

3. Отверните винт крепления клеммы проводов низкого напряжения.

4. Выньте клемму из корпуса распределителя.

5. Разожмите лапки держателя отверткой и выньте провод из держателя.

6. Отверните два винта крепления опорной пластины датчика Холла.

7. Снимите стопорное кольцо с штифта опорной пластины.

8. Отверните два винта крепления вакуум-корректора.

9. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

10. Снимите вакуум-корректор.

11. С помощью отвертки приподнимите опорную пластину и снимите ее.

12. Снимите стопорное кольцо с валика распределителя.

13. Снимите упорную шайбу с валика распределителя.

14. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

15. Подденьте уплотнительное кольцо отверткой и снимите его.

16. Выбейте штифт крепления муфты с помощью подходящего бородка.

17. Снимите муфту привода распределителя и регулировочные шайбы.

18. Выньте валик с центробежным регулятором.

19. С помощью отвертки снимите две пружины грузиков со стоек.

20. Снимите ведомую пластину центробежного регулятора с экрана.

21. Снимите стопорные кольца крепления грузиков.

22. Снимите оба грузика с осей.

23. Отверните два винта крепления и снимите датчик Холла с опорной пластины.

24. Выньте уголек с пружиной из крышки, если его надо заменить.

ПРИМЕЧАНИЕ! На чаcти распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

Система зажигания ВАЗ 2109: принцип работы и регулировка

Система зажигания ваз 2109 - основной элемент

Трамблер ВАЗ 2109

Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование. Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения.

Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109

Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:

  1. Датчик Холла (бесконтактный).
  2. Распределитель зажигания (в народе его именуют просто трамблер).
  3. Электронный коммутатор.
  4. Бронепровода.
  5. Катушка зажигания.
  6. Свечи.

Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.

Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.

Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

  1. На слух.
  2. При помощи стробоскопа.
  3. С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.

Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «­–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее. Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты.

Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

Система зажигания ВАЗ 2109 — Как отремонтировать ВАЗ

Система зажигания ВАЗ 2109 предназначена для воспламенения в точно заданным момент топливной смеси в камерах сгорания цилиндров его двигателя и отсутствие данной системы гарантирует потерю смысла наличия всего электрооборудования авто в целом.

Классификация систем зажигания

По своему типу системы зажигания делятся на:

  1. Контактную;
  2. Бесконтактную;
  3. Контактно-транзисторную.

Все перечисленные системы зажигания получают электроэнергию от АКБ или генератора и являются самыми распространенными.

По признакам они делятся на:

  1. Индуктивная – электроэнергия концентрируется в магнитном поле;
  2. Емкостная – электроэнергия собирается в электрическом поле.

Здесь отличие заключается в том, где именно накапливается электроэнергия с последующей отдачей ее на .

Контактная СЗ

Питание зажигания в данной системе происходит от АКБ или генератора (в основном) — это классика.

Однако контактная СЗ, со временем, в ходе эксплуатации переставала быть надежной.

Причиной этому стало появление более современных двигателей, которые стали работать уже в других нагрузочных режимах, с другими топливными смесями и имели большее количество цилиндров.

Поэтому в середине 60 – х годах прошлого столетия контактная система зажигания себя полностью изжила и на смену ей пришла контактно – транзисторная СЗ.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс. км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

  1. Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
  2. Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
  3. Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Бесконтактно — транзисторную систему зажигания (БТСЗ)

Теперь мы вплотную подошли к системе зажигания ВАЗ 2109. На данной модели автомобиля от ВАЗ установлена бесконтактная система зажигания, которая нашла свое применение еще с середины 80 – х годов.

В данной системе прерывательный механизм был заменен более современным бесконтактным датчиком, который мгновенно и точно определяет частоту вращения коленвала двигателя и угол его положения.

В отличии от более ранних систем зажигания, где в основу их работы было заложено механическое воздействие деталей друг с другом, в принципе работы новой системы зажигания заложен электрический импульс, который образовывается с помощью бесконтактного датчика. Но обо всем по порядку.

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно несмотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

  1. Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
  2. Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
  3. Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
  4. Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
  5. Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
  6. Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
  7. При морозе запуск холодного двигателя, даже при разряженном до АКБ, происходит более стабильно, чем при других системах зажигания.

Устройство БТСЗ

Система зажигания ВАЗ 2109 состоит:

  1. Коммутатор 3620.3734;
  2. Свечи зажигания А17ДВР;
  3. Датчик распределителя 40.3706;
  4. Катушки зажигания 27.3705;
  5. Выключатель зажигания;
  • — Блокировочное устройство, которое не допускает следующее включение стартера пока не будет полностью выключено зажигание;
  • — Запорное-противоугонное устройство.

Схема системы зажигания ВАЗ 2109

Особенности конструкции и принцип работы:

  1. Принцип работы системы зажигания ВАЗ 2109 основан на эффекте Холла.
  2. Валик датчика – распределителя получает вращательный момент от распредвала двигателя и расположен горизонтально.
  3. Самопроизвольное выключение системы зажигания происходит через 2 -8 секунд после поворота ключа зажигания в крайнее левое положение и заглушенном моторе.
  4. В ходе работы СЗ происходит выравнивание коммутируемого тока в случае, когда напряжение в сети изменяется в пределах от 6 до 18 В.
  5. При не большой частоте работы двигателя, благодаря специальной системе, встроенной в коммутатор, регулируется время накопления электроэнергии в катушке зажигания, а также происходит ограничение силы тока.

Система зажигания ВАЗ 2109 работает на напряжении до 26 кило вольт, длительность искрового разряда варьирует в приделах 1,6-2,0 мс и за это время выделяется энергии в 35 – 50 МДж.

Распределитель зажигания.

Детали системы зажигания ВАЗ 2109

Детали системы зажигания ВАЗ 2109

Датчик-распределитель.

Состоит из:

  1. Регуляторов опережения зажигания двух типов — вакуумного и центробежного;
  2. Датчика импульсов напряжения, который регулирует работу коммутатора.

Момент искрообразования

Искрообразование в системе зажигания ВАЗ 2109 происходит следующим образом:

  1. Вал распределителя зажигания вращаясь одновременно вращает и экран с прорезями, который имеет форму цилиндра, и частично его внутренняя поверхность состоит из металла. Вращаясь данный экран образует электромагнитное поле.
  2. Наибольший сигнал датчика образуется тогда, когда в зазоре микропереключателя появляется металлическая часть экрана, а наименьший сигнал датчика образуется тогда, когда в рабочем зазоре металлическая часть экрана отсутствует.
  3. Момент перепадов уровней сигналов от большего к меньшему длится всего от 1 до 5 микро секунд и в это время происходит искрообразование.

Безусловно процесс искрообразования проходит сложнее и во многом зависит от геометрии прорезей экрана, но описывать сложные физические процессы здесь нет смысла, так как они многим людям будут не понятны.

Роль коммутатора

Электронный коммутатор играет важную роль в системе зажигания ВАЗ 2109:

  1. Стабилизация тока при скачках напряжения от 6 до 18 В.
  2. Создание импульсов тока необходимой амплитуды и продолжительности в катушке зажигания.
  3. Защиты от перегрузок полупроводниковых деталей и предотвращения их выгорания.
  4. Обесточивание системы зажигания в случае его выключения и остановки двигателя.

Порядок обслуживания СЗ

Система зажигания ВАЗ 2109, как и другие узлы и агрегаты автомобиля, должно периодически обслуживаться.

Несвоевременное техническое обслуживание может привести к:

  1. Потере надежности работы системы зажигания, как правило, это проявляется в частых сбоях в ее работы;
  2. Уменьшение технических показателей в эксплуатации;
  3. Резкое увеличение расхода топлива;
  4. Не выявление поломок деталей СЗ на начальной стадии, может привести к более серьезным неисправностям.

Техническое обслуживание необходимо приводить постоянно с периодичностью, указанной с технической документации на автомобиль.

Так как на автомобиле ВАЗ 2109 система зажигания включает в себя достаточное количество различной электроники и в ходе ее работы в ней образуется очень высокое напряжение, в целях безопасности и исключения возможности вывода из строя важных электронных деталей, выполнение перечисленных ниже правил является обязательным:

  1. При запущенном моторе запрещено касаться руками катушки зажигания, корпуса коммутатора, проводов, передающих высокое напряжение;
  2. Запрещено тестировать на работоспособность всю цепь зажигания методом «на искру», так как это может привести не только к увечьям, но и к поломки всей системы зажигания.
  3. Запрещено заводить автомобиль методом искрового зазора между центральной клеммой датчика-распределителя и высоковольтным проводом.

Работы по техническому обслуживанию не сложные и включают в себя:

  1. Очистка от нагара свечей зажигания или их замена;
  2. Проверка изоляции проводов и их крепление;
  3. Контроль момента зажигания и правильная его установка;
  4. Очистка от грязи всех сторон крышки ротора и датчика распределителя;
  5. Зачистка токо разносной пластины ротора и электродов боковых клемм;
  6. Проверять крепление всех деталей системы зажигания, обращать внимание на защитные колпачки, не допускать образование в них трещин;
  7. Проверять крепление всех видов проводов, не допускать их болтание.

Проверка системы зажигания

Установка зажигания.

Обратившись к теории можно вспомнить, что возгорание топливной смеси в цилиндре двигателя происходит благодаря искре от свечи зажигания.

Однако следует понимать, что искрообразование должно происходить в определенный момент, при определенной позиции поршня относительно верхней мертвой точки.

Для того чтобы выдерживать нужные параметры работы системы зажигания, существует такое понятие, как выставление момента зажигания.

Для выполнения таких работ в автомобиле ВАЗ 2109 специально в люке картера сцепления нанесена шкала, а на маховике имеется метка.

При смещении на одно деление шкалы, колен вал проворачивается на 1 градус.

На шкале лючка картера имеется самая длинная метка, которая расположена по середине. Чтобы выставить 1 – й и 4 – й цилиндры двигателя в ВМТ (верхняя мертвая точка), необходимо совместить эту длинную метку с меткой на маховике.

Совместить эту длинную метку с меткой на маховике

Нормативные показатели на скриншоте.

Нормативные показатели

Использование стробоскопа для проверки зажигания

Наиболее приемлемый способ проверки зажигания на ВАЗ 2109 это использование стробоскопа.

Использование стробоскопа для проверки зажигания

Хотя название данного прибора и ставит некоторых водителей в ступор, ничего сложного в его работе нет.

Для проверки необходимо:

  1. Соединить провода «+» к «+» и «-» к «–» стробоскопа с АКБ, а провод датчика прибора подсоединяем к проводу высокого напряжения, подходящего к первому цилиндру.
  2. Заводим автомобиль, на холостом режиме работы двигателя мигающий луч света исходящий из стробоскопа направляем в лючок картера сцепления.
  3. Момент зажигания выставлен верно, если риска на картере сцепления совпадает с меткой на маховике, что соответствует первоначальному углу опережения зажигания.

Соединить провода с АКБ

Выставление зажигания с помощью стробоскопа

Для изменения угла опережения зажигания (УОЗ) необходимо:

  1. Расположиться так, чтобы смотреть на крышку датчика-распределителя;
  2. Чтобы увеличить УОЗ проверните корпус датчика-распределителя по часовой стрелке;
  3. Чтобы уменьшить УОЗ – против часовой стрелки.

Выставление зажигания

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

  1. Перенаправление искрообразования по цилиндрам двигателя;
  2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Регулятор зажигания

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает. Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Угольный электрод

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Регулировка зажигания ВАЗ 2109

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Центробежный регулятор

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.

Вакуумный регулятор

Вакуумный регулятор, в зависимости от того на сколько сильно открыта дроссельная заслонка и повысилась нагрузка на двигатель, изменяет угол ОЗ, максимальный показатель которого для ВАЗ 2109 должен быть в пределах от 20 до 24 градусов по углу поворота коленвала двигателя.

Вакуумный регулятор

Принцип работы:

  1. При повышение нагрузки на двигатель и нажатии педали газа, дроссельная заслонка открывается;
  2. Происходит уменьшение разряжения в одном из отсеков вакуумного регулятора;
  3. Уменьшение разряжения в камере приводит к перемещении подпружиненной тяге;
  4. Тяга перемещаясь тянет за собой пластину и проворачивает прерыватель по ходу вращения ротора, выставляя тем самым меньший угол опережения зажигания.
  5. При уменьшении нагрузки, дроссельная заслонка закрывается, разряжение в камере увеличивается и процесс проходит в обратную сторону.

Принцип работы вакуумного регулятора

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

устройство А17ДВР

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля.

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Что возить с собой в багажнике …

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО.

Двигатель в нормальном состоянии если:

  1. Отсутствие мокроты на резьбе;
  2. Тонкий нагар копоти на темном ободке;
  3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Рабочая свеча зажигания

Признаки появления проблем с двигателем:

  1. На резьбе остатки масла или бензина;
  2. На ободке рыхлый нагар черного цвета с наличием пятен;
  3. Все электроды темно-коричневые с наличием пятен;
  4. Свеча мокрая с темным нагаром;
  5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Неисправная свеча зажигания

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями:

  1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
  2. Что такое калильное число;
  3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Катушка зажигания

На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.

Катушка зажигания ВАЗ 2109

Как и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.

Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.

Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.

Неисправности катушки зажигания

Наиболее распространенными неисправности являются:

  1. Межвитковое замыкание первичной и вторичной обмотками;
  2. Обрыв в цепи 1 – й или 2 – й обмоток;
  3. Пробой изоляции второй обмотки на корпус катушки.

Основные признаки неисправности катушки зажигания:

  1. На крышке наблюдаются следы подтекания масла;
  2. Трещины и скоры на крышке;
  3. Не правильные показатели омметра (читайте дальше).

При выявлении данный проблем катушку зажигания следует заменить.

Проверка сопротивления в 1 – й и 2 – й обмотках

Первичная обмотка.

Для выполнения таких работ Вам потребуется омметр и температура окружающего воздуха 20 – 25 градусов.

Подключите омметр к правой и левой клеммам катушки, показания должны быть в пределах 0,4 – 0,5 Ом. При любых других показателях катушка заменяется на новую.

Проверка сопротивление первичной обмотки катушки зажигания

Вторичная обмотка.

Для проверки соедините провода омметра к клемме Б и к высоковольтной клемме, которая находится по середине катушки. Температура воздуха та же 20 – 25 градусов. Показания омметра должны быть в пределах 4,5 – 5,5 кОм, при каких-либо других показаниях катушка меняется на новую.

Проверка сопротивление вторичной обмотки катушки зажигания

Сопротивление изоляции на «корпус».

Все очень просто, один провод омметра подсоединяем к корпусу катушки, второй провод последовательно к каждой клемме. Показания омметра во всех случаях должно быть не менее 50 МОм. При других показаниях катушка меняется на новую.

Сопротивление изоляции на «корпус»

Хотя система зажигания ВАЗ 2109 и не является сложной по своему устройству, принцип ее работы основан на сложных электро физических явлениях, а значит подходить к регулировки и обслуживанию зажигания нужно аккуратно и со знанием дела.

Минимальная ошибка может привести к перебоям в работе двигателя, повышенном расходу топлива и уменьшении приемистости автомобиля поэтому такие работы следует доверять профессионалам.

Выставляем зажигание на ВАЗ 2109 — видео от Наиля Порошина.

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
