Классификация тормозной жидкости

Сразу же хочется отметить, что в России нет единого государственного или отраслевого стандарта, регламентирующего показатели качества тормозных жидкостей.

Отечественные изготовители работают по собственным техническим условиям, ориентируясь на нормы, принятые в США и странах Западной Европы (стандарты SAE J-1703, ISO (DIN) 4925 и FMVSS №116).

Жидкости классифицируют по температуре кипения и вязкости, остальные их свойства близки. Какую ТЖ нужно применять в автомобиле, решает его изготовитель. Принято классифицировать по температуре кипения и по вязкости в соответствии с нормами DOT — Department of Transportation (Министерство транспорта, США). Исключение составляют разве что гидравлические тормоза фирм Shimano и Tektro, где в качестве жидкости используется минеральное масло собственной марки.

Различают температуру кипения «сухой» жидкости, не содержащей воды и «увлажненной» — с содержанием воды 3,5%. Вязкость определяют при двух значениях температуры: +100°C и -40°C. Эти показатели, соответствующие американскому федеральному стандарту по безопасности автомобилей FMVSS № 116.

Сходные требования содержат другие международные и национальные стандарты — ISO 4925, SAE J-1703 и т.д.

В зависимости от технических показателей, по стандарту DOT, все тормозные жидкости делятся на классы: DOT 3, DOT 4, DOT 4 CLASS 6, DOT 5, DOT 5.1, DOT 5.1/ABS. Всего три параметра регламентируют соответствие определенному классу DOT:

  • температура кипения «сухой» жидкости;
  • температура кипения «увлажненной» жидкости;
  • вязкость при минус 40°С.

DOT 3 — для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами. Жидкости класса DOT 3 считаются устаревшими, так как были рассчитаны на эксплуатацию в ненагруженных тормозных системах автомобилей. При их разработке учитывалось, что они будут использоваться в тихоходных автомобилях с дисковыми и (или) барабанными исполнительными механизмами.

DOT 4 — тормозные жидкости с улучшенными эксплуатационными характеристиками для современных быстроходных автомобилей с повышенными динамическими качествами, преимущественно с диcковыми тормозами на всех колесах.

DOT 4 CLASS 6 — стандарт введен в 2005 году для электронно-управляемых тормозных систем нового поколения (ABS). Сравнивая требования различных стандартов качества, видно существенное ужесточение требований к тормозным жидкостям, предназначенным для систем ABS, более чем в 2 раза по вязкости при отрицательных температурах окружающего воздуха (минус 40 °С). В настоящее время тормозные жидкости, соответствующие данному стандарту, используются на конвейерах международных автопроизводителей.

DOT 5 — изготавливаются на основе кремний-органических полимерных продуктов (силиконов). Используют, в основном, на автомобилях, которые эксплуатируются в тяжелых режимах с частыми разгонами и интенсивными торможениями, во время которых в тормозной системе автомобиля возникают повышенные динамические и температурные нагрузки. Ее преимущества: не разъедает краску; не поглощает воду и может быть полезна там, где обводненность является проблемой; является совместимой с любыми резиновыми уплотнителями. Недостатки: DOT 5 нельзя смешивать с тормозными жидкостями на другой основе.

DOT 5.1 — для дорожных спортивных автомобилей, где тепловые нагрузки на тормоза значительно выше. Имеет более высокую точку кипения, как начальную, так и конечную, и обеспечивает превосходную работу по сравнению с DOT 3 или DOT 4.

Примечание: Маркировка тормозной жидкости DOT 5.1 не имеет никакого отношения к марке DOT 5, и это является, скорее всего, исключением из здравого смысла американцев в рамках стандарта.

DOT 5.1/ABS — предназначены специально для машин с системой антиблокировки колёс, в состав которого входят как гликолевые, так и силиконовые соединения, делающие эту жидкость несовместимой ни с одной, ни с другой.

Полный свод требований к составу и параметрам тормозных жидкостей изложен в национальных технических стандартах, большинство из которых разработано на основе американских отраслевых норм SAE J-1703 и требований федерального стандарта США по безопасности автомобилей (FMVSS) № 116.

Таблица средних значений по результатам испытаний

Результаты испытаний
Показатель качестваКласс по FMVSS 116РоссияИмпорт
DOT 3DOT 4
Вязкость кинематическая, мм2/сек при -40Сне более 1500не более 18001870,11012,7
при 100 Сне менее 1,52,0372,225
Температура кипения «сухой» жидкостине менее 205не менее 230197261
Температура кипения «увлажненной» жидкостине менее 140не менее 155167173
Показатель активности ионов водорода (рН)7,0 — 11,57,0 — 11,56,597,50
Взаимодействие с металлами* Изменение массы пластинки, мг/см2
* Знак «+» означает увеличение массы пластины, отсутствие знака — потерю
белая жестьне более 0,20,400,0
сталь10не более 0,20,460,01
алюминий Д16не более 0,1+0.010,0
чугун СЧ 18-36не более 0,20,26+0,05
латунь Л63не более 0,40,160,01
медь М1не более 0,40,190,01
Внешний вид тормозной жидкости после испытанийбез желеобразования и кристаллического осадкасоотв.соотв.
Показатель активности ионов водорода (рН) после испытаний7,0 — 11,57,0 — 11,59,407,62
Воздействие на резину, % объём.
Марки 7-2462 при t 70оС в течение 72 часов0 — 100 — 103,23,3
Марки 51-1524 при t 120оС в течение 72 часов0 — 100 — 102,20,8

Описание тестов

Температуру кипения замеряют дважды: первый раз «насухо», второй после добавления влаги. Выражения «сухая жидкость» и «влажная жидкость» многим могут показаться нелепыми, однако оба они имеют смысл.

Дело в том, что полигликоли, на основе которых делаются тормозные жидкости, очень гигроскопичны при контакте с воздухом они «хватают» из него водяные пары. Практика показывает, что в течение первого года эксплуатации автомобиля в тормозной жидкости скапливается до 2% влаги, ко второму году до 3,5%, к третьему до 4,5%.

Водяная добавка ощутимо снижает температуру кипения, поэтому в методику испытаний и вводится определение точки кипения «влажной жидкости». Это позволяет оценить работоспособность тормозной жидкости после нескольких лет эксплуатации.

Влага в гидроприводе тормозов приводит еще и к коррозии. Чтобы оценить степень коррозионной агрессивности к металлическим деталям тормозной системы, измеряется концентрация водородных ионов (pH-показатель) и проводится непосредственный тест «на ржавчину»: специальный «веер», собранный из шести металлических пластин (белая жесть, сталь 10, алюминиевый сплав Д16, чугун СЧ 18-36, латунь Л63, медь М1), на 120 часов погружают в тормозную жидкость (выдержка при 100С), после чего оценивают внешний вид металла, определяют изменение его массы и оценивают состояние самого раствора.

Другой важный показатель качества кинематическая вязкость, которую при испытаниях замеряют дважды: при -40С и при 100С. Низкотемпературный показатель характеризует прокачиваемость гидропривода зимой, высокотемпературный смазывающую способность жидкости.

Следующий тест на взаимодействие с резиной.

При длительном контакте с резиновыми манжетами происходит проникновение молекул жидкости в резину, а ингредиенты резины, в свою очередь, попадают в тормозную жидкость.

В зависимости от того, какой из этих двух процессов будет преобладать, произойдет набухание или, наоборот, усадка манжет. Согласно российским нормам, «купание» в тормозной жидкости не должно вызывать вздутия, шелушения и клейкости резиновых образцов по крайней мере в течение 72 часов.

Результаты испытаний на совместимость тормозных жидкостей с металлами: разводы на пластинах следы щелевой коррозии.

Упомянем еще такие критерии, как стабильность характеристик при высокой температуре, плотность, совместимость с водой и другими тормозными жидкостями, испаряемость, массовая доля механических примесей и т. д. Только российскими ТУ предусмотрено 15 видов испытаний!

Классификация тормозных жидкостей DOT

Определенные требования предъявляются к абсолютно любой части машины, и не важно, что это: конструктивная составляющая (например, колесо) или моторное масло. В данной статье мы уделим внимание классам тормозных жидкостей, которые отмечены в американском стандарте безопасности DOT (Department of Transportation).

Происхождение стандарта DOT

Классификационные требования к тормозным жидкостям были созданы экспертами Департамента транспорта США (United States Department of Transportation или просто DOT). Этот центральный орган управления в области транспорта был основан в 1966 году и официально начал свою деятельность в 1967 году. Департамент возглавляет министр транспорта Америки, которым с 2013 года является Энтони Фокс.

Согласно данной классификации, все жидкости разделили на несколько специальных групп (классов), имеющих свой набор свойств. Поскольку именно этот вариант классификации сочетал в себе самые адекватные требования, то с ним согласились практически во всех уголках мира, выделяя классы тормозных жидкостей именно по DOT.

Интересный факт! Именно департамент транспорта США принял «Акт о безопасности Родины», PL 107—296 (2002 года), что стало ответной реакцией правительства на происшествие 11 сентября 2001 года.

Классы DOT и характеристики

Согласно американским стандартам и вышеуказанной классификации различают четыре основных класса тормозных жидкостей. Это DOT 3, DOT 4, DOT 5 и DOT 5.1. Также существует и дополнительный пятый класс – DOT 5.1/ABS, использующийся в транспортных средствах с антиблокировочной системой. Более того, в нашей стране нередко встречаются и другие аналогичные жидкости, обозначенные маркировками DOT 4.5 и DOT 4+. Вся информация об их характеристиках и особенностях применения указывается в инструкции к ним. Однако следует отметить, что к американской системе эти жидкости не имеют никакого отношения.
DOT 3

Состав DOT 3 являет собой наиболее простое соединение гликолей, что и объясняет сравнительно низкую стоимость данного класса тормозной жидкости и его высокую популярность. Представители DOT 3 быстро впитывают в себя влагу, что вызывает стремительное снижение температуры кипения.

Средний срок службы таких жидкостей составляет меньше 2-х лет, причем их вязкость не самая высокая среди остальных вариантов (при температуре -40 она составляет 1500 мм2/с, что является средним показателем). DOT 3 по праву можно назвать «золотым стандартом» среди тормозных жидкостей. Температура кипения свежего (сухого) вещества равняется 205°C, а кипение мокрой (старой) жидкости достигает 140°C. Цвет DOT 3 бывает не только янтарным, но и прозрачным.

Зачастую тормозная жидкость DOT 3 используется в транспортных средствах, оборудованных либо барабанным типом тормозов, либо дисковыми тормозами на передних колесах. Но если на вашей машине установлены резиновые тормозные прокладки, тогда лучше поискать другой вариант, тем более, что агрессивность жидкости проявляется еще и по отношению к лакокрасочному покрытию. Хорошей альтернативой устаревшему стандарту DOT 3 является более современная жидкость под маркировкой DOT 4, хоть по популярности она пока не смогла вытеснить с рынка своего предшественника.

А знаете ли вы? Используя асбестовые тормозные накладки, вы вредите своему организму, так как пыль, образующаяся в результате трения о диск, оказывает отрицательное влияние на легкие человека.

DOT 4

Приставка в виде цифры «4» возле аббревиатуры DOT указывает на присутствие в составе соединений, связывающих конденсат воды. Если принимать во внимание ГОСТ, то тормозная жидкость никак не сертифицирована, а единственный действующий правовой документ в этой области – это ГОСТ 29200–91, регламентирующий графическое обозначение всех тормозных жидкостей, причем не важно, изготовлены они на нефтяной или не нефтяной основе.

В данном случае, нас больше интересует второй вариант, ведь DOT 4 является представителем именно этого класса. Данный символ представлен в виде желтого восьмиугольника, дополненного черной каймой, в центре которого находится схематическое изображение черной тормозной системы. Если символ полностью перечеркнут, значит, использовать такую жидкость нельзя.

В основе DOT 4 лежат простые линейные полиэфиры с двумя OH-группами. Обычно производители применяют полиэтиленгликоль, однако, учитывая характерные особенности жидких полимеров и различные добавки, которые создают комплексные соединения с гликолями, указанное на упаковке название может звучать по-другому.

Согласно требованиям стандарта, температура вскипания DOT 4 не должна быть ниже 250°C, а для состава, сорбирующего влагу из воздуха (до 3,5%), разрешается снижение указанного значения до 165°C. Показатели вязкости не должны превышать 750 м2/с, только не стоит путать этот показатель с понятием «плотности». Антикоррозийные свойства, которыми обладает данная жидкость, зачастую связывают с кислотностью, а безопасным диапазоном считается нахождение значений рН в пределах 7,0 – 11,5 единиц.

DOT 4 отличается от DOT 3 присутствием в составе специальных добавок (боратов, хотя могут использоваться и другие), которые способны связывать воду, попадающую в тормозную жидкость из воздуха. Если же добавить еще немного различных присадок, то мы получим тормозную жидкость под названием DOT 5.1 (применяется в спортивных автомобилях).

Обратите внимание! DOT 4 можно совмещать с DOT 3, DOT 4.5, DOT 5.1, но она не сочетается с силиконовыми составами DOT 5, DOT 5.1 (ABS).

DOT 5

Благодаря свойствам силикона (на его основе изготавливаются тормозные жидкости класса DOT 5), характеристики таких составов практически идеальны. Так, следует отметить высокую температуру кипения, стабильно низкую вязкость, способность к отталкиванию лишней влаги, отсутствие агрессивного влияния на детали, изготовленные из резины, металла или имеющие окрашенные участки. Более того, продукты этой категории могут похвастаться долгим сроком службы, достигающим 4-5 лет.

Правда, нельзя не упомянуть и о некоторых недостатках жидкостей DOT 5. К примеру, отталкиваемая вода не смешивается с жидкостью и может накапливаться в нижних отделах тормозной системы, а ее замерзание там при низких температурах часто мешает работе всех важных элементов. Более того, указанный класс тормозных жидкостей также отличается и высоким уровнем насыщаемости воздухом (аэрации), из-за чего DOT 5 нельзя использовать на транспортных средствах с установленной антиблокировочной системой.

DOT 5.1

Температура кипения тормозной жидкости DOT 5.1 является самой высокой среди всех остальных классов, причем вязкость состава несколько ниже, чем у других представителей описанной классификации, а значит, она может свободно перемещаться по системе, тем самым способствуя повышению рабочей эффективности тормозов автомобиля. Благодаря этой особенности состав DOT 5.1 используется в гоночных, спортивных машинах и даже мотоциклах. К сожалению, из-за активного впитывания влаги, срок службы данного состава не слишком высок (примерно 1 год), к тому же, как и другие представители гликолевых жидкостей, они способны разъедать краску, хоть резиновые детали и не страдают.

Интересно знать! Маркировка жидкости DOT 5.1 никак не связана с маркой DOT 5, что в понимании отечественных автолюбителей полностью лишено логики.

DOT 5.1/ABS

Отдельная группа тормозных жидкостей под названием DOT 5.1/ABS предназначается для транспортных средств с установленной антиблокировочной системой, а также для машин, работающих в тяжелых условиях.

Представители данного класса обладают смешанным составом и одновременно содержат силикон и гликоли. Такая тормозная жидкость может продемонстрировать хорошие смазочные свойства, а также она имеет высокую температуру кипения и дополнена специально разработанным пакетом присадок.

В любом случае, наличие гликолей в составе этой жидкости делает ее более гигроскопичной, что ограничивает срок службы двумя годами.

Отличия классов тормозных жидкостей

Как мы уже упоминали выше, классификация тормозных жидкостей DOT распределяет все составы на виды в соответствии с температурой кипения и вязкостью сухой, а также содержащей влагу жидкости. В то же время, составы DOT 3 и DOT 4 представлены в виде минеральных масел, основанных на полигликолях, а основой жидкости DOT 5 выступает силикон, из-за которого состав нельзя смешивать с полигликолями. Проще говоря, в роли основы для всех тормозных жидкостей (кроме DOT 5) выступает полиэтиленгликоль, дополненный полиэфирами борной кислоты, что позволяет соединять эти составы между собой. В отдельных случаях производители DOT 3 могут использовать другую основу, которой чаще всего выступает полиалкиленгликоль.

Не стоит путать силиконовые составы DOT 5 с полигликолиевыми DOT 5.1, тем более что на каждой упаковке состава присутствуют дополнительные обозначения: для DOT 5 – это SBBF (указывает на наличие в жидкости силикона), а для DOT 5.1 – NSBBF (свидетельствует о том, что перед вами тормозная жидкость, основанная не на силиконе).

Не забывайте! Все описанные расходные материалы (а именно таким и является тормозная жидкость DOT) имеют одинаковую химическую базу, модификации которой появляются путем применения различных добавок. Именно пакет присадок определяет основные физико-химические свойства тормозной жидкости: гигроскопичность и температуру кипения.

Теперь давайте немного обобщим некоторые особенности тормозных жидкостей, принадлежащих к разным классам упомянутой классификации DOT:

1. Тормозная жидкость DOT 4 выделяется из остальных классов высоким уровнем поглощения влаги, а также агрессивностью к лакокрасочным покрытиям транспортного средства и резиновым элементам тормозной системы. Открытую упаковку состава необходимо использовать в течение одной недели.

2. DOT 5, благодаря наличию в составе силикона, имеет более высокую температуру кипения и низкую вязкость. Также жидкость инертна к РТИ покрытиям. Продукты этого класса запрещается использовать в машинах, оборудованных ABS.

3. Тормозная жидкость под номером DOT 5.1 разрабатывалась специально для антиблокировочных систем и хорошо подходит для гоночных автомобилей, а среди основных недостатков – быстрое поглощение влаги.

В соответствии с требованиями DOT, тормозные жидкости разных классов окрашивают в два цвета. Так, согласно нормам FMVSS №116, для DOT 4 и 5.1 предусмотрена желтая окраска, а для DOT 5 – розовая. Таким образом, производители побеспокоились об исключении возможности их спутывания.

Взаимозаменяемость разных классов

Составы класса DOT 3, DOT 4 и DOT 5.1 достаточно похожи между собой, ведь их состав основывается на гликолях и полиэфирах. Поэтому эти виды могут легко заменять друг друга. Правда, даже в этом случае различия все же имеются. Так, DOT 5 создают на основе силикона, в то время как DOT 5.1/ABS помимо силикона содержит в себе еще и гликоли, что делает эти две тормозных жидкости не способными взаимодействовать ни с какими другими.

Кроме того, при смешивании жидкостей следует придерживаться одного правила: состав высшего класса не должен добавляться в состав низшего, что является немаловажным условием. К примеру, если в системе вашего автомобиля уже находилась тормозная жидкость DOT 3, то использование DOT 4 или DOT 5.1 только улучшит ее характеристики, а значит, и всю работу тормозной системы. Однако, если к тормозной жидкости DOT 5.1 добавить состав классом пониже, то конечный результат будет непредсказуем.

Помните! Любую тормозную жидкость следует хранить только в герметичной емкости, не допуская ее контакта с атмосферным воздухом, что может привести к окислению, набору влаги и испарению.

Обычно все представители DOT являются легковоспламеняющимися составами, поэтому курить рядом с ними достаточно опасно. Также не забывайте, что все тормозные жидкости очень токсичны, и даже 100 мл, попавшие внутрь организма (некоторые составы имеют приятный запах, и их легко можно перепутать со спиртными напитками), чреваты смертельным исходом. Если заглатывание жидкости все же произошло (например, в результате попытки откачать определенную часть вещества из бачка главного цилиндра), нужно сразу же промыть желудок и обратиться в больницу. В случае контакта с глазами или кожным покровом рук – действия аналогичны.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Классификация тормозных жидкостей

Эксплуатационные свойства тормозных жидкостей определяются составом содержащихся в них основных компонентов. В зависимости от основы тормозные жидкости подразделяются на минеральные, гликолевые и силиконовые.

Минеральные тормозные жидкости

Минеральные тормозные жидкости получают на основе растительных масел, чаще всего касторового. Жидкость на основе касторового масла обладает хорошими смазывающими и защитными свойствами, она негигроскопична, но имеет низкую температуру кипения. Поэтому её нельзя использовать в приводах с дисковыми тормозами, так как температура жидкостей в их рабочих цилиндрах может достигать +150 0С и выше.

Жидкости на основе минеральных масел (ISO 7308) практически не обладают гигроскопичностью, поэтому температура их кипения в процессе эксплуатации не снижается. Для обеспечения меньшей зависимости вязкости от температуры в тормозную жидкость вводят специальные присадки.

Тормозные жидкости на основе минеральных масел нельзя смешивать с другими жидкостями, в которых в качестве основы применяются гликоли, чтобы не допустить набухания резиновых уплотнительных элементов гидропривода тормозов.

Гликолевые тормозные жидкости

Гликолевые тормозные жидкости изготавливаются на основе различных гликолей (двухатомных спиртов) и их производных.

Их свойства противоположны свойствам касторовых жидкостей. При удовлетворительных смазывающих свойствах эти жидкости имеют высокую начальную температуру кипения и низкую температуру застывания, однако, будучи гигроскопичными, при насыщении влагой снижают температуру кипения.

Тормозные жидкости на гликолевой основе, как правило, соответствуют требованиям международного стандарта DOT 3. Однако, если свободные гидроксилы в их составе частично замещены кислотными остатками с образованием сложных эфиров борной кислоты (боратов), получается высококачественная тормозная жидкость DOT 4, которая при взаимодействии с влагой способна её нейтрализовать. Снижение температуры кипения тормозной жидкости DOT 4 за время её эксплуатации по сравнению с жидкостью DOT 3 происходит значительно медленнее, поэтому срок службы тормозной жидкости DOT 4 больше.

Силиконовые тормозные жидкости

Силиконовые тормозные жидкости (SAE J 1705), как и минеральные масла, не поглощают влагу. Накопленная в тормозной жидкости вода в свободном состоянии при нагревании до температуры выше 100 0С испаряется, а при охлаждении ниже 0 0С замерзает, что препятствует нормальной работе тормозной системы. Кроме того, тормозные жидкости на силиконовой основе имеют недостаточно высокую смазывающую способность, что ограничивает их широкое применение.

Ассортимент тормозных жидкостей

Минеральные тормозные жидкости.

Примером жидкостей на минеральной основе является тормозная жидкость БСК (ТУ 6-10-1533-75), которая представляет собой смесь равных частей касторового масла и бутилового спирта с добавлением органического красителя (цвет жидкости оранжево-красный). Плотность жидкости при 200С составляет 890-900 кг/м3, кинематическая вязкость при температуре 50 0С находится в пределах 9-13 мм2/с. Благодаря наличию касторового масла жидкость обладает хорошими смазывающими свойствами, не вызывает значительного набухания или размягчения резиновых уплотнительных деталей тормозной системы. Однако, вязкостно-температурные свойства этой жидкости неудовлетворительны Главный недостаток спиртокасторовой смеси – высокая температура кристаллизации касторового масла. Кристаллизация начинается при минус 5 0С и интенсивно протекает при минус 18-20 0С. В результате образуются сгустки, которые могут закупорить трубопроводы гидравлического привода и вызвать отказ тормозов автомобиля. Жидкость БСК не рекомендуется применять при температуре окружающего воздуха ниже минус 20 0С и выше +30 0С. Попадание воды приводит к расслоению жидкости и делает её непригодной к применению. Жидкость БСК имеет ограниченное производство и применение, используется, в основном, на старых моделях автомобилей. Жидкость БСК не совместима с тормозными жидкостями на гликолевой основе и не соответствует международным стандартам.

Гликолевые тормозные жидкости.

К числу тормозных жидкостей на гликолевой основе относятся отечественные жидкости «Нева», «Томь», «Роса», «Роса ДОТ 4», «Роса ДОТ 3», «РОСДОТ» и др.

Тормозная жидкость «Нева» (ТУ 6-01-1163-78) представляет собой сложную композицию на основе этилкарбитола с добавлением присадок. Обладает хорошими вязкостно-температурными свойствами, работоспособна при температуре окружающего воздуха от минус 50 0С до + 50 0С. В состав жидкости входит 51-59 % этилкарбитола, 31-34 % диолов, 5% эфиров карбитола и 13,5 % смесей гликолей и полигликолей, а также вязкостная и противоизносная присадки. Плотность жидкости при 20 0С составляет 1012-1015 кг/м3, кинематическая вязкость при 50 0С — не менее 5 мм2/с.

Основной недостаток жидкости – высокая гигроскопичность. При поглощении воды расслаивание жидкости в системе не происходит, так как вода хорошо растворяется в гликолях. Однородность водной смеси сохраняется при 40 0С и ниже. Но в результате накопления влаги в жидкости снижается температура её кипения, что увеличивает вероятность образования паровых пробок в тормозной системе и повышает коррозионную агрессивность жидкости. Уже через год эксплуатации температура кипения жидкости приближается к критической. Тормозная жидкость «Нева» огнеопасна и токсична, попадание её на кожу человека вызывает дерматиты. Применяется в качестве рабочей среды для гидравлической системы привода тормозов и сцеплений российских легковых автомобилей. Срок службы жидкости не превышает одного года.

Тормозная жидкость «Томь» (ТУ 6-01-1276-82) разработана взамен жидкости «Нева», она представляет собой смесь гликолей и эфиров борной кислоты с добавлением загущающих и противокоррозионных присадок. Жидкость «Томь» имеет лучшие эксплуатационные свойства, чем «Нева». Основные её преимущества: меньшая гигроскопичность, более высокая температура кипения, улучшенные антикоррозионные и противоизносные свойства. Жидкость применяется в гидроприводе тормозов и сцеплений грузовых и легковых автомобилей российского производства и используется в качестве всесезонной во всех климатических зонах, кроме районов Крайнего Севера. Срок службы жидкости составляет два года. Жидкость «Томь» несовместима с БСК, полностью совместима с тормозной жидкостью «Роса» и соответствует международным стандартам США FMVSS 116 (тип DOT 3).

Тормозная жидкость «Роса» (ТУ 6-05-221-564-84) – высокотемпературная гидротормозная жидкость, представляющая собой композицию на основе борсодержащих олигомеров алкиленоксидов, в которую введены противокоррозионные и антиокислительные присадки. Она имеет хорошие эксплуатационные свойства и может быть использована в тормозных системах различных автомобилей в диапазоне температур окружающего воздуха от +50 0С до –50 0С. Жидкость «Роса» полностью совместима с тормозной жидкостью «Томь», соответствует международным стандартам США FMVSS 116 (тип DOT 4). Срок смены жидкости составляет три года.

Более высоким уровнем эксплуатационных свойств обладают высокотемпературные тормозные жидкости «Роса ДОТ-4», «Роса ДОТ 3», «РОСДОТ». Они производятся на основе борсодержащего полиэфира, в который вводится пакет присадок специального назначения. Тормозные жидкости «Роса ДОТ-4», «Роса ДОТ 3», «РОСДОТ» отличаются наличием в своем составе различных пластификаторов. Эти жидкости, в отличие от тормозных жидкостей предыдущего поколения, разработаны для современных высокоскоростных автомобилей с интенсивным режимом эксплуатации в городском цикле. Предназначены для использования в гидроприводах тормозов и сцеплений автомобилей отечественного и иностранного производства, применяются во всех климатических зонах при температуре окружающей среды от -50до +500С. Совместимы с тормозными жидкостями на гликолевой основе классов DOT-3 и DOT-4, по своим характеристикам они соответствуют международным стандартам.

Таблица 1- Характеристики тормозных жидкостей отечественного производства

Наименование показателей

Марка тормозной жидкости

«Нева»

«Томь»

«Роса», «Роса ДОТ-4»

БСК

Внешний вид при температуре 20 0С

Прозрачная однородная жидкость

От светло-желтого до темно- желтого цвета. Допускается слабая опалесценция

От красно-го до оран-жевого

Вязкость кинемати-ческая, мм2/с, при температуре:

+50 0С, не менее

+100 0С, не менее

-40 0С, не более

5,0

2,0

1500

5,0

2,0

1500

5,0

2,0

1450

9,0

2500

Низкотемпературные свойства (6 ч, -500С)

Прозрачная жидкость без расслоения и осадка

Водородный показатель (рН)

7,0-11,5

7,0-11,5

7,5-9,0

6,0

Температура кипе-ния свежей жидкос-ти, 0С, не ниже

200

220

260

115

Температура кипе-ния увлажненной жидкости (содержа-ние воды 3,5% масс), 0С, не ниже

140

155

165

110

Температура застывания, 0С,

потеря подвижности

-60

не теряет

-60

не теряет

-60

-20

Увеличение объёма резины марки 7-2462 после старения в тормозной жид-кости, %

2-10

2-10

2-10

5-10

Требования к эксплуатационным свойствам тормозных жидкостей иностранного производства содержатся в нормативных документах, разработанных Международным объединением инженеров транспорта — SAE J 1703 и Федеральным обществом по безопасности транспортных средств (Department of Transportation) США — FMVSS 116 (табл. 2).

Таблица 2 — Требования к эксплуатационным свойствам тормозных жидкостей в соответствии с зарубежными стандартами

Наименование показателей

Нормативные документы и тип тормозной жидкости

FMVSS 116

SAE

J 1703

DOT 3

DOT 4

DOT 5

Наименьшая устано-вившаяся темпера-тура кипения, 0С

205

230

260

205

Наименьшая влаж-ностная температура кипения, 0С

140

155

180

140

Вязкость кинема-тическая при темпе-ратуре минус 400С, мм2/с, не более

1500

1800

900

1800

Вязкость кинемати-ческая при темпера-туре +1000С, мм2/с, не более

1,5

1,5

1,5

1,5

В зависимости от конструкции, технических характеристик и года выпуска применяются жидкости, соответствующие требованиям DOT 3, DOT 4, DOT 5. Нормам DOT 5 отвечают наиболее современные жидкости, предназначенные для скоростных и спортивных автомобилей.

Ассортимент тормозных жидкостей иностранного производства (Brake Fluid) насчитывает несколько десятков наименований. Характеристики и свойства некоторых из них представлены ниже.

Тормозная жидкость MANNOL DOT 3 Hydraulic Brake Fluid (SCT, Германия) соответствует требованиям международных стандартов SAE J 1703, FMVSS 116 и предназначена для использования в гидравлических системах с барабанными тормозами. Жидкость имеет высокую физическую и химическую стабильность, не образует осадков и отложений, является нейтральной ко всем материалам, применяемым в тормозной системе.

Тормозная жидкость MANNOL DOT 4 Synthetic (SCT, Германия) на синтетической основе предназначена для любых гидравлических тормозных систем автомобилей. Жидкость имеет повышенную надежность благодаря высокой температуре кипения, химически нейтральна по отношению к деталям тормозной системы, смешивается с тормозными жидкостями на аналогичной основе в соответствии с указаниями фирм-производителей автомобильной техники. Жидкость соответствует требованиям международных стандартов SAE J 1703 и ISO 4925.

Тормозная жидкость MANNOL SUPER DOT 4 Synthetic (SCT, Германия) на синтетической основе рекомендуется для гидравлических тормозных систем и сцеплений автомобилей. Жидкость имеет высокую температуру кипения, не оказывает вредного воздействия на детали тормозной системы. Жидкость соответствует требованиям международных стандартов SAE J 1703 и ISO 4925.

Тормозная жидкость StepUp Brake Fluid DOT 3 (США) предназначена для автомобилей с дисковыми и барабанными тормозными механизмами. Она совместима с другими жидкостями типа DOT 3 и DOT 4 на гликолевой основе. Температура кипения свежей жидкости составляет +2320С, а увлажненной – не менее +140 0С.

В своем составе жидкость содержит ингибиторы коррозии, которые предохраняют детали тормозной системы от коррозионного износа. Жидкость соответствует требованиям международных стандартов FMVSS 116, спецификаций SAE J 1703 и W-B-680B.

Тормозная жидкость StepUp Brake Fluid DOT 4 (США) также предназначена для автомобилей с дисковыми и барабанными тормозными механизмами. Она совместима с другими жидкостями типа DOT 4 на гликолевой основе. Температура кипения свежей жидкости составляет +2320С, а увлажненной – не менее +155 0С. В состав жидкости входят антикоррозионные присадки. Жидкость соответствует требованиям международных стандартов FMVSS 116, спецификаций SAE J 1703 и W-B-680B.

Тормозная жидкость JB German Oil Brake Fluid Racking DOT 4 (Германия) обладает высокими эксплуатационными свойствами. Жидкость широко используется в спортивных и гоночных автомобилях, а также в автомобилях, оснащенных антиблокировочной системой тормозов (АБС). Температура кипения свежей тормозной жидкости составляет +3000С, через год эксплуатации автомобиля – не ниже +2000С. Однако, на спортивных и гоночных автомобилях по соображениям безопасности тормозную жидкость заменяют после каждого участия автомобиля в соревнованиях.

Тормозные жидкости JB German Oil Brake Fluid DOT 4 и DOT 5 (Германия) предназначены для гидравлических приводов тормозных систем автомобилей и мотоциклов. Жидкости соответствуют требованиям всех производителей автомобилей, включая самые современные типа DOT 5.1. Превосходят требования международного стандарта США FMVSS 116, международных стандартов SAE J 1703 и ISO 4925.

Тормозная жидкость BP Super Disk Brake Fluid (BP, Великобритания) производится на синтетической основе, обладает высокой температурой кипения. Предназначена для тормозных систем и гидроприводов сцепления, работающих в интенсивных режимах. Пригодна для всех тормозных механизмов барабанного или дискового типа. Жидкость не должна использоваться в гидравлических системах, для которых рекомендованы жидкости на минеральной основе. Жидкость соответствует требованиям международных стандартов FMVSS 116 типа DOT 4, SAE J 1703, NFR 12-640, ISO 4925.

Тормозная жидкость Texaco Universal Brake Fluid (Texaco Havoline, США) предназначена для использования в гидравлических приводах тормозов и сцеплений. Она совместима с любыми тормозными жидкостями на гликолевой основе. Температура кипения жидкости составляет +260 0С. Жидкость отвечает требованиям ведущих производителей автомобилей, в том числе Ford и Rover, используется для заправки в новые автомобили. Указанную жидкость не рекомендуется использовать в автомобилях, для которых требуются тормозные жидкости на минеральной основе (например, в автомобилях Citroen или Rolls-Royce).

Жидкость соответствует требованиям международных стандартов FMVSS 116 DOT 4, SAE J 1703.

Тормозная жидкость SK SUPER Brake Fluid (SK Corporation, Корея) содержит присадки, предотвращающие окисление, коррозию, износ деталей тормозной системы. Имеет высокую температуру кипения: +264 0С. Рекомендуется для использования в большинстве легковых автомобилей, грузовиков, автобусов, тракторов. Соответствует требованиям международных стандартов FMVSS 116 DOT 3, SAE J 1703.

Тормозная жидкость Castrol Disk Brake Fluid предназначена для дисковых и барабанных тормозных систем, работающих на гликолево-эфирных тормозных жидкостях. Благодаря высокой температуре кипения минимизирует возможность отказа тормозов в экстремальных условиях эксплуатации. Жидкость нейтральна по отношению ко всем распространенным эластомерам на основе синтетических и натуральных каучуков и всем металлам, которые применяются в тормозных системах. Жидкость соответствует требованиям международных стандартов FMVSS 116 DOT 3 и DOT 4, SAE J 1703.

Тормозные жидкости

Содержание страницы

Тормозными жидкостями называются жидкости, используемые в гидравлических тормозных системах автомобильной техники.

1. Тормозные жидкости отечественного производства

В зависимости от состава тормозные жидкости подразделяются на жидкости гликолевого основания и спиртокасторовые (рис. 1).

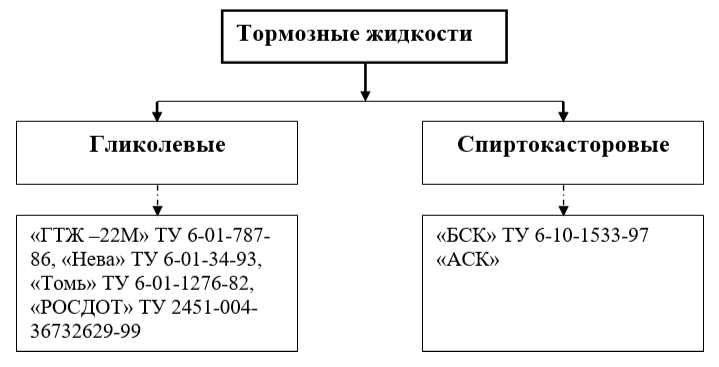

Подразделение тормозных жидкостей по способу производства

Подразделение тормозных жидкостей по способу производства

Рис. 1. Подразделение тормозных жидкостей по способу производства

Тормозная жидкость «ГТЖ-22М», представляет собой смесь диэтиленгликоля (66%), этилкарбитола (32%), этилцеллозольва (3%) с добавлением антикоррозионной и защитной присадок. Ядовита. Для придания жидкости желто-зеленой окраски вводится краситель. Обладает хорошими противоизносными и удовлетворительными антикоррозионными свойствами. Рекомендуется к применению на ряде моделей грузовых автомобилей для заправки гидравлических систем привода тормозов и сцеплений. Имеет всесезонное применение во всех климатических зонах, кроме Крайнего Севера.

Тормозная жидкость «Нева», состоит из смеси гликолей и полигликолей (имеет повышенное содержание этилкарбитола до 59%), содержит комплекс присадок антикоррозионного, антиокислительного и противоизносного действия, обладает хорошими низкотемпературными свойствами. Ядовита, имеет окраску от светло-желтого до желтого цвета. Работоспособна до температур эксплуатации минус 40-450С.

Жидкость «Томь», предназначена для применения в гидравлической системе привода тормозов и сцеплений, состоит из этилкарбитола и полиэфира, содержит присадки антикоррозионного действия и повышающие уровень термостабильности. Температура применения от минус 50 до плюс 50 0С. Смешивается с тормозной жидкостью «Нева» в любых соотношениях.

Тормозная жидкость «БСК», представляет собой смесь бутилового спирта и касторового масла (1:1), содержит краситель. Ядовита. Обладает хорошими противоизносными свойствами, инертна к резино-техническим изделиям. Предназначена для всесезонного применения в гидравлических системах привода тормозов грузовых и легковых автомобилей, кроме автомобилей, оборудованных дисковыми тормозами. При низких температурах выделяет сгустки кристаллов касторового масла. Рекомендуемые температуры применения, не ниже минус 17-20 0С.

Основным компонентом тормозной жидкости марки «РОСДОТ» является борсодержащий полиэфир, содержит антиокислительную присадку. Имеет высокие значения температуры кипения. Совместима с тормозными жидкостями марок «Томь», «Нева». Уровень требований предъявляемых к качеству тормозных жидкостей представлен в таблицах 9 и 10.

2. Зарубежная классификация тормозных жидкостей

Для классификации тормозных жидкостей за рубежом применяют характеристики температур кипения и вязкости. Наибольшее распространение получила классификация DOT, разработанная Department of Transportation (Министерство транспорта, США). Данная классификация, основана на соответствии качества тормозных жидкостей требованиям американского федерального стандарта по безопасности автомобилей FMVSS № 116. При классификации различают температуру кипения «сухой» жидкости, не содержащей воды и «увлажненной» («мокрой») – с содержанием воды до 3,5%. Определение вязкости проводят при температурах 100 0С и минус 40 0С. Наибольшее распространение получили тормозные жидкости классов DOT 4, DOT 5 (DOT 5.1). Жидкость класса DOT 3 устаревающая марка, так как была предназначена для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами. Тормозные жидкости, соответствующие классификации DOT 4 предназначены для применения на современных быстроходных автомобилях с преимущественно диcковыми тормозами. Тормозные жидкости, соответствующие классификациям DOT 5 (DOT 5.1) – используют в основном на автомобилях, которые эксплуатируются в тяжелых режимах с частыми разгонами и интенсивными торможениями, повышенными динамическими и температурными нагрузками.

Таблица 9

Наименование

показателя

___________________________________

Норма для марки
ГТЖ –22М «Томь» «БСК»
1234
1. Внешний видПрозрачная однородная жидкость зеленого цвета без осадкаПрозрачная однородная жидкость от светло-желтого до темно-желтого цвета без осадка, допускается слабая опалесценцияОднородная прозрачная жидкость от красного до оранжево-красного цвета без осадка и механических примесей, допускается слабая опалесценция
2. Вязкость кинематическая, мм2/с:

при 70 0С

при 50 0С

при 100 0С

при минус 40 0С

при 0 0С

≥ 1,8

≤ 1800

≥ 5,0

≥ 2,0

≤ 1500

≥ 5,5

≥ 9,0

≤ 130

3. Температура кипения, 0С≥ 190≥ 220≥ 115
4. Температура вспышки в открытом тигле, 0С≥ 90
5. Массовая доля мех. примесейотсутствие
6. Стабильность при высокой температуре, 0С≤ минус 2
7. Температура кипения увлажненной жидкости, 0С≥ 160
8. Плотность при 20 0С,кг/м3870 – 900
9. Совместимость с тормозной жидкостью «Нева» при соотношении 9:1; 1:1; 1:9
а) при температуре
минус (45±5) 0С
Прозрачная жидкость без расслоения и осадка

Прозрачная жидкость без расслоения и осадка

б) при температуре (55±5) 0С
Совместимость с водой при температуре минус 40 0С

а) внешний вид

Прозрачная жидкость без расслоения и осадка.
б) время прохождения пузырьков воздуха через слой жидкости, с≤ 10
10. Испаряемость:

а) массовая доля летучих веществ, %

б) состояние остатка после испарения

в) состояние остатка при температуре минус 5 0С

≤ 70

отсутствие твердых частиц

подвижен

11. Изменения объема резины марки 7-2462 при 70 0С (марки
51-1524 при 120 0С) в течение
72-х часов, %а) изменение массыб) изменение объемав) изменение внешнего вида резиныг) изменение предела прочности резины марки 51-1524 при 120 0С, %
0-3

отсутствие клейкости
и шелушения

2-10 (2-10)

отсутствие клейкости
и шелушения

≤ 18

1-5

5-10

12. Взаимодействие с металлами, изменение массы пластинок мг/см2, не более:
жесть белая

сталь 10

алюминиевый сплав Д-16

чугун СЧ 18-36

латунь Л-63 или Л-62

медь М-1

0,1

0,1

0,1

0,08

0,1

0,2

0,2

0,2

0,1

0,2

0,4

0,4

Внешний вид пластинокОтсутствие признаков коррозии в виде точек, шероховатостей, кристаллического осадка; допускается налет, легко стираемый хлопчатобумажной тканью и изменение цвета (цвета побежалости)Отсутствие раковин и шероховатостей, видимых невооруженным глазом. Допускается изменение цвета
Внешний вид тормозной жидкости после испытанияОтсутствие сгустков и кристаллов, допускается потемнение
Значение показателя концентрации водородных ионов (рН)

после испытаний, единицы рН

7,0-10,57,0-11,5≥ 6,0

≥ 6,0

13. Низкотемпературные свойства:

состояние жидкости после выдержки при минус 50 0С в течение 5 часов:

а) внешний вид

б) время прохождения пузырьков воздуха через слой жидкости при опрокидывании сосуда, с

состояние жидкости после выдержки при минус 40 0С в течение 6 часов:

а) внешний вид

б) время прохождения пузырьков воздуха через слой жидкости при опрокидывании сосуда, с

Прозрачная жидкость без расслоения и осадка

≤ 35

Прозрачная жидкость без расслоения и осадка

≤ 35

Прозрачная жидкость без расслоения и осадка

≤ 10

Таблица 10

Наименование

показателя

Норма для марки
«Нева А» «Нева Б»
123
1. Внешний видПрозрачная однородная жидкость от светло-желтого до темно-желтого цвета без осадка, допускается слабая опалесценция, оранжевый или розовый оттенок
2. Вязкость кинематическая, мм2/с (сСт), мм2/с:

при 50 0С

при 100 0С

при минус 40 0С

≥ 5,0

≥ 2,0

≤ 1500

3. Температура кипения увлажненной жидкости, 0С≥ 140≥ 137
4. Число омыления, мг КОН на 1 г продукта12-18
5. Массовая доля механических примесейотсутствие
6. Стабильность при высокой температуре, 0С≤ 3≤ 5
7. Температура кипения, 0С≥ 200≥ 195
8. Температура кипения увлажненной жидкости, 0С≥ 140≥ 137
9. Испаряемость:

а) массовая доля летучих веществ, %

б) состояние остатка после испарения

в) состояние остатка при температуре
минус 5 0С

≤ 70

отсутствие твердых частиц

подвижен

≤ 75

отсутствие твердых частиц

  1. Изменения свойств резины после старения

а) изменение объема резины марки 7-2462 при 70 0С, %

или резины марки 51-1524 при 125 0С, %

б) изменение внешнего вида

г) изменение предела прочности резины марки 51-1524, %, не более

2-10

2-10

отсутствие клейкости и шелушения

18

2-10

2-10

отсутствие клейкости и шелушения

25

  1. Показатель активности водородных ионов (рН)
7-11,5
12. Взаимодействие с металлами, изменение массы пластинок мг/см2, не более:

жесть белая

сталь 10

алюминиевый сплав Д-16

чугун СЧ 18-36

латунь Л-63 или Л-62

медь М-1

Внешний вид пластинок

Внешний вид тормозной жидкости после испытания

Значение показателя концентрации водородных ионов (рН) после испытаний

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,2

0,1

0,2

0,5

0,5

Отсутствие признаков коррозии в виде точек, шероховатостей, кристаллического осадка; допускается налет, легко стираемый хлопчатобумажной тканью и изменение цвета латунной и медной пластинок
Отсутствие сгустков и кристаллов на стенках сосудов и на пластинках, допускается потемнение
7,0-11,5
13. Низкотемпературные свойства:

состояние жидкости после выдержки при минус 50 0С в течение 6 часов:

а) внешний вид

Прозрачная жидкость без расслоения

и осадка

б) время прохождения пузырьков воздуха через слой жидкости при опрокидывании сосуда, с35
состояние жидкости после выдержки при минус 40 0С в течение 6 суток:

а) внешний вид

Прозрачная жидкость без расслоения

и осадка

б) время прохождения пузырьков воздуха через слой жидкости при опрокидывании сосуда, с10
14. Совместимость с водой

при минус 40 0С:

а) внешний вид

Прозрачная жидкость без расслоения

и осадка

б) время прохождения пузырька воздуха через слой жидкости, сек, не более:10
при плюс 60 0С

а) внешний вид

Прозрачная жидкость без расслоения

и осадка

Также для классификации тормозных жидкостей используются стандарты SAE3 J1703, ISO(DIN) 4925, в которых применен аналогичный DOT принцип классификации.

Кинематическая вязкость тормозных жидкостей DOT 3 DOT 4 и DOT 5 при 100 0С, должна быть не менее 1,5 мм2/с. Требования к остальным характеристикам тормозных жидкостей представлены в таблице 11.

Таблица 11

№ п/пСтандартТочка кипения «сухой», 0СТочка кипения «мокрой», 0СВязкость при минус 40 0С, мм2pH
123456
1DOT 320514015007,0 – 11,5
2DOT 423015518007,0 – 11,5
3DOT 5*2601809007,0 – 11,5
4DOT 5.12601809007,0 – 11,5
* Тормозная жидкость DOT 5 не гигроскопична. Обладает высокой степенью аэрации. Не применяется в автомобилях с ABS

Просмотров: 603

Тормозная жидкость, ее классификация и требования к ней

Роль тормозной жидкости (ТЖ) при эксплуатации автомобиля переоценить очень сложно. Безопасная езда без нее просто невозможна. Соответственно и требования, которые предъявляются к тормозной жидкости, не просто жесткие, а очень жесткие.

В целом принцип работы тормозной жидкости не слишком сложен. Водитель нажимает на педаль тормоза, после чего посредством гидравлического привода многократно возросшее усилие передается к тормозным механизмам. Последние за счет непосредственного взаимодействия тормозных колодок и дисков и останавливают автомобиль. Во время торможения, естественно, при трении в тормозной системе выделяется огромное количество теплоты. Часть ее бесследно рассеивается, но достаточно большое количество теплоты идет на нагревание тормозной жидкости. Обычно это никак не сказывается на ее работоспособности, но в отдельных случаях, чаще всего при длительных интенсивных замедлениях, жидкость может нагреться свыше допустимого предела. Результат очевиден – кипение и образование паровых пробок. Чем это грозит при дальнейшей эксплуатации автомобиля? Если сама по себе тормозная жидкость практически несжимаема, то о смеси жидкости и пара этого уже не скажешь. Таким образом, в результате торможения, если в тормозной системе образовались паровые пробки, педаль тормоза может просто «провалиться», а сам автомобиль откажется тормозить с должной интенсивностью. А тут уже и до аварии недалеко.

Требования, предъявляемые к тормозной жидкости

Содержание статьи

Уже один этот пример наглядно показывает, насколько высока роль тормозной жидкости. Ее температура кипения должна полностью соответствовать тому значению, что заявляет производитель. При этом она должна сохранять свои рабочие свойства не только при температурах, близких к точке кипения, но и при крайне низких отрицательных температурах. Так, например, даже при температуре в минус 40 градусов не допускается выпадение отложений и осадков, а сама она должна противостоять расслаиванию и окислению.

Кроме этого предъявляется ряд других не менее важных требований. Основное из них – отсутствие отрицательного воздействия на детали из резины. А таких хватает. И все резиновые составляющие должны в процессе эксплуатации не разбухать, не давать усадку, не терять эластичность и прочность.

Видео: Тормозные жидкости Unol Tv



Кроме деталей из резины в тормозной системе любого автомобиля используется немало деталей, изготовленных из различных металлов. Чаще всего эти детали соединены между собой, что приводит к образованию электрохимической коррозии. С ней-то и должна бороться тормозная жидкость, которая служит своеобразным ингибитором коррозии. Для этого в состав жидкости добавляют специальные вещества, которые защищают латунные, медные и алюминиевые изделия. Хватает в тормозной системе и деталей, требующих смазки. И эта задача также возложена на тормозную жидкость. Именно от нее зависит степень износа тормозных цилиндров, манжетных уплотнений и поршней.

Классификация тормозных жидкостей

Любая тормозная жидкость представляет собой сочетание основы, доля которой в общем объеме доходит до 93-98%, и присадок, которые и должны защищать металлические и резиновые элементы тормозной системы автомобиля. На заре автомобилестроения ТЖ представляла собой минеральное вещество, состоящее из бутилового спирта и касторового масла. Несомненным преимуществом данного состава является то, что они обладают отличными защитными свойствами. Кроме этого они абсолютно негигроскопичны и щадящим образом относятся к лакокрасочным покрытиям. Однако в настоящее время такие составы уже не используются в силу того, что они не соответствуют мировым стандартам. И это вполне объяснимо. Составы на минеральной основе имеют не только низкую температуру кипения, но и становятся недопустимо вязкими уже при температуре в минус 15-20 градусов.

Гликолевые составы получают из многоатомных спиртов. Это позволяет им иметь не только хорошие смазывающие свойства, но и отличные показатели по температуре кипения и вязкости. Явный недостаток у гликолевых тормозных составов, пожалуй, только один. Они слишком гигроскопичны. И постепенное смешивание с водой, поглощаемой из атмосферы, приводит к заметному ухудшению характеристик. Понижается температура кипения, увеличивается вязкость, ускоряется процесс коррозии металлических составляющих тормозной системы.

Постепенно начинают завоевывать популярность тормозные жидкости на силиконовой основе. Кроме тех преимуществ, что свойственны для гликолевых жидкостей, жидкости на основе полимерных продуктов хороши еще и тем, что практически не адсорбируют влагу. Да и рабочий диапазон температур для таких жидкостей значительно шире, что позволяет использовать их в автоспорте.

Если же отталкиваться не только от химического состава жидкости, но и от ее физических характеристик, то придется признать, что единого стандарта, который бы регламентировал основные рабочие характеристики тормозной жидкости, в нашей стране пока нет. Однако большинство производителей уже давно и успешно пользуются так называемыми нормами DOT, введенными Министерством транспорта США. Исходя из этих норм, все выпускаемые на данный момент жидкости можно разделить на несколько классов – DOT3, DOT4 и DOT5.1. Жидкость DOT3 в настоящее время уже практически не используется по той причине, что подходит она только для автомобилей с барабанными тормозами. Известная всем автолюбителям тормозная жидкость DOT4 залита в тормозную систему практически всех современных автомобилей. Для эксплуатации автомобиля в гражданских условиях ее характеристик вполне хватает. А вот в спортивных дорожных автомобилях целесообразнее применять жидкость DOT5.1. Температура ее кипения в сравнении с таковой для жидкости DOT4 выше как минимум на тридцать градусов. В отдельную группу можно выделить ТЖ DOT5 (не путать с DOT5.1). Данные составы изготовлены на основе силикона и с жидкостями на гликолевой основе не сочетаются.

Замена тормозной жидкости

Большинство автолюбителей, даже зная о том, что тормозная жидкость может поглощать воду, не спешат с ее заменой. А ведь по всем правилам делать это необходимо как минимум раз в 1-3 года. Причем тот факт, что автомобиль тормозит вроде бы как обычно, принимать во внимание не стоит. Оценить реальные свойства ТЖ можно разве что в специализированной лаборатории. В домашних условиях автолюбители могут лишь визуально оценить ее состояние. Никакого осадка, а тем более комков, в ней быть не должно. Не стоит полагаться и на специальные приборы, которыми иногда пользуются в мастерских для определения рабочих характеристик жидкости. С их помощью можно проверить состояние жидкости в бачке, но никак не в районе тормозных механизмов. И зачастую отличия могут быть очень большими.

Ещё кое-что полезное для Вас:

Одним словом – на тормозной жидкости и ее замене лучше не экономить. Благо, что полная замена жидкости стоит не слишком дорого. Последовательность действий при замене  может разниться в зависимости от конструкции тормозной системы автомобиля, но в целом все сводится к нескольким простым операциям. Сперва старую жидкость сливают, для чего открывают все клапаны выпуска воздуха. После этого свежая добавляется в бачок и начинается прокачка тормозной системы. Нажимая на педаль тормоза, тормозная жидкость закачивается в систему. Проделывать данную операцию придется до тех пор, пока в клапанах выпуска воздуха не покажется тормозная жидкость. Переходя от одного клапана к другому, остается вывести из тормозной системы весь воздух и заполнить ее тормозной жидкостью. Процедура эта хоть и не сложная, но требующая определенных навыков. Зато теперь тормозная система вашего автомобиля в полном порядке. А это куда важнее потраченного времени и средств.

Тормозные жидкости DOT 3, DOT 4, DOT 5, DOT 5.1, классификация, характеристики, взаимозаменяемость, область применения

Оригинал статьи и её самая свежая версия на сайте велоклуба «Сотня»: http://velo100.ru/technics/dot_3_5_5.1

© 2007 — первая версия статьи
© ноябрь 2008 — дополнения
© февраль 2014 — дополнения и уточнения, обновлены иллюстрации и добавлены новые

Тормозные жидкости DOT

В большинстве современных велосипедных и автомобильных гидравлических тормозов сейчас применяется тормозная жидкость маркировки DOT различных классов. Исключение составляют разве что гидравлические тормоза фирм Shimano и Tektro, где в качестве жидкости используется минеральное масло собственной марки, а так же некоторые спортивные модели мотоциклов и автомобилей.

Само обозначение DOT — сокращение от United States Department of Transportation (USDOT или просто DOT): Департамент транспорта США, занимающееся вопросами безопасности транспорта. Именно этот департамент разработал спецификацию минимальных требований к характерисикам тормозных жидкостей и разбил их на классы в своём стандарте FMVSS №116. Классы эти и получили название и маркировку по родившему их департаменту и поскольку документ этот с технической точки зрения не противоречил здравому смыслу (что само по себе нонсенс, учитывая что речь идёт о США), то он успешно был подхвачен мировым сообществом для классификации тормозных жидкостей.

Обозначение

Стандарт обозначает классы тормозной жидкости как DOT 3, DOT 4, DOT 5 и DOT 5.1, однако на отечественном рынке можно встретить так же тормозные жидкости с маркировками DOT 4.5 и DOT 4+. Последний скорее всего является тем же самым, что и DOT 4.5 и оба не классифицируются американским стандартом. Маркировка тормозной жидкости DOT 5.1 не имеет никакого отношения к марке DOT 5 и это является исключением из здравого смысла американцев, в который мы по наивности поверили вначале, в рамках стандарта.

Состав

В качестве основы, во всех тормозных жидкостях кроме DOT 5, используется полиэтиленгликоль в сочетании с полиэфирами борной кислоты, а для DOT 5 в качестве основы применяется силикон.

Тормозные жидкости DOT 3, DOT 4 и DOT 5.1 имеют одну основу и могут взаимозаменять друг друга без каких либо проблем, по крайней мере в пределах одного производителя.

Некоторые производители используют в качестве основы для производства DOT 3 (а возможно и других марок) полиалкиленгликоль. Информации по несовместимости жидкостей на основе полиэтиленгликоля и полиалкиленгликоля нигде не удалось найти, а знание химии в первом приближении позволяет заявить, что такая смесь будет работать не хуже чем исходные компоненты.

Так же отдельно надо упомянуть что некоторые тормозные жидкости расчитаны на работу в тормозных системах автомобилей с АБС (антиблокировочная система), чаще всего они имеют маркировку в которой добавлено обозначение «ABS», например DOT 5.1/ABS либо это указывается отдельно на упаковке.

Не стоит смешивать тормозные жидкости даже одного класса, если одна из них расчитана на работу АБС, а вторая нет, т.е. мешать например DOT 5.1 с  DOT 5.1/ABS, потому как эти жидкости имеют слегка разный химический состав добавок для снижения аэрации (предотвращения образования пузырьков) в системе АБС и нет гарантии, что в результате у вас будет стабильная по химическим и физическим показателям жидкость в тормозной системе.

Если у вас автомобиль с АБС, то использовать DOT не расчитаный на АБС или даже просто доливать его в другой DOT для АБС нельзя, что и так понятно. Если мы говорим о велосипеде и гидравлических велосипедных тормозах, то можно использовать любой DOT, расчитаный на АБС или нет, желательно не смешивая их.

При смешивании жидкостей на гликолевой основе (DOT 3, DOT 4 или DOT 5.1) с жидкостью DOT 5 на силиконовой основе происходит химическая реакция, в результате которой получается состав не отвечающий никаким требованиям тормозной жидкости и являющийся агрессивным по отношению к метериалу уплотнителей.

Смешивать DOT 3, DOT 4 или DOT 5.1 c силиконовой жидкостью DOT 5 нельзя!

Полная замена гликолевой тормозной жидкости на силиконовую возможна (DOT 3, 4, 5.1 на DOT 5), но для этого требуется предварительно прочистить и тщательно просушить всю тормозную систему от старой тормозной жидкости. При этом нет никакой гарантии, что материал уплотнителей тормозной системы окажется стойким к силиконовой жидкости, хотя шансы повреждения уплотнителей именно силиконовой жидкостью достаточно малы, т.к. жидкость на основе силикона не так агрессивна как DOT на гликолевой основе. Приемущества такой замены, в случае велосипеда крайне неочевидны.

Замена силиконовой тормозной жидкости на гликолевую практически не возможна (DOT 5 на DOT 3, 4 или 5.1), сколько бы вы не промывали всю систему предварительно, потому что гликолевый DOT весьма агрессивен и если элементы тормозной системы не были изначально предназначены для него, то скорее всего произойдёт разрушение уплотнителей тормозной системы.

Температура кипения

Тормозная жидкость — основной передаточный элемент механизма гидравлических тормозов, отвечающий за передачу усилия от тормозной ручки к тормозным колодкам. Как известно из курса физики, жидкость практически не сжимаема по сравнению с газом, а следовательно всё усилие рукоятки полностью передаётся на тормозные колодки. Трение тормозных колодок о диски (роторы) и является той самой механической силой, поглощяющей кинетическую энергию движения велосипеда (машины, мотоцикла, болида формулы-1) а проще говоря, останавливает его. Но по закону сохранения, никакая энергия не пропадает бесследно и энергия движения в тормозах преобразуется трением в обычное тепло, нагревая колодки и ротор. Нагреваясь, жидкость закипает образуя пузыри пара, которые как и любые газы, подвержены сильному сжатию. Сжимаясь, газ препятствует передаче тормозного усилия и тормоза по просту перестают эффективно работать.

Температура кипения классов тормозной жидкости, в соответствии со стандартом, представлена на следующем графике:

Тут надо отметить, что это минимальная температура кипения для тормозных жидкостей, определяемая стандартом, т.е. в реальности она может быть даже выше, например отдельно взятый образец DOT4 может иметь температуру кипения около 280 °C, главное что бы бы она была не ниже 230 °C

Все гликолевые тормозные жидкости гигроскопичны и со временем эксплуатации жидкость поглащает влагу из воздуха, с которым входит в контакт. Значение «новой» тормозной жидкости на графике сотвествует её нормальному обезвоженному состоянию, в котором она бывает сразу после покупки, а «старой» она становиться после того, как поглотит 3,7% воды. Поскольку стандарт не знает такого класса как DOT 4.5 или DOT 4+ (на графике зелёным), то изучение надписей на коробках и ассортимента продаваемой продукции показало, что это тот же DOT 4, с присадками позволяющими повысить некоторые характеристики, в том числе и температуру кипения. На самом деле кривая температуры кипения DOT 4.5 может распологаться во всём диапазоне пространства от DOT 4 до DOT 5, в зависимости от того, что туда напихал производитель.

Стандарт не разделяет требования по температуре кипения для силиконовой 5 и гликолевой 5.1 жидкостям, но сама по себе силиконовая жидкость DOT 5 менее гигроскопична, что на графике условно отображено розовой кривой, которая в первое время заметно медленнее набирает влагу и снижает температуру кипения чем рыжая кривая для DOT 5.1

Срок службы

Срок эксплуатации, в течении которого жидкость набирает влагу и становитсья старой для DOT 3 и DOT 4 составляет 2-3 года при эксплуатации в автомобиле, в велосипеде этот срок видимо будет значительно дольше. DOT 5.1 более гигроскопична, но может содержать гораздо большее количество присадок повышающих температуру кипения и связывающих воду, поэтому срок службы её в автомобиле может достигать 3-4 лет, т.е. на средний срок службы самого велосипеда её вполне может хватить и целиком.

Силиконовая жидкость DOT 5 вообще слабогигроскопична и срок службы её может достигать до 10-15 лет (в велосипеде), но она имеет ряд других проблем, в частности высокая степень аэрации вследствии высокого показателя расворимости воздуха и как результат DOT 5 запрещена к применению в машинах с антиблокировочной системой (ABS), но к счастью велосипедов это не касается.

Применение

Но давайте теперь слегка поразмыслим головой, на предмет того, что же нам надо. Первая же мысль, посещающая голову при прочтении характеристик температуры кипения тормозных жидкостей вопиюще вопрошает о том, возможно ли вообще нагреть тормозную жидкость в системе хотя бы до 150 °C, если речь изначально идёт о велосипеде? Воображение рисует бешеного даунхильщика, несущегося на зажатых тормозах с самой вершины Эвереста до самых его подножий. Видеть тормозные роторы, нагретые до температуры при которой прикосаться к ним уже нельзя мне приходилось, но возможность вскипятить саму жидкость мне лично представляется маловероятным. Хотя например для автомобилей и мотоциклов спортивного плана — это очень важная характеристика.

Поэтому оставим характеристики кипения мотогонщикам и стритрейсерам, а остановим внимание лишь на том, что тормозная жидкость DOT 5.1 обладает большим набором присадок связывающих воду, а значит обладает большей антикорозионной защитой, значительно продлевающей срок службы всей тормозной системы.

Что происходит, когда жидкость становится «старой» и сырой? Кроме температуры кипения, которая нам не так сильно важна на самом деле, меняются и её другие характеристики, например ухудшаются смазывающие свойства тормозной жидкости, что приводит к более значительному износу цилиндров калипера тормозной системы, которые выталкивают тормозные колодки и прижимают их к ротору. Если цилиндры (поршни) калипера (калипер — тормозная машинка, которая колодками зажимает ротор) будут двигаться с заеданием или просто не равномерно, то колодки могут не разжиматься полностью и затирать ротор, мешая колесу свободно крутиться и изнашивая сам ротор.

Когда производить замену тормозной жидкости

Самый оптимальный показатель — это конечно менять DOT по влажности. Однако измерить влажность тормозной жидкости не всегда можно в гаражных условиях. Есть в продаже портативные измерители  влажности DOT (размером не больше маркера), которым достаточно совсем чуть-чуть жидкости что бы определить её влажность. Стоимость таких приборов для контроля состояния DOT только в одном автомобиле достаточно высока, поэтому часто такие влагомеры можно встретить в сервисах.

Если же у вас такой прибор, то ориентируйтесь по значению влажности из графика:

Если же нет, то меняйте раз 2-3 года. В велосипедных тормозах общее количество тормозной жидкости слишком мало, что бы измерить её влажность для контроля, поэтому меняйте жидкость в полном объёме профилактически, хотя бы раз в 3-4 года, если нет других проблем. Если же чувствуете что тормоза стали работать более туго или хуже разжимаются колодки после отпускания тормоза, или если при торможении ручка тормоза стала ощутимо проваливаться и появился слишком большой свободный ход, то меняйте тормозную жидкость и прокачивайте тормоза не дожидаясь срока.

Вязкость

Ещё одна характеристика, пожалуй самая важная для нас, отвечающая за качество работы тормозов — это вязкость тормозной жидкости. Чем меньше вязкость, тем более быстро и точно передаётся тормозное усилие и тормоза более адекватно реагируют.

Вязкость тормозных жидкостей представлена на следующем графике:

Стандарт определяет максимальную кинематическую вязкость для классов, т.е. в реальности она должна быть ниже или хотя бы не выше.

Опять же нельзя чётко обозначить значение вязкости DOT 4.5, поскольку в реальности оно колеблется от 1800 до 1200. Самая низкая вязкость у тормозных жидкостей DOT 5 и DOT 5.1, что делает их любимыми среди гонщиков всех колёсных агрегатов, оборудованных дисковыми тормозами. Низкая вязкость и как следствие высокая капиллярность не только способствуют более идеальной работе тормозов, но и более лёгкому процессу прокачки тормозной системы.

Кажущийся на первый взгляд казус, что более дорогой DOT 4 обладает худшей текучестью, чем DOT 3 на самом деле объясняется очень просто. Повышенная вязкость DOT 4 по сравнению с DOT 3 вызвана добавлением в него большего количества простых присадок и добавок, повышающих температуру кипения и связывающих воду. Зачастую производители тормозных жидкостей хвастаются что их DOT 4 (4+, Super4, 4.5 или какой ещё угодно 4*) имеет температуру кипения на много больше чем любой DOT 5.1 и следовательно он лучше. На практике, этот DOT очень часто с большим трудом укладывается в значение вязкости 1800, буквально находясь на грани стандарта или давольно часто вообще не укладываясь в стандарт и являясь по сути некондицией.

Вязкость всех тормозных жидкостей DOT при температуре 100 °C составляет 1.5, т.е. основное различие в вязкости сильно заметно только при низких и нормальных температурах.

Взаимозаменяемость DOT по вязкости

Один из самых популярных вопросов, среди автолюбителей: можно ли заливать DOT 5.1, если рекомендован производителем и изначально был залит DOT 3 или DOT 4? По химическому составу, как мы разобрали выше, ничего плохого не будет: лить можно и почи всегда это даже лучше. Но вот на этом «почти» имеет смысл остановиться отдельно. DOT 5.1 более текучий чем DOT 3 или 4, что хорошо для работы тормозной системы в целом, но если сама тормозная система изношена, имеет люфт в поршнях калипера или не надёжные улотнения, то более текучий DOT будет гораздо легче протекать из замкнутой системы наружу по всем щелям и вы рискуете в определённый момент остаться без тормозов.

Запаса тормозной жидкости в велосипедных тормозах крайне мало, если не сказать, что вообще нет.
Если в автомобиле ёмкость расширительного бачка тормозной системы достаточно большая, то вытекающий по щелям повреждённой тормозной системы DOT можно определить по более частому доливу DOT в систему. Если именно после замены DOT 3 или DOT 4 на DOT 5.1 вы стали чаще доливать, то задумайтесь, видимо ваша тормозная система не герметична и вы постоянно выдавливаете часть тормозной жидкости на улицу или зазоры и уплотнения вашего авто изначально расчитаны на более густой DOT.

Если же производитель требует использовать только DOT 5.1, а ваши тормоза начали течь, то не надо заливать DOT4, что бы меньше текло — ремонтируйте или меняйте ваши тормоза.

Низкие температуры

Нижний температурный предел длительной эксплуатации всех тормозных жидкостей составляет -40 °C. В соответсвии со стандартом, при хранении DOT при этой температуре в течении 144 часов в нём не должно образовываться осадка, кристализации или расслоения. Допускается охладжение тормозной жидкости до -50 °C в течении 6 часов, так же без каких либо изменений в физическом состоянии жидкости.

Температурный диапазон не накладывает никаких ограничений на эксплуатацию велосипеда в зимнее время.

Что же касается силиконовой жидкости DOT 5, то ввиду её негигроскопичности, она не поглащает попавшую в гидросистему влагу и не смешивается с ней, что может привести к отстаиванию воды в нижних точках гидросистемы, т.е. в поршнях и замерзанию этой воды зимой. Хотя в целом силиконовая DOT 5 имеет больший срок службы, последствия для тормозной системы при сильном увлажении и устаревании тормозной жидкости могут оказаться гораздо хуже, чем при эксплуатации с тормозов DOT 3, 4 или 5.1, поскольку вода в системе с DOT 5 находится в несвязанном виде.

Маркетинговое отступление

Многие производители, придерживаясь классификации в соответствии со стандартом выпускают тормозную жидкость с более высокими показателями, чем это требуется для ихнего и даже более высокого класса, таким например является неприкаянный DOT 4.5 или встречающийся иногда Super DOT 4 или почти повсеместно продающийся DOT 4-plus.

Не буду называть производителя последней марки, отмечу лишь что производитель заявлет по всем пунктам характеристики значительно превосходящие даже DOT 5.1 в стандарте. Так почему же тогда он всё таки 4, а не 5.1? Ответ кроется в детальном анализе содержимого, который должна пройти жидкость при сертификации и маркетинговом желании продать подороже то, что есть.

Чаще всего продукты маркировок DOT 4+, DOT 4.5, Super DOT 4 и т.д. действительно превосходят по части параметров тот же DOT 4, но не отвечают по каким либо отдельным требованиям более высокому классу, например могут не содержать в достаточном объёме (или вообще не содержать) антикоррозионных присадок, наличие которых требует маркировка DOT 5.1, либо иметь очень высокую вязкость.  Так что главное понимать, что будь тормозная жидкость хоть MegaPuper DOT 4.999-plus, она всё равно по сути своей является обычным DOT 4 и не более того.

Цветовая и товарная маркировка тормозных жидкостей

Стандарт FMVSS №116 требует от производителей, что бы те окрашивали тормозные жидкости, сертифицируемые для использования в авто и мототранспорте, для того что бы исключить случайное смешивание химически не совместимых жидкостей между собой:

Для DOT 3 или 4 должны иметь хорошо читаемую маркировку на таре обозначающую класс, дословно «DOT 3» или «DOT 4» соответственно.

DOT 5  на силиконовой основе, должен иметь маркировку: «DOT 5 SILICONE BASE»
DOT 5.1 обозначается как «DOT 5.1 NON-SILICONE BASE»

Гидравлическое минеральное масло для тормозных систем

Это совершенно другой тип тормозных жидкостей, совершенно не совместимых с DOT, однако достаточно распространённых среди велосипедных тормозов, иногда встречающийся среди мотоциклов и почти не распространён среди автомобилей. По этому в стандарте 116 только несколько общих замечаний.

Прежде всего, если тормозная система расчитана на использование в качестве тормозной жидкости либо DOT, либо минерального масла, то заменять одно другим категорические нельзя!

Уплотнители и компоненты на резиновой основе, применяемые для гидросистем на DOT не совместимы для использованием с минеральным маслом и скорее всего масло очень быстро разрушит герметичность тормозной системы. Аналогично и маслостойкие уплотнения и компоненты тормозных систем работающих на минеральном гидравлическом масле не расчитаны на агрессивные по химическому составу жидкости DOT.

На упаковке для гидравлического масла должно быть написано «HYDRAULIC SYSTEM MINERAL OIL». Хотя стандарт предписывает окрашивать минеральное масло для гидравлических тормозов в зелёный цвет, многие производители такого масла не ориентируют свою продукцию для авто и мототранспорта, а выпускают её исключительно для велосипедных тормозов, потому никак не ограничены в товарной маркировке. Например масло для гидравлических тормозов Shimano, очень часто окрашено в ярко-красный цвет, а его более дешёвый заменитель от другого производителя имело ядовито-синий цвет.

Следует отметить, что использование масла, а не DOT в тормозах имеет свои плюсы:

  • более лучший смазывающий эффект и меньший износ движухся частей (поршней)
  • масло не так сильно токсично по отношению к человеку и природе, как DOT

Масло так же имеет и свои минусы:

  • хуже работает при низких температурах, некоторое уже при 0°C значительно густеет
  • при протекании попадании на роторы или колодки смазывает их и тормоза перестают работать

Удачных вам торможений 🙂


Смотрите так же и другие статьи на нашем сайте.

Общие сведения о тормозной жидкости

Тормозная жидкость — это важный компонент гидравлической тормозной системы, которая используется в гидроприводах тормозов и сцеплений всех автомобилей, оснащенных дисковыми и барабанными системами торможения. Её основная функция – передача энергии от главного тормозного к колесным цилиндрам, которые прижимают тормозные накладки к тормозным дискам или барабанам.

Поскольку большинство жидкостей практически несжимаемо, давление будет передаваться по жидкости, и по истечении ничтожно малого времени будет одинаковым во всем объеме, занимаемом этой жидкостью. То есть жидкость проводит давление примерно так же, как провода проводят электрический ток. И поскольку провода делают не из первого попавшегося материала, а из того который подходит, так и жидкость должна иметь определенные свойства, чтобы быть хорошим проводником давления.

Задача хоть и узкая, но чрезвычайно ответственная; у тормозной системы нет права на отказ ни при каких обстоятельствах. Если выделившееся при этом тепло нагреет тормозную жидкость свыше допустимого для нее предела, она закипит, и возникнут паровые пробки. Смесь жидкости и пара станет сжимаемой, педаль тормоза может «провалиться» и произойдет отказ в торможении. Когда в гидравлическом приводе тормозов жидкость не подтекает, внимания на нее, казалось бы, обращать не нужно. Однако от ее состояния зависит эффективность торможения и стабильность работы системы. Если, например, плохой антифриз или моторное масло лишь сокращают срок службы двигателя, то низкое качество тормозной жидкости может привести к аварии, поэтому:

  1. она должна оставаться жидкостью, то есть при рабочих условиях не кипеть и не замерзать;
  2. она должна сохранять свойства в течение длительного времени.

Bo вpeмя тopмoжeния тopмoзнaя жидкocть в paбoчиx цилиндpax нaгpeвaeтcя дo cpaвнитeльнo выcoкиx тeмпepaтуp. Еcли тeмпepaтуpa дocтигнeт тoчки кипeния тopмoзнoй жидкocти, тo в нeй мoгут oбpaзoвaтьcя пapoвыe пpoбки. Topмoзнoй пpивoд пpи этoм cтaнoвитcя пoдaтливым (пeдaль пpoвaливaeтcя) и эффeктивнocть paбoты тopмoзoв peзкo cнижaeтcя. Этo имeeт ocoбoe знaчeниe для диcкoвыx тopмoзныx мexaнизмoв и cкopocтныx aвтoмoбилeй.

Ocнoвнoй нeдocтaтoк иcпoльзуeмыx в нacтoящee вpeмя тopмoзныx жидкocтeй — гигpocкoпичнocть. Уcтaнoвлeнo, чтo зa гoд жидкocть в тopмoзнoй cиcтeмe «нaбиpaeт» 2-3% вoды, которую со временем она забирает из воздуха, в peзультaтe чeгo тeмпepaтуpa кипeния cнижaeтcя нa 30-50?C. Пoэтoму aвтoмoбильныe фиpмы peкoмeндуют oбязaтeльнo мeнять тopмoзную жидкocть 1 paз в 2 гoдa внe зaвиcимocти oт пpoбeгa. Исключение — DOT 5.1, ее нужно менять каждый год, так как она более гигроскопична, чем остальные.

Основным параметром тормозной жидкости является ее точка кипения — чем она выше, тем лучше для тормозной системы. Закипевшая тормозная жидкость пузырится и эффективность тормозной системы снижается — пузырьки газа сильно подвержены сжатию, поэтому не могут хорошо передавать тормозное усилие на цилиндры тормозных суппортов.

Тормозная жидкость состоит из основы (ее доля 93-98%) и различных присадок (остальные 7-2%). Устаревшие жидкости, например «БСК», изготовлены на смеси касторового масла и бутилового спирта в пропорции 1:1.

Основа современных, наиболее распространенных — полигликоли и их эфиры. Гораздо реже применяют силиконы. В комплексе присадок одни из них препятствуют окислению ТЖ кислородом воздуха и при сильном нагреве, а другие — защищают металлические детали гидросистем от коррозии.

Основные свойства любой тормозной жидкости зависят от сочетания ее компонентов.

СтандартТочка кипения
(свежая /сухая)
Точка кипения
( старая / мокрая )
Вязкость при 400
Цельсия
ЦветОснова
SAE J 1703205 С140 С1800безцветная или янтарная
ISO 4925205 С140 С1500безцветная или янтарная
DOT 3205 С140 С1500безцветная или янтарнаяполиалкиленгликоль
DOT 4230 С155 С1800безцветная или янтарнаяборная кислота / гликоль
DOT 4+260 С180 С1200 -1500безцветная или янтарнаяборная кислота / гликоль
DOT 5.1260 С180 С900безцветная или янтарнаяборная кислота / гликоль
DOT 5260 С180 С900пурпурныйсиликон
Racing Formula
DOT 6
310 C220 C

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
