Рулевая тяга: устройство, неисправности, замена

Нужно уточнить момент, некоторые автолюбители не различают разницы между, рулевой тягой и рейкой. А отличия достаточно весомые. Вы должны понимать, что рейка – это полноценный механизм управления, внутри которого двигается зубчатый вал (рейка), соединяющийся с тягами, левой и правой. Можно встретить понятие, как средняя тяга, имейте виду, она присутствует в системах «червячного» типа, например, модели ВАЗ (Классика) или БМВ.

Фото: рулевые тяги ГАЗ СайберФото: рулевые тяги ГАЗ Сайбер

Кстати, «немцы» применяли на своих моделях разные типы рулевых систем, можно встретить, как «червяк», так и рейку, к примеру, Е39, Е34, Е38 и т.д.

Теперь же само понятие, рулевая тяга, что это? Это деталь рулевой системы любого автомобиля, превращающая физическое воздействие человека на руль, в повороты колеса. Проще – это связующие звено между рулевой колонкой, рулем и колесами (в частности рулевыми «кулаками»). Без них, вы просто напросто не смогли бы повернуть колесо.

СхемаУстройство

Разновидности

Как таковых разновидностей три:

• Левая

• Средняя

• Правая

Средняя рулевая тягаСредняя рулевая тяга

Часто можно встретить расшифровку, как продольная и поперечная тяга. Вторая – это, так называемая средняя тяга или центральная, как её еще называют. Первая это левая либо правая часть. Помните, что такое количество элементов присуще только «червячному» типу механизма. Некоторые отмечают, особенность негативно складывается на управляемости, потому что, воздействия от неровных дорог передаются прямо на руль, от чего водитель чувствует все лично. Больше шарнирных (подвижных) элементов, от чего за состоянием деталей, приходится следить гораздо чаще.

В рейках, такого разнообразия нет, задачу центральной тяги, выполняет зубчатая рейка, двигающаяся по цилиндру. В зависимости от типа рейки, она может быть, как «сухой», так и ГУР, ЭУР. Второй тип предусматривает наличие специальных сальников, предотвращающих утечку жидкости. К зубчатой рейке подсоединяются рулевые тяги (левая и правая). В зависимости от модификации автомобиля, соединения могут быть, как шарнирные, так и классические резьбовые. Соединения тяг с поворотными кулаками происходит через шарниры.

УстройствоУстройство

Не стоит забывать, что они разделяются и по возможности регулировки. Часть идут литыми вместе с наконечниками, без возможности регулировки. В других модификациях предусмотрены специальные втулки на краях, в которые завинчиваются наконечники, с возможностью регулировки последних. Поэтому обращайте внимание, какой тип установлен у вас, после замены понадобится подгонка сход развала.

Ресурс, неисправности и их признаки

Точных сроков эксплуатации никто не дает. Принято считать, что в целом, в устройстве всего управления, какого типа бы оно не было, тяга обладает наибольшим периодом эксплуатации. Называют сроки в 100 000 – 150 000 км. и даже 250 000 км. Но, тут необходимо сделать важный акцент, во многом все зависит от стиля управления автомобилем и характеристиками дорожного полотна. К примеру, на ухабистых дорогах, ясное дело, что детали быстрей изнашиваются.

Во время эксплуатации автомобиля, каждому водителю необходимо обращать внимание на появление непонятных звуков, ухудшение управляемости, это могут быть первыми «звоночками» того, что какой-то элемент выходит из строя.

Сломанная рулевая тяга
Сломанная рулевая тяга

Итак, признаки:

• Появившийся стук, скрежет во время движения по неровным дорогам.

• Небольшое постукивание во время поворотов руля.

• Съеденная резина с одной стороны.

• Люфт и общая разболтанность элемента.

• Биение руля.

• Автомобиль «водит» при условии прямого положения руля.

• «Колесо» туго вращается.

• Порванный пыльник, как правило, после попадания грязи, пыли, влаги, шарнир долго не «живет».

Порвался пыльник
Порвался пыльник

Зачастую неисправности связаны с изношенными креплениями, как на наконечниках, так и со стороны рулевого механизма (например, облом резьбы). После сильного удара по подвески, влетели в яму, не редко, может измениться плоскость, погнуться. В таких случаях, лучше заменить деталь, потому что восстановить без специальных инструментов её первоначальный вид, будет трудоемко. А как понимаете, «кривой» элемент ничем хорошим в управлении не отличиться.

Отдельно хотелось бы сказать, что в устройство тяги входит наконечник, большая часть признаков, может быть связана с его неисправностями. К примеру, выработался «палец» или полиуретановая прокладка, фиксирующая шарнир в «гнезде», что в целом приводит к появлению люфта.

Замена

Если диагностика показала износ, к примеру, наконечника, можно обойтись его заменой. Но, если шарниры вышли из строя на обеих сторонах, обломана резьба или тяга в принципе необслуживаемая, то, конечно, понадобиться полная замена. Поэтому приведем небольшой план работы, что нужно учитывать и какие особенности ремонта. Итак:

• Ослабляем крепление колес. Поднимаем машину домкратом.

Не забываем о технике безопасности, подложите кирпич или «башмак» под колесо. Не забывайте, делать это нужно с противоположной стороны от подъема. То есть, подняли левую сторону, кирпич подложили под заднее правое колесо.

• Итак, колесо открутили, теперь вам открылись тяги. Снимаем шплинт и откручиваем гайку «пальца».

замена рулевой тяги на примере Хонда Цивик 2000Откручиваем гайку рулевого наконечника

Кстати, желательно измерять длину старого элемента, это поможет самостоятельно отрегулировать «посадку» новой детали.

замена рулевой тяги на примере Хонда Цивик 2000-2Снимаем его

• Если снимаете только наконечник, достаточно выкрутить его из втулки. Но, если речь заходит о полной замене, тогда придется снять пыльники (аккуратно), а только после этого откручивать весь элемент. Как правило, на тяге сделаны пазы под ключ на 32.

замена рулевой тяги на примере Хонда Цивик 2000-3Далее нужно снять пыльникзамена рулевой тяги на примере Хонда Цивик 2000-4Новая установленная рулевая тяга. Фото замены — drive2.ru пользователь Валерий Завгородний

Сборка производится в обратном порядке.

Рулевая тяга — устройство и неисправности

Любым транспортным средством в движении необходимо управлять, и в автомобиле для этого предусмотрен руль и система рулевого управления, где рулевая тяга является связующим звеном для этих элементов.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка.

Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес.

Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению. Так, рулевая рейка идеально совмещается с подвеской McPherson

в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления.

Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

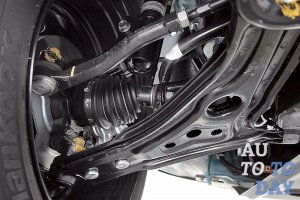

Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой.

Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Неисправности рулевой тяги

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки – грюки в рулевом управлении;

— характерное биение руля;

— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.

— Проверить затяжку хомута регулировочной муфты на боковой тяге.

— Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Снятие и замена рулевой тяги своими руками

Начнем с того, что вы должны приобрести тяги в комплекте с наконечниками. Дело ваше, но желательно менять оба наконечника, чтобы через некоторое время не возвращаться к замене оставленного старого наконечника. Сомнительная экономия.

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.

2. Расшплинтовать гайку пальца и отвернуть ее.

3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.

4. Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.

5. Снять пыльник и открутить тягу от рулевой рейки.

6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.

7. Установку новой тяги производим в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Особенности процесса замены

Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять.

Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.

При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рулевая тяга – как провести диагностику и заменить? + видео » АвтоНоватор

Продольная рулевая тяга должна быть расположена таким образом, чтобы при любом движении колес она была подвержена минимальным осевым перемещениям. Это главное правило для комфортной езды, но что эти слова скажут начинающему автомобилисту, а не автослесарю со стажем? Постараемся разобраться.

Рулевая тяга – ее функции и уязвимости

Все рулевые тяги осуществляют следующие две функции. Они передают усилия от рулевого механизма к поворотным рычагам ступиц, благодаря этому и осуществляется поворот колес, происходит это за счет шарниров, установленных на концах тяг. Также эти элементы авто обеспечивают необходимый угол поворота колес, ведь во время поворотов радиусы, по которым движутся колеса, не одинаковы. А регулируя необходимую длину тяги с помощью специальной резьбы, можно корректировать угол установки колес (угол схождения).

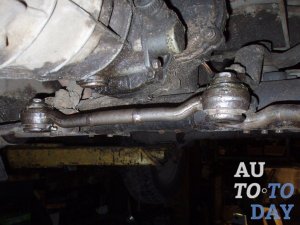

Фото рулевой тяги, msk-remzona.ruФото рулевой тяги, msk-remzona.ru

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

На фото - пыльник рулевой тяги и рулевая тяга, sibmasuma.ruНа фото - пыльник рулевой тяги и рулевая тяга, sibmasuma.ru

Когда нужна замена рулевой тяги?

Понять, что необходима замена рулевой тяги, можно по следующим признакам:

  • в управлении появляются посторонние звуки, стук;
  • возникает биение руля;
  • увеличенный люфт руля. Если он возник при вертикальном покачивании, тогда необходима замена шаровой опоры или же подшипника ступицы. В случае горизонтального покачивания – неисправность рулевого наконечника;
  • ведущее колесо вращается достаточно туго;
  • во время движения авто клонит в сторону (или вправо, или влево).

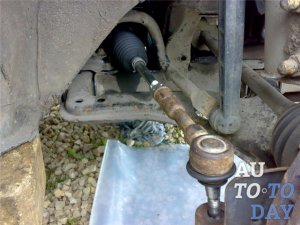

Фото замены рулевой тяги, public.bn1.livefilestore.comФото замены рулевой тяги, public.bn1.livefilestore.com

Конечно же, возможно заменить этот механизм и самостоятельно, но, прежде чем приступать к действиям, стоит сделать диагностику авто. Определить, есть ли люфт, можно следующим образом. Необходимо, чтобы кто-то поворачивал баранку вашего автомобиля, а вы тем временем определяли бы наличие люфта на глаз, либо медленно вращая руль самостоятельно, наощупь оцените его траекторию. Если биение имеется, значит стоит менять наконечник рулевой тяги с шарниром.

На фото - замена наконечника рулевой тяги, sanekua.ru На фото - замена наконечника рулевой тяги, sanekua.ru

Также диагностике подлежит и защитный чехол, находящийся на шаровом шарнире, в случае, если обнаружатся разрывы и трещины, он подлежит замене.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

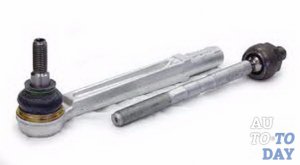

Фото старой и новой рулевой тяги, lancerix.ruФото старой и новой рулевой тяги, lancerix.ru

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

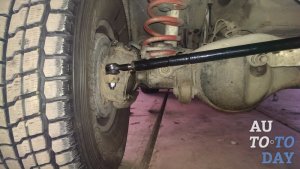

На фото - удаление старой рулевой тяги, golflab.dohc.ruНа фото - удаление старой рулевой тяги, golflab.dohc.ru

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

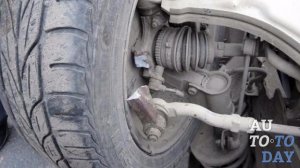

Фото замены наконечника рулевой тяги, autoexpert.biz.uaФото замены наконечника рулевой тяги, autoexpert.biz.ua

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ. Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к. смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника.
Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник.
Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

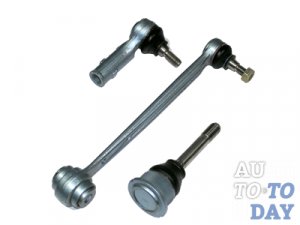

схема, стойка, пыльник, подшипник, длина и виды рулевых тяг

2484 Просмотров

Ни для кого не секрет, что для того, чтобы управлять автомобилем, есть такая деталь как тяга. Каждый автомобиль имеет такую деталь, иначе он просто не сможет управляться. Также, как и любая другая деталь, тяга имеет свойство ломаться и приходить в негодность. Заметить неисправность тяги можно ощутить, лишь поездив на автомобиле, либо разобрав рулевую систему. В негодность нередко приходят шарниры в рулевой тяге, которые отвечают за подвижность поворотного кулака. Реже уже срывается резьба, часто это происходит только при установке.

Принцип работы

Несмотря на то, что есть несколько типов рулевых тяг, основная задача тяг не меняется. Основной задачей служит процесс поворачивания колеса. Колеса должны не просто поворачиваться, а поворачиваться так, чтобы они были оба под определенным углом. Например, если внутреннее колесо повернуто на большой угол, то второе колесо обязано быть повернуто на меньший угол.

Рулевая тяга

Рулевая тяга

Для выполнения этой задачи была разработана тяга рулевой трапеции. На самом деле там не одна тяга, а несколько. В эту систему входят левая и правая тяга, а также средняя тяга и рычаги колес. Схему работы можно найти на просторах интернета.

Средняя тяга – одна из тяг, которая имеет 2 шарнира по краям, благодаря средней тяге не нарушается трапеция рулевой тяги, так как она находится в центральном положении.

Наконечник штанги

Каждый человек, который когда-либо видел рулевую тягу, знает, что на конце есть шарниры. Они чаще всего и приходят в негодность. Срок службы напрямую зависит от того, как обращались с ними. Стоит отметить, что шарниры не продаются отдельно, они неотъемлемо входят в состав всей штанги, и меняются только в конце срока службы. Для того, чтобы заменить тяги именно на своем автомобиле, придется либо поискать в интернете, либо отогнать автомобиль в автосервис.

Как работает система

Рулевое управление – это совокупность механизмов, куда входят множество элементов, каждый из которых по-своему важен. Например, пыльник рулевой тяги, который входит в состав рулевой системы, защищает штангу от загрязнений и преждевременной поломки.

Косвенно в рулевую систему входят такие элементы подвески, как: стабилизаторы и стойки. Дело в том, что автомобиль при повороте накреняется и при интенсивном вращении руля может опрокинуться, это и предотвращают правильно работающие стойки и стабилизатор.

Сейчас стабилизатор представляет собой штангу круглого сечения в форме буквы «П».

Стабилизатор устанавливается как на переднюю, так и на заднюю ось автомобиля через подшипник или специальные втулки. Стабилизатор выполнен из пружинной стали и имеет сложную форму из-за особенностей расположения узлов и агрегатов на каждом автомобиле, поэтому стабилизатор нужно выбирать именно для своего автомобиля.

Стоит отметить, что есть система рулевого управления не только на передние колеса, но и на задние. Чаще всего такие системы устанавливаются на рабочую технику. Дело в том, что грузовые и специализированные транспортные средства нередко бывают загруженными на переднюю часть, и ведущими становятся передние колеса, а поворачивающимися – задними. Это делается для того, чтобы не прилагать усилия для поворота колес. В такой системе устанавливается все повышенной прочности, даже шарниры, по причине того, что нагрузки больше и износ соответственно тоже.

Все штанги делятся на три вида:

  • Первый вид – это поперечная рулевая тяга, она расположена перпендикулярно мосту и параллельно кузову.
  • Второй вид – это продольная рулевая тяга, она наоборот располагается параллельно мосту и перпендикулярно кузову. Продольная рулевая тяга бывает нижней и верхней. Длина нижней штанги всегда больше, чем верхней.

В этом то и заключается вся разница в продольных и поперечных тягах. Все они находятся в передней части автомобиля и в редких случаях в задней.

Составляющие системы

Помимо штанг в системе имеются рычаги. Основная задача и штанг, и рычагов – соединить колеса с кузовом автомобиля. Рычаги в отличие от штанг не имеют вытянутую форму, на конце которых расположены шарниры или сайлентблоки. Рулевые штанги и рычаги всегда имеют различия в длине и других размерах.

Замена рулевой тяги

Замена рулевой тяги

Рулевое колесо – самая известная часть автомобиля, которая тоже считается частью рулевой системы. На современных автомобилях длина вала колонки изменяется. Без данного вала вождение автомобиля просто невозможно по причине того что колеса будут постоянно в одном положении. Вращая рулем, вся энергия идет на рулевую рейку, а с нее уже на колеса. Многие водители меняют заводской руль другим, более удобным и красивым. Для того, чтобы заменить руль, нужно открутить гайку, главное не повредить резьбу, что можно сделать неправильным откручиванием.

В рулевую систему также входят различные усилители руля. Их всего 3 вида: гидравлический усилитель, электрогидравлический и электрический. Первые два различаются только приводом, а третий имеет большую разницу с обоими усилителями. Третий усилитель вообще не имеет гидравлики в работе, добавляются усилия при вращении с помощью тока, а не с помощью жидкости, в этом и заключается вся разница.

Важным элементом системы является колонка, она соединяет рулевое колесо и механизм. Сама колонка выглядит как вал и включает в себя множество различных шарнирных соединений. Разрабатывая колонку, производители позаботились о том, что при ударе колонка складывается, что уменьшает возможные ранения, которые можно получить вследствие удара.

Также немаловажной частью рулевой системы считаются подшипники, они помогают уменьшить люфты в системе, улучшают управляемость. Первым признаком поломки или потери подшипников является люфт и ухудшенная управляемость рулевой системы. Для того, чтобы заменить подшипники потребуется их покупка. Чтобы приобрести правильный набор подшипников, нужно знать нужный размер подшипника. Купив подшипники, их можно заменить, сделать это можно как самостоятельно, так и в автосервисе. Схему разбора нужного узла можно найти в Интернете.

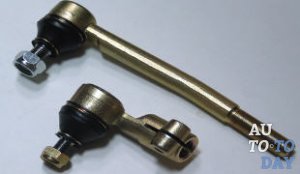

Наконечник рулевой тяги

Наконечник рулевой тяги

Резюме

Из данной статьи можно узнать о том, какие важные элементы входят в состав рулевой системы. Описаны процессы, за которые отвечают те или иные агрегаты. Например, усилитель руля отвечает за то, что руль вращается легче, а пыльник защищает ее от различных загрязнений и ранних поломок. Также описан процесс работы стабилизатора, и что он собой представляет.

В статье описана колонка и ее качества, которые помогают снизить шанс получения различных травм при лобовом ударе. Описано, как крепится продольная и поперечная рулевая тяга, для чего нужны шарниры и их основные поломки. Стоит отметить, что при замене любого агрегата этой системы нельзя повреждать резьбу, иначе ее придется нарезать самостоятельно либо в автосервисе. Услуга нарезки резьбы в автосервисе и стоимость самостоятельной нарезки резьбы имеет существенную разницу.

Диагностика и замена рулевой тяги

Рулевая тяга в автомобиле нужна для того, чтобы передавать усилия от руля к поворотным рычагам, за счёт чего поворачиваются колёса. Этому способствуют установленные на конце тяги шарниры. Она обеспечивает нужный угол поворота каждого колеса.

Распространённая неисправность рулевой тяги — как раз выход из строя шарниров. Это связано в основном с износом резинового вкладыша. Но, даже если пришёл в негодность только этот элемент, управление транспортным средством затрудняется. Причина неисправности шарниров — продолжительная эксплуатация.

Менее частая поломка — неисправность пыльника. Случается из-за попадания частиц грязи и пыли.

Поломки самих тяг происходят куда реже, только при механических повреждениях (удар или въезд в яму).

Признаки неисправности рулевой тяги

Есть некоторые признаки, по которым легко определить неисправности частей рулевой тяги:

  • затруднение вращания ведущих колес
  • увеличение люфта руля: в случае горизонтального — стоит заменить наконечник, вертикального — подшипник ступицы или шаровую опору
  • появляется вибрация руля
  • при управлении автомобилем слышатся необычные звуки (что-то стучит)
  • машину начинает клонить в сторону при езде

Перед тем, как менять рулевую тягу, нужно провести диагностику, чтобы определить, нужно ли вообще её менять.Определите, действительно ли у руля увеличился люфт. Для этого попросите кого-нибудь поворачивать его и сами пытайтесь визуально определить люфт. Необходимость смены наконечника рулевой тяги появляется, когда руль поменял траекторию поворота или начинает вибрировать.

Также стоит посмотреть на чехол на шарнире на предмет трещин и разрывов. Если они есть, нужно сразу его сменить.

%rtb-4%

Замена рулевой тяги

Если все-таки ваш автомобиль нуждается в замене рулевая тяга, нужно начинать снимать старый механизм и ставить новый.

Внимание! Перед тем, как приступить к работе, поставьте машину на ручной тормоз! Установите стопоры под задние колёса.

  1. Выверните колёса в левую сторону при замене правой рулевой тяги или в правую сторону при замене левой рулевой тяги.
  2. Поставьте на опору переднюю часть машины.
  3. Раскрутите гайку, которой шаровой шарнир прикреплён к рычагу, сняв перед этим фиксатор.
  4. С помощью съёмника рулевой тяги вытащите палец шарнира из поворотного рычага. На этом этапе придется приложить силу.
  5. Отверните концы пластины и болты, затем открепите тягу от рулевого механизма.
  6. При замене наконечника , зажмите в тисках его за шестигранник муфты и ослабьте гайку на наконечнике. При снятии наконечника, считайте обороты при его отворачиванию. Это нужно для того, чтобы, ставя другой, завернуть его на столько же оборотов.
  7. Перед установкой нового чехла намажьте поверхность герметиком и только после этого устанавливайте его.

Сборка рулевой тяги производиться в обратном порядке.

Причины стука в передней части подвески и методы его устранения

Рулевая тяга

Любым транспортным средством в движении необходимо управлять, и в автомобиле для этого предусмотрен руль и система рулевого управления, где рулевая тяга является связующим звеном для этих элементов.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка.

Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес. Но,  в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов,  получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению. Так, рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления.

Но и реечное рулевое управление не лишено минусов в эксплуатации. Это  передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Назначение рулевой тяги

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота  руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо  резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно  продольной оси автомобиля  и длины рулевых тяг

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге,  скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Конструктивные особенности рулевого управления

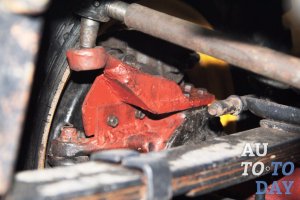

Червячный привод

Предусматривает: среднюю рулевую тягу, с шарнирами с обеих сторон; два длинных и два коротких рулевых наконечника с резьбами на одном из концов и рулевым пальцем с другой. Путем соединения длинного и короткого наконечников через соединительную муфту получают боковые рулевые тяги. Для возможности регулировки величины схождения колес, длинные рулевые наконечники имеют левую резьбу.

Шестерня – рейка

Реечное рулевое управление может иметь два  типа исполнения: с двумя поперечными тягами, закрепленными по концам рулевой рейки, либо тягами с их креплением посередине рейки.

При кажущейся небольшой разнице в конструкции, они отличаются принципом своей работы. Так, рулевые тяги, выходящие с концов рейки,  имеют соединение в виде шара, что позволяет тягам «качаться» в плоскости при прохождении неровностей, тем самым распределяя удар от дороги по элементам подвески.  Там же, где рулевые тяги закреплены посередине рейки,  почти вся сила удара передается на рулевое колесо.

Реечный рулевой привод состоит из 2-х горизонтальных рулевых тяг и поворотных рычагов, присоединенных к стойкам  передней подвески. Рулевые тяги  соединены с поворотными рычагами посредством шаровых шарниров и передают на них усилие руля, заставляя их поворачиваться влево или вправо.

Неисправности рулевых тяг

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Рулевая тяга. Ее функции в рулевом управлении.

Виды рулевого управления. Механизмы рулевого управления могут быть реечными или червячного типа.

Механизм червячного типа сильно уступает своему собрату, потому что такая конструкция очень сложна с множеством тяг и других деталей. Соответственно и масса такого механизма значительно увеличивается, что в современном автомобильном мире равносильно толстой балерине. К тому же, такая конструкция подвержена высокому износу, чувствительна к биениям и вибрациям, легко может выйти из строя.

По сравнению с ней рейка гораздо надежнее. Она легче по массе, менее сложна по конструкции, при этом главным преимуществом является невысокая цена относительно конструкции с «червяком». По прочности этот вариант более предпочтителен, да и устойчивость рейки к износу и ударам гораздо лучше. Соответственно, управляемость автомобиля лучше, отчего уровень безопасности на дороге увеличивается.

Что такое рулевая тяга?

Собственно говоря, эта основная деталь рулевого управления. Если быть точнее, она связывает рулевой привод и колесо. Тяга имеет шарнирные соединения разных видов: резьбовые или рулевые наконечники.

Все эти наконечники и шарниры нужны для того, чтобы сама тяга и сопряженные с ней детали свободно вращались в разных плоскостях. Без шарнирных механизмов поворот руля ничего не стоит, так как колесо не повернется.

Тяги обычно не самые массивные детали автомобиля, но изготовлены из очень прочных и хороших материалов, выдерживают большие нагрузки. В настоящее время есть автомобильные концерны, которые применяют инновационные технологии и материалы в изготовлении деталей для своих авто. Так, например, сегодня широко используется углепластик или карбон. Материал гораздо прочнее и легче стали, многие производители спорткаров используют его для изготовления как кузовов или кокпитов, так и для производства рулевых тяг.

Если вдруг начались биения или увеличения люфта всего механизма, то, скорее всего, проблемы именно с тягой. Хотя, причин может быть больше и самых разных, и даже не связанных с самим механизмом рулевого управления. Однако чаще всего виновницей неисправностей выступает тяга.

Примеры неисправностей тяг

В большинстве случаев изнашивается шарнирный механизм. Увеличивается люфт, что приводит к нежелательным вибрациям. Впоследствии это может привести к поломке всего механизма и замене важных его частей, например, рейки или даже гидроусилителя руля. Однако можно выделить еще искривление тяги или разрыв тела детали.

alexxlab

E-mail : alexxlab@gmail.com

      Submit A Comment

      Must be fill required * marked fields.

      :*
      :*
