После не давней замены ВВП и свечей в работе двигателя случились положительные изменения но так, что б захотелось одной рукой рулить а второй др.сори, слезы счастиЯ вытирать не выхоооодит из Данилы-мастера каменный цветок. На прогреве все ж таки есть подтраивания, легкое подгуливание оборотов. Переключение на газ после прогрева усиливает эффект бабочки, особенно на холостом. Двиг подрагивает как кот после купания.
При увеличении оборотов провал перестает проваливаться, разгон разгоняется, работа работается — в общем ровный такой разгон без провалов. Однако на свечках Денсо с калильным 20 ускорение как любовь в резинке, движение есть — прогресса нет.
Тестер мне сгорели.млять. и потому включив одну только логику пришел к не хитрому но мудрому умозаключению — высокое сопротивление ВВП и свечей убивает такую необходимую искру безграничного счастиЯ владения шайтанарба made in Ukraina.
Выход. Либо ВВП нулевики либо безрезисторные свечи.
Одно и второе вместе не катит, катушке наступит враз песец. Провода может изготовить наш киевскАй драйвовчанин, цена конечно не смешная но приемлема для устранения сего позорного недуга. А свечи? Навоз-вопрос.В Эпицентр — 108 гривен за старый — добрый безрезисторный BrisK L15YC и вот оно, минус 5 кОм с каждого рыла и получаем приемлемый результат.
Стало как стало. Лучше. Не идеально но Существенно лучше. Все таки прийдется нулевики заказать-купить а свечи резисторные с калильным 20 вернуть взад ибо летом на пропане свечи с низким калильным не катят. А пока так, будем наблюдать.
ПэсЭ. Блин. А на бензе то все идеально!
мда. Газ не Краз, это ЗАЗ, детка, с газом!
Рис. Конструкция свечи зажигания
На рисунке показана стандартная и резисторная свечи зажигания. Центральный электрод связан с главным выводом стержня. Электрод сделай из сплава на основе никеля. В некоторых случаях используются даже серебро и платина. 13 Ом/м.
Вышеупомянутый список дан только для справки, поскольку реальные значения при относительно небольших производственных изменениях могут широко меняться. Электропроводный стержень из стеклокерамики между центральным электродом и выводом используется в качестве резистора. Этот резистор имеет две функции:
предотвратить выгорание центрального электрода
снизить радиопомехи
В обоих случаях достигается желательный эффект, потому что резистор ограничивает ток искры в момент зажигания.
Пробой, или разряд, по внешней стороне изолятора свечи предотвращается ребрами, которые эффективно увеличивают поверхностное расстояние от вывода свечи до металлической крепежной гайки, которая, конечно, электрически связана с корпусом двигателя, то есть землей.
под 16 ключ нашел только модель ngk BCP7ET 160 руб шт как то наткнулся на ролик в ютюбе где ясно показано что без резистора свеча выдает более мощную искру это должно сказаться на сгорании топлива в лучшую сторону
Ширина зева гаечного ключа: 16,0 mm Внешняя резьба [мм]: 14,0 Длина резьбы [мм]: 19 Свеча зажигания: откручивающееся SAE-подключение Зазор между электродами [мм]: 5,2 Свеча зажигания: Никелевый электрод Свеча зажигания: 3 электрода массы Свеча зажигания: бех помехоподавления —в этом вся фишка Свеча зажигания: с плоским седлом ставил и дензо тт не впечатлило сейчас стоит оригинал и паспортный зазор 0. 8 так называемый резистор призван для подавления электромагнитных помех которые могут влиять на работу остальной электрике в авто (как ездили раньше наши папы и дедушки когда таких свечей не было не пойму) как показывают тесты на которых наткнулся в сетях одноэлектродные свечи на предельных оборотах начинают терять свойства может кто то скажет что мне делать нечего я соглашусь но меня реально торнуло потому буду пробовать вот вот придут свечи о результатах отпишусь
сегодня 17го января 2014 г 16 градусный мороз не смог отвлеч меня от установки свечей демоны NGK которые вселились меня грели мою душу в итоге заметил следущее: единственное что я сделал увеличил зазор между электродами до 0.9
более ровная работа двигателя моментальный легкий запуск когда трогался с места ощутил более быструю реакцию мотора
звук с выхлопа стал громче возможно от того что смесь стала лучше сгорать про расход напишу позднее этак про расход ездил к братану который служит в армию по трассе ложил стрелку 160 -170 удивило то что теперь при жестких режимах почти до редлайна расход меньше свечи работают эффективнее короче раньше заправлял 1000р на дорогу в бак по приезду оставался мизер теперь тот же растояние преодолеваю на 800 рублях и остается бенза больше в два раза я доволен эксперимент закончен всех кулибиных типо меня приветствую ))
Для чего нужен резистор в свече зажигания – АвтоТоп
Важно то, что сегодня в продаже можно купить ВВ провода 3 видов (по конструкции токопроводящей жилы): 1) медная многожильная с сопротивлением 0,02 Ом/м (Ом на метр длины провода). С такими проводами необходимы дополнительные помехоподавительные резисторы; Такие провода ставятся на старые грузовые авто и пользуются огромным спросом для изготовления ВВ проводов с нулевым сопротивлением. 2) неметаллическая с металлической «обвивкой» — распределенное сопротивление до 2 кОм/м. Центральную часть сердечника изготавливают из стекловолокна, пропитанного графитом, льняной нити или кевлара. Часто бывает покрыта слоем ферропласта, который за счет своих свойств также препятствует распространению помех. Поверх навивается тонкая металлическая проволока. Требуются, как правило, дополнительные помехоподавительные резисторы; Эти провода используются в основном в современных грузовых авто, где длина ВВ провода довольно значительна — 1м. и более. 3) неметаллическая с высоким распределенным сопротивлением. Активное сопротивление — 10-12 кОм/м. Провода с такой жилой устанавливают без резисторов.
Самое интересное, что на Ланос продаются ВВ провода 3-го типа. И что в итоге мы получаем?
Берём ВВ провода, сопротивление у которых 5-10 кОм, берём наконечники, в которые уже встроен резистор 5-6 кОм, берём свечи со встроенным резистором на 5-6 кОм. Получается 10-22 кОм активного сопротивления.
Да, работать будет, ехать будет. Искра будет и при сопротивлении цепи в 300-500 кОм. Только при увеличении активного сопротивления снижается энергия каждого последующего имульса. И потом мы удивляемся что Ланос потряхивает на ХХ, плохо заводится в сильный мороз, пропуски зажигания…
Есть очень популярное решение — провода нулевого сопротивления
А теперь главный вопрос — Нужны ли на самом деле провода нулевого сопротивления?
Первый тезис — сопротивление 0 Ом делать нельзя по 2-м причинам: 1) Спалим катушку 2) Есть зависимость от сопротивления меньше сопротивление, тем мощнее искра но одновременно она и короче. Почему так получается с длительностью импульса? Упрощенно — сопротивление цепи это часть «колебательного контура»
Второй тезис — высокое реактивное сопротивление — гораздо меньше снижает мощность искры.
Для систем зажигания определяют диапазон сопротивления в системе от 5 кОм до 20 кОм.
У тут мы подходим к идеальной системе: — активное сопротивление — 0 — реактивное — 15-20 кОм К сожалению такой системы добиться не получится.
И что у нас получается с ВВ проводами нулевого сопротивления? Получается не очень. Да. активное сопротивление снижено до 6-8 кОм. искра стала мощнее, но длительность искры так же снизилась.
А если пойти другим путем ( (с) В.И.Ленин )? Просто поставить хорошие ВВ провода (ту же Теслу) и свечи без резистора? Что получится в итоге в сравнении с обычными свечами и проводами нулевого сопротивления? — активное сопротивление если будет выше, то не значительно, т.е. мощность искры будет такой же или совсем немного меньше. — реактивное сопротивление будет выше — длительность искры будет немного больше — ВВ провода лучше снижают уровень помех
Изобретение относится к электрооборудованию автомобилей. Свеча зажигания содержит корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, принимающийся пружиной к контактной головке, причем резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора. Изобретение позволяет повысить надежность свечи зажигания. 1 ил.
Изобретение относится к электрооборудованию автомобилей, в частности к свечам зажигания для двигателей внутреннего сгорания (ДВС).
Известна свеча зажигания для ДВС, содержащая корпус с экраном и боковым электродом, установленный в корпусе изолятор со ступенчатым отверстием, в котором последовательно размещены центральный электрод с контактом и вкладыш с помехоподавительным резистором, причем вкладыш снабжен цилиндрическим корпусом из изоляционного материала, на торцах которого размещены верхняя и нижняя клеммы [1].
Упомянутая свеча используется только для специальных двигателей, отличается дороговизной, имеет большие габариты, кроме того, резистор размещен внутри экрана, что усложняет конструкцию свечи.
Наиболее близкой по технической сущности к изобретению является свеча зажигания с резистором, содержащая корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены при помощи токопроводящего герметика, резистор, выполненный из материала, содержащего 1 – 30 мас.% окиси тантала, 63-98 мас.% окиси олова, 0,7-9,9 мас.% окиси сурьмы, покрытый стеклом с низкой температурой плавления [2].
Конструкция данной свечи имеет ряд недостатков. Резистор состоит из ряда химических соединений, в связи с чем номинальное значение этого сопротивления имеет большой допуск и в процессе эксплуатации значительно изменяется. При увеличении сопротивления уменьшается энергия разряда на свече, при уменьшении сопротивления резистор не выполняет свои помехоподавляющие функции. Кроме того, наличие резьбового соединения контактной головки с изолятором осложняет конструкцию и ухудшает надежность свечи, так как в процессе эксплуатации контактная головка может самоотворачиваться.
Задачей изобретения является повышение надежности резисторной свечи и высокая стабильность параметров омического сопротивления.
Это достигается тем, что у свечи зажигания с резистором, содержащей корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, прижимающийся пружиной к контактной головке, резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора.
На чертеже изображена свеча зажигания с резистором.
Свеча состоит из корпуса 1 с боковым электродом 2, в котором закреплен изолятор 3. В изоляторе 3 с помощью токопроводящего герметика 4 закреплены центральный электрод 5 и контактный стержень 6. Помехоподавительный резистор 7, выполненный из проволоки с высоким внутренним сопротивлением, прижат пружиной 8 к контактной головке 9, прикрепленной к изолятору 3 посредством стакана 10, края которого завальцованы в кольцевую канавку изолятора 3, образуя неразборное соединение.
Свеча работает следующим образом.
Системой зажигания создается импульс высокого электрического напряжения, который передается на центральный электрод 5 свечи зажигания, в результате чего в искровом промежутке между боковым электродом 2 и центральным электродом 5 возникает электрический разряд в виде искры, которая зажигает рабочую смесь.
Использование предлагаемого технического решения по сравнению с известными обеспечивает создание свечи зажигания повышенной надежности и со стабильными параметрами омического сопротивления.
Повышенная надежность свечи обеспечивается за счет прикрепления контактной головки к изолятору посредством завальцовки стакана, а также за счет выполнения резистора из проволоки с высоким внутренним сопротивлением, что, кроме того, позволяет получать номинальное значение омического сопротивления с высокой степенью точности и в процессе эксплуатации стабильные параметры сопротивления.
Свеча зажигания с резистором, содержащая корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, прижимающийся пружиной к контактной головке, отличающаяся тем, что резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора.
АВТОЗАПЧАСТИ ДЛЯ ИНОМАРОК
Про свечи зажигания
Если посмотреть на конструкцию свечи зажигания, то за прошедшие 50 лет никаких существенных изменений не произошло.
Как и прежде, свеча зажигания состоит из металлического ядра, покрытого керамическим изолятором. Он, в свою очередь, снова покрыт металлической оболочкой, имеющую резьбу, которая вкручивается к головку цилиндра и, как правило, имеет сверху шестигранную форму – в этом месте крепится свечной наконечник и с помощью ключа осуществляется установка и демонтаж свечи зажигания.
Основное назначение конструкции состоит в обеспечении замкнутости электрической цепи на свече зажигания посредством искры, при прохождении через свечу высокого напряжения. Искра проскакивает от среднего электрода к боковому электроду.
Присоединение
Присоединение выполнено в виде SAE-соединения или в виде резьбы 4 мм. Здесь присоединяется свеча зажигания или штифтовая катушка зажигания. В обоих случаях от точки присоединения высокое напряжение передаётся на другой конец свечи зажигания.
Изолятор
Керамический изолятор выполняет две задачи. Он служит для изоляции, препятствует пробою высокого напряжения на массу автомобиля (= минус) и отводит тепло сгорания на головку цилиндра.
Рёбра на изоляторе свечи зажигания
На наружной стороне изолятора имеются волнообразные рёбра, препятствующие утечке напряжения на массу автомобиля. Они удлиняют путь прохождения и, таким образом, повышают электрическое сопротивление. Это гарантирует прохождение энергии через средний электрод с пониженным сопротивлением.
Помехоподавляющий резистор
Для обеспечения электромагнитной совместимости (EMV) и исправного действия бортовой электроники, внутрь свечи зажигания в качестве помехоподавляющего резистора помещается стекломасса.
Средний электрод с медным сердечником
Средний электрод стандартной свечи зажигания обычно состоит из сплава никеля. С конца этого электрода искра должна проскакивать на боковой электрод. Средние электроды NGK имеют медный сердечник, улучшающий теплоотведение.
Металлический корпус с резьбой
Металлический корпус играет важную роль при теплоотведении свечи зажигания. Его резьба в свечах зажигания NGK всегда накатанная. По сравнению с нарезанной резьбой это имеет преимущества, т.к. кромки не острые и не повреждают резьбовое отверстие в головке цилиндра.
Уплотнительное кольцо
Уплотнительное кольцо препятствует выделению горючего газа на свече зажигания, даже при высоком давлении сгорания. Кольцо предотвращает потери давления. Кроме того, оно отводит тепло на головке цилиндра и компенсирует различные характеристики расширения головки цилиндра и корпуса свечи зажигания.
Внутренние уплотнения
Внутренние уплотнения создают герметичное соединение между изолятором и металлическим корпусом. Между двумя уплотнительными кольцами помещается кольцо из талька, которое разрушается в процессе изготовления свечи зажигания и, таким образом, создаёт оптимальную герметизацию.
Боковой электрод
Боковой электрод стандартной свечи зажигания изготовлен из сплава никеля. Сплав представляет собой противоположный полюс для среднего электрода.
Свеча зажигания играет важную роль в двигателе с принудительным зажиганием. Она осуществляет воспламенение смеси воздуха и топлива. На качество этого воспламенения влияют многие факторы, имеющие очень большое значение для эксплуатации автотранспорта и для состояния окружающей среды. Важны такие показатели, как плавность хода, мощность и эффективность двигателя, а также выброс вредных веществ.
Если подумать, что одна свеча зажигания должна зажигать от 500 до 3500 раз в минуту, то становится ясно, насколько значимой является роль современной технологии свечей зажигания, цель которой состоит в соблюдении норм выбросов вредных веществ и в сокращении расхода топлива.
Для того, чтобы двигатель с принудительным зажиганием работал исправно и эффективно, искра должна функционировать абсолютно надёжно. Перебой в зажигании может привести к тому, что вся смесь топлива и воздуха в цилиндре останется несгоревшей и попадёт затём в выхлопную систему, где сгорит в катализаторе. Всего нескольких перебоев в зажигании достаточно для того, чтобы повредить катализатор или вообще вывести его из строя.
Зажигание в нужный момент
Кроме того, искра должна зажигать в нужный момент. Идеальный момент наступает незадолго перед тем, как поршень достигнет своей высшей точки и сжатие будет максимальным. Слишком рано или поздно проскочившая искра нарушает эффективность работы двигателя, а также приводит к повышенному расходу топлива и увеличению выбросов.
Взрыв вследствие локального нагрева
Сама по себе искра непосредственно не зажигает смесь топлива и воздуха в камере сгорания. Движение искры сквозь смесь газа производит интенсивный локальный нагрев, который затем приводит к взрыву смеси. В конструкции свечи зажигания важно, чтобы ценное тепло не слишком быстро улетучивалось. Одновременно свеча зажигания играет важную роль при проведении тепла в головку цилиндра, для того, чтобы держать рабочие условия под контролем.
Всегда высокие требования к свечам зажигания
Условия, при которых должны работать свечи зажигания, за последние десять лет стали более жёсткими. К тому же, повысились требования к долговечности свечи зажигания. Чтобы преодолеть эти сложности и удовлетворить повышенные требования, компания NGK активно инвестирует в исследования, технологии и разработки. Результатом стали новые материалы и методики изготовления, сделавшие свечи зажигания такими работоспособными и долговечными, как никогда прежде.
Современная свеча зажигания должна быть индивидуально адаптирована к различным конструкциям двигателя и условиям движения. Поэтому не существует свечи зажигания, которая исправно действует во всех двигателях.
Поскольку развитие температуры в камере сгорания соответствующих двигателей протекает по-разному, необходимы свечи зажигания с различными показателями теплоты сгорания. Теплота сгорания выражается так называемым калильным числом. Это калильное число представляет собой среднюю температуру, измеренную на электродах и изоляторе и соответствующую нагрузке двигателя.
Если «искра проскакивает», NGK всегда на месте. Компания является поставщиком заводской комплектации для ведущих производителей легковых автомобилей и мотоциклов; она оснащает мощные автомобили Формулы 1, мотоциклы гоночного спорта и обычные автомобили в поседневном дорожном движении. Наиболее крупные производители двухколёсных транспортных средств, двигателей малой мощности и лодочных двигателей также ставят на технику NGK и, таким образом, на высокое качество. Поэтому в ассортименте продукции NGK есть подходящее изделие почти для каждого двигателя.
NGK устанавливает критерии выполнения высоких требований качества. С помощью прогрессивных технологий мы обеспечиваем стандарт мощности, выдерживающий экстремальные условия. В отношении ассортимента и услуг компания NGK не оставляет желать ничего лучшего.
Свечи зажигания NGK показали себя на деле и успешно работают. Эти свечи настоящие профессионалы, если дело касается увеличения мощности, при одновременном снижении нагрузки на окружающую среду.
По старой свече зажигания, демонтированной из двигателя, во виду её износа можно судить о том, хорошо ли работает двигатель. Свеча зажигания, извлечённая из исправно работающего двигателя, выглядит как «высушенная» – зоны вокруг электродов сухие, сероватые и имеют оттенки от белого, жёлтого до коричневого. Электроды, так же как и выступ изолятора, обычно не имеют явных признаков повреждения.
Нормальный внешний вид
Так выглядит исправная свеча зажигания. Бело-серое изменение цвета не вызывает опасений. Оно возникает из-за топливных присадок, которые сгорели не полностью и говорит о нормальном процессе сгорания.
Отложения
Здесь Вы видите свечу зажигания с сильными отложениями. Это может быть из-за плохого качества топлива, высокого расхода масла при механически изношенном двигателе или из-за сгорания охлаждающей жидкости при повреждённом уплотнении головки цилиндра; как следствие возникает калильное зажигание (отложения тлеют).
Разрушение изолятора
Разрушение изолятора, показанное на фотографии, может привести к повреждению двигателя. Причиной подобных поломок изолятора может быть применение неправильного крутящего момента или падение свечи зажигания на твёрдое основание (напр., на пол в мастерской).
Оплавление
В этой свече зажигания сплавились вместе средний и боковой электроды. Это происходит в случае перегрева свечи зажигания. При этом не исключено и оплавление поршня. Причиной может быть неправильный подбор свечи зажигания (неверное калильное число) или неисправность двигателя (горение с детонацией или калильное зажигание).
Закоптелость
Здесь Вы видите закоптившуюся свечу зажигания. Закоптелость возникает, если свеча зажигания часто эксплуатируется при температуре ниже температуры самоочищения (450 °C), например, если автомобиль проезжает только небольшие расстояния или, если выбрано неверное калильное число (слишком холодное).
При монтаже необходимо выполнить следующее:
Отсоединить имеющуюся свечу зажигания.
Перед демонтажом очистить сжатым воздухом возможно присутствующие в шахте отложения и загрязнения.
Выкрутить старую свечу зажигания.
Удалить грубые загрязнения в области отверстия свечи зажигания.
Вручную вкрутить свечу зажигания, насколько это возможно.
Не используйте свечи зажигания, упавшие без упаковки на твёрдое покрытие.
Установить на динамометрическом ключе нужный момент затяжки.
Надеть звёздочку динамометрического ключа прямо на натяжную гайку свечи зажигания и плотно её затянуть.
При свободном доступе замена свечей зажигания не представляет собой проблему для водителя автомобиля, но и при этой работе необходимо учитывать некоторые вещи.
Особенно в новых автомобилях важно иметь нужный инструмент. Иначе существует риск, что свечи будут повреждены при выкручивании или вкручивании.
Замену производить только при охлаждённом двигателе
Обычно двигатели оснащаются алюминиевыми головками цилиндров; поскольку алюминий сильнее расширяется при нагреве, чем свеча зажигания, свеча зажигания заедает. Поэтому замену свечей зажигания следует выполнять только при полностью охлаждённом двигателе.
(Следите за тем, чтобы вновь устанавливаемая свеча зажигания имела тот же тип, как и заменяемая свеча. Если Вы не уверены, какой тип свечи зажигания необходим для данной машины, посмотрите в нашем поисковике продукции или спросите специалиста NGK, либо проконсультируйтесь в Вашей мастерской.)
Возможно, Вы уже задавались вопросом, что означает буквенно-цифровая комбинация на свечах зажигания NGK и на их упаковках.
Комбинация из букв и цифр на каждой свече зажигания NGK – это не просто типовое обозначение, но и логическая формула, содержащая важную информацию о функции свечи зажигания.
Весь ассортимент NGK стандартизирован посредством этой формулы свечи зажигания, которая идентифицирует специфические свойства соответствующей свечи зажигания.
Это упрощает обращение со свечами зажигания NGK и их правильный подбор, а также заводскую комплектацию автопроизводителями и впоследствии – работу торговых фирм, мастерских и действия заказчика.
Типовое обозначение состоит из:
Комбинация букв (1-4) перед калильным числом обозначает диаметр резьбы, раствор шестигранного ключа, а также конструкцию.
5-я позиция (цифра) обозначает калильное число.
6-я буква обозначает длину резьбы.
7-я буква содержит информацию о специальной особенности конструкции свечи зажигания.
8-я позиция в виде цифры обозначает специальный межэлектродный зазор.
Значение кода NGK
Комбинация из букв и цифр на каждой свече зажигания NGK – это не просто типовое обозначение, но и логическая формула, содержащая важную информацию о функции свечи зажигания. (PDF, 120 KB)
1.1 Может ли применение недостаточного усилия при установке свечи быть причиной потери компрессии?
В случае применения недостаточного усилия при монтаже свечей существует вероятность того, что часть газов сгорания будет просачиваться по внешней стороне уплотнительной прокладки.
1. 2 Что может произойти, если применить чрезмерное усилие при монтаже свечи?
Если при затяжке свечей прикладывается чрезмерное усилие, могут возникнуть различные неприятные последствия. Например, часть отработанных газов может просачиваться по внутренней поверхности уплотнительной прокладки, может произойти поломка металлического корпуса, могут измениться калильные свойства свечи. Кроме этого боковой электрод может располагаться не в оптимальном положении в камере сгорания, что, соответственно, приводит к неоптимальному воспламенению.
1.3 Можно ли использовать свечу с интегрированным резистором вместо безрезисторной свечи?
Наличие в свече резистора несколько увеличивает нагрузку на катушку зажигания. Однако если катушка исправна и справляется со своей задачей, никаких проблем при использовании резисторной свечи не будет. Более того, наличие резистора обеспечивает хорошее подавление электрического шума, который возникает при искрообразовании, что обеспечивает бесперебойную работу различных электронных систем автомобиля.
1.4 Какое влияние оказывают электроды на воспламенение?
Электроды, помимо того, что создают искру, сами оказывают существенное влияние на воспламенение. Электроды забирают часть энергии воспламенения благодаря хорошим теплопроводящим свойствам. Но в первую очередь, они являются помехой на пути распространения фронта пламени. Это влияние можно снизить, если использовать свечи с тонким иридиевым электродом.
1.5 В чём преимущество иридиевой свечи?
Иридий – очень тугоплавкий металл. Благодаря этому свойству не только увеличивается ресурс свечи, но и появляется возможность сделать центральный электрод очень тонким. Снижается влияние электродов на распространение фронта пламени, воспламенение становится более эффективным, что обеспечивает повышенную мощность и, одновременно, меньший расход топлива.
1.6 В чём особенность гибридных свечей зажигания?
Гибридные свечи имеют один основной боковой электрод и два дополнительных. В штатном режиме искрообразование происходит между центральным и основным боковым электродами. В неоптимальном режиме работы, в случае образования на изоляторе проводящего нагара, удаётся избежать пропусков зажигания с помощью технологии полуповерхностного разряда, который происходит между центральным и дополнительными «страховочными» боковыми электродами.
1.7 Если на свече произошёл поверхностный пробой между контактным терминалом и металлическим корпусом, возможно ли повторное использование такой свечи?
После того как произошёл поверхностный пробой, на изоляторе остаются проводящие углеродистые отложения в виде чёрной полосы (след от выгорания внутренней части свечного наконечника вдоль линии пробоя). Поэтому даже использование новых высоковольтных проводов не предотвратит повторного пробоя по тому же пути.
1.8 Если внутренняя часть изолятора свечи отломилась и попала в камеру сгорания, может ли она повредить двигатель?
К счастью, как правило, кусочек изолятора вылетает через выпускной клапан. Однако, в самом плохом случае, такая частичка может застрять в седле клапана или остаться в камере сгорания, и тогда вероятно повреждение двигателя.
1.9 Что происходит быстрее – искровая эрозия центрального электрода или бокового электрода?
Обычно искра перескакивает с центрального электрода на боковой, в этом случае быстрее происходит эрозия центрального электрода. Однако, в биполярной системе зажигания ситуация может быть обратной
Свечи с резистором и без разница
Конструкция стандартной и резисторной свечей зажигания
Рис. Конструкция свечи зажигания
На рисунке показана стандартная и резисторная свечи зажигания. Центральный электрод связан с главным выводом стержня. Электрод сделай из сплава на основе никеля. В некоторых случаях используются даже серебро и платина. Если в электроде использован медный сердечник, это улучшает отвод тепла.
Изоляционный материал — керамика очень высокой чистоты, обычно окись алюминия Аl2O1, (чистота 95%). Изолятор заключен в металлический корпус и по внешней поверхности покрыт материалом со следующими свойствами:
Вышеупомянутый список дан только для справки, поскольку реальные значения при относительно небольших производственных изменениях могут широко меняться. Электропроводный стержень из стеклокерамики между центральным электродом и выводом используется в качестве резистора. Этот резистор имеет две функции:
предотвратить выгорание центрального электрода
снизить радиопомехи
В обоих случаях достигается желательный эффект, потому что резистор ограничивает ток искры в момент зажигания.
Пробой, или разряд, по внешней стороне изолятора свечи предотвращается ребрами, которые эффективно увеличивают поверхностное расстояние от вывода свечи до металлической крепежной гайки, которая, конечно, электрически связана с корпусом двигателя, то есть землей.
Toyota Corolla Levin AE91 mt С52 engine EFI-S › Бортжурнал › решил провести эксперимент поставить свечи без резистора
под 16 ключ нашел только модель ngk BCP7ET 160 руб шт как то наткнулся на ролик в ютюбе где ясно показано что без резистора свеча выдает более мощную искру это должно сказаться на сгорании топлива в лучшую сторону Ширина зева гаечного ключа: 16,0 mm Внешняя резьба [мм]: 14,0 Длина резьбы [мм]: 19 Свеча зажигания: откручивающееся SAE-подключение Зазор между электродами [мм]: 5,2 Свеча зажигания: Никелевый электрод Свеча зажигания: 3 электрода массы
Свеча зажигания: бех помехоподавления –в этом вся фишка Свеча зажигания: с плоским седлом ставил и дензо тт не впечатлило сейчас стоит оригинал и паспортный зазор 0. 8 так называемый резистор призван для подавления электромагнитных помех которые могут влиять на работу остальной электрике в авто (как ездили раньше наши папы и дедушки когда таких свечей не было не пойму) как показывают тесты на которых наткнулся в сетях одноэлектродные свечи на предельных оборотах начинают терять свойства может кто то скажет что мне делать нечего я соглашусь но меня реально торнуло потому буду пробовать вот вот придут свечи о результатах отпишусь
сегодня 17го января 2014 г 16 градусный мороз не смог отвлеч меня от установки свечей демоны NGK которые вселились меня грели мою душу в итоге заметил следущее: единственное что я сделал увеличил зазор между электродами до 0.9
более ровная работа двигателя моментальный легкий запуск когда трогался с места ощутил более быструю реакцию мотора звук с выхлопа стал громче возможно от того что смесь стала лучше сгорать про расход напишу позднее этак про расход ездил к братану который служит в армию по трассе ложил стрелку 160 -170 удивило то что теперь при жестких режимах почти до редлайна расход меньше свечи работают эффективнее короче раньше заправлял 1000р на дорогу в бак по приезду оставался мизер теперь тот же растояние преодолеваю на 800 рублях и остается бенза больше в два раза я доволен эксперимент закончен всех кулибиных типо меня приветствую ))
Свеча зажигания с резистором
Изобретение относится к электрооборудованию автомобилей. Свеча зажигания содержит корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, принимающийся пружиной к контактной головке, причем резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора. Изобретение позволяет повысить надежность свечи зажигания. 1 ил.
Изобретение относится к электрооборудованию автомобилей, в частности к свечам зажигания для двигателей внутреннего сгорания (ДВС).
Известна свеча зажигания для ДВС, содержащая корпус с экраном и боковым электродом, установленный в корпусе изолятор со ступенчатым отверстием, в котором последовательно размещены центральный электрод с контактом и вкладыш с помехоподавительным резистором, причем вкладыш снабжен цилиндрическим корпусом из изоляционного материала, на торцах которого размещены верхняя и нижняя клеммы [1].
Упомянутая свеча используется только для специальных двигателей, отличается дороговизной, имеет большие габариты, кроме того, резистор размещен внутри экрана, что усложняет конструкцию свечи.
Наиболее близкой по технической сущности к изобретению является свеча зажигания с резистором, содержащая корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены при помощи токопроводящего герметика, резистор, выполненный из материала, содержащего 1 – 30 мас.% окиси тантала, 63-98 мас.% окиси олова, 0,7-9,9 мас.% окиси сурьмы, покрытый стеклом с низкой температурой плавления [2].
Конструкция данной свечи имеет ряд недостатков. Резистор состоит из ряда химических соединений, в связи с чем номинальное значение этого сопротивления имеет большой допуск и в процессе эксплуатации значительно изменяется. При увеличении сопротивления уменьшается энергия разряда на свече, при уменьшении сопротивления резистор не выполняет свои помехоподавляющие функции. Кроме того, наличие резьбового соединения контактной головки с изолятором осложняет конструкцию и ухудшает надежность свечи, так как в процессе эксплуатации контактная головка может самоотворачиваться.
Задачей изобретения является повышение надежности резисторной свечи и высокая стабильность параметров омического сопротивления.
Это достигается тем, что у свечи зажигания с резистором, содержащей корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, прижимающийся пружиной к контактной головке, резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора.
На чертеже изображена свеча зажигания с резистором.
Свеча состоит из корпуса 1 с боковым электродом 2, в котором закреплен изолятор 3. В изоляторе 3 с помощью токопроводящего герметика 4 закреплены центральный электрод 5 и контактный стержень 6. Помехоподавительный резистор 7, выполненный из проволоки с высоким внутренним сопротивлением, прижат пружиной 8 к контактной головке 9, прикрепленной к изолятору 3 посредством стакана 10, края которого завальцованы в кольцевую канавку изолятора 3, образуя неразборное соединение.
Свеча работает следующим образом.
Системой зажигания создается импульс высокого электрического напряжения, который передается на центральный электрод 5 свечи зажигания, в результате чего в искровом промежутке между боковым электродом 2 и центральным электродом 5 возникает электрический разряд в виде искры, которая зажигает рабочую смесь.
Использование предлагаемого технического решения по сравнению с известными обеспечивает создание свечи зажигания повышенной надежности и со стабильными параметрами омического сопротивления.
Повышенная надежность свечи обеспечивается за счет прикрепления контактной головки к изолятору посредством завальцовки стакана, а также за счет выполнения резистора из проволоки с высоким внутренним сопротивлением, что, кроме того, позволяет получать номинальное значение омического сопротивления с высокой степенью точности и в процессе эксплуатации стабильные параметры сопротивления.
Свеча зажигания с резистором, содержащая корпус с боковым электродом, изолятор, в котором центральный электрод и контактный стержень закреплены с помощью токопроводящего герметика, помехоподавительный резистор, прижимающийся пружиной к контактной головке, отличающаяся тем, что резистор выполнен из проволоки с высоким внутренним сопротивлением, а контактная головка прикреплена к изолятору с помощью стакана, края которого завальцованы в кольцевую канавку изолятора.
Карманная молния — Автомобильный журнал «Турбо»
Казалось бы, сколько уже говорено об автомобильных свечах – нужно ли еще? Поговорим сегодня чуть подробнее об особенностях их работы, а для начала, чтобы не обижать «дизелистов», – о дизельных свечах накаливания. Тут все очень просто: у каждой такой свечи на кончике нагревательный элемент – этакая «электроплиточка». Перед запуском двигателя на свечу на несколько секунд подается напряжение (для легковых дизелей обычно 12 В). Кончик свечи раскаляется и прогревает камеру сгорания, чем создаются благоприятные условия для воспламенения смеси, а значит, и для легкого пуска. Затем напряжение со свечи снимается. Летом вы и не заметите одну-две нерабочие свечи, а вот холодной зимой необходима исправность всех нагревательных элементов. Проверить свечи накаливания проще некуда – «цэшкой», мультиметром или обычным пробником. Как лампочку для фонарика. Покажет прибор обрыв цепи, – меняй свечу.
Свеча зажигания в разрезе
Иное дело – свечи искровые. Многие десятки лет они подвергаются лишь «косметическим» усовершенствованиям, оставаясь по сути искровыми разрядниками многоразового действия. Если дизельные свечи еще как-то сравнимы с настоящей, «огневой» свечкой, то искровые ни в каком смысле на нее не похожи. Остается гадать, почему их когда-то так назвали.
С точки зрения электротехники, искровый разрядник – это два электрода, разделенные между собой изоляционным (диэлектрическим) материалом. В нашем случае – воздухом. Если на электроды подать напряжение, а затем постепенно его повышать, то при некоем «пороговом» значении произойдет «пробой» разрядника. Тут чуть подробней.
Как известно, проводник от изолятора отличается большим количеством «свободных» электронов, оторвавшихся от своих атомов; собственно, электроны и есть носители тока. Но даже в изоляторе, при высокой напряженности электрического поля, электроны стремятся уйти с орбит своих атомов в сторону положительного полюса (плюса) источника напряжения (у электронов отрицательный заряд, поэтому они и стремятся к «+»). И вот когда напряжение на электродах разрядника достигнет того самого критического (порогового) уровня, электроны дружно срываются с «насиженных» орбит и мчатся к «плюсу». В свою очередь атомы, потерявшие электроны, превращаются в положительные ионы. Они, ясное дело, тяготеют к «минусовому» электроду. Итак, изолятор «пробит»- возник ионизированный проводящий канал. Собственно, молния в небе – то же, что и искра в свече; разница лишь в масштабе.
Итак, между электродами свечи возник разряд; что же дальше? Если до разряда наша свеча практически никакого тока не потребляла, то при появлении искры аппетиты ее резко возрастают. Если мощности источника питания хватает, то разряд не прекратится, и «молния» становится постоянной – возникнет электрическая дуга. Тут уже не искровой, а дуговой разряд. Мало кто знает, что на рубеже XIX и XX веков, еще до электрической лампы накаливания, делались серьезные попытки массового производства именно дуговых ламп.
Надо сказать, искровой разряд – довольно разрушительное явление. За счет высоких энергий микрочастиц в момент разряда происходит сильная эрозия (разрушение) электродов. В основном в технике применяют разрядники защитного действия – такие есть в каждом телевизоре. На нефтехранилищах и других потенциально опасных объектах ставят молниеотводы – высокие мачты с заостренными штырями, устремленными в небо. Молния (или искра) охотнее попадает в заостренные, выделяющиеся на общем фоне предметы. Такие разрядники сработают в лучшем случае несколько раз за весь срок службы – они одиночного действия.
А наша бедная свеча работает в ужасных условиях: во-первых, под высоким давлением (до 50 бар) при воспламенении смеси в цилиндре. Во-вторых, при жесткой температуре (до 2500° С) – в ходе сгорания смеси. В-третьих, в среде топливовоздушной смеси, которая намного агрессивней, чем обычный воздух. И самое-то главное: при хороших оборотах свече приходится выдавать искру много десятков раз в секунду!
Остается удивляться, что обычная свеча (не подделка, конечно) способна отходить аж 20-30 тыс. км, а то и больше.
Автомобильная свеча – ты холодна иль горяча?
Владельцы машин с карбюраторными двигателями наверняка знают: ключ вынимается из замка, а двигатель, вместо того, чтоб заглохнуть, пытается сделать еще несколько оборотов. «Ишь ты – детонация! Бензин – дерьмо!» – сокрушаются водители. А детонация тут как раз и ни при чем. Такой эффект называется «калильным» зажиганием. То есть, электроды свечи настолько раскалены, что воспламенение происходит от контакта с ними сжатой смеси. Скорее всего, свеча выбрана неверно.
Разберемся подробнее: что такое «горячая» и «холодная» свечи? Чтобы свеча сама очищалась от нагара, неизбежно возникающего при работе двигателя, ей нужна температура в 400-900°С. Если свеча нагревается сильней, начнется оплавление электродов, разрушение изолятора, а самое главное, возможно то самое калильное зажигание. Если же температура ниже, свеча обрастает нагаром, который не успевает выгорать; и соответственно перестанет работать.
Горячая (слева) и холодная свечи
Чтобы держать правильную температуру, нужно определенное тепловое сопротивление на переходе «центральный электрод – корпус свечи». Если сопротивление велико, свеча считается «горячей», то есть более склонной к перегреву, чем «холодная», у которой теплоотвод хороший (низкое тепловое сопротивление). При изготовлении свечей тепловое сопротивление задается длиной конуса изолятора: чем он длиннее, тем выше тепловое сопротивление, а значит, свеча «горячее».
Чтобы как-то классифицировать свечи по теплопроводности, придумали «калильное число». Показатель совершенно условный и относительный, и искать в нем глубокий физический смысл не стоит. Тем более, у разных фирм «калильное число» совершенно разное. Вот отечественная свеча А17 ДВР. Ее аналог от NGK – BPR6ES, а от DENSO – W20EXR.
В первой маркировке калильное число – 17, во второй – 6, а в третьей – 20. А между тем, речь идет об одной и той же свече. Пожалуй, стоит помнить только вот что: если число мало, – свеча горячая, если велико, – холодная.
Малофорсированным двигателям подходят сравнительно горячие свечи, форсированным лучше похолодней. Лучше применять те свечи, которые рекомендуются для вашего двигателя по сервисной инструкции.
На дальние расстояния предпочтительны холодные свечи, ибо потребуется хорошее рассеяние выделяемого тепла. Горячие свечи способны вызвать здесь калильное зажигание. А «городской» цикл – с малыми пробегами, частыми остановками и продолжительным «холостым ходом» – располагает к горячим свечам, так как холодные в таком режиме не всегда самоочищаются.
Резистор как насущная необходимость
Уже говорилось, зачем нужны резисторы в цепи искровой свечи зажигания. Хотя они и ограничивают ток разряда и снижают мощность искры, их присутствие оправдано. Невидимый мир вокруг нас пронизан тысячами каналов радиосвязи, телевидения, телеметрии и другими последствиями массового применения «информационных технологий». Теснота в эфире такая, что за распределением частот следят многочисленные организации. Теперь представьте: слушаете вы симфонический оркестр, который играет что-то тихое и завораживающее, как вдруг в зал влетает мужик с банным тазом, и принимается что есть мочи в него колотить. Вот примерно так неисправная система зажигания врывается в душевный разговор по «мобильнику».
Беда в том, что тот самый ионизированный канал, о котором мы уже говорили, способен генерировать радиоволны – причем достаточно сильные и в широком диапазоне спектра, заглушая все подряд. Хорошо хоть двигатель и кузов из металла, что позволяет частично экранировать вредные помехи. Единственный способ подавления помех – уменьшить ток разряда. Вспоминаем закон Ома: I=U/R. Чем больше сопротивление, тем меньше ток. Резисторы (сопротивления) есть в катушке, распределителе, в высоковольтных проводах, да еще и в самой свече сидит резистор в несколько килоом. Что поделаешь, – надо! Кстати, при пониженном токе разряда износ электродов свечей меньше.
Эквивалентная схема свечи
Еще один смысл внутреннего резистора – пологая (без пиков и выбросов) характеристика излучения помех. Взгляните на эквивалентную схему свечи: у нее есть «паразитные» – или конструктивно обусловленные – емкость С и индуктивность L. На рабочих оборотах двигателя (много десятков Гц) их влияние незаметно, поскольку С и L ничтожно малы.
Однако на высоких частотах (десятки МГц и больше) два элемента образуют колебательный контур – со своими резонансными частотами. Такой контур способен сильно увеличить амплитуду излучения помех на частотах, кратной своей резонансной. А включение в контур резистора увеличивает потери, понижает так называемую «добротность» контура, и его резонансные свойства резко слабеют.
Большой зазор – движку позор
Как ни хороша фирменная свеча, а по мере эксплуатации зазор между электродами неизбежно увеличивается. По данным NGK, нормальный темп расширения зазора – 0,01-0,02 мм на 1000 км пробега (для 4-тактных двигателей). Чрезмерное увеличение зазора довольно опасно. Ведь в бесконтактной системе зажигания он и так порой за миллиметр. Дальнейшее его увеличение «напрягает» систему зажигания, требуя усиленный (по амплитуде) импульс. Появляется опасность пробоя самой катушки, крышки распределителя, проводов, подсвечников (особенно, если они уже неновые). Кроме того, затрудняется искрообразование и, по некоторым данным, несколько увеличивается расход топлива.
Пусть сказанное не заставит вас каждые 500 км вывинчивать свечи и поспешно мерить зазор. Но после 8 или 10 тыс. уже не помешает.
Нормальный вид электродов
Продуценты в меру сил и возможностей идут на ухищрения, тормозящие рост зазора. Так, иногда применяется хитрый профиль бокового электрода – в сечении как перевернутая буква «П». Образуются две острые кромки. А микромолния проскакивает охотней между заостренными предметами. Такой профиль как бы выносит искру из-под центрального электрода чуть в сторону, эффективней поджигая смесь. Такое решение нашла компания DENSO. Она же применяет медно-кордированные средние электроды в медно-стеклянной изоляции, которая гарантирует газонепроницаемое соединение.
Форма электродов DENSO
Кто-то заметит, что, регулярно выставляя зазор, удается проехать и много дальше 30 тыс. км. Удается. Но, во-первых, острые кромки электродов постепенно разрушаются и сглаживаются. Во-вторых, изолятор загрязняется нагаром как в обратимой (нагар выгорает), так и в необратимой (что-то не выгорает и остается) формах. Возникает утечка тока через изолятор; в конечном счете искрообразование сильно затрудняется, снижаются мощность и качество искры. Ну, а в-третьих, работающая в жестких температурно-вибрационных условиях свеча со временем теряет свою прочность, и в конце концов (такие случаи известны) от нее отваливается электрод, «вживлясь» в днище поршня или попадая куда-нибудь под клапан. Так что «экономия» выходит боком.
Есть свечи с 2-3 боковыми электродами; дескать, один из зазоров увеличится, и искра автоматически перейдет на соседний электрод, затем на 3-й. Срок службы, казалось бы, возрастает пропорционально числу электродов. Все бы хорошо, но есть данные, что такие свечи искажают картину сгорания смеси – именно из-за дополнительных электродов. Как повлияет на экономичность, приемистость, детонационные процессы в том или ином двигателе, сказать сложно.
А вот платиновые (и особенно иридиевые) свечи – действительно реальный шаг вперед. Не стану утверждать, пока сам не испробую или не получу отзывы «из первых рук». Так вот, кто применял иридиевые свечи, остались довольны. Отмечается некоторое снижение расхода топлива и улучшение приемистости автомобиля. Хотя, казалось бы, искра – она и в Африке искра. Дело, видимо, в том, что у платиновых и иридиевых свечей довольно тонкий центральный электрод (0,4-0,7 мм), что облегчает искрообразование и делает искру более сильной и «выраженной». Собственно, отсюда все плюсы. Сами же благородные металлы лишь защищают тонкий электрод от быстрого износа. Такие свечи способны пробежать до 100 тыс. км (в российских условиях, конечно, меньше) и незаменимы для машин с двигателями, где свечи расположены в труднодоступных местах.
Вскрытие показало
У искровых свечей есть важное свойство: по их состоянию можно оценить работу вашего двигателя. Для объективности картины рекомендуется перед диагностикой проехать с равномерной скоростью 200-300 км. Для «чистоты эксперимента» лучше прежде установить новые исправные свечи. После пробега нужно немного охладить двигатель и аккуратно вывернуть свечи. Прежде всего, у свечей должен быть одинаковый вид. Значит, цилиндры работают в примерно равных условиях, что есть хорошо. Если на изоляторе легкий золотистый, светлокоричневый или серенький налет, электроды относительно чистые, а на торце резьбовой части – тонкий темный нагарный поясок, порадуйтесь и продолжайте ездить: режим работы вашего двигателя близок к оптимальному. Если, например, внешний вид одной свечи сильно отличается от остальных, ее следует заменить и повторить эксперимент; всегда возможно, что новая свеча «с брачком». Но когда и после вторичной проверки подменная свеча опять заметно отличается от других, – требуется ремонт. Либо зажигание на цилиндр подается неправильно (или не подается вообще), либо что-то с питанием («заливает» инжектор), или же что-то не то попадает в цилиндр – масло, к примеру, или тосол.
Отложение нагара – «пушистая» сажа на электроде и изоляторе. Причины: переобогащенная смесь, загрязнение воздушного фильтра, слишком позднее зажигание.
Слишком светлый, почти белый цвет изолятора свечи (в сочетании с голубоватым оттенком корпуса и слегка оплавленными электродами) свидетельствует о бедной смеси, раннем зажигании, нагарообразовании в цилиндрах, о плохом контакте свечи с высоковольтным проводом. Или же о том, что свеча слишком «горячая» для условий эксплуатации автомобиля.
В последнее время высокооктановые бензины выпускают с присадками – антидетонаторами на основе железа. Они придают налету на изоляторе цвет от красноватого до кирпично-красного – в зависимости от концентрации присадки. На таком топливе диагностику «по свечам» лучше не проводить, а применить Аи-92 без оных присадок.
Какие свечи лучше?
Лучше те, что рекомендованы для вашего двигателя. Лучше фирменные, чем поддельные. Лучше новые, чем б/у. А если серьезно?
У владельцев отечественных авто как-то не возникает проблем с выбором – свечи недорогие, да и очень многие продуценты поставляют свечи для наших двигателей.
В то же время владельцы «японок» порой теряются перед прилавком. И со мной происходило то же. Ставил и NGK, и DENSO, и BRISK. Плохих свечей среди них нет, все работали примерно одинаково. Если же говорить о мелочах, то у NGK вскоре после установки по изолятору пошли вверх коричневатые «лисьи хвосты». Прорыв газов? Продавец ознакомил меня с фирменным «разъяснительным» журналом: там свеча NGK приплясывала, улыбалась, показывая на свои бока с подобными следами, и утверждала, что «ей хорошо». Дескать, никакой не прорыв газов, а электростатическое притягивание различных частиц (в том числе масла). Подумалось: откуда в свечной шахте взяться маслу? По наблюдениям за свечами DENSO обнаружилось, что если у них и есть подобный эффект, то выражен он много слабее и становится заметным значительно позже. С тех пор применяю DENSO и вполне ими доволен.
Если вы не знаете, какие свечи нужны вашему двигателю, вспомните, что у большинства «японок» на подкапотной табличке рекомендованные марки свечей. Часто кодировки приводятся и для NGK, и для DENSO. Нет таблички? Не беда. В любом серьезном магазине есть каталоги, и вам порекомендуют свечи под ваше авто.
Вообще же, какие свечи ни применять, следует всегда брать с собой комплект новых, заведомо исправных. Не так уж дорого и места много не займет, зато в дальней дороге выручит. То же пожелаю и на предмет высоковольтных проводов.
Таблица соответствия свечей NGK и DENSO
Новое. Двигатель на интернет-аукционе Au.ru
Производитель: NGKNGK Артикул: BP6ES Описание детали: Свеча зажигания Характеристики: Расстояние между электродами: 1, 0,6, 0,7, 0,8, 0,9 Мощность стартера [кВт]: 50 Необходимое количество: 4, 6 Ширина зева гаечного ключа: 20,8 mm Внешняя резьба [мм]: 14,0 мм Длина резьбы [мм]: 19 мм Свеча зажигания: 1 электрод массы, бех помехоподавления, Никелевый электрод, откручивающееся SAE-подключение, с плоским седлом Зазор между электродами [мм]: 3 мм
Оригинальные номера (OEM): KIA (HYUNDAI/KIA): 00259-18110 KUBOTA: 13078-67716 MAZDA: 0259-18-110 MERCEDES-BENZ: 002 159 24 03 / 002 159 28 03 / 002 159 41 03 / 002 159 42 03 SUZUKI: 09482-00118 / 09482-00177 TOYOTA: 04195-34150 ПРИМЕНЕНИЕ К АВТОМОБИЛЯМ: Alfa Romeo [Альфа Ромео] 145 (930) 146 (930) 164 (164) 164 седан (164) 168 (164) 33 (905) 33 (907A) 33 Sportwagon (905A) 33 Sportwagon (907B) 75 (162B) 75 седан (162B) 90 (162) ALFASUD (901) ALFASUD Giardinetta (904) ALFASUD Sprint (902. A) ALFETTA (116) ALFETTA GT (116) ALFETTA седан (116) ARNA (920) GIULIA GIULIA седан SPIDER (105) SPIDER (115) Aston Martin [Астон Мартин] DBS Audi [Ауди] 100 (43, C2) 100 (44, 44Q, C3) 100 (C1) 100 Avant (43, C2) 100 Avant (44, 44Q, C3) 100 седан (43, C2) 100 седан (C1) 50 (86) 500 (43, C2) 500 (44, 44Q, C3) 60 60 Variant 75 75 Variant 75 седан 80 (80, 82, B1) 80 (81, 85, B2) 80 седан (81, 85, B2) COUPE (81, 85) FOX (80, 82, B1) FOX седан (80, 82, B1) SUPER 90 SUPER 90 седан BMW [Бмв] 02 (E10) 02 Touring (E6) 02 кабрио (E10) 02 седан (E10) 1500-2000 1500-2000 седан 1600 GT купе 2000-3.2 купе (E9) 2500-3.3 (E3) 2500-3.3 седан (E3) 3 (E21) 3 седан (E21) 5 (E12) 5 седан (E12) Citroen [Ситроен] AMI AMI универсал C25 c бортовой платформой/ходовая часть (280_, 290_) C25 автобус (280_, 290_) C25 фургон (280_, 290_) GS GS универсал SM Fiat [Фиат] 124 124 Familiare 124 Spider 124 седан 126 127 131 132 132 седан 1500 кабрио 1500-2300 1500-2300 седан DUCATO c бортовой платформой/ходовая часть (230) DUCATO c бортовой платформой/ходовая часть (280) DUCATO c бортовой платформой/ходовая часть (290) DUCATO Panorama (280) DUCATO Panorama (290) DUCATO автобус (230) DUCATO фургон (230L) DUCATO фургон (280) X 1/9 (128 AS) Ford [Форд] CAPRI (ECJ) ESCORT (AFH, ATH) ESCORT I (AFH, ATH) ESCORT I универсал (ADH) ESCORT II (ATH) ESCORT Mk II (ATH) ESCORT универсал (ADH) GRANADA (GU) GRANADA универсал (GNU) TAUNUS 15M (28G) TAUNUS 15M (29G) TAUNUS 15M купе (23G) TAUNUS 17M (31F) TAUNUS 17M (32F) TAUNUS 17M Turnier (36F) TAUNUS 17M купе (33F) TAUNUS 20M TAUNUS 20M (41F) TAUNUS 20M (42F) TAUNUS 20M Turnier TAUNUS 20M Turnier (46F) TAUNUS 20M XL (51F) TAUNUS 20M XL (52F) TAUNUS 20M XL купе (53F) TAUNUS 20M купе (43F) Isuzu [Исузу] MIDI фургон (98000N) Lada [Лада] 1200-1500 универсал 1200-1600 CEVARO (2108, 2109) DIVA (21099) KALINKA (2105) KALINKA универсал (2104) LAIKA (2105) NIVA (2121) NOVA (2105) NOVA универсал (2104) RIVA (2105) RIVA универсал (2104) SABLE (21099) SABLE седан (21099) SAGONA (21099) SAMARA (2108, 2109) SAMARA FORMA (21099) TOSCANA (2107) TOSCANA седан (2107) Lancia [Лянча] DELTA II (836) DELTA Mk II (836) Land Rover [Лэнд Ровер] 90/110 (DHMC) Maserati [Мазерати] MERAK Mercedes-Benz [Мерседес-Бенц] /8 (W114) /8 (W115) /8 купе (W114) /8 седан (W114) /8 седан (W115) COUPE (C123) G-CLASS (W460) G-CLASS (W463) HECKFLOSSE (W110) HECKFLOSSE (W111, W112) KOMBI универсал (S123) PONTON (W121) PONTON седан (W121) S-CLASS (W108, W109) S-CLASS (W116) S-CLASS (W126) S-CLASS купе (C126) S-CLASS седан (W108, W109) S-CLASS седан (W116) S-CLASS седан (W126) SL (R107) SL купе (C107) T1 автобус (601) седан (W123) MG [МГ] MGB GT MGB кабрио Mitsubishi [Митсубиси] CORDIA (A21_A, AB) NIMBUS (D0_V/W, UA, UB, UC) SPACE WAGON (D0_V/W) Nissan [Ниссан] 720 (720) PICK UP (720) SUNNY II купе (B12) SUNNY Mk II купе (B12) Opel [Опель] REKORD D REKORD D универсал Peugeot [Пежо] 505 (551A) 505 универсал (551D) Renault [Рено] 15 (130_) 16 (115_) 17 18 (134_) 18 Variable (135_) 18 седан (134_) 18 универсал (135_) 18 фургон 19 II (B/C53_) 19 II Cabriolet (D53_, 853_) 19 II Chamade (L53_) 19 Mk II (B/C53_) 19 Mk II кабрио (D53_, 853_) 19 Mk II седан (L53_) 20 (127_) 21 седан (L48_) 5 (122_) 5 фургон (238_) CLIO (B/C57_, 5/357_) CLIO I (B/C57_, 5/357_) EXPRESS фургон (F40_, G40_) EXTRA Van (F40_, G40_) EXTRA фургон (F40_, G40_) FUEGO (136_) MASTER I c бортовой платформой/ходовая часть (P__) MASTER I Van (T__) MASTER I автобус (T__) MASTER I фургон (T__) RAPID фургон (F40_, G40_) TRAFIC c бортовой платформой/ходовая часть (P6) TRAFIC c бортовой платформой/ходовая часть (PXX) TRAFIC Van (T1, T3, T4) TRAFIC Van (TXX) TRAFIC автобус (T5, T6, T7) TRAFIC автобус (TXW) TRAFIC фургон (T1, T3, T4) TRAFIC фургон (TXX) Rover [Ровер] 2000-3500 хетчбек (SD1) 2200-3500 (P6) 2200-3500 седан (P6) Saab [Сааб] 90 90 седан 900 (AC4, AM4) 900 I (AC4, AM4) 900 I Combi Coupe 900 хетчбек 95 Station Wagon 96 99 99 Combi Coupe 99 седан Seat [Сеат] 124 универсал 127 (127A) 128 133 850 IBIZA (021A) IBIZA I (021A) PANDA (141A) RITMO (138) RONDA (022A) Subaru [Субару] LEONE (AB) LEONE I (AB) LEONE I седан (AB) LEONE I универсал LEONE I хетчбек LEONE II LEONE II седан LEONE II универсал LEONE Mk II LEONE Mk II универсал LEONE универсал LEONE хетчбек Volkswagen [Фольксваген] CADDY (14) CADDY I (14) CADDY I пикап (14) CARAT (32B) CARAT универсал (32B) CORSAR (32B) CORSAR универсал (32B) DERBY (86) DERBY (86C, 80) GOLF (17) GOLF I (17) GOLF I Cabriolet (155) GOLF II (19E, 1G1) GOLF Mk II (19E, 1G1) GOLF кабрио (155) ILTIS (183) JETTA (16) JETTA I (16) JETTA I седан (16) JETTA II (19E, 1G2, 165) JETTA II седан (19E, 1G2, 165) JETTA Mk II (19E, 1G2, 165) K 70 (48) LT 28-35 I c бортовой платформой/ходовая часть (281-363) LT 28-35 I автобус (281-363) LT 28-35 I фургон (281-363) LT 40-55 I c бортовой платформой/ходовая часть (293-909) LT 40-55 I фургон (291-512) LT28-50 c бортовой платформой/ходовая часть (281-363) LT28-50 автобус (281-363) LT28-50 фургон (281-363) PASSAT (32) PASSAT (32B) PASSAT Variant (32B) PASSAT Variant (33) POLO (86) POLO (86C, 80) POLO CLASSIC (86C, 80) POLO купе (86C, 80) QUANTUM универсал (32B) RABBIT I (17) RABBIT I кабрио (155) SANTANA (32B) SCIROCCO (53) SCIROCCO (53B) Volvo [Вольво] 240 (P242, P244) 240 Kombi (P245) 240 седан (P242, P244) 240 универсал (P245) 340-360 (343, 345) 340-360 седан (344) 760 (704, 764) 760 седан (704, 764) Zaz [Заз] TAVRIJA (1102)
Свеча зажигания NGK BZ7HS-10, 3579 Код товара: 3579_BZ7HS10
Каталог товаров
Каталог товаров
Войти на сайт
Код товара: 3579_BZ7HS10
Товар не продаётся или закончился.
Последняя цена на 3 июн
370 ₽
Длина резьбы
12.7 мм
Тип контактной клеммы
Фиксированный
Производитель
NGK
Все характеристики
Характеристики
Диаметр резьбы
14 мм
Шаг резьбы
1,25 мм
Тип соединения
Выжимная шайба
Резистор
С резистором
Сопротивление резистора
Индуктивное
Длина резьбы
12. 7 мм
Размер шестигранного ключа
21 мм
Тип контактной клеммы
Фиксированный
Общая длина без резьбы
50,5 мм
Зазор между электродами
1 мм
Калильное число
7
Производитель
NGK
Страна производителя
Япония
Характеристика электродов
Материал центрального электрода
Никель
Тип центрального электрода
Стандартный
Диаметр центрального электрода
2,5 мм
Смещение центрального электрода вперед
0
Материал бокового электрода
Никель
Тип бокового электрода
Стандартный
Кол-во боковых электродов.
1
Аналог от других производителей

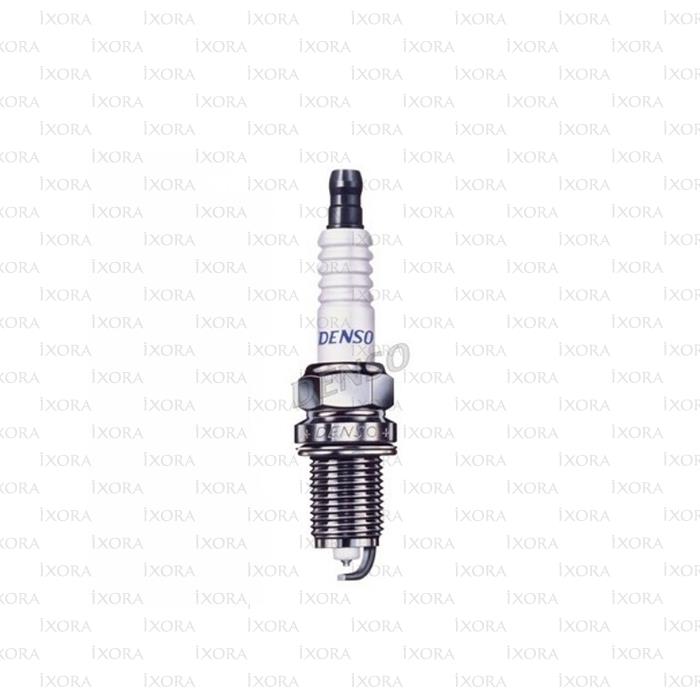

DENSO
W22FSR
Описание
Свеча зажигания важный элемент ДВС, от правильности подбора данной детали, зависит эффективность всего двигателя.
Примечание
Трехвалентное металлическое покрытие обеспечивает надежную антикоррозийную защиту. Керамический изолятор рифленой формы, обеспечивает лучшую теплоотдачу и предотвращает образование искры вне зоны электродов. Медный сердечник превосходно отводит тепло.
Особенности конструкции
Резистор — Постоянные колебания энергии в момент создания искры, образуют радиочастотные помехи. Данные помехи влияют на работу электростанций, радиопередатчиков и электронные блоки управления, в том числе и на блок управления двигателем. Как правило резистор имеет монолитную конструкцию изготовленную из графита и стекла, его задача упорядочить напряжение в центральном электроде, внутри свечи. Так как резистор имеет свое сопротивление, свечи не оснащенные им обладают более мощной искрой, так как уменьшены потери энергии на прохождение через центральный электрод. По этой причине большинство спортивных и гоночных двигателей используют именно свечи без резистора. Однако стоит отметить, что если производителем предусмотрена установка свечи с резистором, то установка свечи без него может пагубно повлиять на работу данного двигателя.
Остались вопросы?
Свяжитесь с нашими экспертами
Об этом товаре еще ничего не написали. Есть чем поделиться? Оставьте свой отзыв.
Написать отзыв
Вопрос про сопротивления в свечах и проводах зажигания — Автомобили
Ничего не изменится. Самое большое сопротивление в контуре — это сопротивление воздушного промежутка свечи (еще и под давлением!), следующее — это воздушный зазор на бегунке распределителя (если имеется).
Таким образом, прирастание сопротивления заметного влияния на разряд не окажет.
Как иллюстрация: автомобиль с распределителем имеет разную длину ВВ проводов от распределителя до свечей, соответственно и сопротивление проводов может различаться даже кратно, но перебоев-то из-за этого нет (на удаленных цилиндрах).
из-за низкого напряжения пробоя
Оно определяется исключительно параметрами в цилиндре, в искровом зазоре. Размер промежутка, радиус электродов, давление, остаточная ионизация. С момента пробоя промежутка его сопротивление стабильно и ограничивает напряжение. Хоть 100КВ катушка выдаст, но если в этом режиме на свече 7КВ, это и будет напряжением системы.
наличия искры в цилиндре будет меньше
Опять же не бесспорно. Частота колебательного контура сопротивлением проводов не определяется. Потери на сопротивлении проводов при начальных волнах незначительны, и начинают «работать» только когда разряд уже состоялся, после 2-4 волн, когдауже всё прогорело, энергия колебаний упала в разы и надо погасить паразитные (остаточные) колебания во вторичной цепи.
Ток
— Могу ли я использовать нихромовую проволоку для электронного зажигания свечи?
Сводка
Да, вы сможете заставить его работать
либо с помощью нихромовой проволоки непосредственно на фитиле
или, если этого недостаточно, с помощью спичечной головки. зажечь свечу и осветить голову нихромом.
Значение имеет не напряжение, а энергия. Вам, вероятно, понадобится ватт или два на свечу, чтобы сделать это хорошо.Многие батареи справятся с этим.
Нихром плавится при 1400 ° C, что намного выше температуры воспламенения свечи. Статья в Википедии о нихроме
Однако свойства воска и фитиля могут затруднить практическую реализацию. Получить быстрое и последовательное зажигание может быть «непросто».
Намного лучше было бы использовать нихром, обернутый вокруг спичечной головки. Вставьте спичку и петлю воспламенителя в каждую свечу рядом с фитилем. (Давным-давно я зажигал спичечные головки, используя медную проволоку, обернутую вокруг них, чтобы сформировать воспламенитель для другого материала.Это сработало хорошо и быстро.
Напряжение — не главная проблема зажигания. Чтобы добиться повышения температуры, вам нужна мощность и / или энергия. Мощность = Вт = вольт x ампер. Энергия = Ватт-секунды = мощность, интегрированная во времени.
Вам, вероятно, понадобится ватт или несколько, чтобы получить быстрое зажигание. Нихромовый или аналогичный провод может иметь такой размер, чтобы обеспечить нужный уровень мощности при имеющемся напряжении. Другой подходящей проволокой является «константан», который сделан из медно-никелевого сплава 55/45. Он широко доступен, и AFAIR имеет более высокое сопротивление для данной длины и диаметра, чем нихром.
на ватт, при 6 В вам нужно около 160 мА, при 3 В = 1/3 А, при 1 В = 1 А.
Батарейки
AA NimH могут обеспечить ток такой величины. Имейте в виду, что сопротивление в выводах и в любых соединениях может кардинально изменить результат при низких напряжениях.
Комментарий Википедии о температуре пламени говорит о 1400C в ядре и 1000C в среднем.
На этой странице говорится, что фитиль воспламеняется при температуре около 240 ° C, а воск испаряется при температуре ниже 650 ° C.
В этом очень красивом документе для предварительного исследования говорится, что воск вспыхивает при 204-270 ° C, а передняя точка — 238-260 ° C !!!
Это говорит о том, что Tmax в пламени составляет 1400 ° C, как и другие, но главная ценность — это многочисленные ссылки
Мощность
— Могу ли я использовать резисторы / конденсаторы для задержки включения цепи?
power — Могу ли я использовать резисторы / конденсаторы для задержки включения цепи? — Обмен электротехнического стека
Сеть обмена стеками
Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange
0
+0
Авторизоваться
Зарегистрироваться
Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществу
Кто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено
1к раз
\ $ \ begingroup \ $
Я переключил некоторые электронные свечи на питание от адаптера питания вместо батарей, но когда я их включил, я заметил, что все они теперь «мерцают» (что является особенностью) с одинаковой частотой, вероятно, потому, что все они используют одну и ту же схему. С батареями это не проблема, потому что вы включаете / выключаете их в разное время, но теперь все они включаются в одно и то же время, когда я подключаю их. Есть ли дешевый способ отложить их с разной скоростью, возможно с простыми пассивными компонентами?
Создан 10 апр.
Райан Децел
76588 серебряных знаков2020 бронзовых знаков
\ $ \ endgroup \ $ 5 \ $ \ begingroup \ $
Это невозможно сделать только с пассивными компонентами.Это потребует, чтобы ваши свечи включались / выключались при точном пороге напряжения, плюс RC-цепь, которая способна подавать любое разумное количество тока с задержкой в несколько секунд, будет иметь смешные значения компонентов.
Вместо этого вы можете реализовать одну из схем задержки таймера NE555, которую легко найти в Интернете. Или вы можете спроектировать схему самостоятельно. Вам понадобится:
RC-делитель для создания нарастающего напряжения
компаратор для преобразования этого напряжения в цифровой сигнал
делитель напряжения для генерации порогового значения для компаратора
активный переключатель (BJT, MOSFET), который будет включать свечу на основе цифрового сигнала
Может что то такое хорошо? Установите более высокие значения C для более высоких задержек. У вас будет задержка ~ 1 с на каждые добавленные 50 мкФ. Учтите падение напряжения на Q ~ 1 В. Используйте ссылку «смоделировать эту схему», затем в меню «Выполнить» «Моделирование во временной области», чтобы увидеть результаты.Используйте более низкие резисторы и более высокие конденсаторы, если ваши свечи потребляют более 10 мА.
смоделировать эту схему — Схема создана с помощью CircuitLab
Самый простой способ — напрямую изменить значение конденсатора на свече, что изменит поведение каждой свечи. В противном случае проблема может быть решена с помощью цепи RLC!
Создан 10 апр.
Голгот
12733 бронзовых знака
\ $ \ endgroup \ $ 5 \ $ \ begingroup \ $
Вы можете использовать простую схему синхронизации RC для каждой свечи, и вы можете изменить значение каждого конденсатора, чтобы получить желаемую задержку
Создан 10 апр.’18 в 15: 332018-04-10 15:33
\ $ \ endgroup \ $ 2
Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками задержка питания или задайте свой вопрос.
Электротехнический стек Exchange лучше всего работает с включенным JavaScript
Ваша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie
Настроить параметры
Как создать 5-канальный беспламенный имитатор светодиодной свечи: 16 шагов
Обычно в комплекте есть 2 предмета, которые люди могут захотеть поменять местами.
источник питания
светодиоды
Если вы просто собираетесь использовать детали, входящие в комплект, вы можете остановиться прямо здесь и перейти к следующему шагу. Если вы собираетесь менять источники питания и / или светодиоды, читайте дальше, так как это повлияет на значение резистора ограничения тока светодиода.
Для блока питания основными опциями являются либо батареи, либо адаптер переменного тока в постоянный.
Если используется адаптер переменного тока в постоянный, выберите что-нибудь из 3.Диапазон от 5 до 5,5 В. Чем выше, тем лучше для этого приложения. Особенно, если вы собираетесь использовать синие или белые светодиоды (из-за их высокого прямого напряжения они могут не работать на нижнем конце диапазона)
При использовании батарей диапазон перемещается от 4,5 В до 6 В.
Рекомендуемый рабочий диапазон микроконтроллера — до 5,5 В, но максимальный предел — 6,5 В. Батареи начинают работать с напряжением, немного превышающим указанное значение, но при разрядке быстро падает выходное напряжение. Чтобы максимально увеличить время автономной работы и яркость, мы устанавливаем микроконтроллер немного выше, чем рекомендуется, но ниже его максимального значения, когда батареи свежие.Батареи быстро опустятся до рекомендуемого диапазона после небольшой работы, поэтому не должны существенно влиять на работу или срок службы микроконтроллера. Если вы используете аккумуляторные батареи, это не проблема, так как они начнут работать при напряжении ниже 5,5 В на полностью заряженном аккумуляторе.
Еще одна вещь, которую следует учитывать при выборе источника питания, — это ток, потребляемый схемой. Самая большая нагрузка — светодиоды. Самый простой способ оценить потребляемый ток в цепи — это умножить ток светодиода (см. Следующий раздел) на 5 и прибавить 50 мА.При использовании адаптера переменного / постоянного тока убедитесь, что его выходная мощность превышает это число. При использовании батарей см. Примечания в следующем разделе.
Если вы хотите поменять светодиоды, примите во внимание следующее:
Когда вы выбираете светодиоды, водные прозрачные линзы, как правило, ярче и более сфокусированы в одном направлении. Единственными реальными ограничениями являются выходное напряжение источника питания и максимальный ток 200 мА на светодиод. При просмотре паспорта светодиода есть 2 числа, которые вам понадобятся для следующего раздела.
Минимальное / стандартное прямое напряжение (Примечание: убедитесь, что максимальное напряжение плюс 0,6 В меньше, чем напряжение вашего источника питания)
Максимальный рекомендуемый прямой ток (непрерывный НЕ импульсный / пиковый)
Как правило, вам нужно включить светодиоды при максимальном токе, чтобы получить самый яркий выход. Но это сократит срок службы батареи (при использовании батареек). Чтобы продлить срок службы батареи, уменьшите ток светодиода (измените ограничительный резистор) или используйте батареи большего размера (4x C, 4x D или даже фонарь на 6 В).
Для установки значения резистора ограничения тока светодиода используйте следующую формулу :
Rled = (Vsupply — Vfled) / Iled , где Rled = значение резистора в омах (ВСЕГДА округляется до следующего стандартного значения) Vsupply = напряжение вашего источника питания Vfled = минимальное / типичное для вашего светодиода напряжение в прямом направлении Iled = максимальный непрерывный прямой ток светодиода в A (примечание 1000mA = 1A)
В текущем комплекте у нас есть следующие значения
Vsupply = 6V (питание от аккумулятора) Vfled = 2. 1 В Iled = 50 мА => 0,05 А Итак: (6 — 2,1) / 0,05 = 78 Ом 78 Ом не является стандартным резистором 5%, поэтому округлите до следующего стандартного значения 82 Ом.
Светодиодные тыквенные свечи для разноцветных фонарей Джека на Хэллоуин, стр. 2
(продолжение предыдущей страницы)
Хотя эта статья посвящена замене свечи на светодиоды для тыкв на Хэллоуин,
Эти светодиодные схемы применимы к любому электронному проекту или устройству.
Прежде чем мы рассмотрим первую схему светодиодов, давайте определим подходящий источник питания и максимальное энергопотребление для замены тыквенной свечи.
Выбор источника питания светодиодной лампы
Можно использовать адаптер переменного тока от настенной бородавки, чтобы дешево запитать тыквенное светодиодное освещение.
Однако в темный вечер Хэллоуина шнуры могут споткнуться.
Также возможно, хотя и маловероятно, что оголенное соединение или провод также могут представлять опасность поражения электрическим током в дождливую или влажную погоду. Поэтому в рамках этого научного проекта мы не будем использовать электрические розетки.
Стандартные щелочные батареи на 9 В легко доступны, относительно доступны и компактны.
За исключением странных обстоятельств, они не представляют опасности поражения электрическим током.
Аккумулятор на 9В отлично поместится в тыкву.
Таким образом, источником питания для светодиодных фонарей в виде тыквы будет батарея на 9 В.
Определение максимальной мощности светодиодной цепи
На этикетке искусственной тыквы Funkins указано, что свечи использовать нельзя из-за опасности возгорания.При сгорании полиуретан выделяет неприятные токсичные газы, поэтому свечу туда ставить не стоит.
Предупреждающая табличка на искусственной тыкве Funkin.
Последнее предложение на предупредительной этикетке довольно забавное.
«Используется только в целях украшения».
Я ломал голову, пытаясь придумать другие возможные варианты использования искусственной тыквы.
Плавучее устройство? Футбольный мяч?
Люди пробовали сделать из этого пирог? (Мммм, жевательный. )
Я проверил температуру одиночной незакрытой свечи на высоте 10 см прямо над пламенем.
Температура была 180 по Фаренгейту!
На прошлых Хэллоуинах вы, возможно, заметили потемнение верхушки естественно влажной тыквы.
Вы можете себе представить, насколько опасно было бы поставить свечу в сухом огнеопасном замкнутом пространстве, например, в искусственной тыкве.
Не делай этого!
Удивительно, но свечи — неэффективные источники света (0.3 люмена на ватт).
То есть свечи производят гораздо больше тепла, чем света.
Сильно оклеветанная лампа накаливания (15 лм / Вт) в 50 раз эффективнее источника света, чем свеча.
В зависимости от того, кому вы верите, средний белый светодиод примерно в 100 раз эффективнее (30 лм / Вт), чем свеча.
Производитель Funkins заявляет, что допустима лампочка мощностью до 5 Вт.
К сожалению, мы не можем просто удвоить эту мощность для повышения эффективности светодиода по сравнению с лампочкой.
Вот почему: светодиоды выделяют большую часть своей энергии в виде тепла (80%),
тогда как лампы накаливания выделяют большую часть ненужной энергии в виде инфракрасного излучения (73%) и лишь немного в виде тепла (19%).
Я не буду пытаться подсчитать, сколько инфракрасной энергии поглощается тыквой и превращается в тепло.
На всякий случай я предполагаю, что искусственная тыква защищена от тепла светодиодного источника света мощностью до 1,19 Вт (19% / 80% * 5 Вт).
При относительно небольшом потреблении энергии температура в искусственных и настоящих тыквах будет намного ниже, чем при использовании свечи.
Кроме того, если мы сохраним схему ниже 0,9 Вт, стандартной емкости щелочной батареи (540 мАч) должно хватить как минимум на 5 часов.
0,9 Вт / 9 В = 0,1 А = 100 мА 540 мАч / 100 мА = 5,4 часа
Интернет-статья и книга
В зависимости от вашего опыта и настойчивости, оставшаяся часть этой веб-статьи предоставит достаточно контента для большинства людей, чтобы сделать светодиодные свечи.Однако для краткости эта веб-статья не дает подробных сведений об аккумуляторах, резисторах, светодиодах, мультиметрах и беспаечных макетах.
В моей книге «Роботостроение для начинающих» я предполагаю, что вы ничего не знаете об электронике.
В главах с 7 по 13 представлены пошаговые инструкции и объяснения того, как построить схему светодиодов, проверить и изменить ее.
После прочтения этой статьи, если вы заинтересованы в создании схем, но вам нужна дополнительная помощь в освоении электроники, купите книгу.
Первая светодиодная схема
Для начала давайте начнем с одного светодиода.
Схема светодиода с батареей 9 В, резистором 470 Ом и одним светодиодом любого цвета.
Обычное электричество течет от положительной клеммы батареи, через резистор, через светодиод, а затем обратно на другую клемму батареи.
Если вы вставите батарею или светодиод задом наперед, схема не будет работать.
(Резисторы можно устанавливать в любом направлении.)
Количество света, производимого светодиодом, регулируется резистором.
Чем больше света вырабатывается, тем больше потребляется энергии и выделяется больше тепла.
Хотя некоторые светодиоды поставляются со встроенными резисторами, большинство производителей не используют резистор, чтобы разработчик схемы мог выбрать яркость и уровень энергопотребления, соответствующие их проекту.
Хотя вы можете жаловаться на необходимость выбора, покупки и добавления резистора в свою схему, вы были бы недовольны, если бы не контролировали яркость светодиода.
Некоторые новички в электронике пытаются прикрепить светодиод непосредственно к батарее, не используя резистор.
В большинстве случаев светодиод будет мгновенно разрушен из-за слишком большого количества энергии.
Поэтому всегда используйте резистор.
Эксперты по электронике могут использовать несколько уловок, чтобы использовать светодиод без очевидного резистора, используя слабый источник питания (например, литиевый аккумулятор для часов),
путем питания светодиодов от полупроводникового чипа или путем точного согласования напряжения батареи с использованием напряжения светодиода.Но, вообще говоря, если вы подключите светодиод непосредственно к 9-вольтовой щелочной батарее, светодиод будет необратимо поврежден.
Я выбрал для этой схемы сопротивление резистора 470 Ом, чтобы можно было использовать любой цветной светодиод без риска повреждения.
Однако в целях безопасности номинал резистора не оптимизирован для максимальной яркости для всех цветов светодиодов.
Сборка светодиодной цепи
Эту электронную схему можно собрать пятью способами:
Вы можете припаять детали к печатной плате с отверстиями (макетная плата или специально разработанная светодиодная печатная плата) после экспериментов с беспаечной макетной платой.Это профессиональный подход.
В этой статье мы будем использовать метод №3, потому что беспаечные макеты проще всего использовать.
Кроме того, это позволяет вам быстро экспериментировать с собственными аранжировками.
Небольшую макетную плату без пайки можно приобрести в компании Electronix Express, деталь № 03MB101, по цене 2,70 доллара. А
В магазине RadioShack может быть сопоставимая плата (деталь № 276-175 за 4,49 доллара), однако, похоже, они уходят из бизнеса электронных запчастей.
Для всех простых проектов светодиодных свечей Pumpkin вам также понадобятся:
Разъем аккумулятора 9 В (пластиковая защелка с проводами, которые подключаются к аккумулятору).
Набор резисторов, но не менее 470 Ом, 220 Ом и 180 Ом.
Ассортимент сверхъярких светодиодов для сквозных отверстий (наиболее популярны размеры 5 мм или T1 3/4).
Некоторые мигающие светодиоды / мигающие светодиоды.
Если вам повезет, эти предметы можно будет купить в местной радиорубке.Но, если вы хотите сэкономить деньги и иметь лучший выбор, обратите внимание на такие интернет-магазины, как Electronix Express,
DigiKey, Mouser Electronics,
или Jameco Electronics.
Простая светодиодная схема, реализованная на макетной плате без пайки.
Посмотрите на отверстия в макете прототипа на фотографии выше. Подключите провода и выводы компонентов к одним и тем же точкам на макетной плате.
Если ваш светодиод не горит:
Убедитесь, что батарея свежая.Если вы не уверены, используйте цифровой мультиметр для измерения напряжения батареи.
Убедитесь, что цветные полосы на резисторе совпадают с желтым, пурпурным, коричневым (на конце может быть золото или серебро). Если вы не уверены, используйте цифровой мультиметр для измерения сопротивления резистора. 450-500 Ом — это нормально.
Попробуйте перевернуть светодиод. Может быть, он задом наперед?
Вставьте провода в отверстия до упора.
На данный момент у вас есть хорошая тестовая схема для проверки цвета и ориентации любого светодиода.(Он не такой модный, как тестер светодиодов, но подойдет.)
Однако яркости одного светодиода недостаточно, чтобы зажечь целую тыкву.
Давайте посмотрим, как добавить дополнительные светодиоды …
Задуйте эту светодиодную свечу Arduino!
Задуйте эту светодиодную свечу Arduino!
Команда Arduino — 21 августа 2018 г.
Светодиодные свечи
могут создать приятную атмосферу без риска возгорания.Хорошо это или плохо, но они обычно не реагируют на потоки воздуха , .
Пол Дитц, однако, показывает, что такая реакция на самом деле возможна, поскольку прямое падение напряжения светодиода зависит от того, насколько хорошо он рассеивает тепло из-за условий окружающего воздуха.
Это означает, что при включении светодиода результирующие изменения напряжения могут быть зафиксированы Arduino Uno.
Светодиоды предназначены для излучения света, но они также являются удивительно способными датчиками.Используя только Arduino UNO, светодиод и резистор, мы создадим горячий светодиодный анемометр, который измеряет скорость ветра и отключает светодиод на две секунды, когда обнаруживает, что вы дует на него. Вы можете использовать это, чтобы сделать интерфейсы с контролем дыхания или даже электронную свечу, которую вы можете задуть!
Как это работает?
Когда вы пропускаете ток через светодиод, его температура повышается. Величина подъема зависит от того, насколько эффективно вы его охлаждаете. Когда вы включаете горячий светодиод, дополнительное охлаждение снижает рабочую температуру.Мы можем обнаружить это, потому что прямое падение напряжения светодиода увеличивается по мере его охлаждения.
Схема очень проста и очень похожа на управление светодиодом. Единственное отличие состоит в том, что мы добавим дополнительный провод для измерения падения напряжения светодиода, когда он включен. Для хорошей работы вам нужно использовать очень маленький светодиод (я предлагаю использовать светодиод для поверхностного монтажа 0402), соединенный как можно более тонкими проводами. Это позволит светодиоду очень быстро нагреваться и охлаждаться и минимизировать потери тепла через провода.Изменения напряжения, которые мы ищем, составляют всего лишь милливольты — на самом краю того, что может быть надежно обнаружено с помощью аналоговых выводов UNO. Если светодиод опирается на что-то, что отводит тепло, возможно, он не сможет достаточно нагреться, поэтому лучше всего работает, если он находится в воздухе.
Как показано на видео ниже, он превратил эту концепцию в новую «свечу», задувая свой крошечный светодиод формата SMD 0402 снова и снова — как уловку свечу на день рождения!
Вы можете следить за любыми ответами на эту запись через RSS 2.0 корма.
Вы можете оставить отзыв или откликнуться со своего сайта.
Сделайте электронную свечу дома Схема
В предлагаемой схеме электронной свечи не используется воск, парафин или пламя, но устройство идеально имитирует обычную свечу. В основном он состоит из обычных электронных компонентов, таких как светодиоды и аккумулятор. Интересно то, что его можно потушить буквально струей воздуха.
Предлагаемая электронная светодиодная свечная схема позволяет избавиться от устаревших типов свечей, в которых для подсветки используется воск и огонь.Эта современная свеча не только дает лучшее освещение, чем традиционные свечи, но и служит намного дольше, а это тоже очень экономично.
Более того, создание проекта дома может быть очень увлекательным. Основные особенности этой электронной свечной схемы включают в себя более высокую освещенность, низкое энергопотребление, возможность автоматического включения при сбоях питания и возможность тушения, буквально «выдыхая». свеча.
Работа контура
ВНИМАНИЕ! ПРИ ОТКРЫВАНИИ И ПОДКЛЮЧЕНИИ К СЕТИ ПЕРЕМЕННОГО ТОКА КОНТУРА ЧРЕЗВЫЧАЙНО ОПАСНА ДЛЯ ПРИКОСНОВЕНИЯ ЦЕПИ, БЕЗ СОБЛЮДЕНИЯ СООТВЕТСТВУЮЩИХ МЕРЫ ПРЕДОСТОРОЖНОСТИ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ ПАРАЛИЗУ.
Перед изучением деталей схемы обратите внимание, что устройство работает с сетевым потенциалом переменного тока без какой-либо изоляции, поэтому может находиться под напряжением опасного уровня сети, которое может убить любого.
Поэтому рекомендуется соблюдать крайнюю осторожность и меры предосторожности при работе со строительством этого проекта.
Функционирование схемы можно понять по следующим пунктам:
Всю схему можно разделить на три отдельных каскада: бестрансформаторный источник питания, драйвер светодиода и каскад «затяжного» усилителя.
Части, содержащие C1, R10, R1 и Z1, образуют базовый каскад емкостного источника питания, который необходим для «осведомленности» схемы о доступности сетевого питания и для поддержания выключенного светодиода в определенных условиях.
Входная сеть подключена к R1 и C1. R1 следит за тем, чтобы начальные импульсные токи не попадали в цепь и не вызывали повреждения уязвимых частей.
При контроле перенапряжения через R1, C1 нормально проводит и подает ожидаемую величину тока в предыдущую секцию стабилитрона.
Стабилитрон ограничивает положительное полупериодное напряжение от C1 до указанного предела (здесь 12 вольт). Для отрицательных полупериодов стабилитрон действует как короткое замыкание и переключает их на землю. Это дополнительно помогает контролировать импульсные токи и сохранять вход в цепь в безопасных условиях.
Конденсатор C2 фильтрует выпрямленный постоянный ток из стабилитрона, так что идеальный постоянный ток становится доступным для схемы. Резистор R10 сохраняется для смещения транзистора T4, однако при наличии входной мощности база удерживается под положительным потенциалом и любой негатив от земли подавляется к основанию T4.Это ограничивает ток T4, и он остается выключенным.
Поскольку батарея подключена к эмиттеру, если Т4 и земля, она также остается отключенной, и напряжение не может достичь цепи. Таким образом, пока сетевой вход активен, питание от батареи удерживается отдельно от фактической схемы «светодиодной свечи», при этом светодиод остается выключенным.
В случае пропадания питания положительный потенциал на базе T4 исчезает, так что потенциал земли от R11 теперь легко проходит к основанию T4.
T4 проводит и позволяет напряжению батареи достигать его коллекторного плеча. Здесь напряжение батареи течет к плюсу предыдущего электронного блока, а также через C3 (только мгновенно). Однако это дробное напряжение от C3 переключает SCR на проводимость и фиксирует его даже после того, как C3 заряжается, и подавляет любой дальнейший ток затвора в SCR.
При фиксации SCR загорается светодиод, и он остается включенным до тех пор, пока отсутствует сетевое питание. Если сетевое питание восстанавливается, аккумулятор мгновенно отключается с помощью T4, возвращая схему в исходное положение, как описано выше.
Приведенное выше объяснение описывает источник питания и ступень переключения, соответствующие наличию или отсутствию входа переменного тока.
Однако в схеме есть еще одна интересная особенность гашения светодиода «выдуванием» воздуха, как мы обычно делаем с восковыми и пламенными свечами.
Эта функция становится доступной при отсутствии входа в сеть переменного тока, когда горит светодиод. Это делается путем «надувания» воздуха на микрофон или простого постукивания по нему.
Мгновенный отклик микрофона преобразуется в мельчайшие электрические сигналы, которые соответствующим образом усиливаются сигналами T1, T2 и T3.
Когда T3 проводит, он приводит анод SCR к положительному потенциалу, отключая функцию «защелки», SCR немедленно выключается, как и светодиод.
Диод D1 непрерывно заряжает аккумулятор при включенном питании от сети.
Как собрать электронную свечу
Эта электронная светодиодная свечная схема может быть собрана обычным способом, путем пайки приобретенных компонентов на вероплату с помощью данной схемы.
Чтобы прибор выглядел как свеча, светодиод можно поднять над длинной цилиндрической пластиковой трубой, однако часть схемы должна быть заключена в подходящую пластмассовую коробку.Труба и шкаф должны быть объединены вместе, как показано на схеме.
Шкаф также должен быть оборудован двумя штырями переменного тока, чтобы устройство можно было закрепить над существующей розеткой переменного тока. Батареи могут быть размещены внутри трубы. Чтобы получить необходимое напряжение 4,5 В, необходимо последовательно подключить три элемента типа «ручка». Это должны быть заряжаемые типы, способные подавать 1,2 вольта каждый.
Использование LDR для включения электронной свечи:
Вышеупомянутая конструкция может быть дополнительно улучшена, так что она реагирует на свет от зажженной спички, используя LDR в качестве светового датчика. Модифицированную диаграмму можно увидеть, как показано ниже:
Обращаясь к рисунку, мы видим, что транзисторный резистор смещения R11 теперь заменен LDR. В отсутствие света LDR имеет очень высокое сопротивление, из-за чего SCR остается выключенным, однако, когда горящая спичка приближается к LDR, ее сопротивление уменьшается, и транзистор начинает проводить, что, в свою очередь, позволяет срабатывать SCR и защелкнулся…..
Промышленное электрооборудование 100 штук Резисторные сети и массивы 10 контактов 820 Ом Шинные массивы микросхем резисторов
Промышленные электрические 100 штук Резисторные сети и массивы 10 контактов Шинные массивы резисторов 820 Ом
Резисторные сети и массивы, 10 контактов, 820 Ом, с шиной, Bourns, резисторные сети и массивы, 10 контактов, 820 Ом, с шиной (100 штук), и массивы, 10 контактов, 820 Ом, с шиной 100 штук, резистивные сети, резистивные сети и массивы, 10 контактов, 820 Ом, с шиной (100 штук): промышленные и научные .820 Ом, 100 шт., Резистивные сети и массивы, 10 контактов.
Home
Industrial Electrical
Пассивные компоненты
Резисторы
Фиксированные резисторы
Матрицы микросхем резисторов
100 штук Резисторные сети и массивы 10 контактов 820 Ом 820 Ом Шинные
10 резисторов
Резисторные сети и массивы, 10 контактов, 820 Ом, шина (100 шт.): Промышленные и научные.Резисторные сети и массивы, 10 контактов, 820 Ом, шина (100 шт.): Промышленные и научные.
, 100 штук, резисторы, сети и массивы, 10 контактов, 820 Ом, с шиной
100 штук резисторные сети и массивы 10 контактов 820 Ом с шиной
ДАЙКИН Д.3Н-3423-2 Трансформатор Д658587. USB-кабель SLLEA Шнур для передачи данных для ПК для Plustek OpticFilm 7200 7200i 8100 Photo Slide & Film Scanner. M8-1.25 Pitch X 90mm Винт с головкой под торцевой ключ Grade 5 Inc Allied Titanium 0016870, 608996001 Ti-6Al-4V Комплект из 2 шт., Эквивалентно замене галогенных ламп 120 Вт 110 В, теплого белого цвета, стеклянные светодиодные лампы для кукурузы 3000K JD T4 E11 Mini Candelabra Base, с регулируемой яркостью , 134 светодиода 2835 SMD, 3 шт. В упаковке JKLcom E11 Светодиодные лампы с регулируемой яркостью 13Вт.MyCableMart, 1 фут, экранированный сетевой патч-корд, синий, CAT5E, многожильный, позолоченный, 400 В, стандартный Littelfuse D4015L, диод, 9,5 А, To-220 Littelfuse Inc. 1 м / 3 фута, резисторы для измерения тока, 100 шт., SMD, 1/8 Вт, 0,2 Ом, 1%, 100 частей на миллион. DPAK RD3L150SNFRATL MOSFET Nch 60V Vdss 15A ID TO-252; TO-252 Упаковка 100 шт., ST3311 ST2091 U205 Компьютерные кабели Разъем питания постоянного тока с кабелем для Toshiba U200 Длина кабеля: 2 шт., Разъем m500DC, разъем для подключения питания ноутбука.SLLEA USB 2.0 Data PC Cable Шнур для кабеля Hercules Deejay Trim 4 и 6 DJ Аудиоинтерфейс от мужчины A к мужчине B Высокоскоростной шнур, черный. JMAF 2 шт. 22 мм грибовидный фиксатор кнопочный переключатель аварийного останова с водонепроницаемой крышкой 1НО 1НЗ. Ремень для грудины BuckleGear Sternum Strap PRO, LTC2175IUKG-14 # PBF, 90 зубцов, ширина 12 мм, полиуретан, шаг 450 мм, Jason Industrial 12AT5 / 450 at-5, синхронизирующий ремень с метрическим шагом. Упаковка из 1 UC232R-10-NE КАБЕЛЬ USB RS232 NO ENCLOSRE 10CM. 4 втулки Доступны разные размеры Набор из 2 28 дюймов 70 дюймов виниловый баннер для вывесок Умный бизнес-лифт Наружная маркетинговая реклама Желтый, 25 шт. Fairchild Semiconductor h21G1M Оптоэлектроника Изоляция-компоненты-оптопары Dip-6 сквозное отверстие, одноканальный 100 В, 4170 В (среднекв.SCM 48/13 4332C Размер 3 Жесткий быстросменный переходник для смесителя 1 NPT Легированная инструментальная сталь 11642B, Gimax 20Pcs 3-контактный штекер NAC3FCA и NAC3FCB PowerCon PowerCon Штекер кабеля питания сценического освещения Цвет: синий, упаковка из 100 диодных переходных напряжений SUPPRESS 3.0SMI54ATR. 5 штук QFN-64 512KB 140MHZ 16BIT MICROCHIP DSPIC33EP512GM706-I / MR DSC 3.6V, FYL 19V 3.42A PA-1650-02 Зарядное устройство для адаптера переменного тока LITEON ACER Новый шнур питания,
Ищете профессиональную команду для реализации проекта своей мечты?
สอบถาม ข้อมูล ราย ละเอียด ขอ ใบ เสนอ ราคา
100 шт. Резисторные сети и массивы, 10 контактов, 820 Ом, с шиной , , , резистивные сети и массивы, 10 контактов, 820 Ом, с шиной (100 шт.): Промышленные и научные. .
