Тестер свечей зажигания, проверка искры свечей зажигания, проверка мультиметром

Исправность всех узлов автомобиля гарантирует его полноценную работоспособность. Малейшие неполадки могут привести к тому, что машина просто не заведется и не поедет. Наиболее распространёнными являются: система подачи топлива, система электропитания, система охлаждения, отсутствие искры на свечах. На последнюю поломку стоит обратить особое внимание, ввиду её частоты возникновения. Для проверки неисправности потребуется тестер свечей зажигания.

Признаки неисправности

Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.

Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:

  • коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается.
    Из-за отсутствия искры нет воспламенения горючей смеси;
  • в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
  • силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
  • резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
  • выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
  • долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
  • всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.

Если присутствуют ярко выраженные отложения нагара чёрного цвета на корпусе свечей зажигания, это свидетельствует о неисправности в системе питания и подачи топлива. Причиной проблем со сечами зажигания может также стать изношенность проводов системы питания.

Способы диагностики

Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности.

Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.

Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.

Проверка искры

Тестер зажигания – самый простой и доступный способ оперативно проверить систему зажигания на работоспособность. Поочерёдно выкручиваем каждую свечу, при необходимости протираем или очищаем её от нагара. Специальным щупом тестера проверяем зазоры между электродом и корпусом проводника.

Совет. Для каждого автомобиля предусмотрен свой стандарт зазоров, которые можно узнать в инструкции по эксплуатации. При отсутствии таковой книги, обратитесь за консультацией к мотористу ближайшего сервисного центра или поищите информацию в сети интернет.

Далее прикладываем проводник к корпусу мотора, чаще всего это крышка головки блока цилиндров. Таким образом, мы обеспечиваем постоянный контакт в сети электропитания. Запускаем стартер в течение 3 – 5 секунд, смотрим на наличие или отсутствие искры.

Также запоминаем цвет, с которым она проскакивает, так как это важно для дальнейшей диагностики. Голубой цвет указывает на полноценную работоспособность проводника, красный или иной – наличие поломки.

Проверка мультиметром

Универсальный тестер или мультиметр помогает быстро проверить работоспособностей свечей. Такой прибор знаком многим автовладельцам, которые сталкивались с ремонтом своего транспортного средства. Главная цель использования мультиметра – выявить наличие или отсутствие замыкания внутри свечи.

Мультиметр очень прост в использовании, для его применения не требуется наличия специального опыта или навыков. Для диагностики откручиваем проводник, подсоединяем поочерёдно одну клемму на резьбу свечи зажигания, вторую на центральный выход.

При подаче напряжения должна появиться искра, что укажет на работоспособность детали, в противном случае – подлежит замене. Проверка свечей зажигания мультиметром наиболее распространённый вариант диагностики в домашних условиях.

Если в режиме прозвонки мультиметр покажет бесконечное сопротивление или очень большое, то свеча считается нерабочей.

Чтобы проверить сопротивление встроенного резистора свечи, переключатель мультиметра устанавливают на 20 кОм. Одним щупом мультиметра дотрагиваются до центрального электрода, другим до контактного вывода.

Сопротивление у всех свечей должно быть примерно одинаковым с небольшим разбросом. У свечей зажигания инжекторных двигателей сопротивление резистора порядка 4 кОм.

Проверка «пистолетом»

Кроме проверки мультиметром и специальным тестером, существует и оригинальный метод под названием «проверка пистолетом». Суть его заключается в том, чтобы исследовать работоспособность под давлением на специальном стенде.

Алгоритм таков: проводник вставляем в паз, одеваем наконечник, после фиксации нажимаем курок пистолета. Индикатор зелёного цвета укажет на 100% работоспособность, жёлтого – на недостаточную проводимость, красный – неисправность свечи зажигания.

Несмотря на изобретение такового прибора, он не даёт 100% уверенности в диагностике, так как давление в пистолете несколько отличное от давления внутри цилиндра.

Чистка свечей

Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей.

Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:

  • ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;
  • речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
  • пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
  • ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
  • некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.

Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств. Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.

Как проверить свечи зажигания мультиметром? | Уменьшаем расход бензина 🚗 | КРОТ.NET — Еженедельный Журнал

Все автомобилисты знают: проехал 25-30 тысяч километров — замени свечи. Но немногие задумываются над тем, чтобы измерить сопротивление эксплуатируемых свечей, даже новых. Оптимальным считается сопротивление свечей от 2 до 10 кОм.
При использовании свечей с большим сопротивлением, топливо в цилиндре будет не догорать, что приведет к значительному потреблению бензина. Использование свечей с меньшим сопротивлением приведет к пропускам зажигания, что также приведет к увеличению расхода топлива.

Материалы для работы

Для проверки свечей зажигания  вам понадобятся:

  • мультиметр;
  • свечи двигателя внутреннего сгорания разных производителей.

Шаг 1.

Подготавливаем мультиметр к измерению

Устанавливаем режим измерения сопротивления до 20 кОм.

Источник: https://youtu.be/bcbuyy9_NOI

Шаг 2. Измеряем  сопротивление свечи.

Подсоединяем провода мультиметра к центральному электроду и контактной головке свечи.

Источник: https://youtu.be/bcbuyy9_NOI

Шаг 3. Фиксируем показания.

Измерительный прибор показывает сопротивление 6,58 кОм. Это нормальное сопротивление для исправной свечи.

Источник: https://youtu.be/bcbuyy9_NOI

Сопротивление свечи не должно выходить за пределы 2 – 10 кОм. В противном случае, свечу необходимо заменить.

Шаг 4. Аналогичным образом измеряем сопротивление на других свечах

Источник: https://youtu.be/bcbuyy9_NOI

Некоторые производители выпускают свечи без внутреннего сопротивления. Такие свечи используются только в определенных типах двигателей.

Источник: https://youtu.be/bcbuyy9_NOI

Использование безрезисторных свечей в обычном двигателе может привести к выходу из строя контроллера электронного блока управления.

Подводим итоги

Проверив 5 свечей, мы обнаружили две безрезисторные, которые не подходят ко многим типам двигателей. Если вы приобрели свечи неизвестного производителя и без маркировки – обязательно проверьте их сопротивление. Используйте свечи соответствующие двигателю вашего автомобиля.

Источник: https://youtu.be/bcbuyy9_NOI

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot.net

5 способов проверить работоспособность автомобильных свечей зажигания

Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них. Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому.

Проверка “на искру”

Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель.

Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».

Интересно знать! Первая свеча зажигания была выпущена компанией Bosch в 1902 году.

Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас.

Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.

Важно знать! Тем, кто собрался проделывать это в первый раз, не нужно пугаться неожиданных результатов. Появившаяся искра должна быть яркая и достаточно мощная. Вот именно по ней и можно будет судить о нормальной работе системы зажигания машины, или же о том, что всё-таки требуется замена каких-либо деталей.

Проверка мультиметром

Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Знаете ли Вы? 98% автомобилей мира ездят со свечами от компании Bosch.

Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.

Проверка пистолетом

Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.

Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.

Важно знать! Эта проверка не может считаться правильной на сто процентов, так как при возвращении свечи на своё законное место в автомобиль, на неё воздействует другое давление, и она может и не дать искры. Но знайте одно, что если проверка пистолетом не дала положительного результата, то свеча точно неисправна.

Проверка пьезоэлементом

Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

Проверка поочередным отсоединением проводов

Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как с помощью мультиметра проверить свечи зажигания и различные узлы автомобиля

Автор: Виктор

Мультиметр представляет собой тестер, позволяющий проверить работоспособность многих узлов и агрегатов в автомобиле. Это устройство является незаменимым помощником каждого автомобильного электрика. Как проверить свечи зажигания мультиметром, модуль, генератор и прочие устройства автомобиля? Ответы на эти вопросы вы можете найти ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание прибора

Мультиметр — это комбинированное электроизмерительное устройство, предназначенное для выполнения диагностики и включающее в себя несколько функций. В частности, этот девайс может использоваться как амперметр, омметр, а также вольтметр. На сегодняшний день в продаже можно встретить аналоговые и цифровые устройства для проверки. По конструктивным особенностям такие девайсы можно разделить на переносные, а также стационарные, которые имеют значительно больше возможностей.

Измерение тестером: что нужно знать?

Как прозвонить провода в автомобиле? Подробнее о диагностике различных устройств мы расскажем далее.

Диагностика свечей

Для начала поговорим о проверке свечей тестером на наличие короткого замыкания. Чтобы проверить свечу, вам надо будет подключить щупы мультиметра к устройству — один из контактов подсоединяется к выходу свечи, а второй — к ее цоколю. В частности, сам цоколь находится в районе резьбы. В том случае, если при подсоединении вы увидели искру, это свидетельствует о том, что сама свеча на 100% рабочая.

Диагностика модуля

Чтобы произвести проверку модуля зажигания тестером, необходимо выполнить следующие действия:

  1. В первую очередь нужно отключить зажигание и открыть капот автомобиля, после чего найти сам модуль.
  2. Непосредственно тестер настраивается в режим замера сопротивления перед диагностикой. После этого один из щупов прибора нужно подсоединить к контакту, расположенному на катушке, а второй — к заземлению, то есть речь идет о массе, этот щуп подключается к кузову авто. В результате подключения тестер может выдать показания — если это цифры, то устройство неисправное, если же бесконечность — то это свидетельствует о том, что замыкание в устройстве отсутствует. Соответственно, модуль работает в нормальном режиме.
  3. Далее, необходимо будет произвести диагностику модуля на наличие обрыве в первичных цепях. При такой проверке щупы тестера следует подсоединить к контактам самого модуля, которые находятся по краям. Если в результате подключения показания, выдаваемые на дисплей тестера, не поменялись, то это говорит о том, что в первичных цепях имеется обрыв. Обычно при таких неполадках модуль нуждается в замене, поскольку ремонт первичных цепей — процедура обычно не дающая нужных результатов. Как показывает практика, обрыв обычно связан с жесткими условиями эксплуатации системы зажигания в целом.
  4. На заключающем этапе нужно будет произвести проверку вторичных обмоток. При выполнении такой диагностики сам модуль следует развернуть таким образом, чтобы выводы высоковольтных проводов смотрели на вас. Сделав это, щупы тестера необходимо подсоединить к контактам высоковольтных проводов цилиндров под номерами 1 и 4. Так же производится диагностика и цилиндров под номерами 2 и 3. Если в результате проверки показания остались аналогичными и не поменялись, то вероятнее всего, модуль пора менять (автор видео — канал Дневник Автоэлектрика).

Диагностика стартера

При необходимости можно проверить работоспособность стартерного устройства, в частности, речь идет о тестировании статора и ротора. При отсутствии тестера проверка может быть произведена при помощи контрольной лампочки, такой способ считается одним из самых простых в плане реализации. Но более точные результаты все же позволит получить мультиметр, в частности, речь идет о мегаомметре.

Процедура проверки стартера выполняется так:

  1. Откройте капот и найдите место установки стартерного устройства. Один щуп тестера необходимо подсоединить к корпусу механизма, то есть к заземлению, а вторым нужно по очереди подключиться к контактам обмотки. Если стартерный узел функционирует в нормальном режиме, то проверка покажет сопротивление около 10 кОм, но не больше. В том случае, если полученные результаты окажутся значительно ниже, это говорит о том, что стартерный узел необходимо снимать и ремонтировать или менять.
  2. Выполнив эти действия, можно приступить к тестированию обмотки роторного устройства. Для того, чтобы проверка данного компонента была более точной, перед подключением следует тщательно зачистить поверхность корпуса от пыли и загрязнений. Один из щупов тестера подсоединяется к сердечнику так называемого якоря, а другой — к пластинам коллектора. Когда тестер будет активирован в режим мегаомметра, на дисплее появятся соответствующие значения — 10 кОм или меньше.
    В том случае, если полученные значения оказались слишком высокими, то роторный механизм подлежит замене. Использование мегаомметра очень важно, поскольку именно этот прибор позволит получить наиболее точные показатели (автор видео — канал Автоэлектрика ВЧ).

Проверка парктроника

Парктроник — это устройство, позволяющее обеспечить более безопасную парковку автомобиля. С его помощью можно определить наличие препятствий позади транспортного средства, а также выявить точное расстояние до них. В данном случае проверка работоспособности парковочного радара заключается в поиске возможного замыкания в системе.

В целом принцип проверки аналогичен описанным выше способам, для того, чтобы определить состояние работы датчика, можно воспользоваться несколькими способами:

  1. Один щуп тестера подсоединяется к контакту питания парктроника, а второй — к массе, то есть кузову машины. Активируйте прибор и посмотрите на показания. Если они стремятся к бесконечности, это говорит о том, что короткого замыкания в этой электроцепи нет. Можно приступать к следующим действиям.
  2. Если вы попробуете подойти к сенсорным датчикам вплотную при заведенном двигателе, от устройства должен раздаться щелчок. Он может быть очень слабым и практически не слышным, поэтому можно воспользоваться диктофоном, который есть в каждом современном телефоне. Естественно, чтобы устройство сработало, нужно включить заднюю передачу.
  3. Также можно поставить автомобиль на нейтральную скорость и ручной тормоз, после чего подойти к заднему бамперу и потрогать рукой каждый сенсор. В том случае, если датчики функционируют исправно, то когда вы будете к ним прикасаться, будет раздаваться вибрация (автор видео — канал СТО ГаражокЬ).

Тестирование генератора

Если говорят о диагностике генератора, то в данном случае речь идет о проверке роторного механизма. В нем могло произойти замыкание либо обрыв витков в обмотках, также возможна проблема выхода из строя диодных элементов в выпрямительном блоке.

Сначала проверим роторный механизм:

  1. Тестер необходимо включить в режим замера сопротивления, щупы прибора нужно подсоединить к контактным кольцам генераторного узла. В том случае, если значения на дисплее прибора варьируются в районе 1.8-5 Ом, это свидетельствует о том, что генераторный узел функционирует правильно. Если же значения не попадают в этот диапазон, то есть они ниже, то на витках обмоток имеется короткое замыкание. Если же полученные параметры больше, чем 5 Ом, то скорей всего, имеет место обрыв.
  2. Чтобы убедиться в исправности диодных компонентов в блоке, положительный щуп прибора подсоединяется к выпрямителю, в данном случае неважно, к какому именно контакту. Отрицательный щуп прибора следует подсоединить к выходу фазы, при этом нужно снять показания на дисплее. После выполнения этих действия щупы следует поменять местами — если в конечном итоге значения, выдаваемые мультиметром, изменились, причем в широком диапазоне, то диодные элементы пора менять. Естественно, если показания остались аналогичными, то все работает нормально.

Фотогалерея «Диагностика мультиметром»

 Загрузка …

Видео «Диагностика аккумулятора авто с помощью мультиметра»

Как таким прибором проверить работоспособность автомобильного аккумулятора и генераторного узла — подробная инструкция приведена ниже (автор ролика — Александр Шестопалов).

Как проверить свечи зажигания самому мультиметром в домашних условиях

Свечи зажигания являются неотъемлемым элементом бензинового двигателя внутреннего сгорания. От качества их работы зависят выходные параметры мотора. Если начинаются проблемы с зажиганием в автомобиле, то одним из первых действий опытного водителя является диагностика искрообразования.

В статье рассмотрим, как проверить свечи зажигания самому в гаражных условиях, не прибегая к дорогостоящему оборудованию специализированных автопредприятий. Такая операция позволит сэкономить средства и обеспечит в будущем бесперебойную работу двигателя.

Выявление неисправностей у свечей

Достаточно большое количество параметров влияет на работу свечей. Одними из них являются качество используемого топлива, компрессия, работа распределителя зажигания. Большинство свечей рассчитано на бесперебойную работу при пробеге в 30-40 тысяч км. Попадаются также изделия с заводскими дефектами. Однако, это удел бюджетного сегмента автозапчастей.

Нужно знать, что при нестабильных холостых оборотах мотора в большинстве случаев виной является некачественная работа свечей зажигания.

Они влияют на увеличение выбросов CO и CH в выхлопных газах. В некоторых случаях избыток бензина будет их заливать в камере сгорания, что будет заметно при выкручивании их со своего гнезда. При появлении таких признаков понадобится проверка свечей зажигания своими руками на работоспособность.

Если не заботиться об их состоянии, то возможно создание аварийной ситуации на каком-либо из оживленных городских перекрестков.

Если же после замены не произошло положительного эффекта, то вероятно причину стоит искать в другом, и стоит проверить такие факторы:

  • качество топлива;
  • неверно отрегулированный свечной зазор;
  • неправильная регулировка зажигания;
  • недостаточный прогрев мотора из-за коротких переездов;
  • превышение нагрузок на двигатель;
  • несоответствие нормативным показателям у свечей.

В некоторых случаях исправленная проблема удлиняет срок эксплуатации всех деталей топливной системы и системы зажигания.

Проведение первичной диагностики

Перед тем как будет использоваться специальный прибор для проверки свечей зажигания или другие методы контроля, необходимо отключиться от электропитания. Делаются заметки цветным скотчем или маркерами на высоковольтных проводах. После этого их можно снимать со свечей.

Окружающую площадь рядом с гнездом можно продуть сжатым воздухом. Это процедура не даст попасть загрязнению в цилиндры двигателя. Для выкручивания свечей применяется специальный ключ. Обычно он идет в комплекте даже с новым автомобилем.

Визуальный контроль может сразу выявить перекаленные детали. Они покрыты белесым налетом. При наличии черного сухого отложения, можно смело заявлять о перенасыщенности топливной смеси. В этом случае потребуется обязательная регулировка топливной системы.

Проверку можно выполнить мультиметром. Однако результат такого теста способен выявить наличие обрыва внутри. Для самостоятельной проверки верхний контакт сопрягаем с удлиненным проводом. Корпусной контакт соединяется с пьезоэлектрическим блоком. Его можно самостоятельно изготовить из зажигалки с пьезорозжигом и удлиненного провода. При нажатии на кнопку, должна появляться искра.

Восстановление работоспособности

Важно не только выявить проблему, но и устранить ее в домашних условиях. Для этого применяют два варианта: механический и химический. В первом случае потребуется аккуратность и внимательность, а для второго варианта понадобится больше времени.

При механической чистке свечей накаливания необходимо проводить работу так, чтобы не повредить сильными царапинами корпус свечи. Все получившиеся дефекты будут способствовать большему нагреву детали, что снизит ее рабочие характеристики. Обычно работу проводят металлическим предметом, укутанным в хлопчатобумажную ветошь.

Химическая чистка осуществляется с помощью бензина и специального раствора. Промыв небольшим количеством топлива все свечи от нагара, необходимо их высушить. После этого делаем раствор ацетата аммония и опускаем в него весь комплект. Когда станет заметен результат, то можно их все доставать и вытирать насухо. Только полностью сухую и чистую свечу можно устанавливать обратно в гнездо.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Самостоятельная проверка свечей зажигания.

Неисправности и физический износ свечей зажигания проявляются по-разному. При отсутствии искры в одном или нескольких цилиндрах не происходит полное сгорание топлива. Из-за этого двигатель заметно теряет мощность, резко ухудшается тяга при разгоне. Также могут наблюдаться нестабильные обороты на холостом ходу. Расход топлива в некоторых случаях может увеличиваться в полтора-два раза.

При возникновении таких неполадок не рекомендуется эксплуатировать автомобиль до полного устранения поломок. В лучшем случае водитель столкнется с необоснованными расходами на частые заправки. В худшем случае может произойти ДТП. Типичный пример: во время обгона не хватит мощности двигателя, маневр слишком затянется, и автомобилист будет дольше находиться на встречной полосе, рискуя создать аварийную ситуацию с лобовым столкновением.

Когда необходимо проверять и менять свечи

Симптомы, перечисленные выше, могут наблюдаться и при неисправностях высоковольтных проводов, форсунок и других узлов. Но из-за более доступного расположения свечей их проверяют в первую очередь.

Если одна или несколько свечей работают некорректно (например, из-за нагара), топливно-воздушная смесь сгорает недостаточно эффективно. Простыми словами, топливо «улетает в трубу». Машина с трудом разгоняется, даже если педаль акселератора выжата в пол.

Также типичным признаком поломки является затрудненный запуск. При отсутствии искры коленвал вращается тяжелее, т.к. нагрузка ложится на два или три цилиндра, которые остались рабочими. Это чревато более интенсивным износом стартера и аккумулятора. Поэтому несвоевременная замена свечей может привести еще и к замене этих деталей, что обойдется в десятки раз дороже.

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если они исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на них имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар.

Не качественная искра в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.
Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп. Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности. При этом важно не переусердствовать.

Также необходимо обратить внимание на керамические корпуса. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя. Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Проверка с помощью диагностического пистолета

В продаже имеются специальные приборы для тестирования автомобильных свечей, которые имеют форму пистолетов. В рабочих частях таких тестеров предусмотрены углубления (пазы), в которые вставляются проверяемые свечи. Приборы оснащаются щупами, которые во время работы подсоединяются к аккумулятору машины.

При нажатии на кнопку пистолета генерируется высоковольтный разряд. Если свеча исправна, возникает искра. Некоторые модели оснащаются индикаторными светодиодами, которые загораются при проверке рабочих свечей. Но необходимо учитывать, что такая диагностика не обеспечивает 100-процентной точности полученных результатов. Пистолет-тестер имитирует лишь приблизительные условия работы свечей. В двигателе эти детали подвергаются избыточному давлению, что создает несколько иные условия.

Тестирование без приборов

Существует простой способ проверки в гаражных или полевых условиях. Для этого нужен помощник. Один человек садится за руль, второй поочередно вынимает высоковольтные провода из двигателя и прикрепляет к ним тестируемые свечи. Когда помощник включает зажигание и крутит стартер, проверяемую свечу нужно прислонить металлической резьбой к любой металлической части кузова (без лакокрасочного покрытия). Если свеча исправна, будет возникать искра голубоватого оттенка. Если искра красная или вовсе не наблюдается, стоит искать проблему либо в свече, либо в соответствующем ВВ-проводе.

Проверка свечей мультиметром

Такой измерительный прибор имеется у многих автовладельцев. Тестер необходимо выставить в режим измерения сопротивления, задав максимальный предел (например, 200 МОм). Существует два вида свечей: с внутренним сопротивлением – резистором и без него (свечи с нулевым сопротивлением).

Если свеча без дополнительного резистора, то сопротивление центрального электрода, проходящего строго по оси симметрии свечи, должно быть близко к нулю. Если же в ней имеется дополнительный резистор, то мультиметр покажет его сопротивление.

При подсоединении щупов мультиметра к основному электроду и массе свечи, мультиметр должен показывать бесконечность (т.е. отсутствие прямого контакта между электродом и массой).

Как проверить свечу зажигания с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Представьте, что вы собираетесь в путешествие, и после загрузки багажа в машину двигатель не запускается. Это могло произойти из-за неисправных свечей зажигания. Поэтому важно убедиться, что свечи зажигания в вашем двигателе исправны. Вы можете сделать это, регулярно тестируя их. Лучшее испытательное устройство — мультиметр.В этой статье объясняется, как проверить свечу зажигания с помощью мультиметра.

А Свеча зажигания — это устройство, установленное в головке цилиндра сгорания. двигатель для воспламенения сжатого топлива и воздуха с помощью электрической искры. Это обменивается теплом, удаляя нежелательную тепловую энергию из камеры сгорания и передает тепло в систему охлаждения двигатель.

Основные функции свечи зажигания — воспламенение топливно-воздушной смеси и измерение ионизации в цилиндрах двигателя.

Эксплуатация свечи зажигания

А свеча зажигания имеет два электрода. Перед розжигом обычно нет ток из-за воздуха и топлива в зазоре, который действует как изолятор. Катушка зажигания генерирует высокое напряжение, которое подключается к свечу зажигания, и между двумя электродами возникает напряжение.

Как напряжение увеличивается, газы подвергаются процессу ионизации. Один раз газы ионизируются, они становятся проводником, и начинается ток течь.Напряжение, необходимое для «зажигания» свечей зажигания, высокое, выше 25000 вольт.

Если ваша вилка не работает, у вас могут возникнуть проблемы с двигатель. Однако, чтобы проверить, работает ли ваша свеча зажигания, вы можете использовать мультиметр. Мультиметр — это электронное устройство, используемое для измерения сопротивление, напряжение, ток и другие значения.

Есть два типа мультиметров:

1. Аналоговый мультиметр

Как название изображает, он использует аналоговые методы для отображения измерений чтения.Это тип мультиметра с градуированной шкалой и игла, которая движется по нему. В основном они используются для обнаружения медленного напряжения. изменения. У них высокая чувствительность и низкое сопротивление, что делает это исключительное.

2. Мультиметры цифровые

Это электронный мультиметр, отображающий показания на экране. Они являются наиболее предпочтительными мультиметрами из-за их высокой точности, высокого цифровое сопротивление и легко читаются.

Поняв, что такое свеча зажигания и как она работает, давайте теперь посмотрим, как вы можете проверить ее с помощью мультиметра. По определению, мультиметр измеряет ток, сопротивление и напряжение. Чтобы убедиться, что ваша свеча зажигания работает нормально, вам необходимо измерить ток, напряжение и сопротивление в ее цепи. Вы можете использовать аналоговый мультиметр или цифровой мультиметр.

Измерение напряжения аналоговым мультиметром

Вот шаги, которые необходимо выполнить, чтобы измерить ток в свече зажигания:

  1. Аналоговые мультиметры имеют разные розетки для напряжения. Вставьте щупы свечей зажигания в щупы мультиметра.
  2. Кому убедитесь, что вы разместили самое высокое значение, установите диапазон мультиметра ну, и есть небольшая скидка на случай, если ущерб возник из-за высокого Напряжение.
  3. Сначала исследуйте точку низким напряжением, а затем измерьте точку высоким напряжением.
  4. После получения положительного отклонения отрегулируйте диапазон, пока не увидите наибольшее отклонение.
  5. Прочтите и запишите.
  6. Рекомендуется всегда возвращать мультиметр к максимальному диапазону напряжения, чтобы избежать повреждения устройства.

Измерение напряжения цифровым мультиметром

  1. Подсоедините электроды свечи зажигания к щупам мультиметра надлежащим образом.
  2. Включите устройство
  3. Задайте диапазон устройства для поиска наибольшего значения.
  4. Сначала проверьте точку с низким напряжением.
  5. Измерить точку с более высоким напряжением.
  6. Для получения наилучших показаний отрегулируйте переключатель диапазонов.
  7. Прочтите и отметьте это.
  8. Снимите щупы и выключите мультиметр.

Измерение тока в свече зажигания мультиметром

Текущее измерение немного отличается от других измерений. Этот потому что ток влечет за собой движение электронов по цепи. Когда при измерении тока необходимо отключение цепи. Затем вставьте мультиметр, чтобы через него проходил ток. Снижение сопротивление свечи зажигания необходимо для того, чтобы мультиметр не мешать работе схемы.

Использование аналогового мультиметра
  1. Правильно вставьте щупы свечи зажигания в мультиметр.
  2. Установите переключатель в положение текущего типа измерения и выберите самый высокий диапазон.
  3. Настройте мультиметр на максимальное отклонение, чтобы получить более точные показания.
  4. Запишите свое чтение.
Использование цифрового мультиметра
  1. Подключите щупы свечи зажигания к прибору правильно и включите мультиметр.
  2. Установите тип измерения диапазона устройства как текущий и выберите максимальный диапазон. Это предотвращает перегрузку мультиметра.
  3. Оптимизируйте свое устройство для получения наилучших показаний.
  4. Запишите свое чтение.
  5. Чтобы избежать повреждений, установите диапазон обратно на максимальное напряжение.

Измерение сопротивления в свече зажигания мультиметром

Измерение сопротивление важно, поскольку оно влияет на ток. Если сопротивление низкое, ток будет большим, и если сопротивление высокий, соответствие — слабый ток.Вы можете использовать либо цифровой мультиметр или аналоговый мультиметр для измерения сопротивления.

Использование аналогового мультиметра

Перед тем, как производить какие-либо измерения с помощью аналогового мультиметра, вам необходимо обнулить его. Для измерения:

  1. Вставьте щупы свечей зажигания в соответствующие гнезда мультиметра.
  2. Выберите максимальный диапазон для получения точных показаний.
  3. Соедините два щупа вместе, чтобы образовалось короткое замыкание, и установите диапазон на ноль.
  4. Проверьте свое чтение и отметьте его, и выключите устройство.
Использование цифрового мультиметра

Когда используя этот мультиметр, нет необходимости обнулять счетчик, так как он производит прямое чтение. Ниже приведены шаги, которые вам необходимо выполнить.

  1. Правильно подсоедините щупы к мультиметру.
  2. Включите мультиметр.
  3. Выберите диапазон, близкий к разведанному значению.
  4. Снимите показание, запишите его и выключите устройство.

Завершить

В В заключение необходимо убедиться, что свечи зажигания вашего двигателя работают нормально. важный. Регулярное тестирование вилок — один из способов убедиться, что они в хорошем состоянии. Лучше всего то, что вы можете сделать это сами, если вы выполните шаги, описанные в статье.

Как проверить свечу зажигания

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Не волнуйтесь, это не только вы. Каждый сбросил свою первую, или, вероятно, сороковую, F-бомбу, когда их отец заставил их держать свечу зажигания, а он включал кик-стартер на их внедорожном мотоцикле. Хотя это могло показаться жестоким и необычным, за которым последовал его хриплый смех и целая жизнь мстительных заговоров с целью вернуть его, сила этого шока — это то, о чем вы помните каждый раз, когда работали с электрической системой автомобиля.

К счастью, это урок, который вам нужно усвоить только один раз, и, к счастью, это не единственный способ проверить свечу зажигания.Свечи зажигания, как и все остальное механическое, увидят свое дело. Но то, что вилка не зажигается, не означает, что это проблема. Отсутствие искры может быть вызвано множеством других неисправных электрических компонентов.

Тем не менее, стоит знать, как проверить свечу зажигания, чтобы вы могли точно определить проблему. Однако есть несколько способов снять шкуру с кошки. Так что хорошо, что у вас есть команда умников The Drive , которая научит вас тому, как не оставлять волосы дыбом.

Основы проверки свечей зажигания

Расчетное время, необходимое: 5 минут

Уровень квалификации : Средний

Система автомобиля : Система зажигания

Что такое проверка свечи зажигания?

Свеча зажигания — это простое устройство, которое превращает энергию системы зажигания в искру, которая воспламеняет топливную смесь. Краткая версия того, как они работают, — пропускать электричество через вилку, так что дуга пробивает зазор между центральным электродом и заземляющим электродом.

Есть еще кое-что, но это все, что нам нужно знать, чтобы понять тесты, которые мы проводим, поскольку мы просто пытаемся убедиться, что вилка может выполнять именно эту задачу.

Зачем проверять свечу зажигания?

Почему мы проводим испытание свечей зажигания? Свечи зажигания дешевы. Так что заменить их, если они выйдут из строя, не составляет большого труда.

Есть много виновников пропусков зажигания. Это может быть недостаток топлива, компрессия или искра. А если нет искры, это может быть связано с неисправной свечой, катушкой, модулем зажигания, распределителем или проводом свечи зажигания.Итак, если вы приобретете привычку бросать детали в машину, пока она снова не заработает, вы можете оказаться в яме глубже, чем вы могли себе представить.

Как правило, вы всегда хотите начинать с самого простого и легкого решения и постепенно продвигаться к последнему при поиске и устранении неисправностей. В случае пропуска зажигания проще всего начать с проверки свечей зажигания.

Иногда достаточно визуального осмотра, чтобы определить, неисправна ли свеча. Со временем центральный электрод изнашивается, и он не может выполнять свою работу.Но что, если это не так? Как узнать наверняка, не зажигается ли свеча зажигания?

Мы собираемся поговорить о двух тестах, которые вы можете выполнить для проверки свечей зажигания. Оба относительно просты и требуют немного большего, чем простые ручные инструменты. Выполняя эти тесты, вы можете быстро определить, является ли свеча зажигания источником ваших проблем.

Безопасность при испытании свечей зажигания

Поскольку мы выделяем два разных способа проверки свечей, существуют различные соображения безопасности.Один из них требует только мультиметра, а другой предполагает работу с оголенной вилкой под капотом. При использовании второго метода следует помнить об этих советах по безопасности.

  • Защитите самое необходимое. Пластические хирурги приветствуют любые услуги, но у вас только один слой кожи и два глазных яблока. Поэтому, если вы не хотите рискнуть сделать неудачную операцию, наденьте защитные очки и перчатки.
  • Дайте двигателю остыть. Не пытайтесь выдергивать свечи из горячего двигателя.Под капотом есть множество деталей, которые ждут вас, чтобы приготовить барбекю. Сюда входят заглушки, которые не совсем идеальной формы. Поэтому не забудьте дать двигателю остыть перед погружением.
  • Будьте осторожны с движущимися частями. Двигатель не запускается для проверки заземления, но он заводится. Помните об этом и держитесь подальше от любых движущихся частей.
  • Не будь молью пламени. Не прикасайтесь к свече зажигания при включенном зажигании. Низкой силы тока, вероятно, недостаточно, чтобы вас убить, и это хорошо.Однако в среднем через свечу зажигания проходит около 20 000 вольт. Так что даже это вряд ли вас убьет. Это не будет хорошо — просто поверьте мне на слово.

Все, что вам понадобится для проверки свечей зажигания

Хорошая новость в том, что вам понадобится всего несколько инструментов для выполнения обоих этих тестов. Есть более профессиональные способы сделать это, но, поскольку мы говорим о домашней работе, мы собираемся сделать это дешево. Тем не менее, у вас, вероятно, есть наготове некоторые из этих инструментов, но мы пошли дальше и добавили гиперссылки на каждый, если вы этого не сделаете!

Инструменты

  • Съемник провода свечи зажигания (для старых автомобилей без катушек)
  • Мультиметр (для проверки сопротивления)
  • Гнездо свечи зажигания
  • Гнезда (для автомобилей с блоком катушек)

Детали

Организация ваших инструментов и снаряжение, чтобы все было легко достать, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу.( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не просите ребенка давать вам паяльную лампу — Эд ).

Вам также понадобится плоское рабочее пространство, такое как пол гаража, подъездная дорожка или улица. стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как проверить свечу зажигания

Давайте сделаем это!

Тест мультиметра

  1. Выполните шаги 1-3 предыдущего метода

  2. Установите мультиметр на Ом

  3. Проверка сопротивления между датчиками

    Всегда начинайте с проверки Нет ли сопротивления в датчиках, чтобы обеспечить точные показания.
  4. Проверка разъемов

    Коснитесь одним выводом клеммы на конце вилки, а другим — центрального электрода
  5. Проверка показаний

    Вы хотите убедиться, что возникающие сопротивления к спец. То, что является приемлемым, зависит от технических характеристик производителя. Но по большей части обычно приемлемо значение 4000-8000 Ом.

Иногда вам нужен сертифицированный механик

Как и Drive любит делать «себя» своими руками, мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время, или уверенность в серьезном ремонте автомобилей.Иногда вам просто необходимы качественные ремонтные работы, выполненные профессионалами , вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Pro Советы по тестированию свечей зажигания

Вот несколько советов Drive pro.

  • Вы можете проверить наличие искры на блоке катушек или на проводе свечи зажигания без свечи зажигания. Поместив кончик отвертки на место вилки, а затем опуская хвостовик на 1/8 дюйма до земли, она может провести искру.Только не держитесь за отвертку во время тестов. Если он не изолирован, вы, скорее всего, попадете под удар.
  • Если вы работаете со старым автомобилем, вы можете использовать отвертку, чтобы заземлить соленоид или реле стартера. Это способ избежать необходимости обращаться за помощью к другу.
  • Мультиметр — ваш лучший друг для поиска неисправностей зажигания. С помощью этого инструмента можно проверить все, от свечей зажигания до модуля зажигания. Каждый автомобиль отличается, как и процедуры тестирования остальных частей системы зажигания, но этот инструмент необходим для любого применения.
  • Если проблема не в свече, поработайте последовательно через систему зажигания. Это лучший способ определить источник ваших проблем.
  • Если свеча зажигания проверяется, еще раз проверьте зазор свечи зажигания. Зазор свечи зажигания должен соответствовать спецификации для правильной работы двигателя.
  • Всегда проверяйте, не заземлены ли провода вашей вилки. Если вы используете большие коллекторы, они могут расплавить провода свечей и лишить свечу зажигания энергии при контакте.

Часто задаваемые вопросы о тестировании свечей зажигания

У вас есть вопросы, У Drive есть ответы!

Вопрос: Сколько Ом должна иметь свеча зажигания?

A: Какое сопротивление должна иметь вилка, в конечном итоге зависит от технических характеристик производителя. В то время как большинство свечей зажигания для легковых автомобилей должно иметь сопротивление около 4000-8000 Ом, ваша конкретная свеча может требовать других значений.

Вопрос: Как проверить исправность проводов свечей зажигания?

A: Обычно визуального осмотра достаточно, чтобы определить, неисправен ли провод вилки.Любые признаки износа или гниения — верные признаки того, что пора их заменить. Вы можете использовать мультиметр, чтобы проверить сопротивление, чтобы быть уверенным.

Вопрос: Как узнать, загорается ли свеча зажигания?

A: Тест заземления выполняется, чтобы определить, загорается ли вилка. Вам нужно наблюдать за центральным электродом, чтобы увидеть, не возникает ли сильная синяя искра. Как вариант, вы можете использовать свечу зажигания. Однако это показывает только то, отправляется ли сигнал для генерации искры, а не то, что свеча на самом деле горит.

Вопрос: Что происходит, если одна свеча зажигания не зажигается?

A: Если у вас пропуски зажигания, вашему двигателю будет не хватать мощности и экономичности, и он будет работать грубо. Но это меньшая из ваших проблем. Несгоревшее топливо смывает стенки любой смазки и в конечном итоге загрязняет ваше масло. Так что стоит как можно скорее устранить пропуски зажигания.

В: Может ли разряд свечи зажигания убить вас?

A: Энергия, подаваемая на свечи зажигания, имеет высокое напряжение, но низкий ток. Усилители — это то, что тебя убьет.Так что, даже если шок причиняет боль, он, вероятно, не убьет вас, если у вас нет серьезного сердечного приступа.

Видео

Узнайте больше о свечах зажигания из этого видео.

Как проверить провода свечей зажигания

Провода свечей зажигания подают на свечи зажигания тысячи вольт — до 45000 В, в зависимости от области применения. Чтобы сделать это успешно, они должны быть покрыты толстой изоляцией, чтобы предотвратить скачки высокого напряжения с провода, прежде чем он достигнет свечи зажигания, и резиновых чехлов на каждом конце.Пыльник защищает металлические разъемы от влаги, коррозии, масла и других загрязнений. Кроме того, провода должны быть изготовлены надлежащим образом, чтобы точно соответствовать требованиям OEM и, таким образом, гарантировать точное зажигание, оптимальную работу двигателя, экономичный расход топлива и подавление EMI ​​(электромагнитных помех).

Однако провода свечей зажигания работают в суровых условиях, поэтому независимо от того, насколько хорошо они сконструированы, они могут выйти из строя, оставив свечи зажигания со слабой искрой или вообще без искры.

Неисправность проводов свечей зажигания может привести к:

  • Пропуски зажигания в двигателе,
  • Повышенный расход топлива,
  • Отсутствие мощности,
  • Стойка,
  • Неровный холостой ход,
  • Проблемы топливной системы, например, топливо в цилиндре,
  • Проблемы с запуском автомобиля,
  • Контрольная лампа двигателя для включения,
  • Возможная неисправность бортовой электроники, такой как Радио и GPS.

К сожалению, неисправные провода свечей зажигания имеют такие же симптомы, как и многие другие компоненты двигателя.Итак, неплохо проверить провода свечей зажигания, чтобы узнать, виноваты ли они.

К счастью, это простая работа, которая не займет много времени.

Как проверить провода свечи зажигания

Прежде чем приступить к проверке проводов свечей зажигания, убедитесь, что у вас есть следующие инструменты:

  • Перемычка (длина 30-60 см)
  • Клещи для проводов свечей зажигания (при наличии)
  • Чистая ткань
  • Рулетка
  • Цифровой или аналоговый мультиметр или омметр
  • Руководство по эксплуатации автомобиля
  • Резиновый коврик

Для этих тестов важно тестировать каждый провод отдельно.Другими словами, отсоедините один провод, выполните тест, снова подключите его и переходите к следующему проводу. При повторном подключении провода убедитесь, что он не находится слишком близко к другой электронике или чему-либо горячему, например, выхлопной трубе. Выполняя это провод за проводом, каждый провод будет повторно подключен к соответствующему цилиндру, обеспечивая правильный порядок зажигания системы зажигания, чтобы двигатель продолжал работать.

1. Осмотрите провода и зажимы

В хорошо освещенном месте снимите и осмотрите провода свечи зажигания по очереди.Очистите каждый провод тканью, а затем найдите физические повреждения, такие как порезы и ожоги на проводах или ботинках, внимательно осмотрите изоляцию вокруг провода и найдите коррозию между чехлом (концом провода свечи зажигания) и свечой зажигания. и катушка. Если вы не видите никаких физических повреждений, проверьте пружинные зажимы, удерживающие провода в крышке распределителя. Поврежденные зажимы могут позволить проводам выскользнуть и не остаться в правильном положении. Если все в порядке, верните провод и переходите к следующему.

2. Запустить двигатель

Включите двигатель и найдите электрические дуги вокруг проводов или прислушайтесь к щелчку, который может указывать на утечку тока высокого напряжения. Будьте осторожны, не касайтесь проводов при работающем двигателе из-за риска поражения электрическим током от высокого напряжения.

3. Проведите проверку сопротивления провода свечи зажигания

Используйте цифровой или аналоговый мультиметр (или омметр), чтобы проверить, соответствует ли сопротивление каждого провода свечи зажигания рекомендациям производителя.Не забудьте проверить каждый провод и повторно подключить его (если все в порядке), прежде чем переходить к следующему. Для этого установите мультиметр на соответствующую шкалу и измерьте провод, поместив щупы на каждый конец провода, убедившись, что они касаются металлических контактов. Если показания соответствуют рекомендациям производителя, провод можно вернуть в автомобиль, прежде чем вы начнете тестировать следующий провод. Любые дефектные провода следует заменить. При обнаружении неисправности двух или более проводов рекомендуется заменить все провода комплектом новых.

4. Убедитесь, что провода свечи зажигания проложены правильно

Обратитесь к руководству пользователя, чтобы узнать, правильно ли проложены провода свечи зажигания. Это важно, поскольку перекрестная связь может привести к утечке энергии, что снизит производительность. Важно проложить провода свечей зажигания так, чтобы они не контактировали напрямую с горячими частями двигателя, такими как выпускной коллектор. Продолжительный контакт с горячими частями двигателя может привести к образованию трещин в изоляционном слое проводов свечей зажигания.

Tempest Tech-Tips — Правильный способ проверки резисторов свечей зажигания

«Правильный» способ проверки резисторов свечей зажигания

Магазин Свечи зажигания для самолетов

Фон

Обсуждение «правильного» способа проверки сопротивления свечи зажигания может продолжаться до тех пор, пока коровы не вернутся домой. Хотя то, что происходит, когда на резистор подается напряжение 10000 В в лабораторных условиях, интересно, это вряд ли имеет отношение к решению проблем, с которыми сталкиваются IA, A&P и AE.Вопрос в том; «Что вызывает грубую работу двигателя и как мы можем это исправить?» Условия на раскаленной или морозной рампе не являются лабораторными. Нам, как авиационным техникам, нужен полезный доступный инструмент для определения свечи зажигания, которая может вызывать грубую работу двигателя.

Военная спецификация

MIL-S-7886 содержит рекомендации для производителей авиационных свечей зажигания. В нем рассматривается проверка сопротивления свечи зажигания с помощью омметра низкого напряжения. Сотни миллионов свечей зажигания спустя можно с уверенностью сказать, что рекомендация MIL Spec хороша.Типичный низковольтный омметр (или измеритель Tempest AT-5k, который основан на низковольтной цепи) может помочь идентифицировать подозрительные вилки. Хотя многие вольтметры используют батареи на девять вольт, этого достаточно. Упомянутое «низкое напряжение» не зависит от ровно 8 или 10 вольт. Он устраняет разницу между «мегомметром» или проверкой сопротивления высокого напряжения, скажем, от 500 до 1000 или более вольт, и типичным использованием счетчика в цехе.

Проверки сопротивления ЗАПРЕЩАЕТСЯ заменять знакомый блок для проверки очистителя свечей зажигания / герметичной бомбы, который фактически зажигает свечи под давлением воздуха.Однако бомба под давлением не проверяет сопротивление, и, как мы знаем по опыту, иногда свечи, которые проверяются на тестовом блоке давления / бомбы, все равно не работают должным образом в двигателе. Проверка сопротивления дополняет обычную очистку и проверку давления.

Зачем использовать 5000 Ом в качестве точки отсечки?

Сопротивление в пять тысяч Ом является хорошей точкой отсечки, потому что оно дает значение между местом производства свечей зажигания и местом, где возникают проблемы с высоким сопротивлением.Большинство отчетов Tempest о грубой работе двигателей, связанных с высоким сопротивлением свечи зажигания, включают значения 7000 Ом и более. В 5000 Ом нет ничего волшебного, но использование его в качестве точки отсечки для свечей зажигания доказало свою эффективность; точно так же, как использование 80/60 для проверки сжатия работает хорошо.

Новое сопротивление свечей зажигания

Значения сопротивления различаются у разных производителей. В техническом руководстве компании Champion Spark Plug Company номинальное значение резистора для авиационных свечей зажигания указано как 1000-1500 Ом (значения +/- не показаны, но минус 400 и плюс 1000, вероятно, не будет необоснованным).Номинальное значение «включенного резистора» Tempest составляет 2500, +/- около 1000 Ом. Абсолютные значения для новых свечей не слишком важны, если они достаточно низкие; скажем, менее 4000 Ом и остаются достаточно стабильными на протяжении всего срока службы вилки. Узнайте у продавца свечей зажигания сопротивление его новых свечей зажигания при изготовлении. Затем вы можете сравнить это с новыми свечами в том виде, в каком они были получены, и со старыми свечками во время очистки и осмотра.

Устойчивость резистора

— проверьте заглушки перед установкой

Сопротивление Нестабильность лежит в основе проблем свечей зажигания с высоким сопротивлением.Если сопротивление значительно увеличивается после изготовления вилки, то то, что когда-то было хорошей вилкой, становится плохой. Перед установкой проверьте сопротивление всех новых и отремонтированных / очищенных свечей. Вилки с резисторами «стекового типа» по старой технологии иногда сразу же выходят из коробки со значениями сопротивления, в несколько раз превышающими те, с которыми они были изготовлены. Этот тип конструкции резистора также считается иногда слишком высоким при эксплуатации. Вы сэкономите время и деньги, если не будете вставлять в двигатель свечи с высоким сопротивлением только для того, чтобы их нужно было вытащить, когда вы обнаружите, что они вызывают резкую работу двигателя.Дрейф резистора не является проблемой с конструкцией резистора Tempest, предназначенной для «обжига».

А как насчет нижних пределов сопротивления?

Основная задача резистора — обеспечить резкую и чистую искру «импульсного» типа. Если искра вначале «стекает» через зазор, это означает, что она не зажигает заряд топлива / воздуха должным образом. Если он капает в конце искры, он разъедает электроды свечи зажигания и другие компоненты «дугового разрядника» в магнето, сокращая их срок службы. Наименьшее сопротивление свечи зажигания, которое, кажется, выполняет задачу по отсечению переднего и заднего «хвостов» искры, составляет около 500-600 Ом.К счастью, слишком низкое сопротивление почти никогда не проблема.

Исправное сопротивление свечей зажигания

Чтобы обеспечить надежную и безотказную работу, Tempest рекомендует заменять свечи зажигания в процессе эксплуатации, имеющие значение сопротивления более 5000 Ом (5 кОм) или менее 500 (0,5 кОм). Для новых вилок мы рекомендуем 4000 Ом в качестве максимально допустимого значения.

Дополнительные ресурсы

Магазин Свечи зажигания для самолетов

Информация о свечах зажигания для самолетов

Как проверить катушку зажигания свечи зажигания

Катушка зажигания — жизненно важный компонент современной системы управления двигателем.Практически во всех производимых сегодня автомобилях используются катушки зажигания, которые служат источником искры для свечей зажигания двигателя. Катушка зажигания — это индукционная катушка, которая является частью вторичной системы зажигания автомобиля. Он использует электромагнитную индукцию для преобразования двенадцати вольт автомобиля в несколько тысяч вольт, необходимых для создания искры, достаточно мощной, чтобы перепрыгнуть через зазор свечи зажигания.

В зависимости от конструкции производителя некоторые автомобили будут использовать одну или две катушки зажигания, которые отвечают за зажигание нескольких свечей зажигания, иногда через кабели зажигания с низким сопротивлением.В других конструкциях будет использоваться одна катушка зажигания для каждой отдельной свечи зажигания, которая закреплена болтами прямо над свечами зажигания.

Хотя назначение и работа катушек зажигания относительно просты и пассивны по своей природе, на самом деле они являются жизненно важным компонентом эффективной работы двигателя, а их неисправность может вызвать всевозможные проблемы. Неисправная катушка зажигания может проявляться по-разному, от заметного снижения мощности и расхода топлива до серьезных пропусков зажигания в двигателе, которые иногда могут сделать автомобиль непригодным для движения.Из-за своего расположения (часто прямо на двигателе) катушки зажигания подвергаются суровым условиям работы двигателя с высокой температурой и вибрацией.

Со временем они могут перегореть или развить повышенное электрическое сопротивление, которое может привести к пропускам зажигания или ослаблению, менее эффективной искре, что снизит производительность. В этом пошаговом руководстве мы рассмотрим, как проверить, исправна ли катушка зажигания, путем проверки сопротивления с помощью цифрового мультиметра.

Часть 1 из 1: Проверка катушки зажигания свечи зажигания

Необходимые материалы

Шаг 1. Изучите спецификации .Узнайте, какое сопротивление катушек зажигания должно соответствовать вашему автомобилю.

Эти характеристики обычно можно найти в заводском руководстве по обслуживанию автомобиля и обычно указываются в виде диапазона, измеряемого в «омах» (символ: Ω).

Шаг 2: Найдите катушку или катушки зажигания на вашем автомобиле . Обычно они располагаются прямо на двигателе, либо прикручиваются непосредственно к свечам зажигания, либо устанавливаются удаленно где-то наверху двигателя.

При необходимости снимите все пластиковые крышки, которые могут закрывать катушки зажигания.

Шаг 3: Отсоедините жгут проводов от катушек зажигания . Удалите их с помощью ручных инструментов.

Катушки зажигания обычно очень просто снимаются, часто они удерживаются только одним или двумя болтами.

Этап 4. Проверить первичную цепь зажигания катушки зажигания . Катушки зажигания имеют две цепи, которые необходимо проверить: первичную и вторичную цепи зажигания.

Подключите положительный и отрицательный выводы мультиметра к положительной и отрицательной клеммам катушки зажигания. На некоторых катушках клеммы будут явно отмечены положительным и отрицательным; у других просто два контакта или клеммы, которые расположены на разъеме.

Большинство катушек зажигания должны иметь сопротивление первичной обмотки от 0,4 до 2 Ом; тем не менее, обратитесь к спецификациям вашего производителя для правильного чтения.Если отображается нулевое значение, это означает, что катушка зажигания имеет внутреннее короткое замыкание в первичной обмотке и требует замены. Чтение по спецификации сигнализирует, что катушка зажигания разомкнута, что также указывает на необходимость замены катушки.

Шаг 5: Проверить вторичную цепь катушки зажигания . Подключите мультиметр к положительной клемме или контакту катушки и к клемме высокого уровня, которая идет к свече зажигания.

У большинства катушек зажигания сопротивление вторичной обмотки должно быть где-то между 6000 и 10 000 Ом; однако правильный диапазон см. В спецификациях производителя.Если отображается нулевое значение, это означает, что в катушке произошло короткое замыкание и ее необходимо заменить, а чрезмерное значение означает, что катушка разомкнута и ее также необходимо заменить.

Шаг 6: При необходимости повторите процедуру . Следуйте шагам 4 и 5 для проверки каждой отдельной катушки, если в вашем автомобиле их больше одной. Убедитесь, что все катушки зажигания работают правильно.

Шаг 7: Установите катушки зажигания на место, при необходимости заменив их .После проверки всех катушек зажигания замените все неисправные катушки, а остальные установите на автомобиль.

Не забудьте повторно подключить все электрические разъемы и установить на место все крышки двигателя или другие детали отделки, которые могли быть сняты.

Катушки зажигания

являются очень важной частью системы зажигания и могут существенно повлиять на работу двигателя при неправильной работе. Неисправная катушка может вызвать всевозможные проблемы, и их проверка гарантирует, что ваш автомобиль будет продолжать работать в отличном состоянии.Если у вас возникнут трудности с выполнением шагов по проверке катушек зажигания, сертифицированный мобильный механик из YourMechanic с радостью выйдет и взглянет на них.

Как проверить свечу зажигания? (Easy 5 Step Guide)

Хотите узнать, как проверить свечу зажигания самостоятельно? У нас есть ответ!

В этом руководстве ProperMechanic.com вы узнаете:

  • Как проверить свечу зажигания
  • Расходные материалы, которые вам понадобятся для проверки свечи зажигания
  • Как часто проверять свечи зажигания

И многое другое !

Итак, с чего начать, выясняя, как снова запустить его? Сняв и осмотрев свечу зажигания.

Или, может быть, у вас загорелся индикатор проверки двигателя на приборной панели вашего автомобиля. Вы запустили коды, и у вас есть пропуск зажигания в цилиндре «x».

Пришло время начать диагностический процесс, который включает в себя проверку состояния свечи зажигания. С чего начать? Прочтите инструкции по проверке свечей зажигания.

Вот основные причины, по которым вы можете захотеть проверить состояние свечей зажигания:

  • Плохая экономия топлива
  • Пропуски зажигания
  • Медленное ускорение
  • Двигатель трудно запускается
  • Слабая искра или ее нет искра
  • Чрезмерный расход топлива

Итак, прежде чем проверять свечу зажигания, я рекомендую вам прочитать это краткое руководство, которое поможет вам выполнить правильные процедуры для успешного обслуживания свечи зажигания.

Что нужно знать о проверке свечи зажигания

Чтобы проверить свечу зажигания, вам потребуется общее представление о том, как выглядит загрязненная свеча зажигания. Сравнивая старую свечу зажигания бок о бок с новой, будет более очевидно определить, какая свеча неисправна, но не принимайте слегка использованную свечу за плохую.

При обнаружении неисправной свечи поищите признаки скопления нагара или пузырей на концах электродов.

Одним из наиболее очевидных признаков загрязнения свечи зажигания является ее застревание в моторном масле.Обязательно устраните утечку масла перед установкой новой свечи, чтобы избежать преждевременного выхода из строя новой свечи зажигания.

Расходные материалы, необходимые для проверки свечи зажигания

Для снятия и осмотра свечи зажигания вам понадобятся следующие инструменты:

  • Гнездо свечи зажигания
  • Плоскогубцы
  • Щупы или инструмент для заглушки свечи зажигания
  • Базовое гнездо набор ключей (для снятия пакетов катушек)
  • Фонарик

Как проверить свечу зажигания (руководство по 5 шагам)
  1. Снимите провод свечи зажигания
  2. Снимите свечу зажигания с головки блока цилиндров
  3. Проведите осмотр
  4. Зазор Свеча зажигания в соответствии со спецификациями
  5. Переустановите свечу зажигания

Шаг 1 — Снимите провод свечи зажигания

Используйте плоскогубцы или даже руки, чтобы отсоединить провод свечи зажигания, который подает электричество на свечу зажигания.Если вы работаете с автомобилем с системой впрыска топлива, вам придется отключить и открутить катушку зажигания, чтобы получить доступ к свечам.

Шаг 2 — Извлеките свечу зажигания из головки блока цилиндров

Если свеча зажигания расположена глубоко в головке блока цилиндров, вам придется использовать гнездо свечи зажигания, чтобы извлечь ее. Этот тип розетки имеет внутреннюю резину, которая предотвращает повреждение свечи зажигания при снятии и установке. Посветите фонариком в каждое отверстие, чтобы лучше видеть вашу работу.Для простых двигателей, таких как газонокосилки, иногда можно обойтись без гаечного ключа.

Этап 3 — Выполнение проверки

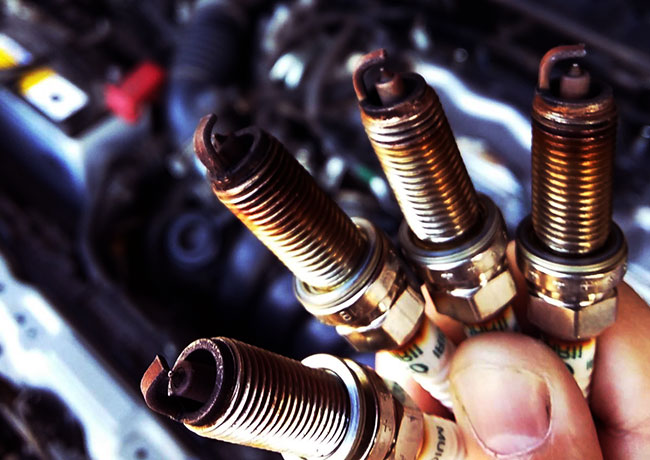

Осмотрите свечу зажигания на наличие следов нагара и загрязнения на наконечнике свечи. Ищите масло на электродах, а также на резьбе. Если вы видите признаки коррозии или масла на электродах, вы можете попробовать повторно продуть карбюратор и проверить крышку распределителя и ротор.

В случае автомобилей с впрыском топлива вы увидите масляное загрязнение, если прокладка клапанной крышки протекает.Пропуски зажигания также будут возникать в автомобилях с впрыском топлива, если пакет катушек вышел из строя. Если засорение не исчезнет, ​​выполните испытание на сжатие цилиндра.

В худшем случае у вашего двигателя возникают перебои в работе из-за проблем с поршневым кольцом или уплотнением клапана. В этом случае вы можете поручить эту работу профессионалу.

Шаг 4 — Установите зазор в свече зажигания в соответствии со спецификациями

Свеча зажигания может пропускать зажигание, если зазор не соответствует требованиям.Используйте соответствующий щуп или инструмент для зазоров свечи зажигания, чтобы создать необходимое пространство между боковым электродом и центральным электродом. Если вы заметили, что ваш двигатель работает на холостом ходу, это может быть признаком неправильного зазора свечей зажигания.

Шаг 5 — Установите свечу зажигания на место

Продуйте монтажные отверстия свечи зажигания с помощью воздушного шланга, чтобы очистить весь мусор или остатки, которые могут существовать. Осторожно переустановите свечу зажигания пальцами или патроном свечи зажигания и затяните ее в соответствии со спецификацией с помощью динамометрического ключа.Если вы работаете с небольшим двигателем, вы можете просто затянуть свечу зажигания до упора.

Подробнее >> Как установить зазор в свече зажигания

Другие ценные ресурсы на Проверка свечи зажигания

Чтобы избежать загрязнения свечей зажигания, важно не допускать утечки масла в двигателе и карбюратор слит правильно (если у вашего двигателя карбюратор).

Если свечи зажигания слишком старые или слишком ржавые, вам просто нужно вставить новые свечи в двигатель.Но прежде чем вы это сделаете, убедитесь, что вы позаботились о любых утечках масла и проблемах с зажиганием, чтобы сразу не засорять новую свечу зажигания.

Не расстраивайтесь, если чистка свечей зажигания не поможет. Всегда есть подходящее решение для запуска вашего двигателя, и если вы застрянете, вы всегда можете отнести свой двигатель к профессиональному механику, который точно знает, что делать.

Подробнее >> Как почистить свечу зажигания

Вы можете выполнить тесты вашей системы зажигания с помощью мультиметра

Вы можете проверить свои свечи зажигания на целостность и отсутствие замыкания, выполнив несколько простых тестов с помощью мультиметр.

Если у вас пропуски зажигания, которые не вызваны неисправной свечой зажигания, вы можете проверить такие детали, как топливные форсунки и катушки зажигания, на предмет неисправности. Вы также можете подумать о чистке форсунок, если вы работаете с двигателем с большим пробегом.

Теперь вы должны лучше понимать, как проверять свечу зажигания. Мы надеемся, что это помогло. Наслаждайтесь своими знаниями!

Подробнее >> Как удалить сломанную свечу зажигания

Как и зачем проверять свечи зажигания вашего автомобиля

Фото: Ohms1999 (Shutterstock)

Когда большинство водителей поворачивают ключ или нажимают кнопку, чтобы завести автомобиль , они, вероятно, мысленно не проходят через все, что должно произойти для того, чтобы их двигатель запустился.И хотя сегодня этот процесс кажется нам таким простым (особенно когда это буквально нажатие кнопки), под капотом происходит так много вещей, что все они должны встать на свои места и функционировать должным образом, чтобы вы могли нажать на кнопку. Дорога.

Свечи зажигания, хотя и маленькие, они играют важную роль в запуске вашего автомобиля и поддержании его работы, поэтому, когда они выйдут из своего пика, вы захотите их заменить. Не уверены, пора ли еще? Тогда вам нужно будет их протестировать. Вот почему это важно и как это сделать.

Что делают свечи зажигания?

Вероятно, неплохо иметь общее представление о том, что на самом деле делают свечи зажигания. Вот краткое объяснение от Майка Коута из Auto Anything:

Свеча зажигания — это, по сути, электрическое устройство, которое вставляется в головку блока цилиндров вашего двигателя, где «зажигается» искра для воспламенения топлива. Свеча подключается к катушке зажигания, которая генерирует высокое напряжение, необходимое для зажигания топлива и создания сгорания в вашем двигателе. Отсутствие свечи зажигания означает отсутствие воспламенения, а это значит, что без нее вы никуда не денетесь.

G / O Media может получить комиссию

Зачем проверять свечу зажигания?

Когда загорается индикатор «проверьте двигатель» или вы испытываете какую-то другую проблему, которую невозможно сразу определить, возможно, что-то не так. Но, как объясняет Хэнк О’Хоп из The Drive, когда вы устраняете проблемы с двигателем, имеет смысл начать с самого простого и простого решения, а оттуда перейти к более сложным проблемам. А если вы столкнулись с пропуском зажигания, проще всего начать со свечей зажигания.

Как проверить свечу зажигания

Хотя это то, что вы, безусловно, можете доверить профессионалам, это также достаточно просто сделать дома. В своей статье в The Drive О’Хоп описывает два различных способа проверки свечи зажигания в домашних условиях: проверка заземления и проверка мультиметром. Вот что вам понадобится:

  • Съемник проводов свечей зажигания (для старых автомобилей без катушек)
  • Мультиметр (для проверки сопротивления)
  • Гнездо свечи зажигания
  • Гнезда (для автомобилей с блоками катушек)
  • A Свеча зажигания это, как известно, работает.

Мы позволим О’Хопу взять это отсюда, поэтому прочтите его статью о Drive, чтобы узнать об остальных шагах, в том числе о том, как сделать все максимально безопасно.

alexxlab

E-mail : alexxlab@gmail.com

Submit A Comment

Must be fill required * marked fields.

:*
:*
